一级建造师
机电工程管理与实务
课程精讲
主讲老师：王建波第1章

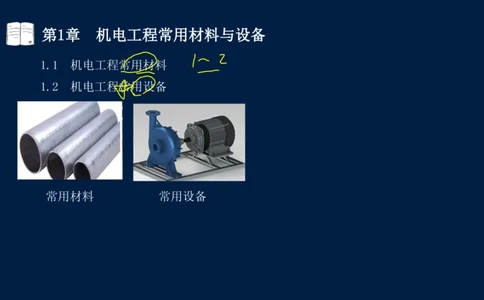

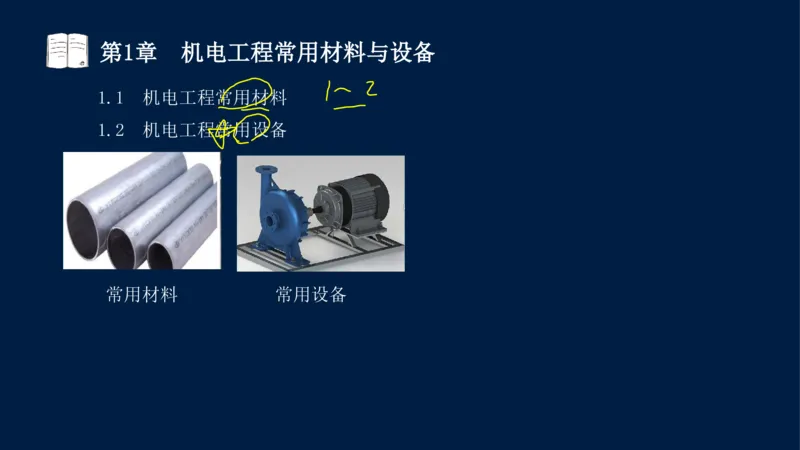

机电工程常用材料与设备第1章 机电工程常用材料与设备
1.1 机电工程常用材料
1.2 机电工程常用设备
常用材料 常用设备1.1 机电工程常用材料

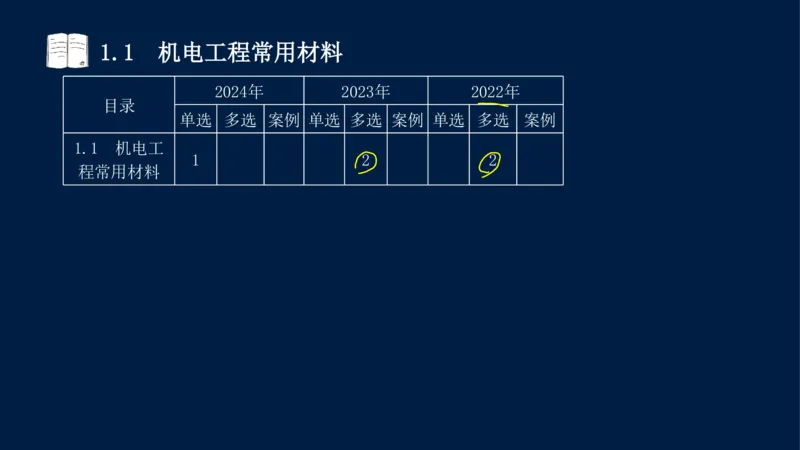

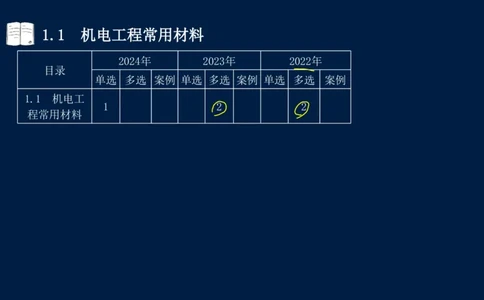

2024年 2023年 2022年
目录
单选 多选 案例 单选 多选 案例 单选 多选 案例
1.1 机电工
1 2 2

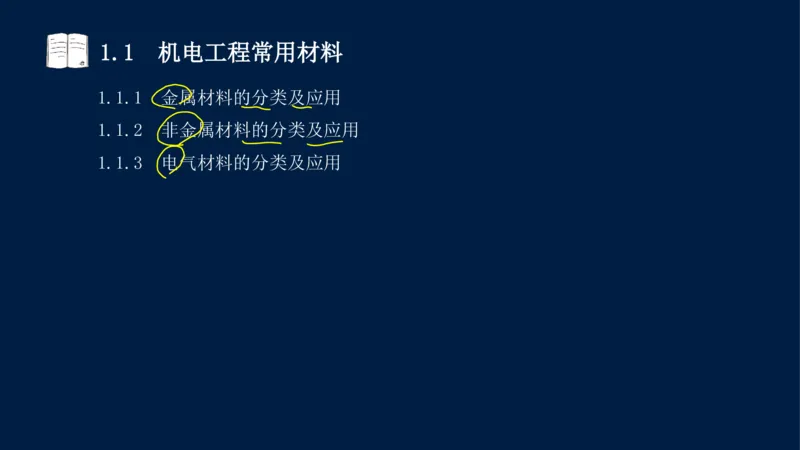

程常用材料1.1 机电工程常用材料
1.1.1 金属材料的分类及应用
1.1.2 非金属材料的分类及应用
1.1.3 电气材料的分类及应用1.1 机电工程常用材料

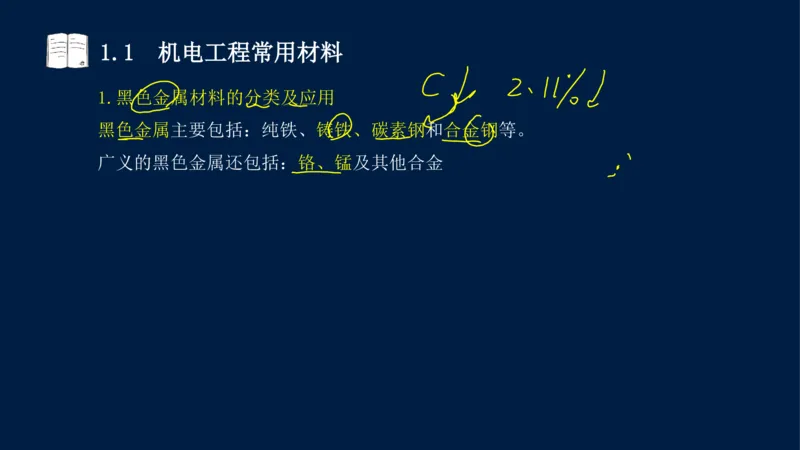

1.黑色金属材料的分类及应用
黑色金属主要包括：纯铁、铸铁、碳素钢和合金钢等。
广义的黑色金属还包括：铬、锰及其他合金1.1 机电工程常用材料

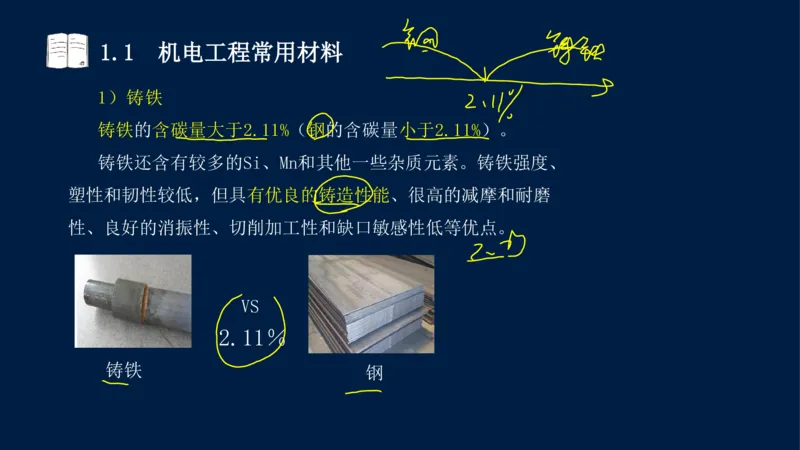

1）铸铁
铸铁的含碳量大于2.11%（钢的含碳量小于2.11%）。
铸铁还含有较多的Si、Mn和其他一些杂质元素。铸铁强度、
塑性和韧性较低，但具有优良的铸造性能、很高的减摩和耐磨
性、良好的消振性、切削加工性和缺口敏感性低等优点。
VS
2.11％
铸铁
钢1.1 机电工程常用材料

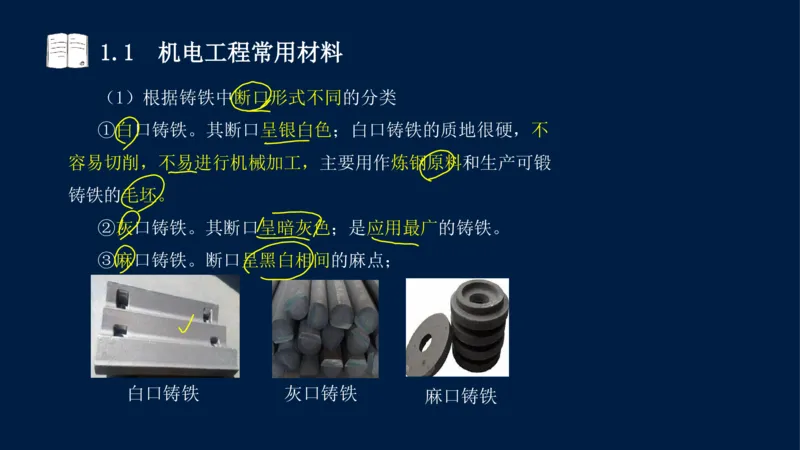

（1）根据铸铁中断口形式不同的分类
①白口铸铁。其断口呈银白色；白口铸铁的质地很硬，不
容易切削，不易进行机械加工，主要用作炼钢原料和生产可锻
铸铁的毛坯。
②灰口铸铁。其断口呈暗灰色；是应用最广的铸铁。
③麻口铸铁。断口呈黑白相间的麻点；
白口铸铁 灰口铸铁
麻口铸铁1.1 机电工程常用材料

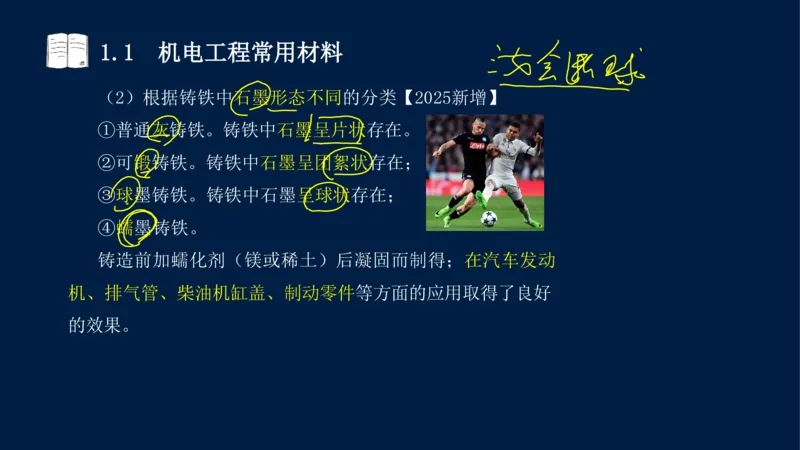

（2）根据铸铁中石墨形态不同的分类【2025新增】
①普通灰铸铁。铸铁中石墨呈片状存在。
②可锻铸铁。铸铁中石墨呈团絮状存在；
③球墨铸铁。铸铁中石墨呈球状存在；
④蠕墨铸铁。
铸造前加蠕化剂（镁或稀土）后凝固而制得；在汽车发动
机、排气管、柴油机缸盖、制动零件等方面的应用取得了良好
的效果。1.1 机电工程常用材料
下列铸铁材料中，根据铸铁中断口形式不同（ ）。
A.普通灰铸铁
B.白口铸铁
C.可锻铸铁
D.球墨铸铁
答案：B
解析：根据铸铁中断口形式不同的分类
①白口铸铁。②灰口铸铁。③麻口铸铁。1.1 机电工程常用材料
1.1.1 金属材料的分类及应用

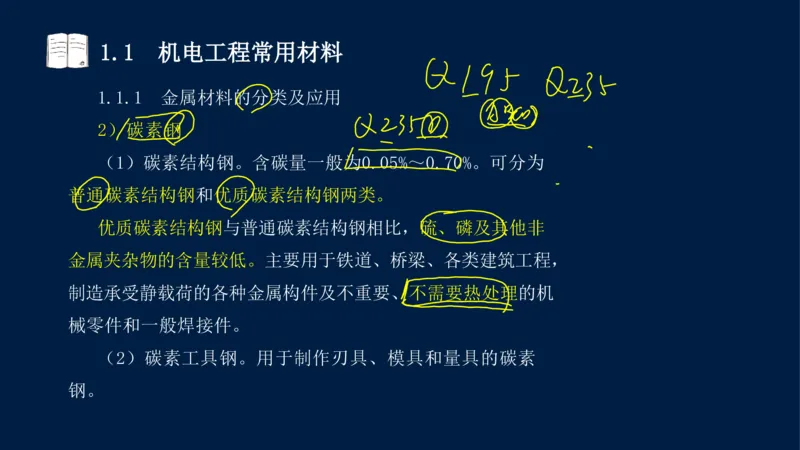

2）碳素钢
（1）碳素结构钢。含碳量一般为0.05%～0.70%。可分为
普通碳素结构钢和优质碳素结构钢两类。
优质碳素结构钢与普通碳素结构钢相比，硫、磷及其他非
金属夹杂物的含量较低。主要用于铁道、桥梁、各类建筑工程，
制造承受静载荷的各种金属构件及不重要、不需要热处理的机
械零件和一般焊接件。
（2）碳素工具钢。用于制作刃具、模具和量具的碳素
钢。1.1 机电工程常用材料

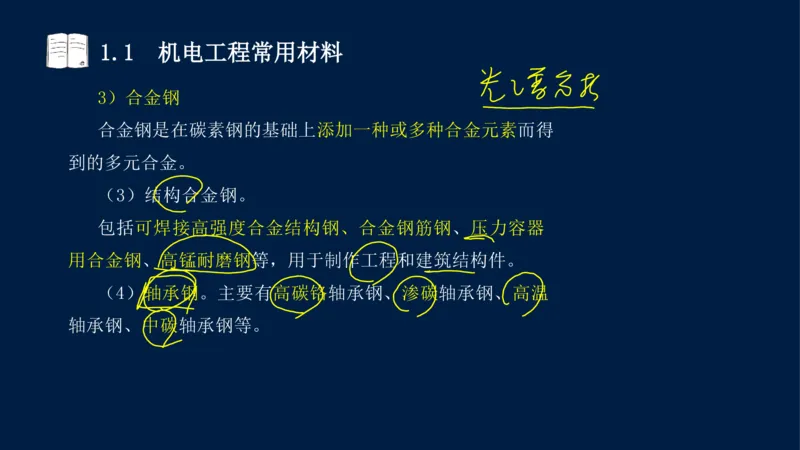

3）合金钢
合金钢是在碳素钢的基础上添加一种或多种合金元素而得
到的多元合金。
（3）结构合金钢。
包括可焊接高强度合金结构钢、合金钢筋钢、压力容器
用合金钢、高锰耐磨钢等，用于制作工程和建筑结构件。
（4）轴承钢。主要有高碳铬轴承钢、渗碳轴承钢、高温
轴承钢、中碳轴承钢等。1.1 机电工程常用材料

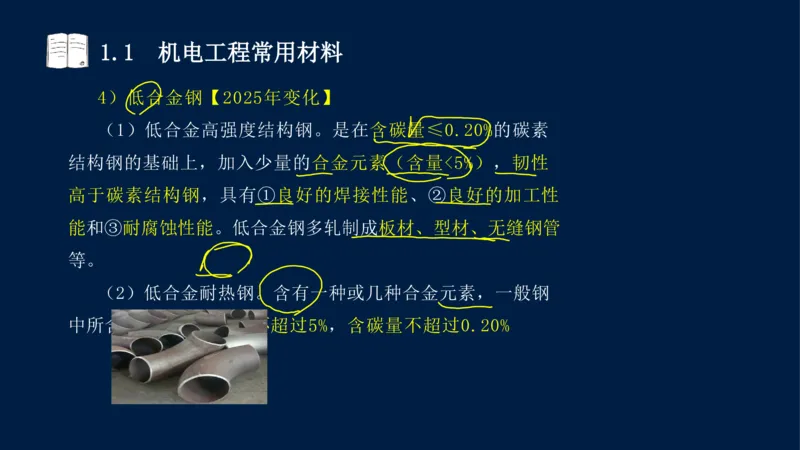

4）低合金钢【2025年变化】
（1）低合金高强度结构钢。是在含碳量≤0.20%的碳素
结构钢的基础上，加入少量的合金元素（含量<5%），韧性
高于碳素结构钢，具有①良好的焊接性能、②良好的加工性
能和③耐腐蚀性能。低合金钢多轧制成板材、型材、无缝钢管
等。
（2）低合金耐热钢。含有一种或几种合金元素，一般钢
中所含合金元素的总量不超过5%，含碳量不超过0.20%1.1 机电工程常用材料

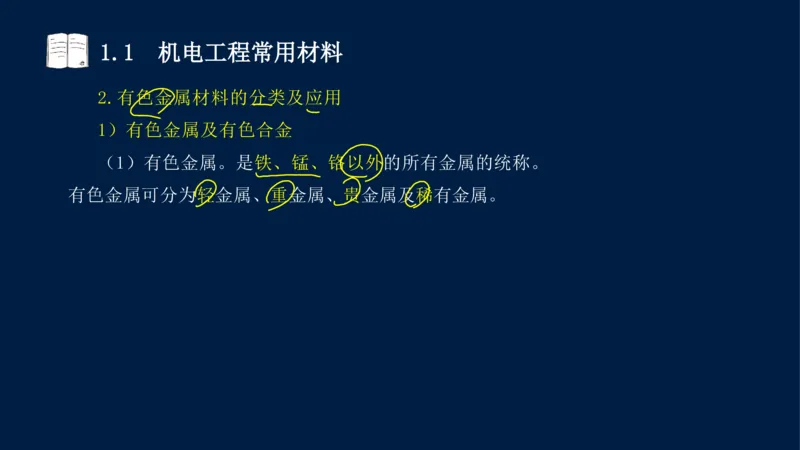

2.有色金属材料的分类及应用
1）有色金属及有色合金
（1）有色金属。是铁、锰、铬以外的所有金属的统称。
有色金属可分为轻金属、重金属、贵金属及稀有金属。1.1 机电工程常用材料

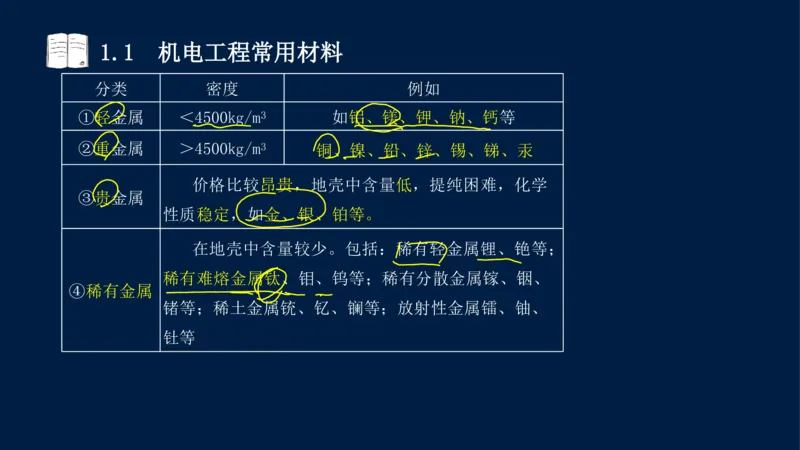

分类 密度 例如
①轻金属 ＜4500kg/m3 如铝、镁、钾、钠、钙等
②重金属 ＞4500kg/m3 铜、镍、铅、锌、锡、锑、汞
价格比较昂贵，地壳中含量低，提纯困难，化学
③贵金属
性质稳定，如金、银、铂等。
在地壳中含量较少。包括：稀有轻金属锂、铯等；
稀有难熔金属钛、钼、钨等；稀有分散金属镓、铟、
④稀有金属
锗等；稀土金属铳、钇、镧等；放射性金属镭、铀、
钍等1.1 机电工程常用材料

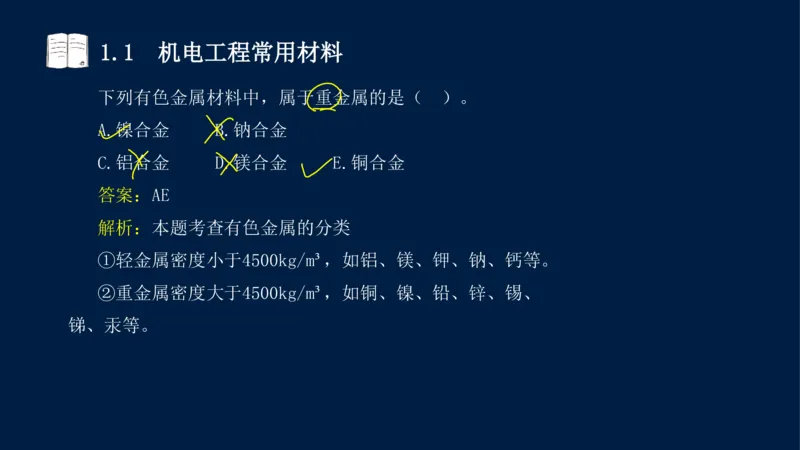

下列有色金属材料中，属于重金属的是（ ）。
A.镍合金 B.钠合金
C.铝合金 D.镁合金 E.铜合金
答案：AE
解析：本题考查有色金属的分类
①轻金属密度小于4500kg/m³，如铝、镁、钾、钠、钙等。
②重金属密度大于4500kg/m³，如铜、镍、铅、锌、锡、
锑、汞等。1.1 机电工程常用材料

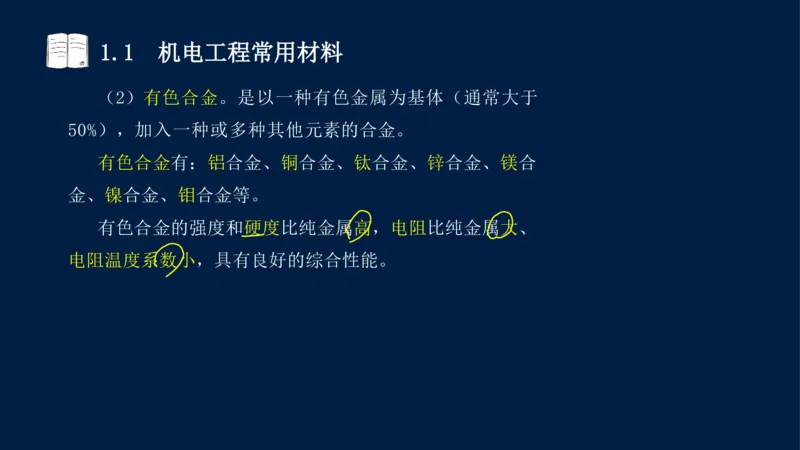

（2）有色合金。是以一种有色金属为基体（通常大于
50%），加入一种或多种其他元素的合金。
有色合金有：铝合金、铜合金、钛合金、锌合金、镁合
金、镍合金、钼合金等。
有色合金的强度和硬度比纯金属高，电阻比纯金属大、
电阻温度系数小，具有良好的综合性能。1.1 机电工程常用材料

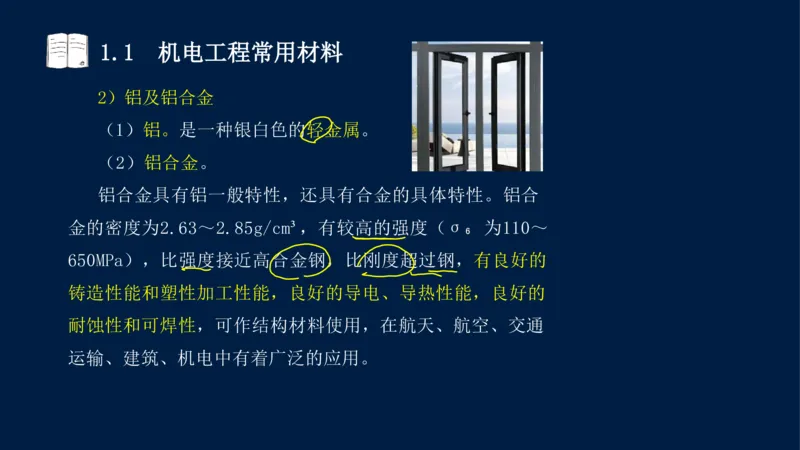

2）铝及铝合金
（1）铝。是一种银白色的轻金属。
（2）铝合金。
铝合金具有铝一般特性，还具有合金的具体特性。铝合
金的密度为2.63～2.85g/cm³，有较高的强度（σ₆ 为110～
650MPa），比强度接近高合金钢，比刚度超过钢，有良好的
铸造性能和塑性加工性能，良好的导电、导热性能，良好的
耐蚀性和可焊性，可作结构材料使用，在航天、航空、交通
运输、建筑、机电中有着广泛的应用。1.1 机电工程常用材料

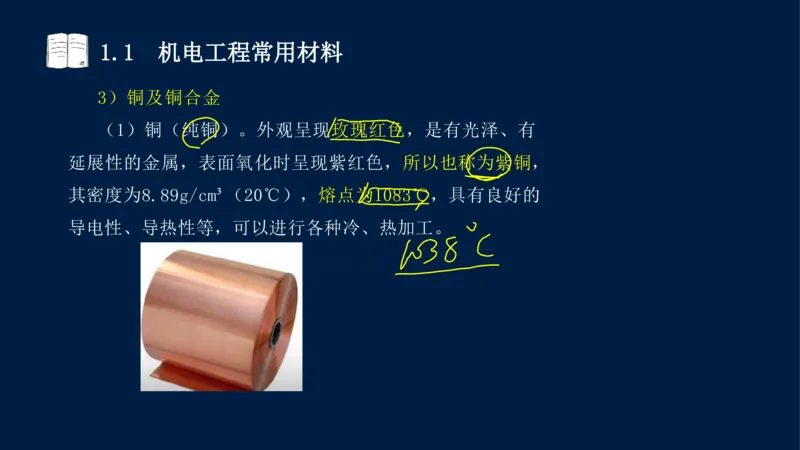

3）铜及铜合金
（1）铜（纯铜）。外观呈现玫瑰红色，是有光泽、有
延展性的金属，表面氧化时呈现紫红色，所以也称为紫铜，
其密度为8.89g/cm³（20℃），熔点为1083℃，具有良好的
导电性、导热性等，可以进行各种冷、热加工。1.1 机电工程常用材料

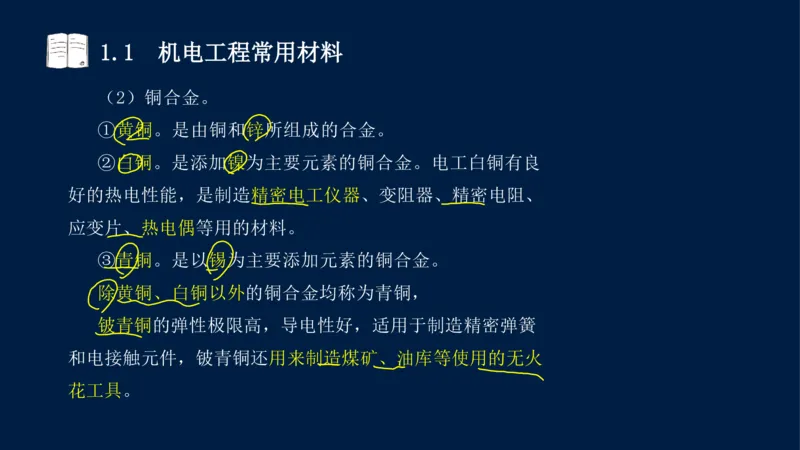

（2）铜合金。
①黄铜。是由铜和锌所组成的合金。
②白铜。是添加镍为主要元素的铜合金。电工白铜有良
好的热电性能，是制造精密电工仪器、变阻器、精密电阻、
应变片、热电偶等用的材料。
③青铜。是以锡为主要添加元素的铜合金。
除黄铜、白铜以外的铜合金均称为青铜，
铍青铜的弹性极限高，导电性好，适用于制造精密弹簧
和电接触元件，铍青铜还用来制造煤矿、油库等使用的无火
花工具。1.1 机电工程常用材料

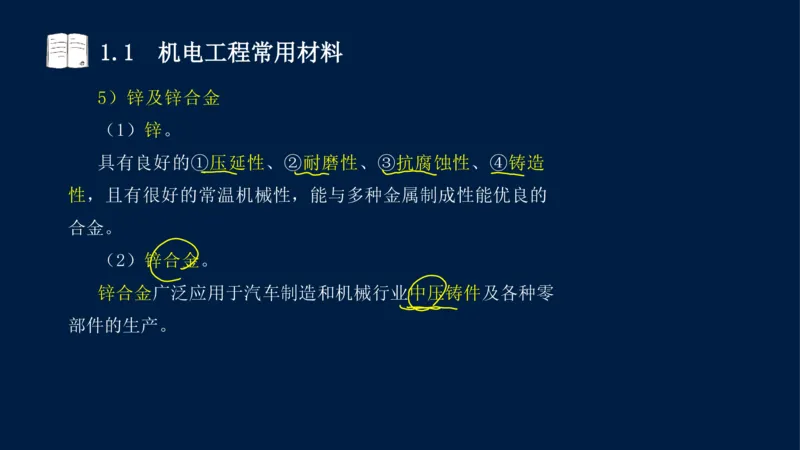

5）锌及锌合金
（1）锌。
具有良好的①压延性、②耐磨性、③抗腐蚀性、④铸造
性，且有很好的常温机械性，能与多种金属制成性能优良的
合金。
（2）锌合金。
锌合金广泛应用于汽车制造和机械行业中压铸件及各种零
部件的生产。1.1 机电工程常用材料

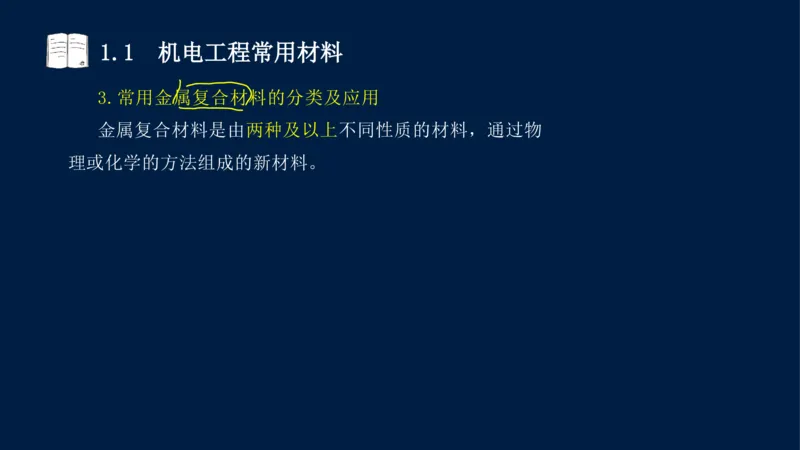

3.常用金属复合材料的分类及应用
金属复合材料是由两种及以上不同性质的材料，通过物
理或化学的方法组成的新材料。1.1 机电工程常用材料

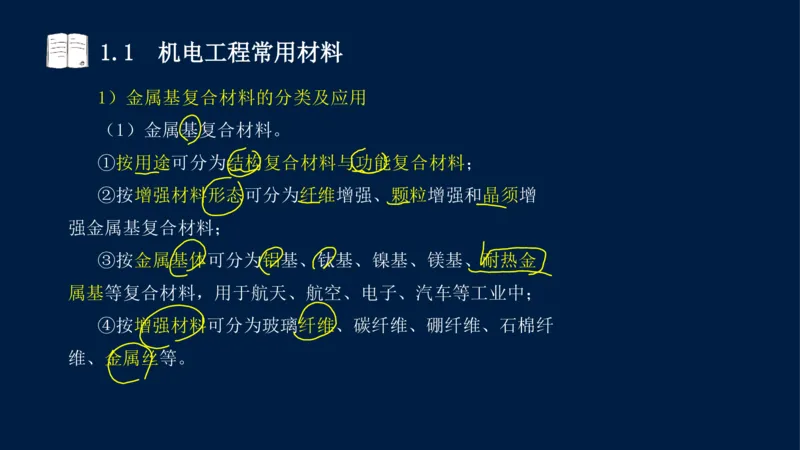

1）金属基复合材料的分类及应用
（1）金属基复合材料。
①按用途可分为结构复合材料与功能复合材料；
②按增强材料形态可分为纤维增强、颗粒增强和晶须增
强金属基复合材料；
③按金属基体可分为铝基、钛基、镍基、镁基、耐热金
属基等复合材料，用于航天、航空、电子、汽车等工业中；
④按增强材料可分为玻璃纤维、碳纤维、硼纤维、石棉纤
维、金属丝等。1.1 机电工程常用材料

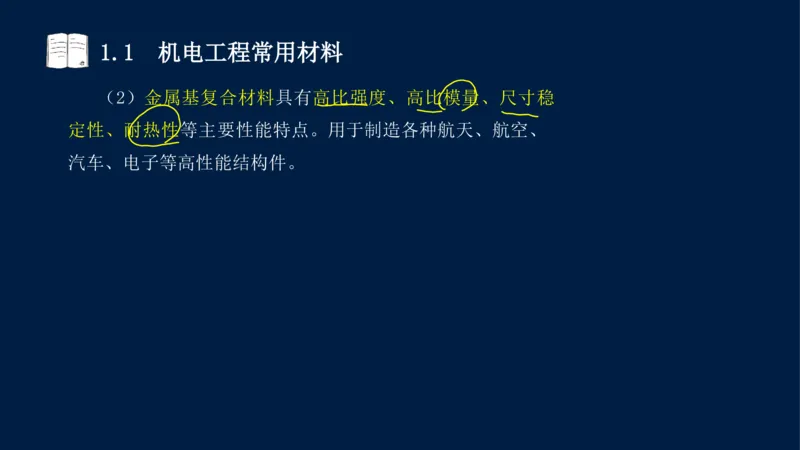

（2）金属基复合材料具有高比强度、高比模量、尺寸稳
定性、耐热性等主要性能特点。用于制造各种航天、航空、
汽车、电子等高性能结构件。1.1 机电工程常用材料

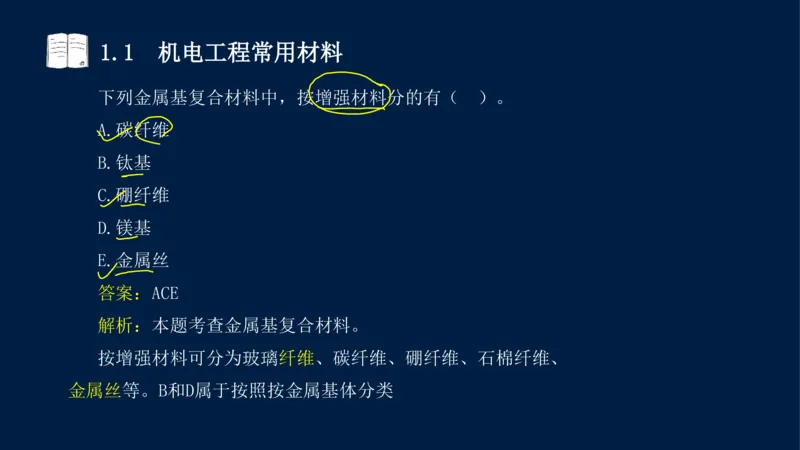

下列金属基复合材料中，按增强材料分的有（ ）。
A.碳纤维
B.钛基
C.硼纤维
D.镁基
E.金属丝
答案：ACE
解析：本题考查金属基复合材料。
按增强材料可分为玻璃纤维、碳纤维、硼纤维、石棉纤维、
金属丝等。B和D属于按照按金属基体分类1.1 机电工程常用材料

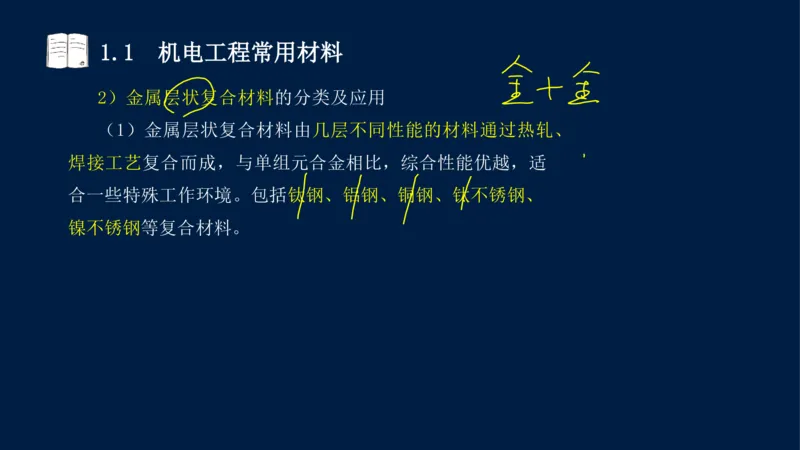

2）金属层状复合材料的分类及应用
（1）金属层状复合材料由几层不同性能的材料通过热轧、
焊接工艺复合而成，与单组元合金相比，综合性能优越，适
合一些特殊工作环境。包括钛钢、铝钢、铜钢、钛不锈钢、
镍不锈钢等复合材料。1.1 机电工程常用材料
3）金属与非金属复合材料的特点及应用
（1）钢塑复合管既有钢管的强度和刚度，又有塑料管的
耐化学腐蚀性能，具有无污染、不混生细菌、内壁光滑、不
积垢、水阻小、施工方便、成本低等优点。广泛应用于石油、
化工、建筑、通信、电力和地下输气管道等领域。
（2）铝塑复合管有与金属管材相当的强度，具有电屏蔽
和磁屏蔽作用、隔热保温性好、重量轻、寿命长、施工方便、
成本低等优点。广泛应用于建筑、工业等机电工程中。1.1 机电工程常用材料

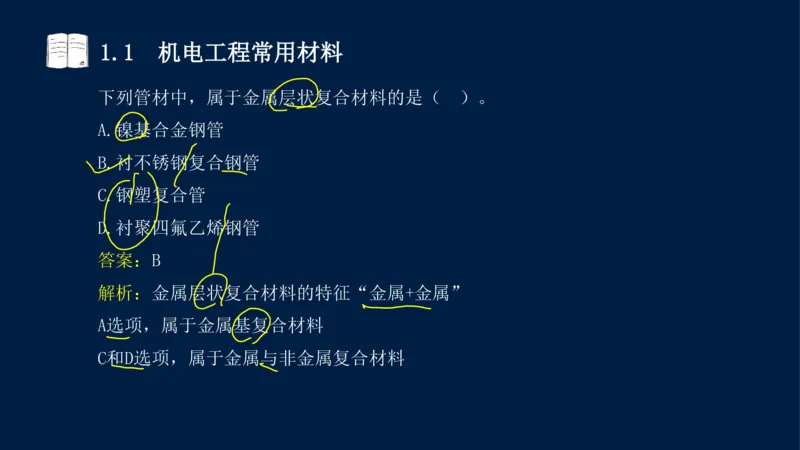

下列管材中，属于金属层状复合材料的是（ ）。
A.镍基合金钢管
B.衬不锈钢复合钢管
C.钢塑复合管
D.衬聚四氟乙烯钢管
答案：B
解析：金属层状复合材料的特征“金属+金属”
A选项，属于金属基复合材料
C和D选项，属于金属与非金属复合材料1.1 机电工程常用材料

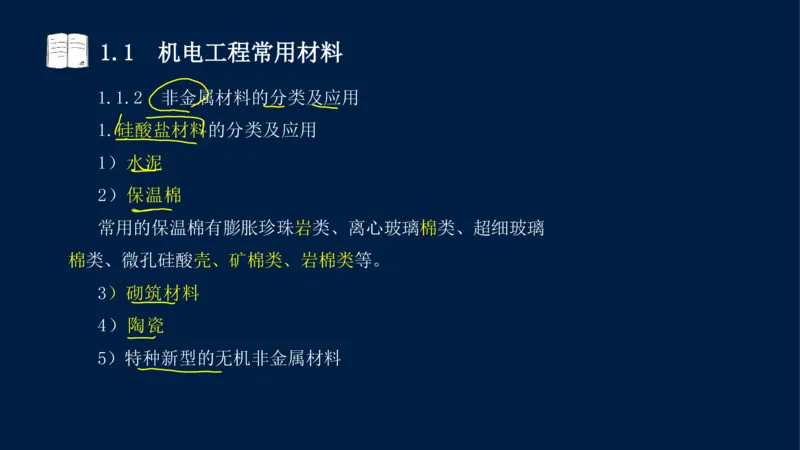

1.1.2 非金属材料的分类及应用
1.硅酸盐材料的分类及应用
1）水泥
2）保温棉
常用的保温棉有膨胀珍珠岩类、离心玻璃棉类、超细玻璃
棉类、微孔硅酸壳、矿棉类、岩棉类等。
3）砌筑材料
4）陶瓷
5）特种新型的无机非金属材料1.1 机电工程常用材料

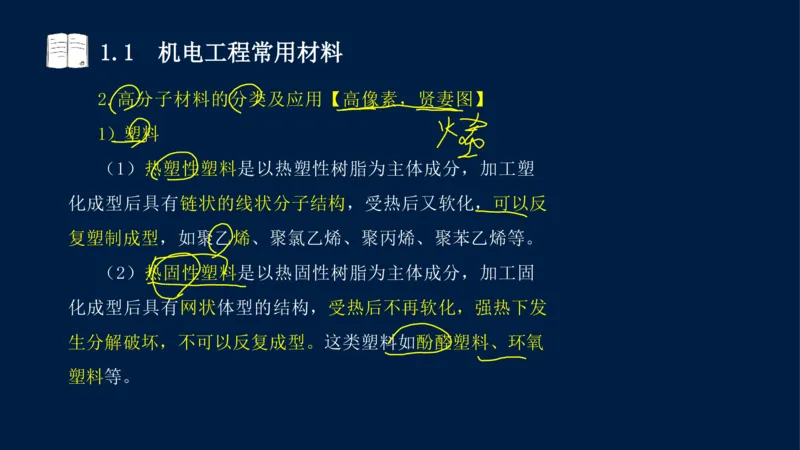

2.高分子材料的分类及应用【高像素，贤妻图】
1）塑料
（1）热塑性塑料是以热塑性树脂为主体成分，加工塑
化成型后具有链状的线状分子结构，受热后又软化，可以反
复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。
（2）热固性塑料是以热固性树脂为主体成分，加工固
化成型后具有网状体型的结构，受热后不再软化，强热下发
生分解破坏，不可以反复成型。这类塑料如酚醛塑料、环氧
塑料等。1.1 机电工程常用材料

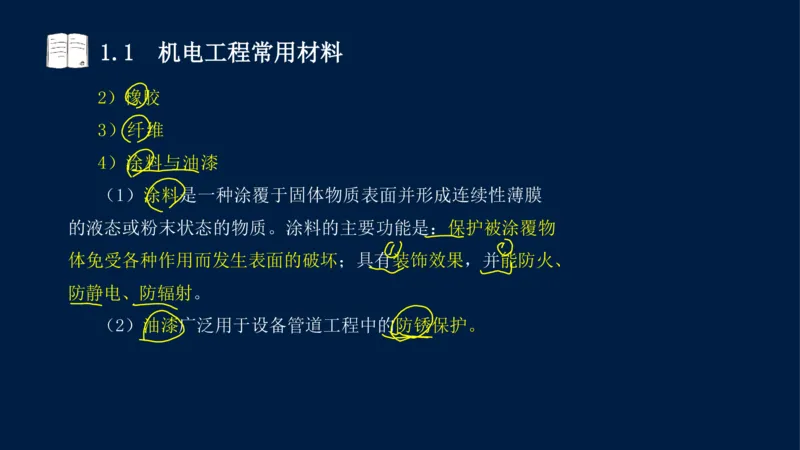

2）橡胶
3）纤维
4）涂料与油漆
（1）涂料是一种涂覆于固体物质表面并形成连续性薄膜
的液态或粉末状态的物质。涂料的主要功能是：保护被涂覆物
体免受各种作用而发生表面的破坏；具有装饰效果，并能防火、
防静电、防辐射。
（2）油漆广泛用于设备管道工程中的防锈保护。1.1 机电工程常用材料

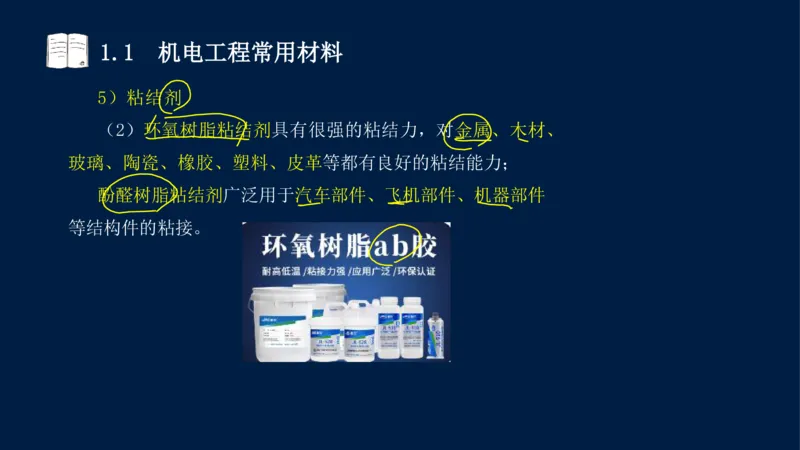

5）粘结剂
（2）环氧树脂粘结剂具有很强的粘结力，对金属、木材、
玻璃、陶瓷、橡胶、塑料、皮革等都有良好的粘结能力；
酚醛树脂粘结剂广泛用于汽车部件、飞机部件、机器部件
等结构件的粘接。1.1 机电工程常用材料

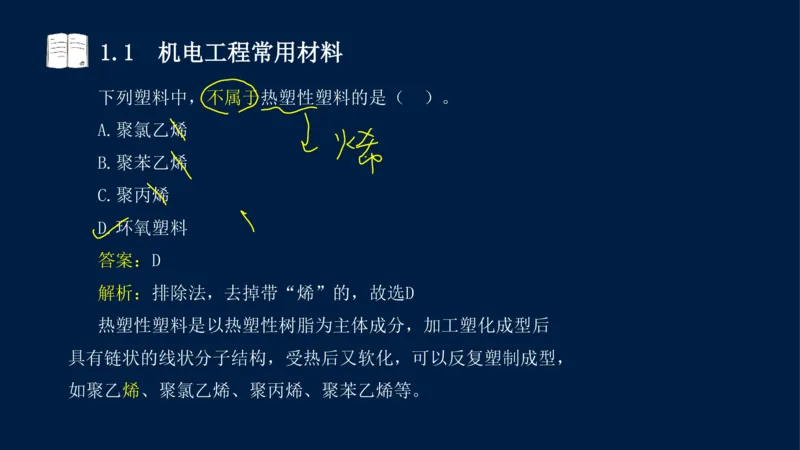

下列塑料中，不属于热塑性塑料的是（ ）。
A.聚氯乙烯
B.聚苯乙烯
C.聚丙烯
D.环氧塑料
答案：D
解析：排除法，去掉带“烯”的，故选D
热塑性塑料是以热塑性树脂为主体成分，加工塑化成型后
具有链状的线状分子结构，受热后又软化，可以反复塑制成型，
如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。1.1 机电工程常用材料
1）非金属板材的分类及应用
风管材料 适用范围 不适用范围
制作低、中压空调系统及 对高压及洁净空调、酸碱性
酚醛复合板材
潮湿环境的风管 环境和防排烟系统不适用
制作低、中、高压洁净空调 对酸碱性环境和防排烟系统
聚氨酯复合板材
系统及潮湿环境的风管 不适用
但对洁净空调、酸碱性环境
适用于制作中压以下的空调
玻璃纤维复合板材 和防排烟系统以及相对湿度
系统风管
90%以上的系统不适用
适用于制作洁净室含酸碱的
硬聚氯乙烯板材
排风系统风管。1.1 机电工程常用材料

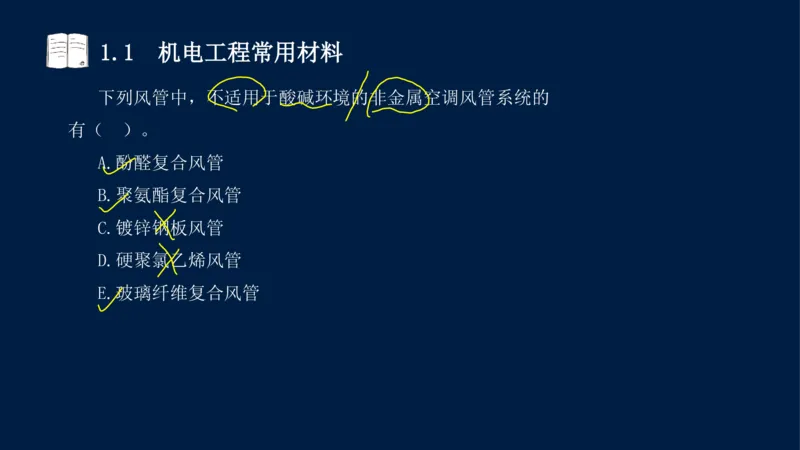

下列风管中，不适用于酸碱环境的非金属空调风管系统的
有（ ）。
A.酚醛复合风管
B.聚氨酯复合风管
C.镀锌钢板风管
D.硬聚氯乙烯风管
E.玻璃纤维复合风管1.1 机电工程常用材料

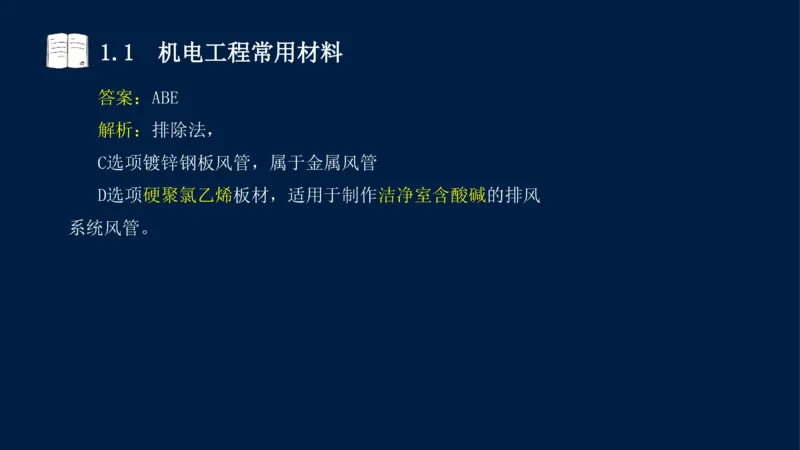

答案：ABE
解析：排除法，
C选项镀锌钢板风管，属于金属风管
D选项硬聚氯乙烯板材，适用于制作洁净室含酸碱的排风
系统风管。1.1 机电工程常用材料

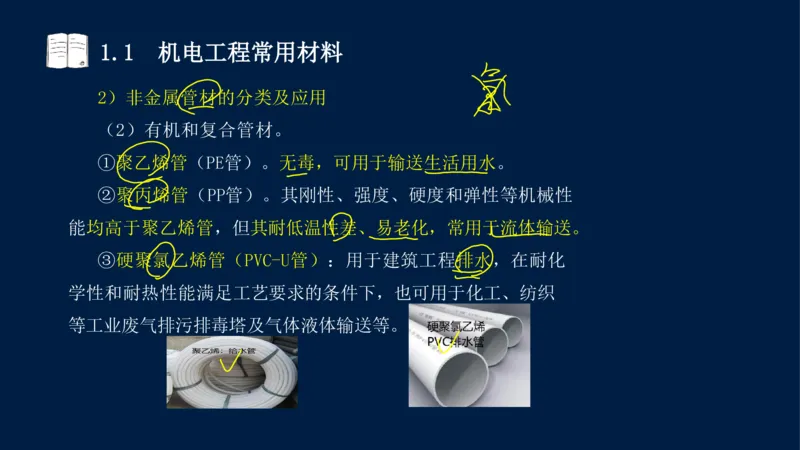

2）非金属管材的分类及应用
（2）有机和复合管材。
①聚乙烯管（PE管）。无毒，可用于输送生活用水。
②聚丙烯管（PP管）。其刚性、强度、硬度和弹性等机械性
能均高于聚乙烯管，但其耐低温性差、易老化，常用于流体输送。
③硬聚氯乙烯管（PVC-U管）：用于建筑工程排水，在耐化
学性和耐热性能满足工艺要求的条件下，也可用于化工、纺织
等工业废气排污排毒塔及气体液体输送等。1.1 机电工程常用材料

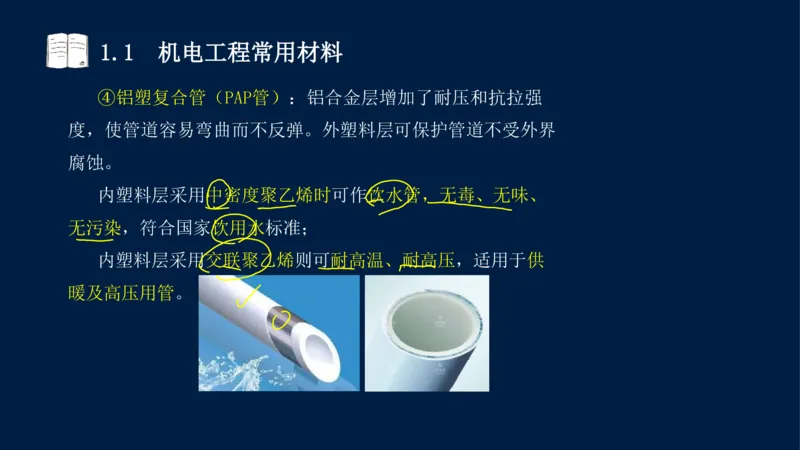

④铝塑复合管（PAP管）：铝合金层增加了耐压和抗拉强
度，使管道容易弯曲而不反弹。外塑料层可保护管道不受外界
腐蚀。
内塑料层采用中密度聚乙烯时可作饮水管，无毒、无味、
无污染，符合国家饮用水标准；
内塑料层采用交联聚乙烯则可耐高温、耐高压，适用于供
暖及高压用管。1.1 机电工程常用材料
1.1.3 电气材料的分类及应用

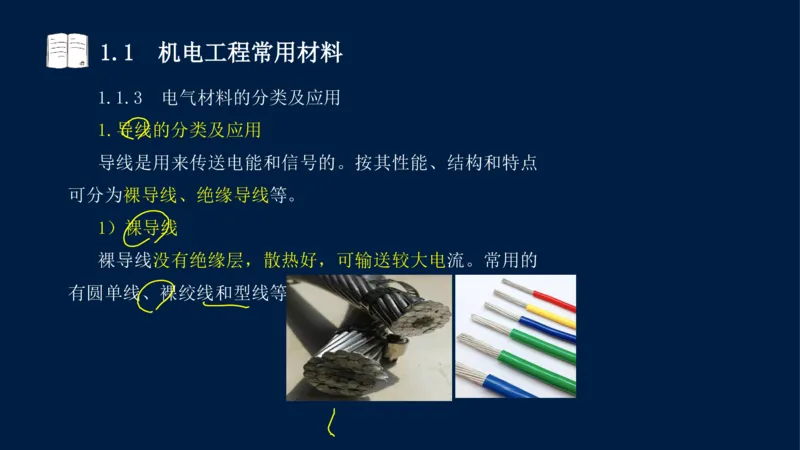

1.导线的分类及应用
导线是用来传送电能和信号的。按其性能、结构和特点
可分为裸导线、绝缘导线等。
1）裸导线
裸导线没有绝缘层，散热好，可输送较大电流。常用的
有圆单线、裸绞线和型线等。1.1 机电工程常用材料
（1）裸绞线。裸绞线主要用于架空线路，具有良好的导电
性能和足够的机械强度。常用的有铝绞线和钢芯铝绞线。
钢芯铝绞线用于各种电压等级的长距离输电线路，抗拉强度
大
铝绞线一般用于短距离电力线路。例如：LGJ-4×70，表示为
钢芯铝绞线4根，截面积为70mm²。1.1 机电工程常用材料

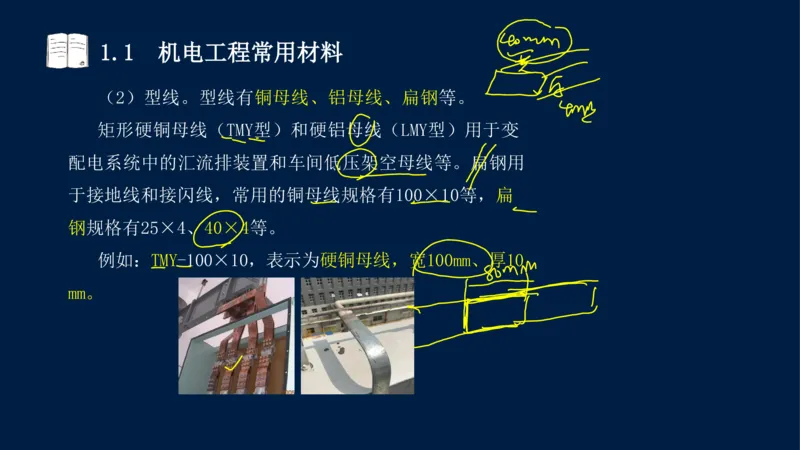

（2）型线。型线有铜母线、铝母线、扁钢等。
矩形硬铜母线（TMY型）和硬铝母线（LMY型）用于变
配电系统中的汇流排装置和车间低压架空母线等。扁钢用
于接地线和接闪线，常用的铜母线规格有100×10等，扁
钢规格有25×4、40×4等。
例如：TMY-100×10，表示为硬铜母线，宽100mm、厚10
mm。1.1 机电工程常用材料

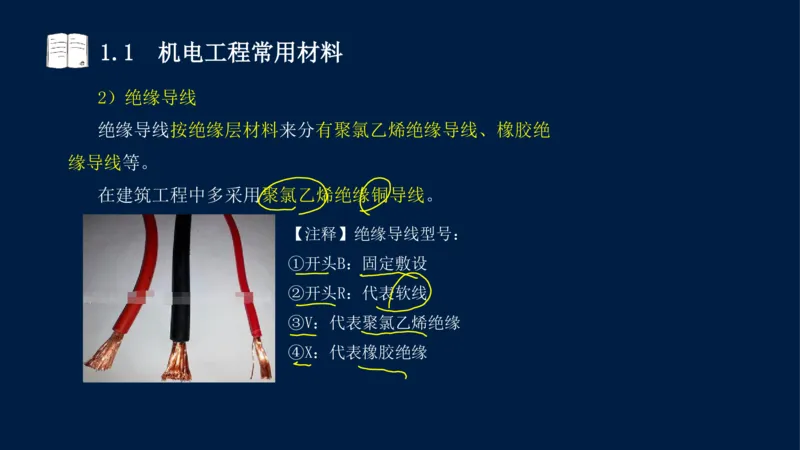

2）绝缘导线
绝缘导线按绝缘层材料来分有聚氯乙烯绝缘导线、橡胶绝
缘导线等。
在建筑工程中多采用聚氯乙烯绝缘铜导线。
【注释】绝缘导线型号：
①开头B：固定敷设
②开头R：代表软线
③V：代表聚氯乙烯绝缘
④X：代表橡胶绝缘1.1 机电工程常用材料

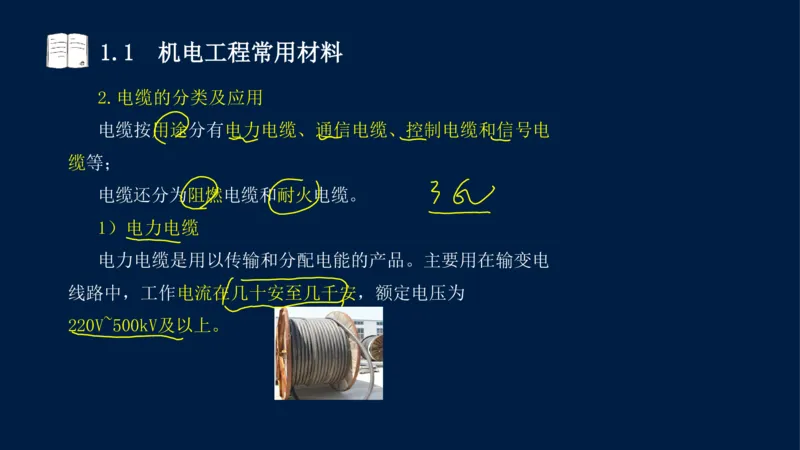

2.电缆的分类及应用
电缆按用途分有电力电缆、通信电缆、控制电缆和信号电
缆等；
电缆还分为阻燃电缆和耐火电缆。
1）电力电缆
电力电缆是用以传输和分配电能的产品。主要用在输变电
线路中，工作电流在几十安至几千安，额定电压为
220V~500kV及以上。1.1 机电工程常用材料

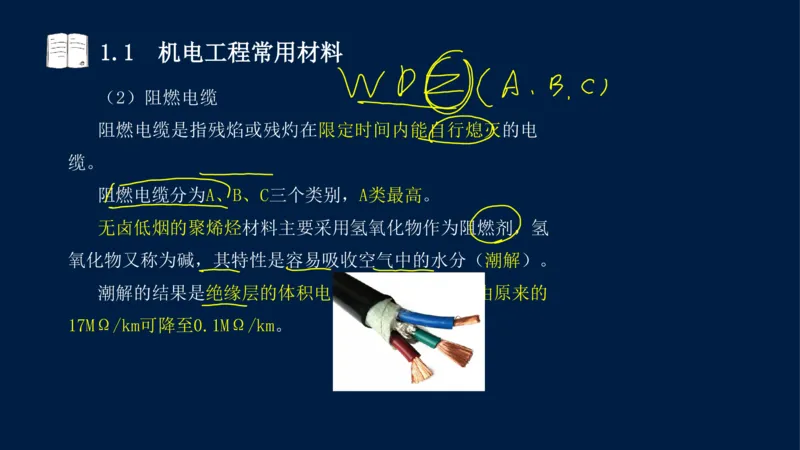

（2）阻燃电缆
阻燃电缆是指残焰或残灼在限定时间内能自行熄灭的电
缆。
阻燃电缆分为A、B、C三个类别，A类最高。
无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂，氢
氧化物又称为碱，其特性是容易吸收空气中的水分（潮解）。
潮解的结果是绝缘层的体积电阻系数大幅下降，由原来的
17MΩ/km可降至0.1MΩ/km。1.1 机电工程常用材料

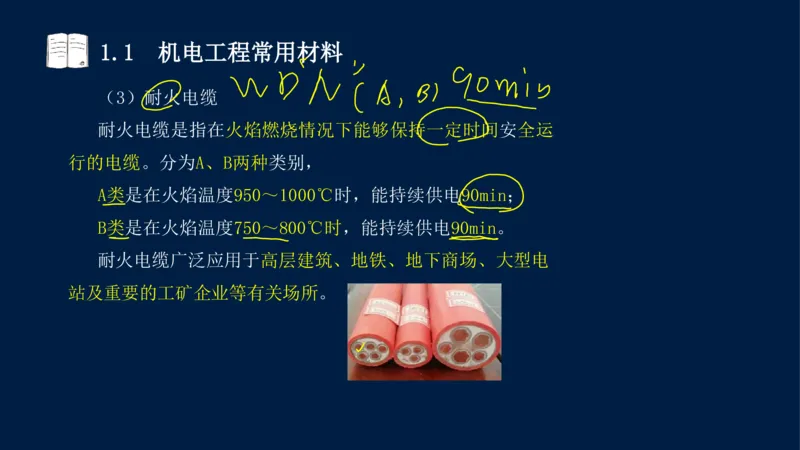

（3）耐火电缆
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运
行的电缆。分为A、B两种类别，
A类是在火焰温度950～1000℃时，能持续供电90min；
B类是在火焰温度750～800℃时，能持续供电90min。
耐火电缆广泛应用于高层建筑、地铁、地下商场、大型电
站及重要的工矿企业等有关场所。1.1 机电工程常用材料

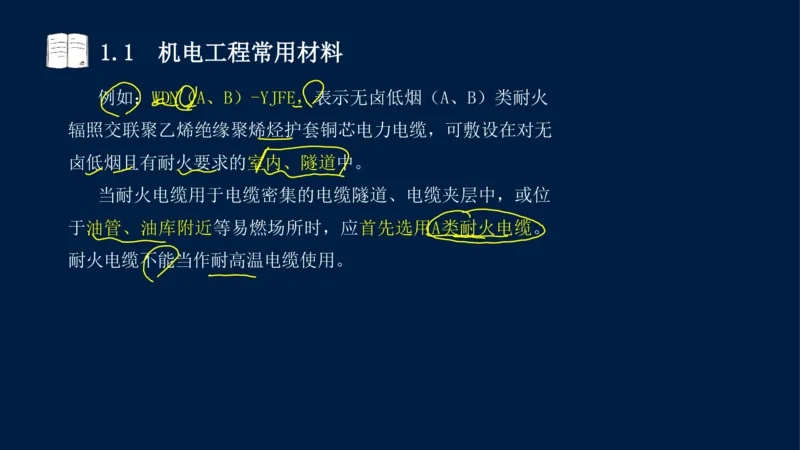

例如：WDN（A、B）-YJFE，表示无卤低烟（A、B）类耐火
辐照交联聚乙烯绝缘聚烯烃护套铜芯电力电缆，可敷设在对无
卤低烟且有耐火要求的室内、隧道中。
当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位
于油管、油库附近等易燃场所时，应首先选用A类耐火电缆。
耐火电缆不能当作耐高温电缆使用。1.1 机电工程常用材料

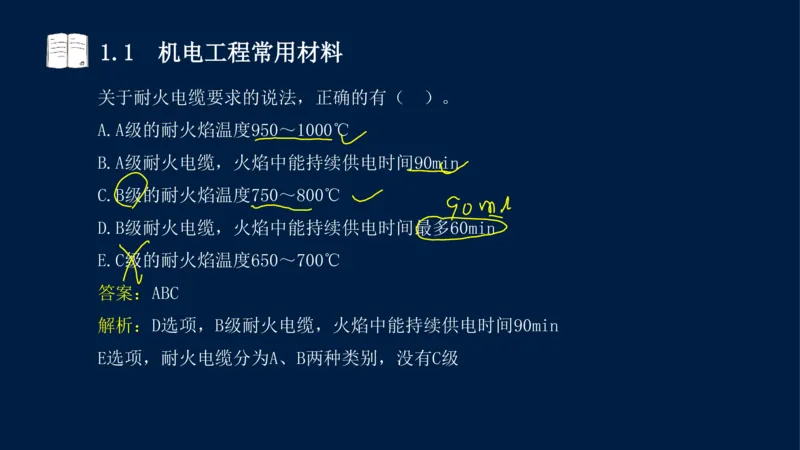

关于耐火电缆要求的说法，正确的有（ ）。
A.A级的耐火焰温度950～1000℃
B.A级耐火电缆，火焰中能持续供电时间90min
C.B级的耐火焰温度750～800℃
D.B级耐火电缆，火焰中能持续供电时间最多60min
E.C级的耐火焰温度650～700℃
答案：ABC
解析：D选项，B级耐火电缆，火焰中能持续供电时间90min
E选项，耐火电缆分为A、B两种类别，没有C级1.1 机电工程常用材料
（4）氧化镁电缆
氧化镁电缆是由铜芯、铜护套、氧化镁绝缘材料加工而成
的。
氧化镁电缆的材料是无机物，
铜和氧化镁的熔点分别为1038℃和2800℃，①防火性能特
佳，②还具有耐高温（电缆允许长期工作温度达250℃）、③防
爆、载流量大、④防水性能好、⑤机械强度高、寿命长、接地
性能良好等优点。但价格贵、工艺复杂、施工难度大。1.1 机电工程常用材料

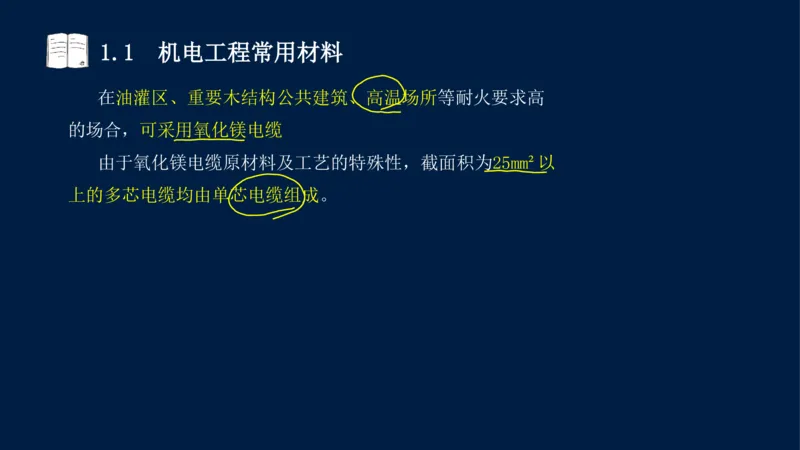

在油灌区、重要木结构公共建筑、高温场所等耐火要求高
的场合，可采用氧化镁电缆
由于氧化镁电缆原材料及工艺的特殊性，截面积为25mm²以
上的多芯电缆均由单芯电缆组成。1.1 机电工程常用材料

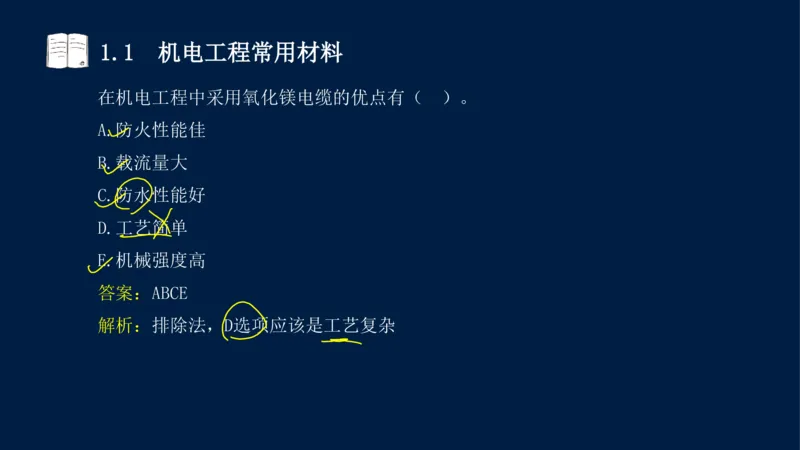

在机电工程中采用氧化镁电缆的优点有（ ）。
A.防火性能佳
B.载流量大
C.防水性能好
D.工艺简单
E.机械强度高
答案：ABCE
解析：排除法，D选项应该是工艺复杂1.1 机电工程常用材料

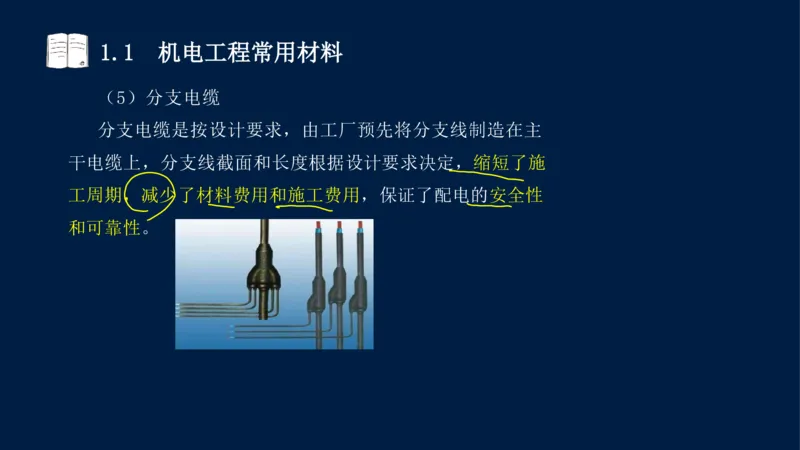

（5）分支电缆
分支电缆是按设计要求，由工厂预先将分支线制造在主
干电缆上，分支线截面和长度根据设计要求决定，缩短了施
工周期，减少了材料费用和施工费用，保证了配电的安全性
和可靠性。1.1 机电工程常用材料

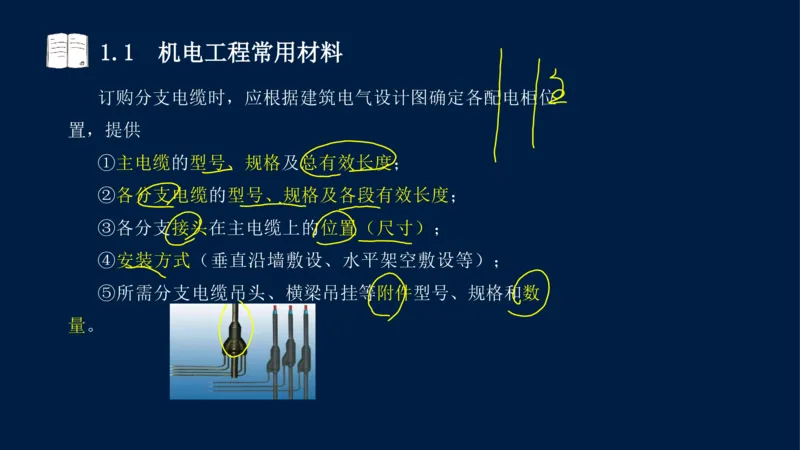

订购分支电缆时，应根据建筑电气设计图确定各配电柜位
置，提供
①主电缆的型号、规格及总有效长度；
②各分支电缆的型号、规格及各段有效长度；
③各分支接头在主电缆上的位置（尺寸）；
④安装方式（垂直沿墙敷设、水平架空敷设等）；
⑤所需分支电缆吊头、横梁吊挂等附件型号、规格和数
量。1.1 机电工程常用材料

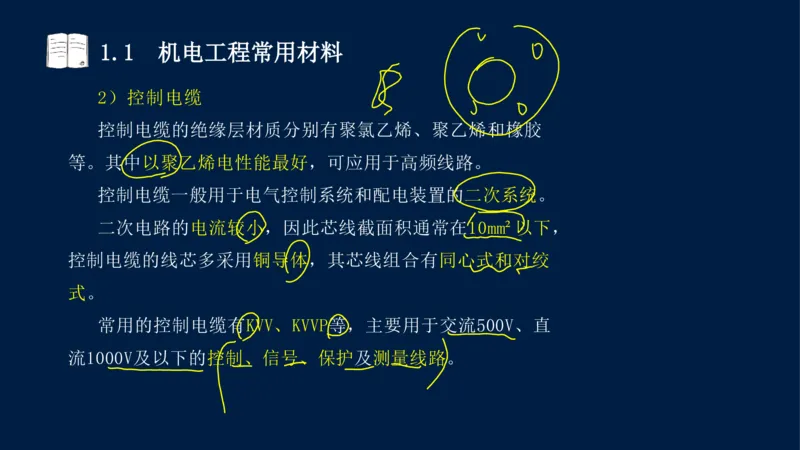

2）控制电缆
控制电缆的绝缘层材质分别有聚氯乙烯、聚乙烯和橡胶
等。其中以聚乙烯电性能最好，可应用于高频线路。
控制电缆一般用于电气控制系统和配电装置的二次系统。
二次电路的电流较小，因此芯线截面积通常在10mm²以下，
控制电缆的线芯多采用铜导体，其芯线组合有同心式和对绞
式。
常用的控制电缆有KVV、KVVP等，主要用于交流500V、直
流1000V及以下的控制、信号、保护及测量线路。1.1 机电工程常用材料

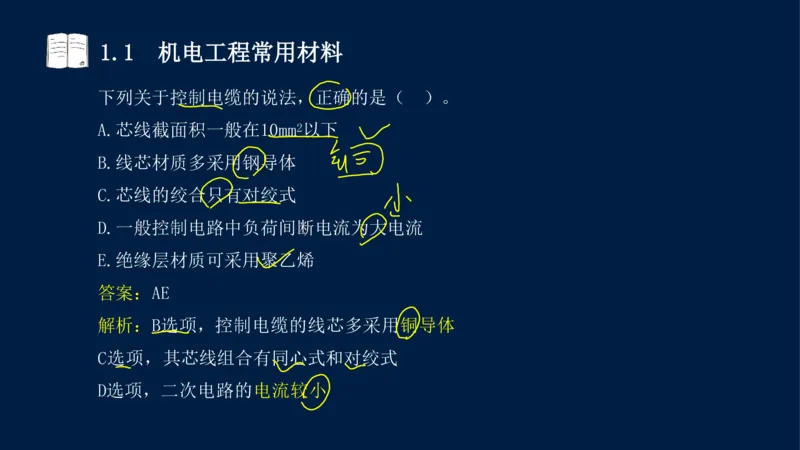

下列关于控制电缆的说法，正确的是（ ）。
A.芯线截面积一般在10mm2以下
B.线芯材质多采用钢导体
C.芯线的绞合只有对绞式
D.一般控制电路中负荷间断电流为大电流
E.绝缘层材质可采用聚乙烯
答案：AE
解析：B选项，控制电缆的线芯多采用铜导体
C选项，其芯线组合有同心式和对绞式
D选项，二次电路的电流较小1.1 机电工程常用材料

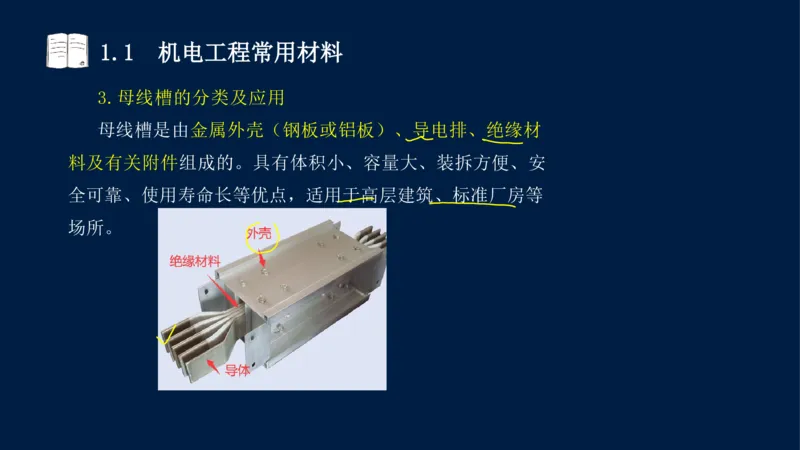

3.母线槽的分类及应用
母线槽是由金属外壳（钢板或铝板）、导电排、绝缘材
料及有关附件组成的。具有体积小、容量大、装拆方便、安
全可靠、使用寿命长等优点，适用于高层建筑、标准厂房等
场所。1.1 机电工程常用材料

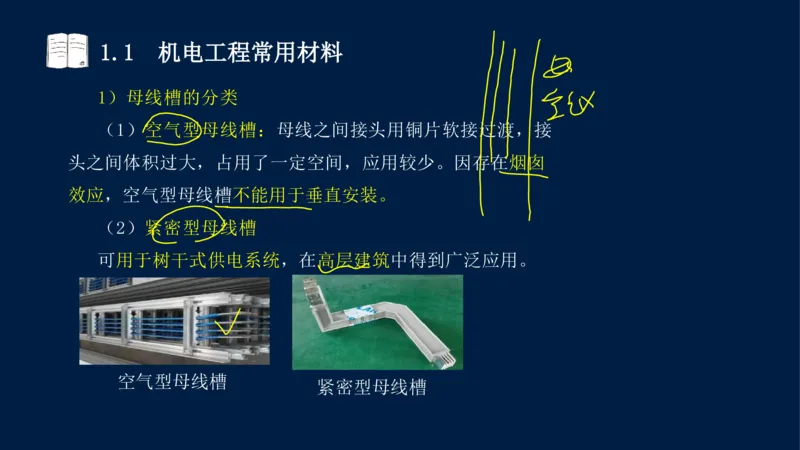

1）母线槽的分类
（1）空气型母线槽：母线之间接头用铜片软接过渡，接
头之间体积过大，占用了一定空间，应用较少。因存在烟囱
效应，空气型母线槽不能用于垂直安装。
（2）紧密型母线槽
可用于树干式供电系统，在高层建筑中得到广泛应用。
空气型母线槽
紧密型母线槽1.1 机电工程常用材料

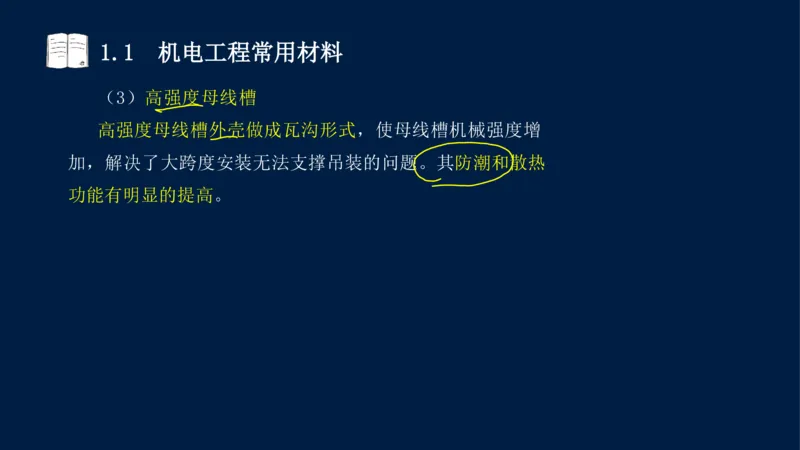

（3）高强度母线槽
高强度母线槽外壳做成瓦沟形式，使母线槽机械强度增
加，解决了大跨度安装无法支撑吊装的问题。其防潮和散热
功能有明显的提高。1.1 机电工程常用材料

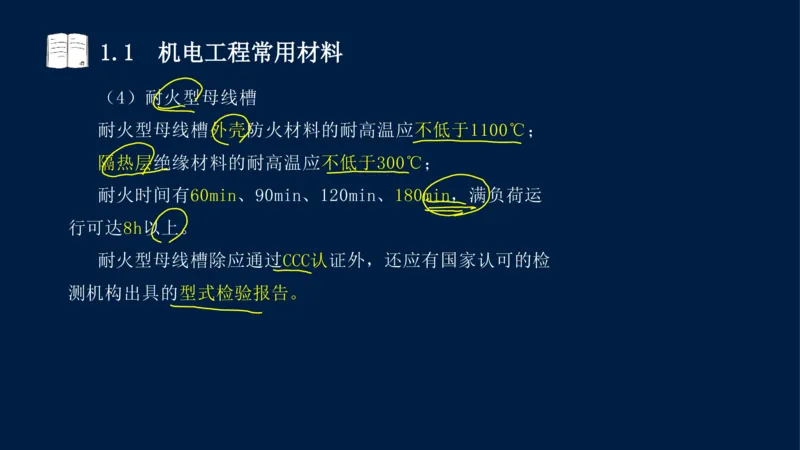

（4）耐火型母线槽
耐火型母线槽外壳防火材料的耐高温应不低于1100℃；
隔热层绝缘材料的耐高温应不低于300℃；
耐火时间有60min、90min、120min、180min，满负荷运
行可达8h以上。
耐火型母线槽除应通过CCC认证外，还应有国家认可的检
测机构出具的型式检验报告。1.1 机电工程常用材料

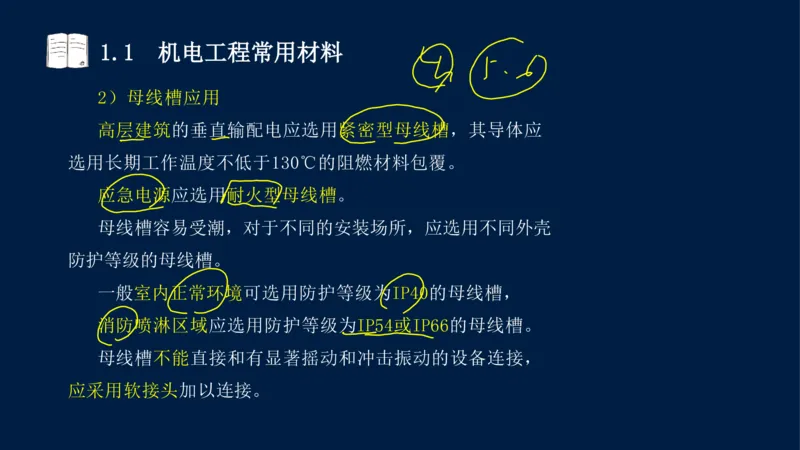

2）母线槽应用
高层建筑的垂直输配电应选用紧密型母线槽，其导体应
选用长期工作温度不低于130℃的阻燃材料包覆。
应急电源应选用耐火型母线槽。
母线槽容易受潮，对于不同的安装场所，应选用不同外壳
防护等级的母线槽。
一般室内正常环境可选用防护等级为IP40的母线槽，
消防喷淋区域应选用防护等级为IP54或IP66的母线槽。
母线槽不能直接和有显著摇动和冲击振动的设备连接，
应采用软接头加以连接。1.1 机电工程常用材料

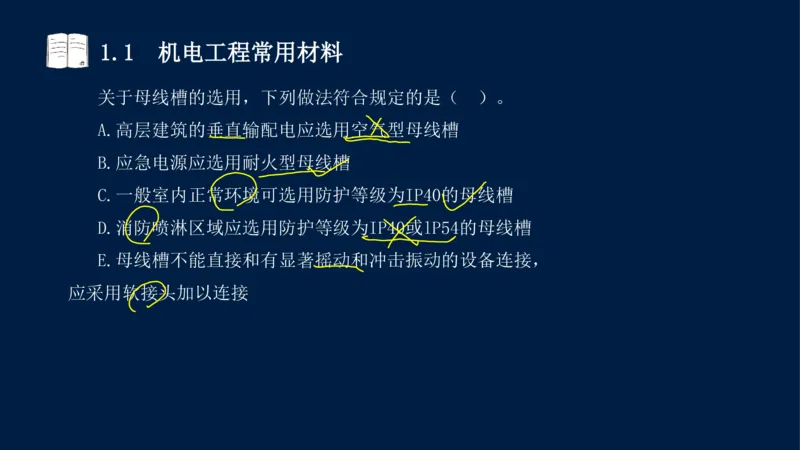

关于母线槽的选用，下列做法符合规定的是（ ）。
A.高层建筑的垂直输配电应选用空气型母线槽
B.应急电源应选用耐火型母线槽
C.一般室内正常环境可选用防护等级为IP40的母线槽
D.消防喷淋区域应选用防护等级为IP40或lP54的母线槽
E.母线槽不能直接和有显著摇动和冲击振动的设备连接，
应采用软接头加以连接1.1 机电工程常用材料

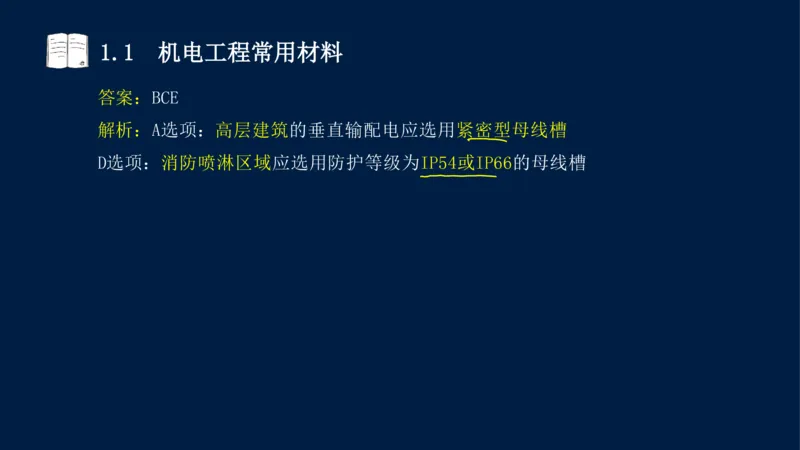

答案：BCE
解析：A选项：高层建筑的垂直输配电应选用紧密型母线槽
D选项：消防喷淋区域应选用防护等级为IP54或IP66的母线槽1.1 机电工程常用材料

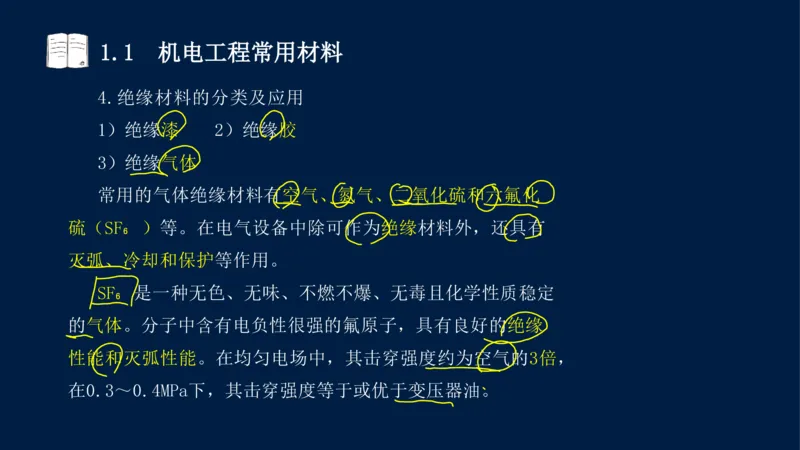

4.绝缘材料的分类及应用
1）绝缘漆 2）绝缘胶
3）绝缘气体
常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化
硫（SF₆ ）等。在电气设备中除可作为绝缘材料外，还具有
灭弧、冷却和保护等作用。
SF₆ 是一种无色、无味、不燃不爆、无毒且化学性质稳定
的气体。分子中含有电负性很强的氟原子，具有良好的绝缘
性能和灭弧性能。在均匀电场中，其击穿强度约为空气的3倍，
在0.3～0.4MPa下，其击穿强度等于或优于变压器油。1.1 机电工程常用材料

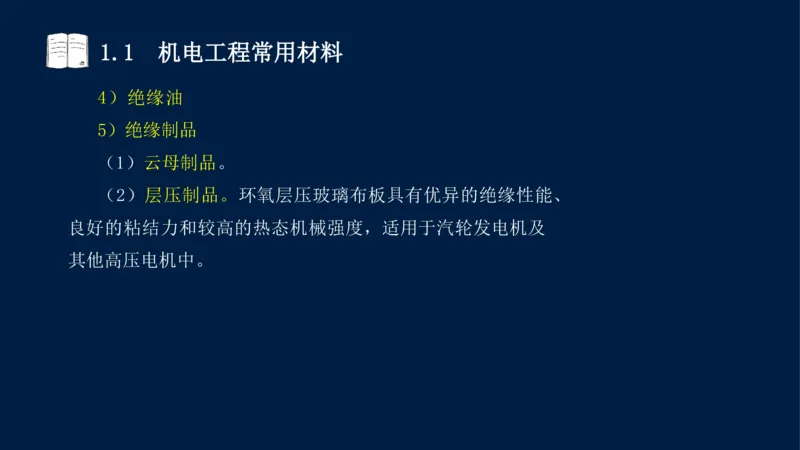

4）绝缘油
5）绝缘制品
（1）云母制品。
（2）层压制品。环氧层压玻璃布板具有优异的绝缘性能、
良好的粘结力和较高的热态机械强度，适用于汽轮发电机及
其他高压电机中。1.2 机电工程常用设备

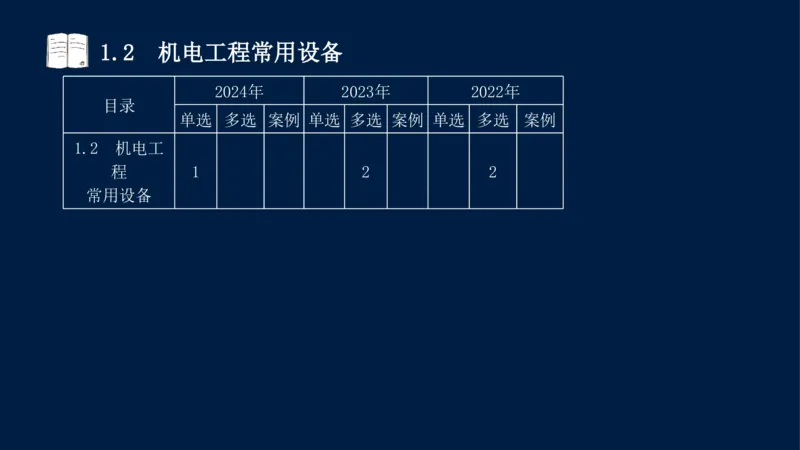

2024年 2023年 2022年
目录
单选 多选 案例 单选 多选 案例 单选 多选 案例
1.2 机电工
程 1 2 2
常用设备1.2 机电工程常用设备
1.2.1 通用设备的类型和性能
1.2.2 专用设备的类型和性能
1.2.3 电气设备的类型和性能1.2 机电工程常用设备

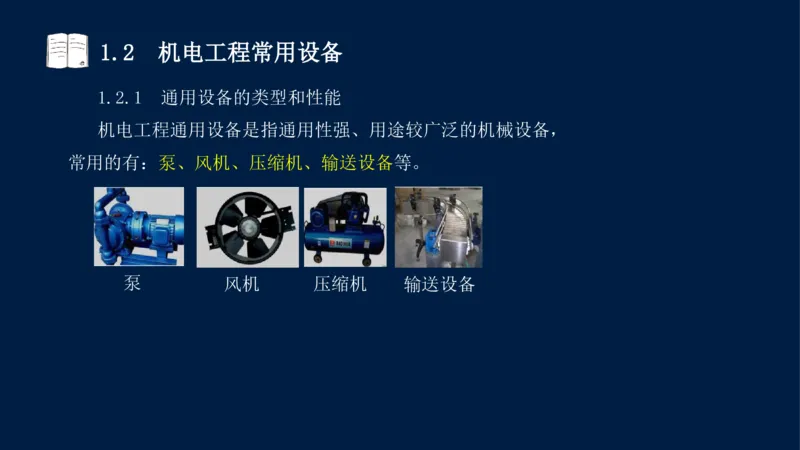

1.2.1 通用设备的类型和性能
机电工程通用设备是指通用性强、用途较广泛的机械设备，
常用的有：泵、风机、压缩机、输送设备等。
泵 风机 压缩机 输送设备1.2 机电工程常用设备

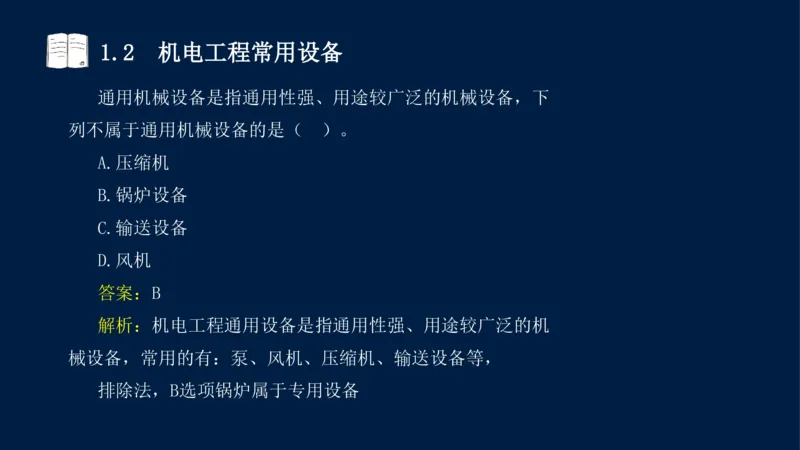

通用机械设备是指通用性强、用途较广泛的机械设备，下
列不属于通用机械设备的是（ ）。
A.压缩机
B.锅炉设备
C.输送设备
D.风机
答案：B
解析：机电工程通用设备是指通用性强、用途较广泛的机
械设备，常用的有：泵、风机、压缩机、输送设备等，
排除法，B选项锅炉属于专用设备1.2 机电工程常用设备

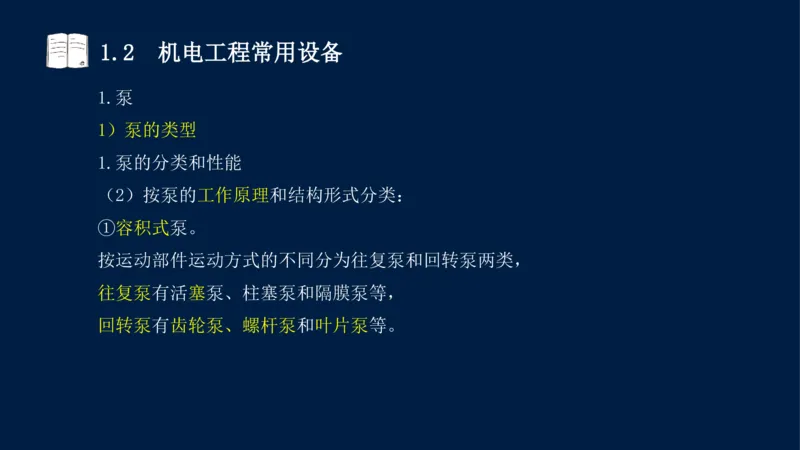

1.泵
1）泵的类型
1.泵的分类和性能
（2）按泵的工作原理和结构形式分类：
①容积式泵。
按运动部件运动方式的不同分为往复泵和回转泵两类，
往复泵有活塞泵、柱塞泵和隔膜泵等，
回转泵有齿轮泵、螺杆泵和叶片泵等。1.2 机电工程常用设备

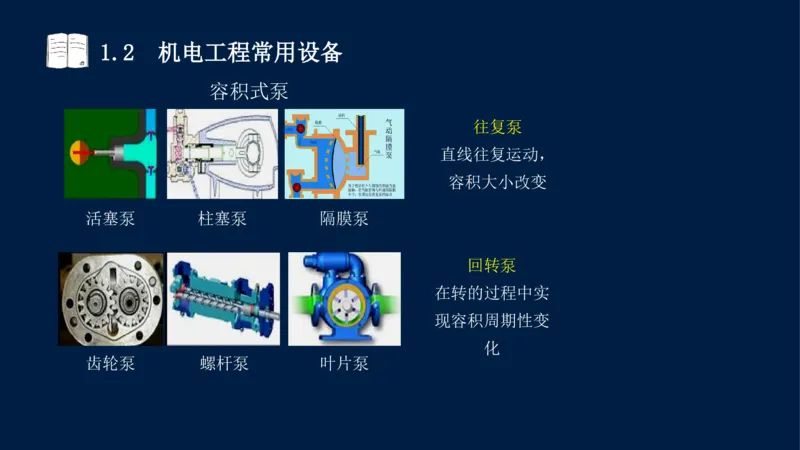

容积式泵
往复泵
直线往复运动，
容积大小改变
活塞泵 柱塞泵 隔膜泵
回转泵
在转的过程中实
现容积周期性变
化
齿轮泵 螺杆泵 叶片泵1.2 机电工程常用设备

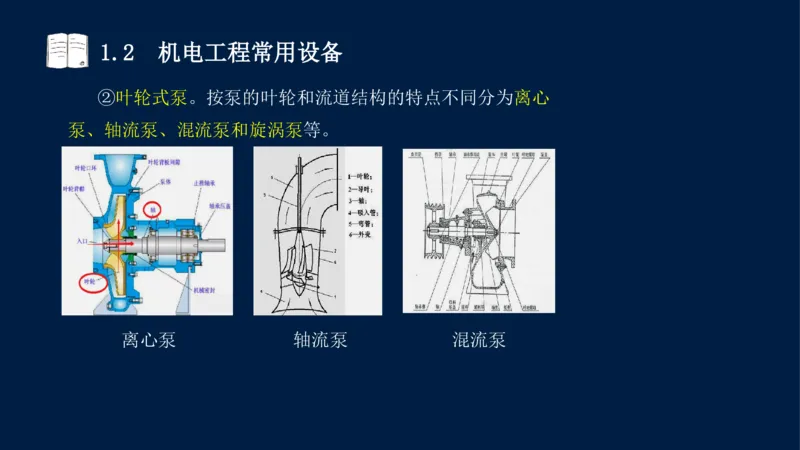

②叶轮式泵。按泵的叶轮和流道结构的特点不同分为离心
泵、轴流泵、混流泵和旋涡泵等。
离心泵 轴流泵 混流泵1.2 机电工程常用设备

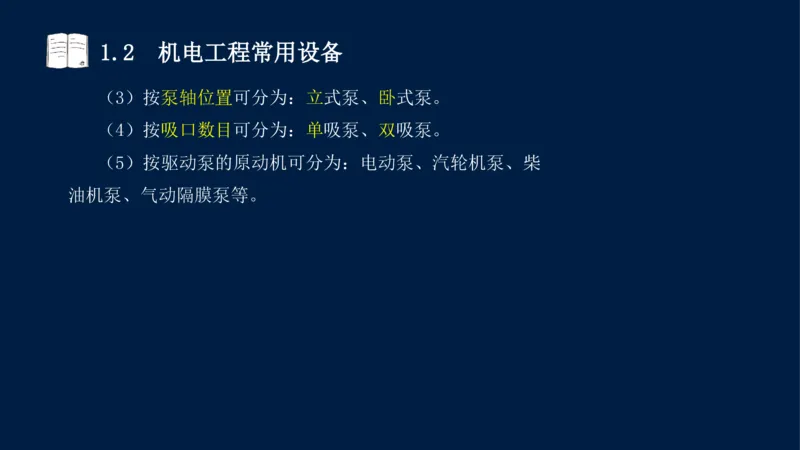

（3）按泵轴位置可分为：立式泵、卧式泵。
（4）按吸口数目可分为：单吸泵、双吸泵。
（5）按驱动泵的原动机可分为：电动泵、汽轮机泵、柴
油机泵、气动隔膜泵等。1.2 机电工程常用设备

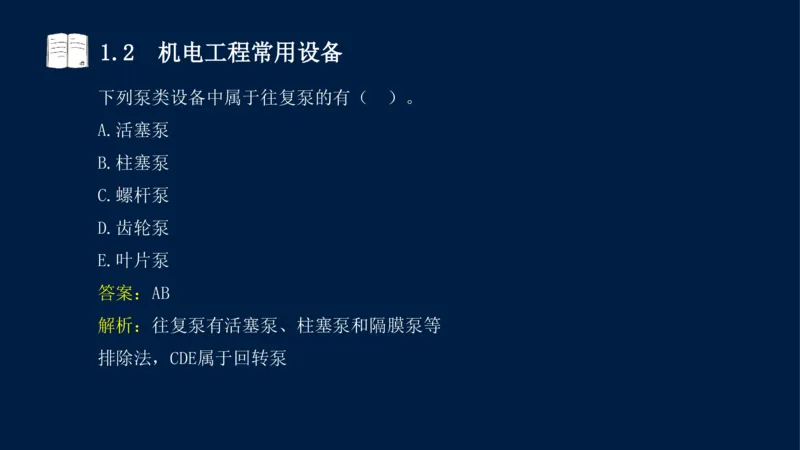

下列泵类设备中属于往复泵的有（ ）。
A.活塞泵
B.柱塞泵
C.螺杆泵
D.齿轮泵
E.叶片泵
答案：AB
解析：往复泵有活塞泵、柱塞泵和隔膜泵等
排除法，CDE属于回转泵1.2 机电工程常用设备

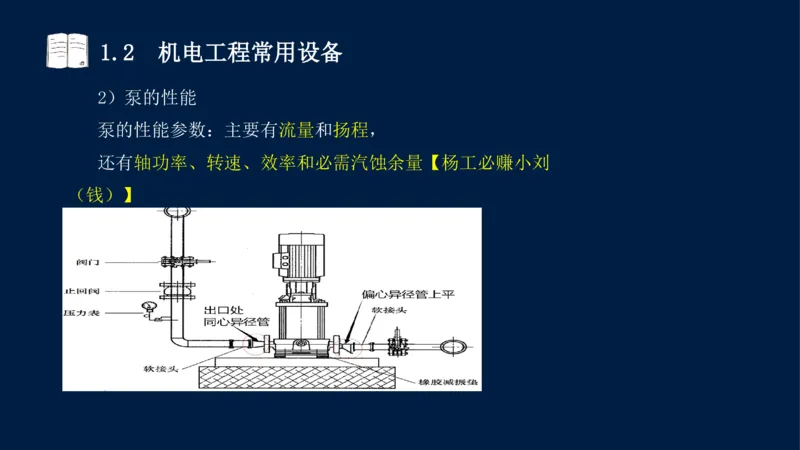

2）泵的性能
泵的性能参数：主要有流量和扬程，
还有轴功率、转速、效率和必需汽蚀余量【杨工必赚小刘
（钱）】1.2 机电工程常用设备

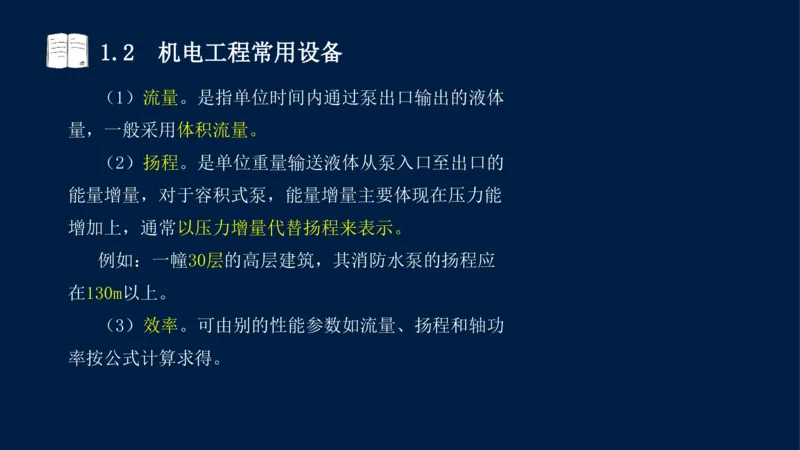

（1）流量。是指单位时间内通过泵出口输出的液体
量，一般采用体积流量。
（2）扬程。是单位重量输送液体从泵入口至出口的
能量增量，对于容积式泵，能量增量主要体现在压力能
增加上，通常以压力增量代替扬程来表示。
例如：一幢30层的高层建筑，其消防水泵的扬程应
在130m以上。
（3）效率。可由别的性能参数如流量、扬程和轴功
率按公式计算求得。1.2 机电工程常用设备

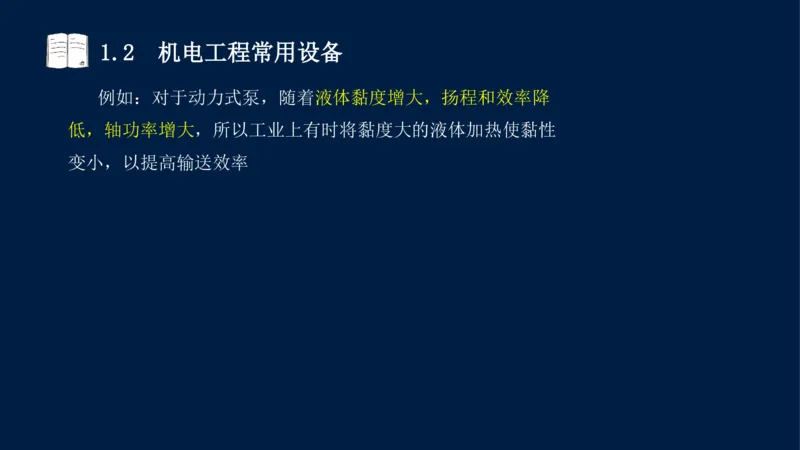

例如：对于动力式泵，随着液体黏度增大，扬程和效率降
低，轴功率增大，所以工业上有时将黏度大的液体加热使黏性
变小，以提高输送效率1.2 机电工程常用设备

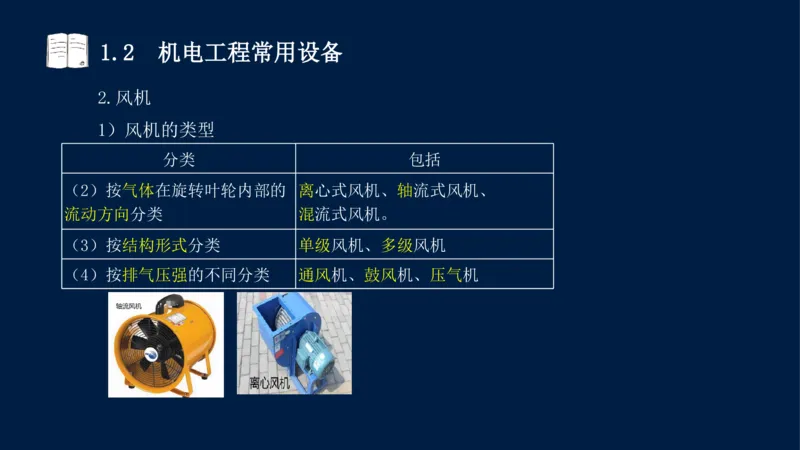

2.风机
1）风机的类型
分类 包括
（2）按气体在旋转叶轮内部的 离心式风机、轴流式风机、
流动方向分类 混流式风机。
（3）按结构形式分类 单级风机、多级风机
（4）按排气压强的不同分类 通风机、鼓风机、压气机1.2 机电工程常用设备

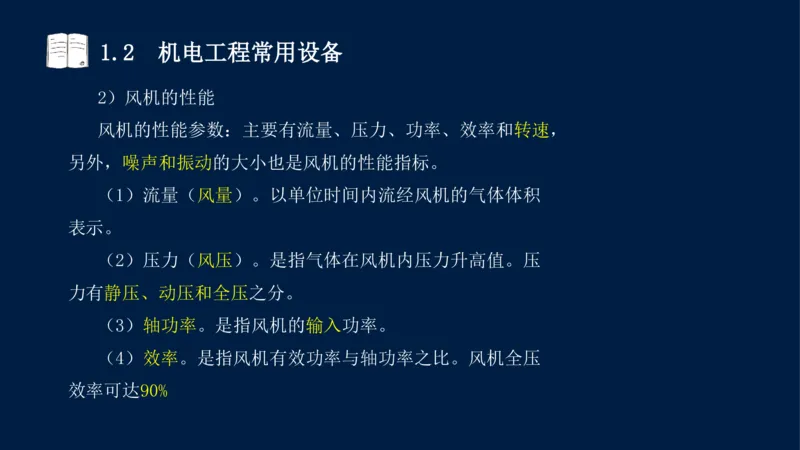

2）风机的性能
风机的性能参数：主要有流量、压力、功率、效率和转速，
另外，噪声和振动的大小也是风机的性能指标。
（1）流量（风量）。以单位时间内流经风机的气体体积
表示。
（2）压力（风压）。是指气体在风机内压力升高值。压
力有静压、动压和全压之分。
（3）轴功率。是指风机的输入功率。
（4）效率。是指风机有效功率与轴功率之比。风机全压
效率可达90%1.2 机电工程常用设备

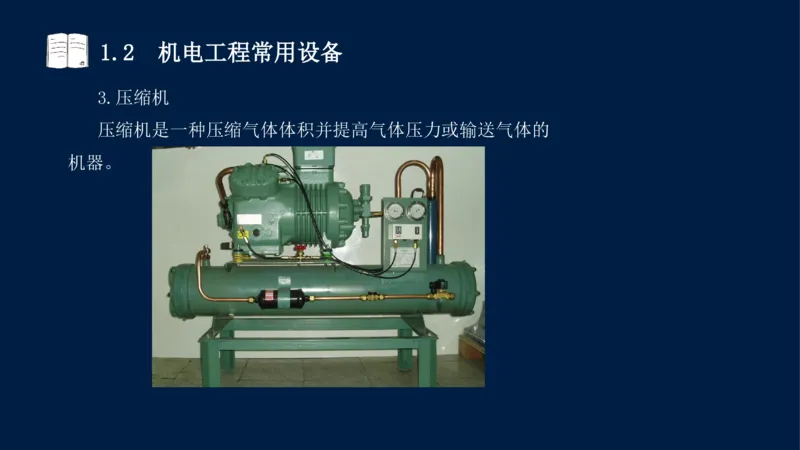

3.压缩机
压缩机是一种压缩气体体积并提高气体压力或输送气体的
机器。1.2 机电工程常用设备

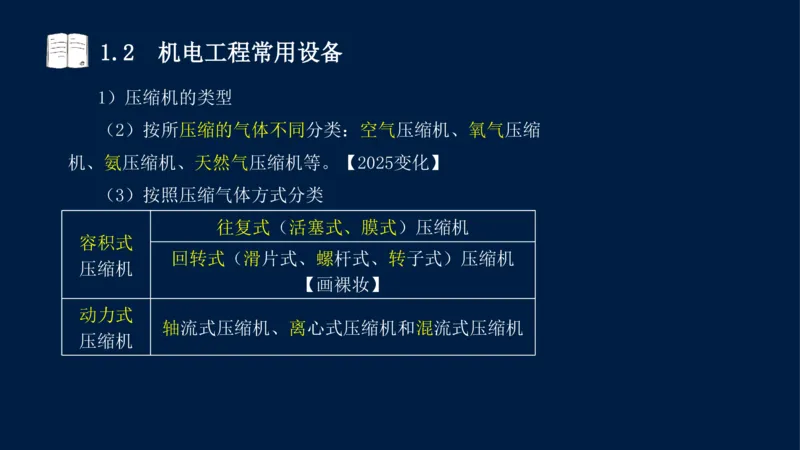

1）压缩机的类型
（2）按所压缩的气体不同分类：空气压缩机、氧气压缩
机、氨压缩机、天然气压缩机等。【2025变化】
（3）按照压缩气体方式分类
往复式（活塞式、膜式）压缩机
容积式
回转式（滑片式、螺杆式、转子式）压缩机
压缩机
【画裸妆】
动力式
轴流式压缩机、离心式压缩机和混流式压缩机
压缩机1.2 机电工程常用设备

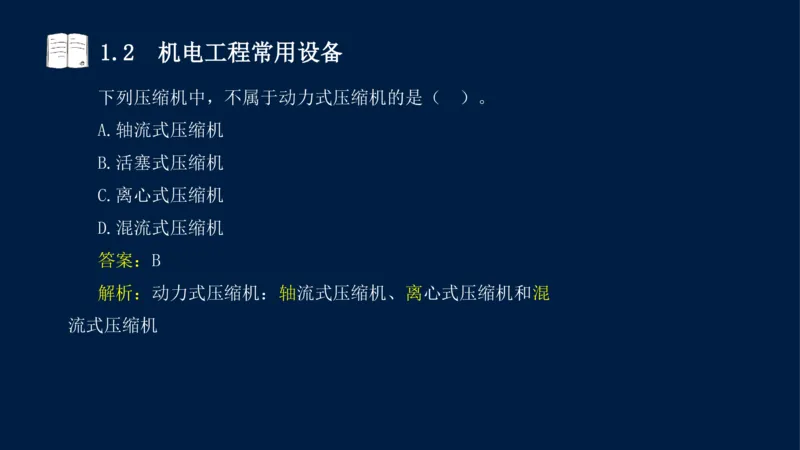

下列压缩机中，不属于动力式压缩机的是（ ）。
A.轴流式压缩机
B.活塞式压缩机
C.离心式压缩机
D.混流式压缩机
答案：B
解析：动力式压缩机：轴流式压缩机、离心式压缩机和混
流式压缩机1.2 机电工程常用设备

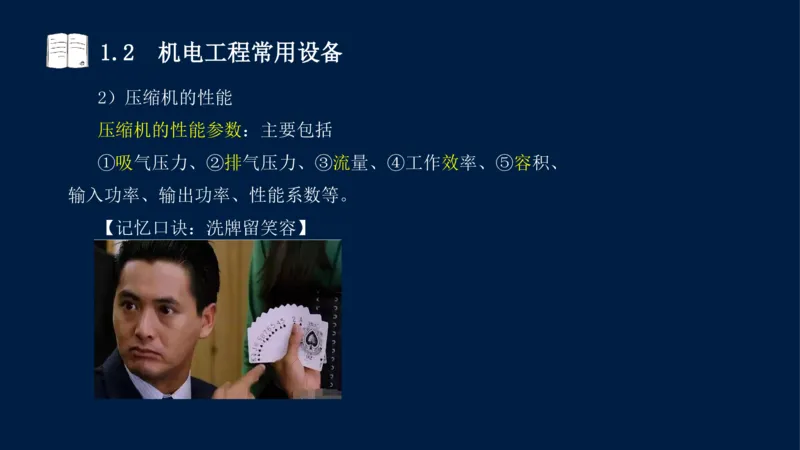

2）压缩机的性能
压缩机的性能参数：主要包括
①吸气压力、②排气压力、③流量、④工作效率、⑤容积、
输入功率、输出功率、性能系数等。
【记忆口诀：洗牌留笑容】1.2 机电工程常用设备
王建波老师总结：泵、风机、压缩机参数
通用设备 性能参数
扬程，轴功率、必需汽蚀余量、转速、效率、流量
泵
【口诀：杨工必赚小刘（钱）】
主要有流量、压力、功率、效率和转速，另外，噪声
风机
和振动的大小也是风机的性能指标。
①吸气压力、②排气压力、③流量、④工作效率、
压缩机 ⑤容积、输入功率、输出功率、性能系数等。
【口诀洗牌留笑容】1.2 机电工程常用设备

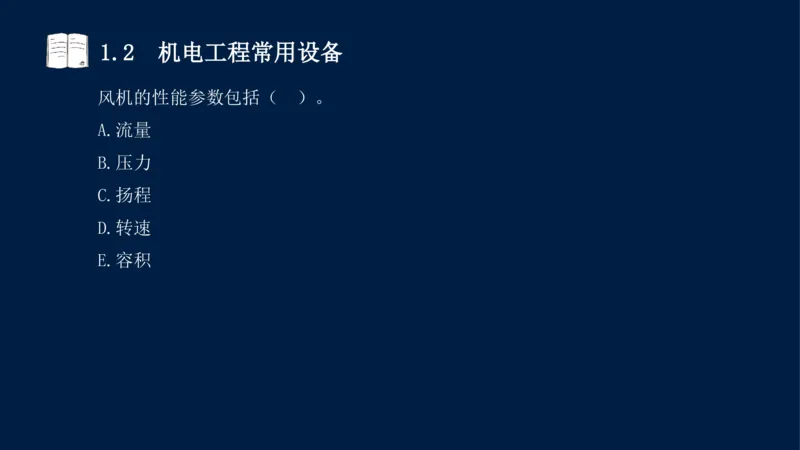

风机的性能参数包括（ ）。
A.流量
B.压力
C.扬程
D.转速
E.容积1.2 机电工程常用设备

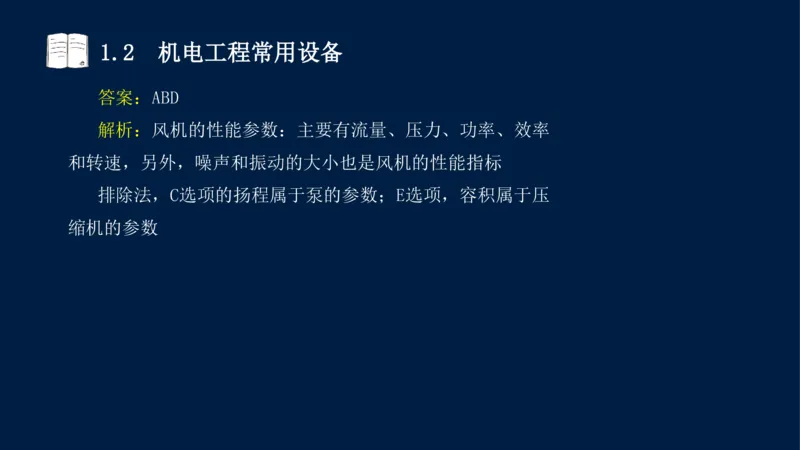

答案：ABD
解析：风机的性能参数：主要有流量、压力、功率、效率
和转速，另外，噪声和振动的大小也是风机的性能指标
排除法，C选项的扬程属于泵的参数；E选项，容积属于压
缩机的参数1.2 机电工程常用设备

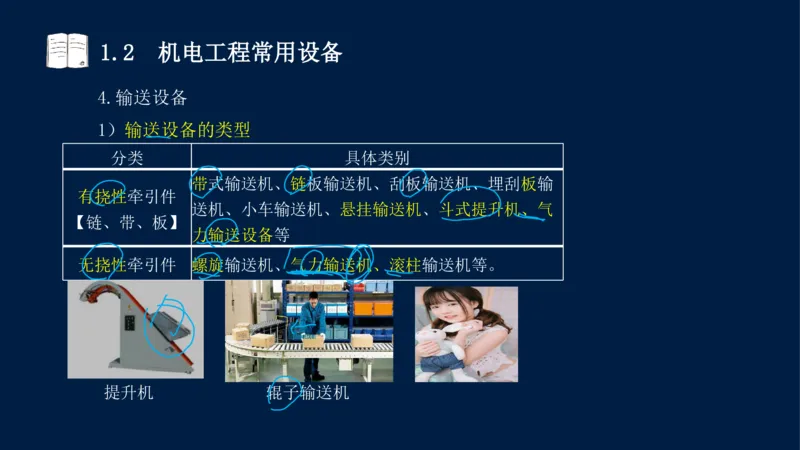

4.输送设备
1）输送设备的类型
分类 具体类别
带式输送机、链板输送机、刮板输送机、埋刮板输
有挠性牵引件
送机、小车输送机、悬挂输送机、斗式提升机、气
【链、带、板】
力输送设备等
无挠性牵引件 螺旋输送机、气力输送机、滚柱输送机等。
提升机 辊子输送机1.2 机电工程常用设备

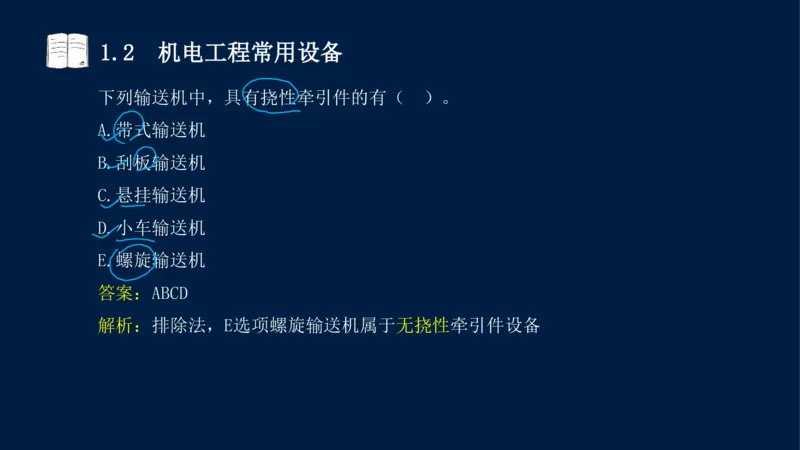

下列输送机中，具有挠性牵引件的有（ ）。
A.带式输送机
B.刮板输送机
C.悬挂输送机
D.小车输送机
E.螺旋输送机
答案：ABCD
解析：排除法，E选项螺旋输送机属于无挠性牵引件设备1.2 机电工程常用设备

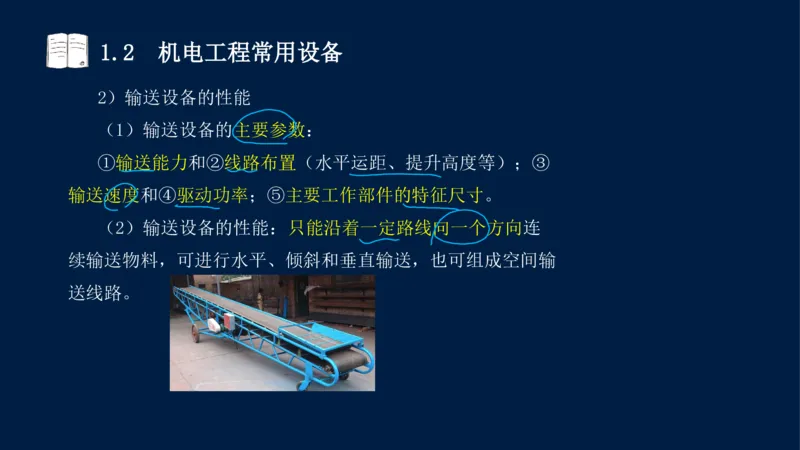

2）输送设备的性能
（1）输送设备的主要参数：
①输送能力和②线路布置（水平运距、提升高度等）；③
输送速度和④驱动功率；⑤主要工作部件的特征尺寸。
（2）输送设备的性能：只能沿着一定路线向一个方向连
续输送物料，可进行水平、倾斜和垂直输送，也可组成空间输
送线路。1.2 机电工程常用设备

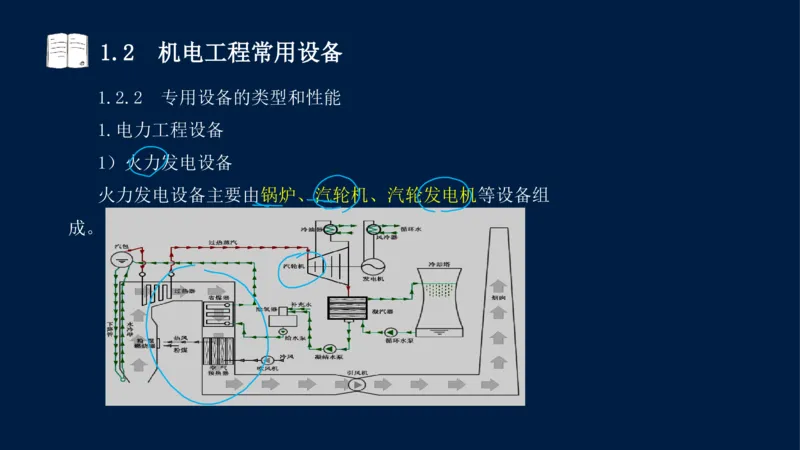

1.2.2 专用设备的类型和性能
1.电力工程设备
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组
成。1.2 机电工程常用设备

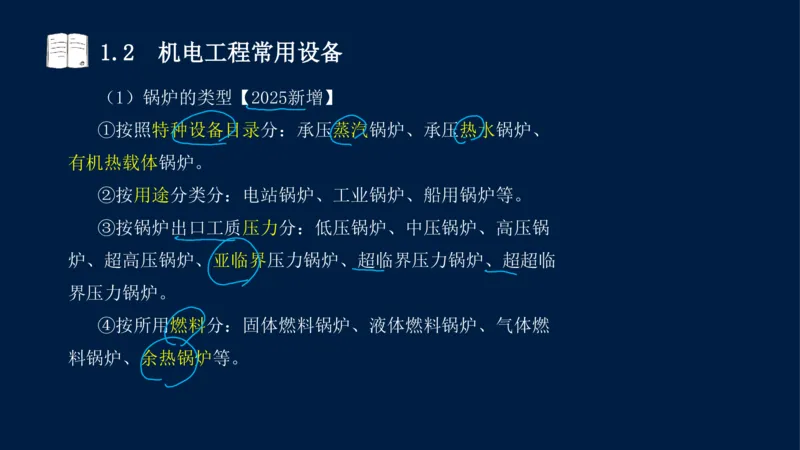

（1）锅炉的类型【2025新增】
①按照特种设备目录分：承压蒸汽锅炉、承压热水锅炉、
有机热载体锅炉。
②按用途分类分：电站锅炉、工业锅炉、船用锅炉等。
③按锅炉出口工质压力分：低压锅炉、中压锅炉、高压锅
炉、超高压锅炉、亚临界压力锅炉、超临界压力锅炉、超超临
界压力锅炉。
④按所用燃料分：固体燃料锅炉、液体燃料锅炉、气体燃
料锅炉、余热锅炉等。1.2 机电工程常用设备

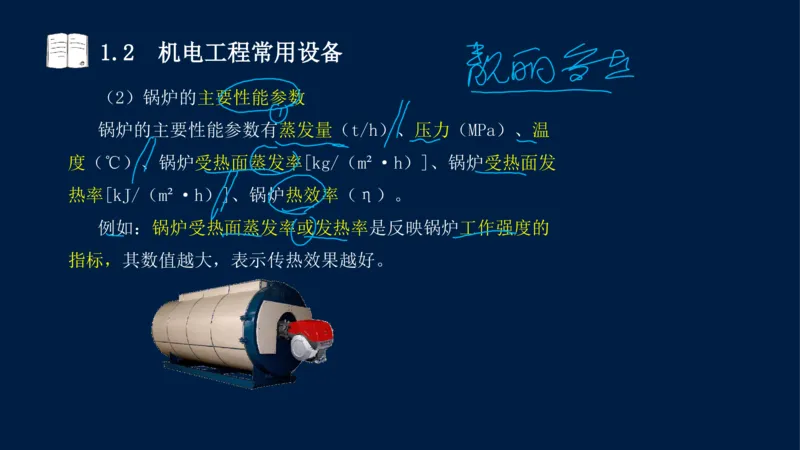

（2）锅炉的主要性能参数
锅炉的主要性能参数有蒸发量（t/h）、压力（MPa）、温
度（℃）、锅炉受热面蒸发率[kg/（m²·h）]、锅炉受热面发
热率[kJ/（m²·h）]、锅炉热效率（η）。
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的
指标，其数值越大，表示传热效果越好。1.2 机电工程常用设备

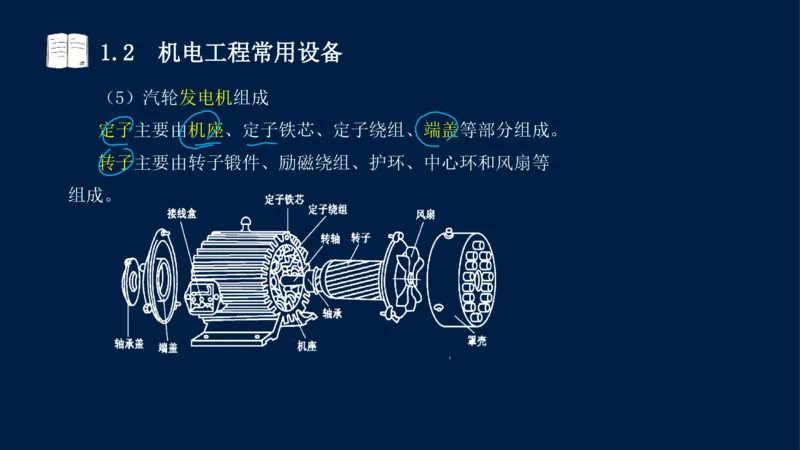

（5）汽轮发电机组成
定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
转子主要由转子锻件、励磁绕组、护环、中心环和风扇等
组成。1.2 机电工程常用设备
2）核能发电设备
（1）核岛设备：包括反应堆堆芯、燃料转运装置、反应
堆压力容器、堆内构件、控制棒驱动机构、蒸汽发生器、主泵、
主管道、安注箱、硼注箱和稳压器等。核岛设备是承担热核反
应的主要部分。
（2）常规岛设备：包括汽轮机、发电机、除氧器、凝汽
器、汽水分离再热器、高低压加热器、主给水泵、凝结水泵、
主变压器和循环水泵等。
（3）辅助系统设备：包括核蒸汽供应系统之外的部分，
即化学制水、制氧、压缩空气站等。1.2 机电工程常用设备1.2 机电工程常用设备

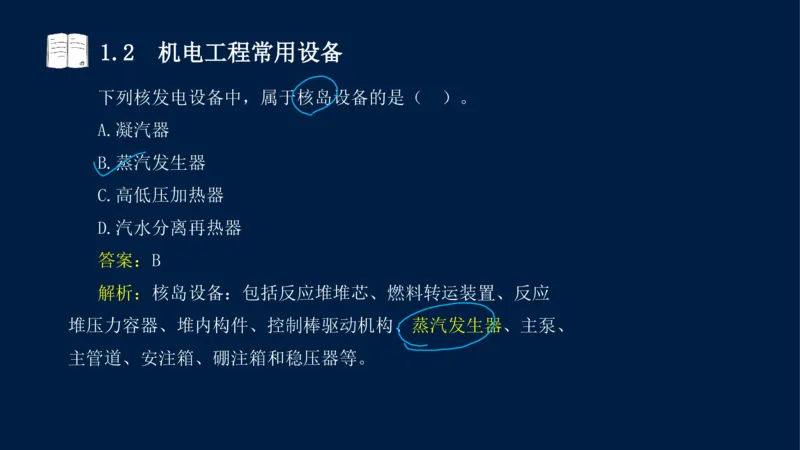

下列核发电设备中，属于核岛设备的是（ ）。
A.凝汽器
B.蒸汽发生器
C.高低压加热器
D.汽水分离再热器
答案：B
解析：核岛设备：包括反应堆堆芯、燃料转运装置、反应
堆压力容器、堆内构件、控制棒驱动机构、蒸汽发生器、主泵、
主管道、安注箱、硼注箱和稳压器等。1.2 机电工程常用设备

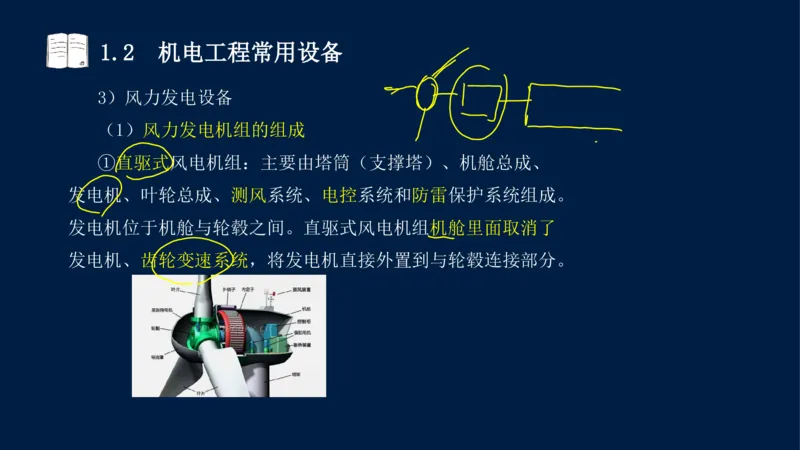

3）风力发电设备
（1）风力发电机组的组成
①直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、
发电机、叶轮总成、测风系统、电控系统和防雷保护系统组成。
发电机位于机舱与轮毂之间。直驱式风电机组机舱里面取消了
发电机、齿轮变速系统，将发电机直接外置到与轮毂连接部分。1.2 机电工程常用设备

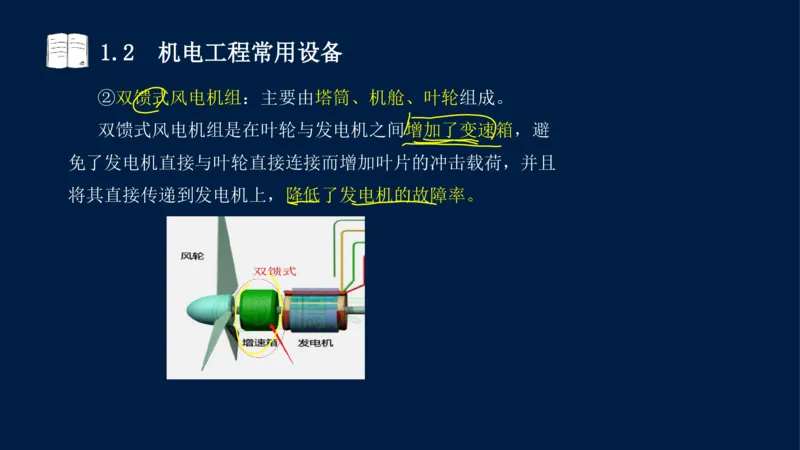

②双馈式风电机组：主要由塔筒、机舱、叶轮组成。
双馈式风电机组是在叶轮与发电机之间增加了变速箱，避
免了发电机直接与叶轮直接连接而增加叶片的冲击载荷，并且
将其直接传递到发电机上，降低了发电机的故障率。1.2 机电工程常用设备

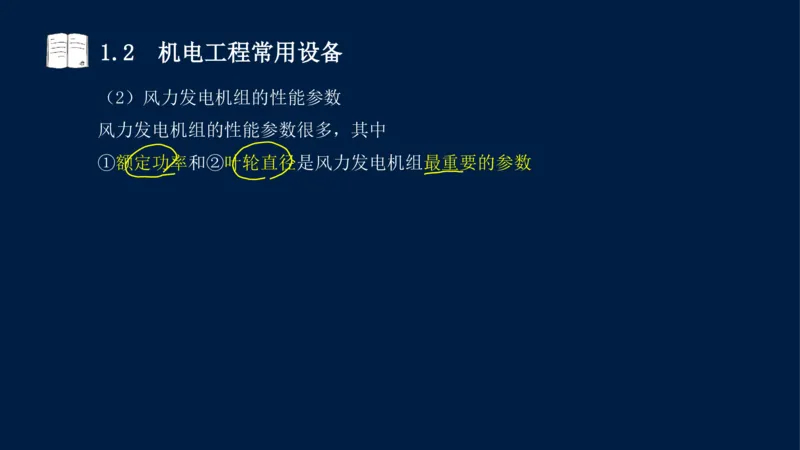

（2）风力发电机组的性能参数
风力发电机组的性能参数很多，其中
①额定功率和②叶轮直径是风力发电机组最重要的参数1.2 机电工程常用设备

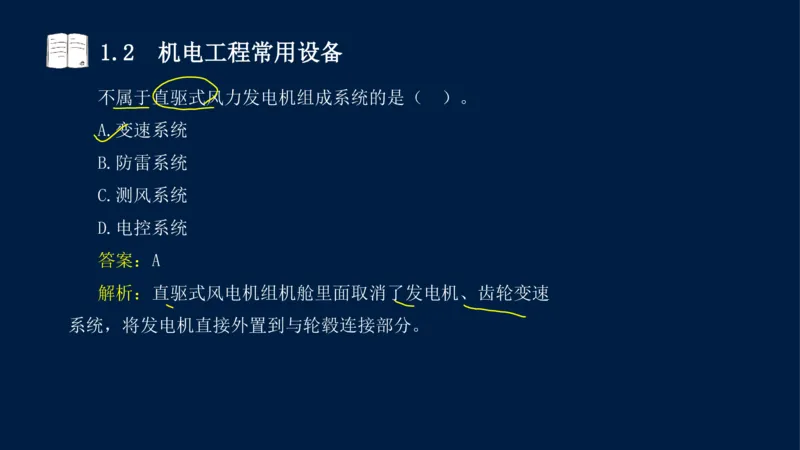

不属于直驱式风力发电机组成系统的是（ ）。
A.变速系统
B.防雷系统
C.测风系统
D.电控系统
答案：A
解析：直驱式风电机组机舱里面取消了发电机、齿轮变速
系统，将发电机直接外置到与轮毂连接部分。1.2 机电工程常用设备

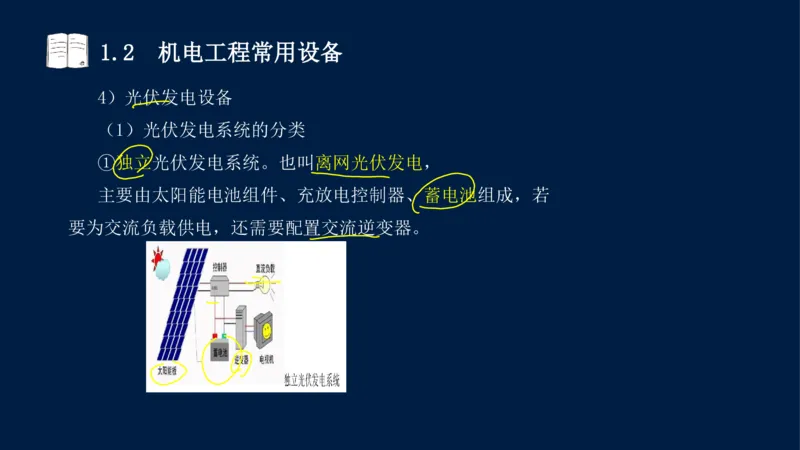

4）光伏发电设备
（1）光伏发电系统的分类
①独立光伏发电系统。也叫离网光伏发电，
主要由太阳能电池组件、充放电控制器、蓄电池组成，若
要为交流负载供电，还需要配置交流逆变器。1.2 机电工程常用设备

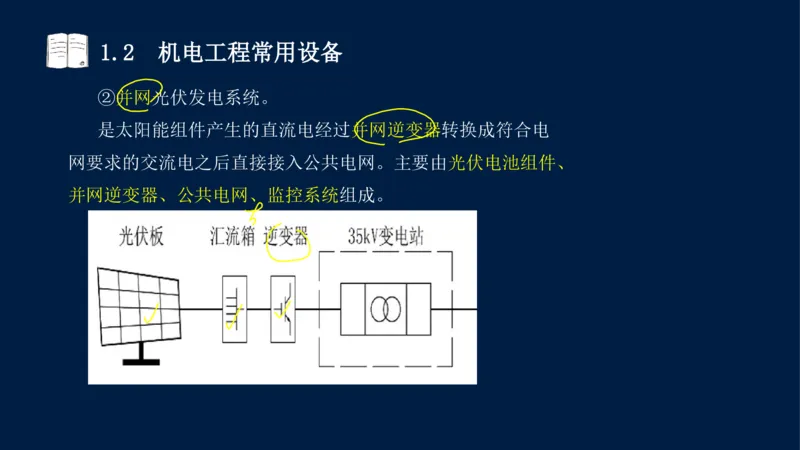

②并网光伏发电系统。
是太阳能组件产生的直流电经过并网逆变器转换成符合电
网要求的交流电之后直接接入公共电网。主要由光伏电池组件、
并网逆变器、公共电网、监控系统组成。1.2 机电工程常用设备

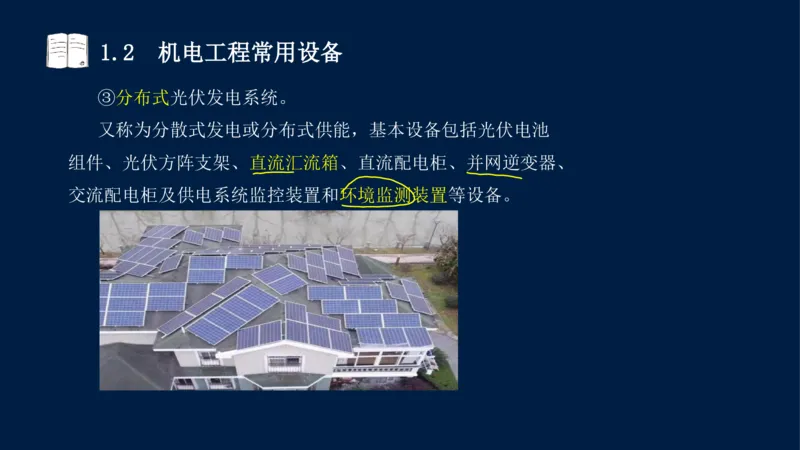

③分布式光伏发电系统。
又称为分散式发电或分布式供能，基本设备包括光伏电池
组件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、
交流配电柜及供电系统监控装置和环境监测装置等设备。1.2 机电工程常用设备

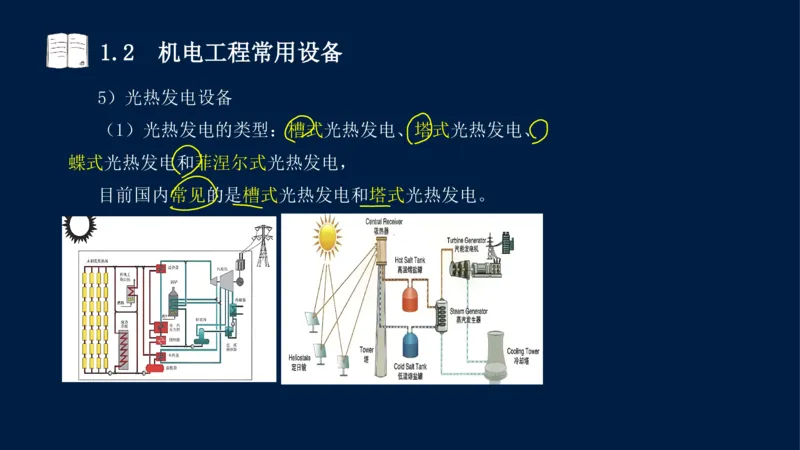

5）光热发电设备
（1）光热发电的类型：槽式光热发电、塔式光热发电、
蝶式光热发电和菲涅尔式光热发电，
目前国内常见的是槽式光热发电和塔式光热发电。1.2 机电工程常用设备

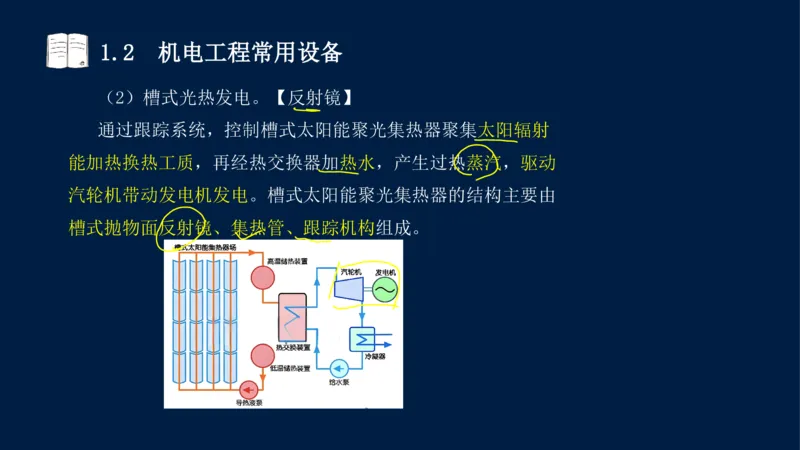

（2）槽式光热发电。【反射镜】
通过跟踪系统，控制槽式太阳能聚光集热器聚集太阳辐射
能加热换热工质，再经热交换器加热水，产生过热蒸汽，驱动
汽轮机带动发电机发电。槽式太阳能聚光集热器的结构主要由
槽式抛物面反射镜、集热管、跟踪机构组成。1.2 机电工程常用设备

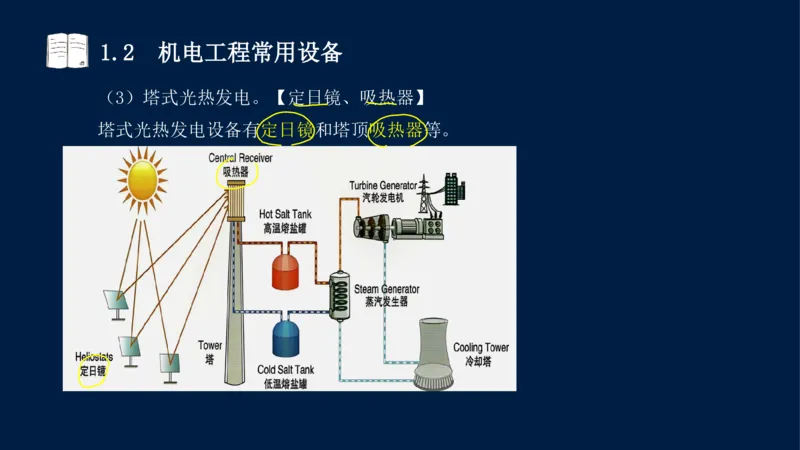

（3）塔式光热发电。【定日镜、吸热器】
塔式光热发电设备有定日镜和塔顶吸热器等。1.2 机电工程常用设备

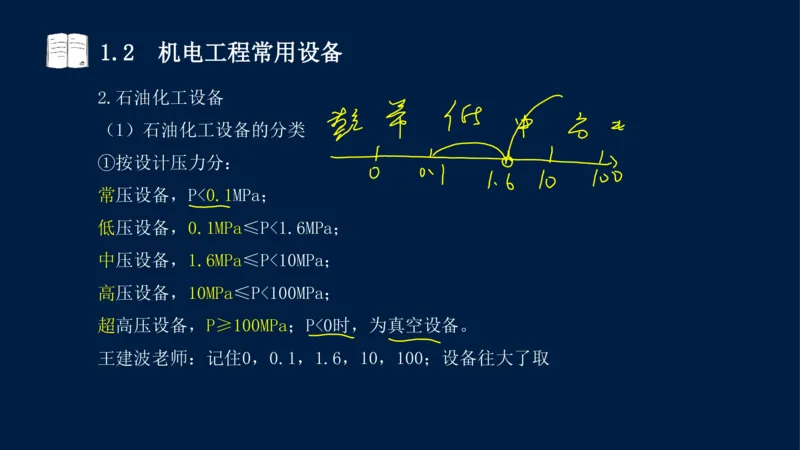

2.石油化工设备
（1）石油化工设备的分类
①按设计压力分：
常压设备，P<0.1MPa；
低压设备，0.1MPa≤P<1.6MPa；
中压设备，1.6MPa≤P<10MPa；
高压设备，10MPa≤P<100MPa；
超高压设备，P≥100MPa；P<0时，为真空设备。
王建波老师：记住0，0.1，1.6，10，100；设备往大了取1.2 机电工程常用设备
3）塔设备
塔设备可使气（汽）液或液液之间进行充分接触，达到传
热及传质的目的。
（1）按操作压力分：加压塔、常压塔及减压塔。
（2）按单元操作分：精馏塔、吸收塔、解吸塔、萃取塔、
反应塔、干燥塔等。
（3）按内件结构分：①板式塔、②填料塔。1.2 机电工程常用设备

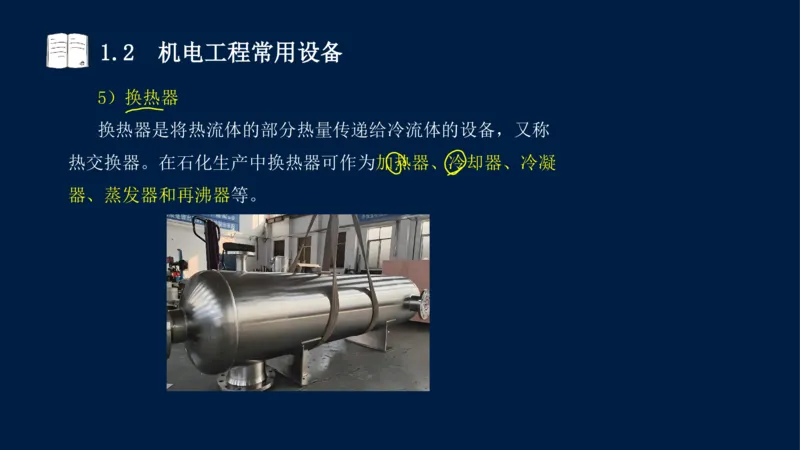

5）换热器
换热器是将热流体的部分热量传递给冷流体的设备，又称
热交换器。在石化生产中换热器可作为加热器、冷却器、冷凝
器、蒸发器和再沸器等。1.2 机电工程常用设备
3.冶炼设备

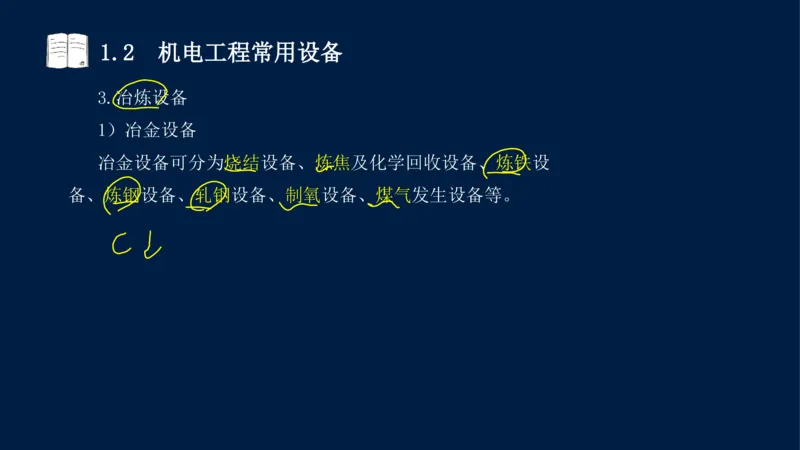

1）冶金设备
冶金设备可分为烧结设备、炼焦及化学回收设备、炼铁设
备、炼钢设备、轧钢设备、制氧设备、煤气发生设备等。1.2 机电工程常用设备

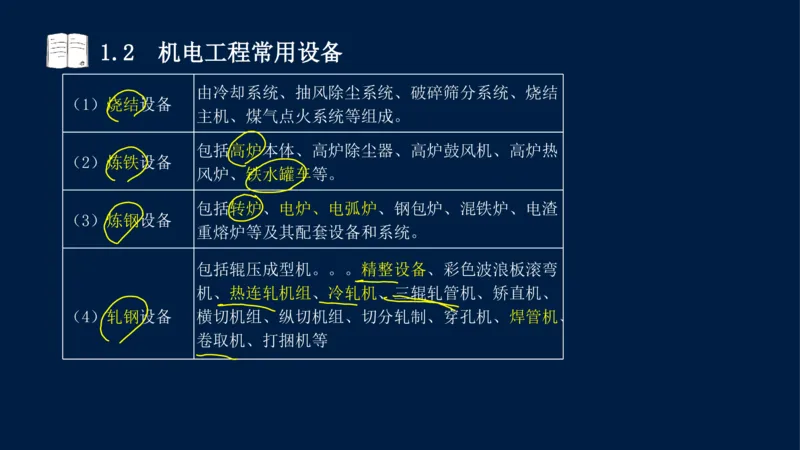

由冷却系统、抽风除尘系统、破碎筛分系统、烧结
（1）烧结设备
主机、煤气点火系统等组成。
包括高炉本体、高炉除尘器、高炉鼓风机、高炉热
（2）炼铁设备
风炉、铁水罐车等。
包括转炉、电炉、电弧炉、钢包炉、混铁炉、电渣
（3）炼钢设备
重熔炉等及其配套设备和系统。
包括辊压成型机。。。精整设备、彩色波浪板滚弯
机、热连轧机组、冷轧机、三辊轧管机、矫直机、
（4）轧钢设备 横切机组、纵切机组、切分轧制、穿孔机、焊管机、
卷取机、打捆机等1.2 机电工程常用设备

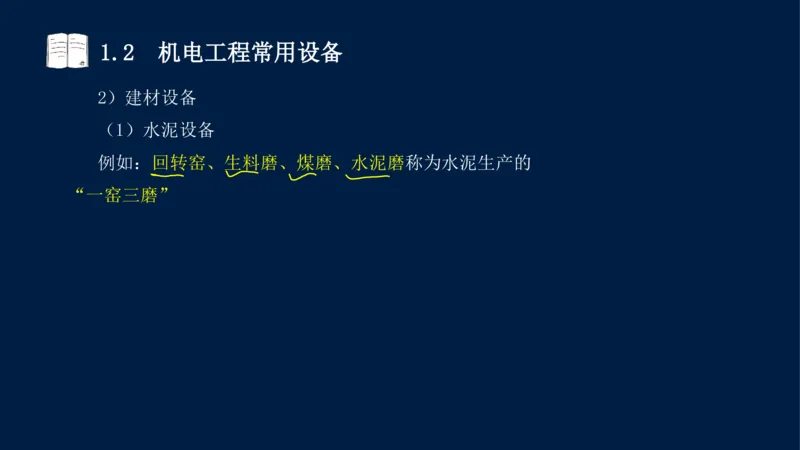

2）建材设备
（1）水泥设备
例如：回转窑、生料磨、煤磨、水泥磨称为水泥生产的
“一窑三磨”1.2 机电工程常用设备

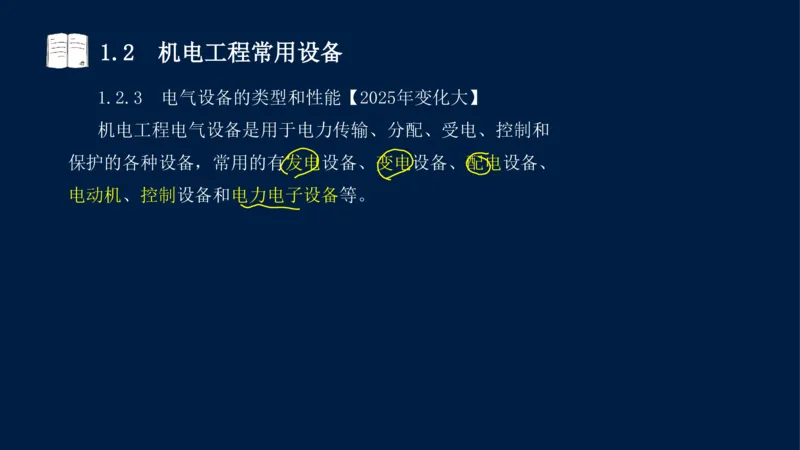

1.2.3 电气设备的类型和性能【2025年变化大】
机电工程电气设备是用于电力传输、分配、受电、控制和
保护的各种设备，常用的有发电设备、变电设备、配电设备、
电动机、控制设备和电力电子设备等。1.2 机电工程常用设备

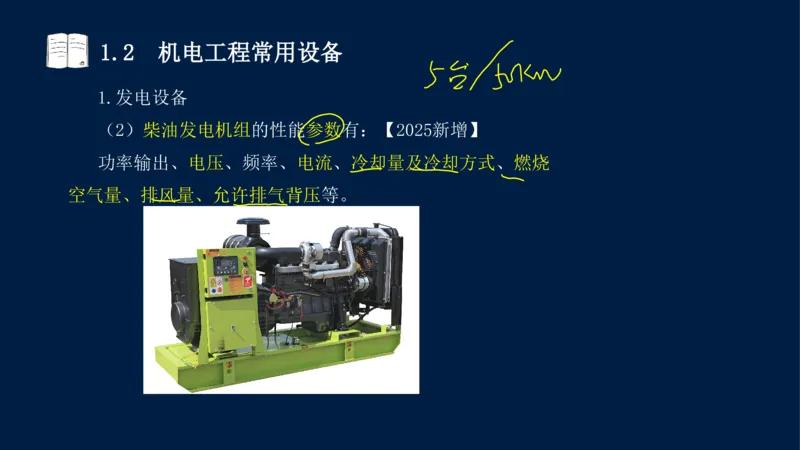

1.发电设备
（2）柴油发电机组的性能参数有：【2025新增】
功率输出、电压、频率、电流、冷却量及冷却方式、燃烧
空气量、排风量、允许排气背压等。1.2 机电工程常用设备

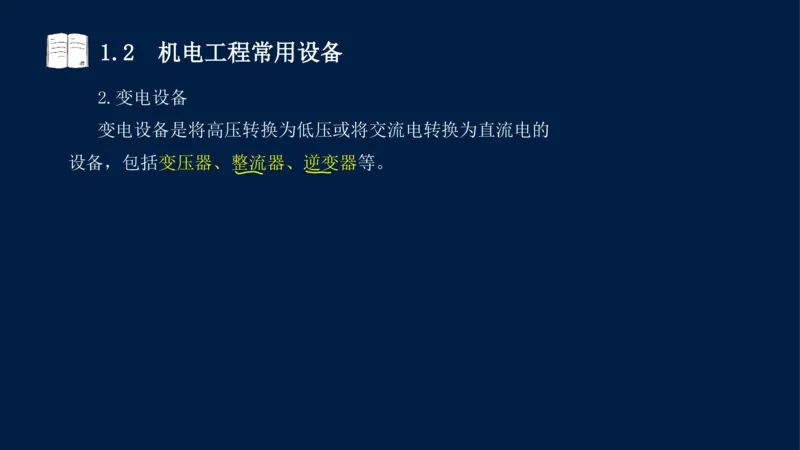

2.变电设备
变电设备是将高压转换为低压或将交流电转换为直流电的
设备，包括变压器、整流器、逆变器等。1.2 机电工程常用设备

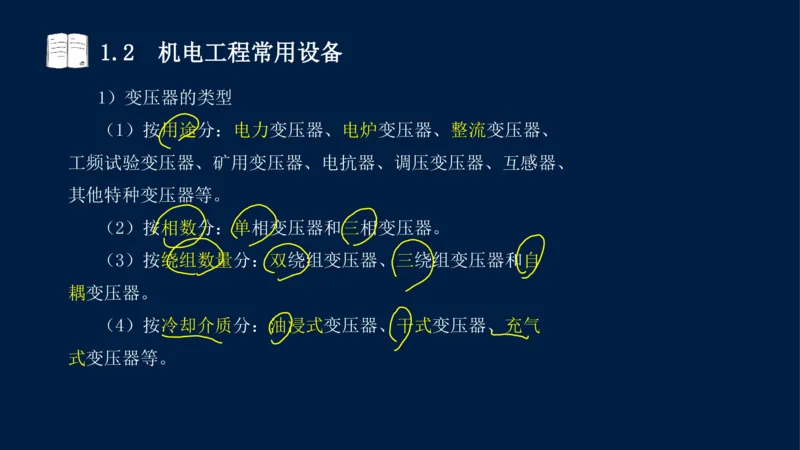

1）变压器的类型
（1）按用途分：电力变压器、电炉变压器、整流变压器、
工频试验变压器、矿用变压器、电抗器、调压变压器、互感器、
其他特种变压器等。
（2）按相数分：单相变压器和三相变压器。
（3）按绕组数量分：双绕组变压器、三绕组变压器和自
耦变压器。
（4）按冷却介质分：油浸式变压器、干式变压器、充气
式变压器等。1.2 机电工程常用设备

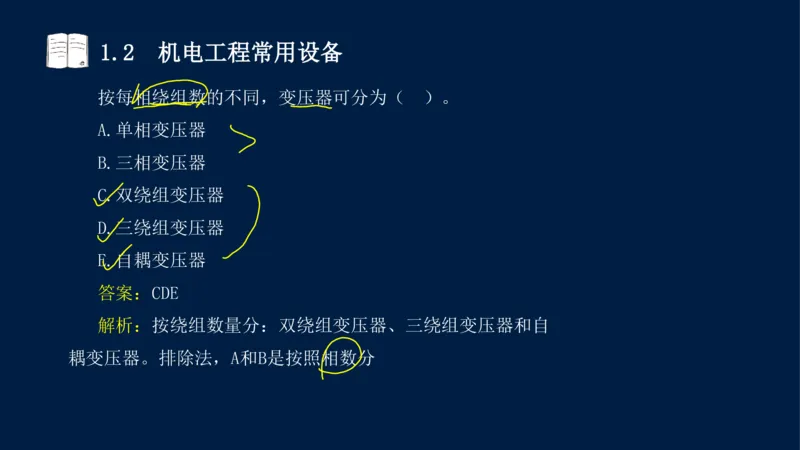

按每相绕组数的不同，变压器可分为（ ）。
A.单相变压器
B.三相变压器
C.双绕组变压器
D.三绕组变压器
E.自耦变压器
答案：CDE
解析：按绕组数量分：双绕组变压器、三绕组变压器和自
耦变压器。排除法，A和B是按照相数分1.2 机电工程常用设备

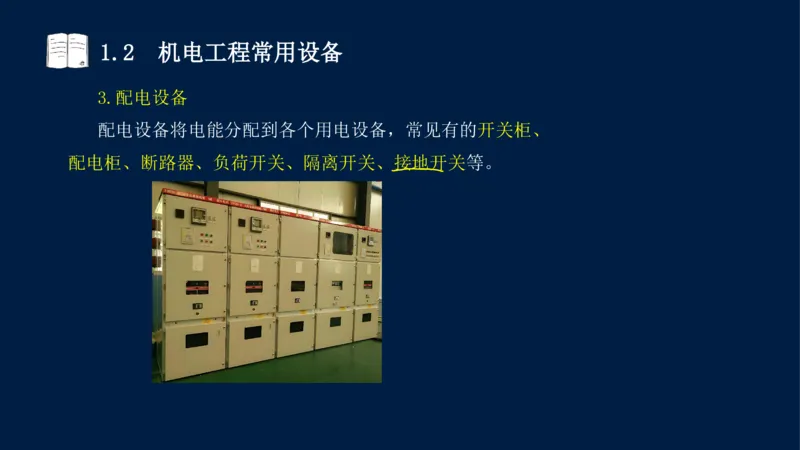

3.配电设备
配电设备将电能分配到各个用电设备，常见有的开关柜、
配电柜、断路器、负荷开关、隔离开关、接地开关等。1.2 机电工程常用设备

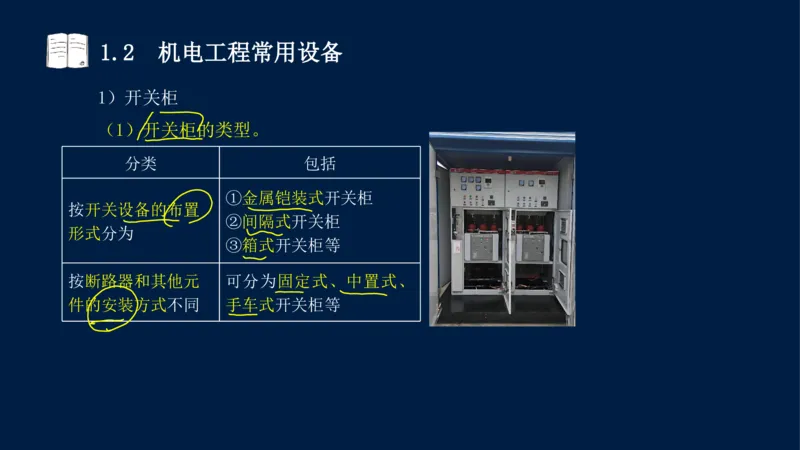

1）开关柜
（1）开关柜的类型。
分类 包括
①金属铠装式开关柜
按开关设备的布置
②间隔式开关柜
形式分为
③箱式开关柜等
按断路器和其他元 可分为固定式、中置式、
件的安装方式不同 手车式开关柜等1.2 机电工程常用设备

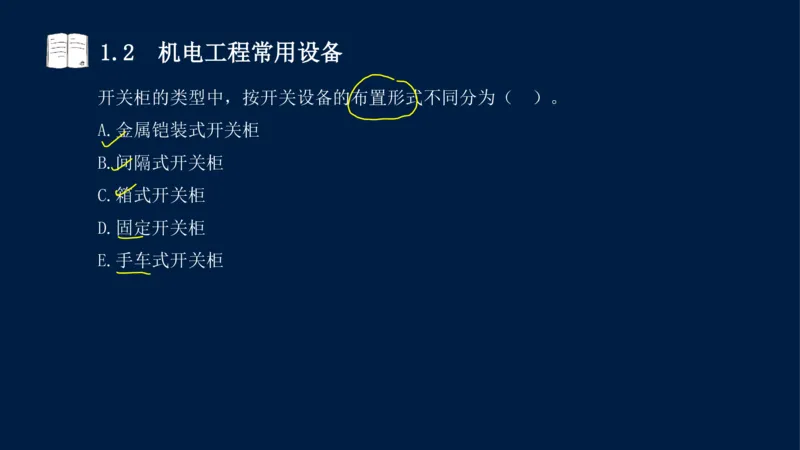

开关柜的类型中，按开关设备的布置形式不同分为（ ）。
A.金属铠装式开关柜
B.间隔式开关柜
C.箱式开关柜
D.固定开关柜
E.手车式开关柜1.2 机电工程常用设备

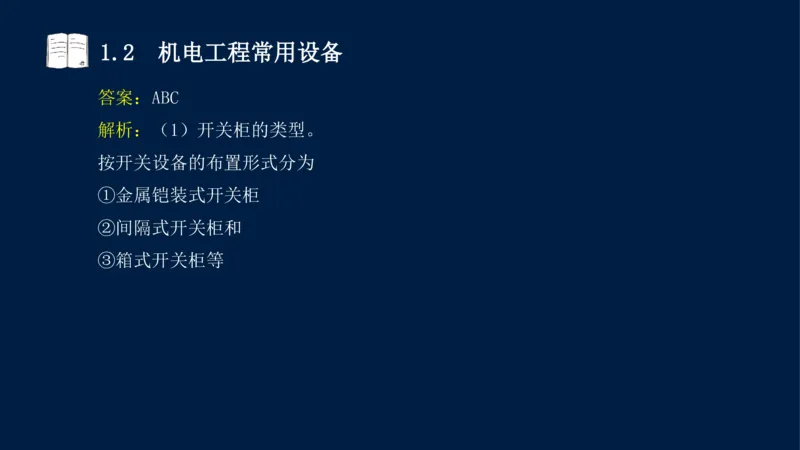

答案：ABC
解析：（1）开关柜的类型。
按开关设备的布置形式分为
①金属铠装式开关柜
②间隔式开关柜和
③箱式开关柜等1.2 机电工程常用设备

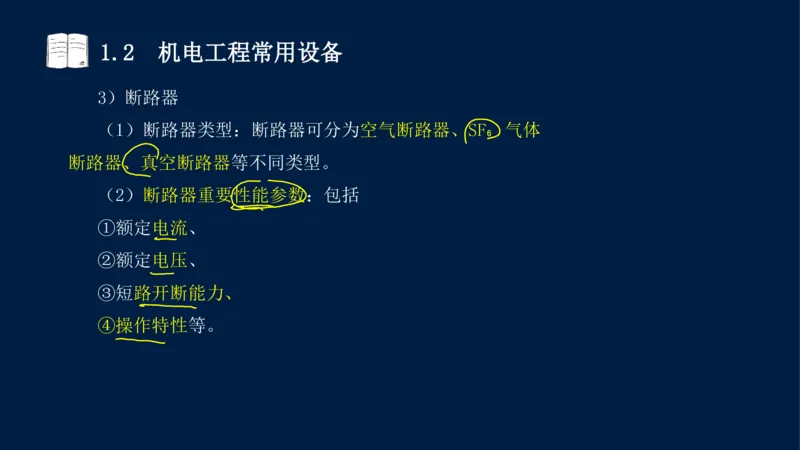

3）断路器
（1）断路器类型：断路器可分为空气断路器、SF₆ 气体
断路器、真空断路器等不同类型。
（2）断路器重要性能参数：包括
①额定电流、
②额定电压、
③短路开断能力、
④操作特性等。1.2 机电工程常用设备

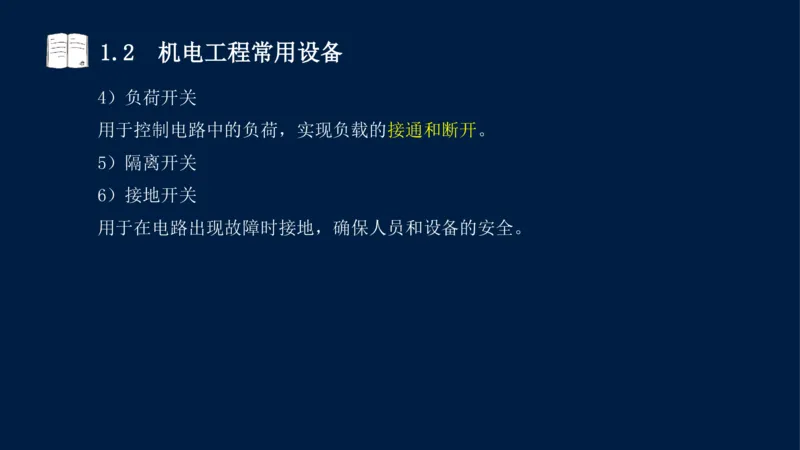

4）负荷开关
用于控制电路中的负荷，实现负载的接通和断开。
5）隔离开关
6）接地开关
用于在电路出现故障时接地，确保人员和设备的安全。1.2 机电工程常用设备

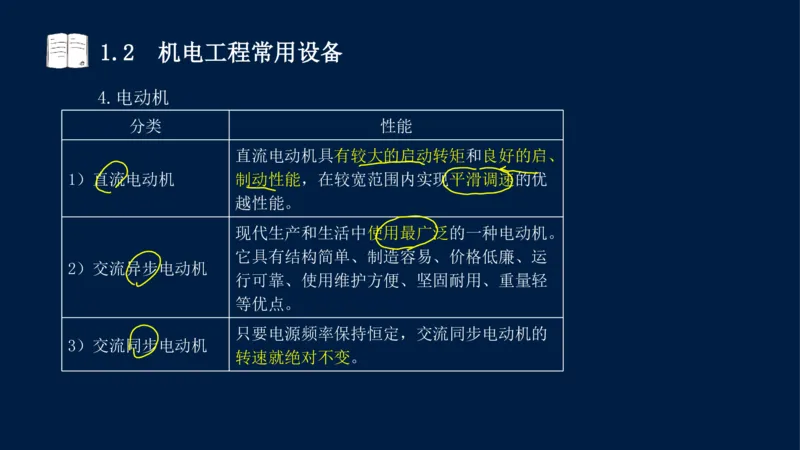

4.电动机
分类 性能
直流电动机具有较大的启动转矩和良好的启、
1）直流电动机 制动性能，在较宽范围内实现平滑调速的优
越性能。
现代生产和生活中使用最广泛的一种电动机。
它具有结构简单、制造容易、价格低廉、运
2）交流异步电动机
行可靠、使用维护方便、坚固耐用、重量轻
等优点。
只要电源频率保持恒定，交流同步电动机的
3）交流同步电动机
转速就绝对不变。1.2 机电工程常用设备

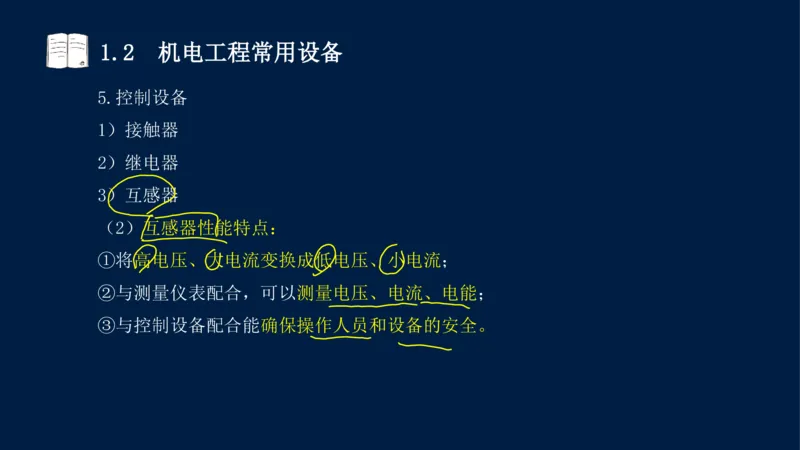

5.控制设备
1）接触器
2）继电器
3）互感器
（2）互感器性能特点：
①将高电压、大电流变换成低电压、小电流；
②与测量仪表配合，可以测量电压、电流、电能；
③与控制设备配合能确保操作人员和设备的安全。1.2 机电工程常用设备

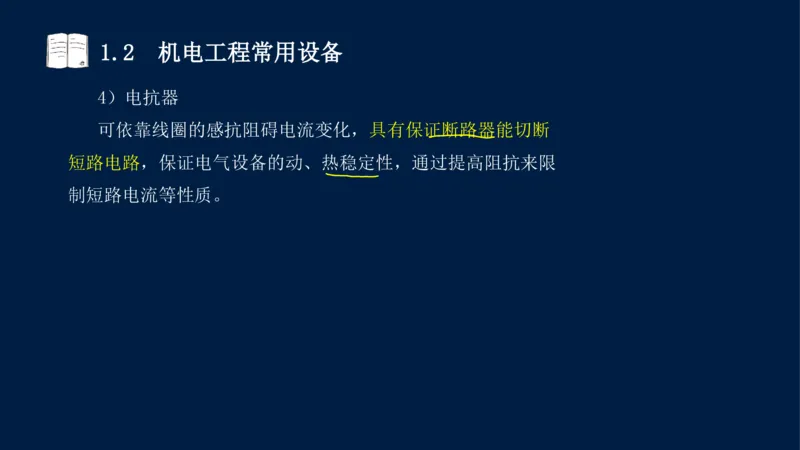

4）电抗器
可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断
短路电路，保证电气设备的动、热稳定性，通过提高阻抗来限
制短路电流等性质。1.2 机电工程常用设备

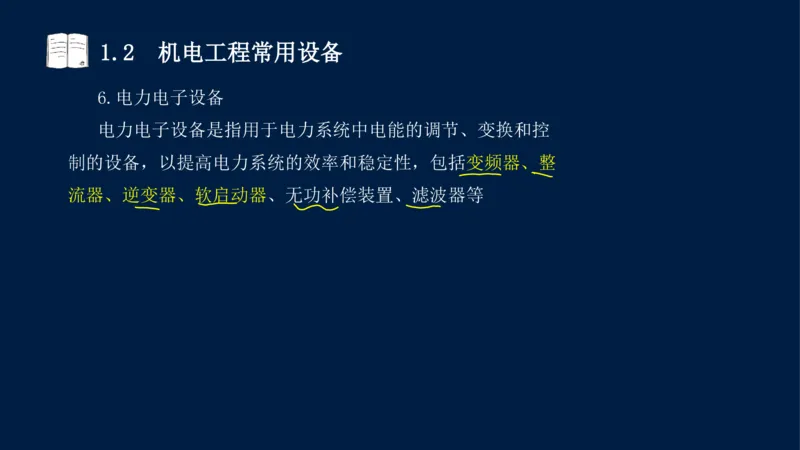

6.电力电子设备
电力电子设备是指用于电力系统中电能的调节、变换和控
制的设备，以提高电力系统的效率和稳定性，包括变频器、整
流器、逆变器、软启动器、无功补偿装置、滤波器等1.2 机电工程常用设备

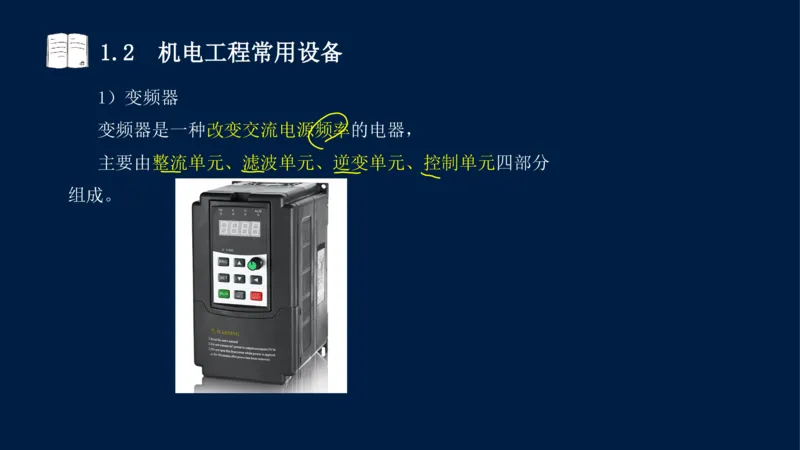

1）变频器
变频器是一种改变交流电源频率的电器，
主要由整流单元、滤波单元、逆变单元、控制单元四部分
组成。1.2 机电工程常用设备

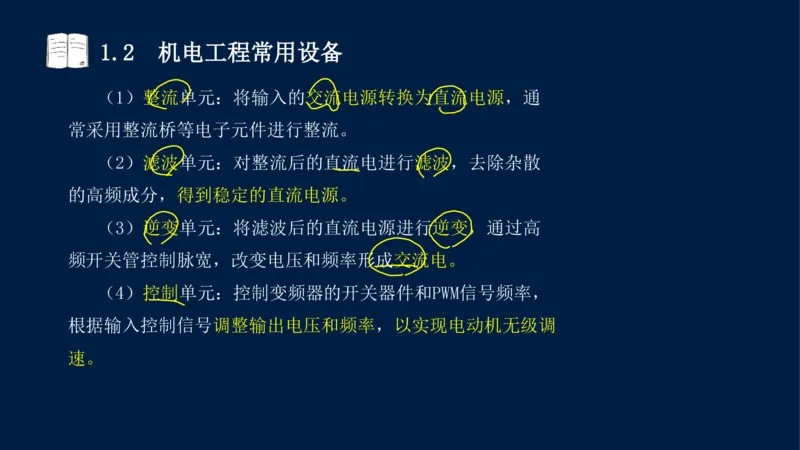

（1）整流单元：将输入的交流电源转换为直流电源，通
常采用整流桥等电子元件进行整流。
（2）滤波单元：对整流后的直流电进行滤波，去除杂散
的高频成分，得到稳定的直流电源。
（3）逆变单元：将滤波后的直流电源进行逆变，通过高
频开关管控制脉宽，改变电压和频率形成交流电。
（4）控制单元：控制变频器的开关器件和PWM信号频率，
根据输入控制信号调整输出电压和频率，以实现电动机无级调
速。1.2 机电工程常用设备

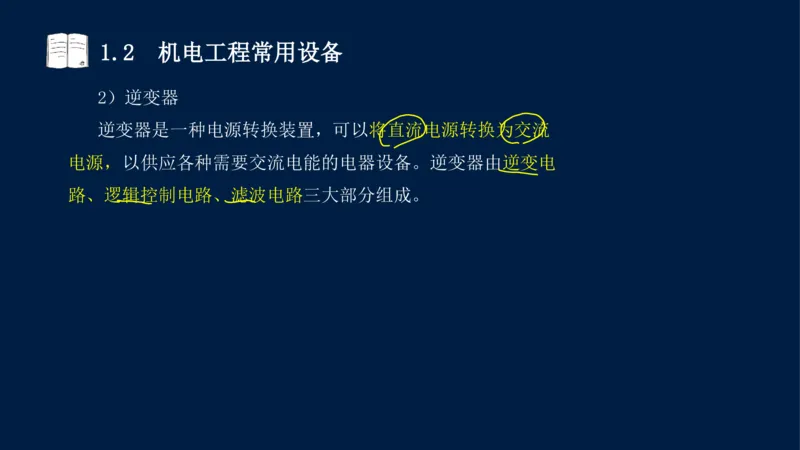

2）逆变器
逆变器是一种电源转换装置，可以将直流电源转换为交流
电源，以供应各种需要交流电能的电器设备。逆变器由逆变电
路、逻辑控制电路、滤波电路三大部分组成。1.2 机电工程常用设备
3）整流器
（1）整流器是一种将交流电转换为直流电的装置或元件。
它的基本工作原理是基于半导体器件的特性和电流方向的
控制。
4）软启动器1.2 机电工程常用设备
下列属于电力电子设备的有（ ）。
A.变频器
B.整流器
C.逆变器
D.软启动器
E.断路器
答案：ABCD
解析：电力电子设备包括变频器、整流器、逆变器、软启
动器、无功补偿装置、滤波器等，E选项断路器属于“配电设
备”
