039（航班信息显示系统）
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务

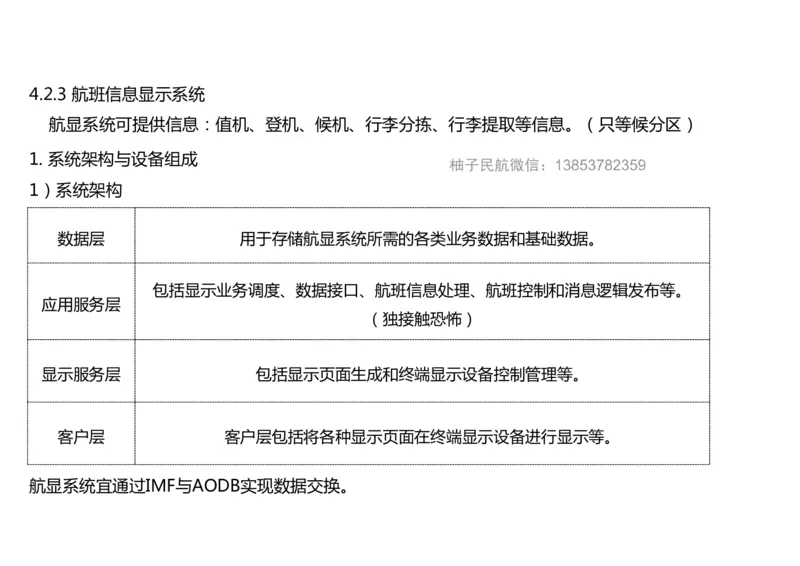

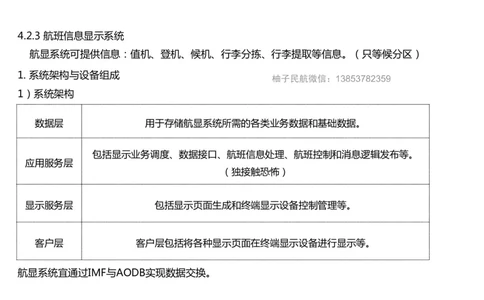

精讲课程（2024版教材）4.2.3 航班信息显示系统
航显系统可提供信息：值机、登机、候机、行李分拣、行李提取等信息。（只等候分区）
1. 系统架构与设备组成
1）系统架构
数据层 用于存储航显系统所需的各类业务数据和基础数据。
包括显示业务调度、数据接口、航班信息处理、航班控制和消息逻辑发布等。
应用服务层
（独接触恐怖）
显示服务层 包括显示页面生成和终端显示设备控制管理等。
客户层 客户层包括将各种显示页面在终端显示设备进行显示等。

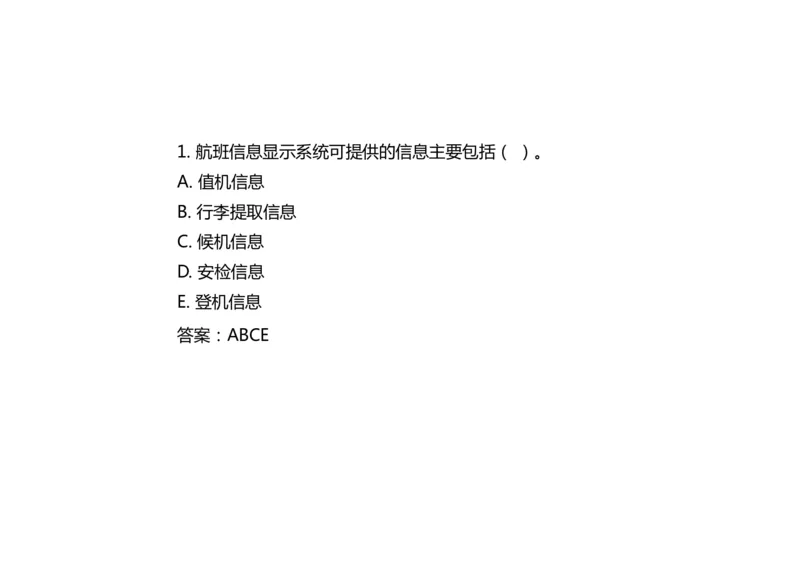

航显系统宜通过IMF与AODB实现数据交换。1. 航班信息显示系统可提供的信息主要包括（ ）。
A. 值机信息
B. 行李提取信息
C. 候机信息
D. 安检信息
E. 登机信息

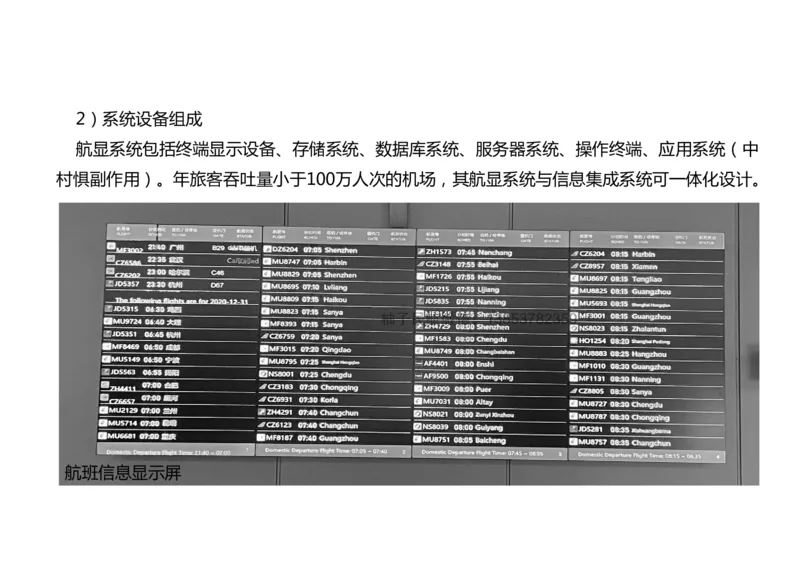

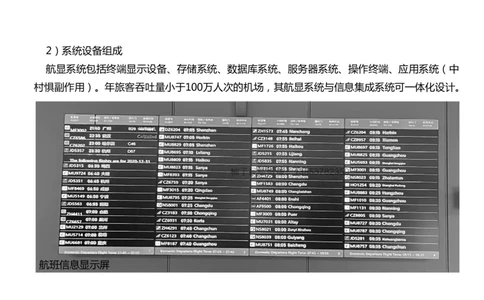

答案：ABCE2）系统设备组成
航显系统包括终端显示设备、存储系统、数据库系统、服务器系统、操作终端、应用系统（中
村惧副作用）。年旅客吞吐量小于100万人次的机场，其航显系统与信息集成系统可一体化设计。

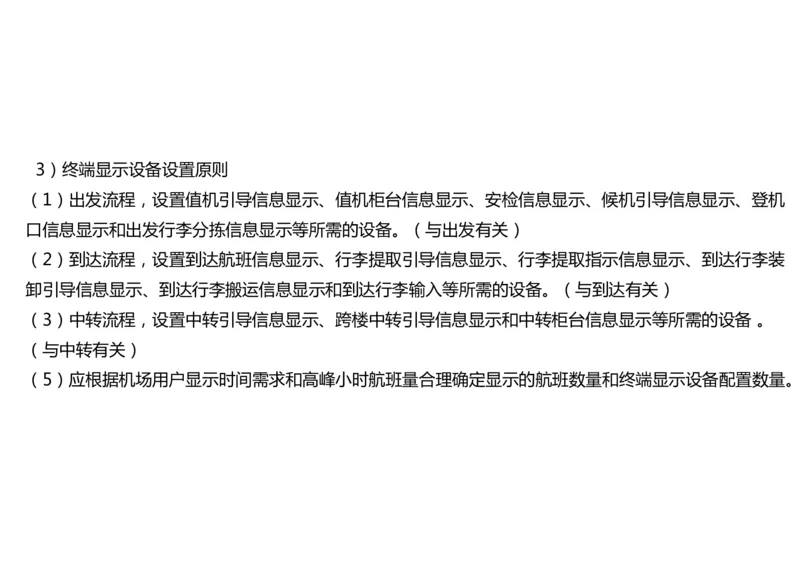

航班信息显示屏3）终端显示设备设置原则
（1）出发流程，设置值机引导信息显示、值机柜台信息显示、安检信息显示、候机引导信息显示、登机
口信息显示和出发行李分拣信息显示等所需的设备。（与出发有关）
（2）到达流程，设置到达航班信息显示、行李提取引导信息显示、行李提取指示信息显示、到达行李装
卸引导信息显示、到达行李搬运信息显示和到达行李输入等所需的设备。（与到达有关）
（3）中转流程，设置中转引导信息显示、跨楼中转引导信息显示和中转柜台信息显示等所需的设备 。
（与中转有关）
（5）应根据机场用户显示时间需求和高峰小时航班量合理确定显示的航班数量和终端显示设备配置数量。2. 系统功能
（2）应实现航班计划、航班动态和航班基础数据管理功能，并根据显示业务需求完成航班信息的
处理。当航显系统与IMF数据接口中断，航显系统通过航班信息管理功能完成航班信息的增加、删
除和修改。
（4）当航班状态变更为起飞、到达和取消后，航班信息结束显示的时间应可调，操作界面友好。
（7）应能够灵活配置终端显示设备的显示行数、颜色、字体和文字大小等。
（8）应显示中文和满足机场运行需求的其他语言。多语言可同屏、分屏或交替显示，交替显示时
间间隔应可调。
（11）应具有日志记录和查询功能。
（12）控制设备应具有自动重连功能，在无法建立连接或者建立连接后无法正常传输数据的情况
下，操作终端应提示和报警。
（13）终端显示设备在供电断电恢复后应自动恢复显示。

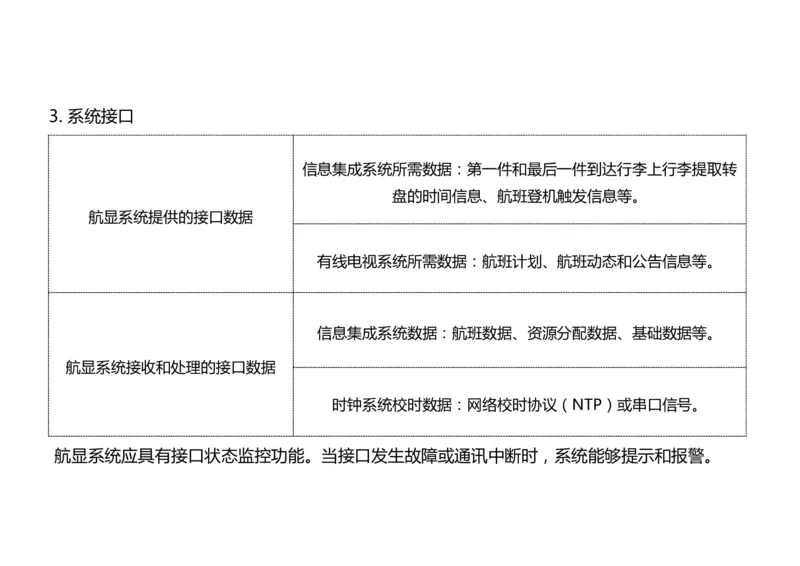

（14）应支持一个航班至少3个代码共享。3. 系统接口
信息集成系统所需数据：第一件和最后一件到达行李上行李提取转
盘的时间信息、航班登机触发信息等。
航显系统提供的接口数据
有线电视系统所需数据：航班计划、航班动态和公告信息等。
信息集成系统数据：航班数据、资源分配数据、基础数据等。
航显系统接收和处理的接口数据
时钟系统校时数据：网络校时协议（NTP）或串口信号。

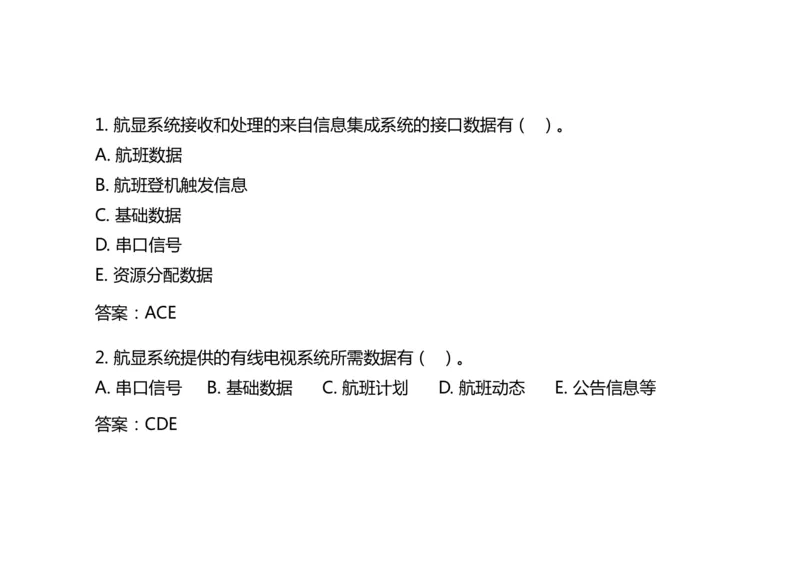

航显系统应具有接口状态监控功能。当接口发生故障或通讯中断时，系统能够提示和报警。1. 航显系统接收和处理的来自信息集成系统的接口数据有（ ）。
A. 航班数据
B. 航班登机触发信息
C. 基础数据
D. 串口信号
E. 资源分配数据
答案：ACE
2. 航显系统提供的有线电视系统所需数据有（ ）。
A. 串口信号 B. 基础数据 C. 航班计划 D. 航班动态 E. 公告信息等

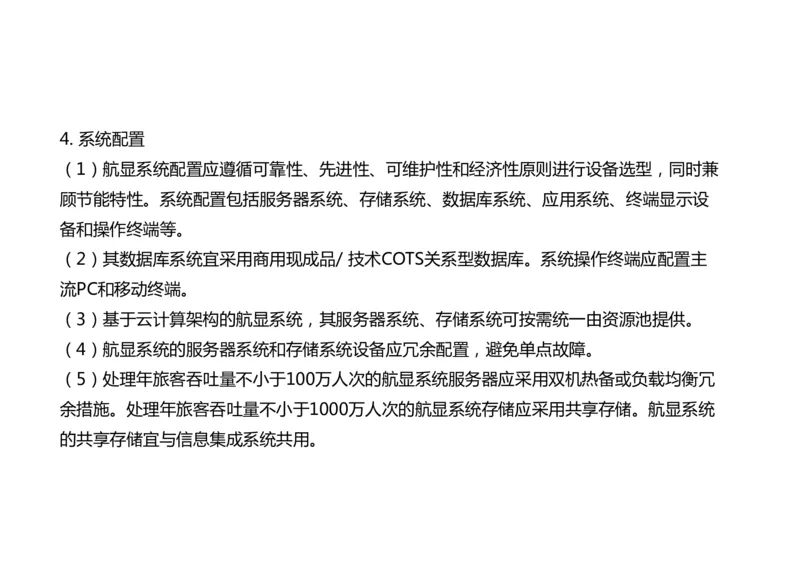

答案：CDE4. 系统配置
（1）航显系统配置应遵循可靠性、先进性、可维护性和经济性原则进行设备选型，同时兼
顾节能特性。系统配置包括服务器系统、存储系统、数据库系统、应用系统、终端显示设
备和操作终端等。
（2）其数据库系统宜采用商用现成品/ 技术COTS关系型数据库。系统操作终端应配置主
流PC和移动终端。
（3）基于云计算架构的航显系统，其服务器系统、存储系统可按需统一由资源池提供。
（4）航显系统的服务器系统和存储系统设备应冗余配置，避免单点故障。
（5）处理年旅客吞吐量不小于100万人次的航显系统服务器应采用双机热备或负载均衡冗
余措施。处理年旅客吞吐量不小于1000万人次的航显系统存储应采用共享存储。航显系统

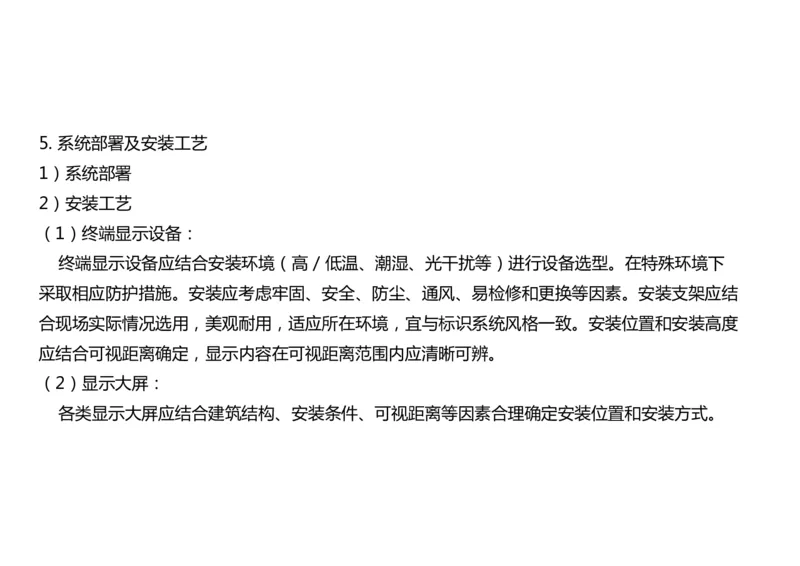

的共享存储宜与信息集成系统共用。5. 系统部署及安装工艺
1）系统部署
2）安装工艺
（1）终端显示设备：
终端显示设备应结合安装环境（高 / 低温、潮湿、光干扰等）进行设备选型。在特殊环境下
采取相应防护措施。安装应考虑牢固、安全、防尘、通风、易检修和更换等因素。安装支架应结
合现场实际情况选用，美观耐用，适应所在环境，宜与标识系统风格一致。安装位置和安装高度
应结合可视距离确定，显示内容在可视距离范围内应清晰可辨。
（2）显示大屏：
各类显示大屏应结合建筑结构、安装条件、可视距离等因素合理确定安装位置和安装方式。
