专题13 带电粒子在组（复）合场中运动的核心问题
目录
一．电偏转、磁偏转的区别与联系问题
二．带电粒子在叠加场中的匀速直线与匀速圆周
三．带电粒子在叠加场中的复杂曲线运动及洛伦兹力的冲量
一．电偏转、磁偏转的区别与联系问题
1.组合场
电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现。
2.分析思路
带电粒子在电场、磁场组合场中的运动是指粒子从电场到磁场或从磁场到电场的运动。通常按时间的先后
顺序将粒子的运动过程分成若干个小过程，在每一运动过程中从粒子的受力性质、受力方向和速度方向的
关系入手，分析粒子在电场中做什么运动，在磁场中做什么运动。

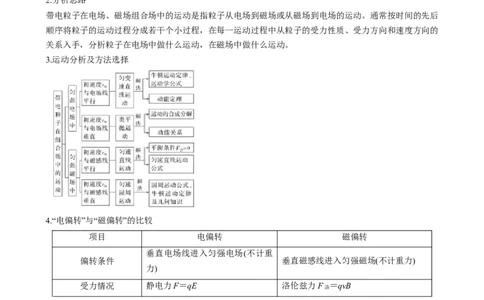

3.运动分析及方法选择
4.“电偏转”与“磁偏转”的比较
项目 电偏转 磁偏转
垂直电场线进入匀强电场(不计重
偏转条件 垂直磁感线进入匀强磁场(不计重力)
力)
受力情况 静电力F＝qE 洛伦兹力F ＝qvB
洛
大小、方向不变 大小不变，方向时刻与v垂直
运动类型 类平抛运动 匀速圆周运动
圆或圆的一部分
抛物线
运动轨迹
求解方法 偏移距离y和偏转角θ要结合圆的几何关系通过
x＝vt，a＝ ，偏移距离y＝
0at2，偏转角tan φ＝ ＝ 圆周运动的规律求解，r＝ ，T＝ ，t
＝ T
动能 变大 不变
二．带电粒子在叠加场中的匀速直线与匀速圆周
1.叠加场
电场、磁场、重力场叠加，或其中某两场叠加。
2.是否考虑粒子重力
对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与静电力或磁场力相比太小，可以忽略；
而对于一些实际物体，如带电小球、液滴、尘埃等一般应当考虑其重力。
3.带电粒子在叠加场中的常见运动
静止或匀速直线运动 当带电粒子在叠加场中所受合力为零时，将处于静止状态或匀速直线运动状态
匀速圆周运动 当带电粒子所受的重力与静电力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动

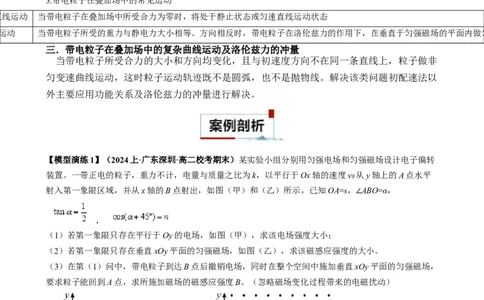

三．带电粒子在叠加场中的复杂曲线运动及洛伦兹力的冲量
当带电粒子所受合力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非
匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线。解决该类问题初配速法以
外主要应用功能关系及洛伦兹力的冲量进行解决。
【模型演练1】（2024上·广东深圳·高二校考期末）某实验小组分别用匀强电场和匀强磁场设计电子偏转
装置。一带正电的粒子，重力不计，电量与质量之比为k，以平行于Ox轴的速度v0 从y轴上的A点水平
射入第一象限区域，并从x轴的B点射出，如图（甲）和（乙）所示。已知OA=s， ABO=α，
∠
，
（1）若第一象限只存在平行于Oy的电场，如图（甲），求该电场强度大小；
（2）若第一象限只存在垂直xOy平面的匀强磁场，如图（乙），求该磁感应强度的大小。
（3）在第（1）问中，带电粒子到达B点后撤销电场，同时在整个空间中施加垂直xOy平面的匀强磁场，
要求粒子能回到A点，求所施加磁场的磁感应强度B。（忽略磁场变化过程带来的电磁扰动）
【模型演练2】．（2024·陕西咸阳·统考一模）现代科技可以利用电场、磁场对带电粒子的作用来控制其
运动轨迹，让其到达所需的位置，在现代科学技术、生产生活、仪器电器等方、面有广泛的应用。如图所
示是此种仪器中电磁场的简化示意图。以竖直向上为y轴正方向建立直角坐标系，该真空中存在方向沿x轴正方向、电场强度大小 的匀强电场和方向垂直xOy平面向外、磁感应强度大小B=0.5T
的匀强磁场。原点O处的粒子源连续不断地发射速度大小和方向一定、质量 、电荷量
q=2×10 6 C的带正电的粒子束，粒子恰能在 平面内做直线运动，重力加速度为 ，
不计粒子间的相互作用。
⁻
（1）求粒子发射的速度大小和方向；
（2）若保持粒子束的初速度不变，在粒子从O点射出时立即撤去磁场，求粒子从O点射出后再次运动到
y轴过程中，重力所做的功（不考虑磁场变化产生的影响）；
（3）若保持E、B初始状态和粒子束的初速度不变，在粒子束运动过程中，突然将电场变为竖直向上、
场
强大小变为 ，求从O点射出的所有粒子第一次打在x轴上的坐标范围（不考虑电场变化产
生的影响）。

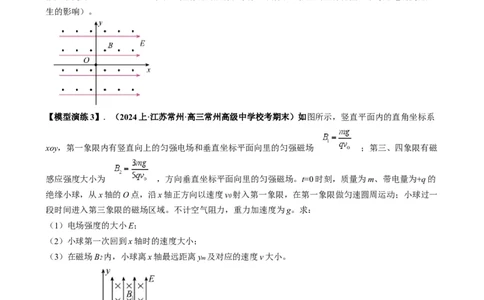

【模型演练3】．（2024上·江苏常州·高三常州高级中学校考期末）如图所示，竖直平面内的直角坐标系
xoy，第一象限内有竖直向上的匀强电场和垂直坐标平面向里的匀强磁场 ；第三、四象限有磁
感应强度大小为 ，方向垂直坐标平面向里的匀强磁场。t=0时刻，质量为m、带电量为+q的
绝缘小球，从x轴的O点，沿x轴正方向以速度v0 射入第一象限，在第一象限做匀速圆周运动；小球过一
段时间进入第三象限的磁场区域。不计空气阻力，重力加速度为g。求：
（1）电场强度的大小E；
（2）小球第一次回到x轴时的速度大小；
（3）在磁场B2 内，小球离x轴最远距离ym 及对应的速度v大小。
1．（2024上·山西太原·高三统考期末）如图所示，平面直角坐标系 的第一象限内有竖直向上的
匀强电场，虚线圆内有垂直纸面向外的匀强磁场。虚线圆的圆心 在 轴上，半径为 ，。质量为 ，电荷量为 的粒子从圆上 点以速度 正对圆心 射入磁
场，并从坐标原点 射出磁场。粒子在电场中运动，
恰好经过第一象限的 点。已知 与 轴负方向的夹角 ，粒子重力不计。
求：
（1）电场强度 与磁感应强度 的比值；
（2）粒子从 运动到 的时间。

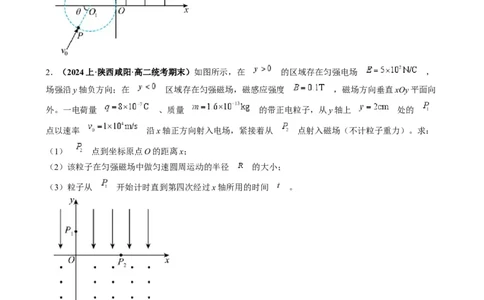

2．（2024上·陕西咸阳·高二统考期末）如图所示，在 的区域存在匀强电场 ，
场强沿y轴负方向；在 区域存在匀强磁场，磁感应强度 ，磁场方向垂直xOy平面向
外。一电荷量 、质量 的带正电粒子，从y轴上 处的
点以速率 沿x轴正方向射入电场，紧接着从 点射入磁场（不计粒子重力）。求：
（1） 点到坐标原点O的距离x；
（2）该粒子在匀强磁场中做匀速圆周运动的半径 的大小；
（3）粒子从 开始计时直到第四次经过x轴所用的时间 。
3．（2024上·湖南常德·高三统考期末）如图所示，一质量为m、带电荷量为-q的粒子，以速度v0 从O点
沿y轴正方向射入磁感应强度为B的圆形匀强磁场区域，磁场方向垂直纸面向里，粒子飞出磁场区域后，
从b点处穿过x轴，速度方向与x轴正方向的夹角为 ，并进入场强为E、方向沿x轴正方向的匀强
电场中，之后通过了b点正下方的c点（图中未画出），不计粒子重力。求：
（1）b点与O点的距离；
（2）圆形匀强磁场区域的最小半径；
（3）b点到c点的距离。4．（2024·新疆乌鲁木齐·统考一模）如图所示，在 的空间中存在匀强电场，电场强度大小为
E，方向沿y轴负方向；在 的空间中存在匀强磁场，磁感应强度大小为B，方向垂直 平
面（纸面）向外。一带正电的粒子（重力不计），从y轴上A点以水平初速度v0 沿x轴正方向射入电场
中，之后粒子在电场、磁场中做周期性运动。已知 ，粒子每次进、出磁场时两点间的距离均为
d。
（1）求粒子第一次经过x轴的位置距坐标原点的距离 ；
（2）若 ，求粒子在电场中的运动轨迹的相邻的两交点间的距离 。
【答案】（1） ；（2）

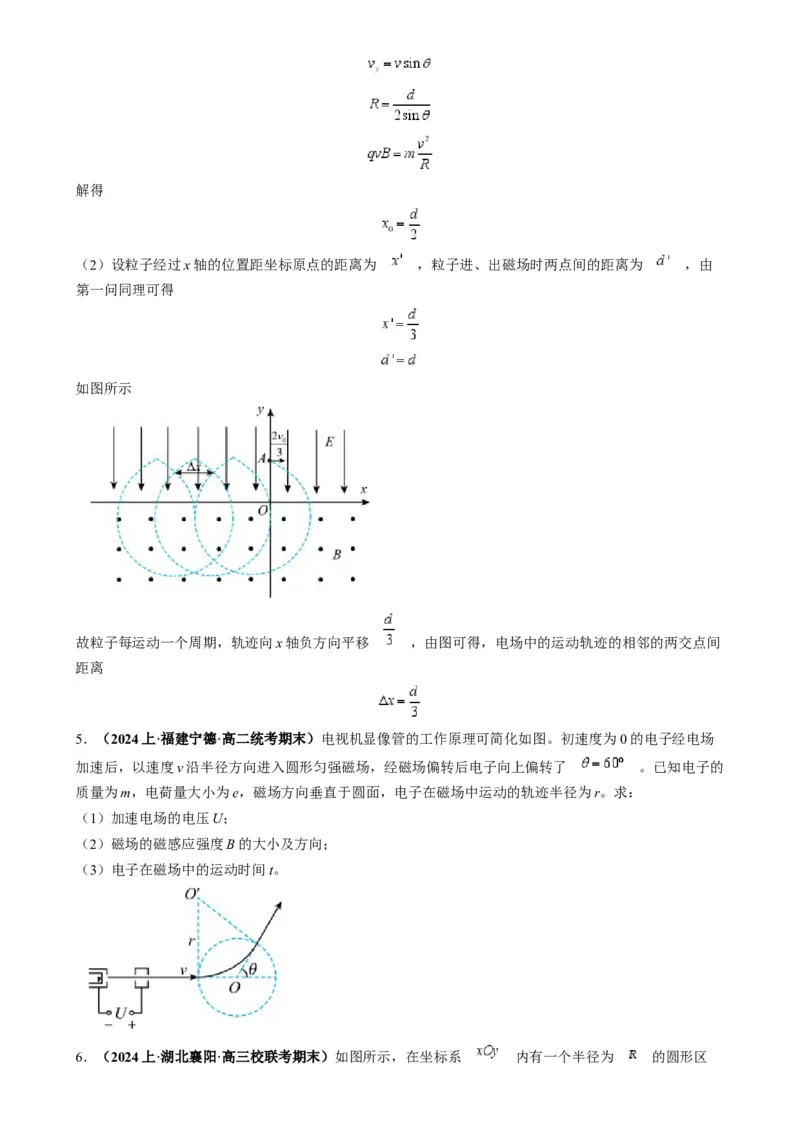

【详解】（1）粒子的运动轨迹如图所示，设粒子在电场中的加速度为a，运动时间为t，粒子离开电场时
的速度大小为v、方向与x轴正方向夹角为θ，y轴方向的分速度为vy ；粒子在磁场中做圆周运动的半径为
R，由类平抛运动和圆周运动的规律得解得
（2）设粒子经过x轴的位置距坐标原点的距离为 ，粒子进、出磁场时两点间的距离为 ，由
第一问同理可得
如图所示
故粒子每运动一个周期，轨迹向x轴负方向平移 ，由图可得，电场中的运动轨迹的相邻的两交点间
距离
5．（2024上·福建宁德·高二统考期末）电视机显像管的工作原理可简化如图。初速度为0的电子经电场
加速后，以速度v沿半径方向进入圆形匀强磁场，经磁场偏转后电子向上偏转了 。已知电子的
质量为m，电荷量大小为e，磁场方向垂直于圆面，电子在磁场中运动的轨迹半径为r。求：
（1）加速电场的电压U；
（2）磁场的磁感应强度B的大小及方向；
（3）电子在磁场中的运动时间t。

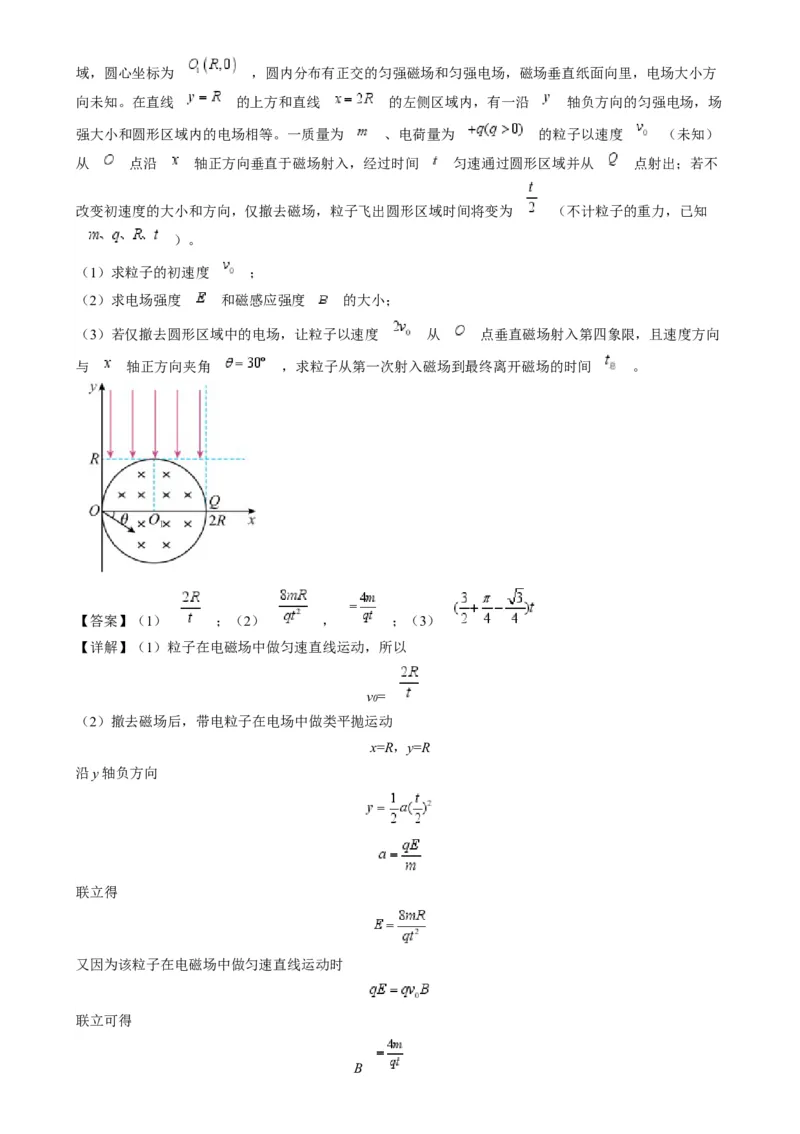

6．（2024上·湖北襄阳·高三校联考期末）如图所示，在坐标系 内有一个半径为 的圆形区域，圆心坐标为 ，圆内分布有正交的匀强磁场和匀强电场，磁场垂直纸面向里，电场大小方
向未知。在直线 的上方和直线 的左侧区域内，有一沿 轴负方向的匀强电场，场
强大小和圆形区域内的电场相等。一质量为 、电荷量为 的粒子以速度 （未知）
从 点沿 轴正方向垂直于磁场射入，经过时间 匀速通过圆形区域并从 点射出；若不
改变初速度的大小和方向，仅撤去磁场，粒子飞出圆形区域时间将变为 （不计粒子的重力，已知
）。
（1）求粒子的初速度 ；
（2）求电场强度 和磁感应强度 的大小；
（3）若仅撤去圆形区域中的电场，让粒子以速度 从 点垂直磁场射入第四象限，且速度方向
与 轴正方向夹角 ，求粒子从第一次射入磁场到最终离开磁场的时间 。
【答案】（1） ；（2） ， ；（3）
【详解】（1）粒子在电磁场中做匀速直线运动，所以
v0=
（2）撤去磁场后，带电粒子在电场中做类平抛运动
x=R，y=R
沿y轴负方向
联立得
又因为该粒子在电磁场中做匀速直线运动时
联立可得

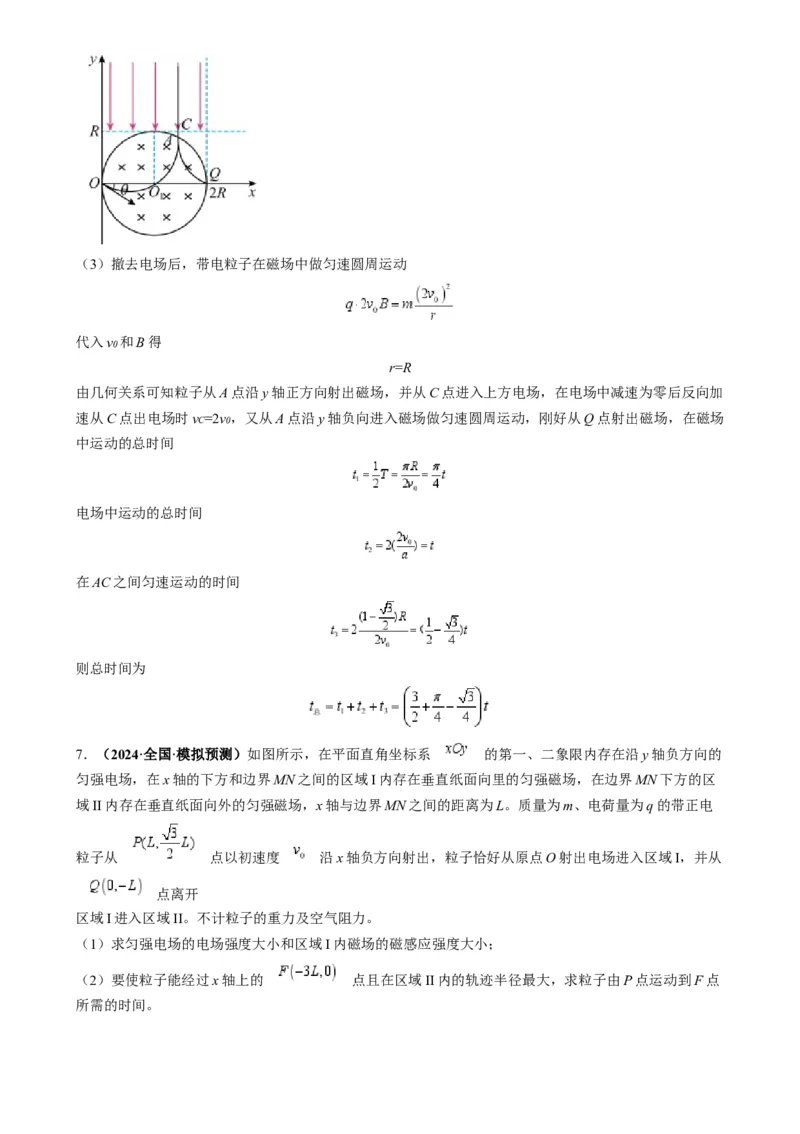

B（3）撤去电场后，带电粒子在磁场中做匀速圆周运动
代入v0 和B得
r=R
由几何关系可知粒子从A点沿y轴正方向射出磁场，并从C点进入上方电场，在电场中减速为零后反向加
速从C点出电场时vC=2v0 ，又从A点沿y轴负向进入磁场做匀速圆周运动，刚好从Q点射出磁场，在磁场
中运动的总时间
电场中运动的总时间
在AC之间匀速运动的时间
则总时间为
7．（2024·全国·模拟预测）如图所示，在平面直角坐标系 的第一、二象限内存在沿y轴负方向的
匀强电场，在x轴的下方和边界MN之间的区域I内存在垂直纸面向里的匀强磁场，在边界MN下方的区
域II内存在垂直纸面向外的匀强磁场，x轴与边界MN之间的距离为L。质量为m、电荷量为q的带正电
粒子从 点以初速度 沿x轴负方向射出，粒子恰好从原点O射出电场进入区域I，并从
点离开
区域I进入区域II。不计粒子的重力及空气阻力。
（1）求匀强电场的电场强度大小和区域I内磁场的磁感应强度大小；
（2）要使粒子能经过x轴上的 点且在区域II内的轨迹半径最大，求粒子由P点运动到F点

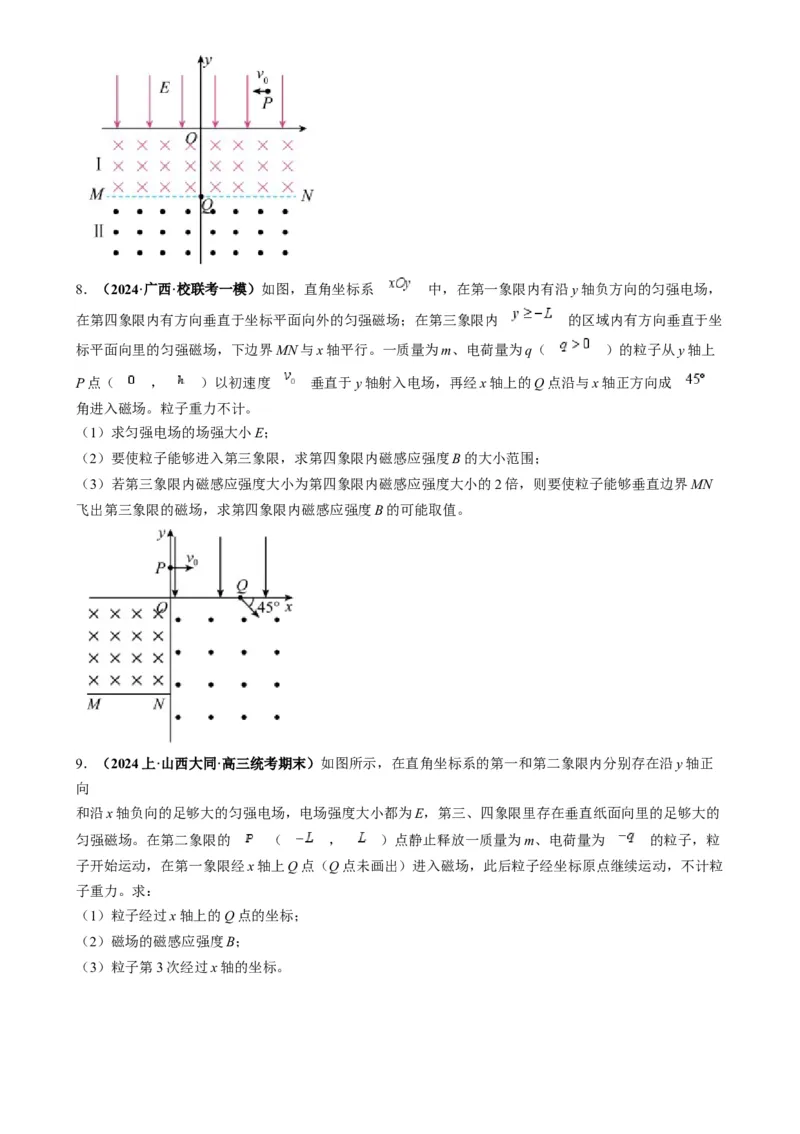

所需的时间。8．（2024·广西·校联考一模）如图，直角坐标系 中，在第一象限内有沿y轴负方向的匀强电场，
在第四象限内有方向垂直于坐标平面向外的匀强磁场；在第三象限内 的区域内有方向垂直于坐
标平面向里的匀强磁场，下边界MN与x轴平行。一质量为m、电荷量为q（ ）的粒子从y轴上
P点（ ， ）以初速度 垂直于y轴射入电场，再经x轴上的Q点沿与x轴正方向成
角进入磁场。粒子重力不计。
（1）求匀强电场的场强大小E；
（2）要使粒子能够进入第三象限，求第四象限内磁感应强度B的大小范围；
（3）若第三象限内磁感应强度大小为第四象限内磁感应强度大小的2倍，则要使粒子能够垂直边界MN
飞出第三象限的磁场，求第四象限内磁感应强度B的可能取值。
9．（2024上·山西大同·高三统考期末）如图所示，在直角坐标系的第一和第二象限内分别存在沿y轴正
向
和沿x轴负向的足够大的匀强电场，电场强度大小都为E，第三、四象限里存在垂直纸面向里的足够大的
匀强磁场。在第二象限的 （ ， ）点静止释放一质量为m、电荷量为 的粒子，粒
子开始运动，在第一象限经x轴上Q点（Q点未画出）进入磁场，此后粒子经坐标原点继续运动，不计粒
子重力。求：
（1）粒子经过x轴上的Q点的坐标；
（2）磁场的磁感应强度B；

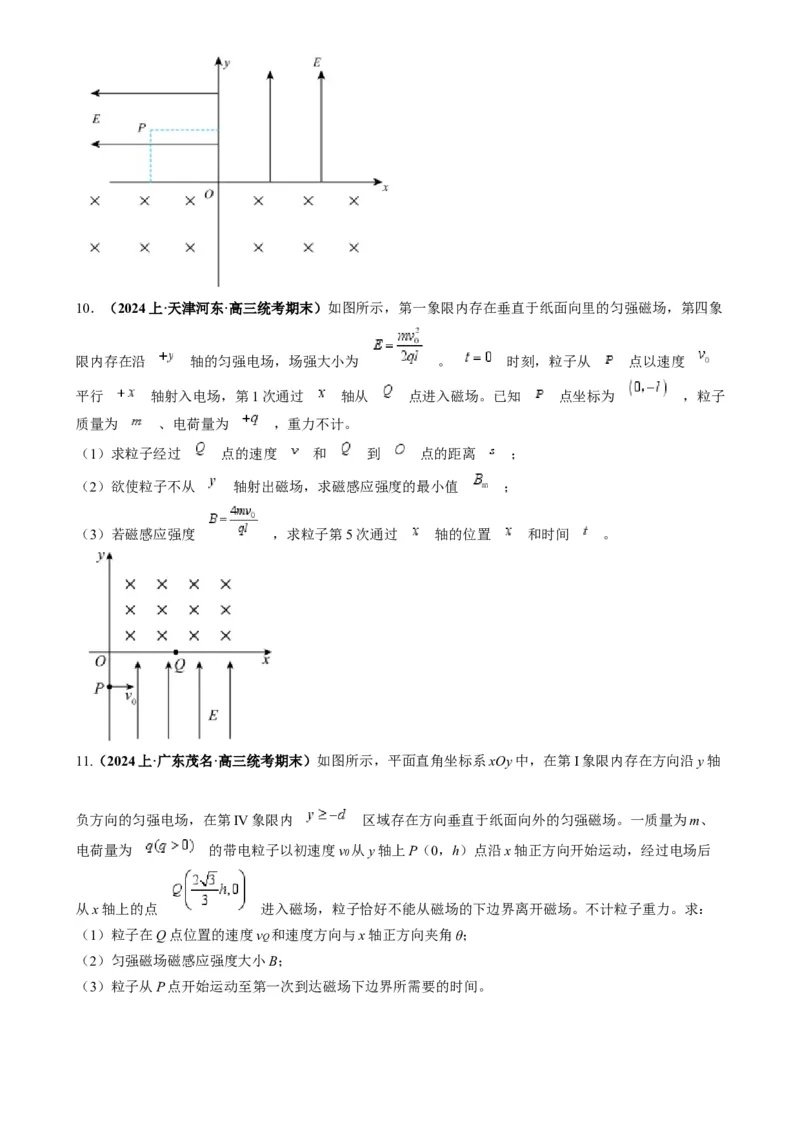

（3）粒子第3次经过x轴的坐标。10．（2024上·天津河东·高三统考期末）如图所示，第一象限内存在垂直于纸面向里的匀强磁场，第四象
限内存在沿 轴的匀强电场，场强大小为 。 时刻，粒子从 点以速度
平行 轴射入电场，第1次通过 轴从 点进入磁场。已知 点坐标为 ，粒子
质量为 、电荷量为 ，重力不计。
（1）求粒子经过 点的速度 和 到 点的距离 ；
（2）欲使粒子不从 轴射出磁场，求磁感应强度的最小值 ；
（3）若磁感应强度 ，求粒子第5次通过 轴的位置 和时间 。
11.（2024上·广东茂名·高三统考期末）如图所示，平面直角坐标系xOy中，在第I象限内存在方向沿y轴
负方向的匀强电场，在第IV象限内 区域存在方向垂直于纸面向外的匀强磁场。一质量为m、
电荷量为 的带电粒子以初速度v0 从y轴上P（0，h）点沿x轴正方向开始运动，经过电场后
从x轴上的点 进入磁场，粒子恰好不能从磁场的下边界离开磁场。不计粒子重力。求：
（1）粒子在Q点位置的速度vQ 和速度方向与x轴正方向夹角θ；
（2）匀强磁场磁感应强度大小B；

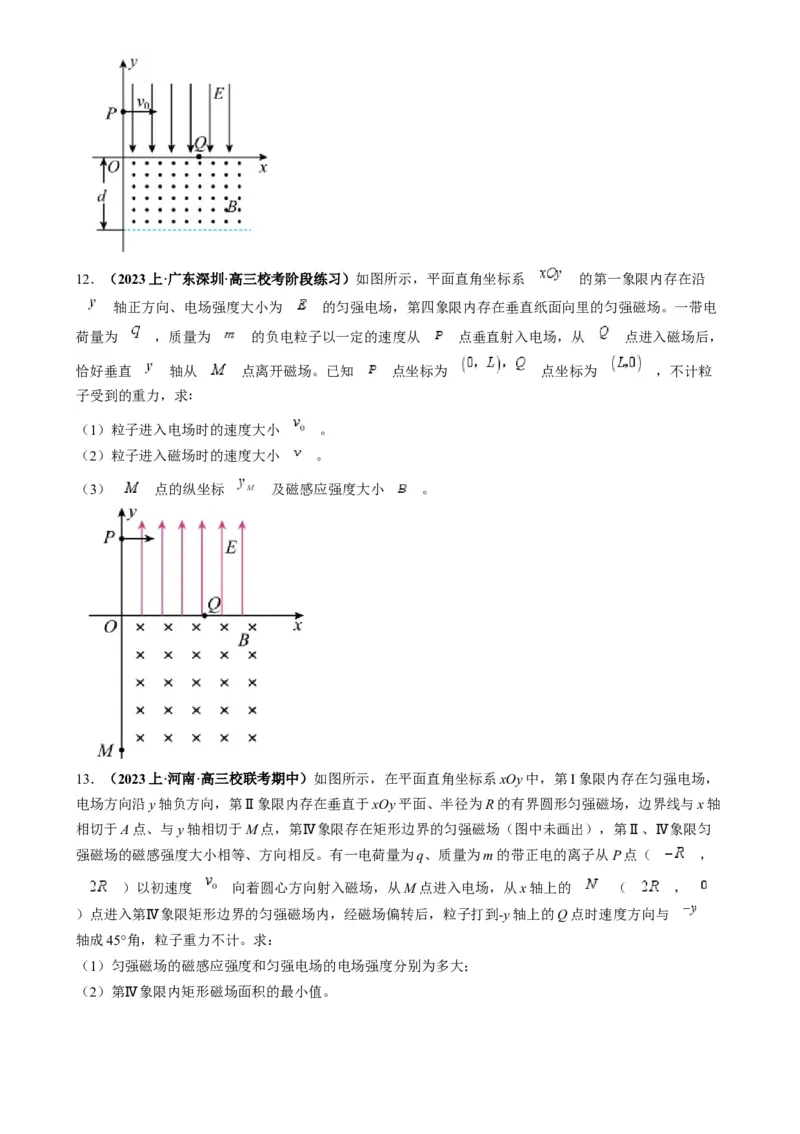

（3）粒子从P点开始运动至第一次到达磁场下边界所需要的时间。12．（2023上·广东深圳·高三校考阶段练习）如图所示，平面直角坐标系 的第一象限内存在沿
轴正方向、电场强度大小为 的匀强电场，第四象限内存在垂直纸面向里的匀强磁场。一带电
荷量为 ，质量为 的负电粒子以一定的速度从 点垂直射入电场，从 点进入磁场后，
恰好垂直 轴从 点离开磁场。已知 点坐标为 点坐标为 ，不计粒
子受到的重力，求
（1）粒子进入电场∶时的速度大小 。
（2）粒子进入磁场时的速度大小 。
（3） 点的纵坐标 及磁感应强度大小 。
13．（2023上·河南·高三校联考期中）如图所示，在平面直角坐标系xOy中，第I象限内存在匀强电场，
电场方向沿y轴负方向，第Ⅱ象限内存在垂直于xOy平面、半径为R的有界圆形匀强磁场，边界线与x轴
相切于A点、与y轴相切于M点，第Ⅳ象限存在矩形边界的匀强磁场（图中未画出），第Ⅱ、Ⅳ象限匀
强磁场的磁感强度大小相等、方向相反。有一电荷量为q、质量为m的带正电的离子从P点（ ，
）以初速度 向着圆心方向射入磁场，从M点进入电场，从x轴上的 （ ，
）点进入第Ⅳ象限矩形边界的匀强磁场内，经磁场偏转后，粒子打到-y轴上的Q点时速度方向与
轴成45°角，粒子重力不计。求：
（1）匀强磁场的磁感应强度和匀强电场的电场强度分别为多大；
（2）第Ⅳ象限内矩形磁场面积的最小值。14.（2023·云南·校联考模拟预测）如图所示，xOy平面直角坐标系第三象限内存在沿y轴正方向的匀强电
场，电场强度为E，第一象限内存在垂直坐标平面的匀强磁场（未画出），MN是长度为L的绝缘挡板，
放在第一象限中，使MNPO构成边长为L的正方形。一带电量为q、质量为m的带正电粒子，由第三象限
中的S点以沿x轴正方向的初速度射出，经过一段时间恰好从O位置进入第一象限，运动到O点的速度为
v1 ，速度方向与x轴正方向夹角为45°，带电粒子与挡板发生弹性碰撞，经过一次碰撞后从P点（L，0）
离开第一象限，不计粒子的重力。
（1）求粒子初始位置S到O的距离；
（2）求第一象限中磁感应强度的方向与大小；
（3）若将MN沿y轴正方向平移L，求粒子第一次打在MN板上的位置坐标。
15.（2024·河北·校联考模拟预测）如图所示xOy坐标系处在竖直平面内，在第一象限内存在水平向右的匀
强电场，在第二、三象限内存在竖直向上的匀强电场和垂直纸面向里的匀强磁场，两个区域的电场强度大
小相等。一质量为m、电荷量为q（q>0）的带电小球以初速度v0 沿与x轴负方向成θ=45°的方向从M点进
入第一象限，在第一象限内做直线运动，经过y轴上A点时的速度为 。经历一段时间后，小球经x
轴上的N点（图中未画出）进入第三象限，速度方向与x轴正方向成β=60°角。小球进入第三象限后从y
轴P点（图中未画出）射出，重力加速度为g，求：
（1）匀强电场的电场强度的大小及M点到坐标原点O的距离；
（2）匀强磁场的磁感应强度的大小；
（3）判断带电小球从P点进入第四象限能否回到x轴。

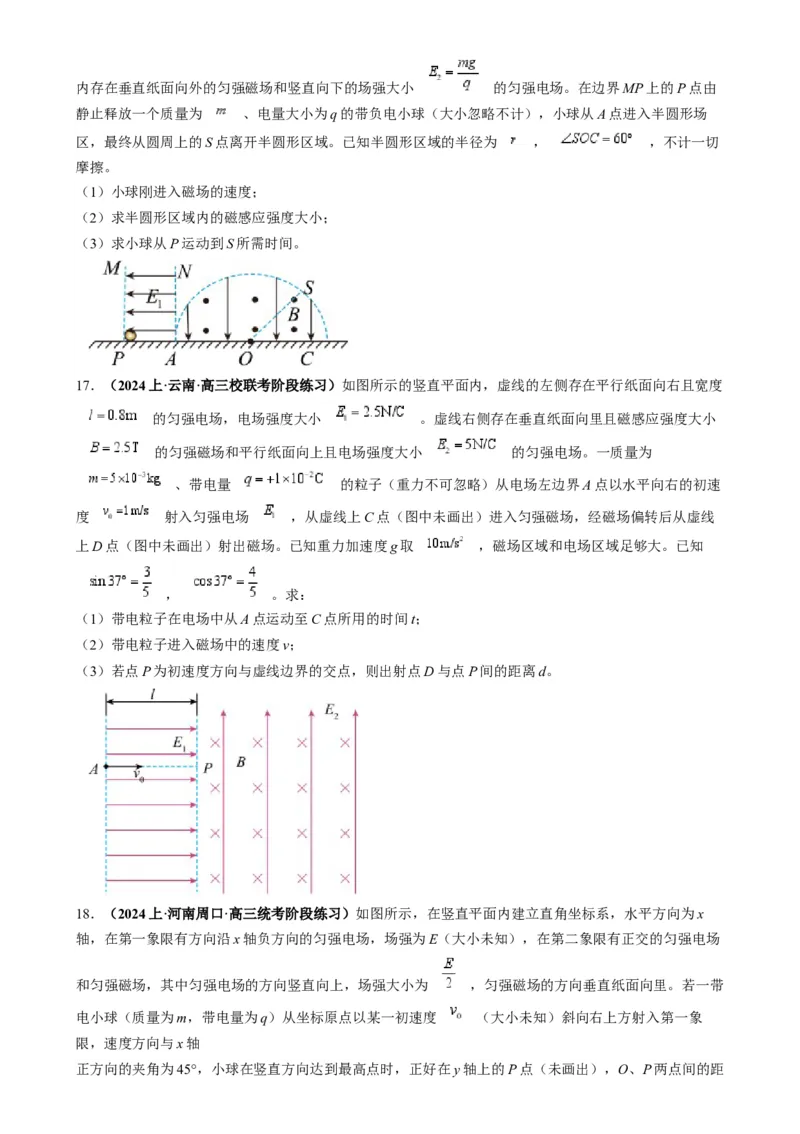

16．（2023上·江苏南京·高三南京市大厂高级中学校考阶段练习）如图所示，在绝缘水平面上方，相距为
L的竖直边界MP、NA之间存在水平向左的匀强电场，场强大小为 。边界NA右侧有一半圆形区域内存在垂直纸面向外的匀强磁场和竖直向下的场强大小 的匀强电场。在边界MP上的P点由
静止释放一个质量为 、电量大小为q的带负电小球（大小忽略不计），小球从A点进入半圆形场
区，最终从圆周上的S点离开半圆形区域。已知半圆形区域的半径为 ， ，不计一切
摩擦。
（1）小球刚进入磁场的速度；
（2）求半圆形区域内的磁感应强度大小；
（3）求小球从P运动到S所需时间。
17．（2024上·云南·高三校联考阶段练习）如图所示的竖直平面内，虚线的左侧存在平行纸面向右且宽度
的匀强电场，电场强度大小 。虚线右侧存在垂直纸面向里且磁感应强度大小
的匀强磁场和平行纸面向上且电场强度大小 的匀强电场。一质量为
、带电量 的粒子（重力不可忽略）从电场左边界A点以水平向右的初速
度 射入匀强电场 ，从虚线上C点（图中未画出）进入匀强磁场，经磁场偏转后从虚线
上D点（图中未画出）射出磁场。已知重力加速度g取 ，磁场区域和电场区域足够大。已知
， 。求：
（1）带电粒子在电场中从A点运动至C点所用的时间t；
（2）带电粒子进入磁场中的速度v；
（3）若点P为初速度方向与虚线边界的交点，则出射点D与点P间的距离d。
18．（2024上·河南周口·高三统考阶段练习）如图所示，在竖直平面内建立直角坐标系，水平方向为x
轴，在第一象限有方向沿x轴负方向的匀强电场，场强为E（大小未知），在第二象限有正交的匀强电场
和匀强磁场，其中匀强电场的方向竖直向上，场强大小为 ，匀强磁场的方向垂直纸面向里。若一带
电小球（质量为m，带电量为q）从坐标原点以某一初速度 （大小未知）斜向右上方射入第一象
限，速度方向与x轴
正方向的夹角为45°，小球在竖直方向达到最高点时，正好在y轴上的P点（未画出），O、P两点间的距离为d，重力加速度为g。
（1）求小球从坐标原点入射时的初速度大小；
（2）求场强E的大小；
（3）若小球进入第二象限后从坐标为 的点第一次经过x轴，求匀强磁场的磁感应强度大小。

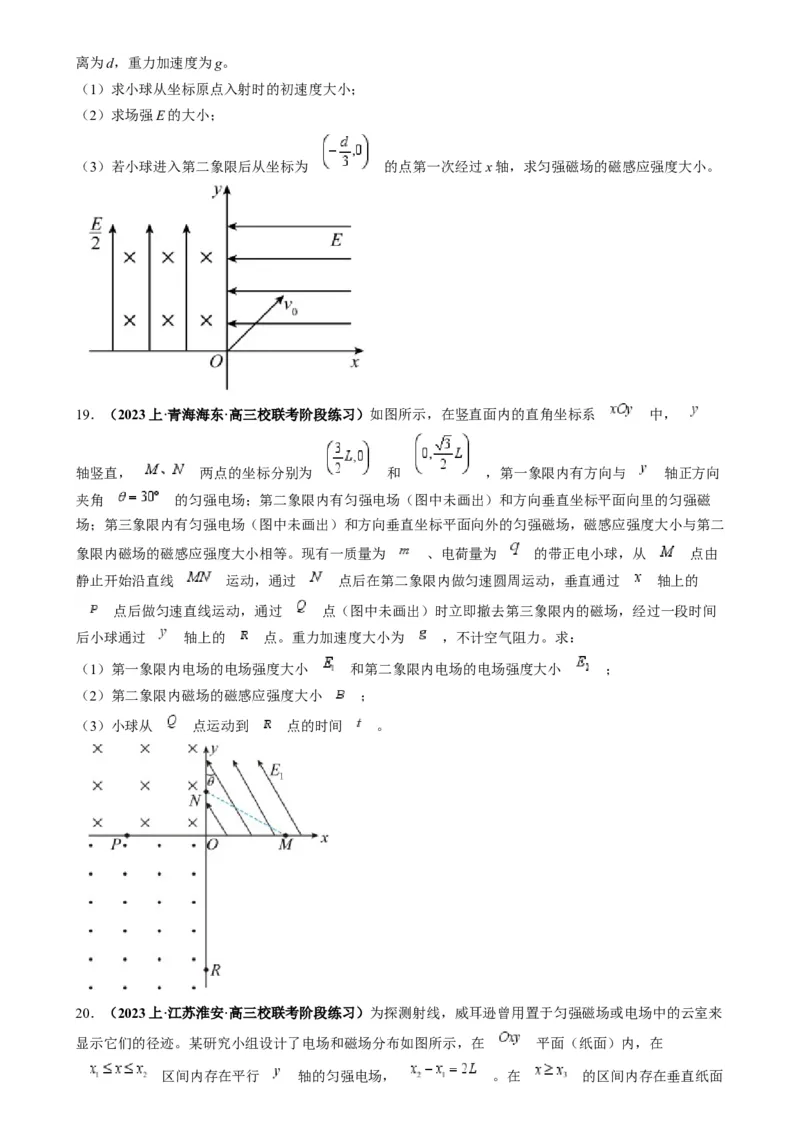

19．（2023上·青海海东·高三校联考阶段练习）如图所示，在竖直面内的直角坐标系 中，
轴竖直， 两点的坐标分别为 和 ，第一象限内有方向与 轴正方向
夹角 的匀强电场；第二象限内有匀强电场（图中未画出）和方向垂直坐标平面向里的匀强磁
场；第三象限内有匀强电场（图中未画出）和方向垂直坐标平面向外的匀强磁场，磁感应强度大小与第二
象限内磁场的磁感应强度大小相等。现有一质量为 、电荷量为 的带正电小球，从 点由
静止开始沿直线 运动，通过 点后在第二象限内做匀速圆周运动，垂直通过 轴上的
点后做匀速直线运动，通过 点（图中未画出）时立即撤去第三象限内的磁场，经过一段时间
后小球通过 轴上的 点。重力加速度大小为 ，不计空气阻力。求：
（1）第一象限内电场的电场强度大小 和第二象限内电场的电场强度大小 ；
（2）第二象限内磁场的磁感应强度大小 ；
（3）小球从 点运动到 点的时间 。

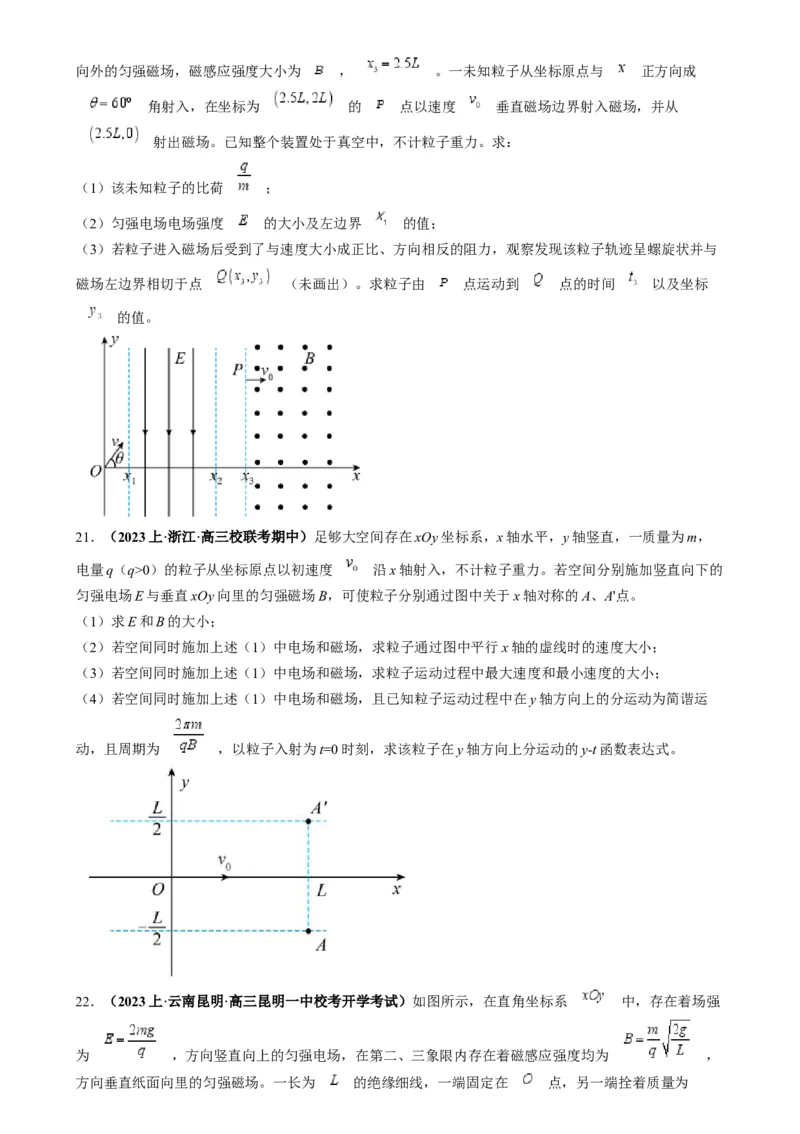

20．（2023上·江苏淮安·高三校联考阶段练习）为探测射线，威耳逊曾用置于匀强磁场或电场中的云室来
显示它们的径迹。某研究小组设计了电场和磁场分布如图所示，在 平面（纸面）内，在
区间内存在平行 轴的匀强电场， 。在 的区间内存在垂直纸面向外的匀强磁场，磁感应强度大小为 ， 。一未知粒子从坐标原点与 正方向成
角射入，在坐标为 的 点以速度 垂直磁场边界射入磁场，并从
射出磁场。已知整个装置处于真空中，不计粒子重力。求：
（1）该未知粒子的比荷 ；
（2）匀强电场电场强度 的大小及左边界 的值；
（3）若粒子进入磁场后受到了与速度大小成正比、方向相反的阻力，观察发现该粒子轨迹呈螺旋状并与
磁场左边界相切于点 （未画出）。求粒子由 点运动到 点的时间 以及坐标
的值。
21．（2023上·浙江·高三校联考期中）足够大空间存在xOy坐标系，x轴水平，y轴竖直，一质量为m，
电量q（q>0）的粒子从坐标原点以初速度 沿x轴射入，不计粒子重力。若空间分别施加竖直向下的
匀强电场E与垂直xOy向里的匀强磁场B，可使粒子分别通过图中关于x轴对称的A、A'点。
（1）求E和B的大小；
（2）若空间同时施加上述（1）中电场和磁场，求粒子通过图中平行x轴的虚线时的速度大小；
（3）若空间同时施加上述（1）中电场和磁场，求粒子运动过程中最大速度和最小速度的大小；
（4）若空间同时施加上述（1）中电场和磁场，且已知粒子运动过程中在y轴方向上的分运动为简谐运
动，且周期为 ，以粒子入射为t=0时刻，求该粒子在y轴方向上分运动的y-t函数表达式。
22．（2023上·云南昆明·高三昆明一中校考开学考试）如图所示，在直角坐标系 中，存在着场强
为 ，方向竖直向上的匀强电场，在第二、三象限内存在着磁感应强度均为 ，
方向垂直纸面向里的匀强磁场。一长为 的绝缘细线，一端固定在 点，另一端拴着质量为、电荷量为 的正电小球，现将细线拉直到水平位置，使小球由静止释放，当小球运动到最高
点时，细线受到的拉力恰好达到它能承受的最大值而断裂。当细线断裂，小球进入第二象限后做曲线运
动，并多次经过 轴。已知在第二象限内小球第一次到 轴的坐标绝对值为 ，重力加速度
为 ，求：
（1）细线能承受的最大拉力；
（2）小球进入第二象限后运动过程中的最小速率；
（3）小球从进入第二象限开始至第一次到达 轴所用的时间。
23．（2023·湖北武汉·华中师大一附中校考三模）整个空间中存在匀强电场，虚线右方区域同时存在着宽
度为L、磁感应强度大小为B的匀强磁场，方向垂直于纸面向里。在P点将质量为m、电荷量为+q的小球
以初速度 竖直向上抛出，小球运动中经过A点和C点，在A点速度大小为 、方向水平向
右。P、C两点在同一水平线上，小球从C点进入虚线右侧区域。不计空气阻力，已知 ，重
力加速度为g， ， 。求：
（1）从P到C的过程中小球动能的最小值；
（2）电场强度E的方向与重力方向的夹角 ；
（3）小球从P到C过程中，当电势能最高时，小球的速度；
（4）已知小球离开磁场区域时，速度方向水平向右，求小球从P点出发到离开磁场区域的时间。
