专题十四 图形实操-工业管道
案例一
法兰形式连接时检查情况如下：

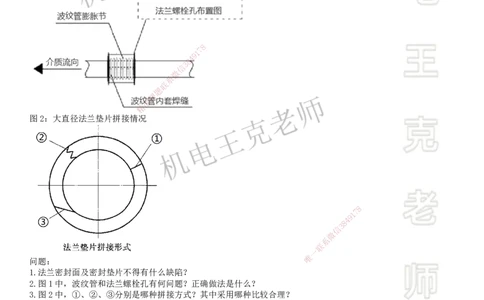

图1：波纹管和法兰螺栓孔布置情况
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
图2：大直径法兰垫片拼接情况
8
7
1
9
4
8
3
信
微
系
联
一
唯
问题：
1.法兰密封面及密封垫片不得有什么缺陷？
2.图1中，波纹管和法兰螺栓孔有何问题？正确做法是什么？
3.图2中，①、②、③分别是哪种拼接方式？其中采用哪种比较合理？
4.法兰螺栓穿入状态是什么？螺栓紧固方向有何要求？
案例二
项目部决定对主管道（设计压力0.3Mpa）进行气压试验。为了保障试验安全，设置了弹簧式安全阀，情况如图。监
理王克认为安全阀配管存在问题，项目部整改后进行试验。
1/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
试验时，缓慢升压，当压力升至试验压力的20%时，未发现异常或泄漏，继续按试验压力的20%逐级升压，每级稳
压1min，直至试验压力。在试验压力下稳压5min，再将压力降至设计压力，检验无泄漏。
问题：
1.安全阀校验应做什么试验？
2.指出施工单位做法不妥之处，并写出正确做法。
3.安全阀进出管道上设置截止阀时，应增加什么工序？截止阀应处于什么状态？
4.应采用何种气体做试验？试验时都有哪些检测泄露的方法？
5.说明试验过程中存在的问题，并说明正确做法。
6.计算气压试验的试验压力和该安全阀弹簧起跳压力。
案例三
安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台规定蒸发量12t/h。锅炉出口蒸汽
压力1.0MPa，蒸汽温度195℃，蒸汽主管采用φ219X6㎜无缝钢管，安装高度H+3.2米，管道采用70mm厚岩棉保温，
蒸汽主管全部采用氩弧焊焊接。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微

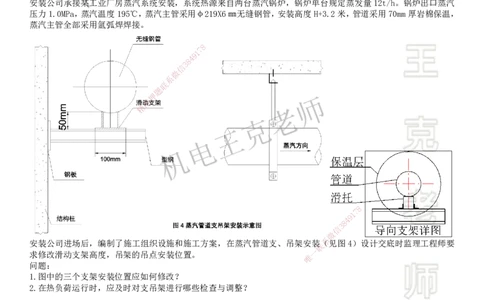

安装公司进场后，编制了施工组织设施和施工方案，在蒸汽管道 支、吊架安装
系
（见图4）设计交底时监理工程师要
联
一
求修改滑动支架高度，吊架的吊点安装位置。
唯
问题：
1.图中的三个支架安装位置应如何修改？
2.在热负荷运行时，应及时对支吊架进行哪些检查与调整？
案例四
不锈钢管道系统安装中，发生以下事件。
事件1，管道安装前，施工单位对阀门进行壳体压力试验和密封试验。试验方案：①水中的氯离子含量30ppm。②
阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.15倍，密封试验为阀门在20℃时最大允许工作压力的
1.05倍，试验持续时间3min。监理王克指出试验方案存在错误要求改正。
事件2，管道系统中有若干公称压力0.25MPa，且公称尺寸600mm的闸阀，施工单位没有做壳体压力试验就直接安
装在管道系统中。此做法遭到监理质疑，要求将阀门拆下进行壳体压力试验再安装。
事件3，不锈钢管道系统安装后，施工人员用洁净水（氯离子含量30ppm）对管道系统进行试压前项目部全面检查
了管道系统（见图），焊缝已除锈合格并涂好了底漆;膨胀节已设置了临时约束装置；拆除了弹簧支吊架的定位块。
由于现场条件限制，有部分工艺管道系统无法进行水压试验，故施工人员关闭了阀门A与试压系统隔离。监理工程
师认为压力试验条件不符合规范规定，施工人员整改后进行水压试验。
无法进行水压试验部分管道经设计和建设单位同意，允许安装公司对管道环向对接焊缝和组成件连接焊采用100%
2/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
无损检测，代替现场水压试验，检测后设计单位对工艺管道系统进行了分析，符合质量要求。
8
7
1
9
4
8
3
信
微
系
联
题
押
准

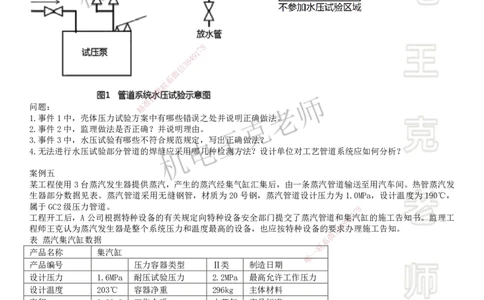

问题： 精
1.事件1中，壳体压力试验方案 中有哪些错误之处并说明正确做法。
2.事件2中，监理做法是否正确？ 并说明理由。
3.事件3中，水压试验有哪些不符合 规范规定，写出正确做法？
4.无法进行水压试验部分管道的焊缝应采 用哪几种检测方法？设计单位对工艺管道系统应如何分析？
案例五
某工程使用3台蒸汽发生器提供蒸汽，产生的蒸汽 经集气缸汇集后，由一条蒸汽管道输送至用汽车间。热管蒸汽发
生器部分数据见表。蒸汽管道采用无缝钢管，材质 为20号钢，蒸汽管道设计压力为1.0MPa，设计温度为190℃，
属于GC2级压力管道。 8
1
7
工程开工后，A公司根据特种设备的有关规定向特种设备安全部门提交了蒸汽管道和集9汽缸的施工告知书。监理工
8
4
程师王克认为蒸汽发生器是整个系统压力和温度最高的设备， 也应按特种设备的要信求
3
办理施工告知。
微
表 蒸汽集汽缸数据 系
联
产品名称 集汽缸 一
唯
产品编号 压力容器类型 Ⅱ类 制造日期
设计压力 1.6MPa 耐压试验压力 2.2MPa 最高允许工作压力
设计温度 203℃ 容器净重 296kg 主体材料
容积 0.28m3 工作介质 水蒸气 产品标准
制造许可级别 D 制造许可证编号
问题：
1.计算蒸汽管道的水压试验压力。蒸汽集汽缸能否与管道作为一个系统按管道试验压力进行试验?说明理由。
2.若将背景中蒸汽管道与蒸汽集汽缸试验压力数据互换，则蒸汽集汽缸能否与管道作为一个系统按蒸汽集汽缸试验
压力进行试验?说明理由。
案例六
某管道系统在设计温度时的试验压力为3MPa：在常温试压时，试验温度与设计温度下的管材许用应力比值为6.5。
安装公司在进行该系统压力试验时，设置了常温下临时压力试验系统（见图3）。
3/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
8
问题： 1 7
9
4

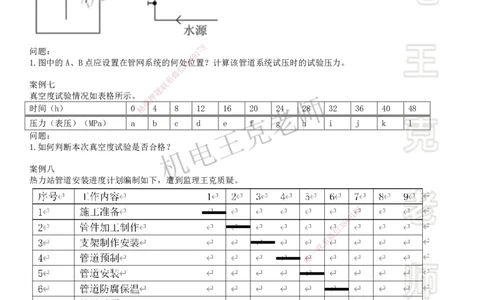

1.图中的A、B点应设置在管网系统的何处3 8位置？计算该管道系统试压时的试验压力。
信
微
系
案例七 联
题
真空度试验情况如表格所示。 押
准
时间（h） 0精 4 8 12 16 20 24 28 32 36 40 48
压力（表压）（MPa） a b c d e f g h i j k l
问题：
1.如何判断本次真空度试验是否合格？
案例八
热力站管道安装进度计划编制如下，遭到监理王 克质疑。
8
1
7
9
8
4
信
3
微
系
联
一
唯
主要工艺设计参数见表3，管道均采用无缝钢管，材质为20号钢。
表3 热力站主要工艺设计参数见表
设计压力（MPa） 供水温度（℃） 回水温度（℃）
一次网 1.6 120 60
二次网 1.6 45 35
项目部现有满足精度要求的量程分别为0~2.5MPa、0~4.0MPa、0~6.0MPa三种规格压力表。
施工单位在机组安装完毕后，根据工程实际绘制的热力站内供热机组主要设备、工艺管道系统图如图3。
4/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
经审查发现图3中管件、压力表及 温度计安装存在多处错误，要求整改。
问题：
1.试分析监理质疑热力站管道安装进度 计划的原因。
2.根据一二次网水压试验要求，判断项目部三种规格的压力表是否合适?
3.指出图3中的错误之处并说明正确做法。
案例九
从车间A至本车间的埋地管道，设计压力0.25MPa，安装进度计划如下：
8
1
7
序号 工作内容 1 2 3 4 5 6 7 8 9
8
4 9
信
3
1 施工准备 微
系
联
2 测量定位 一
唯
3 支架制作安装
4 管道预制安装
5 管道试验
6 管道防腐
7 管道吹扫清洗
8 系统调试、试运行
9 竣工验收
问题：
1.列式计算该管道水压试验的试验压力。指出安装进度计划的不妥之处，并说明正确做法。
案例十
水冲洗使用洁净水，水中氯离子含量30ppm。水冲洗流速1.0m/s，冲洗压力为管道的设计压力的1.15倍。冲洗排
5/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
管的截面积为被冲洗管截面积的50%，排水时偶尔形成负压。水冲洗循环进行，管道水冲洗合格后，及时将管内积
水排净，并应及时吹干。蒸汽吹扫时采用连续进行，流速15m/s。
蒸汽管道安装进度计划如下：
序号 工作内容 1 2 3 4 5 6 7 8 9
1 施工准备
2 管件加工制作
3 支架制作安装
4 管道预制
5 管道安装
6 管道试压
7 管道吹扫
8 管道防腐保温
9 交工验收
8
当进行管道化学清洗时，应与无关设备及管道1 7进行隔离。化学清洗液的配方应经试验鉴定后再采用。
9
4
问题： 3 8
信
微
1.指出施工单位水冲洗做法不妥之处系，并写出正确做法。
联
2.水冲洗的合格标准是什么？ 题
押
3.蒸汽吹扫做法不妥之处，并写准出正确做法。
精
4.蒸汽管道安装程序有什么问题？管道安装完成后，蒸汽吹扫前应完成哪些工作？
5.管道化学清洗时，酸洗钝化的程序是什么？对不能及时投入运行的化学清洗合格的管道，应采取什么措施？
6.有明显油渍或锈蚀严重的管子脱脂 前应先做什么工作再进行脱脂？有防锈要求的脱脂件经脱脂处理后，可采取哪
些密封保护措施？脱脂剂在使用前应按产 品技术条件对其哪些参数进行复验？
8
1
7
9
8
4
信
3
微
系
联
一
唯
6/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例一
参考答案：
1.法兰密封面及密封垫片不得有划痕、斑点等缺陷。
2.（1）“波纹管膨胀节安装在介质的流出端”做法错误。
正确做法：波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在介质的流入端，垂直管路上应安装在上
端。
（2）“法兰螺栓孔没有跨中布置”做法错误。
正确做法：法兰连接应与钢制管道同心，螺栓应能自由穿入。法兰螺栓孔应跨中布置。
3.（1）①是平口对接；②是迷宫式拼接；③是斜口搭接。
（2）其中采用“②迷宫式拼接”和“③斜口搭接”是合理的。
4.（1）法兰螺栓应能自由穿入，且使用同一规格螺栓，安装方向应一致。
（2）螺栓应对称紧固。
案例二
参考答案：
1.安全阀的校验应按规定进行整定压力调整和8密封试验。
7
1
2.（1）“安全阀水平安装，且进出口安装4顺9序相反”，不妥。
8
3
正确做法：安全阀应垂直安装，介质应下信面管口进，侧面管口出。
微
（2）“安全阀出口管道冲向操作平台系”，不妥。
联
正确做法：安全阀出口管道应接向题安全地点。
押
3.在安全阀的进出管道上设置截准止阀时应加铅封，且应锁定在全开启状态。
精
4.（1）采用的气体为干燥洁净的空气、氮气或其他不易燃和无毒的气体。
（2）采用发泡剂或其他手段检验 有无泄漏。
5.（1）“试验时，缓慢升压，当压力 升至试验压力的20%时，未发现异常或泄漏，继续按试验压力的20%逐级升压，
每级稳压1min，直至试验压力”，有问 题。
正确做法：试验时，应缓慢升压，当压力 升至试验压力的50%时，如未发现异常或泄漏，继续按试验压力的10%逐
级升压，每级稳压3min，直至试验压力。
（2）“在试验压力下稳压5min，再将压力降至 设计压力”，有问题。
正确做法：应在试验压力下稳压10min，再将压力降 至设计压力。
6.（1）试验压力：0.3x1.15=0.345Mpa
8
（2）安全阀弹簧起跳压力（压力泄放装置设定压力）：大 于0.345Mpa，且小于等于01.7345x1.1=0.3795Mpa。
9
8
4
信
3
案例三 微
系
参考答案： 联
一
1.（1）滑动支架高度：滑动支架的高度稍大于保温层的厚度，背景 中管道唯采用70mm厚岩棉保温，滑动支架高度为
50mm，应增加支架高度大于70mm。
（2）吊架的吊点安装位置：有热位移的管道，其吊杆应偏置安装，吊点应设在位移的相反方向，并按位移值的1/2
偏位安装。
（3）导向支架：绝热层不得妨碍支架位移，应在管道的底部应用点焊的形式装上高滑动托架，托架高度稍大于保
温层的厚度。安装托架两侧的导向支架时，要使滑槽与托架之间有3~5mm的间隙。
2.活动支架的位移方向、位移值及导向性能是否符合设计文件的规定；管托是否脱落；固定支架是否牢固可靠；弹
簧支吊架的安装标高与弹簧工作负荷是否符合设计文件的规定；可调支架的位置是否合适等。
案例四
参考答案：
1.（1）错误之处：水中的氯离子含量30ppm。
正确做法：水中的氯离子含量不得超过25ppm。
（2）错误之处：阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.15倍，密封试验为阀门在20℃时最
大允许工作压力的1.05倍，试验持续时间3min。
正确做法：阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.5倍，密封试验为阀门在20℃时最大允许
工作压力的1.1倍，试验持续时间不得少于5min。
7/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
2.（1）监理做法不正确。
（2）理由：公称压力小于1.0MPa，且公称尺寸大于或等于600mm的闸阀，壳体压力试验可按管道系统的试验压力
与系统一并进行试压。
3.1）错误之处：用洁净水（氯离子含量30ppm）对管道系统进行试压不符合规范规定。
正确做法：洁净水中氯离子含量不应超过25ppm。
2）错误之处：焊缝已除锈合格并涂好了底漆。
正确做法：焊缝及其他待检部位尚未防腐和绝热。
3）错误之处：试验用压力表的数量仅为1块，且安装位置和精度等级2.5级不符合规范规定。
正确做法：压力表的数量不应少于两块。安装位置应设置在加压系统的第一个阀门后（始端）和系统最高点（末端、
排气阀处）各装1块压力表。精度等级应不低于1.6级。
4）错误之处：三通旋塞阀与表弯顺序错误。
正确做法：三通旋塞阀应设置在压力表与表管之间。
5）错误之处：加压系统的碳钢管与系统的不锈钢管道直接连接。
正确做法：碳钢管与不锈钢管道应分别采用碳钢、不锈钢材质法兰，并在法兰之间使用垫片隔开或两种不同材质管
道采用过渡接头连接。
6）错误之处：拆除了弹簧支吊架的定位块。 8
7
1
正确做法：弹簧的临时固定件，如定位销（4 9块），应待系统安装、试压、绝热完毕后方可拆除。
8
3
7）错误之处：仅用关闭的阀门A与试压信系统隔离。
微
正确做法：待试管道与无关系统已用系盲板或其他隔离措施隔开，不得仅用关闭的进行隔离。
联
4.（1）所有环向、纵向对接焊缝题和螺旋缝焊缝应进行100%射线检测和100%超声检测。
押
（2）除环向、纵向对接焊缝和螺准旋缝焊缝以外的所有焊缝（包括管道支承件与管道组成件连接的焊缝）应进行100%
精
渗透检测或100%磁粉检测。
（3）由设计单位进行管道系统的 柔性分析。
案例五
参考答案：
1.（1）蒸汽管道的水压试验压力=1.0×1.5=1.5MPa
（2）蒸汽集汽缸能与管道作为一个系统按管道 试验压力进行试验。
（3）理由：蒸汽管道的水压试验压力（1.5MPa）＜ 蒸汽集汽缸的试验压力（2.2MPa），此时应按管道的试验压力
进行试验。
8
2.（1）蒸汽集汽缸不能与管道作为一个系统按蒸汽集汽缸 试验压力进行试验。 1 7
9
（2）理由：若将背景中管道与蒸汽集汽缸试验压力数据互 换 后，蒸汽管道试验压
信
力3 8为
4
2.2Mpa，蒸汽集汽缸的试验
压力为1.5Mpa。蒸汽集汽缸的试验压力（1.5MPa）＜蒸汽管道 的水压试验压力（微2.2MPa）x77%，因此不得作为一个
系
系统进行试验。 联
一
唯
案例六
参考答案：
1.（1）A压力表应在末端（系统最高点、排气附近）。
（2）B排气阀设置在管道系统的最高点。
（3）试验压力（3MPa）=1.5设计压力×[σ]T/[σ]t=3×6.5=19.5MPa。
案例七
参考答案：
1.合格标准为：24h的真空度试验，增压率不应大于5%。
增压率 P=（g-a）/a x100%
若增压率 P≤5%则合格，反之则不合格。
∆
案例八 ∆
参考答案：
1.管道防腐保温在管道试压之前，程序错误。
理由：先做防腐保温，后做管道试压，在试压时出现漏水等现象后会使前序工作防腐保温返工。造成进度拖延和成
8/9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
本额外支出。应先做管道试压，后做防腐保温。
2.水压试验压力为1.6x1.5=2.4MPa
压力表的满刻度值应为被测最大压力的1.5~2倍，即 2.4X1.5=3.6MPa, 2.4X2=4.8MPa，选用的压力变满刻度值应
为3.6~4.8Mpa，所以选择0~4.0MPa的压力表合适。
3.错误1：二次网供水管道上压力表和温度计安装错误。
正确做法：压力表应该安装在温度计的上游部位。
错误2：可曲挠橡胶接头安装在止回阀后错误。
正确做法：应安装在热网循环泵出口处。
错误3：热网循环泵旁通管没有设置闸阀错误。
正确做法：应在热网循环泵旁通管上安装闸阀或控制阀。
错误4：二次网回水管过滤器下游侧没有设置闸阀错误。
正确做法：应在二次网回水管过滤器下游侧增设阀门便于检修。
错误5：一次网供水管和回水管连接换热器处闸阀安装位置错误。
正确做法：连接换热器处闸阀应设置在设备管口处。
8
7
1
9
4
案例九 3 8
信
参考答案： 微
系
1.（1）埋地钢管道的试验压力应为联设计压力的1.5倍，且不得低于0.4MPa。
题
0.25x1.5=0.375MPa，但低于0.押4MPa，因此试验压力应为0.4MPa。
准
（2）“管道防腐层施工在管精道安装、试验后进行”不妥。
正确做法：埋地管道防腐层的施 工应在管道安装前进行，焊缝部位未经试压合格不得防腐。待管道试验后，再补做
焊缝部位的防腐。
案例十
参考答案：
1.（1）“水冲洗使用洁净水，水中氯离子含量30ppm”，不妥。
正确做法：水冲洗使用洁净水，水中氯离子含量不得超过25ppm。
（2）“水冲洗流速1.0m/s，冲洗压力为管道的设计压 力的1.15倍”，不妥。
8
正确做法：水冲洗流速不得低于1.5m/s，冲洗压力不得超 过管道的设计压力。 1
7
9
8
4
（3）“冲洗排管的截面积为被冲洗管截面积的50%，排水时 偶尔形成负压”，不妥信 3。
微
正确做法：冲洗排管的截面积不应小于被冲洗管截面积的60%，排 水时不得形成系负压。
联
（4）“水冲洗循环进行”，不妥。 一
唯
正确做法：水冲洗应连续进行。
2.合格标准：以排出口的水色和透明度与入口水目测一致为合格。
3.“蒸汽吹扫应连续进行，流速15m/s，”不妥。
正确做法：蒸汽吹扫应按加热→冷却→再加热的顺序循环进行，流速不小于30m/s。
4.（1）蒸汽管道吹扫前，管道系统的绝热工程应已完成。
（2）应完成管道试压、绝热工作，吹扫前先进行暖管、及时疏水，暖管时应检查管道的热位移，有异常时应及时
进行处理。
5.（1）管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行。
（2）对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施。
6.（1）有明显油渍或锈蚀严重的管子脱脂时，应先用蒸汽吹扫、喷砂等方法清除油渍和锈蚀后，再进行脱脂。
（2）有防锈要求的脱脂件经脱脂处理后，可采取充氮封存或采用气相防锈纸、气相防锈塑料袋等进行密封保护。
（3）脱脂剂在使用前应按产品技术条件对其外观、不挥发物、水分、反应介质及油脂含量进行复验。
