2024 年人教版九年级上册物理
全册复习知识点第十三章 内能
第 1 节 分子热运动
1.物质的构成：现代科学研究发现，常见的物质是由极其微小的粒子
分子(molecule)、原子(atom)构成的。
2.扩散现象

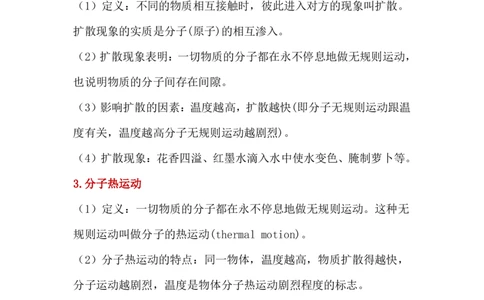

（1）定义：不同的物质相互接触时，彼此进入对方的现象叫扩散。
扩散现象的实质是分子(原子)的相互渗入。
（2）扩散现象表明：一切物质的分子都在永不停息地做无规则运动，
也说明物质的分子间存在间隙。
（3）影响扩散的因素：温度越高，扩散越快(即分子无规则运动跟温
度有关，温度越高分子无规则运动越剧烈)。
（4）扩散现象：花香四溢、红墨水滴入水中使水变色、腌制萝卜等。
3.分子热运动
（1）定义：一切物质的分子都在永不停息地做无规则运动。这种无
规则运动叫做分子的热运动(thermal motion)。
（2）分子热运动的特点：同一物体，温度越高，物质扩散得越快，
分子运动越剧烈，温度是物体分子热运动剧烈程度的标志。
（3）0℃的物体分子照样做无规则热运动：一切物质的分子都在不停
地做无规则热运动。只是分子运动的剧烈程度不同。温度低时，分子
热运动相对缓慢，但并没有停止，不能错误的认为 0℃时物质分子不
再做热运动。
4.分子间的作用力
第1页分子间的引力和斥力同时存在：当物体被压缩时，对外表现为斥力；
当物体被拉伸时，对外表现为引力。
第 2 节 内能
1.分子动能和分子势能

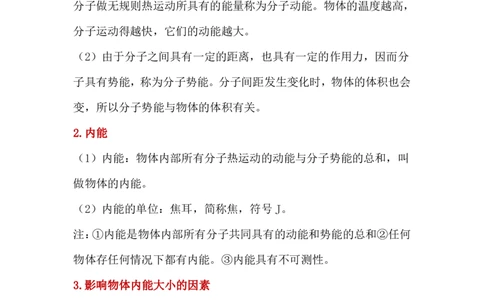

(1)分子动能：分子在永不停息地做着无规则的热运动。物体内大量
分子做无规则热运动所具有的能量称为分子动能。物体的温度越高，
分子运动得越快，它们的动能越大。
（2）由于分子之间具有一定的距离，也具有一定的作用力，因而分
子具有势能，称为分子势能。分子间距发生变化时，物体的体积也会
变，所以分子势能与物体的体积有关。
2.内能
（1）内能：物体内部所有分子热运动的动能与分子势能的总和，叫
做物体的内能。
（2）内能的单位：焦耳，简称焦，符号 J。
注：①内能是物体内部所有分子共同具有的动能和势能的总和②任何
物体存任何情况下都有内能。③内能具有不可测性。
3.影响物体内能大小的因素
（1）温度是影响物体内能最主要的因素，同一个物体，温度越高，
它具有的内能就越大，物体的内能还受质量、材料、状态等因素的影
响。
（2）物体的内能跟质量有关。在温度一定时，物体的质量越大，也
就是分子的数量越多，物体的内能就越大。
第2页（3）物体的内能还和物体的体积有关。存质量一定时，物体的休积
越大，分子间的势能越大，物体的内能就越大。
（4）同一物质，状态不同时所具有的内能也不同。
4.物体内能改变的宏观表现
（1）温度变化：物体温度升高，内能增大；温度降低，内能减小；
（2）物态变化：例如，晶体熔化时内能增加，晶体凝固时内能减小。

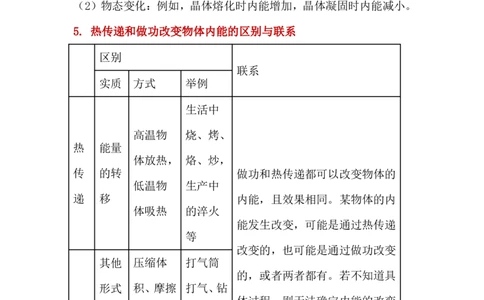

5. 热传递和做功改变物体内能的区别与联系
区别
联系
实质 方式 举例
生活中
高温物 烧、烤、
热 能量
体放热， 烙、炒，
传 的转 做功和热传递都可以改变物体的
低温物 生产中
递 移 内能，且效果相同。某物体的内
体吸热 的淬火
能发生改变，可能是通过热传递
等
改变的，也可能是通过做功改变
其他 压缩体 打气筒
的，或者两者都有。若不知道具
形式 积、摩擦 打气、钻
体过程，则无法确定内能的改变
能与 生热、锻 木取火、
做 方式。
内能 打物体、 来回多
功
之间 弯折物 次弯折
的相 体等 铁丝等
互转 体积膨 装开水
第3页化 胀等 的暖水
瓶内的
气体将
瓶塞冲
开灯
6.热量（1）热量（Q）：在热传递过程中，传递能量的多少叫做热量。
用符号 Q 表示。
（2）单位：在国际单位制中，热量单位是焦耳，符号是 J。
注：对热量认识的误区
（1）热量只能有“吸收”或“放出”来表述，而不能用“具有”或
“含有”来表述，不能说某物体含有或具有多少热量，只能说物体吸
收或放出了多少热量。
（2）吸收或放出热量的多少与物体内能的多少、温度的高低没有关
系。
第 3 节 比热容
1.定义
一定质量的某种物质在温度升高时，吸收的热量与它的质量和升高的
温度乘积之比叫做这种物质的比热容，用符号 c 表示。
2.定义式： 。
3.单位：焦耳每千克摄氏度，符号是：J/（kg·℃），比热容单位是
由质量、温度和热量组成的组合单位。
第4页4.物理意义：水的比热容是 4.2×103J/(kg·℃)，表示的物理意义
是：1 千克的水温度升高（或降低）1℃吸收（或放出）的热量是 4.2
×103J。
5.水常用来调节气温、取暖、作冷却剂、散热，是因为水的比热容大。
6.热量的计算
（1）物质吸热时热量的简单计算：吸热： 。
（2）物质放热时热量的计算：放热： 。
（3）其 Q 吸：吸收的热量，单位：焦（J），Q 放：放出的热量。
C: 比热容，单位：焦每千克摄氏度（J/(kg·℃)）
m: 质量，单位：千克（kg）
△t：变化的温度（升高或降低的温度），单位：摄氏度（℃）；t0;：
初始温度，t：末温。
第十四章 内能的利用
第 1 节 热机
1.热机
（1）定义：利用内能做功的机械叫热机。汽车、轮船和飞机等的发
动机都是利用燃烧燃料释放的内能做功的装置，都是热机。
（2）热机的种类：分为蒸汽机、内燃机、汽轮机、喷气发动机。它
们构造不同，但它们有一个共同特点，那就是利用内能做功。
（3）内燃机：燃料直接在发动机气缸内燃烧产生动力的热机。内燃
机根据其所使用的燃料分为汽油机和柴油机两类。
第5页2. 汽油机
（1）工作原理
利用气缸内汽油燃烧产生的高温高压燃气来推动活塞做功，将内能转
化为机械能。
（2）构造
（3）工作过程
3. 柴油机
（1）工作原理
利用柴油在气缸内燃烧所产生的高温高压燃气来推动活塞做功，将内
能转化为机械能。
第6页（2）构造
柴油机构造和汽油机构造相似，所不同的是柴油机气缸顶部没有火花
塞，而有一个喷油嘴。
4.汽油机与柴油机的异同
相同点：
（1）基本构造和主要部件作用相似。
（2）每个工作循环都一样，有吸气、压缩、做功、排气四个冲程组
成。
（3）四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯
性完成。
（4）一个工作循环中，活塞往复两次，曲轴转动两圈，飞轮转两圈，
做功一次。
不同点：
（1）构造不同：汽油机汽缸顶部有火花塞，而柴油机汽缸顶部有喷
油嘴。
第7页（2）燃料不同：汽油机燃烧汽油，而柴油机燃烧柴油。
（3）吸气冲程不同：汽油机吸进汽油和空气和燃料混合物，柴油机
只吸进空气。
（4）点火方式不同：汽油机属点燃式点火，柴油机属压燃式点火。
第 2 节 热机的效率
1. 燃料的热值
（1）热值：某种燃料完全燃烧放出的热量，与其质量的比值叫这种
燃料的热值；用“q”表示。
（2）热值单位：J/kg。
（3）热值的物理意义：一、1kg 某种燃料完全燃烧放出的热量就等
于该燃料的热值；二、热值反映的是某种物质的一种燃烧特性，同时
反映出不同燃料燃烧过程中，化学能转变成内能的本领大小；也就是
说，它是燃料本身的一种特性，只与燃料的种类有关，与燃料的形态、
质量、体积等均无关。
（4）燃料燃烧放出的热量：热量： ；（Q 放是燃料放出的
热量，单位是 J； 是热值，单位是 J/kg；
m 是质量，单位是 kg）
固体燃料、液体燃料的热值以“J/kg”为单位，而气体燃料的热值以
“ ”为单位。因此 一般用于固体燃料和液体燃料放热
的计算； 一般用于气体燃料放出热值的计算，其中 V 为气
体燃料的体积。
2.热机的效率
第8页（1）定义：用来做有用功的热量与燃料完全燃烧放出的热量的比值。
（2）计算公式：
对热机而言，其中用来做有用功的能量 Q 有用等于热机对外的有用功
W 有用，故热机的效率公式又可写成：
。
3.提高热机效率的主要途径
①改善燃烧的条件，使燃料尽可能充分燃烧（将煤磨成煤粉，用空气
吹进炉膛，使之更充分燃烧）；
②减少各种热量损失（I. 加大受热面积，以减少烟尘废气带走的热
量；II. 使用较好的保温材料，减少热损失）；
③在热机设计和制造上，采用先进的技术；
④保障良好的润滑，减少机械摩擦。
4.常见热机的效率：蒸汽机 6%～15%、汽油机 20%～30%、柴油机 30%～
45%。
第 3 节 能量的转化和守恒
1.能量的转移
能量可以从一个物体转移到另一个物体，也可以从物体的一部分转移
到另一部分。例如，在热传递过程中，内能从高温物体转移到低温物
体，或从物体的高温部分转移到低温部分，这属于能量的转移。
2.能量守恒定律
第9页（1）能量守恒定律内容：能量既不会凭空消灭，也不会凭空产生，
它只会从一种形式转化为其他形式，或者从一个物体转移到其他物
体，而在转化和转移的过程中，能量的总量保持不变。
（2）对能量守恒定律的理解：
①能量守恒定律是自然界最重要、最普遍的基本定律。大到天体，小
到原子核，也无论是物理学问题还是化学、生物学、地理学、天文学
的问题，所有能量转化的过程，都遵从能量守恒定律。
②从日常生活到科学研究、工程技术，这一规律都发挥着重要的作用。
例如，在行驶的汽车中，燃料的化学能通过燃烧转化为燃气的内能，
再通过热机做功把内能转化为机械能。在这个过程中，燃料的化学能
一部分转化为机械能，一部分转化成了热机和周围环境的内藤皑熬。
3.永动机
能量守恒定律的发现，使人们认识到:任何一部机器，只能使能量从
一种形式转化为其他形式，而不能无中生有地制造能量。因此.根本
不可能造出永动机。
第十五章 电流和电路
第 1 节 两种电荷
1.两种电荷
（1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷叫正电荷；用“+”
表示。
第10页（2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷叫负电荷；用“-”
表示。
2.电荷间相互作用规律
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
注：带电体吸引轻小物体与异种电荷相互吸引不同。带正电或带负电
的物体都能吸引轻小物体，这是带电体的一种性质；带异种电荷的两
个物体相互吸引，这是电荷间的相互作用。
3.电荷量
（1）电荷的多少叫电荷量，简称电量，用“Q”表示；
（2）单位：在国际单位制中，电量单位是库仑，简称为库，符号是
C。
4.检验物体带电的方法
①验电器；②电荷间的相互作用；③带电体能吸引轻小物体的性质。
5.原子及其结构
（1）原子结构
常见物质是由分子、原子组成的，有的分子由多个原子构成，有的分
子只有一个原子构成。原子由位于中心的原子核和核外电子组成，原
子核带正电，核外电子带负电，电子绕原子核高速运动。
5.导体和绝缘体
（1）导体：容易导电的物体叫做导体
第11页常见的导体：金属、石墨、人体、大地、食盐水溶液等。
（2）绝缘体：不容易导电的物体叫做绝缘体。
常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷等。
（3）导体和绝缘体之间没有绝对的界限
一般情况下，不容易导电的物体，当条件改变时，也有可能导电，变
为导体。例如，常温下玻璃板时绝缘体，而在高温下达到红炽状态时，
就变成了导体。
（4）“导电”与“带电”的区别
“导电”是自由电荷的定向移动过程，导电体是导体；“带电”是电
子的得失过程，能带电的物体可以是导体，也可以是绝缘体。
第 2 节 电流和电路
1. 电流的形成
（1）电荷在导体中定向移动形成电流；
（2）电路中有电流时，发生定向移动的电荷可能是正电荷，也可能
是负电荷，还可能是正负电荷同时向反方向发生定向移动。
2．获得持续电流的条件：
①电路中有电源；②电路为通路。
3．电流方向
（1）物理学中，把正电荷移动的方向规定为电流的方向。
（2）在电源外部，电流是沿着电源正极→开关→用电器→电源负极
的方向流动的。
第12页（3）正负电荷定向移动都可以形成电流，但负电荷定向移动的方向
与电流方向相反。
4.完整的电路包括：电源、开关、用电器、导线。
①电源：能够提供电能的装置，叫做电源。
②开关：控制电路的通断。
③用电器：消耗电能，将电能转化为其他形式能的装置。
④导线：传导电流，输送电能。
5.电路图
（1）电路图
为了便于研究，人们用图形符号表示电路元件；用符号表示电路元件
连接的图叫电路图。
（2）常见的电路元件符号
6.通路、断路、短路
第13页(1)通路——接通的电路叫通路，此时电路中有电流通过，电路是闭
合的。
(2)开路（断路）——断开的电路叫断路，此时电路不闭合，电路中
无电流。
(3)短路——不经过用电器而直接用导线把电源正、负极连在一
起。
第 3 节 串联和并联
1.串联电路：把电路元件依次连接起的电路。
特点：①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停止工作，其它电器也
不能工作；
③只需一个开关就能控制整个电路。
2.并联电路：把电路元件两端连接起来的电路。电流在分支前和合并
后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通
路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
第 4 节 电流的测量
1.电流
（1）定义：电流是表示电流强弱的物理量，用符号 I 表示。
第14页（2）单位：安培，简称安，符号 A。比安培小的单位还有毫安（mA）
和微安（μA）,
1A=103 mA 1mA=103μA 1A=106μA
2.电流表
（1）定义：测量电流的仪表叫电流表。符号为 A，其电阻很小，理
想的电流表相当于导线。
（2）电流表的示数：
（3）正确使用电流表的规则：
①串联:电流表必须和被测的用电器串联。
②正进负出:必须使电流从“＋”接线柱流进电流表，从“－”接线
柱流出来。
③试触:被测电流不能超过电流表量程。若不能预先估计待测电流的
大小时，应选用最大量程进行试触。
④调零:使用电表前，如果指针不指零，可调整中央调零螺旋使指针
调零。
⑤绝对不允许不经过用电器而把电流表直接连到电源的两极上。
第15页第 5 节 串、并联电路中电流的规律
1.串联电路的电流规律
串联电路中的电流处处相等。I =I =I
总 1 2
2.并联电路的电流规律
并联电路干路的总电流等于各支路电流之和。I =I +I
总 1 2
第十六章 电压 电阻
第 1 节 电压
1.电压
（1）电压使电路中自由电荷定向移动形成电流，电源是提供电压的
装置。
（2）电压的符号是 U，单位为伏特（伏，V）。比伏特大的有千伏（kV），
比伏特小的有毫伏（mV），
1 kV＝103 V，1 V＝103mV，1 kV＝106 mV
（3）常见的电压
①家庭电路电压——220V
②对人体安全的电压——不高于 36V
③一节干电池的电压——1.5V
④每节铅蓄电池电压——2V
2.电压的测量
（1）电压表：测量电路两端电压的仪表叫电压表，符号为 V
第16页（2）正确使用电压表的规则：
①并联：电压表必须和被测的用电器并联。
②正进负出：必须使电流从“＋”接线柱流进电压表，从“－”接线
柱流出来。
③试触：被测电压不能超过电压表量程。若不能预先估计待测电压的
大小时，应选用最大量程进行试触。
④指零：使用电表前，如果指针不指零，可调整中央调零螺旋使指针
调零。
3.电压表、电流表的比较
仪表 电压表 电流表
用途 测电压 测电流
标志 表盘上标有 表盘上标有“A”（即电流单位
“V”（即电压 是 A）
不
单位是 V）
同
电路
点
符号
量程 0~3V 0~15V 0~0.6A 0~3A
对应 0.1V 0.5V 0.02A 0.1A
第17页分度
值
连接 与被测电路 与被测用电器串联
方式 （用电器）并
联
与电 可以直接接在 绝对不允许直接接在电源的两
源连 电源两端，此 极上，否则会损坏电流表和电源
接 时电压表的示
数为电源电压
对电 相对于断路 相对于导线（短路）
路影
响
使用前都要调零；
都要使电流从“+”接线柱流入，从“-”接线柱
相同点 流出；
所测电压（或电流）都不能超过仪表量程；
都可用试触法选择合适量程
第 2 节 串、并联电路中电压的规律
串联电路 并联电路
电 串联电路中，电流处处相同： 并联电路中，干路电
第18页流 I=I1=I2=… 流等于各支路电流
之和：I=I1+I2+…
串联电路中各用电器两端电 并联电路中各支路
电 压之和等于电源两端的电 用电器两端电压与
压 压： 电源两端电压相等：
U=U1+U2+… U=U1=U2=…
第 3 节 电阻
1.电阻
（1）概念：在物理学中，用“电阻”来表示导体对电流的阻碍作用
的大小。
（2）符号：通常用“R”表示电阻。
（3）单位及换算关系：在国际单位制中，电阻的单位是“欧姆”，
简称“欧”，符号是“Ω”。
常用单位有千欧（kΩ）、兆欧（MΩ）。
换算关系：1MΩ=103kΩ，1kΩ=103Ω。
（5）电阻在电路中的符号
具有一定电阻值的元件叫做电阻器，也叫定值电阻，简称电阻。在电
路中的符号是“ ”。
2.影响导体电阻大小的因素
（1）导体的电阻与导体材料、长度、横截面积有关。①导体的材料、
长度相同时，横截面积越大，导体的电阻越小；②导体的材料、横截
第19页面积相同时，长度越长，导体的电阻越大；③导体的长度、横截面积
相同时，材料不同，导体的电阻不同。
（2）导体的电阻是导体本身的一种性质，与导体的材料、长度、横
截面积等因素有关，与导体是否通电、导体两端电压的高低、通过导
体的电流大小等因素无关。即使导体两端电压为零，导体的电阻也仍
然存在，且大小不变。
（3）串并联中电阻的特点：
①串联电路中：R =R +R 。
总 1 2
②并联电路中：
第 4 节 变阻器
1. 变阻器
能改版接入电路中队长大小的元件叫做变阻器。学生实验中常用的变
阻器有两种，一种是滑动变阻器，另一个是电阻箱。
2.滑动变阻器
（1）原理：通过改变接入电路中的电阻丝的长度来改变电路中电阻
的大小。
（2）作用：①调节滑动变阻器的滑片可以逐渐改变接入电路的电阻
值，从而改变电路中的电流和用电器两端的电压；②滑动变阻器还能
起到保护电路的作用。
（3）构造：滑动变阻器的构造如图所示：
第20页接线柱 A、B 之间时滑动变阻器的电阻丝；接线柱 C、D 之间是金
属杆，电阻为零；P 是金属滑片，与金属杆和电阻丝相连（电阻丝的
表面涂有绝缘漆，但与滑片接触的地方绝缘漆被刮掉），滑片本身看
作电阻为零。滑片移动到不同位置时，接入电路的 A、C（D）或 B、C
（D）两个接线柱间电阻丝的长度不一样，这样就改变了接入电路中
电阻的大小。
注意：滑动变阻器只是通过改变接入电路中的电阻丝的长度来改
变接入电路的电阻大小，而电阻丝自身的总长度并没有发生变化，即
电阻丝的总电阻没有变化。
（4）结构示意图和电路图中的符号
3.滑动变阻器注意事项
①电路中的电流不能超过滑动变阻器允许通过的最大电流；
②只要选定滑动变阻器的下端接线柱，上端两个接线柱中任何一个接
入电路，接法是等效的；
③滑动变阻器在电路中的作用：保护电路—连接好电路，开关闭合前，
应调节变阻器在阻值最大处；通过改变接入电路中阻值的变化，来改
变电路中电流大小，从而改变与之串联的导体两端电压。
第21页4. 滑动变阻器的双线接法（一上一下，决定在下）
（1）滑动变阻器接线原则：“一上一下”，一端接上接线柱，一端
接下接线柱；
（2）滑动变阻器阻值变化原则：“远大近小”，滑片与下接线柱的
距离越远阻值越大，越近阻值越小；
5. 滑动变阻器的特殊用法（三线接法）
滑动变阻器的接法一般有以下三种：
（1）断路式接法：如图甲所示，滑动变阻器右边的电阻丝被断路；
（2）短路式接法：如图乙所示，滑动变阻器右边电阻丝被短路；
（3）混连式接法：如图丙所示，该接法的优点是可通过移动划片，
使用电器（图中的小灯泡）两端电压最小为零。
6.电阻箱
（1）电阻箱是一种能够表示连入电路的阻值的变阻器。
（2）电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板
上标记的倍数，然后加在一起，就是接入电路的阻值。
第十七章 欧姆定律
第 1 节 电流与电压和电阻的关系
(1)在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(2)在电压一定的条件下，通过导体的电流与导体的电阻成反比。
第22页第 2 节 欧姆定律
1.欧姆定律：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（德
国物理学家欧姆）
2.公式：
I = U/R
U—电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——
安培（A）
第 3 节 电阻的测量
实验：伏安法测电阻
实验中要注意以下两点：
1.滑动变阻器常用来改变电流及电压的值。调整变阻器之前要先
想好，朝哪个方向移动滑片时电路中的电流变大，闭合开关之
前应该先调整变阻器的滑片，使电路中的电流在开始测量时最
小。
2.电压表和电流表要注意选择适当的量程。
第23页第 4 节 欧姆定律在串、并联电路中的应用
（1）电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；
（2）某个电阻阻值减小，则总电阻随着减小。
（3）串联分压，并联分流
第十八章 电功率
第 1 节 电能 电功
1.电能
(1)生活中说的 1 度电，度是电能的单位，学名叫千瓦时符号 kw·h
(2)1 kw·h = 1×103 w×3600 s=3.6×106 j
2.电能的计算
3.电功
(1)用电器工作时，可以把电能转化为其他形式能，这就是电流做功
的过程。
(2)电功 W=UIt
第24页第 2 节 电功率
1.电功率
(1)电功率：是电流在单位时间内所作的电功，符号 P，单位：瓦特 W
(2)表示电流作功的快慢。电功率大的用电器电流作功快。
2.千瓦时的来历
公式 W=Pt，W 是 t 这段时间电流通过用电器所做的功，也是用电器消
耗的电能，式中 W、P、t 的单位分别是焦、瓦、秒。如果 P 和 t 的单
位分别用千瓦、小时，那么它们相乘之后，就得到电能的另一个单位
——千瓦时(度)。
3.额定电压 额定功率
(1)额定电压：用电器正常工作时的电压
(2)额定功率：用电器在额定电压下工作时的电功率
第 3 节 测量小灯泡的电功率
在这个实验中，我们将用滑动变阻器控制电路，分别测量以下三种情
况下小灯泡的实际功率。
(1)使小灯泡两端的电压等于额定电压，观察小灯泡的亮度，测量它
的电功率，这是它的额定功率
(2)使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，测量它
实际的电功率。
第25页(3)使小灯泡两端的电压约为额定电压(标在灯口上)的 1.2 倍，观察
小灯泡的亮度，测量它实际的电功率。
第 4 节 焦耳定律
1.电流的热效应
(1)电流的热效应：电流通过导体时电能转化为内能的现象。
(2)在电流相同，通电时间相同的情况下，电阻越大，产生的热量越
多。
(3)在电阻相同，通电时间相同的情况下，电流越大，产生的热量越
多。
2.焦耳定律
焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体
的电阻成正比，跟通电同成正比。用公式 Q=I2Rt 来表示。
第十九章 生活用电
第 1 节 家庭电路
1.家庭电路的组成
第26页家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保
险装置、电灯和插座等。如图所示。
①进户线：连接户外供电电路的电线
②电能表：用来显示所消耗的电能，
③总开关：安装在家庭电路的火线上
④保险装置：通常安装在总开关的后面。熔丝（俗称保险丝）是
简易保险装置。保险丝的材料是铅锑合金
2.火线和零线
(1)火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，
另一条叫做零线。火线与零线之间的电压是 220V（家庭电路）
(2)零线在入户之前已经和大地相连，故零线与地之间无电压，火线
与地线之间有 220V 的电压。
(3) 试电笔
①作用：辨别火线和零线
第27页②结构：试电笔分钢笔式和螺丝刀式两种
③（使用：用手接触笔尾金属电极，笔尖接触电线，
④若氖管发光，说明接触的是火线；若氖管不发光，说明接触的
是零线。
⑤当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分
再去接触笔尖。
3.三线插头和漏电保护器
(1) 三线插头：左零右火中接地
(2)家庭电路常考连接方式：
① 家庭电路各组成部分的连接顺序不能颠倒；
② 保险丝串联接在火线上；
③ 开关一端必须与火线相连；
④ 灯口的连接方法是火线接灯口顶端，零线接磴口的螺旋
套；
第28页⑤ 两孔插座的接线要求是“左零右火”，三孔插座的接线要求
是“左零右火上接地”。
第 2 节 家庭电路中电流过大的原因
1.家用电器的总功率对家庭电路的影响
(1)用电器的总功率过大是家庭电路中电流过大的原因之一。
(2)家用电器的总功率等于各用电器功率之和，则
。
(3)家庭电路中避免电流过大的措施：电路中同时使用的用电器不能
太多，
2.短路对家庭电路的影响
(1)短路是家庭电路中电流过大的另一原因。
3.保险丝的作用
(1)电流过大时，自动熔断，保护电路
第 3 节 安全用电
1.电压越高越危险
(1)我国家庭电路的电压是 220V
(2)工厂用的动力电路的电压是 380V
(3)高压输电线路的电压高达 10kV-500kV
(4)人体的安全电压：不超过 36 V
第29页2.常见的触电事故
触电的实质是一定强度的电流流过人体所引起的伤害事故。
3.安全用电原则
安全用电原则
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层，导线绝缘皮破损应及时更换；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
⑤有金属外壳的用电器要有接地线；
⑥不用湿毛巾擦带电的用电器；
⑦电视天线不能与电线接触；
⑧在高压带电体周围设立警示牌或安装护栏等。
4.注意防雷
防雷击的方法
①在旷野地遇到雷电，注意不能用手机；
②不能在大树等高出地面很多的物体旁避雨，可找地势较低的位
置俯卧并将身上的金属物品放在一边。
③不要在铁轨上行走。
第30页第二十章 电与磁
第 1 节 磁现象 磁场
1.磁现象
(1)司南长柄指向南方：
(2)磁性：物体吸引铁、镍、钴等物质的性质。
(3)磁体：具有磁性的物体叫磁体。有指向性：指南北。
(4)磁极：磁体上磁性最强的部分叫磁极。
(5)任何磁体都有两个磁极，一个是北极（N 极）；另一个是南极（S
极）
(1)磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
(2)磁化：使原来没有磁性的物体带上磁性的过程。
2.磁场
(1)磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
(2)磁场的基本性质：对入其中的磁体产生磁力的作用。
(3)磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向
就是该点的磁场方向。
(4)磁感线：描述磁场的强弱和方向而假想的曲线。磁体周围的磁感
线是从它北极出来，回到南极。（磁感线是不存在的，用虚线表
示，且不相交）
第31页(5)磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方
向相同。
3.地磁场
地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北
极附近。(地磁的南北极与地理的南北极并不重合，它们的交角称
磁偏角，这是我国学者：沈括最早记述这一现象。）
第 2 节 电生磁
1.电流的磁效应
电流的磁效应：通电导线周围存在与电流方向有关磁场。
2.通电螺线管的磁场
(1)把导线绕在圆筒上就成为了螺线管
第32页(2)通电螺线管的性质：
①通过电流越大，磁性越强；
②线圈匝数越多，磁性越强；
③插入软铁芯，磁性大大增强；
④通电螺线管的极性可用电流方向来改变。
3.安培定则
安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇
指所指的那端就是螺线管的北极（N 极）。
第 3 节 电磁铁 电磁继电器
1.电磁铁
内部带有铁芯的螺线管就构成电磁铁。
2.电磁铁磁性
(1)电磁铁的特点：
①磁性的有无可由电流的通断来控制；
②磁性的强弱可由改变电流大小和线圈的匝数来调节；
③磁极可由电流方向来改变。
3.电磁继电器
第33页电磁继电器：实质上是一个利用电磁铁来控制的开关。它的作用可实
现远距离操作，利用低电压、弱电流来控制高电压、强电流。还可实
现自动控制
第 4 节 电动机
1.磁场对通电导线的作用
通电导线在磁场中受力运动
2.电动机的基本构造线圈不能连续转动是因为线圈越过了平衡位置
以后，受到的力阻碍了运动
第 5 节 磁生电
1.什么情况下磁能生电
(1)电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，
导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电
流。
(2)产生感生电流的条件：
①电路必须闭合；
②只是电路的一部分导体在磁场中；
③这部分导体做切割磁感线运动。
(3)感应电流的方向：跟导体运动方向和磁感线方向有关。
2.发电机
第34页发电机的原理是根据电磁感应现象制成的。交流发电机主要由定子和
转子。
第二十一章 信息的传递
(1)信息：各种事物发出的有意义的消息。
(2)人类历史上，信息和信息传播活动经历了五次巨大的变革是：①
语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；
⑤计算机技术的应用。
(3)早期的信息传播工具：烽火台，驿马，电报机，电话等。
(4)在话筒将声音转换成信号电流时，这种信号电流的频率、振幅变
化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着
声信号的“一举一动”。这种电流传递的信号叫做模拟信号，使
用模拟信号的通信方式叫做模拟通信。
(5)用不同符号的不同组合表示的信号，叫做数字信号，这种通信方
式叫做数字通信。
(6)数字通信是一种既现代又古老的通信方式，烽火、旗语、电报传
递信息都是数字通信。
(7)所有的波都在传播周期性的运动形态。
(8)电磁波是在空间传播的周期性变化的电磁场，因此电磁波传播时
不需要介质。
第35页(9)现代“信息高速公路”的两大支柱是：卫星通信和光纤通信，
(10)光纤通信：利用了光的反射。
(11)电视广播、移动通信是利用电磁波传递信号的。
第二十二章 能源与可持续发展
(1)人类开发利用能源的历史：火→化石能源→电能→核能。
(2)我们今天使用的煤、石油、天然气，是千百力年前埋在地下的动、
植物经过漫长的地质年代形成的，所以称为化石能源。
(3)一次能源：直接从自然界获得的能源，煤、石油、天然气、水能、
地热能、太阳能、核能。
(4)二次能源；消耗一次能源获得的能源，电。
(5)可再生能源：水能、风能、太阳能。
(6)不可再生能源；煤、石油、天然气、核能。
(7)旦质量较大的原子核发生分裂或者质量较小的原子核相互结合，
就有可能释放出惊人的能量，这就是核能(nuclear energy)。
(8)核裂变：原子弹和核电站。核电站是利用裂变的链式反应发电的。
(9)核聚变：氢弹。太阳内部。
(10)太阳能是由不断发生的核聚变产生的，地球上除核能、地热能和
潮汐能以外的所有的能量，几乎都来自太阳。人类利用太阳能的
第36页三种方式是：①光热转换（太阳能热水器）；②光电转换（太阳
能电池）；③光化转换（绿色植物）。
(11)能源的使用应综合考虑能量的转化和转移的方向性、能源消耗对
环境的影响、化石能源和核能等不可再生能源的储量等因素。以
风能、水能、太阳能等为代表的可再生能源是未来理想能源的一
个重要发展方向。
第37页
