3.4.4基坑施工
考点一、一般规定★
考点二、土石围堰施工★
考点三、基坑开挖★★
考点四、基坑降排水★
考点五、基底处理★
考点六、基底检验★★
考点一、一般规定★
(1)基坑施工前，应全面了解水文、地质、周边构筑物和地下管线等情况，确定开挖方式，制定专项施工方
案。
(2)基坑开挖时，应根据其等级和规模，对基坑结构的受力、变形、稳定性、坑外重要构筑物和地下管线的
位移变形等进行监测控制，保证施工安全以及周边重要构筑物和地下管线的安全。对危险性较大的基坑，除应
8
7
按边开挖、边支护的原则进行施工外，尚9应1建立信息化实时监控系统，指导施工。
4
8
3
(3)开挖基坑所产生的弃土应进行
微
妥信善处置，不得阻塞河道，影响泄洪，污染环境。
系
考点二、土石围堰施工★ 联
题
押
1.土石围堰工程应符合的准规定
精
(1)堰顶高程应高出施工期 间可能出现的最高水位(包括浪高)0.5～0.7m。
2.土围堰的填筑施工应符合的 规定
(1)水深1.5m以内、流速0.5m/s以 内，河床土质渗水性较小且满足泄洪要求时，可筑土围堰。
3.土袋围堰的填筑应符合的规定
(1)水深3m以内、流速1.5m/s以内，河床 土质渗水性较小且满足泄洪要求时，可筑土袋围堰。
(2)袋内填土宜采用黏性土，装填量宜为60%左 右；水流流速较大时，在过水面及迎水面，袋内可装填粗砂
8
或卵石。堆码土袋的上下层和内外层应相互错缝、密实 平整，搭接长度宜为1/3～1/127。
9
8
4
(3)围堰中心部分可填筑黏土及黏性土芯墙。堰外边坡宜 为1:1～1:0.5,堰内边信坡3宜为1:0.5～1:0.2。
微
考点三、基坑开挖★★ 联
系
一
唯
优路官方网站:www.youlu.com 1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
施工流程 定位放样→基坑开挖、基坑排水→基底处理以及砌筑(浇筑)基础结构物
下列情况需做专项方案并专家论证：
①深度≥5m的基坑(槽)的土(石)方开挖、支护、降水
方案编制
②开挖深度虽＜5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建(构)筑物安全,或存在有
毒有害气体分布的基坑(槽)
①基坑边缘的顶面应设置截水沟等防止地面水流入基坑的设施。
②基坑开挖时，应对基坑边缘顶面的各种荷载进行严格限制，并在基坑边缘与荷载之间应设置护道，
基坑深度小于或等于4m时护道的宽度应不小于1m；基坑深度大于4m时护道的宽度应按边坡稳定
计算的结果进行适当加宽。
开挖要求 ③基坑开挖宜安排在枯水或少雨季节进行并连续施工。
④采用机械开挖时应避免超挖，宜在挖至基底前预留一定厚度，再由人工开挖至设计高程。如超挖，
则应将松动部分清除，并对基底进行处理。
⑤基坑开挖施工完成后不得长时间暴露、被水浸泡或被扰动，应及时检验其尺寸、高程、基底承载
力。检验合格后应尽快进行基础工程的施工。

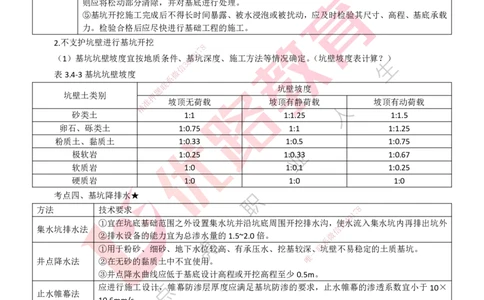

2.不支护坑壁进行基坑开挖
8
7
1
9
（1）基坑坑壁坡度宜按地质条件、
8
基4坑深度、施工方法等情况确定。（坑壁坡度表计算？）
3
信
表3.4-3基坑坑壁坡度 微
系
联
题 坑壁坡度
坑壁土类别 押
准 坡顶无荷载 坡顶有静荷载 坡顶有动荷载
精
砂类土 1:1 1:1.25 1:1.5
卵石、砾类土 1:0.75 1:1 1:1.25
粉质土、黏质土 1:0.33 1:0.5 1:0.75
极软岩 1:0.25 1:0.33 1:0.67
软质岩 1: 0 1:0.1 1:0.25
硬质岩 1:0 1:0 1:0
考点四、基坑降排水★
方法 技术要求
1
7 8
9
①宜在坑底基础范围之外设置集水坑并沿 坑底周围开挖排水沟，使8
4
水流入集水坑内再排出坑外
集水坑排水法 信
3
②排水设备的能力宜为总渗水量的1.5~2.0倍 。 微
系
①用于粉砂、细砂、地下水位较高、有承压水、 挖基较深、
联
坑壁不易稳定的土质基坑。
一
唯
井点降水法 ②在无砂的黏质土中不宜使用。
③井点降水曲线应低于基底设计高程或开挖高程至少0.5m。
应进行施工设计，帷幕防渗层厚度应满足基坑防渗的要求，止水帷幕的渗透系数宜小于10×
止水帷幕法
10-6mm/s。
典型例题
【模拟题-单选】集水坑排水法排水设备的能力宜为总渗水量的（）倍。
A.0.3~0.5 B.0.5~0.8
C.0.8~1.5 D.1.5~2.0
典型例题
【参考答案】D
【解析】集水坑排水法排水设备的能力宜为总渗水量的1.5~2倍。
考点五、基底处理★★
2 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
一般软弱地基土层加固处理方法可归纳为四种类型，即：
名称 处理方法
换填土法 将基础下软弱土层全部或部分挖除，换填力学物理性质较好的土
挤密土法 用重锤夯实或砂桩、石灰桩、砂井、塑料排水板等方法，使软弱土层挤压密实或排水固结
胶结土法 用化学浆液灌入或粉体喷射搅拌等方法，使土壤颗粒胶结硬化，改善土的性质
土工 用土工膜、土工织物、土工格栅与土工合成物等加筋土体，以限制土体的侧向变形，增加土的周压
聚合物法 力，有效提高地基承载力
典型例题
【模拟题-多选】桥梁扩大基础对于一般软弱地基土层加固处理方法有（）。
A.换填土法 B.抛石挤淤
C.挤密土法 D.胶结土法
E.土工聚合物法 【参考答案】ACDE
【解析】对于一般软弱地基土层加固处理方法可归纳为四种类型，即：
8
名称 处理方法 1 7
9
4
8
换填土法 将基础下软弱土层全部或部3分挖除，换填力学物理性质较好的土
信
微
挤密土法 用重锤夯实或砂桩、石系灰桩、砂井、塑料排水板等方法，使软弱土层挤压密实或排水固结
联
胶结土法 用化学浆液灌入或粉题体喷射搅拌等方法，使土壤颗粒胶结硬化，改善土的性质
押
土工 用土工膜、土工准织物、土工格栅与土工合成物等加筋土体，以限制土体的侧向变形，增加土的周压
精
聚合物法 力，有效提高地基 承载力。
考点六、基底检验★★
1.地基基底的检验应包括的内容
(1)平面位置、尺寸和基底高程。
(2)地质情况和承载力是否与设计资料相符 。
(3)基底处理和排水情况是否符合规范要求。
(4)施工记录及有关试验资料等。
1
7 8
9
8
4
2.地基基底的检验方法 信 3
微
特大桥或特殊结构桥梁的地基基底检验应符合设计规定， 其余可按桥涵大系小、地基土质复杂情况及结构对
联
一
地基有无特殊要求等，采用下列方法进行地基的检验： 唯
(1)小桥涵的地基检验可采用直观或触探方法，必要时可进行土质试验。
(2)大、中桥和地基土质复杂、结构对地基有特殊要求的地基检验，宜采用触探和钻探(钻深至少4m)取样做
土工试验，亦可按设计的特殊要求进行荷载试验。
(3)基底平面位置应符合设计要求且满足基础施工作业的需要。基底高程的允许偏差应符合现行《公路工程
质量检验评定标准第一册土建工程》JTGF80/1—2017的规定。
典型例题
【模拟题-多选】地基基底的检验应包括的内容有（）。
A.平面位置、尺寸和基底高程 B.地质情况和承载力是否与设计资料相符
C.基底沉渣厚度 D.施工记录及有关试验资料等
E.基底处理和排水情况是否符合规范要求 【参考答案】ABDE
【解析】地基基底的检验应包括的内容
优路官方网站:www.youlu.com 3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
(1)平面位置、尺寸和基底高程。
(2)地质情况和承载力是否与设计资料相符。
(3)基底处理和排水情况是否符合规范要求。
(4)施工记录及有关试验资料等。
3.4.5浅基础与承台施工
考点一、浅基础施工★
考点二、承台施工★★
考点一、浅基础施工★
浅基础施工主要工序包括基础的定位放样、基坑开挖、基坑排水、基底处理以及基础结构物的浇筑(砌筑)
等。
基础的定位放样应先根据桥梁中心线与墩台的纵、横轴线，推出基础边线的定位点，再放线画出基坑的开
挖范围，基坑底部的尺寸应留有富余量，以便于支撑、排水与立模板(如果是坑壁垂直的无水基坑坑底，可不必
8
7
加宽，直接利用坑壁作基础模板亦可)。 9 1
4
8
3
浅基础的基底为非黏性土或干土时信，施工前应将其润湿，按设计要求浇筑混凝土垫层，垫层顶面不得高于
微
系
基础底面设计高程；地基为淤泥或联承载力不足时，应按设计要求处理后方可进行基础的施工；基底为岩石时，
题
押
应采用水冲洗干净，且基础施准工前应铺设一层不低于基础混凝土强度等级的水泥砂浆。
精
浅基础的施工宜采用钢模 板。混凝土宜在全平截面范围内水平分层浇筑，机械设备的能力应满足混凝土浇
筑施工要求。
若浅基础结构属大体积混凝土，应按有关大体积混凝土的规定组织施工。当浇筑量过大、设备能力难以满
足施工要求，或大体积混凝土温控需要时 ，可分层或分块浇筑。
考点二、承台施工★★
1.承台施工方式的选择
8
分类 做法
1
7
9
承台是桩与柱或墩的连系部分。
信
3 8
4
承台按构造方式可分为高桩承台和低桩承台； 微
系
按施工方分为现浇承台和预制式承台； 一
联
唯
按埋置方式分为陆上承台和水中承台。
干处 明挖基坑（一般采用机械开挖，辅以人工清底找平）
一般先设围堰（钢板桩围堰、套箱围堰、双壁钢围堰等）将群桩围在堰内，然后在堰内河底灌注水下混
水中
凝土封底，凝结后，将水抽干，使各桩处于干处，再安装承台模板，在干处灌筑承台混凝土。
常用的围堰类型包括土石围堰、钢筋混凝土套箱围堰和钢围堰，常用的钢围堰主要有钢板桩围堰、锁口钢
管桩围堰、钢套箱围堰、双壁钢围堰等。
典型例题
【模拟题-单选】
关于围堰施工，说法错误的是（）。
A.常用的围堰类型包括土石围堰、钢筋混凝土套箱围堰和钢围堰
B.先将围堰内水抽干再灌注混凝土封底
C.围堰封底混凝土凝结后，再将水抽干
4 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
D.在干处灌筑承台混凝土
典型例题
【参考答案】B
【解析】一般先设围堰（钢板桩围堰、套箱围堰、双壁钢围堰等）将群桩围在堰内，然后在堰内河底灌注
水下混凝土封底，凝结后，将水抽干，使各桩处于干处，再安装承台模板，在干处灌筑承台混凝土。
2.钢围堰施工
（1）钢围堰设计与施工的一般规定
①围堰的平面尺寸宜根据承台的结构尺寸、安装及放样误差等确定，且满足承台施工操作空间的需要，围
堰内侧距承台边缘的净距宜不小于1m(围堰内侧兼作模板时除外)。围堰顶面高程应高出施工期间可能出现的最
高水位(包括浪高)0.5～0.7m;有潮汐的水域，应同时考虑最高和最低施工潮位对围堰的不利影响。
②围堰除应满足自身的强度、刚度和稳定性要求外，尚应考虑河床断面被压缩后，流速增大导致的河床冲
刷和对通航、导流等的影响。
8
7
2.钢围堰施工 9 1
4
8
3
（2）钢板桩围堰
微
信
系
①钢板桩的材质、性能和联尺寸应符合产品的相应规定。钢板桩在存放、搬运和起吊时，应采取措施防
题
止其变形及锁口损坏押。经过整修或焊接后的钢板桩，应采用同类型的短桩进行锁口试验，合格者方可
准
继续使用。 精
②钢板桩施打前应设 置测量观测点，控制其施打定位。
③钢板桩施打前，其锁口宜采用止水材料捻缝，防止在使用过程中漏水。
钢板桩 ④施打钢板桩应有导向装置，以保证桩的位置准确。施打顺序应遵照施工技术方案，宜从上游开始分
围堰 两头向下游方向合龙。施打时应 随时检查其位置和垂直度是否准确，不符合要求的应立即纠正或拔起
重新施打。施打完成后，所有钢板 桩的锁口均应闭合。
⑤同一围堰内采用不同类型的钢板桩时 ，宜将不同类型桩的各半拼焊成一根异形钢板桩，分别与相邻
桩进行连接。接长的钢板桩，其相邻桩的 接头位置应上下错开。
8
⑥拔除钢板桩前，应向堰内注水使堰内外的水 位保持平衡。拔桩应从下游侧
1
7开始逐步向上游侧进行，
9
拔除的钢板桩应对其锁口进行检修并涂油，堆码 妥 善保存。
信
3 8
4
微
（3）套箱围堰 系
联
分类 有底套箱与无底套箱
唯
一
①有底钢套箱在浇筑封底混凝土前，应对底板和钢护筒的表面 进行清理，并采用适宜的止水装置或材
料对底板与桩基之间的缝隙进行封堵。
技 术
②钢套箱内的排水应在封底混凝土符合设计规定的强度或达到设计强度的80%及以上时方可进行。封底
要求
混凝土未达到规定强度前，应打开套箱上设置的连通器，保持套箱内外水头一致。排水不应过快，排
水过程中应加强对套箱情况变化的监测；对有底钢套箱，必要时可设反压装置，抵抗过大的浮力。
（4）双壁钢围堰
①围堰的双壁间距应根据下沉时需要克服的浮力、土层摩阻力及基底抗力等经计算确定，并在双壁之间分
设多个对称、横向互不相通的隔水仓。
②双壁钢围堰结构的制作宜在工厂按设计要求进行，各节、块应按预定的顺序对称组装拼焊。制作完成后
应进行焊接质量检验，并进行水密性试验。
③围堰下沉至设计高程，在灌注封底混凝土前，应对河床面进行清理和整平。围堰置于岩面上时，宜将岩
面整平；基岩岩面倾斜或凹凸不平时，宜将围堰底部制作成与岩面相应的异形刃脚，增加其稳定性并减少渗漏。
优路官方网站:www.youlu.com 5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
典型例题
【模拟题-单选】
关于钢板桩围堰的施工，说法正确的是（）。
A.拔除钢板桩应从下游侧开始逐步向上游侧进行
B.施打后，钢板桩的锁口应用止水材料捻缝
C.一般由下游分两头向上游合龙
D.相邻桩的接头位置应在同一界面
典型例题
【参考答案】A
【解析】B选项，定位施打前,钢板桩的锁口应用止水材料捻缝,以防漏水。C选项，施打顺序应遵照施工技
术方案，宜从上游开始分两头向下游方向合龙。
D选项，钢板桩相邻两钢板桩的接头位置应上下错开。
8
7
3.4.6桥墩与桥台施工 9 1
4
8
3
考点一：桥墩施工★ 信
微
系
考点二：预制安装墩台身与盖联梁★
题
押
考点一：桥墩施工★ 准
精
（一）钢筋混凝土墩台施 工
1.高度小于40m的桥墩施工
（1）桥墩施工前，应对其施工范围 内基础顶面的混凝土进行凿毛处理，并应将表面的松散层、石屑等清理
干净；对分节段施工的桥墩，其接缝亦应 作相同的凿毛和清洁处理。
（2）桥墩高度小于或等于10m时可整体 浇筑施工；高度超过10m时，可分节段施工，节段的高度宜根据
施工环境条件和钢筋定尺长度等因素确定。上一节段 施工时，已浇筑节段的混凝土强度应不低于2.5MPa。各节
8
段之间浇筑混凝土的间歇期宜控制在7d以内。 1 7
9
8
4
2.高度大于或等于40m的高墩施工 信 3
微
系
高度大于或等于40m的高墩施工，除应符合上述高度小于4 0m的桥墩联施工要求之外，尚应符合下列规定：
一
（1）施工前应编制专项施工方案，对各项临时受力结构和临 时 设施 唯应进行必要的施工设计计算和验算。
（2）宜设置塔式起重机或其他可靠的起重设备，用于施工期间钢筋或其半成品材料以及其他材料的垂直起
吊运输。
（3）宜设置施工电梯作为运送作业人员和小型机具、操作工具的垂直运输设施。
典型例题
【模拟题-单选】
对于高度大于或等于40m的高墩施工，说法错误的是（）。
A.桥墩施工前，应对其施工范围内基础顶面的混凝土进行凿毛处理
B.施工前应编制专项施工方案
C.宜设置塔式起重机或其他可靠的起重设备，作为运送作业人员和小型机具、操作工具的垂直运输设施
D.宜设置施工电梯作为运送作业人员和小型机具、操作工具的垂直运输设施
【参考答案】C
6 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
【解析】C选项正确说法为：
（1）宜设置塔式起重机或其他可靠的起重设备，用于施工期间钢筋或其半成品材料以及其他材料的垂直起
吊运输。
（2）宜设置施工电梯作为运送作业人员和小型机具、操作工具的垂直运输设施。
考点二：预制安装墩台身与盖梁★
1.墩台身和盖梁预制混凝土的施工除符合本书“3.3.2混凝土工程施工”的规定，尚应符合下列规定：
①每一预制节段的混凝土应一次浇筑完成。
②浇筑混凝土时应采取有效措施保证预应力管道和各种预埋件的位置准确，不产生移位。
③混凝土浇筑完成后，带模洒水养护时间宜不少于3d,混凝土的外露面应覆盖、保湿和保温；拆除模板后仍
宜对混凝土表面进行覆盖并保湿养护至少7d。对高性能混凝土，其保湿养护的时间宜适当延长。
2.墩台身和盖梁的预制宜采用整体式定型钢模板，模板应具有足够的强度、刚度和稳定性，并符合下列规
定：
8
7
①模板应以刚度控制设计，并满足多9次1重复使用不变形的要求。
4
8
3
②模板安装时位置应准确，各部位信的连接应牢固可靠，接缝应严密、不漏浆。
微
系
③底模应平整，其平整度在2联m长度范围的允许偏差应不超过2mm,并应垂直于预制墩身的中轴线；侧模平
题
押
整度在1m长度范围的允许偏准差应不超过2mm。
精
3.4.7圬工结构施工
考点一：圬工结构材料要求 ★
考点二：墩、台身圬工砌体施工★
考点三：后背回填施工★★
考点一：圬工结构材料要求★
圬工结构材料主要包括石料、混凝土预制块、砂浆、小石子混凝土等。
8
(1)圬工砌体工程所用的石料应符合下列规定： 1 7
9
8
4
①石料应符合设计规定的类别和强度，石质均匀、不易 风化、无裂纹。 信 3
微
系
②片石厚度应不小于150mm。用作镶面的片石，应选择表面 较平整、尺联寸较大者并稍加修整。
一
③块石形状应大致方正，上下面大致平整，厚度为200～300m m ,宽 度唯为厚度的1.0～1.5倍，长度为厚度的
1.5～3.0倍。
④粗料石的外形尽量方正，厚度为200～300mm,宽度为厚度的1.0～1.5倍，长度为厚度的2.5～4.0倍，表
面凹陷深度不大于20mm。
(2)圬工砌筑采用的砂浆类别和强度等级应符合设计规定，砂浆中所用水泥、砂、水等材料的质量应符合规
范相关规定。砂浆配合比应通过试验确定，砂浆配制宜采用质量比。各类砂浆均宜采用机械拌和并随拌随用，
保持适宜的稠度，且宜在3～4h内使用完毕；气温超过30℃时，宜在2～3h内使用完毕。
考点二：墩、台身圬工砌体施工★
（1）砌块使用前应浇水湿润，砌块的表面如有泥土、水锈，应清洗干净。
（2）砌筑基础的第一层砌块时，如基底为土质，可直接坐浆砌筑；如基底为岩层或混凝土地基，应先将基
底表面清洗、湿润，再坐浆砌筑。
（3）砌体宜分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑高差宜不超过1.2m；分段位
优路官方网站:www.youlu.com 7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
置宜设在沉降缝或伸缩缝处，各段的水平砌缝应一致。
（4）各砌层应先砌外圈定位行列，再砌筑里层，其外圈砌块应与里层砌块交错连成一体。
考点三：后背回填施工★★
（1）桥涵台背及锥坡、护坡的填料应符合设计规定。设计未规定时，宜采用天然砂砾、二灰土、水泥稳定
土或粉煤灰等轻质材料，不得采用含有泥草、腐殖质或冻块的土。
（2）台背回填应顺路线方向，自台身起，其填土的长度在顶面应不小于桥台高度加2m，在底面应不小于
2m；拱桥台背填土的长度应不小于台高的3~4倍。锥坡填土应与台背填土同时进行，并应按设计宽度一次填足。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）后背回填应严格控制土的 分层厚度和压实度，应设专人负责监督检查，检查频率应每50m2检验一点，
不足50m2时应至少检验一点，每点均应 合格，且宜采用小型机械压实。桥涵台背填土的压实度应不小于96%。
（4）台背回填的顺序应符合设计规定。 设计未规定时，拱桥的台背填土宜在主拱圈安装或砌筑以前完成；
梁式桥轻型桥台的台背填土宜在梁体安装完成以 后，在两端桥台平衡地进行；埋置式桥台的台背填土宜在柱侧
对称、平衡地进行。
8
1
7
9
8
4
信
3
微
系
联
一
唯
典型例题
【模拟题-单选】
桥涵台背填土的压实度应不小于（）。
A.90% B.92%
C.94% D.96%
【参考答案】D
【解析】桥涵台背填土的压实度应不小于96%。
8 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
3.5桥梁上部结构施工
3.5.1梁式桥施工
3.5.2拱桥施工
3.5.3斜拉桥施工
3.5.4悬索桥施工
3.5.5桥梁施工监控
3.5.1梁式桥施工
考点一：装配式梁、板桥施工★★★
考点二：支架现浇施工★★
考点三：移动模架逐孔现浇施工★★
考点四：悬臂浇筑施工★★★
考点五：悬臂拼装施工★★★
8
7
1
9
考点六：顶推施工★ 8 4
3
信
微
考点七：钢箱梁安装★★
系
联
考点一：装配式梁、板桥施题工★★★
押
准
一、装配式梁、板预制精安装
1.一般要求
（1）装配式桥的构件在脱底模 、移运、存放和吊装时，混凝土的强度应不低于设计规定的吊装强度；设计
未规定时，应不低于设计强度的80%。
（2）对分层、分段安装的构件，应在先 安装的构件可靠固定且受力较大的接头混凝土达到设计强度的80％
后，方可继续安装；
2.构件的预制台座应符合下列规定：
8
1
7
（1）预制台座的地基应具有足够的承载能力和稳定性 。当用于预制后张预应力
8
4 9混凝土梁板时，宜对台座两
信
3
端及适当范围内的地基进行特殊加固处理。 微
系
（2）预制台座应采用适宜的材料和方式制作，且应保证其坚 固、稳定一
联
、不沉陷。
唯
（3）预制台座的间距应能满足施工作业的要求；台座表面应光滑 、 平整，在2m长度上平整度的允许偏差
应不超过2mm，且应保证底座或底模的挠度不大于2mm。
（4）对预应力混凝土梁、板，应根据设计提供的理论拱度值，结合施工的实际情况，正确预计梁体拱度的
变化情况。在预制台座上按梁、板构件跨度设置相应的预拱度。当预计后张预应力混凝土梁的上拱度值较大，
会对桥面铺装的施工产生不利影响，宜在预制台座上设置反拱。
3.各种构件混凝土的浇筑除应符合本书“3.3.3预应力混凝土工程施工”的有关规定外，尚应符合下列规定：
（1）腹板底部为扩大断面的T形梁和Ⅰ形梁时，应先浇筑扩大部分并振实后，再浇筑其上部腹板。
（2）U形梁可上下一次浇筑或分两次浇筑。一次浇筑时，宜先浇筑底板至底板承托顶面，待底板混凝土振
实后再浇筑腹板；分两次浇筑时，宜先浇筑底板至底板承托顶面，按施工缝处理后，再浇筑腹板混凝土。
（3）箱形梁宜一次浇筑完成，且宜先浇筑底板至底板承托顶面，待底板混凝土振实后再浇筑腹板、顶板。
4.构件的场内移运应符合下列规定：
优路官方网站:www.youlu.com 9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（1）后张预应力混凝土梁、板，在施加预应力后可将其从预制台座吊移至场内的存放台座再进行孔道压浆，
但必须满足下列要求：
A.从预制台座上移出梁、板仅限一次，不得在孔道压浆前多次倒运。
B.吊移的范围必须限制在预制场内的存放区域，不得移往他处
C.吊移过程中不得对梁、板产生任何冲击和碰撞。
（2）后张预应力混凝土梁、板在孔道压浆后进行移运的，其压浆浆体强度应不低于设计强度的80%。
（3）梁、板移运时的吊点位置应符合设计规定；设计未规定时，应根据计算决定。构件的吊环必须采用未
经冷拉的HPB300钢筋制作，且吊环应顺直。吊绳与起吊构件的交角小于60°时，应设置吊架或起吊扁担，使
吊环垂直受力。吊移板式构件时，不得吊错上、下面。
5.构件的存放应符合下列规定：
（1）存放台座应坚固稳定,且宜高出地面200mm以上。存放场地应有相应的防排水设施，并应保证梁板等
构件在存放期间不致因支点沉陷而受到损坏。
8
7
（2）梁、板构件存放时，其支点应符9 1合设计规定的位置，支点处应采用垫木和其他适宜的材料进行支承，
4
8
3
不得将构件直接支承在坚硬的存放台座信上；存放时混凝土养护期未满的，应继续养护。
微
系
（3）构件应按其安装的先后联顺序编号存放，预应力混凝土梁、板的存放时间宜不超过3个月，特殊情况下
题
押
应不超过5个月。存放时间超准过3个月时，应对梁、板的上拱度值进行检测，当上拱度值过大将会严重影响后
精
续桥面铺装施工或梁、板混凝 土产生严重开裂时，则不得使用。
（4）当构件多层叠放时，层 与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处，上下层垫
木应在同一条竖直线上；叠放的高度宜按构件强度、台座地基的承载力、垫木强度及叠放的稳定性等经计算确
定，大型构件宜为2层，不应超过3层， 小型构件宜为6~10层。
（5）雨季或春季融冻期间，应采取有效措 施防止地面软化下沉而造成构件断裂及损坏。
6.简支梁、板的安装应符合下列规定：
8
（1）采用架桥机进行安装作业时，其抗倾覆稳定系 数应不小于1.3；架桥机过孔1 7时，应将起重小车置于对
9
8
4
稳定最有利的位置，且抗倾覆稳定系数应不小于1.5；不得采 用将梁、板吊挂在架信桥3机后部配重的方式进行过孔
微
作业。 联
系
一
双导梁架桥机施工工艺流程主要包括： 唯
①梁体预制及运输、铺设轨道→②架桥机及导梁拼装→③试吊→④架桥机前移至安装跨→⑤支顶前支架→
⑥运梁、喂梁→⑦吊梁，纵移到位→⑧降梁，横移到位→⑨安放支座，落梁→⑩重复第⑤~⑨步，架设下一片梁
→⑪铰缝施工，完成整跨安装→⑫架桥机前移至下一跨，直至完成整桥安装。
(2)采用起重机吊装构件时，如采用1台吊机起吊，应在吊点位置的上方设置吊架或起吊扁担；如采用两台
吊机起吊，应统一指挥，协调一致，使构件的两端同时起吊、同时就位。
（3）采用缆索吊机进行安装时，应事先对缆索吊机进行1.2倍最大设计荷载的静力试验和设计荷载下的试
运行，全面验收合格后方可使用。
（4）安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过10d,特殊情况应不超30d。梁、板上有预留
孔道的，其中心应在同一轴线上，偏差应不大于4mm。梁板之间的横向湿接缝，应在板全部安装完成后方可进
行施工。
7.施工先简支后连续的梁应符合下列规定：
10 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
(1)除符合相关的规定外，当设置临时支座进行支承时，对一片梁中的各临时支座，其顶面的相对高差应不
大于2mm。
(2)对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头底模之前安装。
(3)湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应一次浇筑完成。湿接头
混凝土的养护时间应不少于14d。
(4)湿接头按设计要求施加预应力、孔道压浆且浆体达到规定强度后，应立即拆除临时支座，按设计规定的
顺序完成体系转换。同一片梁的临时支座应同时拆除。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
二、箱梁整孔预制安装
1.箱梁的预制宜采用定型钢模板，模板 应具有足够的强度和刚度，并应能满足多次重复使用不变形的要求。
模板施工尚应符合下列规定：
①对外侧模和端模的拆除期限，尚应满足箱梁混 凝土的表层温度与环境温度之差不大于15℃的要求；当气
8
温急剧变化时，不宜进行拆模作业。 9 1
7
8
4
2.①箱梁混凝土宜一次连续浇筑完成，且宜采取水平分 层 、斜向推进的方
微
式信浇
3
筑，水平分层的厚度不得大
系
于300mm。 联
一
唯
②各层间混凝土的间隔浇筑时间不应超过其初凝时间。
梁体腹板下部的底板混凝土宜采用设于底模处的附着式振捣器振动；腹板混凝土宜采用插入式振捣器及附
着式振捣器辅助振捣；
对钢筋和预应力管道密布区域的混凝土，应提前按一定间距设置混凝土溜槽和插入式振捣器辅助导向等装
置，保证该区域的混凝土能振捣密实。
3.梁体混凝土的抗压强度达到设计强度的1/3以上、弹性模量不低于设计值的50%时，可对部分预应力钢
束进行初张拉，但其张拉应力不应超过设计张拉控制应力的1/3，且初张拉的预应力钢束编号及张拉应力应符
合设计规定。
对箱梁预应力钢束的终张拉，应在其混凝土抗压强度达到设计强度的80%、弹性模量不小于设计值的80%
后进行。设计对张拉有具体规定时应从其规定。
4.箱梁的场内移运及存放应符合下列规定：
（1）箱梁在场内的移运可采用龙门式起重机、轮胎式移梁机或滑移方式，且应预设相应的移运通道。
优路官方网站:www.youlu.com 11
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（2）采用滑移方式移梁时，滑道应设在坚固稳定的地基基础上。滑道应保持平整，滑移时4个支点的相对
高差不得超过4mm，两滑道之间的高差不得超过50mm。
5.箱梁的运输应符合下列规定：
（1）采用运梁车运输箱梁时，运梁线路的路面应平坦，地基应有足够的承载能力，纵向坡度应不大于3%，
横向坡度（人字坡）应不大于4%，最小曲率半径应不小于运梁车的允许转弯半径。在运梁车通过的限界内，不
得有任何障碍物。
（2）运梁车装载箱梁时，其支承应牢固，起步和运行应缓慢，平稳前进，严禁突然加速或紧急制动。重载
运行时的速度宜控制在5km/h以内，曲线、坡道地段应严格控制在3Km/h以内。当运梁车接近卸梁地点或架桥
机时，应减速徐停。
6.箱梁简支变连续时的体系转换除应符合下列规定：
(1)需浇筑湿接头的箱梁端部的形状应符合设计规定，预应力钢束及其他预留孔道的位置偏差应不大于
4mm。
8
7
(2)宜先将一联箱梁采用型钢在纵向予9以1临时固结，且宜在一天中气温最低且温度场均匀稳定的时段浇筑湿
4
8
3
接头混凝土。 信
微
系
典型例题 联
题
押
【模拟题-单选】 准
精
装配式桥的构件在脱底模 、移运、存放和吊装时，混凝土的强度应不低于设计规定的吊装强度，设计未规
定时，应不低于设计强度的（）。
A.30% B.50%
C.70% D.80%
【参考答案】D
【解析】装配式桥的构件在脱底模、移运、存放和吊装时，混凝土的强度应不低于设计规定的吊装强度；
8
设计未规定时，应不低于设计强度的80%。 1 7
9
8
4
典型例题 信 3
微
【真题-案例】案例（一） 联
系
一
背景资料： 唯
某施工单位甲承接了一座3×30m预应力混凝土先简支后连续梁桥工程，下部构造为重力式桥台和桩柱式
桥墩，总体布置如下图所示。
典型例题
地质钻探资料揭示，1#、2#墩有厚度5～8m不等的砂卵石覆盖层，其强度大于25MPa，卵石平均粒径为
20cm，持力层为中风化砂岩。设计要求桩基在低水位期间采用筑岛钻孔法施工。
12 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
施工单位甲将桩基施工分包给施工单位乙，并签订了安全生产管理协议，明确了双方安全隐患排查中的职
责。
桥梁上部结构的主要施工工序包括：①安装临时支座；②拆除临时支座；③安放永久支座；④架设T梁；
⑤浇筑T梁接头混凝土；⑥现浇T梁湿接缝混凝土；⑦浇筑横隔板混凝土；⑧张拉二次预应力钢束。
典型例题
问题：
1.开展1号墩顶测量放样时，应控制哪两项指标?
2.A是什么临时设施，有何作用?
3.根据地质条件，宜选用何种类型钻机施工?
4.在双方签订的安全生产管理协议中，施工单位甲对事故隐患排查治理应负有哪些职责?
5.对背景中上部结构主要施工工序进行排序（用圆圈的数字表示）。
典型例题
8
7
【参考答案】 9 1
4
8
3
1．墩顶坐标（或位置、或轴线，
微
信或偏位）和高程（或标高）
系
2．A为钢护筒，护筒能稳定联孔壁，防止塌孔，还有隔离地表水、保护孔口地面、固定桩孔位置和起到钻头
题
押
导向作用等。 准
精
3．宜选用冲击钻机（或 冲抓钻机，或旋转钻机）。
4．统一协调（或全面负责、 或连带责任，或沟通管理）、监督管理（或：甲方发现乙方的安全问题，要求
乙方改正）。
5．①→④→⑦→⑥→⑤→⑧→③→② （或①→③→④→⑦→⑥→⑤→⑧→②）。
考点二：支架现浇施工★★
施工 地基处理→支架搭设→模板系统安 装→支架加载预压→钢筋、预应力安装→内模安装→混凝土
流程 浇筑→混凝土养护→预应力张拉→预 应力孔道压浆→落架、模板支架拆8除
1
7
9
地基处理: 8 4
信
3
地 基 处 ①地基换填压实、混凝土条形基础、桩基础 加混凝土横梁等 微
施 系
理 ②满布支架的地基表面应平整，并应有防排水措 施；满布支联架位于坡地上时，宜将地基的坡面
工
挖成台阶； 唯
一
要
交 通 导 梁式桥跨越需要维持正常通行（航）的道路（水域）时，对其现浇支架应采取防碰撞的安全措
点
行 施，设置必要的交通导流标志，保证施工安全和交通安全。
浇筑 梁体混凝土在顺桥向宜从低处向高处进行浇筑，在横桥向宜对称浇筑。
就地浇筑梁板 混凝土强度(△)、轴线偏位、梁(板)顶面高程、断面尺寸(△)、长度、与相邻梁段间错台、横坡、
实测项目 平整度。
典型例题
【真题-案例】案例（一）
背景资料：
某桥上部为3×25m预应力钢筋混凝土连续箱梁，下部为圆柱式墩，桩基础。桥面宽度为8.5m，桥面纵坡
3.5%，双向横坡1.5%，桥梁高度24m。地基土层从上到下依次为杂填土、砂岩。
施工过程中发生了如下事件：
典型例题
优路官方网站:www.youlu.com 13
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
事件一：项目经理部决定采用盘扣式支架搭设满堂支架浇筑连续箱梁，支架搭设高度24m，并按规定设置
纵、横、平面斜杆，经支架设计验算确定了布置间距并委托第三方验算，专项施工方案编制完成后，经项目总
工程师签字并加盖项目经理部公章，报总监理工程师签字盖章后即组织施工。
事件二：项目经理部按照专项施工方案完成地基处理、支架搭设、模板、钢筋和预应力管道安装，经监理
工程师现场对模板、钢筋和预应力管道检查验收后，浇筑箱梁底板和腹板混凝土。
典型例题
事件三：箱梁混凝土分两次浇筑，第一次浇筑底板和腹板，第二次浇筑顶板。第一次浇筑混凝土时纵向由
高处向低处浇筑，横向对称浇筑。待第一次浇筑混凝土完成，开始洒水养护时发现，先浇筑部分混凝土顶面出
现裂缝。
事件四：本桥箱梁为C40混凝土，低松弛钢绞线，夹片式锚具。施工单位在张拉压浆过程中采取了如下做
法：
①预应力张拉程序为：0→σcon（持荷5min锚固）；
8
7
②在水泥浆中加入铝粉膨胀剂； 9 1
4
8
3
③压浆自高处向低处进行。 信
微
系
典型例题 联
题
押
【问题】 准
精
1.事件一中，支架工程是 否属于超过一定规模的危大工程？专项施工方案实施前还应完善哪些手续？
2.事件二中，浇筑混凝土之前 遗漏了哪些验收程序和工序？
典型例题
【参考答案】
1.支架工程属于超过一定规模的危大工程 。
理由：支架搭设高度24m，超过8m，属于超过 一定规模的危险较大的工程。
8
施工单位应当组织召开专家论证会对专项施工方案 进行论证，根据专家意见修订1 7专项施工方案。
9
8
4
2.①对地基承载力进行验算或加固验收； 信 3
微
②设置预拱度，支架搭设完成后应进行验收，并进行预压 ； 联
系
一
③超过8m的支架，还应对其稳定性进行安全论证。 唯
典型例题
【问题】
3.说明事件三中混凝土产生裂缝的主要原因。
4.逐条判断事件四中施工单位的做法是否正确？若不正确，写出正确做法。
典型例题
【参考答案】
3.浇筑时由高处向低处浇筑，不符合要求。
4.（1）错误；正确做法：张拉程序为：0→初应力→σcon（持荷5min锚固）。
（2）错误；正确做法：宜采用钙矾石系或复合型膨胀剂，不得使用铝粉膨胀剂。
（3）错误；正确做法：压浆自低处向高处进行。
典型例题
14 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
后张法张拉程序：
锚具和预应力筋种类 张拉程序
夹片式等具有自锚
钢绞线束钢丝束 低松弛预应力筋：0→初应力→σcon（持荷5min锚固）
性能的锚具
钢绞线束 0→初应力→1.05σcon（持荷5min）→σcon（锚固）
其他锚具
钢丝束 0→初应力→1.05σcon（持荷5min）→0→σcon（锚固）
螺母锚固
螺纹钢筋 0→初应力→σcon（持荷5min）→0→σcon（锚固）
锚具
典型例题
【考点】后张预应力孔道应采用专用压浆料或专用压浆剂配制的浆液进行压浆，所用原材料应符合下列规
定：
①矿物掺合料的品种宜为Ⅰ级粉煤灰、粒化高炉矿渣粉或硅灰。膨胀剂宜采用钙矾石系或复合型膨胀剂，
不得采用以铝粉为膨胀源的膨胀剂或总碱量0.75％以上的高碱膨胀剂。
8
考点三：移动模架逐孔现浇施工★★ 7
1
9
4
8
（一）用移动支架逐孔现浇施工（信 3移动模架法）
微
①当桥墩较高,桥跨系较长或桥下净空受到约束时
联
题
②可一次完成
押
中小跨径桥一跨梁体混凝土的浇筑，适用于20～70m跨径、梁体断面形式基本
适用情况
准
相同的多精跨简支和连续梁的就地浇筑。连续施工时每孔仅在(0.2～0.25)L附近处(L为跨长)设一
道横向工作 缝，浇完一孔后，将移动模架前移到下孔位置，如此重复推进和连续施工。
模 架 上行式 主梁在待制梁体 上方,借助已成梁体和桥墩移位的模架
分类 下行式 主梁在待制梁体下 方,完全借助桥墩移位的模架
上行式、下行式移动模架特征
项目 上行式 下行式
一般通过支腿支撑，后端支撑在 已成梁上，前
承重支承方式 一般通过墩旁托架支撑，两端均支撑在桥墩上
端支撑在前方墩上
8
模板支承方式 通过吊件吊挂在主梁上 通过千斤顶直接或间1 7接支撑在主梁上
9
8
4
外模开合方式 旋转张开或横向滑移 横向滑移
信
3
微
过孔方式 借助下导梁滑移或立柱迈步 借助墩旁托架系滑移
联
施工 施工时主一梁支承的可靠性受摩擦力及锚固力
施工时主梁支承安全可靠，但整机重心较高 唯
安全性 影响 大 ，但整机重心较低
主梁下可设起重设备、雨棚，作业空间相对封 主梁上不易设起重设备、雨棚，墩旁托架倒装
施工方便性
闭，过孔速度快 相对复杂，过孔速度慢
不受墩高限制，方便完成首末跨箱梁施工，但 受墩高限制，墩高矮于4m时不易采用，首末
施工适应性
不易在桥中部拼装 跨箱梁施工需设临时支墩
制梁周期 制梁周期长 制梁周期短
制造费用 用钢量大，自重大 用钢量少，自重小
支腿或牛腿托架安装→主梁安装→导梁安装→模板系统与液压电气系统及其他附属设施安装
施工 →加载试验→支座安装→预拱度设置与模板调整→绑扎底板及腹板钢筋→预应力系统安装→
工序 内模就位→顶板钢筋绑扎→箱粱混凝土浇筑→内模脱模→施加预应力和管道压浆→落模拆底
模及滑模纵移
①首孔梁的混凝土在顺桥向宜从桥台(或过渡墩)开始向悬臂端进行浇筑,中间孔宜从悬臂端开
施工要点 始向已浇梁段推进浇筑，末孔宜从一联中最后一个墩位处向已浇梁段推进浇筑,最终与已浇梁段
接合
优路官方网站:www.youlu.com 15
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
②梁体混凝土在横桥向应对称浇筑。连续梁逐孔现浇的纵向分段接缝位置应符合设计规定;设
计未规定时,宜设在1/5跨的弯矩零点附近
③任一孔梁的混凝土浇筑施工完成后,内模中的侧向模板应在混凝土抗压强度达到2.5MPa后,
顶面模板应在混凝土抗压强度达到设计强度的75%后,方可拆除;外模架应在梁体建立预应力后
方可卸落
④模架在移动过孔时的抗倾覆稳定系数应不小于1.5
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
16 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
感谢观看！
祝大家顺利通关！
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
优路官方网站:www.youlu.com 17
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
