文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
基 础 精 讲
8
7
1
9
4
8
3
信
微
系
联
一
唯
主讲人：邓老师
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

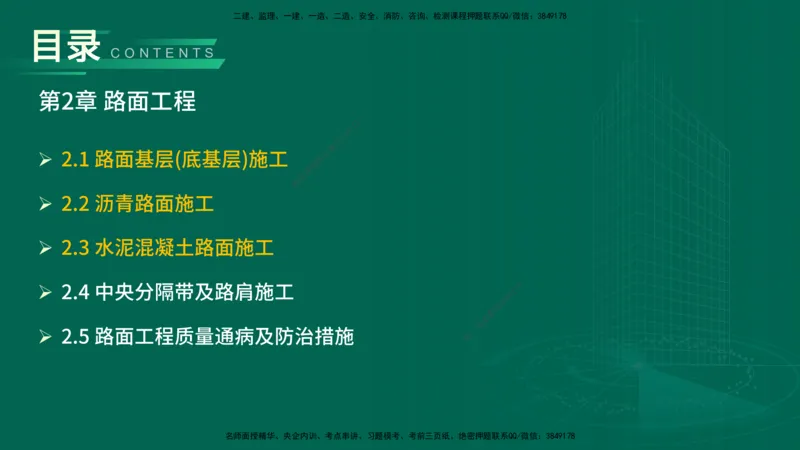

C O N T E N T S
第2章 路面工程
8
7
1
9
4
8
3
信
微
系
Ø
联
题
2.1 路面基层(底基层)施工 押
准
精
Ø
2.2 沥青路面施工
Ø
2.3 水泥混凝土路面施工
8
Ø
1
7
9
8
4
2.4 中央分隔带及路肩施工 信 3
微
系
联
一
Ø
唯
2.5 路面工程质量通病及防治措施
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

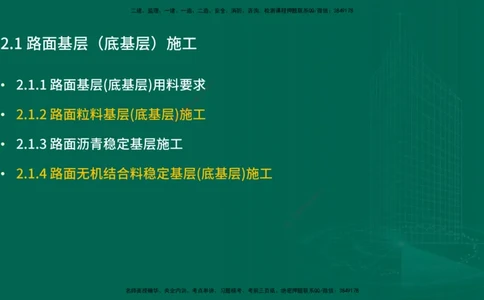

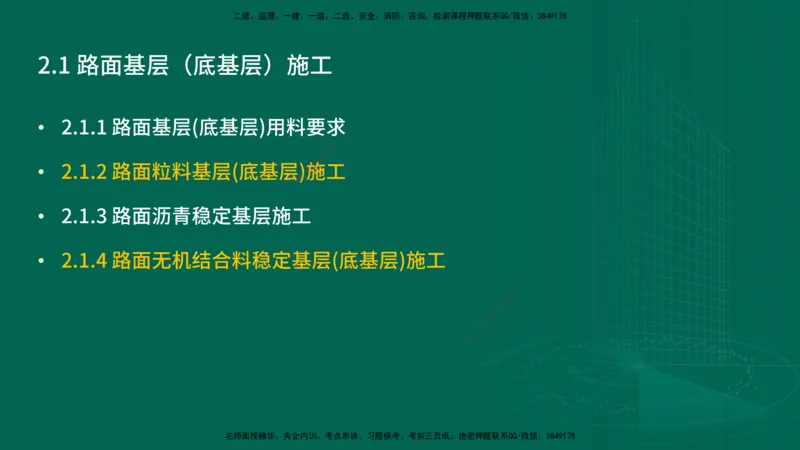

2.1 路面基层（底基层）施工
8
7
• 1
9
4
8
2.1.1 路面基层(底基层)用料要求信 3
微
系
联
题
• 押
准
精
2.1.2 路面粒料基层(底基层)施工
•
2.1.3 路面沥青稳定基层施工
•
2.1.4 路面无机结合料稳定基层(底基层)施工
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

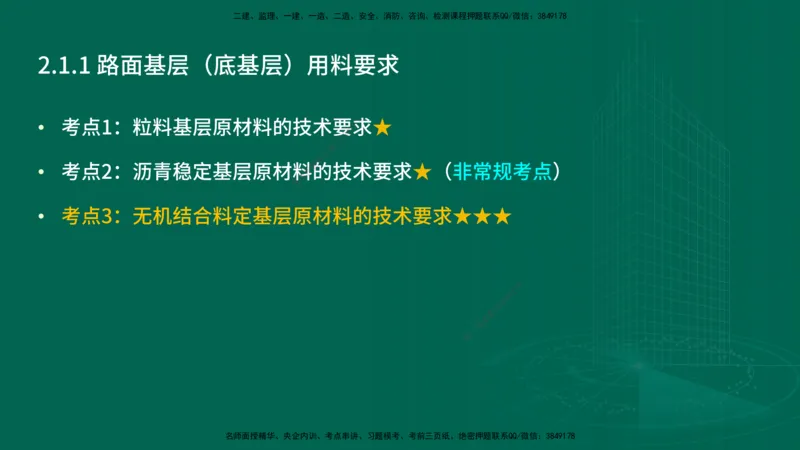

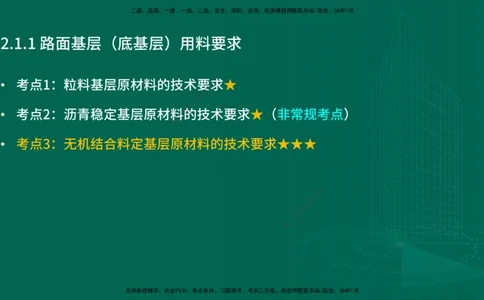

2.1.1 路面基层（底基层）用料要求
8
7
• 1
9
4
8
考点1：粒料基层原材料的技术信要3 求★
微
系
联
题
• 押
准
精
考点2：沥青稳定基层原材料的技术要求★（非常规考点）
•
考点3：无机结合料定基层原材料 的技术要求★★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点1：粒料基层原材料的技术要求★
8
7
9 1 面层（上、中、下）
4
8
3
信
微
系 基层（上、下）
联
题
押
准
精 底基层（上、下）
垫层
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

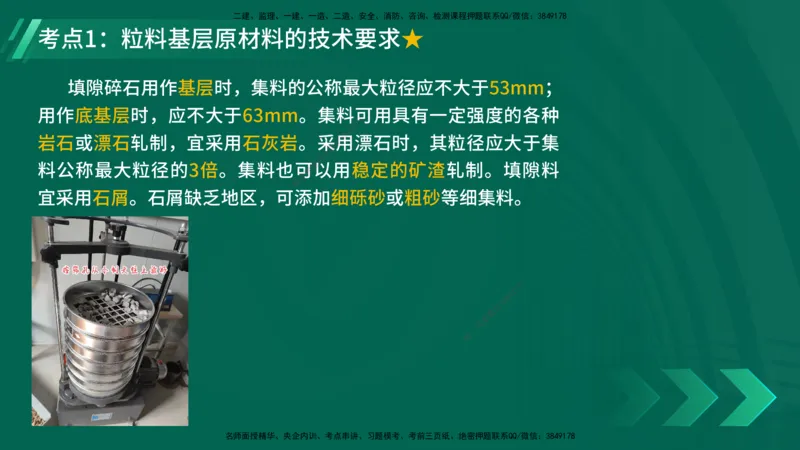

考点1：粒料基层原材料的技术要求★
填隙碎石用作基层时，集料的公称最大粒径应不大于53mm；
8
7
用作底基层时，应不大于63mm。集料9 1可用具有一定强度的各种
4
8
3
信
微
系
岩石或漂石轧制，宜采用石灰岩。采用漂石时，其粒径应大于集
联
题
押
准

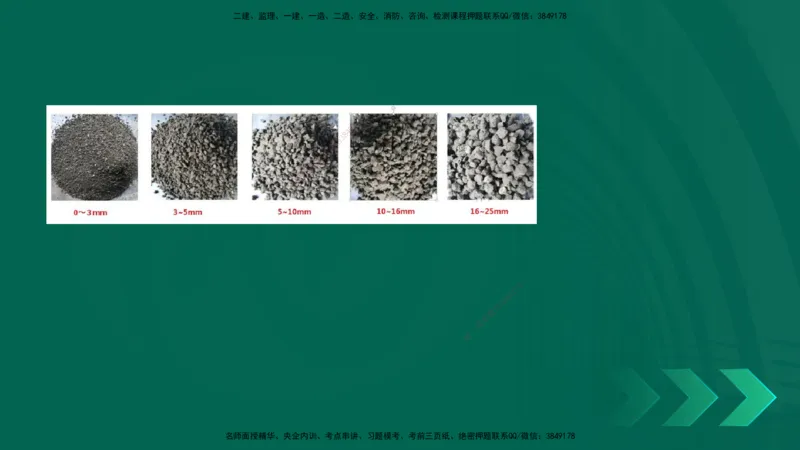

料公称最大粒径的3倍。集料也精可以用稳定的矿渣轧制。填隙料
宜采用石屑。石屑缺乏地区，可添加细砾砂或粗砂等细集料。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

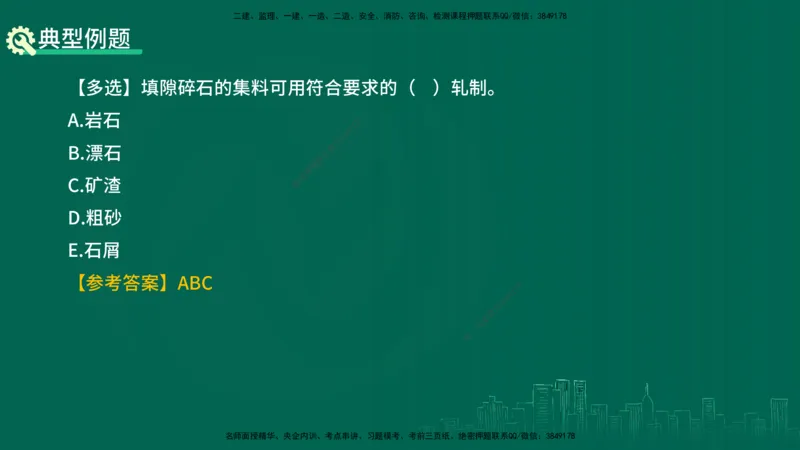

典型例题
【多选】填隙碎石的集料可用符合要求的（ ）轧制。
8
7
1
9
A.岩石 8 4
3
信
微
系
联
B.漂石 题
押
准
精
C.矿渣
D.粗砂
E.石屑
8
1
7
【参考答案】ABC
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

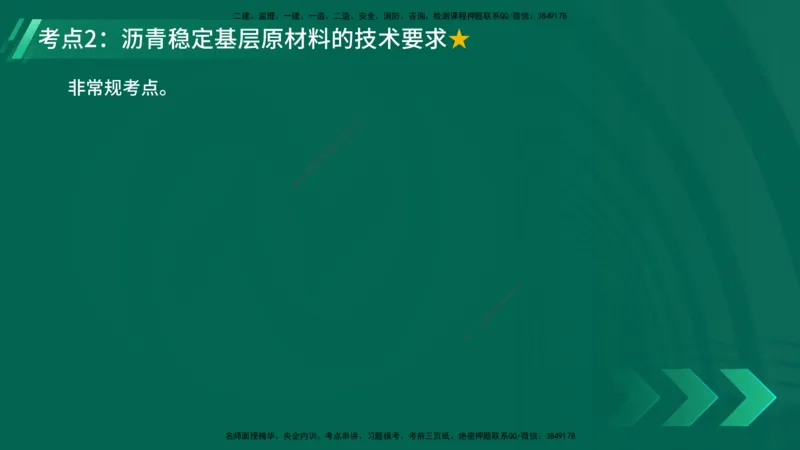

考点2：沥青稳定基层原材料的技术要求★
非常规考点。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

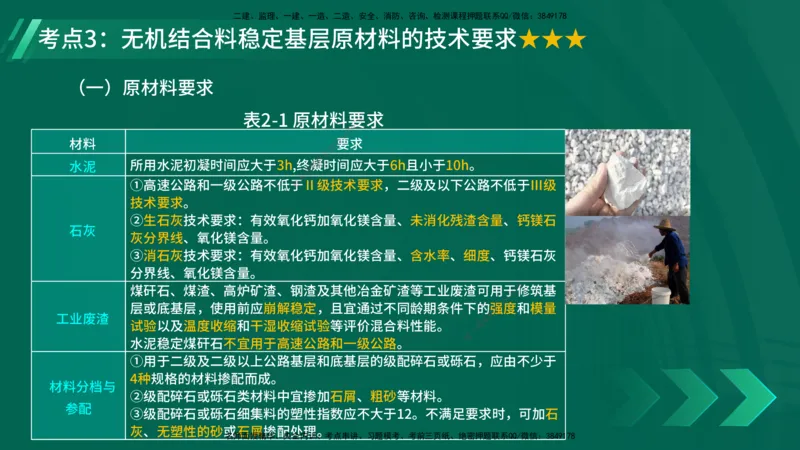

考点3：无机结合料稳定基层原材料的技术要求★★★
（一）原材料要求
8
7
1
9
表2-1 原材料8 4要求
3
信
微
材料 系 要求
联
题
押
水泥 所用水泥初凝时间应大于3h,准终凝时间应大于6h且小于10h。
精
①高速公路和一级公路不低于Ⅱ级技术要求，二级及以下公路不低于Ⅲ级
技术要求。
②生石灰技术要求：有效氧化钙加氧化镁含量、未消化残渣含量、钙镁石
石灰
灰分界线、氧化镁含量。
③消石灰技术要求：有效氧化钙加氧化镁含量、含水率、细度、钙镁石灰
分界线、氧化镁含量。 8
1
7
9
煤矸石、煤渣、高炉矿渣、钢渣及其他冶金矿渣 等 工业废渣可用
信
3 8
4
于修筑基
微
层或底基层，使用前应崩解稳定，且宜通过不同龄期 条件下的系强度和模量
工业废渣 一
联
试验以及温度收缩和干湿收缩试验等评价混合料性能。 唯
水泥稳定煤矸石不宜用于高速公路和一级公路。
①用于二级及二级以上公路基层和底基层的级配碎石或砾石，应由不少于
4种规格的材料掺配而成。
材料分档与
②级配碎石或砾石类材料中宜掺加石屑、粗砂等材料。
参配
③级配碎石或砾石细集料的塑性指数应不大于12。不满足要求时，可加石
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
灰、无塑性的砂或石屑掺配处理。二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

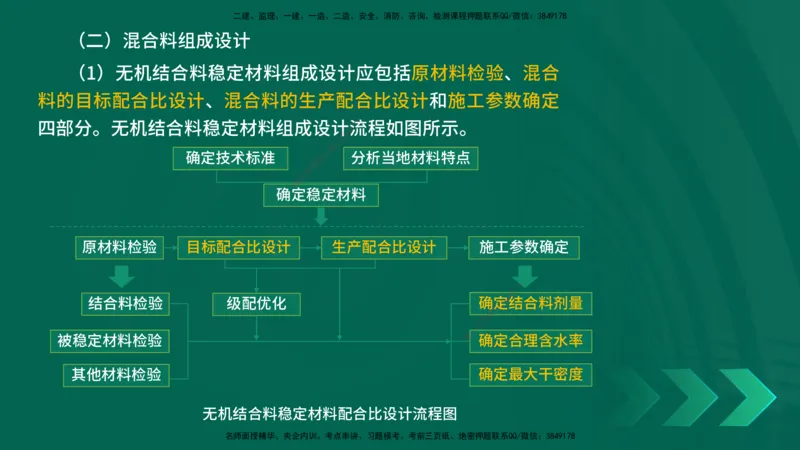

（二）混合料组成设计
（1）无机结合料稳定材料组成设计应包括原材料检验、混合
料的目标配合比设计、混合料的生产配合比设计和施工参数确定
8
7
1
9
4
8
3
四部分。无机结合料稳定材料组成设计信 流程如图所示。
微
系
联
题
确定技术标准 押 分析当地材料特点
准
精
确定稳 定材料
原材料检验 目标配合比设计 生产 配合比设计 施工参数确定
8
1
7
9
8
4
信
3
结合料检验 级配优化 确微定结合料剂量
系
联
一
唯
被稳定材料检验 确定合理含水率
其他材料检验 确定最大干密度
无机结合料稳定材料配合比设计流程图
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

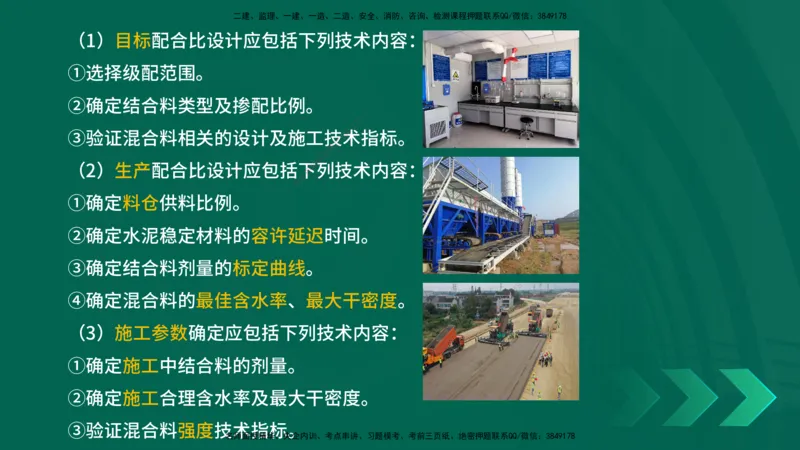

（1）目标配合比设计应包括下列技术内容：
①选择级配范围。
②确定结合料类型及掺配比例。 8
7
1
9
4
8
3
信
微
③验证混合料相关的设计及施工系技术指标。
联
题
押
准
（2）生产配合比设计应包括精下列技术内容：
①确定料仓供料比例。
②确定水泥稳定材料的容许延迟时间 。
③确定结合料剂量的标定曲线。
8
1
7
9
8
4
信
3
④确定混合料的最佳含水率、最大干密度。 微
系
联
一
唯
（3）施工参数确定应包括下列技术内容：
①确定施工中结合料的剂量。
②确定施工合理含水率及最大干密度。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
③验证混合料强度技术指标。二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

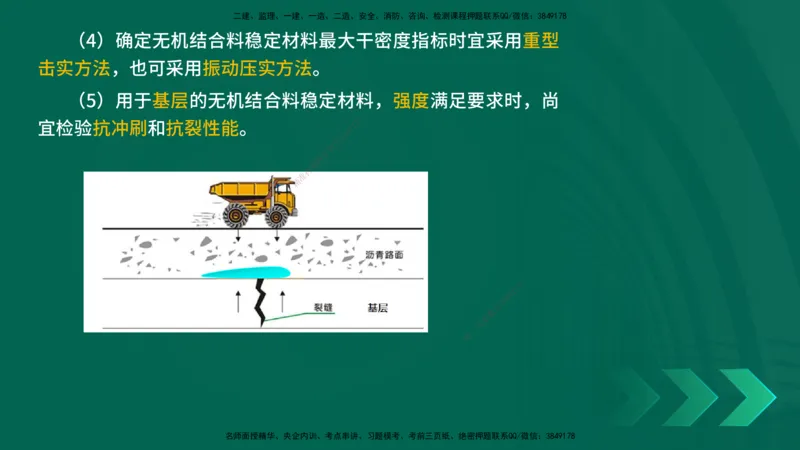

（4）确定无机结合料稳定材料最大干密度指标时宜采用重型
击实方法，也可采用振动压实方法。
（5）用于基层的无机结合料稳定材料，强度满足要求时，尚
8
7
1
9
4
8
3
宜检验抗冲刷和抗裂性能。 信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

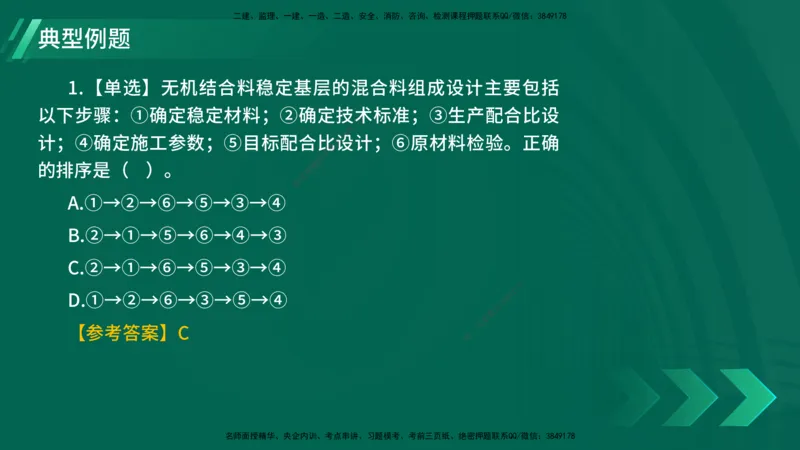

典型例题
1.【单选】无机结合料稳定基层的混合料组成设计主要包括
8
7
以下步骤：①确定稳定材料；②确定技9 1术标准；③生产配合比设
4
8
3
信
微
系
计；④确定施工参数；⑤目标配合比设计；⑥原材料检验。正确
联
题
押
准
的排序是（ ）。 精
A.①→②→⑥→⑤→③→④
B.②→①→⑤→⑥→④→③
C.②→①→⑥→⑤→③→④
8
1
7
9
8
4
信
3
D.①→②→⑥→③→⑤→④ 微
系
联
一
唯
【参考答案】C
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

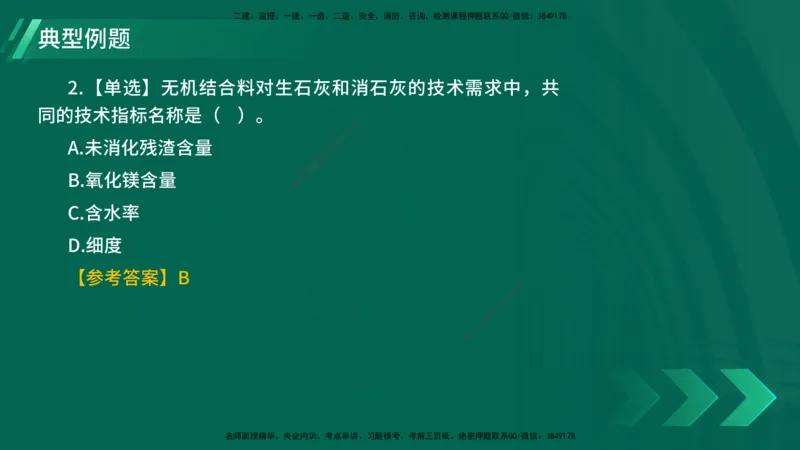

典型例题
2.【单选】无机结合料对生石灰和消石灰的技术需求中，共
8
7
同的技术指标名称是（ ）。 9 1
4
8
3
信
微
系
A.未消化残渣含量 联
题
押
准
精
B.氧化镁含量
C.含水率
D.细度
8
【参考答案】B 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

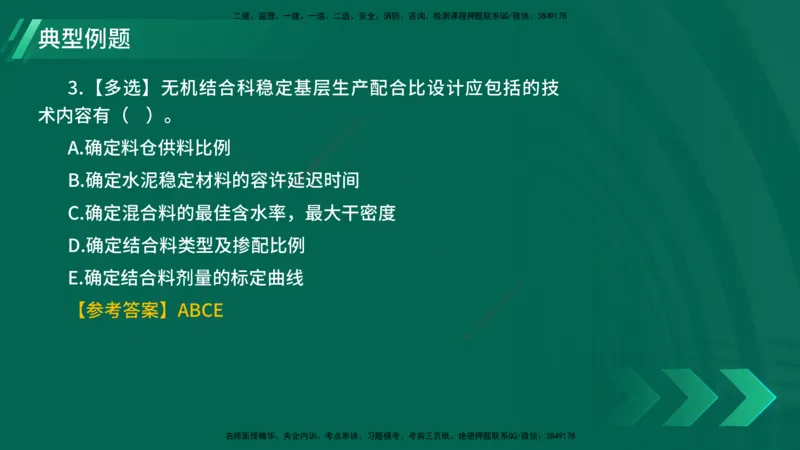

典型例题
3.【多选】无机结合科稳定基层生产配合比设计应包括的技
8
7
术内容有（ ）。 9 1
4
8
3
信
微
系
A.确定料仓供料比例 联
题
押
准
精
B.确定水泥稳定材料的容许延 迟时间
C.确定混合料的最佳含水率，最大 干密度
D.确定结合料类型及掺配比例
8
E.确定结合料剂量的标定曲线 1 7
9
8
4
信
3
微
系
【参考答案】ABCE 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

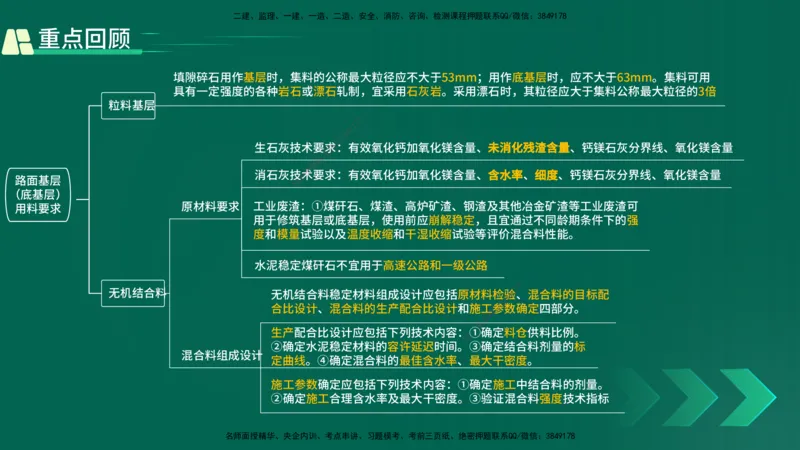

重点回顾
填隙碎石用作基层时，集料的公称最大粒径应不大于53mm；用作底基层时，应不大于63mm。集料可用
具有一定强度的各种岩石或漂石轧制，宜采用石灰岩。采用漂石时，其粒径应大于集料公称最大粒径的3倍
粒料基层
8
7
1
9
4
8
3
信
微
系
生石灰技术要联求：有效氧化钙加氧化镁含量、未消化残渣含量、钙镁石灰分界线、氧化镁含量
题
押
准
精
消石灰技术要求：有效氧化钙加氧化镁含量、含水率、细度、钙镁石灰分界线、氧化镁含量
路面基层
（底基层）
用料要求 原材料要求 工业废渣：① 煤 矸石、煤渣、高炉矿渣、钢渣及其他冶金矿渣等工业废渣可
用于修筑基层或 底基层，使用前应崩解稳定，且宜通过不同龄期条件下的强
度和模量试验以及温 度收缩和干湿收缩试验等评价混合料性能。
水泥稳定煤矸石不宜用于 高速公路和一级公路
8
1
7
9
无机结合料 无机结合料稳定材料组成设 计应包括原材料信检3 8
4
验、混合料的目标配
微
合比设计、混合料的生产配合比 设计和施系工参数确定四部分。
联
一
唯
生产配合比设计应包括下列技术内容 ： ①确定料仓供料比例。
②确定水泥稳定材料的容许延迟时间。③确定结合料剂量的标
混合料组成设计
定曲线。④确定混合料的最佳含水率、最大干密度。
施工参数确定应包括下列技术内容：①确定施工中结合料的剂量。
②确定施工合理含水率及最大干密度。③验证混合料强度技术指标
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

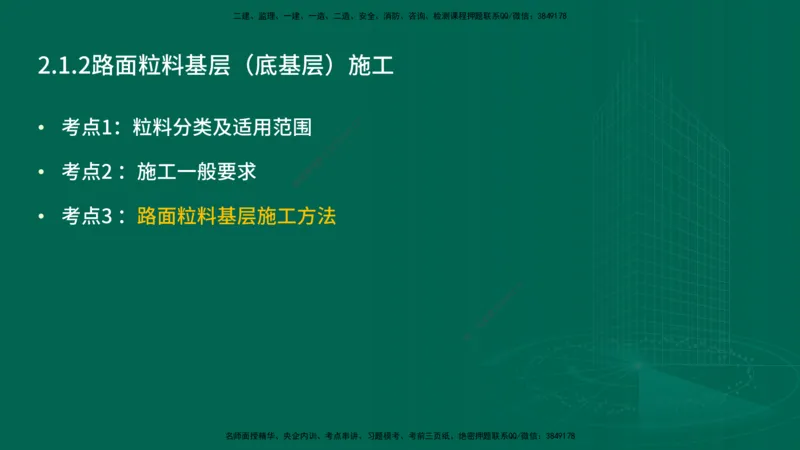

2.1.2路面粒料基层（底基层）施工
8
7
• 1
9
4
8
考点1：粒料分类及适用范围 信 3
微
系
联
题
• 押
准
精
考点2 ：施工一般要求
•
考点3 ：路面粒料基层施工方法
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

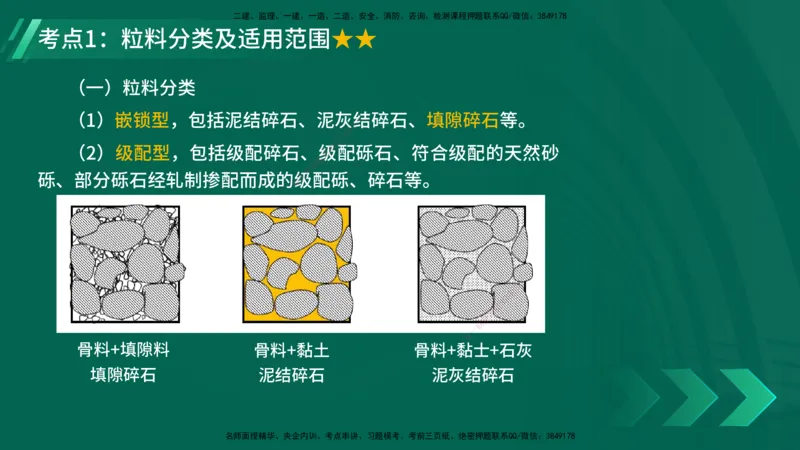

考点1：粒料分类及适用范围★★
（一）粒料分类
8
7
1
9
（1）嵌锁型，包括泥结碎石、泥灰8 4结碎石、填隙碎石等。
3
信
微
系
联
（2）级配型，包括级配碎石、题级配砾石、符合级配的天然砂
押
准
精
砾、部分砾石经轧制掺配而成的级 配砾、碎石等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
骨料+填隙料 骨料+黏土 骨料+黏士+石灰
填隙碎石 泥结碎石 泥灰结碎石
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点1：粒料分类及适用范围★★
（一）粒料分类
8
7
1
9
（1）嵌锁型，包括泥结碎石、泥灰8 4结碎石、填隙碎石等。
3
信
微
系
联
（2）级配型，包括级配碎石、题级配砾石、符合级配的天然砂
押
准
精
砾、部分砾石经轧制掺配而成的级 配砾、碎石等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

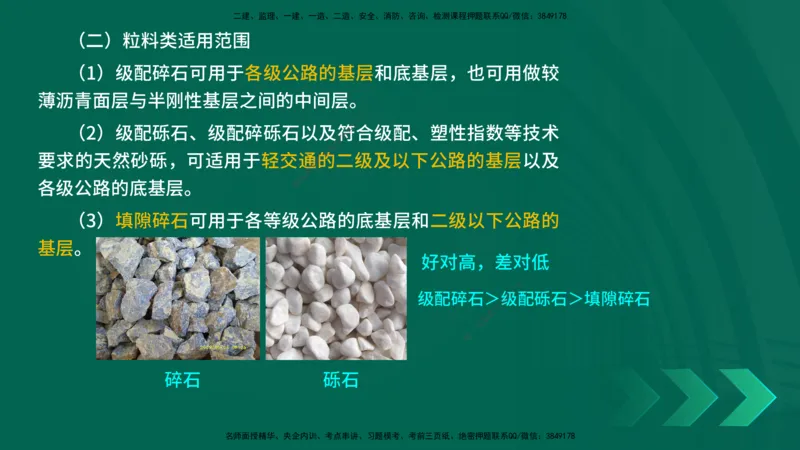

（二）粒料类适用范围
（1）级配碎石可用于各级公路的基层和底基层，也可用做较
薄沥青面层与半刚性基层之间的中间层。
8
7
1
9
4
8
3
信
（2）级配砾石、级配碎砾石以及微符合级配、塑性指数等技术
系
联
题
押
要求的天然砂砾，可适用于轻交通的二级及以下公路的基层以及
准
精
各级公路的底基层。
（3）填隙碎石可用于各等级公路的 底基层和二级以下公路的
基层。
好对高，差对低
8
1
7
9
8
4
信
3
级 配碎石＞微 级配砾石＞填隙碎石
系
联
一
唯
碎石 砾石
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

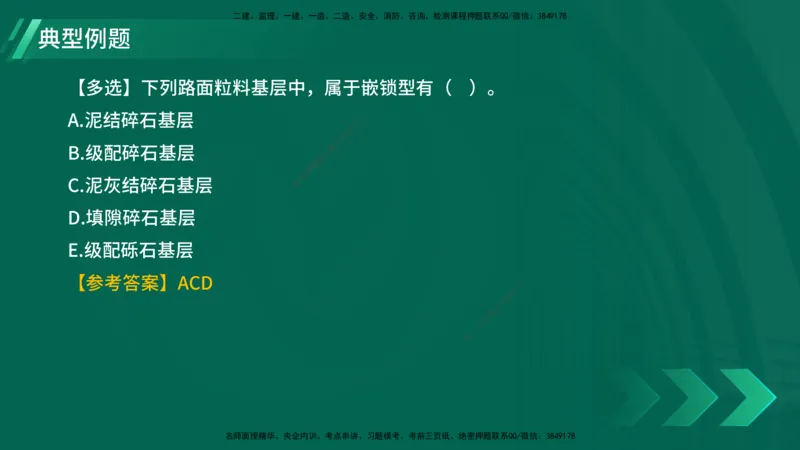

典型例题
【多选】下列路面粒料基层中，属于嵌锁型有（ ）。
8
7
1
9
A.泥结碎石基层 8 4
3
信
微
系
联
B.级配碎石基层 题
押
准
精
C.泥灰结碎石基层
D.填隙碎石基层
E.级配砾石基层
8
1
7
【参考答案】ACD
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点2：施工一般要求★★★
准备下承层 施工放样 运输和摊铺粗骨料 初压
8
7
1
9
4
8
3
信
微
系
联
振动压实 再次撒布填隙料 振动碾压 撒布填隙料
题
押
准
精
干法
洒少 量水 终压
局部布撒
振动压实
填隙料及
填满空隙
扫匀
洒水饱和 碾压滚浆 干燥
湿法
1
7 8
9
8
4
信
3
微
系
联
一
唯
粗集料
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
细集料二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

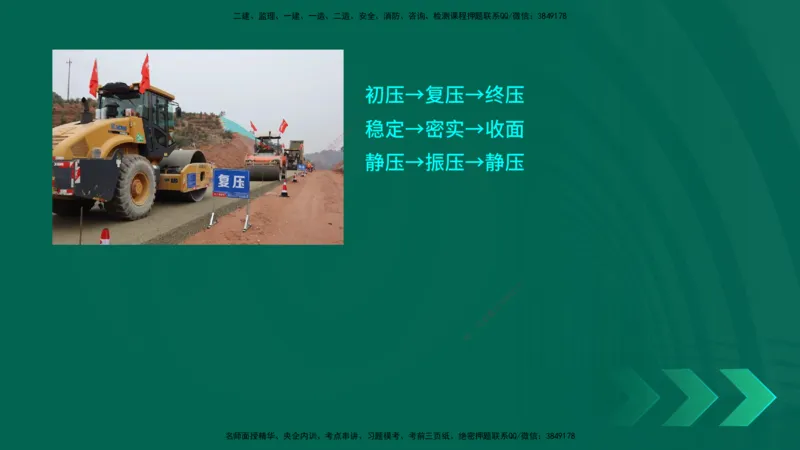

初压→复压→终压
8
7
1
9
4
8
3
信 稳定→密实→收面
微
系
联
题
押
准 静压→振压→静压
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

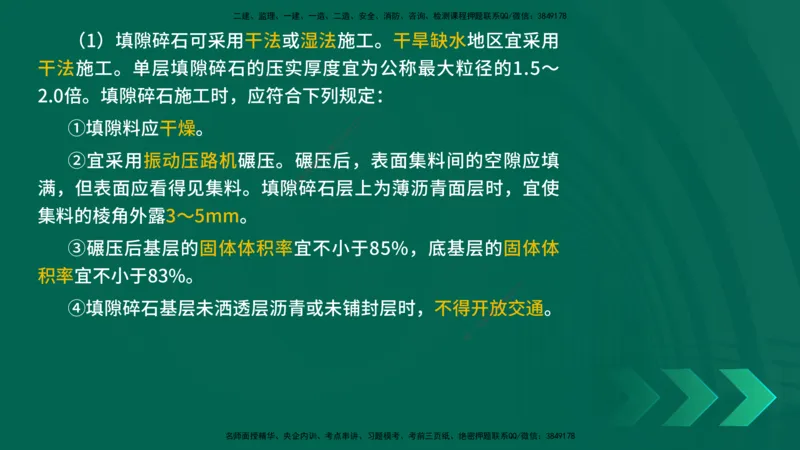

（1）填隙碎石可采用干法或湿法施工。干旱缺水地区宜采用
干法施工。单层填隙碎石的压实厚度宜为公称最大粒径的1.5～
2.0倍。填隙碎石施工时，应符合下列规定：
8
7
1
9
4
8
3
①填隙料应干燥。 信
微
系
联
题
押
②宜采用振动压路机碾压。碾压后，表面集料间的空隙应填
准
精
满，但表面应看得见集料。填隙碎 石层上为薄沥青面层时，宜使
集料的棱角外露3～5mm。
③碾压后基层的固体体积率宜不小于 85%，底基层的固体体
积率宜不小于83%。
1
7 8
9
8
4
信
3
微
④填隙碎石基层未洒透层沥青或未铺封层时， 不得开系放交通。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

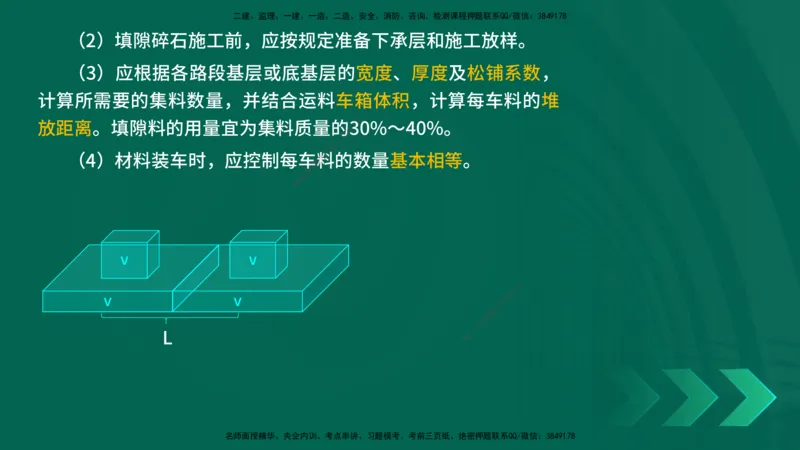

（2）填隙碎石施工前，应按规定准备下承层和施工放样。
（3）应根据各路段基层或底基层的宽度、厚度及松铺系数，
计算所需要的集料数量，并结合运料车箱体积，计算每车料的堆
8
7
1
9
4
8
3
放距离。填隙料的用量宜为集料质量的信 30%～40%。
微
系
联
题
押
（4）材料装车时，应控制每车料的数量基本相等。
准
精
v v
8
1
7
9
8
4
信
3
v v 微
系
联
一
唯
L
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

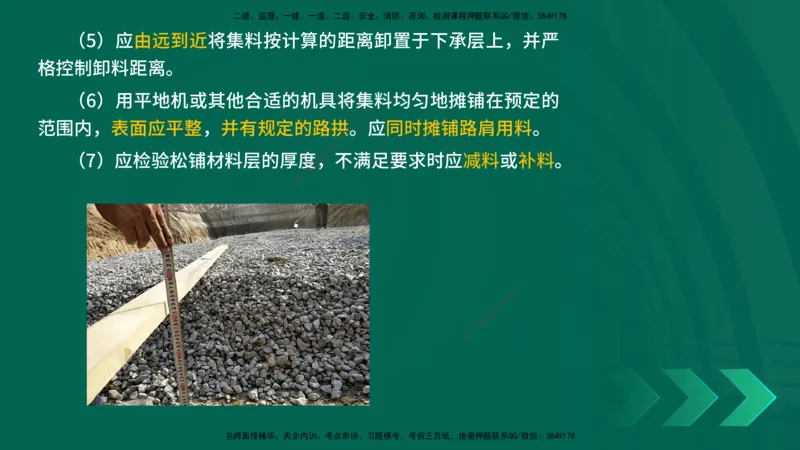

（5）应由远到近将集料按计算的距离卸置于下承层上，并严
格控制卸料距离。
（6）用平地机或其他合适的机具将集料均匀地摊铺在预定的
8
7
1
9
4
8
3
范围内，表面应平整，并有规定的路拱信 。应同时摊铺路肩用料。
微
系
联
题
押
（7）应检验松铺材料层的厚度，不满足要求时应减料或补料。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

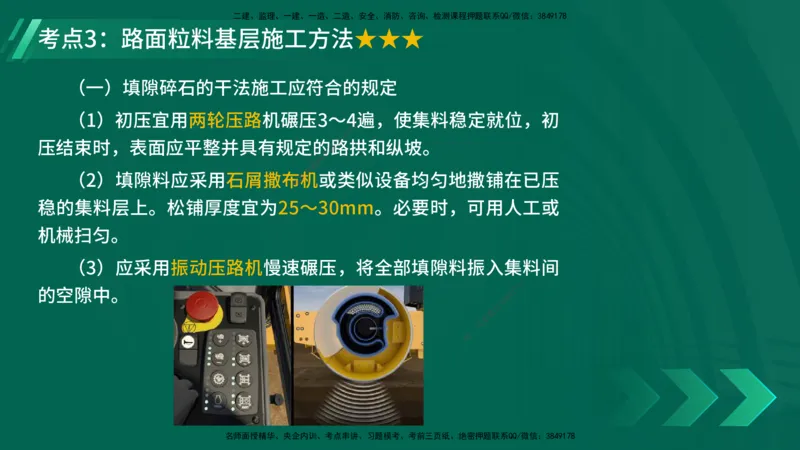

考点3：路面粒料基层施工方法★★★
（一）填隙碎石的干法施工应符合的规定
8
7
1
9
（1）初压宜用两轮压路机碾压3～8 44遍，使集料稳定就位，初
3
信
微
系
压结束时，表面应平整并具有规定的联 路拱和纵坡。
题
押
准
精
（2）填隙料应采用石屑撒布 机或类似设备均匀地撒铺在已压
稳的集料层上。松铺厚度宜为25～3 0mm。必要时，可用人工或
机械扫匀。
（3）应采用振动压路机慢速碾压，将全部填隙料振入集料间
8
1
7
9
8
4
的空隙中。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

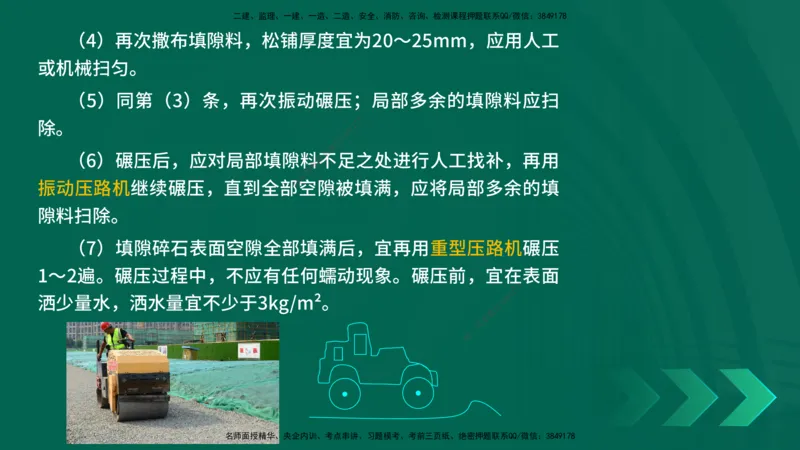

（4）再次撒布填隙料，松铺厚度宜为20～25mm，应用人工
或机械扫匀。
（5）同第（3）条，再次振动碾压；局部多余的填隙料应扫
8
7
1
9
4
8
3
除。 信
微
系
联
题
押
（6）碾压后，应对局部填隙料不足之处进行人工找补，再用
准
精
振动压路机继续碾压，直到全部空 隙被填满，应将局部多余的填
隙料扫除。
（7）填隙碎石表面空隙全部填满后， 宜再用重型压路机碾压
1～2遍。碾压过程中，不应有任何蠕动现象 。 碾压前，宜在
1
7 8表面
9
8
4
信
3
微
洒少量水，洒水量宜不少于3kg/m²。
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

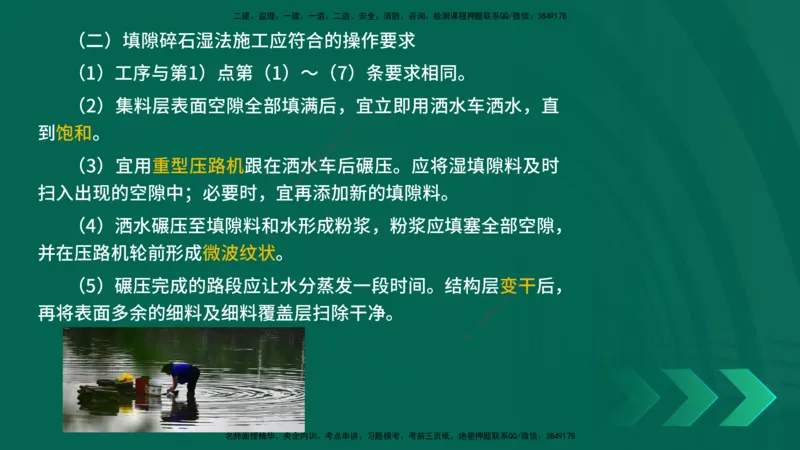

（二）填隙碎石湿法施工应符合的操作要求
（1）工序与第1）点第（1）～（7）条要求相同。
（2）集料层表面空隙全部填满后，8宜 立即用洒水车洒水，直
7
1
9
4
8
3
信
到饱和。 微
系
联
题
押
（3）宜用重型压路机跟在洒准水车后碾压。应将湿填隙料及时
精
扫入出现的空隙中；必要时，宜再 添加新的填隙料。
（4）洒水碾压至填隙料和水形成粉浆，粉浆应填塞全部空隙，
并在压路机轮前形成微波纹状。
8
1
7
9
（5）碾压完成的路段应让水分蒸发一段时 间。结构层变
8
4 干后，
信
3
微
系
再将表面多余的细料及细料覆盖层扫除干净。 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

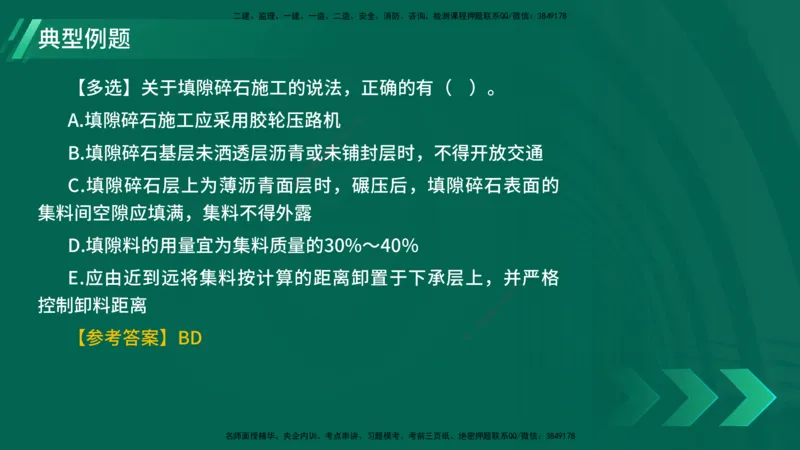

典型例题
【多选】关于填隙碎石施工的说法，正确的有（ ）。
8
7
1
9
A.填隙碎石施工应采用胶轮压路机8 4
3
信
微
系
联
B.填隙碎石基层未洒透层沥青或题 未铺封层时，不得开放交通
押
准
精
C.填隙碎石层上为薄沥青面层 时，碾压后，填隙碎石表面的
集料间空隙应填满，集料不得外露
D.填隙料的用量宜为集料质量的30% ～40%
8
E.应由近到远将集料按计算的距离卸置于 下承层上，并1 7严格
9
8
4
信
3
微
控制卸料距离 系
联
一
唯
【参考答案】BD
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

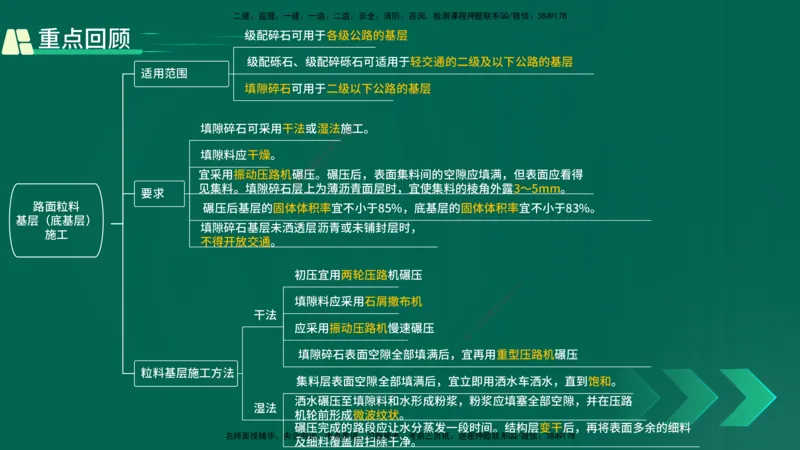

级配碎石可用于各级公路的基层
重点回顾
级配砾石、级配碎砾石可适用于轻交通的二级及以下公路的基层
适用范围
填隙碎石可用于二级以下公路的基层
8
7
1
9
4
8
填隙碎石可采用干法或湿法3施工。
信
微
系
联
填隙料应干燥。 题
押
准
宜采用振动压路机精碾压。碾压后，表面集料间的空隙应填满，但表面应看得
见集料。填隙碎石层上 为薄沥青面层时，宜使集料的棱角外露3～5mm。
要求
路面粒料 碾压后基层的固体体积率 宜不小于85%，底基层的固体体积率宜不小于83%。
基层（底基层）
填隙碎石基层未洒透层沥青或未铺封层时，
施工
不得开放交通。
初压宜用两轮压路机 碾压 8
1
7
9
8
4
信
3
填隙料应采用石屑撒布机 微
系
干法 联
一
应采用振动压路机慢速碾压 唯
填隙碎石表面空隙全部填满后，宜再用重型压路机碾压
粒料基层施工方法
集料层表面空隙全部填满后，宜立即用洒水车洒水，直到饱和。
洒水碾压至填隙料和水形成粉浆，粉浆应填塞全部空隙，并在压路
湿法
机轮前形成微波纹状。
名师面授精华、央企碾内压训、完考成点的串讲路、段习题应模让考水、考分前蒸三页发纸一、段绝密时押间题联。系结QQ构/微层信：变38干491后78， 再将表面多余的细料
及细料覆盖层扫除干净。二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

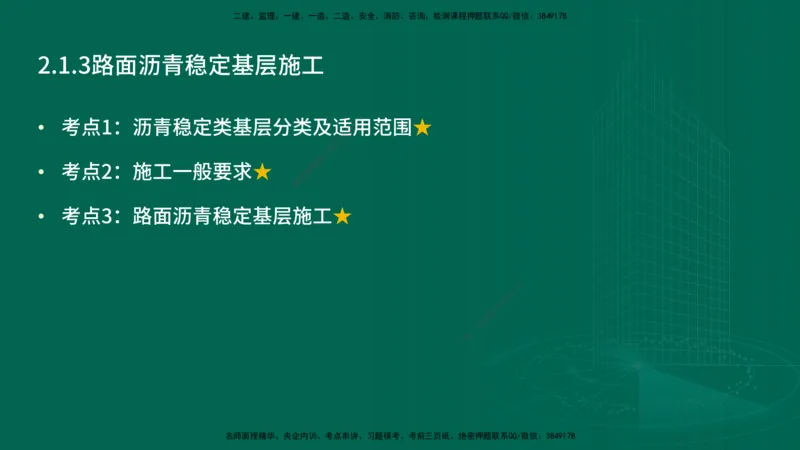

2.1.3路面沥青稳定基层施工
8
7
• 1
9
4
8
考点1：沥青稳定类基层分类及信适3 用范围★
微
系
联
题
• 押
准
精
考点2：施工一般要求★
•
考点3：路面沥青稳定基层施工★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

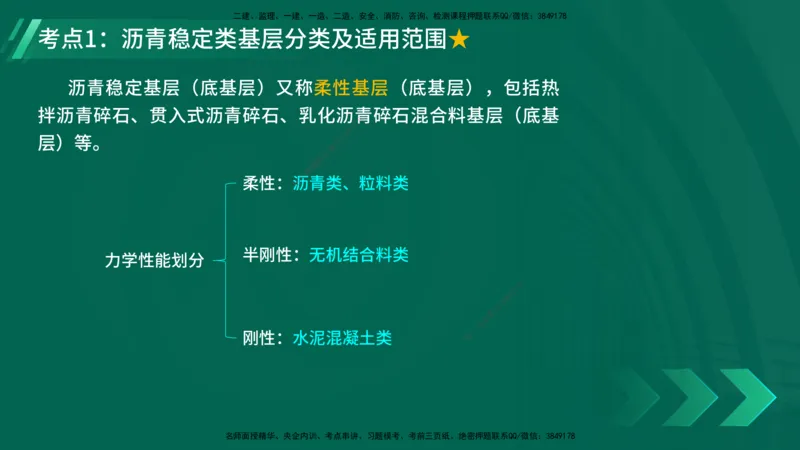

考点1：沥青稳定类基层分类及适用范围★
沥青稳定基层（底基层）又称柔性基层（底基层），包括热
8
7
拌沥青碎石、贯入式沥青碎石、乳化沥9 1青碎石混合料基层（底基
4
8
3
信
微
系
层）等。
联
题
押
准
精
柔性：沥青类、粒料类
半刚性：无机结合料类
力学性能划分
8
1
7
9
8
4
信
3
微
系
联
一
唯
刚性：水泥混凝土类
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

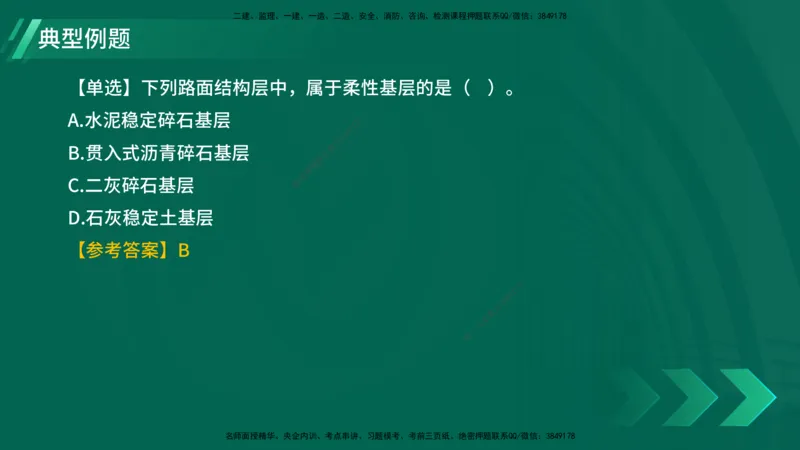

典型例题
【单选】下列路面结构层中，属于柔性基层的是（ ）。
8
7
1
9
A.水泥稳定碎石基层 8 4
3
信
微
系
联
B.贯入式沥青碎石基层 题
押
准
精
C.二灰碎石基层
D.石灰稳定土基层
【参考答案】B
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

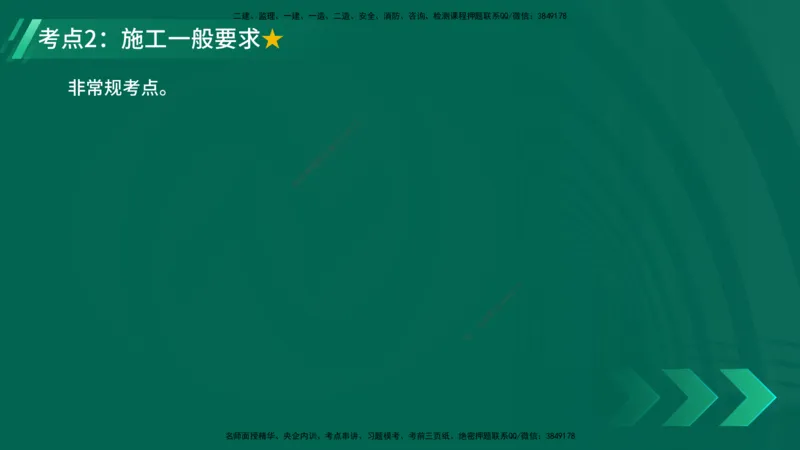

考点2：施工一般要求★
非常规考点。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

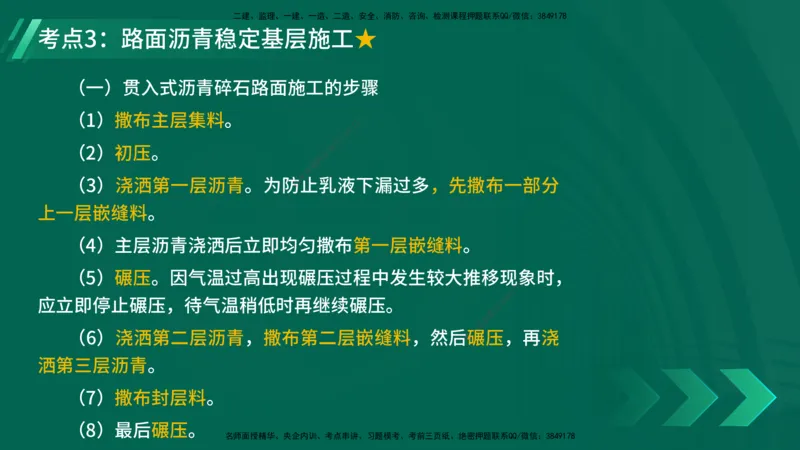

考点3：路面沥青稳定基层施工★
（一）贯入式沥青碎石路面施工的步骤
8
7
1
9
（1）撒布主层集料。 8 4
3
信
微
系
联
（2）初压。 题
押
准
精
（3）浇洒第一层沥青。为防止 乳液下漏过多，先撒布一部分
上一层嵌缝料。
（4）主层沥青浇洒后立即均匀撒布第 一层嵌缝料。
8
（5）碾压。因气温过高出现碾压过程中发 生较大推移现1 7象时，
9
8
4
信
3
微
应立即停止碾压，待气温稍低时再继续碾压。 系
联
一
唯
（6）浇洒第二层沥青，撒布第二层嵌缝料，然后碾压，再浇
洒第三层沥青。
（7）撒布封层料。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
（8）最后碾压。二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

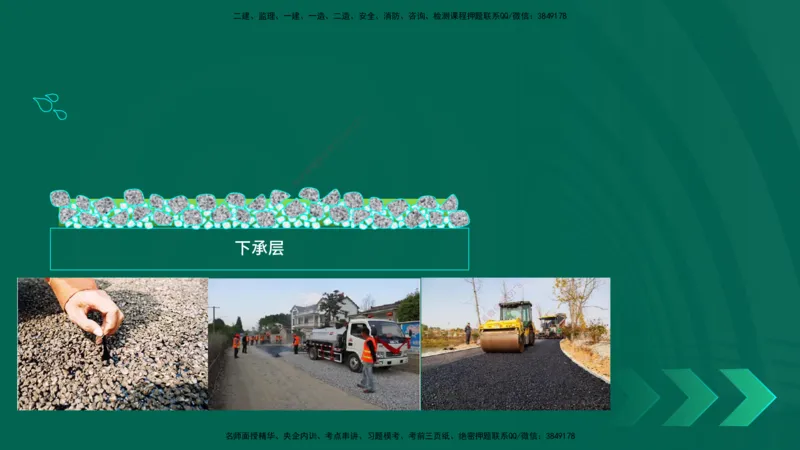

下承层
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

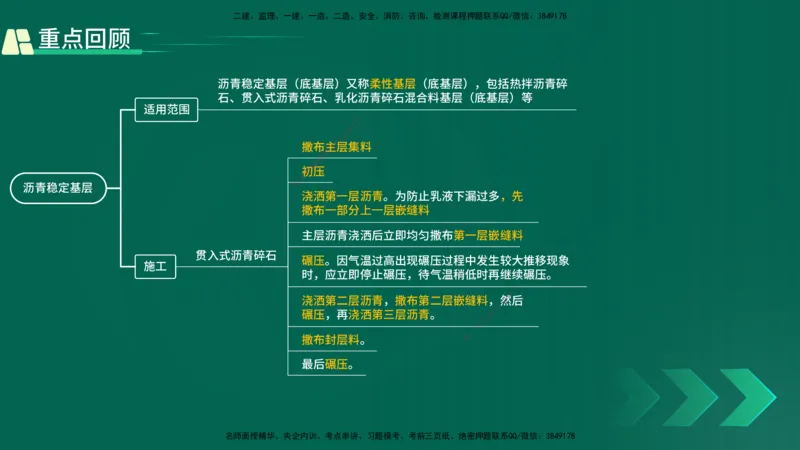

重点回顾
沥青稳定基层（底基层）又称柔性基层（底基层），包括热拌沥青碎
石、贯入式沥青碎石、乳化沥青碎石混合料基层（底基层）等
适用范围 8
7
1
9
4
8
3
信
微
系
撒布联主层集料
题
押
准
精初压
沥青稳定基层
浇 洒第一层沥青。为防止乳液下漏过多，先
撒布一 部分上一层嵌缝料
主层沥青浇洒后立即均匀撒布第一层嵌缝料
贯入式沥青碎石
碾压。因气温过 高出现碾压过程中发生较大推移现象
施工
时，应立即停止碾 压，待气温稍低时再继续8碾压。
1
7
9
8
4
信
3
浇洒第二层沥青，撒布 第二层嵌缝料微，然后
系
碾压，再浇洒第三层沥青。 联
一
唯
撒布封层料。
最后碾压。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.1.4路面无机结合料稳定基层（底基层）施工
8
• 7
1
9
4
考点1：无机结合料稳定类（也称半刚性8 类型）基层分类及适用范围★★
3
信
微
系
联
•
题
押
考点2：混合料生产、摊铺及碾压★★
准
精
•
考单3：无机结合料基层（底基层） 养护、交通管制、层间处理及其他★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

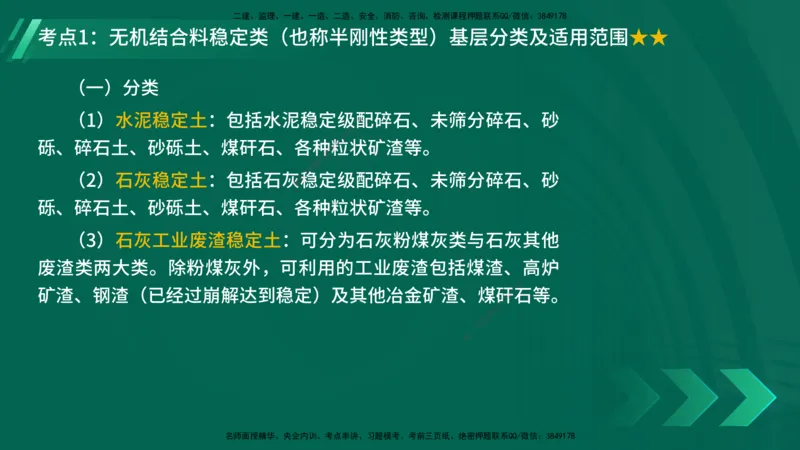

考点1：无机结合料稳定类（也称半刚性类型）基层分类及适用范围★★
（一）分类
8
7
1
9
（1）水泥稳定土：包括水泥稳定级8 4 配碎石、未筛分碎石、砂
3
信
微
系
砾、碎石土、砂砾土、煤矸石、各种联 粒状矿渣等。
题
押
准
精
（2）石灰稳定土：包括石灰 稳定级配碎石、未筛分碎石、砂
砾、碎石土、砂砾土、煤矸石、各种 粒状矿渣等。
（3）石灰工业废渣稳定土：可分为石灰粉煤灰类与石灰其他
废渣类两大类。除粉煤灰外，可利用的工业废渣包括煤渣、高炉
8
1
7
9
8
4
矿渣、钢渣（已经过崩解达到稳定）及其他冶金 矿渣、煤信矸
3
石等。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

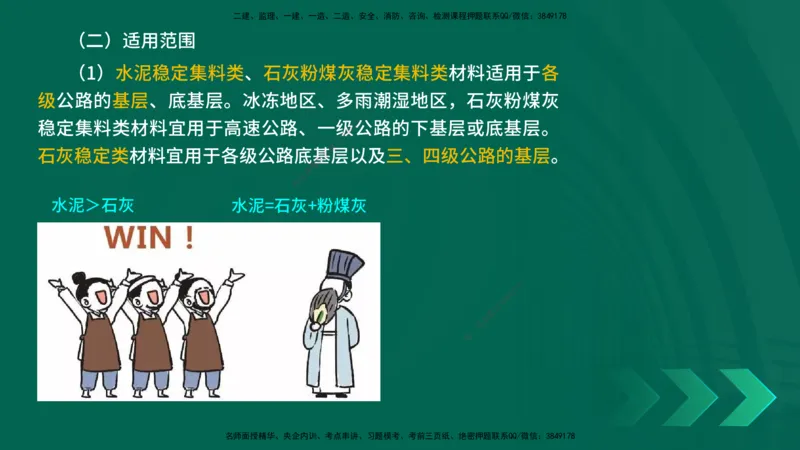

（二）适用范围
（1）水泥稳定集料类、石灰粉煤灰稳定集料类材料适用于各
级公路的基层、底基层。冰冻地区、多雨潮湿地区，石灰粉煤灰
8
7
1
9
4
8
3
稳定集料类材料宜用于高速公路、一信级公路的下基层或底基层。
微
系
联
题
石灰稳定类材料宜用于各级公路底押基层以及三、四级公路的基层。
准
精
水泥＞石灰 水泥=石灰+粉煤灰
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

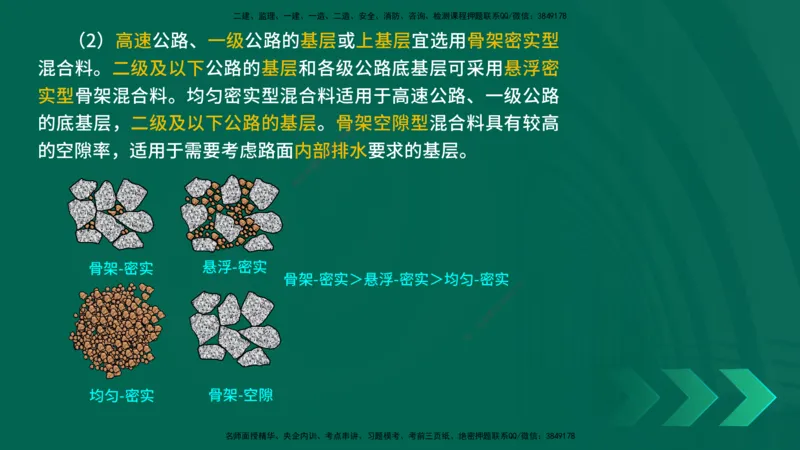

（2）高速公路、一级公路的基层或上基层宜选用骨架密实型
混合料。二级及以下公路的基层和各级公路底基层可采用悬浮密
实型骨架混合料。均匀密实型混合料适用于高速公路、一级公路
8
7
1
9
4
的底基层，二级及以下公路的基层。骨3 8 架空隙型混合料具有较高
信
微
系
联
的空隙率，适用于需要考虑路面内题部排水要求的基层。
押
准
精
骨架-密实 悬浮-密实
8
骨架-密实＞悬浮- 密实＞均匀-密实1 7
9
8
4
信
3
微
系
联
一
唯
均匀-密实 骨架-空隙
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

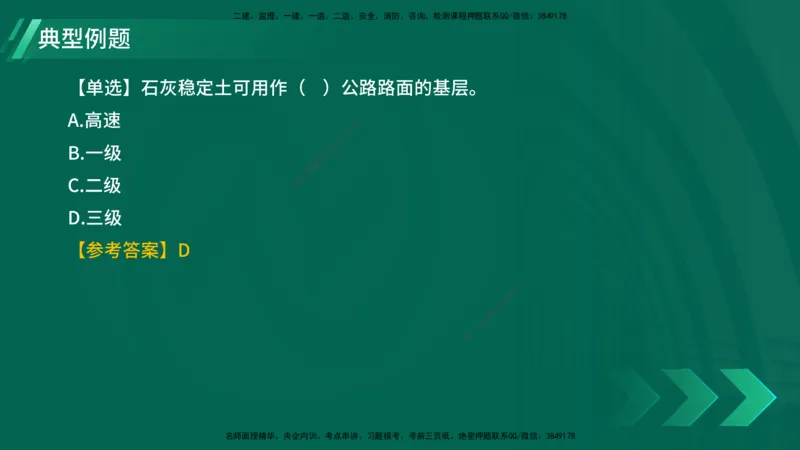

典型例题
【单选】石灰稳定土可用作（ ）公路路面的基层。
8
7
1
9
A.高速 8 4
3
信
微
系
联
B.一级 题
押
准
精
C.二级
D.三级
【参考答案】D
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

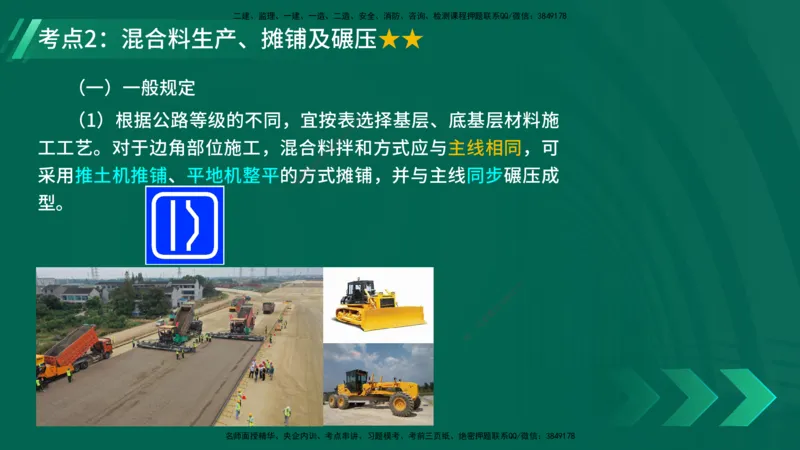

考点2：混合料生产、摊铺及碾压★★
（一）一般规定
8
7
1
9
（1）根据公路等级的不同，宜按表8 4 选择基层、底基层材料施
3
信
微
系
工工艺。对于边角部位施工，混合联料拌和方式应与主线相同，可
题
押
准
精
采用推土机推铺、平地机整平的方式摊铺，并与主线同步碾压成
型。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

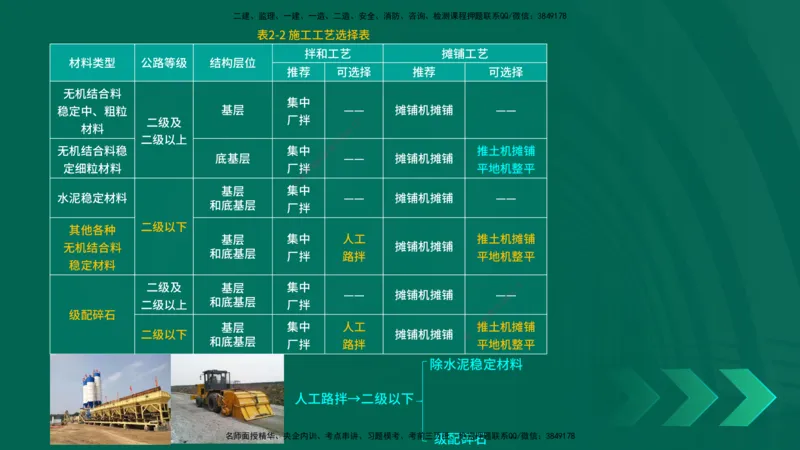

表2-2 施工工艺选择表
拌和工艺 摊铺工艺
材料类型 公路等级 结构层位
推荐 可选择 推荐 可选择
无机结合料
集中
稳定中、粗粒 基层 — 7 —8 摊铺机摊铺 ——
1
二级及 厂拌 4 9
8
材料 信 3
微
二级以上
系
无机结合料稳 集中 联 推土机摊铺
题
底基层 押 —— 摊铺机摊铺
定细粒材料 厂准拌 平地机整平
精
基层 集中
水泥稳定材料 —— 摊铺机摊铺 ——
和底基层
厂拌
二级以下
其他各种
基层 集中 人工 推土机摊铺
无机结合料 摊铺机摊铺
和底基层
厂拌 路拌 平地机整平
稳定材料
8
1
7
9
二级及 基层 集中
8
4
—— 摊铺 机摊铺 信—3—
二级以上 和底基层 厂拌 微
系
级配碎石 联
一
基层 集中 人工 唯 推土机摊铺
二级以下 摊铺机摊铺
和底基层
厂拌 路拌 平地机整平
除水泥稳定材料
人工路拌→二级以下
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
级配碎石二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

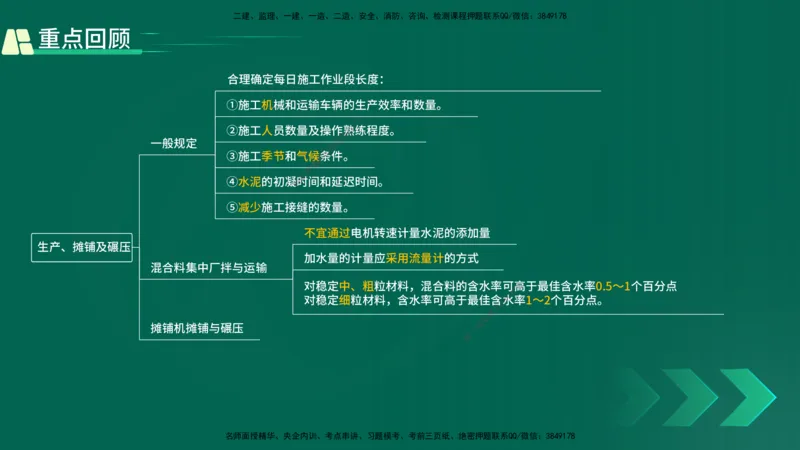

（2）稳定材料层宽11～12m时，每一流水作业段长度以
500m为宜；稳定材料层宽大于12m时，作业段宜相应缩短。合
理确定每日施工作业段长度，宜综合考虑下列因素：
8
7
1
9
4
8
3
①施工机械和运输车辆的生产效率信和数量。
微
系
联
题
押
②施工人员数量及操作熟练程度。
准
精
③施工季节和气候条件。
④水泥的初凝时间和延迟时间。
⑤减少施工接缝的数量。
8
1
7
9
8
4
信
3
微
系
联
一
唯
巧思妙记：人机料法环
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

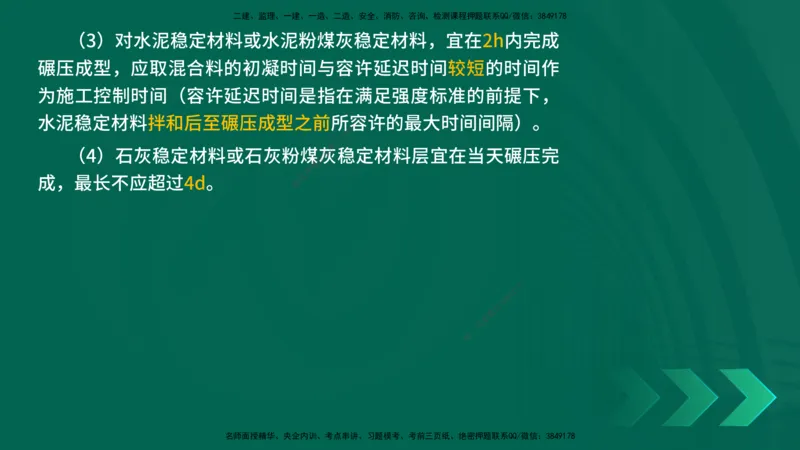

（3）对水泥稳定材料或水泥粉煤灰稳定材料，宜在2h内完成
碾压成型，应取混合料的初凝时间与容许延迟时间较短的时间作
为施工控制时间（容许延迟时间是指在满足强度标准的前提下，
8
7
1
9
4
水泥稳定材料拌和后至碾压成型之前所3 8容许的最大时间间隔）。
信
微
系
联
题
（4）石灰稳定材料或石灰粉煤押 灰稳定材料层宜在当天碾压完
准
精
成，最长不应超过4d。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

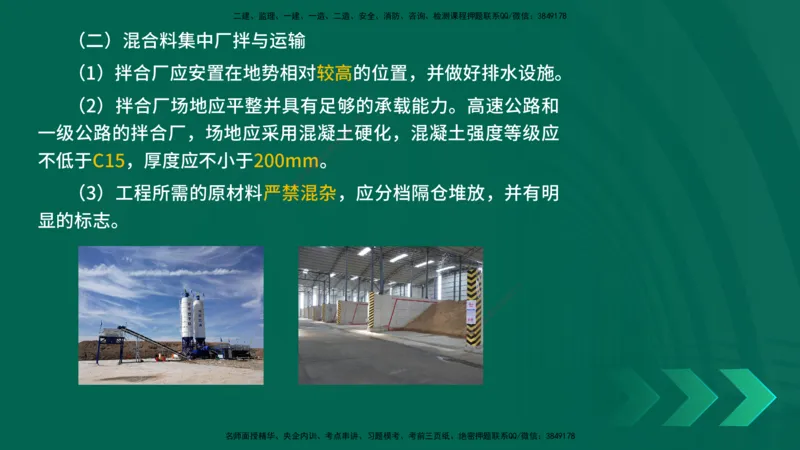

（二）混合料集中厂拌与运输
（1）拌合厂应安置在地势相对较高的位置，并做好排水设施。
（2）拌合厂场地应平整并具有足够8的 承载能力。高速公路和
7
1
9
4
8
3
信
一级公路的拌合厂，场地应采用混凝微土硬化，混凝土强度等级应
系
联
题
押
不低于C15，厚度应不小于200mm。
准
精
（3）工程所需的原材料严禁混 杂，应分档隔仓堆放，并有明
显的标志。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

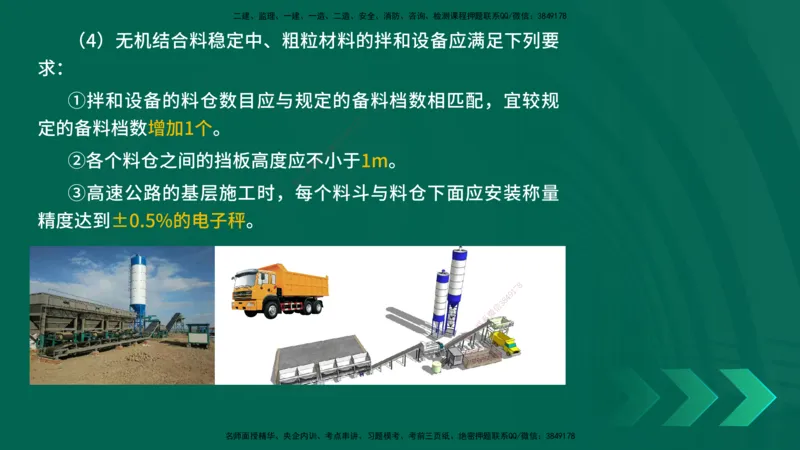

（4）无机结合料稳定中、粗粒材料的拌和设备应满足下列要
求：
①拌和设备的料仓数目应与规定的备料档数相匹配，宜较规
8
7
1
9
4
8
3
定的备料档数增加1个。 信
微
系
联
题
押
②各个料仓之间的挡板高度应不小于1m。
准
精
③高速公路的基层施工时，每 个料斗与料仓下面应安装称量
精度达到±0.5%的电子秤。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

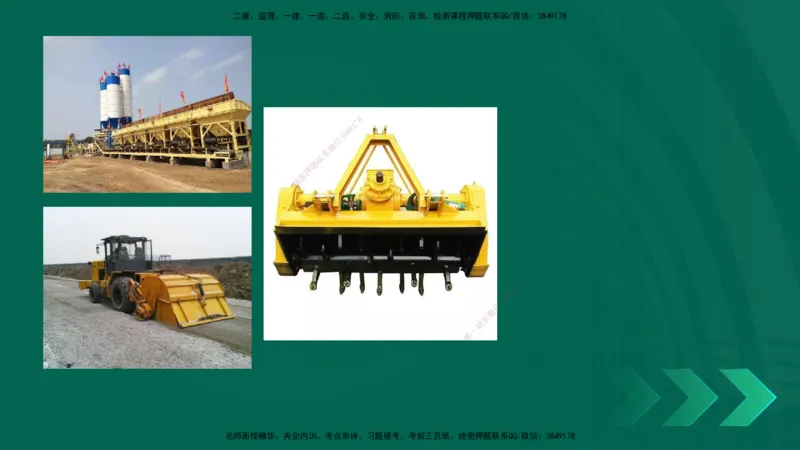

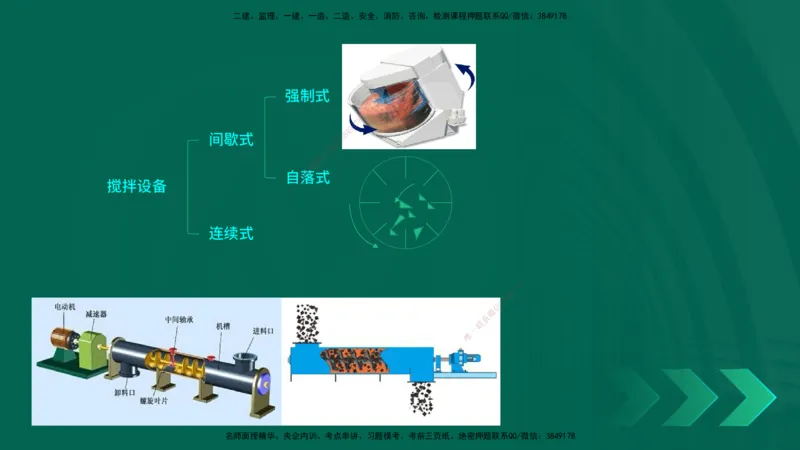

强制式
8
7
1
9
4
8
3
信
微
间歇式 系
联
题
押
准
精
自落式
搅拌设备
连续式
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

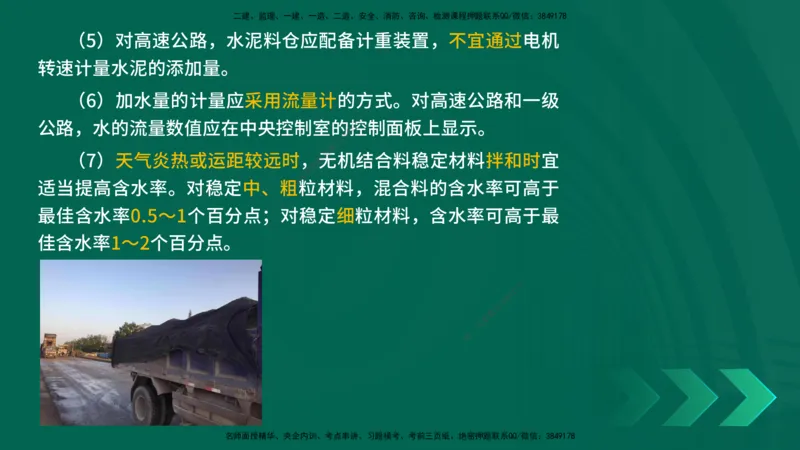

（5）对高速公路，水泥料仓应配备计重装置，不宜通过电机
转速计量水泥的添加量。
（6）加水量的计量应采用流量计的方式。对高速公路和一级
8
7
1
9
4
8
3
公路，水的流量数值应在中央控制室的信 控制面板上显示。
微
系
联
题
押
（7）天气炎热或运距较远时，无机结合料稳定材料拌和时宜
准
精
适当提高含水率。对稳定中、粗粒 材料，混合料的含水率可高于
最佳含水率0.5～1个百分点；对稳定 细粒材料，含水率可高于最
佳含水率1～2个百分点。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

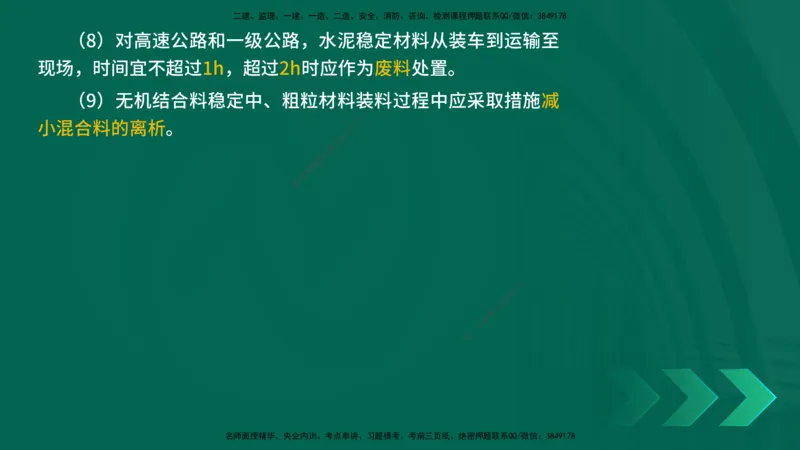

（8）对高速公路和一级公路，水泥稳定材料从装车到运输至
现场，时间宜不超过1h，超过2h时应作为废料处置。
（9）无机结合料稳定中、粗粒材料装料过程中应采取措施减
8
7
1
9
4
8
3
小混合料的离析。 信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

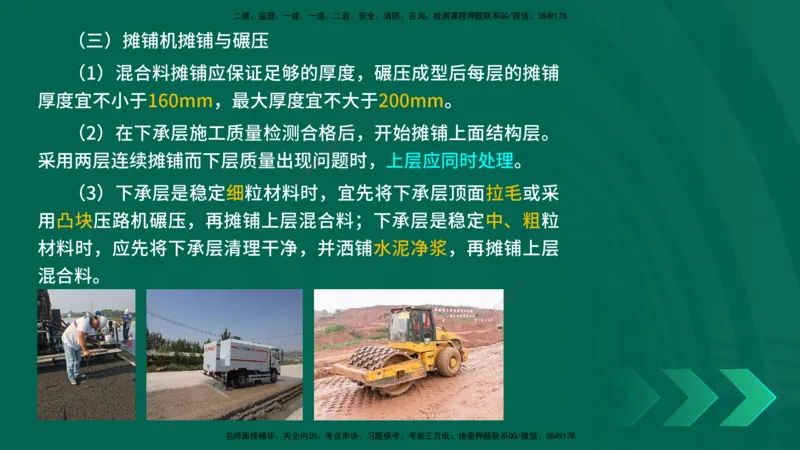

（三）摊铺机摊铺与碾压
（1）混合料摊铺应保证足够的厚度，碾压成型后每层的摊铺
厚度宜不小于160mm，最大厚度宜不大于200mm。
8
7
1
9
4
8
3
信
（2）在下承层施工质量检测合格微后，开始摊铺上面结构层。
系
联
题
押
采用两层连续摊铺而下层质量出现问题时，上层应同时处理。
准
精
（3）下承层是稳定细粒材料时 ，宜先将下承层顶面拉毛或采
用凸块压路机碾压，再摊铺上层混合料 ；下承层是稳定中、粗粒
材料时，应先将下承层清理干净，并洒铺 水泥净浆，再摊铺上层
混合料。
1
7 8
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

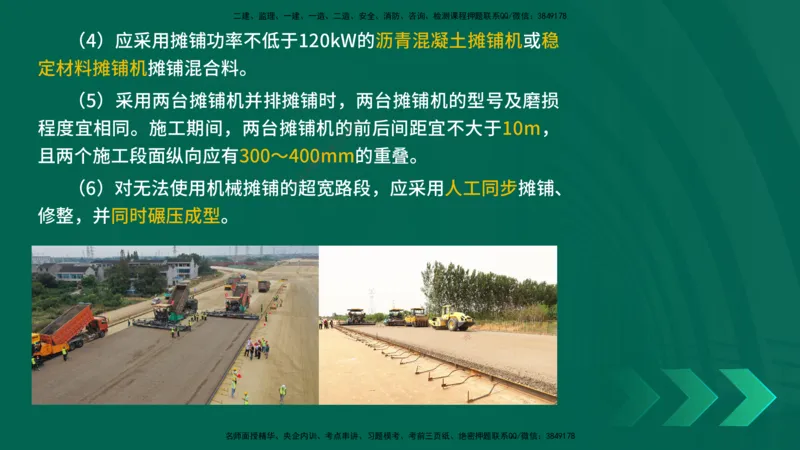

（4）应采用摊铺功率不低于120kW的沥青混凝土摊铺机或稳
定材料摊铺机摊铺混合料。
（5）采用两台摊铺机并排摊铺时，两台摊铺机的型号及磨损
8
7
1
9
4
8
3
程度宜相同。施工期间，两台摊铺机信的前后间距宜不大于10m，
微
系
联
题
且两个施工段面纵向应有300～40押0mm的重叠。
准
精
（6）对无法使用机械摊铺的超 宽路段，应采用人工同步摊铺、
修整，并同时碾压成型。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

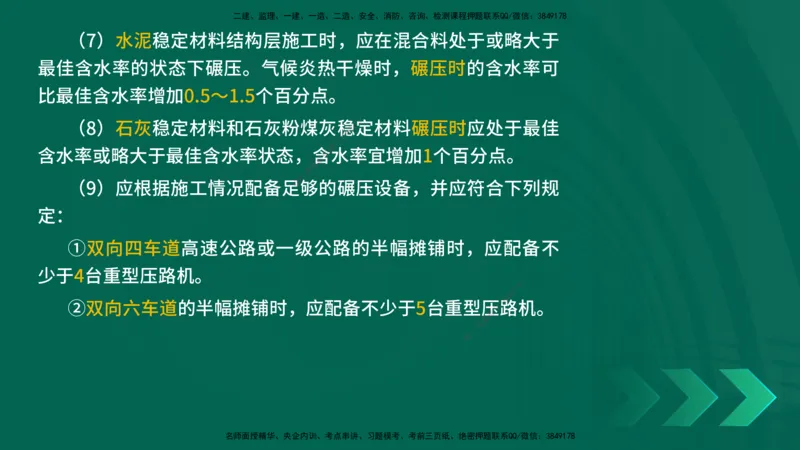

（7）水泥稳定材料结构层施工时，应在混合料处于或略大于
最佳含水率的状态下碾压。气候炎热干燥时，碾压时的含水率可
比最佳含水率增加0.5～1.5个百分点。
8
7
1
9
4
8
3
（8）石灰稳定材料和石灰粉煤灰信稳定材料碾压时应处于最佳
微
系
联
题
含水率或略大于最佳含水率状态，押含水率宜增加1个百分点。
准
精
（9）应根据施工情况配备足够 的碾压设备，并应符合下列规
定：
①双向四车道高速公路或一级公路的 半幅摊铺时，应配备不
少于4台重型压路机。
1
7 8
9
8
4
信
3
微
②双向六车道的半幅摊铺时，应配备不少于5 台重型系压路机。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

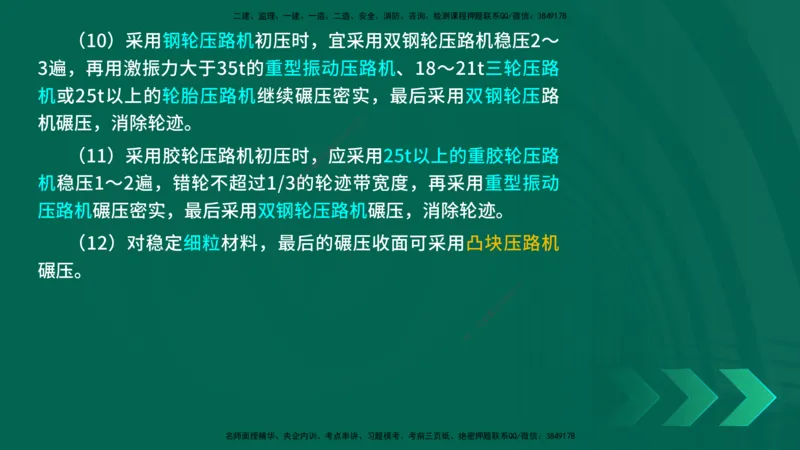

（10）采用钢轮压路机初压时，宜采用双钢轮压路机稳压2～
3遍，再用激振力大于35t的重型振动压路机、18～21t三轮压路
机或25t以上的轮胎压路机继续碾压密实，最后采用双钢轮压路
8
7
1
9
4
机碾压，消除轮迹。 3 8
信
微
系
联
题
（11）采用胶轮压路机初压时押，应采用25t以上的重胶轮压路
准
精
机稳压1～2遍，错轮不超过1/3的轮迹带宽度，再采用重型振动
压路机碾压密实，最后采用双钢轮压路机碾压，消除轮迹。
（12）对稳定细粒材料，最后的碾压 收面可采用凸块压路机
碾压。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

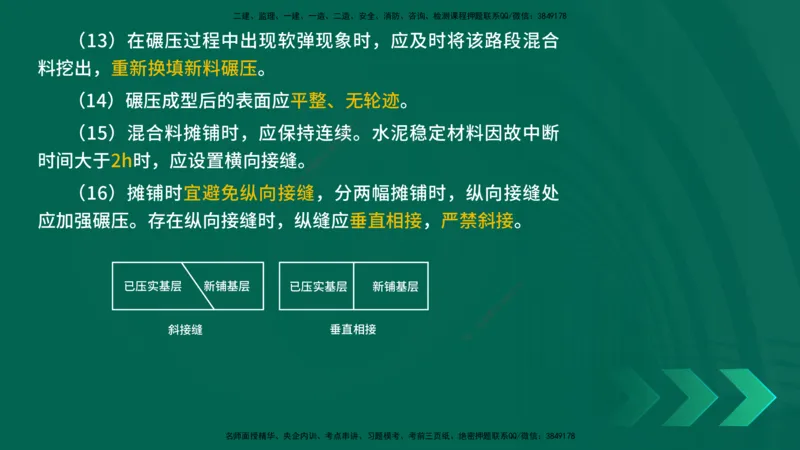

（13）在碾压过程中出现软弹现象时，应及时将该路段混合
料挖出，重新换填新料碾压。
（14）碾压成型后的表面应平整、无轮迹。
8
7
1
9
4
8
3
信
（15）混合料摊铺时，应保持连微续。水泥稳定材料因故中断
系
联
题
押
时间大于2h时，应设置横向接缝。
准
精
（16）摊铺时宜避免纵向接缝 ，分两幅摊铺时，纵向接缝处
应加强碾压。存在纵向接缝时，纵缝应 垂直相接，严禁斜接。
8
1
7
已压实基层 新铺基层 已压实基层 新铺基 层
8
4 9
信
3
微
系
联
一
唯
斜接缝 垂直相接
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

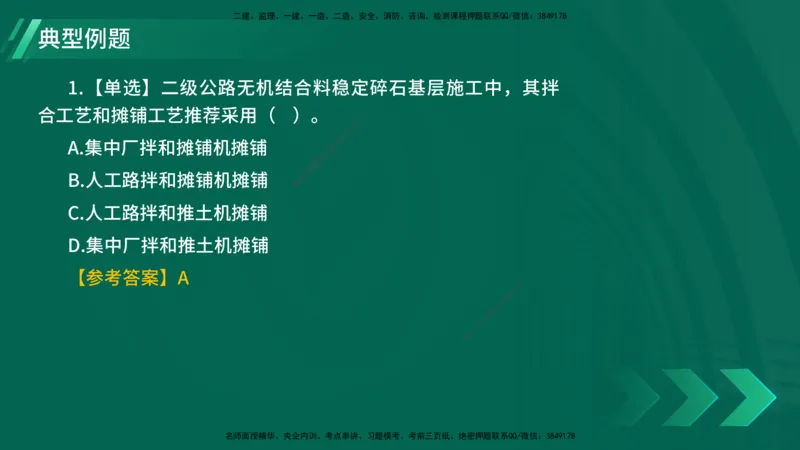

典型例题
1.【单选】二级公路无机结合料稳定碎石基层施工中，其拌
8
7
合工艺和摊铺工艺推荐采用（ ）。 9 1
4
8
3
信
微
系
A.集中厂拌和摊铺机摊铺 联
题
押
准
精
B.人工路拌和摊铺机摊铺
C.人工路拌和推土机摊铺
D.集中厂拌和推土机摊铺
8
【参考答案】A 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

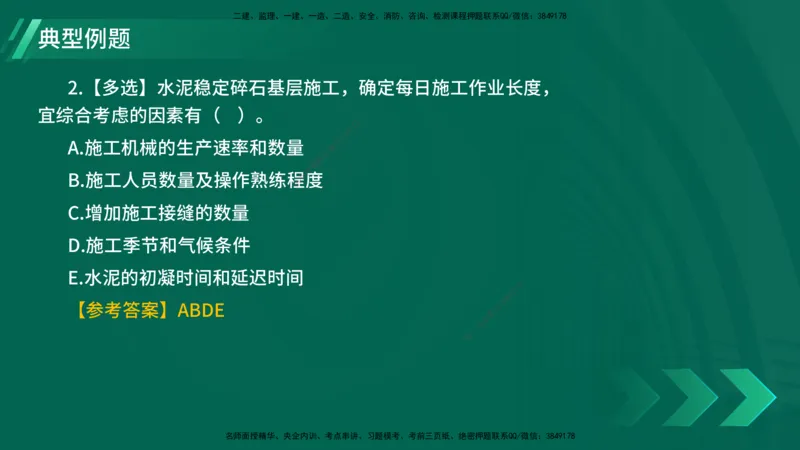

典型例题
2.【多选】水泥稳定碎石基层施工，确定每日施工作业长度，
8
7
宜综合考虑的因素有（ ）。 9 1
4
8
3
信
微
系
A.施工机械的生产速率和数量 联
题
押
准
精
B.施工人员数量及操作熟练程 度
C.增加施工接缝的数量
D.施工季节和气候条件
8
E.水泥的初凝时间和延迟时间 1 7
9
8
4
信
3
微
系
【参考答案】ABDE 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

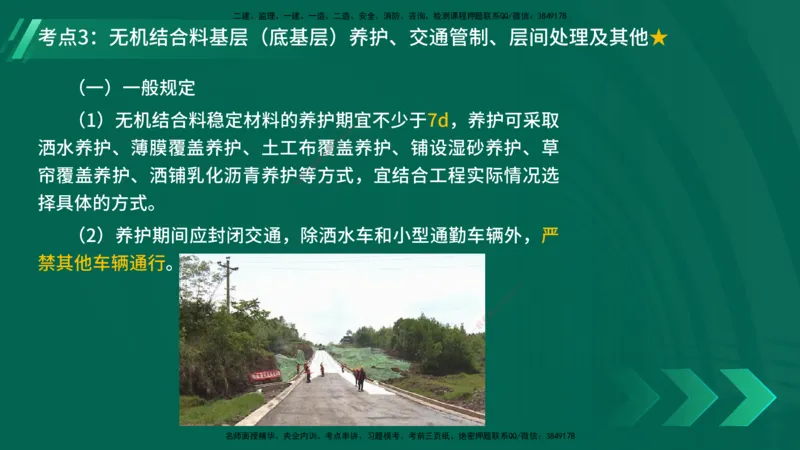

考点3：无机结合料基层（底基层）养护、交通管制、层间处理及其他★
（一）一般规定
8
7
1
9
（1）无机结合料稳定材料的养护期8 4宜不少于7d，养护可采取
3
信
微
系
洒水养护、薄膜覆盖养护、土工布联覆盖养护、铺设湿砂养护、草
题
押
准
精
帘覆盖养护、洒铺乳化沥青养护等方式，宜结合工程实际情况选
择具体的方式。
（2）养护期间应封闭交通，除洒水 车和小型通勤车辆外，严
禁其他车辆通行。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（二）养护方式
（1）对沥青面层厚度大于20cm的结构或二级及以下公路无
机结合料稳定材料的基层可采用洒铺乳化沥青方式养护，并应符
8
7
1
9
4
8
3
合下列规定： 信
微
系
联
题
押
①表面干燥时，宜先喷洒少量水，再喷洒沥青乳液。
准
精
②采用稀释沥青时，宜待表面略 干时再喷洒沥青。
③在用乳液养护前，应将基层清扫干净。
④沥青乳液的沥青用量宜采用0.8～1.0 kg/m²，分两次喷洒。
8
1
7
9
第一次喷洒时，宜采用沥青含量约35%的慢裂 沥青乳液，
8
4第二次
信
3
微
系
宜喷洒浓度较大的沥青乳液。 联
一
唯
⑤不能避免施工车辆通行时，应在乳液破乳后撒布粒径
4.75～9.5mm的小碎石，做成下封层。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

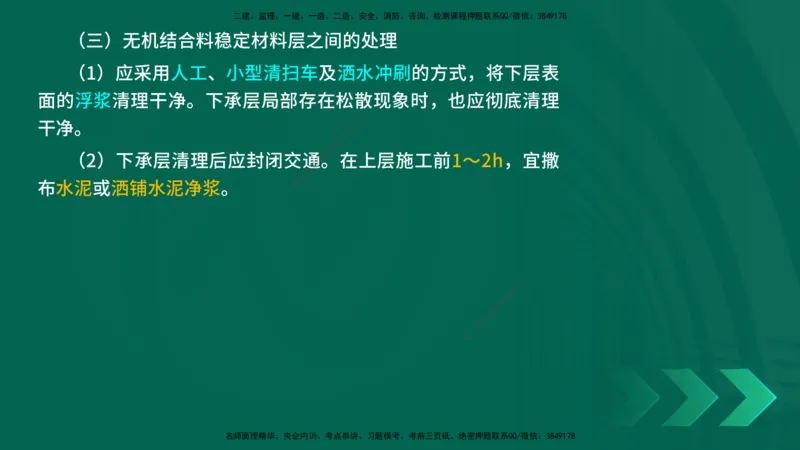

（三）无机结合料稳定材料层之间的处理
（1）应采用人工、小型清扫车及洒水冲刷的方式，将下层表
面的浮浆清理干净。下承层局部存在松散现象时，也应彻底清理
8
7
1
9
4
8
3
干净。 信
微
系
联
题
押
（2）下承层清理后应封闭交通。在上层施工前1～2h，宜撒
准
精
布水泥或洒铺水泥净浆。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

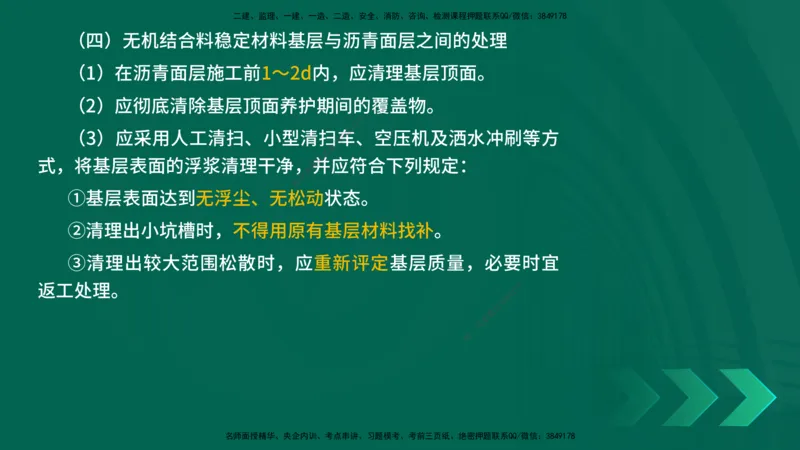

（四）无机结合料稳定材料基层与沥青面层之间的处理
（1）在沥青面层施工前1～2d内，应清理基层顶面。
（2）应彻底清除基层顶面养护期间的8 覆盖物。
7
1
9
4
8
3
信
微
（3）应采用人工清扫、小型清扫系 车、空压机及洒水冲刷等方
联
题
押
式，将基层表面的浮浆清理干净，准 并应符合下列规定：
精
①基层表面达到无浮尘、无松动状态。
②清理出小坑槽时，不得用原有基层 材料找补。
③清理出较大范围松散时，应重新评定 基层质量，必要时宜
8
1
7
9
返工处理。
信
3 8
4
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

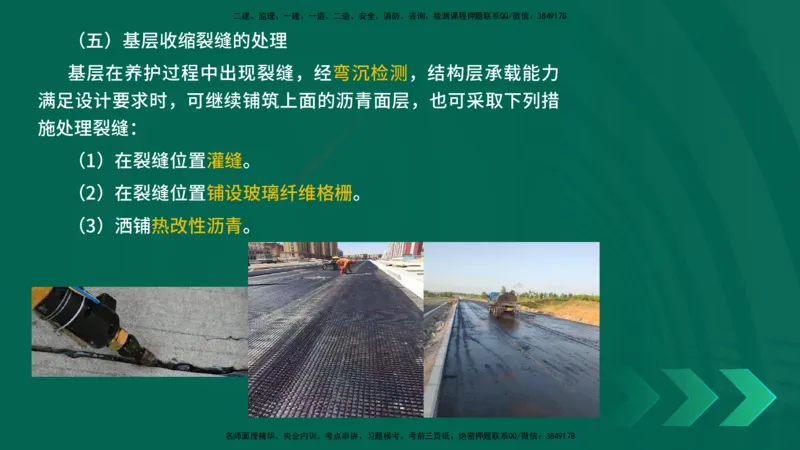

（五）基层收缩裂缝的处理
基层在养护过程中出现裂缝，经弯沉检测，结构层承载能力
满足设计要求时，可继续铺筑上面的沥青面层，也可采取下列措
8
7
1
9
4
8
3
施处理裂缝： 信
微
系
联
题
押
（1）在裂缝位置灌缝。
准
精
（2）在裂缝位置铺设玻璃纤维 格栅。
（3）洒铺热改性沥青。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

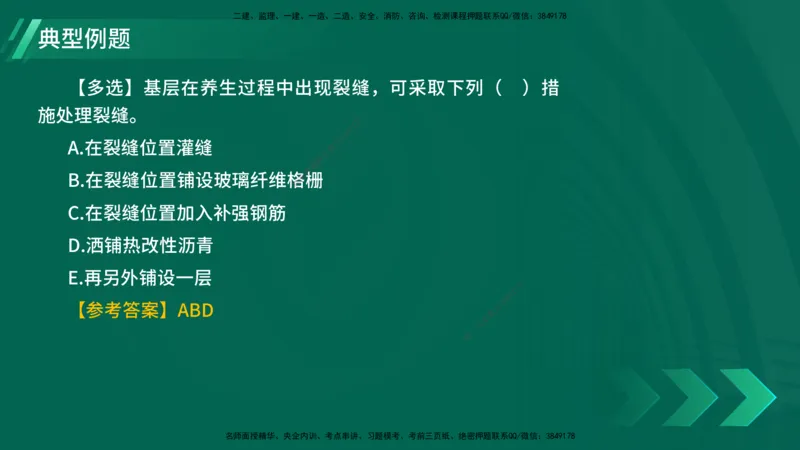

典型例题
【多选】基层在养生过程中出现裂缝，可采取下列（ ）措
8
7
施处理裂缝。 9 1
4
8
3
信
微
系
A.在裂缝位置灌缝 联
题
押
准
精
B.在裂缝位置铺设玻璃纤维格 栅
C.在裂缝位置加入补强钢筋
D.洒铺热改性沥青
8
E.再另外铺设一层 1 7
9
8
4
信
3
微
系
【参考答案】ABD 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

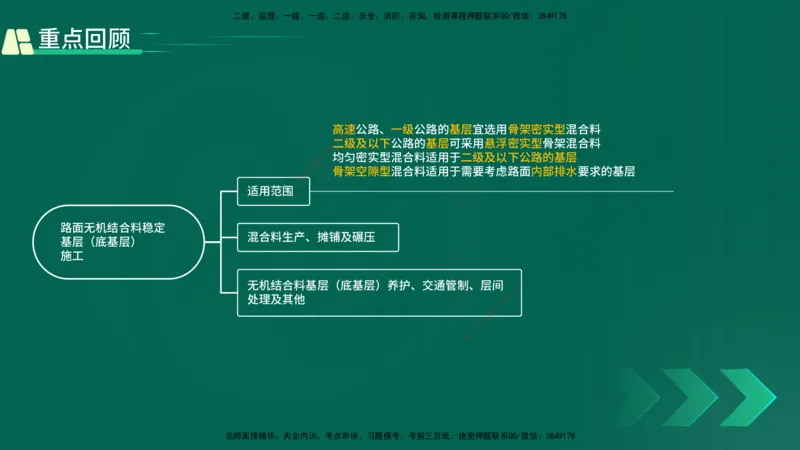

重点回顾
8
7
1
9
4
8
信高3速公路、一级公路的基层宜选用骨架密实型混合料
微
系二级及以下公路的基层可采用悬浮密实型骨架混合料
联
题 均匀密实型混合料适用于二级及以下公路的基层
押
准
精 骨架空隙型混合料适用于需要考虑路面内部排水要求的基层
适用范围
路面无机结合料稳定
混合料生产、摊铺及碾 压
基层（底基层）
施工
8
1
7
无机结合料基层（底基层）养护、交通管制、层间9
8
4
信
3
处理及其他
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
重点回顾
合理确定每日施工作业段长度：
①施工机械和运输车辆的生产效率和数量。
8
7
1
9
4
8
②施工人员数量及操作信 3熟练程度。
微
一般规定 系
联
③施工季节和气题候条件。
押
准
精
④水泥的初凝时 间和延迟时间。
⑤减少施工接缝的数量。
不宜通过 电机转速计量水泥的添加量
生产、摊铺及碾压
加水量的计量应 采用流量计的方式
混合料集中厂拌与运输
8
1
7
对稳定中、粗粒材料 ，混合料的含水率
8
可4 9高于最佳含水率0.5～1个百分点
信
3
对稳定细粒材料，含水 率可高于最佳微含水率1～2个百分点。
系
联
一
摊铺机摊铺与碾压 唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

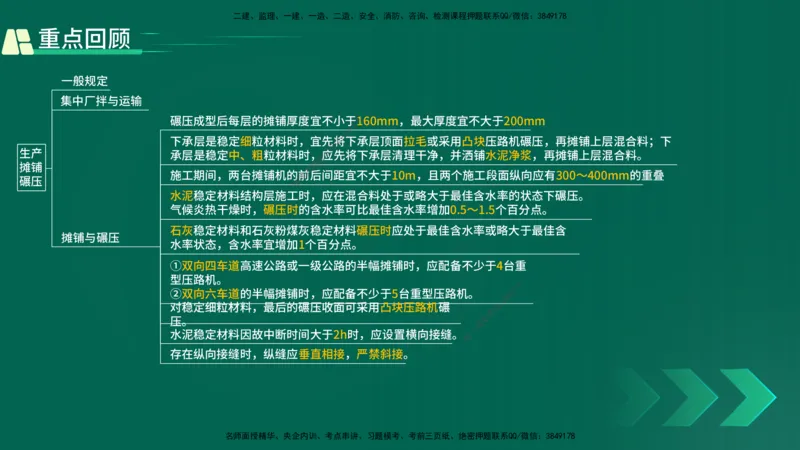

重点回顾
一般规定
集中厂拌与运输
8
7
1
碾压成型后每层的摊铺厚度宜不小4于9160mm，最大厚度宜不大于200mm
8
3
信
微
下承层是稳定细粒材料时，宜系先将下承层顶面拉毛或采用凸块压路机碾压，再摊铺上层混合料；下
联
生产 承层是稳定中、粗粒材料时题，应先将下承层清理干净，并洒铺水泥净浆，再摊铺上层混合料。
押
摊铺 准
精
施工期间，两台摊铺机的前后间距宜不大于10m，且两个施工段面纵向应有300～400mm的重叠
碾压
水泥稳定材料结构层施工时， 应在混合料处于或略大于最佳含水率的状态下碾压。
气候炎热干燥时，碾压时的含水 率可比最佳含水率增加0.5～1.5个百分点。
石灰稳定材料和石灰粉煤灰稳定材料 碾压时应处于最佳含水率或略大于最佳含
摊铺与碾压
水率状态，含水率宜增加1个百分点。
①双向四车道高速公路或一级公路的半幅摊 铺时，应配备不少于4台重
8
型压路机。 1 7
9
8
4
②双向六车道的半幅摊铺时，应配备不少于5台重 型压路机。
信
3
微
对稳定细粒材料，最后的碾压收面可采用凸块压路 机碾 系
联
压。
唯
一
水泥稳定材料因故中断时间大于2h时，应设置横向接缝 。
存在纵向接缝时，纵缝应垂直相接，严禁斜接。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

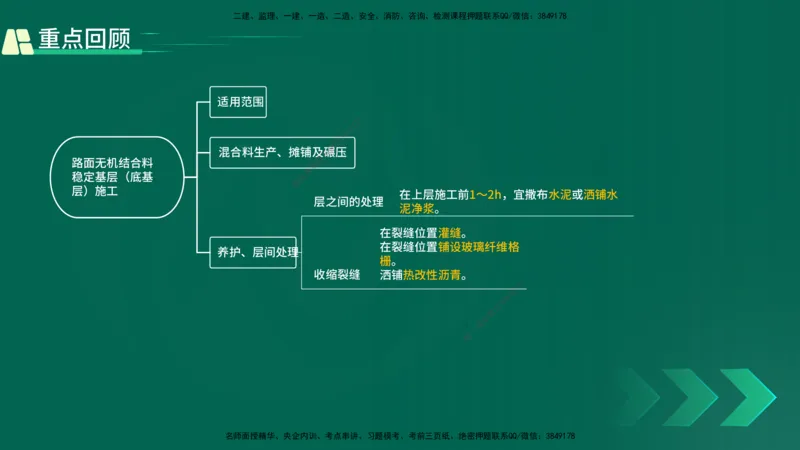

重点回顾
适用范围
8
7
1
9
4
8
3
信
微
系
联
混合料生产、摊铺及碾压
题
路面无机结合料 押
准
精
稳定基层（底基
层）施工
在上层施工前1～2h，宜撒布水泥或洒铺水
层 之间的处理
泥净浆。
在裂缝位置灌缝。
在裂缝位置铺设玻璃纤维格
养护、层间处理
栅。
收缩裂缝 洒 铺热改性沥青。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2沥青路面施工
8
7
• 1
9
4
8
2.2.1 沥青路面结构及类型 信 3
微
系
联
题
• 押
准
精
2.2.2 沥青路面施工准备
•

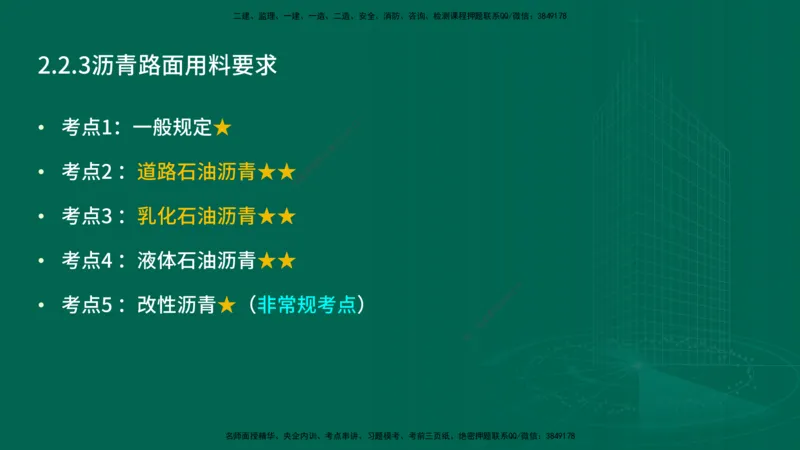

2.2.3 沥青路面用料要求
•
2.2.4 沥青路面面层施工
8
1
7
9
8
4
•
信
3
微
2.2.5 沥青路面透层、粘层、封层施工 系
联
一
唯
•
2.2.6 路面改(扩)建施工
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2.1 沥青路面结构及类型
8
7
• 1
9
4
8
考点1：沥青路面结构组成★★信★3
微
系
联
题
• 押
准
精
考点2：沥青路面分类★★★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

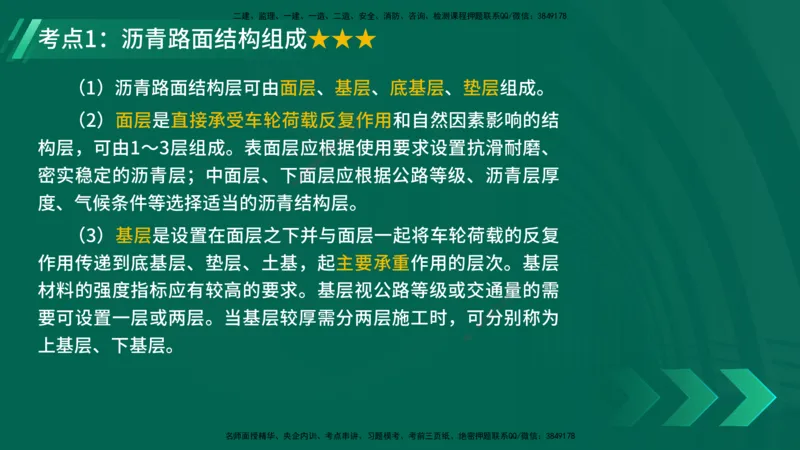

考点1：沥青路面结构组成★★★
（1）沥青路面结构层可由面层、基层、底基层、垫层组成。
8
7
1
9
（2）面层是直接承受车轮荷载反复8 4 作用和自然因素影响的结
3
信
微
系
构层，可由1～3层组成。表面层应联根据使用要求设置抗滑耐磨、
题
押
准
精
密实稳定的沥青层；中面层、下面层应根据公路等级、沥青层厚
度、气候条件等选择适当的沥青结构 层。
（3）基层是设置在面层之下并与面 层一起将车轮荷载的反复
作用传递到底基层、垫层、土基，起主要承 重作用的层次。基层
8
1
7
9
材料的强度指标应有较高的要求。基层视公路 等 级或交通
信
3 8
4
量的需
微
系
联
要可设置一层或两层。当基层较厚需分两层施工时，可一 分别称为
唯
上基层、下基层。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

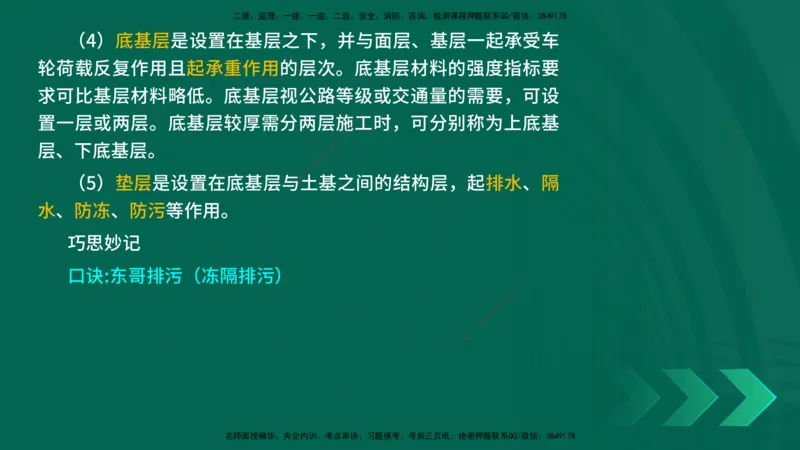

（4）底基层是设置在基层之下，并与面层、基层一起承受车
轮荷载反复作用且起承重作用的层次。底基层材料的强度指标要
求可比基层材料略低。底基层视公路等级或交通量的需要，可设
8
7
1
9
4
置一层或两层。底基层较厚需分两层施3 8 工时，可分别称为上底基
信
微
系
联
层、下底基层。 题
押
准
精
（5）垫层是设置在底基层与土基之间的结构层，起排水、隔
水、防冻、防污等作用。
巧思妙记
口诀:东哥排污（冻隔排污）
1
7 8
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

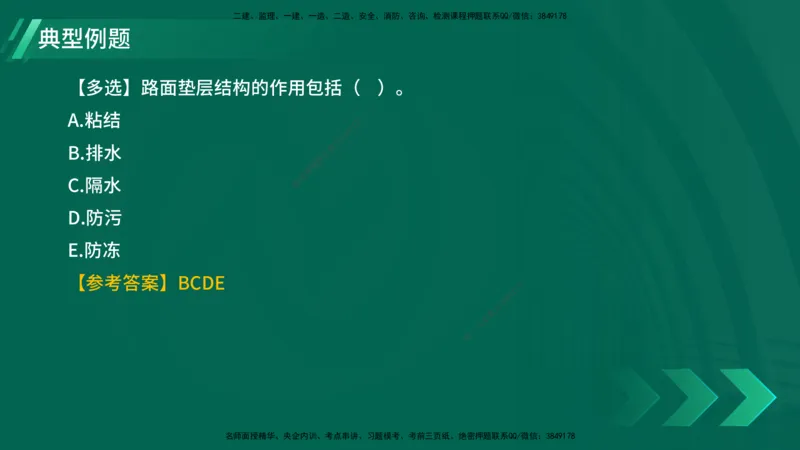

典型例题
【多选】路面垫层结构的作用包括（ ）。
8
7
1
9
A.粘结 8 4
3
信
微
系
联
B.排水 题
押
准
精
C.隔水
D.防污
E.防冻
8
1
7
【参考答案】BCDE
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

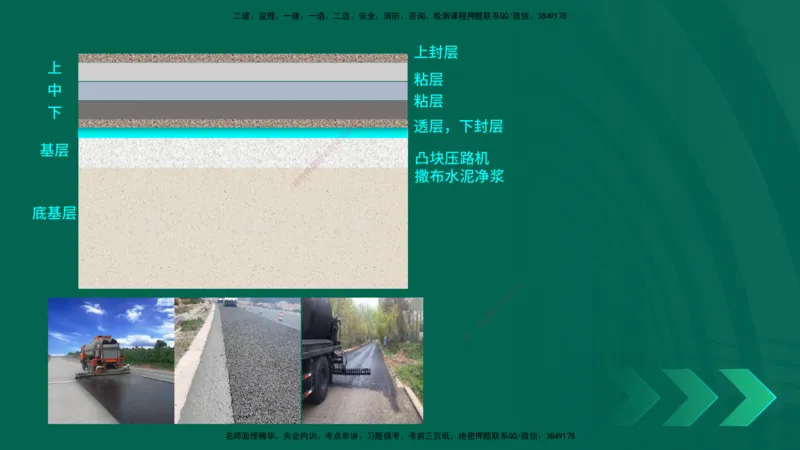

上封层
上
粘层
中
粘层
8
下 7
1
9
4
3 8 透层，下封层
信
微
系
联
基层
题
押 凸块压路机
准
精
撒布水泥净浆
底基层
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

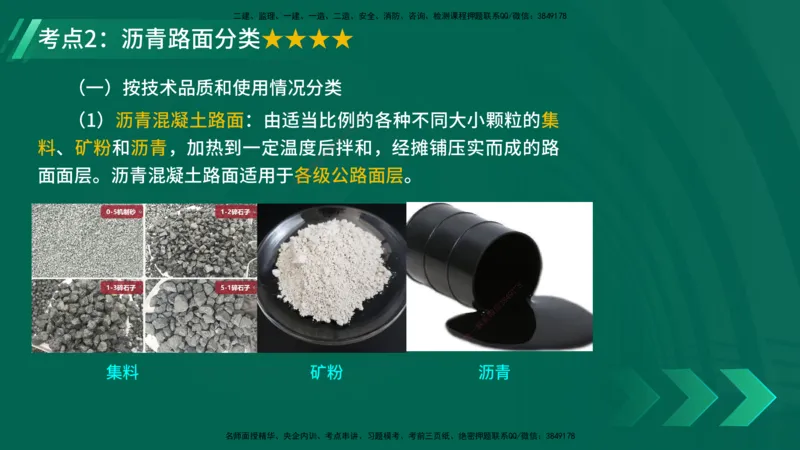

考点2：沥青路面分类★★★★
（一）按技术品质和使用情况分类
8
7
1
9
（1）沥青混凝土路面：由适当比例8 4 的各种不同大小颗粒的集
3
信
微
系
料、矿粉和沥青，加热到一定温度联后拌和，经摊铺压实而成的路
题
押
准
精
面面层。沥青混凝土路面适用于各级公路面层。
8
1
7
9
8
4
信
3
微
系
联
一
唯
集料 矿粉 沥青
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

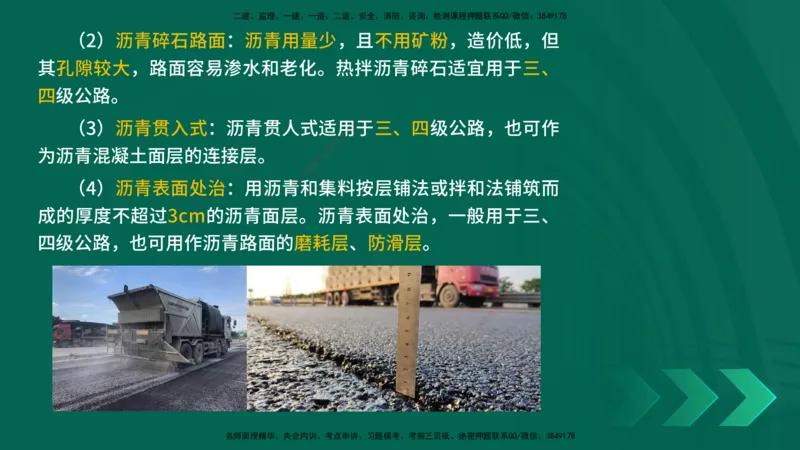

（2）沥青碎石路面：沥青用量少，且不用矿粉，造价低，但
其孔隙较大，路面容易渗水和老化。热拌沥青碎石适宜用于三、
四级公路。
8
7
1
9
4
8
3
（3）沥青贯入式：沥青贯人式适信用于三、四级公路，也可作
微
系
联
题
为沥青混凝土面层的连接层。 押
准
精
（4）沥青表面处治：用沥青和 集料按层铺法或拌和法铺筑而
成的厚度不超过3cm的沥青面层。沥 青表面处治，一般用于三、
四级公路，也可用作沥青路面的磨耗层、 防滑层。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

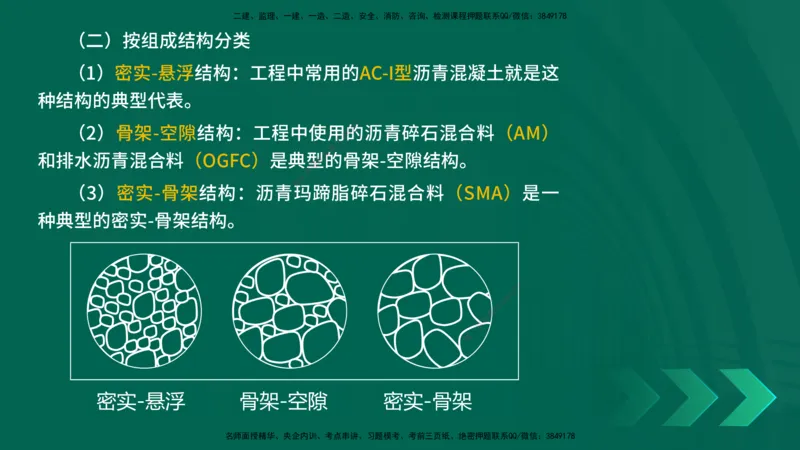

（二）按组成结构分类
（1）密实-悬浮结构：工程中常用的AC-I型沥青混凝土就是这
种结构的典型代表。
8
7
1
9
4
8
3
信
（2）骨架-空隙结构：工程中使微用的沥青碎石混合料（AM）
系
联
题
押
和排水沥青混合料（OGFC）是典型的骨架-空隙结构。
准
精
（3）密实-骨架结构：沥青玛 蹄脂碎石混合料（SMA）是一
种典型的密实-骨架结构。
8
1
7
9
8
4
信
3
微
系
联
一
唯
密实-悬浮 骨架-空隙 密实-骨架
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

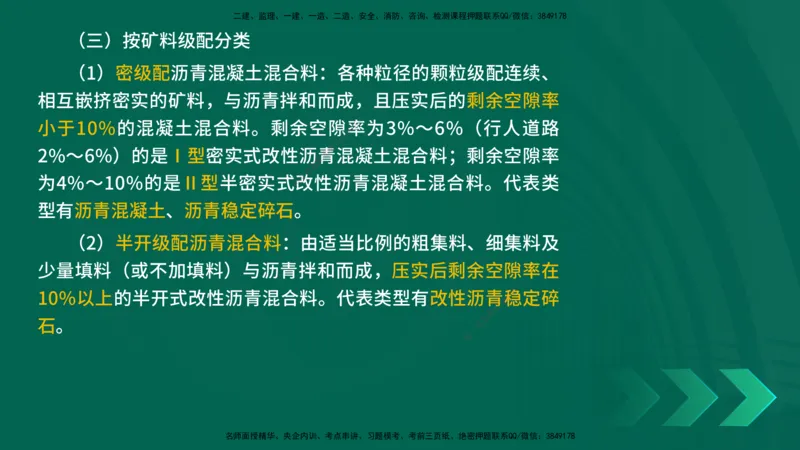

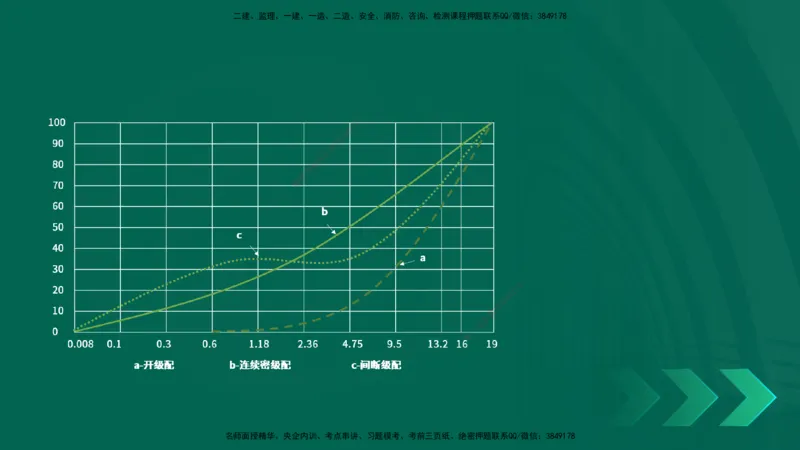

（三）按矿料级配分类
（1）密级配沥青混凝土混合料：各种粒径的颗粒级配连续、
相互嵌挤密实的矿料，与沥青拌和而成，且压实后的剩余空隙率
8
7
1
9
4
8
3
小于10%的混凝土混合料。剩余空隙信 率为3%～6%（行人道路
微
系
联
题
2%～6%）的是Ⅰ型密实式改性沥押 青混凝土混合料；剩余空隙率
准
精
为4%～10%的是Ⅱ型半密实式改性沥青混凝土混合料。代表类
型有沥青混凝土、沥青稳定碎石。
（2）半开级配沥青混合料：由适当比 例的粗集料、细集料及
少量填料（或不加填料）与沥青拌和而成， 压实后剩余空隙
8
率在
1
7
9
8
4
信
3
10%以上的半开式改性沥青混合料。代表类型有 改性沥青微 稳定碎
系
联
一
石。 唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

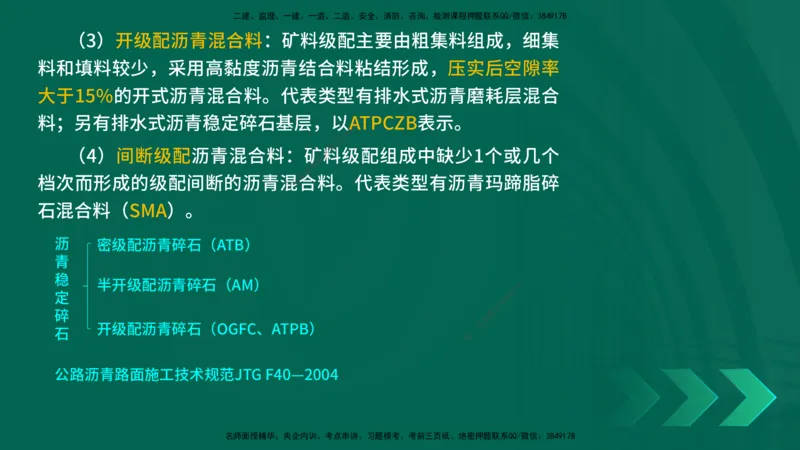

（3）开级配沥青混合料：矿料级配主要由粗集料组成，细集
料和填料较少，采用高黏度沥青结合料粘结形成，压实后空隙率
大于15%的开式沥青混合料。代表类型有排水式沥青磨耗层混合
8
7
1
9
4
料；另有排水式沥青稳定碎石基层，以3 8ATPCZB表示。
信
微
系
联
题
（4）间断级配沥青混合料：押矿料级配组成中缺少1个或几个
准
精
档次而形成的级配间断的沥青混合料。代表类型有沥青玛蹄脂碎
石混合料（SMA）。
沥 密级配沥青碎石（ATB）
青
8
稳 1 7
半开级配沥青碎石（AM）
8
4 9
定 信
3
微
系
碎
联
一
唯
开级配沥青碎石（OGFC、ATPB）
石
公路沥青路面施工技术规范JTG F40—2004
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

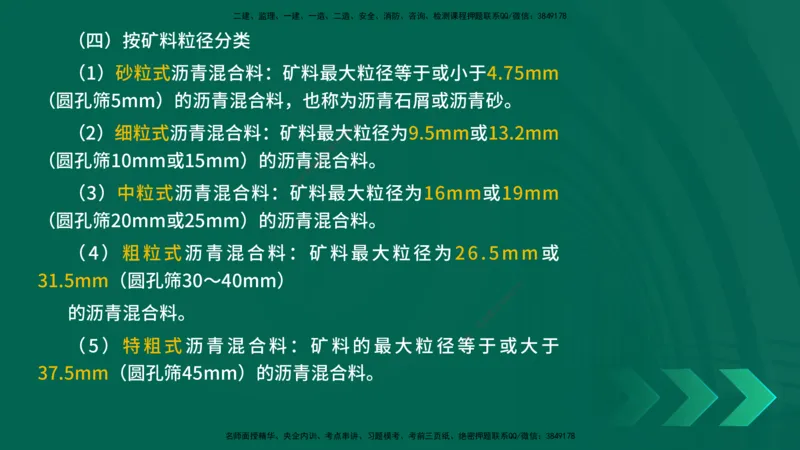

（四）按矿料粒径分类
（1）砂粒式沥青混合料：矿料最大粒径等于或小于4.75mm
（圆孔筛5mm）的沥青混合料，也称为沥青石屑或沥青砂。
8
7
1
9
4
8
3
信
（2）细粒式沥青混合料：矿料最微大粒径为9.5mm或13.2mm
系
联
题
押
（圆孔筛10mm或15mm）的沥青混合料。
准
精
（3）中粒式沥青混合料：矿料 最大粒径为16mm或19mm
（圆孔筛20mm或25mm）的沥青混合 料。
（4） 粗粒式 沥青混合料：矿料最大粒 径 为 2 6 . 5 m m 或
8
31.5mm（圆孔筛30～40mm） 9 1
7
8
4
信
3
微
系
的沥青混合料。 联
一
唯
（ 5 ） 特 粗 式 沥 青 混 合 料 ： 矿 料 的 最 大 粒 径 等 于 或 大 于
37.5mm（圆孔筛45mm）的沥青混合料。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

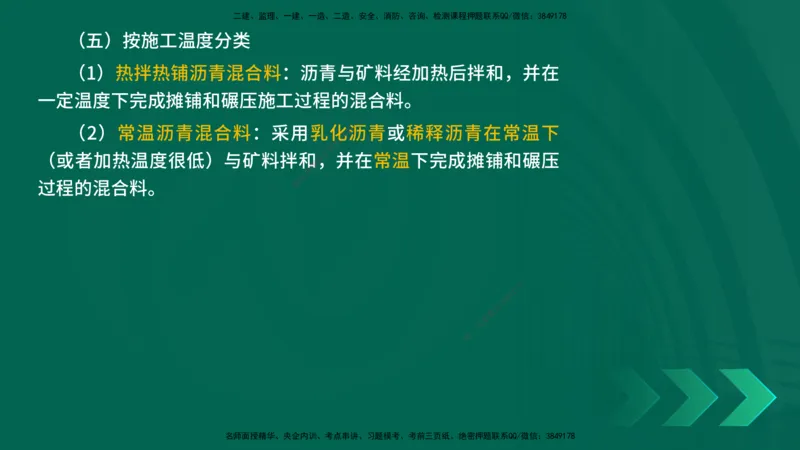

（五）按施工温度分类
（1）热拌热铺沥青混合料：沥青与矿料经加热后拌和，并在
一定温度下完成摊铺和碾压施工过程的混合料。
8
7
1
9
4
8
3
信
（2）常温沥青混合料：采用乳微化沥青或稀释沥青在常温下
系
联
题
押
（或者加热温度很低）与矿料拌和，并在常温下完成摊铺和碾压
准
精
过程的混合料。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

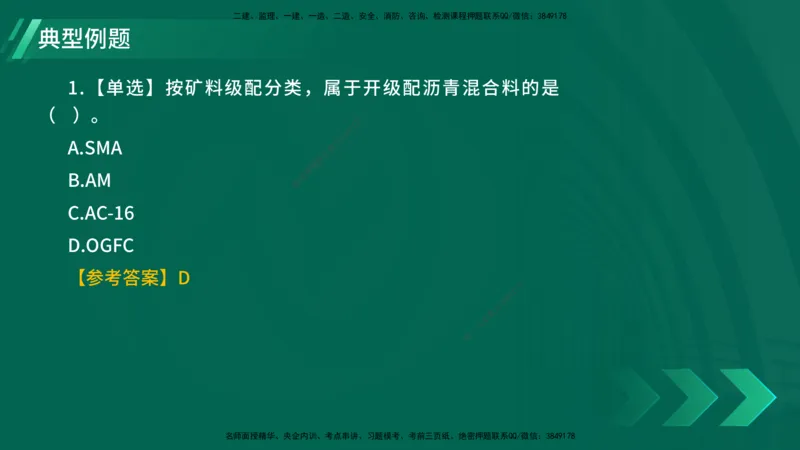

典型例题
1.【单选】按矿料级配分类，属于开级配沥青混合料的是
8
7
（ ）。 9 1
4
8
3
信
微
系
A.SMA 联
题
押
准
精
B.AM
C.AC-16
D.OGFC
8
【参考答案】D 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

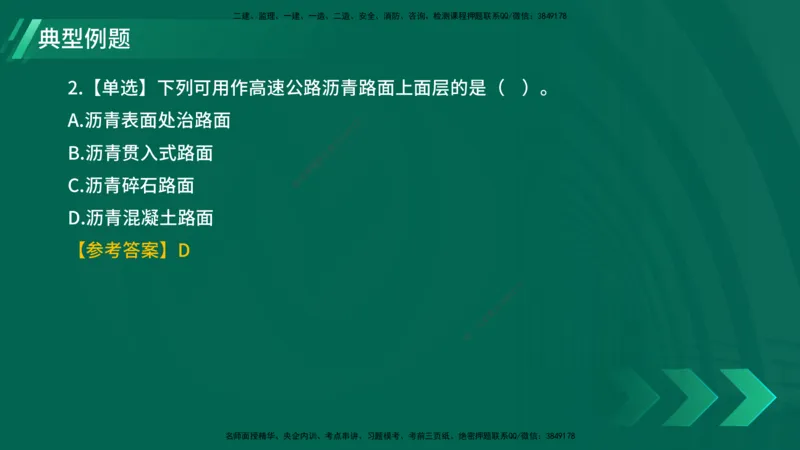

典型例题
2.【单选】下列可用作高速公路沥青路面上面层的是（ ）。
8
7
1
9
A.沥青表面处治路面 8 4
3
信
微
系
联
B.沥青贯入式路面 题
押
准
精
C.沥青碎石路面
D.沥青混凝土路面
【参考答案】D
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

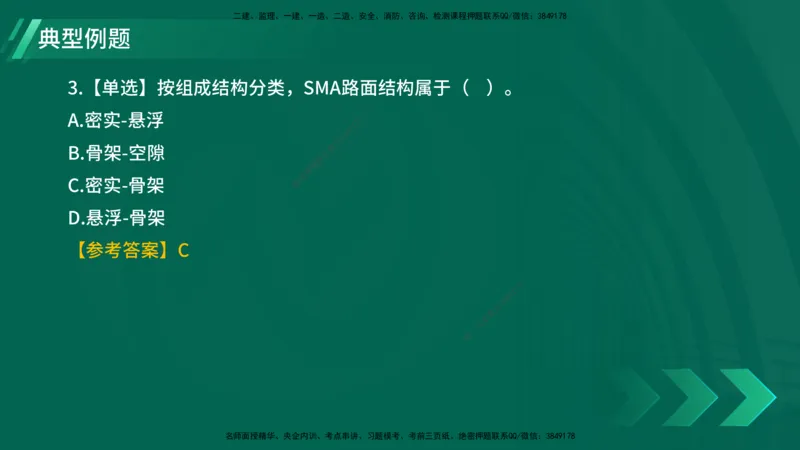

典型例题
3.【单选】按组成结构分类，SMA路面结构属于（ ）。
8
7
1
9
A.密实-悬浮 8 4
3
信
微
系
联
B.骨架-空隙 题
押
准
精
C.密实-骨架
D.悬浮-骨架
【参考答案】C
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
面层是直接承受车轮荷载反复作用
重点回顾
基层起主要承重作用的层次
结构组成 底基层起承重作用的层次
垫层起排水、隔水、防冻、防污等作用
8
7
1
9
4
8
3
信
微
系 沥青混凝土路面：各级公路面层。
联
题
押
准
沥青碎石路面：三、四级公路。
精
沥青路面结构及类型 按技术品质
沥青贯入式：三、四级公路
沥 青表面处治：三、四级公路
密实-悬浮：AC-I
组成结构 骨架-空隙：A M、OGFC 8
1
7
9
分类 8
4
信
3
密实-骨架结构：S MA 微
系
联
一
密级配（小于10%）： 沥青唯混凝土、沥青稳定碎石
半开级配（10%~15%）：改性沥青稳定碎石。
矿料级配
开级配（大于15%）：排水式沥青磨耗层混合料；
排水式沥青稳定碎石基层（ATPCZB）
名师面授精华、央企内训、考间点断串讲级、配习：题模沥考青、考玛前蹄三脂页纸碎、石绝密混押合题料联系（QQS/M微信A）：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2.2沥青路面施工准备
8
7
• 1
9
4
8
考点1：原材料与设备检查★ 信 3
微
系
联
题
• 押
准
精
考点2：试验路段铺筑★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

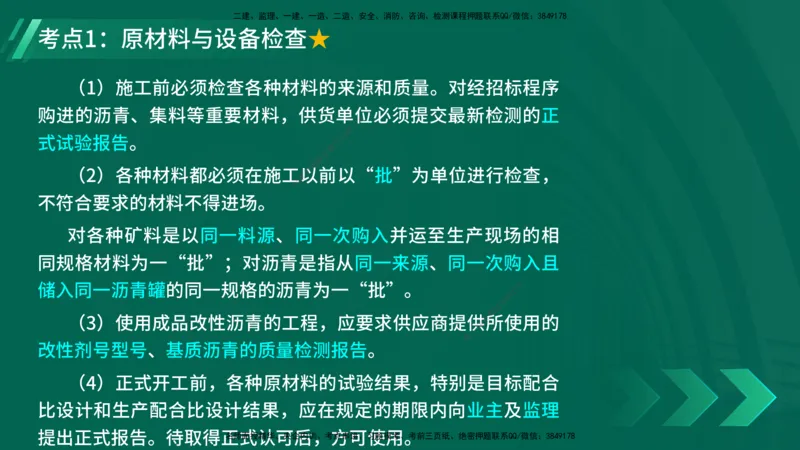

考点1：原材料与设备检查★
（1）施工前必须检查各种材料的来源和质量。对经招标程序
8
7
购进的沥青、集料等重要材料，供货单9 1位必须提交最新检测的正
4
8
3
信
微
系
式试验报告。
联
题
押
准
精
（2）各种材料都必须在施工以前以“批”为单位进行检查，
不符合要求的材料不得进场。
对各种矿料是以同一料源、同一次购 入并运至生产现场的相
同规格材料为一“批”；对沥青是指从同一 来源、同一次购入且
8
1
7
9
储入同一沥青罐的同一规格的沥青为一“批” 。
信
3 8
4
微
系
联
一
（3）使用成品改性沥青的工程，应要求供应商 提唯供所使用的
改性剂号型号、基质沥青的质量检测报告。
（4）正式开工前，各种原材料的试验结果，特别是目标配合
比设计和生产配合比设计结果，应在规定的期限内向业主及监理
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
提出正式报告。待取得正式认可后，方可使用。二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

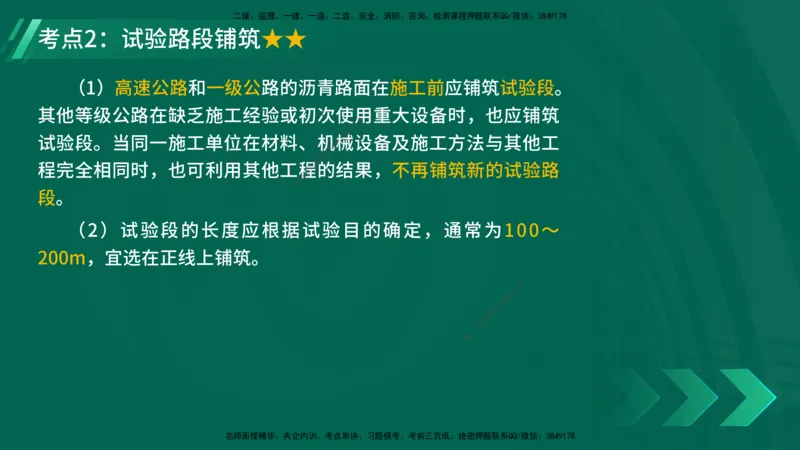

考点2：试验路段铺筑★★
（1）高速公路和一级公路的沥青路面在施工前应铺筑试验段。
8
7
其他等级公路在缺乏施工经验或初次使9 1用重大设备时，也应铺筑
4
8
3
信
微
系
试验段。当同一施工单位在材料、机械设备及施工方法与其他工
联
题
押
准
程完全相同时，也可利用其他工精程的结果，不再铺筑新的试验路
段。
（2）试验段的长度应根据试验目 的确定，通常为100～
200m，宜选在正线上铺筑。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

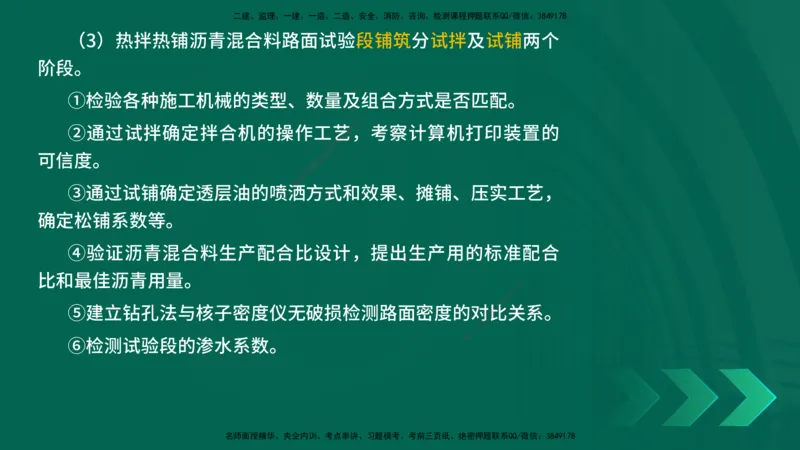

（3）热拌热铺沥青混合料路面试验段铺筑分试拌及试铺两个
阶段。
①检验各种施工机械的类型、数量及组合方式是否匹配。
8
7
1
9
4
8
3
信
②通过试拌确定拌合机的操作工微艺，考察计算机打印装置的
系
联
题
押
可信度。
准
精
③通过试铺确定透层油的喷洒方 式和效果、摊铺、压实工艺，
确定松铺系数等。
④验证沥青混合料生产配合比设计，提出生产用的标准配合
8
比和最佳沥青用量。 9 1
7
8
4
信
3
微
系
⑤建立钻孔法与核子密度仪无破损检测路面密 度的对联 比关系。
一
唯
⑥检测试验段的渗水系数。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（4）试验段铺筑应由有关各方共同参加，及时商定有关事项，
明确试验结论。铺筑结束后，施工单位应就各项试验内容提出完
整的试验路施工、检测报告，取得业主或监理的批复。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

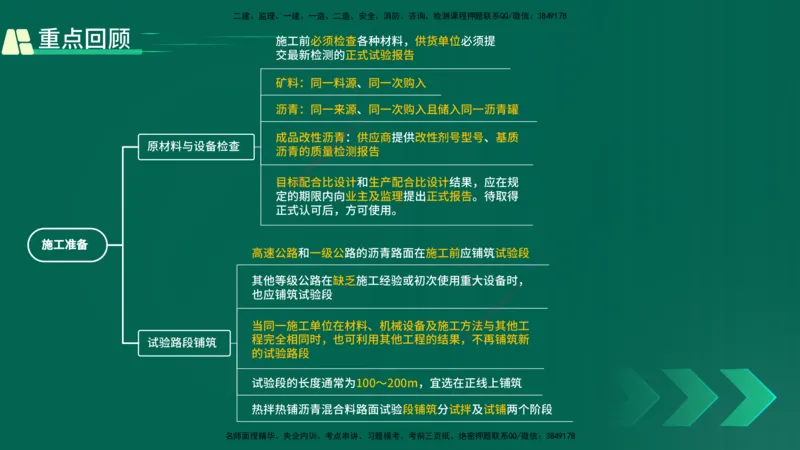

施工前必须检查各种材料，供货单位必须提
重点回顾
交最新检测的正式试验报告
矿料：同一料源、同一次购入
沥青：同一来源8、 同一次购入且储入同一沥青罐
7
1
9
4
8
3
信
成品改性沥微青：供应商提供改性剂号型号、基质
系
原材料与设备检查
沥青的质联量检测报告
题
押
准
精
目标 配合比设计和生产配合比设计结果，应在规
定的期限 内向业主及监理提出正式报告。待取得
正式认可后 ，方可使用。
施工准备
高速公路和一级公路的沥 青路面在施工前应铺筑试验段
8
其他等级公路在缺乏施工经验 或初次使用重大设备时1 7，
9
8
4
也应铺筑试验段 信 3
微
系
联
一
当同一施工单位在材料、机械设备及施 工方唯法与其他工
程完全相同时，也可利用其他工程的结果 ，不再铺筑新
试验路段铺筑
的试验路段
试验段的长度通常为100～200m，宜选在正线上铺筑
热拌热铺沥青混合料路面试验段铺筑分试拌及试铺两个阶段
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2.3沥青路面用料要求
8
7
• 1
9
4
8
考点1：一般规定★ 信 3
微
系
联
题
• 押
准
精
考点2 ：道路石油沥青★★
•
考点3 ：乳化石油沥青★★
•
考点4 ：液体石油沥青★★
8
1
7
9
8
4
•
信
3
微
考点5 ：改性沥青★（非常规考点） 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

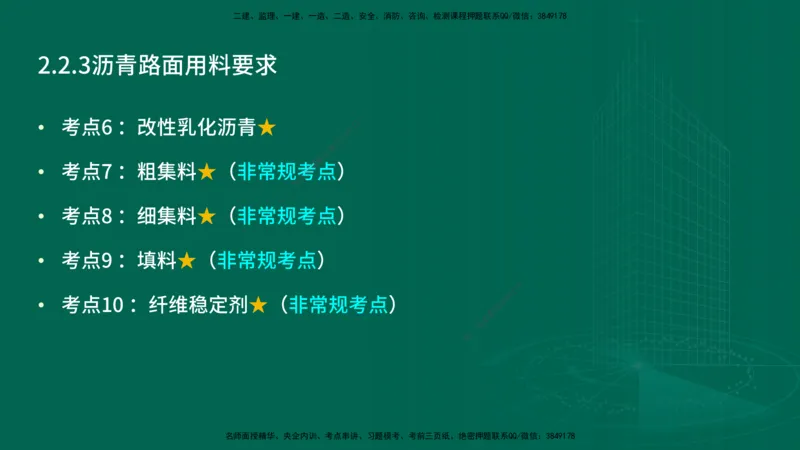

2.2.3沥青路面用料要求
8
7
• 1
9
4
8
考点6 ：改性乳化沥青★ 信 3
微
系
联
题
• 押
准
精
考点7 ：粗集料★（非常规考点）
•
考点8 ：细集料★（非常规考点 ）
•
考点9 ：填料★（非常规考点）
8
1
7
9
8
4
•
信
3
微
考点10 ：纤维稳定剂★（非常规考点） 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

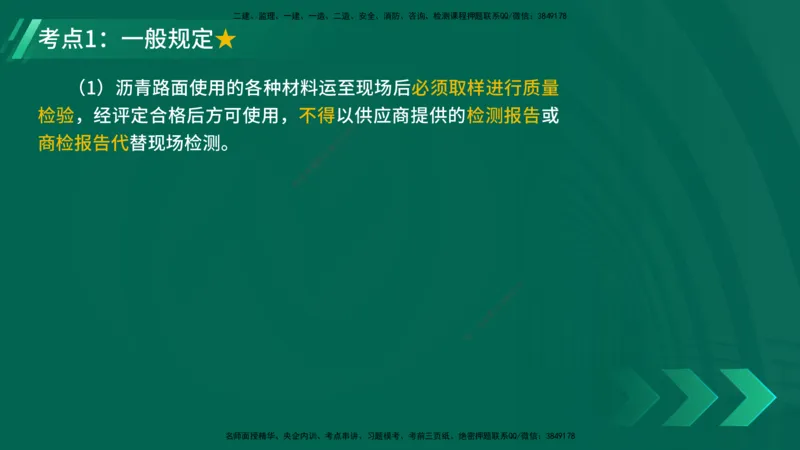

考点1：一般规定★
（1）沥青路面使用的各种材料运至现场后必须取样进行质量
8
7
检验，经评定合格后方可使用，不得以9 1供应商提供的检测报告或
4
8
3
信
微
系
商检报告代替现场检测。
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

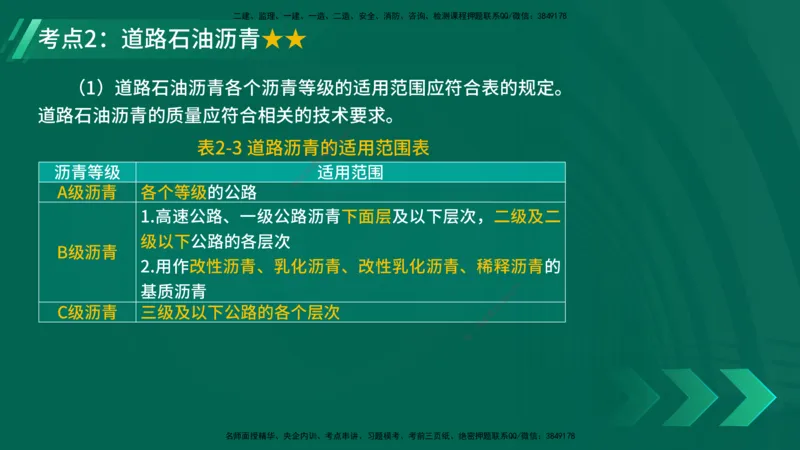

考点2：道路石油沥青★★
（1）道路石油沥青各个沥青等级的适用范围应符合表的规定。
8
7
道路石油沥青的质量应符合相关的技术9要1 求。
4
8
3
信
微
系
表2-3 道路沥青联的适用范围表
题
押
准
沥青等级 精 适用范围
A级沥青 各个等级的公路
1.高速公路、一级公路沥青 下面层及以下层次，二级及二
级以下公路的各层次
B级沥青
2.用作改性沥青、乳化沥青、改性 乳化沥青、稀释沥青的
8
1
7
9
8
4
基质沥青
信
3
微
系
C级沥青 三级及以下公路的各个层次 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
对高速公路、一级公路，夏季温度高、高温持续时间长，重
载交通、山区及丘陵区上坡路段、服务区、停车场等行车速度慢
的路段，尤其是汽车荷载剪应力大的层次，宜采用稠度大、黏度
8
7
1
9
4
大的沥青，也可提高高温气候分区的温3 8 度水平选用沥青等级；对
信
微
系
联
冬季寒冷的地区或交通量小的公路题、旅游公路宜选用稠度小、低
押
准
精
温延度大的沥青；对温度日温差 、年温差大的地区宜注意选用针
入度指数大的沥青。当高温要求与低 温要求发生矛盾时应优先考
虑满足高温性能的要求。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

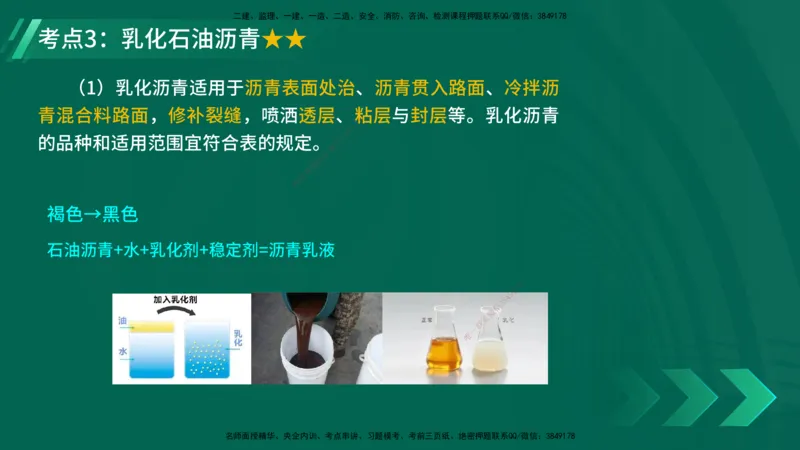

考点3：乳化石油沥青★★
（1）乳化沥青适用于沥青表面处治、沥青贯入路面、冷拌沥
8
7
青混合料路面，修补裂缝，喷洒透层、9 1粘层与封层等。乳化沥青
4
8
3
信
微
系
的品种和适用范围宜符合表的规定。
联
题
押
准
精
褐色→黑色
石油沥青+水+乳化剂+稳定剂=沥青乳液
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

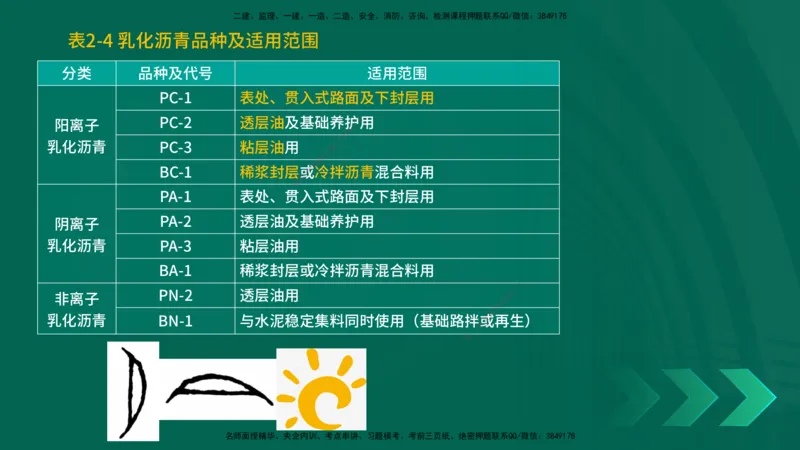

表2-4 乳化沥青品种及适用范围
分类 品种及代号 适用范围
PC-1 表处、贯入式路面及下封层用
8
7
1
9
阳离子 PC-2 透层油及基础养 3 8 4护用
信
微
系
乳化沥青 PC-3 粘层油用 联
题
押
准
BC-1 稀浆封层精或冷拌沥青混合料用
PA-1 表处、贯入 式路面及下封层用
阴离子
PA-2 透层油及基础养 护用
乳化沥青 PA-3 粘层油用
BA-1 稀浆封层或冷拌沥青混 合料用
8
1
7
9
8
4
PN-2 透层油用 信
3
非离子 微
系
联
乳化沥青 BN-1 与水泥稳定集料同时使用（基础 路
唯
拌一或再生）
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

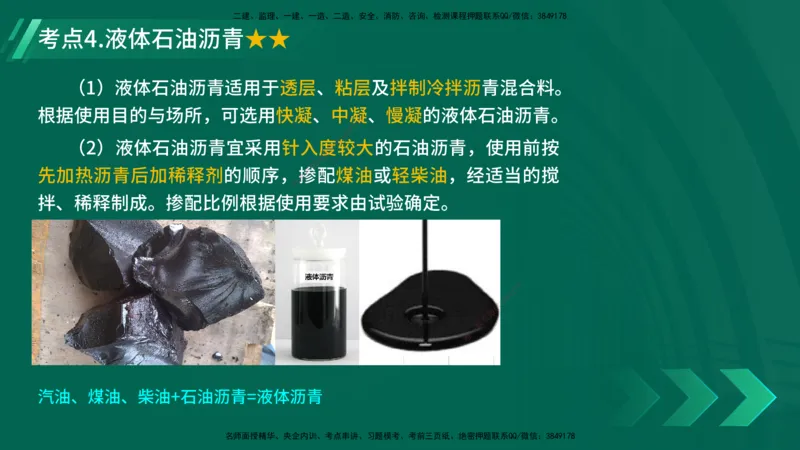

考点4.液体石油沥青★★
（1）液体石油沥青适用于透层、粘层及拌制冷拌沥青混合料。
8
7
根据使用目的与场所，可选用快凝、中9凝1 、慢凝的液体石油沥青。
4
8
3
信
微
系
（2）液体石油沥青宜采用针入联度较大的石油沥青，使用前按
题
押
准
精
先加热沥青后加稀释剂的顺序，掺配煤油或轻柴油，经适当的搅
拌、稀释制成。掺配比例根据使用要 求由试验确定。
8
1
7
9
8
4
信
3
微
系
联
一
唯
汽油、煤油、柴油+石油沥青=液体沥青
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

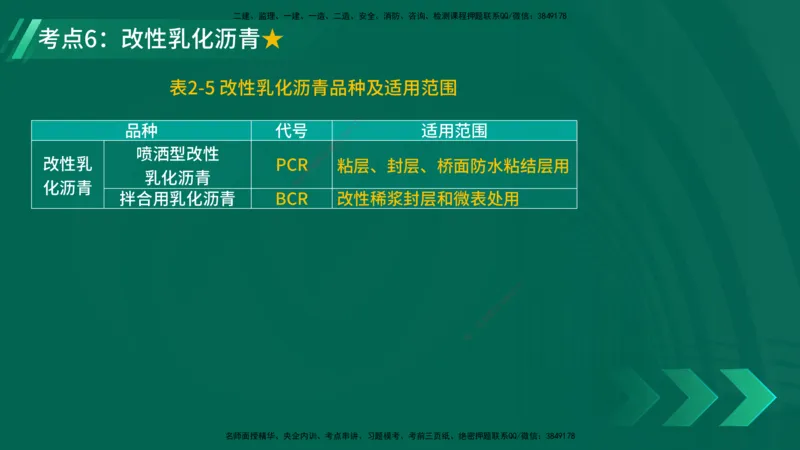

考点6：改性乳化沥青★
表2-5 改性乳化沥青品种及适用范围
8
7
1
9
4
8
3
品种 代号 信 适用范围
微
系
联
喷洒型改性 题
押
改性乳 PC准R 粘层、封层、桥面防水粘结层用
精
乳化沥青
化沥青
拌合用乳化沥青 BCR 改性稀浆封层和微表处用
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

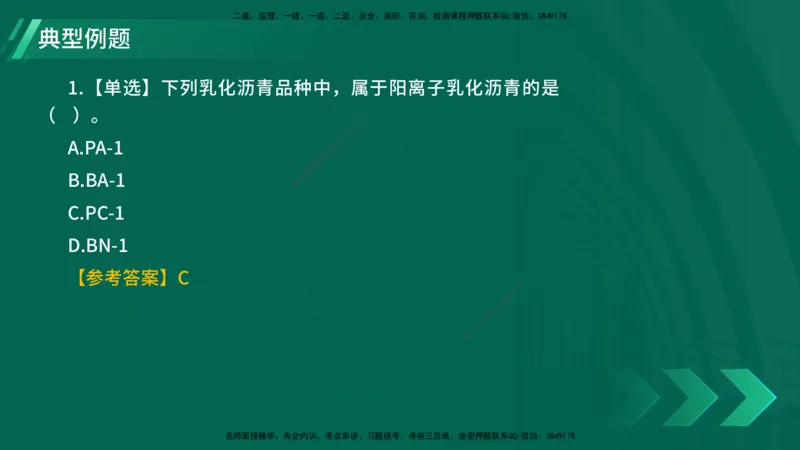

典型例题
1.【单选】下列乳化沥青品种中，属于阳离子乳化沥青的是
8
7
（ ）。 9 1
4
8
3
信
微
系
A.PA-1 联
题
押
准
精
B.BA-1
C.PC-1
D.BN-1
8
【参考答案】C 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

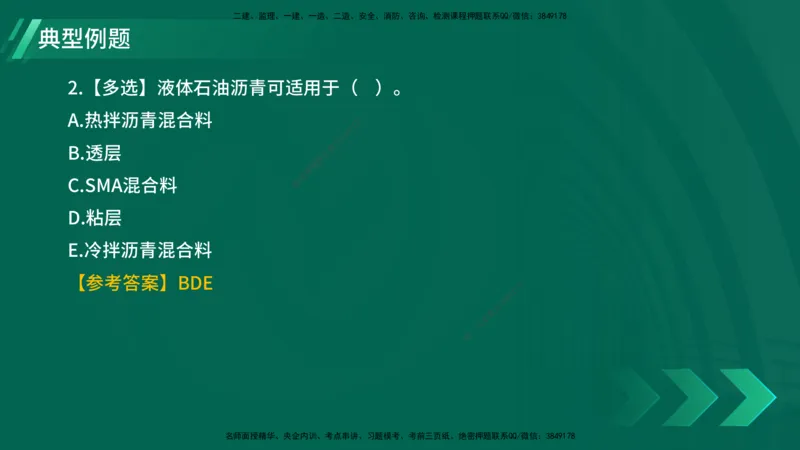

典型例题
2.【多选】液体石油沥青可适用于（ ）。
8
7
1
9
A.热拌沥青混合料 8 4
3
信
微
系
联
B.透层 题
押
准
精
C.SMA混合料
D.粘层
E.冷拌沥青混合料
8
1
7
【参考答案】BDE
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格
后方可使用，不得以供应商提供的检测报告或商检报告代替现场检测
重点回顾 一般规定
A级沥青：各个等级的公路
B级沥青：高速、一级下面层及以下层次，二级及二
级公路以下公路的各个层7 8次；用作基质沥青
1
9
4
8
3
信
C级沥青：三级及三级以下公路的各个层次
微
系
道路石油沥青 联
温度高：稠度题大、黏度大
押
准
精
冬季寒冷：稠度小、低温延度大
温差大：针入 度指数大
乳化沥青适用于沥青表 面处治、沥青贯入路面、冷拌沥青
用料要求
混合料路面，修补裂缝，喷洒透层、粘层与封层等。
PC-1：表 处、贯入式路面及下封层
8
乳化石油沥青
1
7
PC-2：透层油 及基层养护用
8
4 9
阳离子乳化沥青 信
3
微
PC-3：粘层油用 系
联
一
BC-1：稀浆封层或冷拌 沥 青 唯混合料用
透层、粘层及拌制冷拌沥青混合料
液体石油沥青 先加热沥青后加稀释剂
PCR：粘层、封层、桥面防水粘结层用
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
改性乳化沥青 BCR：改性稀浆封层和微表处用二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2.4沥青路面面层施工
8
7
• 1
9
4
8
考点1：准备工作 信 3
微
系
联
题
• 押
准
精
考点2：热拌沥青混凝土路面施工工艺
•
考点3：沥青混合料的拌和
•
考点4：混合料的运输
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.2.4沥青路面面层施工
8
7
• 1
9
4
8
考点5：混合料的摊铺 信 3
微
系
联
题
• 押
准
精
考点6：混合料的压实
•
考点7：接缝处理
•
考点8：检查试验
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

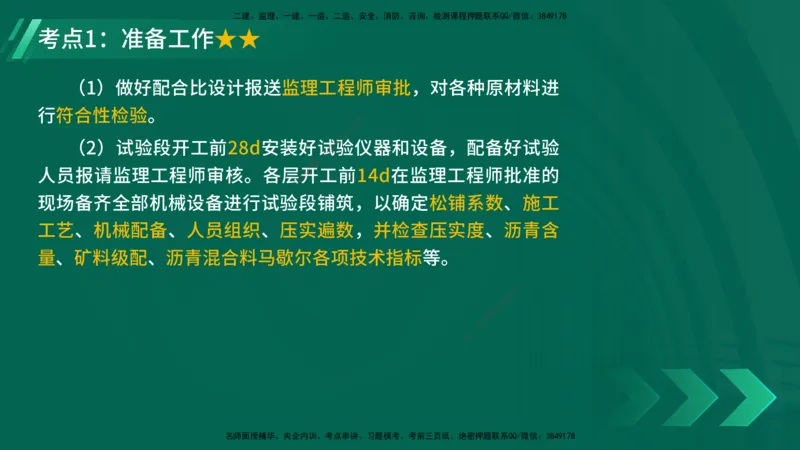

考点1：准备工作★★
（1）做好配合比设计报送监理工程师审批，对各种原材料进
8
7
行符合性检验。 9 1
4
8
3
信
微
系
（2）试验段开工前28d安装好联试验仪器和设备，配备好试验
题
押
准
精
人员报请监理工程师审核。各层开工前14d在监理工程师批准的
现场备齐全部机械设备进行试验段铺 筑，以确定松铺系数、施工
工艺、机械配备、人员组织、压实遍数 ，并检查压实度、沥青含
量、矿料级配、沥青混合料马歇尔各项技术 指标等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

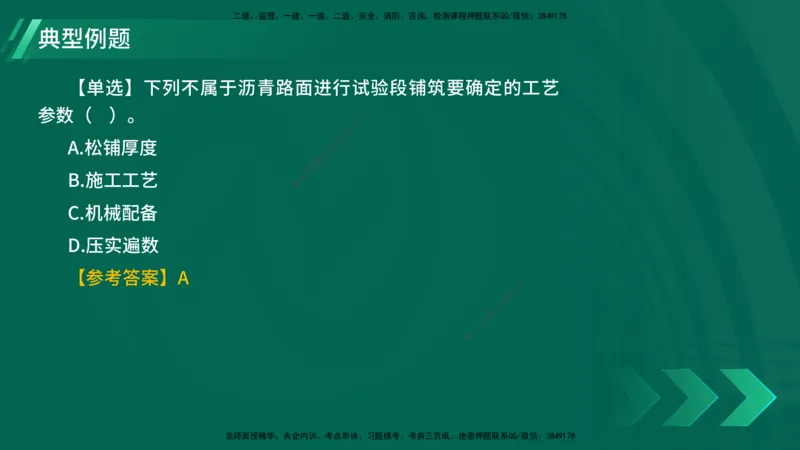

典型例题
【单选】下列不属于沥青路面进行试验段铺筑要确定的工艺
8
7
参数（ ）。 9 1
4
8
3
信
微
系
A.松铺厚度 联
题
押
准
精
B.施工工艺
C.机械配备
D.压实遍数
8
【参考答案】A 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

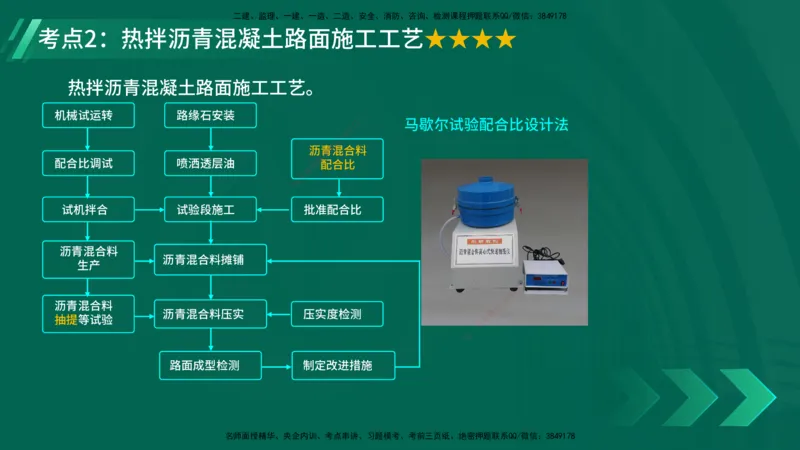

考点2：热拌沥青混凝土路面施工工艺★★★★
热拌沥青混凝土路面施工工艺。
8
机械试运转 路缘石安装 1 7
9
4
3 8 马歇尔试验配合比设计法
信
微
系
沥联青混合料
题
押
配合比调试 喷洒透层油 准 配合比
精
试机拌合 试验段施工 批准 配合比
沥青混合料
沥青混合料摊铺
生产
8
1
7
9
8
4
信
3
微
沥青混合料
系
沥青混合料压实 压实度检测 联
抽提等试验 一
唯
路面成型检测 制定改进措施
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

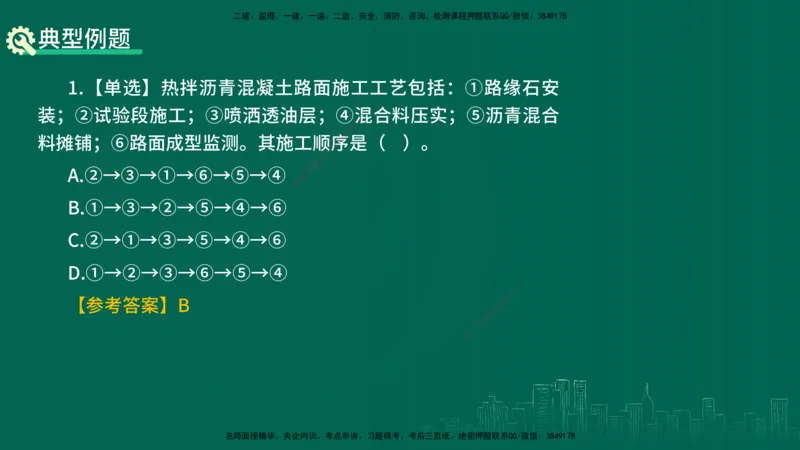

典型例题
1.【单选】热拌沥青混凝土路面施工工艺包括：①路缘石安
8
7
装；②试验段施工；③喷洒透油层；④9 1混合料压实；⑤沥青混合
4
8
3
信
微
系
料摊铺；⑥路面成型监测。其施工顺序是（ ）。
联
题
押
准
精
A.②→③→①→⑥→⑤→④
B.①→③→②→⑤→④→⑥
C.②→①→③→⑤→④→⑥
D.①→②→③→⑥→⑤→④ 8
1
7
9
8
4
信
3
微
【参考答案】B 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

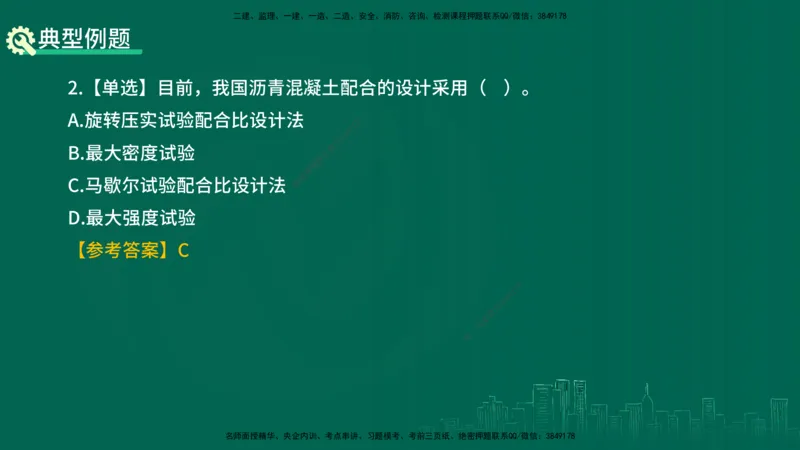

典型例题
2.【单选】目前，我国沥青混凝土配合的设计采用（ ）。
8
7
1
9
A.旋转压实试验配合比设计法 8 4
3
信
微
系
联
B.最大密度试验 题
押
准
精
C.马歇尔试验配合比设计法
D.最大强度试验
【参考答案】C
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

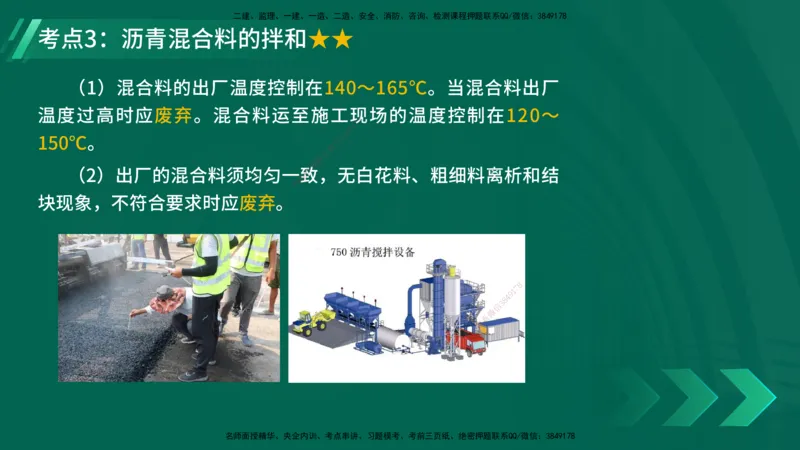

考点3：沥青混合料的拌和★★
（1）混合料的出厂温度控制在140～165℃。当混合料出厂
8
7
温度过高时应废弃。混合料运至施工9 1现场的温度控制在120～
4
8
3
信
微
系
150℃。
联
题
押
准
精
（2）出厂的混合料须均匀一致，无白花料、粗细料离析和结
块现象，不符合要求时应废弃。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

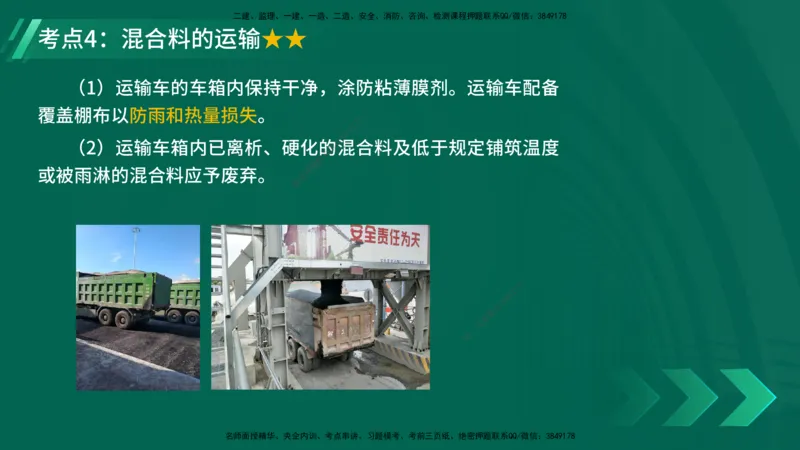

考点4：混合料的运输★★
（1）运输车的车箱内保持干净，涂防粘薄膜剂。运输车配备
8
7
覆盖棚布以防雨和热量损失。 9 1
4
8
3
信
微
系
（2）运输车箱内已离析、硬化联的混合料及低于规定铺筑温度
题
押
准
精
或被雨淋的混合料应予废弃。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

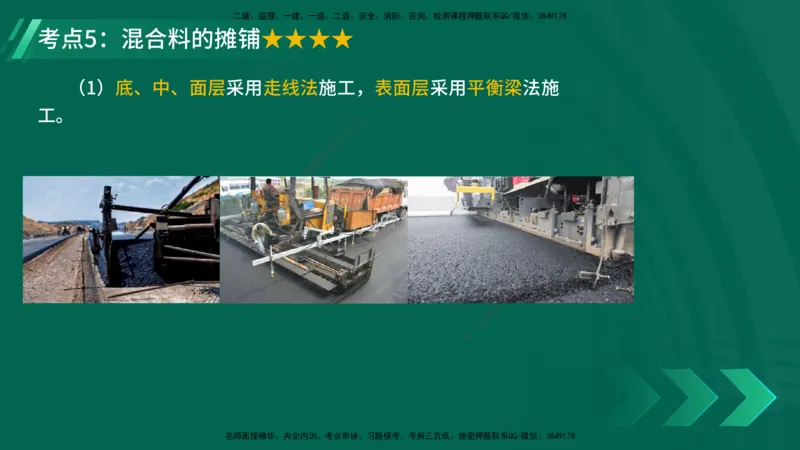

考点5：混合料的摊铺★★★★
（1）底、中、面层采用走线法施工，表面层采用平衡梁法施
8
7
工。 9 1
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

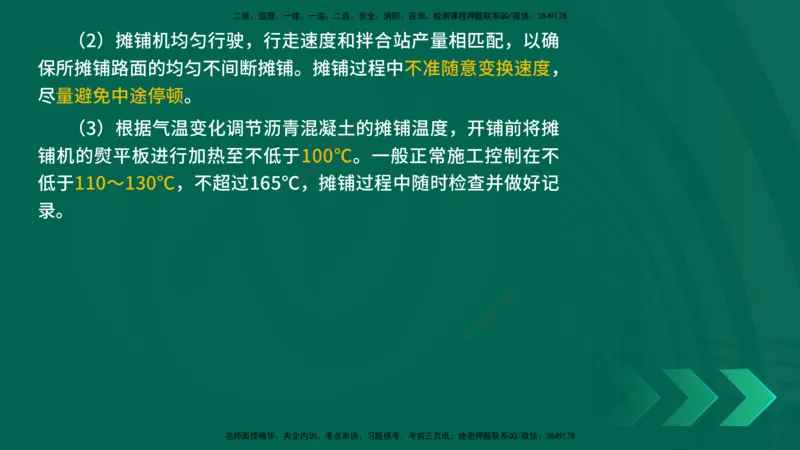

（2）摊铺机均匀行驶，行走速度和拌合站产量相匹配，以确
保所摊铺路面的均匀不间断摊铺。摊铺过程中不准随意变换速度，
尽量避免中途停顿。
8
7
1
9
4
8
3
（3）根据气温变化调节沥青混凝信土的摊铺温度，开铺前将摊
微
系
联
题
铺机的熨平板进行加热至不低于1押00℃。一般正常施工控制在不
准
精
低于110～130℃，不超过165℃，摊铺过程中随时检查并做好记
录。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

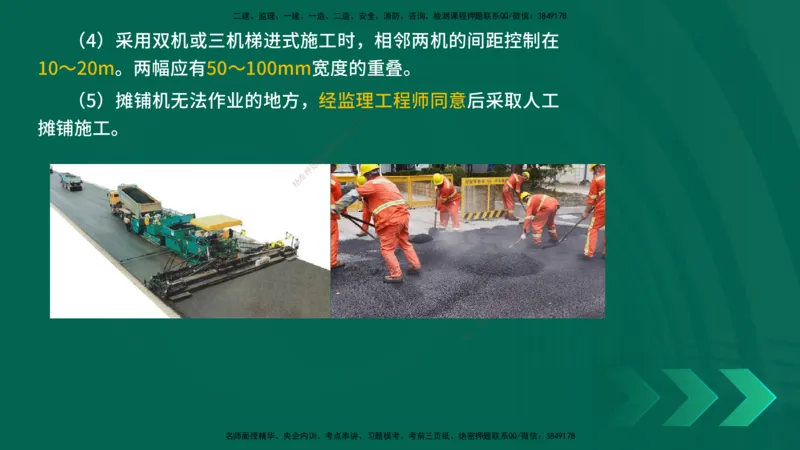

（4）采用双机或三机梯进式施工时，相邻两机的间距控制在
10～20m。两幅应有50～100mm宽度的重叠。
（5）摊铺机无法作业的地方，经监理工程师同意后采取人工
8
7
1
9
4
8
3
摊铺施工。 信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

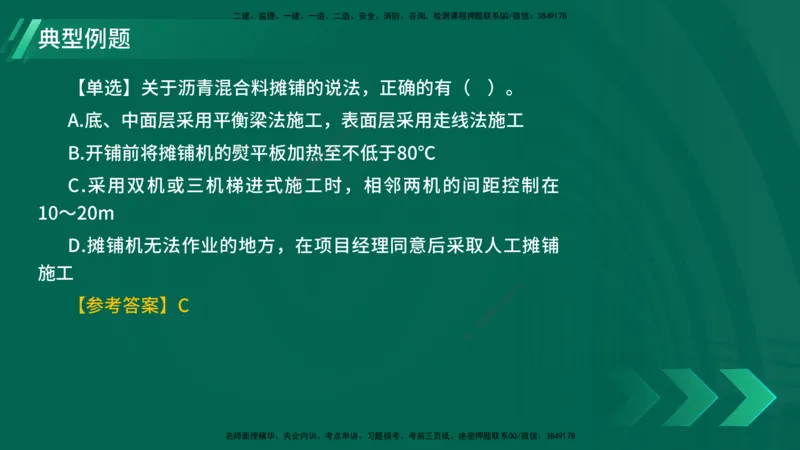

典型例题
【单选】关于沥青混合料摊铺的说法，正确的有（ ）。
8
7
1
9
A.底、中面层采用平衡梁法施工，8表4 面层采用走线法施工
3
信
微
系
联
B.开铺前将摊铺机的熨平板加热题 至不低于80℃
押
准
精
C.采用双机或三机梯进式施工 时，相邻两机的间距控制在
10～20m
D.摊铺机无法作业的地方，在项目经 理同意后采取人工摊铺
施工 8
1
7
9
8
4
信
3
微
【参考答案】C 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

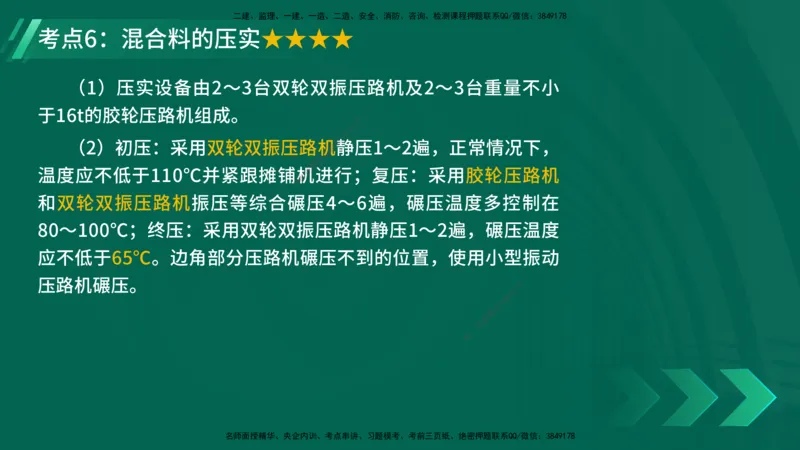

考点6：混合料的压实★★★★
（1）压实设备由2～3台双轮双振压路机及2～3台重量不小
8
7
于16t的胶轮压路机组成。 9 1
4
8
3
信
微
系
（2）初压：采用双轮双振压路联机静压1～2遍，正常情况下，
题
押
准
精
温度应不低于110℃并紧跟摊铺机进行；复压：采用胶轮压路机
和双轮双振压路机振压等综合碾压 4～6遍，碾压温度多控制在
80～100℃；终压：采用双轮双振压路 机静压1～2遍，碾压温度
应不低于65℃。边角部分压路机碾压不到的 位置，使用小型振动
8
1
7
9
压路机碾压。
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

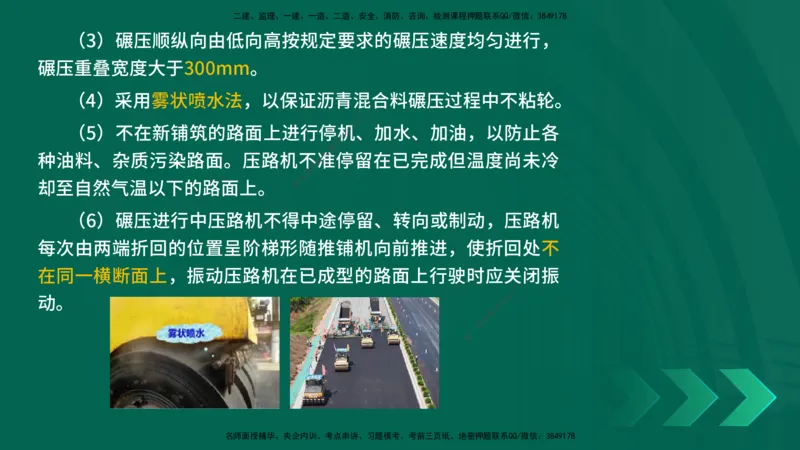

（3）碾压顺纵向由低向高按规定要求的碾压速度均匀进行，
碾压重叠宽度大于300mm。
（4）采用雾状喷水法，以保证沥青混合料碾压过程中不粘轮。
8
7
1
9
4
8
3
信
（5）不在新铺筑的路面上进行停微机、加水、加油，以防止各
系
联
题
押
种油料、杂质污染路面。压路机不准停留在已完成但温度尚未冷
准
精
却至自然气温以下的路面上。
（6）碾压进行中压路机不得中途停 留、转向或制动，压路机
每次由两端折回的位置呈阶梯形随推铺机 向前推进，使折回处不
在同一横断面上，振动压路机在已成型的路 面 上行驶时应关
1
7 8闭振
9
8
4
信
3
微
动。
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

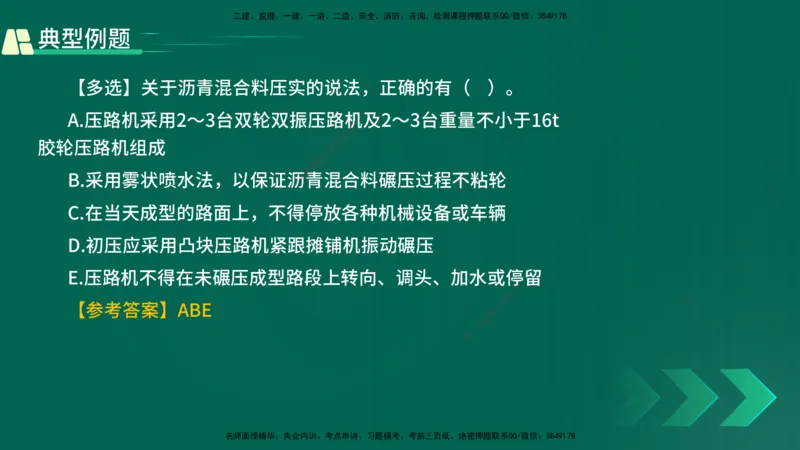

典型例题
【多选】关于沥青混合料压实的说法，正确的有（ ）。
8
7
1
9
A.压路机采用2～3台双轮双振压路8 4机及2～3台重量不小于16t
3
信
微
系
胶轮压路机组成 联
题
押
准
精
B.采用雾状喷水法，以保证沥 青混合料碾压过程不粘轮
C.在当天成型的路面上，不得停放 各种机械设备或车辆
D.初压应采用凸块压路机紧跟摊铺机振 动碾压
8
E.压路机不得在未碾压成型路段上转向、调 头、加水或停1 7 留
9
8
4
信
3
微
系
【参考答案】ABE 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

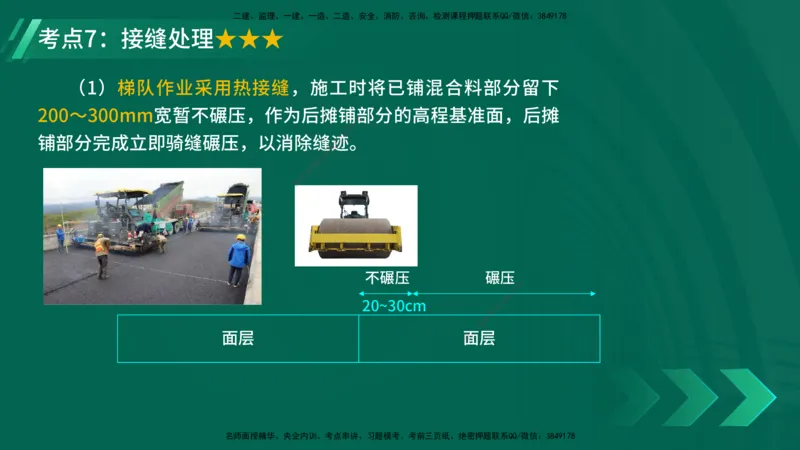

考点7：接缝处理★★★
（1）梯队作业采用热接缝，施工时将已铺混合料部分留下
8
7
200～300mm宽暂不碾压，作为后摊铺9 1部分的高程基准面，后摊
4
8
3
信
微
系
铺部分完成立即骑缝碾压，以消除缝迹。
联
题
押
准
精
8
不碾压 碾压
1
7
9
8
4
信
3
微
20~30cm 系
联
一
唯
面层 面层
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）半幅施工不能采用热接缝时，采用人工顺直刨缝或切缝。
铺另半幅前必须将边缘清扫干净，并涂洒少量粘层沥青。摊铺时
应重叠在已铺层上50～100mm，摊铺后将混合料人工清走。碾
8
7
1
9
4
压时先在已压实路面行走，然后压实新3 8 铺部分，再伸过已压实路
信
微
系
联
面100～150mm，充分将接缝压实题紧密。
押
准
精
10-15cm
新铺筑
1
7 8 已经压实
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

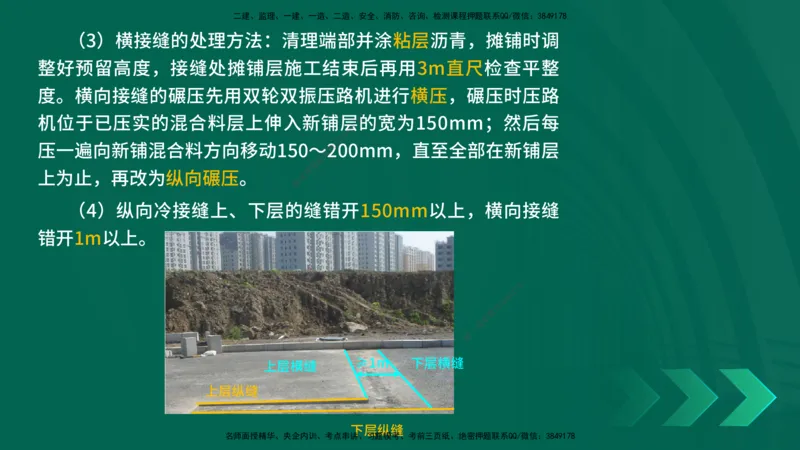

（3）横接缝的处理方法：清理端部并涂粘层沥青，摊铺时调
整好预留高度，接缝处摊铺层施工结束后再用3m直尺检查平整
度。横向接缝的碾压先用双轮双振压路机进行横压，碾压时压路
8
7
1
9
4
机位于已压实的混合料层上伸入新铺3层8 的宽为150mm；然后每
信
微
系
联
压一遍向新铺混合料方向移动150题～200mm，直至全部在新铺层
押
准
精
上为止，再改为纵向碾压。
（4）纵向冷接缝上、下层的缝错开150mm以上，横向接缝
错开1m以上。
8
1
7
9
8
4
信
3
微
系
联
一
唯
≥1m 下层横缝
上层横缝
上层纵缝
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
下层纵缝二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
典型例题
【单选】下列沥青路面面层施工缝处理的做法，错误的是
8
7
（ ）。 9 1
4
8
3
信
微
系
A.半幅施工不能采用热接缝时，联采用人工顺直刨缝或切缝
题
押
准
精
B.半幅施工铺另半幅前必须将 边缘清扫干净，并涂洒少量粘
层沥青
C.横接缝首先用3m直尺检查端部平整度，不符合要求时，按
45°斜交于路中线切齐清除
8
1
7
9
8
4
信
3
D.纵向冷接缝上、下层的缝错开15cm以上 横向接缝微错开1m
系
联
一
唯
以上
【参考答案】C
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

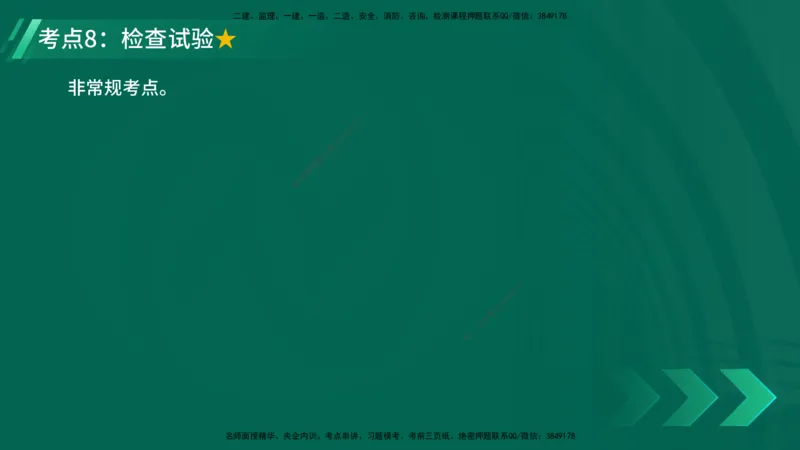

考点8：检查试验★
非常规考点。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
试验段开工前28d报请监理工程师审核
开工前14d进行试验段铺筑，以确定松铺系数、施工工艺、
重点回顾 准备 机械配备、人员组织、压实遍数，并检查压实度、沥青含量、
矿料级配、沥青混合料马歇尔各项技术指标等
路缘石安装、喷洒透层油、试验段施工、摊铺、压实、成型检测
工艺
8
7
1
9
出厂温度：140～165℃8；4现场温度：120～150℃
3
拌和 信
微
系
联
题
底、中、面层押：走线法，表面层：平衡梁法
准
精
不准随意变换 速度
熨平板不低于100℃
摊铺
相邻两机的间距控制在 10～20m。50～100mm宽度的重叠
沥青路面面层施工
摊铺机无法作业的地方，经 监理工程师同意后采取人工摊铺施工
初压：双轮双振压路机（≥110℃）
8
1
7
复压：胶轮压路机、双轮双振压路机（80 ～100℃）
8
4 9
信
3
微
终压：双轮双振压路机（≥65℃）
系
压实 联
一
碾压重叠宽度大于300mm。 唯
采用雾状喷水法
梯队作业采用热接缝：留下200～300mm宽暂不碾压
半幅施工不能采用热接缝时，切缝、粘层沥青、重叠50～100mm
接缝处理 横接缝：粘层、3m直尺。先横压纵向碾压。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
纵向冷接缝上、下层的缝错开150mm以上，横向接缝错开1m以上二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
祝 大 家 顺 利 通 关 ！ 微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
