文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
基 础 精 讲
8
7
1
9
4
8
3
信
微
系
联
一
唯
主讲人：邓老师
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

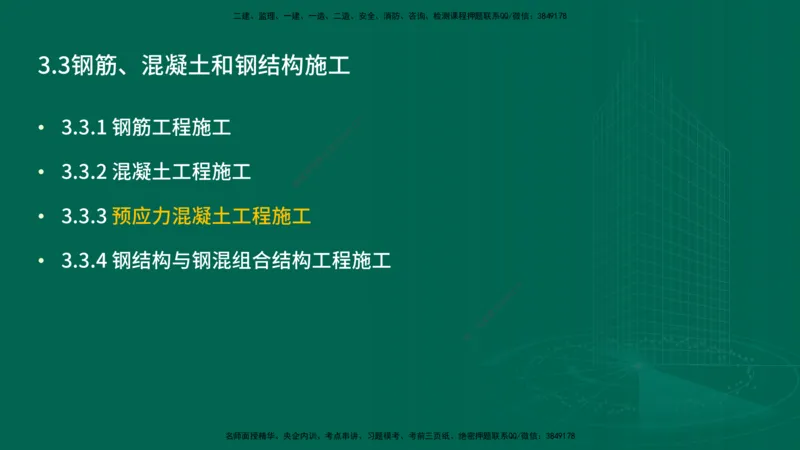

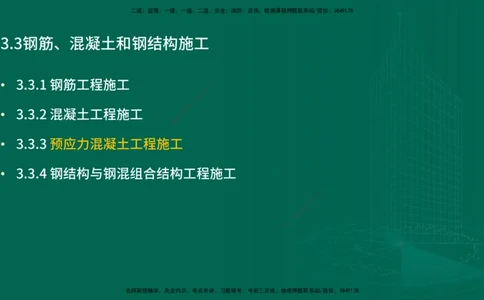

3.3钢筋、混凝土和钢结构施工
8
7
• 1
9
4
8
3.3.1 钢筋工程施工 信 3
微
系
联
题
• 押
准
精
3.3.2 混凝土工程施工
•
3.3.3 预应力混凝土工程施工
•
3.3.4 钢结构与钢混组合结构工程施工
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.3.1钢筋工程施工
8
7
• 1
9
4
8
考点1：一般规定★ 信 3
微
系
联
题
• 押
准
精
考点2：普通钢筋的加工制作★★
•
考点3：预应力钢筋的加工制作★ ★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

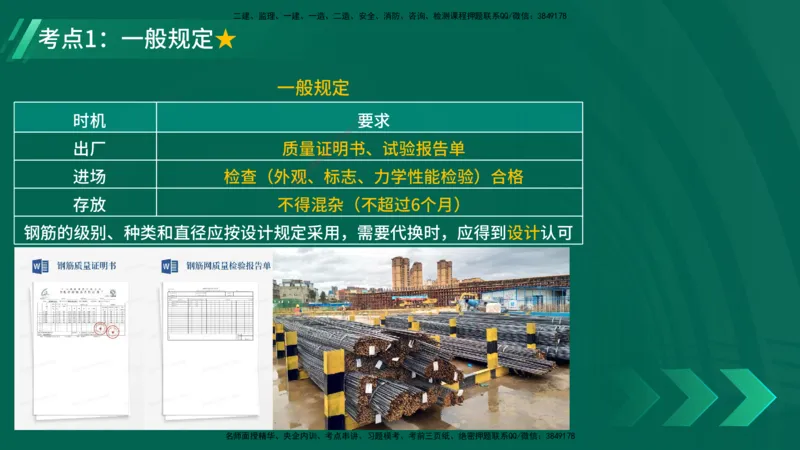

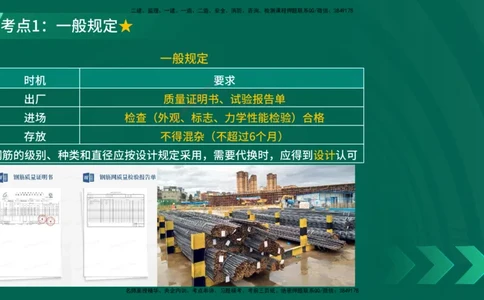

考点1：一般规定★
一般规定
8
7
1
9
时机 4 要求
8
3
信
微
系
出厂 质量联证明书、试验报告单
题
押
准
精
进场 检查（外观、标志、力学性能检验）合格
存放 不得混杂（不超过6个月）
钢筋的级别、种类和直径应按设计规定采用，需要代换时，应得到设计认可
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

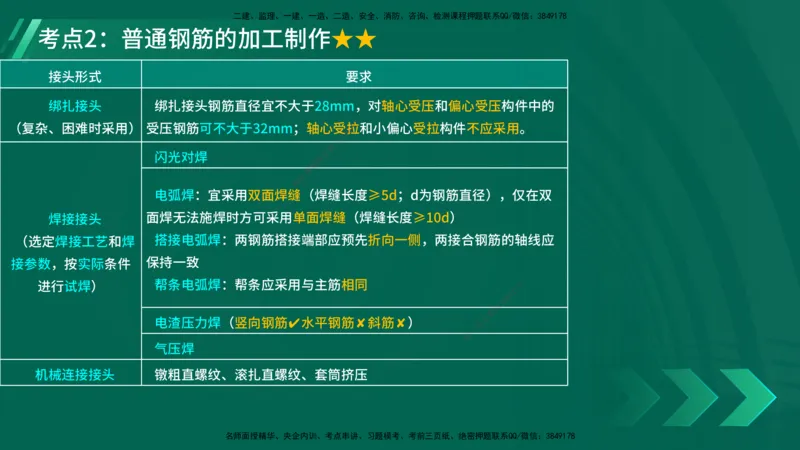

考点2：普通钢筋的加工制作★★
接头形式 要求
绑扎接头 绑扎接头钢筋直径宜不大于28mm， 对轴心受压和偏心受压构件中的
8
7
1
9
4
8
（复杂、困难时采用） 受压钢筋可不大于32mm；轴心信受3拉和小偏心受拉构件不应采用。
微
系
联
题
闪光对焊
押
准
精
电弧焊：宜采用双面焊缝（ 焊缝长度≥5d；d为钢筋直径），仅在双
焊接接头 面焊无法施焊时方可采用单面焊缝 （焊缝长度≥10d）
（选定焊接工艺和焊 搭接电弧焊：两钢筋搭接端部应预 先折向一侧，两接合钢筋的轴线应
接参数，按实际条件 保持一致
8
1
7
进行试焊） 帮条电弧焊：帮条应采用与主筋相同
8
4 9
信
3
微
✔ ✘ ✘
系
联
一
电渣压力焊（竖向钢筋 水平钢筋 斜筋 ）
唯
气压焊
机械连接接头 镦粗直螺纹、滚扎直螺纹、套筒挤压
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系

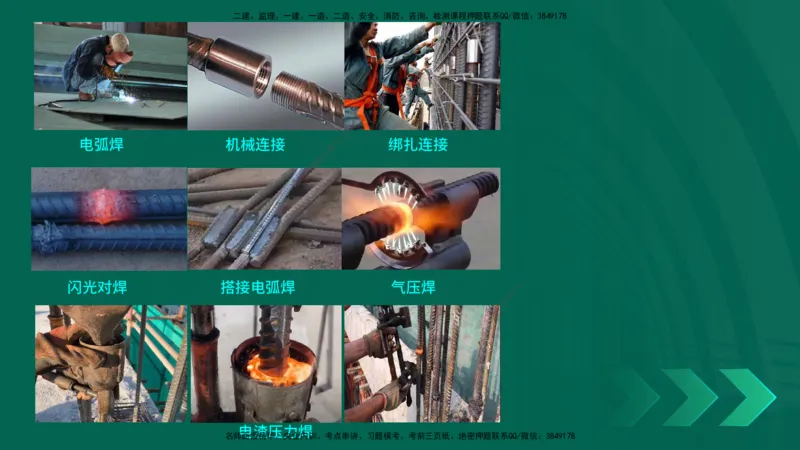

电弧焊 机械连接 绑扎连接
联
题
押
准
精
8
1
7
9
闪光对焊 搭接电弧焊 气 压焊 8 4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
电渣压力焊二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

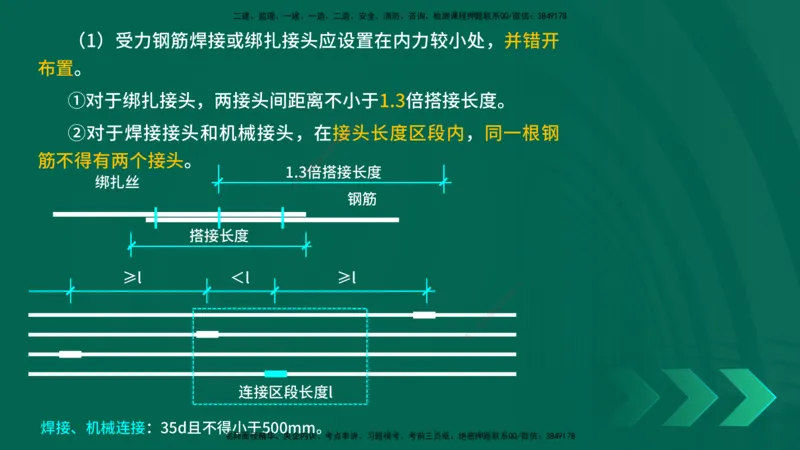

（1）受力钢筋焊接或绑扎接头应设置在内力较小处，并错开
布置。
①对于绑扎接头，两接头间距离不小于1.3倍搭接长度。
8
7
1
9
4
8
3
信
②对于焊接接头和机械接头，在微接头长度区段内，同一根钢
系
联
题
押
筋不得有两个接头。
准
1精.3倍搭接长度
绑扎丝
钢筋
搭接长度
8
≥l ＜l ≥l
1
7
9
8
4
信
3
微
系
联
一
唯
连接区段长度l
焊接、机械连接：35d且不得名小师面于授精5华0、0央m企内m训。、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

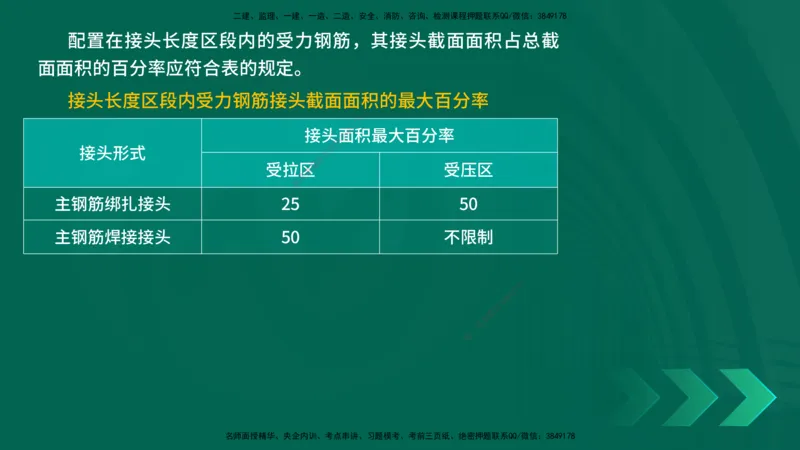

配置在接头长度区段内的受力钢筋，其接头截面面积占总截
面面积的百分率应符合表的规定。
接头长度区段内受力钢筋接头截面面积的最大百分率
8
7
1
9
4
8
3
信
接头微面积最大百分率
系
联
接头形式 题
押
准
受拉精区 受压区
主钢筋绑扎接头 25 50
主钢筋焊接接头 50 不限制
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

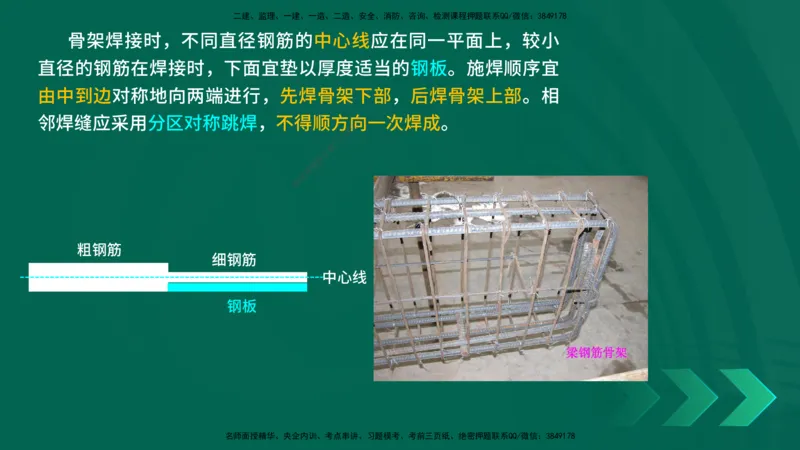

骨架焊接时，不同直径钢筋的中心线应在同一平面上，较小
直径的钢筋在焊接时，下面宜垫以厚度适当的钢板。施焊顺序宜
由中到边对称地向两端进行，先焊骨架下部，后焊骨架上部。相
8
7
1
9
4
邻焊缝应采用分区对称跳焊，不得顺方3 8向一次焊成。
信
微
系
联
题
押
准
精
粗钢筋
细钢筋
中心线
1
7 8
9
8
4
信
3
微
钢板 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

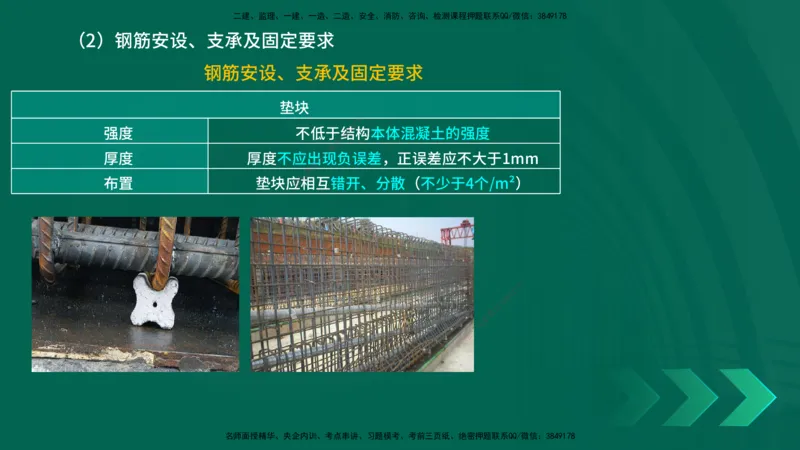

（2）钢筋安设、支承及固定要求
钢筋安设、支承及固定要求
垫块 8
7
1
9
4
8
3
信
强度 不低于结构本体混凝土的强度
微
系
联
题
厚度 厚度不应押出现负误差，正误差应不大于1mm
准
精
布置 垫块应 相互错开、分散（不少于4个/m²）
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

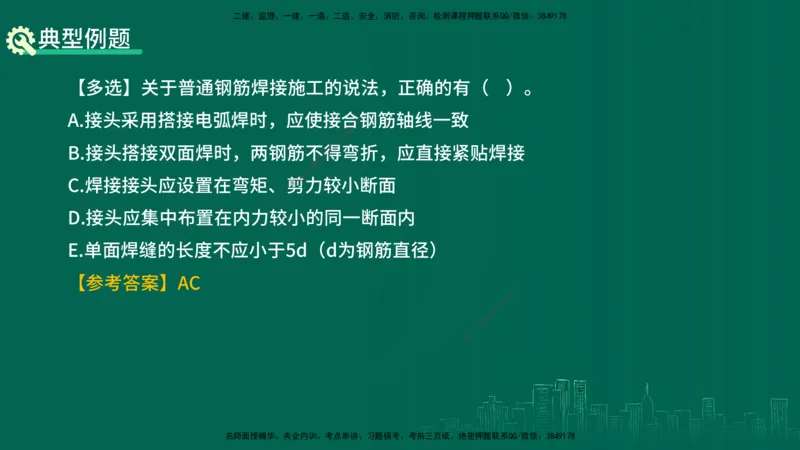

典型例题
【多选】关于普通钢筋焊接施工的说法，正确的有（ ）。
8
7
1
9
A.接头采用搭接电弧焊时，应使接8合4 钢筋轴线一致
3
信
微
系
联
B.接头搭接双面焊时，两钢筋不题 得弯折，应直接紧贴焊接
押
准
精
C.焊接接头应设置在弯矩、剪 力较小断面
D.接头应集中布置在内力较小的同一断面内
E.单面焊缝的长度不应小于5d（d为钢 筋直径）
8
1
7
【参考答案】AC
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

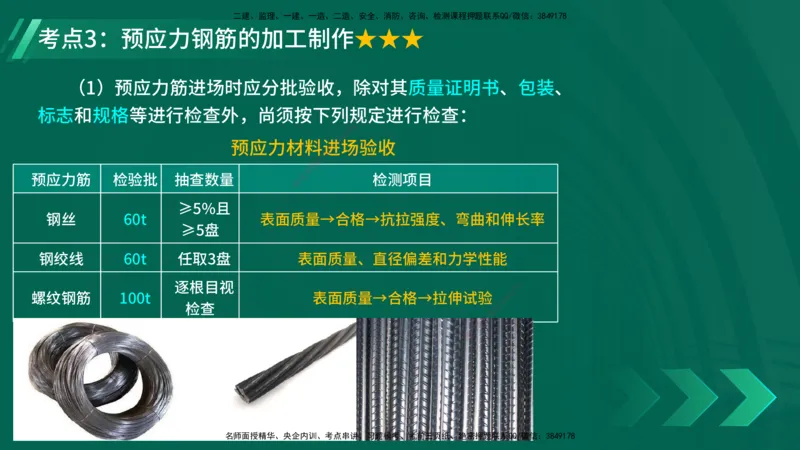

考点3：预应力钢筋的加工制作★★★
（1）预应力筋进场时应分批验收，除对其质量证明书、包装、
8
7
标志和规格等进行检查外，尚须按下列9规1 定进行检查：
4
8
3
信
微
系
预应力材料联进场验收
题
押
准
精
预应力筋 检验批 抽查数量 检测项目
≥5%且
钢丝 60t 表面质量→合格→抗拉强度、弯曲和伸长率
≥5盘
钢绞线 60t 任取3盘 表面质量、直 径偏差和力学性能
8
1
7
9
逐根目视 8 4
信
3
螺纹钢筋 100t 表面质量→合格→拉伸试验
微
检查 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

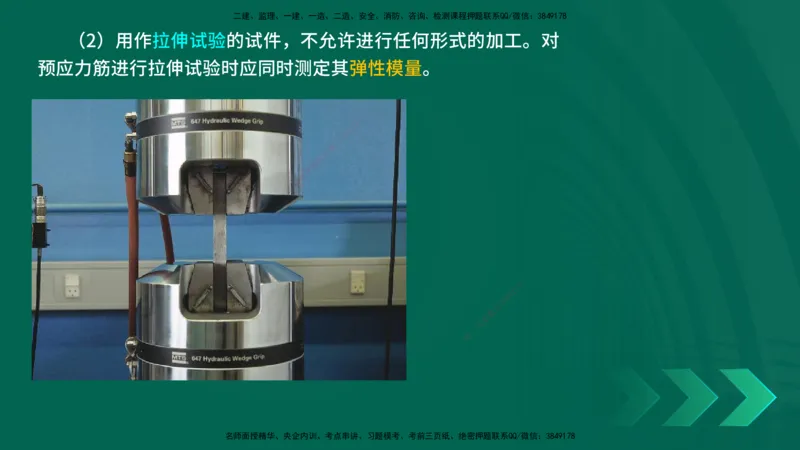

（2）用作拉伸试验的试件，不允许进行任何形式的加工。对
预应力筋进行拉伸试验时应同时测定其弹性模量。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

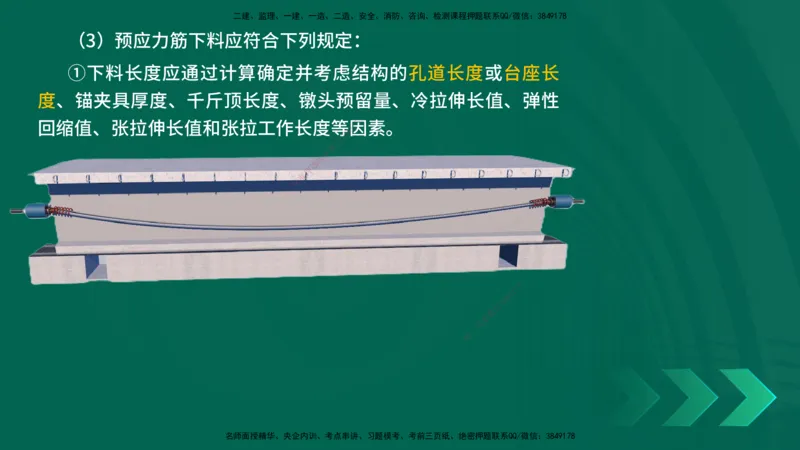

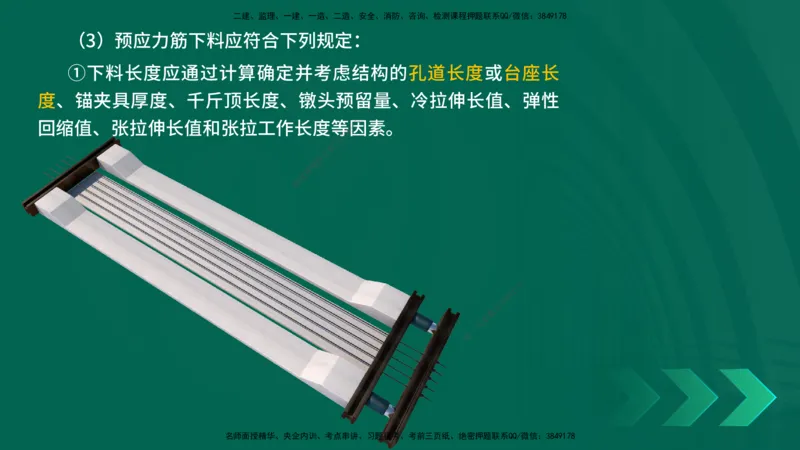

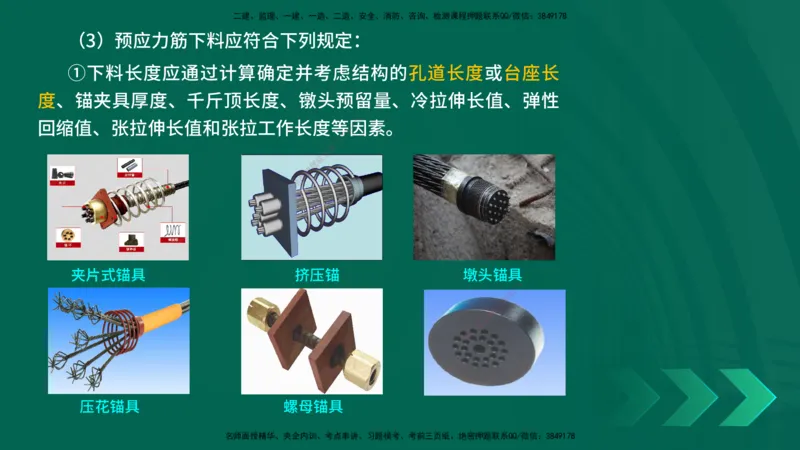

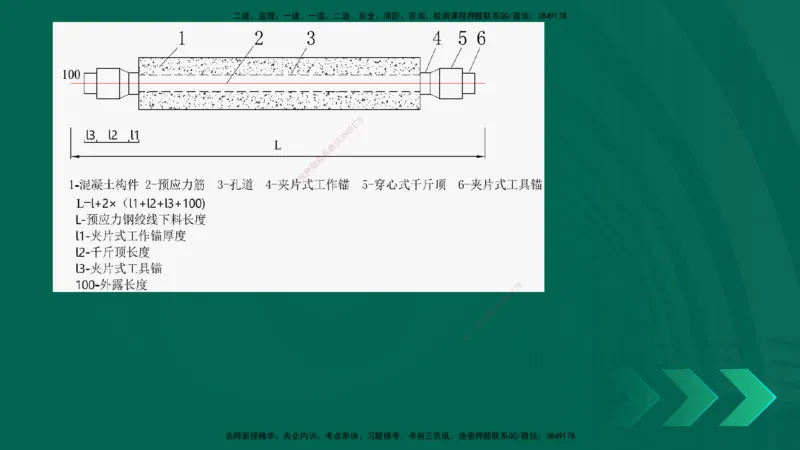

（3）预应力筋下料应符合下列规定：
①下料长度应通过计算确定并考虑结构的孔道长度或台座长
度、锚夹具厚度、千斤顶长度、镦头预留量、冷拉伸长值、弹性
8
7
1
9
4
8
3
回缩值、张拉伸长值和张拉工作长度等信 因素。
微
系
联
题
押
准
精
夹片式锚具 挤压锚 墩头锚具8
1
7
9
8
4
信
3
微
系
联
一
唯
压花锚具 螺母锚具
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）预应力筋下料应符合下列规定：
①下料长度应通过计算确定并考虑结构的孔道长度或台座长
度、锚夹具厚度、千斤顶长度、镦头预留量、冷拉伸长值、弹性
8
7
1
9
4
8
3
回缩值、张拉伸长值和张拉工作长度等信 因素。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）预应力筋下料应符合下列规定：
①下料长度应通过计算确定并考虑结构的孔道长度或台座长
度、锚夹具厚度、千斤顶长度、镦头预留量、冷拉伸长值、弹性
8
7
1
9
4
8
3
回缩值、张拉伸长值和张拉工作长度等信 因素。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

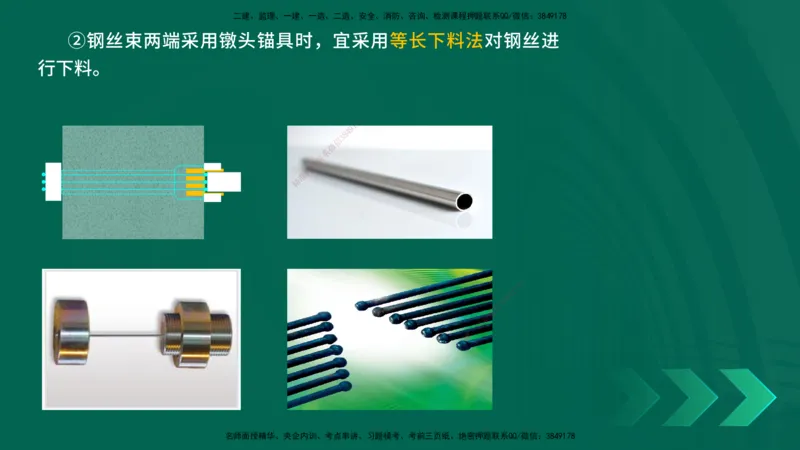

②钢丝束两端采用镦头锚具时，宜采用等长下料法对钢丝进
行下料。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

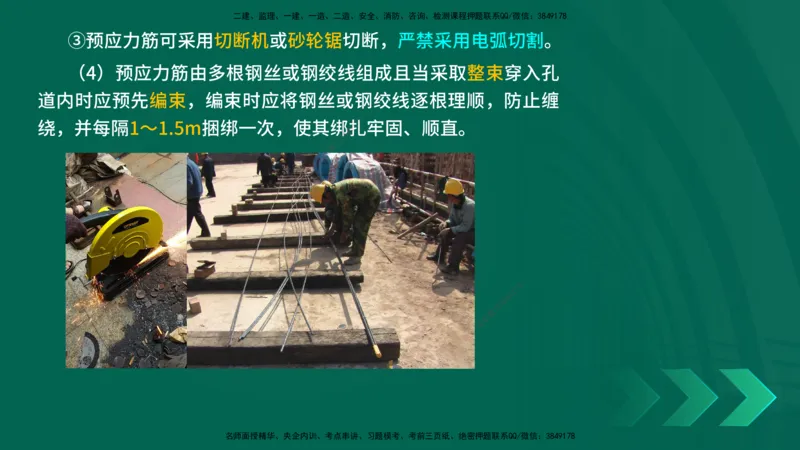

③预应力筋可采用切断机或砂轮锯切断，严禁采用电弧切割。
（4）预应力筋由多根钢丝或钢绞线组成且当采取整束穿入孔
道内时应预先编束，编束时应将钢丝或钢绞线逐根理顺，防止缠
8
7
1
9
4
8
3
绕，并每隔1～1.5m捆绑一次，使其绑信 扎牢固、顺直。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

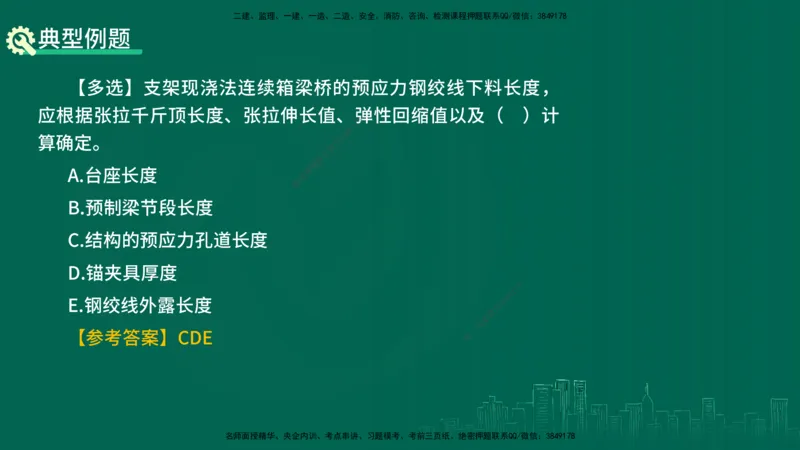

典型例题
【多选】支架现浇法连续箱梁桥的预应力钢绞线下料长度，
8
7
应根据张拉千斤顶长度、张拉伸长值、9 1弹性回缩值以及（ ）计
4
8
3
信
微
系
算确定。
联
题
押
准
精
A.台座长度
B.预制梁节段长度
C.结构的预应力孔道长度
D.锚夹具厚度 8
1
7
9
8
4
信
3
微
E.钢绞线外露长度 系
联
一
唯
【参考答案】CDE
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

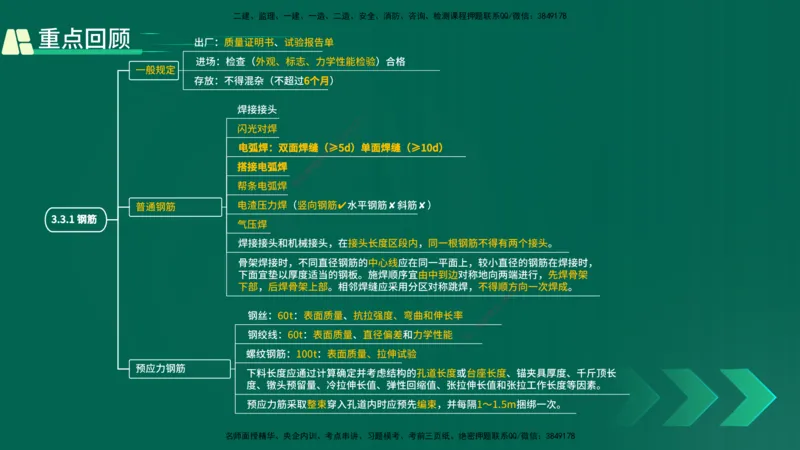

重点回顾 出厂：质量证明书、试验报告单
进场：检查（外观、标志、力学性能检验）合格
一般规定
存放：不得混杂（不超过6个月）
焊接接头 8
7
1
9
4
8
闪光对焊 3
信
微
系
电弧焊：双面焊缝联（≥5d）单面焊缝（≥10d）
题
押
搭接电弧焊 准
精
帮条电弧焊
✔ ✘ ✘
普通钢筋 电渣压力焊（竖向钢 筋 水平钢筋 斜筋 ）
3.3.1 钢筋
气压焊
焊接接头和机械接头，在接头长度区段内，同一根钢筋不得有两个接头。
骨架焊接时，不同直径钢筋的中 心线应在同一平面上，较小直径的钢筋在焊接时，
下面宜垫以厚度适当的钢板。施焊顺 序宜由中到边对称地向两端8进行，先焊骨架
1
7
下部，后焊骨架上部。相邻焊缝应采用 分区对称跳焊，不得顺
8
4 9方向一次焊成。
信
3
微
系
钢丝：60t：表面质量、抗拉强度、弯曲和 伸长率 联
一
唯
钢绞线：60t：表面质量、直径偏差和力学性能
螺纹钢筋：100t：表面质量、拉伸试验
预应力钢筋
下料长度应通过计算确定并考虑结构的孔道长度或台座长度、锚夹具厚度、千斤顶长
度、镦头预留量、冷拉伸长值、弹性回缩值、张拉伸长值和张拉工作长度等因素。
预应力筋采取整束穿入孔道内时应预先编束，并每隔1～1.5m捆绑一次。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

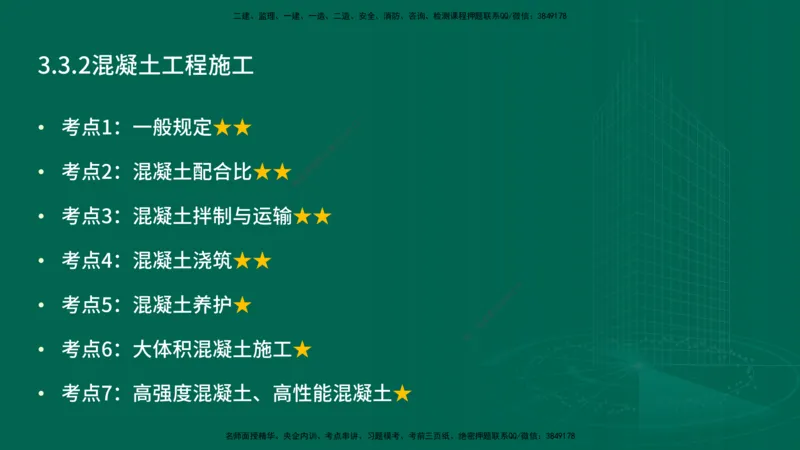

3.3.2混凝土工程施工
8
7
• 1
9
4
8
考点1：一般规定★★ 信 3
微
系
联
题
• 押
准
精
考点2：混凝土配合比★★
•
考点3：混凝土拌制与运输★★
•
考点4：混凝土浇筑★★
8
1
7
9
8
4
•
信
3
微
考点5：混凝土养护★ 系
联
一
唯
•

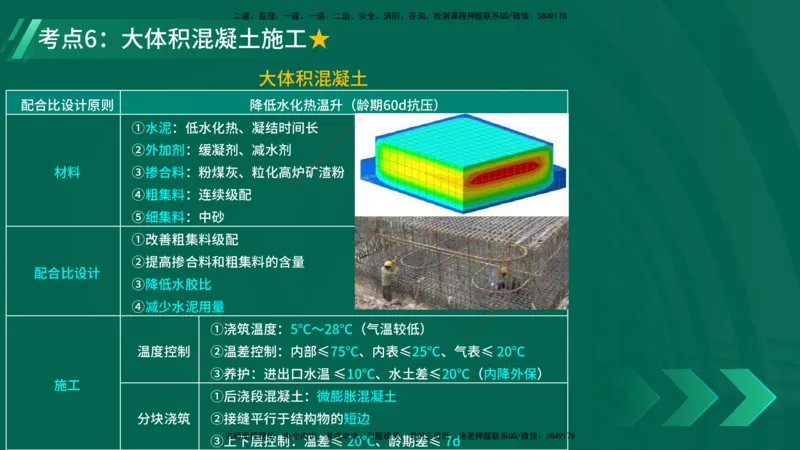

考点6：大体积混凝土施工★
•
考点7：高强度混凝土、高性能混凝土★
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

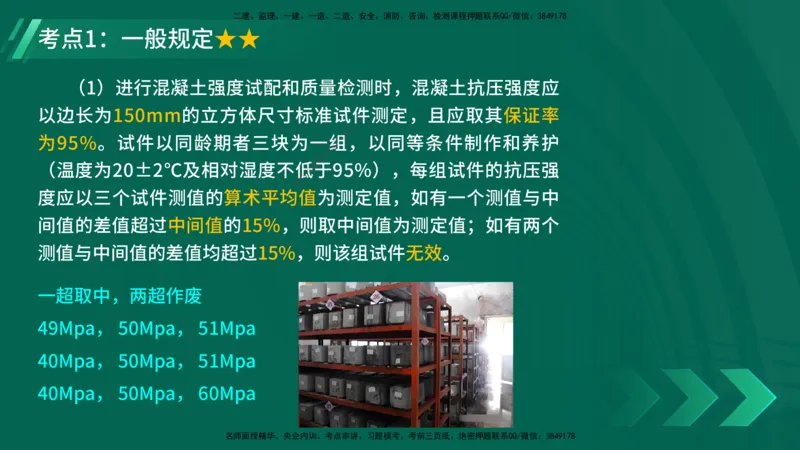

考点1：一般规定★★
（1）进行混凝土强度试配和质量检测时，混凝土抗压强度应
8
7
以边长为150mm的立方体尺寸标准试9 1件测定，且应取其保证率
4
8
3
信
微
系
为95%。试件以同龄期者三块为一组，以同等条件制作和养护
联
题
押
准
（温度为20±2℃及相对湿度不精低于95%），每组试件的抗压强
度应以三个试件测值的算术平均值为测定值，如有一个测值与中
间值的差值超过中间值的15%，则取中间值为测定值；如有两个
测值与中间值的差值均超过15%，则该组 试件无效。
8
1
7
9
8
4
一超取中，两超作废 信
3
微
系
联
一
唯
49Mpa， 50Mpa， 51Mpa
40Mpa， 50Mpa， 51Mpa
40Mpa， 50Mpa， 60Mpa
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

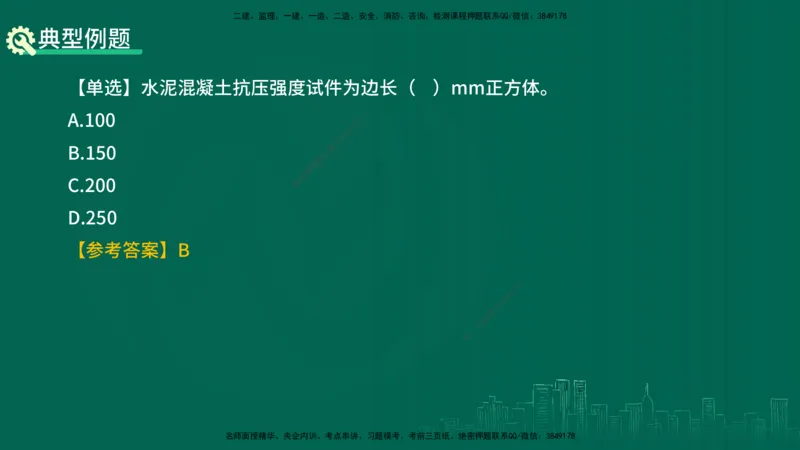

典型例题
【单选】水泥混凝土抗压强度试件为边长（ ）mm正方体。
8
7
1
9
A.100 8 4
3
信
微
系
联
B.150 题
押
准
精
C.200
D.250
【参考答案】B
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

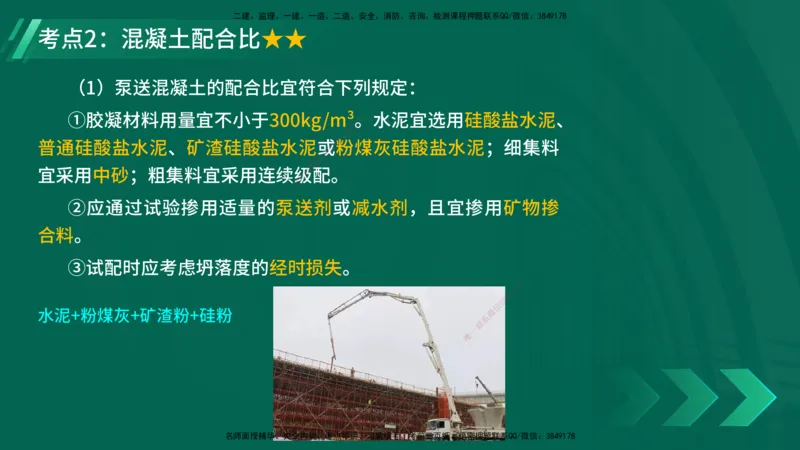

考点2：混凝土配合比★★
（1）泵送混凝土的配合比宜符合下列规定：
8
7
1
9
①胶凝材料用量宜不小于300kg/m8 4³。水泥宜选用硅酸盐水泥、
3
信
微
系
普通硅酸盐水泥、矿渣硅酸盐水泥联或粉煤灰硅酸盐水泥；细集料
题
押
准
精
宜采用中砂；粗集料宜采用连续级配。
②应通过试验掺用适量的泵送剂 或减水剂，且宜掺用矿物掺
合料。
③试配时应考虑坍落度的经时损失。
8
1
7
9
8
4
信
3
微
系
水泥+粉煤灰+矿渣粉+硅粉
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

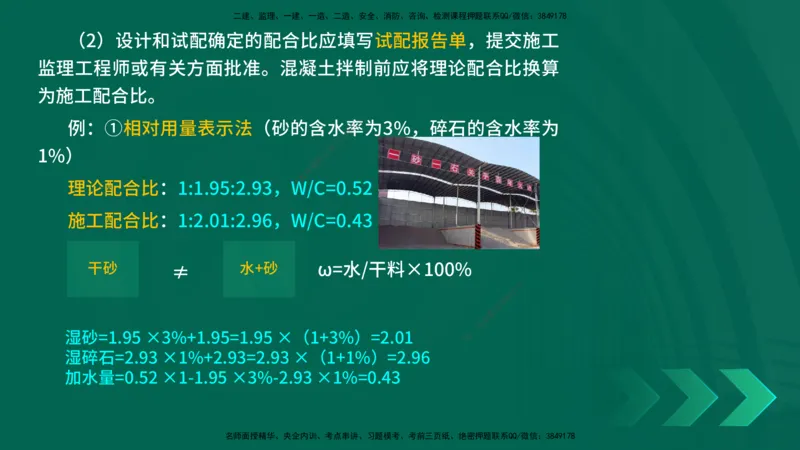

（2）设计和试配确定的配合比应填写试配报告单，提交施工
监理工程师或有关方面批准。混凝土拌制前应将理论配合比换算
为施工配合比。
8
7
1
9
4
8
3
例：①相对用量表示法（砂的含水信率为3%，碎石的含水率为
微
系
联
题
1%） 押
准
精
理论配合比：1:1.95:2.93，W /C=0.52
施工配合比：1:2.01:2.96，W/C=0 .43
干砂
≠
水+砂 ω=水/干 料 ×100%
8
1
7
9
8
4
信
3
微
系
联
一
唯
湿砂=1.95 ×3%+1.95=1.95 ×（1+3%）=2.01
湿碎石=2.93 ×1%+2.93=2.93 ×（1+1%）=2.96
加水量=0.52 ×1-1.95 ×3%-2.93 ×1%=0.43
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3

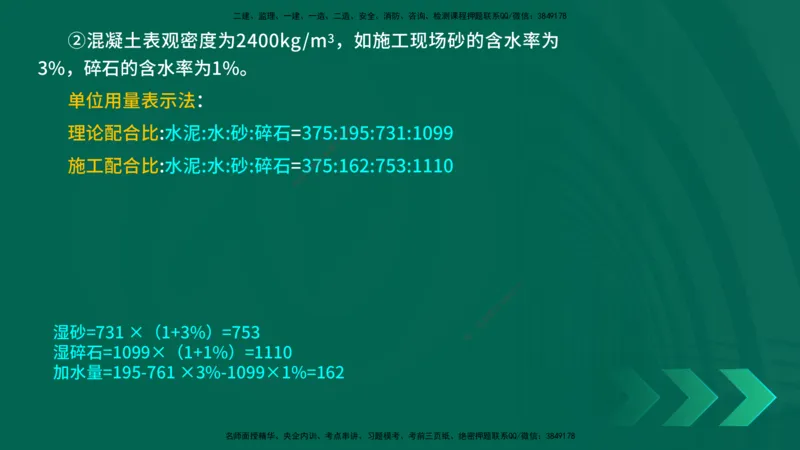

②混凝土表观密度为2400kg/m ，如施工现场砂的含水率为
3%，碎石的含水率为1%。
单位用量表示法：
8
7
1
9
4
8
3
信
理论配合比:水泥:水:砂:碎石=375微:195:731:1099
系
联
题
押
施工配合比:水泥:水:砂:碎石=准375:162:753:1110
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
湿砂=731 ×（1+3%）=753
湿碎石=1099×（1+1%）=1110
加水量=195-761 ×3%-1099×1%=162
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

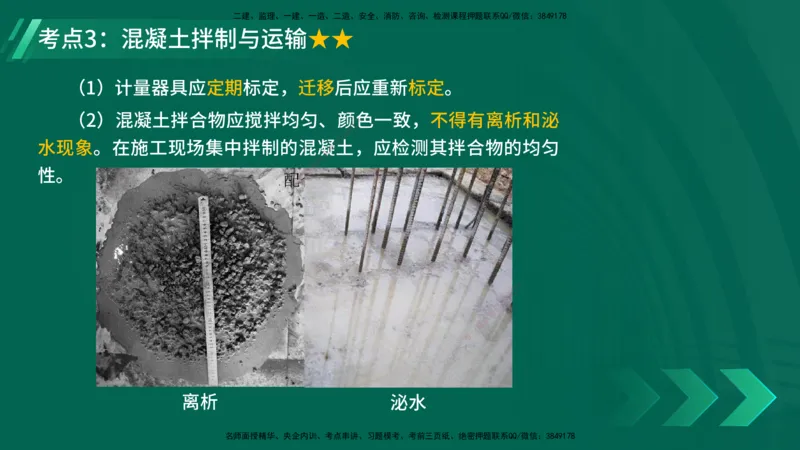

考点3：混凝土拌制与运输★★
（1）计量器具应定期标定，迁移后应重新标定。
8
7
1
9
（2）混凝土拌合物应搅拌均匀、颜8 4 色一致，不得有离析和泌
3
信
微
系
水现象。在施工现场集中拌制的混联凝土，应检测其拌合物的均匀
题
押
准
精
性。
8
1
7
9
8
4
信
3
微
系
联
一
唯
离析 泌水
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

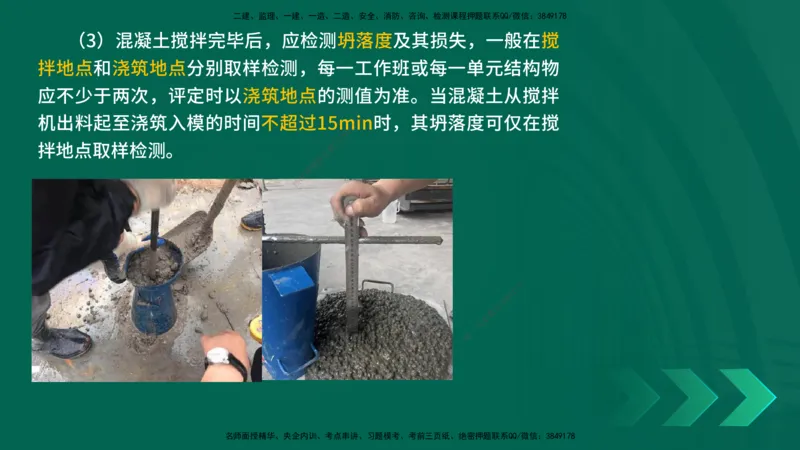

（3）混凝土搅拌完毕后，应检测坍落度及其损失，一般在搅
拌地点和浇筑地点分别取样检测，每一工作班或每一单元结构物
应不少于两次，评定时以浇筑地点的测值为准。当混凝土从搅拌
8
7
1
9
4
机出料起至浇筑入模的时间不超过153m8 in时，其坍落度可仅在搅
信
微
系
联
拌地点取样检测。 题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

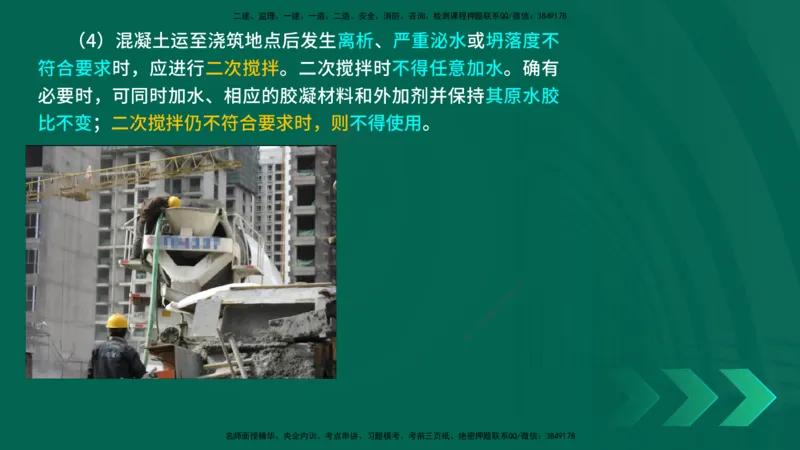

（4）混凝土运至浇筑地点后发生离析、严重泌水或坍落度不
符合要求时，应进行二次搅拌。二次搅拌时不得任意加水。确有
必要时，可同时加水、相应的胶凝材料和外加剂并保持其原水胶
8
7
1
9
4
比不变；二次搅拌仍不符合要求时，则3 8不得使用。
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

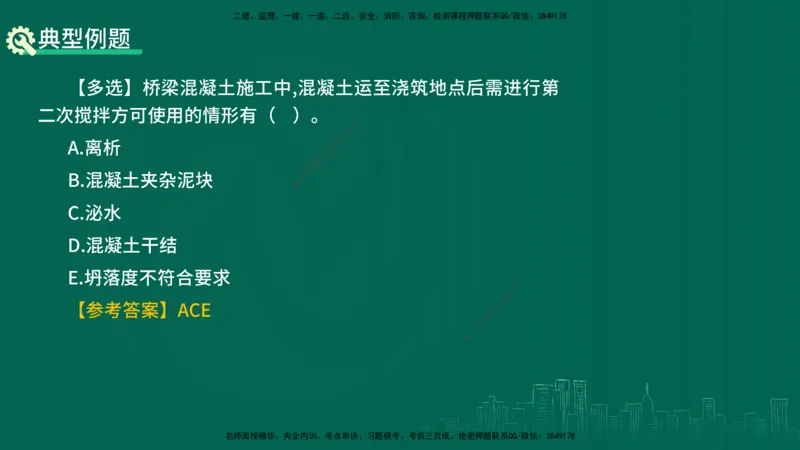

典型例题
【多选】桥梁混凝土施工中,混凝土运至浇筑地点后需进行第
8
7
二次搅拌方可使用的情形有（ ）。 9 1
4
8
3
信
微
系
A.离析 联
题
押
准
精
B.混凝土夹杂泥块
C.泌水
D.混凝土干结
8
E.坍落度不符合要求 1 7
9
8
4
信
3
微
系
【参考答案】ACE 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

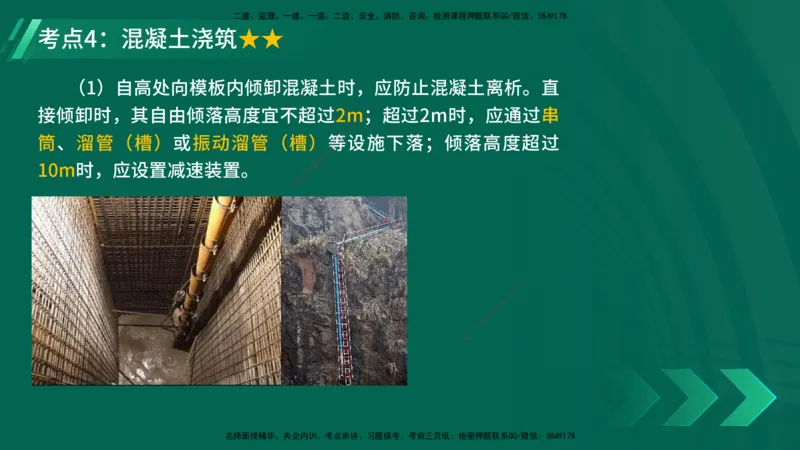

考点4：混凝土浇筑★★
（1）自高处向模板内倾卸混凝土时，应防止混凝土离析。直
8
7
接倾卸时，其自由倾落高度宜不超过2m9 1 ；超过2m时，应通过串
4
8
3
信
微
系
筒、溜管（槽）或振动溜管（槽）等设施下落；倾落高度超过
联
题
押
准
10m时，应设置减速装置。 精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

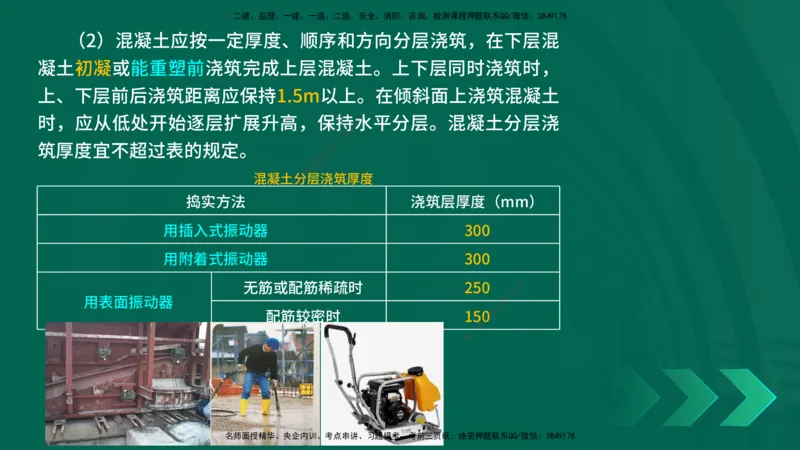

（2）混凝土应按一定厚度、顺序和方向分层浇筑，在下层混
凝土初凝或能重塑前浇筑完成上层混凝土。上下层同时浇筑时，
上、下层前后浇筑距离应保持1.5m以上。在倾斜面上浇筑混凝土
8
7
1
9
4
时，应从低处开始逐层扩展升高，保持3 8 水平分层。混凝土分层浇
信
微
系
联
筑厚度宜不超过表的规定。 题
押
准
精
混凝土分层浇筑厚度
捣实方法 浇筑层厚度（mm）
用插入式振动器 300
用附着式振动器 300
8
1
7
9
无筋或配筋稀疏时 250 8 4
信
3
用表面振动器 微
系
配筋较密时 15
联
0
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

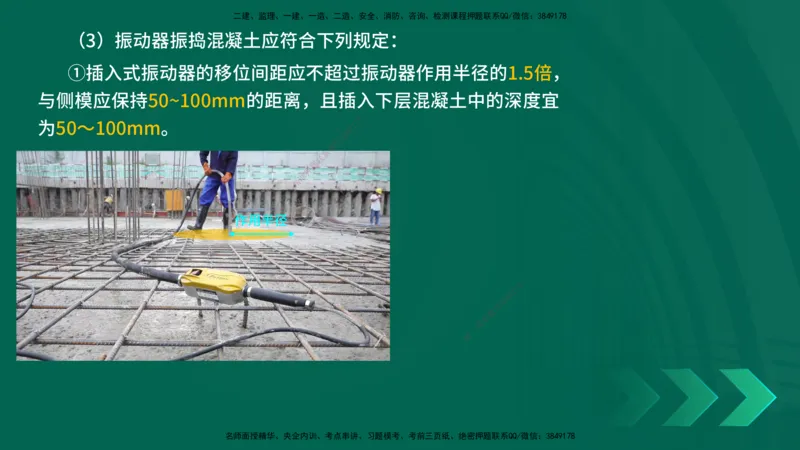

（3）振动器振捣混凝土应符合下列规定：
①插入式振动器的移位间距应不超过振动器作用半径的1.5倍，
与侧模应保持50~100mm的距离，且插入下层混凝土中的深度宜
8
7
1
9
4
8
3
为50～100mm。 信
微
系
联
题
押
准
精
作用半径
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

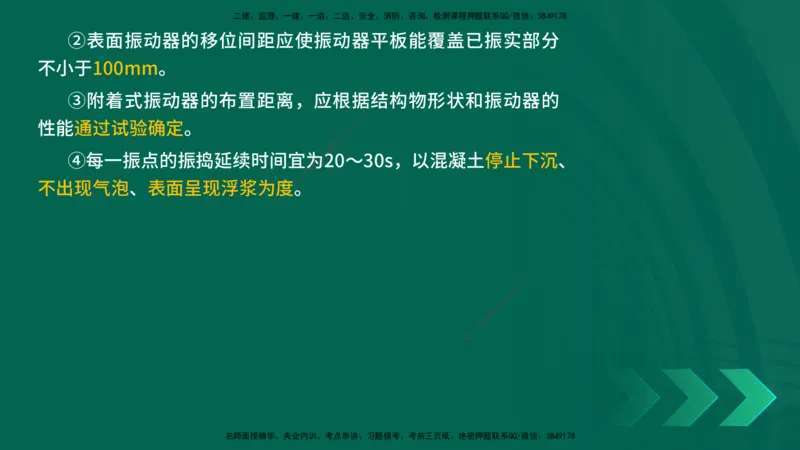

②表面振动器的移位间距应使振动器平板能覆盖已振实部分
不小于100mm。
③附着式振动器的布置距离，应根据结构物形状和振动器的
8
7
1
9
4
8
3
性能通过试验确定。 信
微
系
联
题
押
④每一振点的振捣延续时间宜为20～30s，以混凝土停止下沉、
准
精
不出现气泡、表面呈现浮浆为度。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（4）混凝土的浇筑应连续进行，因故必须中断时，其间断时
间应小于前层混凝土的初凝时间或能重塑的时间。混凝土的运输、
浇筑及间歇的全部时间宜不超出表的规定；超出时应按浇筑中断
8
7
1
9
4
处理，须留置施工缝并作好记录。 3 8
信
微
系
联
题
混凝土的运输、浇筑及间歇的押全部允许时间（min）
准
精
混凝土强度等级 气温不高于25℃ 气温高于25℃
≤C30 210 180
>C30 180 150
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

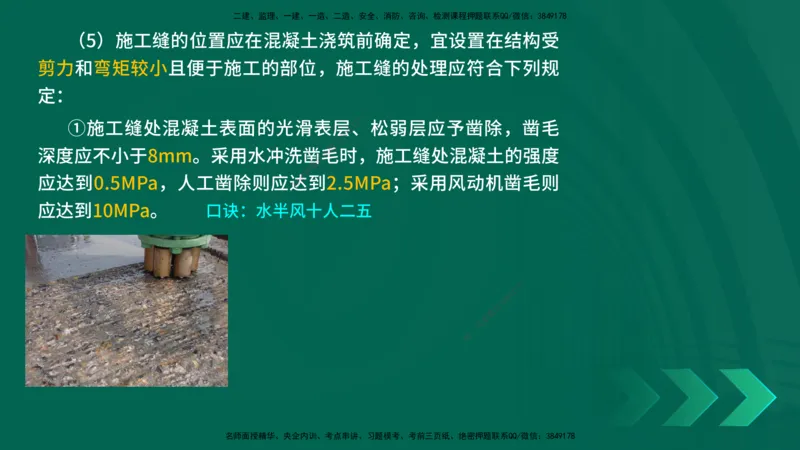

（5）施工缝的位置应在混凝土浇筑前确定，宜设置在结构受
剪力和弯矩较小且便于施工的部位，施工缝的处理应符合下列规
定：
8
7
1
9
4
8
3
①施工缝处混凝土表面的光滑表信层、松弱层应予凿除，凿毛
微
系
联
题
深度应不小于8mm。采用水冲洗押凿毛时，施工缝处混凝土的强度
准
精
应达到0.5MPa，人工凿除则应达到2.5MPa；采用风动机凿毛则
应达到10MPa。 口诀：水半风十人 二五
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

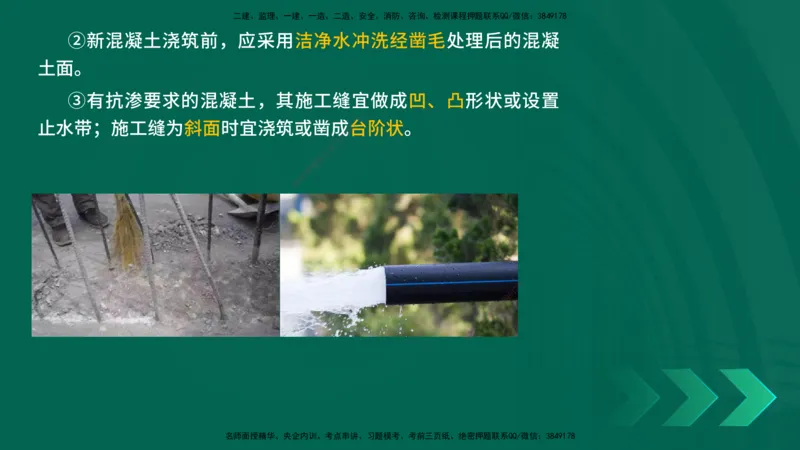

②新混凝土浇筑前，应采用洁净水冲洗经凿毛处理后的混凝
土面。
③有抗渗要求的混凝土，其施工缝宜做成凹、凸形状或设置
8
7
1
9
4
8
3
止水带；施工缝为斜面时宜浇筑或凿成信 台阶状。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

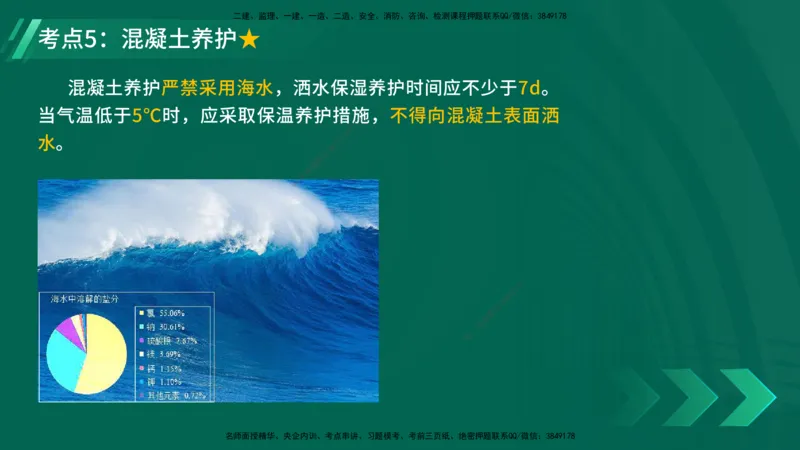

考点5：混凝土养护★
混凝土养护严禁采用海水，洒水保湿养护时间应不少于7d。
8
7
当气温低于5℃时，应采取保温养护措9 1施，不得向混凝土表面洒
4
8
3
信
微
系
水。
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点6：大体积混凝土施工★
大体积混凝土
配合比设计原则 降低水化热温升（龄 期60d抗压）
8
7
1
9
4
8
①水泥：低水化热、凝结时间长 3
信
微
系
②外加剂：缓凝剂、减水剂 联
题
押
准
材料 ③掺合料：粉煤灰、粒化高精炉矿渣粉
④粗集料：连续级配
⑤细集料：中砂
①改善粗集料级配
②提高掺合料和粗集料的含量
配合比设计 8
1
7
③降低水胶比 9
8
4
信
3
微
④减少水泥用量 系
联
一
唯
①浇筑温度：5℃～28℃（气温较低）
温度控制 ②温差控制：内部≤75℃、内表≤25℃、气表≤ 20℃
③养护：进出口水温 ≤10℃、水土差≤20℃（内降外保）
施工
①后浇段混凝土：微膨胀混凝土
分块浇筑 ②接缝平行于结构物的短边
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
③上下层控制：温差≤ 20℃、龄期差≤ 7d二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

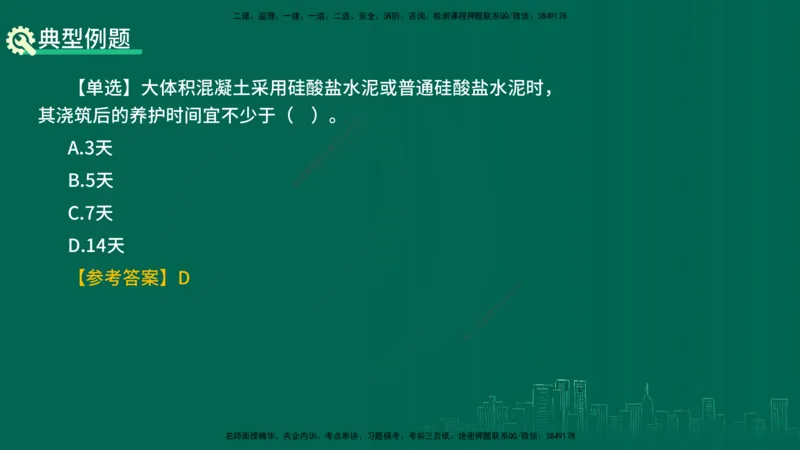

典型例题
【单选】大体积混凝土采用硅酸盐水泥或普通硅酸盐水泥时，
8
7
其浇筑后的养护时间宜不少于（ ）。9 1
4
8
3
信
微
系
A.3天 联
题
押
准
精
B.5天
C.7天
D.14天
8
【参考答案】D 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

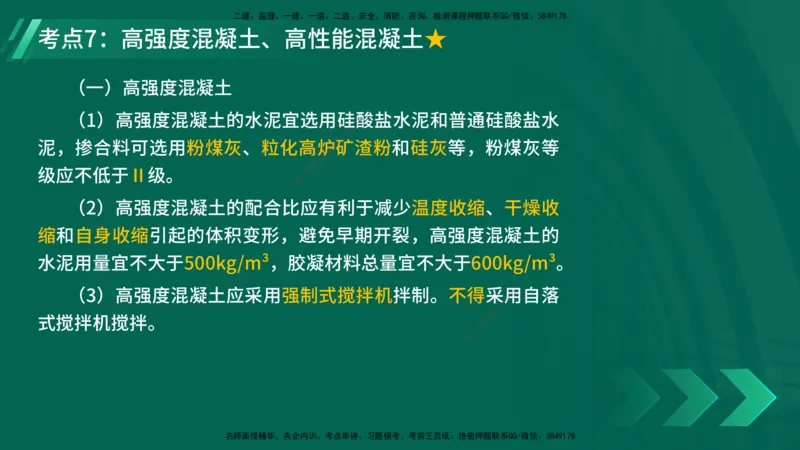

考点7：高强度混凝土、高性能混凝土★
（一）高强度混凝土
8
7
1
9
（1）高强度混凝土的水泥宜选用硅8 4 酸盐水泥和普通硅酸盐水
3
信
微
系
泥，掺合料可选用粉煤灰、粒化高联炉矿渣粉和硅灰等，粉煤灰等
题
押
准
精
级应不低于Ⅱ级。
（2）高强度混凝土的配合比应有 利于减少温度收缩、干燥收
缩和自身收缩引起的体积变形，避免早 期开裂，高强度混凝土的
水泥用量宜不大于500kg/m³，胶凝材料总量 宜不大于600kg/m³。
8
1
7
9
8
4
（3）高强度混凝土应采用强制式搅拌机拌 制。不得采信
3
用自落
微
系
联
一
式搅拌机搅拌。 唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

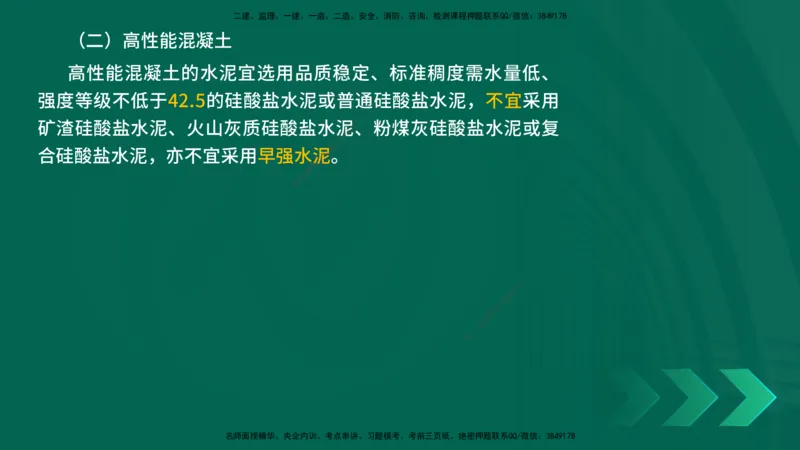

（二）高性能混凝土
高性能混凝土的水泥宜选用品质稳定、标准稠度需水量低、
强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥，不宜采用
8
7
1
9
4
8
3
矿渣硅酸盐水泥、火山灰质硅酸盐水信泥、粉煤灰硅酸盐水泥或复
微
系
联
题
合硅酸盐水泥，亦不宜采用早强水押泥。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

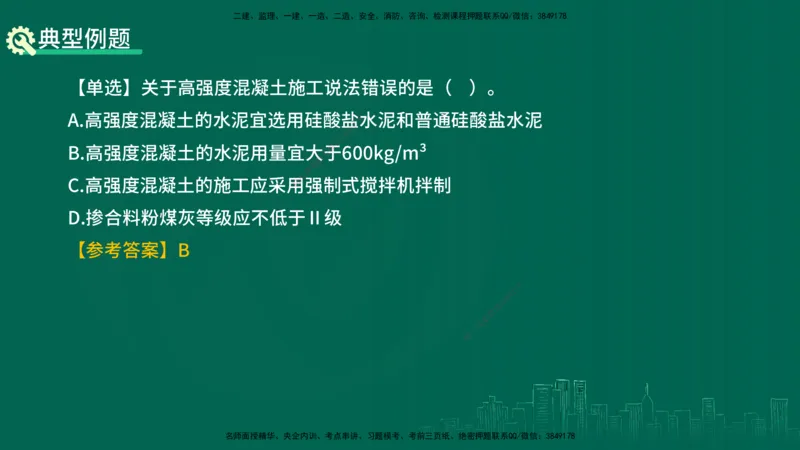

典型例题
【单选】关于高强度混凝土施工说法错误的是（ ）。
8
7
1
9
A.高强度混凝土的水泥宜选用硅酸8盐4 水泥和普通硅酸盐水泥
3
信
微
系
联
B.高强度混凝土的水泥用量宜大题 于600kg/m³
押
准
精
C.高强度混凝土的施工应采用 强制式搅拌机拌制
D.掺合料粉煤灰等级应不低于Ⅱ级
【参考答案】B
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

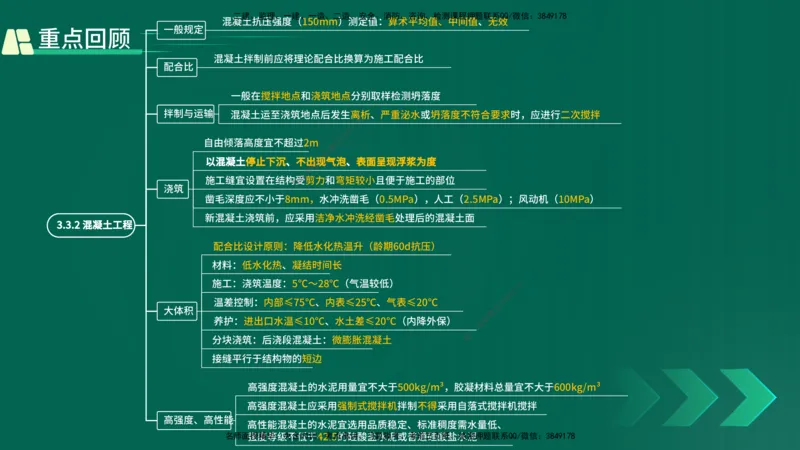

混凝土抗压强度（150mm）测定值：算术平均值、中间值、无效
一般规定
重点回顾
混凝土拌制前应将理论配合比换算为施工配合比
配合比
一般在搅拌地点和浇筑地点分别取样检测坍落度
拌制与运输 混凝土运至浇筑地点后发生1离7 8 析、严重泌水或坍落度不符合要求时，应进行二次搅拌
9
4
8
3
信
微
自由倾落高度宜不超过2m系
联
题
以混凝土停止下沉、不押出现气泡、表面呈现浮浆为度
准
精
施工缝宜设置在结构受剪力和弯矩较小且便于施工的部位
浇筑
凿毛深度应不小于8mm， 水冲洗凿毛（0.5MPa），人工（2.5MPa）；风动机（10MPa）
新混凝土浇筑前，应采用洁净 水冲洗经凿毛处理后的混凝土面
3.3.2 混凝土工程
配合比设计原则：降低水化热温升 （龄期60d抗压）
材料：低水化热、凝结时间长
8
施工：浇筑温度：5℃～28℃（气温较低） 9 1
7
8
4
信
3
温差控制：内部≤75℃、内表≤25℃、气表≤2 0℃ 微
大体积 系
联
养护：进出口水温≤10℃、水土差≤20℃（内降外保） 一
唯
分块浇筑：后浇段混凝土：微膨胀混凝土
接缝平行于结构物的短边
高强度混凝土的水泥用量宜不大于500kg/m³，胶凝材料总量宜不大于600kg/m³
高强度混凝土应采用强制式搅拌机拌制不得采用自落式搅拌机搅拌
高强度、高性能
高性能混凝土的水泥宜选用品质稳定、标准稠度需水量低、
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
强度等级不低于42.5的硅酸盐水泥或 普通硅酸盐水泥二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

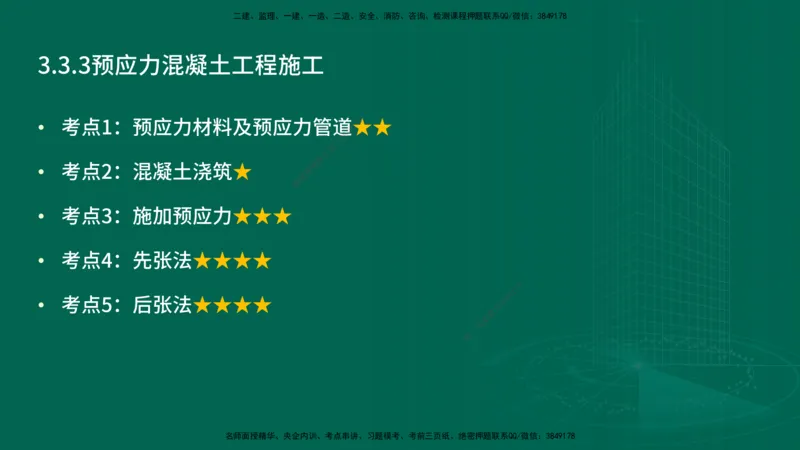

3.3.3预应力混凝土工程施工
8
7
• 1
9
4
8
考点1：预应力材料及预应力管信道3 ★★
微
系
联
题
• 押
准
精
考点2：混凝土浇筑★
•
考点3：施加预应力★★★
•

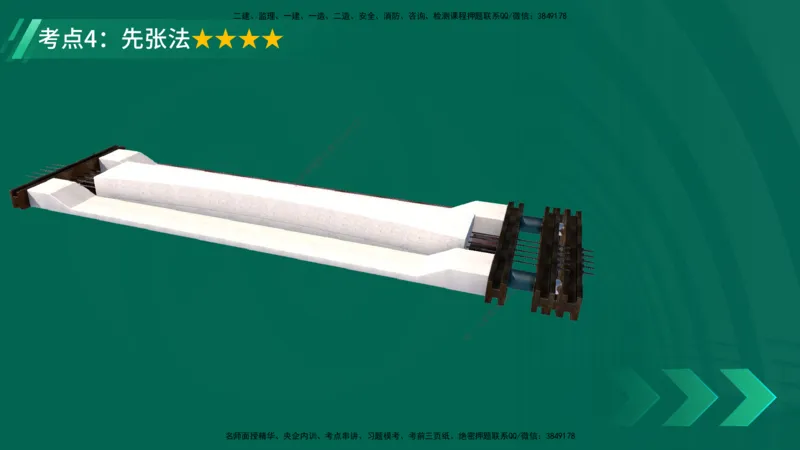

考点4：先张法★★★★
8
1
7
9
8
4
•
信
3
微

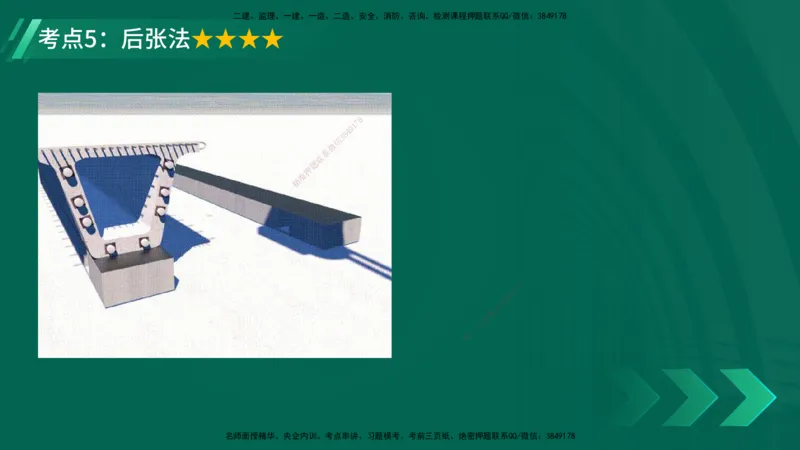

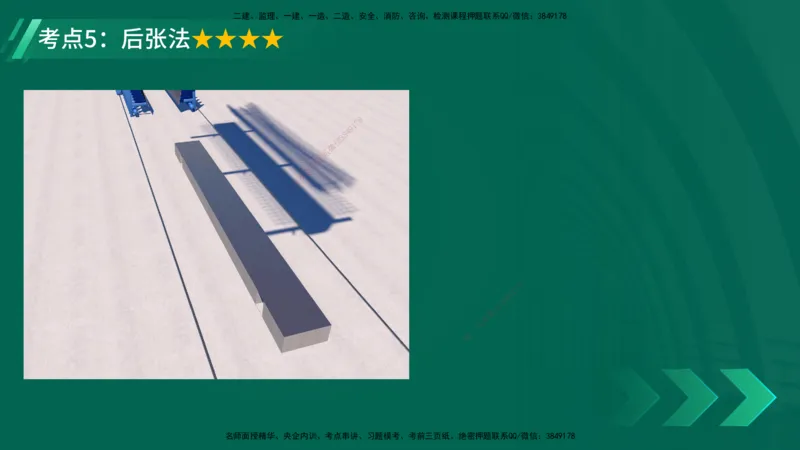

考点5：后张法★★★★ 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

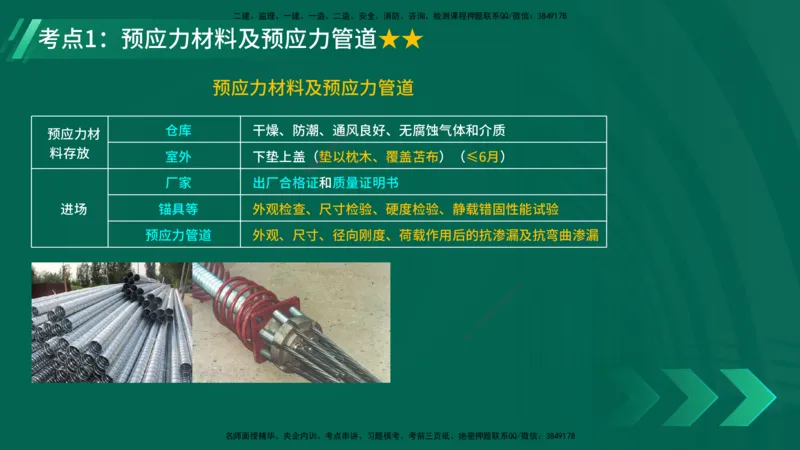

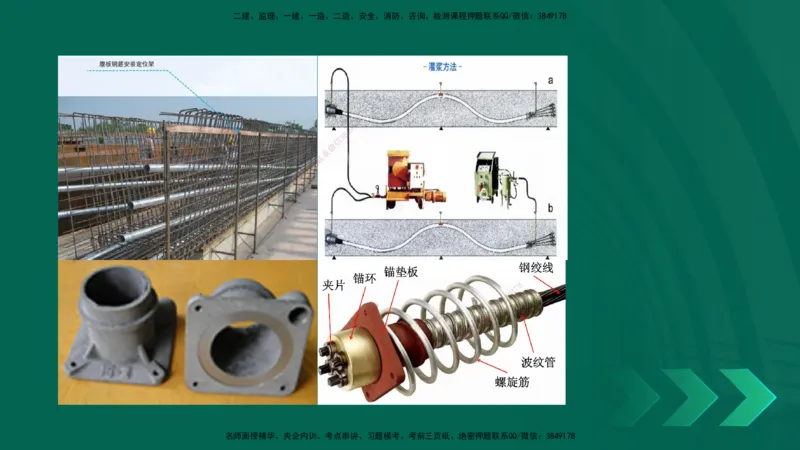

考点1：预应力材料及预应力管道★★
预应力材料及预应力管道
8
7
1
9
4
8
3
仓库 干燥、防潮、信通风良好、无腐蚀气体和介质
预应力材
微
系
联
料存放 题
室外 下垫上盖（垫以枕木、覆盖苫布）（≤6月）
押
准
精
厂家 出厂合格 证和质量证明书
进场 锚具等 外观检查、尺 寸检验、硬度检验、静载错固性能试验
预应力管道 外观、尺寸、径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

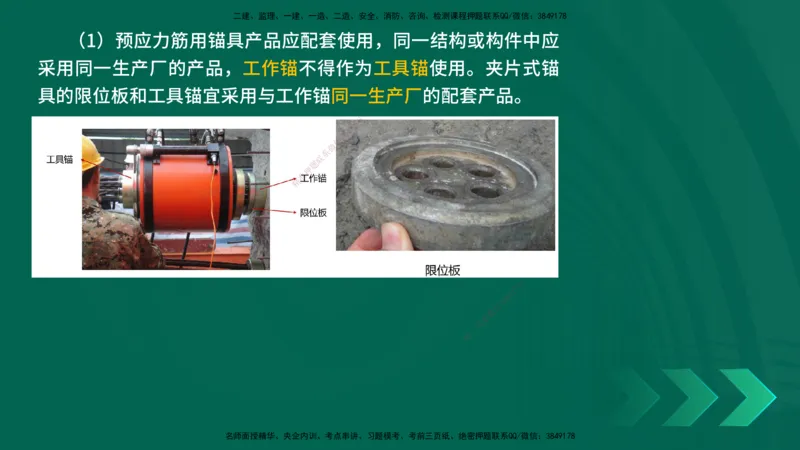

（1）预应力筋用锚具产品应配套使用，同一结构或构件中应
采用同一生产厂的产品，工作锚不得作为工具锚使用。夹片式锚
具的限位板和工具锚宜采用与工作锚同一生产厂的配套产品。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

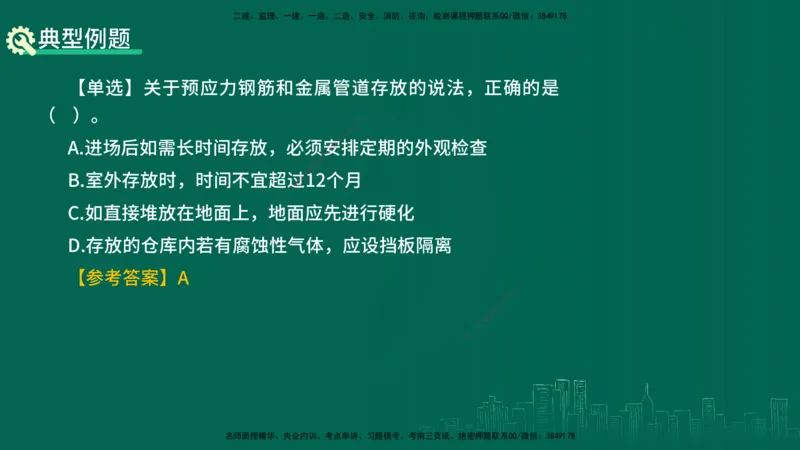

典型例题
【单选】关于预应力钢筋和金属管道存放的说法，正确的是
8
7
（ ）。 9 1
4
8
3
信
微
系
A.进场后如需长时间存放，必须联安排定期的外观检查
题
押
准
精
B.室外存放时，时间不宜超过 12个月
C.如直接堆放在地面上，地面应先 进行硬化
D.存放的仓库内若有腐蚀性气体，应设 挡板隔离
8
【参考答案】A 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

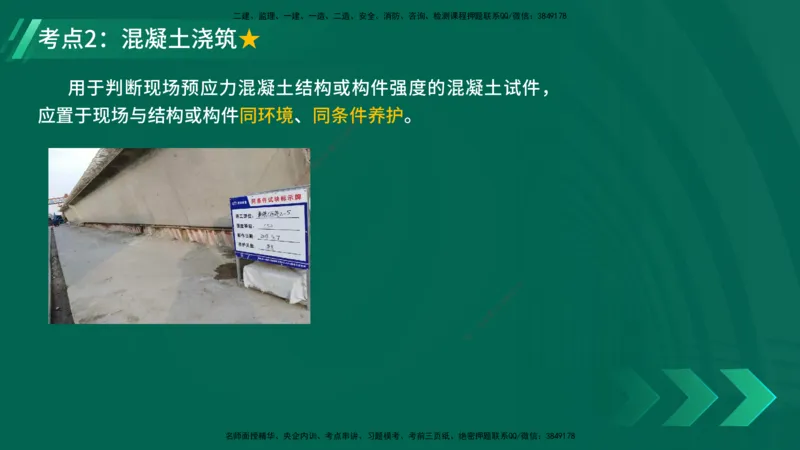

考点2：混凝土浇筑★
用于判断现场预应力混凝土结构或构件强度的混凝土试件，
8
7
应置于现场与结构或构件同环境、同条9件1 养护。
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

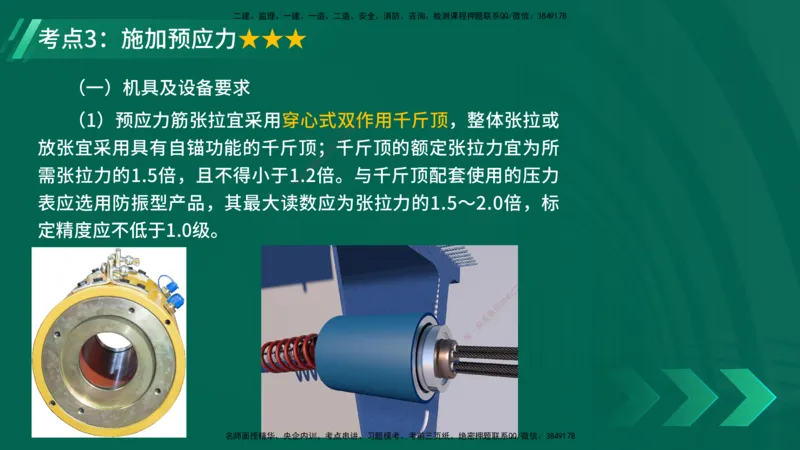

考点3：施加预应力★★★
（一）机具及设备要求
8
7
1
9
（1）预应力筋张拉宜采用穿心式双8 4 作用千斤顶，整体张拉或
3
信
微
系
放张宜采用具有自锚功能的千斤顶联；千斤顶的额定张拉力宜为所
题
押
准
精
需张拉力的1.5倍，且不得小于1.2倍。与千斤顶配套使用的压力
表应选用防振型产品，其最大读数应 为张拉力的1.5～2.0倍，标
定精度应不低于1.0级。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

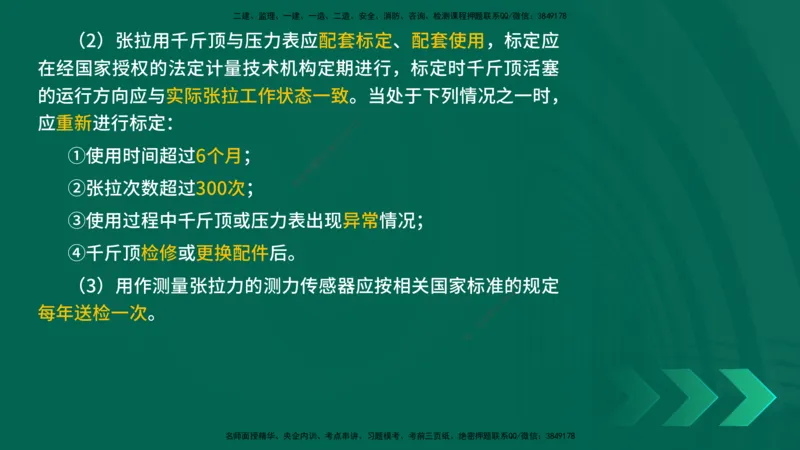

（2）张拉用千斤顶与压力表应配套标定、配套使用，标定应
在经国家授权的法定计量技术机构定期进行，标定时千斤顶活塞
的运行方向应与实际张拉工作状态一致。当处于下列情况之一时，
8
7
1
9
4
应重新进行标定： 3 8
信
微
系
联
题
①使用时间超过6个月； 押
准
精
②张拉次数超过300次；
③使用过程中千斤顶或压力表出现 异常情况；
④千斤顶检修或更换配件后。
8
1
7
9
（3）用作测量张拉力的测力传感器应按相 关国家标准
8
4的规定
信
3
微
系
每年送检一次。 联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

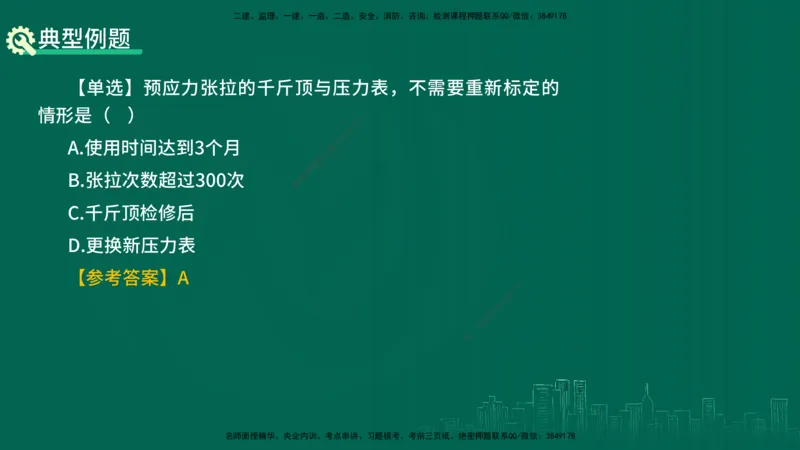

典型例题
【单选】预应力张拉的千斤顶与压力表，不需要重新标定的
8
7
情形是（ ） 9 1
4
8
3
信
微
系
A.使用时间达到3个月 联
题
押
准
精
B.张拉次数超过300次
C.千斤顶检修后
D.更换新压力表
8
【参考答案】A 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

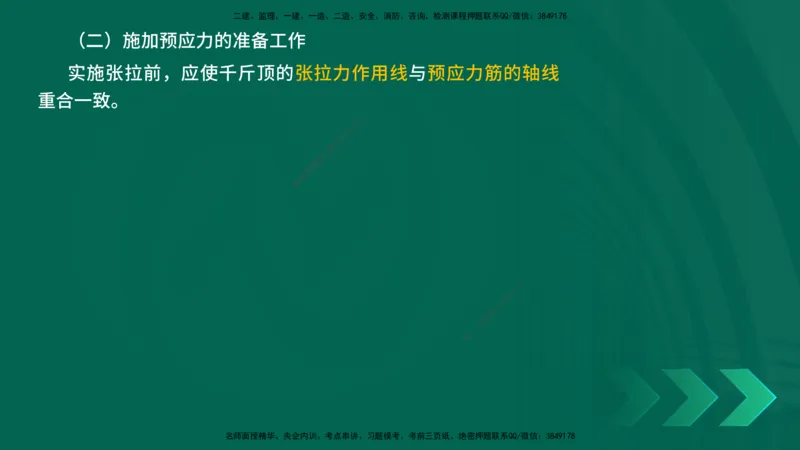

（二）施加预应力的准备工作
实施张拉前，应使千斤顶的张拉力作用线与预应力筋的轴线
重合一致。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

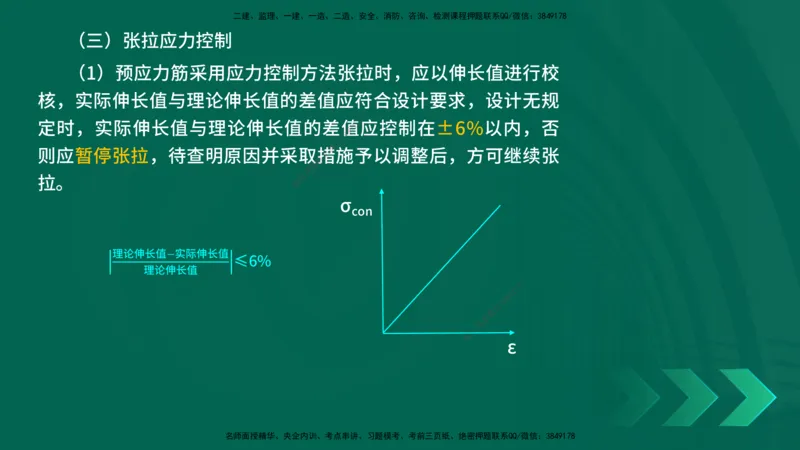

（三）张拉应力控制
（1）预应力筋采用应力控制方法张拉时，应以伸长值进行校
核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规
8
7
1
9
4
8
3
定时，实际伸长值与理论伸长值的差信值应控制在±6%以内，否
微
系
联
题
则应暂停张拉，待查明原因并采取押 措施予以调整后，方可继续张
准
精
拉。
σ
con
理论伸长值 实际伸长值
≤6%
理论伸−长值
8
9
1
7
8
4
信
3
微
系
联
一
唯
ε
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

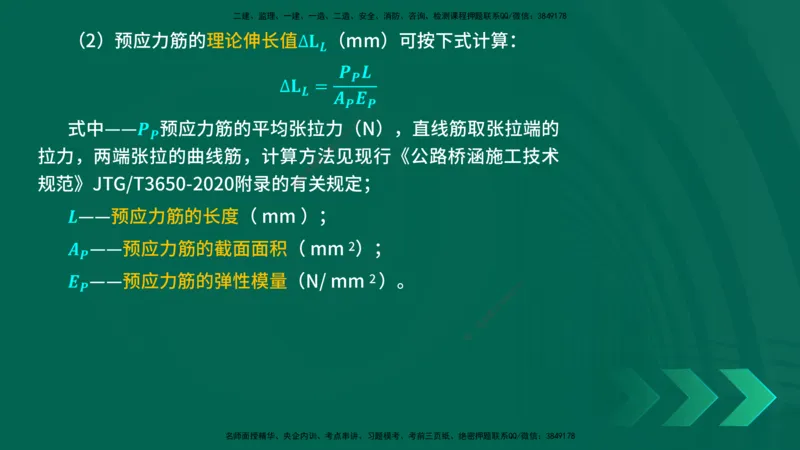

（2）预应力筋的理论伸长值 （mm）可按下式计算：
∆
8
∆ = 7
1
9
4
3 8
式中—— 预应力筋的平均张拉力信（N），直线筋取张拉端的
微
系
联
题
拉力，两端张 拉的曲线筋，计算方押 法见现行《公路桥涵施工技术
准
精
规范》JTG/T3650-2020附录的有关规定；
——预应力筋的长度（ mm ）；
2
——预应力筋的截面面积（ mm ） ；
——预应力筋的弹性模量（N/ mm
2
） 。 9 1
7 8
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

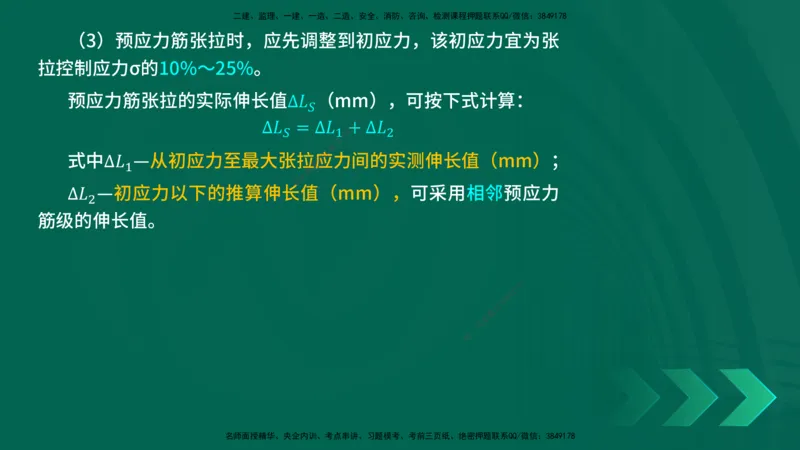

（3）预应力筋张拉时，应先调整到初应力，该初应力宜为张
拉控制应力σ的10%～25%。
预应力筋张拉的实际伸长值 （mm），可按下式计算：
8
7
1
9
4
8
∆ 信 3
微
系
联
1 2
∆ =题∆ + ∆
押
式中 —从初应力至最大张拉应力间的实测伸长值（mm）；
准
精
1
∆
—初应力以下的推算伸长值 （mm），可采用相邻预应力
2
筋级∆的 伸长值。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

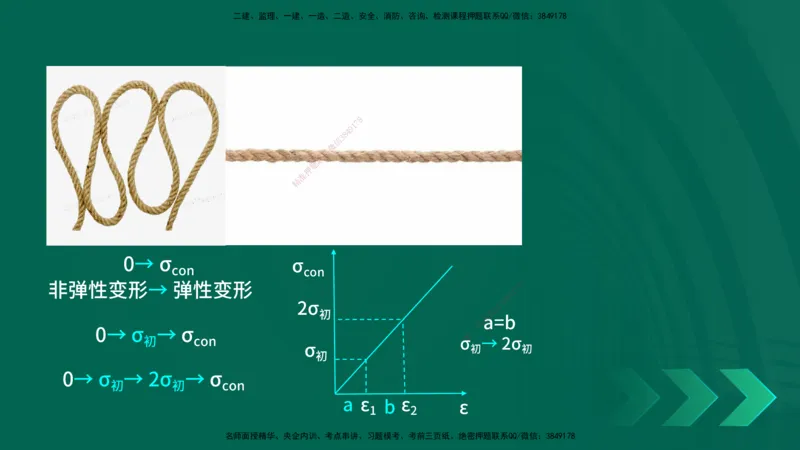

0→ σ con σ con
8
1
7
9
非弹性变形→ 弹性变形
信
3 8
4
微
2σ 系
初 联
一
唯 a=b
0→ σ → σ
初 con
σ → 2σ
初 初
σ
初
0→ σ → 2σ → σ
初 初 con
a ε 1 b ε 2 ε
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

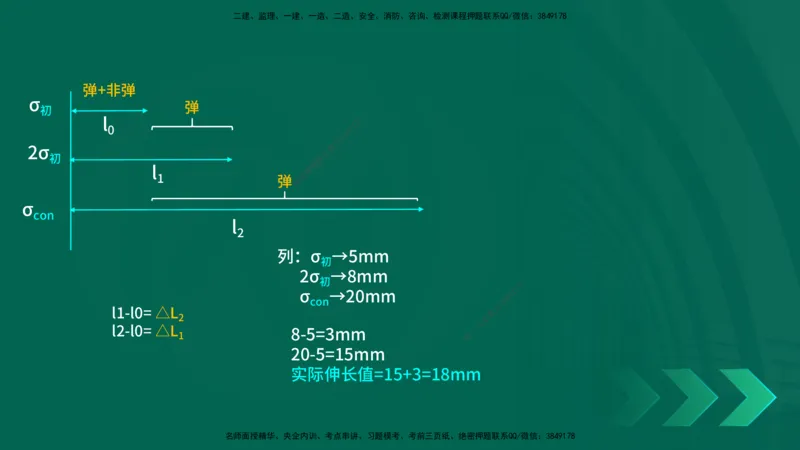

弹+非弹
σ 初 弹 8
7
1
9
4
l 0 信 3 8
微
系
联
2σ 题
初 押
准
精
l
1
弹
σ
con
l
2
列：σ
初
→5mm
2σ 初 →8mm 1 7 8
9
8
4
σ →20mm 信
3
con 微
系
l1-l0= △L
2
联
一
唯
l2-l0= △L
1 8-5=3mm
20-5=15mm
实际伸长值=15+3=18mm
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

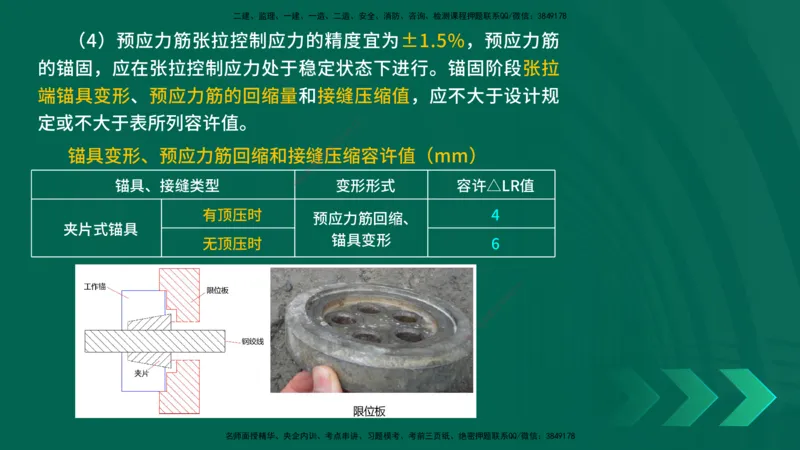

（4）预应力筋张拉控制应力的精度宜为±1.5%，预应力筋
的锚固，应在张拉控制应力处于稳定状态下进行。锚固阶段张拉
端锚具变形、预应力筋的回缩量和接缝压缩值，应不大于设计规
8
7
1
9
4
定或不大于表所列容许值。 3 8
信
微
系
联
题
锚具变形、预应力筋回缩和接押缝压缩容许值（mm）
准
精
锚具、接缝类型 变形形式 容许△LR值
有顶压时
预应 力筋回缩、
4
夹片式锚具
锚具 变形
无顶压时 6
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

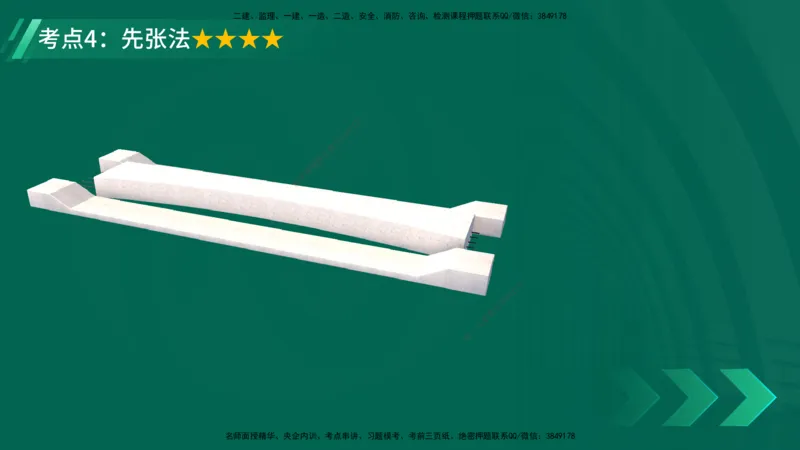

考点4：先张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点4：先张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

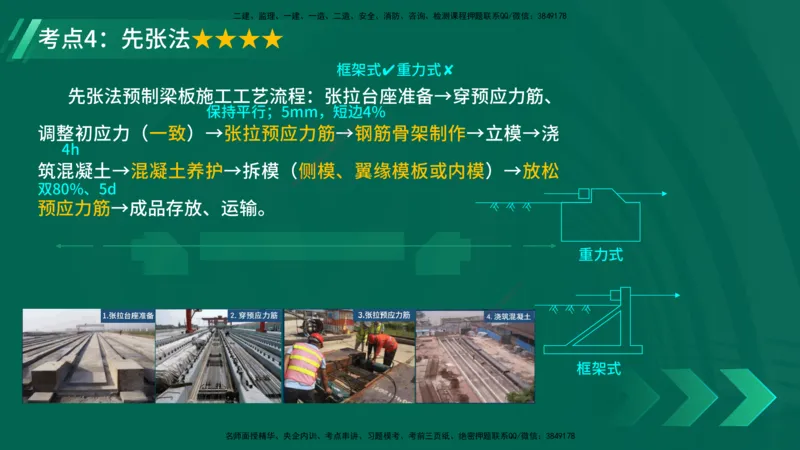

考点4：先张法★★★★
✔ ✘
框架式 重力式
先张法预制梁板施工工艺流程：张拉台座准备→穿预应力筋、
保持平行；5mm，短边7 84%
1
9
4
8
3
信
调整初应力（一致）→张拉预应力筋微→钢筋骨架制作→立模→浇
系
4h 联
题
押
准
筑混凝土→混凝土养护→拆模（精侧模、翼缘模板或内模）→放松
双80%、5d
预应力筋→成品存放、运输。
重力式
8
1
7
9
8
4
信
3
微
系
联
一
唯
框架式
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

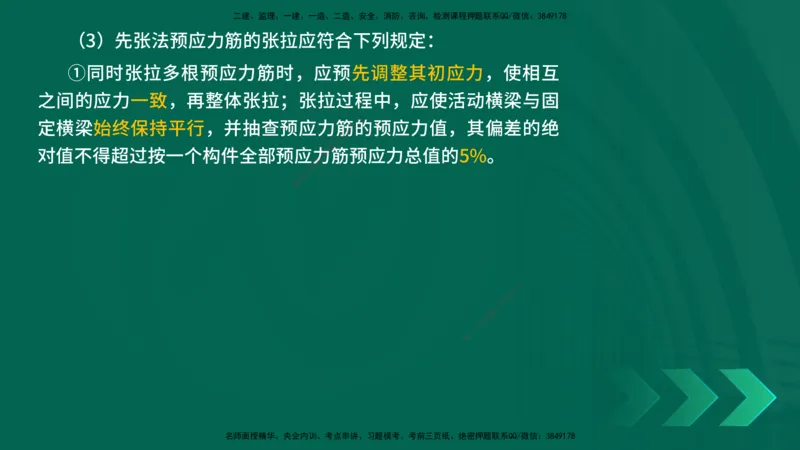

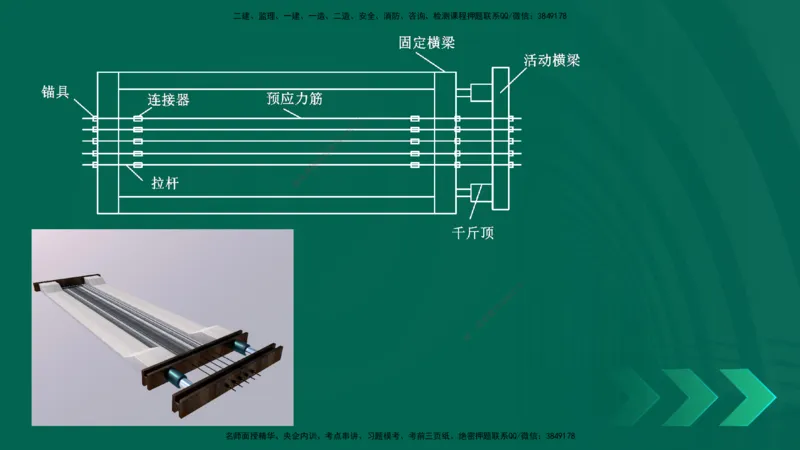

（3）先张法预应力筋的张拉应符合下列规定：
①同时张拉多根预应力筋时，应预先调整其初应力，使相互
之间的应力一致，再整体张拉；张拉过程中，应使活动横梁与固
8
7
1
9
4
8
3
定横梁始终保持平行，并抽查预应力信筋的预应力值，其偏差的绝
微
系
联
题
对值不得超过按一个构件全部预应押力筋预应力总值的5%。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

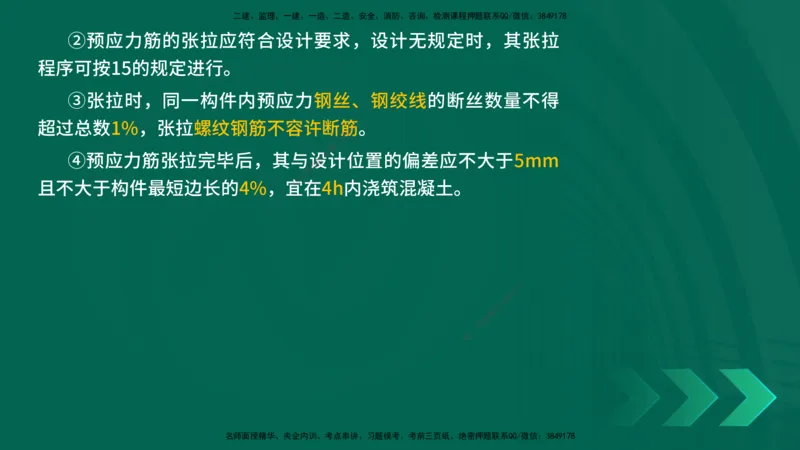

②预应力筋的张拉应符合设计要求，设计无规定时，其张拉
程序可按15的规定进行。
③张拉时，同一构件内预应力钢丝、钢绞线的断丝数量不得
8
7
1
9
4
8
3
超过总数1%，张拉螺纹钢筋不容许断信筋。
微
系
联
题
押
④预应力筋张拉完毕后，其与设计位置的偏差应不大于5mm
准
精
且不大于构件最短边长的4%，宜在 4h内浇筑混凝土。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

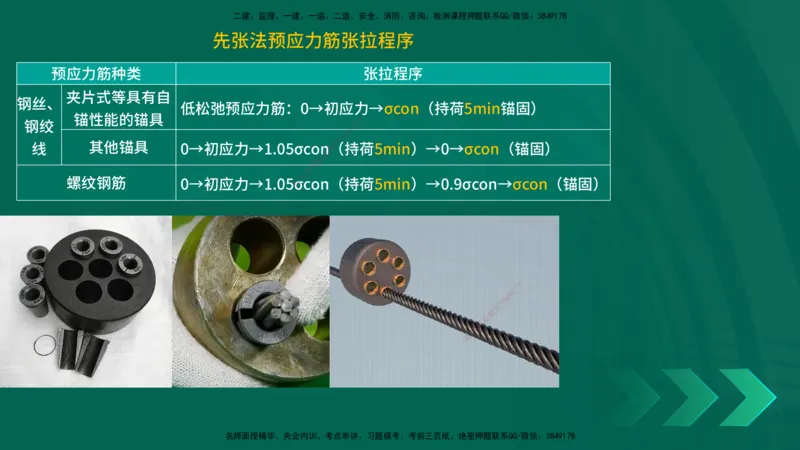

先张法预应力筋张拉程序
预应力筋种类 张拉程序
夹片式等具有自
钢丝、
低松弛预应力筋：0→初应力8 →σcon（持荷5min锚固）
7
1
锚性能的锚具 4 9
钢绞 3 8
信
微
系
线 其他锚具 0→初应力→1.05σco联n（持荷5min）→0→σcon（锚固）
题
押
准
精
螺纹钢筋 0→初应力→1.05σ con（持荷5min）→0.9σcon→σcon（锚固）
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
先张法预应力筋张拉程序
预应力筋种类 张拉程序
夹片式等具有自
钢丝、
低松弛预应力筋：0→初应力8 →σcon（持荷5min锚固）
7
1
锚性能的锚具 4 9
钢绞 3 8
信
微
系
线 其他锚具 0→初应力→1.05σco联n（持荷5min）→0→σcon（锚固）
题
押
准
精
螺纹钢筋 0→初应力→1.05σ con（持荷5min）→0.9σcon→σcon（锚固）
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

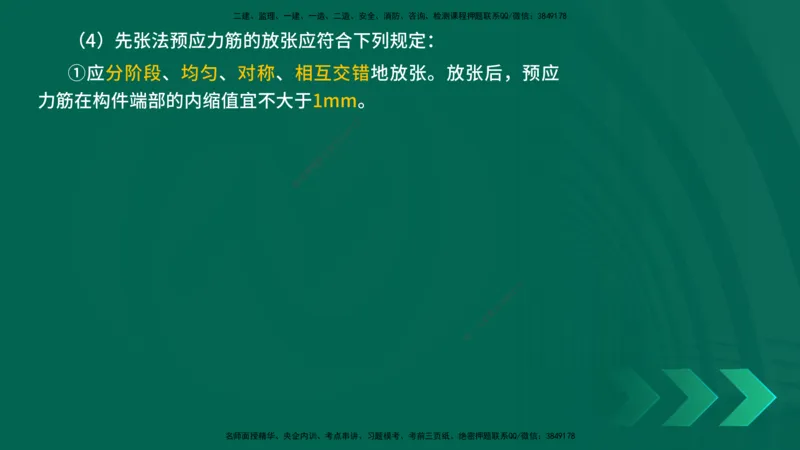

（4）先张法预应力筋的放张应符合下列规定：
①应分阶段、均匀、对称、相互交错地放张。放张后，预应
力筋在构件端部的内缩值宜不大于1mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

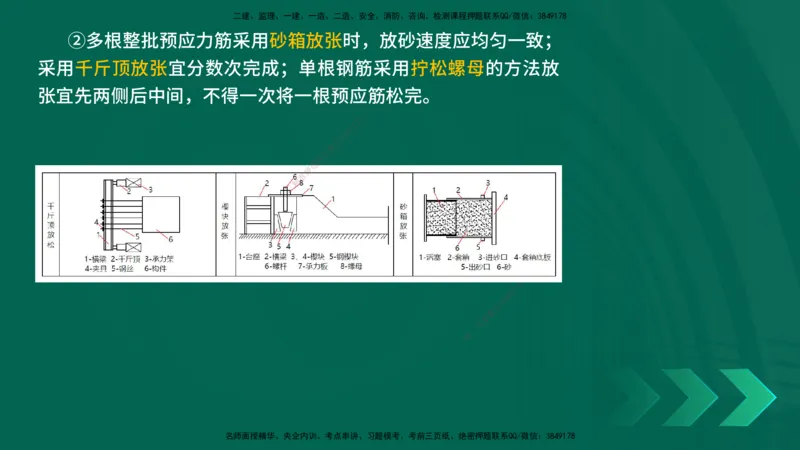

②多根整批预应力筋采用砂箱放张时，放砂速度应均匀一致；
采用千斤顶放张宜分数次完成；单根钢筋采用拧松螺母的方法放
张宜先两侧后中间，不得一次将一根预应筋松完。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
③预应力筋放张后，应采用机械切割的方式切断钢丝和钢绞
线；螺纹钢筋可采用乙炔-氧气切割，但应采取必要措施防止高温
对其产生不利影响。
8
7
1
9
4
8
3
④长线台座上预应力筋的切断顺信序，应由放张端开始，依次
微
系
联
题
向另一端切断。 押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

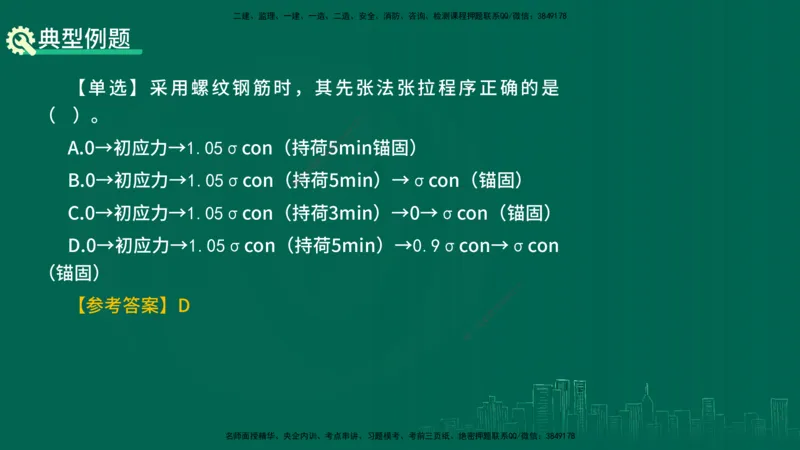

典型例题
【单选】采用螺纹钢筋时，其先张法张拉程序正确的是
8
7
（ ）。 9 1
4
8
3
信
1.05σ
微
系
A.0→初应力→ con（持荷联5min锚固）
题
押
1.05σ 准 σ
精
B.0→初应力→ con（持 荷5min）→ con（锚固）
1.05σ σ
C.0→初应力→ con（持荷3 min）→0→ con（锚固）
1.05σ 0.9σ σ
D.0→初应力→ con（持荷5mi n）→ con→ con
（锚固） 8
1
7
9
8
4
信
3
微
【参考答案】D 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

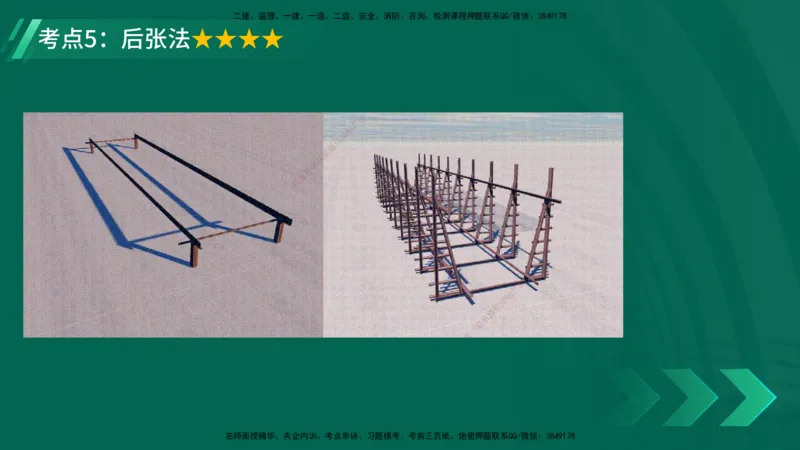

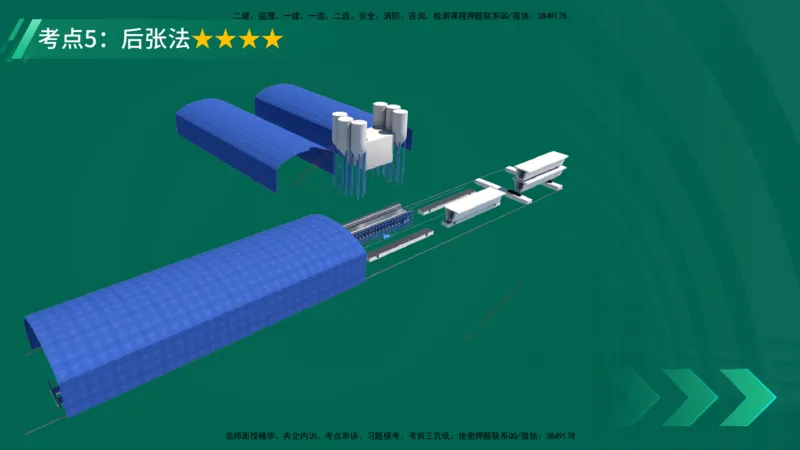

考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点5：后张法★★★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

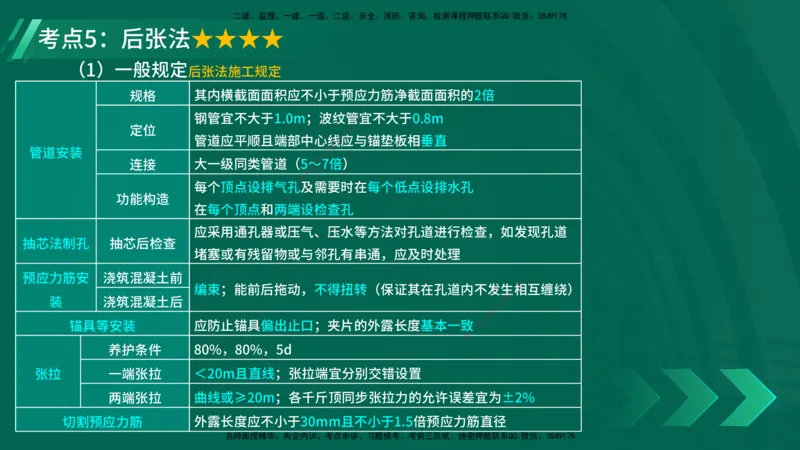

考点5：后张法★★★★

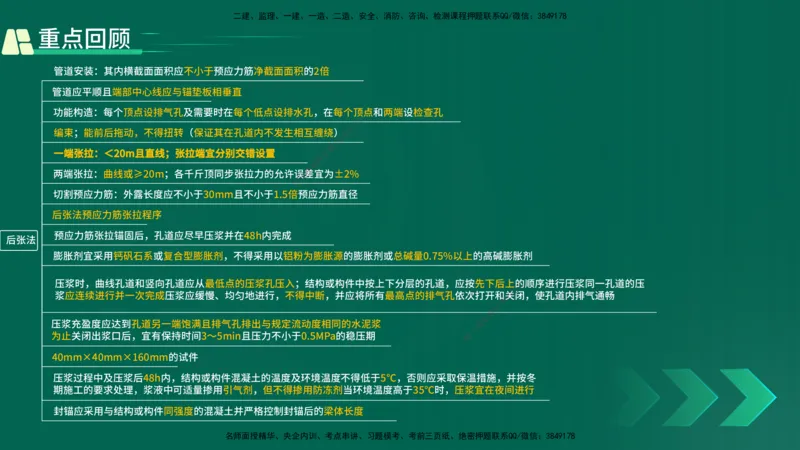

（1）一般规定后张法施工规定
规格 其内横截面面积应不小于预应力筋净截面面积的2倍
8
7
1
钢管宜不大于1.0m；波纹管9 宜不大于0.8m
4
8
3
定位 信
微
管道应平顺且端部中心系线应与锚垫板相垂直
联
管道安装 题
押
连接 大一级同类管道（准5～7倍）
精
每个顶点设排气孔及 需要时在每个低点设排水孔
功能构造
在每个顶点和两端设检 查孔
应采用通孔器或压气、压水 等方法对孔道进行检查，如发现孔道
抽芯法制孔 抽芯后检查
堵塞或有残留物或与邻孔有串通 ，应及时处理
8
预应力筋安 浇筑混凝土前
1
7
9
编束；能前后拖动，不得扭转（保证 其在孔道内不发8生4相互缠绕）
信
3
装 浇筑混凝土后 微
系
联
一
锚具等安装 应防止锚具偏出止口；夹片的外露长度基本 一致唯
养护条件 80%，80%，5d
张拉 一端张拉 ＜20m且直线；张拉端宜分别交错设置
两端张拉 曲线或≥20m；各千斤顶同步张拉力的允许误差宜为±2%
切割预应力筋 外露长度应不小于30mm且不小于1.5倍预应力筋直径
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
后张法预应力筋张拉程序
预应力筋种类 张拉程序
夹片式等具
钢绞线束、 8
7
1
有自锚性能 低松弛预应力筋：0→4初9 应力→σcon（持荷5min锚固）
8
3
钢丝束 信
微
的锚具 系
联
题
押
准
0→初应力→1精.05σcon（持荷5min）→σcon（锚固）
钢绞线束
其他锚具
钢丝束
0→初应力→1.05σc on（持荷5min）→0→σcon（锚固）
螺母锚固锚
螺纹钢筋 0→初应力→σcon（持荷 5min）→0→σcon（锚固）
具
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

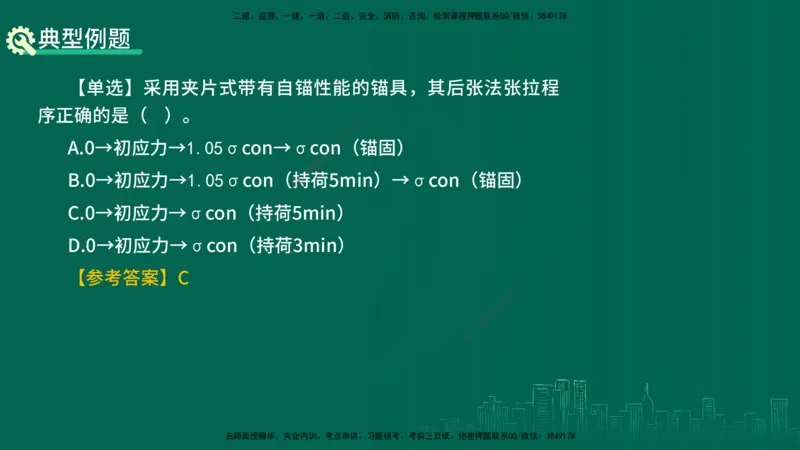

典型例题
【单选】采用夹片式带有自锚性能的锚具，其后张法张拉程
8
7
序正确的是（ ）。 9 1
4
8
3
信
1.05σ σ
微
系
A.0→初应力→ con→ c联on（锚固）
题
押
1.05σ 准 σ
精
B.0→初应力→ con（持 荷5min）→ con（锚固）
σ
C.0→初应力→ con（持荷5min ）
σ
D.0→初应力→ con（持荷3min）
8
【参考答案】C 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

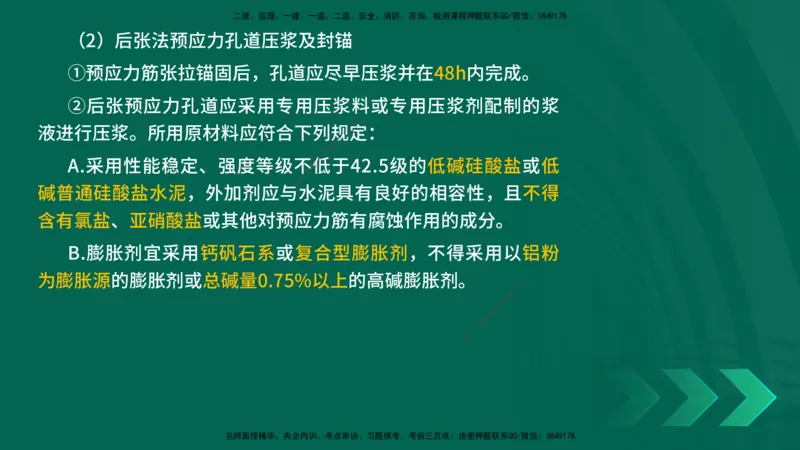

（2）后张法预应力孔道压浆及封锚
①预应力筋张拉锚固后，孔道应尽早压浆并在48h内完成。
②后张预应力孔道应采用专用压浆料8 或专用压浆剂配制的浆
7
1
9
4
8
3
信
液进行压浆。所用原材料应符合下列微规定：
系
联
题
押
A.采用性能稳定、强度等级不准 低于42.5级的低碱硅酸盐或低
精
碱普通硅酸盐水泥，外加剂应与水 泥具有良好的相容性，且不得
含有氯盐、亚硝酸盐或其他对预应力筋 有腐蚀作用的成分。
B.膨胀剂宜采用钙矾石系或复合型膨胀剂，不得采用以铝粉
8
为膨胀源的膨胀剂或总碱量0.75%以上的高碱 膨胀剂。 9 1
7
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①压浆时，曲线孔道和竖向孔道应从最低点的压浆孔压入；
结构或构件中按上下分层的孔道，应按先下后上的顺序进行压浆。
同一孔道的压浆应连续进行并一次完成。压浆应缓慢、均匀地进
8
7
1
9
4
行，不得中断，并应将所有最高点的排3 8 气孔依次打开和关闭，使
信
微
系
联
孔道内排气通畅。 题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

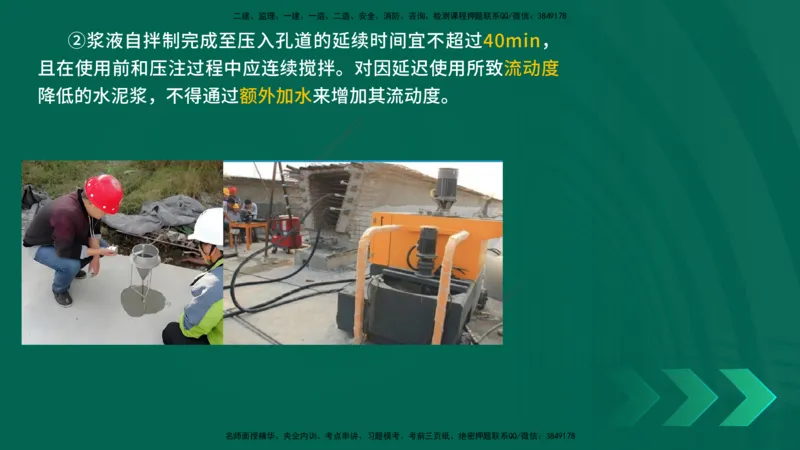

②浆液自拌制完成至压入孔道的延续时间宜不超过40min，
且在使用前和压注过程中应连续搅拌。对因延迟使用所致流动度
降低的水泥浆，不得通过额外加水来增加其流动度。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

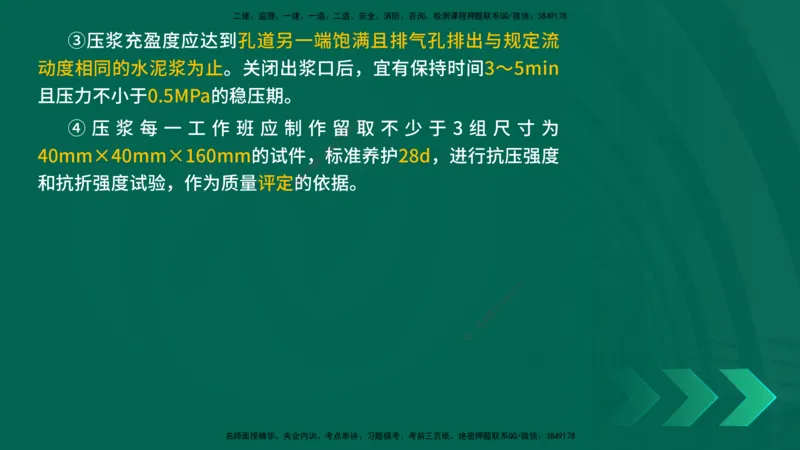

③压浆充盈度应达到孔道另一端饱满且排气孔排出与规定流
动度相同的水泥浆为止。关闭出浆口后，宜有保持时间3～5min
且压力不小于0.5MPa的稳压期。
8
7
1
9
4
8
3
④ 压 浆 每 一 工 作 班 应 制 作 信留 取 不 少 于 3 组 尺 寸 为
微
系
联
题
40mm×40mm×160mm的试件押，标准养护28d，进行抗压强度
准
精
和抗折强度试验，作为质量评定的依据。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
⑤压浆过程中及压浆后48h内，结构或构件混凝土的温度及环
境温度不得低于5℃，否则应采取保温措施，并按冬期施工的要
求处理，浆液中可适量掺用引气剂，但不得掺用防冻剂。当环境
8
7
1
9
4
温度高于35℃时，压浆宜在夜间进行。3 8
信
微
系
联
题
⑥需要封锚的锚具，应在压浆押完成后对梁端混凝土凿毛并将
准
精
其周围冲洗干净，设置钢筋网浇筑封锚混凝土；封锚应采用与结
构或构件同强度的混凝土并严格控制封锚后的梁体长度。
8
1
7
9
8
4
信
3
微
系
连 连联
一
唯
续 续
梁 梁
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
预应力材料及预应力管道
室外：（下垫上盖）垫以枕木、覆盖苫布（≤6月）
重点回顾
进场：厂家：出厂合格证和质量证明书
预应力材料及预应力管道 锚具等：外观检查、尺寸检验、硬度检验、静载锚固性能试验
预应力管道：外观、尺寸、径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏
8
7
1
9
预应力筋用锚具8 4产品应配套使用（同一生产厂）
3
信
微
系
联
同环境、同条件养护试题块
押
混凝土浇筑 准
精
张拉用千斤顶与压力表 应配套标定、配套使用应重新进行标定：
使用时间超过6个月；
张拉次数超过300次；
3.3.3 预应力
使用过程中千斤顶或压力表出现异常 情况；
8
千斤顶检修或更换配件后 9 1
7
施加预应力
信
3 8
4
作用线与预应力筋的轴线重合一致 微
系
联
一
实际伸长值与理论伸长值的差值应控制在±6%以内 唯
初应力宜为σcon的10%～25%
∆LS=∆L1+∆L2
先张法
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
后张法二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

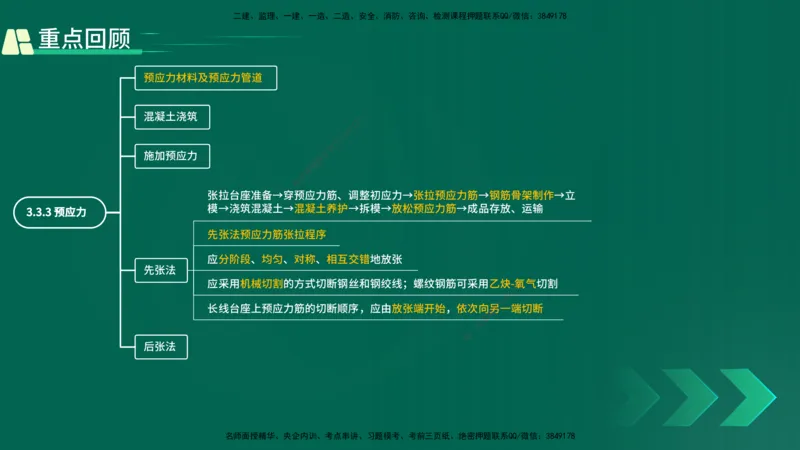

重点回顾
预应力材料及预应力管道
8
7
混凝土浇筑 1
9
4
8
3
信
微
系
联
施加预应力 题
押
准
精
张拉台座准备→穿预应 力筋、调整初应力→张拉预应力筋→钢筋骨架制作→立
模→浇筑混凝土→混凝土养护→拆模→放松预应力筋→成品存放、运输
3.3.3 预应力
先张法预应力筋张拉程序
应分阶段、均匀、对称、相互交错地 放张
先张法
8
应采用机械切割的方式切断钢丝和钢绞线 ；螺纹钢筋可采用乙炔9 1-
7
氧气切割
8
4
信
3
微
长线台座上预应力筋的切断顺序，应由放张端开 始，依次向系另一端切断
联
一
唯
后张法
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
重点回顾
管道安装：其内横截面面积应不小于预应力筋净截面面积的2倍
管道应平顺且端部中心线应与锚垫板相垂直
功能构造：每个顶点设排气孔及需要时在每个低点设排水孔，在每个7顶8点和两端设检查孔
1
9
4
8
3
编束；能前后拖动，不得扭转（保证其在孔道内不发生相互缠绕信）
微
系
联
一端张拉：＜20m且直线；张拉端宜分别交错设置 题
押
准
两端张拉：曲线或≥20m；各千斤顶同步张拉力的允许精误差宜为±2%
切割预应力筋：外露长度应不小于30mm且不小于1.5倍预应力筋直径
后张法预应力筋张拉程序
预应力筋张拉锚固后，孔道应尽早压浆并在48h内完成
后张法
膨胀剂宜采用钙矾石系或复合型膨胀剂，不得采用以铝粉为膨胀源的膨胀 剂或总碱量0.75%以上的高碱膨胀剂
8
压浆时，曲线孔道和竖向孔道应从最低点的压浆孔压入；结构或构件中按上下分 层的孔道，应按先下后上9 1
7
的顺序进行压浆同一孔道的压
8
4
浆应连续进行并一次完成压浆应缓慢、均匀地进行，不得中断，并应将所有最高点 的排气孔依次打开信和3关闭，使孔道内排气通畅
微
系
联
一
压浆充盈度应达到孔道另一端饱满且排气孔排出与规定流动度相同的水泥浆
唯
为止关闭出浆口后，宜有保持时间3～5min且压力不小于0.5MPa的稳压期
40mm×40mm×160mm的试件
压浆过程中及压浆后48h内，结构或构件混凝土的温度及环境温度不得低于5℃，否则应采取保温措施，并按冬
期施工的要求处理，浆液中可适量掺用引气剂，但不得掺用防冻剂当环境温度高于35℃时，压浆宜在夜间进行
封锚应采用与结构或构件同强度的混凝土并严格控制封锚后的梁体长度
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

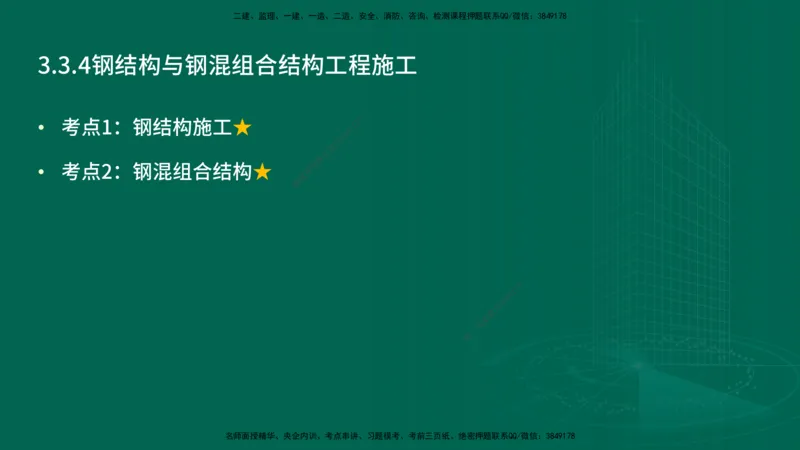

3.3.4钢结构与钢混组合结构工程施工
8
7
• 1
9
4
8
考点1：钢结构施工★ 信 3
微
系
联
题
• 押
准
精
考点2：钢混组合结构★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点1：钢结构施工
钢材 超声波探伤
进场材料
抽样检验
焊接材料 化学成 分、熔敷金属力学性能
8
7
1
9
4
8
3
室内 主要钢构件组装后24h内焊信接
微 预热范围宜为焊缝每侧100mm以上
系
焊接
联
题 冷却→外观检查→无损检测（24h）
露天 主要钢构件组装后12押h内焊接
准
精
冷矫 环境温度宜不低于5℃ 时效冲击值不满足要求，不得矫正
矫正
热矫 600～800℃ 严禁过烧，不宜在同一部位多次重复加热
①未经试拼装检验合格，不得 成批生产
②试拼时钢构件应解除与胎架间的临时连接，处于自由状态
试拼装
③试拼装应采用试孔器检查所有螺栓 孔；试拼装检验应在8无日照影响的条件下进
1
7
9
8
4
行，并应有详细的检查记录 信 3
微
系
联
采用扭矩法施一拧高强度螺栓连接副时，初拧、
唯
板束刚度大、缝隙大开始；从中间 复拧和终拧 应在同一工作日内完成。初拧扭
高强度螺栓
部分向四周的边缘 矩宜为终拧扭矩的50%，复拧扭矩等于初拧
工地连接
扭矩。
焊接 工地焊接应在除锈后的12h内进行
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
考点2：钢混组合结构

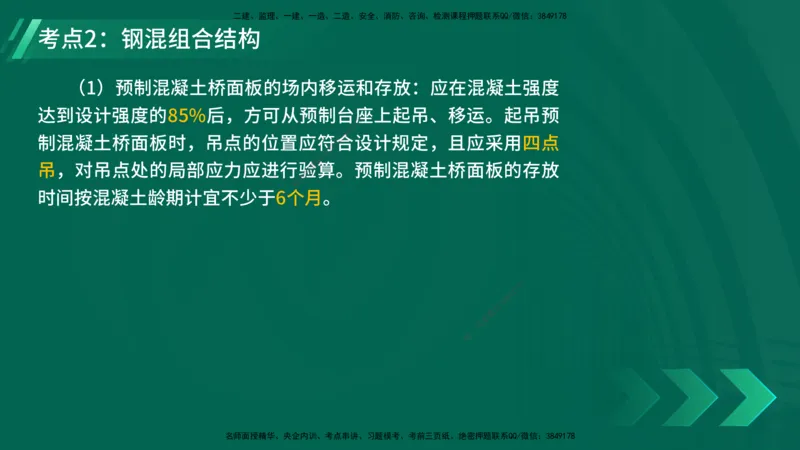

（1）预制混凝土桥面板的场内移运和存放：应在混凝土强度
8
7
达到设计强度的85%后，方可从预制台9 1座上起吊、移运。起吊预
4
8
3
信
微
系
制混凝土桥面板时，吊点的位置应符合设计规定，且应采用四点
联
题
押
准
吊，对吊点处的局部应力应进行精验算。预制混凝土桥面板的存放
时间按混凝土龄期计宜不少于6个月。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）混凝土湿接缝的现场浇筑施工尚应符合下列规定：
①浇筑湿接缝混凝土前，应对安装过程中变形的连接钢筋和
剪力钉予以校正和调直。
8
7
1
9
4
8
3
信
②浇筑湿接缝混凝土时，应振捣微充分，湿接缝混凝土的顶面
系
联
题
押
宜比预制安装桥面板略高出2～3mm；浇筑完成后，应对混凝土
准
精
的顶面进行拉毛或采取其他增加粗 糙度的处理措施。
8
1
7
9
8
4
信
3
微
系
联
一
唯
剪力钉
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

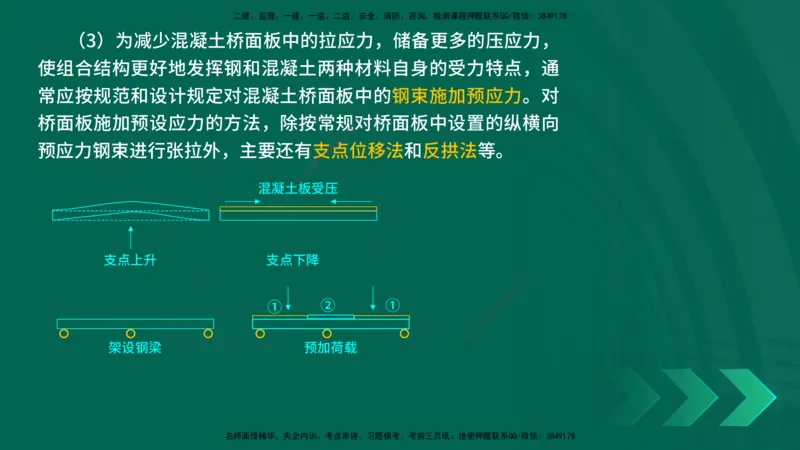

（3）为减少混凝土桥面板中的拉应力，储备更多的压应力，
使组合结构更好地发挥钢和混凝土两种材料自身的受力特点，通
常应按规范和设计规定对混凝土桥面板中的钢束施加预应力。对
8
7
1
9
4
桥面板施加预设应力的方法，除按常规3 8 对桥面板中设置的纵横向
信
微
系
联
预应力钢束进行张拉外，主要还有题支点位移法和反拱法等。
押
准
精
混凝土板 受压
支点上升 支点下降
8
1
7
9
8
4
信
3
微
① ② ① 系
联
一
唯
架设钢梁 预加荷载
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（4）钢-混凝土接头
接头混凝土的强度、弹性模量（或龄期）应符合设计规定；
设计未规定时，混凝土的强度应不低于设计强度的85%，弹性模
8
7
1
9
4
8
3
量应不低于混凝土28d弹性模量的85信%，采用混凝土龄期代替弹
微
系
联
题
性模量控制时宜不少于7d。 押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

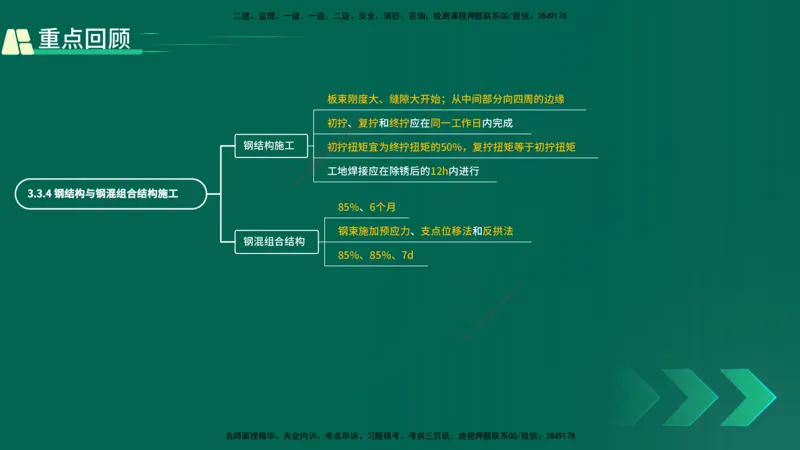

重点回顾
板束刚度大、缝隙大开始；从中间部分向四周的边缘
8
7
1
9
初拧4、复拧和终拧应在同一工作日内完成
8
3
信
微
钢结构施工 联 系 初拧扭矩宜为终拧扭矩的50%，复拧扭矩等于初拧扭矩
题
押
准
精 工地焊接应在除锈后的12h内进行
3.3.4 钢结构与钢混组合结构施工
85%、6个月
钢 束施加预应力、支点位移法和反拱法
钢混组合结构
85%、 85%、7d
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.4 桥梁下部结构施工
8
7
• 1
9
4
8
3.4.1 桩基础施工 信 3
微
系
联
题
• 押
准
精
3.4.2 沉井施工
•
3.4.3 地下连续墙施工
•
3.4.4 基坑施工
8
1
7
9
8
4
•
信
3
微
3.4.5 浅基础与承台施工 系
联
一
唯
•
3.4.6 桥墩与桥台施工
•
3.4.7 圬工结构施工
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.4.1 桩基础施工
8
7
• 1
9
4
8
考点1：沉入桩★★ 信 3
微
系
联
题
• 押
准
精
考点2：钻孔灌注桩施工★★★★
•
考点3：挖孔桩施工★★★
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

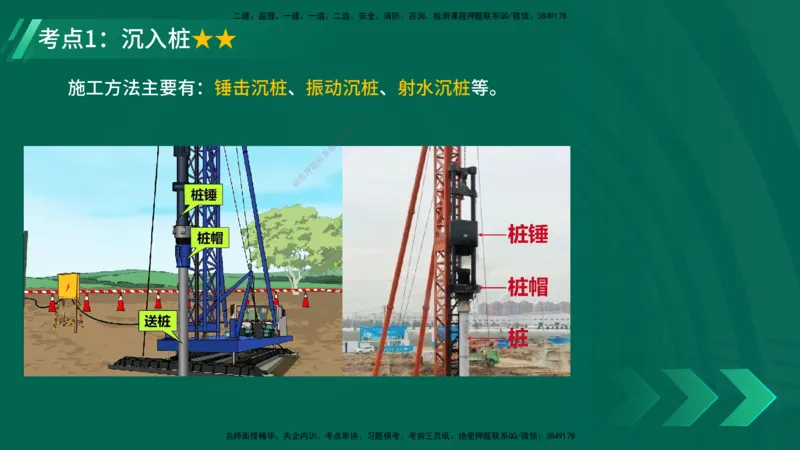

考点1：沉入桩★★
施工方法主要有：锤击沉桩、振动沉桩、射水沉桩等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

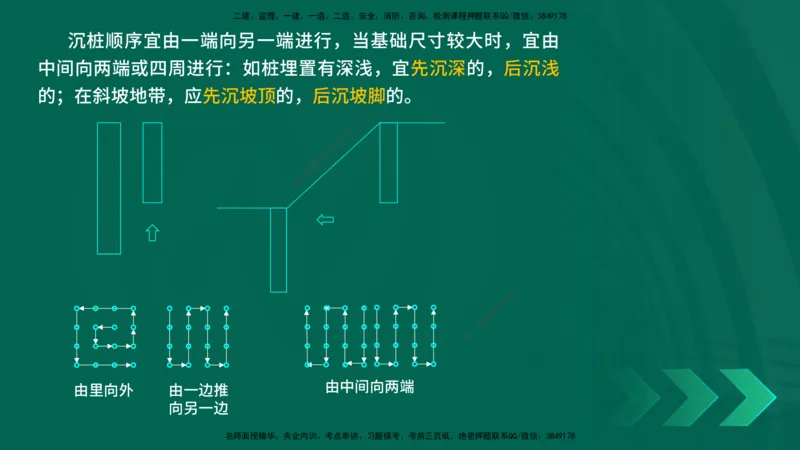

沉桩顺序宜由一端向另一端进行，当基础尺寸较大时，宜由
中间向两端或四周进行：如桩埋置有深浅，宜先沉深的，后沉浅
的；在斜坡地带，应先沉坡顶的，后沉坡脚的。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
由中间向两端
由里向外 由一边推
向另一边
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（一）锤击沉桩
（1）沉桩过程若遇到贯入度剧变，桩身突然发生倾斜、移位
或有严重回弹，桩顶出现严重裂缝、破碎、桩身开裂等情况，应
8
7
1
9
4
8
3
暂停沉桩并查明原因，采取有效措施后信 方可继续沉桩。
微
系
联 水
题
押
锤击沉桩控制
准
精
黏土 黏土
①设计桩尖土层为一般黏性土时 ，应以高程控制。
②设计桩尖土层为砾石、密实砂土或风化岩时，应以贯入度
控制。
8
1
7
9
③设计桩尖土层为硬塑状黏性土或粉细砂 时，应以高
8
4程控制
信
3
微
系
为主，贯入度作为校核。 联
唯
一 砂 砂
发生“假极限”“吸入”“上浮”现象的桩，应进行复打。
水压增大
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

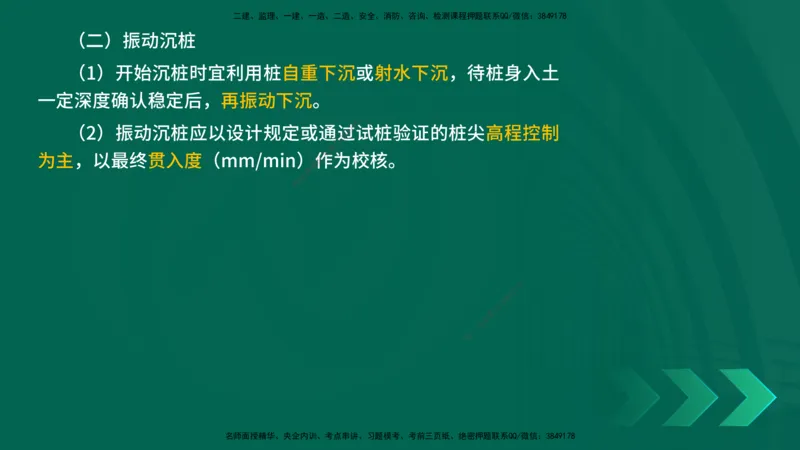

（二）振动沉桩
（1）开始沉桩时宜利用桩自重下沉或射水下沉，待桩身入土
一定深度确认稳定后，再振动下沉。
8
7
1
9
4
8
3
信
（2）振动沉桩应以设计规定或通微过试桩验证的桩尖高程控制
系
联
题
押
为主，以最终贯入度（mm/min）作为校核。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

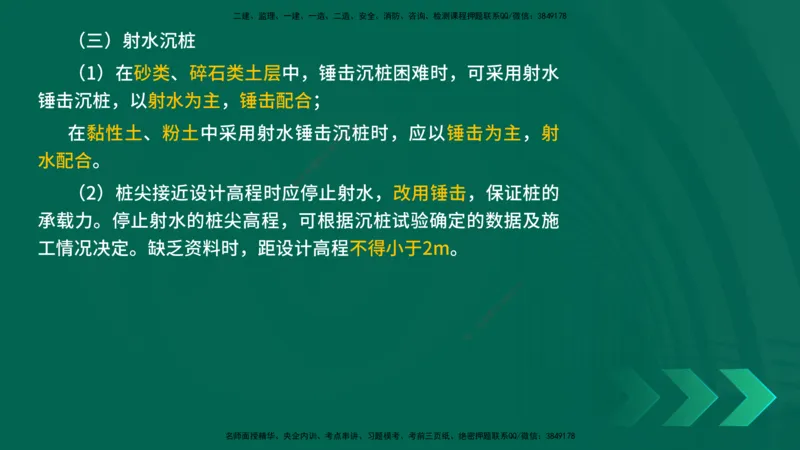

（三）射水沉桩
（1）在砂类、碎石类土层中，锤击沉桩困难时，可采用射水
锤击沉桩，以射水为主，锤击配合；
8
7
1
9
4
8
3
信
在黏性土、粉土中采用射水锤击微沉桩时，应以锤击为主，射
系
联
题
押
水配合。
准
精
（2）桩尖接近设计高程时应停 止射水，改用锤击，保证桩的
承载力。停止射水的桩尖高程，可根据 沉桩试验确定的数据及施
工情况决定。缺乏资料时，距设计高程不得 小于2m。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
典型例题
【单选】对于沉入桩施工，说法错误的是（ ）。
8
7
1
9
A.设计桩尖土层为砾石、密实砂土8 4或风化岩时，应以贯入度
3
信
微
系
控制 联
题
押
准
精
B.宜由一端向另一端进行，当 基础尺寸较大时，宜由四周向
中间进行
C.如桩埋置有深浅，宜先沉深的，后沉浅的
D.在斜坡地带，应先沉坡顶的，后沉坡脚 的 8
1
7
9
8
4
信
3
微
【参考答案】B 系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
重点回顾
施工方法主要有：锤击沉桩、振动沉桩、射水沉桩等
8
宜先沉深的，后沉浅的；在斜坡地带，应先沉坡1 7顶的，后沉坡脚的
9
4
8
3
信
（一）锤击沉桩 微
系
联
①设计桩尖土层为一般黏性土时，应以高题程控制
押
准
精
②设计桩尖土层为砾石、密实砂土或风化岩时，应以贯入度控制
③设计桩尖土层为硬塑状黏性土或粉细砂时，应以高程控制为主，贯入度作为校核
沉入桩 发生“假极限”“吸入”“上浮”现象的桩，应进行复打
（二）振动沉桩
振动沉桩应以设计规定或通过试桩验证的桩尖高程控 制为主，以最终贯入度作为校核
8
1
7
（三）射水沉桩
8
4 9
信
3
微
在砂类、碎石类土层中，锤击沉桩困难时，可采用射水锤击沉 桩，以射系水为主，锤击配合
联
一
唯
在黏性土、粉土中采用射水锤击沉桩时，应以锤击为主，射水配 合
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

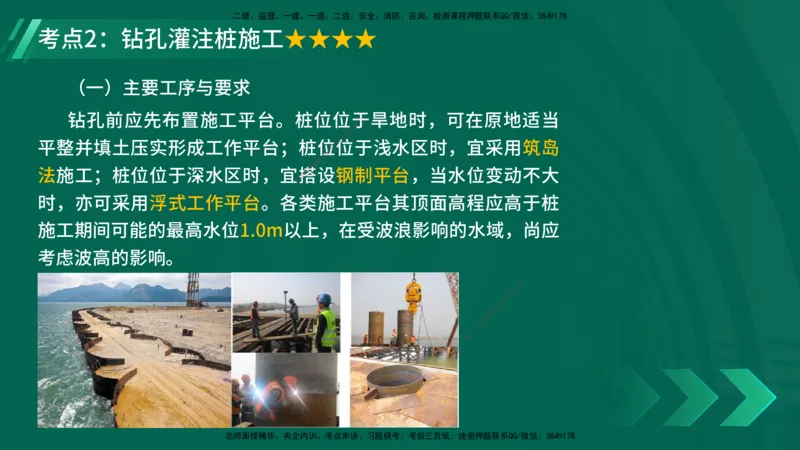

考点2：钻孔灌注桩施工★★★★
（一）主要工序与要求
8
7
1
9
钻孔前应先布置施工平台。桩位位8 4于旱地时，可在原地适当
3
信
微
系
平整并填土压实形成工作平台；桩联位位于浅水区时，宜采用筑岛
题
押
准
精
法施工；桩位位于深水区时，宜搭设钢制平台，当水位变动不大
时，亦可采用浮式工作平台。各类施 工平台其顶面高程应高于桩
施工期间可能的最高水位1.0m以上，在 受波浪影响的水域，尚应
考虑波高的影响。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

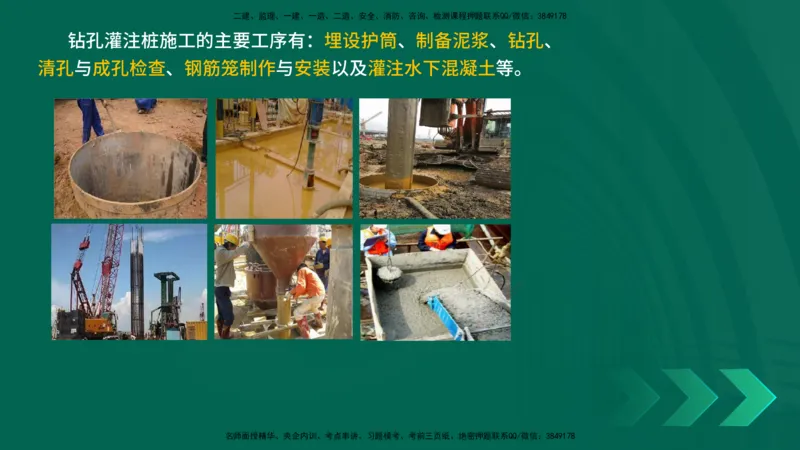

钻孔灌注桩施工的主要工序有：埋设护筒、制备泥浆、钻孔、
清孔与成孔检查、钢筋笼制作与安装以及灌注水下混凝土等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（1）埋设护筒
护筒能稳定孔壁，防止塌孔，还有隔离地表水、保护孔口地
面、固定桩孔位置和起到钻头导向作用等。护筒的设置应符合下
8
7
1
9
4
8
3
列规定： 信
微
系
联
题
押
①护筒顶宜高于地面0.3m或水面1.0～2.0m，同时应高于桩
准
精
顶设计高程1m。
②护筒的埋置深度在旱地或筑岛处 宜为2～4m。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

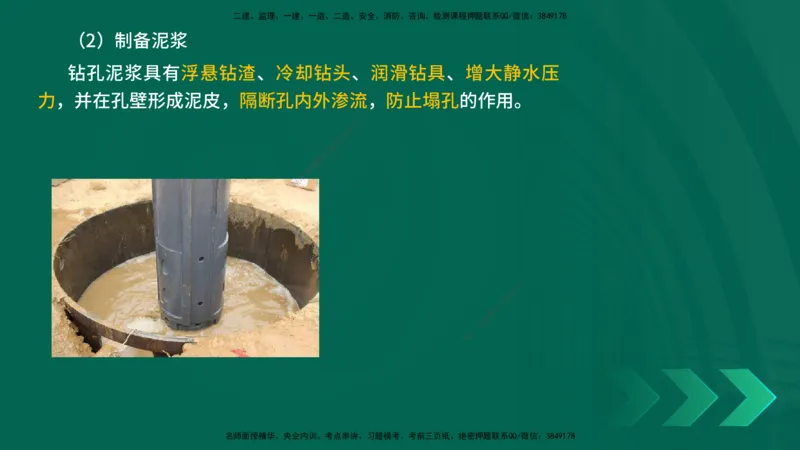

（2）制备泥浆
钻孔泥浆具有浮悬钻渣、冷却钻头、润滑钻具、增大静水压
力，并在孔壁形成泥皮，隔断孔内外渗流，防止塌孔的作用。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

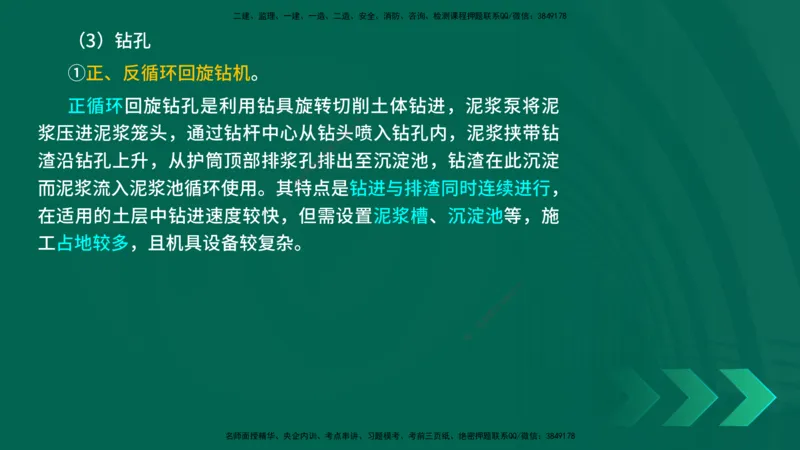

（3）钻孔
①正、反循环回旋钻机。
正循环回旋钻孔是利用钻具旋转切削8 土体钻进，泥浆泵将泥
7
1
9
4
8
3
信
浆压进泥浆笼头，通过钻杆中心从钻微头喷入钻孔内，泥浆挟带钻
系
联
题
押
渣沿钻孔上升，从护筒顶部排浆孔排出至沉淀池，钻渣在此沉淀
准
精
而泥浆流入泥浆池循环使用。其特 点是钻进与排渣同时连续进行，
在适用的土层中钻进速度较快，但需 设置泥浆槽、沉淀池等，施
工占地较多，且机具设备较复杂。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

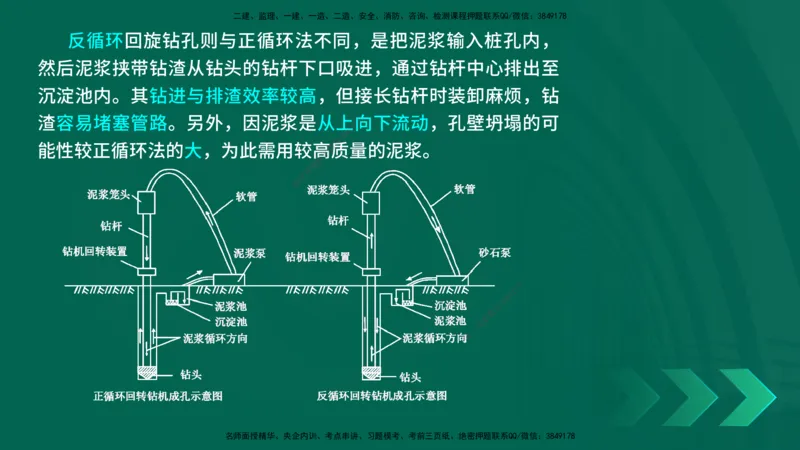

反循环回旋钻孔则与正循环法不同，是把泥浆输入桩孔内，
然后泥浆挟带钻渣从钻头的钻杆下口吸进，通过钻杆中心排出至
沉淀池内。其钻进与排渣效率较高，但接长钻杆时装卸麻烦，钻
8
7
1
9
4
渣容易堵塞管路。另外，因泥浆是从上3 8 向下流动，孔壁坍塌的可
信
微
系
联
能性较正循环法的大，为此需用较题高质量的泥浆。
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

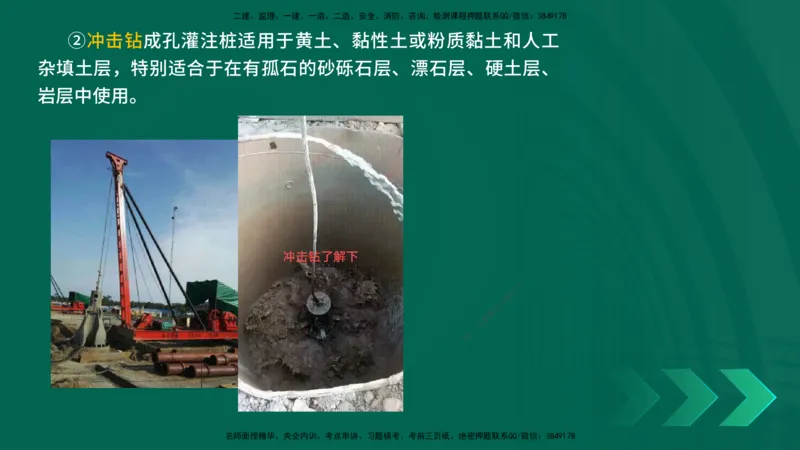

②冲击钻成孔灌注桩适用于黄土、黏性土或粉质黏土和人工
杂填土层，特别适合于在有孤石的砂砾石层、漂石层、硬土层、
岩层中使用。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
③旋挖钻机钻孔一般适用黏土、粉土、砂土、淤泥质土、人
工回填土及含有部分卵石、碎石的地层。对于具有大扭矩动力头
和自动内锁式伸缩钻杆的钻机，可适用微风化岩层的钻孔施工。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

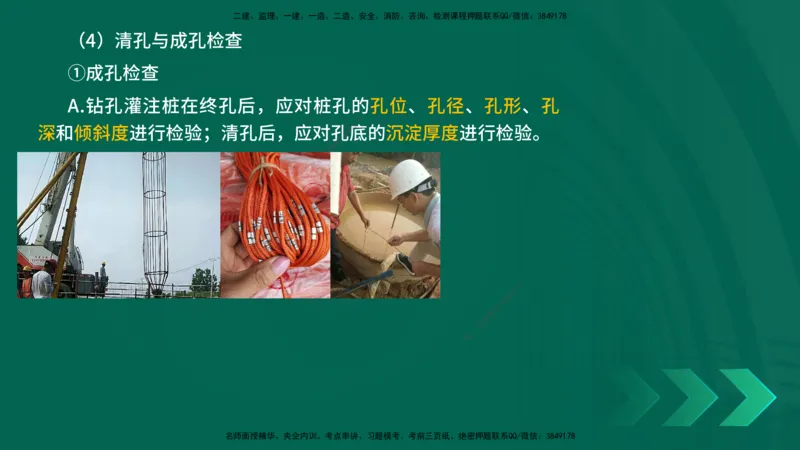

（4）清孔与成孔检查
①成孔检查
A.钻孔灌注桩在终孔后，应对桩孔的8 孔位、孔径、孔形、孔
7
1
9
4
8
3
信
深和倾斜度进行检验；清孔后，应对微孔底的沉淀厚度进行检验。
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

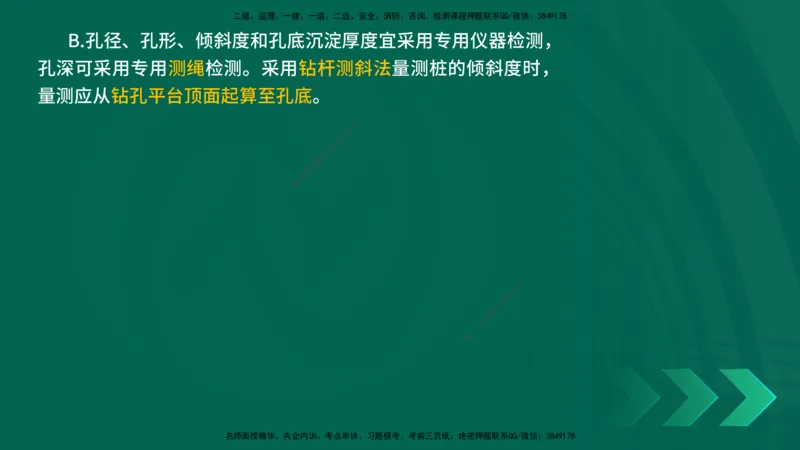

B.孔径、孔形、倾斜度和孔底沉淀厚度宜采用专用仪器检测，
孔深可采用专用测绳检测。采用钻杆测斜法量测桩的倾斜度时，
量测应从钻孔平台顶面起算至孔底。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

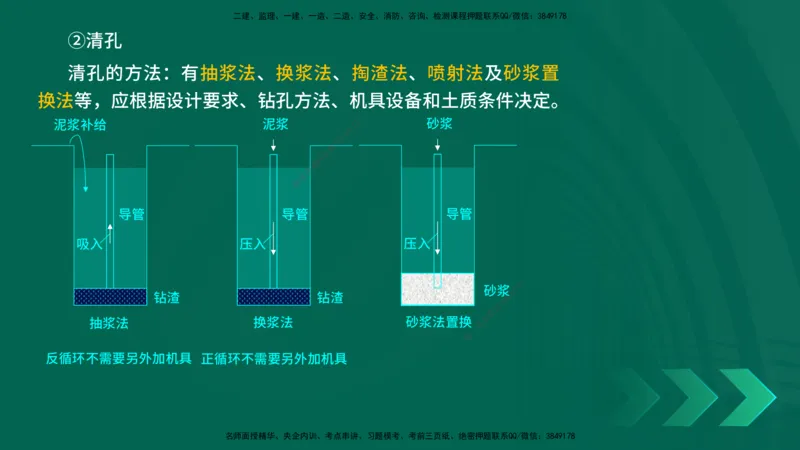

②清孔
清孔的方法：有抽浆法、换浆法、掏渣法、喷射法及砂浆置
换法等，应根据设计要求、钻孔方法、机具设备和土质条件决定。
8
7
1
9
泥浆补给 泥浆 8 4 砂浆
3
信
微
系
联
题
押
准
精
导管 导管 导管
吸入 压入 压入
8
1
7
9
钻渣 钻渣
砂
信
浆3 8
4
微
系
联
抽浆法 换浆法 砂浆法 置换 唯 一
反循环不需要另外加机具 正循环不需要另外加机具
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

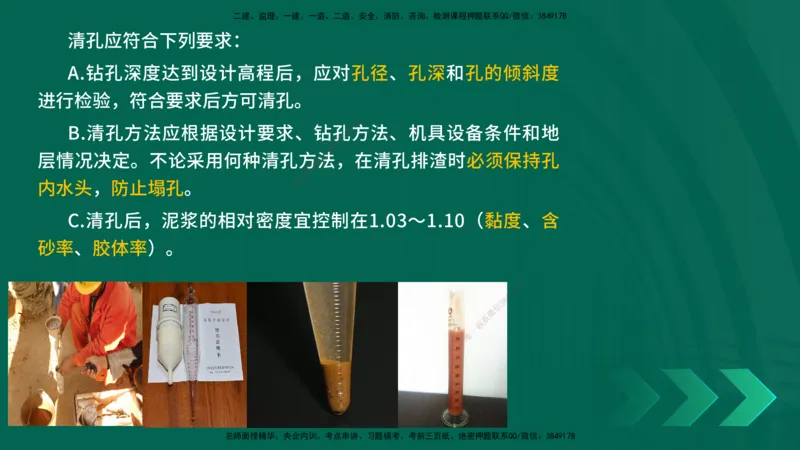

清孔应符合下列要求：
A.钻孔深度达到设计高程后，应对孔径、孔深和孔的倾斜度
进行检验，符合要求后方可清孔。
8
7
1
9
4
8
3
信
B.清孔方法应根据设计要求、钻微孔方法、机具设备条件和地
系
联
题
押
层情况决定。不论采用何种清孔方法，在清孔排渣时必须保持孔
准
精
内水头，防止塌孔。
C.清孔后，泥浆的相对密度宜控制 在1.03～1.10（黏度、含
砂率、胶体率）。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
孔底沉淀厚度应符合下列规定：
摩擦桩：桩径小于或等于1.5m；不大于200mm。桩径大于
1.5m或桩长大于40m；不大于300mm。
8
7
1
9
4
8
3
信
支承桩：不大于50mm。 微
系
联
题
押
准
精
软土层 软土 层
8
1
7
9
8
4
信
3
微
硬土层 系
联
一
唯
支撑桩
硬土层
摩擦桩
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

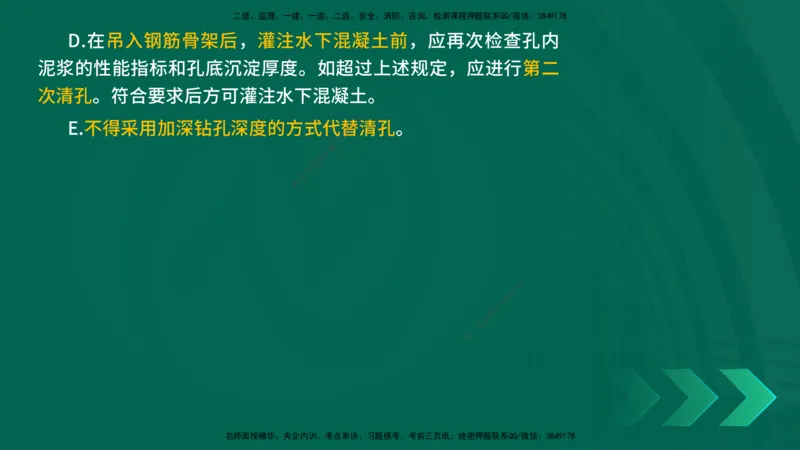

D.在吊入钢筋骨架后，灌注水下混凝土前，应再次检查孔内
泥浆的性能指标和孔底沉淀厚度。如超过上述规定，应进行第二
次清孔。符合要求后方可灌注水下混凝土。
8
7
1
9
4
8
3
E.不得采用加深钻孔深度的方式代信替清孔。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

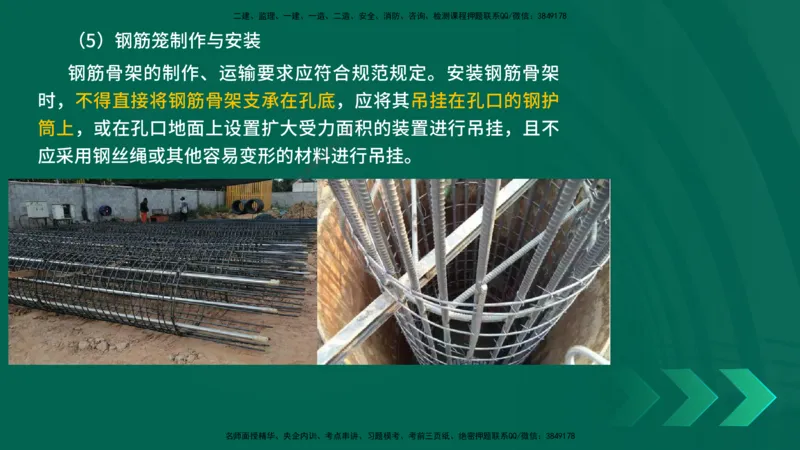

（5）钢筋笼制作与安装
钢筋骨架的制作、运输要求应符合规范规定。安装钢筋骨架
时，不得直接将钢筋骨架支承在孔底，应将其吊挂在孔口的钢护
8
7
1
9
4
8
3
筒上，或在孔口地面上设置扩大受力信面积的装置进行吊挂，且不
微
系
联
题
应采用钢丝绳或其他容易变形的材押料进行吊挂。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
