一级建造师
水利水电工程管理与实务

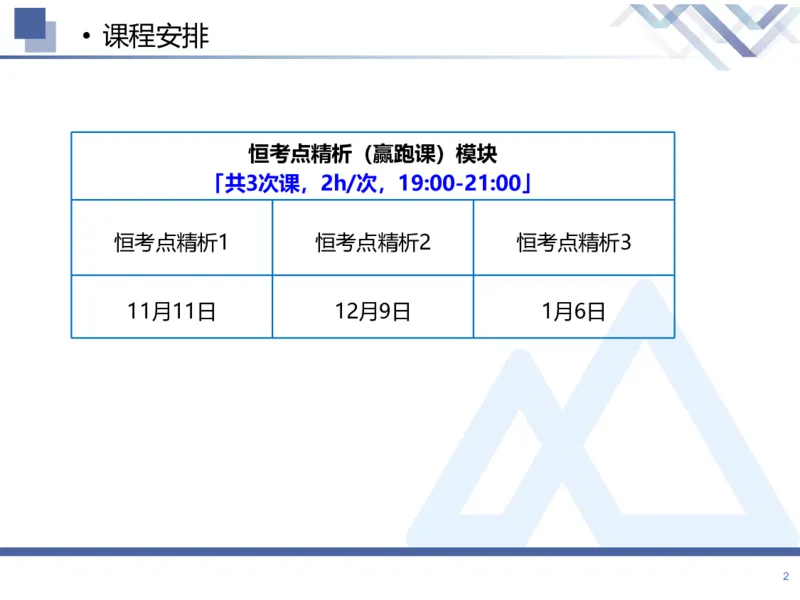

恒考点精析1 主讲老师：张芬• 课程安排

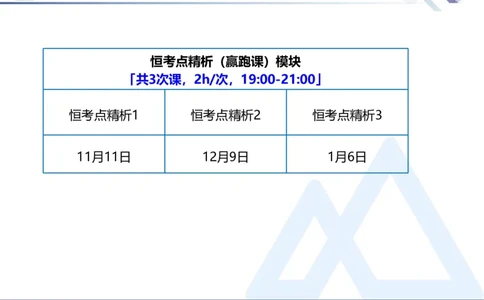

恒考点精析（赢跑课）模块
「共3次课，2h/次，19:00-21:00」
恒考点精析1 恒考点精析2 恒考点精析3
11月11日 12月9日 1月6日

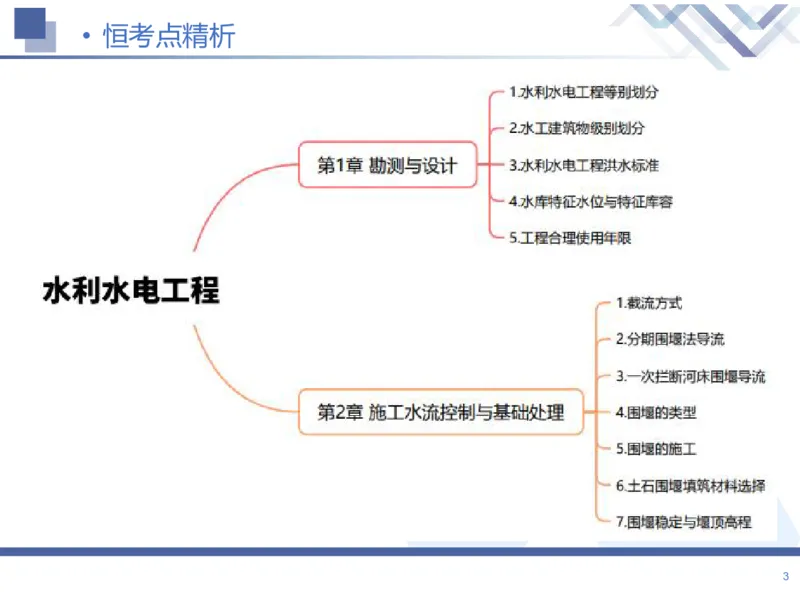

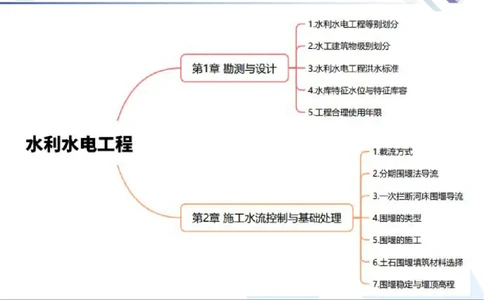

2• 恒考点精析
3• 第1章 勘测与设计

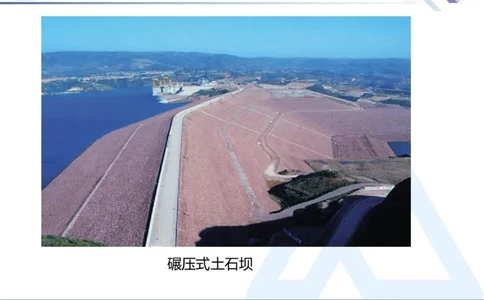

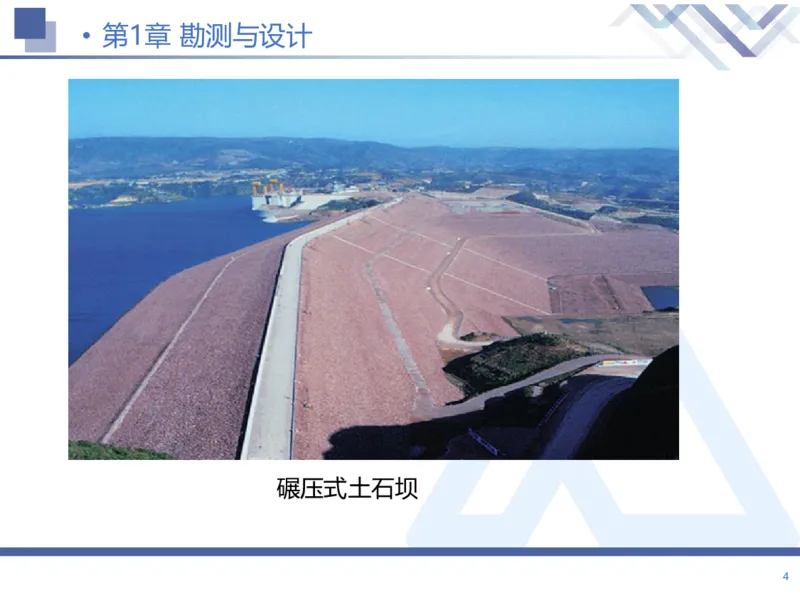

碾压式土石坝
4• 第1章 勘测与设计

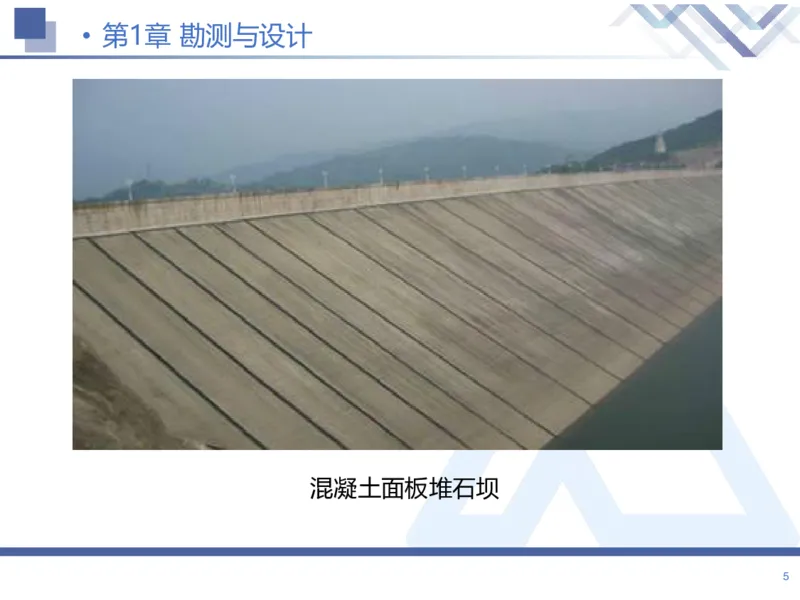

混凝土面板堆石坝
5• 第1章

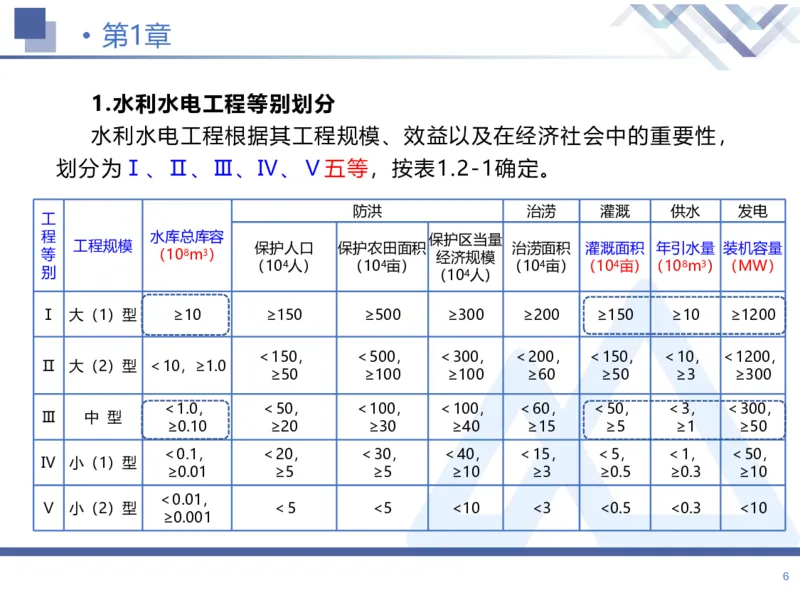

1.水利水电工程等别划分
水利水电工程根据其工程规模、效益以及在经济社会中的重要性，
划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等，按表1.2-1确定。
防洪 治涝 灌溉 供水 发电
工
程 水库总库容 保护区当量
工程规模 保护人口 保护农田面积 治涝面积 灌溉面积 年引水量 装机容量
等 （108m3） 经济规模
（104人） （104亩） （104亩） （104亩）（108m3）（MW）
别 （104人）
Ⅰ 大（1）型 ≥10 ≥150 ≥500 ≥300 ≥200 ≥150 ≥10 ≥1200
＜150， ＜500， ＜300， ＜200， ＜150， ＜10， ＜1200，
Ⅱ 大（2）型 ＜10，≥1.0
≥50 ≥100 ≥100 ≥60 ≥50 ≥3 ≥300
＜1.0， ＜50， ＜100， ＜100， ＜60， ＜50， ＜3， ＜300，
Ⅲ 中 型
≥0.10 ≥20 ≥30 ≥40 ≥15 ≥5 ≥1 ≥50
＜0.1， ＜20， ＜30， ＜40， ＜15， ＜5， ＜1， ＜50，
Ⅳ 小（1）型
≥0.01 ≥5 ≥5 ≥10 ≥3 ≥0.5 ≥0.3 ≥10
＜0.01，
Ⅴ 小（2）型 ＜5 <5 <10 <3 <0.5 <0.3 <10
≥0.001
6• 第1章
水利水电工程等别的划分主要依据水库总库容、防洪、治涝、供
水、发电等指标确定。
对于综合利用的水利水电工程，如按各综合利用项目的分等指标
确定的等别不同时，其工程等别应按其中的最高等别确定。
遵循【“就高不就低”】原则
7• 第1章

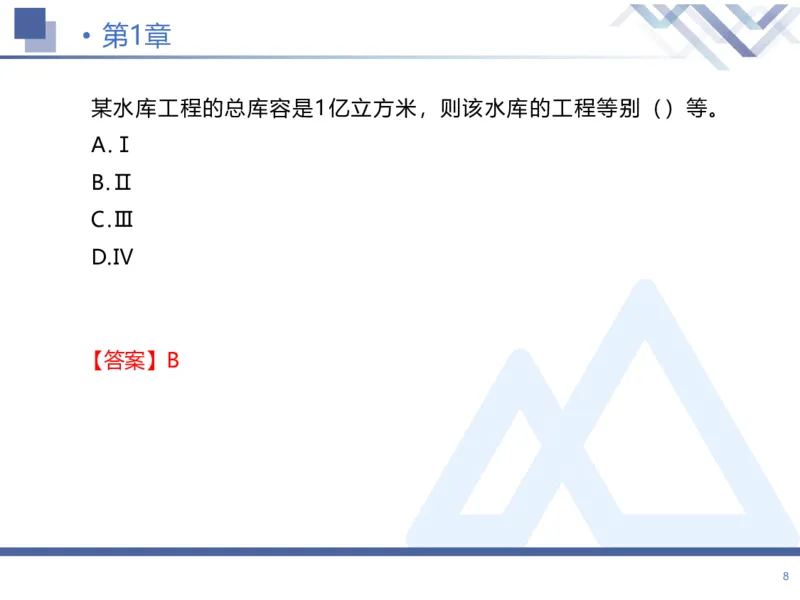

某水库工程的总库容是1亿立方米，则该水库的工程等别（）等。
A.Ⅰ
B.Ⅱ
C.Ⅲ
D.Ⅳ
【答案】B
8• 第1章

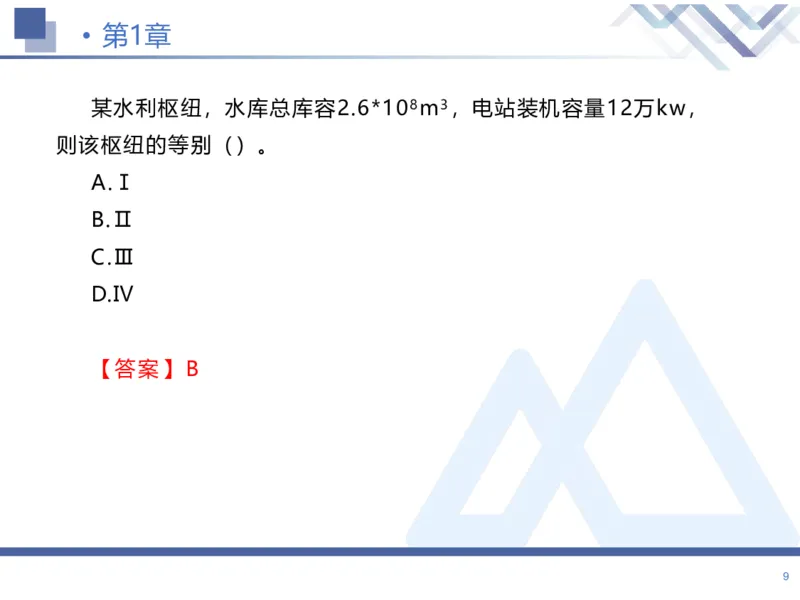

某水利枢纽，水库总库容2.6*108m3，电站装机容量12万kw，
则该枢纽的等别（）。
A.Ⅰ
B.Ⅱ
C.Ⅲ
D.Ⅳ
【答案】B
9• 第1章
2.水工建筑物级别划分
10• 第1章

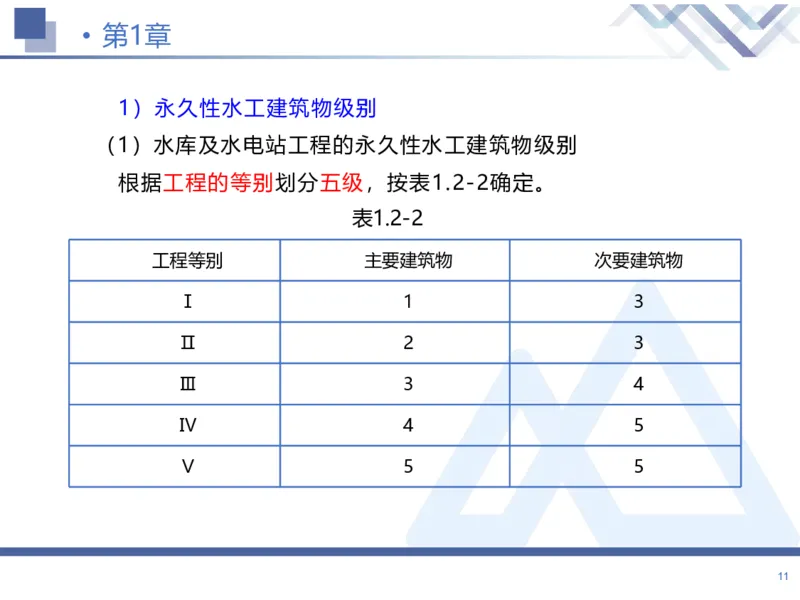

1）永久性水工建筑物级别
（1）水库及水电站工程的永久性水工建筑物级别
根据工程的等别划分五级，按表1.2-2确定。
表1.2-2
工程等别 主要建筑物 次要建筑物
Ⅰ 1 3
Ⅱ 2 3
Ⅲ 3 4
Ⅳ 4 5
Ⅴ 5 5
11• 第1章

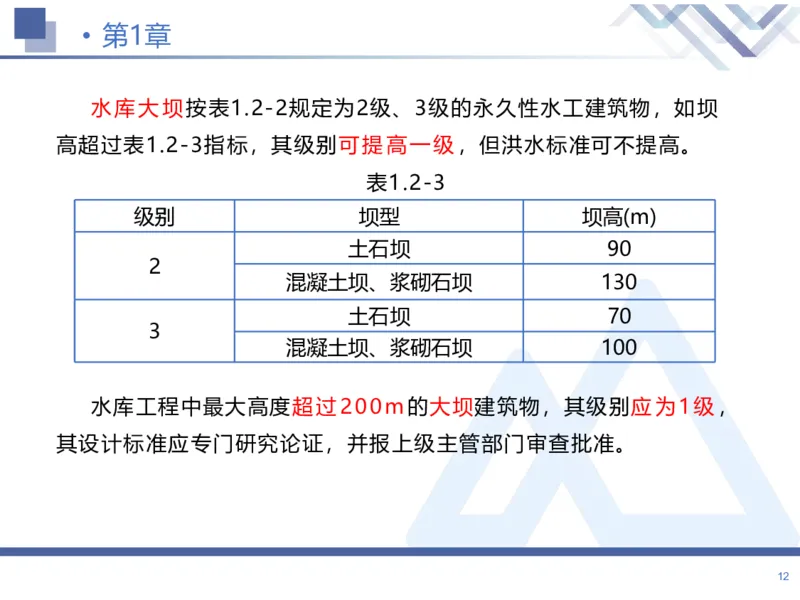

水库大坝按表1.2-2规定为2级、3级的永久性水工建筑物，如坝
高超过表1.2-3指标，其级别可提高一级，但洪水标准可不提高。
表1.2-3
级别 坝型 坝高(m)
土石坝 90
2
混凝土坝、浆砌石坝 130
土石坝 70
3
混凝土坝、浆砌石坝 100
水库工程中最大高度超过200m的大坝建筑物，其级别应为1级，
其设计标准应专门研究论证，并报上级主管部门审查批准。
12• 第1章

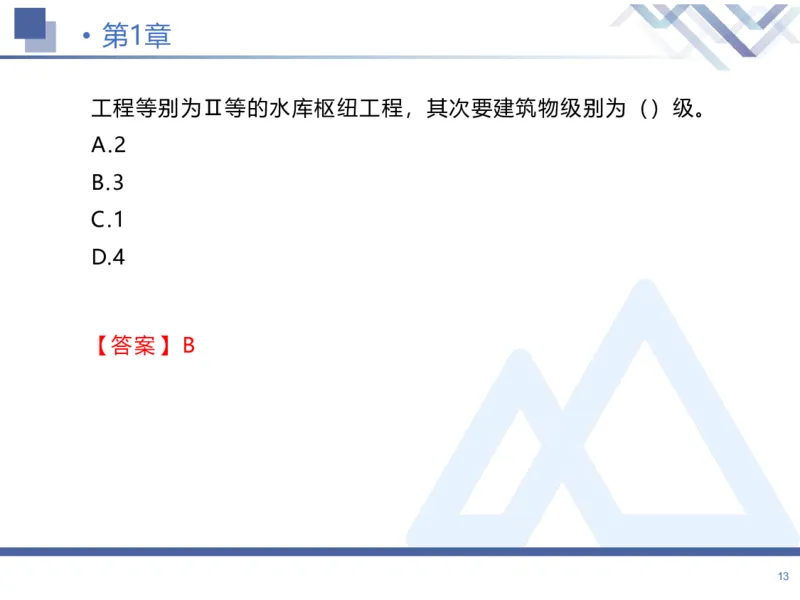

工程等别为Ⅱ等的水库枢纽工程，其次要建筑物级别为（）级。
A.2
B.3
C.1
D.4
【答案】B
13• 第1章

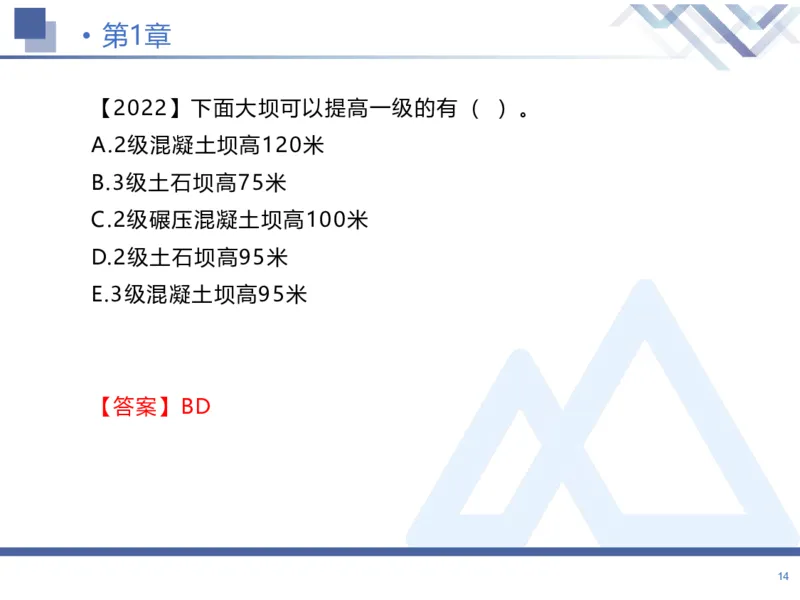

【2022】下面大坝可以提高一级的有（ ）。
A.2级混凝土坝高120米
B.3级土石坝高75米
C.2级碾压混凝土坝高100米
D.2级土石坝高95米
E.3级混凝土坝高95米
【答案】BD
14• 第1章

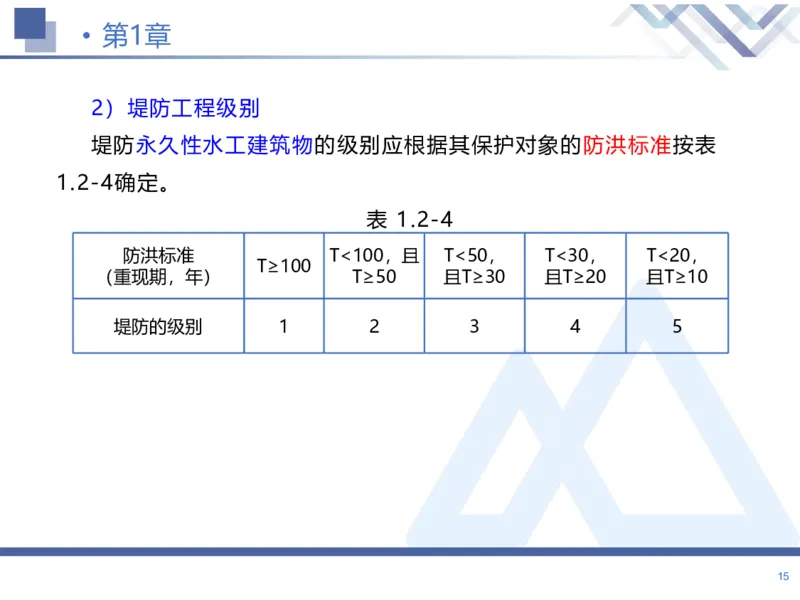

2）堤防工程级别
堤防永久性水工建筑物的级别应根据其保护对象的防洪标准按表
1.2-4确定。
表 1.2-4
防 洪 标 准 T<100，且 T<50， T<30， T<20，
T≥100
（重现期，年） T≥50 且T≥30 且T≥20 且T≥10
堤防的级别 1 2 3 4 5
15• 第1章

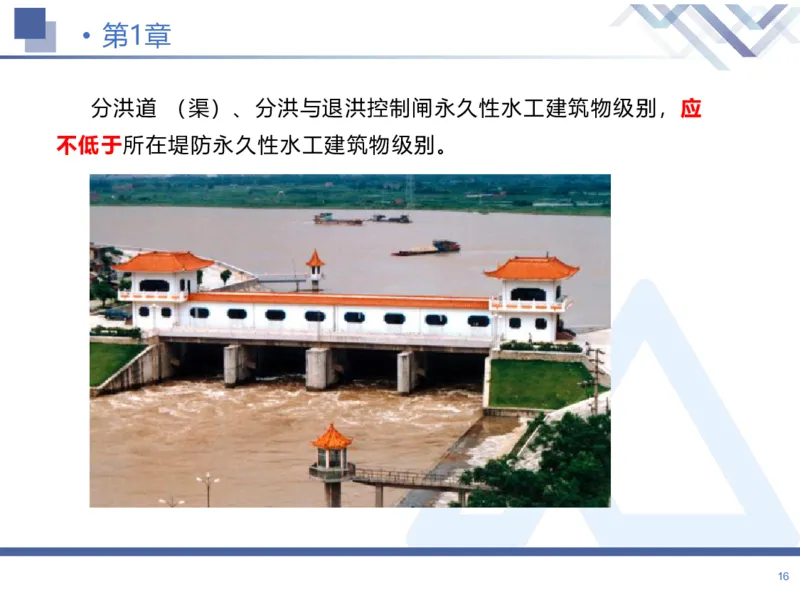

分洪道 （渠）、分洪与退洪控制闸永久性水工建筑物级别，应
不低于所在堤防永久性水工建筑物级别。
16• 第1章

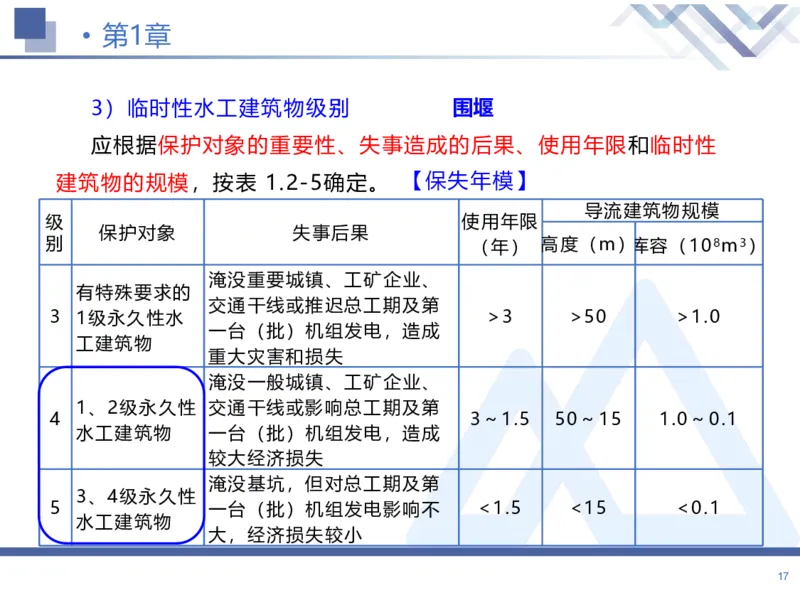

3）临时性水工建筑物级别 围堰
应根据保护对象的重要性、失事造成的后果、使用年限和临时性
建筑物的规模，按表 1.2-5确定。 【保失年模】
导流建筑物规模
级 使用年限
保护对象 失事后果
别 （年） 高度（m）库容（108m3）
淹没重要城镇、工矿企业、
有特殊要求的
交通干线或推迟总工期及第
3 1级永久性水 >3 >50 >1.0
一台（批）机组发电，造成
工建筑物
重大灾害和损失
淹没一般城镇、工矿企业、
1、2级永久性 交通干线或影响总工期及第
4 3～1.5 50～15 1.0～0.1
水工建筑物 一台（批）机组发电，造成
较大经济损失
淹没基坑，但对总工期及第
3、4级永久性
5 一台（批）机组发电影响不 <1.5 <15 <0.1
水工建筑物
大，经济损失较小
17• 第1章
【2015】根据《水利水电工程等级划分及洪水标准》，确定临
时水工建筑物级别的依据包括( )等。
A．气候环境
B．保护对象
C．失事后果
D．抗震烈度
E．使用年限
【答案】BCE
18• 第1章

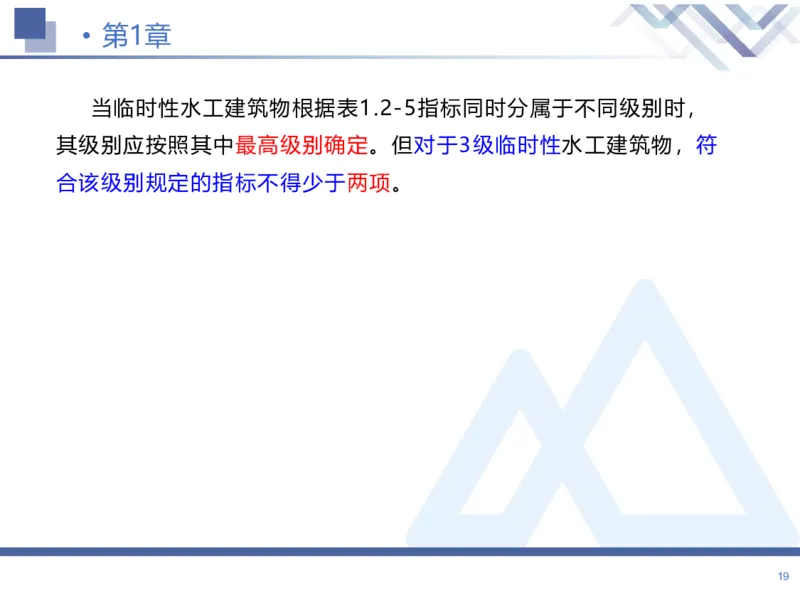

当临时性水工建筑物根据表1.2-5指标同时分属于不同级别时，
其级别应按照其中最高级别确定。但对于3级临时性水工建筑物，符
合该级别规定的指标不得少于两项。
19• 第1章
某总库容为10亿立方米的水库，则该水库工程围堰的级别为
（ ）。
A. 1级
B. 2级
C. 3级
D. 4级
【答案】D
20• 第1章

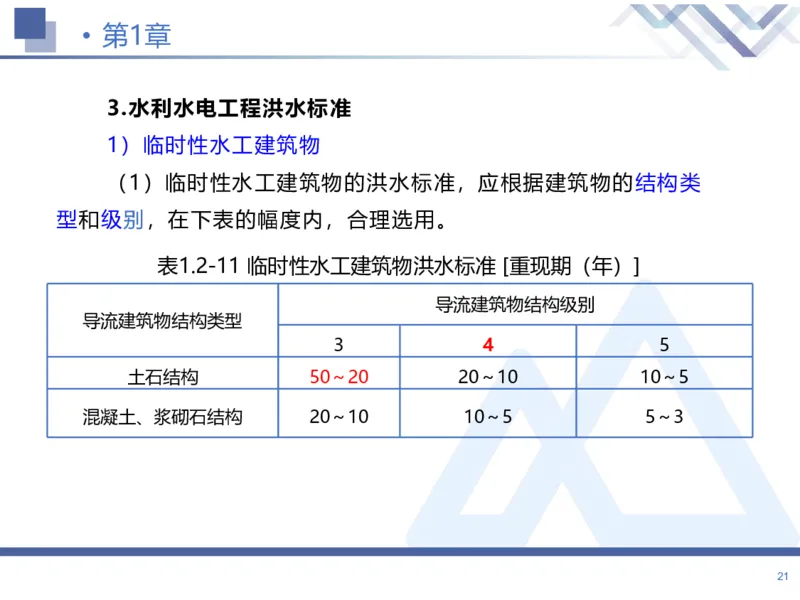

3.水利水电工程洪水标准
1）临时性水工建筑物
（1）临时性水工建筑物的洪水标准，应根据建筑物的结构类
型和级别，在下表的幅度内，合理选用。
表1.2-11 临时性水工建筑物洪水标准 [重现期（年）]
导流建筑物结构级别
导流建筑物结构类型
3 4 5
土石结构 50～20 20～10 10～5
混凝土、浆砌石结构 20～10 10～5 5～3
21• 第1章

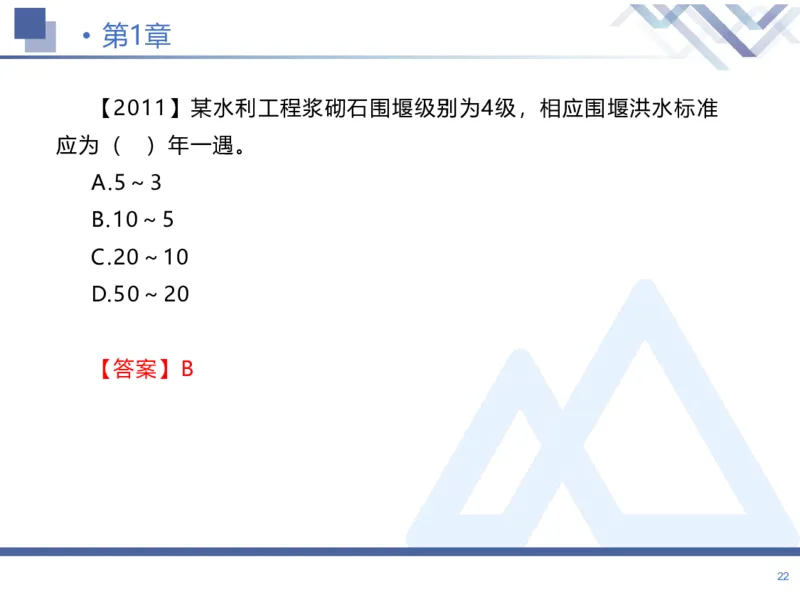

【2011】某水利工程浆砌石围堰级别为4级，相应围堰洪水标准
应为（ ）年一遇。
A.5～3
B.10～5
C.20～10
D.50～20
【答案】B
22• 第1章

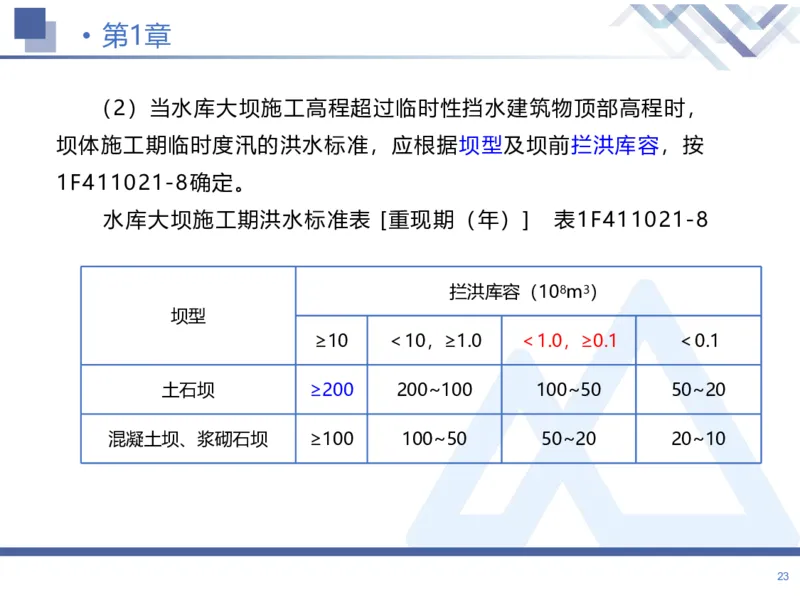

（2）当水库大坝施工高程超过临时性挡水建筑物顶部高程时，
坝体施工期临时度汛的洪水标准，应根据坝型及坝前拦洪库容，按
1F411021-8确定。
水库大坝施工期洪水标准表 [重现期（年）] 表1F411021-8
拦洪库容（108m3）
坝型
≥10 ＜10，≥1.0 ＜1.0，≥0.1 ＜0.1
土石坝 ≥200 200~100 100~50 50~20
混凝土坝、浆砌石坝 ≥100 100~50 50~20 20~10

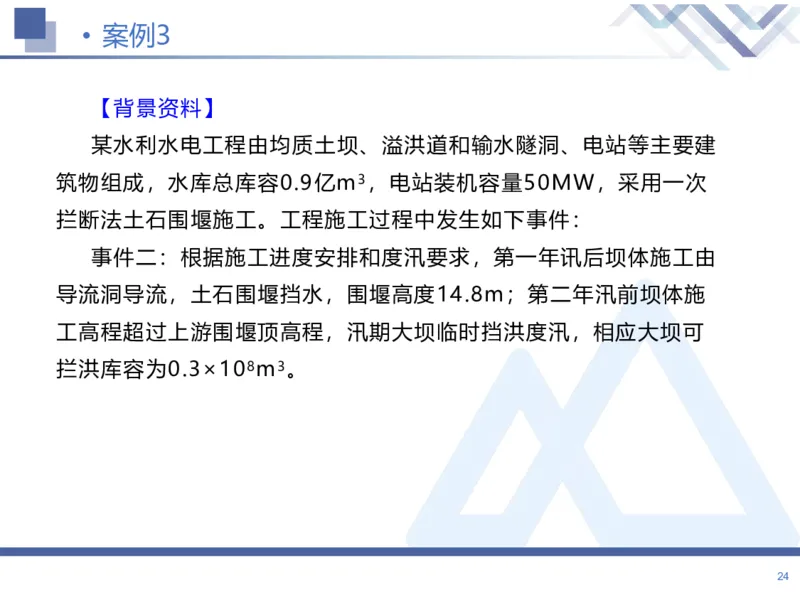

23• 案例3
【背景资料】
某水利水电工程由均质土坝、溢洪道和输水隧洞、电站等主要建
筑物组成，水库总库容0.9亿m3，电站装机容量50MW，采用一次
拦断法土石围堰施工。工程施工过程中发生如下事件：
事件二：根据施工进度安排和度汛要求，第一年讯后坝体施工由
导流洞导流，土石围堰挡水，围堰高度14.8m；第二年汛前坝体施
工高程超过上游围堰顶高程，汛期大坝临时挡洪度汛，相应大坝可
拦洪库容为0.3×108m3。

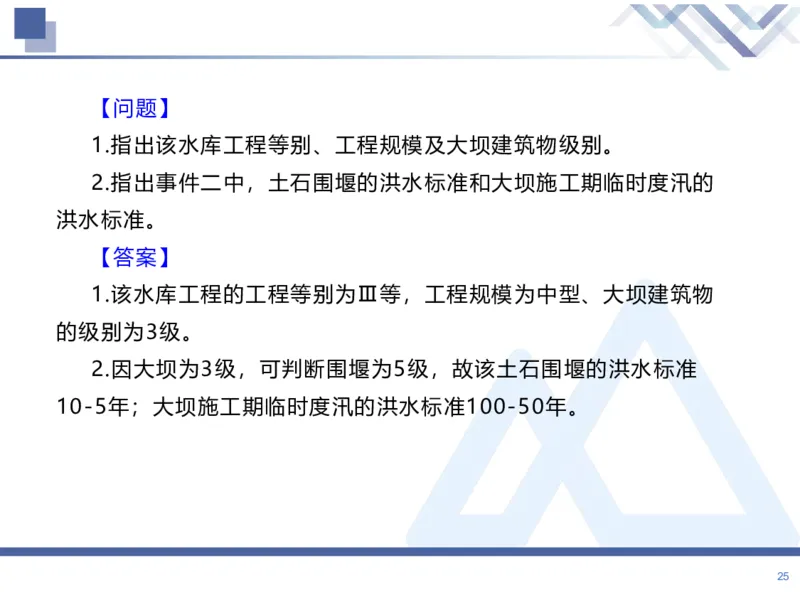

24【问题】
1.指出该水库工程等别、工程规模及大坝建筑物级别。
2.指出事件二中，土石围堰的洪水标准和大坝施工期临时度汛的
洪水标准。
【答案】
1.该水库工程的工程等别为Ⅲ等，工程规模为中型、大坝建筑物
的级别为3级。
2.因大坝为3级，可判断围堰为5级，故该土石围堰的洪水标准
10-5年；大坝施工期临时度汛的洪水标准100-50年。
25第 章
• 1

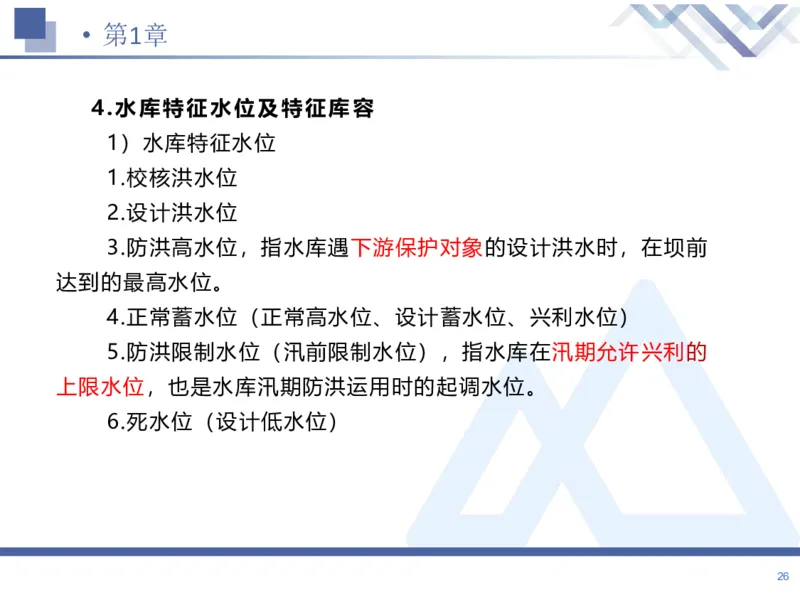

4.水库特征水位及特征库容
1）水库特征水位
1.校核洪水位
2.设计洪水位
3.防洪高水位，指水库遇下游保护对象的设计洪水时，在坝前
达到的最高水位。
4.正常蓄水位（正常高水位、设计蓄水位、兴利水位）
5.防洪限制水位（汛前限制水位），指水库在汛期允许兴利的
上限水位，也是水库汛期防洪运用时的起调水位。
6.死水位（设计低水位）

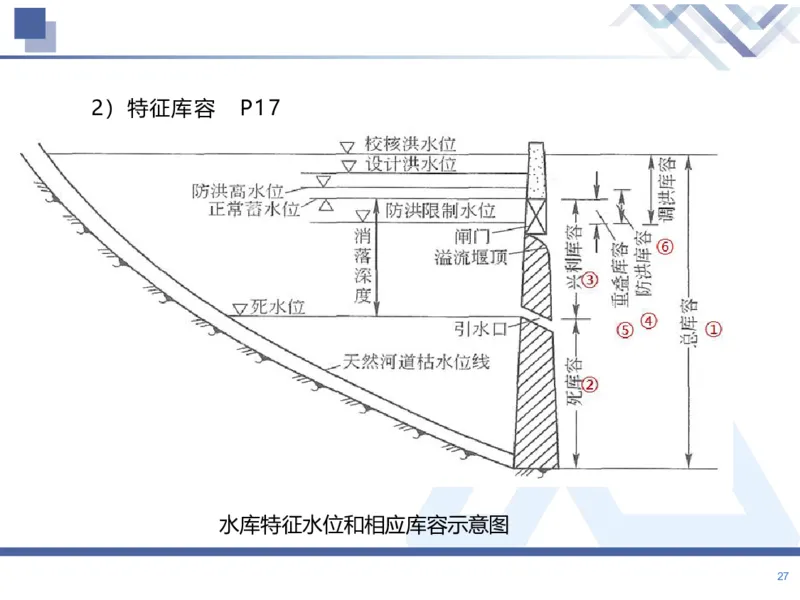

262）特征库容 P17
水库特征水位和相应库容示意图
27第 章
• 1

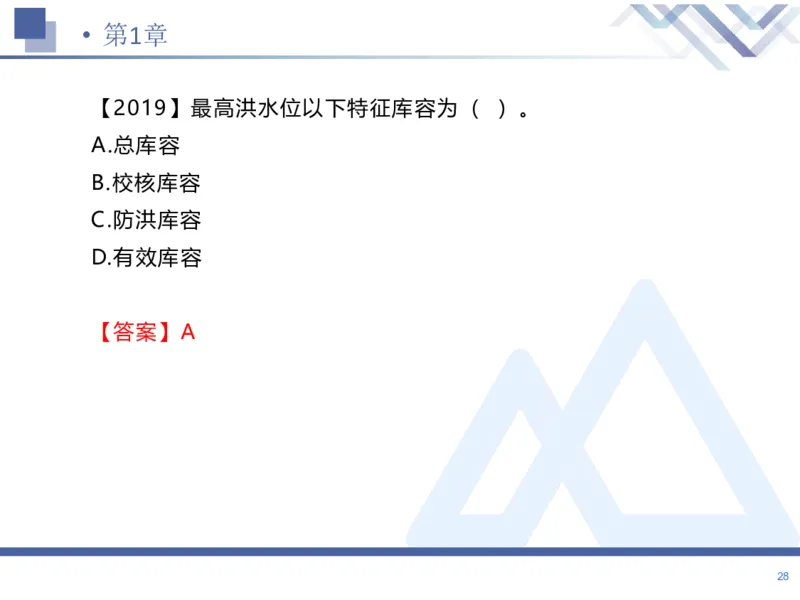

【2019】最高洪水位以下特征库容为（ ）。
A.总库容
B.校核库容
C.防洪库容
D.有效库容
【答案】A
28第 章
• 1

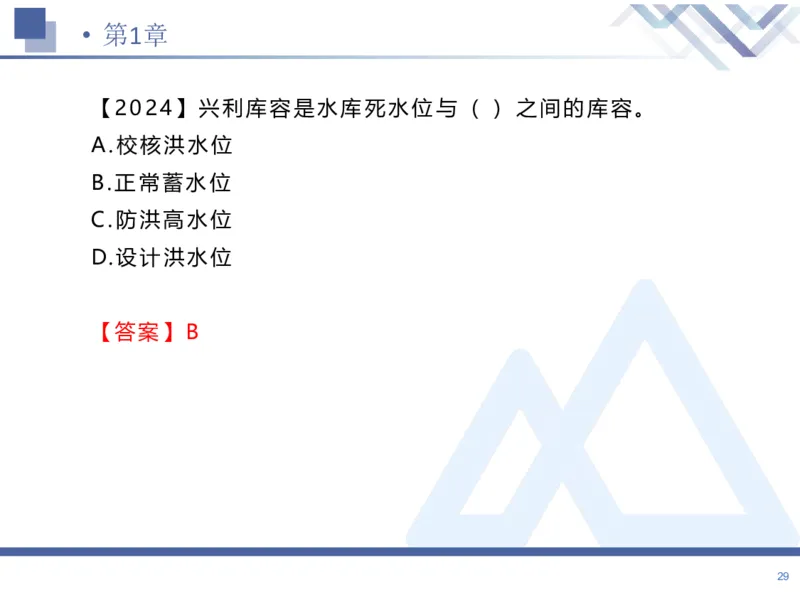

【2024】兴利库容是水库死水位与（ ）之间的库容。
A.校核洪水位
B.正常蓄水位
C.防洪高水位
D.设计洪水位
【答案】B
29第 章
• 1

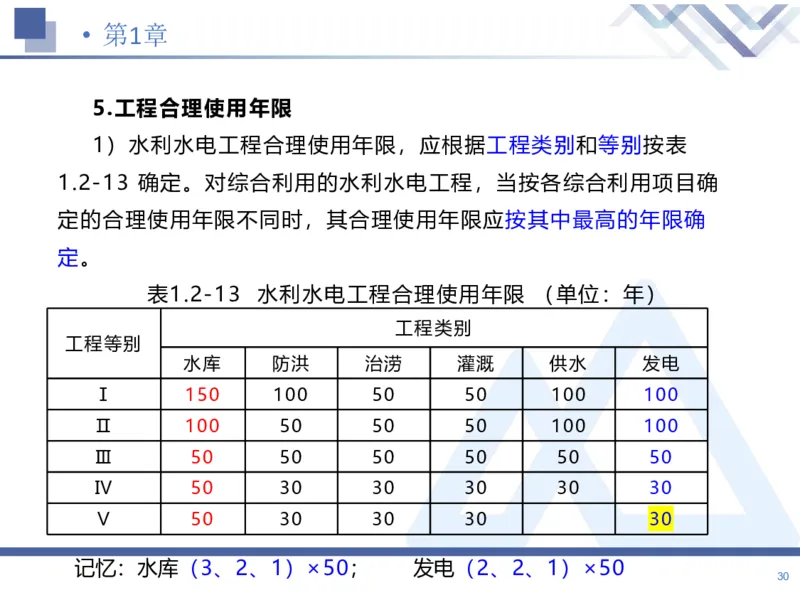

5.工程合理使用年限
1）水利水电工程合理使用年限，应根据工程类别和等别按表
1.2-13 确定。对综合利用的水利水电工程，当按各综合利用项目确
定的合理使用年限不同时，其合理使用年限应按其中最高的年限确
定。
表1.2-13 水利水电工程合理使用年限 （单位：年）
工程类别
工程等别
水库 防洪 治涝 灌溉 供水 发电
Ⅰ 150 100 50 50 100 100
Ⅱ 100 50 50 50 100 100
Ⅲ 50 50 50 50 50 50
Ⅳ 50 30 30 30 30 30
Ⅴ 50 30 30 30 30
记忆：水库（3、2、1）×50； 发电（2、2、1）×50
30第 章
• 1

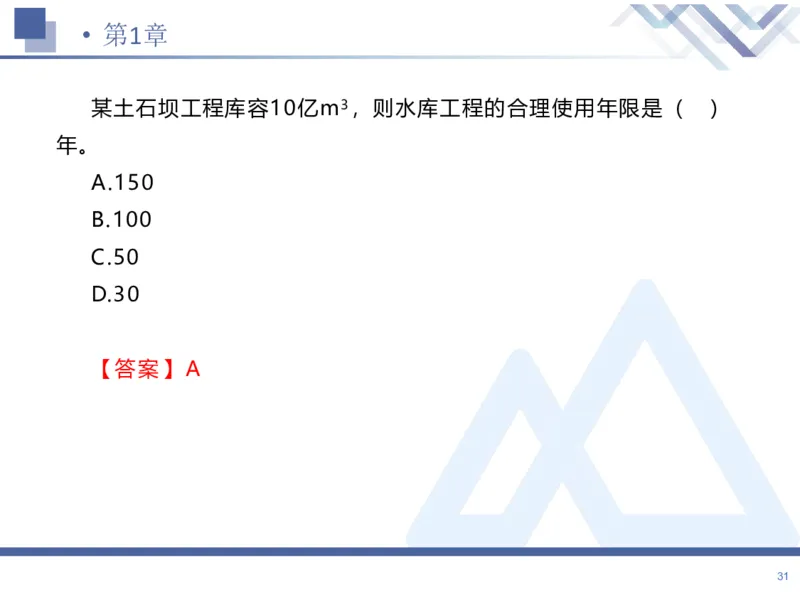

某土石坝工程库容10亿m3，则水库工程的合理使用年限是（ ）
年。
A.150
B.100
C.50
D.30
【答案】A
31第 章
• 1

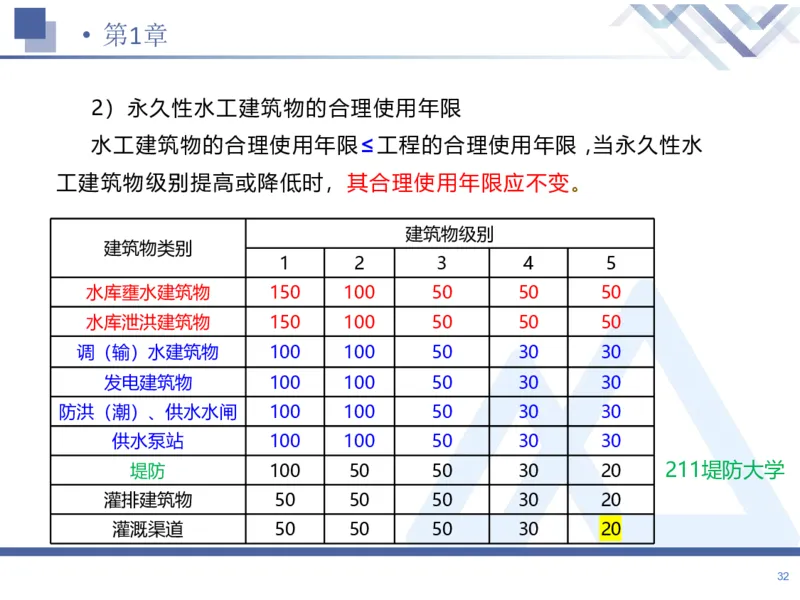

2）永久性水工建筑物的合理使用年限
水工建筑物的合理使用年限≤工程的合理使用年限 ,当永久性水
工建筑物级别提高或降低时，其合理使用年限应不变。
建筑物级别
建筑物类别
1 2 3 4 5
水库壅水建筑物 150 100 50 50 50
水库泄洪建筑物 150 100 50 50 50
调（输）水建筑物 100 100 50 30 30
发电建筑物 100 100 50 30 30
防洪（潮）、供水水闸 100 100 50 30 30
供水泵站 100 100 50 30 30
堤防 100 50 50 30 20 211堤防大学
灌排建筑物 50 50 50 30 20
灌溉渠道 50 50 50 30 20
32第 章
• 1
1级、2级永久性水工建筑物中闸门的合理使用年限应为50年，
其他级别的永久性水工建筑物中闸门的合理使用年限应为30年。
33第 章
• 1

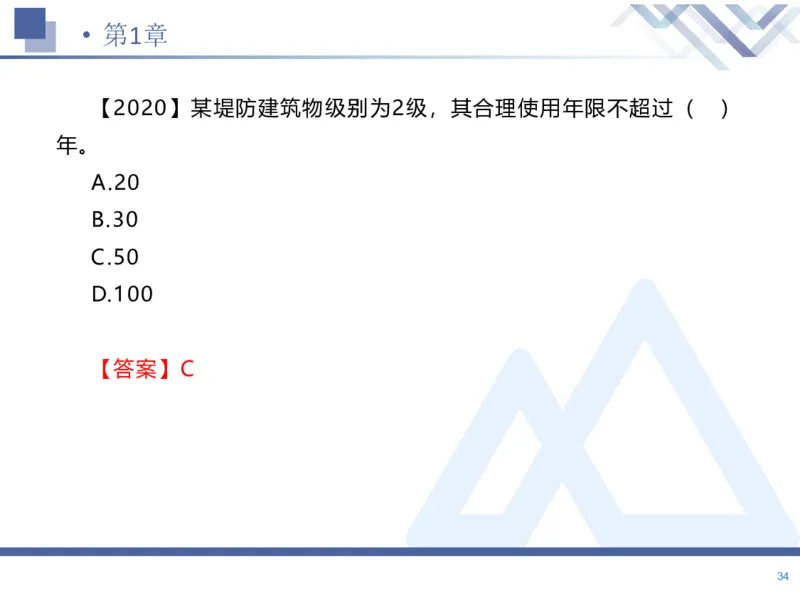

【2020】某堤防建筑物级别为2级，其合理使用年限不超过（ ）
年。
A.20
B.30
C.50
D.100
【答案】C
34• 第1章

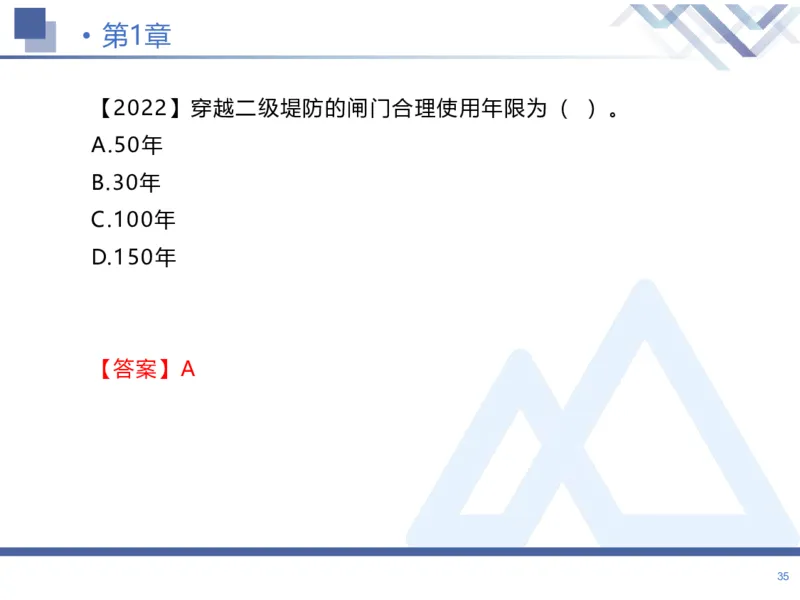

【2022】穿越二级堤防的闸门合理使用年限为（ ）。
A.50年
B.30年
C.100年
D.150年
【答案】A
35第 章
• 1

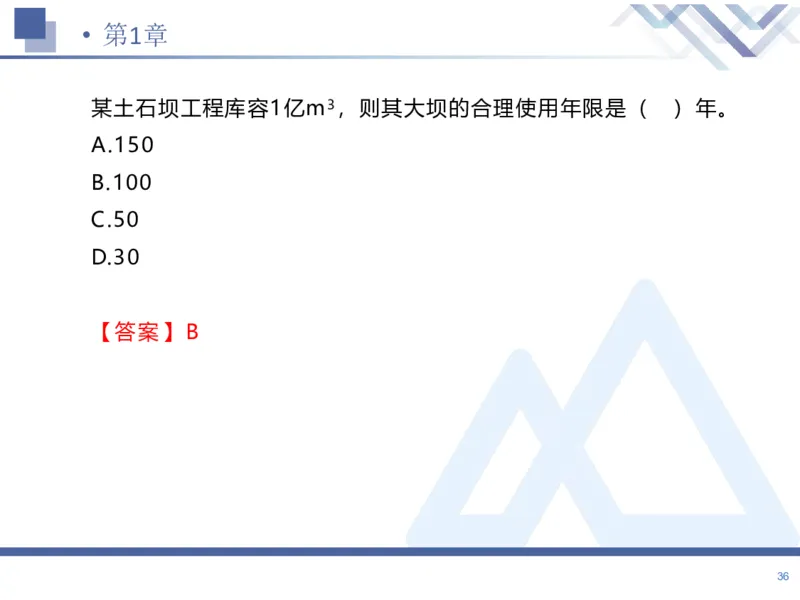

某土石坝工程库容1亿m3，则其大坝的合理使用年限是（ ）年。
A.150
B.100
C.50
D.30
【答案】B
36第 章
• 2

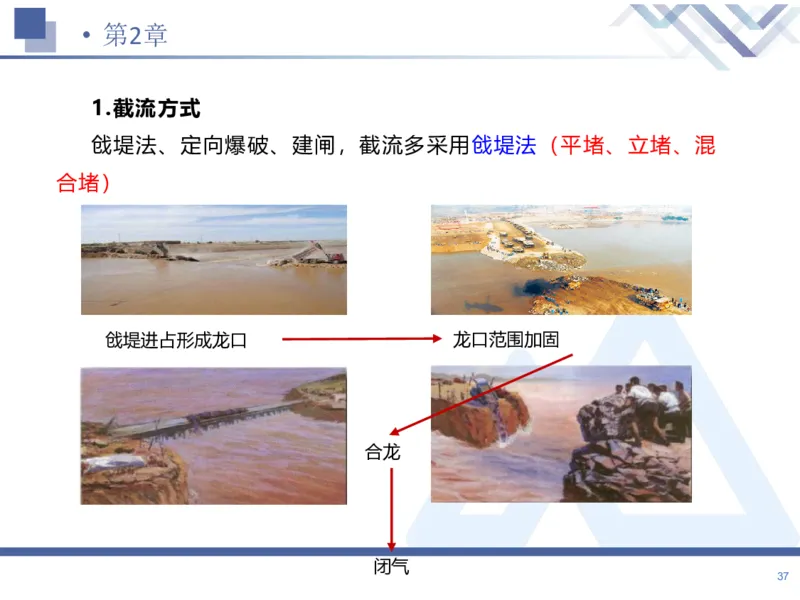

1.截流方式
戗堤法、定向爆破、建闸，截流多采用戗堤法（平堵、立堵、混
合堵）
戗堤法截流过程：
戗堤进占形成龙口 龙口范围加固
合龙
闭气
37第 章
• 2

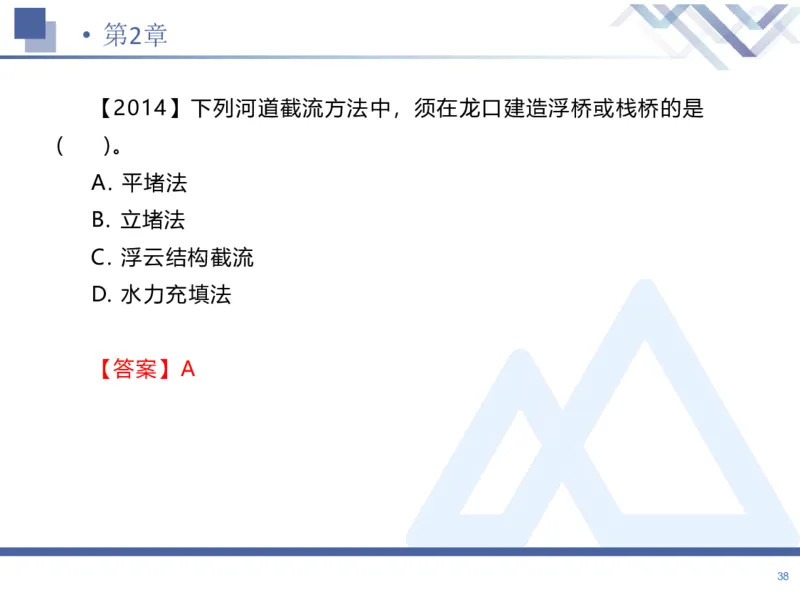

【2014】下列河道截流方法中，须在龙口建造浮桥或栈桥的是
( )。
A. 平堵法
B. 立堵法
C. 浮云结构截流
D. 水力充填法
【答案】A
38第 章
• 2
2.分期围堰法导流 （分段围堰导流、河床内导流）
① 束窄河床导流（前期阶段）② 通过建筑物导流（后期阶段）
39第 章
• 2

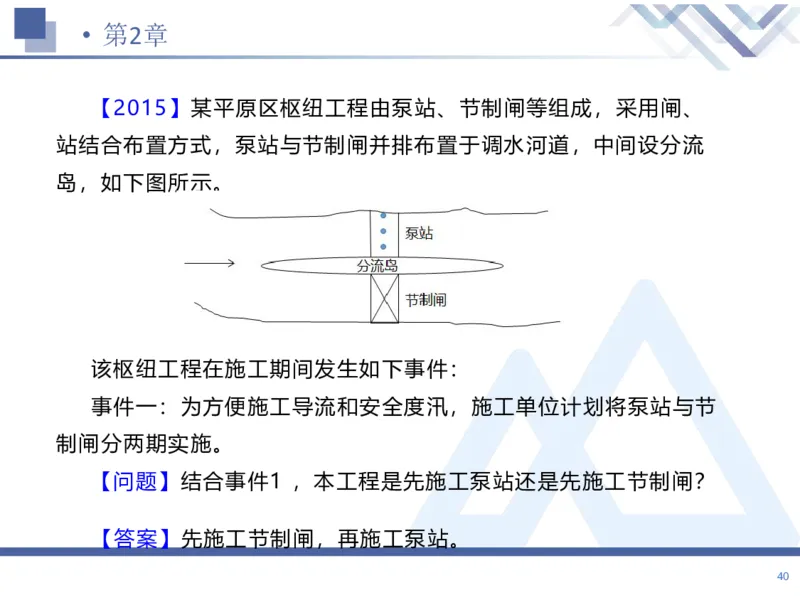

【2015】某平原区枢纽工程由泵站、节制闸等组成，采用闸、
站结合布置方式，泵站与节制闸并排布置于调水河道，中间设分流
岛，如下图所示。
该枢纽工程在施工期间发生如下事件：
事件一：为方便施工导流和安全度汛，施工单位计划将泵站与节
制闸分两期实施。
【问题】结合事件1 ，本工程是先施工泵站还是先施工节制闸？
【答案】先施工节制闸，再施工泵站。
40第 章
• 2

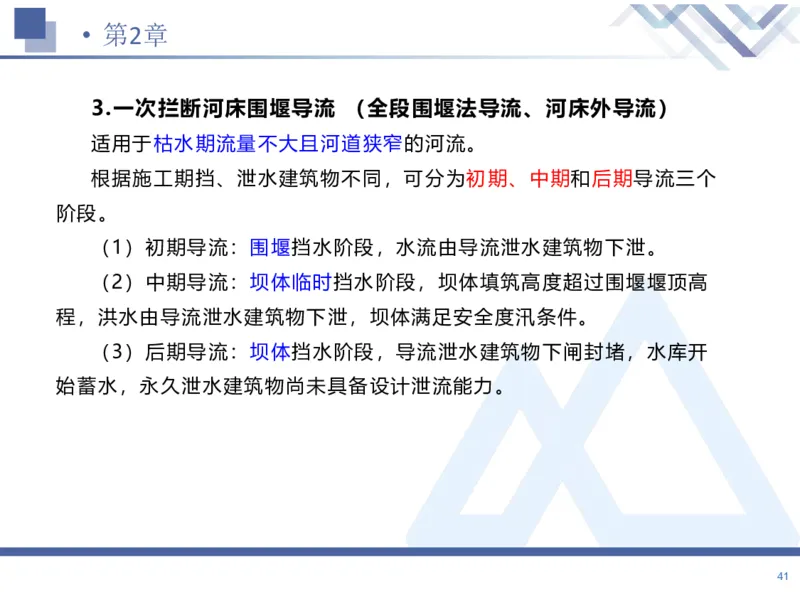

3.一次拦断河床围堰导流 （全段围堰法导流、河床外导流）
适用于枯水期流量不大且河道狭窄的河流。
根据施工期挡、泄水建筑物不同，可分为初期、中期和后期导流三个
阶段。
（1）初期导流：围堰挡水阶段，水流由导流泄水建筑物下泄。
（2）中期导流：坝体临时挡水阶段，坝体填筑高度超过围堰堰顶高
程，洪水由导流泄水建筑物下泄，坝体满足安全度汛条件。
（3）后期导流：坝体挡水阶段，导流泄水建筑物下闸封堵，水库开
始蓄水，永久泄水建筑物尚未具备设计泄流能力。
41第 章
• 2

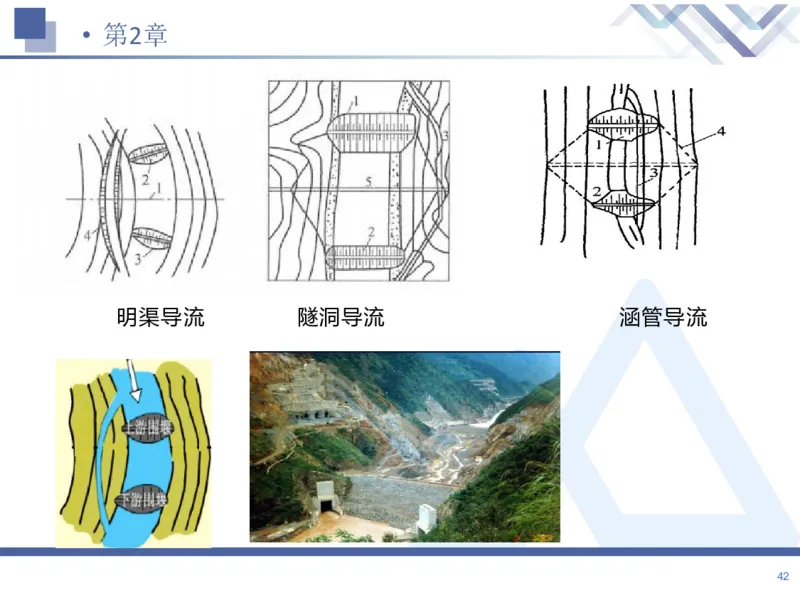

明渠导流 隧洞导流 涵管导流
42第 章
• 2

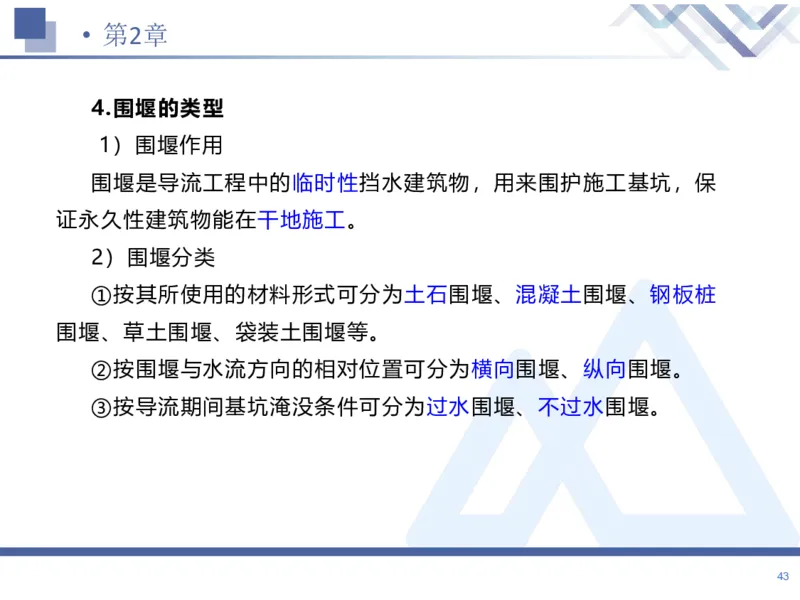

4.围堰的类型
1）围堰作用
围堰是导流工程中的临时性挡水建筑物，用来围护施工基坑，保
证永久性建筑物能在干地施工。
2）围堰分类
①按其所使用的材料形式可分为土石围堰、混凝土围堰、钢板桩
围堰、草土围堰、袋装土围堰等。
②按围堰与水流方向的相对位置可分为横向围堰、纵向围堰。
③按导流期间基坑淹没条件可分为过水围堰、不过水围堰。
43第 章
• 2
5. 围堰的施工

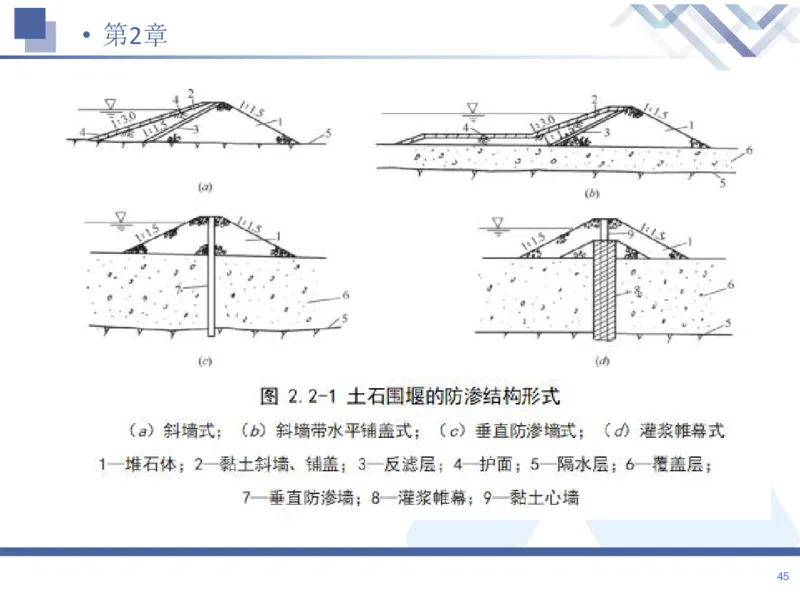

(1)土石围堰可与截流戗堤结合，是我国应用最广泛的围堰类型。
土石围堰的防渗结构形式有斜墙式、斜墙带水平铺盖式、垂直防渗
墙式及灌浆帷幕式等，如图2.2-1所示。
44第 章
• 2
45第 章
• 2
【2022】
B
施工期水位
3
: 1
D 1 : 2 : 2
1
堆石体
A
C
覆盖层
隔水层
【答案】A—水平铺盖；B—黏土斜墙；C—反滤层；D—护面。
46第 章
• 2

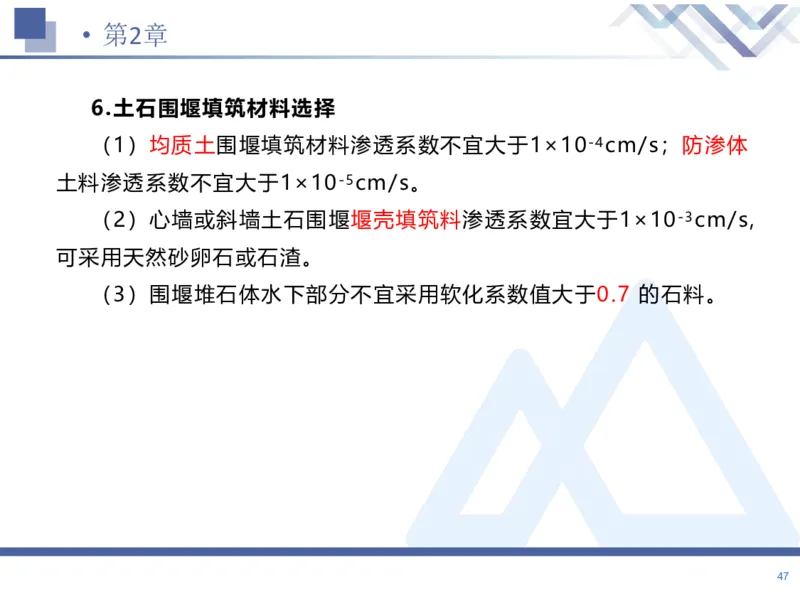

6.土石围堰填筑材料选择
（1）均质土围堰填筑材料渗透系数不宜大于1×10-4cm/s；防渗体
土料渗透系数不宜大于1×10-5cm/s。
（2）心墙或斜墙土石围堰堰壳填筑料渗透系数宜大于1×10-3cm/s,
可采用天然砂卵石或石渣。
（3）围堰堆石体水下部分不宜采用软化系数值大于0.7 的石料。
47第 章
• 2

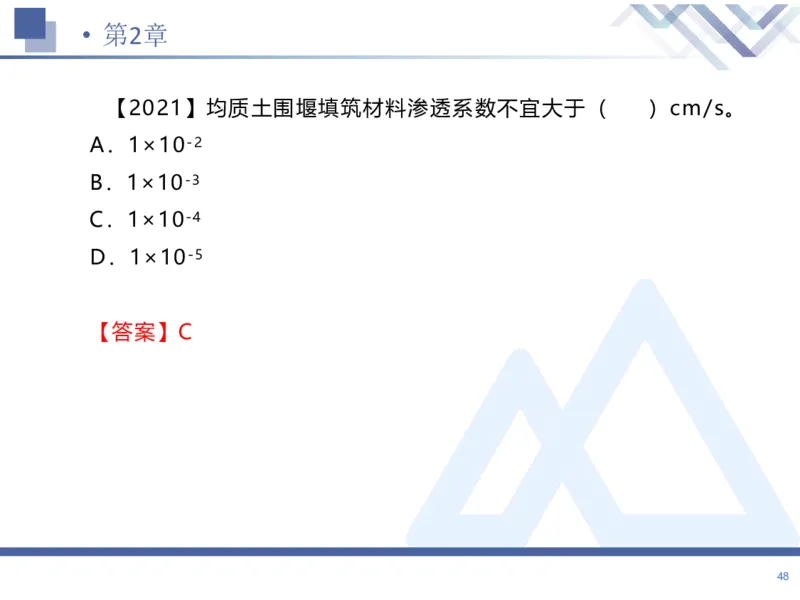

【2021】均质土围堰填筑材料渗透系数不宜大于（ ）cm/s。
A．1×10-2
B．1×10-3
C．1×10-4
D．1×10-5
【答案】C
48第 章
• 2

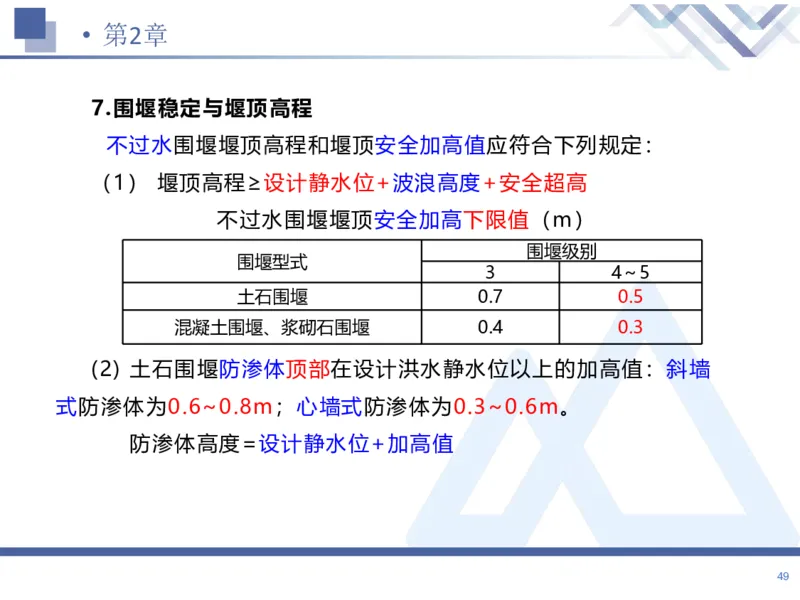

7.围堰稳定与堰顶高程
不过水围堰堰顶高程和堰顶安全加高值应符合下列规定：
（1） 堰顶高程≥设计静水位+波浪高度+安全超高
不过水围堰堰顶安全加高下限值（m）
围堰级别
围堰型式
3 4～5
土石围堰 0.7 0.5
混凝土围堰、浆砌石围堰 0.4 0.3
(2) 土石围堰防渗体顶部在设计洪水静水位以上的加高值：斜墙
式防渗体为0.6~0.8m；心墙式防渗体为0.3~0.6m。
防渗体高度=设计静水位+加高值
49第 章
• 2

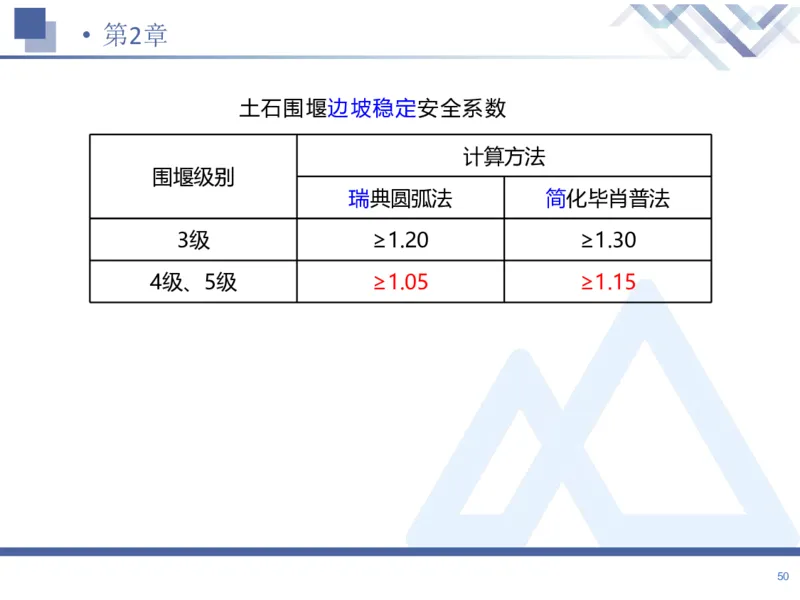

土石围堰边坡稳定安全系数
计算方法
围堰级别
瑞典圆弧法 简化毕肖普法
3级 ≥1.20 ≥1.30
4级、5级 ≥1.05 ≥1.15
50第 章
• 2

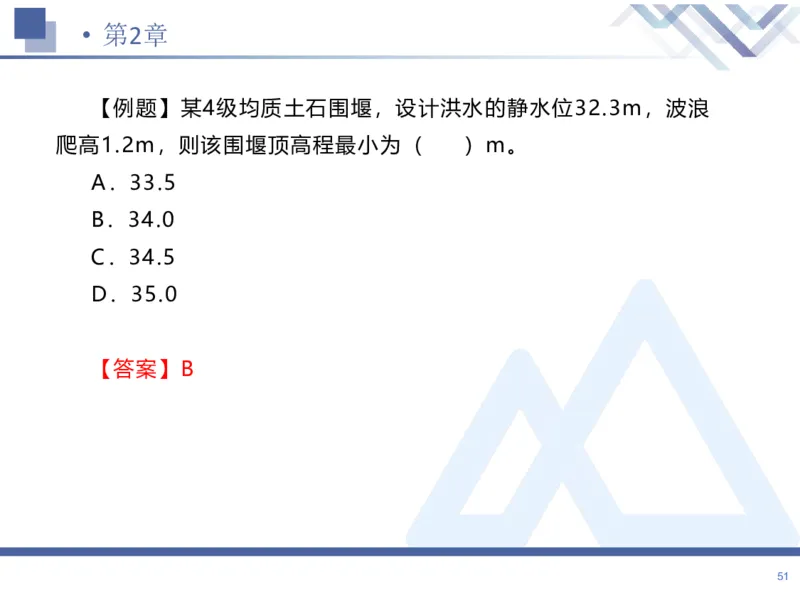

【例题】某4级均质土石围堰，设计洪水的静水位32.3m，波浪
爬高1.2m，则该围堰顶高程最小为（ ）m。
A．33.5
B．34.0
C．34.5
D．35.0
【答案】B
51第 章
• 2

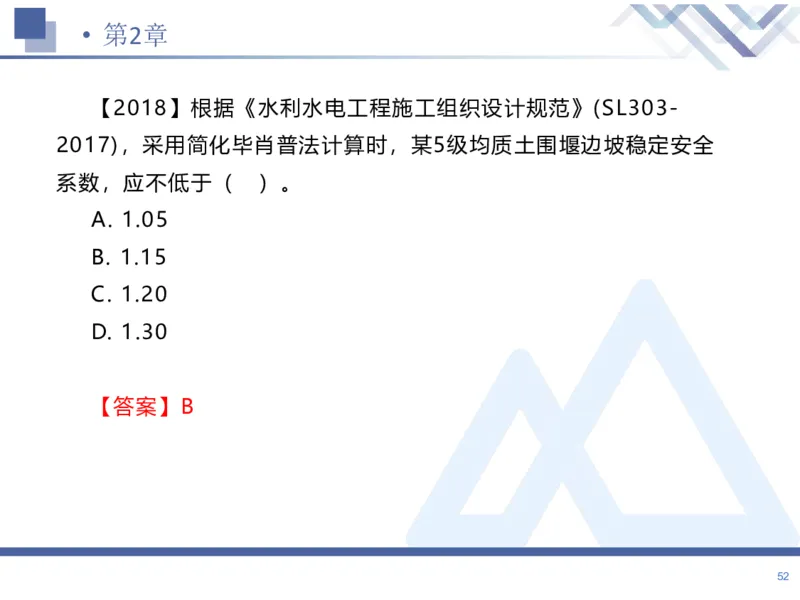

【2018】根据《水利水电工程施工组织设计规范》(SL303-
2017)，采用简化毕肖普法计算时，某5级均质土围堰边坡稳定安全
系数，应不低于（ ）。
A. 1.05
B. 1.15
C. 1.20
D. 1.30
【答案】B
52感谢观看 THANKS
