点亮职业人生点亮职业人生点亮职业人生
第 3 章建筑机电工程施工技术
3.1建筑给水排水与供暖工程施工技术
3.2建筑电气工程施工技术
3.3通风与空调工程施工技术
3.4智能化系统工程施工技术
3.5电梯工程安装技术
3.6消防工程施工技术

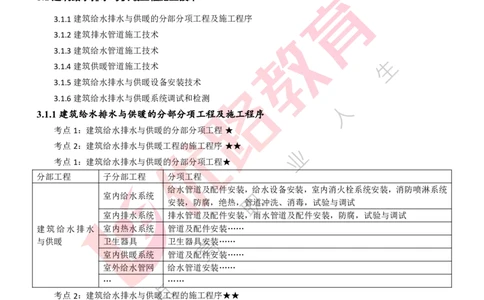

3.1建筑给水排水与供暖工程施工技术
3.1.1建筑给水排水与供暖的分部分项工程及施工程序
3.1.2建筑排水管道施工技术
3.1.3建筑给水管道施工技术
3.1.4建筑供暖管道施工技术
3.1.5建筑给水排水与供暖设备安装技术
3.1.6建筑给水排水与供暖系统调试和检测
3.1.1建筑给水排水与供暖的分部分项工程及施工程序
考点1：建筑给水排水与供暖的分部分项工程★
考点2：建筑给水排水与供暖工程的施工程序★★
考点1：建筑给水排水与供暖的分部分项工程★
分部工程 子分部工程 分项工程
给水管道及配件安装，给水设备安装，室内消火栓系统安装，消防喷淋系统
室内给水系统
安装，防腐，绝热，管道冲洗、消毒，试验与调试
室内排水系统 排水管道及配件安装，雨水管道及配件安装，防腐，试验与调试
建筑给水排水 室内热水系统 管道及配件安装……
与供暖 卫生器具 卫生器具安装……
室内供暖系统 管道及配件安装……
室外给水管网 给水管道安装……
… ……
考点2：建筑给水排水与供暖工程的施工程序★★
（1）室内给水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→给水设备安装→管道及配件安装→系统水压试验→防腐绝热→系统通水试验→系统冲洗、消毒。
（2）室内排水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→排水泵等设备安装→管道及配件安装→系统灌水试验→防腐→系统通球试验。
（3）室内供暖系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→供暖设备安装→管道及配件安装→散热器及附件安装→系统水压试验→防腐绝热→系统冲洗→调试和
试运行。
【单选】室内排水管道的施工程序中，防腐的紧后工序是（）。
A.水压试验 B.通水试验
优路官方网站:www.youlu.com 1点亮职业人生
C.灌水试验 D.通球试验
【参考答案】D
3.1.2建筑排水管道施工技术
考点1：排水系统管道常用的管材和连接方式★★
考点2：室内排水管道施工技术★★★
考点3：室外排水管道施工技术★★
考点1：排水系统管道常用的管材和连接方式★★
1）排水系统管道常用的管材选择

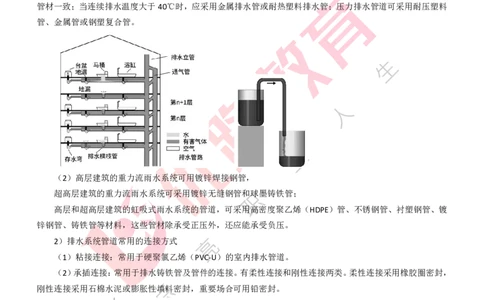

（1）室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管件；通气管宜与排水管
管材一致；当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；压力排水管道可采用耐压塑料
管、金属管或钢塑复合管。
（2）高层建筑的重力流雨水系统可用镀锌焊接钢管，
超高层建筑的重力流雨水系统可采用镀锌无缝钢管和球墨铸铁管；
高层和超高层建筑的虹吸式雨水系统的管道，可采用高密度聚乙烯（HDPE）管、不锈钢管、衬塑钢管、镀
锌钢管、铸铁管等材料，这些管材除承受正压外，还应能承受负压。
2）排水系统管道常用的连接方式
（1）粘接连接：常用于硬聚氯乙烯（PVC-U）的室内排水管道。
（2）承插连接：常用于排水铸铁管及管件的连接。有柔性连接和刚性连接两类。柔性连接采用橡胶圈密封，
刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
考点2：室内排水管道施工技术★★★
2 优路官方网站:www.youlu.com点亮职业人生
1）管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m;立管不大于3m。
楼层高度小于或等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。
2）管道及配件安装
（1）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管
的坡度。
（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建
筑中明装排水塑料管道应按设计要求设置阻火圈或防火套管。
（3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，且必须大于最大积雪厚度。在通气
管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。在经常有人停留的平屋顶上，
通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管道，不得与污水管道直接连接，
采用间接排水，并应留出不小于100mm的隔断空间。
【单选】建筑排水通气管的安装要求中，错误的是（）。
A.通气管应高出屋面0.3m，且大于最大积雪厚度
B.在经常有人停留的平屋顶，通气管应高出屋面2m
C.通气管应与风道或烟道连接
D.在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧
【参考答案】C
案例
背景资料：
监理工程师在进行给水排水施工检查时发现不锈钢给水水箱安装有问题（如下图），要求施工单位整改。
优路官方网站:www.youlu.com 3点亮职业人生
问题：
1.指出图中不锈钢给水水箱安装不妥之处，并改正。图中ABC分别代表什么？
【参考答案】
1.（1）①溢流管与排水管之间80mm隔断空间不妥；溢流管不得与污水管道直接连接，采用间接排水，并
应留出不小于100mm的隔断空间。
②排水立管与排水横管采用90°直三通不妥；应采用90°斜三通。（超纲）
③伸缩节间距5m不妥；排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不
得大于4m。
（2）图中A代表阻火圈，B代表固定支架，C代表橡胶绝缘垫。
考点3：室外排水管道施工技术★★
（1）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
（2）排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度
不得大于2mm。
（3）承插接口的排水管道在安装时，管道和管件的承口应与水流方向相反。
3.1.3建筑给水管道施工技术
考点1：给水系统管道常用的管材和连接方式★★
考点2：室内给水管道施工技术要求★★★
考点3：建筑饮用水供应工程施工技术要求★
考点4：室外给水管网施工技术要求★
考点5：建筑中水及雨水利用工程施工技术要求★★
考点1：给水系统管道常用的管材和连接方式★★
1）给水系统管道常用的连接方式
连接方式 特点及适用范围
螺纹连接 管径小于或等于80mm的镀锌钢管宜用螺纹连接。钢塑复合管一般也用螺纹连接。
直径较大的管道，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检
法兰连接
修的管段上。
焊接适用于非镀锌钢管。铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套
焊接连接
管焊接，承口应迎介质流向安装，当管径≥22mm时宜采用对口焊接。
4 优路官方网站:www.youlu.com点亮职业人生
又称卡箍连接。可用于消防给水、空调冷热水、给水等系统直径大于或等于50mm的镀锌钢管或
沟槽连接
钢塑复合管
卡套式连
铝塑复合管一般采用螺纹卡套压接。
接
卡压连接 管径小于或等于80mm的薄壁不锈钢管道常采用卡压连接
热熔连接 PP-R管、HDPE管
【单选】在建筑管道中，薄壁不锈钢管道应采用（）。
A.焊接连接 B.法兰连接
C.螺栓连接 D.卡压连接
【参考答案】D
考点2：室内给水管道施工技术要求★★★
1）管道元件检验
（1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检
测报告应符合国家技术标准或设计要求。生活给水系统所涉及的材料应满足卫生安全标准。进场时应做检查验
收，并经监理工程师核查确认。

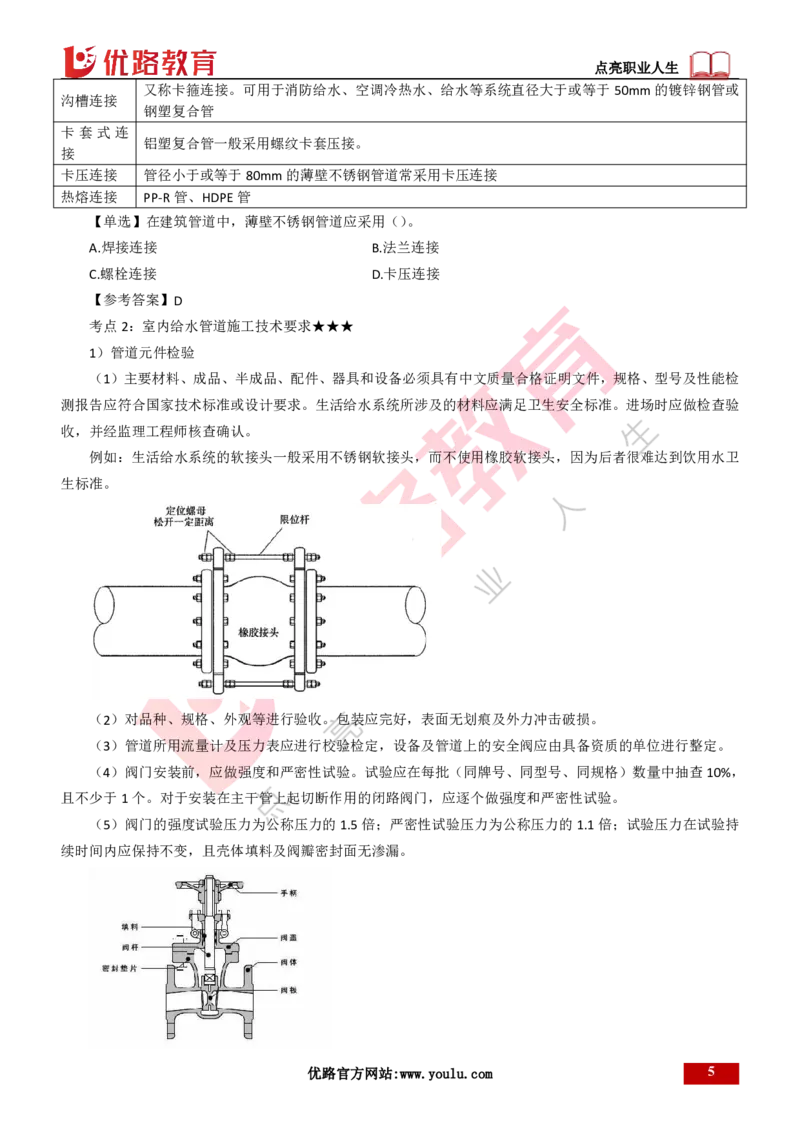

例如：生活给水系统的软接头一般采用不锈钢软接头，而不使用橡胶软接头，因为后者很难达到饮用水卫
生标准。
（2）对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
（3）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行整定。
（4）阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，
且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
（5）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持
续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
优路官方网站:www.youlu.com 5点亮职业人生
2）管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，纵向移动量应符合设计要求。
（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（3）塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，应在管道
与支架间加衬非金属垫或套管。
（4）金属管道立管管卡安装时，楼层高度小于或等于5m，每层必须安装1个；楼层高度大于5m，每层
不得少于2个。
（5）薄壁不锈钢管道安装时，公称直径不大于25mm的管道可采用塑料管卡。采用碳钢管卡或吊架时，
碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。
3）管道及配件安装
（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道
应先安装钢质管道，后安装塑料管道，当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过
程应注意成品保护。
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。
（3）给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小
水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺
在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
6 优路官方网站:www.youlu.com点亮职业人生
（4）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
（5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8
倍水表接口直径的直线管段。
（6）管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm;
安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管
其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管
与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
【多选】关于建筑室内给水管道支吊架安装的说法，正确的有（）。
A.滑动支架的滑托与滑槽应有3～5mm间隙 B.无热伸长管道的金属管道吊架应垂直安装
C.有热伸长管道的吊架应向热膨胀方向偏移 D.6m高楼层的金属立管管卡每层不少于2个
E.塑料管道与金属支架之间应加衬非金属垫
【参考答案】ABDE
案例
背景资料：
.......施工单位采购的第一批阀门（见表）按计划到达施工现场，对阀门开箱检查，按规范要求进行了强度
和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查均无渗漏，验收合格......
名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100
闸阀 1.6Mpa 4 8 16 24
球阀 1.6Mpa 38 62 84
蝶阀 1.6Mpa 16 26 12
合计 4 8 32 50 50 62 84
问题：
1.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀的强度试验压力应为
优路官方网站:www.youlu.com 7点亮职业人生
多少Mpa？
【参考答案】
1.（1）第一批进场的阀门按照规范最少应抽查4+8+2+2+3+3+4+2+7+9=44个。
（2）DN300的闸阀强度试验压力=1.6*1.5=2.4Mpa。
考点3：建筑饮用水供应工程施工技术要求★非常规考点。
考点4：室外给水管网施工技术要求★非常规考点。
考点5：建筑中水及雨水利用工程施工技术要求★★
1）水处理设备及控制设施安装
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水
箱的净距离应大于2m。
2）管道及配件安装
（1）中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。绿化、浇洒、汽车冲洗宜采用
壁式或地下式的给水栓。
（2）中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：中水管道外壁应涂浅绿色标志，
且有明显的标识。
（3）中水管道不宜暗装于墙体和楼板内。如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
（4）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中
水管道应位于生活饮用水管道下面、排水管道的上面，其净距离不应小于0.15m。
【单选】关于中水管道安装的说法，正确的是（）。
A.中水给水管道可以装设取水水嘴 B.中水管道外壁应涂浅绿色的标志
C.中水管道不可与排水管平行埋设 D.中水管道应暗装于墙体和楼板内
【参考答案】B
3.1.4建筑供暖管道施工技术
考点1：室内供暖管道施工技术要求★★
考点2：室外供热管道施工技术要求★
考点1：室内供暖管道施工技术要求★★
1）管道及配件安装
（1）管道安装坡度，当设计未注明时，
汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰,不得小于2‰；
汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；
散热器支管的坡度应为1％,
坡向应利于排气和泄水。
（2）方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。
（3）上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。
8 优路官方网站:www.youlu.com点亮职业人生
2）低温热水地板辐射供暖系统安装
（1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h内压力降
不大于0.05MPa且不渗不漏。
【单选】安装坡度要求最大的采暖管道是（）。
A.热水采暖管道 B.蒸汽管道
C.散热器支管管道 D.蒸汽凝结水管道
【参考答案】C
考点2：室外供热管道施工技术要求★
非常规考点。
3.1.5建筑给水排水与供暖设备安装技术
考点1：设备安装准备★
考点2：设备安装技术要求★★
考点1：设备安装准备★非常规考点。
考点2：设备安装技术要求★★
1）给水设备安装
整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵向安装水平偏差不应大
于0.10/1000,横向安装水平偏差不应大于0.20/1000；
解体安装的泵的安装水平，应在水平中分面、轴的外露部分、底座的水平加工面上纵、横向放置水平仪进
行检测，其偏差均不应大于0.05/1000。
2）卫生器具安装
排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。
优路官方网站:www.youlu.com 9点亮职业人生
3）散热器安装
散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。
4）水处理设备及控制设施安装
敞口水箱安装前应做满水试验，静置24h观察，应不渗不漏；
密闭水箱（罐）安装前应以工作压力的1.5倍做水压试验，试验压力下观察10min，应压力不降、不渗不
漏。
【单选】敞口水箱应安装前满水试验应持续（）h。
A.2 B.6
C.12 D.24
【参考答案】D
3.1.6建筑给水排水与供暖系统调试和检测
考点1：建筑排水系统试验要求 ★★★
考点2：建筑给水系统试验要求 ★★★
考点3：建筑供暖系统试验与调试 ★★★
考点1：建筑排水系统试验要求★★★

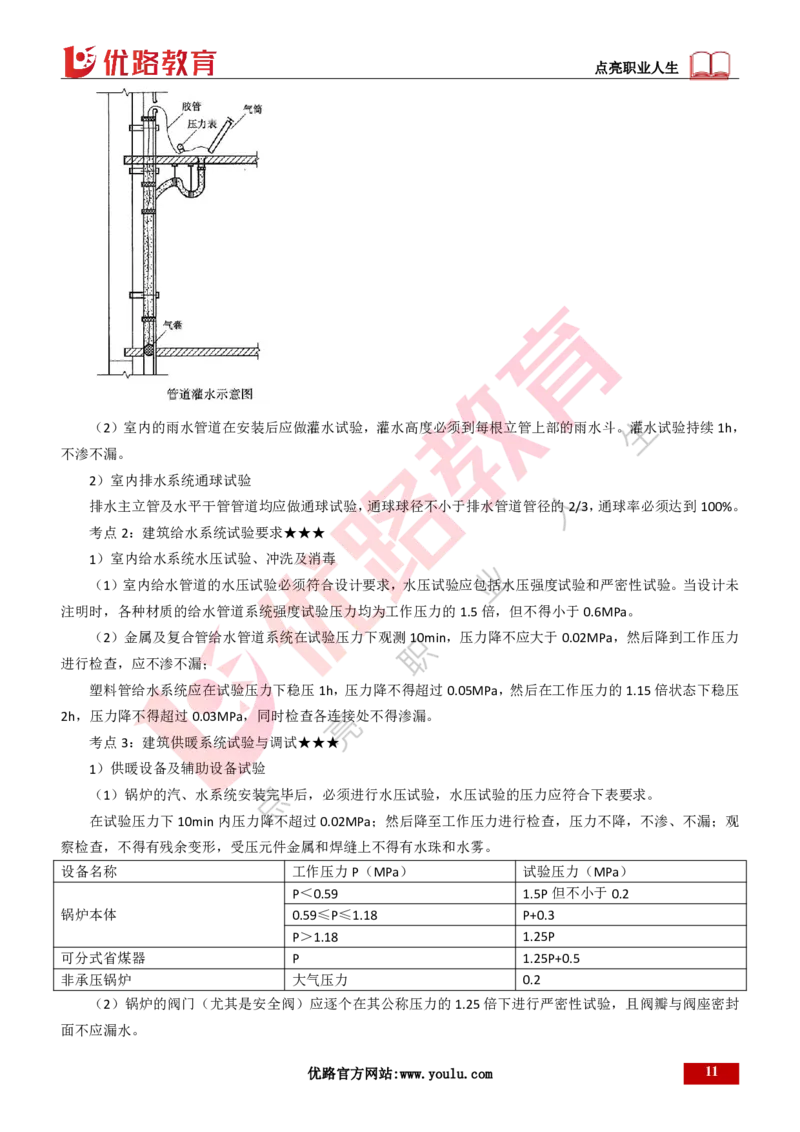

1）室内排水系统灌水试验
（1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层
地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
10 优路官方网站:www.youlu.com点亮职业人生
（2）室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续1h，
不渗不漏。
2）室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
考点2：建筑给水系统试验要求★★★
1）室内给水系统水压试验、冲洗及消毒
（1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。当设计未
注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
（2）金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力
进行检查，应不渗不漏；
塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压
2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
考点3：建筑供暖系统试验与调试★★★
1）供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水压试验，水压试验的压力应符合下表要求。
在试验压力下10min内压力降不超过0.02MPa；然后降至工作压力进行检查，压力不降，不渗、不漏；观
察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
设备名称 工作压力P（MPa） 试验压力（MPa）
P＜0.59 1.5P但不小于0.2
锅炉本体 0.59≤P≤1.18 P+0.3
P＞1.18 1.25P
可分式省煤器 P 1.25P+0.5
非承压锅炉 大气压力 0.2
（2）锅炉的阀门（尤其是安全阀）应逐个在其公称压力的1.25倍下进行严密性试验，且阀瓣与阀座密封
面不应漏水。
优路官方网站:www.youlu.com 11点亮职业人生
（3）供暖分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的1.5倍，但不得小于
0.6MPa。试验压力下10min内无压降、无渗漏。
（4）敞口箱、罐安装前应做满水试验；满水试验满水后静置24h不渗不漏；
密闭箱、罐应以工作压力的1.5倍做水压试验，但不得小于0.4MPa。水压试验在试验压力下10min内无压
降，不渗不漏。
2）室内供暖管道系统试压、冲洗及试运行和调试
（1）供暖管道系统试压
当设计未注明时：
蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于
0.3MPa。
塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验
压力不小于0.4MPa。
高温热水供暖系统，试验压力应为系统顶点工作压力加0.4MPa。
钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa,降至工作压力后检查，不渗不漏。
塑料管的供暖系统应在试验压力下1h内压力降不大于0.05MPa,然后降压至工作压力的1.15倍，稳压2h,
压力降不大于0.03MPa,同时各连接处不渗不漏。
案例
背景资料：
A公司于2020年8月承接一学校体育馆的采暖工程，合同额为650万元，采暖热源由风冷热泵提供，供回
水温度为45/40℃，健身房、教研室等附属房间采用低温热水地板辐射供暖，比赛场馆、训练馆采用散热器供
暖。供热管道采用铝塑复合管。
2020年11月散热器进场，A公司对其进行了检查和复验。2021年4月，供暖系统安装完毕，A公司依次
对管道系统进行水压试验，经核算，项目实际成本为513万元，成本降低率为5%。该供暖系统于2021年正式
投入使用。
12 优路官方网站:www.youlu.com点亮职业人生
2022年6月，建设单位按照约定将工程质量保证金返还至A公司。2022年12月，体育馆管理员反映部分
散热器温度偏低，建设单位通知A公司进行检验。A公司检查后发现由于施工质量问题造成部分管道出现气塞
和堵塞现象，对这些管道进行疏通和清理，并更换了部分散热器。
问题：
1.本工程供暖管道的水压试验压力是多少？水压试验合格标准的判定标准是什么？
2.指出A公司采暖工程中可能导致部分散热器温度偏低的质量问题，并说明理由。
【参考答案】
1.（1）本工程供暖管道的水压试验压力是0.55MPa。
理由：塑料管及铝塑复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统
顶点的试验压力不小于0.4MPa。0.35+0.2=0.55（MPa）。
（2）水压试验合格标准的判定标准是：在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检
查，不渗不漏。
2.散热器支管坡度太小可能会导致散热器温度偏低。散热器支管的坡度应为1％，图中散热器支管坡度只有
3‰。
优路官方网站:www.youlu.com 13点亮职业人生

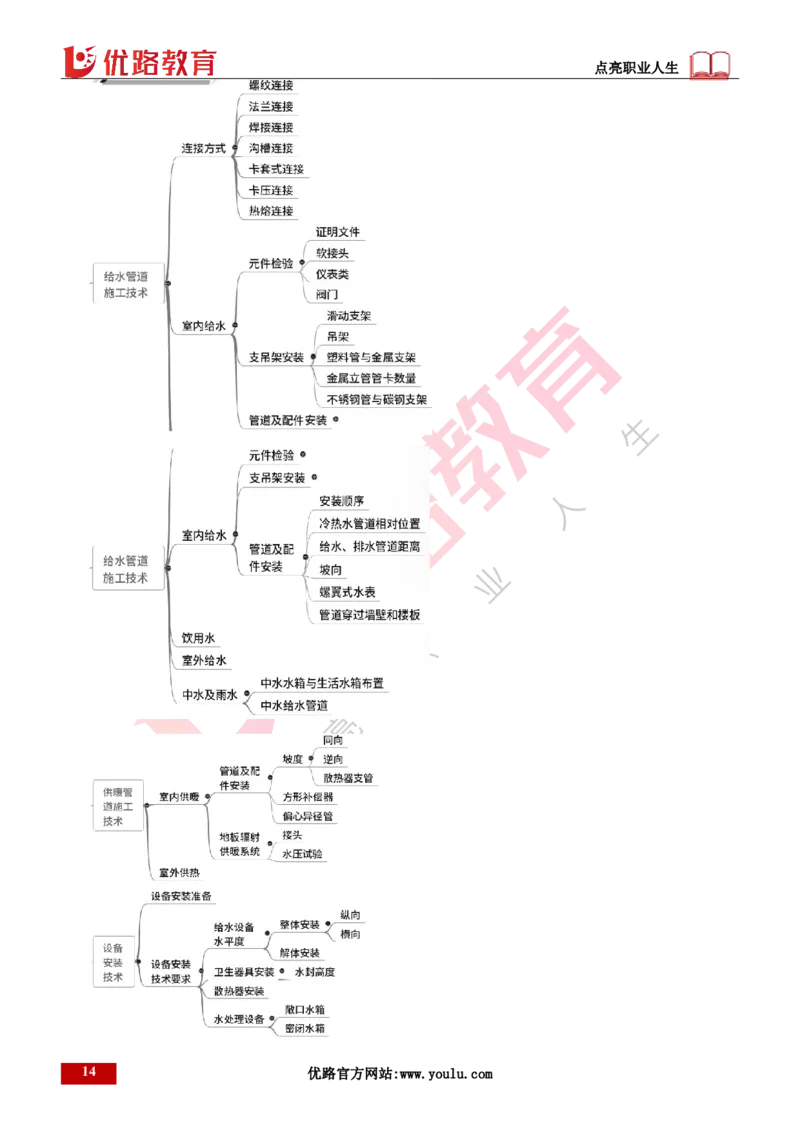

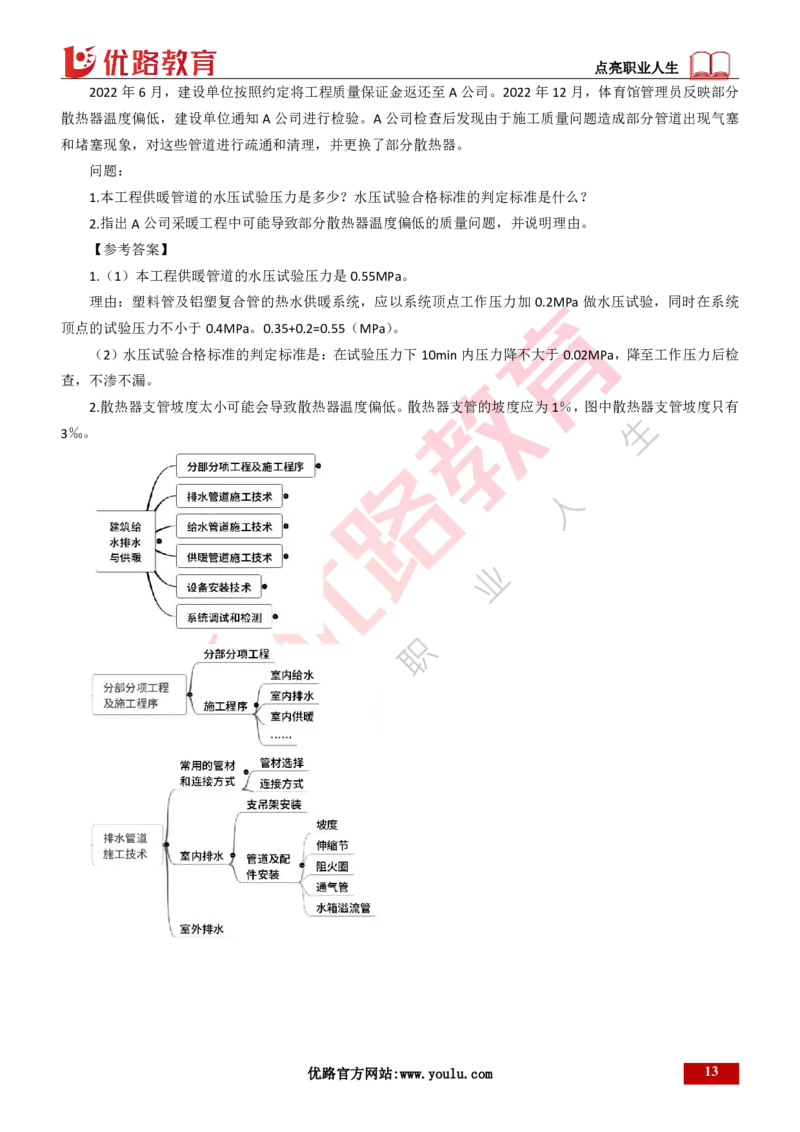

14 优路官方网站:www.youlu.com点亮职业人生
考点 内容
1）管道支吊架安装
（1）间距：横管≤2m;立管≤3m。楼层高度小于或等于4m，立管可安装1个固定件。
2）管道及配件安装
（1）坡度：铸铁管＞塑料管。
（2）如设计无要求时，伸缩节间距不得大于4m。高层建筑中明装排水塑料管道应按设计要求设
室内排水 置阻火圈或防火套管。
管道施工 （3）排水通气管不得与风道或烟道连接，并应根据防雷要求设置防雷装置。
技术 通气管应高出屋面：
①一般300mm，且必须大于最大积雪厚度。
②4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
③在经常有人停留的平屋顶上，通气管应高出屋面2m。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管道，不得与污水管道直
接连接，采用间接排水，并应留出不小于100mm的隔断空间。
1）管道元件检验
（1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号
及性能检测报告应符合国家技术标准或设计要求。生活给水系统的软接头一般采用不锈钢软接头，
而不使用橡胶软接头。
（3）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行
整定。
室内给水
（4）阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽
管道施工
查10%，且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试
技术要求
验。
（5）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。
2）管道支吊架安装
（2）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（3）塑料管及复合管。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
（5）薄壁不锈钢管道安装时，碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。
3）管道及配件安装
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道
室内给水 左侧。
管道施工 （3）给水引入管与排水排出管的水平净距不得小于1m。
技术要求 室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；
交叉铺设时，垂直净距不得小于0.15m。
若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
优路官方网站:www.youlu.com 15点亮职业人生
（4）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
（5）安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
（6）安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管，其顶部
应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过
楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实。管道的接口不得设在套管内。
1）管道及配件安装
（1）管道安装坡度：同向流动应为2‰～3‰；逆向流动≥5‰；散热器支管应为1％。
室内供暖 （3）热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。
管道施工 2）低温热水地板辐射供暖系统安装
技术要求 （1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h
内压力降不大于0.05MPa且不渗不漏。
1）室内排水系统灌水试验
建筑排水 （1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边
系统试验 缘或底层地面高度。满水15min水面下降后，再灌满观察5min。
要求 2）室内排水系统通球试验
通球球径不小于排水管道管径的2/3，通球率必须达到100%。
1）室内给水系统水压试验、冲洗及消毒
（1）当设计未注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小
建筑给水 于0.6MPa。
系统试验 （2）金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到
要求 工作压力进行检查，应不渗不漏；
塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状
态下稳压2h，压力降不得超过0.03MPa。
2）室内供暖管道系统试压、冲洗及试运行和调试
（1）供暖管道系统试压
蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力
不小于0.3MPa。
建筑供暖 塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点
系统试验 的试验压力不小于0.4MPa。
与调试 高温热水供暖系统，试验压力应为系统顶点工作压力加0.4MPa。
钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa,降至工作压力后检查，
不渗不漏。
塑料管的供暖系统应在试验压力下1h内压力降不大于0.05MPa,然后降压至工作压力的1.15倍，
稳压2h,压力降不大于0.03MPa,同时各连接处不渗不漏。
16 优路官方网站:www.youlu.com点亮职业人生
3.2建筑电气工程施工技术
3.2.1建筑电气的分部分项工程及施工程序
3.2.2变配电施工技术
3.2.3供电干线和配电线路施工技术
3.2.4电气照明施工技术
3.2.5电气动力设备安装技术
3.2.6建筑防雷与接地施工技术
3.2.1建筑电气的分部分项工程及施工程序
考点1：建筑电气的分部工程★
考点2：建筑电气工程施工程序★★
考点1：建筑电气的分部工程★非常规考点
考点2：建筑电气工程施工程序★★
1）变配电工程施工程序
（1）干式变压器施工程序：开箱检查→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运
行验收。
（2）配电柜（开关柜）安装程序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次
线路敷设连接→试验调整→送电运行验收。
2）供电干线及室内配线施工程序
（1）母线槽施工程序：检查验收→支架安装→单节母线槽绝缘测试→母线槽安装→插接单元安装→通电前
绝缘测试→送电验收。
（2）梯架（槽盒）施工程序：测量定位→支架安装→梯架（槽盒）安装→接地线跨接。
（3）金属明导管施工程序：测量定位→支架安装→导管预制→导管安装→接地线跨接。
（4）管内穿线施工程序：选择导线→穿引线→放护圈（金属导管时）→穿导线→导线连接→绝缘测试。
3）电气动力设备施工程序
（1）电动机（风机、水泵等）施工程序：电动机绝缘测试→电动机干燥（受潮时）→电动机接线→送电前
检查→送电运行。
优路官方网站:www.youlu.com 1点亮职业人生
4）防雷接地施工程序
防雷接地施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）
施工。
总结：由下向上施工
3.2.2变配电施工技术
考点1：变压器安装★
考点2：配电柜安装★★★
考点1：变压器安装★非常规考点。
考点2：配电柜安装★★★

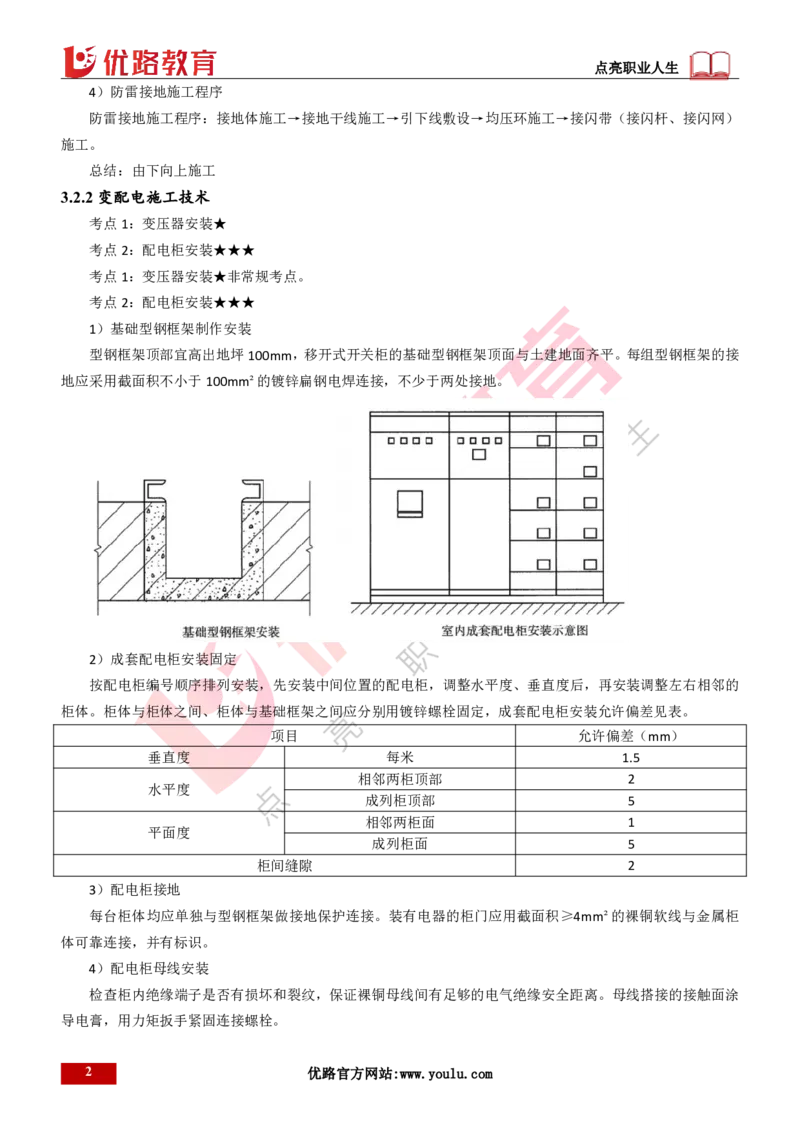

1）基础型钢框架制作安装
型钢框架顶部宜高出地坪100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。每组型钢框架的接
地应采用截面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
2）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左右相邻的
柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装允许偏差见表。
项目 允许偏差（mm）
垂直度 每米 1.5
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
3）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²的裸铜软线与金属柜
体可靠连接，并有标识。
4）配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接触面涂
导电膏，用力矩扳手紧固连接螺栓。
2 优路官方网站:www.youlu.com点亮职业人生
5）二次线路敷设要求

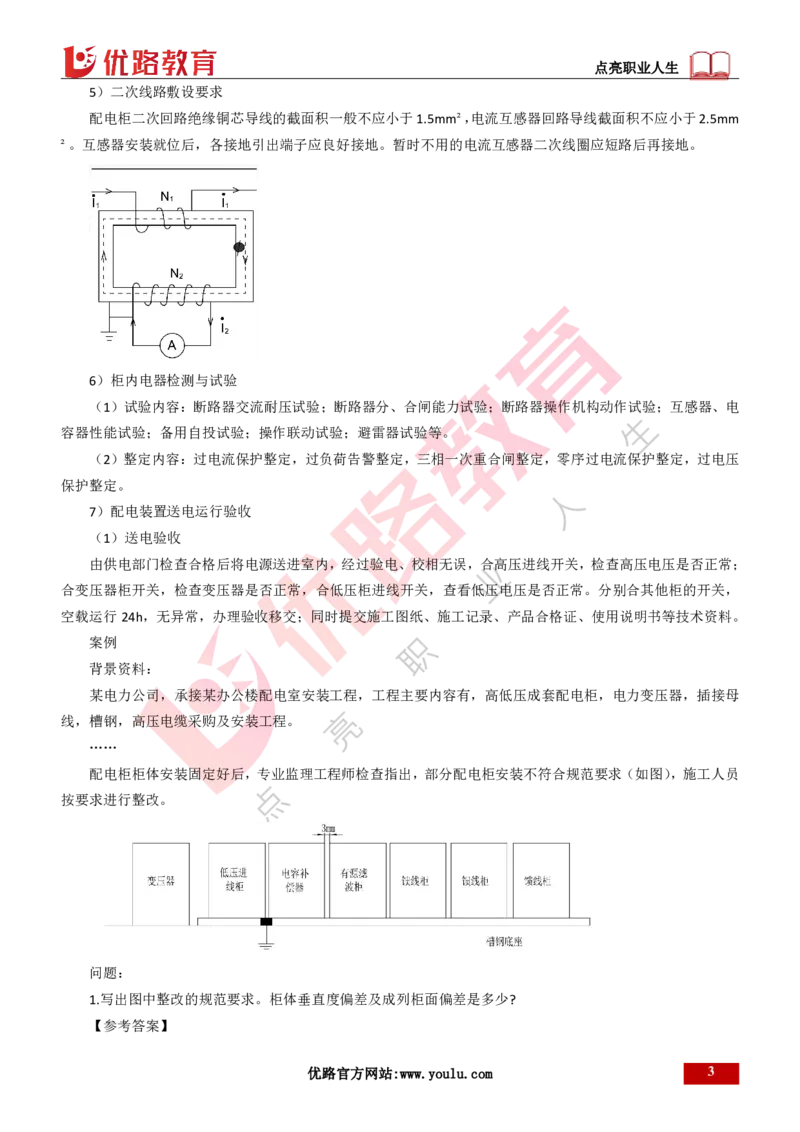

配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm²，电流互感器回路导线截面积不应小于2.5mm
²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短路后再接地。
6）柜内电器检测与试验
（1）试验内容：断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作试验；互感器、电
容器性能试验；备用自投试验；操作联动试验；避雷器试验等。
（2）整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整定，过电压
保护整定。
7）配电装置送电运行验收
（1）送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高压进线开关，检查高压电压是否正常；
合变压器柜开关，检查变压器是否正常，合低压柜进线开关，查看低压电压是否正常。分别合其他柜的开关，
空载运行24h，无异常，办理验收移交；同时提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
案例
背景资料：
某电力公司，承接某办公楼配电室安装工程，工程主要内容有，高低压成套配电柜，电力变压器，插接母
线，槽钢，高压电缆采购及安装工程。
……
配电柜柜体安装固定好后，专业监理工程师检查指出，部分配电柜安装不符合规范要求（如图），施工人员
按要求进行整改。
问题：
1.写出图中整改的规范要求。柜体垂直度偏差及成列柜面偏差是多少?
【参考答案】
优路官方网站:www.youlu.com 3点亮职业人生
1.（1）①柜体的相互间接缝3mm不符合规范要求，其间隙应≤2mm;
②基础型钢仅有1处接地不符合规范要求，基础型钢的接地应不少于两处。
（2）柜体安装垂直度允许偏差不应大于1.5‰。成列柜面偏差不应大于5mm。
3.2.3供电干线和配电线路施工技术
考点1：母线槽施工技术★★★★
考点2：梯架（槽盒）施工技术★★★
考点3：导管施工技术★★★
考点4：导管内穿线和槽盒内导线敷设要求★★★
考点5：室内电缆敷设要求★★
考点1：母线槽施工技术★★★★
1）检查验收
（1）用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与母线槽本体
防护等级一致，其标识应完整。防火型母线槽应有防火等级和燃烧报告。
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m母线槽应进行
抗震设防，设置抗震支架。
（2）水平或垂直敷设的母线槽，每节不得少于一个支架，距拐弯0.4～0.6m处应设置支架，固定点位置不
应设置在母线槽的连接处或分接单元处。
（3）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小于6mm。
3）母线槽安装连接要求
（1）配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，全长允许偏差不宜大于20mm;
照明母线槽水平度允许偏差全长不应大于5mm，垂直度允许偏差不应大于10mm。
母线槽与外壳同心度的允许偏差不应大于5mm。
（2）母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管上方穿越，如果从
水管下方穿越时，应在母线槽与水管之间设置防水挡板。
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，每50～60m宜设
置伸缩节。
（4）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞四周应设置
高度为50mm及以上的防水台，并采取防火封堵措施。
（5）母线槽连接后不应受到额外应力；母线的连接紧固应用力矩扳手，搭接螺栓紧固力矩应符合产品技术
文件要求或规范标准要求。母线槽连接后的接触电阻值应小于0.1Ω。
（6）母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于2处；分支母线槽的金属
外壳末端应与接地保护导体连接。
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
（2）分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密；退出时，接地触头应后于相线
4 优路官方网站:www.youlu.com点亮职业人生
触头脱开，分接单元内开关设备处于断路状态。
【多选】关于建筑电气工程母线槽安装的说法，正确的有（）。
A.绝缘测试应在母线槽安装前后分别进行 B.照明母线槽的垂直偏差不应大于10mm
C.母线槽接口穿越楼板处应设置补偿装置 D.母线槽连接部件应与本体防护等级一致
E.母线槽连接处的接触电阻应小于0.1Ω 【参考答案】ABDE
案例
背景资料：

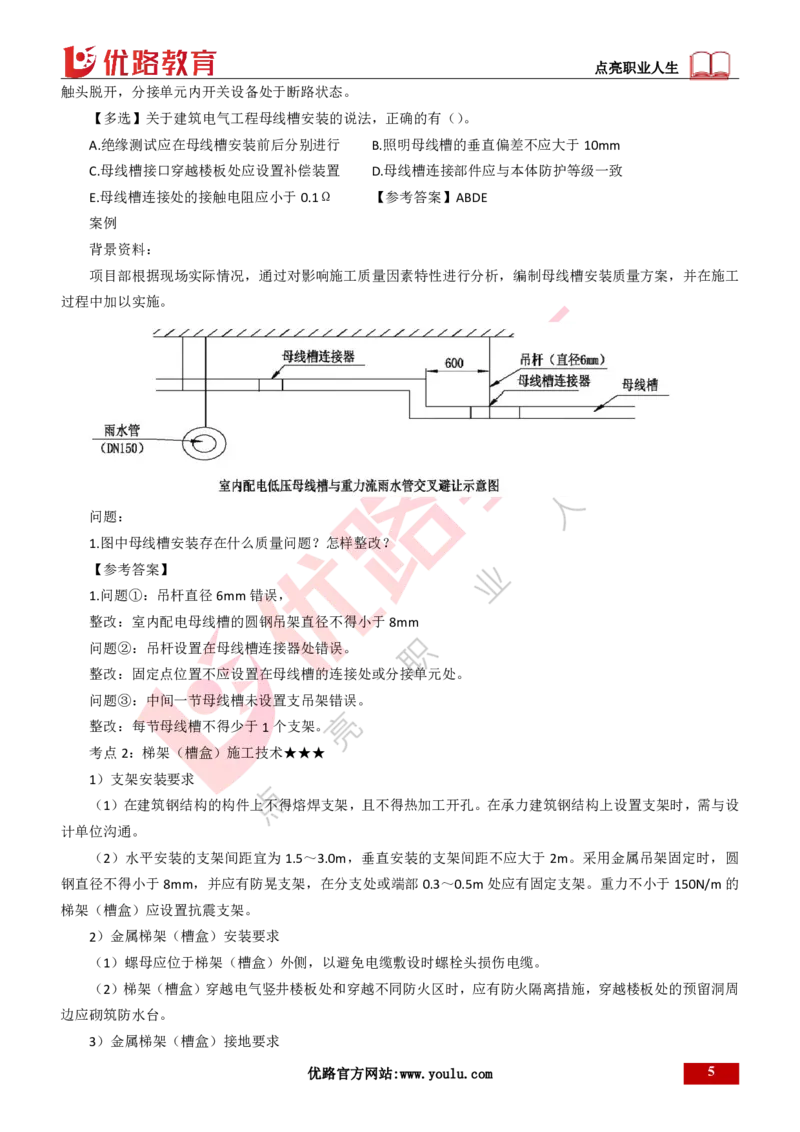

项目部根据现场实际情况，通过对影响施工质量因素特性进行分析，编制母线槽安装质量方案，并在施工
过程中加以实施。
问题：
1.图中母线槽安装存在什么质量问题？怎样整改？
【参考答案】
1.问题①：吊杆直径6mm错误，
整改：室内配电母线槽的圆钢吊架直径不得小于8mm
问题②：吊杆设置在母线槽连接器处错误。
整改：固定点位置不应设置在母线槽的连接处或分接单元处。
问题③：中间一节母线槽未设置支吊架错误。
整改：每节母线槽不得少于1个支架。
考点2：梯架（槽盒）施工技术★★★
1）支架安装要求
（1）在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结构上设置支架时，需与设
计单位沟通。
（2）水平安装的支架间距宜为1.5～3.0m，垂直安装的支架间距不应大于2m。采用金属吊架固定时，圆
钢直径不得小于8mm，并应有防晃支架，在分支处或端部0.3～0.5m处应有固定支架。重力不小于150N/m的
梯架（槽盒）应设置抗震支架。
2）金属梯架（槽盒）安装要求
（1）螺母应位于梯架（槽盒）外侧，以避免电缆敷设时螺栓头损伤电缆。
（2）梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼板处的预留洞周
边应砌筑防水台。
3）金属梯架（槽盒）接地要求
优路官方网站:www.youlu.com 5点亮职业人生
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m时，每隔
20～30m处应增加一个接地连接点，终端和起始端均应接地。
（2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符合设计要求。
镀锌金属梯架（槽盒）之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连
接固定螺栓。
案例
背景资料：
A安装公司承包了某办公大楼的机电安装工程，工程内容包括建筑电气、给排水、通风与空调、电梯、消
防及报警系统安装等。
……

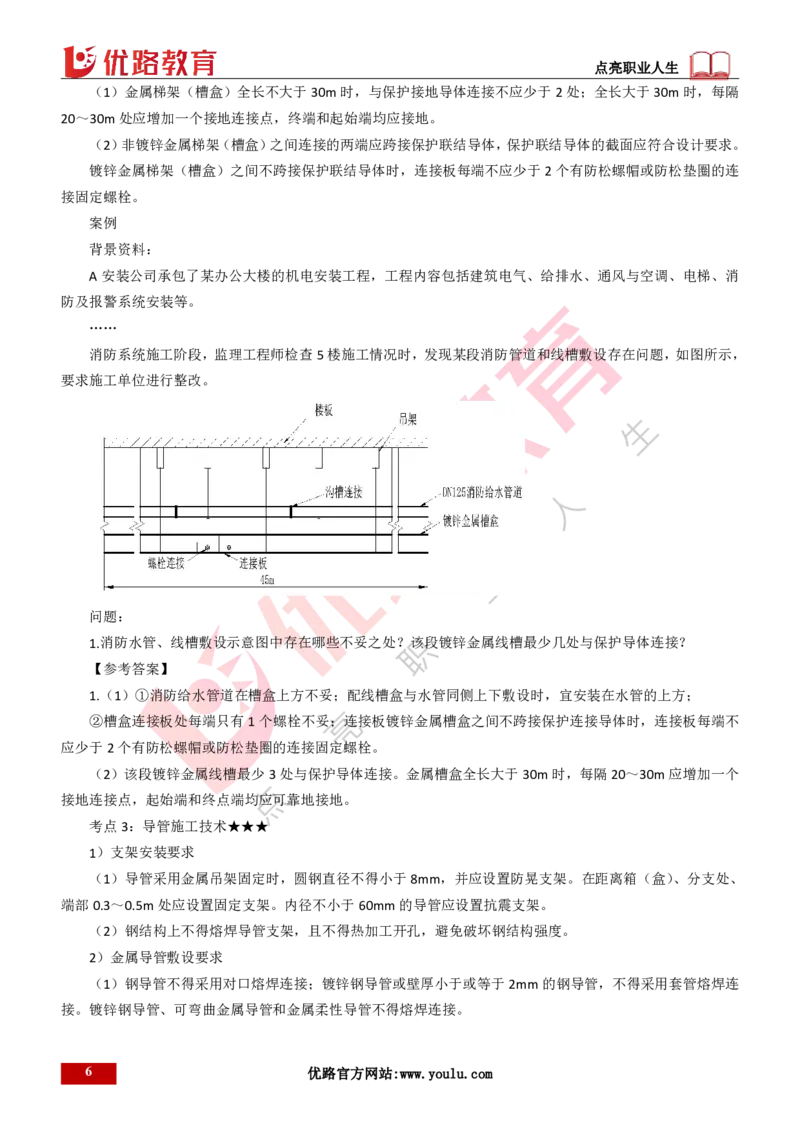

消防系统施工阶段，监理工程师检查5楼施工情况时，发现某段消防管道和线槽敷设存在问题，如图所示，
要求施工单位进行整改。
问题：
1.消防水管、线槽敷设示意图中存在哪些不妥之处？该段镀锌金属线槽最少几处与保护导体连接？
【参考答案】
1.（1）①消防给水管道在槽盒上方不妥；配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；
②槽盒连接板处每端只有1个螺栓不妥；连接板镀锌金属槽盒之间不跨接保护连接导体时，连接板每端不
应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
（2）该段镀锌金属线槽最少3处与保护导体连接。金属槽盒全长大于30m时，每隔20～30m应增加一个
接地连接点，起始端和终点端均应可靠地接地。
考点3：导管施工技术★★★
1）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。在距离箱（盒）、分支处、
端部0.3～0.5m处应设置固定支架。内径不小于60mm的导管应设置抗震支架。
（2）钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
2）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连
接。镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
6 优路官方网站:www.youlu.com点亮职业人生

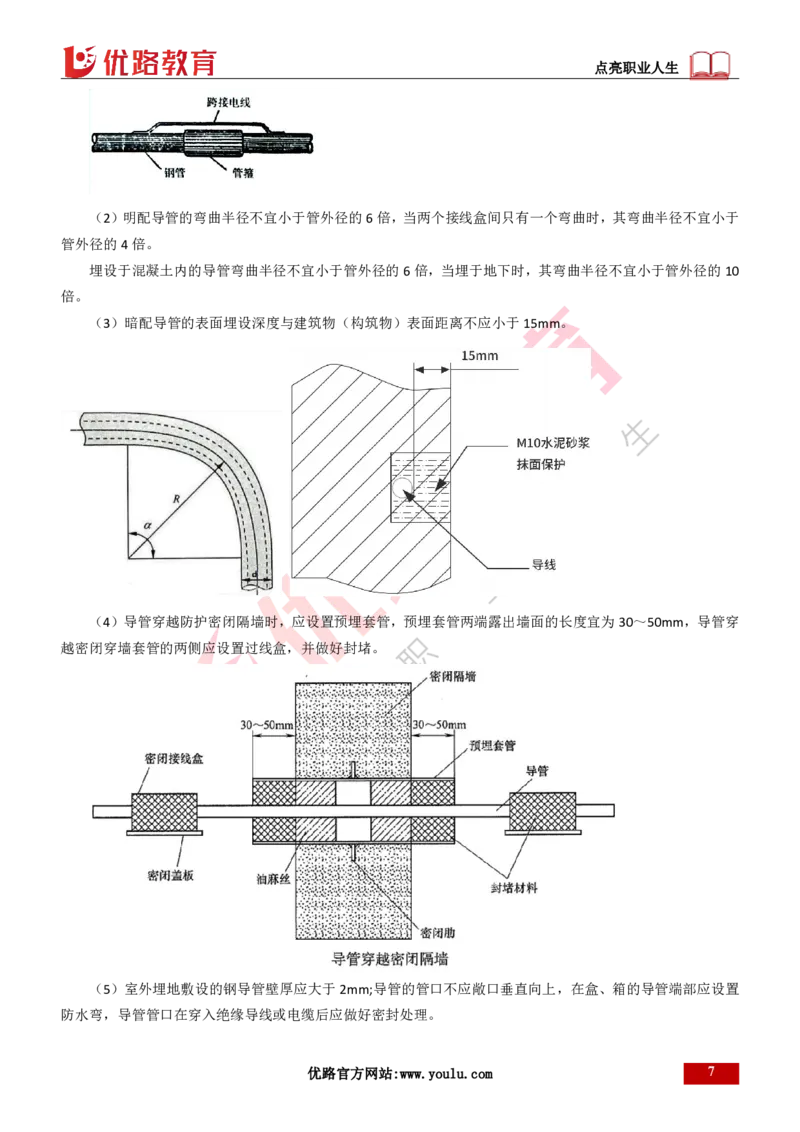

（2）明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于
管外径的4倍。
埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍，当埋于地下时，其弯曲半径不宜小于管外径的10
倍。
（3）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于15mm。
（4）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，导管穿
越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
（5）室外埋地敷设的钢导管壁厚应大于2mm;导管的管口不应敞口垂直向上，在盒、箱的导管端部应设置
防水弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
优路官方网站:www.youlu.com 7点亮职业人生
3）金属导管接地要求
（1）非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆钢，且直径
不应小于6mm，搭接长度应为圆钢直径的6倍。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体；保
护联结导体应为截面积不小于4mm²的铜芯软导线。
4）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，在照
明工程中不宜大于1.2m。
（2）金属柔性导管不应作为保护联结导体的接续导体。
【单选】关于柔性导管敷设的说法，正确的是（）。
A.柔性导管的长度在动力工程中不宜大于0.9m
B.柔性导管的长度在照明工程中不宜大于1.3m
C.柔性导管与电气设备的连接应采用专用接头
D.金属柔性导管可以作为保护导体的接续导体
【参考答案】C
考点4：导管内穿线和槽盒内导线敷设要求★★★
1）导管内穿线要求
（1）绝缘导线穿入金属导管的管口在穿线前应装设护线口。
（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）的设置
位置应便于检修。
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷设要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%。
8 优路官方网站:www.youlu.com点亮职业人生
控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。
【多选】关于导管内穿线和槽盒内敷线的说法，正确的有（）。
A.同一交流回路导线可穿入不同金属导管内
B.不同电压等级的导线不应穿在同一导管内
C.同一槽盒内不宜同时敷设绝缘导线和电缆
D.导管内的导线接头应设置在专用接线盒内
E.垂直安装的槽盒内导线敷设不用分段固定
【参考答案】BCD

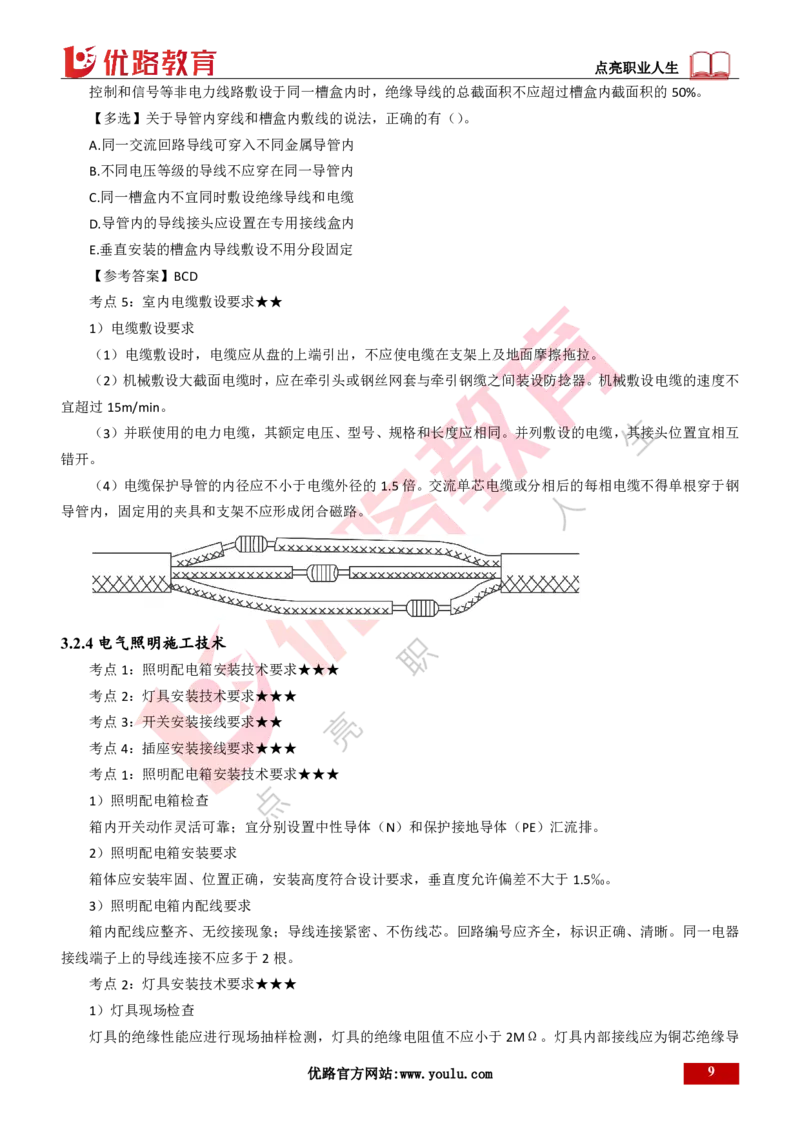

考点5：室内电缆敷设要求★★
1）电缆敷设要求
（1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
（2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械敷设电缆的速度不
宜超过15m/min。
（3）并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，其接头位置宜相互
错开。
（4）电缆保护导管的内径应不小于电缆外径的1.5倍。交流单芯电缆或分相后的每相电缆不得单根穿于钢
导管内，固定用的夹具和支架不应形成闭合磁路。
3.2.4电气照明施工技术
考点1：照明配电箱安装技术要求★★★
考点2：灯具安装技术要求★★★
考点3：开关安装接线要求★★
考点4：插座安装接线要求★★★
考点1：照明配电箱安装技术要求★★★
1）照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2）照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于1.5‰。
3）照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同一电器
接线端子上的导线连接不应多于2根。
考点2：灯具安装技术要求★★★
1）灯具现场检查
灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接线应为铜芯绝缘导
优路官方网站:www.youlu.com 9点亮职业人生
线，导线截面积应与灯具功率相匹配，且不应小于0.5mm²。
2）灯具安装固定
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每
检验批的灯具数量抽查5%，且不得少于1套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批的不同安
装形式各抽查5%，且各不得少于1套。

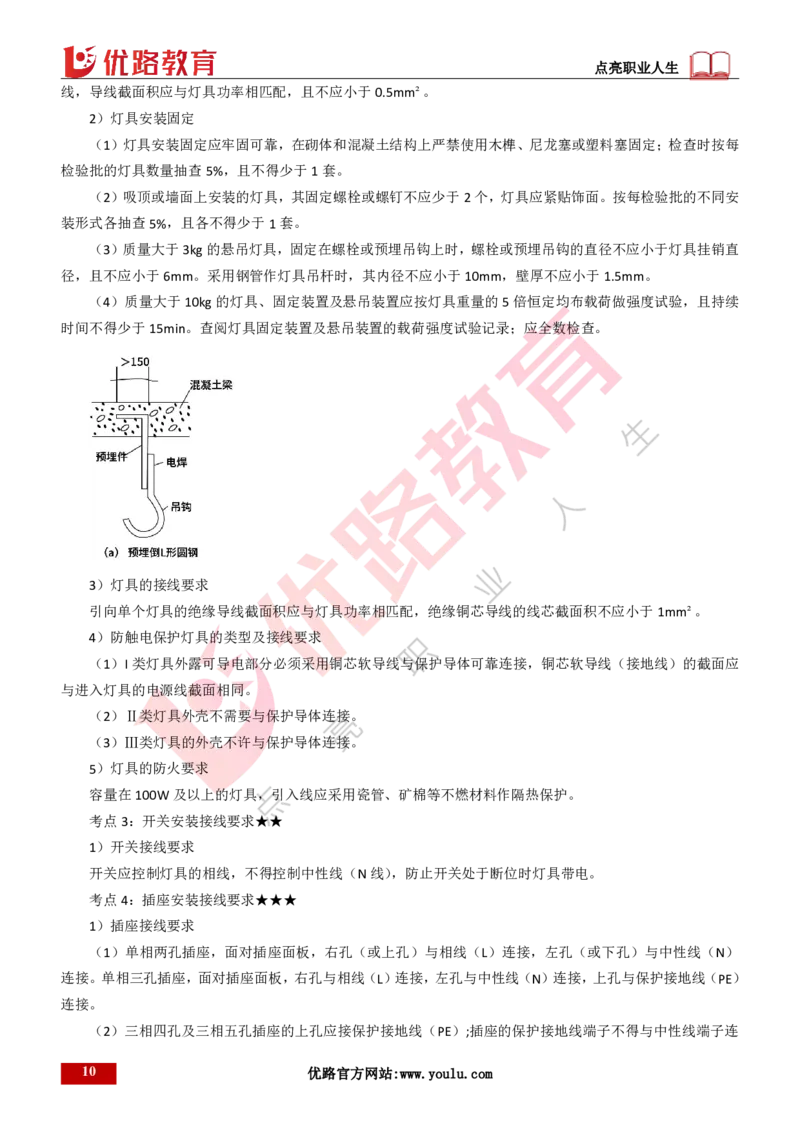

（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不应小于灯具挂销直
径，且不应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续
时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
3）灯具的接线要求
引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积不应小于1mm²。
4）防触电保护灯具的类型及接线要求
（1）I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，铜芯软导线（接地线）的截面应
与进入灯具的电源线截面相同。
（2）Ⅱ类灯具外壳不需要与保护导体连接。
（3）Ⅲ类灯具的外壳不许与保护导体连接。
5）灯具的防火要求
容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。
考点3：开关安装接线要求★★
1）开关接线要求
开关应控制灯具的相线，不得控制中性线（N线），防止开关处于断位时灯具带电。
考点4：插座安装接线要求★★★
1）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性线（N）
连接。单相三孔插座，面对插座面板，右孔与相线（L）连接，左孔与中性线（N）连接，上孔与保护接地线（PE）
连接。
（2）三相四孔及三相五孔插座的上孔应接保护接地线（PE）;插座的保护接地线端子不得与中性线端子连
10 优路官方网站:www.youlu.com点亮职业人生
接；同一场所的三相插座，其接线的相序应一致。

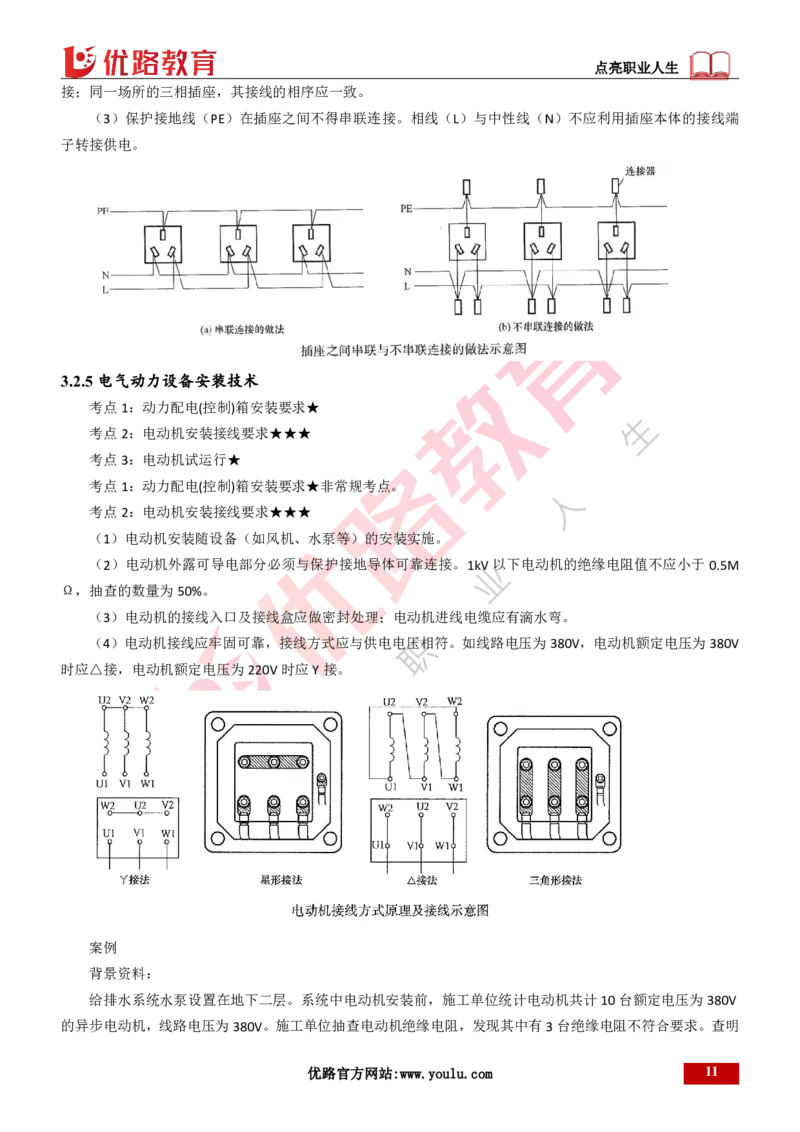

（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体的接线端
子转接供电。
3.2.5电气动力设备安装技术
考点1：动力配电(控制)箱安装要求★
考点2：电动机安装接线要求★★★
考点3：电动机试运行★
考点1：动力配电(控制)箱安装要求★非常规考点。
考点2：电动机安装接线要求★★★
（1）电动机安装随设备（如风机、水泵等）的安装实施。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5M
Ω，抽查的数量为50%。

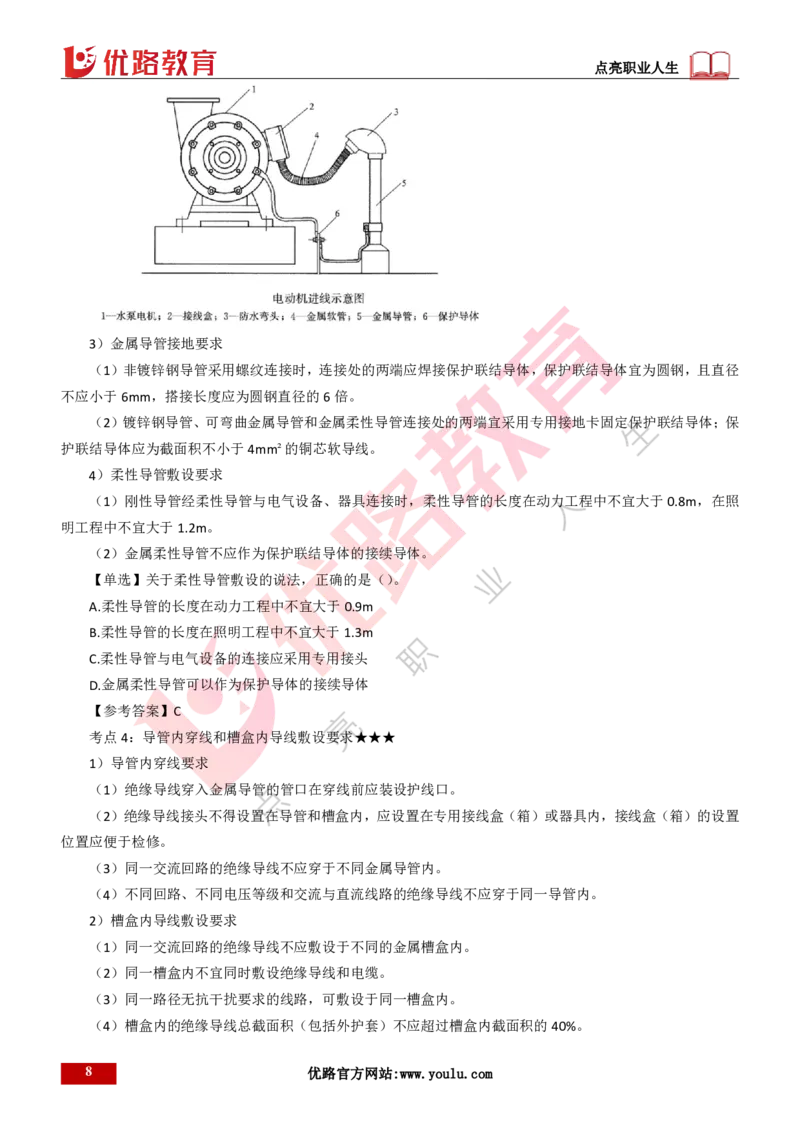

（3）电动机的接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。
（4）电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为380V，电动机额定电压为380V
时应△接，电动机额定电压为220V时应Y接。
案例
背景资料：
给排水系统水泵设置在地下二层。系统中电动机安装前，施工单位统计电动机共计10台额定电压为380V
的异步电动机，线路电压为380V。施工单位抽查电动机绝缘电阻，发现其中有3台绝缘电阻不符合要求。查明
优路官方网站:www.youlu.com 11点亮职业人生
原因为仓库内环境过于潮湿，电动机受潮。施工单位采取措施对电动机干燥。

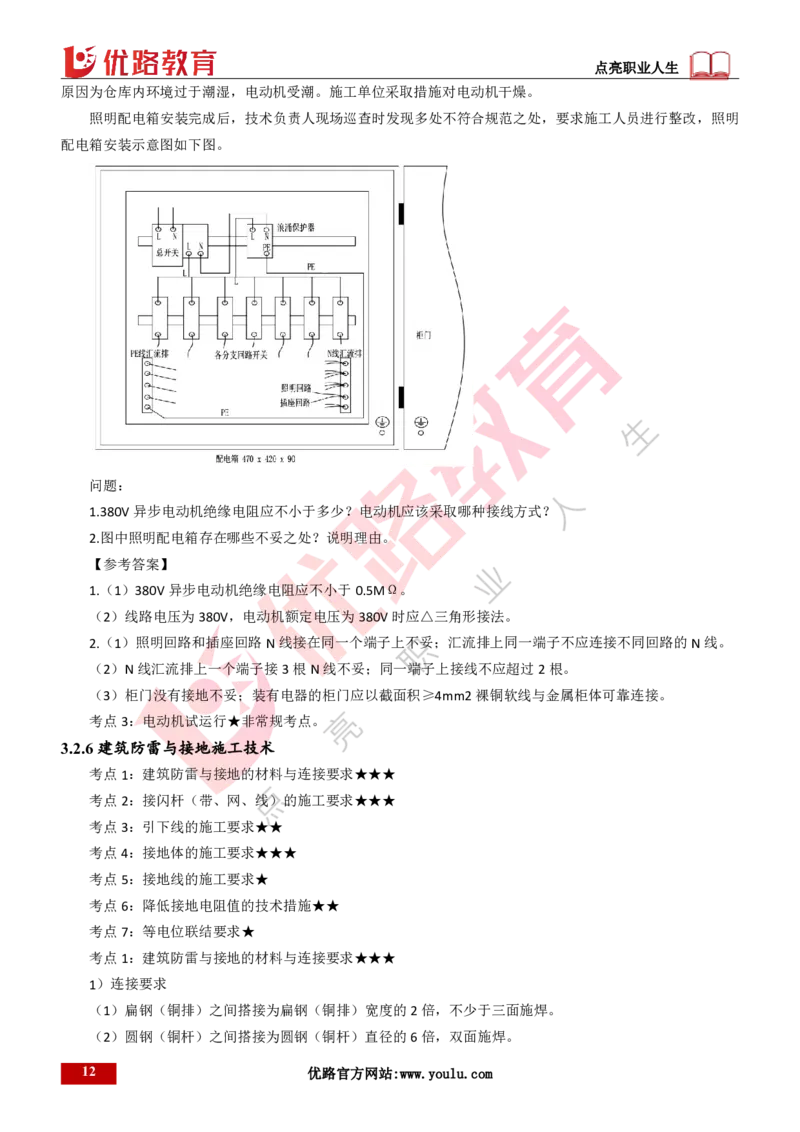

照明配电箱安装完成后，技术负责人现场巡查时发现多处不符合规范之处，要求施工人员进行整改，照明
配电箱安装示意图如下图。
问题：
1.380V异步电动机绝缘电阻应不小于多少？电动机应该采取哪种接线方式？
2.图中照明配电箱存在哪些不妥之处？说明理由。
【参考答案】
1.（1）380V异步电动机绝缘电阻应不小于0.5MΩ。
（2）线路电压为380V，电动机额定电压为380V时应△三角形接法。
2.（1）照明回路和插座回路N线接在同一个端子上不妥；汇流排上同一端子不应连接不同回路的N线。
（2）N线汇流排上一个端子接3根N线不妥；同一端子上接线不应超过2根。
（3）柜门没有接地不妥；装有电器的柜门应以截面积≥4mm2裸铜软线与金属柜体可靠连接。
考点3：电动机试运行★非常规考点。
3.2.6建筑防雷与接地施工技术
考点1：建筑防雷与接地的材料与连接要求★★★
考点2：接闪杆（带、网、线）的施工要求★★★
考点3：引下线的施工要求★★
考点4：接地体的施工要求★★★
考点5：接地线的施工要求★
考点6：降低接地电阻值的技术措施★★
考点7：等电位联结要求★
考点1：建筑防雷与接地的材料与连接要求★★★
1）连接要求
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
（2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
12 优路官方网站:www.youlu.com点亮职业人生
（3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
案例
背景资料：
某安装公司承接一商业中心的建筑智能化工程的施工。工程包括：建筑设备监控系统，安全技术防范系统，
公共广播系统，防雷与接地和机房工程。
……
在工程的质量验收中,发现机房和弱电井的接地干线搭接不符合施工质量验收规范要求,监理工程师对40×
4镀锌扁钢的焊接搭接提出整改要求,项目部返工后,通过验收。
问题：
1.画出40x4镀锌扁钢正确的焊接搭接方式？扁钢需要多少面焊接？
【参考答案】
1.搭接方式如图所示：扁钢与扁钢之间的连接至少需要三面施焊，搭设长度至少为扁钢宽度的2倍。
考点2：接闪杆（带、网、线）的施工要求★★★
1）接闪杆的施工要求
（1）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与其他接
地网的地中距离不应小于3m。
（2）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部应有
两处与接地体连接。
2）接闪带（网）的施工要求
接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高度不宜小于
150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个固定支架应能承受49N的垂
直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。
考点3：引下线的施工要求★★
优路官方网站:www.youlu.com 13点亮职业人生
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀锌扁钢时，
可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m处做接地测试点，接地测试点
通常不少于2个，并有明显标识。
考点4：接地体的施工要求★★★
1）人工接地体的施工要求
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆钢的直径
不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小于0.6m，垂直接地体的水
平间距应不小于5m。
（2）水平接地体的镀锌扁钢的厚度应不小于4mm，截面积应不小于100mm²;镀锌圆钢的截面积应不小于
100mm²。水平接地体距地面至少为0.6m。接地体施工完成后应填土夯实，以降低接地电阻。
2）自然接地体的施工要求
（1）利用工程桩钢筋做垂直接地体，应按设计要求找好工程桩的位置，把工程桩内的钢筋（不少于2根）
进行搭接焊接，再与底板主钢筋（不少于2根）焊接牢固，用色漆做标记，及时做好隐蔽工程验收记录。
（2）在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于4Ω，共用接地体的
接地电阻值应小于1Ω。
考点5：接地线的施工要求★非常规考点。
考点6：降低接地电阻值的技术措施★★
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值。
1）采用接地模块降低接地电阻值
接地模块的顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。接地模块应集中引线，
采用接地干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，引出线不应少于
2处。
考点7：等电位联结要求★非常规考点。
14 优路官方网站:www.youlu.com点亮职业人生

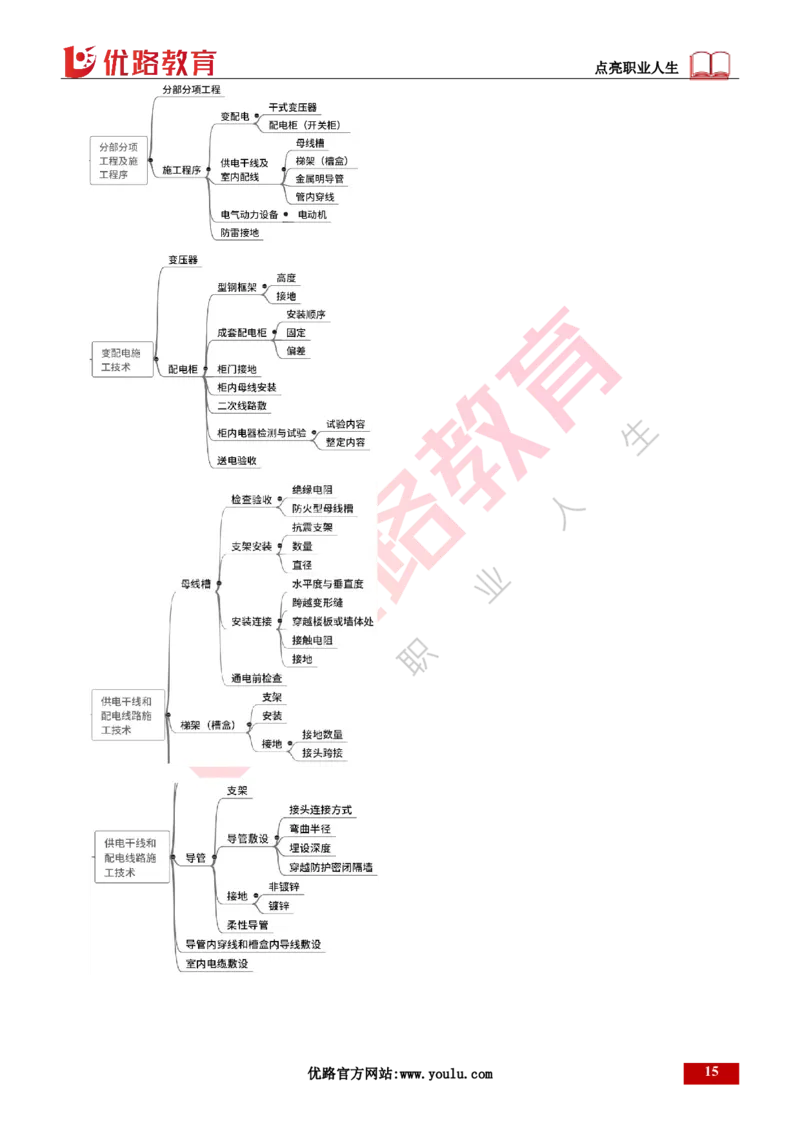

优路官方网站:www.youlu.com 15点亮职业人生
考点 内容
1）基础型钢框架制作安装：顶部宜高出地坪100mm。钢框架接地截面积不小于100mm²的镀锌
扁钢电焊连接，不少于两处接地。
2）成套配电柜安装固定：柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定。
3）配电柜接地：柜门应用截面积≥4mm²的裸铜软线与金属柜体可靠连接，并有标识。
配电柜安装 4）配电柜母线安装：母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓。
5）二次线路敷设要求：暂时不用的电流互感器二次线圈应短路后再接地。
6）柜内电器检测与试验
（2）整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整
定，过电压保护整定。
1）检查验收
（1）用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）防火型母线槽应有防火等级和燃烧报告。
母线槽施工 2）支架安装要求
技术 （1）重力不小于150N/m母线槽应进行抗震设防，设置抗震支架。
（2）水平或垂直敷设的母线槽，每节不得少于一个支架，距拐弯0.4～0.6m处应设置支架，固
定点位置不应设置在母线槽的连接处或分接单元处。
（3）圆钢吊架直径：室内配电≥8mm，室内照明≥6mm。
3）母线槽安装连接要求
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，每50～
60m宜设置伸缩节。
母线槽施工
（4）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞
技术
四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。
（5）母线槽连接后的接触电阻值应小于0.1Ω。
4）母线槽通电前检查
16 优路官方网站:www.youlu.com点亮职业人生
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
3）金属梯架（槽盒）接地要求
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m
梯架（槽盒） 时，每隔20～30m处应增加一个接地连接点，终端和起始端均应接地。
施工技术 （2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符
合设计要求。镀锌金属梯架（槽盒）之间不跨接保护联结导体时，连接板每端不应少于2个有防
松螺帽或防松垫圈的连接固定螺栓。
2）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用
套管熔焊连接。
（4）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，
导管穿越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
3）金属导管接地要求
导管施工技 （1）非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆
术 钢，且直径不应小于6mm，搭接长度应为圆钢直径的6倍。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联
结导体；保护联结导体应为截面积不小于4mm²的铜芯软导线。
4）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于
0.8m，在照明工程中不宜大于1.2m。
（2）金属柔性导管不应作为保护联结导体的接续导体。
宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
照明配电箱
同一电器接线端子上的导线连接不应多于2根。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，
且持续时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
灯具安装技 4）灯具外壳接地要求
术要求 （1）I类灯具：必须。
（2）Ⅱ类灯具：不需要。
（3）Ⅲ类灯具：不许。
1）插座接线要求（左零右火上接地）
插座安装接
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体
线要求
的接线端子转接供电。
（2）1kV以下电动机的绝缘电阻值不应小于0.5MΩ，抽查的数量为50%。
电动机安装
（3）电动机进线电缆应有滴水弯。
接线要求
（4）线路电压为380V，电动机额定电压为380V时应△接，电动机额定电压为220V时应Y接。
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
建筑防雷与 （2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
接地的材料 （3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
与连接要求 （4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
1）接闪杆的施工要求
（2）当金属筒体的厚度不小于4mm时，可作接闪杆的引下线。
接闪杆（带、
2）接闪带（网）的施工要求
网、线）的施
接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高
工要求
度不宜小于150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个
固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。
优路官方网站:www.youlu.com 17点亮职业人生
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热
引下线
镀锌扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆
钢的直径不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小
接地体 于0.6m，垂直接地体的水平间距应不小于5m。
（2）在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于4Ω，共
用接地体的接地电阻值应小于1Ω。
降低接地电
可采用降阻剂、换土措施和接地模块来降低接地电阻值。
阻
18 优路官方网站:www.youlu.com点亮职业人生
3.3通风与空调工程施工技术
3.3.1通风与空调的分部分项工程及施工程序
3.3.2通风与空调风系统施工技术
3.3.3通风与空调水系统施工技术
3.3.4通风与空调设备安装技术
3.3.5通风与空调系统的调试和检测
3.3.6净化空调系统施工技术
3.3.1通风与空调的分部分项工程及施工程序
考点1：通风与空调的分部分项工程★
考点2：通风与空调工程的施工程序★★
考点1：通风与空调的分部分项工程★非常规考点。
考点2：通风与空调工程的施工程序★★
风系统
水系统
1）风管及部件制作与安装程序
金属风管安装程序：测量放线→支吊架制作→支吊架定位安装→风管检查→组合连接→风管调整→漏风量
测试→风管绝热→质量检查。
2）空调水系统管道施工程序
空调冷热水管道安装施工程序：管道预制→管道支吊架制作与安装→管道与附件安装→水压试验→冲洗→
优路官方网站:www.youlu.com 1点亮职业人生
质量检查。
3）设备安装程序
（1）制冷机组安装程序：基础验收→机组运输吊装→机组减振装置安装→机组就位安装→机组配管→质量
检查。
（2）冷却塔安装程序：基础验收→冷却塔运输吊装→冷却塔减振装置安装→冷却塔就位安装→冷却塔配管
安装→质量检查。
（3）水泵安装程序：基础验收→减振装置安装→水泵就位→找正找平→配管及附件安装→质量检查。
有振动设备：减震→设备→配管
3.3.2通风与空调风系统施工技术
考点1：风管制作★★★★
考点2：部件制作★★★
考点3：风管安装★★★★
考点4：风管制作安装的检验与试验★★★★
考点5：风管绝热施工技术★
考点1：风管制作★★★★
1）一般制作要求
（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
（2）风管系统按其工作压力应划分为微压、低压、中压与高压四个类别。风管的密封应以板材连接的密封
为主，也可采用密封胶嵌缝等方法。密封胶的性能应符合使用环境的要求，密封面宜设在风管的正压侧。
（3）防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料，防火风管的耐火极限时间应符合系
统防火设计的要求。
（4）风管板材拼接的接缝应错开，不得有十字形拼接缝。
（5）符合下列条件的金属风管应采取加固措施：
①直咬缝圆形风管直径大于等于800mm，且管段长度大于1250mm或总表面积大于4m²；用于高压系统的
螺旋风管直径大于2000mm。
②矩形风管边长大于630mm或矩形保温风管边长大于800mm，管段长度大于1250mm；或低压风管单边
平面面积大于1.2m²，中、高压风管单边平面面积大于1.0m²。
（6）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
2）镀锌钢板风管制作
2 优路官方网站:www.youlu.com点亮职业人生
（1）镀锌钢板的镀锌层厚度应符合设计及合同的要求，当设计无要求时，不应采用低于80g/m²的板材。
镀锌钢板风管表面不得有10%以上的花白、锌层粉化等镀锌层严重损坏的现象。
（2）镀锌钢板的风管不得采用焊接连接。
（3）板厚小于或等于1.2mm的风管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边量均匀，
宽度一致，为6～9mm。风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺栓及铆钉孔的孔距不大
于150mm，高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
（4）矩形风管制作采用咬口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬口。其中单
咬口、联合角咬口、转角咬口适用于微压、低压、中压及高压系统；按扣式咬口适用于微压、低压及中压系统。
①口诀：暗恋叫单；②口诀：按扣不高
（5）风管的加固形式有：角钢加固、折角加固、立咬口加固，扁钢内支撑、镀锌螺杆内支撑、钢管内支撑
加固。采用镀锌螺杆内支撑加固时，应根据风管所属系统（正压或负压），按正确的方向安装专用垫圈：负压系
统专用垫圈应安装于风管内侧，正压系统专用垫圈应安装于风管外侧。
优路官方网站:www.youlu.com 3点亮职业人生
3）普通钢板风管制作
风管与法兰的焊缝应低于法兰的端面，除尘系统风管宜采用内侧满焊、外侧间断焊的形式。当风管与法兰
采用点焊固定连接时，焊缝应熔合良好，间距不大于100mm。
4）不锈钢板风管制作
（1）不锈钢风管法兰连接时，法兰应采用不锈钢材质，法兰与风管采用内侧满焊、外侧点焊的形式。
（2）排油烟系统采用不锈钢风管时，风管与法兰应采用满焊，防止油烟泄漏、串味和火灾发生。
（3）不锈钢风管采用铆钉连接时，应采用不锈钢铆钉，防止产生电化学腐蚀。
【单选】下列关于镀锌钢板风管制作的说法错误的是（）。
A.当设计无要求时，镀锌层厚度不应低于80g/m²的板材
B.中、低压系统风管法兰的螺栓及铆钉孔的孔距不大于150mm
C.按扣式咬口适用于微压、低压及中压系统
D.镀锌螺杆内支撑加固时，负压系统专用垫圈应安装于风管外侧
【参考答案】D
考点2：部件制作★★★
1）成品风阀
（1）风阀应设有开度指示装置，并应能准确反映阀片开度。
（2）手动风量调节阀的手轮或手柄应以顺时针方向转动为关闭。
（3）电动、气动调节阀的驱动执行装置，动作应可靠，且在最大工作压力下工作应正常。
（4）工作压力大于1000Pa的调节风阀，生产厂应提供在1.5倍工作压力下能自由开关的强度测试合格的
证书或试验报告。
（5）密闭阀应能严密关闭，漏风量应符合设计要求。
2）消声器、消声弯头
（1）矩形消声弯管平面边长大于800mm时，应设置吸声导流片。
4 优路官方网站:www.youlu.com点亮职业人生
（2）消声器内消声材料的织物覆面层应平整，不应有破损，并应顺气流方向进行搭接。
（3）消声器内的织物覆面层应有保护层，保护层应采用不易锈蚀的材料，如镀锌钢丝网。当使用穿孔板保
护层时，穿孔率应大于20%。
3）柔性短管
（1）应采用抗腐、防潮、不透气及不易霉变的柔性材料，但防排烟系统的柔性短管必须采用不燃材料。
（2）柔性短管不应为异径连接管。
考点3：风管安装★★★★
1）一般技术要求
（1）当风管穿过封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管，风管
与防护套管之间，应采用不燃柔性材料封堵严密。穿墙套管与墙体两侧平齐，穿楼板套管底端与楼板底面平齐，
顶端应高出楼板面30mm。
优路官方网站:www.youlu.com 5点亮职业人生
（2）风管穿越建筑物变形缝空间时，应设置柔性短管；风管穿越建筑物变形缝墙体时，墙体处应设置钢制
套管，墙体一侧的风管应设置柔性短管，风管与钢制套管之间采用不燃柔性材料封堵严密。
（3）外保温风管必须穿越封闭的墙体时，应加设套管。
（4）风管内严禁其他管线穿越。
（5）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统，必须设置可靠的防静电接地装置。
（6）输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时，不得设置接口。
（7）室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接。
（8）风管系统安装完毕后，应进行严密性检验，漏风量应符合规范允许的数值。
2）风管支吊架安装
（1）风管支吊架预制加工时，切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割。
（2）支吊架的设置不应影响阀门、自控机构的正常动作，且不应设置在风口、检查门处，离风口和分支管
的距离不宜小于200mm。
（3）风管吊架的吊杆直径不得小于6mm，横担固定吊杆的螺栓上下应加锁母；保温风管应加木质衬垫，
其厚度不小于保温材料的厚度。
（4）金属风管水平安装，
直径或边长小于等于400mm时，支吊架间距不应大于4m;
大于400mm时，间距不应大于3m。
6 优路官方网站:www.youlu.com点亮职业人生
螺旋风管的支吊架的间距可为5m与3.75m;
薄钢板法兰风管的支吊架间距不应大于3m。
（5）垂直安装的风管，应设置至少2个固定点，支架间距不应大于4m。风管支架宜设置在法兰连接处，
不宜单独以抱箍的形式固定风管，应使用型钢支架，并使风管重量通过法兰作用于支架上。
（6）悬吊的水平主、干风管直线长度超过20m时，应设置防晃支架或防止摆动的固定点，且每个系统不
应少于1个。
（7）不锈钢板、铝板风管与碳素钢支架的接触处，应采取隔绝或防腐绝缘措施。
3）金属风管安装
（1）法兰的连接螺栓应均匀拧紧，螺母宜顺气流方向且螺母宜在同一侧。
（2）风管接口的连接应严密牢固。风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫
片不应凸入管内，且不宜凸出法兰外；垫片接口交叉长度不应小于30mm。
（3）风管的连接应平直，接口不得安装在墙内或楼板内。
（4）柔性短管的安装技术要求：
①柔性短管长度宜为150～250mm，与风管的连接不得采用抱箍固定的形式。柔性短管与角钢法兰组装时，
可采用条形镀锌钢板压条的方式，通过铆接连接。压条翻边宜为6～9mm，紧贴法兰，铆接平顺，铆钉间距宜
为60～80mm。
②可伸缩金属或非金属柔性风管的长度不宜大于2m。柔性风管支吊架的间距不应大于1500mm，承托的座
或箍的宽度不应小于25mm，两支架间风道的最大允许下垂应为100mm，且不应有死弯或塌凹。
优路官方网站:www.youlu.com 7点亮职业人生
4）阀门、部件安装
（1）风阀安装
①斜插板风阀安装时，阀板应顺气流方向插入；水平安装时，阀板应向上开启。
②直径或长边尺寸大于等于630mm的防火阀，或边长大于1250mm的弯头和三通，应设独立的支吊架。
（2）消声器及静压箱的安装技术要求
①消声器及静压箱安装时，应设置独立支吊架，固定牢固。
②当采用回风箱作为静压箱时，回风口处应设置过滤网。
（3）风口的安装技术要求
①风管安装的支吊架不应设置在风口处，至风口的距离不宜小于200mm。
②空调送风口边到火灾探测器的水平距离不应小于1.5m。
③送风机进风口不应与排烟风机出风口设在同一面上，当设在同一面时，两者边缘的水平距离不应小于
20m，不足20m的排风口应高出进风口边缘6m。
【单选】镀锌钢板风管的部件安装时，应单独设置支吊架的是（）。
A.边长630mm的三通 B.消声器
C.边长500mm的弯头 D.送风口
【参考答案】B
考点4：风管制作安装的检验与试验★★★★
（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。风管强度试验
压力：
低压风管为1.5倍的工作压力；
中压风管为1.2倍的工作压力，且不低于750Pa；
8 优路官方网站:www.youlu.com点亮职业人生
高压风管为1.2倍的工作压力。
风管在试验压力保持5min及以上时间时，风管的咬口、接缝或其他连接处无开裂和张口等永久形变形及
损伤为合格。
严密性试验压力为系统工作压力，矩形金属风管允许漏风量的计算见式：
低压风管：Q≤0.1056P0.65
l
中压风管：Q ≤0.0352P0.65
m
高压风管：Q ≤0.0117P0.65
h
P——系统风管工作压力（Pa）。
（2）风管系统安装完成后，应对安装后的主、干风管分段进行严密性检验。严密性检验，主要检验风管、
部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验合格后方能交付下道
工序。
（3）排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的要求。
【单选】下列风管中，进行严密性试验时应符合中压风管规定的是（）。
A.排风风管 B.变风量空调的风管
C.新风风管 D.N1级洁净空调风管
【参考答案】B
案例
背景资料：
安装公司承接某商务楼的机电安装工程，工程主要内容是通风与空调，建筑给排水、建筑电气和消防等工
程。
……
通风空调风管采用工厂化预制，在风管批量制作之前，项目部检验了风管的制作工艺，对风管进行了严密
性试验：风管系统安装完成后，项目部对主、干风管分段进行了漏光试验。项目部报监理验收时，监理认为项
目部对风管试验与检测项目不全，要求项目部完善试验与检测项目。
通风空调工程安装、试验调整合格，在试运行验收中部分房间的风机盘管有滴水现象，经检查是冷凝水管
道的坡度不够，造成风机盘管道的冷凝水溢出。经返工，通风空调工程试运行验收合格。
问题：
1.项目部在风管批量制作前及风管安装完成后还应进行哪些试验与检测？
优路官方网站:www.youlu.com 9点亮职业人生
2.指出图2中的风管及其配件安装不符合规范要求之处，写出正确的规范要求。
【参考答案】
1.风管批量制作前，除了进行严密性试验外还应对风管强度进行试验；风管安装后，还应对主、干风管进
行严密性试验（漏风量检测）。
2.不符合规范要求之处：
（1）穿墙套管厚度错误。应设钢板厚度不小于1.6mm的钢制防护套管。
（2）水泥砂浆密封错误。风管与防护套管之间应采用不燃柔性材料封堵严密。
（3）防火阀支架设置错误。边长或直径大于等于630mm的防火阀应设置独立支吊架。
（4）防火阀位置错误。防火分区隔墙两侧的防火，距离墙表面应不大于200mm。
（5）水管与风管共用吊架错误；水管与风管的支吊架要分开设置，并水管应置于风管的下方。
考点5：风管绝热施工技术★非常规考点。
3.3.3通风与空调水系统施工技术
考点1：水管道安装★★
考点2：水系统阀部件安装★★★
考点3：制冷剂管道、管件安装★
考点4：水系统管道强度、严密性试验及管道冲洗★★★
考点5：管道及支吊架防腐施工★
考点6：管道绝热施工★
考点7：金属保护壳施工★
考点1：水管道安装★★
1）冷凝水管道安装技术要求
（1）冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于8‰，支管坡度宜大
于或等于1%，且应坡向出水口。
（2）冷凝水管道与空调机组、风机盘管等设备的连接应采用软接，软管牢固、顺直，无扭曲，保持畅通。
冷凝水管道与空调机组连接应按设计要求安装存水弯。
（3）冷凝水管道不得直接接入生活污水管道，且不应接入雨水管道。
10 优路官方网站:www.youlu.com点亮职业人生
考点2：水系统阀部件安装★★★
1）阀门安装
水平管道上阀门的手柄不应向下安装，垂直管道阀门的手柄应便于操作。
2）补偿器安装
（1）补偿器的补偿量和安装位置应符合设计文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。
（2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在
上端。
（3）设有补偿器的管道应设置固定支架和导向支架，其结构形式和固定位置应符合设计要求；管道系统水
压试验后，应及时松开波纹补偿器调整螺杆上的螺母，使补偿器处于自由状态。
3）除污器、自动排气装置安装
冷冻水管道系统应安装在系统最高处及所有可能积聚空气的管段高点，且在便于操作的部位设置排气阀，
在系统最低点应设有排水管及排水阀。
考点3：制冷剂管道、管件安装★非常规考点。
考点4：水系统管道强度、严密性试验及管道冲洗★★★
1）冷冻、冷却水管道水压试验
管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验（分为强度试验和严密性试验），试验应
符合下列要求：
（1）冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，
当工作压力小于等于1.0MPa时，金属管道及金属复合管道应为1.5倍工作压力，最低不应小于0.6MPa；
当工作压力大于1.0MPa时，应为工作压力加0.5MPa。严密性试验压力应为设计工作压力。
各类耐压塑料管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；严密性试验压力应为
1.15倍设计工作压力。
（2）试验方法为：系统最低点压力升至试验压力后，应稳压10min，压力下降不应大于0.02MPa，然后将
系统压力降至工作压力，外观检查无渗漏为合格。
2）制冷剂管道试验要求
优路官方网站:www.youlu.com 11点亮职业人生
制冷剂管道系统安装完毕，外观检查合格后，应进行系统管路强度、气密性试验、真空试验和充注制冷剂
检漏试验。
考点5：管道及支吊架防腐施工★非常规考点。
考点6：管道绝热施工★非常规考点。
考点7：金属保护壳施工★非常规考点。
3.3.4通风与空调设备安装技术
考点1：制冷机组及附属设备安装★★
考点2：冷却塔安装★★
考点3：组合式空调机组、新风机组安装★
考点4：风机安装★
考点5：水泵安装★
考点6：风机盘管安装★★★
考点7：多联机系统室内机、室外机安装★
考点8：换热设备、集分水器等其他空调设备安装★
考点9：设备机房的工厂化预制与装配式施工技术★
考点1：制冷机组及附属设备安装★★
（1）机组就位于基础上，应按设计要求设置减振器或减振垫。制冷设备基（机）座下减振器的安装位置应
与设备重心相匹配，各个减振器的压缩量应均匀一致，且偏差不应大于2mm。采用弹簧减振器的制冷机组，应
设置防止机组运行时水平位移的限位装置。
（2）机组安装前应找平找正，离心式制冷机组应在压缩机的机加工平面上找正找平。
（3）管道与制冷机组的连接采用金属或橡胶软接头连接，与设备连接的管道应设置独立支架。
考点2：冷却塔安装★★
（1）基础的位置、标高应符合设计要求，进风侧距建筑物应大于1m。冷却塔部件与基座的连接应采用镀
锌或不锈钢螺栓，紧固力应一致、均匀。
12 优路官方网站:www.youlu.com点亮职业人生
（2）冷却塔安装应水平，单台冷却塔的水平度和垂直度允许偏差应为2‰。多台冷却塔安装时，排列应整
齐，各台开式冷却塔的水面高度应一致，高度偏差值不应大于30mm。
考点3：组合式空调机组、新风机组安装★非常规考点。
考点4：风机安装★非常规考点。
考点5：水泵安装★非常规考点。
考点6：风机盘管安装★★★
（1）机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等性能参数进行复验，检验方法
为随机抽样送检，核查复验报告。
（2）风机盘管安装前宜逐台进行水压试验和风机三速试运行。盘管水压试验压力应为系统工作压力的1.5
倍，试验观察时间应为2min，不渗漏为合格；通电试运行不漏电、不短路，风机三速转动方向、转速正常为合
格。
（3）风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性连接，连
接应牢固、严密，坡向正确，金属软管及阀门均应保温。凝结水管与风机盘管连接时，宜设置透明软管，能观
察到凝结水排水情况，长度不宜大于150mm。

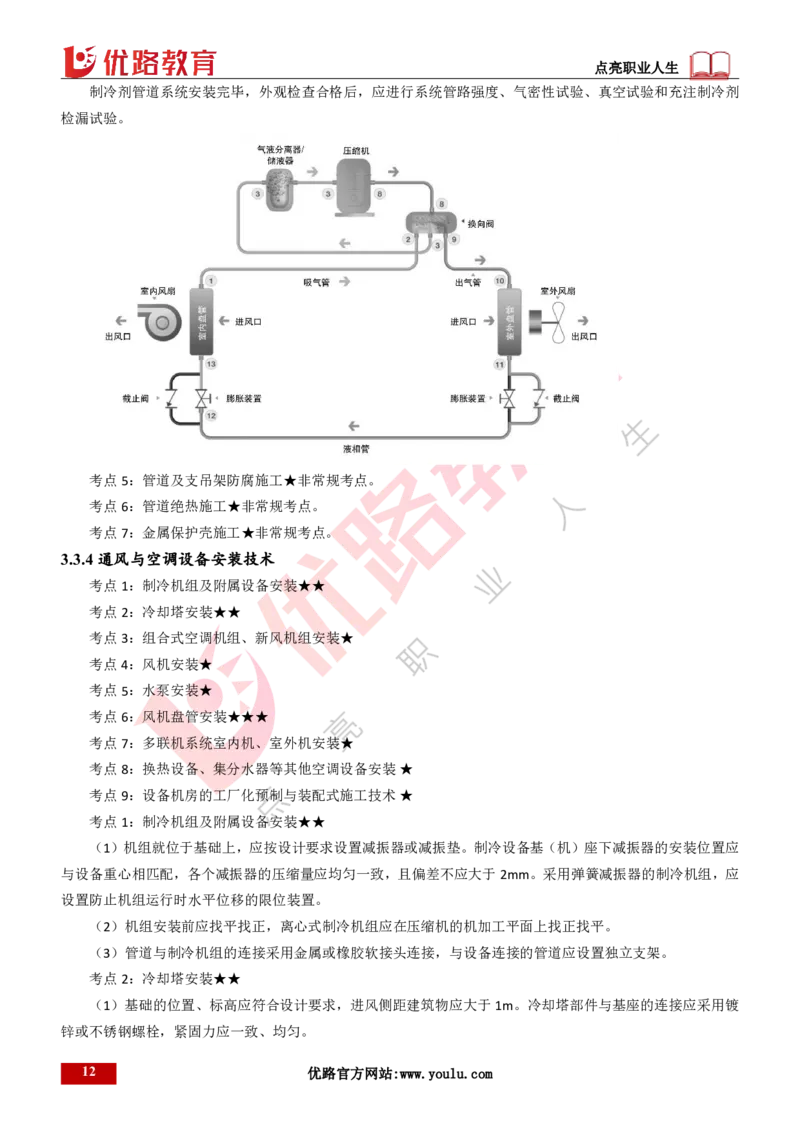

考点7：多联机系统室内机、室外机安装★非常规考点。
考点8：换热设备、集分水器等其他空调设备安装★非常规考点。
优路官方网站:www.youlu.com 13点亮职业人生
考点9：设备机房的工厂化预制与装配式施工技术★非常规考点。
3.3.5通风与空调系统的调试和检测
考点1：调试准备★★
考点2：系统调试及检测★★★★
考点1：调试准备★★
（1）通风与空调工程竣工验收的系统调试，应由施工单位负责，监理单位监督，设计单位与建设单位参与
和配合。
（2）系统调试前应编制调试方案，并应报送专业监理工程师审核批准。
（3）系统调试所使用的测试仪器，如微压计、风量罩、超声波流量计、转速表等，应在使用合格检定或校
准合格有效期内。
考点2：系统调试及检测★★★★
1）设备单机试运行及调试要求
设备 试运行时长
风机 2h
水泵 2h
冷却塔风机与冷却水系统循环试运行 2h
制冷机组 8h
2）系统非设计满负荷条件下的联合试运行及调试
（1）应在设备单机试运行合格后进行。
（2）通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不少于8h。联合试运行
及调试不在制冷期或供暖期时，仅做不带冷（热）源的试运行及调试，并在第一个制冷期或供暖期内补做。
（3）系统非设计满负荷条件下的联合试运行及调试内容包括：
①监测与控制系统的检验、调整与联动运行。
②系统风量的测定和调整（通风机、风口、系统平衡）。
③空调水系统的测定和调整。
空调水系统的开机顺序为：冷却水泵→冷却塔→冷冻水泵→制冷机组；
空调水系统的关机顺序为：制冷机组→冷冻水泵→冷却水泵→冷却塔。
④室内空气参数的测定和调整。
⑤防排烟系统测定和调整。
口诀：控烟空风水
总结：冷却系统最先启动最后停止
（4）系统非设计满负荷条件下的联合试运行及调试技术要求包括：
①系统总风量调试结果与设计风量的允许偏差为-5%～+10%，
变风量空调系统新风量与设计新风量的允许偏差为0～+10%，
各风口的风量与设计风量的允许偏差不应大于15%。
②水泵的流量、压差和水泵电机的电流不应出现10%以上的波动。
空调冷（热）水系统、冷却水系统的总流量与设计流量的偏差不应大于10%。
③水系统平衡调整后：
14 优路官方网站:www.youlu.com点亮职业人生
定流量系统的各空气处理机组的水流量应符合设计要求，允许偏差应为15%;
变流量系统的各空气处理机组的水流量应符合设计要求，允许偏差应为10%。
④多台制冷机或冷却塔并联运行时，各台制冷机及冷却塔的水流量与设计流量的偏差不应大于10%。
3）系统节能性能检测
通风空调系统调试完成后，应进行系统节能性能检验。
（1）材料、设备的见证取样复试
①通风空调工程的绝热材料进场施工前，要对导热系数或热阻、密度、吸水率等节能性能进行复验，检验
方法为现场随机抽样送检，核查复验报告，要求同一厂家同材质的绝热材料复验不得少于2次。
②风机盘管机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等节能性能参数进行复验，
检验方法为随机抽样送检，核查复验报告。同一厂家的风机盘管机组按数量复验2%，不得少于2台；复验合格
后再进行安装。
（2）通风与空调系统节能性能检测
冬季室内平均温度不得低于设计温度2℃，且不应高于1℃，
夏季室内平均温度不得高于设计温度2℃，且不应低于1℃。
总结：比想要的温度，好1℃差2℃
【单选】空调水系统关机时，应首先关闭的设备是（）。
A.冷却水泵 B.冷却水塔
C.冷冻水泵 D.制冷机组
【参考答案】D
案例
背景资料：
某施工单位中标南方一高档商务楼机电工程项目，工程内容:建筑给排水、建筑电气、通风空调和智能化等。
工程主要设备由建设单位指定品牌，施工单位组织采购。
商务楼空调采用风机盘管加新风系统，空调水为二管制系统，机房空调系统采用进口恒温恒湿空调机组，
管道保温层采用岩棉管壳，用铁丝捆扎。商务楼机电工程施工时间正值夏季，商务楼空调系统进行带冷源的联
合调试，空调系统试运行平稳。施工单位组织了项目竣工预验收，预验收中发现以下质量问题:
（1）风机盘管机组的安装资料中没查到水压试验记录，其安装如图所示。
（2）管道保温层的捆扎金属丝间距为400mm且每块捆扎1道。
（3）施工资料中的恒温恒湿机组无中文说明。
施工单位对预验收中存在的工程质量问题进行了整改并整理竣工资料,将工程项目移交建设单位。
优路官方网站:www.youlu.com 15点亮职业人生
问题：
1.风机盘管安装前应进行哪些试验？图中的风机盘管安装存在哪些错误?如何整改?
2.管道的保温施工是否符合要求?说明理由?
3.商务楼工程未进行带热源的系统联合试运行，是否可以进行竣工验收?
4.恒温恒湿空调机组无中文说明是否符合验收要求?如何改正?
【参考答案】
1.（1）风机盘管机组安装前宜进行风机三速试运转及盘管水压试验，试验压力应为系统工作压力的1.5倍，
试验观察时间应为2min，不渗漏为合格。
（2）图中的风机盘管安装存在错误如下：
①错误一:风机盘管机组与冷冻水供水、回水管采用镀锌钢管连接。
改正:风机盘管机组与管道的软连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性接管，
连接应牢固，不应有强扭和瘪管。
②错误二:冷凝水管坡度为I=0.005。
改正:冷凝水排水管的坡度应符合设计要求。当设计无要求时，管道坡度宜大于或等于8‰，支管坡度宜大
于或等于1%，且应坡向出水口。
③错误三:冷凝水管与风机盘管的透明胶管，长度200mm。
改正:冷凝水管与风机盘管连接时,宜设置透明胶管，长度不宜大于150mm,接口应连接牢固、严密,坡向正确,
无扭曲和瘪管现象。
④错误四:冷凝水管过滤器安装方向反向。
改正:调转冷凝水管Y形过滤器安装方向，使过滤器朝向右。
2.管道的保温施工不符合要求。
理由：①管道保温层采用岩棉管壳，用铁丝捆扎错误。管道采用玻璃棉或岩棉管壳保温时，应釆用镀锌铁
丝、粘结带等捆扎；
②管道保温层的捆扎间距为400mm且每块捆扎1道错误。捆扎间距应为300～350mm，且每节至少应捆扎
2道。
3.（1）可以进行竣工验收。
（2）联合试运行及调试不在供暖期时，仅做带冷源的试运行及调试，并在第一个供暖期内补做。
4.（1）恒温恒湿空调机组无中文说明不符合验收要求。
（2）改正措施:进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译
文），还应提供原产地证明和商检证明。
3.3.6净化空调系统施工技术
考点1：净化空调系统的使用性质★
考点2：洁净度等级划分★★
考点3：净化空调系统的施工技术★★★★
考点4：净化空调系统的调试技术★★
考点1：净化空调系统的使用性质★非常规考点。
考点2：洁净度等级划分★★
16 优路官方网站:www.youlu.com点亮职业人生
（1）工业洁净室的洁净度等级。N1级至N9级的9个洁净度等级，其中N1级洁净度的水平最高。
（2）洁净手术部等生物洁净室，分为I、Ⅱ、Ⅲ、IV级，其中I级手术室的洁净水平要求最高。
考点3：净化空调系统的施工技术★★★★
1）风管制作
（1）风管制作材料
宜采用镀锌钢板，且镀锌层厚度不应小于100g/m²。
（2）风管的制作
①风管内不得有横向拼接缝，不得设有加固框或加固筋。咬口缝处所涂密封胶宜在正压侧。
②当空气洁净度等级为N1～N5级时，风管法兰的螺栓及铆钉孔的间距不应大于80mm；当空气洁净度等
级为N6～N9级时，不应大于120mm。不得采用抽芯铆钉。
③矩形风管不得使用S形插条及直角形插条连接。边长大于1000mm的净化空调系统风管，无相应的加固
措施，不得使用薄钢板法兰弹簧夹连接。空气洁净度等级为N1～N5级净化空调系统的风管，不得采用按扣式
咬口连接。
④风管制作完毕后，用无腐蚀性清洗液将内表面清洗干净。风管清洗达到清洁要求后，应对端部进行密闭
封堵，并应存放在清洁的房间。
2）风管安装
（1）净化空调系统风管及其部件的安装，应在该区域的建筑地面工程施工完成，对施工现场彻底清扫，可
以无尘作业，且室内建立防尘措施的条件下进行。
（2）在安装前，风管、静压箱及其他部件的内表面应擦拭干净，且应无油污和浮尘。当施工停顿或完毕时，
端口应封堵。
（3）法兰垫料应采用不产尘、不易老化，且具有强度和弹性的材料，厚度应为5～8mm，不得采用乳胶海
绵。法兰垫片宜减少拼接，且不得采用直缝对接连接，不得在垫料表面涂刷涂料。
（4）负压隔离病房排风口应高出屋面不小于2m，排风口处应安装防护网和防雨罩。
（5）净化空调系统进行风管严密性试验时：
工业洁净室为N1～N5级的系统按高压系统风管的规定执行；工业洁净室为N6～N9级，且工作压力小于
等于1500Pa的系统，均按中压系统风管的规定执行；
医院洁净手术部的净化空调系统风管漏风率，I级洁净用房系统不应大于1%，其他级别的洁净用房系统不
优路官方网站:www.youlu.com 17点亮职业人生
应大于2%。
3）管道安装
（1）电子厂房工业洁净室的阀门安装前，应对下列管道的阀门逐个进行压力试验和严密性试验，不合格者
不得使用：
①输送可燃流体、有毒流体管道的阀门。
②输送高纯气体、高纯水管道的阀门。
③输送特种气体、化学品管道的阀门。
（2）电子厂房工业洁净室，
输送剧毒流体管道的焊缝应全部进行射线照相检验，其质量不得低于Ⅱ级；
输送压力大于或等于0.5MPa的可燃流体、有毒流体管道的焊缝，应抽样进行射线照相检验，抽检比例不
得低于管道焊缝的10%，其质量不得低于Ⅲ级。
4）高效过滤器安装
（1）高效过滤器安装前，洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤器应安
装完毕，且经全面清扫、擦拭，系统连续试运行12h以上。
（2）高效过滤器应在现场拆开包装，其外层包装不得带入洁净室，但其最内层包装必须在洁净室内方能拆
开。
（3）安装前应进行外观检查，重点检查过滤器有无破损漏泄等，并按规范要求进行现场扫描检漏，且应合
格；合格后应立即安装。
【单选】关于洁净空调系统安装的说法，正确的是（）。
A.风管法兰垫料表面上应刷防腐涂料
B.高效过滤器的内外层包装不得带入洁净室
C.洁净度等级N4级的空调系统按中压系统风管要求制作
D.高效过滤器安装前洁净室的内装修工程必须全部完成
【参考答案】D
考点4：净化空调系统的调试技术★★
（1）净化空调系统的联动试运行和调试前，系统应进行全面清洁，在回风、新风的吸入口处和粗、中效过
滤器前设置临时无纺布过滤器。电子厂房等工业净化空调应在系统正常运行24h及以上，达到稳定后进行系统
的检测和调整。传染病医院净化空调系统应连续运行不少于12h，达到稳定后进行环境指标检测，环境指标检
测应在静态下进行。
（2）洁净室（区）洁净度的检测，应在空态或静态下进行。检测时，室内人员不宜多于3人，并应穿着与
洁净室等级相适应的洁净工作服。
案例
背景资料：
A公司承接某生物医药车间的机电工程项目，其中空调工程包含洁净度等级为N4的洁净室。开工前，组织
了设计交底和图纸会审，将图纸中的质量隐患与问题消灭在施工之前。
A公司项目部编制净化空调系统施工方案（见表）报监理单位审批，监理工程师指出风系统施工流程中存
在顺序错误、风管制作存在错误项、调试内容有缺少项等问题并退回，经项目部修改后通过审核。
18 优路官方网站:www.youlu.com点亮职业人生
表净化空调系统施工方案（部分）。
序号 项目内容 技术方案
风系统施 风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→高效过滤器安装→
1
工流程 新风过滤器安装→风管与设备绝热→系统严密性检验→系统清理→系统调试检测
A 风管尺寸 边长范围250mm~1250mm
B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
风管制作 C 风管加工 铆钉孔的间距为60mm~80mm
2
技术方案 D 风管加固 边长大于900mm的风管,风管内设置分布均匀的加固筋
E 风管连接 采用按扣式咬口连接方案
F 风管清洗 风管制作完毕后,用无腐蚀性清洗液清洗干净
调试检测
3 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测
内容
洁净室安装完工后，项目部检测人员进行洁净度检测（见图），被监理工程师制止，检测人员按规定重新进
行了检测，通过验收。
项目竣工验收后，A公司负责生物医药车间的低碳运维管理工作，建立提高能源资源利用效率，减少碳排
放的运行管理目标，依托碳排放监测平台对车间碳排放进行采集和统计，其中净化空调系统的碳排放计算中包
含了冷源及热源能耗。第一年运行后统计数据，该车间碳排放量达到了目标。
问题：
1.本项目设计交底应由哪个单位组织?设计交底的目的是使哪个单位正确贯彻设计意图?
2.表中的净化空调系统风管制作技术方案中存在几个错误项?写出错误项整改后的规范要求。
3.表中的风系统施工流程中存在哪几个顺序错误?高效过滤器应在系统连续试运行多久后安装?
4.图中存在哪些不符合规定的情况?表4中的调试内容还缺少哪些检测项目?
【参考答案】
1.（1）本项目设计交底应由建设单位组织；
（2）设计交底的目的是使施工单位必须要正确贯彻设计意图。
2.（1）表中的净化空调系统风管制作技术方案中存在3个错误项。
（2）错误项整改后的规范要求：
①风管材料宜采用镀锌钢板，且镀锌层厚度不应小于100g/m2;
②风管内不得设有加固框或加固筋；
优路官方网站:www.youlu.com 19点亮职业人生
③洁净度等级为N1～N5级净化空调系统的风管，不得采用按扣式咬口连接。
3.（1）①高效过滤器在新风过滤器前安装错误；高效过滤器安装前，洁净室的内装修工程必须全部完成，
系统中末端过滤器前的所有空气过滤器应安装完毕。
②严密性试验在风管与设备绝热后安装错误；严密性试验合格后方可进行风管与设备绝热。
（2）高效过滤器应在系统连续试运行12h以后安装。
4.（1）①洁净室（区）洁净度的检测，应在空态或静态下进行（图中为动态）。
②检测时，室内人员不宜多于3人，图中5人。
③检测时，室内人员应穿着与洁净室等级相适应的洁净工作服。图中有检测人员未穿工作服。
（2）送风量、截面平均风速、新风量、室内空气的洁净度、换气次数、含菌量、压差等。
20 优路官方网站:www.youlu.com点亮职业人生
优路官方网站:www.youlu.com 21点亮职业人生

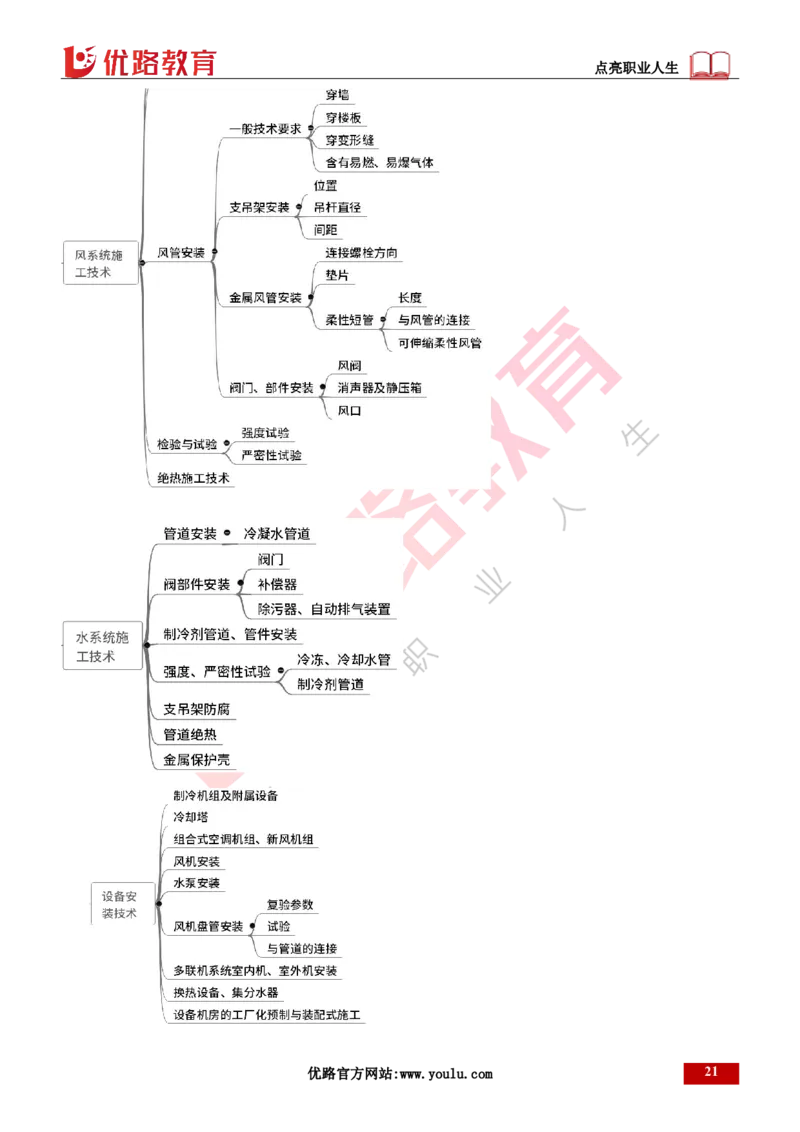

考点 内容
2）镀锌钢板风管制作
（1）镀锌钢板的镀锌层厚度，不应采用低于80g/m²（净化空调100g/m²）的板材。
（2）镀锌钢板的风管不得采用焊接连接。
（3）板厚小于或等于1.2mm的风管与角钢法兰连接时，应采用翻边铆接。
风管制
微、低、中压系统风管法兰的螺栓及铆钉孔的孔距不大于150mm，
高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
（5）采用镀锌螺杆内支撑加固时：
负压系统专用垫圈应安装于风管内侧，正压系统专用垫圈应安装于风管外侧。
1）一般技术要求
（1）当风管穿过封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管，
风管与防护套管之间，应采用不燃柔性材料封堵严密。穿墙套管与墙体两侧平齐，穿楼板套管底端
与楼板底面平齐，顶端应高出楼板面30mm。
（2）风管穿越建筑物变形缝空间时，应设置柔性短管；风管穿越建筑物变形缝墙体时，墙体处应设
风 管 安
置钢制套管，墙体一侧的风管应设置柔性短管，风管与钢制套管之间采用不燃柔性材料封堵严密。
装
3）金属风管安装
（1）法兰的连接螺栓应均匀拧紧，螺母宜顺气流方向且螺母宜在同一侧。
（2）风管法兰的垫片厚度不应小于3mm。垫片不应凸入管内，且不宜凸出法兰外；垫片接口交叉
长度不应小于30mm。
（3）风管的连接应平直，接口不得安装在墙内或楼板内。
4）阀门、部件安装
（1）风阀安装
风 管 安
①斜插板风阀安装时，阀板应顺气流方向插入；水平安装时，阀板应向上开启。
装
②直径或长边尺寸大于等于630mm的防火阀，或边长大于1250mm的弯头和三通，应设独立的支吊
架。
22 优路官方网站:www.youlu.com点亮职业人生
（2）消声器及静压箱的安装技术要求
①消声器及静压箱安装时，应设置独立支吊架，固定牢固。
②当采用回风箱作为静压箱时，回风口处应设置过滤网。
（3）风口的安装技术要求
①风管安装的支吊架不应设置在风口处，至风口的距离不宜小于200mm。
②空调送风口边到火灾探测器的水平距离不应小于1.5m。
③送风机进风口不应与排烟风机出风口设在同一面上，当设在同一面时，两者边缘的水平距离不应
小于20m，不足20m的排风口应高出进风口边缘6m。
（1）风管批量制作前，应进行风管强度与严密性试验。风管强度试验压力：
风 管 制 低压风管为1.5倍的工作压力；
作 安 装 中压风管为1.2倍的工作压力，且不低于750Pa；
的 检 验 高压风管为1.2倍的工作压力。
与试验 严密性试验压力为系统工作压力。
（3）排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的要求。
1）阀门安装
水平管道上阀门的手柄不应向下安装，垂直管道阀门的手柄应便于操作。
2）补偿器安装
水 系 统 （1）应根据设计计算的补偿量进行预拉伸或预压缩。
阀 部 件 （2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应
安装 安装在上端。
（3）管道系统水压试验后，应及时松开波纹补偿器调整螺杆上的螺母。
3）除污器、自动排气装置安装
最高处设置排气阀，最低点设有排水管及排水阀。
1）冷冻、冷却水管道水压试验
工作压力≤1.0MPa时，金属管道及金属复合管道应为1.5倍工作压力，最低不应小于0.6MPa；
水 系 统
工作压力＞1.0MPa时，应为工作压力加0.5MPa。严密性试验压力应为设计工作压力。
管 道 强
塑料管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；严密性试验压力应为1.15
度、严密
倍设计工作压力。
性试验
2）制冷剂管道试验要求
应进行系统管路强度、气密性试验、真空试验和充注制冷剂检漏试验。
（1）机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等性能参数进行复验，检
验方法为随机抽样送检，核查复验报告。
风 机 盘 （2）风机盘管安装前宜逐台进行水压试验和风机三速试运行。盘管水压试验压力应为系统工作压力
管安装 的1.5倍，试验观察时间应为2min。
（3）风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性连
接。凝结水管与风机盘管连接时，宜设置透明软管，长度不宜大于150mm。
（3）系统非设计满负荷条件下的联合试运行及调试内容包括：
①监测与控制系统的检验、调整与联动运行。
②系统风量的测定和调整（通风机、风口、系统平衡）。
③空调水系统的测定和调整。
系 统 调
空调水系统的开机顺序为：冷却水泵→冷却塔→冷冻水泵→制冷机组；
试 及 检
空调水系统的关机顺序为：制冷机组→冷冻水泵→冷却水泵→冷却塔。
测
④室内空气参数的测定和调整。
⑤防排烟系统测定和调整。
（4）系统非设计满负荷条件下的联合试运行及调试技术要求包括：
①系统总风量调试结果与设计风量的允许偏差为-5%～+10%，
优路官方网站:www.youlu.com 23点亮职业人生
变风量空调系统新风量与设计新风量的允许偏差为0～+10%，
各风口的风量与设计风量的允许偏差不应大于15%。
③水系统平衡调整后：
定流量系统的各空气处理机组的水流量应符合设计要求，允许偏差应为15%;
变流量系统的各空气处理机组的水流量应符合设计要求，允许偏差应为10%。
3）系统节能性能检测
通风空调系统调试完成后，应进行系统节能性能检验。
（1）材料、设备的见证取样复试
系 统 调
①通风空调工程的绝热材料进场施工前，要对导热系数或热阻、密度、吸水率等节能性能进行复验，
试 及 检
检验方法为现场随机抽样送检，核查复验报告，要求同一厂家同材质的绝热材料复验不得少于2次。
测
②风机盘管机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等节能性能参数进
行复验，检验方法为随机抽样送检，核查复验报告。同一厂家的风机盘管机组按数量复验2%，不得
少于2台；复验合格后再进行安装。
2）风管安装
（3）法兰垫料应采用不产尘、不易老化，且具有强度和弹性的材料，厚度应为5～8mm，不得采用
乳胶海绵。法兰垫片宜减少拼接，且不得采用直缝对接连接，不得在垫料表面涂刷涂料。
（4）负压隔离病房排风口应高出屋面不小于2m，排风口处应安装防护网和防雨罩。
（5）净化空调系统进行风管严密性试验时：
工业洁净室为N1～N5级的系统按高压系统风管的规定执行；工业洁净室为N6～N9级，且工作压力
净 化 空 小于等于1500Pa的系统，均按中压系统风管的规定执行；
调 系 统 医院洁净手术部的净化空调系统风管漏风率，I级洁净用房系统不应大于1%，其他级别的洁净用房
的 施 工 系统不应大于2%。
技术 4）高效过滤器安装
（1）高效过滤器安装前，洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤
器应安装完毕，且经全面清扫、擦拭，系统连续试运行12h以上。
（2）高效过滤器应在现场拆开包装，其外层包装不得带入洁净室，但其最内层包装必须在洁净室内
方能拆开。
（3）安装前应进行外观检查，重点检查过滤器有无破损漏泄等，并按规范要求进行现场扫描检漏，
且应合格；合格后应立即安装。
3.4智能化系统工程施工技术
3.4.1智能化系统的分部分项工程及施工程序
3.4.2智能化系统的线缆和光缆施工技术
3.4.3智能化系统的设备安装技术
3.4.4智能化系统的调试和检测
3.4.1智能化系统的分部分项工程及施工程序
考点1：建筑智能化系统的分部分项工程 ★
考点2：建筑智能化系统工程的施工程序 ★★
考点3：建筑智能化系统工程的组成 ★★
考点1：建筑智能化系统的分部分项工程★非常规考点。
考点2：建筑智能化系统工程的施工程序★★
建筑智能化系统工程的一般施工程序：施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统
调试→系统试运行→系统检测→系统验收。
24 优路官方网站:www.youlu.com点亮职业人生
考点3：建筑智能化系统工程的组成★★
1）建筑设备监控系统的组成
建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统
软件和应用软件组成。
（1）现场控制器：数字量输入接口（DI）、模拟量输入接口（AI）、数字量输出接口（DO）、模拟量输出接
口（AO）。
（2）主要输入设备：
①电量传感器：有电压、电流、频率、有功功率、功率因数传感器等。
②非电量传感器：有温度、湿度、压力、液位和流量传感器等。
（3）主要输出设备：

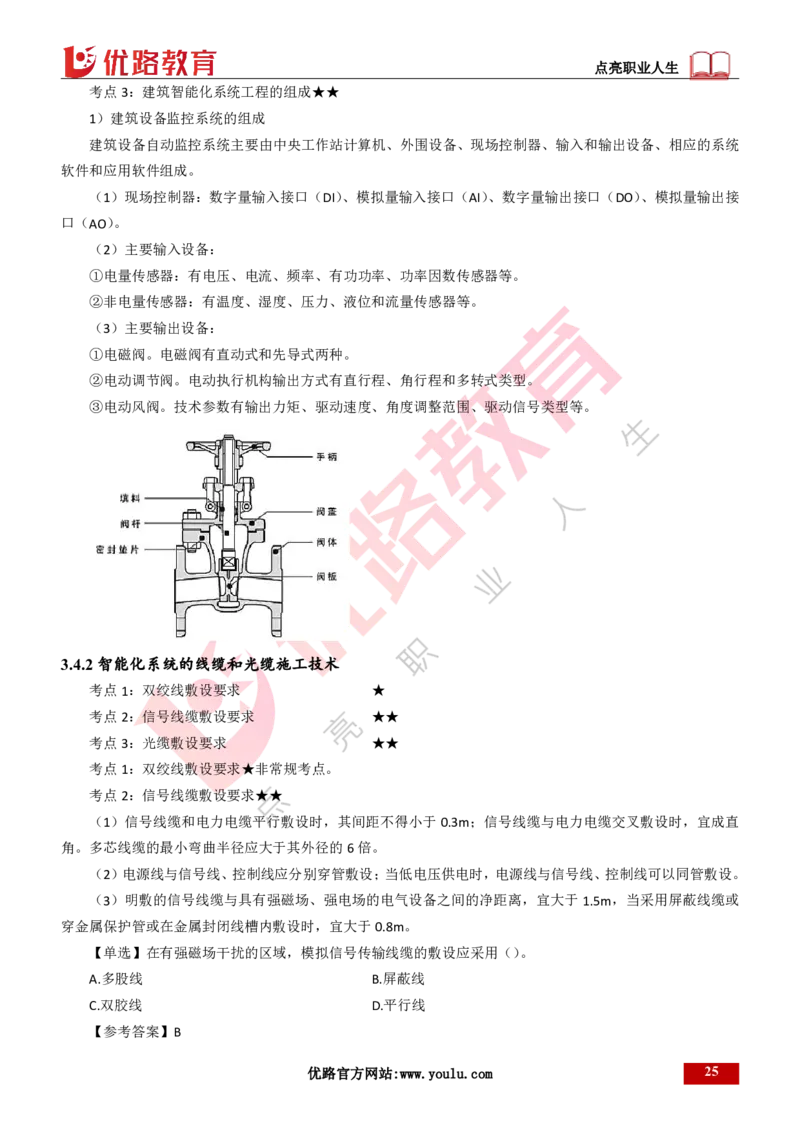

①电磁阀。电磁阀有直动式和先导式两种。
②电动调节阀。电动执行机构输出方式有直行程、角行程和多转式类型。
③电动风阀。技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。
3.4.2智能化系统的线缆和光缆施工技术
考点1：双绞线敷设要求 ★
考点2：信号线缆敷设要求 ★★
考点3：光缆敷设要求 ★★
考点1：双绞线敷设要求★非常规考点。
考点2：信号线缆敷设要求★★
（1）信号线缆和电力电缆平行敷设时，其间距不得小于0.3m；信号线缆与电力电缆交叉敷设时，宜成直
角。多芯线缆的最小弯曲半径应大于其外径的6倍。
（2）电源线与信号线、控制线应分别穿管敷设；当低电压供电时，电源线与信号线、控制线可以同管敷设。
（3）明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆或
穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。
【单选】在有强磁场干扰的区域，模拟信号传输线缆的敷设应采用（）。
A.多股线 B.屏蔽线
C.双胶线 D.平行线
【参考答案】B
优路官方网站:www.youlu.com 25点亮职业人生

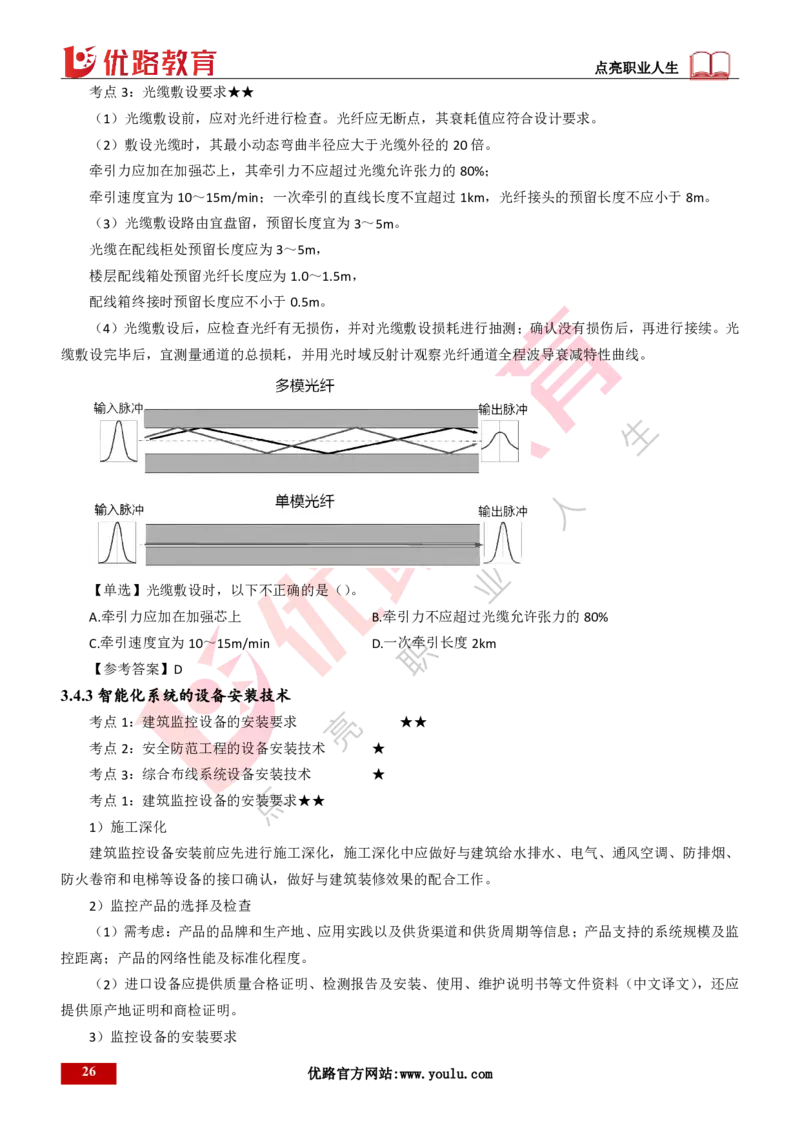

考点3：光缆敷设要求★★
（1）光缆敷设前，应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要求。
（2）敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。
牵引力应加在加强芯上，其牵引力不应超过光缆允许张力的80%；
牵引速度宜为10～15m/min；一次牵引的直线长度不宜超过1km，光纤接头的预留长度不应小于8m。
（3）光缆敷设路由宜盘留，预留长度宜为3～5m。
光缆在配线柜处预留长度应为3～5m，
楼层配线箱处预留光纤长度应为1.0～1.5m，
配线箱终接时预留长度应不小于0.5m。
（4）光缆敷设后，应检查光纤有无损伤，并对光缆敷设损耗进行抽测；确认没有损伤后，再进行接续。光
缆敷设完毕后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。
【单选】光缆敷设时，以下不正确的是（）。
A.牵引力应加在加强芯上 B.牵引力不应超过光缆允许张力的80%
C.牵引速度宜为10～15m/min D.一次牵引长度2km
【参考答案】D
3.4.3智能化系统的设备安装技术
考点1：建筑监控设备的安装要求 ★★
考点2：安全防范工程的设备安装技术 ★
考点3：综合布线系统设备安装技术 ★
考点1：建筑监控设备的安装要求★★
1）施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与建筑给水排水、电气、通风空调、防排烟、
防火卷帘和电梯等设备的接口确认，做好与建筑装修效果的配合工作。
2）监控产品的选择及检查
（1）需考虑：产品的品牌和生产地、应用实践以及供货渠道和供货周期等信息；产品支持的系统规模及监
控距离；产品的网络性能及标准化程度。
（2）进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），还应
提供原产地证明和商检证明。
3）监控设备的安装要求
26 优路官方网站:www.youlu.com点亮职业人生
（1）主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场所，而且
便于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
④镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω，并在现场控制器侧接地。
⑤电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段应有4～5
倍管径长度的直管段。

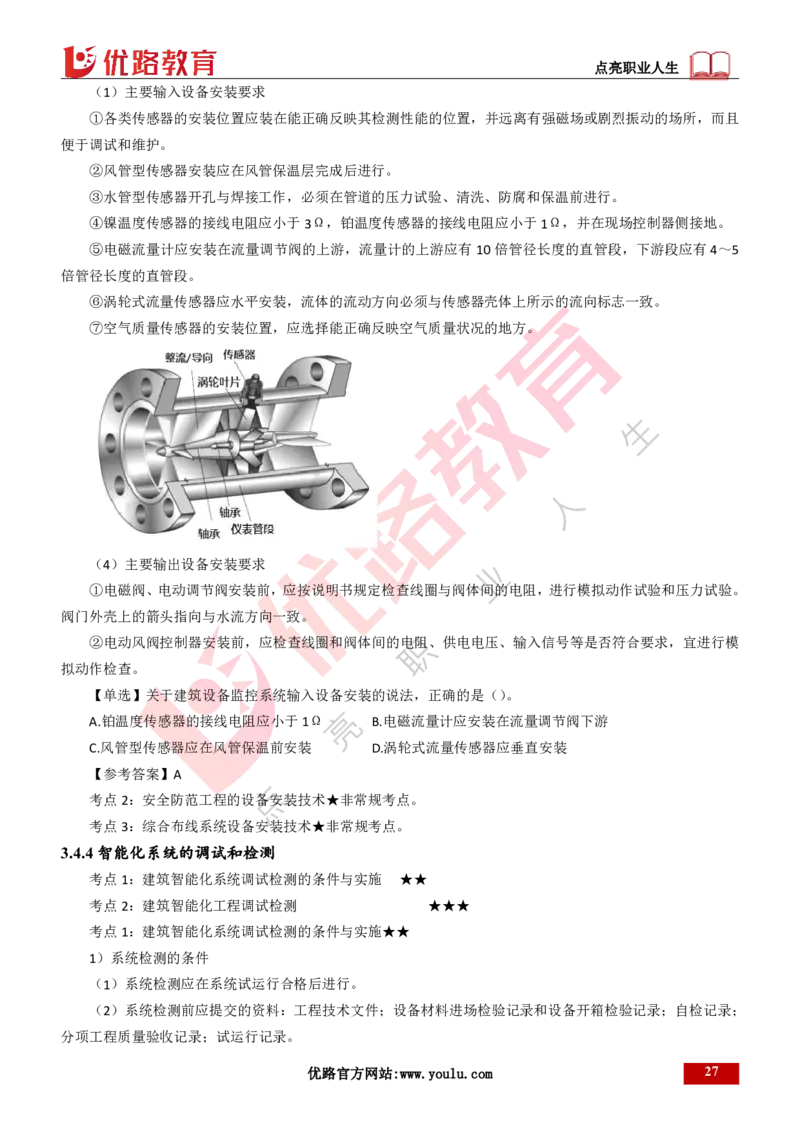

⑥涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流向标志一致。
⑦空气质量传感器的安装位置，应选择能正确反映空气质量状况的地方。
（4）主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和压力试验。
阀门外壳上的箭头指向与水流方向一致。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，宜进行模
拟动作检查。
【单选】关于建筑设备监控系统输入设备安装的说法，正确的是（）。
A.铂温度传感器的接线电阻应小于1Ω B.电磁流量计应安装在流量调节阀下游
C.风管型传感器应在风管保温前安装 D.涡轮式流量传感器应垂直安装
【参考答案】A
考点2：安全防范工程的设备安装技术★非常规考点。
考点3：综合布线系统设备安装技术★非常规考点。
3.4.4智能化系统的调试和检测
考点1：建筑智能化系统调试检测的条件与实施 ★★
考点2：建筑智能化工程调试检测 ★★★
考点1：建筑智能化系统调试检测的条件与实施★★
1）系统检测的条件
（1）系统检测应在系统试运行合格后进行。
（2）系统检测前应提交的资料：工程技术文件；设备材料进场检验记录和设备开箱检验记录；自检记录；
分项工程质量验收记录；试运行记录。
优路官方网站:www.youlu.com 27点亮职业人生
考点2：建筑智能化工程调试检测★★★
1）公共广播系统检测
（1）紧急广播中包括火灾应急广播功能时还应检测的内容包括：紧急广播具有最高级别的优先权；紧急广
播向相关广播区域播放警示信号、警报语声或实时指挥语声的响应时间；音量自动调节功能。
（2）检测公共广播系统的声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。
2）安全技术防范系统调试检测
（1）产品检查
列入国家强制性认证产品目录的安全防范产品应检查产品的认证证书或检测报告。
（2）安全技术防范系统检测
摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且不应少于3
台，数量少于3台时应全部检测。
（3）报警系统调试检测
①报警系统检查及调试系统所采用探测器的探测范围、灵敏度、误报警、漏报警、报警状态后的恢复、防
拆保护等功能与指标。
②检查控制器的本地、异地报警、防破坏报警、布撤防、报警优先、自检及显示等功能。
③检查紧急报警时系统的响应时间。
（4）视频安防监控系统调试检测
①检查及调试摄像机的监控范围、聚焦、环境照度与抗逆光效果等，使图像清晰度、灰度等级达到系统设
计要求。
②检查并调整对云台、镜头等的遥控功能，排除遥控延迟和机械冲击等不良现象，使监视范围达到设计要
求。
③检查并调整视频切换控制主机的操作程序、图像切换、字符叠加等功能。
3）建筑设备监控系统调试检测
（1）通风空调设备系统调试检测
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
（2）公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
（3）给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
1.【单选】可用于空调设备过滤网干净程度的监检开关是（）。
A.压力开关 B.流量开关
C.压差开关 D.空气开关
【参考答案】C
28 优路官方网站:www.youlu.com点亮职业人生
2.【单选】某工程包含6套给水监控系统，调试检测的数量最少是（）。
A.2套 B.3套
C.5套 D.6套
【参考答案】D
优路官方网站:www.youlu.com 29点亮职业人生
考点 内容
（1）现场控制器：数字量输入接口（DI）、模拟量输入接口（AI）、数字量输出接口（DO）、模拟量输
建 筑
出接口（AO）。
设 备
（2）主要输入设备：
监 控
①电量传感器：有电压、电流、频率、有功功率、功率因数传感器等。
系 统
②非电量传感器：有温度、湿度、压力、液位和流量传感器等。
的 组
（3）主要输出设备：
成
③电动风阀。技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。
（1）信号线缆和电力电缆平行敷设时，其间距不得小于0.3m；信号线缆与电力电缆交叉敷设时，宜成
信 号
直角。
线 缆
（3）明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆
敷设
或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。
（1）光缆敷设前，应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要求。
（2）敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。牵引力应加在加强芯上，其牵引力
光 缆
不应超过光缆允许张力的80%；牵引速度宜为10～15m/min；一次牵引的直线长度不宜超过1km，光
敷设
纤接头的预留长度不应小于8m。
（4）光缆敷设完毕后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。
2）监控产品的选择及检查
（2）进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），
还应提供原产地证明和商检证明。
3）监控设备的安装要求
（1）主要输入设备安装要求
建 筑
②风管型传感器安装应在风管保温层完成后进行。
监 控
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
设 备
⑤电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段应有4～
的 安
5倍管径长度的直管段。
装
（4）主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和压力
试验。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，宜进
行模拟动作检查。
（2）安全技术防范系统检测
摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且不应少
于3台，数量少于3台时应全部检测。
（1）通风空调设备系统调试检测
建 筑
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
智 能
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
化 工
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
程 调
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
试 检
（2）公共照明控制系统调试检测
测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
（3）给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
30 优路官方网站:www.youlu.com点亮职业人生
3.5电梯工程安装技术
3.5.1电梯的分部分项工程与安装验收规定
3.5.2电梯设备安装技术
3.5.3自动扶梯安装技术
3.5.1电梯的分部分项工程与安装验收规定
考点1：电梯的分部分项工程★
考点2：电梯的分类和组成★★
考点3：自动扶梯的分类和组成★
考点4：电梯安装资料★★★★
考点5：电梯准用程序★★★
考点1：电梯的分部分项工程★非常规考点。
考点2：电梯的分类和组成★★
1）电梯的分类
（1）按机械驱动方式分类
可分为曳引式电梯、强制式电梯、液压电梯和齿轮齿条电梯。
（2）按运行速度分类
可分为
低速电梯（v≤1.0m/s）
中速电梯（1.0m/s＜v≤2.5m/s）
高速电梯（2.5m/s＜v≤6.0m/s）
超高速电梯（v＞6.0m/s）。
2）电梯组成
优路官方网站:www.youlu.com 1点亮职业人生
（1）曳引式电梯组成
①从系统功能分：由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统和安
全保护系统等组成。
②从空间占位分：由机房、井道、轿厢、层站四大部分组成。
口诀：
①功能：叶导，俺想去空门横；
②空间：曾经鸡叫。

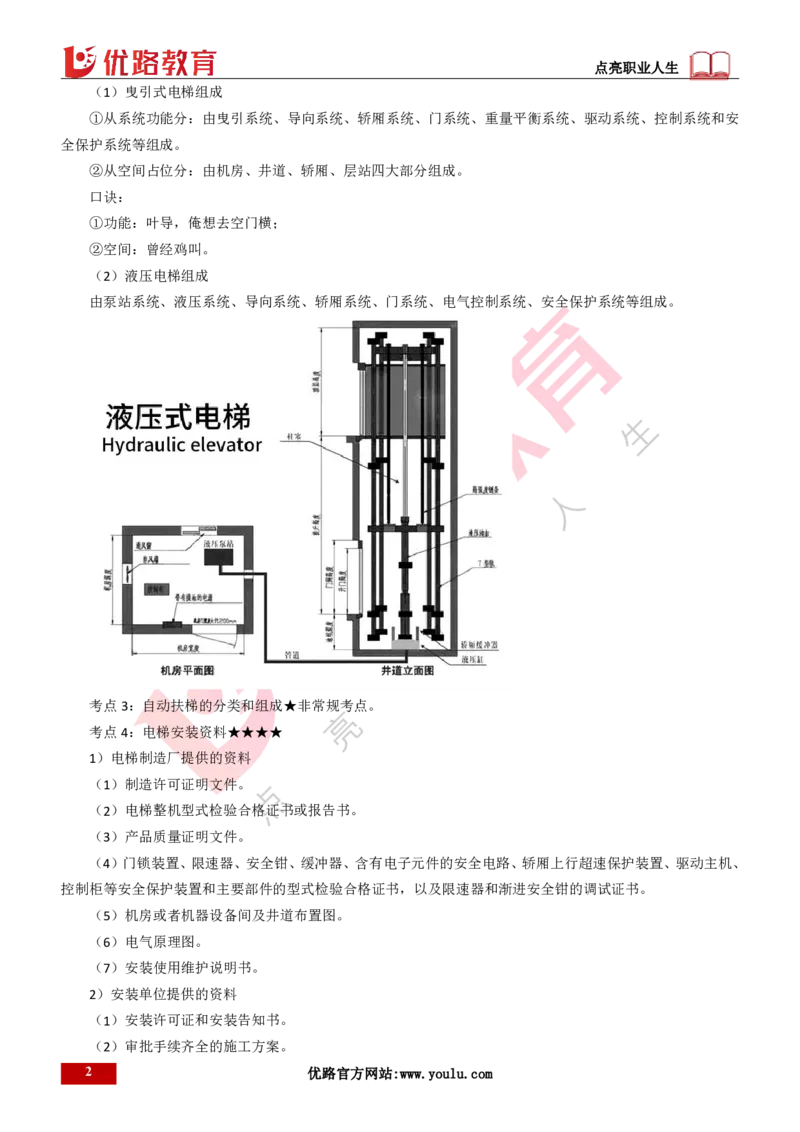

（2）液压电梯组成
由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护系统等组成。
考点3：自动扶梯的分类和组成★非常规考点。
考点4：电梯安装资料★★★★
1）电梯制造厂提供的资料
（1）制造许可证明文件。
（2）电梯整机型式检验合格证书或报告书。
（3）产品质量证明文件。
（4）门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超速保护装置、驱动主机、
控制柜等安全保护装置和主要部件的型式检验合格证书，以及限速器和渐进安全钳的调试证书。
（5）机房或者机器设备间及井道布置图。
（6）电气原理图。
（7）安装使用维护说明书。
2）安装单位提供的资料
（1）安装许可证和安装告知书。
（2）审批手续齐全的施工方案。
2 优路官方网站:www.youlu.com点亮职业人生
（3）施工现场作业人员持有的特种设备作业证。
【单选】下列不属于电梯制造厂家提供的资料是（）
A.安装使用维护说明书 B.电梯井道布置图
C.电气原理图 D.电梯安装的相关规范、标准
【参考答案】D
考点5：电梯准用程序★★★
（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
3.5.2电梯设备安装技术
考点1：电梯设备安装程序★★
考点2：曳引式电梯安装★★★★
考点3：液压电梯安装★★★
考点1：电梯设备安装程序★★
1）曳引式电梯安装程序
设备进场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→曳引机（主机）安装→
限速器安装→机房电气装置安装→轿厢、安全钳及导靴安装→轿厢电气安装→缓冲器安装→对重安装→曳引钢
丝绳、悬挂装置及补偿装置安装→开门机、轿门和层门安装→层站电气安装→调试→检验及试验→验收。
【单选】曳引式电梯施工程序中，曳引机安装的紧前工序是()。
A.对重安装 B.导轨安装
优路官方网站:www.youlu.com 3点亮职业人生
C.轿箱安装 D.导靴安装
【参考答案】B
考点2：曳引式电梯安装★★★★

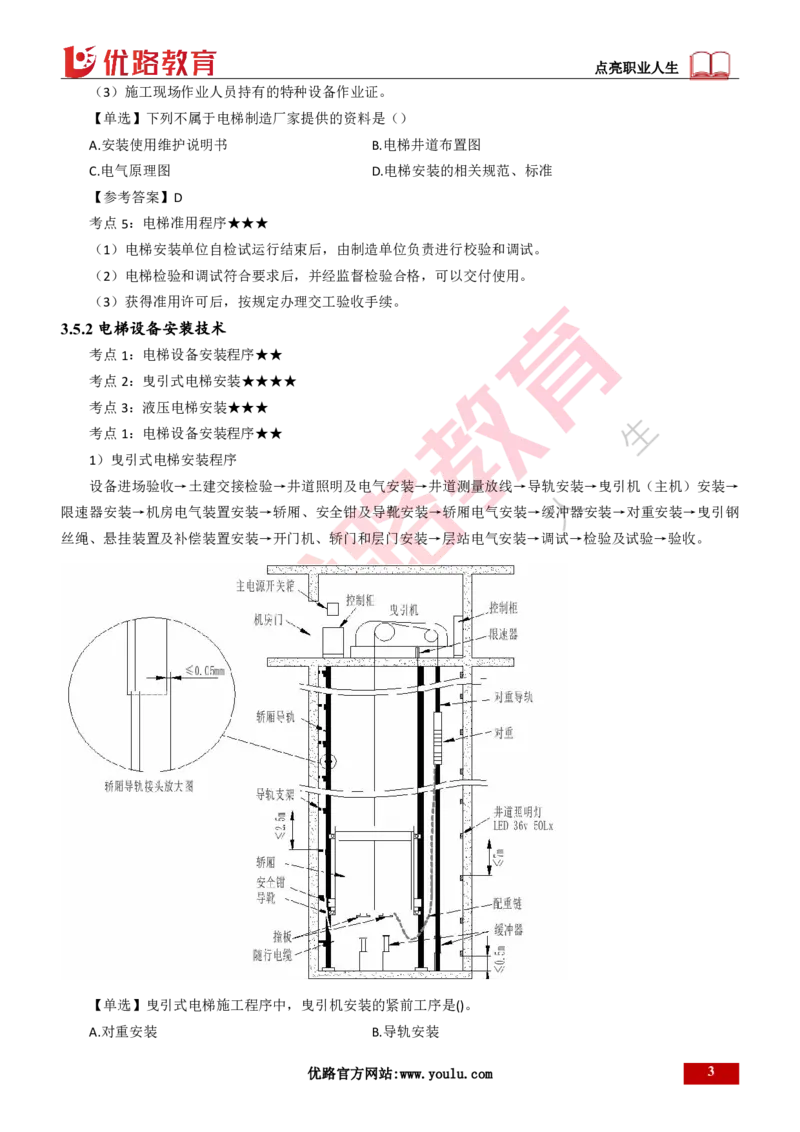

1）土建交接验收
（1）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
（2）厅门预留孔必须设有高度不小于1200mm的安全保护围封（安全防护门），采用左右开启方式，不能
上下开启，保护围封下部应有高度不小于100mm的踢脚板，机房通向井道的预留孔设置临时盖板。
（3）电梯主电源开关。对有机房电梯，开关应能从机房入口处方便接近；对无机房电梯，该开关应设置在
井道外方便接近的地方。机房电源中性线和接地线应分开，接地装置的接地电阻值不应大于4Ω。
（4）电梯井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压，井道内照度不得小于50lx，
井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超过7m，并分别在机房和底坑设置控制开关。
2）电梯设备进场验收
检查设备随机文件，随机文件包括土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器等
保证电梯安全部件的型式试验证书复印件，设备装箱单，安装、使用维护说明书，动力电路和安全电路的电气
原理图。

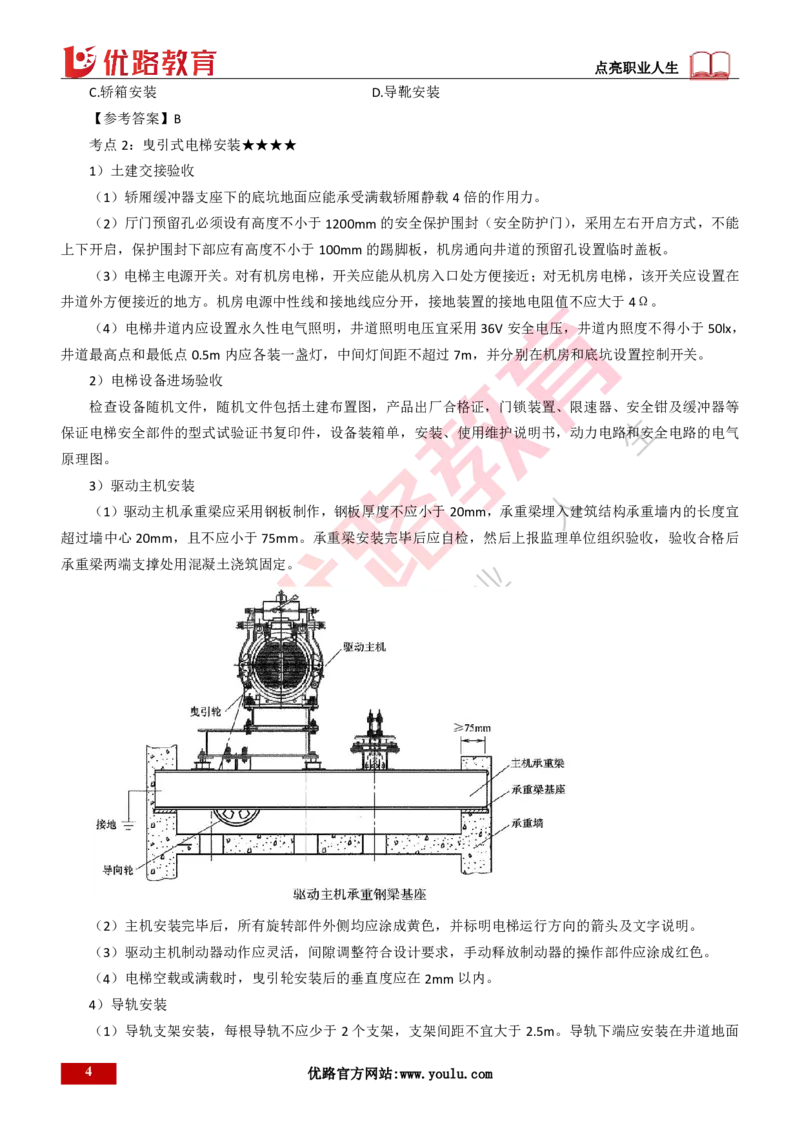

3）驱动主机安装
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm，承重梁埋入建筑结构承重墙内的长度宜
超过墙中心20mm，且不应小于75mm。承重梁安装完毕后应自检，然后上报监理单位组织验收，验收合格后
承重梁两端支撑处用混凝土浇筑固定。
（2）主机安装完毕后，所有旋转部件外侧均应涂成黄色，并标明电梯运行方向的箭头及文字说明。
（3）驱动主机制动器动作应灵活，间隙调整符合设计要求，手动释放制动器的操作部件应涂成红色。
（4）电梯空载或满载时，曳引轮安装后的垂直度应在2mm以内。

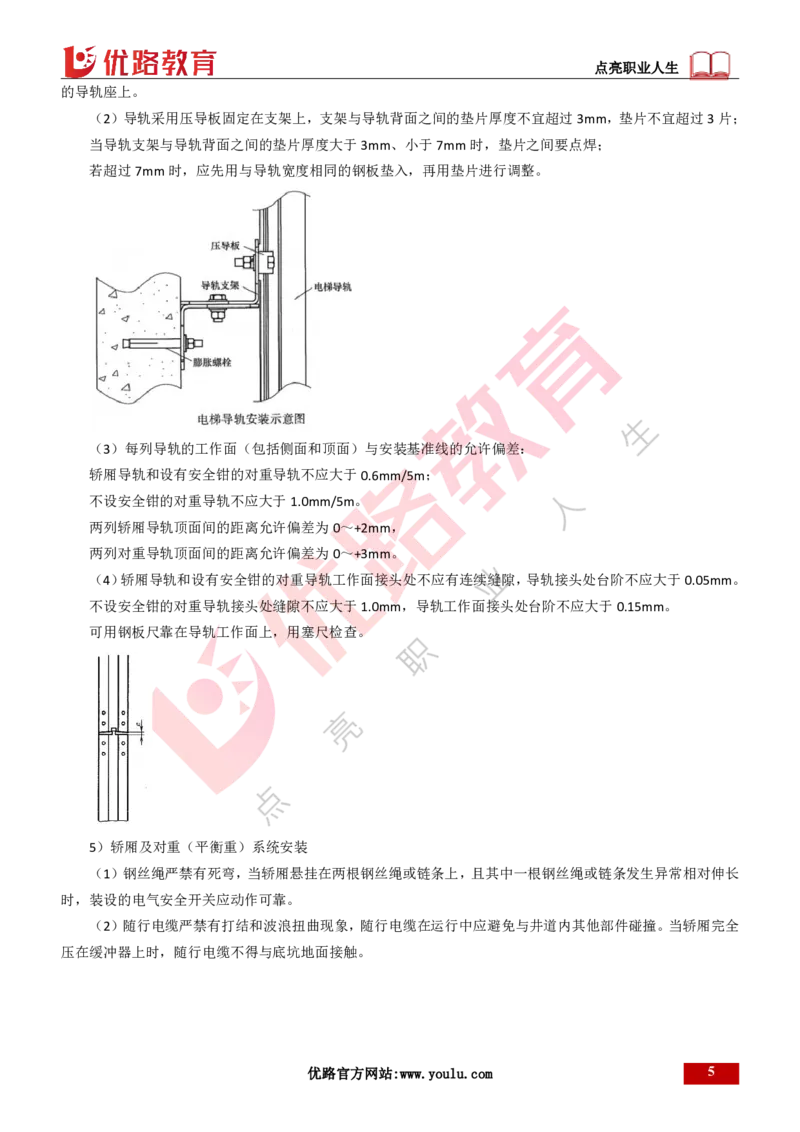

4）导轨安装
（1）导轨支架安装，每根导轨不应少于2个支架，支架间距不宜大于2.5m。导轨下端应安装在井道地面
4 优路官方网站:www.youlu.com点亮职业人生
的导轨座上。
（2）导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚度不宜超过3mm，垫片不宜超过3片；
当导轨支架与导轨背面之间的垫片厚度大于3mm、小于7mm时，垫片之间要点焊；
若超过7mm时，应先用与导轨宽度相同的钢板垫入，再用垫片进行调整。
（3）每列导轨的工作面（包括侧面和顶面）与安装基准线的允许偏差：
轿厢导轨和设有安全钳的对重导轨不应大于0.6mm/5m；
不设安全钳的对重导轨不应大于1.0mm/5m。
两列轿厢导轨顶面间的距离允许偏差为0～+2mm，
两列对重导轨顶面间的距离允许偏差为0～+3mm。
（4）轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，导轨接头处台阶不应大于0.05mm。
不设安全钳的对重导轨接头处缝隙不应大于1.0mm，导轨工作面接头处台阶不应大于0.15mm。
可用钢板尺靠在导轨工作面上，用塞尺检查。

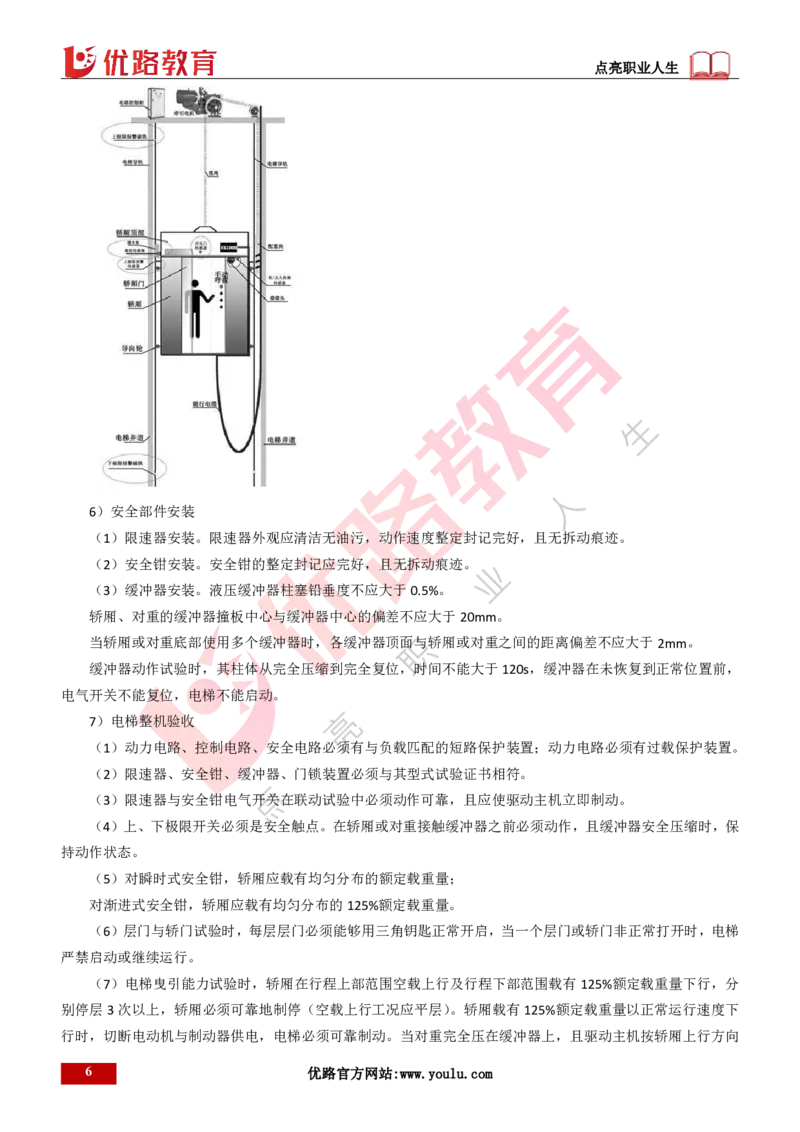

5）轿厢及对重（平衡重）系统安装
（1）钢丝绳严禁有死弯，当轿厢悬挂在两根钢丝绳或链条上，且其中一根钢丝绳或链条发生异常相对伸长
时，装设的电气安全开关应动作可靠。
（2）随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件碰撞。当轿厢完全
压在缓冲器上时，随行电缆不得与底坑地面接触。
优路官方网站:www.youlu.com 5点亮职业人生
6）安全部件安装
（1）限速器安装。限速器外观应清洁无油污，动作速度整定封记完好，且无拆动痕迹。
（2）安全钳安装。安全钳的整定封记应完好，且无拆动痕迹。
（3）缓冲器安装。液压缓冲器柱塞铅垂度不应大于0.5%。
轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于20mm。
当轿厢或对重底部使用多个缓冲器时，各缓冲器顶面与轿厢或对重之间的距离偏差不应大于2mm。
缓冲器动作试验时，其柱体从完全压缩到完全复位，时间不能大于120s，缓冲器在未恢复到正常位置前，
电气开关不能复位，电梯不能启动。
7）电梯整机验收
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。
（2）限速器、安全钳、缓冲器、门锁装置必须与其型式试验证书相符。
（3）限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。
（4）上、下极限开关必须是安全触点。在轿厢或对重接触缓冲器之前必须动作，且缓冲器安全压缩时，保
持动作状态。
（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；
对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。
（6）层门与轿门试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门非正常打开时，电梯
严禁启动或继续运行。
（7）电梯曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重量下行，分
别停层3次以上，轿厢必须可靠地制停（空载上行工况应平层）。轿厢载有125%额定载重量以正常运行速度下
行时，切断电动机与制动器供电，电梯必须可靠制动。当对重完全压在缓冲器上，且驱动主机按轿厢上行方向
6 优路官方网站:www.youlu.com点亮职业人生
连续运转时，空载轿厢严禁向上提升。
（8）电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按电梯设计规定的每小时启动次数
和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。
【单选】电梯渐进式安全钳动作试验的载荷为（）。
A.50%额定载重量 B.100%额定载重量
C.110%额定载重量 D.125%额定载重量
【参考答案】D
案例
背景资料：
某机电安装公司总承包一大型商务办公楼的机电工程。承包范围：建筑给排水、建筑电气、空调通风、消
防和电梯（12部曳引式电梯）等安装工程。
在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施细则：
加强施工总平面的布置和管理，合理布置和安放施工期间现场所需的设备、材料等，

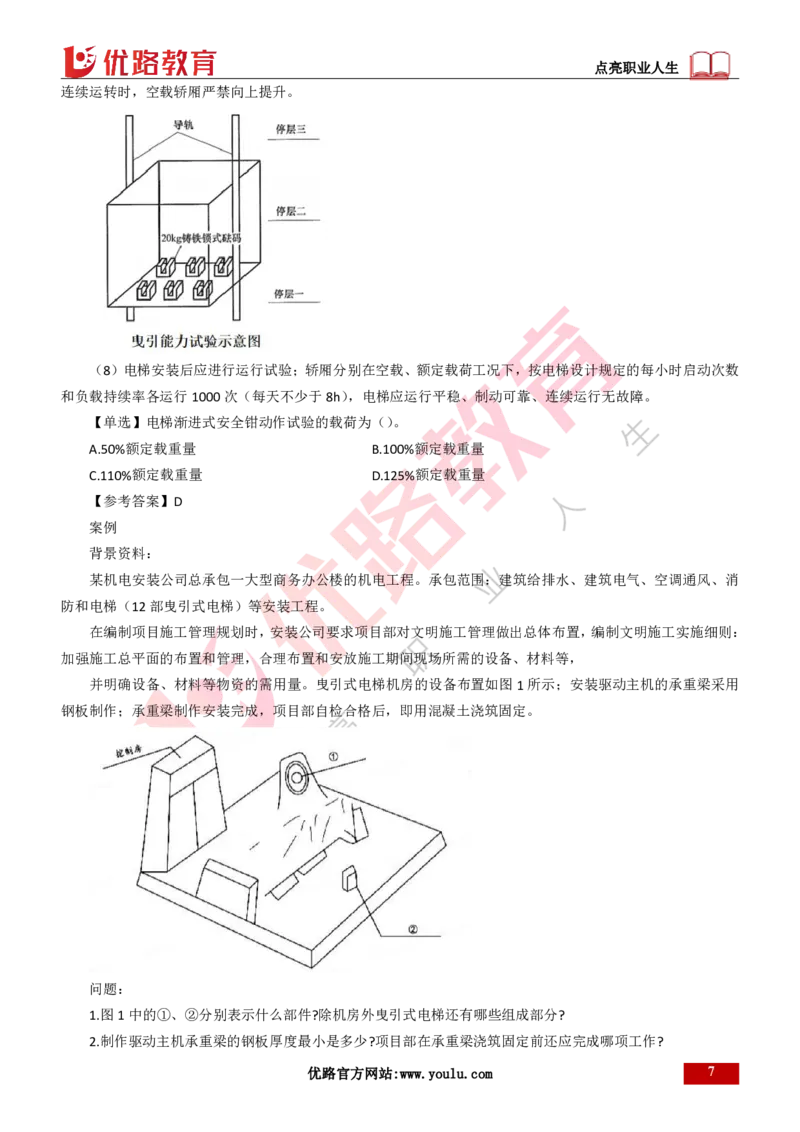

并明确设备、材料等物资的需用量。曳引式电梯机房的设备布置如图1所示；安装驱动主机的承重梁采用
钢板制作；承重梁制作安装完成，项目部自检合格后，即用混凝土浇筑固定。
问题：
1.图1中的①、②分别表示什么部件?除机房外曳引式电梯还有哪些组成部分?
2.制作驱动主机承重梁的钢板厚度最小是多少?项目部在承重梁浇筑固定前还应完成哪项工作?
优路官方网站:www.youlu.com 7点亮职业人生
【参考答案】
1.（1）图1中①曳引轮；②限速器。
（2）除机房外，电梯的组成部分还有：井道、轿厢、层站。
2.（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm。
（2）承重梁埋入建筑结构承重墙内的长度宜超过墙中心20mm,且不应小于75mm。承重梁浇筑固定前应进
行自检然后上报监理单位组织验收，验收合格后承重梁两端支撑处用混凝土浇筑固定。

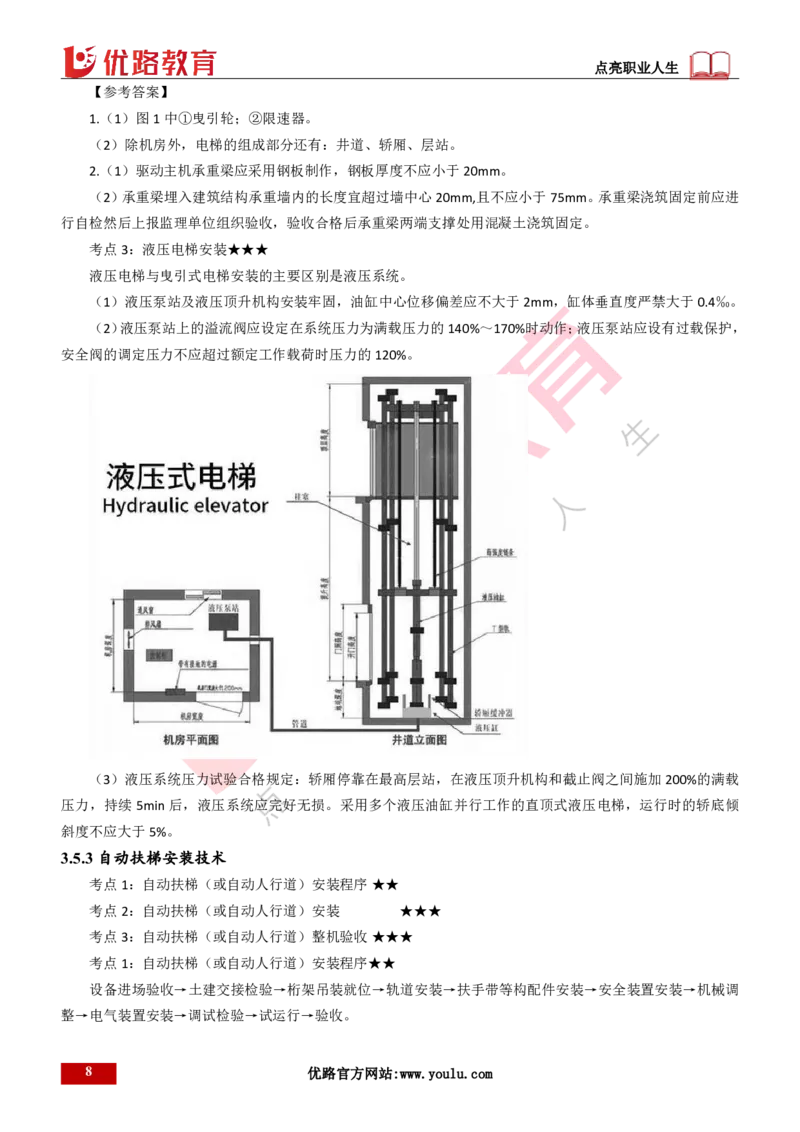

考点3：液压电梯安装★★★
液压电梯与曳引式电梯安装的主要区别是液压系统。
（1）液压泵站及液压顶升机构安装牢固，油缸中心位移偏差应不大于2mm，缸体垂直度严禁大于0.4‰。
（2）液压泵站上的溢流阀应设定在系统压力为满载压力的140%～170%时动作；液压泵站应设有过载保护，
安全阀的调定压力不应超过额定工作载荷时压力的120%。
（3）液压系统压力试验合格规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间施加200%的满载
压力，持续5min后，液压系统应完好无损。采用多个液压油缸并行工作的直顶式液压电梯，运行时的轿底倾
斜度不应大于5%。
3.5.3自动扶梯安装技术
考点1：自动扶梯（或自动人行道）安装程序★★
考点2：自动扶梯（或自动人行道）安装 ★★★
考点3：自动扶梯（或自动人行道）整机验收★★★
考点1：自动扶梯（或自动人行道）安装程序★★
设备进场验收→土建交接检验→桁架吊装就位→轨道安装→扶手带等构配件安装→安全装置安装→机械调
整→电气装置安装→调试检验→试运行→验收。
8 优路官方网站:www.youlu.com点亮职业人生
考点2：自动扶梯（或自动人行道）安装★★★
1）设备进场验收
（1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以及动力电路和安
全电路的电气原理图。

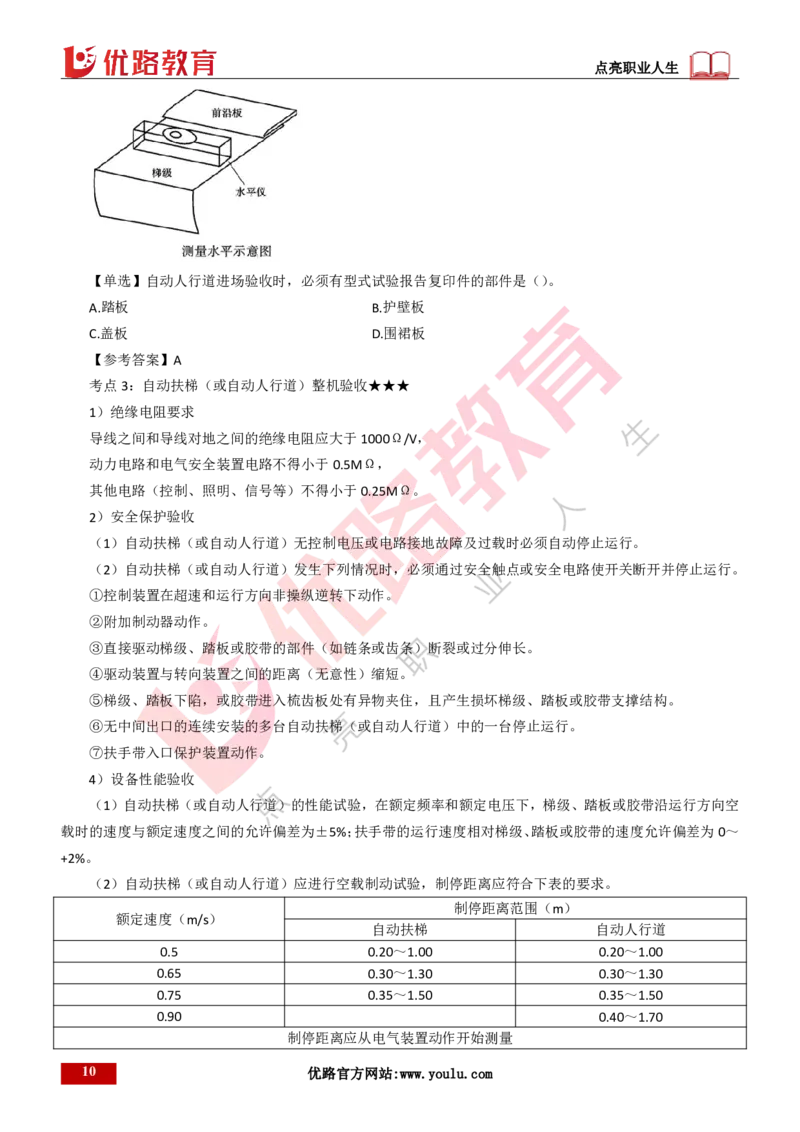

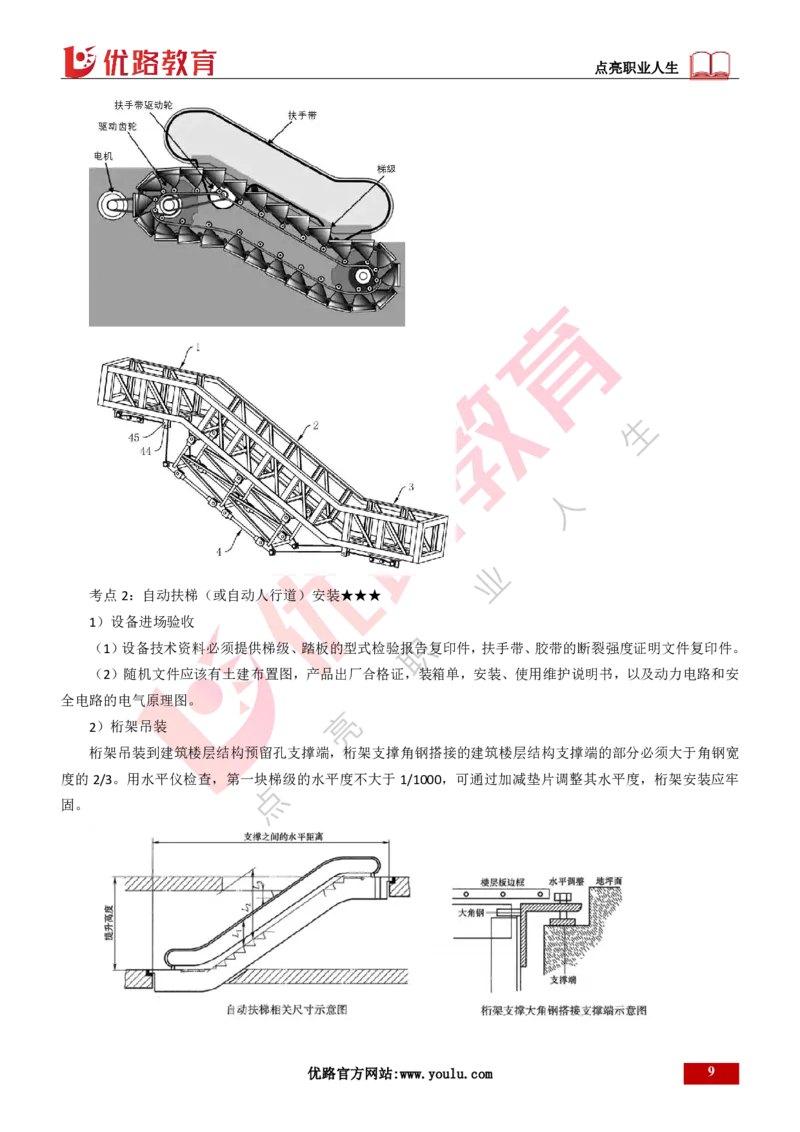

2）桁架吊装
桁架吊装到建筑楼层结构预留孔支撑端，桁架支撑角钢搭接的建筑楼层结构支撑端的部分必须大于角钢宽
度的2/3。用水平仪检查，第一块梯级的水平度不大于1/1000，可通过加减垫片调整其水平度，桁架安装应牢
固。
优路官方网站:www.youlu.com 9点亮职业人生
【单选】自动人行道进场验收时，必须有型式试验报告复印件的部件是（）。
A.踏板 B.护壁板
C.盖板 D.围裙板
【参考答案】A
考点3：自动扶梯（或自动人行道）整机验收★★★
1）绝缘电阻要求
导线之间和导线对地之间的绝缘电阻应大于1000Ω/V，
动力电路和电气安全装置电路不得小于0.5MΩ，
其他电路（控制、照明、信号等）不得小于0.25MΩ。
2）安全保护验收
（1）自动扶梯（或自动人行道）无控制电压或电路接地故障及过载时必须自动停止运行。
（2）自动扶梯（或自动人行道）发生下列情况时，必须通过安全触点或安全电路使开关断开并停止运行。
①控制装置在超速和运行方向非操纵逆转下动作。
②附加制动器动作。
③直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长。
④驱动装置与转向装置之间的距离（无意性）缩短。
⑤梯级、踏板下陷，或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构。
⑥无中间出口的连续安装的多台自动扶梯（或自动人行道）中的一台停止运行。
⑦扶手带入口保护装置动作。
4）设备性能验收
（1）自动扶梯（或自动人行道）的性能试验，在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空
载时的速度与额定速度之间的允许偏差为±5%；扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为0～
+2%。
（2）自动扶梯（或自动人行道）应进行空载制动试验，制停距离应符合下表的要求。
制停距离范围（m）
额定速度（m/s）
自动扶梯 自动人行道
0.5 0.20～1.00 0.20～1.00
0.65 0.30～1.30 0.30～1.30
0.75 0.35～1.50 0.35～1.50
0.90 0.40～1.70
制停距离应从电气装置动作开始测量
10 优路官方网站:www.youlu.com点亮职业人生
1.【单选】关于自动扶梯整机验收时的绝缘电阻值的说法，错误的是（）。
A.信号电路的绝缘电阻不得小于0.25MΩ B.动力电路的绝缘电阻不得小于0.25MΩ
C.控制电路的绝缘电阻不得小于0.25MΩ D.照明电路的绝缘电阻不得小于0.25MΩ
【参考答案】B
2.【单选】下列自动扶梯的故障中，（）情况下的开关断开的动作必须通过安全电路来完成。
A.无控制电压 B.踏板进入梳齿板处有异物夹住
C.电路接地故障 D.过载
【参考答案】B
优路官方网站:www.youlu.com 11点亮职业人生

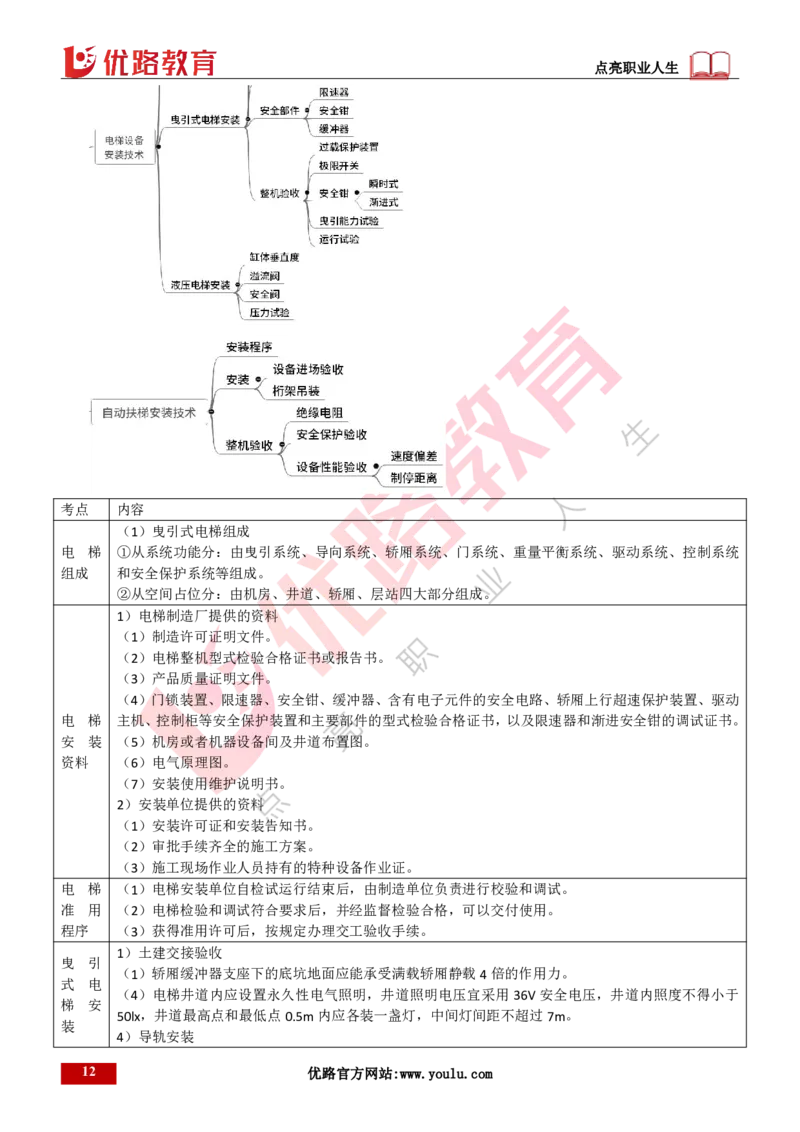

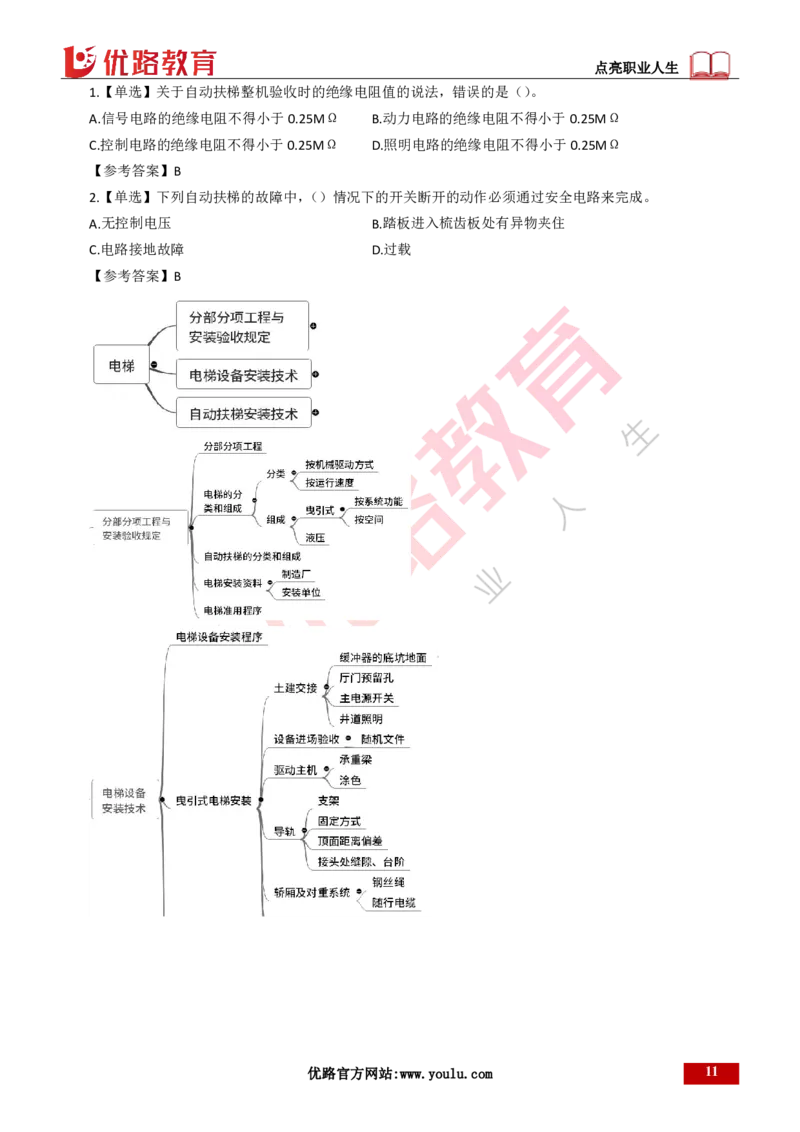

考点 内容
（1）曳引式电梯组成
电 梯 ①从系统功能分：由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统
组成 和安全保护系统等组成。
②从空间占位分：由机房、井道、轿厢、层站四大部分组成。
1）电梯制造厂提供的资料
（1）制造许可证明文件。
（2）电梯整机型式检验合格证书或报告书。
（3）产品质量证明文件。
（4）门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超速保护装置、驱动
电 梯 主机、控制柜等安全保护装置和主要部件的型式检验合格证书，以及限速器和渐进安全钳的调试证书。
安 装 （5）机房或者机器设备间及井道布置图。
资料 （6）电气原理图。
（7）安装使用维护说明书。
2）安装单位提供的资料
（1）安装许可证和安装告知书。
（2）审批手续齐全的施工方案。
（3）施工现场作业人员持有的特种设备作业证。
电 梯 （1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
准 用 （2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
程序 （3）获得准用许可后，按规定办理交工验收手续。
1）土建交接验收
曳 引
（1）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
式 电
（4）电梯井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压，井道内照度不得小于
梯 安
50lx，井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超过7m。
装
4）导轨安装
12 优路官方网站:www.youlu.com点亮职业人生
（1）导轨支架安装，每根导轨不应少于2个支架，支架间距不宜大于2.5m。导轨下端应安装在井道
地面的导轨座上。
（4）轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，导轨接头处台阶不应大于
0.05mm。不设安全钳的对重导轨接头处缝隙不应大于 1.0mm，导轨工作面接头处台阶不应大于
0.15mm。可用钢板尺靠在导轨工作面上，用塞尺检查。
6）安全部件安装
（3）缓冲器安装。液压缓冲器柱塞铅垂度不应大于0.5%。轿厢、对重的缓冲器撞板中心与缓冲器中
心的偏差不应大于20mm。当轿厢或对重底部使用多个缓冲器时，各缓冲器顶面与轿厢或对重之间的
距离偏差不应大于2mm。缓冲器动作试验时，其柱体从完全压缩到完全复位，时间不能大于120s，缓
冲器在未恢复到正常位置前，电气开关不能复位，电梯不能启动。
7）电梯整机验收
曳 引 （1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装
式 电 置。
梯 安 （5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布的
装 125%额定载重量。
（7）电梯曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重量下行，
分别停层3次以上，轿厢必须可靠地制停。轿厢载有125%额定载重量以正常运行速度下行时，切断电
动机与制动器供电，电梯必须可靠制动。当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续
运转时，空载轿厢严禁向上提升。
（8）电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按电梯设计规定的每小时启动
次数和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。
（1）油缸中心位移偏差应不大于2mm，缸体垂直度严禁大于0.4‰。
液 压 （2）液压泵站上的溢流阀应设定在系统压力为满载压力的140%～170%时动作；液压泵站应设有过载
电 梯 保护，安全阀的调定压力不应超过额定工作载荷时压力的120%。
安装 （3）液压系统压力试验合格规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间施加200%的
满载压力，持续5min后，液压系统应完好无损。
2）安全保护验收
自 动 （1）自动扶梯（或自动人行道）无控制电压或电路接地故障及过载时必须自动停止运行。
扶 梯 4）设备性能验收
整 机 （1）自动扶梯（或自动人行道）的性能试验，在额定频率和额定电压下，梯级、踏板或胶带沿运行方
验收 向空载时的速度与额定速度之间的允许偏差为±5%；扶手带的运行速度相对梯级、踏板或胶带的速度
允许偏差为0～+2%。
3.6消防工程施工技术
3.6.1消防系统的分部分项工程及施工程序
3.6.2消防工程施工技术要求
3.6.3消防工程验收规定与实施
3.6.1消防系统的分部分项工程及施工程序
考点1：消防系统的分部分项工程★
考点2：消防系统分类及其功能★★
考点3：消防工程施工程序★★★
考点1：消防系统的分部分项工程★非常规考点。
考点2：消防系统分类及其功能★★
优路官方网站:www.youlu.com 13点亮职业人生

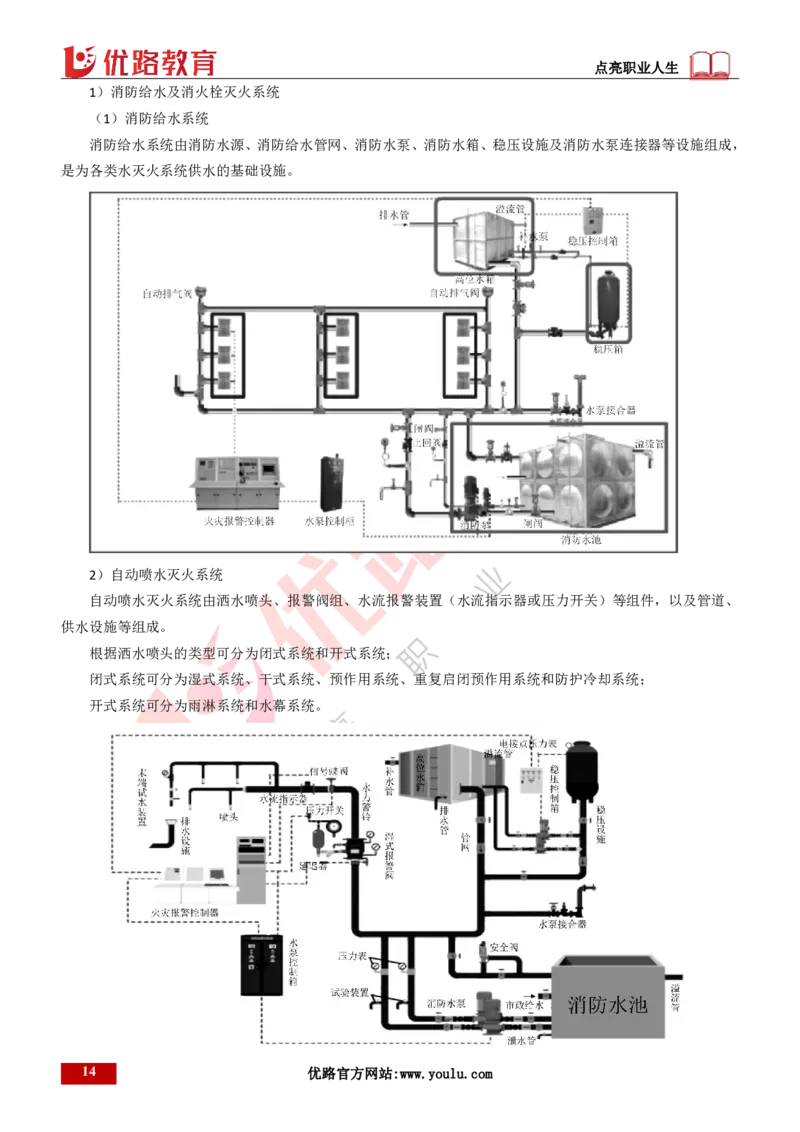

1）消防给水及消火栓灭火系统
（1）消防给水系统
消防给水系统由消防水源、消防给水管网、消防水泵、消防水箱、稳压设施及消防水泵连接器等设施组成，
是为各类水灭火系统供水的基础设施。
2）自动喷水灭火系统
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、
供水设施等组成。
根据洒水喷头的类型可分为闭式系统和开式系统；
闭式系统可分为湿式系统、干式系统、预作用系统、重复启闭预作用系统和防护冷却系统；
开式系统可分为雨淋系统和水幕系统。
14 优路官方网站:www.youlu.com点亮职业人生
3）水喷雾灭火系统
水喷雾灭火系统由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头
等组成，是向保护对象喷射水雾进行灭火或防护冷却的系统。
4）细水雾灭火系统
细水雾灭火系统由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成
5）固定消防炮灭火系统
按喷射介质可分为水炮系统、泡沫炮系统和干粉炮系统。
6）自动跟踪定位射流灭火系统
包括灭火装置、探测装置、控制装置、水流指示器、模拟末端试水装置以及管网、供水设施等主要组件。
7）气体灭火系统

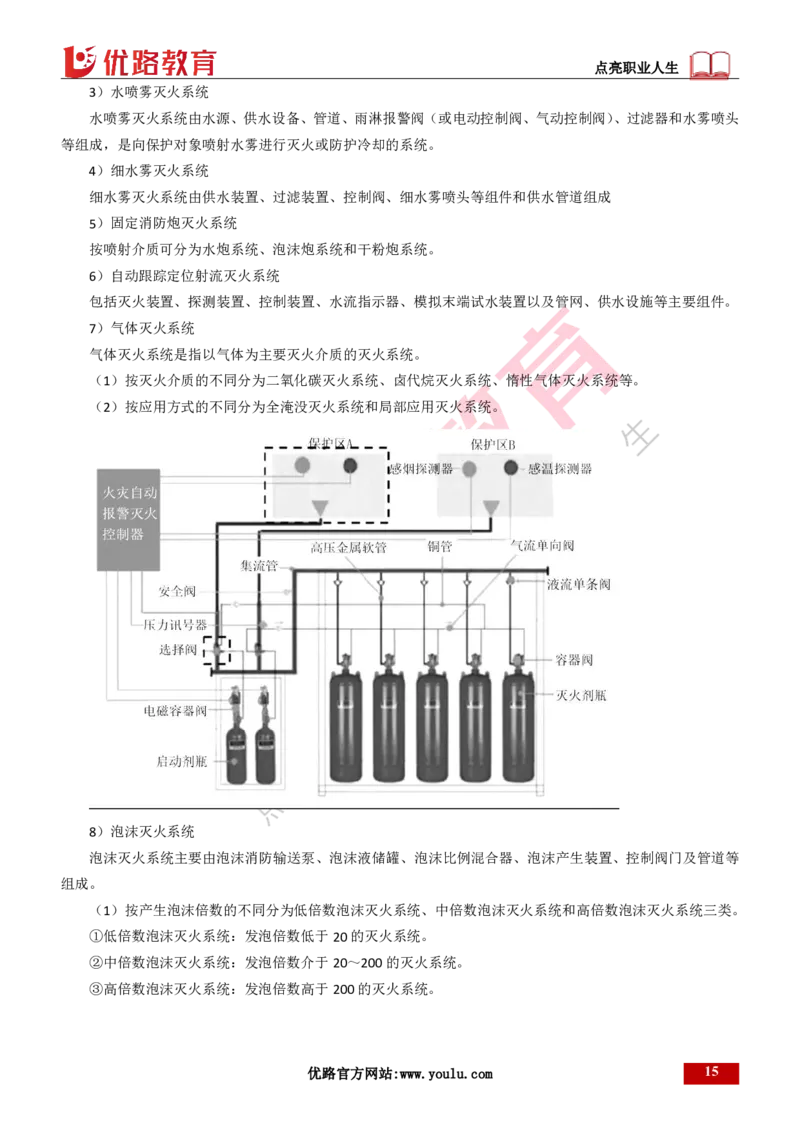

气体灭火系统是指以气体为主要灭火介质的灭火系统。
（1）按灭火介质的不同分为二氧化碳灭火系统、卤代烷灭火系统、惰性气体灭火系统等。
（2）按应用方式的不同分为全淹没灭火系统和局部应用灭火系统。

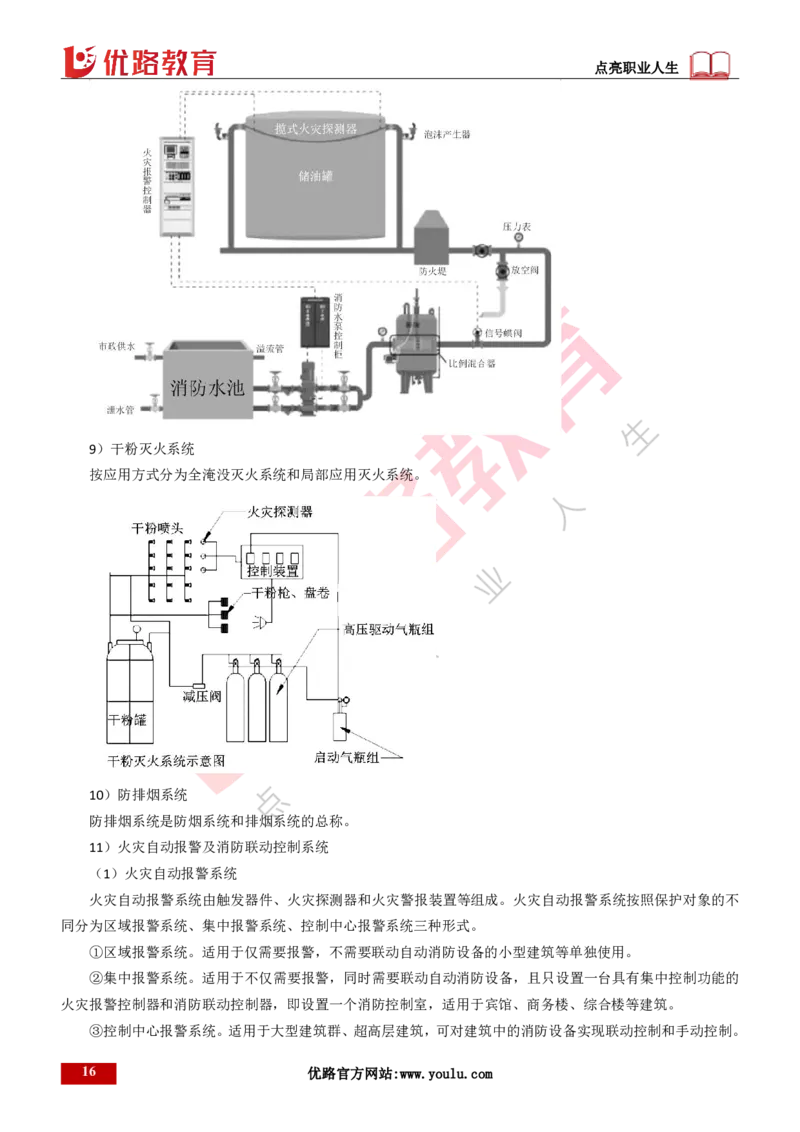

8）泡沫灭火系统
泡沫灭火系统主要由泡沫消防输送泵、泡沫液储罐、泡沫比例混合器、泡沫产生装置、控制阀门及管道等
组成。
（1）按产生泡沫倍数的不同分为低倍数泡沫灭火系统、中倍数泡沫灭火系统和高倍数泡沫灭火系统三类。
①低倍数泡沫灭火系统：发泡倍数低于20的灭火系统。
②中倍数泡沫灭火系统：发泡倍数介于20～200的灭火系统。
③高倍数泡沫灭火系统：发泡倍数高于200的灭火系统。
优路官方网站:www.youlu.com 15点亮职业人生
9）干粉灭火系统
按应用方式分为全淹没灭火系统和局部应用灭火系统。
10）防排烟系统
防排烟系统是防烟系统和排烟系统的总称。
11）火灾自动报警及消防联动控制系统
（1）火灾自动报警系统
火灾自动报警系统由触发器件、火灾探测器和火灾警报装置等组成。火灾自动报警系统按照保护对象的不
同分为区域报警系统、集中报警系统、控制中心报警系统三种形式。
①区域报警系统。适用于仅需要报警，不需要联动自动消防设备的小型建筑等单独使用。
②集中报警系统。适用于不仅需要报警，同时需要联动自动消防设备，且只设置一台具有集中控制功能的
火灾报警控制器和消防联动控制器，即设置一个消防控制室，适用于宾馆、商务楼、综合楼等建筑。
③控制中心报警系统。适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手动控制。
16 优路官方网站:www.youlu.com点亮职业人生
【单选】下列喷水灭火系统中，属于开式系统的是（）。
A.雨淋系统 B.干式系统
C.湿式系统 D.预作用系统
【参考答案】A
考点3：消防工程施工程序★★★
自动喷水灭火系统施工程序：干管安装→报警阀安装→立管安装→分层干、支管安装→喷洒头支管安装→
管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。
【单选】自动喷水灭火系统的安装过程中，管道试压的紧后工序是（）。
A.管道冲洗 B.报警阀安装
C.减压装置安装 D.系统通水试验
【参考答案】A
3.6.2消防工程施工技术要求
考点1：消防给水及消火栓灭火系统施工技术要求★★★
考点2：自动喷水灭火系统安装要求★★★
考点3：水喷雾灭火系统安装要求★
考点4：细水雾灭火系统安装要求★
考点5：固定消防炮灭火系统安装要求★
考点6：自动跟踪定位射流灭火系统安装要求★
考点7：气体灭火系统施工技术要求★
考点8：泡沫灭火系统施工技术要求★
考点9：干粉灭火系统施工技术要求★
考点10：防排烟系统施工技术要求★★★
考点11：火灾自动报警及消防联动设备的施工技术要求★★
考点12：工业项目消防系统的技术要求★★
考点1：消防给水及消火栓灭火系统施工技术要求★★★

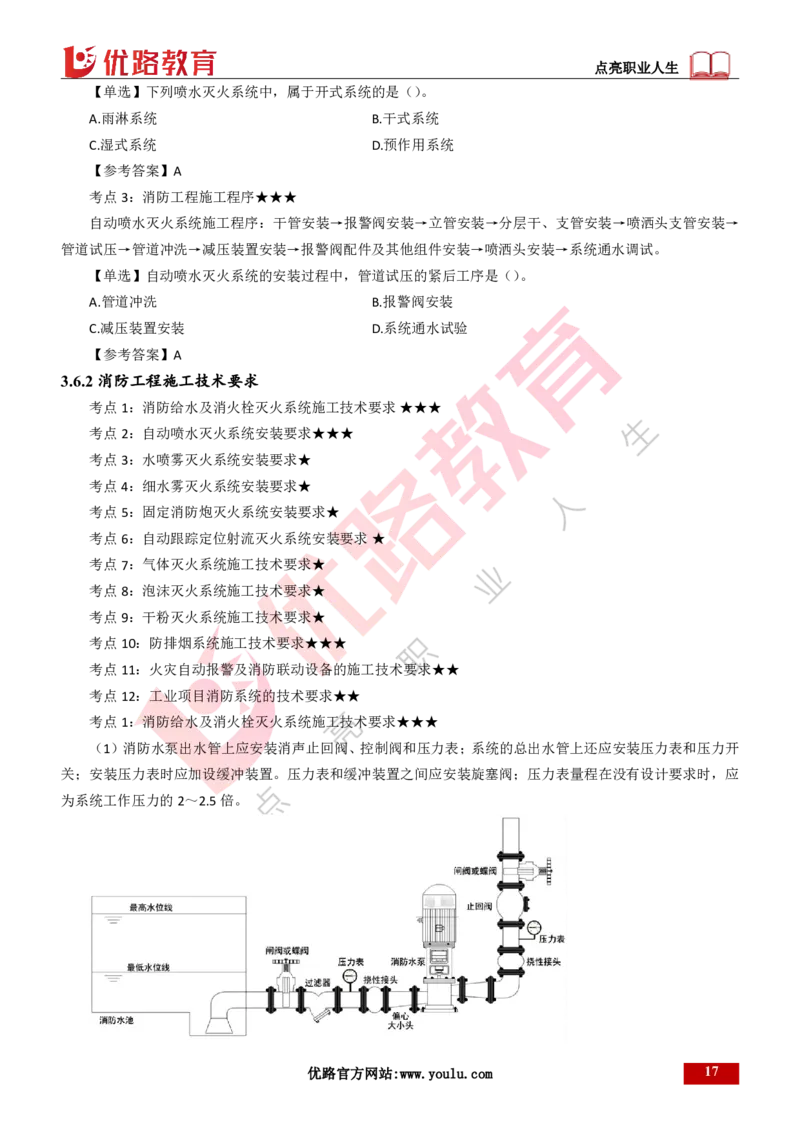

（1）消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开
关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞阀；压力表量程在没有设计要求时，应
为系统工作压力的2～2.5倍。
优路官方网站:www.youlu.com 17点亮职业人生

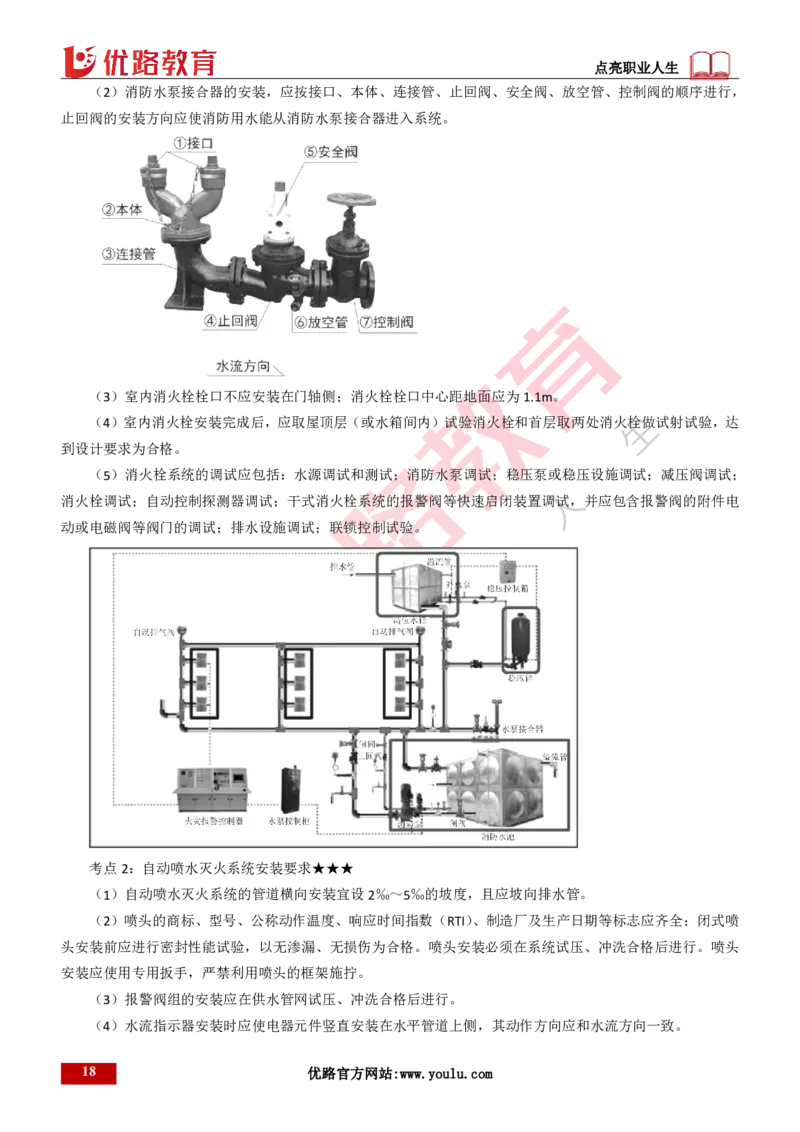

（2）消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
（3）室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。
（4）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达
到设计要求为合格。
（5）消火栓系统的调试应包括：水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀调试；
消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速启闭装置调试，并应包含报警阀的附件电
动或电磁阀等阀门的调试；排水设施调试；联锁控制试验。
考点2：自动喷水灭火系统安装要求★★★
（1）自动喷水灭火系统的管道横向安装宜设2‰～5‰的坡度，且应坡向排水管。
（2）喷头的商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等标志应齐全；闭式喷
头安装前应进行密封性能试验，以无渗漏、无损伤为合格。喷头安装必须在系统试压、冲洗合格后进行。喷头
安装应使用专用扳手，严禁利用喷头的框架施拧。
（3）报警阀组的安装应在供水管网试压、冲洗合格后进行。
（4）水流指示器安装时应使电器元件竖直安装在水平管道上侧，其动作方向应和水流方向一致。
18 优路官方网站:www.youlu.com点亮职业人生
（5）自动喷水灭火系统的调试应包括：水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水设施调
试；联动试验。
【单选】下列消防系统调试内容中，不属于自动喷水灭火系统的是（）。
A.稳压泵调试 B.消防水泵调试
C.喷射功能调试 D.排水设施调试
【参考答案】C
考点3：水喷雾灭火系统安装要求★
考点3-考点9
非常规考点。
考点10：防排烟系统施工技术要求★★★
（1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
（2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
（3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的防火阀，
距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统共用且需
要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，
不宜采用柔性连接。
（6）风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统风管确定。
案例
背景资料：
……
500台同厂家的风机盘管机组进入施工现场后，按不考虑产品节能认证等情况，施工单位抽取了一定数量
的风机盘管机组进行了节能复验，复验的性能参数包括机组的供冷量、供热量和水阻力等。排烟风机进场报验
后，安装就位于屋顶的混凝土基础上，风机与基础之间安装橡胶减振垫，设备与排烟风管之间采用长度200mm
的普通帆布短管连接（见图）。监理单位在验收过程中，发现排烟风机的上述做法不合格，要求施工单位整改。……
问题：
优路官方网站:www.youlu.com 19点亮职业人生
1.风机盘管机组的现场节能复验应在什么时点进行？还应复验哪些性能参数？复验数量最少选取多少台？
2.指出图1屋顶排烟风机安装不合格项，应符合改正？
【参考答案】
1.（1）应在盘管进场时复验。
（2）还应对机组的风量、功率及噪声等性能进行见证取样检验。
（3）复验的数量为500×2％=10台。（同一厂家的风机盘管机组按数量复验2%，不得少于2台；）
2.不合格项1：风机与基础之间采用安装橡胶减震垫，不合格；改正：防排烟风机应设在混凝土或钢架基础
上，且不应设置减振装置。
不合格项2：设备与排烟风管采用普通帆布短管连接；纠正：防排烟系统的柔性短管必须采用不燃材料。
考点11：火灾自动报警及消防联动设备的施工技术要求★★
（1）各类管路暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm。
（2）火灾自动报警线应单独布线，穿入金属管内或金属线槽中，严禁与动力、照明、交流线、视频线或广
播线等穿入同一线管内。
（3）控制与显示类设备应与消防电源、备用电源直接连接。
（4）对于安装点型感烟（感温）火灾探测器、一氧化碳火灾探测器：
探测器至墙壁、梁边的水平距离不应小于0.5m；探测器周围0.5m内不应有遮挡物；
探测器至空调送风口边的水平距离不应小于1.5m；至多孔送风口的水平距离不应小于0.5m。
（5）可燃气体探测器安装时，应根据探测气体密度确定安装位置。
考点12：工业项目消防系统的技术要求★★
（1）根据工业建筑储存的物料性质、生产操作条件、火灾危险性、建筑物体积等因素，设置不同的消防设
施和灭火系统。
①火力发电厂容量为90MV·A及以上的油浸变压器应设置火灾自动报警系统、水喷雾灭火系统或其他灭火
系统；燃气轮发电机组（包括燃气轮机、齿轮箱、发电机和控制间），宜采用全淹没气体灭火系统，并应设置火
灾自动报警系统。
②钢铁冶金企业单台容量大于等于40MV·A非总降压变电所的油浸电力变压器应设置火灾自动报警系统，
以及水喷雾、细水雾和气体灭火系统；储存锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓库不得设置室内外
消防给水。
③石油储备库，地上固定顶储罐、内浮顶储罐和地上卧式储罐应设低倍数泡沫灭火系统或中倍数泡沫灭火
系统，以及消防冷却水系统和火灾自动报警系统。
【单选】下列仓库中，能使用自动喷水灭火系统的是（）。
A.聚乙烯储备仓库 B.锌粉储存库
20 优路官方网站:www.youlu.com点亮职业人生
C.低亚硫酸钠仓库 D.碳化钙仓库
【参考答案】A
3.6.3消防工程验收规定与实施
考点1：消防工程验收的相关规定 ★★
考点2：特殊建设工程消防验收条件和应提交的资料 ★★★
考点3：特殊建设工程消防验收的组织及验收程序 ★★
考点4：施工过程中的消防验收 ★★
考点5：其他建设工程的消防验收备案与抽查 ★★
考点1：消防工程验收的相关规定★★
（1）具有下列情形之一的特殊建设工程，建设单位应当向本行政区域内地方人民政府住房和城乡建设主管
部门申请消防设计审查，并在建设工程竣工后向消防设计审查验收主管部门申请消防验收。
①建筑总面积大于20000m²的体育场馆、会堂，公共展览馆、博物馆的展示厅。
②建筑总面积大于15000m²的民用机场航站楼、客运车站候车室、客运码头候船厅。
③建筑总面积大于10000m²的宾馆、饭店、商场、市场。
④建筑总面积大于2500m²的影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门诊楼，
大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，寺庙、教堂。
⑤建筑总面积大于1000m²的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老院、福
利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集型企业的员工
集体宿舍。
⑥建筑总面积大于500m²的歌舞厅、放映厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱乐功能的
餐馆、茶馆、咖啡厅等。
⑦国家工程建设消防技术标准规定的一类高层住宅建筑。
⑧城市轨道交通、隧道工程，大型发电、变配电工程。
⑨生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的充装站、
供应站、调压站。
⑩国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼。
⑪单体建筑面积大于40000m²或者建筑高度超过50m的公共建筑。
（3）其他建设工程实行消防验收备案、抽查管理制度。
（4）依法应当经消防设计审查、消防验收的建设工程，未经审查或者审查不合格的，不得组织施工；未经
消防验收或者消防验收不合格的，禁止投入使用；其他建设工程经依法抽查不合格的，应当停止使用。
【单选】按照国家工程建设消防技术标准的规定，建设单位在验收后应当报消防部门备案的工程是（）。
A.建筑总面积10000m²的广播电视楼 B.建筑总面积800m²的中学教学楼
C.建筑总面积550m²的卡拉OK厅 D.建筑总面积20000m²的客运车站候车室
【参考答案】B
案例
背景资料：
安装公司承接了某大学图书馆的消防安装工程，内容包含：消防给水及消火栓系统、自动喷水灭火系统，
优路官方网站:www.youlu.com 21点亮职业人生
高压细水雾灭火系统和火灾自动报警安装，该图书馆共三层，总建筑面积为4200平方米，高14m，其中一、
二层为阅览室，采用自动喷水灭火系统；三层为藏书室，采用高压细水雾灭火系统。
工程开工前，项目部完成了施工组织设计及施工方案编制等技术准备工作，并由方案编制人员向施工人员
进行了技术交底。交底时使用了大量的细部节点图如下图。并对消防水泵接合器组装进行交底。
工程开工后，监理单位在审查点型烟感火灾探测器进场报验资料时，发现缺少3C认证证书，经补充后通过
验收。
工程完工后，建设单位组织设计单位、监理单位、施工单位进行了消防工程验收，涉及消防的各分部分项
工程验收合格，并在验收合格之日起5个工作日内向消防设计审核部门办理了消防验收备案。
问题：

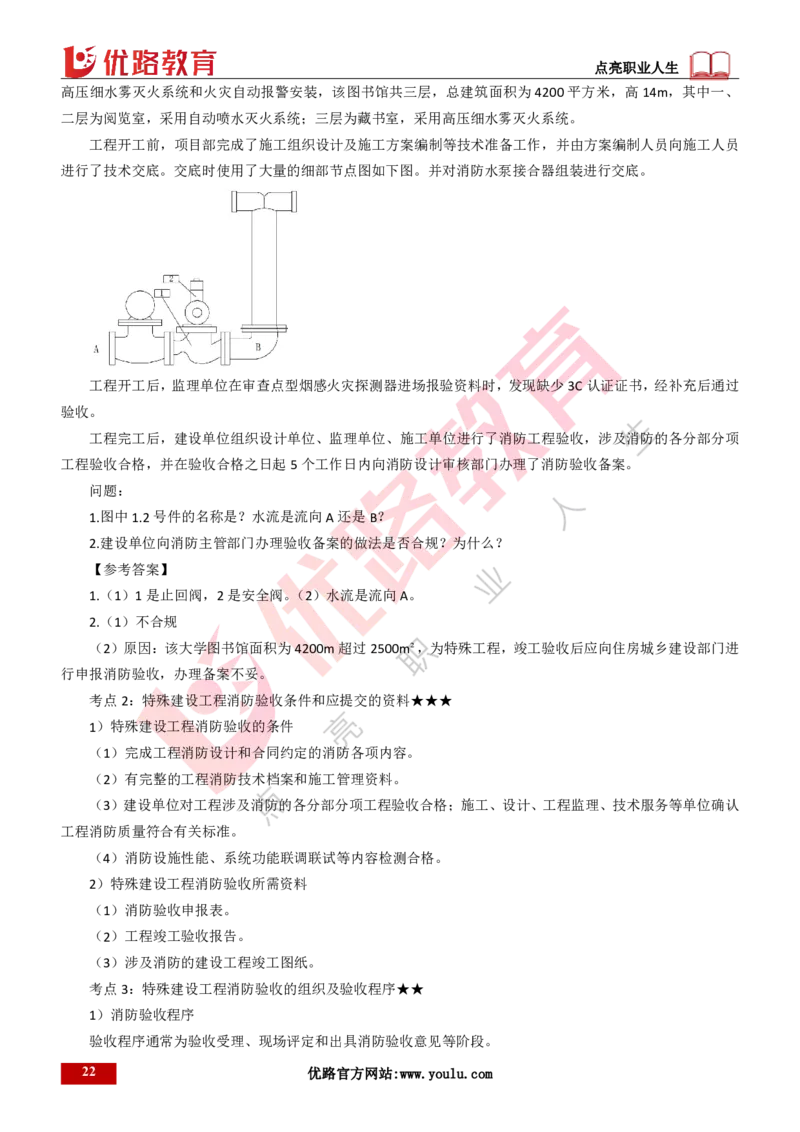

1.图中1.2号件的名称是？水流是流向A还是B？
2.建设单位向消防主管部门办理验收备案的做法是否合规？为什么？
【参考答案】
1.（1）1是止回阀，2是安全阀。（2）水流是流向A。
2.（1）不合规
（2）原因：该大学图书馆面积为4200m超过2500m²，为特殊工程，竣工验收后应向住房城乡建设部门进
行申报消防验收，办理备案不妥。
考点2：特殊建设工程消防验收条件和应提交的资料★★★
1）特殊建设工程消防验收的条件
（1）完成工程消防设计和合同约定的消防各项内容。
（2）有完整的工程消防技术档案和施工管理资料。
（3）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等单位确认
工程消防质量符合有关标准。
（4）消防设施性能、系统功能联调联试等内容检测合格。
2）特殊建设工程消防验收所需资料
（1）消防验收申报表。
（2）工程竣工验收报告。
（3）涉及消防的建设工程竣工图纸。
考点3：特殊建设工程消防验收的组织及验收程序★★
1）消防验收程序
验收程序通常为验收受理、现场评定和出具消防验收意见等阶段。
22 优路官方网站:www.youlu.com点亮职业人生
2）局部消防验收
对于大型特殊建设工程需要局部投入使用的部分，根据建设单位的申请，可实施局部建设工程消防验收。
3）消防验收的时限
消防设计审查验收主管部门自受理消防验收申请之日起15日内组织消防验收，并在现场评定检查合格后签
发《建筑工程消防验收意见书》。
考点4：施工过程中的消防验收★★
根据工程需要，消防工程可以按施工程序划分为隐蔽工程消防验收、粗装修消防验收、精装修消防验收。
考点5：其他建设工程的消防验收备案与抽查★★
（1）其他建设工程，建设单位应当在工程竣工验收合格之日起5个工作日内，报消防设计审查验收主管部
门申请消防验收备案。建设单位办理备案，应当提交下列材料：
①消防验收备案表。②工程竣工验收报告。③涉及消防的建设工程竣工图纸。
优路官方网站:www.youlu.com 23点亮职业人生

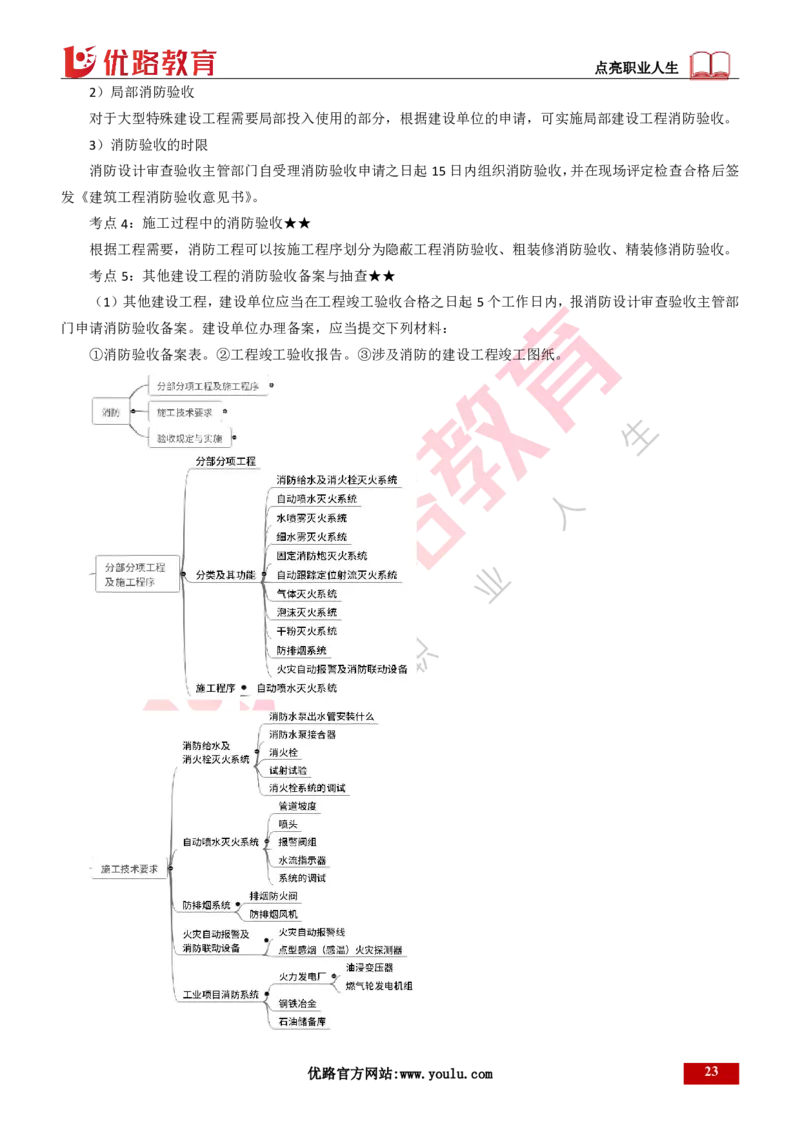

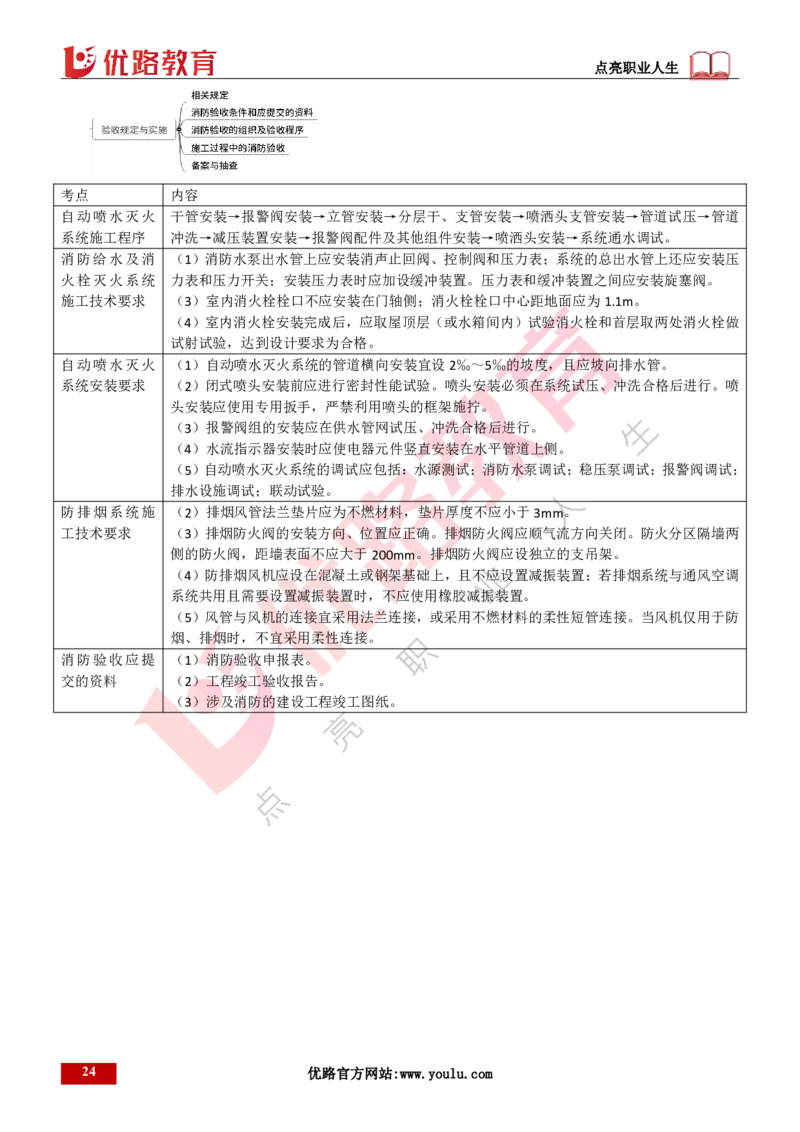

考点 内容
自动喷水灭火 干管安装→报警阀安装→立管安装→分层干、支管安装→喷洒头支管安装→管道试压→管道
系统施工程序 冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。
消防给水及消 （1）消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压
火栓灭火系统 力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞阀。
施工技术要求 （3）室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。
（4）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做
试射试验，达到设计要求为合格。
自动喷水灭火 （1）自动喷水灭火系统的管道横向安装宜设2‰～5‰的坡度，且应坡向排水管。
系统安装要求 （2）闭式喷头安装前应进行密封性能试验。喷头安装必须在系统试压、冲洗合格后进行。喷
头安装应使用专用扳手，严禁利用喷头的框架施拧。
（3）报警阀组的安装应在供水管网试压、冲洗合格后进行。
（4）水流指示器安装时应使电器元件竖直安装在水平管道上侧。
（5）自动喷水灭火系统的调试应包括：水源测试；消防水泵调试；稳压泵调试；报警阀调试；
排水设施调试；联动试验。
防排烟系统施 （2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
工技术要求 （3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两
侧的防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调
系统共用且需要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防
烟、排烟时，不宜采用柔性连接。
消防验收应提 （1）消防验收申报表。
交的资料 （2）工程竣工验收报告。
（3）涉及消防的建设工程竣工图纸。
24 优路官方网站:www.youlu.com点亮职业人生
优路官方网站:www.youlu.com 25
