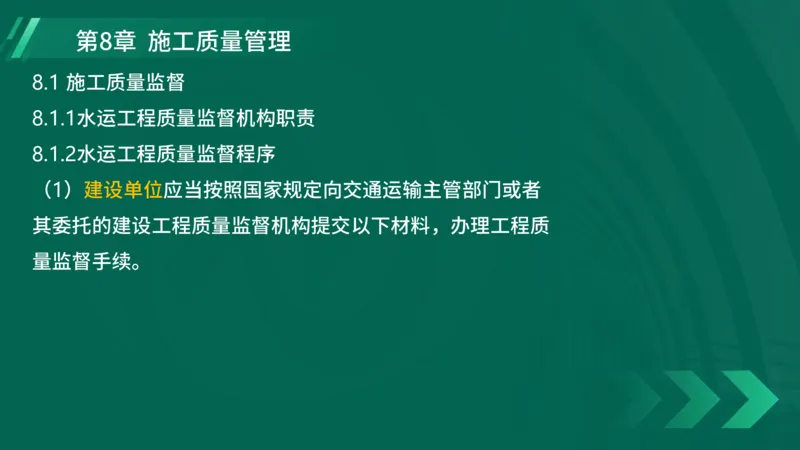

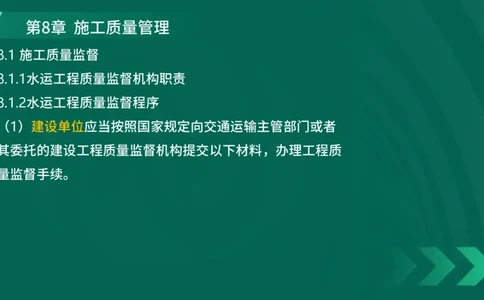

第8章 施工质量管理
8.1
施工质量监督
8.1.1
水运工程质量监督机构职责
8.1.2
水运工程质量监督程序
1
（ ）建设单位应当按照国家规定向交通运输主管部门或者
其委托的建设工程质量监督机构提交以下材料，办理工程质
量监督手续。第8章 施工质量管理
4

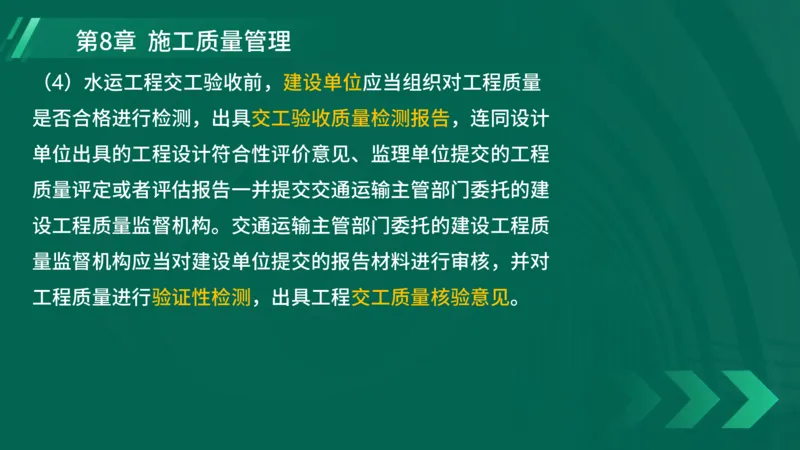

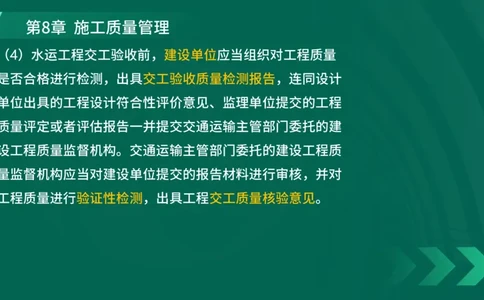

（ ）水运工程交工验收前，建设单位应当组织对工程质量
是否合格进行检测，出具交工验收质量检测报告，连同设计
单位出具的工程设计符合性评价意见、监理单位提交的工程
质量评定或者评估报告一并提交交通运输主管部门委托的建
设工程质量监督机构。交通运输主管部门委托的建设工程质
量监督机构应当对建设单位提交的报告材料进行审核，并对
工程质量进行验证性检测，出具工程交工质量核验意见。第8章 施工质量管理
5

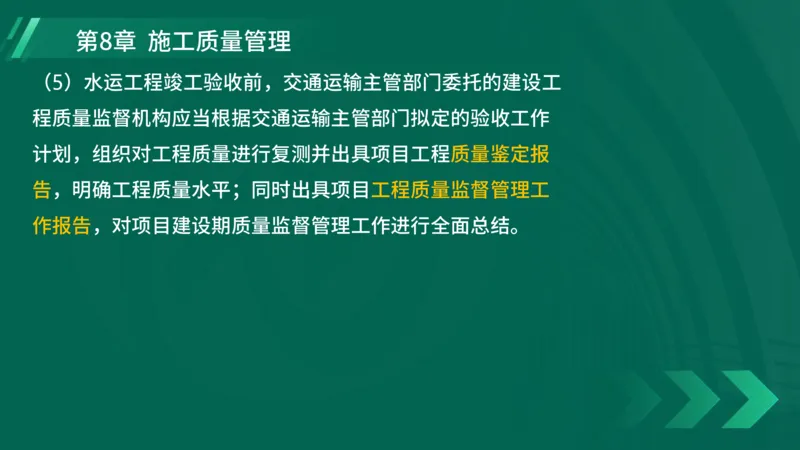

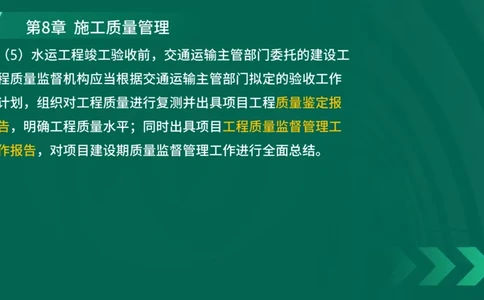

（ ）水运工程竣工验收前，交通运输主管部门委托的建设工
程质量监督机构应当根据交通运输主管部门拟定的验收工作
计划，组织对工程质量进行复测并出具项目工程质量鉴定报
告，明确工程质量水平；同时出具项目工程质量监督管理工
作报告，对项目建设期质量监督管理工作进行全面总结。第8章 施工质量管理

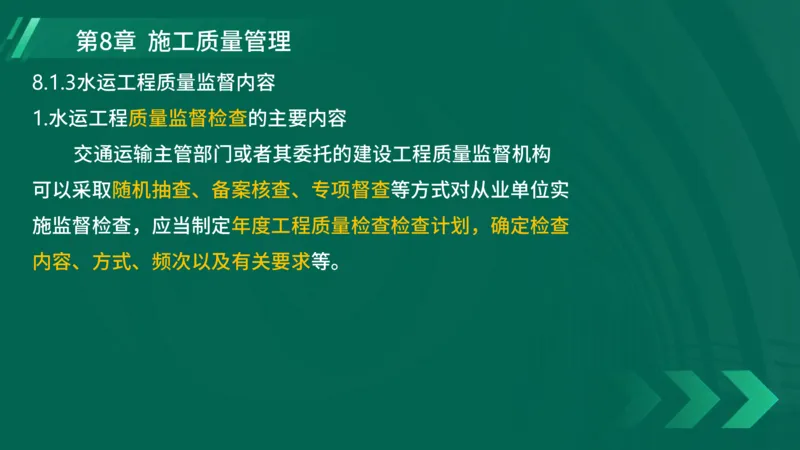

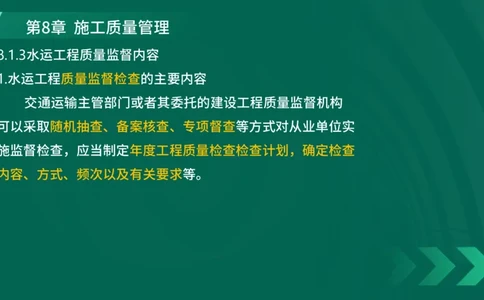

8.1.3
水运工程质量监督内容
1.
水运工程质量监督检查的主要内容
交通运输主管部门或者其委托的建设工程质量监督机构
可以采取随机抽查、备案核查、专项督查等方式对从业单位实
施监督检查，应当制定年度工程质量检查检查计划，确定检查
内容、方式、频次以及有关要求等。第8章 施工质量管理

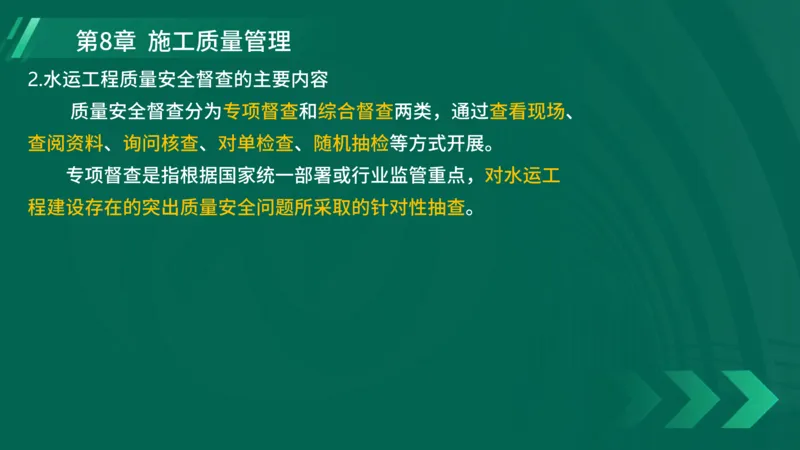

2.
水运工程质量安全督查的主要内容
质量安全督查分为专项督查和综合督查两类，通过查看现场、
查阅资料、询问核查、对单检查、随机抽检等方式开展。
专项督查是指根据国家统一部署或行业监管重点，对水运工
程建设存在的突出质量安全问题所采取的针对性抽查。第8章 施工质量管理

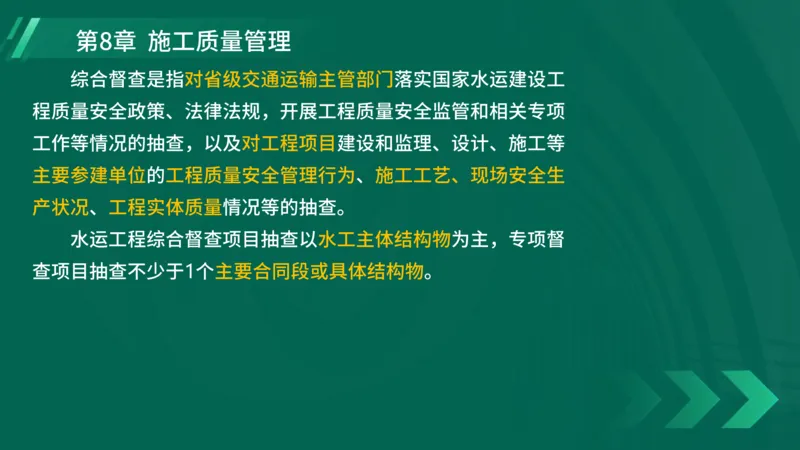

综合督查是指对省级交通运输主管部门落实国家水运建设工
程质量安全政策、法律法规，开展工程质量安全监管和相关专项
工作等情况的抽查，以及对工程项目建设和监理、设计、施工等
主要参建单位的工程质量安全管理行为、施工工艺、现场安全生
产状况、工程实体质量情况等的抽查。
水运工程综合督查项目抽查以水工主体结构物为主，专项督
1
查项目抽查不少于 个主要合同段或具体结构物。第8章 施工质量管理

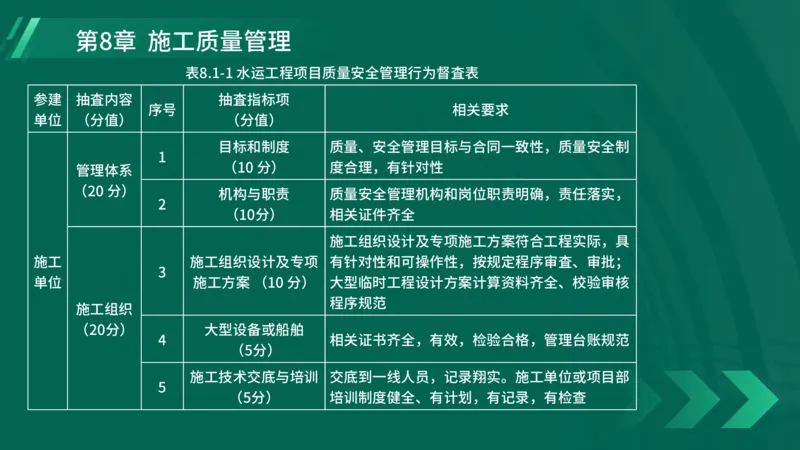

表8.1-1 水运工程项目质量安全管理行为督査表
参建 抽査内容 抽査指标项
序号 相关要求
单位 （分值） （分值）
目标和制度 质量、安全管理目标与合同一致性，质量安全制
1
（10 分） 度合理，有针对性
管理体系
（20 分）
机构与职责 质量安全管理机构和岗位职责明确，责任落实，
2
（10分） 相关证件齐全
施工组织设计及专项施工方案符合工程实际，具
施工 施工组织设计及专项 有针对性和可操作性，按规定程序审査、审批；
3
单位 施工方案 （10 分） 大型临时工程设计方案计算资料齐全、校验审核
程序规范
施工组织
（20分） 大型设备或船舶
4 相关证书齐全，有效，检验合格，管理台账规范
（5分）
施工技术交底与培训 交底到一线人员，记录翔实。施工单位或项目部
5
（5分） 培训制度健全、有计划，有记录，有检查第8章 施工质量管理

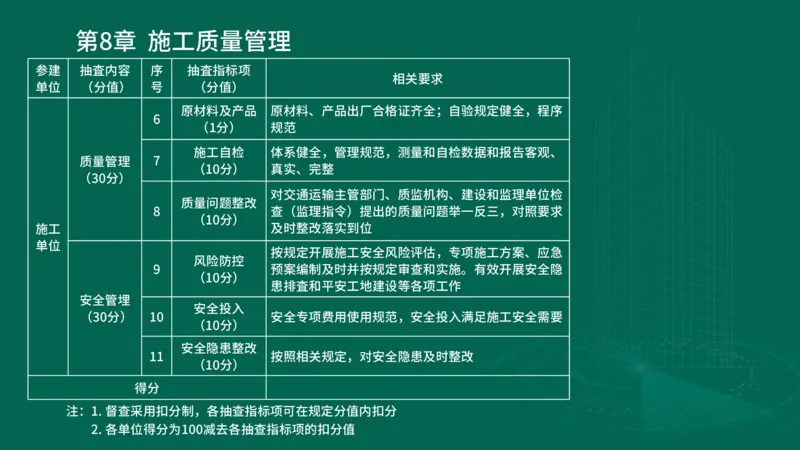

参建 抽査内容 序 抽査指标项
相关要求
单位 （分值） 号 （分值）
原材料及产品 原材料、产品出厂合格证齐全；自验规定健全，程序
6
（1分） 规范
施工自检 体系健全，管理规范，测量和自检数据和报告客观、
质量管理 7
（10分） 真实、完整
（30分）
对交通运输主管部门、质监机构、建设和监理单位检
质量问题整改
8 查（监理指令）提出的质量问题举一反三，对照要求
（10分）
施工 及时整改落实到位
单位
按规定开展施工安全风险评估，专项施工方案、应急
风险防控
9 预案编制及时并按规定审查和实施。有效开展安全隐
（10分）
患排査和平安工地建设等各项工作
安全管埋
安全投入
（30分） 10 安全专项费用使用规范，安全投入满足施工安全需要
（10分）
安全隐患整改
11 按照相关规定，对安全隐患及时整改
（10分）
得分
注：1. 督查采用扣分制，各抽查指标项可在规定分值内扣分
2. 各单位得分为100减去各抽查指标项的扣分值第8章 施工质量管理

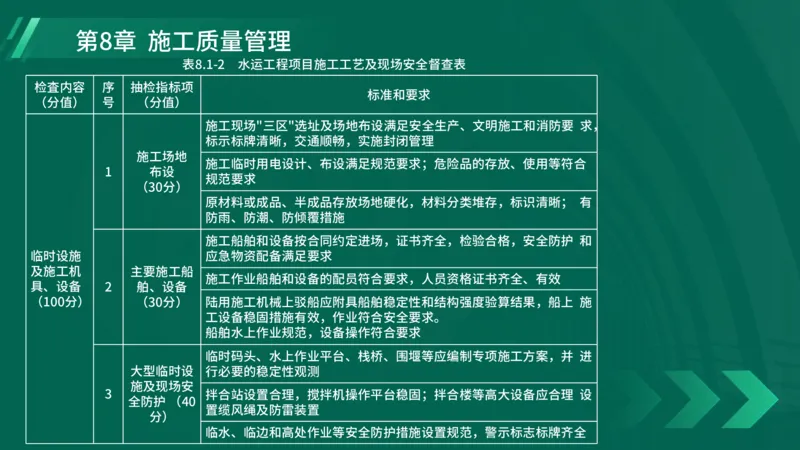

表8.1-2 水运工程项目施工工艺及现场安全督查表
检査内容 序 抽检指标项
标准和要求
（分值） 号 （分值）
施工现场"三区"选址及场地布设满足安全生产、文明施工和消防要 求，
标示标牌清晰，交通顺畅，实施封闭管理
施工场地
施工临时用电设计、布设满足规范要求；危险品的存放、使用等符合
1 布设
规范要求
（30分）
原材料或成品、半成品存放场地硬化，材料分类堆存，标识清晰； 有
防雨、防潮、防倾覆措施
施工船舶和设备按合同约定进场，证书齐全，检验合格，安全防护 和
临时设施 应急物资配备满足要求
及施工机 主要施工船
施工作业船舶和设备的配员符合要求，人员资格证书齐全、有效
具、设备 2 舶、设备
（100分） （30分） 陆用施工机械上驳船应附具船舶稳定性和结构强度验算结果，船上 施
工设备稳固措施有效，作业符合安全要求。
船舶水上作业规范，设备操作符合要求
临时码头、水上作业平台、栈桥、围堰等应编制专项施工方案，并 进
大型临时设 行必要的稳定性观测
施及现场安
3 拌合站设置合理，搅拌机操作平台稳固；拌合楼等高大设备应合理 设
全防护 （40
置缆风绳及防雷装置
分）
临水、临边和高处作业等安全防护措施设置规范，警示标志标牌齐全第8章 施工质量管理

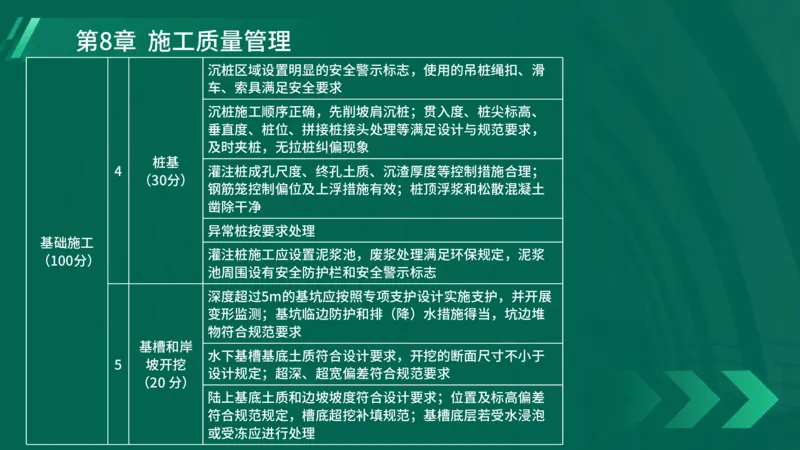

沉桩区域设置明显的安全警示标志，使用的吊桩绳扣、滑
车、索具满足安全要求
沉桩施工顺序正确，先削坡肩沉桩；贯入度、桩尖标高、
垂直度、桩位、拼接桩接头处理等满足设计与规范要求，
及时夹桩，无拉桩纠偏现象
桩基
4 灌注桩成孔尺度、终孔土质、沉渣厚度等控制措施合理；
（30分）
钢筋笼控制偏位及上浮措施有效；桩顶浮浆和松散混凝土
凿除干净
异常桩按要求处理
基础施工
灌注桩施工应设置泥浆池，废浆处理满足环保规定，泥浆
（100分）
池周围设有安全防护栏和安全警示标志
深度超过5m的基坑应按照专项支护设计实施支护，并开展
变形监测；基坑临边防护和排（降）水措施得当，坑边堆
物符合规范要求
基槽和岸
水下基槽基底土质符合设计要求，开挖的断面尺寸不小于
5 坡开挖
设计规定；超深、超宽偏差符合规范要求
（20 分）
陆上基底土质和边坡坡度符合设计要求；位置及标高偏差
符合规范规定，槽底超挖补填规范；基槽底层若受水浸泡
或受冻应进行处理第8章 施工质量管理

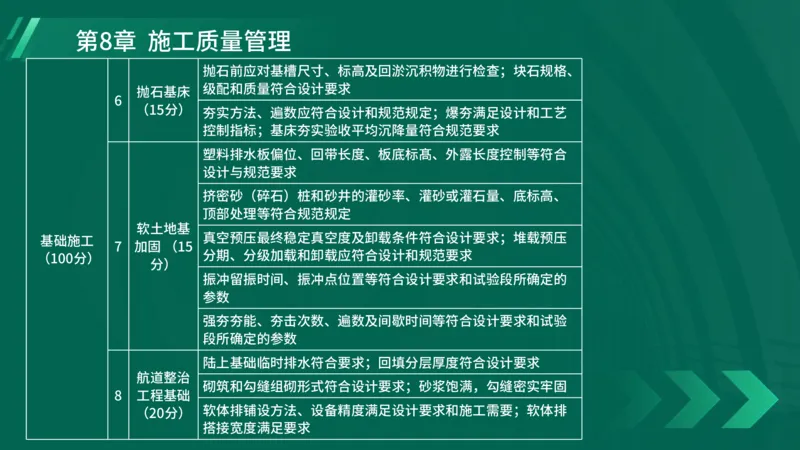

抛石前应对基槽尺寸、标高及回淤沉积物进行检查；块石规格、
级配和质量符合设计要求
抛石基床
6
（15分）
夯实方法、遍数应符合设计和规范规定；爆夯满足设计和工艺
控制指标；基床夯实验收平均沉降量符合规范要求
塑料排水板偏位、回带长度、板底标髙、外露长度控制等符合
设计与规范要求
挤密砂（碎石）桩和砂井的灌砂率、灌砂或灌石量、底标高、
顶部处理等符合规范规定
软土地基
真空预压最终稳定真空度及卸载条件符合设计要求；堆载预压
基础施工
7 加固 （15
分期、分级加载和卸载应符合设计和规范要求
（100分）
分）
振冲留振时间、振冲点位置等符合设计要求和试验段所确定的
参数
强夯夯能、夯击次数、遍数及间歇时间等符合设计要求和试验
段所确定的参数
陆上基础临时排水符合要求；回填分层厚度符合设计要求
航道整治
砌筑和勾缝组砌形式符合设计要求；砂浆饱满，勾缝密实牢固
8 工程基础
软体排铺设方法、设备精度满足设计要求和施工需要；软体排
（20分）
搭接宽度满足要求第8章 施工质量管理

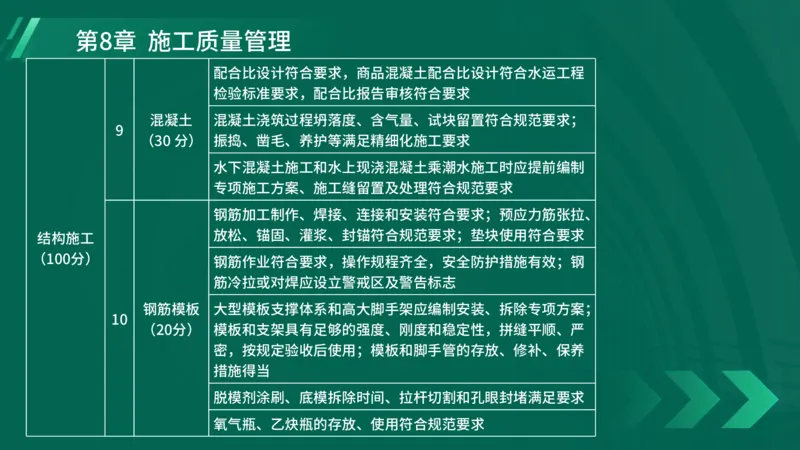

配合比设计符合要求，商品混凝土配合比设计符合水运工程
检验标准要求，配合比报告审核符合要求
混凝土 混凝土浇筑过程坍落度、含气量、试块留置符合规范要求；
9
（30 分） 振捣、凿毛、养护等满足精细化施工要求
水下混凝土施工和水上现浇混凝土乘潮水施工时应提前编制
专项施工方案、施工缝留置及处理符合规范要求
钢筋加工制作、焊接、连接和安装符合要求；预应力筋张拉、
放松、锚固、灌浆、封锚符合规范要求；垫块使用符合要求
结构施工
（100分）
钢筋作业符合要求，操作规程齐全，安全防护措施有效；钢
筋冷拉或对焊应设立警戒区及警告标志
钢筋模板 大型模板支撑体系和高大脚手架应编制安装、拆除专项方案；
10
（20分） 模板和支架具有足够的强度、刚度和稳定性，拼缝平顺、严
密，按规定验收后使用；模板和脚手管的存放、修补、保养
措施得当
脱模剂涂刷、底模拆除时间、拉杆切割和孔眼封堵满足要求
氧气瓶、乙炔瓶的存放、使用符合规范要求第8章 施工质量管理

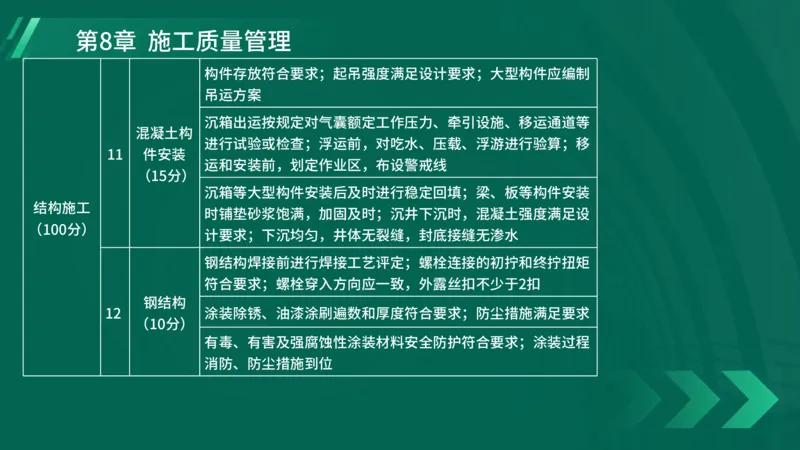

构件存放符合要求；起吊强度满足设计要求；大型构件应编制
吊运方案
沉箱出运按规定对气囊额定工作压力、牵引设施、移运通道等
混凝土构
进行试验或检查；浮运前，对吃水、压载、浮游进行验算；移
11 件安装
运和安装前，划定作业区，布设警戒线
（15分）
沉箱等大型构件安装后及时进行稳定回填；梁、板等构件安装
结构施工
时铺垫砂浆饱满，加固及时；沉井下沉时，混凝土强度满足设
（100分）
计要求；下沉均匀，井体无裂缝，封底接缝无渗水
钢结构焊接前进行焊接工艺评定；螺栓连接的初拧和终拧扭矩
符合要求；螺栓穿入方向应一致，外露丝扣不少于2扣
钢结构
12 涂装除锈、油漆涂刷遍数和厚度符合要求；防尘措施满足要求
（10分）
有毒、有害及强腐蚀性涂装材料安全防护符合要求；涂装过程
消防、防尘措施到位第8章 施工质量管理

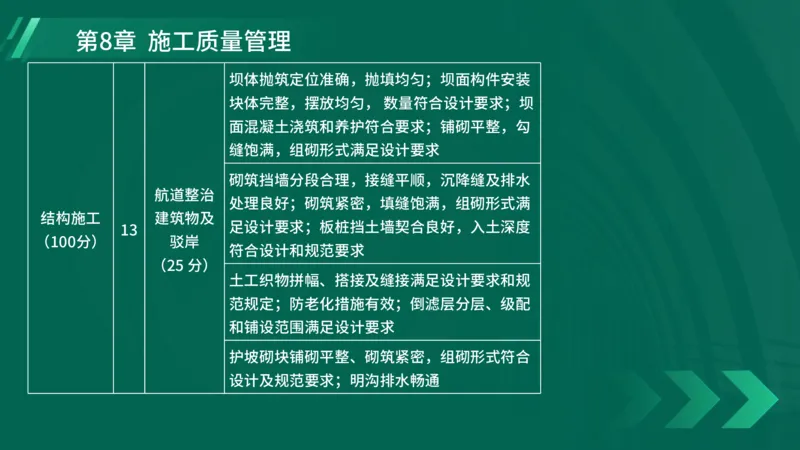

坝体抛筑定位准确，抛填均匀；坝面构件安装
块体完整，摆放均匀， 数量符合设计要求；坝
面混凝土浇筑和养护符合要求；铺砌平整，勾
缝饱满，组砌形式满足设计要求
砌筑挡墙分段合理，接缝平顺，沉降缝及排水
航道整治
处理良好；砌筑紧密，填缝饱满，组砌形式满
结构施工 建筑物及
足设计要求；板桩挡土墙契合良好，入土深度
13
（100分） 驳岸
符合设计和规范要求
（25 分）
土工织物拼幅、搭接及缝接满足设计要求和规
范规定；防老化措施有效；倒滤层分层、级配
和铺设范围满足设计要求
护坡砌块铺砌平整、砌筑紧密，组砌形式符合
设计及规范要求；明沟排水畅通第8章 施工质量管理

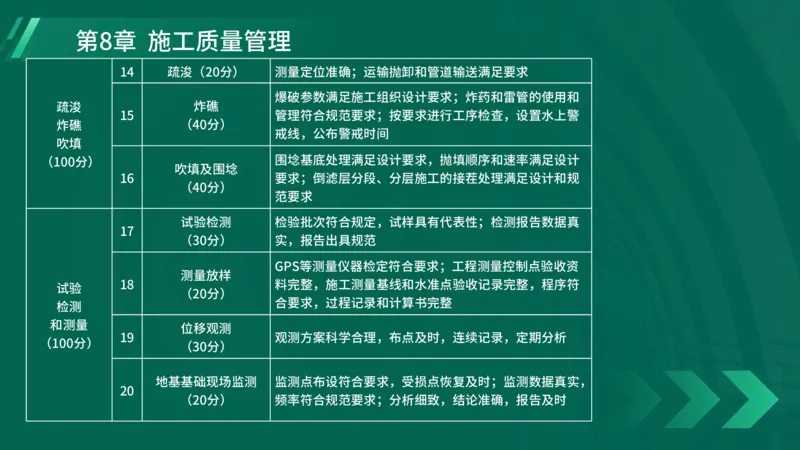

14 疏浚（20分） 测量定位准确；运输抛卸和管道输送满足要求
爆破参数满足施工组织设计要求；炸药和雷管的使用和
疏浚 炸礁
15 管理符合规范要求；按要求进行工序检查，设置水上警
炸礁 （40分）
戒线，公布警戒时间
吹填
（100分） 围埝基底处理满足设计要求，抛填顺序和速率满足设计
吹填及围埝
16 要求；倒滤层分段、分层施工的接茬处理满足设计和规
（40分）
范要求
试验检测 检验批次符合规定，试样具有代表性；检测报告数据真
17
（30分） 实，报告出具规范
GPS等测量仪器检定符合要求；工程测量控制点验收资
测量放样
18 料完整，施工测量基线和水准点验收记录完整，程序符
试验
（20分）
合要求，过程记录和计算书完整
检测
和测量
位移观测
19 观测方案科学合理，布点及时，连续记录，定期分析
（100分）
（30分）
地基基础现场监测 监测点布设符合要求，受损点恢复及时；监测数据真实，
20
（20分） 频率符合规范要求；分析细致，结论准确，报告及时第8章 施工质量管理

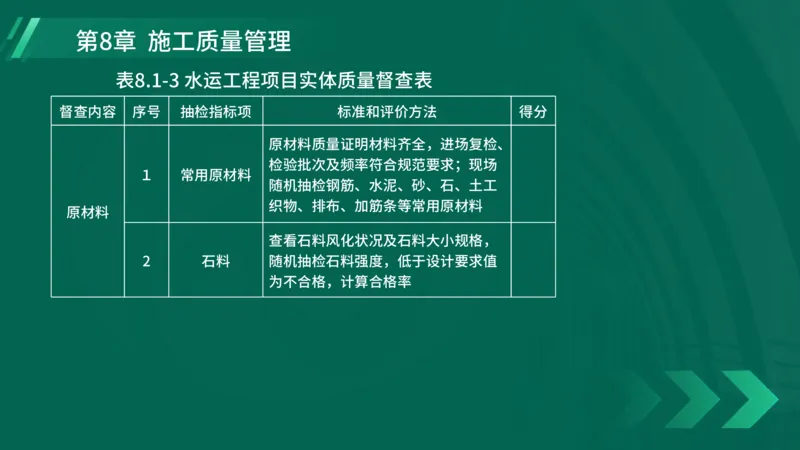

表8.1-3 水运工程项目实体质量督查表
督查内容 序号 抽检指标项 标准和评价方法 得分
原材料质量证明材料齐全，进场复检、
检验批次及频率符合规范要求；现场
１ 常用原材料
随机抽检钢筋、水泥、砂、石、土工
织物、排布、加筋条等常用原材料
原材料
查看石料风化状况及石料大小规格，
2 石料 随机抽检石料强度，低于设计要求值
为不合格，计算合格率第8章 施工质量管理

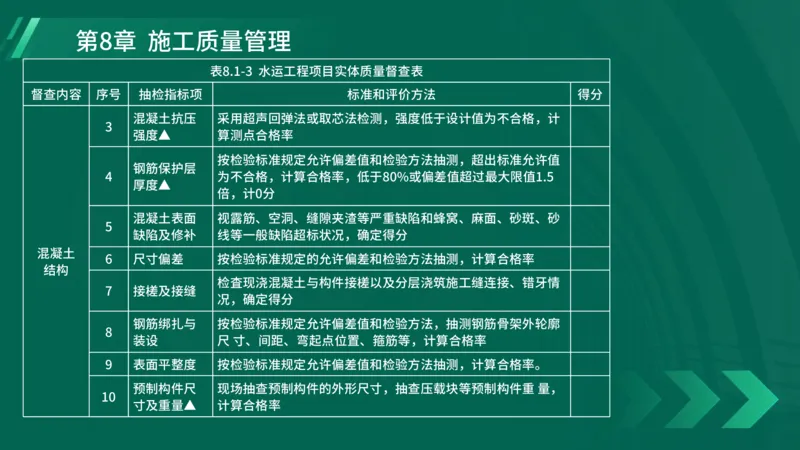

表8.1-3 水运工程项目实体质量督查表
督查内容 序号 抽检指标项 标准和评价方法 得分
混凝土抗压 采用超声回弹法或取芯法检测，强度低于设计值为不合格，计
3
强度▲ 算测点合格率
按检验标准规定允许偏差值和检验方法抽测，超出标准允许值
钢筋保护层
4 为不合格，计算合格率，低于80%或偏差值超过最大限值1.5
厚度▲
倍，计0分
混凝土表面 视露筋、空洞、缝隙夹渣等严重缺陷和蜂窝、麻面、砂斑、砂
5
缺陷及修补 线等一般缺陷超标状况，确定得分
混凝土
6 尺寸偏差 按检验标准规定的允许偏差和检验方法抽测，计算合格率
结构
检査现浇混凝土与构件接槎以及分层浇筑施工缝连接、错牙情
7 接槎及接缝
况，确定得分
钢筋绑扎与 按检验标准规定允许偏差值和检验方法，抽测钢筋骨架外轮廓
8
装设 尺 寸、间距、弯起点位置、箍筋等，计算合格率
9 表面平整度 按检验标准规定允许偏差值和检验方法抽测，计算合格率。
预制构件尺 现场抽查预制构件的外形尺寸，抽查压载块等预制构件重 量，
10
寸及重量▲ 计算合格率第8章 施工质量管理

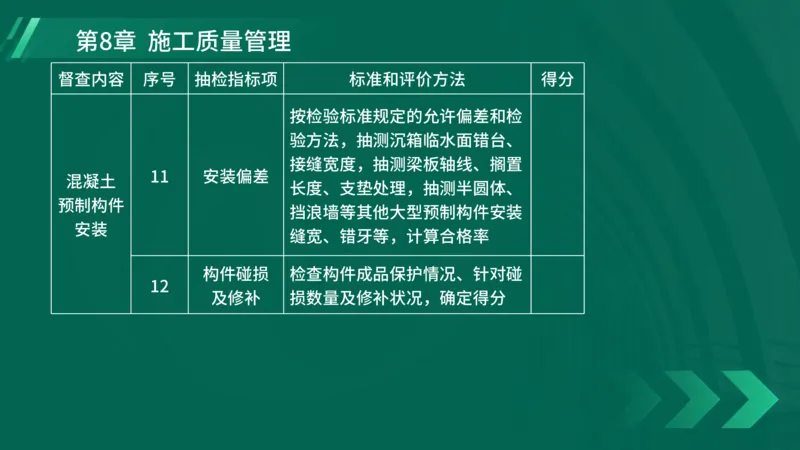

督查内容 序号 抽检指标项 标准和评价方法 得分
按检验标准规定的允许偏差和检
验方法，抽测沉箱临水面错台、
接缝宽度，抽测梁板轴线、搁置
11 安装偏差
混凝土
长度、支垫处理，抽测半圆体、
预制构件
挡浪墙等其他大型预制构件安装
安装
缝宽、错牙等，计算合格率
构件碰损 检查构件成品保护情况、针对碰
12
及修补 损数量及修补状况，确定得分第8章 施工质量管理

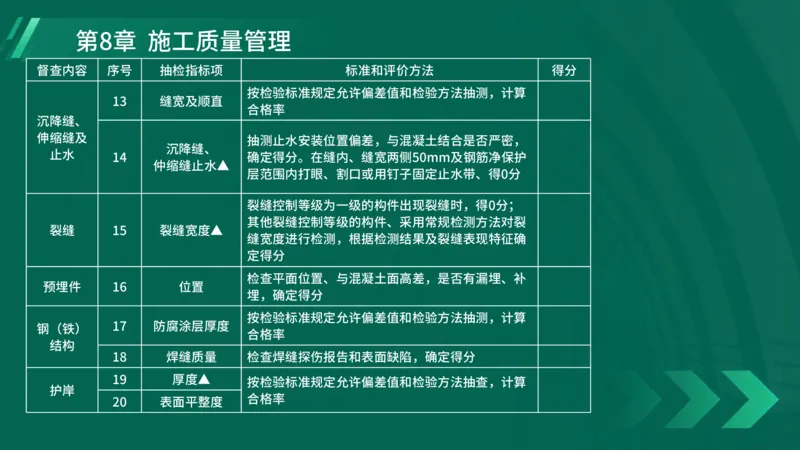

督查内容 序号 抽检指标项 标准和评价方法 得分
按检验标准规定允许偏差值和检验方法抽测，计算
13 缝宽及顺直
合格率
沉降缝、
伸缩缝及
抽测止水安装位置偏差，与混凝土结合是否严密，
沉降缝、
止水
14 确定得分。在缝内、缝宽两侧50mm及钢筋净保护
仲缩缝止水▲
层范围内打眼、割口或用钉子固定止水带、得0分
裂缝控制等级为一级的构件出现裂缝时，得0分；
其他裂缝控制等级的构件、采用常规检测方法对裂
裂缝 15 裂缝宽度▲
缝宽度进行检测，根据检测结果及裂缝表现特征确
定得分
检查平面位置、与混凝土面高差，是否有漏埋、补
预埋件 16 位置
埋，确定得分
按检验标准规定允许偏差值和检验方法抽测，计算
17 防腐涂层厚度
钢（铁）
合格率
结构
18 焊缝质量 检查焊缝探伤报告和表面缺陷，确定得分
19 厚度▲
按检验标准规定允许偏差值和检验方法抽查，计算
护岸
合格率
20 表面平整度第8章 施工质量管理

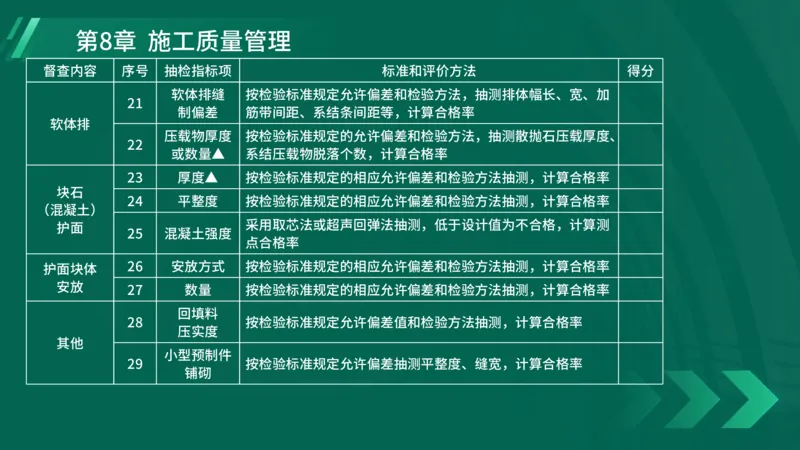

督查内容 序号 抽检指标项 标准和评价方法 得分
软体排缝 按检验标准规定允许偏差和检验方法，抽测排体幅长、宽、加
21
制偏差 筋带间距、系结条间距等，计算合格率
软体排
压载物厚度 按检验标准规定的允许偏差和检验方法，抽测散抛石压载厚度、
22
或数量▲ 系结压载物脱落个数，计算合格率
23 厚度▲ 按检验标准规定的相应允许偏差和检验方法抽测，计算合格率
块石
24 平整度 按检验标准规定的相应允许偏差和检验方法抽测，计算合格率
（混凝土）
采用取芯法或超声回弹法抽测，低于设计值为不合格，计算测
护面
25 混凝土强度
点合格率
26 安放方式 按检验标准规定的相应允许偏差和检验方法抽测，计算合格率
护面块体
安放
27 数量 按检验标准规定的相应允许偏差和检验方法抽测，计算合格率
回填料
28 按检验标准规定允许偏差值和检验方法抽测，计算合格率
压实度
其他
小型预制件
29 按检验标准规定允许偏差抽测平整度、缝宽，计算合格率
铺砌第8章 施工质量管理

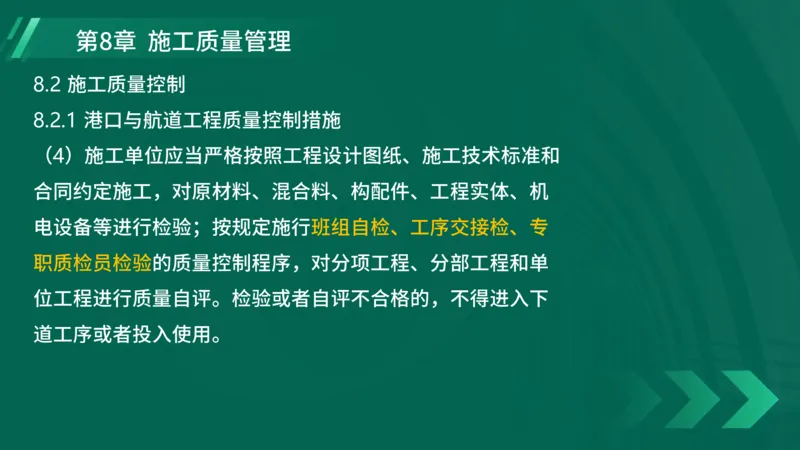

8.2
施工质量控制
8.2.1
港口与航道工程质量控制措施
4
（ ）施工单位应当严格按照工程设计图纸、施工技术标准和
合同约定施工，对原材料、混合料、构配件、工程实体、机
电设备等进行检验；按规定施行班组自检、工序交接检、专
职质检员检验的质量控制程序，对分项工程、分部工程和单
位工程进行质量自评。检验或者自评不合格的，不得进入下
道工序或者投入使用。第8章 施工质量管理
8.2.2
港口与航道工程质量通病的防治
1.
混凝土表面缺陷质量通病防治
1
）蜂窝、空洞
10mm
蜂窝是指混凝土表面局部出现直径大于 、 小于
30mm 5mm 50mm
，深度大于 但不大于钢筋保护层厚度或 的
孔洞，表现为孔洞中可见石子且水泥浆不饱满或孔洞相连的
蜂窝状的混凝土松散。
30mm

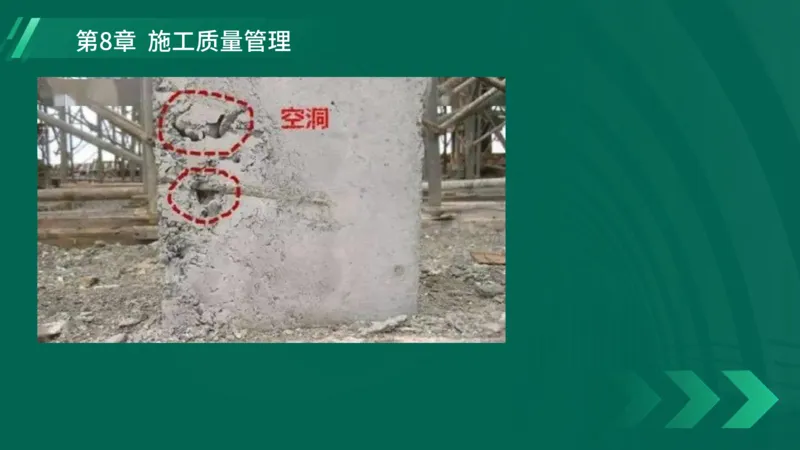

空洞是指混凝土表面局部出现直径超过 ，深度大于
50mm
钢筋保护层厚度或 的洞穴。第8章 施工质量管理第8章 施工质量管理

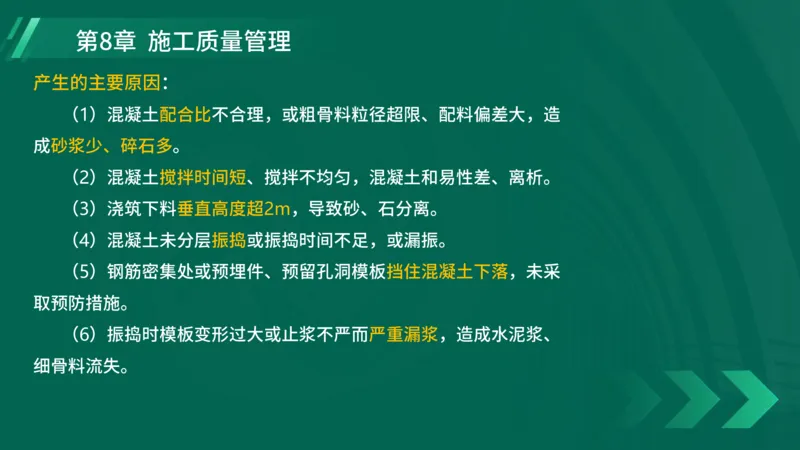

产生的主要原因：
1
（ ）混凝土配合比不合理，或粗骨料粒径超限、配料偏差大，造
成砂浆少、碎石多。
2
（ ）混凝土搅拌时间短、搅拌不均匀，混凝土和易性差、离析。
3 2m
（ ）浇筑下料垂直高度超 ，导致砂、石分离。
4
（ ）混凝土未分层振捣或振捣时间不足，或漏振。
5
（ ）钢筋密集处或预埋件、预留孔洞模板挡住混凝土下落，未采
取预防措施。
6
（ ）振捣时模板变形过大或止浆不严而严重漏浆，造成水泥浆、
细骨料流失。第8章 施工质量管理

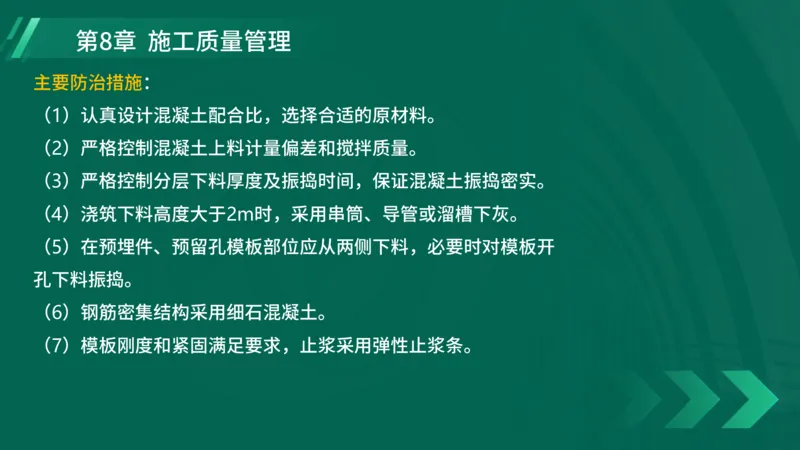

主要防治措施：
1
（ ）认真设计混凝土配合比，选择合适的原材料。
2
（ ）严格控制混凝土上料计量偏差和搅拌质量。
3
（ ）严格控制分层下料厚度及振捣时间，保证混凝土振捣密实。
4 2m
（ ）浇筑下料高度大于 时，采用串筒、导管或溜槽下灰。
5
（ ）在预埋件、预留孔模板部位应从两侧下料，必要时对模板开
孔下料振捣。
6
（ ）钢筋密集结构采用细石混凝土。
7
（ ）模板刚度和紧固满足要求，止浆采用弹性止浆条。第8章 施工质量管理
2
）裙角露石
裙角露石是指构件底脚局部水泥浆流失，混凝土粗骨料轻微
外露但不松散。第8章 施工质量管理

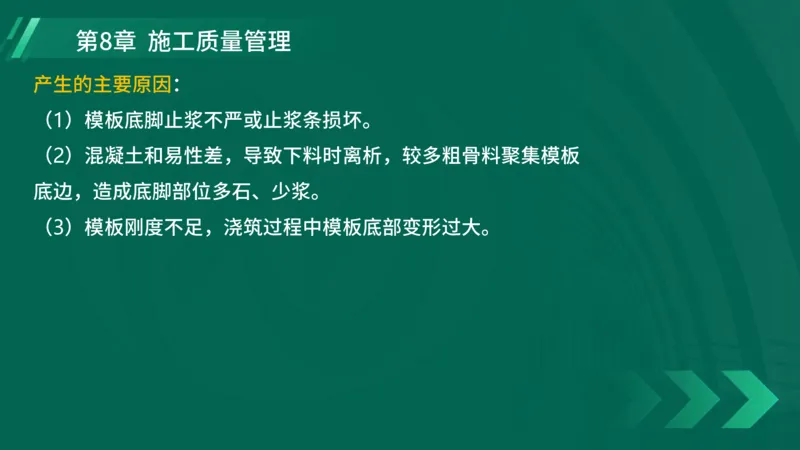

产生的主要原因：
1
（ ）模板底脚止浆不严或止浆条损坏。
2
（ ）混凝土和易性差，导致下料时离析，较多粗骨料聚集模板
底边，造成底脚部位多石、少浆。
3
（ ）模板刚度不足，浇筑过程中模板底部变形过大。第8章 施工质量管理

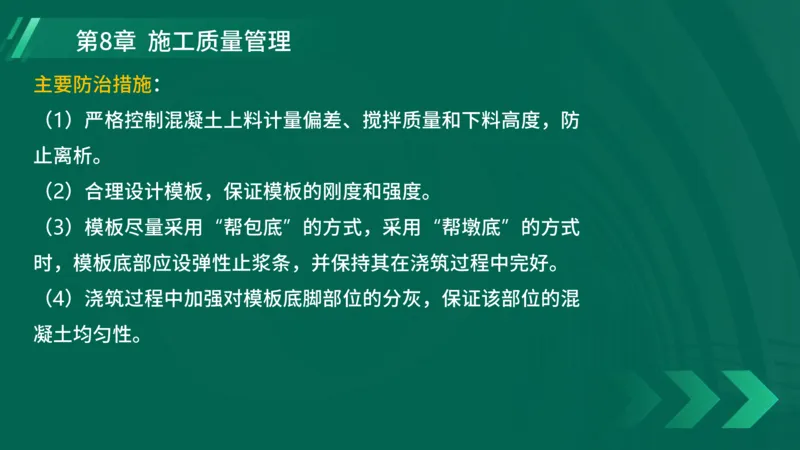

主要防治措施：
1
（ ）严格控制混凝土上料计量偏差、搅拌质量和下料高度，防
止离析。
2
（ ）合理设计模板，保证模板的刚度和强度。
3 “ ” “ ”
（ ）模板尽量采用 帮包底 的方式，采用 帮墩底 的方式
时，模板底部应设弹性止浆条，并保持其在浇筑过程中完好。
4
（ ）浇筑过程中加强对模板底脚部位的分灰，保证该部位的混
凝土均匀性。第8章 施工质量管理
3
）缝隙夹渣
缝隙夹渣是指施工缝未按规定处理，
先后浇筑的混凝土未能良好融合，内
部及表面出现明显的分层施工缝隙或
在缝隙中夹杂砂、石等杂物。第8章 施工质量管理

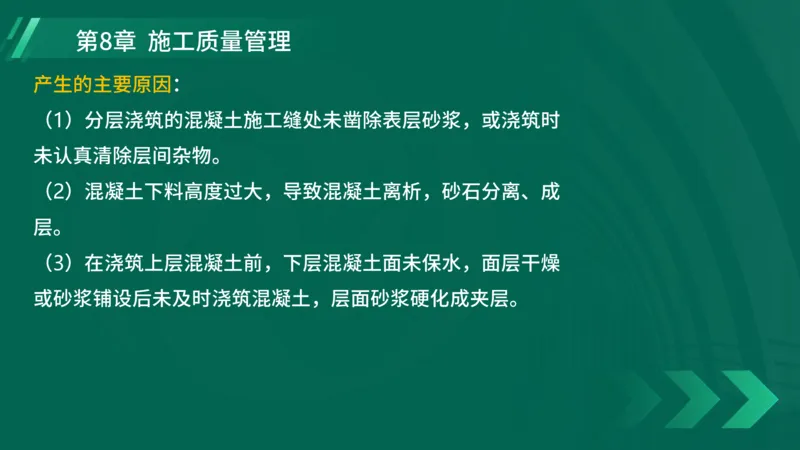

产生的主要原因：
1
（ ）分层浇筑的混凝土施工缝处未凿除表层砂浆，或浇筑时
未认真清除层间杂物。
2
（ ）混凝土下料高度过大，导致混凝土离析，砂石分离、成
层。
3
（ ）在浇筑上层混凝土前，下层混凝土面未保水，面层干燥
或砂浆铺设后未及时浇筑混凝土，层面砂浆硬化成夹层。第8章 施工质量管理

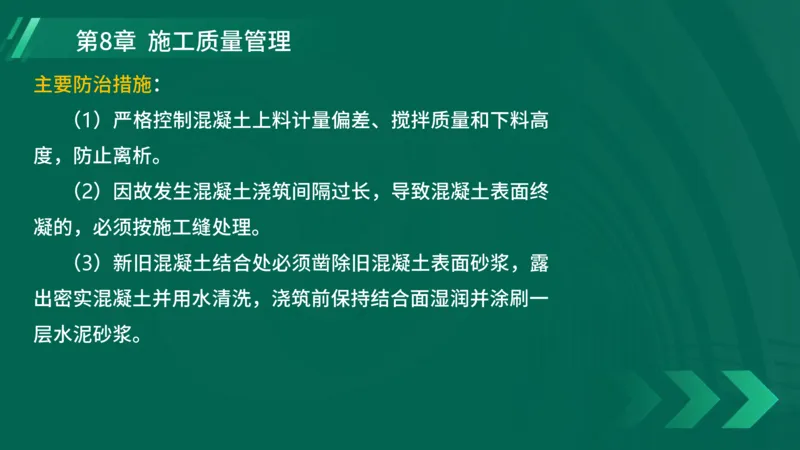

主要防治措施：
1
（ ）严格控制混凝土上料计量偏差、搅拌质量和下料高
度，防止离析。
2
（ ）因故发生混凝土浇筑间隔过长，导致混凝土表面终
凝的，必须按施工缝处理。
3
（ ）新旧混凝土结合处必须凿除旧混凝土表面砂浆，露
出密实混凝土并用水清洗，浇筑前保持结合面湿润并涂刷一
层水泥砂浆。第8章 施工质量管理

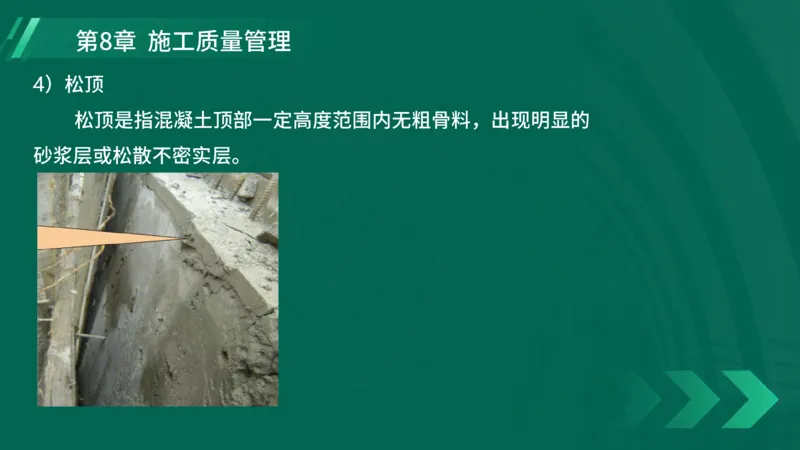

4
）松顶
松顶是指混凝土顶部一定高度范围内无粗骨料，出现明显的
砂浆层或松散不密实层。第8章 施工质量管理

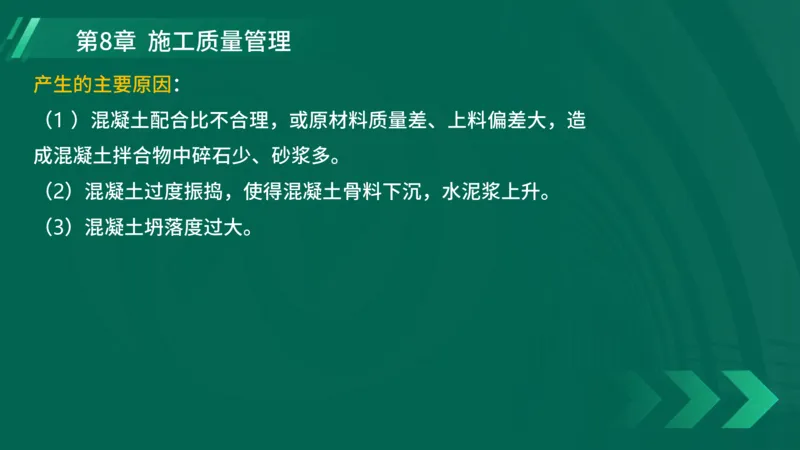

产生的主要原因：
1
（ ）混凝土配合比不合理，或原材料质量差、上料偏差大，造
成混凝土拌合物中碎石少、砂浆多。
2
（ ）混凝土过度振捣，使得混凝土骨料下沉，水泥浆上升。
3
（ ）混凝土坍落度过大。第8章 施工质量管理

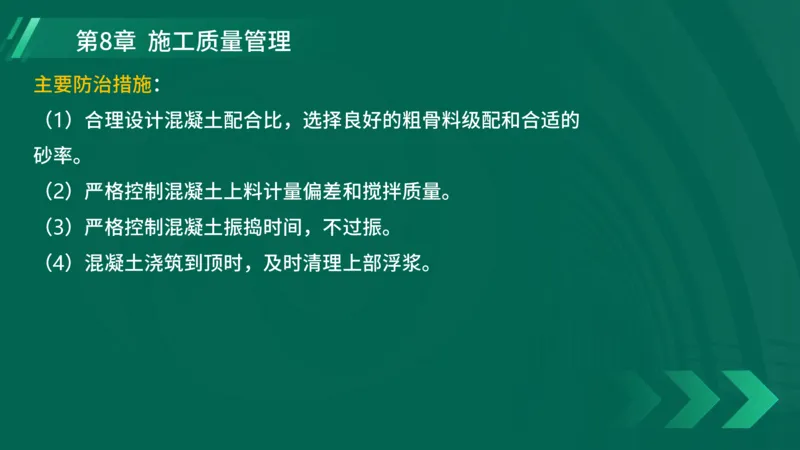

主要防治措施：
1
（ ）合理设计混凝土配合比，选择良好的粗骨料级配和合适的
砂率。
2
（ ）严格控制混凝土上料计量偏差和搅拌质量。
3
（ ）严格控制混凝土振捣时间，不过振。
4
（ ）混凝土浇筑到顶时，及时清理上部浮浆。第8章 施工质量管理

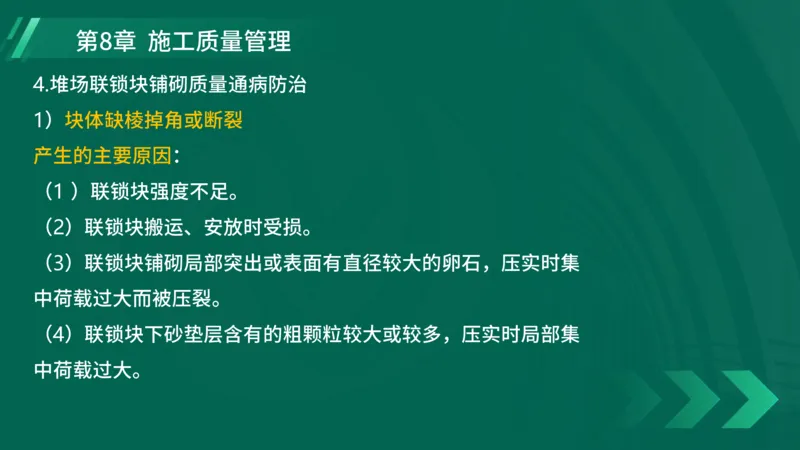

4.
堆场联锁块铺砌质量通病防治
1
）块体缺棱掉角或断裂
产生的主要原因：
1
（ ）联锁块强度不足。
2
（ ）联锁块搬运、安放时受损。
3
（ ）联锁块铺砌局部突出或表面有直径较大的卵石，压实时集
中荷载过大而被压裂。
4
（ ）联锁块下砂垫层含有的粗颗粒较大或较多，压实时局部集
中荷载过大。第8章 施工质量管理

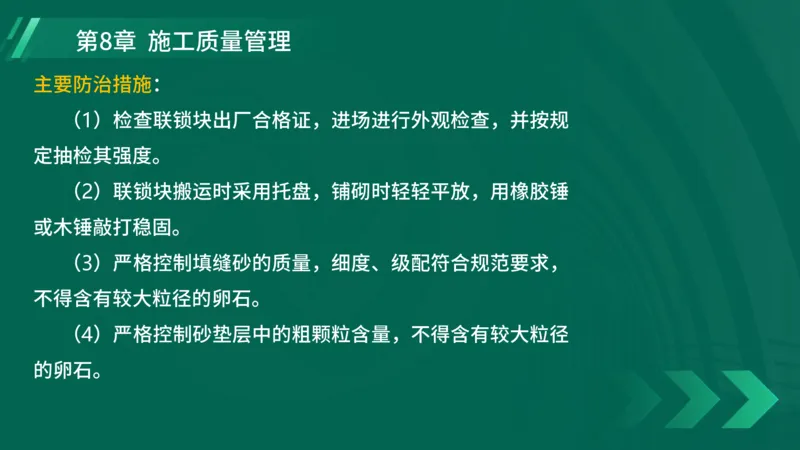

主要防治措施：
1
（ ）检查联锁块出厂合格证，进场进行外观检查，并按规
定抽检其强度。
2
（ ）联锁块搬运时采用托盘，铺砌时轻轻平放，用橡胶锤
或木锤敲打稳固。
3
（ ）严格控制填缝砂的质量，细度、级配符合规范要求，
不得含有较大粒径的卵石。
4
（ ）严格控制砂垫层中的粗颗粒含量，不得含有较大粒径
的卵石。第8章 施工质量管理

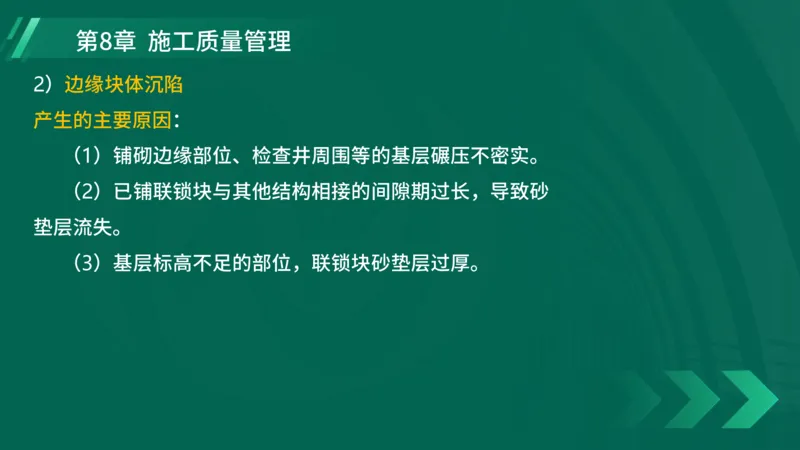

2
）边缘块体沉陷
产生的主要原因：
1
（ ）铺砌边缘部位、检查井周围等的基层碾压不密实。
2
（ ）已铺联锁块与其他结构相接的间隙期过长，导致砂
垫层流失。
3
（ ）基层标高不足的部位，联锁块砂垫层过厚。第8章 施工质量管理

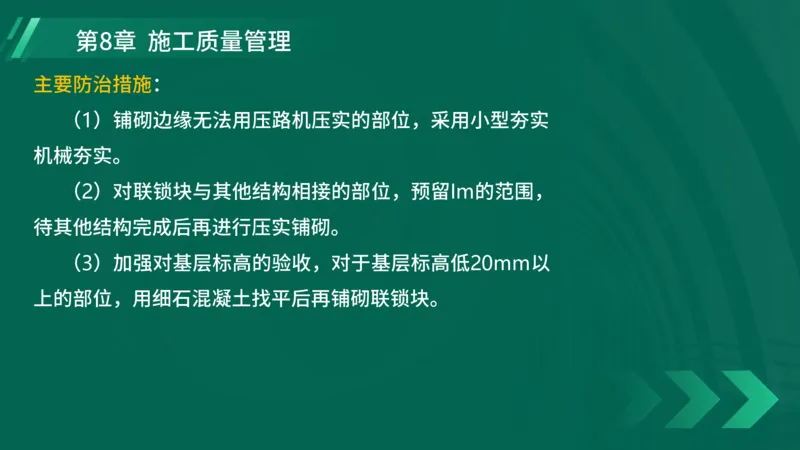

主要防治措施：
1
（ ）铺砌边缘无法用压路机压实的部位，采用小型夯实
机械夯实。
2 Im
（ ）对联锁块与其他结构相接的部位，预留 的范围，
待其他结构完成后再进行压实铺砌。
3 20mm
（ ）加强对基层标高的验收，对于基层标高低 以
上的部位，用细石混凝土找平后再铺砌联锁块。第8章 施工质量管理
3
）块体横向位移
产生的主要原因：
1
（ ）在联锁块铺面与其他结构相接的区域，由于收边形
状不规则，需切割小块填铺而造成缝隙过大。
2
（ ）联锁块铺砌区边缘补铺的混凝土不密实或强度不足，
场地使用后补边混凝土破碎导致联锁块位移。第8章 施工质量管理
主要防治措施：
1 25%
（ ）收边联锁块面积大于整块面积 的，采用切割块，
其他的用混凝土补铺。
2 C40
（ ）补铺采用 混凝土，并进行密实、压光。第8章 施工质量管理

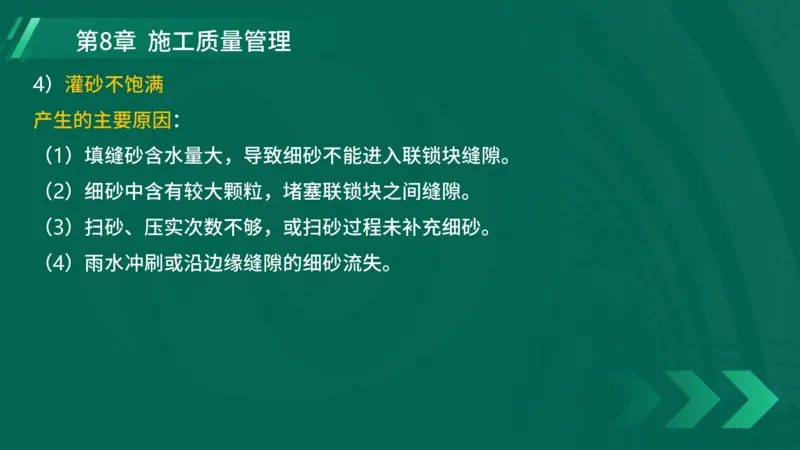

4
）灌砂不饱满
产生的主要原因：
1
（ ）填缝砂含水量大，导致细砂不能进入联锁块缝隙。
2
（ ）细砂中含有较大颗粒，堵塞联锁块之间缝隙。
3
（ ）扫砂、压实次数不够，或扫砂过程未补充细砂。
4
（ ）雨水冲刷或沿边缘缝隙的细砂流失。第8章 施工质量管理

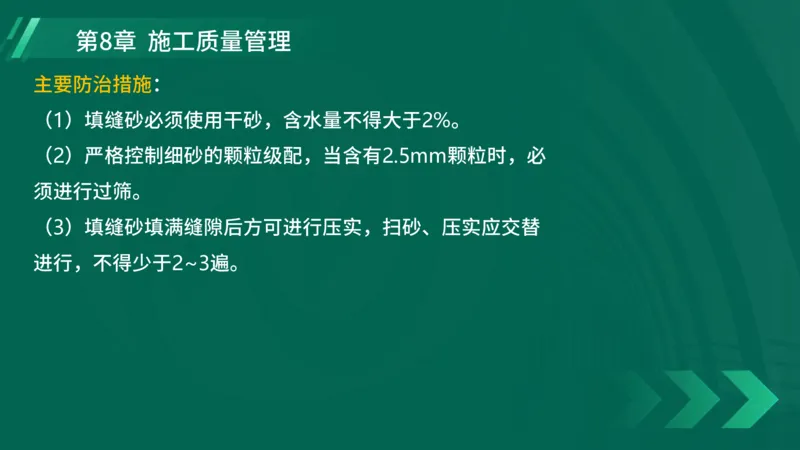

主要防治措施：
1 2%
（ ）填缝砂必须使用干砂，含水量不得大于 。
2 2.5mm
（ ）严格控制细砂的颗粒级配，当含有 颗粒时，必
须进行过筛。
3
（ ）填缝砂填满缝隙后方可进行压实，扫砂、压实应交替
2~3
进行，不得少于 遍。第8章 施工质量管理

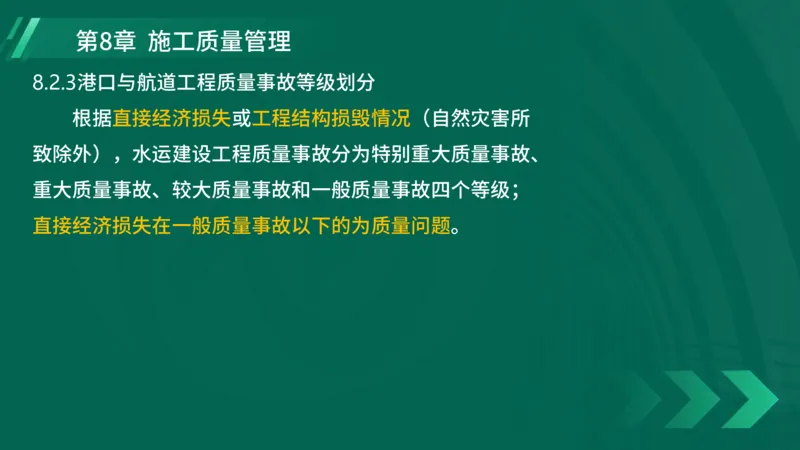

8.2.3
港口与航道工程质量事故等级划分
根据直接经济损失或工程结构损毁情况（自然灾害所
致除外），水运建设工程质量事故分为特别重大质量事故、
重大质量事故、较大质量事故和一般质量事故四个等级；
直接经济损失在一般质量事故以下的为质量问题。第8章 施工质量管理

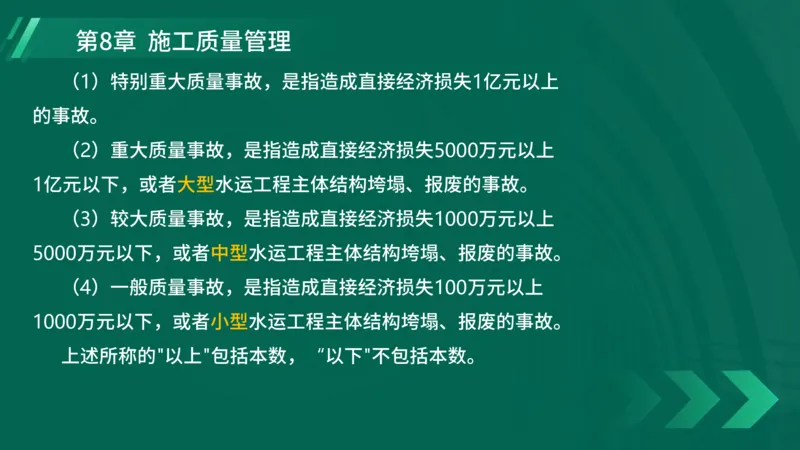

1 1
（ ）特别重大质量事故，是指造成直接经济损失 亿元以上
的事故。
2 5000
（ ）重大质量事故，是指造成直接经济损失 万元以上
1
亿元以下，或者大型水运工程主体结构垮塌、报废的事故。
3 1000
（ ）较大质量事故，是指造成直接经济损失 万元以上
5000
万元以下，或者中型水运工程主体结构垮塌、报废的事故。
4 100
（ ）一般质量事故，是指造成直接经济损失 万元以上
1000
万元以下，或者小型水运工程主体结构垮塌、报废的事故。
" " “ "
上述所称的 以上 包括本数， 以下 不包括本数。第8章 施工质量管理

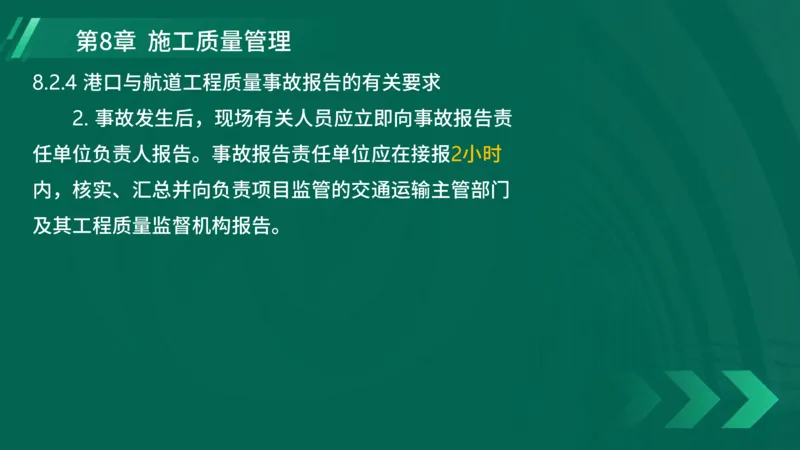

8.2.4
港口与航道工程质量事故报告的有关要求
2.
事故发生后，现场有关人员应立即向事故报告责
2
任单位负责人报告。事故报告责任单位应在接报 小时
内，核实、汇总并向负责项目监管的交通运输主管部门
及其工程质量监督机构报告。第8章 施工质量管理

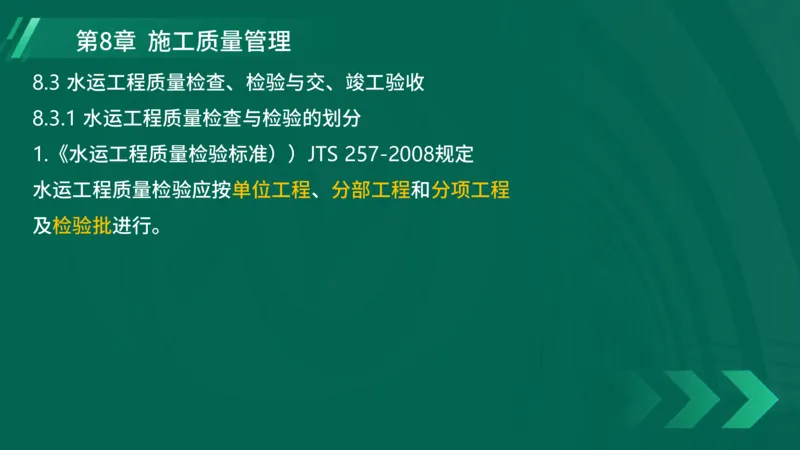

8.3
水运工程质量检查、检验与交、竣工验收
8.3.1
水运工程质量检查与检验的划分
1. JTS 257-2008
《水运工程质量检验标准）） 规定
水运工程质量检验应按单位工程、分部工程和分项工程
及检验批进行。第8章 施工质量管理

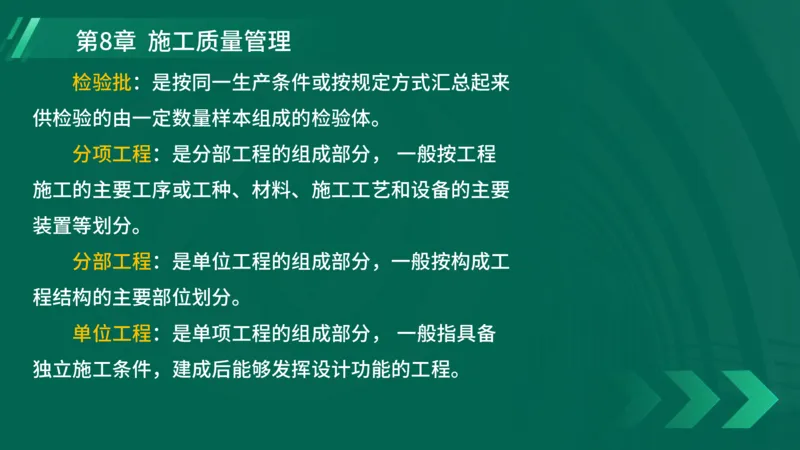

检验批：是按同一生产条件或按规定方式汇总起来
供检验的由一定数量样本组成的检验体。
分项工程：是分部工程的组成部分， 一般按工程
施工的主要工序或工种、材料、施工工艺和设备的主要
装置等划分。
分部工程：是单位工程的组成部分，一般按构成工
程结构的主要部位划分。
单位工程：是单项工程的组成部分， 一般指具备
独立施工条件，建成后能够发挥设计功能的工程。第8章 施工质量管理

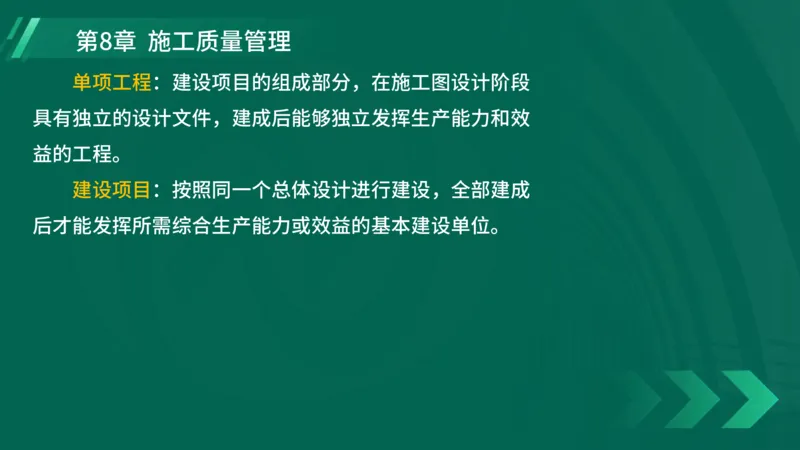

单项工程：建设项目的组成部分，在施工图设计阶段
具有独立的设计文件，建成后能够独立发挥生产能力和效
益的工程。
建设项目：按照同一个总体设计进行建设，全部建成
后才能发挥所需综合生产能力或效益的基本建设单位。第8章 施工质量管理

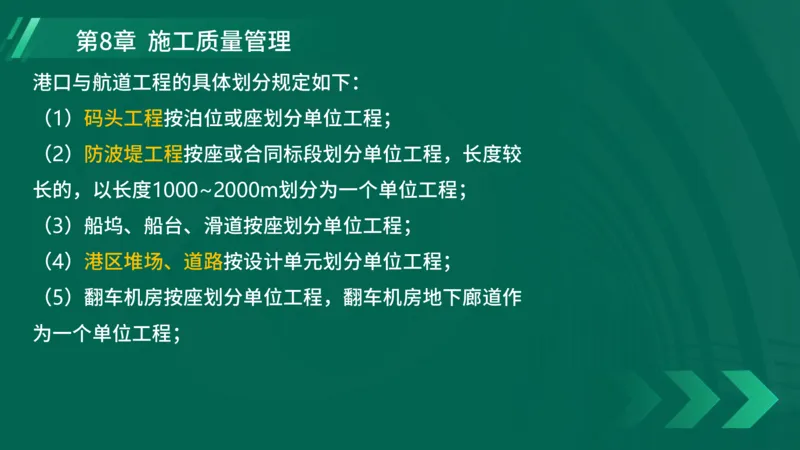

港口与航道工程的具体划分规定如下：
1
（ ）码头工程按泊位或座划分单位工程；
2
（ ）防波堤工程按座或合同标段划分单位工程，长度较
1000~2000m
长的，以长度 划分为一个单位工程；
3
（ ）船坞、船台、滑道按座划分单位工程；
4
（ ）港区堆场、道路按设计单元划分单位工程；
5
（ ）翻车机房按座划分单位工程，翻车机房地下廊道作
为一个单位工程；第8章 施工质量管理

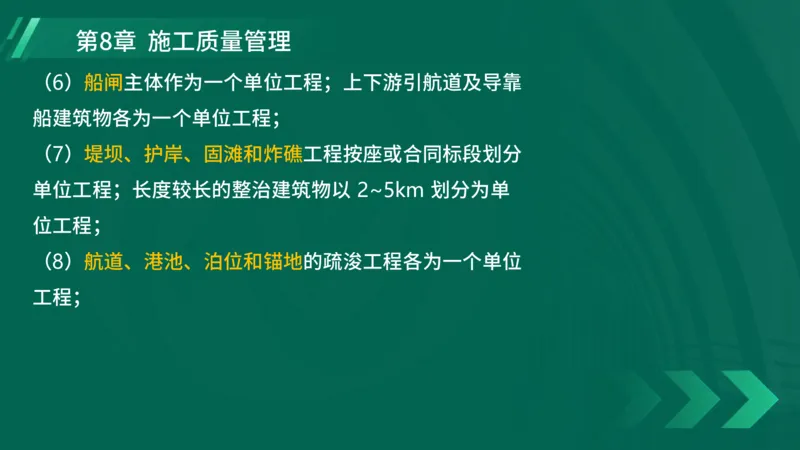

6
（ ）船闸主体作为一个单位工程；上下游引航道及导靠
船建筑物各为一个单位工程；
7
（ ）堤坝、护岸、固滩和炸礁工程按座或合同标段划分
2~5km
单位工程；长度较长的整治建筑物以 划分为单
位工程；
8
（ ）航道、港池、泊位和锚地的疏浚工程各为一个单位
工程；第8章 施工质量管理

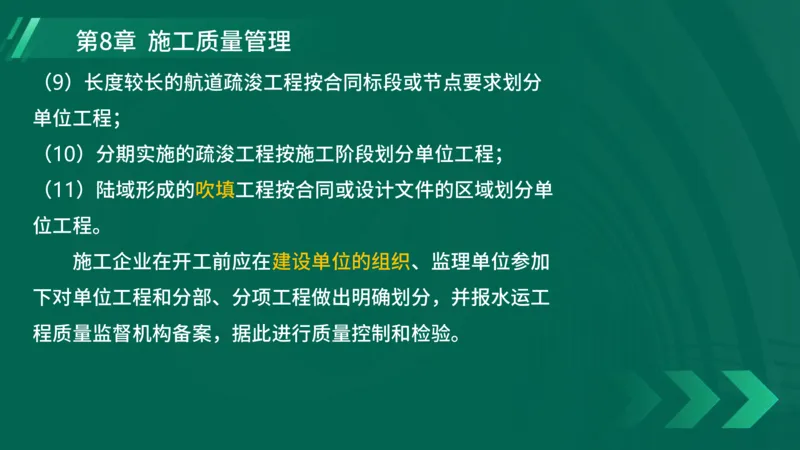

9
（ ）长度较长的航道疏浚工程按合同标段或节点要求划分
单位工程；
10
（ ）分期实施的疏浚工程按施工阶段划分单位工程；
11
（ ）陆域形成的吹填工程按合同或设计文件的区域划分单
位工程。
施工企业在开工前应在建设单位的组织、监理单位参加
下对单位工程和分部、分项工程做出明确划分，并报水运工
程质量监督机构备案，据此进行质量控制和检验。第8章 施工质量管理

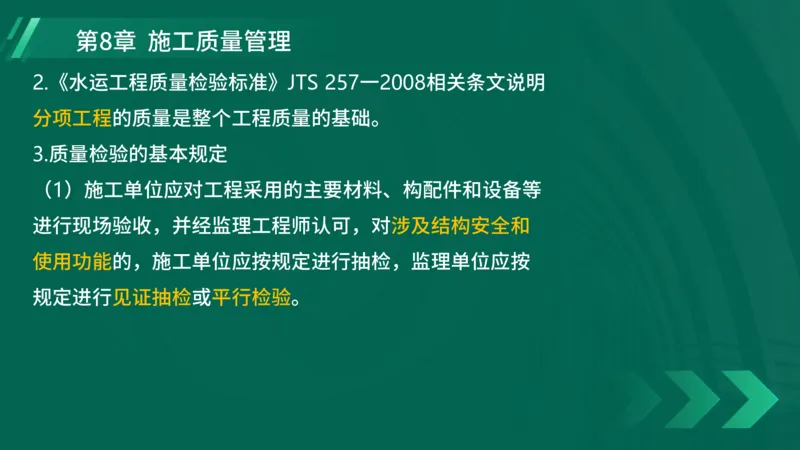

2. JTS 257 2008
《水运工程质量检验标准》 一 相关条文说明
分项工程的质量是整个工程质量的基础。
3.
质量检验的基本规定
1
（ ）施工单位应对工程采用的主要材料、构配件和设备等
进行现场验收，并经监理工程师认可，对涉及结构安全和
使用功能的，施工单位应按规定进行抽检，监理单位应按
规定进行见证抽检或平行检验。第8章 施工质量管理

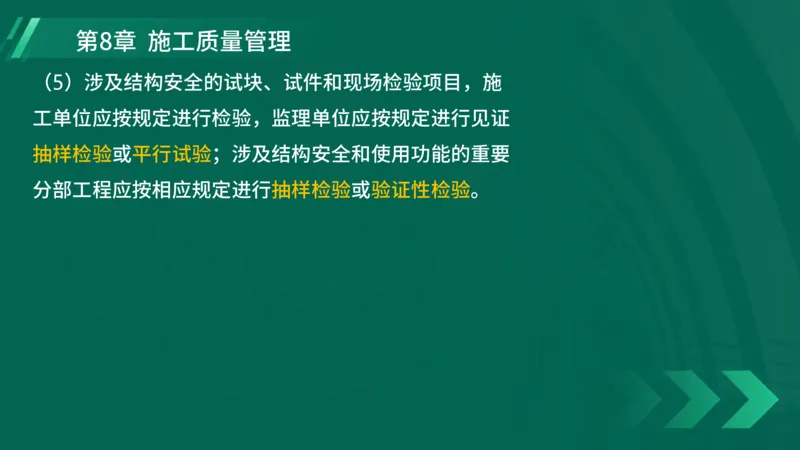

5
（ ）涉及结构安全的试块、试件和现场检验项目，施
工单位应按规定进行检验，监理单位应按规定进行见证
抽样检验或平行试验；涉及结构安全和使用功能的重要
分部工程应按相应规定进行抽样检验或验证性检验。第8章 施工质量管理

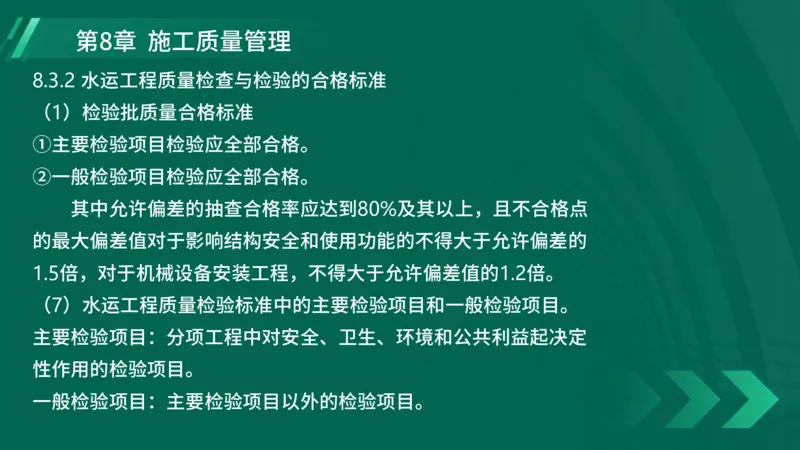

8.3.2
水运工程质量检查与检验的合格标准
1
（ ）检验批质量合格标准
①主要检验项目检验应全部合格。
②一般检验项目检验应全部合格。
80%
其中允许偏差的抽查合格率应达到 及其以上，且不合格点
的最大偏差值对于影响结构安全和使用功能的不得大于允许偏差的
1.5 1.2
倍，对于机械设备安装工程，不得大于允许偏差值的 倍。
7
（ ）水运工程质量检验标准中的主要检验项目和一般检验项目。
主要检验项目：分项工程中对安全、卫生、环境和公共利益起决定
性作用的检验项目。
一般检验项目：主要检验项目以外的检验项目。第8章 施工质量管理

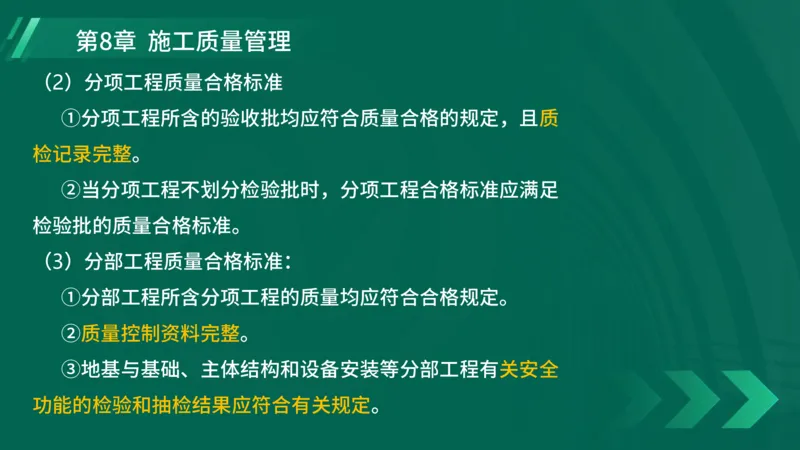

2
（ ）分项工程质量合格标准
①分项工程所含的验收批均应符合质量合格的规定，且质
检记录完整。
②当分项工程不划分检验批时，分项工程合格标准应满足
检验批的质量合格标准。
3
（ ）分部工程质量合格标准：
①分部工程所含分项工程的质量均应符合合格规定。
②质量控制资料完整。
③地基与基础、主体结构和设备安装等分部工程有关安全
功能的检验和抽检结果应符合有关规定。第8章 施工质量管理

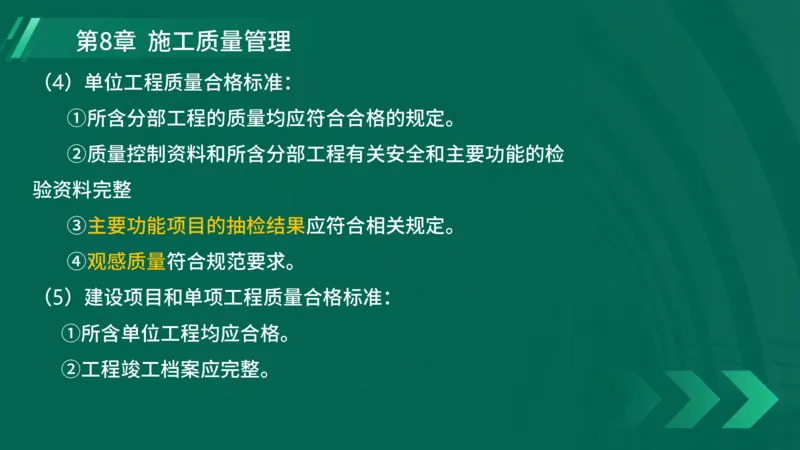

4
（ ）单位工程质量合格标准：
①所含分部工程的质量均应符合合格的规定。
②质量控制资料和所含分部工程有关安全和主要功能的检
验资料完整
③主要功能项目的抽检结果应符合相关规定。
④观感质量符合规范要求。
5
（ ）建设项目和单项工程质量合格标准：
①所含单位工程均应合格。
②工程竣工档案应完整。第8章 施工质量管理

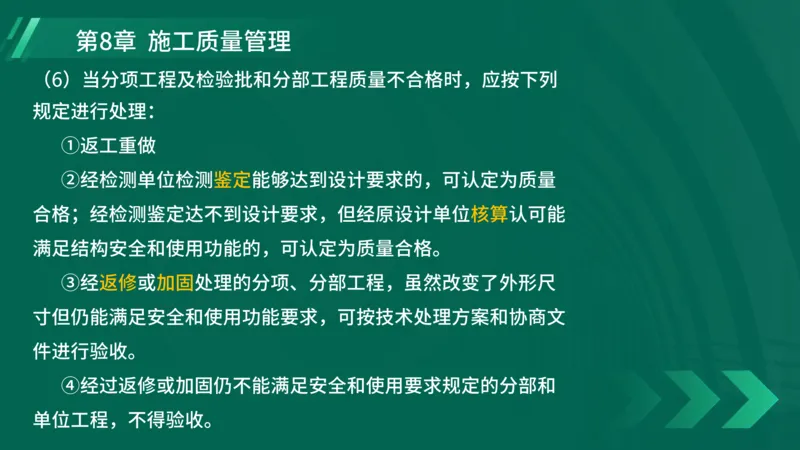

6
（ ）当分项工程及检验批和分部工程质量不合格时，应按下列
规定进行处理：
①返工重做
②经检测单位检测鉴定能够达到设计要求的，可认定为质量
合格；经检测鉴定达不到设计要求，但经原设计单位核算认可能
满足结构安全和使用功能的，可认定为质量合格。
③经返修或加固处理的分项、分部工程，虽然改变了外形尺
寸但仍能满足安全和使用功能要求，可按技术处理方案和协商文
件进行验收。
④经过返修或加固仍不能满足安全和使用要求规定的分部和
单位工程，不得验收。第8章 施工质量管理

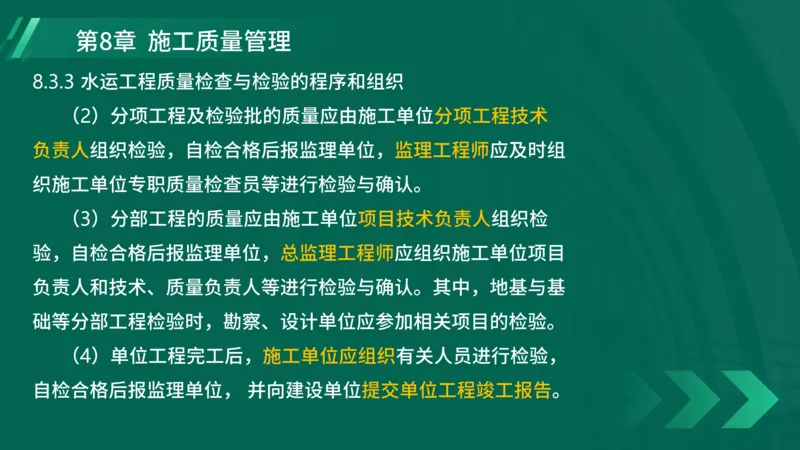

8.3.3
水运工程质量检查与检验的程序和组织
2
（ ）分项工程及检验批的质量应由施工单位分项工程技术
负责人组织检验，自检合格后报监理单位，监理工程师应及时组
织施工单位专职质量检查员等进行检验与确认。
3
（ ）分部工程的质量应由施工单位项目技术负责人组织检
验，自检合格后报监理单位，总监理工程师应组织施工单位项目
负责人和技术、质量负责人等进行检验与确认。其中，地基与基
础等分部工程检验时，勘察、设计单位应参加相关项目的检验。
4
（ ）单位工程完工后，施工单位应组织有关人员进行检验，
自检合格后报监理单位， 并向建设单位提交单位工程竣工报告。第8章 施工质量管理

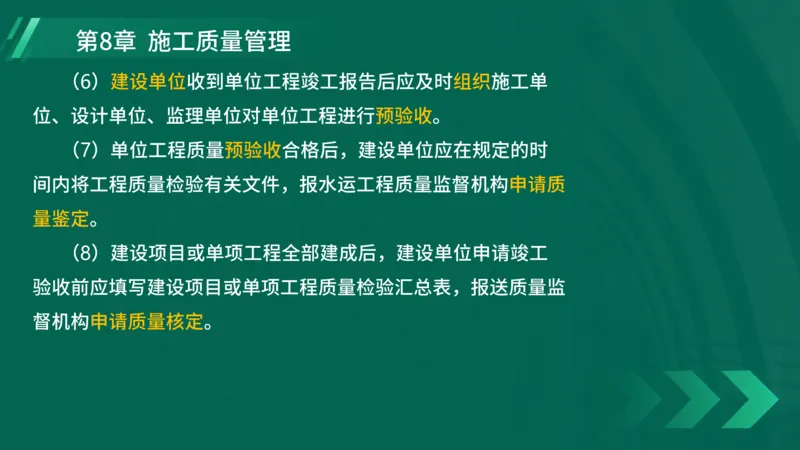

6
（ ）建设单位收到单位工程竣工报告后应及时组织施工单
位、设计单位、监理单位对单位工程进行预验收。
7
（ ）单位工程质量预验收合格后，建设单位应在规定的时
间内将工程质量检验有关文件，报水运工程质量监督机构申请质
量鉴定。
8
（ ）建设项目或单项工程全部建成后，建设单位申请竣工
验收前应填写建设项目或单项工程质量检验汇总表，报送质量监
督机构申请质量核定。第8章 施工质量管理
1.
检验批质量检验记录表
本表应由施工单位分项工程技术负责人填写，监理工程
师组织施工单位质量检查员等进行检验与确认。
2.
分项工程质量检验记录表
本表应由施工单位分项工程技术负责人填写，监理工程
师组织施工单位分项工程技术负责人和质量检查员等进行检
验与确认。
3.
分部工程质量检验记录
本表应由施工单位项目技术负责人填写，总监理工程师
组织施工单位项目负责人、技术负责人和质量检查员等进行
检验与确认。第8章 施工质量管理

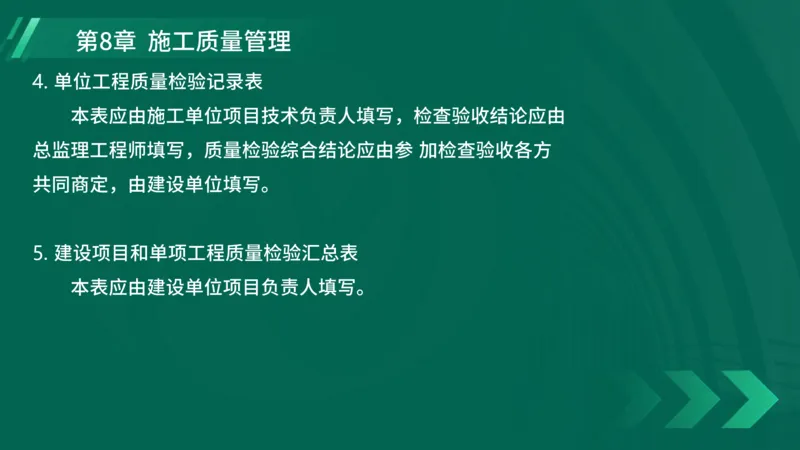

4.
单位工程质量检验记录表
本表应由施工单位项目技术负责人填写，检查验收结论应由
总监理工程师填写，质量检验综合结论应由参 加检查验收各方
共同商定，由建设单位填写。
5.
建设项目和单项工程质量检验汇总表
本表应由建设单位项目负责人填写。第8章 施工质量管理

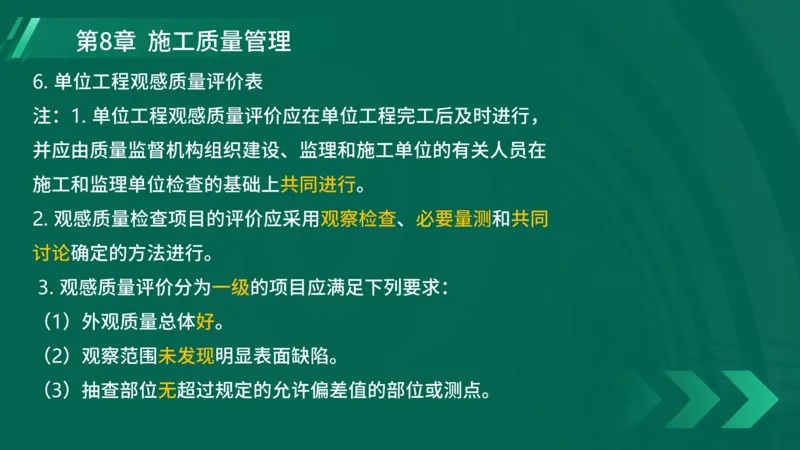

6.
单位工程观感质量评价表
1.
注： 单位工程观感质量评价应在单位工程完工后及时进行，
并应由质量监督机构组织建设、监理和施工单位的有关人员在
施工和监理单位检查的基础上共同进行。
2.
观感质量检查项目的评价应采用观察检查、必要量测和共同
讨论确定的方法进行。
3.
观感质量评价分为一级的项目应满足下列要求：
1
（ ）外观质量总体好。
2
（ ）观察范围未发现明显表面缺陷。
3
（ ）抽查部位无超过规定的允许偏差值的部位或测点。第8章 施工质量管理

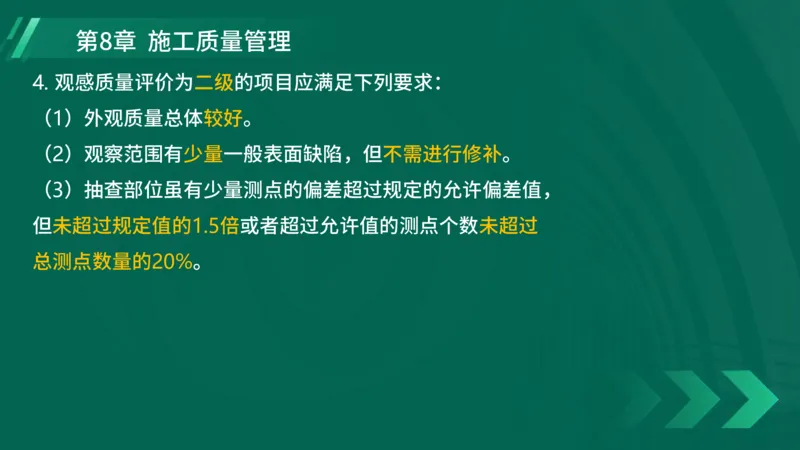

4.
观感质量评价为二级的项目应满足下列要求：
1
（ ）外观质量总体较好。
2
（ ）观察范围有少量一般表面缺陷，但不需进行修补。
3
（ ）抽查部位虽有少量测点的偏差超过规定的允许偏差值，
1.5
但未超过规定值的 倍或者超过允许值的测点个数未超过
20%
总测点数量的 。第8章 施工质量管理

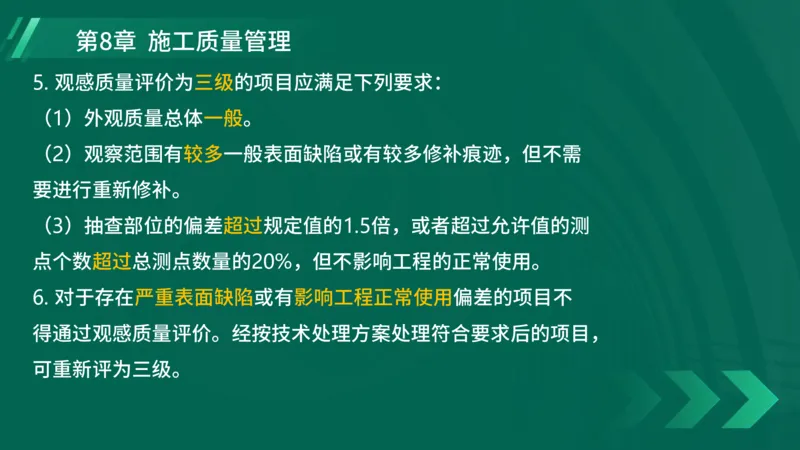

5.
观感质量评价为三级的项目应满足下列要求：
1
（ ）外观质量总体一般。
2
（ ）观察范围有较多一般表面缺陷或有较多修补痕迹，但不需
要进行重新修补。
3 1.5
（ ）抽查部位的偏差超过规定值的 倍，或者超过允许值的测
20%
点个数超过总测点数量的 ，但不影响工程的正常使用。
6.
对于存在严重表面缺陷或有影响工程正常使用偏差的项目不
得通过观感质量评价。经按技术处理方案处理符合要求后的项目，

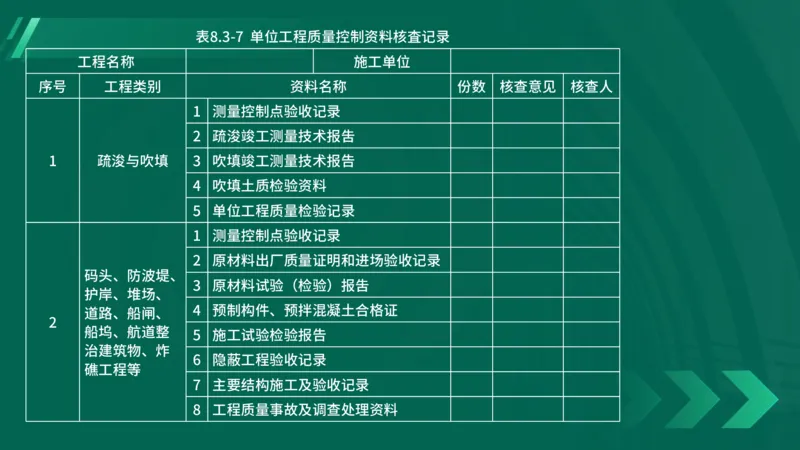

可重新评为三级。表8.3-7 单位工程质量控制资料核査记录
工程名称 施工单位
序号 工程类别 资料名称 份数 核查意见 核查人
1 测量控制点验收记录
2 疏浚竣工测量技术报吿
1 疏浚与吹填 3 吹填竣工测量技术报告
4 吹填土质检验资料
5 单位工程质量检验记录
1 测量控制点验收记录
2 原材料出厂质量证明和进场验收记录
码头、防波堤、
3 原材料试验（检验）报吿
护岸、堆场、
4 预制构件、预拌混凝土合格证
道路、船闸、
2
船坞、航道整
5 施工试验检验报告
治建筑物、炸
6 隐蔽工程验收记录
礁工程等
7 主要结构施工及验收记录
8 工程质量事故及调查处理资料第8章 施工质量管理

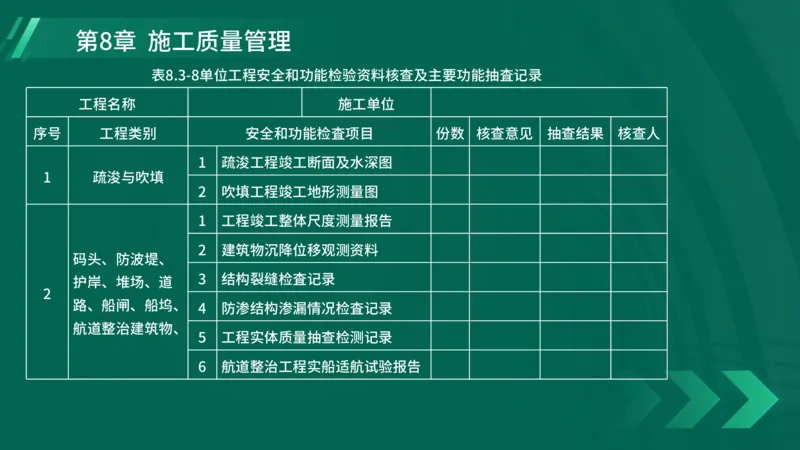

表8.3-8单位工程安全和功能检验资料核查及主要功能抽査记录
工程名称 施工单位
序号 工程类别 安全和功能检査项目 份数 核查意见 抽查结果 核查人
1 疏浚工程竣工断面及水深图
1 疏浚与吹填
2 吹填工程竣工地形测量图
1 工程竣工整体尺度测量报告
2 建筑物沉降位移观测资料
码头、防波堤、
3 结构裂缝检査记录
护岸、堆场、道
2
路、船闸、船坞、
4 防渗结构渗漏情况检査记录
航道整治建筑物、
5 工程实体质量抽查检测记录
6 航道整治工程实船适航试验报告第8章 施工质量管理

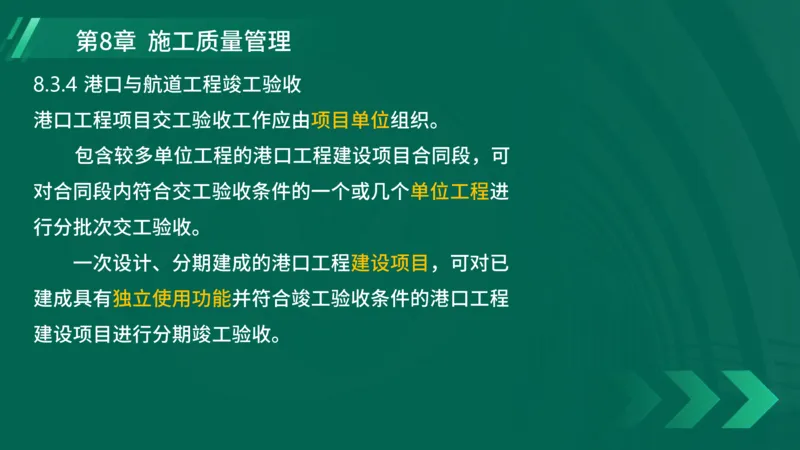

8.3.4
港口与航道工程竣工验收
港口工程项目交工验收工作应由项目单位组织。
包含较多单位工程的港口工程建设项目合同段，可
对合同段内符合交工验收条件的一个或几个单位工程进
行分批次交工验收。
一次设计、分期建成的港口工程建设项目，可对已
建成具有独立使用功能并符合竣工验收条件的港口工程
建设项目进行分期竣工验收。第8章 施工质量管理

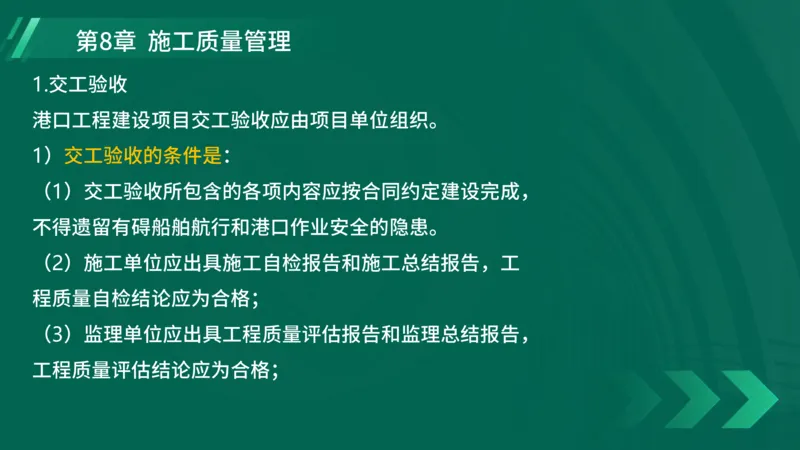

1.
交工验收
港口工程建设项目交工验收应由项目单位组织。
1
）交工验收的条件是：
1
（ ）交工验收所包含的各项内容应按合同约定建设完成，
不得遗留有碍船舶航行和港口作业安全的隐患。
2
（ ）施工单位应出具施工自检报告和施工总结报告，工
程质量自检结论应为合格；
3
（ ）监理单位应出具工程质量评估报告和监理总结报告，
工程质量评估结论应为合格；第8章 施工质量管理

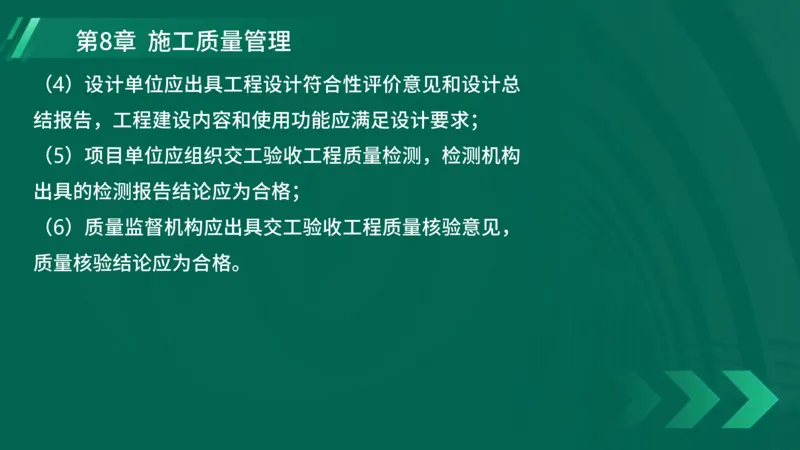

4
（ ）设计单位应出具工程设计符合性评价意见和设计总
结报告，工程建设内容和使用功能应满足设计要求；
5
（ ）项目单位应组织交工验收工程质量检测，检测机构
出具的检测报告结论应为合格；
6
（ ）质量监督机构应出具交工验收工程质量核验意见，
质量核验结论应为合格。第8章 施工质量管理

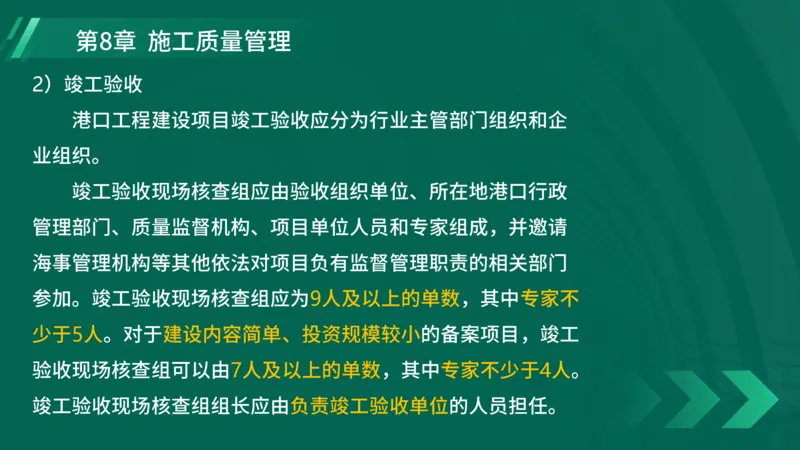

2
）竣工验收
港口工程建设项目竣工验收应分为行业主管部门组织和企
业组织。
竣工验收现场核查组应由验收组织单位、所在地港口行政
管理部门、质量监督机构、项目单位人员和专家组成，并邀请
海事管理机构等其他依法对项目负有监督管理职责的相关部门
9
参加。竣工验收现场核查组应为 人及以上的单数，其中专家不
5
少于 人。对于建设内容简单、投资规模较小的备案项目，竣工
7 4
验收现场核查组可以由 人及以上的单数，其中专家不少于 人。
竣工验收现场核查组组长应由负责竣工验收单位的人员担任。第8章 施工质量管理

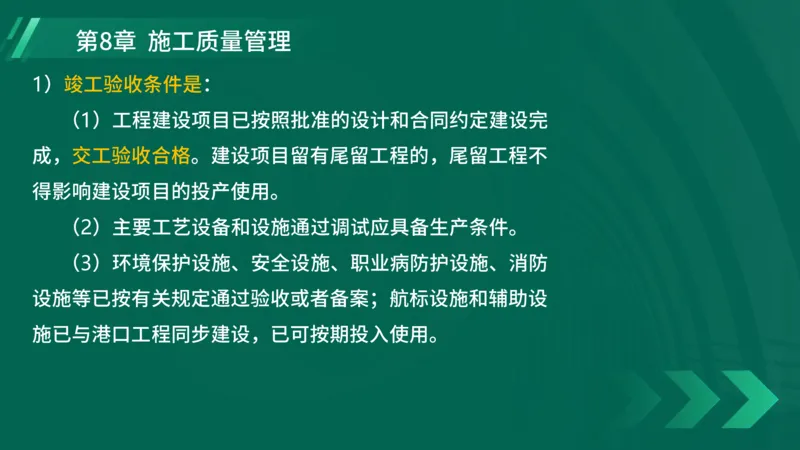

1
）竣工验收条件是：
1
（ ）工程建设项目已按照批准的设计和合同约定建设完
成，交工验收合格。建设项目留有尾留工程的，尾留工程不
得影响建设项目的投产使用。
2
（ ）主要工艺设备和设施通过调试应具备生产条件。
3
（ ）环境保护设施、安全设施、职业病防护设施、消防
设施等已按有关规定通过验收或者备案；航标设施和辅助设
施已与港口工程同步建设，已可按期投入使用。第8章 施工质量管理

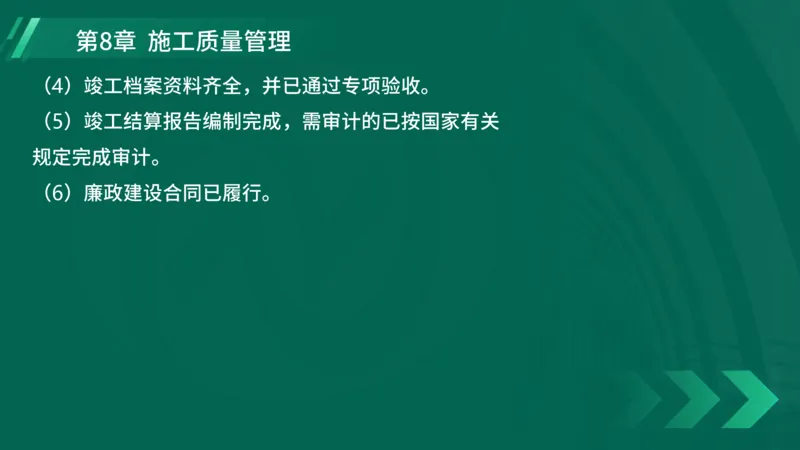

4
（ ）竣工档案资料齐全，并已通过专项验收。
5
（ ）竣工结算报告编制完成，需审计的已按国家有关
规定完成审计。
6
（ ）廉政建设合同已履行。
