绝密★启用前
2024 年中考押题预测卷 01【辽宁卷】
物 理·全解全析
（考试时间：90分钟 试卷满分：80分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干
净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

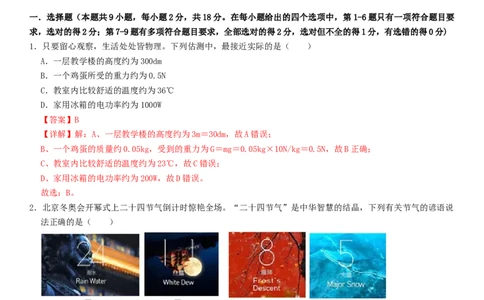

一．选择题（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1-6题只有一项符合题目要
求，选对的得2分；第7-9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分)
1．只要留心观察，生活处处皆物理。下列估测中，最接近实际的是（ ）
A．一层教学楼的高度约为300dm
B．一个鸡蛋所受的重力约为0.5N
C．教室内比较舒适的温度约为36℃
D．家用冰箱的电功率约为1000W
【答案】B
【详解】解：A、一层教学楼的高度约为3m＝30dm，故A错误；
B、一个鸡蛋的质量约0.05kg，受到的重力为G＝mg＝0.05kg×10N/kg＝0.5N，故B正确；
C、教室内比较舒适的温度约为23℃，故C错误；
D、家用冰箱的电功率约为200W，故D错误。
故选：B。
2．北京冬奥会开幂式上二十四节气倒计时惊艳全场。“二十四节气”是中华智慧的结晶，下列有关节气的谚语说
法正确的是（ ）
A．图甲，“雨水有雨，一年多雨”——雨的形成是液化现象，需要吸热
B．图乙，“白露秋分夜，一夜凉一夜”——露的形成是汽化现象，需要放热
C．图丙，“霜降有霜，米谷满仓”——霜的形成是凝华现象，需要放热
D．图丁，“大雪晴天，立春雪多”——雪的形成是凝固现象，需要放热
【答案】C
【详解】解：A、雨是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故A错误；
B、露是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故B错误；
C、霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故C正确；
D、雪是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故D错误。
故选：C。3．2023年5月18日至19日，中国—中亚峰会在中国西安举行，这是31年来中国同中亚五国首次以实体形式举办
峰会。以下对本次峰会四幅图解释不正确的是（ ）
A． 长安塔上的灯璀璨夺目，是因为它是光源
B． 一道道光束可以用光的直线传播解释

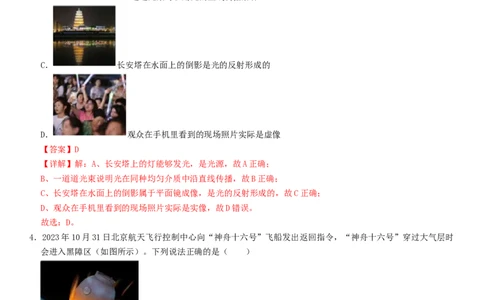

C． 长安塔在水面上的倒影是光的反射形成的
D． 观众在手机里看到的现场照片实际是虚像
【答案】D
【详解】解：A、长安塔上的灯能够发光，是光源，故A正确；
B、一道道光束说明光在同种均匀介质中沿直线传播，故B正确；
C、长安塔在水面上的倒影属于平面镜成像，是光的反射形成的，故C正确；
D、观众在手机里看到的现场照片实际是实像，故D错误。
故选：D。
4．2023年10月31日北京航天飞行控制中心向“神舟十六号”飞船发出返回指令，“神舟十六号”穿过大气层时
会进入黑障区（如图所示）。下列说法正确的是（ ）
A．返回舱与大气摩擦过程中，是通过热传递的方式增大内能的
B．返回舱进入黑障区的过程中，主要是将化学能转化为内能
C．返回舱在返回过程中会发生能量转化和转移，但能量的总量保持不变
D．返回舱减速下降过程中，返回舱的机械能增加
【答案】C
【详解】解：A、返回舱与大气摩擦过程中，是通过做功的方式增大内能的，故A错误；B、返回舱进入黑障区的过程中，与空气摩擦做功，主要是将机械能转化为内能，故B错误；
C、根据能量守恒定律，返回舱在返回过程中会发生能量转化和转移，但能量的总量保持不变，故C正确；
D、返回舱减速下降过程中，质量不变、速度减小、动能减小；高度降低、势能减小，所以返回舱的机械能减
小，故D错误。
故选：C。

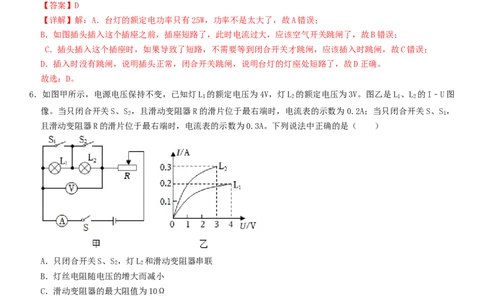

5．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，将额定功率为 25W的台灯的插头插入插座，
其它用电器依然正常工作，再闭合台灯开关时，空气开关跳闸了。出现上述现象的原因可能是（ ）
A．台灯的电功率太大了
B．插头插入这个插座之前，插座短路了
C．插头插入这个插座时，导致了短路
D．台灯的灯座处短路了
【答案】D
【详解】解：A．台灯的额定电功率只有25W，功率不是太大了，故A错误；
B．如图插头插入这个插座之前，插座短路了，此时电流过大，应该空气开关跳闸了，故B错误；
C．插头插入这个插座时，如果导致了短路，不需要等到闭合开关才跳闸，应该插入时跳闸，故C错误；
D．插入时没有跳闸，说明插头正常，闭合开关跳闸，说明台灯的灯座处短路了，故D正确。
故选：D。
6．如图甲所示，电源电压保持不变，已知灯L 的额定电压为4V，灯L 的额定电压为3V。图乙是L 、L 的I﹣U图
1 2 1 2
像。当只闭合开关S、S ，且滑动变阻器R的滑片位于最右端时，电流表的示数为0.2A；当只闭合开关S、S ，
2 1
且滑动变阻器R的滑片位于最右端时，电流表的示数为0.3A。下列说法中正确的是（ ）
A．只闭合开关S、S ，灯L 和滑动变阻器串联
2 2
B．灯丝电阻随电压的增大而减小
C．滑动变阻器的最大阻值为10Ω
D．电源电压为8V
【答案】C
【详解】解：
ACD、由图甲可知，当只闭合开关S、S 时，灯L 被短路，灯L 与滑动变阻器R串联，电流表测电路中的电流；
2 2 1
当滑动变阻器的滑片位于最右端时，变阻器接入电路的电阻最大，此时电流表的示数为 0.2A，即通过灯L 的电
1
流I ＝0.2A，由图乙可知此时灯L 两端的电压为4V，
1 1
根据串联电路的电压特点和欧姆定律可得电源电压：U＝U +U ＝4V+0.2A×R ﹣﹣﹣﹣﹣①
1 滑1 滑大
当只闭合开关S、S 时，灯L 被短路，灯L 与滑动变阻器R串联，电流表测电路中的电流，
1 1 2
当滑动变阻器的滑片位于最右端时，变阻器接入电路的电阻最大，此时电流表的示数为 0.3A，即通过灯L 的电
2
流I ＝0.3A，由图乙可知此时灯L 两端的电压为3V，
2 2根据串联电路的电压特点和欧姆定律可得电源电压：U＝U +U ＝3V+0.3A×R ﹣﹣﹣﹣﹣﹣﹣②
2 滑2 滑大
因电源电压不变，则联立①②解得R ＝10Ω，U＝6V，故AD错误，C正确；
滑大
B、图乙是L 、L 的I﹣U图像，当电压增大时，通过灯丝的电流增大得越来越慢，由欧姆定律可知灯丝电阻在
1 2
增大，即灯丝电阻随电压的增大而增大，故B错误。
故选：C。

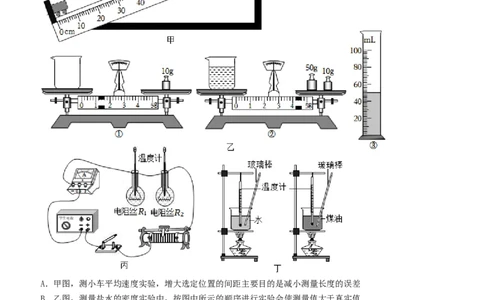

7．关于如图所示的四个实验情景中，下列说法中正确的是（ ）
A．甲图，测小车平均速度实验，增大选定位置的间距主要目的是减小测量长度的误差
B．乙图，测量盐水的密度实验中，按图中所示的顺序进行实验会使测量值大于真实值
C．丙图，利用“探究电流产热与电阻关系”的装置，也能探究电流产热与电流的关系
D．丁图，在做“探究物质吸热能力”的实验时，选用体积相同的水和煤油来进行实验
【答案】ABC
【详解】解：A、甲图，测小车平均速度实验，若小车通过的距离过小，测量长度的误差较大，故增大选定位置
的间距主要目的是减小测量长度的误差，故A正确；
B、当将烧杯中的盐水全部倒入量筒中时，并不能倒干净，所以体积测量偏小，根据密度公式得所测密度偏大，
故B正确；
C、丙中两电阻串联，通过的电流和通电时间相等，而电阻不同，故可“探究电流产热与电阻关系”的装置，以
其中任一电阻为研究对象（电阻不变），通过移动变阻器的滑片可改变电阻的电流大小，故可探究电流产热与
电流的关系，故C正确；D、在做“探究物质吸热能力”的实验时，根据控制变量法，要选用质量相同的水和煤油来进行实验，故D错
误。
故选：ABC。
8．如图所示是一款可以除去汽车上静电的静电钥匙扣，手握它接触汽车门把手，它的指示灯如果发光，就表示正
在消除汽车上的静电。该静电钥匙扣在消除静电过程中，下列说法正确的是（ ）
A．指示灯发光表示有电流通过指示灯
B．指示灯中电荷移动方向和电流方向相同
C．指示灯发光将电能主要转化为光能
D．指示灯相当于这个电路中的用电器
【答案】ACD
【详解】解：
A、指示灯发光，是因为有电流通过指示灯，故A正确；
B、指示灯中移动的是自由电子，自由电子带负电，自由电子定向移动方向和电流方向相反，故B错误；
C、指示灯是用电器，在发光时，将电能主要转化为光能，故C正确；
D、指示灯会消耗电能，相当于这个电路中的用电器，故D正确。
故选：ACD。
9．如图所示，“新光华”号半潜船是国内最大、全球第二大半潜船。其最大下潜深度为30m，满载排水量约10万
吨。工作时，如图甲、乙、丙所示，通过调节压载水舱中的海水量，使甲板下潜至预定水深。待货物到达甲板
上方，再次调节舱中海水量，使甲板浮出水面，完成装载过程（ ，g＝10N/kg）。下列
关于“新光华”号的说法正确的是（ ）
A．“新光华”号在如图甲、乙、丙三种状态时所受的浮力相等
B．“新光华”号从长江驶入东海，其所受浮力大小不变
C．最大下潜时，“新光华”号底部受到海水的压强约为3×105Pa
D．满载时，“新光华”号所受浮力约为1×105N
【答案】BC
【详解】解：A、据图可知，乙图中半潜船排开水的体积最大，其次是丙图，甲图排开水的体积最小；
已知液体的密度是相同的，所以据F ＝ρgV 可知，F ＜F ，F ＞F ，故A错误；
浮 排 甲 乙 乙 丙
B、漂浮的物体所受的浮力等于自身的重力，当它从长江驶入东海时，所受浮力始终等于自身的重力，大小不
变，故B正确；
C、“新光华”号半潜船处在最大下潜时，船底所受海水的压强：p＝ρ gh＝1×103kg/m3×10N/kg×30m＝
水
3×105Pa，故C正确；D、满载时，“新光华”号所受浮力：F ＝G＝mg＝1×108kg×10N/kg＝1×109N，故D错误。
浮
故选：BC。
二．填空题（本题共6小题，每空1分，共12分）
10．当撑一把太阳伞行走时，一阵大风吹来，伞面会被“吸”起，严重变形，因为伞的上方空气流速大，压强
小于 （选填“大于”、“小于”或“等于”）伞的下方的压强；太阳能是清洁无污染的理想可再生能源，在
太阳内部每时每刻都在发生 核聚变 （选填“核裂变”或“核聚变”）释放巨大的核能。
【答案】小于；核聚变。
【详解】解：伞面向上凸起，当有风吹过时，伞上方空气流速快，压强小，伞下方空气流速慢，压强大，在下
方压强作用下伞面会被“吸”起，严重变形。
太阳释放的能量是通过核聚变的方式释放的。
故答案为：小于；核聚变。
11．走进美丽的云中校园，百花绽放，鸟语花香。远处就能闻到花香是由于分子在不停地 运动 ；一年一度的
田径运动会正在如火如荼的举行着，以正在比赛的田径运动员为参照物，校园里的大树是 运动 的（选填
“运动”或“静止”）。
【答案】运动；运动。
【详解】解：百花绽放，鸟语花香，花香从远处就能闻到是由于分子在不停地做无规则运动；田径运动会上，
以正在比赛的田径运动员为参照物，运动员与大树之间空间位置发生了变化，故校园里的大树是运动的。
故答案为：运动；运动。
12．小明一家旅游中，车行驶到高山上时，发现密封的零食包装袋鼓起了，这是因为高山上的大气压比山脚下的
大气压 小 造成的；小明家这辆汽车一年行驶三万公里，消耗汽油 2t，这些汽油完全燃烧放出 9.2×1 0 1 0
J的热量。（q ＝4.6×107J/kg）
汽油
【答案】小；9.2×1010。
【详解】解：气压与海拔高度有关，高度越大，气压越小，所以外界的气压变小，因此密封的零食包装袋鼓起
了。
根据题意可得 m＝2t＝2×103kg，完全燃烧 2t 汽油放出热量为 Q ＝mq ＝4.6×107J/kg×2×103kg＝
放 汽油
9.2×1010J。
故答案为：小；9.2×1010。
13．我国的“复兴号”动车组具有高速、平稳等运行特点。如图所示，某乘客将一枚硬币在匀速直线行驶的动车
窗台上，由于硬币具有 惯性 ，它能与动车一起继续向前运动；“纹丝不动”的硬币受到的重力与窗台对它
的 支持力 是一对平衡力。
【答案】惯性；支持力
【详解】解：将一枚硬币立在匀速直线行驶的动车窗台上，由于硬币具有惯性，保持运动状态不变，能与动车
一起继续向前运动；“纹丝不动”的硬币处于匀速直线运动状态，受到的重力与窗台对它的支持力作用在同一
个物体上，且大小相等、方向相反、作用在同一直线上，是一对平衡力。故答案为：惯性；支持力。
14．华为Mate60pro手机是我国自主研发和生产的一款新型手机。该手机采用锂离子聚合物 5000mA•h（电池总容
量）电池，电池电压为3.7V，能支持有线最大超级快充（20V/4.4A）。该手机的最大充电功率为 8 8 W，若
用如图所示的电能表测量手机充电时消耗的电能，给该手机电池充满一次电，电能表将转过 3 7 r（转）。
【答案】88；37。
【详解】解：由题意可知，该手机能支持有线最大超级快充（20V/4.4A），则手机的最大充电功率为：
P＝UI＝20V×4.4A＝88W；
手机电池充满一次电可以消耗电能W＝UIt＝3.7V×5A×3600s＝66600J＝0.0185kW•h，
“2000r/（kW•h）”所表示的物理意义：电路中的用电器每消耗1kW•h的电能，电能表的转盘转2000r，
则电能表将转过的转数为：n＝0.0185kW•h×2000r/（kW•h）＝37r。
故答案为：88；37。
15．如图为太阳能无人机，它的操控系统能够实现“一键起飞、一键返回、GPS悬停、规划航线自动飞行和自动跟
踪”等功能，它的操控系统是靠 电磁波 传递信息的。太阳能属于 可再生能源 （选填“可再生能源”
或“不可再生能源”）。
【答案】电磁波；可再生能源。
【详解】解：（1）四旋翼无人机，它的操控系统是靠电磁波传递信息的；
（2）太阳能是可再生能源。
故答案为：电磁波；可再生能源。
三．作图题（本题共2小题，每小题2分，共4分）
16．如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行。已知F为凹透镜的
虚焦点，O为光心。请画出：
（1）折射光线ab在水中的入射光线；
（2）光线ab通过凹透镜后的折射光线。【答案】
【详解】（1）首先做出法线；光从水中斜射入空气中时，折射角大于入射角，所以作出入射光线，并使入射角
小于折射角。
（2）入射光线平行于主光轴，该光线经凹透镜折射后会发散，折射光线的反向延长线过焦点；如图所示：
17．如图所示，轻质杠杆OMN上挂一重物，用一个最小的力作用在杠杆上，使杠杆在图中位置平衡，请画出：
（1）阻力F 的示意图；
2
（2）最小的动力F 的示意图，并标出动力臂L 。
1 1
【答案】
【详解】解：阻力F 作用在M点，方向是竖直向下的；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，
2
动力臂越长，动力越小；图中支点在O点，动力作用点在N点，当以ON作为动力臂时，动力臂最长，此时动力
最小；为使杠杆在图示位置平衡，动力的方向应该垂直于ON斜向上，如下图所示：四．实验题（本题共4小题，共24分）
18．（6分）用如图甲所示装置“探究冰熔化时温度的变化规律”。
（1）组装器材时，应根据 酒精灯火焰高度 （选填“烧杯位置”或“酒精灯火焰高度”）确定陶土网的高
度。
（2）将碎冰装入试管中，安装好器材开始实验，熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温
度 不变 ，内能 变大 。
（3）图乙是实验过程中某时刻温度计示数，此时温度为 4 ℃，应为熔化 后 （选填“前”或“后”）
记录的数据。（在标准大气压下）
（4）实验全程烧杯中的水没有沸腾，但水面却降低了，原因是水温升高，蒸发 加快 （选填“加快”或
“减慢”）。
【答案】（1）酒精灯火焰高度；（2）不变；变大；（3）4；后；（4）加快。
【详解】解：（1）因为考虑到要用外焰加热，所以应根据酒精灯火焰高度确定陶土网的高度；
（2）熔化过程中试管中的冰逐渐变少，此过程冰吸收热量，温度不变；
（3）由图知，温度计的分度值为1℃，所以温度计的示数为4℃，大于冰的熔点，应为熔化后记录的数据；
（4）水温度升高，蒸发变快，从而导致烧杯中的水量减少。
故答案为：（1）酒精灯火焰高度；（2）不变；变大；（3）4；后；（4）加快。
19．（6分）现在，一些大厦都用许多大块的镀膜玻璃做外墙（俗称“玻璃幕墙”），这种外墙既能透射光线也能
反射光线（如图1所示）。（1）从外面看玻璃幕墙相当于平面镜，光线照射在光滑的玻璃幕墙上时会发生 镜面 反射（“镜面”或
“漫”）；
（2）如图2所示A、B、C三幅图中，哪幅图能真实反映太阳光线通过玻璃幕墙进入室内的传播途径？答： A
（选填“A”、“B”或“C”）；
（3）小明想进一步探究光的折射规律，通过网络查询到光在几种不同均匀介质中的传播速度如表所示：
介质 玻璃 冰 水 酒精 空气
光速 1.87 2.29 2.25 2.26 3.00
（×108m/s）
①通过分析表格数据， 不能 （选填“能“或“不能”）得出结论：光在固体中传播速度最小，在气体中传
播速度最大；
②图甲是光在几种均匀介质中传播的光路图，结合表格数据，可得出结论：光从一种介质斜射入另一种介质
时，在界面处会发生 折射 ，在传播速度较小的介质内，光线与法线的夹角 较小 （选填“较大”或
“较小”）；
③如图乙所示，一束光经过A点，要射中B点，则入射点应在O点的 左侧 （选填“左侧”或“右侧”）。
【答案】（1）镜面；（2）A；（3）不能；折射；较小；左侧。
【详解】解：（1）玻璃幕墙相当于平面镜，光线照射在光滑的玻璃幕墙上时会发生镜面反射。
（2）阳光线通过玻璃幕墙进入室内，经历了两次折射，第一次是从空气斜射入玻璃中，折射光线向靠近法线方
向偏折，折射角小于入射角；第二次是从玻璃斜射入空气中，折射光线向远离法线方向偏折，折射角大于入射
角，故A图能真实反映太阳光线通过玻璃幕墙进入室内的传播途径。
（3）①根据表格中的数据可知，光在空气中的传播速度是最快的，在冰中的传播速度要大于在水、酒精中的速
度，所以不能得出光在固体中传播速度最小，在气体中传播速度最大。
②由图可知，光从一种介质斜射入另一种介质时，在界面处会发生折射；光从速度大的空气中斜射入光速小的
水中时，折射光线靠近法线，即折射角小于入射角；光从速度小的玻璃中斜射入光速大的空气中时，折射光线
会远离法线偏折，即折射角大于入射角；所以在传播速度较小的介质内，光线与法线的夹角较小。③光从玻璃斜射入冰中，光的传播速度会变大，则折射角会大于入射角，折射光线会远离法线，要想射中 B
点，入射点应在O点的左侧。
故答案为：（1）镜面；（2）A；（3）不能；折射；较小；左侧。
20．（6分）在学习完摩擦力的知识后，小红认为物体重力也是影响滑动摩擦力的因素，为了对小红的想法进行研
究，学习小组设计了如图的实验装置，并进行了实验操作。
步骤一：将平整的木板水平放置在压力传感器上，铁块放在木板上，右端与固定在墙上的弹簧测力计相连，水
桶放在铁块上，缓缓向水桶里加水，使压力传感器示数为6N。水平向右拉动木板，读出弹簧测力计的示数，并
记录；
步骤二：换用质量不同、粗糙程度和底面积都相同的铁块，重复步骤一，记录结果如表：
实验次数 铁块质量 压力传感器示数/N 弹簧测力计示数/N
1 轻 6 3.2
2 较重 6 3.3
3 重 6 3.1
请回答下列问题：
（1）本实验中用到的实验研究方法有 控制变量法 和 转换法 ；
（2）第2次实验中，根据 二力平衡 知识可知，铁块受到的摩擦力为 3. 3 N；
（3）根据实验数据分析，可得实验结论： 滑动摩擦力大小与物体重力没有关系 ；
（4）为了使实验结论更具有普遍性，接下来老师和小红的做法是 更换不同质量、不同材质的物体进行实验
。
【答案】（1）控制变量法；转换法；（2）二力平衡；3.3；（3）滑动摩擦力大小与物体重力没有关系；（4）
更换不同质量、不同材质的物体进行实验。
【详解】解：（1）由题意可得，影响滑动摩擦力的因素有多个，该实验运用的研究方法有控制变量法和转换
法，转换法是将摩擦力大小转换为测力计的示数。
（2）由题意可得，铁块所受摩擦力与测力计对铁块的拉力是一对平衡力，由二力平衡可知，此时铁块所受摩擦
力的大小与测力计所测拉力大小相等，即铁块所受摩擦力为3.3N。
（3）根据实验数据可得，压力和接触面粗糙程度相同时，滑动摩擦力大小相同；滑动摩擦力大小与物体重力没
有关系，因为随着铁块质量的增大，测力计的示数并没有明显的规律。
（4）为了实验具有普遍性，应该采集更多的实验数据，选用不同质量、不同材质的其他物体进行多次实验，消
除偶然因素的影响。
故答案为：（1）控制变量法；转换法；（2）二力平衡；3.3；（3）滑动摩擦力大小与物体重力没有关系；
（4）更换不同质量、不同材质的物体进行实验。
21．（6分）如图所示，在测量小灯泡的电功率的实验中，用到以下器材：额定电压为2.5V的待测小灯泡（电阻
大约10Ω）、滑动变阻器R “10Ω 0.5A”和R“20Ω 1A”各一个、电流表（0～0.6A、0～3A）、电压表（0～
1
3V、0～15V）、学生电源（电压恒为6V）、开关、导线若干。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（连线不得交叉）。
（2）本实验中小明对滑动变阻器的选择是 R （选填“R ”或“R ”）。
2 1 2（3）小明将电路连接好后，闭合开关，发现小灯泡不亮，电流表示数为零，电压表指针偏转超过最大刻度，则
出现的故障可能是 小灯泡断路 。
（4）排除故障，闭合开关，移动滑片发现电压表示数为 2V，要测量小灯泡的额定功率，应将滑片向 左
（选填“左”或“右”）移动；当灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是 0.7 5
W。
（5）勤于思考的轩轩根据收集到的实验数据发现，小灯泡在不同亮度下，它两端的电压与电流的比值不一样，
他根据多组实验数据描绘出的小灯泡的I﹣U图象如图丙所示，当灯泡两端的电压为额定电压的一半时，灯泡的
实际功率P ＞ （选填“＞”“＜”或“＝”） P 。
实 额
【答案】（1）见详解图；（2）R ；（3）小灯泡断路；（4）左；0.75；（5）＞。
2
【详解】解：（1）在测量小灯泡的电功率的实验中，电压表与小灯泡并联，灯泡额定电压为 2.5V，则电压表
选择小量程，如图所示：
U 2.5V
（2）由欧姆定律可知，灯泡正常发光电流约为：I＝
额=
＝0.25A，由串联电路特点和欧姆定律可得，
R 10Ω
U U−U 6V−2.5V
灯泡正常发光时滑动变阻器连入阻值：R ＝ 额= 额= ＝14Ω，所以选择滑动变阻器R 合
滑 2
I I 0.25A
适；
（3）电流表示数突然变为0，说明电路可能断路，电压表的指针偏转超过最大刻度，说明电压表与电源连通，
则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是小灯泡断路；
（4）灯泡在额定电压下工作正常发光，灯泡两端的电压为 2V，根据串联电路电阻的分压特点可知滑动变阻器
分得的电压减小，接入电路的电阻减小，应向左移动滑片，直到电压表示数为2.5V为止；
当灯泡两端的电压为2.5V时，电流表的量程为0～0.6A，分度值为0.02A，所以通过灯泡的电流为0.3A，灯泡
的额定功率P ＝U I ＝2.5V×0.3A＝0.75W；
额 额 额
U2
（5）当电阻不变时，电压变为原来的一半，根据P＝UI＝ 可知功率变为原来的四分之一，由于灯泡的电阻
R
是变化的，当电压减小时，电阻也减小，故当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率 P1
＞ P 。
实 4 额
故答案为：（1）见详解图；（2）R ；（3）小灯泡断路；（4）左；0.75；（5）＞。
2
五、综合应用题（本题共3小题，共22分）
22．（7分）如图是可供游客在海上游玩时的一种旅游观光艇，此观光艇的质量为 900kg，在海上航行的最大速度
为36km/h，最多可载的游客数量为20人，如果海水的密度取1.0×103kg/m3，g＝10N/kg，求：
（1）观光艇以最大航速匀速行驶2小时的路程是多少米？海水平均阻力为1.0×106N，则这一过程中观光艇所
做的功至少为多少？
（2）该观光艇在水面下70cm深处有一个面积为10cm2的小零件，求小零件受到的海水的压力是多少？
（3）假设每位乘客的平均质量为60kg，观光艇满载乘客时，此时浸入水中的体积多大？
【答案】（1）观光艇以最大航速匀速行驶2小时的路程是72000m；海水平均阻力为1.0×106N，则这一过程中
观光艇所做的功至少为7.2×1010J；
（2）小零件受到的海水的压力是7N；
（3）观光艇满载乘客时，此时浸入水中的体积2.1m3。
【详解】解：
s
（1）由v＝ 可得，匀速行驶2小时的路程：s＝vt＝36km/h×2h＝72km＝72000m，
t
因为观光艇匀速行驶，所以观光艇的牵引力：F＝f＝1.0×106N，
这一过程中观光艇所做的功：W＝Fs＝1.0×106N×72000m＝7.2×1010J；
（2）小零件受到海水的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×0.7m＝7×103Pa，
小零件受到的海水的压力：F＝pS＝7×103Pa×10×10﹣4m2＝7N；
（3）因为观光艇漂浮，
所以观光艇受到的浮力：F ＝G ＝m g＝（20×60kg+900kg）×10N/kg＝2.1×104N，
浮 总 总
由F ＝ρ gV 可得，此时浸入水中的体积：
浮 液 排
F 2.1×104N
V ＝ 浮 = ＝2.1m3。
排 ρ g 1×103kg/m3×10N/kg
水
答：（1）观光艇以最大航速匀速行驶2小时的路程是72000m；海水平均阻力为1.0×106N，则这一过程中观光
艇所做的功至少为7.2×1010J；
（2）小零件受到的海水的压力是7N；
（3）观光艇满载乘客时，此时浸入水中的体积2.1m3。
23．（9分）如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为 220V，R 、R 均是发热电阻，其
1 2
中R ＝495Ω。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为4A；开关置于“2”为保温挡。
2
求：
（1）当开关置于“1”时，R 的阻值；
1（2）当开关置于“1”时，R 消耗的电功率；
1
（3）当开关置于“2”时，养生壶的功率以及5min内消耗的电能。
【答案】（1）R 的阻值为55Ω；
1
（2）开关置于“1”时，R 消耗的电功率为880W；
1
（3）当开关置于“2”时，养生壶5min消耗的电能为2.64×104J。
【详解】解：（1）当开关置于“1”时，电路为R 的简单电路，由欧姆定律可知，R 的阻值：
1 1
U 220Ω
R = = ＝55Ω；
1 I 4A
（2）由P＝UI＝I2R得，R 消耗的电功率：P =I2R =(4A) 2×55Ω=880W；
1 1 1
（3）当开关置于“2”时，电阻R 和R 串联，电路的总电阻R＝R +R ＝55Ω+495Ω＝550Ω，
1 2 1 2
U2 （220V）2
养生壶的功率：P = = ＝88W，
2 R 550Ω
养生壶5min消耗的电能W＝P t＝88W×5×60s＝2.64×104J。
2
答：（1）R 的阻值为55Ω；
1
（2）开关置于“1”时，R 消耗的电功率为880W；
1
（3）当开关置于“2”时，养生壶5min消耗的电能为2.64×104J。
24．（6分）阅读短文，回答下列问题。
月球是地球的卫星，和我们的生活息息相关，千百年来，人类对月球充满了好奇。对月球的探索从未停止。中
国在人类探月的航空航天事业中扮演着极其重要的角色。
2018年12月8日，我国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，2019年1月3
日，嫦娥四号在月球背面南极﹣艾特肯盆地冯•卡门撞击坑的预选着陆区成功着陆，并传回了珍贵的月面照片，
这是我国登月探索路上的又一个里程碑。
嫦娥四号实现了世界首次月球背面软着陆和巡视勘察。由于月球绕地球公转的周期与月球自转的周期相同，所
以月球总有一面背对着地球，这一面称之为月球背面。着陆在月球背面的探测器由于受到月球自身的遮挡，无
法直接实现与地球的测控通信和数据传输。而“鹊桥”中继星则将为嫦娥四号搭建地月信息联通“天桥”。
（1）运载火箭使用的液态燃料是通过降低温度和 压缩体积 的方法使燃气液化而形成的；
（2）火箭发射时，会产生频率低于20Hz的 次声波 （选填“超声波”或“次声波”）；
（3）航天器外壳的材料，要求轻巧、耐高温，熔点 高 （选填“高”或“低”）；
（4）为了防止航天器在发射后与大气层摩擦过热而烧毁，通常在航天器外壳的表面上涂上一层固体烧蚀材料。
烧蚀材料在高温、高压气流的冲刷下会发生热解，同时发生熔化、汽化或升华，从而可以 吸收 （选填“吸
收”或“放出”）大量热量，起到保护航天器的作用；
（5）由于 真空不能传声 ，在月球表面的两个人即便面对面，也必须使用电磁波来通讯；
（6）由于月球的遮挡，月球背面的着陆器和探测器无法与地球直接传输信息（信息的传递可类比于光的传播），“鹊桥”中继星应该位于图中 B （选填“A”或“B”）位置时，可起到信息中转作用。
【答案】（1）压缩体积；（2）次声波；（3）高；（4）吸收；（5）真空不能传声；（6）B。
【详解】解：（1）火箭上所用燃料是液态的，是通过降低温度和压缩体积的方法使燃气液化得到的；
（2）火箭发射时，会产生频率低于20Hz的次声波；
（3）对于航天器来说，外壳要轻巧，即相同体积的材料，质量小，故其密度必须小；同时耐高温，即必须熔点
高，不易熔化，故航天器外壳材料应具有的特性是密度小、熔点高。
（4）烧蚀材料在高温、高压气流的冲刷下会发生热解，同时发生熔化、汽化或升华，而熔化、汽化和升华都要
吸热，能起到保护航天器的作用；
（5）月球表面是真空，真空不能传声，所以在月球表面的两个人即便面对面，也必须使用电磁波来通讯。
（6）由于月球的遮挡，月球背面的着陆器和巡视器无法与地球直接传输信息，故“鹊桥号”中继星位于 B位置
时，可以利用“光的反射”与地球和月球背面进行信息和数据交换。
故答案为：（1）压缩体积；（2）次声波；（3）高；（4）吸收；（5）真空不能传声；（6）B。
