长宁区 2017 学年第二学期初三教学质量检测试卷
初三理化试卷
（满分150分，考试时间100分钟）
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

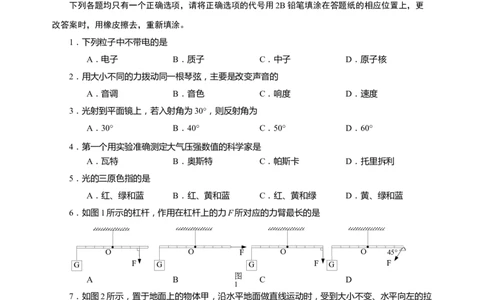

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更
改答案时，用橡皮擦去，重新填涂。
1．下列粒子中不带电的是
A．电子 B．质子 C．中子 D．原子核
2．用大小不同的力拨动同一根琴弦，主要是改变声音的
A．音调 B．音色 C．响度 D．速度
3．光射到平面镜上，若入射角为30°，则反射角为
A．30° B．40° C．50° D．60°
4．第一个用实验准确测定大气压强数值的科学家是
A．瓦特 B．奥斯特 C．帕斯卡 D．托里拆利
5．光的三原色指的是
A．红、绿和蓝 B．红、黄和蓝 C．红、黄和绿 D．黄、绿和蓝
6．如图1所示的杠杆，作用在杠杆上的力F所对应的力臂最长的是
O O F O O 45°
G F G G F G F
图
A B C D
1
7．如图2所示，置于地面上的物体甲，沿水平地面做直线运动时，受到大小不变、水平向左的拉
力F，受到地面的滑动摩擦力f。若物体甲水平向右运动，它水平方向受到的合力大小为10牛，若物
体甲水平向左运动，它水平方向受到的合力大小为4牛，则物体甲受到地面的滑动摩擦力f的大小
A．一定为3牛 B．可能为7牛 C．可能为6牛 D．一定为14牛
甲
图
8．甲、乙两辆小车分别从M、N两地同时出发2，在水平地面上沿着同一直线同向运动，它们的s-t图像分别如图3（a）和（b）所示。若两车相遇时，乙车距M点15米，则M、N两点间的距离为
s/米 甲车 s/米 乙车
8 24
6 18
4 12
2 6
0 0
1 2 3 4 5 6 t/秒 1 2 3 4 5 6 t/秒
（a）图3 （b）
A．45米 B．30米 C．15米 D．10米
二、填空题（共23分）
请将结果填入答题纸的相应位置。

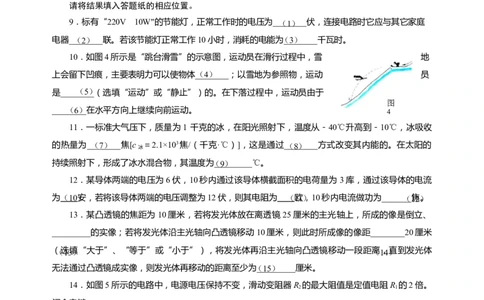

9．标有“220V 10W”的节能灯，正常工作时的电压为__（__1_）___伏，连接电路时它应与其它家庭
电器_（__2__）___联。若该节能灯正常工作10小时，消耗的电能为（__3_）_____千瓦时。
10．如图4所示是“跳台滑雪”的示意图，运动员在滑行过程中，雪 地
上会留下凹痕，主要表明力可以使物体_（__4_）____；以雪地为参照物，运动 员
是____（__5_）_（选填“运动”或“静止”）的。在下落过程中，运动员由于
图
____（__6_）_在水平方向上继续向前运动。 4
11．一标准大气压下，质量为1 千克的冰，在阳光照射下，温度从－40℃升高到－10℃，冰吸收
的热量为_（__7_）____焦[c ＝2.1×103焦/（千克·℃）]，这是通过_（__8_）____方式改变其内能的。在太阳的
冰
持续照射下，形成了冰水混合物，其温度为（__9_）______℃。
12．某导体两端的电压为6伏，10秒内通过该导体横截面积的电荷量为3库，通过该导体的电流
为（ 1 0）安，若将该导体两端的电压调整为12伏，则其电阻为 （欧11），10秒内电流做功为_____（__1焦2）。
13．某凸透镜的焦距为10厘米，若将发光体放在离透镜25厘米的主光轴上，所成的像是倒立、
_________的实像；若将发光体沿主光轴向凸透镜移动10厘米，则此时所成像的像距________20厘米
（（选13填）“大于”、“等于”或“小于”），将发光体再沿主光轴向凸透镜移动一段距（离1，4）直到发光体
无法通过凸透镜成实像，则发光体再移动的距离至少为（__1_5_）_____厘米。
14．如图5所示的电路中，电源电压保持不变，滑动变阻器R 的最大阻值是定值电阻R 的2倍。
2 1
闭合电键。
P
①若将滑片向右移动，则电流表示数的变化情况是_（__1_6_）____。
R2
②当滑片移到最右端时，电流表的示数为3I，一段时间后，电流表
R1
A
的示数突然变为I。若只有R、R 可能发生故障，则故障（是1_7_）_______。
1 2
S
图
515．电能从生产到消费一般要经过发电、输电、配电和用电四个环节。如图6所示，是上教版初
中物理九年级第二学期课本第18页中关于输电网络的示意图，请根据图中的信息回答下列问题。
发电环节 输电环节 用电环节
燃料废气
锅炉 蒸汽涡轮机 发电机 500千伏 重工业 轻工业 办公楼 家居
33千伏 11千伏 220伏 220伏
蒸汽 132千伏
25千伏
燃料
空气
升压器 降压器 降压器 降压器 降压器
水
用冷水凝结蒸汽
内燃机 发电机 图6 配电环节
①在输电环节，我们采用________输电，而在配电环节中采用_（__1_9_）____的方式。
（18）
②请根据图6所示信息分析发电环节中能量转化的情况。__（__2_0_）____
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

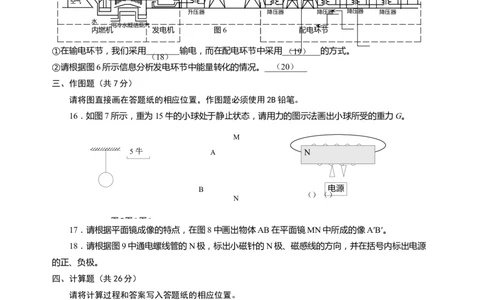

16．如图7所示，重为15牛的小球处于静止状态，请用力的图示法画出小球所受的重力G。
M
5牛 A N
B 电源
（）（）
N
图7图8图9
17．请根据平面镜成像的特点，在图8中画出物体AB在平面镜MN中所成的像A¢B¢。
18．请根据图9中通电螺线管的N极，标出小磁针的N极、磁感线的方向，并在括号内标出电源
的正、负极。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．金属块排开水的体积为2×10-3米3，求金属块所受的浮力F 。
浮20．如图10所示，重为10牛的物体，在拉力F的作用下2秒内沿竖直方向匀速上升5米，不计
摩擦和滑轮重力，求：①拉力F的大小；②拉力F所做的功及功率。
F
G
图10

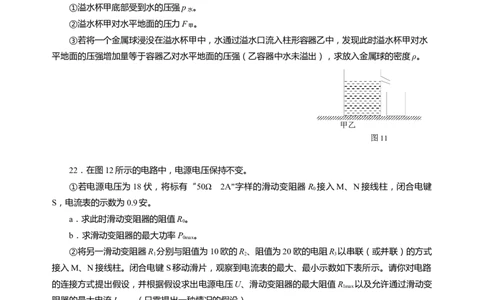

21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底
面积分别为2×10-2米2和1×10-2米2。在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。求：
①溢水杯甲底部受到水的压强p 。
水
②溢水杯甲对水平地面的压力F 。
甲
③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水
平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。
甲乙
图11
22．在图12所示的电路中，电源电压保持不变。
①若电源电压为18伏，将标有“50Ω 2A”字样的滑动变阻器R 接入M、N接线柱，闭合电键
0
S，电流表的示数为0.9安。
a．求此时滑动变阻器的阻值R。
0
b．求滑动变阻器的最大功率P 。
0max
②将另一滑动变阻器R 分别与阻值为10欧的R 、阻值为20欧的电阻R 以串联（或并联）的方式
1 2 3
接入M、N接线柱。闭合电键S移动滑片，观察到电流表的最大、最小示数如下表所示。请你对电路
的连接方式提出假设，并根据假设求出电源电压U、滑动变阻器的最大阻值R 以及允许通过滑动变
1max
阻器的最大电流I 。（只需提出一种情况的假设）
1max
M N
定值电阻 电流表A的最大示数 电流表A的最小示数
A 10欧 2安 1.5安
S
20欧 1.5安 1安
图12五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．使用电流表时，电流必须从_（__1_）____接线柱流入，如图13所示电流表的示数为__（__2_）___安。
在“探究二力平衡的条件”实验中，物体应分别处于匀速直线运动状态或__（__3_）___状态，并按照图14
中__（__4_）____所示进行操作（选填“a”或“b”）。
图13
（a）图14 （b）
24．在“探究平面镜成像的特点”实验中，用_（__5_）____替代平面镜，其目的是为了便于（__6_）______。
在“探究杠杆平衡的条件”实验中，开始时需要调节杠杆两端的螺母，使杠杆在（__7_）_____位置平衡，
其目的是为了可以在杠杆上_（__8_）______。
25．小华做“测定小灯泡的电功率”实验，实验器材有若干节新干电池、待测小灯（标有“4.5V”
字样）、电流表、电压表、滑动变阻器、导线若干和电键。他正确连接电路，并将滑片置于一端。闭
合电键后，将电压表和电流表示数记录在了右表的序号1中。然后他将滑片分别移到变阻器中间某处
和另一端，并将电压表和电流表示数记录在右表中。
电压 电流 电功率
序号
①小华在实验中存在的可能问题是：（__9_）______（写出一种 （伏） （安） （瓦）
1 3.0 0.22
可能情况即可）；
2 2.6 0.20
②小华实验中所用滑动变阻器的最大阻值为__（__1_0_）____欧。 3 2.1 0.18
③经过思考，小华只在原先电路中增加两节干电池，就完成了实验。他实验步骤正确，闭合电键
时发现：电压表的示数恰好为4.5伏。请根据相关信息，求小灯泡的额定功率。（_1_1_）________（本小题
需写出计算过程）
26．某小组同学在学习了改变压强方法的知识后，知道了可以通过在物体下面垫上一张底面积较
大的方板来减小压强。于是他们研究了物体垫上方板后，方板对地面压强与所选方板的密度、厚度以
及底面积的关系。实验中，他们使用一个重10牛的正方体，测得其直接放在水平地面上对水平地面的
压强为1000帕。然后他们在该正方体下面垫上不同的方板，分别测量了方板对水平地面的压强p，并
将方板的密度ρ、厚度d以及底面积S一同记录在了下表中。
表一：S＝200厘米 2 表二：S＝400厘米2
序号 ρ(克/厘米 3 ) d(厘米) p(帕) 序号 ρ(克/厘米 3 ) d(厘米) p(帕)
1 0.5 2 598 7 0.5 2 348
2 0.5 4 696 8 0.5 4 446
3 1.0 2 696 9 1.0 2 446
4 1.0 4 892 10 1.0 4 642
5 2.0 2 892 11 2.0 2 642
6 2.0 4 1284 12 2.0 4 1034①分析比较实验序号1与2或3与4或5与6（或7与8或9与10或11与12）的实验数据及相关
条件，得出结论：在物块下垫上底面积和密度相同的方板，___________。
②分析比较实验序号1与3与5或2与4与6（或7与9与11或8与10与12）的实验数据及相关
条件，得出结论：_____（__1_3_）__。
③通过表格中的数据我们可以得出：在物体下面垫上方板（_1_4_）______能减小对地面的压强（选填
“一定”或“不一定”）。
④进一步综合分析表一与表二中的数据及相关条件可得：
a．分析比较实验数据2与3或4与5（或8与9或10与11）得出结论：在物块下面垫上底面积相
同的方板，__（__1_5_）____，对地面的压强相等。
b．分析比较实验数据2与3和4与5（或8与9和10与11）得出结论：在物块下面垫上底面积相
同的方板，_（__1_6_）_____。2017 学年第二学期初三物理教学质量检测试卷
答案及评分标准
题号 答案及评分标准
一、16分 1．C。2．C。 3．A。 4．D。5．A。
（每题2分） 6．C。 7．B。8．B。
9．220；并；0.1。10．发生形变；运动；惯性。11．6.3×104；热传递；0。
12．0.3；20；72。13．缩小；大于；5。 14．变小；R 断路。
1
二、23分
15．①高压；降压；②化学能转化为内能，内能转化为机械能，机械能转化为电
能。
说明：14题每格2分，15题第②小题2分，其余每格1分。
三、7分 16．力的大小、方向各1分。17．对称、虚像用虚线各1分。
18．小磁针的N极、磁感线方向，电源的正、负极各1分。
F ＝ρ gV 2分
浮 水 排
19 ＝1.0×103千克/米3×9.8牛/千克×2×10-3米3 1分
（4
＝19.6牛1分
分）
说明：在计算中，有关单位错写、漏写，总扣1分。
①F＝G＝10牛 1分
②W＝Fs＝10牛×5米＝50焦 2分
20 W 50焦
（5 p= = =25瓦 2分
t 2秒
分）
①p ＝ρgh＝1000千克/米3×9.8牛/千克×0.2米＝1960帕2分
水
四、 ②F 甲 ＝G 甲 ＝m 甲 g＝ρVg2分
26分 ＝1000千克/米3×2×10-2米2×0.2米×9.8牛/千克＝39.2牛1分
③Δp ＝p
甲 乙
G -G G
物 溢= 溢
21 S S
（8 甲 乙
分） （ρ-ρ ）Vg ρ Vg
水 = 水 1分
S S
甲 乙
ρ-1000千克/米3 1000千克/米3
= 1分
2×10-2米2 1×10-2米2
ρ＝3000千克/米3 1分
U 18伏
① a.R = = =20欧
0 I 0.9安
22
（9 2分
分） b.P =U I =18伏×2安=36瓦3分
0max max
②解法一，假设：它们的连接方式为串联
U＝I❑ R +I R
串min 1max 串min 2
22
（9
U＝I
串
＇
min
R
1max
+I
串
＇
min
R
3
分）
U＝1.5安×R +1.5安×10欧
1max
U＝1安×R +1安×20欧1分
1maxR
1max
＝10 U＝30伏2分
I ＝2安 1
1max
分
解法二，假设：它们的连接方式为并联
U U
+ =I
R R❑ 并min
2 1max
U U
+ =I＇
R R❑ 并min
3 1max
U U
+ =1.5安
10欧 R❑
1max
U U
+ =1安
1
20欧 R❑
1max
分
U＝10伏R =20欧2分
1max
I ＝I －I=2安－1安=1安 1分
1max 并max 2
（或者I ＝I＇ －I=1.5安－0.5安=1安）
1max 并max 3
（只要做出其中的一种假设并计算相应参数即可得满分）
23~24 23. ＋； 0.16；静止； a。
（8
24. 玻璃板；确定像的位置；水平；在杠杆上直接读出力臂。
分）
①闭合电键前，滑片处于阻值最小处
（电源电压太小，无法使小灯两端的电压大于、等于额定电压）；
②5；
25 ③U p ＝U－U L额 ＝6伏－4.5伏＝1.5伏 1分
（5
U 1.5伏
分） I ＝ I ＝ P= ＝0.3安
L P R 5欧
P
五、
1分
18分
P ＝U ×I＝4.5伏×0.3安＝1.35瓦 1分
L额 L额 L
①厚度越大，对水平地面的压强越大。
26 ②在物块下垫上底面积和厚度相同的方板，密度越大，对水平地面的压强越大。
（5
③不一定。
分）
④a：密度与厚度的乘积相同；
b:密度与厚度的乘积越大，对水平地面的压强越大。
说明：每空1分
