6.3.4 巷道施工辅助作业
包括通风、防治水、防尘、降温、施工监测五个考点
考点一、巷道施工通风
1）通风方式： 通风方式可分为压入式、抽出式、混合式三种，其中以混合式通风效果最佳。
（1）压入式通风： 局部扇风机把新鲜空气用风筒压入工作面，污浊空气沿巷道流出。在通风过程中炮烟逐渐
随风流排出
局部扇风机：必须安设在有新鲜风流流过的巷道内，并距掘进巷道口不得小于10m，以免产生循环风流。风筒口
距工作面的距离一般以不大于10m为宜。

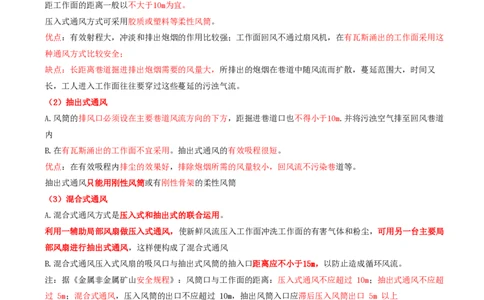

压入式通风方式可采用胶质或塑料等柔性风筒。
优点：有效射程大，冲淡和排出炮烟的作用比较强；工作面回风不通过扇风机，在有瓦斯涌出的工作面采用这
种通风方式比较安全；
缺点：长距离巷道掘进排出炮烟需要的风量大，所排出的炮烟在巷道中随风流而扩散，蔓延范围大，时间又
长，工人进入工作面往往要穿过这些蔓延的污浊气流。
（2）抽出式通风
A.风筒的排风口必须设在主要巷道风流方向的下方，距掘进巷道口也不得小于10m.并将污浊空气排至回风巷道
内
B.在有瓦斯涌出的工作面不宜采用。抽出式通风的有效吸程很短。
优点：在有效吸程内排尘的效果好，排除炮烟所需的风量较小，回风流不污染巷道等。
抽出式通风只能用刚性风筒或有刚性骨架的柔性风筒
（3）混合式通风
A.混合式通风方式是压入式和抽出式的联合运用。
利用一辅助局部风扇做压入式通风，使新鲜风流压入工作面冲洗工作面的有害气体和粉尘，可用另一台主要局
部风扇进行抽出式通风，这样便构成了混合式通风
B.混合式通风压入式风扇的吸风口与抽出式风筒的抽入口距离应不小于15m，以防止造成循环风流。
注：据《金属非金属矿山安全规程》：风筒口与工作面的距离：压入式通风不应超过 10m；抽出式通风不应超
过 5m；混合式通风，压入风筒的出口不应超过 10m，抽出风筒入口应滞后压入风筒出口 5m 以上
《煤矿安全规程》（2022年版）规定：掘进巷道必须采用矿井全风压通风或者局部通风机通风。煤巷、半煤岩
巷和有瓦斯涌出的岩巷掘进采用局部通风机通风时，应当采用压入式，不得采用抽出式（压气、水力引射器不
受此限）；如果采用混合式，必须制定安全措施。瓦斯喷出区域和突出煤层采用局部通风机通风时，必须采用
压入式。
2）风量计算： 按下列要求分别计算，并选取其中的最大值：
①按绝对瓦斯涌出量计算，瓦斯充分稀释至1%以下；
②按掘进工作面同时工作的最多人数计算，并按每人每分钟的新鲜空气量不应少于4m3进行计算③按一次爆破炸药量计算所需风量；
④按同时运行的最多柴油动力设备数量增加配风量，配风量不应少于4m3/（min·kW）；
⑤风速符合现行《煤矿安全规程》（2022年版）的规定。
3）通风设备和设施
常用的有局部通风机、风筒、风门、风墙等。
（1）局部通风机：目前常用的是大功率对旋式局部通风机，根据实际风量需要，可单机使用也可双机同时使
用。
（2）风筒：分刚性和柔性两大类。常用的刚性风筒有铁风筒、玻璃钢风筒等；常用的柔性风筒为胶布风筒、软
塑料风筒等，只能用于压入式通风。又研制出一种带有刚性骨架的可缩性风筒，既可用于抽出式通风，又具有
可收缩的特点

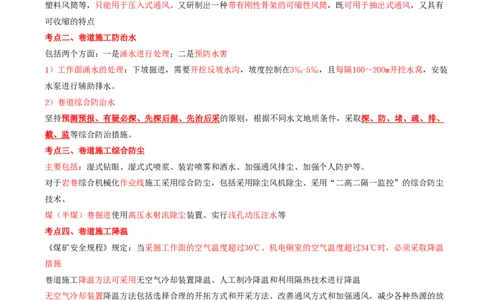

考点二、巷道施工防治水
包括两个方面：一是涌水进行处理；二是预防水害
1）工作面涌水的处理：下坡掘进，需要开挖反坡水沟，坡度控制在3‰-5‰，且每隔100～200m开挖水窝，安装
水泵进行辅助排水。
2）巷道综合防治水
坚持预测预报、有疑必探、先探后掘、先治后采的原则，根据不同水文地质条件，采取探、防、堵、疏、排、
截、监等综合防治措施。
考点三、巷道施工综合防尘
主要包括：湿式钻眼、湿式式喷浆、装岩喷雾和洒水、加强通风排尘、加强个人防护等。
对于岩巷综合机械化作业线施工采用综合防尘，包括采用除尘风机除尘、采用“二高二隔一监控”的综合防尘
技术、
煤（半煤）巷掘进使用高压水射流除尘装置、实行浅孔动压注水等
考点四、巷道施工降温
《煤矿安全规程》规定：当采掘工作面的空气温度超过30℃、机电硐室的空气温度超过34℃时，必须采取降温
措施
巷道施工降温方法可采用无空气冷却装置降温、人工制冷降温和利用隔热技术进行降温
无空气冷却装置降温方法包括选择合理的开拓方式和开采方法、改善通风方式和加强通风，减少各种热源的放
热量等措施
针对井巷工程施工，比较常用的是通风降温，通过改善通风系统，更换大功率局部通风机或采取双路风筒供
风，增加掘进头供风量，个别高温地点可安装辅助风机进行局部散热。
此外，还可以采用喷雾洒水水降温以及加强个体防护降温
习题演练模拟题、当采掘工作面的空气温度超过（ ）时，必须采取降温措施。
A.25°C
B.30°C
C.35°C
D.40°C
答案：B
解析：规程规定

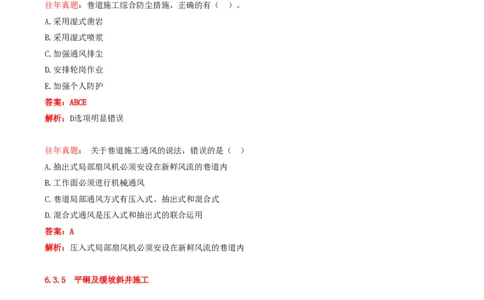

往年真题：巷道施工综合防尘措施，正确的有（ ）。
A.采用湿式凿岩
B.采用湿式喷浆
C.加强通风排尘
D.安排轮岗作业
E.加强个人防护
答案：ABCE
解析：D选项明显错误
往年真题： 关于巷道施工通风的说法，错误的是（ ）
A.抽出式局部扇风机必须安设在新鲜风流的巷道内
B.工作面必须进行机械通风
C.巷道局部通风方式有压入式、抽出式和混合式
D.混合式通风是压入式和抽出式的联合运用
答案：A
解析：压入式局部扇风机必须安设在新鲜风流的巷道内
6.3.5 平硐及缓坡斜井施工
平硐及角度小于5.5度的缓坡斜井施工与巷道类似。
考点一、硐口施工
平硐硐口采用明洞结构，其施工方法与斜井明硐施工方法相一致。
（1）拱顶上部稳定岩土的厚度：不应小于3m。
（2）进硐之前应做好超前支护。采用管棚法施工。
（4）平硐或斜井的地面出口，一般都设置硐门，可采用端墙式、翼墙式、环框式或柱式硐门。
考点二、硐身施工1）钻眼爆破作业：平硐钻眼工作多采用独立回转凿眼机人工钻眼，工作面配备凿岩台架。采用凿岩台车进行机
械钻眼，炮眼深度3m以上。实行定人、定钻、定位、定数量的打眼责任制，爆破采用反向装药结构，采用大并
联联线方式，一次起爆。
2）装岩与排矸：对于大断面平硐工作面装岩多选用铲斗式装载机，斗容2～3m3，且配合采用自卸汽车排矸。每
隔100m设一个调车躲避硐。
3）支护作业：
（1）锚杆施工：采用锚杆机进行钻安，拱部锚杆也可利用凿岩台架进行钻安。施工时，先施工顶板中央锚杆
孔，两帮锚杆滞后拱部锚杆1～2排施工，施工顺序自上而下，由后向前逐排进行。

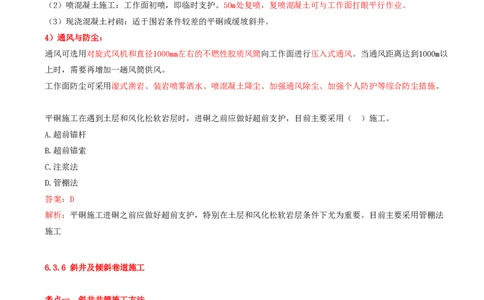

（2）喷混凝土施工：工作面初喷，即临时支护。50m处复喷，复喷混凝土可与工作面打眼平行作业。
（3）现浇混凝土衬砌：适于围岩条件较差的平硐或缓坡斜井。
4）通风与防尘：
通风可选用对旋式风机和直径1000mm左右的不燃性胶质风筒向工作面进行压入式通风。当通风距离达到1000m以
上时，需要再增加一趟风筒供风。
工作面防尘可采用湿式凿岩、装岩喷雾洒水、喷混凝土降尘、加强通风除尘、加强个人防护等综合防尘措施。
平硐施工在遇到土层和风化松软岩层时，进硐之前应做好超前支护，目前主要采用（ ）施工。
A.超前锚杆
B.超前锚索
C.注浆法
D.管棚法
答案：D
解析：平硐施工进硐之前应做好超前支护，特别在土层和风化松软岩层条件下尤为重要。目前主要采用管棚法
施工
6.3.6 斜井及倾斜巷道施工
考点一、斜井井筒施工方法
斜井井筒的施工方法、工艺和设备介于立井和平巷之间。
1）斜井表土明挖段施工
一般采用明槽开挖方法亦即明洞施工法，注意以下几点：
（1）施工边坡能暂时稳定时，可采取先墙后拱法
（2）施工边坡稳定性差，但拱脚承载力较好能保证拱圈稳定时，可采用先拱后墙法。
（3）地质条件极复杂，据现场情况制定可靠的施工方法。
（5）斜井明洞边墙基础必须设置在稳固的地基上。（6）斜井明洞衬砌施工顺序一般是：处理不良地段地基→放线找平→铺底→放线→绑扎钢筋→立模→加固模板
→浇筑混凝土→等强→拆模→养护。
混凝土连续浇筑，应积极推广泵送混凝土施工。混凝土浇筑强度达到设计强度70%以上时可进行回填。
2）斜井表土暗挖段施工
施工方法主要取决于井筒倾角和表土层的稳定情况等因素。
当表土层稳定时，可采用普通法施工。用风镐挖掘或爆破法施工
当表土层不稳定时，宜采用导硐法、管棚法、金属棚背板法、锚喷网法作临时支护施工。
当表土层含水较大时，宜采用降低水位法、冻结法、帷幕、超前注浆、局部硬化等特殊方法施工。
斜井从明槽进入暗挖段的1～3m部位，宜与明槽部分的永久支护同时施工。
斜井表土暗挖段的支护一般采用现浇混凝土衬砌支护，稳定性表土中无水时，也可采用锚喷网支护。
3）斜井基岩段施工
目前主要采用钻眼爆破法和掘进机法进行施工
（1）斜井基岩段掘进方法
在松软岩层中掘进斜井，一般采取机械挖掘的方法；在岩层中可采用钻爆法掘进，要注意底部的打眼角度，斜
井底部炮眼倾斜角度应适当大于斜井的倾角，以防底板欠挖。
（2）斜井施工排矸和运输：
基本都实现了机械装矸，常用的装岩机械有耙斗装岩机、挖掘机、装载机等，当斜井坡度大于等于8°时，应采
用轨道运输
（3）斜井施工永久支护
斜井施工永久支护，现在广泛采用锚喷支护方式。锚杆支护工作面采用专用锚杆钻机进行施工。
4）斜井施工排水
斜井的排水方式应视涌水量大小和斜井的长度而定，一般采取三级排水。
（1）工作面排水（一级排水）：迎头排水
排水设备有三种类型：风动涡轮潜水泵（俗称风泵）、气动隔膜泵、BQS矿用隔爆型潜水排沙泵（俗称电潜
泵）。每种泵型号繁多，可根据工作面涌水流量、泥沙含量和排水扬程而定。
（2）二级排水站
二级排水站设施设在工作面后面适当的位置，位置的确定原则：距工作面施工设备至少5m；要考虑一级排水设
备扬程的允许，并有10%富余量。
要设临时水泵房、临时水仓，临时水仓的容量应视斜井总涌水量而定。排水设备至少配备两台，一台工作，一
台备用。每台水泵的流量宜为总涌水量的2～3倍，其扬程应大于到第三级排水或到地面的高程，且有10%以上的
富余量。二级排水站随工作面进展的需要进行前移。
（3）三级排水站
三级排水站的移动次数不宜过多，二级排水站排上来的水通过三级排水站排到地面。
三级排水站的临时水仓容量要大于二级排水站临时水仓的容量。如果有两条斜井共用一个排水站，其临时水仓容量应考虑两条斜井的总涌水量。排水泵的能力仍按二级排水站配备原则配备。（每台水泵的流量宜为总涌水
量的2～3倍）
5）斜井施工通风
当一条单独的斜井独头施工时，通常采用压入式通风。风机的型号依据风量的需求选择。
双斜井同时施工，前期两斜井各自独立通风，和单斜井同。
当井筒施工到一定深度，为了解决长距离通风问题，可在两斜井之间施工联络巷，调整通风系统，一个井筒进
风，一个井筒回风，局扇可下移联络巷上部进风井，同时在回风井上口密闭安装临时扇风机回风。
考点二、倾斜巷道上山施工方法
1）钻眼爆破工作
应注意：一是严格按照上山底板设计的倾角施工；二是要避免爆破时抛掷出来的岩石崩倒支架。
2）装岩与提升工作
尽量使用机械设备装岩，装岩设备必须设置防滑措施。目前较多采用提升绞车加回头轮牵引矿车进行，倾角较
小时也可采用输送机进行运输。在倾角较大时，要有挡矸设置，防止矸石滚落伤人。
3）支护工作
安设支架时，必须使棚腿与顶底板垂线间呈一夹角（迎山角），当倾角大于450时，需设置底梁，使支架成为一
个封闭框式结构。目前上山支护中，应积极使用锚喷支护结构
4）通风工作
煤矿倾斜巷道上山掘进，由于瓦斯密度较小，容易积聚在工作面附近，因此必须加强通风工作和瓦斯检查。
考点三、倾斜巷道下山施工方法
倾斜巷道下山施工方法与斜井施工方法基本相同，但是斜井井口开口在地面，施工比较好安排，对于井下的倾
斜巷道采用下山施工法时，出口在上部，但施工安排比较复杂。
1）钻眼爆破工作
倾斜巷道下山施工时，钻眼爆破工作中应特别注意下山底坡度，使其符合设计要求。
2）掘进施工作业线
倾斜巷道下山掘进常规的机械化作业方式为工作面“多台气腿式凿岩机钻眼一耙矸机装岩一皮带机及矸石仓转
载或绞车牵引矿车运矸”的配套方案。此种作业线，在耙斗装岩机后可采用矿车运输，也可采用胶带运输，或
胶带机转入矿车运输。
采用矿车运输时，必须做好调车工作，可配用固定错车场、浮放道岔或翻框调车器等。采用胶带运输，或胶带
机转入矿车运输则是独头长距离巷道较好的运输方式。
3）排水工作
倾斜巷道下山施工时，由于巷道内顶板淋水、底板出水及施工用水等形成的积水全部流到工作面，所以排水工
作是施工中的关键，必须及时排出工作面积水。排水方案与斜井施工排水类似。
考点四、斜井及倾斜巷道施工安全工作
必须防止跑车事故的发生，必须设置各种防跑车装置并定期检查和更换钢丝绳。提高轨道铺设质量，加强轨道的维护，坚持“矿车掉道就是事故”的安全理念，杜绝掉道事故。
开凿或延深斜井、下山时，《煤矿安全规程》规定：必须在斜井、下山的上口设置防止跑车装置。
模拟题1：斜井施工永久支护，现在广泛采用（ ）。
A.金属支架支护
B.锚喷支护
C.砌碹支护
D.混凝土支护
答案：B
解析：广泛采用锚喷支护
模拟题2：关于斜井明洞衬砌施工程序，正确的是（ ）
A.立模板后绑扎钢筋
B.浇筑混凝土后应加固模板
C.等混凝土达到强度后再拆模板
D.拆模后可即回填
答案：C
解析： 斜井明洞衬砌施工顺序一般是：处理不良地段地基→放线找平→铺底→放线→绑扎钢筋→立模→加固模
板→浇筑混凝土→等强→拆模→养护
