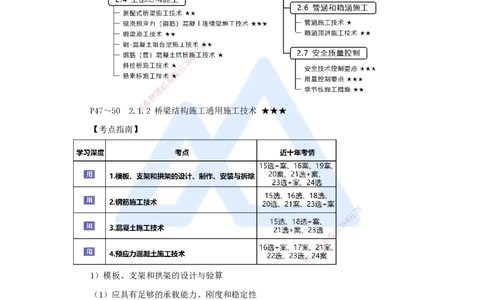

P47～50 2.1.2 桥梁结构施工通用施工技术 ★★★
【考点指南】
8
7
1
9
4
8
3
信
微
系
联
一
唯
1）模板、支架和拱架的设计与验算
（1）应具有足够的承载能力、刚度和稳定性
施工设计应包括下列内容：
① 工程概况和工程结构简图。
② 结构设计的依据和设计计算书。
③ 总装图和细部构造图。
④ 制作、安装的质量及精度要求。
⑤ 安装、拆除时的安全技术措施及注意事项。
⑥ 材料的性能要求及材料数量表。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
⑦ 设计说明书和使用说明书。
（2）设计模板、支架和拱架时应按表进行荷载组合。
荷载组合
模板构件名称
计算强度 验算刚度
梁、板、拱的底模及支架 ①②③④⑦⑧ ①②⑦⑧
缘石、人行道、栏杆、柱、梁板、拱等侧模板 ④⑤ ⑤
基础、墩台等厚大结构物的侧模板 ⑤⑥ ⑤

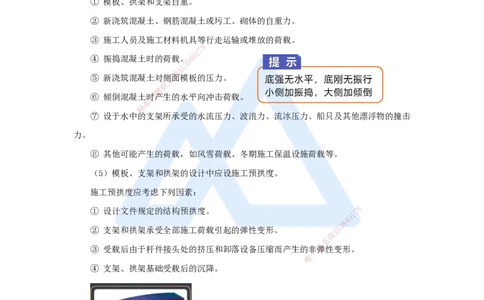

① 模板、拱架和支架自重。
② 新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力。
③ 施工人员及施工材料机具等行走运输或堆放的荷载。
8
7
1
9
④ 振捣混凝土时的荷载。4
8
3
信
微
⑤ 新浇筑混凝土对侧系面模板的压力。
联
题
⑥ 倾倒混凝土时押产生的水平向冲击荷载。
准
精
⑦ 设于水中的 支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击
力。
⑧ 其他可能产生的荷载 ，如风雪荷载、冬期施工保温设施荷载等。
（5）模板、支架和拱架的设计 中应设施工预拱度。
施工预拱度应考虑下列因素：
① 设计文件规定的结构预拱度。
1
7 8
9
8
4
② 支架和拱架承受全部施工荷载引起的弹性 变形。 信
3
微
系
③ 受载后由于杆件接头处的挤压和卸落设备压缩 而产生的非
联
弹性变形。
一
唯
④ 支架、拱架基础受载后的沉降。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（6）设计预应力混凝土结构模板时，应考虑施加预应力后构件的弹性压缩、上拱及支
座螺栓或预埋件的位移等。
（7）支架的立杆、水平杆步距应根据承受的荷载确定，其构造要求和剪刀撑设置应满
足现行规范标准。

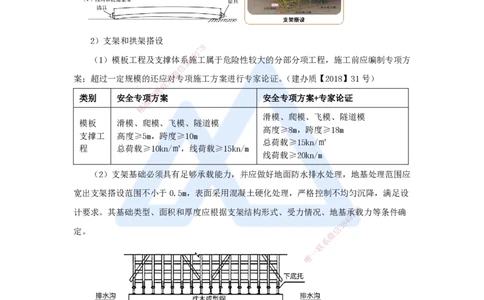

2）支架和拱架搭设
8
7
1
9
（1）模板工程及支撑体系8 4施工属于危险性较大的分部分项工程，施工前应编制专项方
3
信
微
案；超过一定规模的还应系对专项施工方案进行专家论证。（建办质【2018】31号）
联
题
类别 安全专项押方案 安全专项方案+专家论证
准
精
滑模、爬模、飞模、隧道模
模板 滑模、爬 模、飞模、隧道模
高度≥8m，跨度≥18m
支撑工 高度≥5m，跨 度≥10m
总荷载≥15kn/㎡
程 总荷载≥10kn/㎡，线荷载≥15kn/m
线荷载≥20kn/m
（2）支架基础必须具有足够承 载能力，并应做好地面防水排水处理，地基处理范围应
宽出支架搭设范围不小于0.5m，表面采 用混凝土硬化处理，严格控制不均匀沉降，满足设
8
计要求。其基础类型、面积和厚度应根据支架 结构形式、受力情况、地基承
1
7载力等条件确
9
8
4
定。 信
3
微
系
联
一
唯
（3）支架宜采用新型盘扣式钢管支架，结构应具有足够的承载力和整体稳定性，其承
载力和稳定性必须进行检算。支架设计时验算应考虑梁体、模板、支架自重，施工荷载，
风荷载等荷载效应组合，并应考虑梁体预应力筋张拉等不同工况可能出现的最不利荷载情
况；冬期施工时还应考虑雪荷载和保温养护设施荷载；水中施工时还应考虑流水侧压力。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

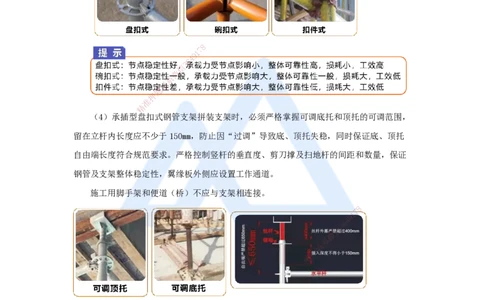

（4）承插型盘 扣式钢管支架拼装支架时，必须严格掌握可调底托和顶托的可调范围，
留在立杆内长度应不少于 150mm，防止因“过调”导致底、顶托失稳，同时保证底、顶托
自由端长度符合规范要求。严格控制竖杆的垂直度、剪刀撑及扫地杆的间距和数量，保证
钢管及支架整体稳定性，翼缘板外 侧应设置工作通道。
施工用脚手架和便道（桥）不应与 支架相连接。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（5）支架安装结束经检查符合要求后，方可进行模板安装。
（6）支架搭设完毕后，应进行预压（合格并形成记录）。
预压事项 内容
8
7
1
9
8 4 检验结构的承载能力和稳定性、消除其非弹性变形、观测
预压前 目的 信 3
微 结构弹性变形及基础沉降情况
系
联
预压荷题载 可按最大施工荷载的60%、80%、100%分三次
押
准
精
预压中 加载要求 对称、分层，禁止集中加载、卸载
变形观测 每级加载完毕1h后，加载完毕后宜每6h测量一次变形值
卸载要求 以支架地基沉降变形稳定为原则确定
预压后
终止预压卸载 最后两次沉落量观测平均值之差≤2mm
3）模板制作与安装
（1）支架、拱架安装完毕，经检验合格 后方可安装模板；安装模板应与
8
钢筋工序配合
1
7
9
进行，妨碍绑扎钢筋的模板，应待钢筋工序结束 后再安装；安装墩台模
信
3板8
4
时，其底部应与
微
基础预埋件连接牢固，上部应采用拉杆固定；模板安 装过程中，必
系
须设置防倾覆设施。
联
一
唯
（3）浇筑混凝土和砌筑前，应对模板、支架和拱架进 行 检查和验收，合格后方可施
工。
（4）墩台、盖梁模板：
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
② 模板的安装：
b. 墩身上下节模板，采用高强度螺栓连接。安装时模板的接缝不得漏浆（特别是拉筋
孔位置），采用双面胶带填塞缝隙。安装底节模板前，检查承台顶高程及外轮廓线，不符合
要求时凿除或用砂浆找平处理，以确保墩身模板准确就位及模板的垂直度符合要求。承台
顶面与模板联结面要平整、无缝隙，防止水泥浆流失。
（5）箱梁模板： 8
7
1
9
4
8
箱梁模板分底模、侧模信、3端模和内模，预制箱梁一般采用定型钢模板；现浇箱梁的模
微
系
板一般采用高强度表面联光滑的钢模板、胶合板模板、混合模板、木模板、塑料模板等；钢
题
押
模板、胶合板模板准宜采用标准化、系列化和通用化的组合模板。
精
8
② 模板的安装应符合下列要求：
1
7
9
8
4
d. 模板安装完成后，其尺寸、平面位置和顶 部高程等应符合设计信要
3
求，节点联系应牢
微
系
固。 一
联
唯
e. 梁、板等结构的底模板应按设计要求和施工经验设置 预拱度。
f. 固定在模板上的预埋件和预留孔洞均不得遗漏，安装应牢固，位置应准确。
4）模板、支架和拱架的拆除
（1）模板、支架和拱架拆除应符合下列要求：
① 非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝土强度宜为
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2.5MPa及以上。
② 芯模和预留孔道内模应在混凝土抗压强度能保证结构表面不发生塌陷和裂缝时方可
拔出。
③ 钢筋混凝土结构的承重模板、支架，应在混凝土强度能承受其自重荷载及其他可能
的叠加荷载时，方可拆除。
（3）模板、支架和拱架拆除应8遵循“先支后拆、后支先拆”的原则。支架和拱架应按
7
1
9
4
8
几个循环卸落，卸落量宜由信小3渐大。
微
系
每一循环中，在横联向应同时卸落、在纵向应对称均衡卸落。
题
押
简支梁、连续准梁：从跨中向支座方向依次循环卸落；
精
悬臂梁：从悬臂 端开始顺序卸落。
8
9
1
7
8
4
信
3
微
系
联
一
唯
（4）预应力混凝土结构的侧模应在预应力张拉前拆除； 底模应在结构建立预应力后拆
除。
随堂练习
【2024】在桥梁工程模板、支架设计中，验算刚度需采用的荷载组合有（ ）
A. 模板、拱架和支架自重
B. 新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
C. 振捣混凝土时的荷载
D. 倾倒混凝土时产生的水平向冲击荷载
E. 风雪荷载、冬期施工保温设施荷载
【答案】ABE
【2023】模板支架设计时，荷载组合需要考虑倾倒混凝土时产生的水平向冲击荷载的
是（ ）。
A. 梁支架的强度计算
B. 拱架的刚度验算
C. 重力式墩侧模板强度计算
D. 重力式墩侧模板刚度验算 8
7
1
9
4
8
【答案】C 信 3
微
系
【2021】现浇混凝联土箱梁支架设计时，计算强度及验算刚度均应使用的荷载是（ ）。
题
押
A. 混凝土箱梁准的自重
精
B. 施工材料机具 的荷载
C. 振捣混凝土时的荷载
D. 倾倒混凝土时的水平向 冲击荷载
【答案】A
【2023】背景资料
8
1
7
某公司承建一项城市综合管廊项目，为现浇 钢筋混凝土结构。
8
4 9
信
3
微
问题三：满堂支架采用φ48×3.5mm盘扣式支架，立杆纵横间距均为900mm，步距
系
联
一
1200mm，顶托安装完成后，报请监理工程师组织建设，勘 察，唯设计及施工单位技术负责
人、项目技术负责人、专项施工方案编制人员验收，专业监理工程师指出支架搭设不完
整，需补充杆件并整改后复检。
【问题】
1. 问题三中，顶托在满堂支架中起什么作用？如何操作。支架验收时项目部还应有哪
些人员需要参加？
2. 专业监理指出支架不完整，补写缺失的部分。
1. 问题三中，顶托在满堂支架中起什么作用？如何操作。支架验收时项目部还应有哪
些人员需要参加？
【答案】顶托作用：调节支架搭设高程，保证支承稳定性；
8
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
操作方法：① 将顶托托牙管插入主架管，调节螺母至所需高度。
② 模板支架可调托座伸出顶层水平杆的悬臂长度严禁超过650mm，且丝杆外露严禁超
过400mm，可调托座插入立杆不得小于150mm。
验收人员：项目负责人、项目技术负责人、施工班组长、安全员、施工员、质检员
8
7
2. 专业监理指出支架不完整1，补写缺失的部分。
9
4
8
3
信
【答案】斜撑、剪刀撑微、扫地杆、抛撑。
