P63~65 2.2.1 各种围堰施工要求
围堰施工属于在河道施工桥梁拟采取的措施之一。教材中只介绍了河道中施工桥梁采
用围堰这一种措施，其实，除围堰施工以外，河道施工时还可以采用筑岛、导流管涵、导
流明渠和水上作业平台等措施，在以往的一二建市政专业考试中，除了考核围堰以外，也
经常考核到导流管涵、导流明渠和水上作业平台的施工。
1. 围堰施工的一般规定
（1）围堰高度应高出施工期间可能出现的最高水位（包括浪高）0.5~0.7m。

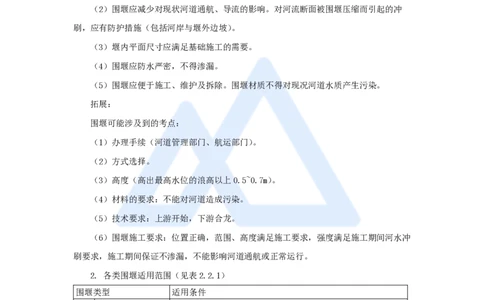

（2）围堰应减少对现状河道通航、导流的影响。对河流断面被围堰压缩而引起的冲
刷，应有防护措施（包括河岸与堰外边坡）。
（3）堰内平面尺寸应满足基础施工的需要。
（4）围堰应防水严密，不得渗漏。
（5）围堰应便于施工、维护及拆除。围堰材质不得对现况河道水质产生污染。
拓展：
围堰可能涉及到的考点：
（1）办理手续（河道管理部门、航运部门）。
（2）方式选择。
（3）高度（高出最高水位的浪高以上0.5~0.7m）。
（4）材料的要求：不能对河道造成污染。
（5）技术要求：上游开始，下游合龙。
（6）围堰施工要求：位置正确，范围、高度满足施工要求，强度满足施工期间河水冲
刷要求，施工期间保证不渗漏，不能影响河道通航或正常运行。
2. 各类围堰适用范围（见表2.2.1）
围堰类型 适用条件
土围堰 水深≤1.5m，流速≤0.5m/s，河边浅滩，河床渗水性较小
土袋围堰 水深≤3.0m，流速≤1.5m/s，河床渗水性较小，或淤泥较浅
土 木桩竹条 水深1.5~7.0m，流速≤2.0m/s，河床渗水性较小，能打桩，盛
石 土围堰 产竹木地区
围 水深1.5~7.0m，流速≤2.0m/s，河床渗水性较小，能打桩，盛
竹篱土围堰
堰 产竹木地区
竹、铁丝笼围堰 水深4.0m以内，河床难以打桩，流速较大
堆石土围堰 河床渗水性很小，流速≤3.0m/s，石块能就地取材
1
www.haixue.com嗨学网 | 职业价值点亮者
围堰类型 适用条件
深水或深基坑，流速较大的砂类土、黏性土、碎石土及风
板 钢板桩围堰
化岩等坚硬河床。防水性能好，整体刚度较强
桩
深水或深基坑，流速较大的砂类土、黏性土、碎石土河床。
围 钢筋混凝土板桩
除用于挡水防水外还可作为基础结构的一部分，亦可拔除周
堰 围堰
转使用，能节约大量木材
流速≤2.0m/s，覆盖层较薄，平坦的岩石河床，埋置不深
套箱围堰
的水中基础，也可用于修建桩基承台
双壁围堰 大型河流的深水基础，覆盖层较薄、平坦的岩石河床

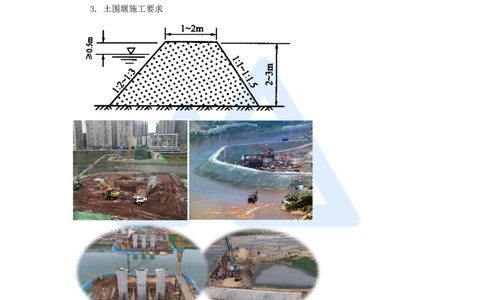

3. 土围堰施工要求
4. 土袋围堰施工要求
5. 钢板桩围堰施工要求
2
www.haixue.com嗨学网 | 职业价值点亮者
（1）有大漂石及坚硬岩石的河床不宜使用钢板桩围堰。
（4）施打前，应对钢板桩的锁口用止水材料捻缝，以防漏水。
（5）施打顺序一般从上游向下游合龙。
（6）钢板桩可用捶击、振动、射水等方法下沉，但在黏土中不宜使用射水下沉方法。
（7）经过整修或焊接后的钢板桩应用同类型的钢板桩进行锁口试验、检查。接长的钢
板桩施工时其相邻两钢板桩的接头位置应上下错开。

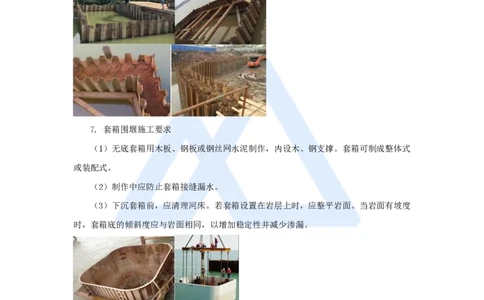

7. 套箱围堰施工要求
（1）无底套箱用木板、钢板或钢丝网水泥制作，内设木、钢支撑。套箱可制成整体式
或装配式。
（2）制作中应防止套箱接缝漏水。
（3）下沉套箱前，应清理河床。若套箱设置在岩层上时，应整平岩面。当岩面有坡度
时，套箱底的倾斜度应与岩面相同，以增加稳定性并减少渗漏。
有底套箱
3
www.haixue.com嗨学网 | 职业价值点亮者

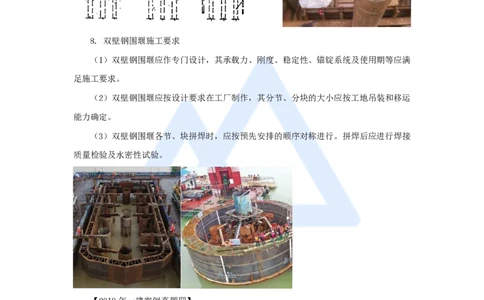

8. 双壁钢围堰施工要求
（1）双壁钢围堰应作专门设计，其承载力、刚度、稳定性、锚锭系统及使用期等应满
足施工要求。
（2）双壁钢围堰应按设计要求在工厂制作，其分节、分块的大小应按工地吊装和移运
能力确定。
（3）双壁钢围堰各节、块拼焊时，应按预先安排的顺序对称进行。拼焊后应进行焊接
质量检验及水密性试验。
【2019年一建案例真题四】
背景资料：某公司承建一座城市快速路跨河桥梁，该桥由主桥、南引桥和北引桥组
成，分东、西双幅分离式结构，主桥中跨下为通航航道，施工期间航道不中断……河床地
质自上而下为厚3m淤泥质黏土层、厚5m砂土层、厚2m砂层、厚6m卵砾石层等；河道最
高水位（含浪高）高程为19.5m，水流流速为1.8m/s。桥梁立面布置如下图所示。
项目部编制的施工方案有如下内容：
（2）由于河道有通航要求，在通航孔施工期间采取安全防护措施，确保通航安全。
4
www.haixue.com嗨学网 | 职业价值点亮者
桥梁立面布置及主桥上部结构施工区段划分示意图
（高程单位：m，尺寸单位：mm）
（3）根据桥位地质、水文、环境保护、通航要求等情况，拟定主桥水中承台的围堰施
工方案，并确定了围堰的顶面高程。
【问题】5. 施工方案（3）中，指出主桥第16、17号墩承台施工适宜的围堰类型；围
堰顶高程应为多少米？
【参考答案】
（1）承台施工适宜的围堰类型：钢套箱（筒）围堰（或钢板桩围堰）；
（2）围堰顶高程应为20.0~20.2m。
筑岛—筑岛相当于将围堰填平后进行施工。
水上作业平台
5
www.haixue.com嗨学网 | 职业价值点亮者
【2020年一建案例真题三】
背景资料：某公司承建一座跨河城市桥梁。基础均采用φ1500mm钢筋混凝土钻孔灌注
桩，设计为端承桩，桩底嵌入中风化岩层2D（D为桩基直径）；桩顶采用盖梁连结；盖梁高
度为1200mm，顶面标高为20.000m。河床地层揭示依次为淤泥、淤泥质黏土、黏土、泥
岩、强风化岩、中风化岩。
项目部编制的桩基施工方案明确如下内容：
（1）下部结构施工采用水上作业平台施工方案。水上作业平台结构为φ600mm钢管桩
＋型钢＋人字钢板搭设。水上作业平台如下图所示。
3#墩水上作业平台及桩基施工横断面布置示意图
（标高单位：m；尺寸单位：mm）
【问题】1. 结合背景资料及上图，指出水上作业平台应设置哪些安全设施？
【参考答案】
水上作业平台上应设置：周边设置护栏及防撞设施；警示标志、警示灯及照明设施；
防触电设施；台面防滑设施；护筒孔口加盖；救生衣及救生圈等。
6
www.haixue.com嗨学网 | 职业价值点亮者
导流管涵：
【2010年一建案例真题三】
背景资料：某公司承接一座城市跨河桥A标，为上、下行分立的两幅桥，上部结构为
现浇预应力混凝土连续箱梁结构，跨径为70m＋120m＋70m。
A标两幅桥的上部结构采用碗扣式支架施工，由于所跨越河道流量较小，水面窄，项
目部施工设计采用双孔管涵导流，回填河道并压实处理后作为支架基础，待上部结构施工
完毕以后挖除，恢复原状。
【问题】
1. 该公司项目部设计导流管涵时，必须考虑哪些要求？
【参考答案】
项目部设计导流管涵时，必须考虑下列要求：
（1）管涵过水面积（直径）必须满足施工期间河水最大流量要求。
（2）管涵强度（管材、管壁厚度）必须满足上部荷载要求。
（3）管涵长度必须满足支架地基宽度要求。
（4）管涵设置位置避开桥梁基础。
导流明渠
7
www.haixue.com嗨学网 | 职业价值点亮者
【2022年二建案例真题一】
背景资料：某工程公司承建一座城市跨河桥梁工程。河道宽36m，水深2m，流速较
大，两岸平坦开阔。桥梁为三跨（35+50+35）m预应力混凝土连续箱梁，总长120m。
经方案比选，确定导流方案为：从施工位置的河道上下游设置挡水围堰，将河水明渠
导流在桥梁施工区域外，在围堰内施工桥梁下部结构。上部结构采用模板支架现浇法施
工。
【问题】简述导流方案选择的理由。
【问题】简述导流方案选择的理由。
【参考答案】
（1）导流明渠施工简单，方便、灵活，速度快，造价低，过流能力大。
（2）现场具备导流条件（河道窄、水浅、两岸平坦开阔）。
（3）支架法旱地作业更易保证桥梁施工安全。
小结：
本节课程介绍的是在河道中施工桥梁下部结构应采取的措施，教材中只介绍了围堰一
种措施，但是在以往的案例考试中还涉及到桥梁的导流明渠、导流管涵、水上作业平台
等。后期也应该注意筑岛的相关要求。考试内容从施工要求、施工方式的选择、安全注意
事项等方面展开，属于记忆性知识点和实操性考核相结合的内容。
