2.5 通信线路工程施工技术
2、直埋光（电）缆敷设安装及保护
✓

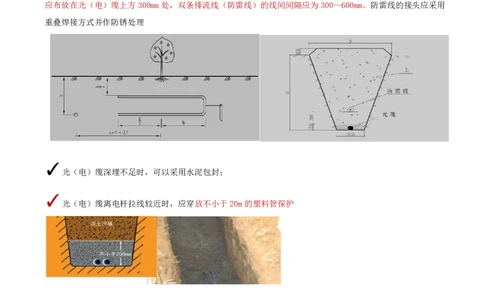

光（电）缆在桥上敷设时，应采用钢管或塑料管等保护措施；
✓
当光（电）缆无法避开雷暴严重地域时，应采用消弧线、避雷针、排流线等防雷措施；排流线（防雷线）
应布放在光（电）缆上方300mm处，双条排流线（防雷线）的线间间隔应为300～600mm。防雷线的接头应采用
重叠焊接方式并作防锈处理
✓
光（电）缆深埋不足时，可以采用水泥包封；
✓
光（电）缆离电杆拉线较近时，应穿放不小于20m的塑料管保护
关于直埋光缆线路保护的做法，正确的有（ ）。
A.埋深不足时，采用水泥包封
B.无法避免雷暴严重地域时，采用护坎保护
C.高低差在0.8m以上沟坎处设置挡土墙
D.沿靠溪流等易受水流冲刷的地段，设置漫水坡
E.在桥上敷设时，采用钢管或塑料管保护答案：ADE【背景资料】某施工单位在东南沿海省份承接了一项干线传输系统工程，内容为直埋光缆线路、波分设备安装
调试。部分段落同沟敷设一条本地网光缆。施工中硬土空旷区光缆埋设图如图所示。
【问题】
（1）在图1.1中，a，b，c的最小值为多少？A、B、C、D分别代表什么？
答案：
（1）a的最小值为1200mm b的最小值为300mm c的最小值为100mm
（2）A代表排流线
B代表普通土或细沙
C代表光缆 D代表光
缆
3、标石的埋设要求4、必须设置标石的部位
①光（电）缆接头、转弯点、预留处。
②长途塑料管道的人（手）孔点、塑料管道断开点及接头点、埋式人（手）孔的位置
③敷设防雷排流线的起止点、同沟敷设光（电）缆的起止点
③穿越障碍物点；直线段落较长，利用前后两个标石或其他参照物寻找光（电）缆路由有困难的地方，直线段
落间隔不应大于 200m
⑤装有监测装置的地点。
⑥需要埋设标石的其他地点。
当利用固定的标志来标识光（电）缆位置时，可不埋设标石。

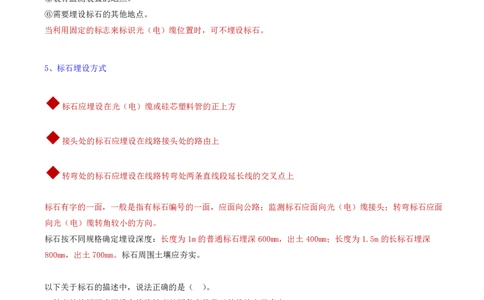

5、标石埋设方式
◆
标石应埋设在光（电）缆或硅芯塑料管的正上方
◆
接头处的标石应埋设在线路接头处的路由上
◆
转弯处的标石应埋设在线路转弯处两条直线段延长线的交叉点上
标石有字的一面，一般是指有标石编号的一面，应面向公路；监测标石应面向光（电）缆接头；转弯标石应面
向光（电）缆转角较小的方向。
标石按不同规格确定埋设深度：长度为1m的普通标石埋深600mm，出土400mm；长度为1.5m的长标石埋深
800mm，出土700mm。标石周围土壤应夯实。
以下关于标石的描述中，说法正确的是（ ）。
A.转弯处的标石应埋设在线路转弯处两条直线段延长线的交叉点上
B.标石有字的一面应面向公路
C.长度为1.5m的长标石埋深700mm，埋出土800mm
D.长途光缆标石编号应以中继段为编号单元
E.当利用固定的标志来标识光（电）缆位置时，可不埋设标识答案：ABDE【背景资料】某施工单位承接了一项传输系统工程。在甲乙两地间新建1条直埋光缆和1个32×10G的DWDM系
统。工程初验前，建设单位要求对光缆路由进行调整，需增设标石如下：标石B后增加1个监测标石B1，标石
C后增加
1个直线标石C1，标石E后增加1个接头标石E1，已埋设的标石标识见图1-2。
【问题】

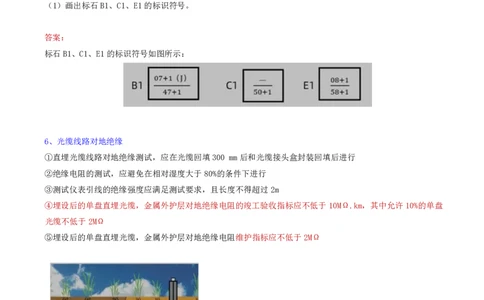

（1）画出标石B1、C1、E1的标识符号。
答案：
标石B1、C1、E1的标识符号如图所示：
6、光缆线路对地绝缘
①直埋光缆线路对地绝缘测试，应在光缆回填300 mm后和光缆接头盒封装回填后进行
②绝缘电阻的测试，应避免在相对湿度大于80%的条件下进行
③测试仪表引线的绝缘强度应满足测试要求，且长度不得超过2m
④埋设后的单盘直埋光缆，金属外护层对地绝缘电阻的竣工验收指标应不低于10MΩ.km，其中允许10%的单盘
光缆不低于2MΩ
⑤埋设后的单盘直埋光缆，金属外护层对地绝缘电阻维护指标应不低于2MΩ【背景资料】 某项目部承揽了一项光缆直埋工程，光缆主要沿国道边水田敷设，沿途及其他地下管线有多条交
越。接续人员整改后，该中继段26盘直埋光缆（单盘盘长2公里）金属护套对地绝缘性能状况如下：
2MΩ＜实测值＜5 MΩ：2盘
5MΩ＜实测值＜10 MΩ：2盘
10MΩ＜实测值＜100MΩ：6盘
100MΩ＜实测值＜500 MΩ：16盘
【问题】
（1）整改后直埋光缆金属套对地绝缘是否满足验收规范？并说明理由。
答案：
整改后的直埋光缆金属套对地绝缘满足验收规范。
理由：
按照验收规范要求，埋设后的单盘直埋光缆，金属外护层对地绝缘电阻的竣工验收指标应不低于10MΩ.km，其
中允许10%的单盘光缆不低于2MΩ。案例中单盘光缆对地绝缘电阻大于10MΩ.Km的数量为92.3%，大于90%且
2~5MΩ为2盘占2/26=7.69%，未超过10%。
