P78~80 2.3 桥梁支座施工
支座在一建市政专业考核频次并不高，2024年考核到了支座分部工程中的垫石，考试
形式是识图。

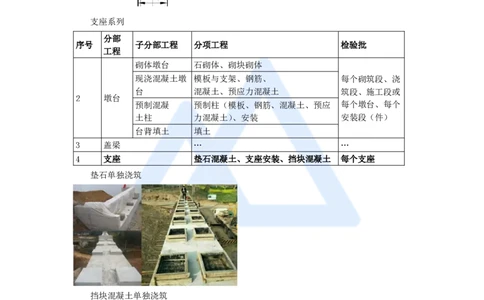

支座系列
分部
序号 子分部工程 分项工程 检验批
工程
砌体墩台 石砌体、砌块砌体
现浇混凝土墩 模板与支架、钢筋、 每个砌筑段、浇
台 混凝土、预应力混凝土 筑段、施工段或
2 墩台
预制混凝 预制柱（模板、钢筋、混凝土、预应 每个墩台、每个
土柱 力混凝土）、安装 安装段（件）
台背填土 填土
3 盖梁 … …
4 支座 垫石混凝土、支座安装、挡块混凝土 每个支座
垫石单独浇筑
挡块混凝土单独浇筑
1
www.haixue.com嗨学网 | 职业价值点亮者
2.3.1 支座类型
1. 桥梁支座的作用
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥跨结构和垫石之
间，它能将桥梁上部结构承受的荷载和变形（位移和转角）可靠地传递给桥梁下部结构，
是桥梁的重要传力装置。
拓展：支座具有一定的减震和抗震效果。
桥梁支座的功能要求：首先支座必须具有足够的承载能力，以保证可靠地传递支座反
力（竖向力和水平力）；其次支座对桥梁变形的约束尽可能小，以适应梁体自由伸缩和转动
的需要；另外支座还应便于安装、养护和维修，必要时可以进行更换。
【2017年二建案例真题一】
背景资料：某公司承建一座城市桥梁。该桥上部结构为6×20m简支预制预应力混凝土
空心板梁，每跨设置边梁2片，中梁24片；下部结构为盖梁及φ1000mm圆柱式墩，重力
式U型桥台，基础均采用φ1200mm钢筋混凝土钻孔灌注桩。桥墩构造如下图所示。
桥墩构造示意图（单位：mm）
2
www.haixue.com嗨学网 | 职业价值点亮者
【问题】
1. 写出上图中构件A的名称，并说明构件A在桥梁结构中的作用。
2. 列式计算上图中构件A在桥梁中的总数量。
1. 写出上图中构件A的名称，并说明构件A在桥梁结构中的作用。
【参考答案】
（1）构件A的名称：支座。
（2）构件A（支座）的作用：将桥梁上部结构承受的荷载和变形（位移和转角）可靠
地传递给桥梁下部结构，是桥梁的重要传力装置；并具备减震和抗震能力。

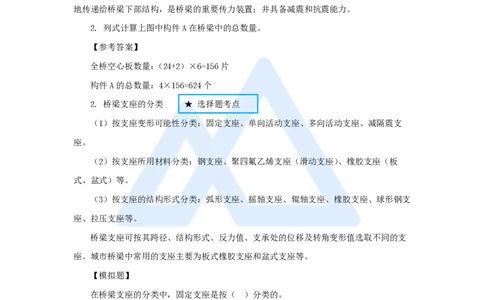

2. 列式计算上图中构件A在桥梁中的总数量。
【参考答案】
全桥空心板数量：（24+2）×6=156片
构件A的总数量：4×156=624个
2. 桥梁支座的分类 ★ 选择题考点
（1）按支座变形可能性分类：固定支座、单向活动支座、多向活动支座、减隔震支
座。
（2）按支座所用材料分类：钢支座、聚四氟乙烯支座（滑动支座）、橡胶支座（板
式、盆式）等。
（3）按支座的结构形式分类：弧形支座、摇轴支座、辊轴支座、橡胶支座、球形钢支
座、拉压支座等。
桥梁支座可按其跨径、结构形式、反力值、支承处的位移及转角变形值选取不同的支
座。城市桥梁中常用的支座主要为板式橡胶支座和盆式支座等。
【模拟题】
在桥梁支座的分类中，固定支座是按（ ）分类的。
A. 变形可能性
B. 结构形式
C. 价格的高低
D. 所用材料
【答案】A
2.3.2 支座施工技术
1. 常用桥梁支座施工
3
www.haixue.com嗨学网 | 职业价值点亮者
1）支座产品
（1）支座属于桥梁专用产品，应由具有相应资质的专业厂家制造。支座的规格、性能
应符合设计要求，且应符合相应产品标准的规定。进场时应进行抽检。
（2）支座进场后，应对其规格、数量、产品合格证、出厂性能试验报告等进行检查；
对有包装箱保护的支座，应开箱检查并按装箱单核对其规格、部件数量等，无误后重新装
入包装箱内封存。检查活动支座时，不得损伤改性聚四氟乙烯板和不锈钢冷轧钢板，同时
检查凹槽内是否已注满硅脂。支座检查时不得随意拆卸其上的固定件。

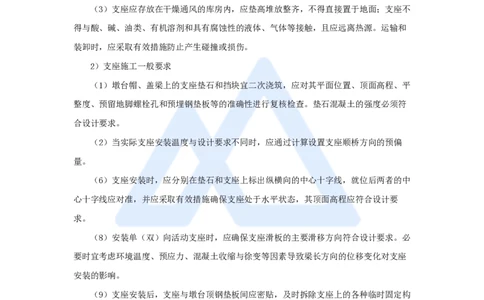

（3）支座应存放在干燥通风的库房内，应垫高堆放整齐，不得直接置于地面；支座不
得与酸、碱、油类、有机溶剂和具有腐蚀性的液体、气体等接触，且应远离热源。运输和
装卸时，应采取有效措施防止产生碰撞或损伤。
2）支座施工一般要求
（1）墩台帽、盖梁上的支座垫石和挡块宜二次浇筑，应对其平面位置、顶面高程、平
整度、预留地脚螺栓孔和预埋钢垫板等的准确性进行复核检查。垫石混凝土的强度必须符
合设计要求。
（2）当实际支座安装温度与设计要求不同时，应通过计算设置支座顺桥方向的预偏
量。
（6）支座安装时，应分别在垫石和支座上标出纵横向的中心十字线，就位后两者的中
心十字线应对准，并应采取有效措施确保支座处于水平状态，其顶面高程应符合设计要
求。
（8）安装单（双）向活动支座时，应确保支座滑板的主要滑移方向符合设计要求。必
要时宜考虑环境温度、预应力、混凝土收缩与徐变等因素导致梁长方向的位移变化对支座
安装的影响。
（9）支座安装后，支座与墩台顶钢垫板间应密贴，及时拆除支座上的各种临时固定构
件和装置，全面核对检查支座的形式、规格和安装方向等是否符合设计要求。
（10）支座安装后，应及时对垫石上的预留螺栓孔采用微膨胀灌浆材料进行填充密
实，灌浆材料宜采用环氧树脂砂浆、水泥基座灌浆材料等。
3）板式橡胶支座
（1）支座安装前应将垫石顶面清理干净，采用干硬性水泥砂浆抹平，顶面标高应符合
设计要求。
（2）支座安装时，应对其顶面和底面进行检查核对，避免反置。对矩形滑板支座，应
4
www.haixue.com嗨学网 | 职业价值点亮者
按产品表面标注的顺桥向和横桥向的方向进行安装。
（3）梁、板安放时应位置准确，且与支座密贴。如就位不准或与支座不密贴时，必须
重新起吊，采取垫钢板等措施，并应使支座位置控制在允许偏差内。不得使用撬棍移动
梁、板。
4）盆式橡胶支座
（1）现浇梁盆式橡胶支座安装
（2）预制梁盆式橡胶支座安装
① 预制梁在生产过程中按照设计位置预先将支座上钢板预埋至梁体内。
② 在施工现场吊装前，将支座固定在预埋钢板上并用螺栓拧紧。
③ 预制梁缓慢吊起，将支座下锚杆对准盖梁上预留孔，缓慢地落梁至临时支撑上，安
装支座的同时，在盖梁上安装支座灌浆模板，进行支座灌浆作业。
④ 支座安装结束，检查是否有漏浆处，并拆除各支座上、下连接钢板及螺栓。
5
www.haixue.com嗨学网 | 职业价值点亮者
小结：
桥梁支座选择题考点多一些，后期案例多会围绕着材料检查验收、图形名称、作用等
二建曾经涉及的点，以及质量部分介绍的主要控制项目等进行考核。
