案例（三）
背景材料：
某单位承建一条水泥混凝土道路工程，道路全长1.2km，混凝土标号C30。项目部编制了混凝土道路路面浇筑施工
方案，方案中对各个施工环节做了细致的部署。
在道路基层验收合格后，水泥混凝土道路面层施工前，项目部把混凝土道路面层浇筑的工艺流程对施工班组做了
详细的交底如下：安装模板→装设拉杆与传力杆→混凝土拌和与①→凝土摊铺与②→③→混凝土养护→④→开放

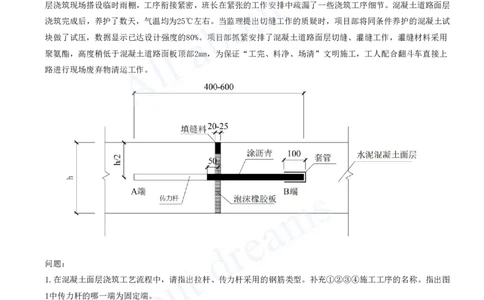

交通。其中特别对胀缝节点部位的技术交底如图1所示。
在混凝土道路面层浇时天气发生变化，为了保证工程质量，项目部紧急启动雨季突击施工预案，在混凝土道路面
层浇筑现场搭设临时雨棚，工序衔接紧密，班长在紧张的工作安排中疏漏了一些浇筑工序细节。混凝土道路面层
浇筑完成后，养护了数天，气温均为25℃左右。当监理提出切缝工作的质疑时，项目部将同条件养护的混凝土试
块做了试压，数据显示已达设计强度的80%。项目部抓紧安排了混凝土道路面层切缝、灌缝工作，灌缝材料采用
聚氨酯，高度稍低于混凝土道路面板顶部2mm，为保证“工完、料净、场清”文明施工，工人配合翻斗车直接上
路进行现场废弃物清运工作。
问题：
1.在混凝土面层浇筑工艺流程中，请指出拉杆、传力杆采用的钢筋类型。补充①②③④施工工序的名称。指出图
1中传力杆的哪一端为固定端。
2.为保证混凝土面层的雨季施工质量，请补充混凝土浇筑时所疏漏的工序细节。
3.请指出混凝土面层切缝、灌缝时的不当之处，并改正。
4.当混凝土强度达设计强度80%时能否满足翻斗车上路开展运输工作？说明理由。
1.（1）拉杆采用的是螺纹钢筋；传力杆采用的是光圆钢筋；
（2）①是运输；②是振捣；③混凝土拉毛与切缝；④填缝。
（3）A端为固定端。
2.疏漏的工序细节：[注：天一文化专有版权，未经许可不可转发或复印传播]
①浇筑混凝土前，检查基层，确保基层湿润无积水；
②安排在不雨天进行浇筑；
③集中力量分段浇筑；
④完善排水系统；一旦发现积水立即排除；
⑤勤测粗细集料的含水率，适时调整加水量，保证配合比准确，确保浇筑时混凝土的质量；
3.（1）不当之处一：切缝时，混凝土强度达到设计强度的80%；
改正：切缝宜在水泥混凝土强度达到设计强度25%-30%时进行。
不当之处二：环境温度为25℃时，灌缝高度稍低于混凝土道路面板顶部2mm。
改正：25℃属于常温，常温灌缝时灌缝料宜与板面平。

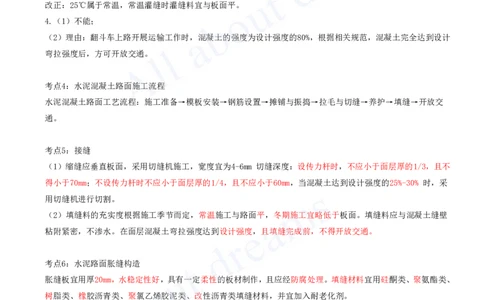

4.（1）不能；
（2）理由：翻斗车上路开展运输工作时，混凝土的强度为设计强度的80%，根据相关规范，混凝土完全达到设计
弯拉强度后，方可开放交通。
考点4：水泥混凝土路面施工流程
水泥混凝土路面工艺流程：施工准备→模板安装→钢筋设置→摊铺与振捣→拉毛与切缝→养护→填缝→开放交
通。
考点5：接缝
（1）缩缝应垂直板面，采用切缝机施工，宽度宜为4-6mm 切缝深度：设传力杆时，不应小于面层厚的1/3，且不
得小于70mm；不设传力杆时不应小于面层厚的1/4，且不应小于60mm，当混凝土达到设计强度的25%-30% 时，采
用切缝机进行切割。
（2）填缝料的充实度根据施工季节而定，常温施工与路面平，冬期施工宜略低于板面。填缝料应与混凝土缝壁
粘附紧密，不渗水。在面层混凝土弯拉强度达到设计强度，且填缝完成前，不得开放交通。
考点6：水泥路面胀缝构造
胀缝板宜用厚20mm，水稳定性好，具有一定柔性的板材制作，且应经防腐处理。填缝材料宜用硅酮类、聚氨酯类、
树脂类、橡胶沥青类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加入耐老化剂。
（口诀：鬼改橡树下聚）
考点7：开放交通
在混凝土达到设计弯拉强度40%以后，可允许行人通过。混凝土完全达到设计弯拉强度（100%）且填缝完成后，
方可开放交通。
考点8：冬期施工高温施工条件[注：天一文化专有版权，未经许可不可转发或复印传播]
冬期施工：当施工现场日平均气温连续5d稳定低于5℃，或最低环境气温低于-3℃时，应视为进入冬期施工。
高温期施工：气温高于30℃，混凝土拌合物温度在30~35℃ 、同时空气相对湿度小于80%时，应按高温期施工的
规定进行。
考点9：基层施工冬期施工质量控制
（1）石灰及石灰粉煤灰稳定土（粒料、钢渣）类基层，宜在进入冬期前30-45d停止施工，不应在冬期施工。
（2）水泥稳定土（粒料）类基层，宜在进入冬期前15-30d 停止施工。当上述材料养护期进入冬期时，应在基层
施工时向基层材料中掺入防冻剂。

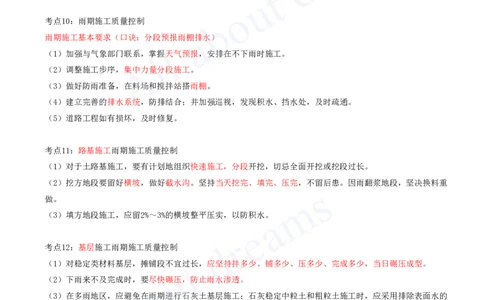

考点10：雨期施工质量控制
雨期施工基本要求（口诀：分段预报雨棚排水）
（1）加强与气象部门联系，掌握天气预报，安排在不下雨时施工。
（2）调整施工步序，集中力量分段施工。
（3）做好防雨准备，在料场和搅拌站搭雨棚。
（4）建立完善的排水系统，防排结合；并加强巡视，发现积水、挡水处，及时疏通。
（5）道路工程如有损坏，及时修复。
考点11：路基施工雨期施工质量控制
（1）对于土路基施工，要有计划地组织快速施工，分段开挖，切忌全面开挖或挖段过长。
（2）挖方地段要留好横坡，做好截水沟。坚持当天挖完、填完、压完，不留后患。因雨翻浆地段，坚决换料重
做。
（3）填方地段施工，应留2%～3%的横坡整平压实，以防积水。
考点12：基层施工雨期施工质量控制
（1）对稳定类材料基层，摊铺段不宜过长，应坚持拌多少、铺多少、压多少、完成多少，当日碾压成型。
（2）下雨来不及完成时，要尽快碾压，防止雨水渗透。
（3）在多雨地区，应避免在雨期进行石灰土基层施工；石灰稳定中粒土和粗粒土施工时，应采用排除表面水的
措施，防止集料过分潮湿，并应保护石灰免遭雨淋。
（4）雨期施工水泥稳定土，特别是水泥土基层时，应特别注意天气变化，防止水泥和混合料遭雨淋。降雨时应
停止施工，已摊铺的水泥混合料应尽快碾压密实。路拌法施工时，应排除下承层表面的水，防止集料过湿。
考点13：水泥路面高温施工规定
（1）严控混凝土的配合比，保证其和易性，必要时可适当掺加缓凝剂，特高温时段混凝土拌合可掺加降温材料
（如冰水）。尽量避开气温过高的时段，可选择早晨、晚间施工。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）加强拌制、运输、浇筑、做面等各工序衔接，尽量使运输和操作时间缩短。
（3）加设临时罩棚，避免混凝土面板遭日晒，减少蒸发量，及时覆盖，加强养护，多洒水，保证正常硬化过程。
（4）采用洒水覆盖保湿养护时，应控制养护水温与混凝土面层表面的温差不大于12 ℃,不得采用冰水或冷水养
护以免造成骤冷而导致表面开裂。
（5）高温期水泥混凝土路面切缝宜比常温施工提前。
考点14：水泥路面冬期施工措施
（1）当施工现场环境日平均气温连续5d稳定低于5℃，或最低气温低于-3℃时，宜停止施工。
（2）拌合物中不得使用带有冰雪的砂、石料，可加防冻剂、早强剂，搅拌时间适当延长。
（3）混凝土板弯拉强度低于1MPa或抗压强度低于5MPa时，不得受冻。
（4）混凝土板浇筑前，基层应无冰冻、不积冰雪，摊铺混凝土时气温不低于5℃。
（5）尽量缩短各工序时间，快速施工。成型后，及时覆盖保温层，减缓热量损失。

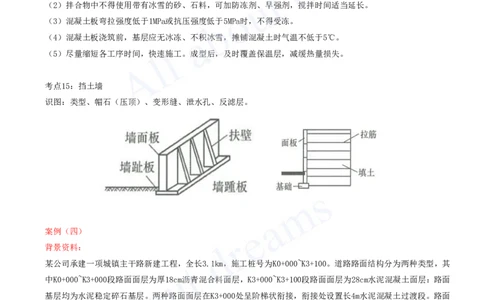

考点15：挡土墙
识图：类型、帽石（压顶）、变形缝、泄水孔、反滤层。
案例（四）
背景资料：
某公司承建一项城镇主干路新建工程，全长3.1km，施工桩号为K0+000~K3+100。道路路面结构分为两种类型，其
中K0+000~K3+000段路面面层为厚18cm沥青混合料面层，K3+000~K3+100段路面面层为28cm水泥混凝土面层：路面
基层均为水泥稳定碎石基层。两种路面面层在K3+000处呈阶梯状衔接，衔接处设置长4m水泥混凝土过渡段。路面
衔接段结构如图1所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
施工过程中发生如下事件：
事件一：在K0+550~K0+610路段有一座废弃池塘，深约2m。处置方案为清淤后换填级配砂砾，再利用挖方段土方
填筑至设计标高。施工前项目部对填方用土进行了液限、塑限和CBR试验。
事件二：水泥混凝土路面及过渡段铺筑完成后，养护达到可开放交通条件时，再分层摊铺衔接处沥青混合料面层。
为确保过渡段面层衔接紧密，横缝连接平顺，项目部采取了相应的施工工艺措施。
事件三：在K2+200填方坡脚处有10kV电力架空线线杆，由于线路迁移滞后，路基施工时项目部对线杆采取了安全
保护措施。
问题：
1.写出图中A、B、C的名称。
2.写出图中D的名称及采用的材料。
3.填方段用土还应做哪些试验?
4.写出连接处过渡段处理措施。
5.写出电线杆处的防护措施。
答案：
1.A：拉杆；B：传力杆；C：胀缝
2.D：下封层；改性沥青或改性乳化沥青。
3.天然含水量试验、标准击实试验。
4.连接处过渡段处理措施：面层接缝处涂刷粘层油；过渡段接缝处混凝土留置台阶，设置拉杆。[注：天一文化专有版权，未经许可不可转发或复印传播]
5.采用斜撑加固电线杆；线杆周围设置防撞设施；悬挂警示标志、警示灯；专人监护。
考点16：水泥路面与桥梁衔接（案例实操考点补充）
考点17：水泥路面与隧道衔接（案例实操考点补充）[注：天一文化专有版权，未经许可不可转发或复印传播]
考点18：水泥路面与沥青路面衔接（案例实操考点补充）
考点19：新旧沥青路面搭接处理图（案例实操考点补充）[注：天一文化专有版权，未经许可不可转发或复印传播]
总结：
道路与桥梁结合（桥台作用及识图、伸缩缝作用及识图、桥头搭板识图、锥形护坡识图、台背路堤填土加筋、减
少沉降措施、桩基相关考点）
水泥路面（平面图识图、胀缝详图识图、接缝相关考点、路基基层冬雨期施工措施）
道路与管道结合（明挖放坡沟槽、平面图标高换算沟槽深度计算、横向断面图槽底开挖宽度计算坡顶宽度计算、
排水管道施工流程、功能性试验）
道路与海绵城市（透水铺装、渗透塘、渗透管渠）
道路与综合管廊（明挖基坑通用考点、综合管廊布置位置、综合管廊断面布置、综合管廊回填、综合管廊主体结
构施工通用考点）
