1.1.2 水利水电工程施工测量的要求
1.1 水利水电工程勘测
1.1.1 测量仪器的使用
1.1.2 水利水电工程施工测量的要求
1.1.3 水利水电工程地质与水文地质条件及分析
考情分析：
单选题：2010(1)，2011(1)，2014(1)，2016(1)，
2019(1)，2022(1)，2023(1)；
多选题：2009(1)，2013(1)，2021(1)；
案例题：2009(1)，2016(1)。
一、二建教材重复程度：50%。
二、

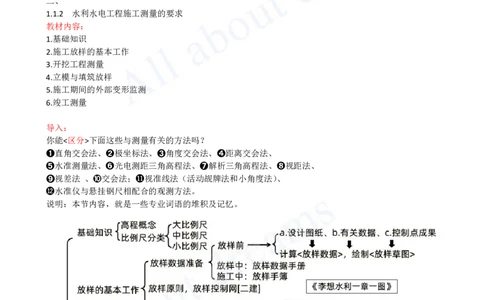

1.1.2 水利水电工程施工测量的要求
教材内容：
1.基础知识
2.施工放样的基本工作
3.开挖工程测量
4.立模与填筑放样
5.施工期间的外部变形监测
6.竣工测量
导入：
你能<区分>下面这些与测量有关的方法吗？
➊直角交会法、➋极坐标法、➌角度交会法、➍距离交会法、
➎水准测量法、➏光电测距三角高程法、➐解析三角高程法、➑视距法、
➒视差法 、➓交会法；⓫视准线法（活动觇牌法和小角度法）、
⓬水准仪与悬挂钢尺相配合的观测方法。
说明：本节内容，就是一些专业词语的堆积及记忆。[注：天一文化专有版权，未经许可不可转发或复印传播]
<李>解万岁：
➎水准测量法、➏光电测距三角高程法、➐解析三角高程法和视距法、➑视差法 、➒交会法；➓视准线法（活
动觇牌法和小角度法）。
基本原理就是<三角函数>反复叠加使用。
对边 对
比
； 。
邻边 边
斜
= =
建议：掌握几个简单的数学公式知道基本原理就可以了，不要花太多时间研究操作步骤。

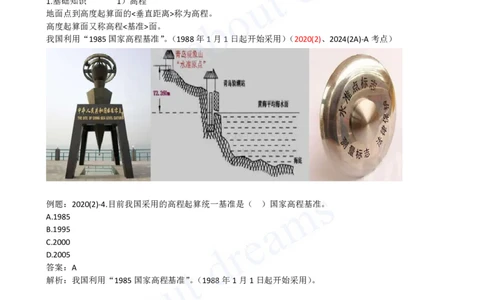

1.基础知识 1）高程
地面点到高度起算面的<垂直距离>称为高程。
高度起算面又称高程<基准>面。
我国利用“1985国家高程基准”。（1988年1月1日起开始采用）（2020(2)、2024(2A)-A考点）
例题：2020(2)-4.目前我国采用的高程起算统一基准是（ ）国家高程基准。
A.1985
B.1995
C.2000
D.2005
答案：A
解析：我国利用“1985国家高程基准”。（1988年1月1日起开始采用）。
2）地图的比例尺及比例尺精度
比例尺表示形式有两种：数字比例尺、图示比例尺。
（1）数字比例尺
地形图比例尺分为三类：（2024(2A)-B考点）
①大比例尺（1万以内）； （2010(2)考点）
②中比例尺（10万以内）； （2012(2)，2021(1)考点）
③小比例尺（100万以内）。
（教材，P5＋84＋88＋88＋198＋210＋391，枚举）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题1：2012(2)-3.下列地形图数字比例尺中，属于中比例尺的是（ ）。
A.1:500
B.1:5000
C.1:50000
D.1:500000
答案：C（本题也是2021(1)-21选择题）
解析：地形图比例尺分为三类：①大比例尺（1万以内）； ②中比例尺（10万以内）；③小比例尺（100万以
内）。
例题2：2010(2)-2.按比例尺分类，1:10000地形图属于（ ）比例尺地形图。
A.大
B.较大
C.中
D.小
答案：A
解析：
地形图比例尺分为三类：①大比例尺（1万以内）； ②中比例尺（10万以内）；③小比例尺（100万以内）。
（2）图示比例尺
内容略...
1.1.2 水利水电工程施工测量的要求

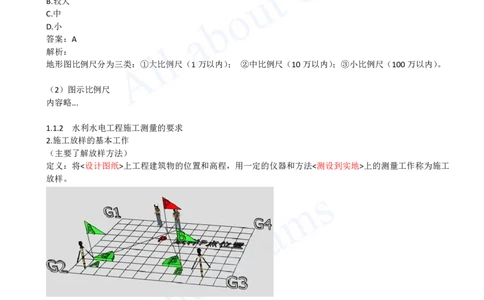

2.施工放样的基本工作
（主要了解放样方法）
定义：将<设计图纸>上工程建筑物的位置和高程，用一定的仪器和方法<测设到实地>上的测量工作称为施工
放样。
1）放样数据准备
（1）应根据<Ⓐ设计图纸>和<Ⓑ有关数据>及使用的<Ⓒ控制点成果>（2016(1)考点）计算（➊放样数据），绘
制（➋放样草图）。
（2）应将施工区域内的平面控制点、高程控制点、轴线点、测站点等测量成果，以及设计图纸中工程部位的
各种坐标（桩号）、方位、尺寸等几何数据编制成（➌放样数据手册），供放样人员使用。
（3）现场放样所取得的测量数据，应记录在规定的（➍放样手簿）中。
1.1.2 水利水电工程施工测量的要求
例题：2016(1)-1.施工测量计算依据是（ ）。
A.测量手册
B.测量手簿[注：天一文化专有版权，未经许可不可转发或复印传播]
C.控制点成果
D.测量数据
答案：C
解析：应根据<Ⓐ设计图纸>和<Ⓑ有关数据>及使用的<Ⓒ控制点成果>计算（➊放样数据），绘制（➋放样草图）。

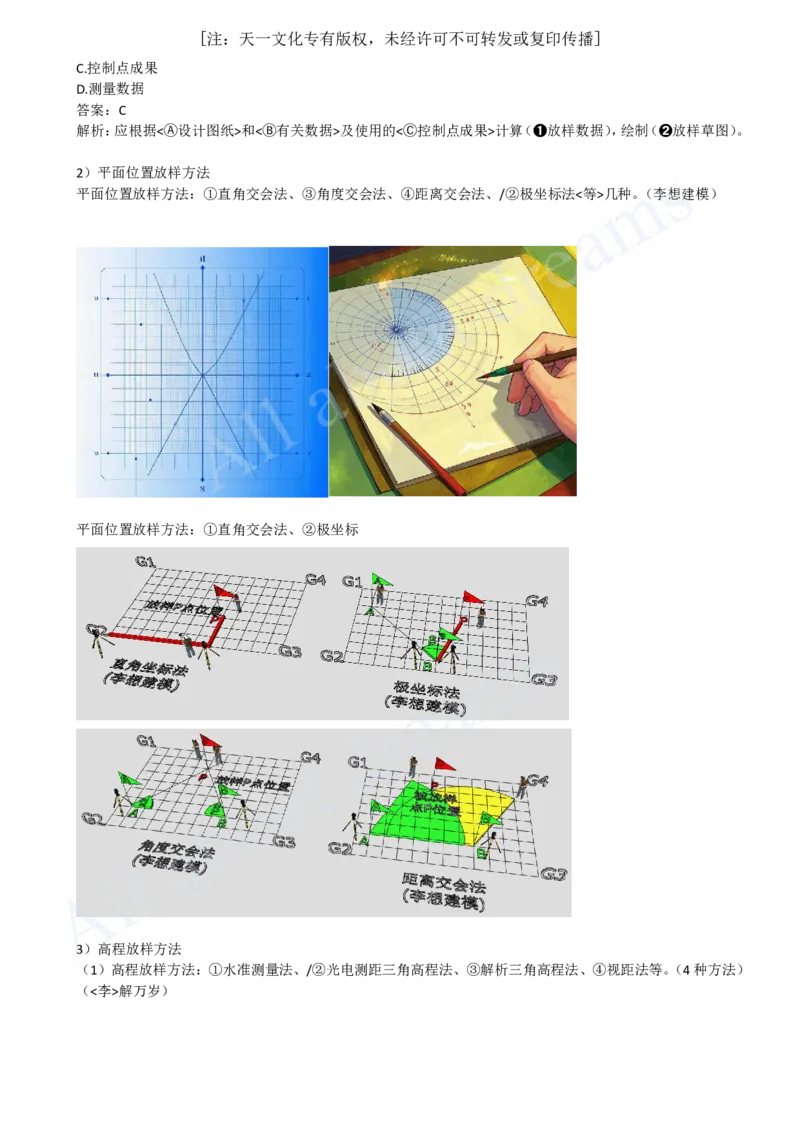

2）平面位置放样方法

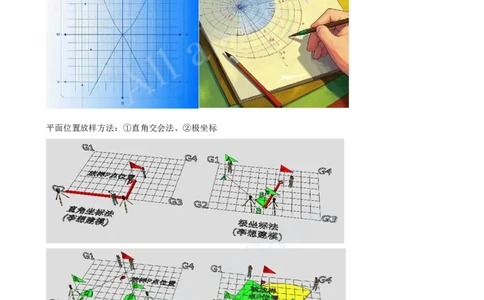

平面位置放样方法：①直角交会法、③角度交会法、④距离交会法、/②极坐标法<等>几种。（李想建模）
平面位置放样方法：①直角交会法、②极坐标
3）高程放样方法
（1）高程放样方法：①水准测量法、/②光电测距三角高程法、③解析三角高程法、④视距法等。（4种方法）
（<李>解万岁）[注：天一文化专有版权，未经许可不可转发或复印传播]
①水准测量法
1.1.2 水利水电工程施工测量的要求
<李>解万岁：
②光电测距三角高程法、③解析三角高程法、④视距法。
（此三角非彼三角，这个三角“三角函数”的三角）
光电测距三角高程法
解析三角高程法
两类要求：
（2）精度要求高时：误差要求不大于±10mm的部位，应采用<水准测量法>。（2024(2B)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）精度要求低时：采用经纬仪代替水准仪进行工程放样时，应注意以下两点：①放样点离高程控制点不得
大于50m。②必须用正倒镜置平法读数，并取正倒镜读数的平均值进行计算。
4）仪器、工具的检验
（1）放样使用仪器检验的内容
经纬仪检验：①三轴误差、②指标差、③光学对中误差；
水准仪检验：i角；
光电测距仪：①照准误差（相位不均匀误差）、②偏调误差（三轴平行性）、③加常数、④乘常数；
一般<每年>进行一次检验。
