1.1.2 水利水电工程施工测量的要求
3.开挖工程测量
其实就是把（x，y，z）标注到图形中，然后标注过程中要遵循一些要求。

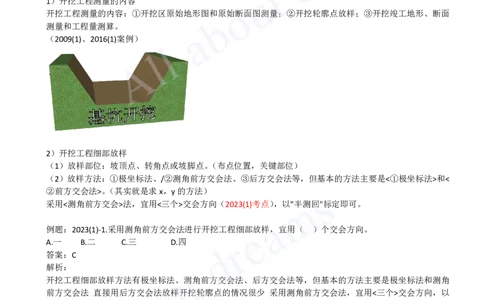

1）开挖工程测量的内容
开挖工程测量的内容：①开挖区原始地形图和原始断面图测量；②开挖轮廓点放样；③开挖竣工地形、断面
测量和工程量测算。
（2009(1)、2016(1)案例）
2）开挖工程细部放样
（1）放样部位：坡顶点、转角点或坡脚点。（布点位置，关键部位）
（2）放样方法：①极坐标法、/②测角前方交会法、③后方交会法等，但基本的方法主要是<①极坐标法>和<
②前方交会法>。（其实就是求x，y的方法）
采用<测角前方交会>法，宜用<三个>交会方向（2023(1)考点），以"半测回"标定即可。
例题：2023(1)-1.采用测角前方交会法进行开挖工程细部放样，宜用（ ）个交会方向。
A.一 B.二 C.三 D.四
答案：C
解析：
开挖工程细部放样方法有极坐标法、测角前方交会法、后方交会法等，但基本的方法主要是极坐标法和测角
前方交会法 直接用后方交会法放样开挖轮廓点的情况很少 采用测角前方交会法，宜用<三个>交会方向，以
“半测回”标定即可。用极坐标法放样开挖轮廓点，测站点必须靠近放样点。
（3）距离丈量方法
①用钢尺或经过比长的皮尺丈量。（最靠谱，量出来的距离）
②用视距法测定，其视距长度不应大于50m。预裂爆破放样，不宜采用视距法。（2009(1)考点）（不靠谱，算
出来的距离）

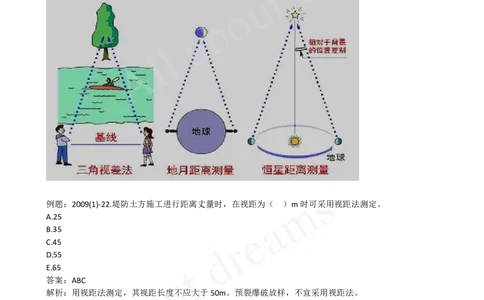

③用视差法测定，端点法线长度不应大于70m。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2009(1)-22.堤防土方施工进行距离丈量时，在视距为（ ）m时可采用视距法测定。
A.25
B.35
C.45
D.55
E.65
答案：ABC
解析：用视距法测定，其视距长度不应大于50m。预裂爆破放样，不宜采用视距法。
④细部点的高程放样：用支线水准，光电测距三角高程或经纬仪置平测高法。（其实就是求Z的方法）
3）断面测量和工程量计算
（1）（时间上）
①开挖<动工前>，必须实测开挖区的<原始>断面图或地形图；
②开挖<过程中>，应定期测量<收方>断面图或地形图；
③开挖工程<结束后>，必须实测<竣工>断面图或<竣工>地形图，作为工程量结算的依据。
（2009(1)、2016(1)案例）
（5）（空间上）
开挖工程量的结算应以测量<收方>的成果为依据。[注：天一文化专有版权，未经许可不可转发或复印传播]
计算中面积计算方法：①解析法、②图解法（求积仪）。（2016(1)案例）（记忆：手机“截图求真相”）
不要<李>我：
解析法：数学公式（面积公式或微积分）或者CAD自动算；
图解法：肝元法（伤肝）；
求积仪：中二青年好玩方法；（拉风，本质是牛莱公式）。
（6）两次独立测量同一区域的开挖工程量其差值小于5%（岩石）和7%（土方）时，可取中数作为最后值。
（2022(1)考点、2019(gh)案例）
TOP不记忆：万能公式。
基数大×比例小＝基数小×比例大；
公式改版：钱贵×比例小＝钱便宜×比例大。
公式改版：5＋5＝3＋7；

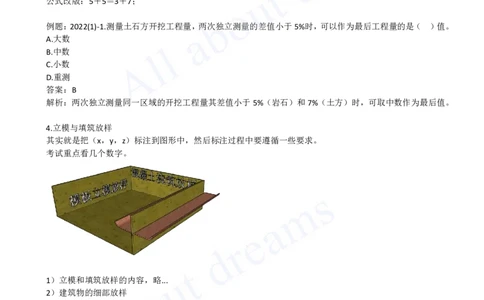

例题：2022(1)-1.测量土石方开挖工程量，两次独立测量的差值小于5%时，可以作为最后工程量的是（ ）值。
A.大数
B.中数
C.小数
D.重测
答案：B
解析：两次独立测量同一区域的开挖工程量其差值小于5%（岩石）和7%（土方）时，可取中数作为最后值。
4.立模与填筑放样
其实就是把（x，y，z）标注到图形中，然后标注过程中要遵循一些要求。
考试重点看几个数字。
1）立模和填筑放样的内容，略...
2）建筑物的细部放样
（1）混凝土建筑物立模细部轮廓点的放样位置，以距设计线0.2~0.5m为宜。土石坝填筑点，可按设计位置
测设。
3）建筑物立模放样点的检查
（4）建筑物基础块（第一层）轮廓点的放样，必须全部采用相互独立的方法进行检核。
放样和检核点位之差不应大于√2m（m为轮廓点的测量放样中误差）。
4）填筑工程量测算
（4）两次独立测量同一工程，其测算体积之较差，在小于该体积的3%时，可取中数作为最后值。
5.施工期间的外部变形监测
1）监测的内容
①施工区的滑坡观测；[注：天一文化专有版权，未经许可不可转发或复印传播]
②高边坡开挖稳定性监测；
③围堰的水平位移和沉陷观测；
④临时性的基础沉陷（回弹）和裂缝监测等。
◇精度应不低于四等网的标准。（2013(1)-A考点）
2）选点与埋设

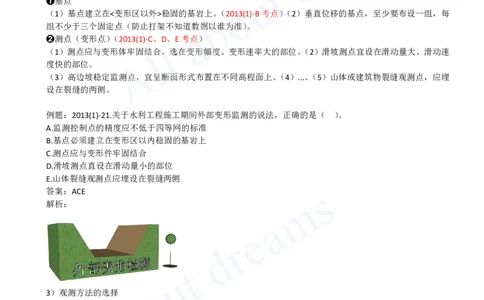

➊基点
（1）基点建立在<变形区以外>稳固的基岩上。（2013(1)-B考点）（2）垂直位移的基点，至少要布设一组，每
组不少于三个固定点（防止打架不知道数据以谁为准）。
➋测点（变形点）（2013(1)-C、D、E考点）
（1）测点应与变形体牢固结合，选在变形幅度、变形速率大的部位。（2）滑坡测点宜设在滑动量大、滑动速
度快的部位。
（3）高边坡稳定监测点，宜呈断面形式布置在不同高程面上。（4）...。（5）山体或建筑物裂缝观测点，应埋
设在裂缝的两侧。
例题：2013(1)-21.关于水利工程施工期间外部变形监测的说法，正确的是（ ）。
A.监测控制点的精度应不低于四等网的标准
B.基点必须建立在变形区以内稳固的基岩上
C.测点应与变形件牢固结合
D.滑坡测点直设在滑动量小的部位
E.山体裂缝观测点应埋设在裂缝两侧
答案：ACE
解析：
3）观测方法的选择
➊滑坡、高边坡稳定监测采用<交会法>；（2019(1)考点）
➋水平位移监测采用<视准线法>（活动觇牌法和小角度法）；（2014(1)考点）
➌垂直位移观测，宜采用<水准观测法>，也可采用满足精度要求的光电测距三角高程法；（2011(1)、2018(1)
考点）
➍地基回弹宜采用<水准仪与悬挂钢尺>相配合的观测方法。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题1：2014(1)-6.围堰水平位移监测宜采用（ ）。
A.交会法
B.视准线法
C.水准观测法
D.光电测距三角高程法
答案：B
解析：①滑坡、高边坡稳定监测采用<交会法>；
②水平位移监测采用<视准线法>（活动觇牌法和小角度法）；
③垂直位移观测，宜采用<水准观测法>，也可采用满足精度要求的光电测距三角高程法；
例题2：2011(1)-6.土坝工程施工期间的垂直位移观测宜采用（ ）。
A.交会法
B.水准观测法
C.活动觇牌法
D.视准线法
答案：B
解析：①滑坡、高边坡稳定监测采用<交会法>；
②水平位移监测采用<视准线法>（活动觇牌法和小角度法）；
③垂直位移观测，宜采用<水准观测法>，也可采用满足精度要求的光电测距三角高程法；
例题3：2019(1)-1.高边坡稳定监测宜采用（ ）。
A.视准线法
B.水准观测法
C.交会法
D.三角高程法
答案：C
解析：①滑坡、高边坡稳定监测采用<交会法>；
②水平位移监测采用<视准线法>（活动觇牌法和小角度法）；
③垂直位移观测，宜采用<水准观测法>，也可采用满足精度要求的光电测距三角高程法；
6.竣工测量
5）测量误差
1）误差产生的<原因>
在实际工作中真值不易测定，一般把某一量的准确值与其近似值之差也称为误差。
（1）人的原因；
（2）仪器的原因；
（3）外界环境的影响。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.1.2 水利水电工程施工测量的要求
6.竣工测量 5）测量误差
（2）误差的分类与处理原则（2010[福建](2)考点）
误差按其产生的原因和对观测结果影响性质的不同，可以分为系统误差、偶然误差和粗差<三>类。（2024(2B)
考点）
①系统误差：出现的误差在符号和数值上都相同，或按<一定的规律>变化，这种误差称为“系统误差”。
②偶然误差：误差出现的符号和数值大小都不相同，从表面上看<没有任何规律性>，这种误差称为“偶然误
差”。
③粗差：由于观测者<粗心>或者受到干扰造成的错误（2010(1)考点）。
例题1：2010(1)-2.根据测量误差的分析，由于观测者受到干扰造成的误差属于（ ）。
A.系统误差
B.偶然误差
C.粗差
D.限差
答案：C
解析：
粗差：由于观测者粗心或者受到干扰造成的错误。
例题2：2024(2B)-8.测量误差按其产生的原因和对观测结果的性质不同分为（ ）类。
A.2 B.3
C.4 D.5
答案：B
解析：
误差产生的原因：（1）人的原因； （2）仪器的原因； （3）外界环境的影响。
（我的解析错了，那里错了？）
例题2：2024(2B)-8.测量误差按其产生的原因和对观测结果的性质不同分为（ ）类。
正确解析：
1）误差产生的<原因>：。（1）人的原因；（2）仪器的原因； （3）外界环境的影响。（不努力的入口）
（记忆：<袁仁>国，意外...）
（2）误差的分类：按其产生的原因和对观测<结果>影响性质的不同，可以分为系统、偶然、粗差<三>类。（不
努力的出口）（记忆：<解析>几何。）
小结：一<页>看尽长安花
1.基础知识【➊21比苡；➋10比苡、12比苡、20高1985、24BⒶⒷ综】
2.施工放样的基本工作【➊16依据、➋20B高程方法】
【案例】【➋24BⒸ精度】
3.开挖工程测量【➊09视距、22差值、23交会】
【案例】【➊09测量内容、16测内及方法】
4.立模与填筑放样【无】
5.施工期间的外部变形监测（Ⅰ基点测点）【➊13综】
5.施工期间的外部变形监测（Ⅱ测量方法）【➊11垂直、14水平、18垂直、19高边坡】
6.竣工测量【➊10粗差、➋10闽<分类>、24B分类】
