1.1.3 水利水电工程地质与水文地质条件及分析
1.1 水利水电工程勘测
1.1.1 测量仪器的使用
1.1.2 水利水电工程施工测量的要求
1.1.3 水利水电工程地质与水文地质条件及分析
考情分析：
单选题：2011(1)，2013(1)，2024(1)；
多选题：2012(1)，2019(1)，2022(1B)，2024(1)；
案例题：2010(1)，2014(1)，2015(1)，2021(1)。
一、二建教材重复程度：90%。
教材内容：
1.地质构造及地震
2.边坡的工程地质条件分析
3.土质基坑工程地质问题分析

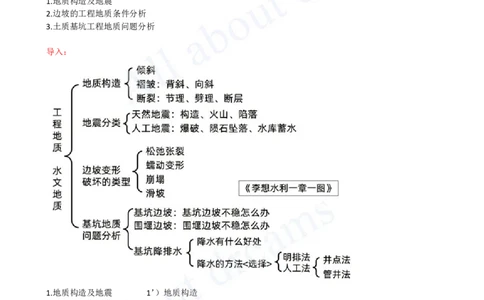

导入：
1.地质构造及地震 1’）地质构造
按<构造形态>分为：➊倾斜构造、➋褶皱构造、➌断裂构造<三种>类型。
➊倾斜构造：无分类。
➋褶皱构造：ⓐ背斜、ⓑ向斜。（2024(1)考点）
➌断裂构造（2019(1)考点）：ⓐ节理（2024(2B)考点）、ⓑ劈理、ⓒ断层。[注：天一文化专有版权，未经许可不可转发或复印传播]

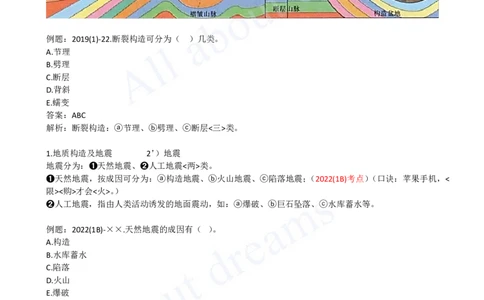

例题：2019(1)-22.断裂构造可分为（ ）几类。
A.节理
B.劈理
C.断层
D.背斜
E.蠕变
答案：ABC
解析：断裂构造：ⓐ节理、ⓑ劈理、ⓒ断层<三>类。
1.地质构造及地震 2’）地震
地震分为：➊天然地震、➋人工地震<两>类。
➊天然地震，按成因可分为：ⓐ构造地震、ⓑ火山地震、ⓒ陷落地震；（2022(1B)考点）（口诀：苹果手机，<
限><购>才会<火>。）
➋人工地震，指由人类活动诱发的地面震动，如：ⓐ爆破、ⓑ巨石坠落、ⓒ水库蓄水等。
例题：2022(1B)-××.天然地震的成因有（ ）。
A.构造
B.水库蓄水
C.陷落
D.火山
E.爆破
答案：ACD
解析：天然地震，按成因可分为：Ⓐ构造地震、Ⓑ火山地震、Ⓒ陷落地震；
2.边坡的工程地质条件分析 1）类型和特征
常见的边坡变形破坏主要有：①松弛张裂、②蠕变、③崩塌、④滑坡<四种>类型。
（2011(2)、2018(2)、2024(2A)考点）
此外尚有塌滑、错落、倾倒等<过渡>类型，
另外泥石流也是一种<边坡破坏>的类型。
（所以教材要修改为，边坡变形破坏类型有：①松弛张裂、②蠕变、③崩塌、④滑坡、⑤泥石流<五种>类型。）
①松弛张裂：产生近似平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙（2020(2)、2022(2B)考点）。
②蠕变：发生（长期缓慢）的塑性变形的现象，有表层蠕动和深层蠕动两种类型。
③崩塌：是指较陡边坡上的岩（土）体（突然脱离）母体崩落、滚动堆积于坡脚的地质现象。有岩崩和土崩。[注：天一文化专有版权，未经许可不可转发或复印传播]
④滑坡：是指边坡岩（土）体主要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象，称为滑坡。分布
最广、危害最大。
例题1：2018(2)-22.水利水电工程中常见的边坡变形破坏类型主要有（ ）等。
A.接触冲刷
B.接触流土
C.崩塌
D.松弛张裂
E.蠕动变形
答案：CDE（本题也是2011(2)考题）
解析：常见的边坡变形破坏主要有：①松弛张裂、②蠕变、③崩塌、④滑坡<四种>类型。

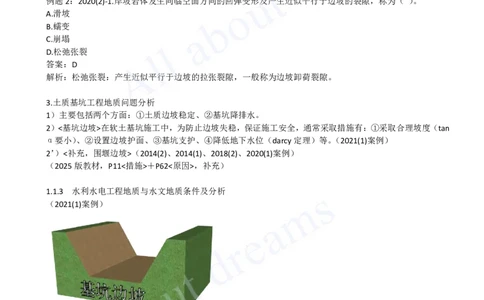

例题2：2020(2)-1.岸坡岩体发生向临空面方向的回弹变形及产生近似平行于边坡的裂隙，称为（ ）。
A.滑坡
B.蠕变
C.崩塌
D.松弛张裂
答案：D
解析：松弛张裂：产生近似平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙。
3.土质基坑工程地质问题分析
1）主要包括两个方面：①土质边坡稳定、②基坑降排水。
2）<基坑边坡>在软土基坑施工中，为防止边坡失稳，保证施工安全，通常采取措施有：①采取合理坡度（tan
α要小）、②设置边坡护面、③基坑支护、④降低地下水位（darcy定理）等。（2021(1)案例）
2’）<补充，围堰边坡>（2014(2)、2014(1)、2018(2)、2020(1)案例）
（2025版教材，P11<措施>＋P62<原因>，补充）
1.1.3 水利水电工程地质与水文地质条件及分析
（2021(1)案例）
（2014(2)、2014(1)、2018(2)、2020(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
1）主要包括两个方面：①土质边坡稳定、②基坑降排水。

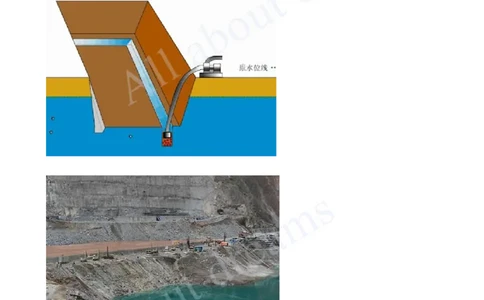

3）软土基坑降排水的目的主要有：
①增加边坡的稳定性；②对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；③对下卧承压含水层的黏性
土基坑，防止基坑底部隆起；④保持基坑土体干燥，方便施工。
4）降排水途径
降排水途径：➊明排法、➋人工降水。
人工降水方式：轻型井点降水、管井井点降水；。
（非人工降水方式）：明排法降水。
（1）明排法的适用条件：
不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层；
基坑地下水位超出基础底板或洞底标高不大于2.0m。
（3）管井降水适用条件（2024(1)考点）
①第四系含水层厚度大于5.0m；
②含水层渗透系数k宜大于1.0m/d。
（2010(1)、2015(1)、2021(1)案例）
（记忆：四一、五一）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2024(1)-23.适合管井井点降水的地基条件有（ ）。
A.黏土、粉质黏土地层
B.基坑边坡不稳易产生流土、流砂的地层
C.地下水位埋藏小于6.0m的粉土地层
D.第四系含水层厚度大于5.0m的地层
E.含水层渗透系数大于1.0m/d的地层
答案：DE
解析：
管井井点降水适用条件：①第四系含水层厚度大于5.0m。②含水层渗透系数宜大于1.0m。
（2）轻型井点降水的适用条件：
➊条件：黏土、粉质黏土、粉土的地层；基坑边坡不稳，易产生流土、流砂、管涌等现象；
➋选择：
地下水位埋藏小于6.0m，宜用<单级>真空点井；
当大于6.0m时，场地条件有限宜用喷射点井、接力点井；场地条件允许宜用<多级>点井。（六一，小孩子打
针）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2010(1)3.2
背景：某泵站枢纽工程由泵站、清污机闸、进水渠、出水渠、公路桥等组成，施工现场地面高程为31.0m~31.4m，
泵站底板建基面高程为20.38m。钻探资料表明，地基18.5m~31.4m 高程范围内为黏土，12.0m~18.5m高程范
围内为中砂，该砂层地下水具有承压性，承压水位为29.5m。承包人在施工技术方案中提出，基坑开挖时需
要采取降水措施，降水方案有管井降水和轻型井点降水两个方案。
问题：2.简要说明基坑开挖时需要降水的理由，指出哪个降水方案较适用于本工程，并说明理由。（选择：①
管井降水、②井点降水）
分析：
现场地面高程为31.0m~31.4m，泵站底板高程为20.38m。
地基18.5m~31.4m高程范围内为黏土，
12.0m~18.5m高程范围内为中砂，该砂层地下水具有承压性，
承压水位为29.5m。
答案：2.
➊降水理由：
该地基承压水位（29.5m）高于建基面（20.38m），建基面以下黏性土隔水层厚度（1.88m）较薄，不满足压重
要求。
➋管井降水方案适用于本工程，理由是中砂地层承压水位较高，涌水量较大。
小结：一<页>看尽长安花
1.地质构造及（Ⅰ地质构造）【➊19断裂、24褶皱、➋24B节理】[注：天一文化专有版权，未经许可不可转发或复印传播]
1.地质构造及地震（Ⅱ地震）【➊22B天然地震】
2.边坡的工程地质分析【➊20张裂、➋11分类、18分类、22B张裂、24A四类】
3.基坑地质问题分析（Ⅰ边坡稳定）【案例】【➊14围堰、20Ⓒ围堰、21基坑、➋14围堰、18Ⓑ原因】
3.基坑地质问题分析（Ⅱ降水）【➊11管井、13管井、24管井】
【案例】【➊10管井、15管井、21图管井】
