第2章 水利水电工程施工水流控制
2.1 施工导流与截流
2.1.2 施工导流方式
考点1：施工导流方式★★★
考点 1 内容 考频指数
一、分期围堰法导流 ※※※
导流方式★★★ 二、一次拦断河床围堰导流 ※※※
三、辅助导流方式 ※※※
施工导流的基本方式可分为分期围堰导流和一次拦断河床围堰导流（又称全段围堰法导流）。
按泄水建筑物型式可分为：明渠导流、隧洞导流、涵管导流、底孔导流、淹没基坑法导流、施工过程中的建
筑物缺口导流以及不同泄水建筑物的组合导流等。[注：天一文化专有版权，未经许可不可转发或复印传播]

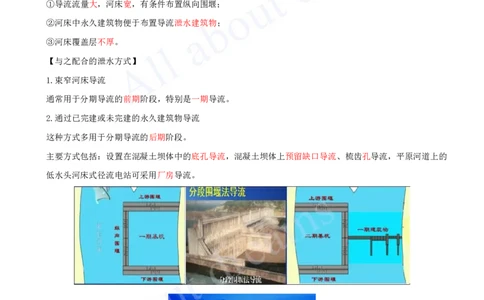

一、分期围堰导流★★★
【适用条件】
①导流流量大，河床宽，有条件布置纵向围堰；
②河床中永久建筑物便于布置导流泄水建筑物；
③河床覆盖层不厚。
【与之配合的泄水方式】
1.束窄河床导流
通常用于分期导流的前期阶段，特别是一期导流。
2.通过已完建或未完建的永久建筑物导流
这种方式多用于分期导流的后期阶段。
主要方式包括：设置在混凝土坝体中的底孔导流，混凝土坝体上预留缺口导流、梳齿孔导流，平原河道上的
低水头河床式径流电站可采用厂房导流。
二、一次拦断河床围堰导流★★★[注：天一文化专有版权，未经许可不可转发或复印传播]
一次拦断河床围堰导流，又称为全段围堰法导流，是指在河床内距主体工程轴线（如大坝、水闸等）上下游
一定的距离，修筑围堰，一次性截断河道，使河道中的水流经河床外修建的临时泄水道或永久泄水建筑物下
泄，故又称河床外导流。
【适用条件】
枯水期流量不大且河道狭窄的河流。

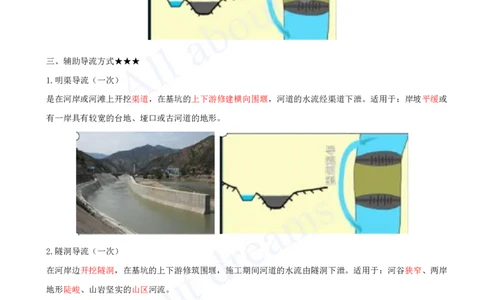

三、辅助导流方式★★★
1.明渠导流（一次）
是在河岸或河滩上开挖渠道，在基坑的上下游修建横向围堰，河道的水流经渠道下泄。适用于：岸坡平缓或
有一岸具有较宽的台地、垭口或古河道的地形。
2.隧洞导流（一次）
在河岸边开挖隧洞，在基坑的上下游修筑围堰，施工期间河道的水流由隧洞下泄。适用于：河谷狭窄、两岸
地形陡峻、山岩坚实的山区河流。
3.涵管导流（一次）
适用于：导流流量较小的河流或只用来担负枯水期的导流。一般在修筑土坝、堆石坝等工程中采用。[注：天一文化专有版权，未经许可不可转发或复印传播]
【单选】在河谷狭窄的山区河流新建拱坝宜选用的施工导流方式是（ ）。
A.明渠导流
B.底孔导流
C.束窄河床导流
D.隧洞导流
答案：D
【单选】下列导流方式中，属于混凝土坝分段围堰法导流方式的是（ ）导流。
A.明渠
B.隧洞
C.涵管
D.底孔
答案：D

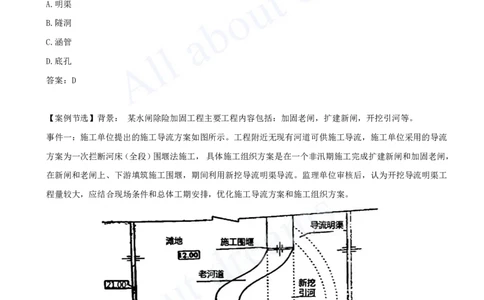

【案例节选】背景： 某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖引河等。
事件一：施工单位提出的施工导流方案如图所示。工程附近无现有河道可供施工导流，施工单位采用的导流
方案为一次拦断河床（全段）围堰法施工，具体施工组织方案是在一个非汛期施工完成扩建新闸和加固老闸，
在新闸和老闸上、下游填筑施工围堰，期间利用新挖导流明渠导流。监理单位审核后，认为开挖导流明渠工
程量较大，应结合现场条件和总体工期安排，优化施工导流方案和施工组织方案。
问题：1.根据事件一，提出适宜的施工导流方案及相应的施工组织方案。
答案：1）应采用分期围堰导流，新建引河和河道互为导流，取消明渠导流方案。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）施工组织方案：先进行新建引河、新建闸施工，利用老河道导流；完工后在老河道上下游进行围堰截流，
利用新河道导流，进行老闸加固；完工后拆除围堰扩建新闸和开挖引河时用老闸进行导流，加固老闸时用新
闸进行导流
2.1.2 施工导流方式
考点1：施工导流方式★★★
内容 考频指数 考查重点
一、分期围堰法导流 ※※※ 适用条件
二、一次拦断河床围堰导流 ※※※ 适用条件
三、辅助导流方式 ※※※ 区别适用环境
2.1.3 截流方法
考点2：截流方法★
考点2 内容 考频指数
截流方法★★ 一、截流方式 ※
【截流方式】
先在龙口建造浮桥或栈桥，由自 ①单宽流量小，最大流速也小，水流条件较好，可以减小对龙
1.平堵
卸汽车等运输工具运来抛投料 口基床的冲刷。 所以特别适用于易冲刷的地基上截流
运来抛投料，以端进法抛投（从 ①流速大、单宽流量大，易产生严重冲刷。
龙口两端或一端下料）进占戗 因此适用于大流量、岩基或覆盖层较薄的岩基河床。
2.立堵
堤，逐 渐束窄龙口，直至全部 ②截流落差不超过 4.0m 时，宜优先选择单戗立堵截流。 截流
拦断 流量大且落差大于 4.0m 时，可采用双戗或多戗立堵截流。
3.混合堵 采用立堵与平堵相结合的方法。有先平堵后立堵和先立堵后平堵两种[注：天一文化专有版权，未经许可不可转发或复印传播]
【单选】在龙口建造浮桥，沿龙口前沿抛投块料，使堆筑戗堤均匀上升的截流方法是（ ）。
A.平堵法
B.立堵法
C.塞堵法
D.盖堵法
答案：A
【单选】首先从龙口两端下料，保护戗堤头部，同时施工护底工程并抬高龙口底槛高程到一定高度，再从龙
口两端抛投块料截断河流的截流方法是（ ）。
A.平堵
B.立堵
C.混合堵
D.抬高底槛
答案：C
内容 考频指数 考点重点
一、截流方式 ※ 平堵、立堵、混合堵
