第4章 城市给水排水处理厂站工程
案例（十二）
背景材料：
某公司中标污水处理厂升级改造工程，处理规模为70万m3/d。其中包括中水处理系统，中水处理系统的配水井为
矩形钢筋混凝土半地下室结构，平面尺寸17.6×14.4m，高11.8m，设计水深9m；底板、顶板厚度分别为1.1m、0.25m。
施工过程中发生了如下事件：
事件一：配水井基坑边坡坡度1：0.7（基坑开挖不受地下水影响），采用厚度6～10cm的细石混凝土护面。配水

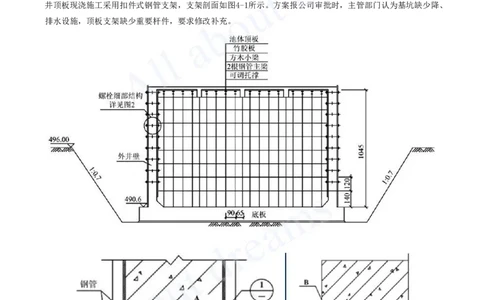

井顶板现浇施工采用扣件式钢管支架，支架剖面如图4-1所示。方案报公司审批时，主管部门认为基坑缺少降、
排水设施，顶板支架缺少重要杆件，要求修改补充。
事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。
事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释[注：天一文化专有版权，未经许可不可转发或复印传播]
料……。项目部针对危险源编制了应急预案，给出了具体预防措施。
事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两
侧）。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单
位提出费用索赔。
问题：
1.图4-1中基坑缺少哪些降排水设施?顶板支架缺少哪些重要杆件?
2.指出图4-2、图4-3中A、B名称，简述本工程采用这种形式螺栓的原因?
3.事件二中，监理工程师为什么会制止现场施工员行为?取消细石混凝土护面应履行什么手续?
4.事件三中，现场的易燃易爆物体危险源还应包括哪些?
5.事件四所造成的损失能否索赔?说明理由。

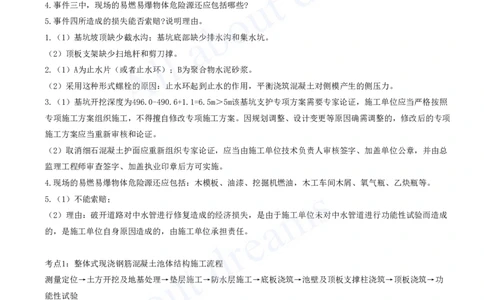

1.（1）基坑坡顶缺少截水沟；基坑底部缺少排水沟和集水坑。
（2）顶板支架缺少扫地杆和剪刀撑。
2.（1）A为止水片（或者止水环）；B为聚合物水泥砂浆。
（2）采用这种形式螺栓的原因：止水环起到止水的作用，平衡浇筑混凝土对侧模产生的侧压力。
3.（1）基坑开挖深度为496.0-490.6+1.1=6.5m＞5m该基坑支护专项方案需要专家论证，施工单位应当严格按照
专项施工方案组织施工，不得擅自修改专项施工方案。因规划调整、设计变更等原因确需调整的，修改后的专项
施工方案应当重新审核和论证。
（2）取消细石混凝土护面应重新组织专家论证，应当由施工单位技术负责人审核签字、加盖单位公章，并由总
监理工程师审查签字、加盖执业印章后方可实施。
4.现场的易燃易爆物体危险源还应包括：木模板、油漆、挖掘机燃油，木工车间木屑、氧气瓶、乙炔瓶等。
5.（1）不能索赔；
（2）理由：破开道路对中水管进行修复造成的经济损失，是由于施工单位未对中水管道进行功能性试验而造成
的，是施工单位自身原因造成的，由施工单位承担责任。
考点1：整体式现浇钢筋混凝土池体结构施工流程
测量定位→土方开挖及地基处理→垫层施工→防水层施工→底板浇筑→池壁及顶板支撑柱浇筑→顶板浇筑→功
能性试验[注：天一文化专有版权，未经许可不可转发或复印传播]
考点2：对拉螺栓
1.作用：平衡混凝土浇筑对模板侧压力[注：天一文化专有版权，未经许可不可转发或复印传播]
2.两端能拆卸的螺栓中部应加焊止水环，止水环不宜采用圆形，且与螺栓满焊牢固。
3.螺栓拆卸后混凝土壁面应留有40-50mm深的锥形槽。
4.在池壁形成的螺栓锥形槽，应采用无收缩、易密实、具有足够强度、与池壁混凝土颜色一致或接近的材料（聚
合物水泥砂浆）封堵，封堵完毕的穿墙螺栓孔不得有收缩裂缝和湿渍现象。

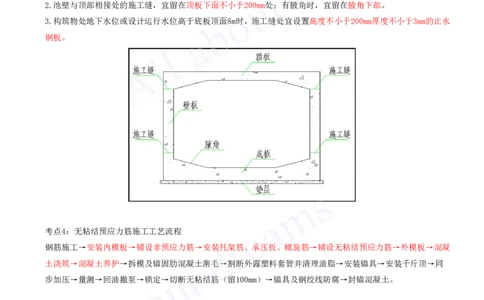

考点3：施工缝设置
1.池壁与底部相接处的施工缝，宜留在底板上面不小于200mm处；底板与池壁连接有腋角时，宜留在腋角上面不
小于200mm处；
2.池壁与顶部相接处的施工缝，宜留在顶板下面不小于200mm处；有腋角时，宜留在腋角下部。
3.构筑物处地下水位或设计运行水位高于底板顶面8m时，施工缝处宜设置高度不小于200mm厚度不小于3mm的止水
钢板。
考点4：无粘结预应力筋施工工艺流程
钢筋施工→安装内模板→铺设非预应力筋→安装托架筋、承压板、螺旋筋→铺设无粘结预应力筋→外模板→混凝
土浇筑→混凝土养护→拆模及锚固肋混凝土凿毛→割断外露塑料套管并清理油脂→安装锚具→安装千斤顶→同
步加压→量测→回油撤泵→锁定→切断无粘结筋（留100mm）→锚具及钢绞线防腐→封锚混凝土。
