1.2.5 水力荷载
1.静水压力
2）枢纽建筑物的静水压力（略...///）
坝、水闸等挡水建筑物和河床式水电站厂房在运用期<静水压力>代表值的计算水位应按下列规定确定：
a.持久设计状况，上游采用水库的正常蓄水位（或防洪高水位），下游采用可能出现的不利水位。
b.偶然设计状况，上游采用水库的校核洪水位，下游采用水库在该水位泄洪时的水位。
c.短暂设计状况，采用设计预定该建筑物在检修期的上、下游水位。
d.水工建筑物抗震计算时的水库计算水位，可采用正常蓄水位；
对于多年调节水库，经论证后可采用低于正常蓄水位的上游水位。
3）水工闸门的静水压力
工作闸门或事故闸门，静水压力代表值的计算水位，应按建筑物<进水口>的<上游>计算水位采用。（模拟题）

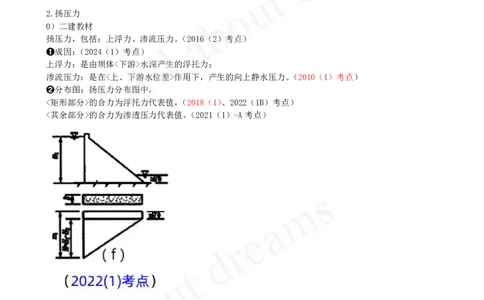

2.扬压力
0）二建教材
扬压力，包括：上浮力、渗流压力。（2016（2）考点）
➊成因：（2024（1）考点）
上浮力：是由坝体<下游>水深产生的浮托力；
渗流压力：是在<上、下游水位差>作用下，产生的向上静水压力。（2010（1）考点）
➋分布图：扬压力分布图中，
<矩形部分>的合力为浮托力代表值，（2018（1）、2022（1B）考点）
<其余部分>的合力为渗透压力代表值。（2021（1）-A考点）
2.扬压力——讲点道<李>[注：天一文化专有版权，未经许可不可转发或复印传播]

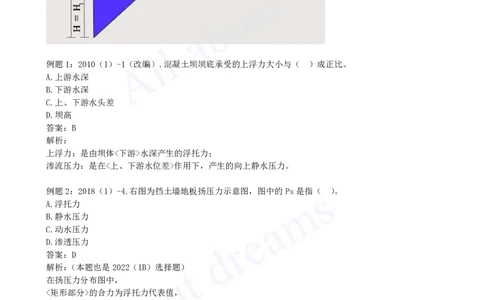

例题1：2010（1）-1（改编）.混凝土坝坝底承受的上浮力大小与（ ）成正比。
A.上游水深
B.下游水深
C.上、下游水头差
D.坝高
答案：B
解析：
上浮力：是由坝体<下游>水深产生的浮托力；
渗流压力：是在<上、下游水位差>作用下，产生的向上静水压力。
例题2：2018（1）-4.右图为挡土墙地板扬压力示意图，图中的Ps是指（ ）。
A.浮托力
B.静水压力
C.动水压力
D.渗透压力
答案：D
解析：（本题也是2022（1B）选择题）
在扬压力分布图中，
<矩形部分>的合力为浮托力代表值，
<其余部分>的合力为渗透压力代表值。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题3：2022(1)-5.右图为某挡土墙底板扬压力示意图。该挡土墙底板单位宽度的扬压力为（ ）kN。
（水的重度γ=10kN/m³）
A.25
B.50
C.75
D.100
答案：C
解析：（出版社答案）

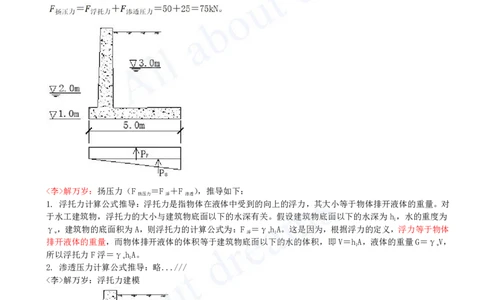

<李>解万岁：扬压力（F ＝F ＋F ），推导如下：
扬压力 浮 渗透
1. 浮托力计算公式推导：浮托力是指物体在液体中受到的向上的浮力，其大小等于物体排开液体的重量。对
于水工建筑物，浮托力的大小与建筑物底面以下的水深有关。假设建筑物底面以下的水深为h，水的重度为
1
γ，建筑物的底面积为A，则浮托力的计算公式为：F ＝γhA。这是因为，根据浮力的定义，浮力等于物体
w 浮 w 1
排开液体的重量，而物体排开液体的体积等于建筑物底面以下的水的体积，即V＝hA，液体的重量G＝γV，
1 w
所以浮托力F浮＝γhA。
w 1
2. 渗透压力计算公式推导：略...///
<李>解万岁：浮托力建模[注：天一文化专有版权，未经许可不可转发或复印传播]
2）混凝土坝的扬压力（略...）
岩基上各类混凝土坝坝底面的<扬压力分布图形>可按下列三种情况分别确定。

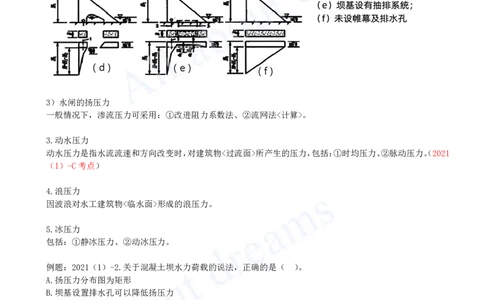

3）水闸的扬压力
一般情况下，渗流压力可采用：①改进阻力系数法、②流网法<计算>。
3.动水压力
动水压力是指水流流速和方向改变时，对建筑物<过流面>所产生的压力，包括：①时均压力、②脉动压力。（2021
（1）-C考点）
4.浪压力
因波浪对水工建筑物<临水面>形成的浪压力。
5.冰压力
包括：①静冰压力、②动冰压力。
例题：2021（1）-2.关于混凝土坝水力荷载的说法，正确的是（ ）。
A.扬压力分布图为矩形
B.坝基设置排水孔可以降低扬压力
C.水流流速变化时，对坝体产生动水压力
D.设计洪水时的静水压力属于偶然作用荷载
1.2.5 水力荷载
答案：B
解析：
A选项中，扬压力包括两个部分，即下游水深产生的浮托力和上下游水位差产生的渗流压力，对于浮托力分布
图是矩形，对于渗流压力分布图为三角形，因此扬压力分布图为梯形。
C选项中，动水压力是指水流流速和方向改变时，对建筑物过流面所产生的压力。
D选项中，校核洪水时的静水压力属于偶然作用荷载。
小结：一<页>看尽长安花
1.静水压力【➊09垂直方向、24水平方向】[注：天一文化专有版权，未经许可不可转发或复印传播]
2.扬压力【➊10形成原因、18图、21<综Ⓐ>图、22公式难、22B图、24形成原因；➋16组成】
3.动水压力【➊21<综Ⓒ>动水压力】
4.浪压力【无】
5.冰压力【无】
