第4章 混凝土与混凝土坝工程

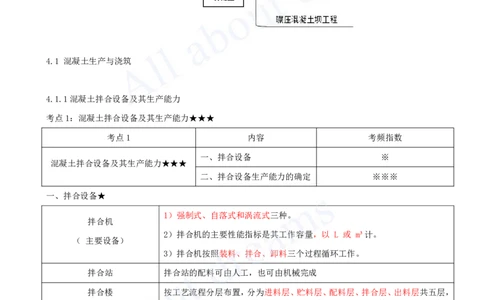

4.1 混凝土生产与浇筑
4.1.1混凝土拌合设备及其生产能力
考点1：混凝土拌合设备及其生产能力★★★
考点1 内容 考频指数
一、拌合设备 ※
混凝土拌合设备及其生产能力★★★
二、拌合设备生产能力的确定 ※※※
一、拌合设备★
1）强制式、自落式和涡流式三种。
拌合机
2）拌合机的主要性能指标是其工作容量，以 L 或 m³计。
（ 主要设备）
3）拌合机按照装料、拌合、卸料三个过程循环工作。
拌合站 拌合站的配料可由人工，也可由机械完成
拌合楼 按工艺流程分层布置，分为进料层、贮料层、配料层、拌合层、出料层共五层，
（ 集中布置的混凝土工厂） 其中配料层是全楼的控制中心，设有主操纵台[注：天一文化专有版权，未经许可不可转发或复印传播]
（ 一）拌合设备生产能力的确定方法
1.影响因素
拌合设备生产能力主要取决于设备容量、台数与生产率等因素。 （榕树绿）

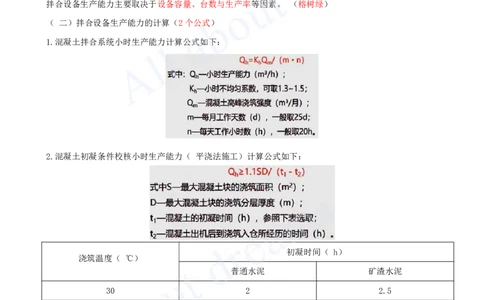

（ 二）拌合设备生产能力的计算（2个公式）
1.混凝土拌合系统小时生产能力计算公式如下：
2.混凝土初凝条件校核小时生产能力（ 平浇法施工）计算公式如下：
初凝时间（ h）
浇筑温度（ ℃）
普通水泥 矿渣水泥
30 2 2.5
20 3 3.5
10 4 4.0
【案例】某混凝土重力坝工程，坝基为岩基，大坝上游坝体分缝处设置紫铜止水片。
施工中发生如下事件：
事件一：工程开工前，施工单位编制了常态混凝土施工方案。根据施工方案及进度计划安排，确定高峰月混
凝土浇筑强度为25000m³。施工单位采用《水利水电工程施工组织设计规范》有关公式对混凝土拌合系统的小
时生产能力进行计算，[注：天一文化专有版权，未经许可不可转发或复印传播]
有关计算参数如下：小时不均匀系数Kh=1.5，月工作天数M=25d，日工作小时数N=20h。经计算拟选用生产率
为35m³/h的 JS750型拌合机2台。
问题：
根据事件一，计算该工程需要的混凝土拌合系统小时生产能力，判断拟选用拌合设备的生产能力是否满足要
求？
答案：
该工程需要的混凝土拌合系统小时生产能力为：
Qh=KQ/（MN）=1.5×25000/（25×20）=75m³/h。
h m
选用拌合设备生产率为 35m³/h×2=70m³/h＜75m³/h
故拟选用拌合设备的生产能力不能够满足要求。

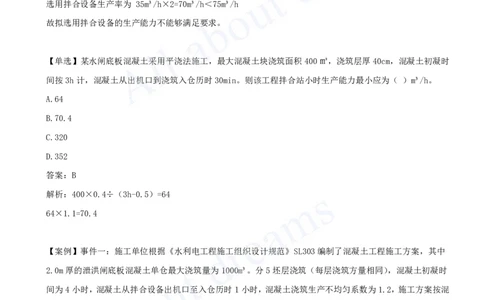

【单选】某水闸底板混凝土采用平浇法施工，最大混凝土块浇筑面积400㎡，浇筑层厚40cm，混凝土初凝时
间按3h计，混凝土从出机口到浇筑入仓历时30min。则该工程拌合站小时生产能力最小应为（ ）m³/h。
A.64
B.70.4
C.320
D.352
答案：B
解析：400×0.4÷（3h-0.5）=64
64×1.1=70.4
【案例】事件一：施工单位根据《水利电工程施工组织设计规范》SL303编制了混凝土工程施工方案，其中
2.0m厚的泄洪闸底板混凝土单仓最大浇筑量为1000m³。分5坯层浇筑（每层浇筑方量相同），混凝土初凝时
间为4小时，混凝土从拌合设备出机口至入仓历时1小时，混凝土浇筑生产不均匀系数为1.2，施工方案按混
凝土分块仓面强度计算法对生产系统规模进土拌合机进行了计算，其计算公式为P≥KFδ/（t1－t2），拟采用
2台生产能力为35m³/h的JS750型混凝土拌合机进行拌合生产。
问题：事件一中，计算混凝土的最大浇筑强度；判断拟采用的混凝土拌合设备是否满足浇筑能力要求
答案：
➊根据公式P≥K∑（Fδ）/（t1－t2）,混凝土的最大浇筑强度：1.2×（1000÷5）/（4-1）＝80（m³/h）；
➋拟采用的混凝土拌合设备（2台生产能力为35m³/h）不满足浇筑能力要求。
内容 考频指数 考查重点[注：天一文化专有版权，未经许可不可转发或复印传播]
一、拌合设备 ※ 拌合机、拌合站拌合楼
二、拌合设备生产能力的确定 ※※※ 2个公式
4.1.2混凝土运输方案
考点2：混凝土运输方案★
考点2 内容 考频指数
一、混凝土运输方案分类 ※
混凝土运输方案★
二、选择混凝土运输浇筑方案的原则 ※

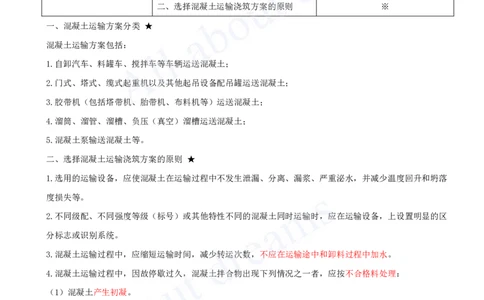

一、混凝土运输方案分类 ★
混凝土运输方案包括：
1.自卸汽车、料罐车、搅拌车等车辆运送混凝土；
2.门式、塔式、缆式起重机以及其他起吊设备配吊罐运送混凝土；
3.胶带机（包括塔带机、胎带机、布料机等）运送混凝土；
4.溜筒、溜管、溜槽、负压（真空）溜槽运送混凝土；
5.混凝土泵输送混凝土等。
二、选择混凝土运输浇筑方案的原则 ★
1.选用的运输设备，应使混凝土在运输过程中不发生泄漏、分离、漏浆、严重泌水，并减少温度回升和坍落
度损失等。
2.不同级配、不同强度等级（标号）或其他特性不同的混凝土同时运输时，应在运输设备，上设置明显的区
分标志或识别系统。
3.混凝土运输过程中，应缩短运输时间，减少转运次数，不应在运输途中和卸料过程中加水。
4.混凝土运输过程中，因故停歇过久，混凝土拌合物出现下列情况之一者，应按不合格料处理：
（1）混凝土产生初凝。
（2）混凝土塑性降低较多，已无法振捣。
（3）混凝土被雨水淋湿严重或混凝土失水过多。
（4）混凝土中含有冻块或遭受冰冻，严重影响混凝土质量。
5.不论采用何种运输设备，混凝土自由下落高度不宜大于 2m，超过时，应采取缓降或其他措施，防止集料分
离。
内容 考频指数 考查重点
一、混凝土运输方案分类 ※ 了解[注：天一文化专有版权，未经许可不可转发或复印传播]
二、选择混凝土运输浇筑方案的原则 ※ 常识判断
4.1.3混凝土的浇筑与养护★★
考点3：混凝土的浇筑与养护★★
考点3 内容 考频指数
一、施工前准备作业 ※※
混凝土的浇筑与养护★★ 二、入仓铺料 ※※
三、平仓振捣 ※
四、混凝土养护 ※
混凝土浇筑的施工过程包括：1、浇筑前的准备作业；2、浇筑时入仓铺料；3、平仓振捣；4、浇筑后的养护
一、浇筑前的准备作业★★
1.基础面处理
应清除杂物，整平建基面，再浇10～20cm低强度等级混凝土作垫层，以
沙砾基地
防漏浆
1）基础面的处理 土基 应先铺碎石，盖上湿砂，压实后，再浇混凝土
爆破后用人工清除表面松软岩石、棱角和反坡，并用高压水枪冲洗，若
岩基 粘有油污和杂物，可用金属刷刷洗，直至洁净为止。最后，再用高压风
吹至岩面无积水，经质检合格，才能开仓浇筑。
在新混凝土浇筑之前，使表层石子半露，形成有利于层间结合的麻面。对于纵缝表面
2）施工缝处理
可不凿毛，但应冲洗干净，以利灌浆。
总结：清杂质、露麻面、冲干净，再验收
二、浇筑时入仓铺料 ★★
1.混凝土入仓铺料方法
混凝土入仓铺料方法主要有平铺法、台阶法和斜层浇筑法。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.分块尺寸和铺层厚度
分块尺寸和铺层厚度受混凝土运输浇筑能力的限制。
（1）若分块尺寸和铺层厚度已定，要使层间不出现冷缝，应采取措施增大运输浇筑能力。
（2）倘设备能力难以增加，则应考虑改变浇筑方法，将平铺法改变为斜层浇筑或台阶浇筑，以避免出现冷缝。
为避免砂浆流失、集料分离，此时宜采用低坍落度混凝土。
三、平仓与振捣★
平仓可用插入式振捣器插入料堆顶部振动，使混凝土液化后自行摊平，也可用平仓振捣机进行
机械
平仓振捣
时间 振捣应当在平仓后立即进行
1）混凝土振实根据以下现象判断：混凝土表层不再显著下沉，不再出现气泡，表面出现一层薄
质量判断 而均匀的水泥浆。
2）若过振则混凝土出现集料下沉、砂浆上翻的离析现象[注：天一文化专有版权，未经许可不可转发或复印传播]
四、浇筑后的养护★
1.混凝土养护方法
洒水养护（人工洒水、自流养护、机具喷洒）、覆盖养护、化学剂养护。
2.混凝土养护时间
混凝土养护时间，不宜少于28d，有特殊要求的部位宜延长养护时间（至少28d）。混凝土养护时间的长短，
取决于混凝土强度增长和所在结构部位的重要性。
【案例】背景：事件二：混凝土重力坝基础面为岩基，开挖至设计高程后，施工单位对基础面表面松软岩石、
棱角和反坡进行清除，随即开仓浇筑。
问题：3.事件二中，施工单位对混凝土重力坝基础面处理措施和程序是否完善？请说明理由。
答案：3.不完善。混凝土重力坝基础面开挖至设计高程，应对基础面表面松软岩石、棱角和反坡进行清除，
之后用高压水枪冲洗，若有油污可用金属丝清洗油污，再用高压枪吹至岩面无积水，经质检合格并按程序验
收后，才能开仓浇筑。
【单选】确定大体积混凝土浇筑的分块尺寸和铺层厚度的主要因素是混凝土（ ）。
A.运输浇筑能力
B.施工人员数量
C.施工现场环境
D.温度控制措施
答案：A
内容 考频指数 考查重点
一、施工前准备作业 ※※ 基础面、施工缝
二、入仓铺料 ※※ 方法、厚度、间隔时间[注：天一文化专有版权，未经许可不可转发或复印传播]
三、平仓振捣 ※ 时间、判定
四、混凝土养护 ※ 28d
4.1.4大体积混凝土温控措施
考点4：大体积混凝土温控措施★★
考点4 内容 考频指数
一、混凝土裂缝情况 ※
大体积混凝土温控措施★★
二、混凝土温控与监测 ※※
一、混凝土裂缝情况★
细微裂缝、表面裂缝、深层裂缝、贯穿裂缝。
混凝土坝温度裂缝
1-贯穿裂缝；2-深层裂缝；3-表面裂缝
二、混凝土温控与监测 ★★
1.混凝土温度控制措施
1）总体要求
2）原材料温度控制
3）混凝土生产过程温度控制
4）混凝土运输和浇筑过程温度控制
5）浇筑后温度控制
6）养护
2.施工期温度监测与分析
1）原材料温度监测
2）混凝土出机口温度、入仓温度和浇筑温度监测
3）混凝土内部温度监测
4）通水冷却监测[注：天一文化专有版权，未经许可不可转发或复印传播]
5）浇筑仓气温及保温层温度监测
6）数据分析与反馈
（一）混凝土温度控制措施
（1）控制过程 施工期应对混凝土原材料、混凝土生产过程、混凝土运输和浇筑过程
（理解） 及浇筑后的温度进行全过程控制
提出符合坝体分区容许最高温度及温度应力控制标准的混凝土温度
（2）控制指标
控制措施；提出出机口温度、浇筑温度、浇筑层厚度、间歇期、表面
（记忆）
1、总体要求 冷却、通水冷却和表面保护等主要温度控制指标
（3）控制时间 气候温和地区宜在气温较低月份浇筑基础混凝土；高温季节宜利用早
（理解） 晚、夜间气温低的时段浇筑混凝土
（4）控制方法 常态混凝土浇筑应采取短间歇均匀上升，浇筑层间歇期宜采用5～7d
（记忆） 碾压混凝土宜菏层浇筑连续上升
（1）水泥运至工地的入罐温度不宜高于65℃
2. 原材料
（2）应控制成品料仓内集料的温度和含水率，细集料表面含水率不宜超过6%；
温度控制
（3）拌合水储水池应有防晒设施，储水池至拌合楼的水管应包裹保温材料
（1）常态混凝土的粗集料可采用风冷、 浸水、喷淋冷水等预冷措施， 碳压混凝土的
3.混凝土生产过程
粗集料宜采用风冷措施。
温度控制
（2）拌合楼宜采用加冰、 加制冷水拌合混凝土。
4.混凝土运输和浇 （1）混凝土出拌合楼机口至振捣或辗压结束， 温度回升值不宜超过5℃，且混凝土浇
筑过程温度控制 筑温度不宜大于28℃
（2）浇筑仓内气温高于25℃时应采用喷雾措施
（1）混凝土浇筑后温度控制宜采用冷却水管通水冷却、表面流水冷却、表面蓄水降温
5. 浇筑后 等措施。坝体有接缝灌浆要求时，应采用水管通水冷却方法。
温度控制 （2）高温季节， 常态混凝土终凝后可采用表面流水冷却或表面蓄水降温措施。
（3）坝高大于200m或温度控制条件复杂时， 宜采用自动调节通水降温的冷却控制方
法。
（1）常态混凝土应在初凝后3h开始保湿养护；碾压混凝土可在收仓后进行喷雾养护，
6.养护 并尽早开始保湿养护
（2）混凝土宜养护至设计龄期，养护时间不宜少于28d
（ 二）施工期温度监测与分析
测温仪器应经过率定，其测温误差为±0.3℃。[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）水泥、掺合料、集料、水和外加剂等原材料的温度应至少每4h测量1次，低
1）原材料温度监测
温季节施工宜加密至每1h测量1次。
（1）混凝土出机口温度应每4h测量1次；低温季节施工时宜加密至每2h测量1次。
2）混凝土出机口、入仓
（2）混凝土入仓后平仓前，应测量深 5-10cm 处的入仓温度。 入仓温度应每4h测
和浇筑温度监测
量1次；低温季节施工时，宜加密至每2h测量1次。
3）混凝土内部温度监测 （1）自开始浇筑至最高温度出现期间每8h或12h测量1次， 最高温度出现后至上
层混凝土覆盖前每12h或24h测量1次；高坝宜增加测温点和测温频次。
（1）应在每仓混凝土中选择 1-3 根冷却水管进行测量，水温、流量、压力宜每6-12h
4）通水冷却监测 测量 1 次。
（2）各期通水冷却结束时，宜采用水管闷水测温方法监测混凝土温度， 闷水时间
宜采用5～7d，并记录闷水开始日期、结束日期及测温结果。
5）浇筑仓气温及保温层 （1）混凝土施工过程中，应测量仓内中心点附近距混凝土表面高度 1.5m 处的气温。
温度监测
时间：1h/2h/4h/6-12h/8或12或24H 深度1.5m/5-10cm
【单选】入仓温度是指混凝土下料后平仓前测得的深（ ）cm处的温度。
A.5～10
B.35
C.2～3
D.1～2
答案：A
【案例题】【背景资料】
某山区河道新建混凝土重力坝工程，设计坝高28m。工程主要施工项目内容包括岩石开挖、基础固结灌浆、帷
幕灌浆、坝体混凝土浇筑:合同约定该工程主要施工项目内容应在2022年8月完成。工程实施过程中发生如
下事件:
事件 3:施工单位编制的大体积混凝土施工方案部分内容如下：
（1）水平施工缝采用风砂枪打毛处理。纵缝表面不作处理;
（2）夏季混凝上温控采取了降低混凝土出机口温度和浇筑后温度控制措施；
（3）坝体混凝土应在终凝后开始养护，养护时间不少于 28d。
【案例题】【问题】
3.改正事件 3 中大体积混凝土施工方案的不妥之处。[注：天一文化专有版权，未经许可不可转发或复印传播]
4.事件 3 中，降低混凝土出机口温度和浇筑后温度控制措施的具体温控方法分期有哪些？
答案：3.（1）纵缝表面可不凿毛，但应冲洗干净，以利灌浆。
（2）坝体混凝土应在初凝 3h 开始洒水养护。
4.（1）降低混凝土出机口温度温控方法：混凝土的粗集料可采用风冷、浸水、喷淋冷水等预冷措施；拌合楼
宜采用加冰、加制冷水拌合混凝土。
（2）浇筑后温度控制措施的方法：冷却水管通水冷却、表面流水冷却、表面蓄水降温等。
内容 考频指数 考查重点
一、混凝土裂缝情况 ※ 挑关键点默写记忆
二、混凝土温控与监测 ※※
