4.2 模板与钢筋
4.2.1模板的分类与模板施工
考点1：模板的分类与模板施工★★
考点1 内容 考频指数
一、模板的分类 ※
模板的分类与模板施工★★
二、模板施工 ※※

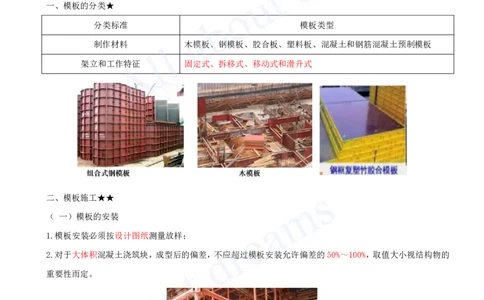

一、模板的分类★
分类标准 模板类型
制作材料 木模板、钢模板、胶合板、塑料板、混凝土和钢筋混凝土预制模板
架立和工作特征 固定式、拆移式、移动式和滑升式
二、模板施工★★
（ 一）模板的安装
1.模板安装必须按设计图纸测量放样；
2.对于大体积混凝土浇筑块，成型后的偏差，不应超过模板安装允许偏差的50%～100%，取值大小视结构物的
重要性而定。
（ 二）模板的拆除
拆模时间应根据设计要求、气温和混凝土强度增长情况而定。
1.非承重模板
混凝土强度应达到 2.5MPa 以上，其表面和棱角不因拆模而损坏方可拆除。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.承重模板【引入三部分强制性标准】（就低原则）
要求达到规定的混凝土设计强度的百分率后才能拆模。
①悬臂板、梁：跨度≤2m，75%；跨度>2m，100%。
②其他梁、板、拱：跨度≤2m，50%；跨度2～8m，75%；跨度>8m，100%。
悬臂板、梁 其他梁、板、拱
跨度≤2m 跨度＞2m 跨度≤2m 跨度2～8m 跨度＞8m
75% 100% 50% 75% 100%

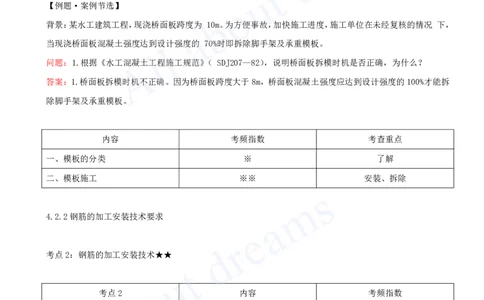

【例题·案例节选】
背景：某水工建筑工程，现浇桥面板跨度为 10m。为方便事故，加快施工进度，施工单位在未经复核的情况 下，
当现浇桥面板混凝土强度达到设计强度的 70%时即拆除脚手架及承重模板。
问题：1.根据《水工混凝土工程施工规范》（ SDJ207—82），说明桥面板拆模时机是否正确，为什么？
答案：1.桥面板拆模时机不正确。因为桥面板跨度大于8m，桥面板混凝土强度应达到设计强度的100%才能拆
除脚手架及承重模板。
内容 考频指数 考查重点
一、模板的分类 ※ 了解
二、模板施工 ※※ 安装、拆除
4.2.2钢筋的加工安装技术要求
考点2：钢筋的加工安装技术★★
考点2 内容 考频指数
一、钢筋表示方法及钢筋图 ※※
钢筋的加工安装技术★★ 二、钢筋加工 ※※
三、钢筋连接 ※※
一、钢筋表示方法及钢筋图 ★★
1.普通钢筋的表示方法[注：天一文化专有版权，未经许可不可转发或复印传播]

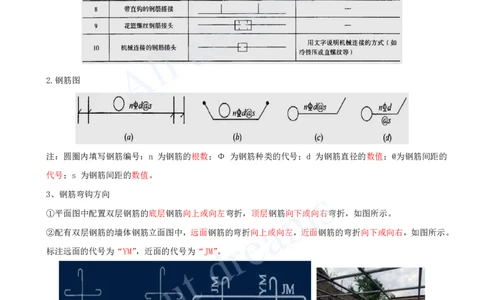

2.钢筋图
注：圆圈内填写钢筋编号：n 为钢筋的根数；Φ 为钢筋种类的代号；d 为钢筋直径的数值；@为钢筋间距的
代号；s 为钢筋间距的数值。
3、钢筋弯钩方向
①平面图中配置双层钢筋的底层钢筋向上或向左弯折，顶层钢筋向下或向右弯折，如图所示。
②配有双层钢筋的墙体钢筋立面图中，远面钢筋的弯折向上或向左，近面钢筋的弯折向下或向右，如图所示。
标注远面的代号为“YM”，近面的代号为“JM”。
简记：上左一家，远面=底层
二、钢筋加工★★
（ 一）钢筋配料与代换 （没有根数）
1.不同牌号[注：天一文化专有版权，未经许可不可转发或复印传播]
以另一种牌号或直径的钢筋代替设计文件中规定的钢筋时，应遵守以下规定：
（1）应按钢筋承载力设计值相等的原则进行，钢筋代换后应满足规定的钢筋间距、锚固长度、最小钢筋直径
等构造要求。
（2）以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法减少钢筋截面积。
2.同一牌号
（1）用同牌号钢筋代换时，其直径变化范围不宜超过4mm，代换后钢筋总截面面积与设计文件中规定的钢筋
截面面积之比不得小于98%或大于103%。 （234）
（2）设计主筋采取同牌号的钢筋代换时，应保持间距不变，可以用直径比设计钢筋直径大一级和小一级的两
种型号钢筋间隔配置代换，满足钢筋最小间距要求。

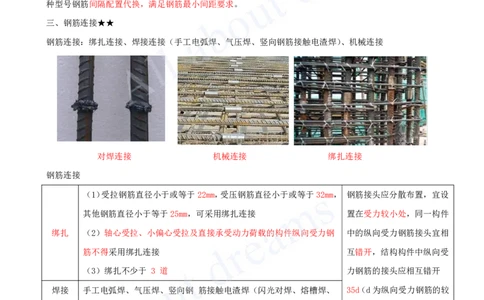

三、钢筋连接★★
钢筋连接：绑扎连接、焊接连接（手工电弧焊、气压焊、竖向钢筋接触电渣焊）、机械连接
对焊连接 机械连接 绑扎连接
钢筋连接
（1）受拉钢筋直径小于或等于22mm，受压钢筋直径小于或等于32mm， 钢筋接头应分散布置，宜设
其他钢筋直径小于等于25mm，可采用绑扎连接 置在受力较小处，同一构件
绑扎 （2）轴心受拉、小偏心受拉及直接承受动力荷载的构件纵向受力钢 中的纵向受力钢筋接头宜相
筋不得采用绑扎连接 互错开，结构构件中纵向受
（3）绑扎不少于 3 道 力钢筋的接头应相互错开
焊接 手工电弧焊、气压焊、竖向钢 筋接触电渣焊（闪光对焊、熔槽焊、 35d（d为纵向受力钢筋的较
电渣压力焊、气压焊、窄间隙焊） 大直径），且不小于 500mm
机械 套筒挤压连接、锥螺纹连接和直螺纹连接
面积控制 （接头截面面积/钢筋总面积）
接头要求
受拉区 受压区
绑扎 25% 50%
焊接、机械 50% /
焊接与绑扎接头距离钢筋弯头起点不得小于10d，也不应位于最大弯矩处 （越远越好）[注：天一文化专有版权，未经许可不可转发或复印传播]
【单选】钢筋标注形式“n∮d@s”中，s表示钢筋（ ）。
A.根数
B.等级
C.直径
D.间距
答案：D
【单选】下列关于立面图中的双层钢筋表示中，正确的是（ ）。
答案：A
【多选】下列关于钢筋代换的说法，正确的有（ ）。
A.当构件按最小配筋率配筋时，可按钢筋的面积相等的原则进行代换
B.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法来减少钢筋截面积
C.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋根数的方法来减少钢筋截面积
D.用同牌号某直径钢筋代替另一种直径的钢筋时，其直径变化范围不宜超过4mm
E.设计主筋采取同牌号的钢筋代换时，应保持间距不变
答案：ABDE
【单选】某钢筋混凝土构件，钢筋采用焊接连接，同一截面受拉区钢筋接头的截面面积最多不宜超过受力钢
筋总截面面积的（ ）。
A.20%
B.30%
C.40%
D.50%
答案：D[注：天一文化专有版权，未经许可不可转发或复印传播]
内容 考频指数 考查重点
一、钢筋表示方法及钢筋图 ※※ 识图
二、钢筋加工 ※※ 钢筋代换
三、钢筋连接 ※※ 绑扎、焊接、机械
