4.3.1 混凝土坝的施工分缝分块
4.3 混凝土坝的施工技术
4.3.1 混凝土坝的施工分缝分块
4.3.2 混凝土坝的施工质量控制
章节 题型 2020 2021 2022 2023 2024
单选
4.3 混凝土坝的施工
多选
技术
案例

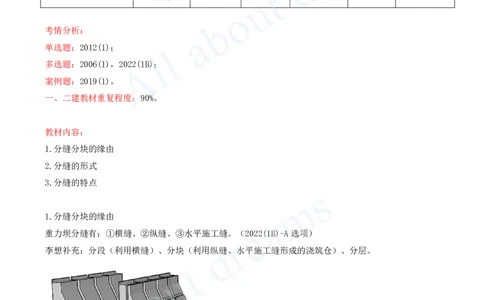

考情分析：
单选题：2012(1)；
多选题：2006(1)，2022(1B)；
案例题：2019(1)。
一、二建教材重复程度：90%。
教材内容：
1.分缝分块的缘由
2.分缝的形式
3.分缝的特点
1.分缝分块的缘由
重力坝分缝有：①横缝、②纵缝、③水平施工缝。（2022(1B)-A选项）
李想补充：分段（利用横缝）、分块（利用纵缝、水平施工缝形成的浇筑仓）、分层。
1.分缝分块的缘由 ➊横缝
定义：沿坝轴线方向，将坝的全长划分为15~24m的若干坝段。坝段之间的缝称为横缝，如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]

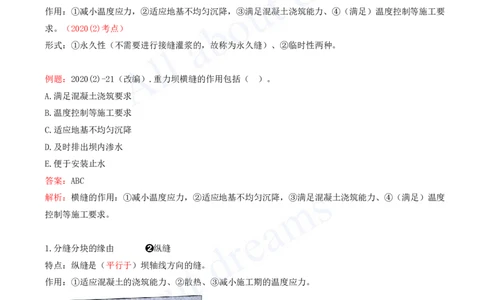

作用：①减小温度应力，②适应地基不均匀沉降，③满足混凝土浇筑能力、④（满足）温度控制等施工要
求。（2020(2)考点）
形式：①永久性（不需要进行接缝灌浆的，故称为永久缝）、②临时性两种。
例题：2020(2)-21（改编）.重力坝横缝的作用包括（ ）。
A.满足混凝土浇筑要求
B.温度控制等施工要求
C.适应地基不均匀沉降
D.及时排出坝内渗水
E.便于安装止水
答案：ABC
解析：横缝的作用：①减小温度应力，②适应地基不均匀沉降，③满足混凝土浇筑能力、④（满足）温度
控制等施工要求。
1.分缝分块的缘由 ➋纵缝
特点：纵缝是（平行于）坝轴线方向的缝。
作用：①适应混凝土的浇筑能力、②散热、③减小施工期的温度应力。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.分缝分块的缘由 ➌拱坝
拱坝为了：①温控及防止收缩裂缝和②满足混凝土浇筑能力的要求，需分层分块浇筑，各块之间设置收缩
缝，待坝体混凝土冷却到稳定温度（一般为年平均温度或低于-3°C ）时，再进行接缝灌浆，使拱坝形成
整体，如图所示。

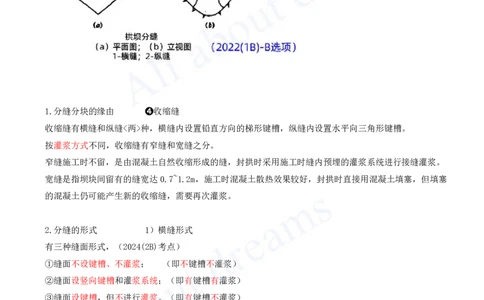

1.分缝分块的缘由 ➍收缩缝
收缩缝有横缝和纵缝<两>种，横缝内设置铅直方向的梯形键槽，纵缝内设置水平向三角形键槽。
按灌浆方式不同，收缩缝有窄缝和宽缝之分。
窄缝施工时不留，是由混凝土自然收缩形成的缝，封拱时采用施工时缝内预埋的灌浆系统进行接缝灌浆。
宽缝是指坝块间留有的缝宽达0.7~1.2m，施工时混凝土散热效果较好，封拱时直接用混凝土填塞，但填塞
的混凝土仍可能产生新的收缩缝，需要再次灌浆。
2.分缝的形式 1）横缝形式
有三种缝面形式，（2024(2B)考点）
①缝面不设键槽、不灌浆； （即不键槽不灌浆）
②缝面设竖向键槽和灌浆系统；（即有键槽有灌浆）
③缝面设键槽，但不进行灌浆。（即有键槽不灌浆）[注：天一文化专有版权，未经许可不可转发或复印传播]
混凝土坝横缝：（即不键槽不灌浆）
拱坝横缝：（即有键槽有灌浆）

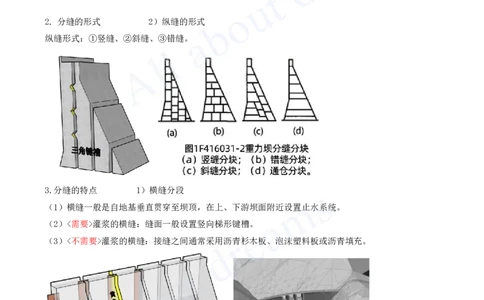

2. 分缝的形式 2）纵缝的形式
纵缝形式：①竖缝、②斜缝、③错缝。
3.分缝的特点 1）横缝分段
（1）横缝一般是自地基垂直贯穿至坝顶，在上、下游坝面附近设置止水系统。
（2）<需要>灌浆的横缝：缝面一般设置竖向梯形键槽。
（3）<不需要>灌浆的横缝：接缝之间通常采用沥青杉木板、泡沫塑料板或沥青填充。
3. 分缝的特点 2）竖缝分块（隶属于纵缝一种）
（2）纵缝需要设置键槽，并进行<接缝灌浆>处理。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.分缝的特点 3）斜缝分块（隶属于纵缝一种）
（2）缝面剪应力很小，可以<不进行>接缝灌浆。
（5）上游块先浇，下游块后浇，施工麻烦。
3.分缝的特点 4）错缝分块（隶属于纵缝一种）
（2）缝面一般<不灌浆>，重要部位需要骑缝钢筋。(2012(1)、2017(2)考点)
例题1：2012(1)-9.下图所示，混凝土重力坝分缝分块属于（ ）分块。
A.通仓
B.竖缝
C.平缝
D.错缝
答案：D[注：天一文化专有版权，未经许可不可转发或复印传播]
例题2：2006(1)-21（改编）.在混凝土坝施工中，需要进行<接缝灌浆>的缝包括（ ）。
A.重力坝横缝 B.拱坝横缝
C.竖缝 D.斜缝
E.错缝
答案：BC
解析：竖缝须要设置键槽，并进行<接缝灌浆>处理。
斜缝缝面剪应力很小，可以<不进行>接缝灌浆。
错缝缝面一般<不灌浆>，重要部位需要骑缝钢筋。
小结：一<页>看尽长安花
1.分缝分块的缘由【➋20作用】
2.分缝的形式【➋23A苡】【案例】【➊19Ⓐ长度Ⓑ形式<苡>】
3.分缝的特点（Ⅰ分类）【➊12图错、22B综、➋17图错、23A苡】
3.分缝的特点（Ⅱ灌浆）【➊06灌浆、➋14灌浆】
4.3.2 混凝土坝的施工质量控制
考情分析：
单选题：2017(1)<删除>；
多选题：2010(1)<删除>；
案例题：2018(1)、2022(1)。
一、二建教材重复程度：100%。
教材内容：
1.施工质量控制内容
2.施工质量检测方法
1.施工质量控制内容
为保证混凝土质量达到设计要求，应对：①混凝土原材料、②配合比、③施工过程中各主要工序、④硬化
后的混凝土质量（进行）控制与检查。
（教材，P36，（9）混凝土质量检测）
仅就混凝土的质量控制而言，不仅要在<Ⓐ出机口取样>，也应在<Ⓑ仓内取样>，测试其质量指标，按试件
强度的离差系数或标准差进行控制。（2018(1)案例铺垫）[注：天一文化专有版权，未经许可不可转发或复印传播]
2.施工质量检测方法 ➊施工中的<外部>检查
混凝土拆模后，应检查其<外观>质量。
（外观如有）混凝土⓵裂缝、⓶蜂窝、⓷麻面、⓸错台、⓹模板走样<等>质量问题或事故时应及时检查和
处理。（2021(2B)案例）（<疯马>秀，西风烈，错错错，莫莫莫）
2.施工质量检测方法 ➋<施工中>的内部检查
（1）先检验试件：现场混凝土检验应以<抗压强度>为主，并以150mm立方体试件、标准养护条件下的抗压
强度为标准。
（2）试件不合格怎么办：混凝土抗压强度（试件）的检测结果<未满足>规范合格标准要求或对混凝土试件
强度的代表性有怀疑时，可从<结构物>中Ⓐ钻取混凝土芯样试件（或）采用Ⓑ无损检验方法；（2018(1)案
例）
（3）二次不合格怎么办：如<仍不符合要求>，应对已建成的结构物，按实际条件验算结构的安全度，采取
必要的补救措施或其他处理措施。
2.施工质量检测方法 ➌已建成的结构物的检查
（1）已建成的（普通混凝土）结构物，应进行Ⓐ钻孔取芯和Ⓑ压水试验。（2022(1)案例）
（2）已建成的（钢筋混凝土）结构物：应以Ⓐ无损检测为主，必要时采取Ⓑ钻孔法检测混凝土。
混凝土最终检测：教材，P124+124+37+78，混乱。
P37：Ⓐ钻孔取样、Ⓑ钻孔压水；
P78：Ⓐ钻孔取芯、Ⓑ注水试验；
P124：Ⓐ钻取混凝土芯样试件、Ⓑ无损检验方法；
P124：Ⓐ钻孔取芯、Ⓑ压水试验
小结：一<页>看尽长安花
1.施工质量控制内容【无】
2.施工质量检测方法【案例】【➊18Ⓑ钻无、22Ⓑ钻无水、➋21B外观】
