3.2 地下水控制
3.2.1 地下水控制方法（2018案例降水井观察井作用）
地下水控制方法可划分为集水明排、降水、隔水和回灌四类，可单独或组合使用。
1.基本要求（略）（2020案例五降水注意事项）
（9）地下水控制过程中抽排出的地下水经沉淀处理后应综合利用，当多余的地下水符合城市地表水排放标准
时，可排入城市雨水管网或河湖，不应排入城市污水管道。
（12）当地下水位高于基坑开挖面时，需要采用降低地下水方法疏干坑内土层中的地下水。疏干地下水有增
加坑内土体强度的作用，有利于控制基坑围护结构的变形。软土地区基坑开挖深度超过3m,一般就要用到井
点降水。开挖深度浅时，亦可边开挖边用排水沟和集水井进行集水明排。
2.集水明排
当基坑、沟槽开挖较浅，涌水量不大时采用。集水明排法是应用最广泛，也是最简单、经济的方法。明沟、
集水井排水是在基坑、沟槽的四周或两侧设置排水明沟，在基坑坑底四角或基坑底边每隔30～50m设置集水
井，使基坑、沟槽渗出的地下水通过排水明沟汇集于集水井内，然后用水泵将其排出。
3.降水[注：天一文化专有版权，未经许可不可转发或复印传播]
1）一般要求（略）
2）降水方法的分类和选择
（1）地下水控制水位应满足基础施工要求，基坑范围内地下水位应降至基础垫层以下不小于0.5m，对基底
以下承压水应降至不产生坑底突涌的水位以下，对局部加深部位宜采取局部控制措施。
名词解释：
降水深度、水位降深值、降低后地下水位、地下水埋深；
降水方法 土质类别 渗透系数（m/d） 降水深度
真空井 0.01 20
粉质黏土、粉土、砂土 单级 6，多级 12
点 2024.9
喷射井
粉土、砂土 0.1 20.0 20
点
降
管井 粉土、砂土、碎石土、岩石 1 不限
水
粉质黏土、粉土、砂土、碎石 由下伏含水层的埋藏条件和水头条件确
井 渗井 0.1
土 定
辐射井 黏性土、粉土、砂土、碎石土 0.1 4 20
电渗井 黏性土、淤泥、淤泥质黏土 0.1 6
潜埋井 粉土、砂土、碎石土 0.1 2

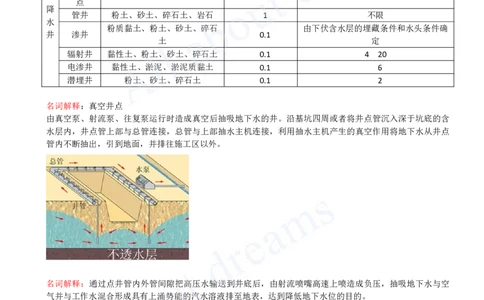

名词解释：真空井点
由真空泵、射流泵、往复泵运行时造成真空后抽吸地下水的井。沿基坑四周或者将井点管沉入深于坑底的含
水层内，井点管上部与总管连接，总管与上部抽水主机连接，利用抽水主机产生的真空作用将地下水从井点
管内不断抽出，引到地面，并排往施工区以外。
名词解释：通过点井管内外管间隙把高压水输送到井底后，由射流喷嘴高速上喷造成负压，抽吸地下水与空
气并与工作水混合形成具有上涌势能的汽水溶液排至地表，达到降低地下水位的目的。[注：天一文化专有版权，未经许可不可转发或复印传播]

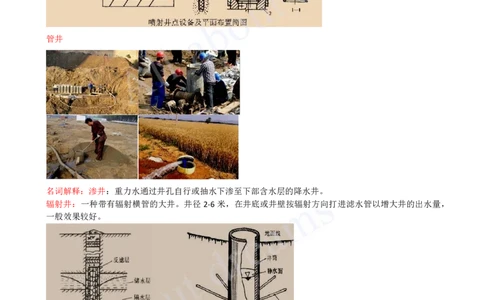

管井
名词解释：渗井：重力水通过井孔自行或抽水下渗至下部含水层的降水井。
辐射井：一种带有辐射横管的大井。井径2-6米，在井底或井壁按辐射方向打进滤水管以增大井的出水量，
一般效果较好。
电渗井：应用电场作用，金属棒插入地中做阳极，使弱含水层中带正电荷的水分子（自由水及结合水）向做
阴极的点井管运动，由泵排出。[注：天一文化专有版权，未经许可不可转发或复印传播]

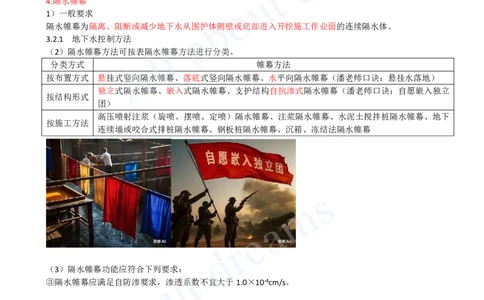

4.隔水帷幕
1）一般要求
隔水帷幕为隔离、阻断或减少地下水从围护体侧壁或底部进入开挖施工作业面的连续隔水体。
3.2.1 地下水控制方法
（2）隔水帷幕方法可按表隔水帷幕方法进行分类。
分类方式 帷幕方法
按布置方式 悬挂式竖向隔水帷幕、落底式竖向隔水帷幕、水平向隔水帷幕（潘老师口诀：悬挂水落地）
独立式隔水帷幕、嵌入式隔水帷幕、支护结构自抗渗式隔水帷幕（潘老师口诀：自愿嵌入独立
按结构形式
团）
高压喷射注浆（旋喷、摆喷、定喷）隔水帷幕、注浆隔水帷幕、水泥土搅拌桩隔水帷幕、地下
按施工方法
连续墙或咬合式排桩隔水帷幕、钢板桩隔水帷幕、沉箱、冻结法隔水帷幕
（3）隔水帷幕功能应符合下列要求：
③隔水帷幕应满足自防渗要求，渗透系数不宜大于1.0×10-4cm/s。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）隔水帷幕施工方法
土质类别 注意事项与说明
高压喷射 适用于黏性土、粉土、砂土、黄 坚硬黏性土、土层中含有较多的大粒径块石或有机质，地下
注浆法 土、淤泥质土、淤泥、填土 水流速较大时，高压喷射注浆效果较差
注浆法 适用于除岩溶外的各类岩土 用于竖向帷幕的补充，多用于水平帷幕
适用于淤泥质土、淤泥、黏性土、 不适用于含大孤石或障碍物较多且不易清除的杂填土，欠固
水泥土搅
粉土、填土、黄土、软土，对砂、 结的淤泥、淤泥质土，硬塑、坚硬的黏性土，密实的砂土以
拌法
卵石等地层有条件使用 及地下水渗流影响成桩质量的地层
土质类别 注意事项与说明
冻结法 适用于地下水流速不大的 电源不能中断，冻融对周边环境有一定影响
土层
地下连续墙 适用于除岩溶外的各类岩 施工技术环节要求高，造价高，泥浆易造成现场污染、泥泞，墙
土 体刚度大，整体性好，安全稳定
咬合式排桩 适用于黏性土、粉土、填土、 对施工精度、工艺和混凝土配合比均有严格要求[注：天一文化专有版权，未经许可不可转发或复印传播]
黄土、砂、卵石
钢板柱 适用于淤泥、淤泥质土、黏 对土层适应性较差，多应用于软土地区
性土、粉土
沉箱 适用于各类岩土层 适用于地下水控制面积较小的工程，如竖井等
5.回灌
回灌是将水引渗于地下含水层，补给地下水，稳定地下水位，防止地下水位降低使土体固结产生不均匀沉降
的工程措施，回灌应进行专业设计，且应符合下列要求：
（3）地下水回灌方式包括重力回灌、真空回灌、压力回灌。
回灌方式 适用条件
重力回灌 地下水位较低，渗透性好的含水层
真空回灌 厚度较大，渗透性较好的含水层
压力回灌 地下水位高，渗透性差的含水层
小试牛刀
下列止水帷幕属于按照布置方式进行分类的是（ ）。
A.悬挂式隔水帷幕
B.水平向隔水帷幕
C.落底式隔水帷幕
D.独立式隔水帷幕
E.支护结构自抗渗式隔水帷幕
答案：ABC
用于黏性土、粉土、杂填上、黄土、砂、卵石，但对施工精度、工艺和混凝土配合比均有严格要求的隔水帷
幕的施工方法是（ ）。
A.高压喷射注浆法
B.注浆法
C.水泥土搅拌法
D.咬合式排桩
答案：D
