2023 年普通高等学校招生考试物理科目（天津卷）真题

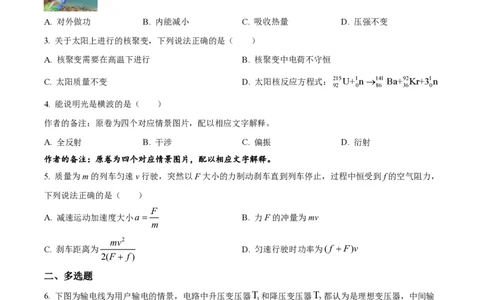

一、单选题
1. 运行周期为24h的北斗卫星比运行周期为12h的（ ）
A. 加速度大 B. 角速度大 C. 周期小 D. 线速度小
2. 如图是爬山所带氧气瓶，氧气瓶里的气体容积质量不变，爬高过程中，温度减小，则气体（ ）
A. 对外做功 B. 内能减小 C. 吸收热量 D. 压强不变
3. 关于太阳上进行的核聚变，下列说法正确的是（ ）
A. 核聚变需要在高温下进行 B. 核聚变中电荷不守恒
C. 太阳质量不变 D. 太阳核反应方程式：215U+1n®141 Ba+92Kr+31n
92 0 86 36 0
4. 能说明光是横波的是（ ）
作者的备注：原卷为四个对应情景图片，配以相应文字解释。
A. 全反射 B. 干涉 C. 偏振 D. 衍射
作者的备注：原卷为四个对应情景图片，配以相应文字解释。
5. 质量为m的列车匀速v行驶，突然以F大小的力制动刹车直到列车停止，过程中恒受到f的空气阻力，
下列说法正确的是（ ）
F
A. 减速运动加速度大小a= B. 力F的冲量为mv
m
mv2
C. 刹车距离为 D. 匀速行驶时功率为(f +F)v
2(F + f)
二、多选题
6. 下图为输电线为用户输电的情景，电路中升压变压器T 和降压变压器T 都认为是理想变压器，中间输
1 2
电电路电阻为R，下列说法正确的有（ ）
第1页 | 共6页A. T 输出电压与T 输入电压相等
1 2
B. T 输出功率大于T 输入功率
1 2
C. 若用户接入的用电器增多，则R功率降低
D. 若用户接入的用电器增多，则T 输出功率降低
2
7. 一列机械波的波源是坐标轴原点，从t =0时波源开始振动，t =0.5s时波形如图，则下列说法正确的有
（ ）
A. 在这种介质中波速v=4m/s
B. x=1m处质点在t =0.3s时位于波谷
C 波源振动方程y =0.02sin(5pt+p)m
.
D. x=-1m处质点半个周期内向左位移半个波长
8. 如图，一个固定正电荷产生的电场中，同一个正电荷q两次以大小相同、方向不同的初速度从P点出
发，分别抵达M点，N点，且q在M，N点时速度大小也一样，则下列说法正确的有（ ）
A. P点电势大于M B. M点电势大于N
C q从P到M一直做减速运动 D. M、N两点处电场强度大小相同
.
三、实验题
9. 验证机械能守恒的实验
如图放置实验器材，接通电源，释放托盘与砝码，并测得：
第2页 | 共6页作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与
小车位于气垫导轨上（视为无摩擦力），这里没有画出。
a．遮光片长度d
b．遮光片小车到光电门长度l
c．遮光片小车通过光电门时间t
d．托盘与砝码质量m ，小车与遮光片质量m
1 2
（1）小车通过光电门时的速度为_________；
（2）从释放到小车经过光电门，这一过程中，系统重力势能减少量为_________，动能增加量为
_________；
d
（3）改变l，做多组实验，做出如图以l为横坐标。以( )2为纵坐标的图像，若机械能守恒成立，则图
t
像斜率为_________。
10. 测电阻R大小。
（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。
同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电
表量程及内阻）
A．电压表V （0—15V，15kΩ） B．电压表V （0—3V，3kΩ）
1 2
C．电流表A （0—3A） D．电流表A （0—0.6A）
1 2
第3页 | 共6页作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表_________，电流表_________。（填器材前字母）
（3）下列哪些说法是正确的？_________
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差
四、解答题
11. 如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬挂着，一个三角形磁场垂直于线框所
在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，磁感应强度变化B = kt（k > 0），已知
重力加速度g，求：
（1）感应电动势E；
（2）线框开始向上运动的时刻t ；
0
12. 已知A、B两物体m =2kg，m =1kg，A物体从h=1.2m处自由下落，且同时B物体从地面竖直
A B
上抛，经过t =0.2s相遇碰撞后，两物体立刻粘在一起运动，已知重力加速度g =10m/s2，求：
（1）碰撞时离地高度x；
第4页 | 共6页（2）碰后速度v；
（3）碰撞损失机械能E。
13. 信号放大器是一种放大电信号的仪器，如图1，其可以通过在相邻极板间施加电压，使阴极逸出的电
子，击中极板时，激发出更多电子，从而逐级放大电信号。己知电子质量m，带电量e。
（1）如图2，在极板上建系。极板上方空间内存在磁场，其强度为B，方向平行z轴。极板间电压U极
小，几乎不影响电子运动。如图，某次激发中，产生了2个电子a和b，其初速度方向分别在xOy与zOy
平面内，且与y轴正方向成q角，则：
（i）判断B的方向；
（ii）a、b两个电子运动到下一个极板的时间t 和t ；
1 2
（2）若单位时间内阴极逸出的电子数量不变，每个电子打到极板上可以激发出d个电子，且dµU ，阳
极处接收电子产生的电流为I，在答题纸给出坐标系里画出表示U和I关系的图像并说出这样画的理由。
