全国一级建造师执业资格考试历年真题精粹与精编模拟试卷
机电工程管理与实务
2019 年真题及解析2019年全国一级建造师执业资格考试
《机电工程管理与实务》真题
一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）
1.下列管材中，属于金属层状复合材料的是（ ）。
A.镍基合金钢管 B.衬不锈钢复合钢管
C.钢塑复合钢管 D.衬聚四氟乙烯钢管

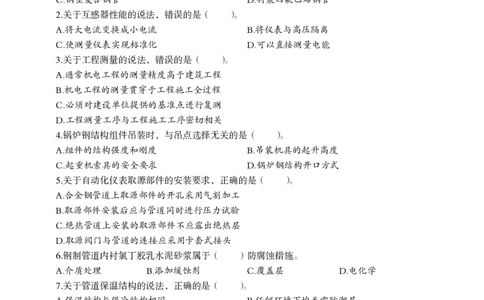

2.关于互感器性能的说法，错误的是（ ）。
A.将大电流变换成小电流 B.将仪表与高压隔离
C.使测量仪表实现标准化 D.可以直接测量电能
3.关于工程测量的说法，错误的是（ ）。
A.通常机电工程的测量精度高于建筑工程
B.机电工程的测量贯穿于工程施工全过程
C.必须对建设单位提供的基准点进行复测
D.工程测量工序与工程施工工序密切相关
4.锅炉钢结构组件吊装时，与吊点选择无关的是（ ）。
A.组件的结构强度和刚度 B.吊装机具的起升高度
C.起重机索具的安全要求 D.锅炉钢结构开口方式
5.关于自动化仪表取源部件的安装要求，正确的是（ ）。
A.合金钢管道上取源部件的开孔采用气割加工
B.取源部件安装后应与管道同时进行压力试验
C.绝热管道上安装的取源部件不应露出绝热层
D.取源阀门与管道的连接应采用卡套式接头
6.钢制管道内衬氯丁胶乳水泥砂浆属于（ ）防腐蚀措施。
A.介质处理 B.添加缓蚀剂 C.覆盖层 D.电化学
7.关于管道保温结构的说法，正确的是（ ）。
A.保温结构与保冷结构相同 B.任何环境下均无需防潮层
C.各层功能与保冷结构不同 D.与保冷结构热流方向相反
8.施工阶段项目成本控制的要点是（ ）。
A.落实成本计划 B.编制成本计划
C.成本计划分解 D.成本分析考核
9.下列不属于电梯制造厂应提供的资料的是（ ）。
A.井道布置图 B.产品合格证明文件
C.安装使用说明 D.电梯安装方案
10.下列属于气体灭火系统组成的是（ ）。
A.储存装置 B.混合装置 C.发生装置 D.反应装置
111.下列不属于采购计划实施阶段的是（ ）。
A.报价评审 B.接收请购文件
C.包装及运输 D.编制采购计划
12.下列不属于工程文件的是（ ）。
A.施工图纸 B.标准规范 C.技术协议 D.会议纪要
13.关于保修期的说法，正确的是（ ）。
A.保修期自竣工验收合格之日算起 B.管线的保修期为3年
C.供热保修期为1年 D.设备安装的保修期为5年
14.工程验收时，经建设单位验收不影响结构安全和使用功能的应该（ ）。
A.不作处理 B.返工 C.返修 D.报废处理

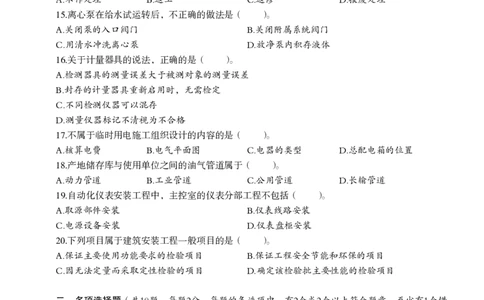

15.离心泵在给水试运转后，不正确的做法是（ ）。
A.关闭泵的入口阀门 B.关闭附属系统阀门
C.用清水冲洗离心泵 D.放净泵内积存液体
16.关于计量器具的说法，正确的是（ ）。
A.检测器具的测量误差大于被测对象的测量误差
B.封存的计量器具重新启用时，无需检定
C.不同检测仪器可以混存
D.测量仪器标记不清视为不合格
17.不属于临时用电施工组织设计的内容的是（ ）。
A.核算电费 B.电气平面图 C.电器的类型 D.总配电箱的位置
18.产地储存库与使用单位之间的油气管道属于（ ）。
A.动力管道 B.工业管道 C.公用管道 D.长输管道
19.自动化仪表安装工程中，主控室的仪表分部工程不包括（ ）。
A.取源部件安装 B.仪表线路安装
C.电源设备安装 D.仪表盘柜安装
20.下列项目属于建筑安装工程一般项目的是（ ）。
A.保证主要使用功能要求的检验项目 B.保证工程安全节能和环保的项目
C.因无法定量而采取定性检验的项目 D.确定该检验批主要性能的检验项目
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错
项。错选，本题不得分；少选，所选的每个选项得0.5分）
21.设备吊装工艺设计中，吊装参数表的主要内容包括（ ）。
A.设备规格尺寸 B.设备重心位置
C.设备就位标高 D.设备吊装重量
E.设备运输线路
22.下列参数中，影响焊条电弧焊线能量大小的有（ ）。
A.焊机功率 B.焊接电流
C.电弧电压 D.焊接速度
E.焊条直径
223.机械设备联轴器装配时，需要测量的项目有（ ）。
A.两轴心径向位移 B.外径光洁度
C.联轴器外径圆度 D.两轴线倾斜
E.联轴器端面间隙
24.下列关于油浸式变压器二次搬运和就位的说法，正确的有（ ）。
A.可采用卷扬机拖运的运输方式
B.可以使用变压器顶盖上部的吊环吊装整台变压器
C.变压器搬运过程中运输倾斜角不得超过15°
D.就位后应将滚轮用能拆卸的制动装置固定
E.顶盖气体继电器气流方向有0.5%的坡度

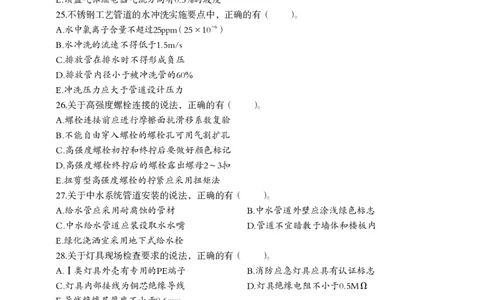

25.不锈钢工艺管道的水冲洗实施要点中，正确的有（ ）。
A.水中氯离子含量不超过25ppm（ 25×10-6）
B.水冲洗的流速不得低于1.5m/s
C.排放管在排水时不得形成负压
D.排放管内径小于被冲洗管的60%
E.冲洗压力应大于管道设计压力
26.关于高强度螺栓连接的说法，正确的有（ ）。
A.螺栓连接前应进行摩擦面抗滑移系数复验
B.不能自由穿入螺栓的螺栓孔可用气割扩孔
C.高强度螺栓初拧和终拧后要做好颜色标记
D.高强度螺栓终拧后的螺栓露出螺母2～3扣
E.扭剪型高强度螺栓的拧紧应采用扭矩法
27.关于中水系统管道安装的说法，正确的有（ ）。
A.给水管应采用耐腐蚀的管材 B.中水管道外壁应涂浅绿色标志
C.中水给水管道应装设取水水嘴 D.管道不宜暗敷于墙体和楼板内
E.绿化浇洒宜采用地下式给水栓
28.关于灯具现场检查要求的说法，正确的有（ ）。
A.Ⅰ类灯具外壳有专用的PE端子 B.消防应急灯具应具有认证标志
C.灯具内部接线为铜芯绝缘导线 D.灯具绝缘电阻不小于0.5MΩ
E.导线绝缘层厚度不小于0.6mm
29.国际机电工程项目合同风险防范措施中，属于自身风险防范的有（ ）。
A.技术风险防范 B.管理风险防范
C.财经风险防范 D.法律风险防范
E.营运风险防范
30.在公共广播系统检测时，应重点关注的检测参数有（ ）。
A.声场不均匀度 B.漏出声衰减
C.播放警示信号 D.设备信噪比
E.警报的响应时间
3三、实务操作和案例分析题［共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分］
（一）
【背景资料】
某安装公司承接一大型商场的空调工程。工程内容有：空调风管、空调供回水，开式冷却水等系
统的钢制管道与设备施工，管材及配件由安装公司采购。设备有：离心式双工况冷水机组2台，螺杆式
基载冷水机组2台，24台内融冰钢制蓄冰盘管，146台组合式新风机组，均由建设单位采购。
项目部进场后，编制了空调工程的施工技术方案，主要包括施工工艺与方法，质量技术要求和安
全要求等，方案的重点是隐蔽工程施工，冷水机组吊装，空调水管的法兰焊接，空调管道的安装及试
压，空调机组调试与试运行等操作要求。
质检员在巡视中发现空调供水管的施工质量（如图1所示）不符合规范要求，通知施工作业人员
整改。
防火墙
保温层 套管
聚氨脂发泡封堵
焊缝
水管
图1 空调供水管穿墙示意图
空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调
供水管的工作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。
在试验过程中，发现空调供水管个别法兰连接和焊缝处有渗漏现象，施工人员进行返修后，重新
试验未发现渗漏。
【问题】
1.空调工程的施工技术方案编制后应如何组织实施交底？重要项目的技术交底文件应由哪个施工
管理人员审批？
2.图1中存在的错误有哪些？如何整改？
43.计算空调供水管和开式冷却水的试验压力，试验压力最低不应小于多少MPa？
4.试验中发现有渗漏现象时，有哪些禁止的操作？
（二）
【背景资料】
A公司以施工总承包方式承接了某医疗中心机电工程项目，工程内容包括：给水排水、消防、电
气、通风空调等设备材料的采购，安装及调试工作。A公司经建设单位同意，将自动喷水灭火系统
（包括消防水泵、稳压泵、报警阀、配水管道，水源和排水设施等）的安装、调试分包给B公司。
为了提高施工效率，A公司采用BIM四维（4D）模拟施工技术，并与施工组织方案相结合，按进
度计划完成了各项安装工作。
在自动喷水灭火系统调试阶段，B公司组织了相关人员进行了消防水泵、稳压泵和报警阀的调试，
完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成；且自动喷水灭火
系统末端试水装置（如图2所示）的出水方式和排水立管不符合规范规定。
B公司对末端试水装置进行了返工，并完成相关的调试工作后，交付A公司完成联动试验等各项工
作；系统各项性能指标均符合设计及相关规范要求，工程质量验收合格。
最不利点喷头
DN25
压力表
球阀
排水管
DN50
DN25
5
05ND
图2 自动喷水灭火系统末端试水装置
【问题】
1.A公司采用BIM四维（4D）模拟施工的主要作用有哪些？
2.末端试水装置（如图2所示）的出水方式、排水立管有哪些质量问题？末端试水装置漏装了哪个
管件？3.B公司还有哪些调试工作未完成？
4.联动试验除A公司外，还有哪些单位参加？
（三）
【背景资料】
某工业安装工程项目，工程内容：工艺管道、设备、电气及自动化仪表安装调试。工程的循环水
泵为离心泵，二用一备。泵的吸入和排出管道上均设置了独立、牢固的支架。泵的吸入口和排出口均
设置了变径管，变径管长度为管径差的6倍，泵的水平吸入管向泵的吸入口方向倾斜，倾斜度为8‰，
泵的吸入口前直管段长度为吸入口直径的5倍，水泵扬程为80m。
在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问
题（如图3所示），不符合规范要求，监理工程师要求项目部进行整改。
排出管 压力表
表弯
闸阀
变径管
短直管
橡胶软管
异径管
泵
金属软管
电机
吸入管
独立支架 基础
图3 水泵安装示意图
随后上级公司对项目质量检查时发现，项目部未编制水泵安装质量预控方案。工程的工艺管道设
计材质为12CrMo，材料采购时，施工地的钢材市场无现货，只有15CrMo材质钢管，且规格符合设计要
求。由于工期紧张，项目部采取了材料代用。
【问题】
1.指出图中存在的问题。
2.水泵安装质量预控方案的内容包括哪些？
63.15CrMo材料代用应办理哪些手续？
4.写出15CrMo钢管的进场验收要求。
（四）
【背景资料】
某安装公司承接一商业中心的建筑智能化工程的施工。工程包括：建筑设备监控系统，安全技术
防范系统，公共广播系统，防雷与接地系统和机房工程。
安装公司项目部进场后，了解商业中心建筑的基本情况，建筑设备安装位置、控制方式和技术要
求等。依据监控产品进行深化设计，再依据商业中心工程的施工总进度计划，编制了建筑智能化工程
的施工进度计划（见表1），该进度计划在安装公司审批时被否定，要求重新编制。
项目部根据施工图纸和施工进度计划编制了设备、材料供应计划，在材料送达施工现场时，施工人员按
验收工作的规定，对设备、材料进行验收，还对重要的监控部件进行复检，均符合设计要求。
项目部依据工程技术文件和智能建筑工程质量验收规范，编制建筑智能化系统检测方案，该检测
方案经建设单位批准后实施，分项工程、子分部工程的检测结果均符合规范规定，检测记录的填写及
签字确认符合要求。
在工程的质量验收中，发现机房和弱电井的接地干线搭接不符合施工质量验收规范的要求，监理工程
师对40×4镀锌扁钢的焊接搭接（如图4所示）提出整改要求，项目部返工后通过验收。
表1 建筑智能化工程的施工进度计划
5月 6月 7月 8月 9月
序
工序
号
1 11 21 1 11 21 1 11 21 1 11 21 1 11 21
1 建筑设备监控系统施工
2 安全技术防范系统施工
3 公共广播系统施工
4 机房工程施工
5 系统检测
6 系统试运行调试
7 验收移交
60mm
图4 40×4镀锌扁钢的焊接搭接示意图
7【问题】
1.写出建筑设备监控系统深化设计的紧前工序，深化设计应具有哪些基本的要求？
2.项目部编制的建筑智能化工程施工进度计划为什么被安装公司否定？这种表达方式的施工进度
计划有哪些缺点？
3.材料验收及复验有哪些要求？验收工作应按哪些规定进行？
4.画出40×4镀锌扁钢正确的焊接搭接方式？扁钢需要多少面焊接？
5.该智能化工程有多少个子分部工程？子分部工程的验收结果由哪些单位填写？记录表签字人有
哪些？
（五）
【背景资料】
某项目建设单位与A公司签订了氢气压缩机厂房建筑及机电工程施工总承包合同，工程内容包括：
设备及钢结构厂房基础，配电室建筑施工，厂房钢结构制造、安装；一台20t通用桥式起重机安装，一
台活塞式氢气压缩机及配套设备安装；氢气管道和自动化仪表控制装置安装等。
经建设单位同意，A公司将设备及钢结构厂房基础、配电室建筑施工分包给B公司。钢结构厂房、
桥式起重机、压缩机及进出口配管如图5所示。
图5 钢结构厂房、板式起重机、压缩机及进出口配管示意图
8A公司编制的压缩机及工艺管道施工程序：压缩机临时就位→（ ）→压缩机固定与灌浆→
（ ）→管道焊接→（ ）→氢气管道吹洗→（ ）→中间交接。
B公司首先完成压缩机基础施工，与A公司办理中间交接时，共同复核了标注在中心标板上的安装
基准线和埋设在基础边缘的标高基准点。
A公司编制的起重机安装专项施工方案中，采用两根钢丝绳分别单股捆扎起重机大梁，用单台50t
汽车起重机吊装就位，对吊装作业进行危险源辨识，分析其危险因素，制定了预防控制措施。A公司
依据施工质量管理策划的要求和压力管道质量管理规定，对焊接过程的六个质量控制坏节（焊工、焊
接材料、焊接工艺评定、焊接工艺、焊接作业、焊接返修）设置质量控制点，对质量控制实施有效的
措施。
电动机试运行前，A公司与监理单位、建设单位对电动机绕组绝缘电阻、电源开关、启动设备、
控制设备进行了检查，结果符合要求。
【问题】
1.结合A公司编制的施工程序，分别写出压缩机固定与灌浆、氢气管道吹洗的紧前和紧后工序。
2.标注的安装基准线包括哪两条中心线？测试安装标高基准线一般采用哪种测量仪器？
3.在焊接材料的质量控制环节中，应设置哪些控制点？
4.公司编制的起重机吊装专项方案中，吊装钢丝绳断脱和汽车起重机会翻车，应采取哪些控制
措施？
5.电动机试运行前，对电动机的安装和保护接地还需要做哪些检查？
92019年全国一级建造师执业资格考试
《机电工程管理与实务》真题参考答案及解析
一、单项选择题
1.B 【解析】本题考查的是金属材料。金属层状复合材料的分类包括：钛钢、铝钢、铜钢、钛不
锈钢、镍不锈钢、不锈钢碳钢等复合材料。
2.D 【解析】本题考查的是电气施工技术。测量电器，如电压、电流和电容互感器等。互感器不
可直接用来测量电能。
3.C 【解析】本题考查的是测量技术。C项，“必须”过于绝对，可以对建设单位提供的基准点进
行复测。
4.D 【解析】本题考查的是起重技术。起吊节点要根据组件的结构、强度、刚度，机具起吊高
度，起重索具安装要求等选定。
5.B 【解析】本题考查的是管道工程施工技术要点。A项，在高压、合金钢、有色金属设备和管
道上开孔时，应采用机械加工的方法。C项，当设备及管道有绝热层时，安装的取源部件应露出绝热
层外。D项，取源阀门与设备或管道的连接不宜采用卡套式接头。
6.C 【解析】本题考查的是防腐蚀施工技术。用于土壤、淡水、海水等腐蚀性较强的环境中的钢
制管道，对覆盖层的防腐性能要求较高，通常称为管道防腐层。
7.D 【解析】本题考查的是绝热工程施工技术。A项，保温结构与保冷结构不同，保温结构通常
只有防腐层、保温层和保护层三层组成。B项，在潮湿环境或埋地状况下才需增设防潮层。C项，保温
层与保冷层都具有防腐层和保护层，结构是相同的。
8.A 【解析】本题考查的是成本控制要点。施工阶段成本控制的要点有：（1）对分解的成本计划
进行落实；（2）记录、整理、核算实际发生的费用，计算实际成本；（3）进行成本差异分析，采取有
效的纠偏措施；（4）注意工程变更。
9.D 【解析】本题考查的是电梯工程施工技术。电梯制造厂提供的资料有：（1）制造许可证明文
件；（2）整机型式检验合格证书或报告书；（3）产品质量证明文件；（4）安全保护装置及主要部件的
型式检验合格证，以及限速器和渐进式安全钳的调试证书；（5）电气原理图；（6）安装使用维护说明
书等。
10.A 【解析】本题考查的是消防工程施工技术。气体灭火系统主要包括管道安装、系统组件安装
（喷头、选择阀、储存装置）、二氧化碳承重检验装置等。
11.D 【解析】本题考查的是采购管理。实施阶段采办小组的主要工作包括：（1）接收请购文件；
（2）确定合格供货商；（3）招标或询价；（4）报价评审或评标定标；（5）召开供应商协调会；（6）签
订合同；（7）调成采购计划；（8）催交、检验、包装、运输等。
12.B 【解析】本题考查的是施工组织设计。工程文件，如施工图纸、技术协议、主要设备材料清
单、主要设备技术文件、新产品工艺性试验资料、会议纪要等。
1013.A 【解析】本题考查的是保修与回访。根据《建设工程质量管理条例》的规定，建设工程安装
工程在正常使用条件下的最低保修期限为：（1）建设工程的保修期自竣工验收合格之日起算；（2）电气
管线、给排水管道、设备安装工程保修期为2年；（3）供热和供冷系统为2个供暖期、供冷期；（4）其他
项目的保修期由发包单位与承包单位约定。
14.A 【解析】本题考查的是质量管理。不作处理：某些工程质量虽不符合规定的要求，但经过分
析、论证、法定检测单位鉴定和设计等有关部门认可，对工程或结构使用及安全影响不大，经后续工
序可以弥补的；或经检测鉴定虽达不到设计要求，但经原设计单位核算，仍能满足结构安全和使用功
能的，也可不作处理。
15.C 【解析】本题考查的是试运行管理。离心泵试运转后，应关闭泵的入口阀门，待泵冷却后再
依次关闭附属系统的阀门；输送易结晶、凝固、沉淀等介质的泵，停泵后应防止堵塞，并及时用清水
或其他介质冲洗泵和管道；放净泵内积存的液体。
16.D 【解析】本题考查的是计量器具。检测器具的测量极限误差必须小于或等于被测对象所能允
许的测量极限误差，必须具有技术鉴定书或产品合格证书。封存的计量器具重新启用时，必须经检定
合格后，方可使用。检测器具应分类存放，标识清楚。
17.A 【解析】本题考查的是临时用电管理。临时用电施工组织设计的主要内容应包括：现场勘
察；确定电源进线、变电所、配电室、总配电箱、分配电箱等的位置及线路走向；进行负荷计算；选
择变压器容量、导线截面积和电器的类型、规格；绘制电气平面图、立面图和接线系统图；配电装置
安装、防雷接地安装、线路敷设等施工内容的技术要求；建立用电施工管理组织机构；制定安全用电
技术措施和电气防火措施。
18.D 【解析】本题考查的是特种设备。长输（油气）管道，是指在产地、储存库、使用单位之间
的用于输送（油气）商品介质的管道。
19.A 【解析】本题考查的是工业安装工程的划分。主控室仪表分部工程可划分为：盘柜安装、电
源设备安装、仪表线路安装、接地、系统硬件和软件试验等分项工程。
20.C 【解析】一些无法定量而采取定性的项目属于一般项目。
二、多项选择题
21.AD 【解析】本题考查的是起重技术。吊装参数表主要包括：设备规格尺寸、金属总重量、吊
装总重量、重心标高、吊点方位及标高。
22.BCD 【解析】本题考查的是焊接技术。与焊接线能量有直接关系的因素包括：焊接电流、电
弧电压和焊接速度。
23.ADE 【解析】本题考查的是设备安装技术。联轴器装配时，两轴心径向位移、两轴线倾斜和
端面间隙的测量方法应符合相关要求。
24.ACD 【解析】本题考查的是变压器的安装技术。B项，钢丝绳必须挂在油箱的吊钩上，变压器
顶盖上部的吊环仅做吊芯检查用，严禁用此吊环吊装整台变压器。E项，装有气体继电器的变压器顶
盖，沿气体继电器的气流方向有1.0％～1.5％的升高坡度。
25.ABC 【解析】本题考查的是管道冲洗技术。水冲洗的实施要点有：水冲洗应使用洁净水。冲
洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不得超过25ppm（ 25×10-6）；水冲洗流速不得低于
1.5m/s，冲洗压力不得超过管道的设计压力；水冲洗排放管的截面积不应小于被冲洗管截面积的60％，
排水时不得形成负压；水冲洗应连续进行，当设计无规定的时候，以排出口的水色和透明度与入口水
11目测一致为合格。管道水冲洗合格后，应及时将管内积水排净，并应及时吹干。
26.AD 【解析】本题考查的是管道安装技术。B项，螺栓不能自由穿入时可采用绞刀或锉刀修整
螺栓孔，不得采用气割扩孔。C项，初拧（复拧）后应对螺母涂刷颜色标记。E项，高强度大六角头螺
栓连接副施拧可采用扭矩法或转角法。
27.ABDE 【解析】本题考查的是建筑管道工程施工。C项，中水给水管道不得装设取水水嘴。
28.ABCE 【解析】本题考查的是成套灯具。D项，灯具的绝缘电阻不得小于2MΩ。
29.ABE 【解析】本题考查的是风险管理。项目实施过程中自身风险有：建设风险、营运风险、技
术风险、管理风险。
30.ABD 【解析】本题考查的是建筑智能化工程施工技术。应检测公共广播系统的声场不均匀度、
漏出声衰减及系统设备信噪比符合设计要求。
三、实务操作和案例分析题
（一）
1.（1）技术交底应分层次展开，直至交底到施工操作人员；交底必须在作业前进行，并有书面交
底资料；交底时技术负责人应到位。
（2）在工程开工前界定重要项目，对于重要项目的技术交底文件，应由项目技术负责人审核或批
准，交底时技术负责人应到位。
2.（1）管道接口焊缝设置在套管内不符合要求，管道接口焊缝不应在套管内，应设置在套管外；
（2）管道穿越防火墙，管道和套管之间的缝隙采用聚氨酯发泡封堵不符合要求，套管与管道的缝隙应
采用不燃绝热材料进行防火封堵。
3.（1）空调供水管的试验压力不应小于1.3+0.5＝1.8（MPa）；
（2）开式冷却水的试验压力不应小于0.9×1.5＝1.35（MPa）；
（3）试验压力最低不应小于0.6MPa。
4.在试验过程中，发现空调供水管个别法兰连接和焊缝处有渗漏现象，施工人员严禁继续升压、
严禁带压紧固螺栓、补焊或修理，严禁非相关人员进行维修操作，且应在消除缺陷后重新进行试验。
（二）
1.BIM四维（4D）模拟施工的作用有：
（1）在BIM三维模型的基础上融合时间概念可实现四维模拟，避免工期延误；
（2）可以直观地体现施工的界面、顺序，使总承包单位与各专业施工单位之间的施工协调变得清
晰明了；
（3）通过四维施工模拟与施工组织方案的结合，使设备材料进场、劳动力配置、机械排版等各项
工作的安排变得更为有效、经济；设备吊装方案及一些重要的施工步骤，可以用四维模拟的方式很明
确地向业主、审批方展示出来。
2.（1）针对于末端试水装置的出水方式，直接与排水管连接不符合规范要求，应采用孔口出流的
方式进行排水；
（2）针对于末端试水装置的排水立管，DN50的排水管不符合规范要求，应采用不小于DN75的排
水管；
12（3）该末端试水装置漏装了试水接头及排水漏斗。
3.B公司还需要对配水管道、水源、排水设施进行调试，并完成对自动喷水灭火系统的整体试验及调试。
4.联动试验除A公司外，还应参加的单位有：B公司、建设单位、监理单位、设计单位、设备供应
厂家。
（三）
1.依据水泵安装技术的要求，图中有如下错误：
（1）水平方向上的吸入管道金属软管错误，应更换为橡胶软接头（柔性接头）；
（2）水泵排出管垂直管道上的橡胶软管和变径管的位置错误，变径管在前侧，橡胶软管在后侧；
（3）泵的吸入管处应安装闸阀、压力表、过滤网，泵的扬程大于20m，出水管应加装止回阀；
（4）泵和电机的底座下应设置减震装置。
2.一般包括工序名称，可能出现的质量问题，提出的质量预控措施三部分内容。
3.材料代用属于小型设计变更，由项目部提出设计变更申请单，经项目部技术管理部门审核，由
现场设计、建设（监理）单位代表签字同意后生效。
4.（1）管道元件及材料应有取得制造许可的制造厂的产品质量证明文件；
（2）使用前核对管道元件及材料的材质、规格、型号、数量和标识；
（3）进行外观质量和几何尺寸的检查验收；
（4）应采用光谱分析或其他方法对材质进行复查，并做好标识。
（四）
1.（1）建筑设备监控系统深化设计的紧前工序有建筑设备自动监控需求调研、监控方案设计与评
审、工程承包商的确定、设备供应商的确定。
（2）自动监控系统的深化设计应具有开放结构，协议和接口都应标准化；首先了解建筑物的基本
情况、建筑设备的位置、控制方式和技术要求等资料，然后依据监控产品进行深化设计；施工深化中
还应做好与建筑给排水、电气、通风空调、防排烟、防火卷帘和电梯等设备的接口确认，做好与建筑
装修效果的配合工作。
2.（1）首先应进行系统试运行和调试，合格后才能进行系统检测，因此项目部编制的建筑智能化
工程施工进度计划被安装公司否定。
（2）这种表达方式的施工进度计划的缺点有：
1）不能反映工作所具有的机动时间，不能反映影响工期的关键工作和关键线路，也就无法反映
整个施工过程的关键所在，因而不便于施工进度控制人员抓住主要矛盾，不利于施工进度的动态控制；
2）工程项目规模大、工艺关系复杂时，横道图施工进度计划很难充分暴露施工中的矛盾；利用
横道图计划控制施工进度有较大的局限性；适用于小型项目或大型项目的子项目。
3.（1）在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，对材料的数量和
质量进行验收；要求复检的材料应有取样送检证明报告；
（2）验收工作应按质量验收规范和计量检测规定进行。
4.扁钢与扁钢的搭接，其搭接长度不小于扁钢宽度的2倍，且至少三面施焊。
1380mm
80mm
14
mm04
40×4镀锌扁钢搭接焊接示意图
5.（1）该智能化工程有四个子分部工程，分别是建筑设备监控系统，安全技术防范系统，公共广
播系统和机房工程；
（2）子分部工程质量验收记录的检查评定结论由施工单位填写，验收意见由建设（监理）单位填写；
（3）子分部工程质量验收记录表签字人有建设单位项目负责人、建设单位项目技术负责人，总监
理工程师，施工单位项目负责人、施工单位项目技术负责人，设计单位项目负责人。
（五）
1.压缩机固定与灌浆的紧前工序是安装精度调整与检测，紧后工序是设备装配；氢气管道吹洗的
紧前工序是压力试验，紧后工序是防腐保温。
2.（1）安装基准线包括纵向中心线、横向中心线；
（2）测试安装标高基准线一般采用水准仪。
3.在焊接材料的质量控制环节中，应设置的控制点有：
（1）焊材的采购；
（2）验收及复检；
（3）保管；
（4）烘干及恒温存放；
（5）发放与回收。
4.（1）针对起重过程中吊装钢丝绳可能断脱，需要采取的控制措施是：严格检查钢丝绳的规格型
号，并采用多吊点吊装；
（2）针对起重过程中汽车起重机会翻车，需要采取的控制措施是，严禁超载、严格机械检査、打
好支腿并用道木和钢板垫实和加固，确保支腿稳定。
5.（1）检查电动机安装是否牢固，地脚螺栓是否全部拧紧；
（2）检查电动机与传动机械的联轴器是否安装良好；
（3）电动机的保护接地线必须连接可靠,铜芯接地线截面不小于4mm2；
（4）通电检查电动机的转向是否正确，不正确时，在电源侧或电动机接线盒侧任意对调两根电源
线即可；
（5）对于绕线型电动机还应检查滑环和电刷。全国一级建造师执业资格考试历年真题精粹与精编模拟试卷
机电工程管理与实务
2020 年真题及解析2020年全国一级建造师执业资格考试
《机电工程管理与实务》真题
一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）
1.无卤低烟阻燃电缆在消防灭火时的缺点是（ ）。
A.发出有毒烟雾 B.产生烟尘较多 C.腐蚀性能较高 D.绝缘电阻下降
2.下列考核指标中，与锅炉可靠性无关的是（ ）。
A.运行可用率 B.容量系数 C.锅炉热效率 D.出力系数
3.长输管线的中心定位主点不包括（ ）。
A.管线的起点 B.管线的中点 C.管线的转折点 D.管线的终点
4.发电机安装程序中，发电机穿转子的紧后工序是（ ）。
A.端盖及轴承调整安装 B.氢冷器安装
C.定子及转子水压试验 D.励磁机安装
5.下列自动化仪表工程的试验内容中，必须全数检验（ ）。
A.单台仪表校准和试验 B.仪表电源设备的试验
C.综合控制系统的试验 D.回路试验和系统试验
6.在潮湿环境中，不锈钢接触碳素钢会产生（ ）。
A.化学腐蚀 B.电化学腐蚀 C.晶间腐蚀 D.铬离子污染
7.关于管道防潮层采用玻璃纤维布复合胶泥涂抹施工做法，正确的是（ ）。
A.环向和纵向缝应对接粘贴密实 B.玻璃纤维布不应用平铺法
C.第一层胶泥干燥后贴玻璃丝布 D.玻璃纤维布表面需涂胶泥
8.工业炉窑烘炉前应完成的工作是（ ）。
A.对炉体预加热 B.烘干烟道和烟囱
C.烘干物料通道 D.烘干送风管道
9.电梯设备进场验收的随机文件中不包括（ ）。
A.电梯安装方案 B.设备装箱单 C.电气原理图 D.土建布置图
10.消防灭火系统施工中，不需要管道冲洗的是（ ）。
A.消火栓灭火系统 B.泡沫灭火系统
C.水炮灭火系统 D.高压细水雾灭火系统
11.工程设备验收时，核对验证内容不包括（ ）。
A.核对设备型号规格 B.核对设备供货商
C.检查设备的完整性 D.复核关键原材料质量
12.下列施工组织设计编制依据中，属于工程文件的是（ ）。
A.投标书 B.标准规范 C.工程合同 D.会议纪要
13.关于施工单位应急预案演练的说法，错误的是（ ）。
A.每年至少组织一次综合应急预案演练 B.每年至少组织一次专项应急预案演练
C.每半年至少组织一次现场处置方案演练 D.每年至少组织一次安全事故应急预案演练
114.机电工程工序质量检查的基本方法不包括（ ）。
A.试验检验法 B.实测检验法 C.抽样检验法 D.感官检验法
15.压缩机空负荷试运行后，做法错误的是（ ）。
A.停机后立刻打开曲轴箱检查 B.排除气路及气罐中的剩余压力
C.清洗油过滤器和更换润滑油 D.排除气缸及管路中的冷凝液体
16.下列计量器具中，应纳入企业最高计量标准器管理的是（ ）。
A.温度计 B.兆欧表 C.压力表 D.万用表
17.110kV高压电力线路的水平安全距离为10m，当最大风偏水平距离为0.5m时，则导线边缘延伸
的水平安全距离应为（ ）。
A.9m B.9.5m C.10m D.10.5m
18.取得A2级压力容器制造许可的单位可制造（ ）。
A.第一类压力容器 B.高压容器 C.超高压容器 D.球形储罐
19.下列分项工程质量验收中，属于一般项目的是（ ）。
A.风管系统测定 B.阀门压力试验 C.灯具垂直偏差 D.管道焊接材料
20.工业建设项目正式竣工验收会议的主要任务不包括（ ）。
A.编制竣工决算 B.查验工程质量 C.审查生产准备 D.核定遗留尾工
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错
项。错选，本题不得分；少选，所选的每个选项得0.5分）
21.吊装作业中，平衡梁的主要作用有（ ）。
A.保持被吊物的平衡状态 B.平衡或分配吊点的载荷
C.强制改变吊索受力方向 D.减小悬挂吊索钩头受力
E.调整吊索与设备间距离
22.钨极手工氩弧焊与其他焊接方法相比较的优点有（ ）。
A.适用焊接位置多 B.焊接熔池易控制
C.热影响区比较小 D.焊接线能量较小
E.受风力影响最小
23.机械设备润滑的主要作用有（ ）。
A.降低温度 B.减少摩擦
C.减少振动 D.提高精度
E.延长寿命
24.下列接闪器的试验内容中，金属氧化物接闪器应测试的内容有（ ）。
A.测量工频放电电压 B.测量持续电流
C.测量交流电导电流 D.测量泄漏电流
E.测量工频参考电压
25.关于管道法兰螺栓安装及紧固的说法，正确的有（ ）。
A.法兰连接螺栓应对称紧固 B.法兰接头歪斜可强紧螺栓消除
C.法兰连接螺栓长度应一致 D.法兰连接螺栓安装方向应一致
E.热态紧固应在室温下进行
226.关于高强度螺栓连接紧固的说法，正确的有（ ）。
A.紧固用的扭矩扳手在使用前应校正 B.高强度螺栓安装的穿入方向应一致
C.高强度螺栓的拧紧宜在24h内完成 D.施拧由螺栓群一侧向另一侧拧紧
E.高强度螺栓的拧紧应一次完成终拧
27.关于建筑室内给水管道支吊架安装的说法，正确的有（ ）。
A.滑动支架的滑托与滑槽应有3～5mm间隙
B.无热伸长管道的金属管道吊架应垂直安装
C.有热伸长管道的吊架应向热膨胀方向偏移
D.6m高楼层的金属立管管卡每层不少于2个
E.塑料管道与金属支架之间应加衬非金属垫
28.关于建筑电气工程母线槽安装的说法，正确的有（ ）。
A.绝缘测试应在母线槽安装前后分别进行
B.照明母线槽的垂直偏差不应大于10mm
C.母线槽接口穿越楼板处应设置补偿装置
D.母线槽连接部件应与本体防护等级一致
E.母线槽连接处的接触电阻应小于0.1Ω
29.关于空调风管及管道绝热施工要求的说法正确的有（ ）。
A.风管的绝热层可以采用橡塑绝热材料 B.制冷管道的绝热应在防腐处理前进行
C.水平管道的纵向缝应位于管道的侧面 D.风管及管道的绝热防潮层应封闭良好
E.多重绝热层施工的层间拼接缝应一致
30.建筑智能化工程中的接口技术文件内容包括（ ）。
A.通信协议 B.责任边界
C.数据流向 D.结果评判
E.链路搭接
三、实务操作和案例分析题［共5题。（一）、（二）、（三）题各20分，（四）、（五）题各30分］
（一）
【背景资料】
某安装公司承包大型制药厂的机电安装工程，工程内容：设备、管道和通风空调等工程安装。安
装公司对施工组织设计的前期实施，进行了监督检查：施工方案齐全，临时设施通过验收，施工人员
按计划进场，技术交底满足施工要求，但材料采购因资金问题影响了施工进度。
不锈钢管道系统安装后，施工人员用洁净水［氯离子含量小于25ppm（25×10-6）］对管道系统进
行试压时（如图1所示），监理工程师认为压力试验条件不符合规范规定，要求整改。
由于现场条件限制，有部分工艺管道系统无法进行水压试验，经设计和建设单位同意，允许安装
公司对管道环向对接焊缝和组成件连接焊采用100%无损检测，代替现场水压试验，检测后设计单位对
工艺管道系统进行了分析，符合质量要求。
检查金属风管制作安装质量时，监理工程师对少量风管的板材拼接有十字形接缝提出整改要求。
安装公司进行了返修和加固，风管加固后外形尺寸改变但仍满足安全使用要求，验收合格。
3排气管
试验加压系统碳钢管 试压系统不锈钢管道
1.0级
给水
试压泵
防水管
图1 管道系统水压试验示意图
【问题】
1.安装公司在施工准备和资源配置计划中哪几项完成得比较好，哪几项需要改进？
2.图中的水压试验有哪些不符合规范规定，写出正确的做法。
3.背景中的工艺管道系统的焊缝应采用哪几种检测方法？设计单位对工艺管道系统应如何分析？
4.监理工程师提出整改要求是否正确？说明理由。加固后的风管可按什么文件进行验收？
（二）
【背景资料】
A公司总承包2×660MW火力发电厂1#机组的建筑安装工程，工程包括锅炉、汽轮发电机、水处
理、脱硫系统等。A公司将水泵、管道安装分包给B公司施工。B公司在凝结水泵初步找正后，即进行
管道连接，因出口管道与设备不同心，无法正常对口，便用手拉葫芦强制调整管道，被A公司制止。B
公司整改后，又在联轴节上架设仪表监视设备位移，保证管道与水泵的安装质量。
锅炉补给水管道设计为埋地敷设，施工完毕自检合格后，以书面形式通知监理，申请隐蔽工程验
收。第二天进行土方回填时，被监理工程师制止。在未采取任何技术措施的情况下，公司对凝汽器汽
4侧进行了灌水试验（如图2所示），无泄露，但造成部分弹簧支座因过载而损坏。返修后，进行汽轮机
组轴系对轮中心找正工作，经初找、复找验收合格。
主体工程、辅助工程和公用设施按设计文件要求建成，单位工程验收合格后，建设单位及时向政
府有关部门申请项目的专项验收，并提供备案申报表、施工许可文件复印件及规定的相关材料，项目
通过专项验收。
凝汽器
冷凝水管
运行水位
冷凝水泵
弹簧支座
基础
图2 凝汽器灌水试验示意图
【问题】
1.A公司为什么制止凝结水管道连接？B公司应如何进行整改？在联轴节上应架设哪些仪表监视设
备的位移？
2.说明监理工程师制止土方回填的理由，隐蔽工程验收通知内容有哪些？
3.写出凝汽器灌水试验前后的注意事项。灌水水位应高出哪个部件？轴系中心复找工作应在凝汽
器什么状态下进行？
4.建设工程项目投入试生产前和试生产阶段应完成哪些专项验收？
5（三）
【背景资料】
某生物新材料项目由A公司总承包，A公司项目部经理在策划组织机构时，项目部根据项目的大小
和具体情况配备了项目部技术人员，满足了技术管理要求。
项目中的料仓盛装的浆糊流体介质温度约为42℃，料仓外壁保温材料为半硬质岩棉材料；料仓由
A、B、C、D四块不锈钢壁板组焊而成，尺寸和安装位置如图3所示。
门吊架横梁上挂设4只手拉葫芦，通过卸扣、钢丝绳吊索与料仓壁板上吊耳（材料为Q235）连接
成吊装系统。料仓的吊装顺序为A、C→B、D，料仓四块不锈钢焊接方法是焊条电弧焊。设计要求为
料仓正方形出料口连接法兰安装水平允许偏差≤1mm，对角线允许偏差≤2mm，中心位置允许偏差
≤1.5mm。
料仓工程质量检查时，质量员提出吊耳与料仓壁板为异种钢焊接，违反“禁止不锈钢与碳素钢接
触”的规定，项目部对料仓临时吊耳进行了标识和记录，根据材质和严重程度编制并提交了质量问题
调查报告，及时返修后，质量验收合格。
板式吊耳 手拉葫芦 门吊架横梁
D
6层+36.000
料斗上边框 C 0 0A 0
6 0
B A 下端面与 600 8 4
B
法兰链接
4800
5层+30.000
图3 料仓安装位置及尺寸示意图
【问题】
1.项目经理根据项目大小和具体情况如何配备技术人员？保温材料到达施工现场应检查哪些质量
证明文件？
2.分析图3中存在哪些安全事故危险源？不锈钢壁板组对焊接作业过程中存在哪些职业健康危害因素？
3.料仓出料口端平面标高基准和纵横中心线的测量应分别使用哪种测量仪器？
64.项目部编制的吊耳质量问题调查报告应及时提交给哪些单位？
（四）
【背景资料】
A公司承包某商务园区电气工程，工程内容10/0.4-LN9731型变电所、供电线路，室内电气主要设
备（三相变压器、开关柜）由建设单位采购，设备已运抵施工现场，其他设备材料由A公司采购。A公
司依据施工图、资源配置计划编制了10/0.4-LN9731型变电所安装工作的逻辑关系及持续时间图。A公
司将3 000m电缆排管分包给B公司，预计单价为130元/m，工期为30天，B公司签订合同后第15天结束
前，A公司检查电缆排管施工进度，B公司完成电缆排管1 000m，但支付B公司进度款累计已达20万元，
A公司对B公司发出警告，要求加快进度。A公司对B公司进行质量管理协调，编制质量检验计划与电
缆排管施工进度计划一致，A公司检查电缆型号、规格、绝缘电阻和绝缘试验均符合要求，在电缆排
管检查合格后按施工图进行电缆敷设，供电线路按设计要求完成。
变电所设备安装后，变压器及高压电器进行了交接试验，在额定电压下对变电器进行冲击合闸验
收3次，每次间隔时间3min，无异常现象。A公司认为交接试验合格，被监理工程师提出异议，要求重
新进行冲击合闸试验。
建设单位要求变电所单独验收，给商务园区供电，A公司整理变电所工程验收资料，在试运行验
收中，有一台变压器运行噪声较大，经有关部门检查分析及A公司提供施工文件证明，不属于安装质
量问题，后经变压器厂家调整处理通过验收。
表1 10/0.4-LN9731型变电所安装工作的逻辑关系及持续时间
代号 工作内容 紧前工作 持续时间/d 可压缩时间/d
A 基础框架安装 — 10 3
B 接地干线安装 — 10 2
C 桥架安装 A 8 3
D 变压器安装 AB 10 2
E 开关柜、配电柜安装 AB 15 3
F 电缆敷设 CDE 8 2
G 母线安装 DE 11 2
H 二次线路敷设 E 4 1
I 试验调整 FGH 20 3
J 计量仪表安装 GH 2 —
K 试运行验收 IJ 2 —
【问题】
1.按表计算变电所安装计划工期，如果每项工作都按表压缩天数，变电所安装最多可以压缩到多少天？
72.计算B公司电缆排管CPI、SPI，判断B公司电缆排管施工进度提前还是落后。
3.电缆排管施工中的质量管理协调，有哪些同步性作用？10kV电力电缆应做哪些试验？
4.变压器高低压的绝缘电阻测量应分别用多少伏的兆欧表？监理工程师为什么提出异议？写出正
确的冲击合闸试验要求。
5.变电所工程是否可以单独验收？试运行验收中发生的问题，A公司可提供哪些施工文件来证明不
是安装质量问题？
（五）
【背景资料】
某施工单位承接一处500kt/d的金属矿综合回收技术改造项目，该项目的熔炼房内设计有一台桥式
起重机（额定起重量50t，跨度19m），方案采用直立桅杆吊装系统进行设备就位安装。
工程中的氧气输送管道设计压力为0.8MPa，材质：20＃钢，304不锈钢，321不锈钢。规格主要有
φ377、φ325、φ159、φ108、φ89、φ76。制氧站在地上管网及底吹、阳极炉、鼓风机房内工艺管
道共约1 500m。
施工单位编制了施工组织设计及各项施工方案，经审批通过，在氧气管道安装合格具备压力试验
条件后，对管道系统进行了强度试验。用氮气作为试验介质，先缓慢升压到设计压力的50%，经检查
无异常，以10%试压压力逐级升压，每级稳压3min，直到试验压力，稳压10min，降到设计压力，检查
管道无泄漏。
为了保证富氧底吹炉内衬的砌筑质量，施工单位对砌筑过程中的质量问题进行了现场调查并统计
了质量问题（见表2），针对质量问题用因果分析图找出了主要原因。
表2 富氧底吹炉内衬砌筑质量问题统计表
序号 质量问题 频数 累计频数 频率（%） 累计频率（%）
1 错牙 44 44 47.3 47.3
2 三角缝 31 75 33.3 80.6
3 圆周砌体圆弧超差 8 83 8.6 89.2
4 端墙砌体平面度超差 5 88 5.4 94.6
5 炉膛砌体线尺寸超差 2 90 2.2 96.4
6 膨胀缝宽度超差 1 91 1.0 97.8
7 其他 2 93 2.2 100
8 合计 93
8【问题】
1.本工程的哪个设备安装应编制危大工程专项施工方案？该项方案编制后必须经过哪个步骤才能
实施？
2.施工单位承接本项目应具备哪些特种设备的施工许可？
3.影响富氧底吹炉砌筑的主要质量问题有哪几个？累计频率是多少？找到质量问题的主要原因之
后要做什么工作？
4.直立单桅杆吊装系统由哪几部分组成？卷扬机走绳、桅杆缆风绳和起重机捆绑绳的安全系数分
别应不小于多少？
5.氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气的试验压力。
92020年全国一级建造师执业资格考试
《机电工程管理与实务》真题参考答案及解析
一、单项选择题
1.D 【解析】本题考查的是常用电气材料的类型及应用。无卤低烟的聚烯烃材料主要采用氢氧化
物作为阻燃剂，氢氧化物又称为碱，其特性是容易吸收空气中的水分（潮解）。根据题干可知，D项符
合题意。
2.C 【解析】本题考查的是锅炉性能及主要参数。锅炉可靠性：锅炉可靠性一般用五项指标考核，
即运行可用率、等效可用率，容量系数、强迫停运率和出力系数。根据题干可知，C项符合题意。
3.B 【解析】本题考查的是管线工程测量。定位的依据：定位时可根据地面上已有建筑物进行管
线定位，也可根据控制点进行管线定位。例如，管线的起点、终点及转折点称为管道的主点。根据题
干可知，B项符合题意。
4.B 【解析】本题考查的是发电机安装程序。定子就位→定子及转子水压试验→发电机穿转子→
氢冷器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
根据题干可知，B项符合题意。
5.D 【解析】本题考查的是自动化仪表工程施工程序。仪表试验包括：单台仪表校准和试验、仪
表电源设备的试验、综合控制系统的试验、回路试验和系统试验。其中仪表回路试验和系统试验必须
全部检验。根据题干可知，D项符合题意。
6.B 【解析】本题考查的是设备及管道腐蚀类型。晶间腐蚀是局部腐蚀的一种。沿着金属晶粒间
的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶间杂质或内应力的存
在。晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。而且腐蚀发生后金属和合金的表面仍保
持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化，不能经受敲击，
所以是一种很危险的腐蚀。但这是发生在干燥环境中。题干是在潮湿环境中，由于有水分，便存在电
解质，所以优先发生的是电化学腐蚀。不同材料的金属跟电解质溶液接触时，会发生原电池反应，比
较活泼的金属失去电子而被氧化，这种腐蚀叫做电化学腐蚀。B项符合题意。
7.D 【解析】本题考查的是玻璃纤维布复合胶泥涂抹施工要求。A项错误，应为搭接，不是对接。
B项错误，粘贴的方式，可采用螺旋形缠绕法或平铺法。C项错误，待第一层胶泥干燥后，应在玻璃纤
维布表面再涂抹第二层胶泥。根据题干可知，D项符合题意。
8.B 【解析】本题考查的是烘炉技术要求。工业炉窑在投入生产前必须烘干烘透。烘炉前应先烘
烟囱及烟道。根据题干可知，B项符合题意。
9.A 【解析】本题考查的是电梯工程施工要求。随机文件包括土建布置图，产品出厂合格证，门
锁装置、限速器、安全钳及缓冲器等保证电梯安全部件的型式检验证书复印件，设备装箱单，安装、
使用维护说明书，动力电路和安全电路的电气原理图。根据题干可知，A项符合题意。
10.B 【解析】本题考查的是灭火系统的类别及功能。A、C、D项都是水灭火系统，必然需要冲
洗，所以B项符合题意。
11.C 【解析】本题考查的是设备验收的内容。核对验证包括：核对设备的型号规格、设备供货厂
10商、数量等；设备整机、各类单元设备及部件出厂时所带附件、备件的种类、数量等应符合制造商出厂
文件的规定和定购时的特殊要求；关键原材料和元器件质量及质量证明文件复核，包括关键原材料、协
作件、配套元器件的质量及质保书。验证产品与制造商按规定程序审批的产品图样、技术文件及相关标
准的规定和要求的符合性。购置协议的相关要求是否兑现。根据题干可知，C项不属于核对验证内容。
12.D 【解析】本题考查的是施工组织设计。工程文件，如施工图纸、技术协议、主要设备材料清
单、主要设备技术文件、新产品工艺性试验资料、会议纪要等。根据题干可知，D项属于工程文件。
13.D 【解析】本题考查的是应急预案演练。生产经营单位应当制订本单位的应急预案演练计划，
根据本单位的事故风险特点，每年至少组织一次综合应急预案演练或者专项应急预案演练，每半年至
少组织一次现场处置方案演练。施工单位、人员密集场所经营单位应当至少每半年组织一次生产安全
事故应急预案演练。根据题干可知，D项符合题意。
14.C 【解析】本题考查的是机电工程工序质量检查的基本方法。包括：感官检验法、实测检验法
和试验检验法等。根据题干可知，C项符合题意。
15.A 【解析】本题考查的是压缩机试运转要求。空气负荷单机试运行后，应排除气路和气罐中的
剩余压力，清洗油过滤器和更换润滑油，排除进气管及冷凝收集器和气缸及管路中的冷凝液；需检查
曲轴箱时，应在停机15min后再打开曲轴箱。根据题干可知，A项不符合施工要求。
16.B 【解析】本题考查的是计量法。A类计量器具为本单位最高计量标准器具和用于量值传递的
工作计量器具。例如：一级平晶、水平仪检具、千分表检具、兆欧表、接地电阻测量仪；列入国家强
制检定目录的工作计量器具。根据题干可知，B项符合题意。
17.D 【解析】本题考查的是不同电压等级架空线路保护距离。根据题干可知，D项符合题意。
18.A 【解析】本题考查的是压力容器制造许可级别。具有A1级或A2级或C级压力容器制造许可企
业即具备D级压力容器制造许可资格。根据题干可知，A项符合题意。
19.C 【解析】本题考查的是分项工程验收要求。主控项目包括的检验内容主要有：重要材料、构
件及配件、成品及半成品、设备性能及附件的材质、技术性能等；结构的强度、刚度和稳定性等检验
数据、工程性能检测。如管道的焊接材质、压力试验，风管系统的测定，电梯的安全保护及试运行等。
根据题干可知，C项符合题意。
20.A 【解析】本题考查的是竣工验收的程序。由验收委员会或验收小组主任主持会议，以大会和
分组形式履行以下主要职责和任务：（1）听取项目建设工作汇报；（2）审议竣工验收报告；（3）审查
工程档案资料；（4）查验工程质量；（5）审查生产准备；（6）核定遗留尾工；（7）核实移交工程清单；
（8）审核竣工决算与审计文件；（9）做出全面评价结论；（10）通过竣工验收会议纪要。根据题干可知，
A项符合题意。
二、多项选择题
21.AB 【解析】本题考查的是平衡梁的作用。保持被吊设备的平衡，避免吊索损坏设备；缩短吊
索的高度，减小动滑轮的起吊高度；减少设备起吊时所承受的水平压力，避免损坏设备；多机抬吊时，
合理分配或平衡各吊点的荷载。根据题干可知，A、B项符合题意。
22.BC 【解析】本题考查的是钨极惰性气体保护焊的自有特点。电弧热量集中，可精确控制焊接
热输入，焊接热影响区窄。焊接过程不产生熔渣、无飞溅，焊缝表面光洁。焊接过程无烟尘，熔池容
易控制，焊缝质量高。焊接工艺适用性强，几乎可以焊接所有的金属材料。焊接参数可精确控制，易
于实现焊接过程全自动化。根据题干可知，B、C项符合题意。
1123.ABE 【解析】本题考查的是机械设备安装主要工序内容。润滑与设备加油是保证机械设备正
常运转的必要条件，通过润滑剂减少摩擦副的摩擦、表面破坏和降低温度，使设备具有良好工作性能，
延长使用寿命。根据题干可知，A、B、E项符合题意。
24.BDE 【解析】本题考查的是接闪器的试验内容。包括：
（1）测量接闪器的绝缘电阻；
（2）测量接闪器的泄漏电流；
（3）测量磁吹接闪器的交流电导电流；
（4）测量金属氧化物接闪器的持续电流、工频参考电压或直流参考电压；
（5）测量FS型阀式接闪器的工频放电电压。根据题干可知，B、D、E项符合题意。
25.ACD 【解析】本题考查的是管道安装技术要求。管道采用法兰连接时，法兰封面及密封垫片
不得有划痕、斑点等缺陷；法兰连接应与钢制管道同心，螺栓应能自由穿入，法兰接头的歪斜不得用
强紧螺栓的方法消除；法兰连接应使用同一规格螺栓，安装方向应一致，螺栓应对称紧固。热态紧固
或冷态紧固应在达到工作温度2h后进行。根据题干可知，A、C、D项符合题意。
26.ABC 【解析】本题考查的是高强度螺栓连接要求。D项错误。高强度螺栓应按照一定顺序施
拧，宜由螺栓群中央顺序向外拧紧。E项错误。高强度螺栓连接副施拧分为初拧和终拧。根据题干可
知，A、B、C项符合题意。
27.ABD 【解析】本题考查的是室内给水管道施工技术要求。C项错误。有热伸长管道的吊架、吊
杆应向热膨胀的反方向偏移。E项错误。采用金属制作的管道支架，应在管道与支架间加衬非金属垫
或套管，套管也是可以的。根据题干可知，A、B、D项符合题意。
28.BDE 【解析】本题考查的是母线槽安装及连接要求。C项错误。母线槽段与段的连接口不应设
置在穿越楼板或墙体处，垂直穿越楼板处应设置与建（构）筑物固定的专用部件支座，其孔洞四周应
设置高度为50mm及以上的防水台，并应采取防火封堵措施。A项没有明确要求，建议不选。根据题干
可知，B、D、E项符合题意。
29.ACD 【解析】本题考查的是管道绝热施工技术要求。B项错误。空调水系统和制冷系统管道的
绝热施工，应在管路系统强度与严密性检验合格和防腐处理结束后进行。E项错误。多重绝热层施工
时层间的拼接缝应错开。根据题干可知，A、C、D项符合题意。
30.ABC 【解析】本题考查的是建筑智能化。接口技术文件应符合合同要求；接口技术文件应包
括：接口概述、接口框图、接口位置、接口类型与数量、接口通信协议、数据流向和接口责任边界。
D、E项属于接口测试文件。根据题干可知，A、B、C项符合题意。
三、实务操作和案例分析题
（一）
1.（1）施工准备中的技术准备和现场准备完成的比较好，资金准备需要改进。
（2）资源配置计划中的劳动力配置计划完成的比较好，物资配置计划需要改进。
2.（1）试验用的压力表的数量仅为1块不符合要求。
正确做法：压力表的数量不应少于2块。
（2）碳钢管和不锈钢管直接连接会发生电化学腐蚀，不符合规范要求。
正确做法：不同管道的连接应采取防止发生电化学腐蚀的措施，采用与管道相同材质的过渡件进
12行连接，或用与管道相同材质的法兰分别与管道焊接后，再用螺栓连接。
3.（1）对管道环向对接焊缝应进行100%射线检测和100%超声检测；对组成件连接焊缝应进行
100%渗透检测或100%磁粉检测。
（2）设计单位对工艺管道系统应进行柔性分析。
4.（1）监理工程师提出整改要求做法正确。
（2）理由：风管板材拼接的接缝应错开，不得有十字形接缝。
（3）加固后的风管可按技术处理方案和协商文件进行验收。
（二）
1.（1）B公司在水泵初步找正后，即进行管道连接，并导致无法正常对口，后又用手拉葫芦强制
调整管道，导致管道承受了较大的附加外力，因此A公司制止了凝结水管道的连接。
（2）B公司应在水泵安装定位并紧固地脚螺栓后在进行管道和设备的连接，并在连接前，在自由
状态下检验法兰的平行度和同轴度，以保证管道和设备接口同心，避免管道和设备承受较大的附加
外力。
（3）在联轴节上应架设百分表监视设备的位移。
2.（1）监理工程师制止土方回填的理由是，工程具备隐蔽条件时，施工单位应在隐蔽前48h以书
面形式通知建设单位或监理单位进行验收，验收合格后方能进行下一道工序。
（2）隐蔽工程验收通知内容有：隐蔽验收的内容、隐蔽方式、验收时间和地点。
3.（1）已经就位在弹簧支座上的凝汽器，灌水试验前应加设临时支撑，灌水试验完成后应及时把
水放净。
（2）灌水水位应高出顶部冷却管100mm。
（3）轴系中心复找工作应在凝汽器灌水至模拟运行状态下进行。
4.建设工程项目投入试生产前应完成消防验收；
建设工程项目试生产阶段应完成安全设施验收和环境保护验收。
（三）
1.（1）项目经理根据项目大小和具体情况，按分部、分项工程和专业配备技术人员。
（2）保温材料到达施工现场应检查出厂合格证书，化验、物性实验记录。
2.（1）图3中存在的安全事故危险源有：起重吊装作业、受限空间作业、高空作业、交叉作业、
焊接作业、焊缝射线检测、火灾、触电、机械伤害、物体打击、高空坠落等。
（2）不锈钢壁板组对焊接作业过程中存在哪些职业健康危害因素有电焊烟尘、锰及其化合物、一
氧化碳、氮氧化物、臭氧、紫外线、红外线、高温、高处作业。
3.（1）料仓出料口端平面高基准应采用水准仪测量；
（2）料仓出料口端平面纵横中心线应采用经纬仪测量。
4.项目部编制的吊耳质量问题调查报告应及时提交给建设单位、监理单位和本单位管理部门。
（四）
1.（1）根据逻辑关系表及持续时间可以判断关键工作是A（B）、E、G、I、K，因此变电所安装计
划工期为10+15+11+20+2=58（天）。
13（2）如果每项工作都按表压缩天数，AB工作可同时压缩2天，E工作可压缩3天，G工作可压缩2天，
I工作可压缩3天，因此变电所安装最多可以压缩到48天。
2.B公司电缆排管施工CPI=已完工程预算费用/已完工程实际费用=130×1000/ 200000 =0.65；
B公司电缆排管施工SPI=已完工程预算费用/计划工程预算费用=130×1000/（ 130×1500） =0.67；
由于SPI<1，因此B公司电缆排管施工进度落后。
3.（1）电缆排管施工中的质量管理协调，作用于质量检查或验收记录的形成与施工实体进度形成
的同步性。
（2）10kV电力电缆应做的试验包括：交流耐压试验、直流耐压试验、直流泄漏试验。
4.（1）变压器高低压的绝缘电阻测量应分别用2 500V和500V的兆欧表。
（2）监理工程师提出异议的原因是变压器在额定电压下的冲击合闸试验次数和每次间隔时间均不
符合规范要求。
（3）正确的冲击合闸试验要求：在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔
时间宜为5min，应无异常现象。
5.（1）变电所工程可以单独验收。
（2）A公司可提供的施工文件包括：合同文件、设计文件、施工记录和变压器安装技术说明书。
（五）
1.（1）桥式起重机的安装应编制危大工程专项施工方案。
（2）该专项方案编制后，应当通过施工单位审核和总监理工程师审查，再由施工单位组织召开专
家论证会对专项施工方案进行论证后才能实施。
2.施工单位承接本项目应具备特种设备的施工许可包括：压力管道安装许可（氧气管道安装许
可）、起重机械安装许可（桥式起重机安装许可、桅杆式起重机安装许可）。
3.（1）影响富氧底吹炉砌筑的主要质量问题：错牙、三角缝。
（2）累计频率：80.6%。
（3）找到质量问题的主要原因之后，要根据质量问题的范围、性质、原因和影响程度，确定处置
方案，如返工处理、返修处理、降级使用、不做处理、报废处理，并将处置方案报建设单位或监理单
位批准。
4.（1）直立单桅杆吊装系统由桅杆、缆风系统、提升系统、托排滚杠系统、牵引溜尾系统等
组成。
（2）卷扬机走绳的安全系数应不小于5，桅杆缆风绳的安全系数应不小于3.5，起重机捆绑绳的安
全系数应不小于6。
5.（1）氧气管道的酸洗钝化的工序包括：脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气
吹干。
（2）氧气管道采用氮气的试验压力为0.8×1.15=0.92（MPa）。
14全国一级建造师执业资格考试历年真题精粹与精编模拟试卷
机电工程管理与实务
2021 年真题及解析2021年全国一级建造师执业资格考试
《机电工程管理与实务》真题
一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）
1.热力管道与其他管道共架敷设时，疏水器应安装在（ ）。
A.流量孔板前侧 B.管道集气处 C.流量孔板后侧 D.管道最高点
2.下列防腐施工方法中，漆料省、效率高的是（ ）。
A.高压无气喷涂法 B.刷涂法 C.空气喷涂法 D.滚涂法
3.室内排水管道的施工程序中，防腐的紧后工序是（ ）。
A.水压试验 B.通水试验 C.灌水试验 D.通球试验
4.关于耐火砖砌筑施工的说法，正确的是（ ）。
A.砌砖时应使用铁锤找正 B.反拱底应从中心向两侧对称砌筑
C.砌砖中断时应做成断面平齐的直槎 D.拱的砌筑应从拱脚一侧依次砌向另一侧
5.下列硬质绝热制品的捆扎方法中，正确的是（ ）。
A.应螺旋式缠绕捆扎 B.多层一次捆扎固定
C.每块捆扎至少一道 D.振动部位加强捆扎
6.下列整定内容中，属于配电装置过电流保护整定的是（ ）。
A.合闸元件整定 B.温度元件整定 C.时间元件整定 D.方向元件整定
7.下列安装工序中，不属于光伏发电设备安装程序的是（ ）。
A.汇流箱安装 B.逆变器安装 C.集热器安装 D.电气设备安装
8.关于钢结构框架分段安装的做法，错误的是（ ）。
A.铣平面应均匀接触，接触面积不应小于75%
B.框架节点采用焊接连接时，不得设置定位螺栓
C.在地面拼装的框架，其焊缝需进行无损检测
D.在安装的框架上施加临时载荷时，应经验算
9.下列设备基础中，属于按使用功能划分的是（ ）。
A.垫层基础 B.联合基础 C.减振基础 D.箱式基础
10.塑料绝缘铠装多芯电缆的最小允许弯曲半径是电缆外径的（ ）。
A.10倍 B.12倍 C.15倍 D.20倍
11.关于洁净层流罩安装调试的说法，错误的是（ ）。
A.应采用独立的防晃支架 B.利用生产设备作为支撑
C.安装高度允许偏差1mm D.不小于1h的连续试运转
12.下列自动扶梯故障中，必须通过安全触点电路来完成开关断开的是（ ）。
A.无控制电压 B.接地故障 C.电路过载 D.踏板下陷
13.关于建筑设备监控系统输入设备安装的说法，正确的是（ ）。
A.铂温度传感器的接线电阻应小于1Ω B.电磁流量计应安装在流量调节阀下游
C.风管型传感器应在风管保温前安装 D.涡轮式流量传感器应垂直安装
114.下列机电工程项目采购类型中，按采购内容划分不包括（ ）。
A.工程采购 B.货物采购 C.询价采购 D.服务采购
15.商务报价的策略不包括（ ）。
A.不平衡报价 B.多方案报价 C.突出工期目标 D.无利润竞标
16.规避国际机电工程项目中的营运风险，采取的防范措施是（ ）。
A.选择专业化的维保单位 B.提高项目融资管理水平
C.选择有实力的施工单位 D.关键技术采用国内标准
17.机电工程的清单综合单价中不包括（ ）。
A.材料费 B.机械费 C.管理费 D.措施费
18.机电工程项目竣工预验的复验单位是（ ）。
A.建设单位 B.监理单位 C.设计单位 D.施工单位
19.下列设备安装时，不能采用橡胶减振垫的是（ ）。
A.冷水机组 B.排烟风机 C.空调机组 D.冷却塔
20.关于自动化仪表气源管道安装的做法，正确的是（ ）。
A.气源系统吹扫时，先吹支管再吹总管 B.气源管道末端和集液处应设置排污阀
C.气源管道使用镀锌钢管时，应采用焊接 D.气源装置应根据现场情况整定气源压力值
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错
项。错选，本题不得分；少选，所选的每个选项得0.5分）
21.下列风管中，不适用于酸碱环境空调系统的有（ ）。
A.酚醛复合风管 B.聚氨酯复合风管
C.镀锌钢板风管 D.硬聚氯乙烯风管
E.玻璃纤维复合风管
22.下列输送机中，具有挠性牵引件的有（ ）。
A.带式输送机 B.刮板输送机
C.悬挂输送机 D.小车输送机
E.螺旋输送机
23.采用三角高程测量方法测量时，影响测量精度的因素有（ ）。
A.垂直角误差 B.大气垂直折光误差
C.仪器高误差 D.大气压力变化误差
E.视标高误差
24.建设工程的供用电协议内容中应包括（ ）。
A.供电方式 B.用电容量
C.违约责任 D.用电规划
E.供电时间
25.根据《特种设备生产单位许可目录》，工业管道可分为（ ）。
A.长输管道 B.燃气管道
C.制冷管道 D.动力管道
E.热力管道
226.下列检验项目中，属于主控项目的有（ ）。
A.管道压力试验 B.漏风量测试
C.给水配件接口 D.电梯试运行
E.设备附件技术性能
27.工业安装分项工程质量验收记录表的签字人包括（ ）。
A.监理单位专业监理工程师 B.施工单位项目负责人
C.建设单位专业技术负责人 D.施工单位技术负责人
E.设计单位专业技术负责人
28.下列预防焊接变形的措施中，属于焊接工艺措施的有（ ）。
A.用热源集中的焊接方法
B.焊前装配采用反变形法
C.应尽量减小焊接线能量
D.焊前应对坡口两侧预热
E.多名焊工相同方向施焊
29.使用全地面起重机进行设备吊装，吊装载荷包括（ ）。
A.吊钩重量 B.设备重量
C.吊索重量 D.吊具重量
E.吊臂重量
30.任何单位和个人不准在工作岗位上使用的计量器具有（ ）。
A.被认定为C类的计量器具
B.无检定合格印的计量器具
C.超过检定周期的计量器具
D.经检定不合格的计量器具
E.未做仲裁检定的计量器具
三、实务操作和案例分析题［共5题。（一）、（二）、（三）题各20分，（四）、（五）题各30分］
（一）
【背景资料】
某施工单位承建一安装工程，项目地处南方，正值雨季。项目部进场后，编制施工进度计划、
施工方案，方案中确定施工方法、工艺要求及质量保证措施等，并对施工人员进行方案交底。
因工期紧张，设备提前到达施工现场，施工人员在循环水泵电动机安装接线时，发现接线盒内有
水珠，擦拭后进行接线（如图1所示）。
项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，采用电流加
热干燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。项目部整改后，严格控制
干燥温度，绝缘电阻达到规范要求，试运转中检查电动机的转向及杂声、机身及轴承温升均符合要求。
试运转完成后，项目部对电动机受潮原因调查分析，是因电动机到货后未及时办理入库、露天存
放未采取防护措施所致。为防止类似事件发生，项目部加强了设备仓储管理，保证了后续施工的顺利
进行。
3U1 V1 W1
W2 U2 V2
图1 电动机接线示意图
【问题】
1.施工方案中的工序质量保证措施主要有哪些？由谁负责向作业人员进行施工方案交底？
2.图1中的电动机为何种接线方式？电动机干燥处理时为什么被监理叫停？应如何整改？
3.电动机试运转中还应检查哪些项目？如何改变电动机的转向？
4.到达现场的设备在检查验收合格后应如何管理？只能露天保管的设备应采取哪些措施？
（二）
【背景资料】
某工程公司采用EPC方式承包一供热站安装工程，工程内容包括：换热器、疏水泵、管道、电气
及自动化安装等。
工程公司成立采购小组，根据工程施工进度、关键工作和主要设备进场时间采购设备、材料等物
资，保证设备材料采购与施工进度合理衔接。
疏水泵联轴器为过盈配合件，施工人员在装配时，将两个半联轴器一起转动，每转180°测量一
次，并记录2个位置的径向位移值和位于同一直径两端测点的轴向位移值，质量部门对此提出异议，认
为不符合规范要求，要求重新测量。
为加强施工现场的安全管理，及时处置突发事件，工程公司升级了《生产安全事故应急救援预
案》，并进行了应急预案的培训、演练。
取源部件到货后，工程公司进行取源部件的安装，压力取源部件的取压点选择范围（如图2所示），温
度取源部件在管道上开孔焊接安装（如图3所示），在准备系统水压试验时，温度取源部件的安装被监理要
求整改。
4压力取源部件
°
5
4
°
5
4
图2 压力取源部件安装范围示意图
温度取源部件 焊缝
介质流向
图3 温度取源部件安装示意图
【问题】
1.本工程中，工程公司应当多长时间组织一次现场处置方案演练？应急预案演练效果应由哪个单
位来评估？
2.图2中的取压点范围适用何种介质管道？说明温度取源部件安装被监理要求整改的原因。
3.联轴器是采用了哪种过盈装配方式？质量部门提出异议是否合理？写出正确的要求。
4.为保证项目整体进度，应优先采购哪些设备？
（三）
【背景资料】
某安装公司承接商务楼机电安装工程，工程内容有设备、管道和通风空调安装等；商务楼办公区
域空调系统采用多联机组。
5项目部在施工成本分析预测后，采取劳动定额管理，实行计件工资制；控制设备采购；在量、价
方面控制材料采购；控制施工机械租赁等措施控制施工成本，使计划成本小于安装公司下达给项目部
的目标成本。项目部依据施工总进度计划，编制多联机组空调系统施工进度计划（见表3），报公司审
批时被否定，要求重新编制。在施工质量检查时，监理工程师要求项目部整改下列问题：
1）个别柔性短管长度为300mm，接缝采用粘接；
2）矩形柔性短管与风管连接采用抱箍固定；
3）柔性短管与法兰连接采用压板铆接，铆钉间距为100mm。
商务楼机电工程完成后，安装公司、设计单位和监理单位分别向建设单位提交报告申请竣工验
收，建设单位组织成立验收小组，制定验收方案；安装公司、设计单位和监理单位分别向建设单位移
交了工程建设交工技术文件和监理文件。
3月 4月 5月 6月
序号 工作内容
1 11 21 1 11 21 1 11 21 1 11 21
1 施工准备
2 室外机组安装
3 室内机组安装
4 制冷剂管路连接
5 冷凝水管道安装
6 风管安装
7 制冷剂灌注
8 系统压力试验
9 调试及验收移交
【问题】
1.项目部主要采取了哪几类施工成本控制措施？
2.项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷剂管道需要进行哪
些试验？
3.监理工程师要求项目部整改的要求是否合理？说明理由。
4.施工单位、监理单位、设计单位各自递交哪种报告？
6（四）
【背景资料】
A公司中标某工业改建工程，合同内容包含厂区内所有的设备及工艺管线安装等施工总承包，A公
司进场后，根据工程特点对工程合同进行分析管理，将其中亏损风险较大的部分埋地工艺管道（设计
压力0.2MPa）施工分包给具有资质的B公司。
A公司对B公司进行合同交底后，A公司派出代表对B公司从施工准备、进场施工、工序施工、工
程保修及技术方面进行了管理。
B公司进场后，由于建设单位无法提供原厂区埋地管线图，B公司在施工时挖断供水管道，造成A
公司65万元材料浸水无法使用，机械停滞总费用43万元，每天人员窝工费用4.8万元，工期延误25天，
B公司机械停滞费用18万元；管沟开挖完成后，当地发生疫情，导致所有员工被集中隔离，产生总隔
离费用54万元，为此A公司向建设单位提交了工期及费用索赔文件。
B公司在埋地钢管施工完成后，编制了该部分的液压清洗方案，方案因工艺管道的埋地部分设计
未明确试验压力，拟采用0.3MPa的试验压力进行试验，管道油清洗后采取保护措施，该方案被A公司
否定。
A公司在卫生器具安装完成后，对某层卫生器具（检验批的水平度及垂直度）进行现场检验，共
测量20点，测量数据如表1所示。
表1 卫生器具测量数据表
名称 允许偏差/mm 测量值/mm
卫生器具水平度 2 1.5 2 2.4 3.5 2 1.8 2 1.5 1.4 1.8
卫生器具垂直度 3 2.5 3 2 1.6 3.1 2 1.5 1.8 2.8 2
A公司在质量巡查中，发现工艺管道安装（如图4所示）中的膨胀节内套焊缝、法兰及管道对口部
位不符合规范要求，要求整改。
螺栓孔
法兰螺栓孔布置图
波纹管膨胀节
钢板尺 200 间隙（3mm）
介质流向
波纹管内套焊接 DN50焊接钢管 管道对口处
图4 工艺管道节点安装示意图（单位：mm）
【问题】
1.A公司还应从哪些方面对B公司进行全过程管理？
72.计算A公司可以索赔的费用，索赔成立的前提条件是什么？
3.该工程的埋地管道试验压力应为多少MPa？对清洗合格的管道应采取哪种保护措施？
4.卫生器具安装是否合格？说明理由。
5.说明A公司要求对工业管道安装整改的原因。
（五）
【背景资料】
安装公司中标某化工建设项目压缩厂房安装工程，主要包括厂房内设备和工艺管道的安装，安装
到厂房外第一个法兰口，厂房内主要设备有压缩机组和32/5吨桥式起重机，桥式起重机跨度为30.5m，
压缩机组由活塞式压缩机、汽轮机、联轴器、分离器、冷却器、润滑油站、高位油箱、干气密封系统、
控制系统等辅助设备和系统组成。
安装公司进场后，编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对安装
所用计量器具进行了策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺，监理工程
师审核后，认为方案中计量器具的种类不能满足安装测量的需要，要求补充。
《桥式起重机安装安全专项施工方案》的“验收要求”中，针对施工机械、施工材料、测量手段
三项验收内容，明确了验收标准、验收人员及验收程序。该方案在专家论证时，专家提出“验收要求”
中验收内容不完整，需要补充。
在压缩机组安装过程中，检查发现钳工使用的计量器具无检定标识，但施工人员解释：在用的计
量器具全部检定合格，检定报告及检定合格证由计量员统一集中保管。
压缩机组地脚螺栓安装前，已将基础预留孔中的杂物、地脚螺栓上的油污、氧化皮等清除干净，
螺纹部分也按规定涂抹了油脂，并按方案要求配置了垫铁，高度符合要求。
在压缩机组初步找平、找正，地脚螺栓孔灌浆前（如图5所示），监理工程师检查后，认为压缩机
组地脚螺栓和垫铁的安装存在质量问题，要求整改。
压缩机组安装完成后，按规定的运转时间进行了空负荷试运转，运行中润滑油油压保持在
0.3MPa，曲轴箱及机身内润滑油的温度不高于65℃，各部位无异常。
860mm
30mm
螺母
机座
垫圈
斜垫铁
地脚螺栓 平垫铁（厚度25mm）
10mm
地脚螺栓孔 平垫铁（厚度15mm）
压缩机基础
9
距螺个2
图5 压缩机地脚螺栓、垫铁安装示意图
【问题】
1.本工程需办理特种设备安装告知的项目有哪几个？应在哪个时间段办理安装告知？
2.桥式起重机安装方案论证时，还需要补充哪些验收内容？方案论证应由哪个单位来组织？
3.压缩机组安装方案中还需补充哪几种计量器具？安装现场计量器具的使用存在什么问题？应如
何整改？
4.图5中的垫铁和地脚螺栓安装存在哪些质量问题？整改后的检查应形成哪个质量记录（表）？
5.压缩机组空负荷试运转是否合格？说明理由。2021年全国一级建造师执业资格考试
《机电工程管理与实务》真题参考答案及解析
一、单项选择题
1.A 【解析】本题考查的是管道工程施工技术。疏水器应安装在管道的最低点可能集结冷凝水的
地方，流量孔板的前侧及其他容易积水处。
2.A 【解析】本题考查的是防腐蚀工程施工技术。高压无气喷涂法克服了一般空气喷涂时，发生
涂料回弹和大量漆雾飞扬的现象，不仅节省了漆料，而且减少了污染，改善了劳动条件；工作效率较
一般空气喷涂提高了数倍至十几倍；涂膜质量较好，适宜于大面积的物体涂装。
3.D 【解析】本题考查的是建筑管道工程施工技术。室内排水工程施工程序：施工准备→预留、
预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道预制→排水泵等设备安装→管道及
配件安装→系统灌水试验→防腐→系统通球试验。
4.B 【解析】本题考查的是炉窑砌筑工程施工技术。砌砖时应用木槌或橡胶锤找正，不应使用铁
锤；反拱底应从中心向两侧对称砌筑；砌砖中断或返工拆砖时，应做成阶梯形的斜槎；拱和拱顶必须
从两侧拱脚同时向中心对称砌筑。
5.D 【解析】本题考查的是绝热工程施工技术。不得采用螺旋式缠绕捆扎；每块绝热制品上的捆
扎件不得少于两道，对有振动的部位应加强捆扎；双层或多层绝热层的绝热制品，应逐层捆扎。
6.C 【解析】本题考查的是电气工程施工技术。过电流保护整定包括电流元件整定和时间元件
整定。
7.C 【解析】本题考查的是发电设备安装技术。光伏发电设备的安装程序，施工准备→基础检查
验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安装→逆变器安装→电气设备安装→调试→
验收；集热器属于光热发电设备。
8.B 【解析】本题考查的是静止设备及金属结构安装技术。框架的节点采用焊缝连接时，宜设置
安装定位螺栓，每个节点定位螺栓数量不得少于2个。
9.C 【解析】本题考查的是工业机电工程安装技术。垫层基础是按照材料组成不同进行分类；联
合基础是按照埋置深度不同进行分类；箱式基础是按照结构形式不同进行分类。
10.B 【解析】本题考查的是建筑电气工程施工技术。
电缆形式 电缆外径 多芯电缆 单芯电缆
无铠装 15D 20D
塑料绝缘电缆 —
有铠装 12D 15D
11.B 【解析】本题考查的是通风与空调工程施工技术。洁净层流罩安装要求：（1）应采用独立的
吊杆或支架，并应采取防止晃动的固定措施，且不得利用生产设备或壁板作为支撑；（2）直接安装在
吊顶上的层流罩，应采取减振措施，箱体四周与吊顶板之间应密封；（3）洁净层流罩安装的水平度偏
差应为1%，高度允许偏差应为1mm；（4）安装后，应进行不少于1h的连续试运转，且运行正常。
12.D 【解析】本题考查的是电梯工程施工技术。无控制电压、电路接地故障、过载等情况下，开
关断开的动作不需通过安全触点或安全电路来完成。
1013.A 【解析】本题考查的是建筑智能化工程施工技术。电磁流量计应安装在流量调节阀上游，流
量计上游应有10倍管径长度的直管段，下游应有4～5倍管径长度的直管段；风管型传感器安装应在风
管保温层完成后进行；涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流
向标志一致。
14.C 【解析】本题考查的是机电工程项目管理的程序及任务。机电工程项目采购，按采购内
容可分为工程采购、货物采购、服务采购；按采购方式可分为招标采购、直接采购、询价采购。
15.C 【解析】本题考查的是机电工程施工招标投标管理。商务报价的策略可采用不平衡报价法、
多方案报价法、增加建议方案法、投标前突然竞价法、无利润竞标法、先亏后盈法等方式进行报价。
16.A 【解析】本题考查的是机电工程施工合同管理。营运风险主要指在整个营运期间承包商能力
影响项目投资效益的风险，运行维护委托专业化运行单位承包，降低运行故障及运行技术风险。提高
项目融资管理水平属于管理风险防范措施；选择有实力的施工单位属于建设风险防范措施；关键技术
采用国内标准属于技术风险防范措施。
17.D 【解析】本题考查的是机电工程施工预结算。清单综合单价：单价中综合了分项工程人工
费、材料费、机械费、管理费、利润、人材机价差及一定范围的风险费用，但并未包括措施费、规费
和税金，因此它是一种不完全的综合单价。
18.A 【解析】本题考查的是机电工程竣工验收管理。进行竣工预验的复验，施工单位在自我检查
整改的基础上，由项目经理提请上级单位进行复验，解决复验中的遗留问题，为正式验收做好准备。
19.B 【解析】本题考查的是消防工程施工技术。排烟风机应设在混凝土或钢架基础上，且不应设
置减振装置；若排烟系统与通风空调系统共用且需要设置减振装置时，不应使用橡胶减振装置。
20.B 【解析】本题考查的是自动化仪表工程安装技术。气源系统安装完毕后应进行吹扫，吹扫气
应使用合格的仪表空气，先吹总管，再吹干管、支管及接至各仪表的管道；气源管道末端和集液处应
有排污阀，排污管口应远离仪表、电气设备和线路；气源管道采用镀锌钢管时，应用螺纹连接；气源
装置使用前，应按设计文件规定整定气源压力值。
二、多项选择题
21.ABE 【解析】本题考查的是机电工程常用材料。（1）酚醛复合板材适用于制作低、中压空调
系统及潮湿环境的风管，但对高压及洁净空调、酸碱性环境和防排烟系统不适用；（2）聚氨酯复合板
材适用于制作低、中、高压洁净空调系统及潮湿环境的风管，但对酸碱性环境和防排烟系统不适用；
（3）玻璃纤维复合板材适用于制作中压以下的空调系统风管，但对洁净空调、酸碱性环境和防排烟
系统以及相对湿度90%以上的系统不适用；（4）硬聚氯乙烯板材适用于制作洁净室含酸碱的排风系统
风管。
22.ABCD 【解析】本题考查的是机电工程常用工程设备。具有挠性牵引件的输送设备类型有：带
式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、悬挂输送机、斗式提升机、气力
输送设备等。
23.ABCE 【解析】本题考查的是测量技术。三角高程测量，测量精度的影响因素有距离误差、垂
直角误差、大气垂直折光误差、仪器高和视标高的误差。
24.ABCE 【解析】本题考查的是建设用电及施工的法律规定。供用电协议（合同）应当具备以下
内容：（1）供电方式、供电质量和供电时间；（2）用电容量和用电地址、用电性质；（3）计量方式和
电价、电费结算方式；（4）供用电设施维护责任的划分、协议（合同）的有效期；（5）违约责任，以
11及双方共同认为应当约定的其他条款。
25.CD 【解析】本题考查的是特种设备的法律规定。工业管道可以分为工艺管道、动力管道、制
冷管道。
26.ABDE 【解析】本题考查的是建筑安装工程施工质量验收统一要求。主控项目包括的检验内容
主要有：重要材料、构件及配件、成品及半成品、设备性能及附件的材质、技术性能等，如管道的压
力试验、风管系统的漏风量测试、电梯的安全保护及试运行等。
27.AC 【解析】本题考查的是工业安装工程施工质量验收统一要求。分项工程质量验收记录表签
字人为施工单位专业技术质量负责人、建设单位专业技术负责人、监理单位专业监理工程师。
28.AC 【解析】本题考查的是焊接技术。合理选择装配程序、预留收缩余量法、反变形法、刚性
固定法属于装配工艺措施。
29.ABCD 【解析】本题考查的是起重技术。吊装载荷是指设备、吊钩组件、吊索（吊钩以上滑轮
组间钢丝绳质量）、吊具及其他附件等的质量总和。例如，履带起重机的吊装载荷为被吊设备（包括加
固、吊耳等）和吊索（绳扣）重量、吊钩滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
30.BCD 【解析】本题考查的是计量的法律规定。任何单位和个人不准在工作岗位上使用无检定
合格印、证或者超过检定周期以及经检定不合格的计量器具，在教学示范中使用计量器具不受此限。
三、实务操作和案例分析题
（一）
1.（1）施工方案中的工序质量保证措施主要有制定工序控制点、明确工序质量控制方法。（2）由
施工方案的编制人员向施工作业人员进行施工方案交底。
2.（1）图1中的电动机接线方式为三角形接线。
（2）电动机干燥处理时被监理叫停，是因为施工单位使用水银温度计测量温度。
（3）电动机干燥时不允许使用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热
电偶。
3.（1）电动机运行时还应检查的项目有：换向器、滑环及电刷的工作情况应正常；振动不应
大于标准规定值；电动机第一次启动在空载情况下进行，空载运行2h，并记录电动机空载电流。
（2）在电源侧或电动机接线盒侧任意对调两根电源线即可。
4.（1）到达现场的设备在检查验收合格后，及时办理入库手续，对所到设备分别储存，进行标
识。（2）对露天保管的设备应经常检查，采取防雨、防风措施。
（二）
1.（1）本工程中，工程公司应当每半年至少组织一次现场处置方案演练。
（2）应急预案演练结束后，应急预案演练效果应由应急预案演练的组织单位进行评估。
2.（1）图2中的取压点范围适用蒸汽介质的管道。
（2）温度取源部件安装被监理要求整改的原因有：
① 温度取源部件与管道呈倾斜角度安装时，宜逆着物料流向安装，取源部件轴线与管道轴线
相交；
② 安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接。
123.（1）联轴器采用加热装配法。
（2）质量部门提出异议合理。
（3）正确做法：将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量
值和位于同一直径两端测点的轴向测量值。
4.为保证项目整体进度，应优先采购设备主装置、需要前期施工的设备以及关键线路上的设备。
（三）
1.项目部采取的施工成本控制措施的类别有：人工费成本控制措施、工程设备成本控制措施、工
程材料成本控制措施、施工机械成本控制措施。
2.（1）项目部编制的施工进度计划被安装公司否定的原因是制冷剂灌注应在系统压力试验后
进行。
（2）制冷剂管道安装完毕，检查合格后，制冷剂灌注前应进行系统管路吹污、气密性试验、真空
试验和充注制冷剂检漏试验。
3.监理工程师要求项目部整改的要求合理。
（1）柔性短管的长度宜为150～250mm；
（2）矩形柔性短管与风管连接不得采用抱箍固定的形式；
（3）柔性短管与法兰组装宜采用压板铆接连接，铆钉间距宜为60～80mm。
4.施工单位递交竣工报告；监理单位递交工程质量评估报告；设计单位递交工程质量检查报告。
（四）
1.A公司还应从工序交验、竣工验收、质量、安全、进度、工程款支付等方面进行全过程管理。
2.（1）A公司可以索赔的费用为：65+43+4.8×25+18=246（万元）。
（2）索赔成立的前提条件有：
①与合同对照，事件已造成了承包人工程项目成本的额外支出，或直接工期损失；
②造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任；
③承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。
3.（1）根据规范要求，埋地管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa，由于通
过计算本工程埋地管道的试验压力为1.5×0.2=0.3（MPa），小于0.4MPa，因此本工程埋地管道的试验
压力应为0.4MPa。
（2）油清洗合格后的管道，采取封闭或充氮保护措施。
4.（1）卫生器具安装不合格。
（2）卫生器具检验批的水平度及垂直度属于一般项目，一般项目允许有一定的偏差，但最多不超
过20％的检查点可以超过允许偏差值，且测量值不能超过允许值的150％。
卫生器具的水平度偏差，虽然只有20%的检查点超过了允许偏差，但是测量值3.5达到了允许偏差
的175%，超过了允许值的150%；
卫生器具的垂直度偏差，只有10%的检查点超过了允许偏差，且未超过允许值的150%。
综上所述，卫生器具安装不合格，且为水平度不合格。
5.（1）波纹管膨胀节内套焊缝安装在介质流向的流出端不符合要求；波纹管膨胀节或补偿器内套
有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在上端。
13（2）管道对口处的平直度偏差为3/200=1.5％，不符合要求，按照规范要求，管道对口平直度允许
偏差应为1％。
（3）法兰螺栓孔布置不符合要求，按照规范要求，法兰螺栓孔不应在法兰的正下方。
（五）
1.（1）本工程需办理特种设备安装告知的项目有工艺管道安装、32/5吨桥式起重机安装。
（2）办理书面告知应在特种设备施工前进行。
2.（1）桥式起重机安装方案论证时，还需要补充的验收内容有施工人员、施工环境、施工安全
设施。
（2）方案论证应由安装公司组织。
3.（1）压缩机组安装方案中还需补充温度计、压力表、塞尺、卡尺、兆欧表、接地电阻测量
仪等。
（2）安装现场计量器具的使用存在以下问题：
问题一：钳工使用的计量器具无检定标识。
整改：施工中使用的计量器具必须具有合格的检定标识。
问题二：检定报告及检定合格证由计量员统一集中保管。
整改：检定合格证应随附在计量器具上。
4.（1）图5中的垫铁和地脚螺栓安装存在以下质量问题：
问题一：厚度为15mm的平垫铁放在最下面不符合要求。
整改：放置平垫铁时，厚的放在下面，薄的放在中间，因此厚度为15mm的平垫铁应放在中间。
问题二：斜垫铁露出设备底面外缘60mm不符合要求。
整改：斜垫铁露出设备底面外缘宜为10～50mm。
问题三：地脚螺栓距离孔壁10mm不符合要求。
整改：地脚螺栓任一部分与孔壁的间距不宜小于15mm，地脚螺栓底端不应碰触孔底。
（2）整改后的检查应形成返工返修记录表。
5.（1）压缩机组空负荷试运转合格。
（2）理由：压缩机组运行中润滑油油压保持0.3MPa，不小于0.1MPa符合要求；运行中曲轴箱及机
身内润滑油的温度不高于65℃，未超过规定值70℃符合要求；各部位无异常现象符合要求。
14全国一级建造师执业资格考试历年真题精粹与精编模拟试卷
机电工程管理与实务
2022 年真题及解析2022年全国一级建造师执业资格考试
《机电工程管理与实务》真题
一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）
1.新装110kV电力变压器注油后，在耐压试验前至少需静置（ ）。
A.6h B.12h C.18h D.24h
2.热力管道补偿器两侧支架偏心基准点应选择（ ）。
A.补偿器边缘 B.管道固定点 C.管道转弯点 D.补偿器中心
3.气动信号管道安装无法避免中间接头时，应采用（ ）连接。
A.法兰 B.螺纹 C.卡套式接头 D.焊接
4.风力发电机塔筒就位紧固后，塔筒法兰内侧间隙大于0.5mm时的填充材料应采用（ ）。
A.不锈钢片 B.紫铜片 C.铝合金片 D.青壳纸
5.下列加固方式中，风管加固通常不采用的是（ ）。
A.槽钢内支撑 B.钢管内支撑 C.圆钢内支撑 D.扁钢内支撑
6.自动扶梯扶手带的运行速度相对梯级速度的最大允许偏差为（ ）。
A.+1% B.+2% C.+3% D.+5%
7.将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内的绝热方法是（ ）。
A.填充法 B.拼砌法 C.浇注法 D.喷涂法
8.塑料管道的水压试验为工作压力的（ ）倍。
A.1.15 B.1.2 C.1.5 D.2
9.下列不属于七氟丙烷气体灭火系统组成的是（ ）。
A.选择阀 B.液流单向阀 C.隔膜阀 D.安全阀
10.球形罐壁板焊接措施不包括（ ）。
A.先纵缝后环缝 B.同一方向施焊 C.定位板固定 D.分段退焊
11.光缆敷设时，以下不正确的是（ ）。
A.牵引力应加在加强芯上 B.牵引力不超过150kg
C.牵引速度宜为10m/min D.一次牵引长度2km
12.在涂料涂层施工时会发生涂料回弹和大量漆雾飞扬现象的是（ ）。
A.空气喷涂法 B.刷涂法
C.滚涂法 D.高压无气喷涂法
13.润滑油的作用不包括（ ）。
A.延长机械寿命 B.减少摩擦副摩擦
C.减少振动 D.使设备具有良好的工作性能
14.关于接地模块的说法，正确的是（ ）。
A.接地模块顶面埋深不应小于0.6m B.接地模块间距不应小于模块长度的2～5倍
C.接地模块安装完成应串联 D.接地模块引出线不少于1处
115.下列情形中，可不进行合同变更的是（ ）。
A.增加或减少合同中的任何工作 B.改变合同中任何工作的质量标准
C.改变工程的基线位置 D.合同中的工作转由他人实施
16.以下属于内部协调组织措施的是（ ）。
A.会议 B.听从指令 C.明确责任 D.给予补偿
17.中间交接时建设单位生产管理部门应确认的情况不包括（ ）。
A.工程文件汇总 B.静设备无损检测
C.管道系统吹扫 D.管道耐压试验
18.考核资金使用效果的指标不包括（ ）。
A.资金周转率 B.资金利用率 C.资金产值率 D.资金成本率
19.关于设备采购商务评审时的做法，正确的是（ ）。
A.对技术评审不合格的，不再做商务评审
B.评审时的相关商务专家不可外聘
C.潜在供应商的商务标无须逐条做出评价
D.在商务评审的基础上就能组织综合评审
20.关于施工总平面图管理的说法，错误的是（ ）。
A.工程实行施工总承包的，施工总平面的管理由总承包单位负责
B.应对施工总平面布置进行动态管理
C.分包可以随意更改施工平面图
D.应根据不同的施工阶段绘制阶段性的施工总平面图
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错
项。错选，本题不得分；少选，所选的每个选项得0.5分）
21.直驱式风力发电包括（ ）。
A.叶轮总成 B.测风系统
C.电控系统 D.齿轮变速
E.防雷保护
22.下列有色金属中，属于轻金属的有（ ）。
A.镍合金 B.钛合金
C.铝合金 D.镁合金
E.铬合金
23.三角高程测量需要的测量仪器有（ ）。
A.经纬仪 B.水准仪
C.全站仪 D.准直仪
E.测距仪
24.吊装载荷包括（ ）。
A.被吊设备重量 B.吊臂
C.加固 D.吊钩重量
E.吊索重量
225.计量检定按其检定的目的和性质分为（ ）。
A.首次检定 B.后续检定
C.强制检定 D.周期检定
E.仲裁检定
26.临时用电计量装置，现场不具备安装条件的，可按（ ）计收电费。
A.用电容量 B.使用时间
C.规定电价 D.用电电压
E.用电规划
27.下列关于单位工程质量控制资料检查记录的说法，正确的有（ ）。
A.资料名称由施工单位填写 B.资料份数由监理单位填写
C.检查意见由监理单位填写 D.检查结论由建设单位填写
E.记录签字人为施工单位技术负责人
28.下列特种设备生产许可正确的有（ ）。
A.热力管道必须是GB2级
B.燃气管道必须是GA1级
C.设计压力为6.0MPa的工艺管道必须是GC1级
D.设计压力为5.3MPa且设计温度为460℃的工艺管道应是GC1级
E.设计压力为12MPa的长输输油管道为GA1级
29.某合金钢试件焊接，该试件属于整体结构复杂、刚性大的厚大焊件，其焊接选用的焊条应具
备（ ）。
A.抗裂性好 B.强度高
C.韧性好 D.塑性高
E.刚性强
30.下列材料中需要进行现场取样检验的有（ ）。
A.电线电缆 B.塑料开关
C.照明开关 D.水管橡塑保温
E.风管岩棉保温
三、实务操作和案例分析题［共5题。（一）、（二）、（三）题各20分，（四）、（五）题各30分］
（一）
【背景资料】
某施工单位中标南方一高档商务楼机电工程项目，工程内容：建筑给排水、建筑电气、通风空调
和智能化等。工程主要设备由建设单位指定品牌，施工单位组织采购。
商务楼空调采用风机盘管加新风系统，空调水为二管制系统，机房空调系统采用进口恒温恒湿空
调机组，管道保温层采用岩棉管壳，用铁丝捆扎。
商务楼机电工程施工时间正值夏季，商务楼空调系统进行带冷源的联合调试，空调系统试运行平
稳，施工单位组织了项目竣工预验收，预验收中发现以下质量问题：
（1）风机盘管机组的安装资料中没查到水压试验记录，其安装如图1所示。
3（2）管道保温层的捆扎金属丝间距为400mm且每块捆扎1道。
（3）施工资料中的恒温恒湿机组无中文说明。
施工单位对预验收中存在的工程质量问题进行了整改，整理竣工资料将项目移交给建设单位。
刚性连接
M
冷冻水回水 风机盘管机组
冷冻水供水
冷凝水管
200mm
图1 风机盘管安装示意图
【问题】
1.风机盘管安装前应做哪些试验？图1中风机盘管的安装有哪些错误？如何整改？
2.管道绝热施工是否符合要求？说明理由。
3.商务楼工程未进行带热源的系统联合调试，是否可以进行竣工验收？
4.恒温恒湿空调机组无中文说明是否符合验收要求？应如何进行改正？
（二）
【背景资料】
某电力工程公司承接一办公楼变配电室安装工程，工程内容包括：高低压成套配电柜、电力变压
器、插接母线、槽盒、高压电缆等采购及安装。
4电力公司的采购经理依据业主方提出的设备采购相关规定，编制了设备采购文件，经各部门工程
师审核及项目经理审批后实施采购。
因疫情原因，导致劳务人员无法从外省市来该项目施工，造成项目劳务失衡、劳务与施工要求脱
节，配电柜安装不能按计划进行。电力公司对劳务人员实施动态管理，调动本市的劳务人员前往该项
目施工。
配电柜柜体安装固定后，专业监理工程师检查指出，部分配电柜安装不符合规范要求（如图2所
示），施工人员按要求进行了整改。
在敷设配电柜信号传输线时，质检员巡视中，发现信号传输线的线芯截面没有达到设计要求，属
于不合格材料，要求施工人员停工，在上报项目部后，施工人员按照要求将已敷设的信号线全部拆除。
3mm
低压进线柜 电容补偿柜 有源滤波柜 馈线柜 馈线柜 馈线柜
变压器
槽钢底座
图2 低压侧配电柜安装示意图
【问题】
1.设备采购文件编制依据应包括哪些文件？本项目的设备采购文件审批人是否正确？
2.电力公司如何对劳务人员进行动态管理？对进场的劳务人员有何要求？
3.写出图2中整改的规范要求，柜体垂直度及盘面允许偏差是多少？
54.当发现不合格信号线时应如何处理？
（三）
【背景资料】
某工程使用三台热管蒸汽发生器提供蒸汽，产生的蒸汽经集汽缸汇集后，由一条蒸汽管道输送至
汽车间热管蒸汽发生器，部分数据见表1，蒸汽管道采用无缝钢管，材质为20号钢，蒸汽管道设计压力
为1.0MPa，设计温度为190℃，属于GC2级压力管道。
表1 热管蒸汽发生器部分数据
额定蒸发量/（t/h） 1.0 额定蒸汽压力/ MPa 1.0
锅内水容积/ L 27 额定蒸汽温度/ ℃ 190
NOx排放/（mg/m3） ＜30 机组重量/ kg 2 980
管道连接方式为氩电联焊，焊缝按设计要求进行射线检测，管道阀门采用法兰连接；管道需要保
温，蒸汽集汽缸数据见表2，工程所有设备、工艺管道、电气系统及自控系统等安装工程由A安装公司
承担，B工程咨询公司担任工程监理。
表2 蒸汽集汽缸数据
产品名称 集汽缸 Ts
产品编号 压力容器类型 Ⅱ类 制造日期
设计压力 1.6MPa 耐压试验压力 2.2MPa 最高允许工作压力
设计温度 203℃ 容器净重 296kg 主体材料 Q235R
容积 0.28m3 工作介质 水蒸气 产品标准
制造许可级别 D
工程开工后，A公司根据特种设备的有关法规向特种设备安全管理部门提交了蒸汽管道和集汽缸
的施工告知书。监理工程师认为蒸汽发生器是整个系统压力和温度最高的设备，也应按照特种设备的
要求办理施工告知。
【问题】
1.监理工程师要求蒸汽发生器也应按照特种设备要求办理施工告知是否正确？说明理由。
2.管道安装中，哪些人员需持证上岗？
63.计算蒸汽管道的水压试验压力。蒸汽集汽缸能否与管道作为一个系统按照管道试验压力进行试
验？说明理由。
4.本工程施工需要用到哪些主要施工机械及工具？
（四）
【背景资料】
某机电单位通过招标，总包超高层商务楼机电安装工程，工程范围包括给排水、建筑电气、通风
空调、消防、电梯。
工程所需三联供机组、电梯、自动扶梯等，由建设单位通过招标选定厂家，并与制造商签订三联
供机组与设备的供货合同。招标文件中，电梯、自动扶梯由电梯制造厂负责安装与运维，建设单位授
权施工单位按主合同的招标条件与制造厂签订合同，工期210d，延误一天扣5万，施工时制造厂进行安
装资质等内容的审核并检查了制造厂提交的资料。
自动扶梯进场验收合格，资料齐全，安装后试运行，发现传动故障，经查，某个梯级轴存在质量
问题，影响精度和运行质量，损坏了中间传动环节，经提供零部件返修，运行合格。工期延误14d，建
设单位扣罚，施工单位提出异议。
1 2
3
图3 转动部位图
【问题】
1.三联供机组、电梯、自动扶梯分别由哪家单位负责监造？
72.自动扶梯进场验收的技术资料应提供哪些文件的复印件？随机文件有哪些？
3.传动部位图（图3）中1、2、3处分别表示什么？
4.扶梯制造对安装精度的影响主要是什么？哪些直接影响扶梯设备的运行质量？
5.建设单位应扣除施工单位多少延误费？对施工单位的扣罚是否正确？为什么？
（五）
【背景资料】
A施工单位中标北方某石油炼化项目，项目的冷换框架采用模块化安装，将整个冷换框架分成4个
模块，最大的一个模块重132t、体积为12m×18m×26m，并在项目旁设置预制厂，进行模块钢结构制
作、换热器安装、管道敷设、电缆桥架安装和照明灯具安装，由项目部对模块制造的质量、进度、安
全等方面进行全过程管理。
A施工单位项目进场后，策划了节水、节地的绿色施工内容。组织单位工程绿色施工的施工阶段
评价，对预制厂的模块制作进行了危险源识别，识别了触电、物体打击等风险。监理工程师要求项目
部完善策划内容。
在气温-18℃时，订购的低合金钢材料运抵预制厂，项目部质检员抽查了材料质量，并在材料下
料切割时，抽查了钢材切割面有无裂纹和大于1mm的缺棱，对变形的型材在露天进行冷矫正，项目部
质量经理发现问题后，及时进行了纠正。
模块制造完成后，采用1台750t履带吊和1台250t履带吊及平衡梁的抬吊方式安装就位。
模块建造费用见表3，项目部采用赢得值法分析项目的相关偏差，指导项目运行。经过4个月的紧
张施工，单位工程陆续具备了验收条件。
8表3 模块建造费用
第1个月底时累计 第2个月底时累计 第3个月底时累计 第4个月底时累计
/万元 /万元 /万元 /万元
已完工程预算费用 600 960 1 350 1 680
计划工程预算费用 550 950 1 500 1 700
已完工程实际费用 660 1 080 1 580 1 760
【问题】
1.项目部的绿色施工策划还应补充哪些内容？单位工程施工阶段的绿色施工评价由谁组织？并有
哪些单位参加？
2.项目部还应在预制厂识别出模块制造时的哪些风险？
3.在型钢矫正和切割面检查方面有什么不妥和遗漏之处？
4.吊装作业中平衡梁有何作用？
5.第2月底到第3月底期间，项目进度超前还是落后了多少万元？在此期间项目盈利还是亏损了多
少万元？
92022年全国一级建造师执业资格考试
《机电工程管理与实务》真题参考答案及解析
一、单项选择题
1.B 【解析】本题考查的是变压器试验。新装电力变压器注油以后，大容量变压器必须经过静置
12h才能进行耐压试验；对10kV以下小容量的变压器，一般静置5h以上才能进行耐压试验。
2.D 【解析】本题考查的是热力管道补偿器安装要求。靠近补偿器两侧的几个支架安装时应装偏
心，其偏心的长度应是该点距固定点的管道热伸量的一半。偏心的方向都应以补偿器的中心为基准。
3.C 【解析】本题考查的是管道安装要求。气动信号管道安装无法避免中间接头时，应采用卡套
式接头连接；气动信号管道终端应配装可拆卸的活动连接件。
4.A 【解析】本题考查的是风力发电机安装技术要求。塔筒就位紧固后，塔筒法兰内侧的间隙应
小于0.5mm，否则要使用不锈钢片填充，之后依次安装上部塔筒。
5.A 【解析】本题考查的是金属风管的安装技术。风管的加固形式有角钢加固、折角加固、立咬
口加固、扁钢内支撑、镀锌螺杆内支撑、钢管内支撑加固。
6.B 【解析】本题考查的是自动扶梯安装技术要求。自动扶梯、自动人行道的性能试验，在额定
频率和额定电压下，梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为±5％；
扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为0～+2％。
7.C 【解析】本题考查的是管道绝热施工技术要求。浇注法是将配制好的液态原料或湿料倒入设
备及管道外壁设置的模具内，使其发泡定型或养护成型的一种绝热施工方法。
8.C 【解析】本题考查的是建筑室内给水管道试验。各种材质的室内给水管道，系统试验压力均
为工作压力的1.5倍，但不得小于0.6MPa。
9.C 【解析】本题考查的是消防工程施工技术要求。七氟丙烷自动灭火系统由储存瓶组、储存瓶
组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号
发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报警器、警铃、放气指示灯、紧急
启动/停止按钮等组成。
10.C 【解析】本题考查的是球罐安装技术要求。壁板焊接要先纵缝、后环缝，环缝焊工要对称分布，
沿同一方向施焊；打底焊时，焊工要分段跳焊或分段退焊。采用定位板固定属于底板焊接的技术措施。
11.D 【解析】本题考查的是建筑智能化施工技术要求。光缆敷设时，其最小动态弯曲半径应大于
光缆外径的20倍。光缆的牵引端头应做好技术处理，可采用自动控制牵引力的牵引机进行牵引，牵引
力应加在加强芯上，其牵引力不应超过150kg；牵引速度宜为10m/min；一次牵引的直线长度不宜超过
1km；光纤接头的预留长度不应小于8m。
12.A 【解析】本题考查的是防腐施工技术要求。高压无气喷涂法克服了一般空气喷涂时发生涂料
回弹和大量漆雾飞扬的现象，不仅节省了漆料，而且减少了污染，改善了劳动条件；工作效率较一般
空气喷涂提高了数倍至十几倍；涂膜质量较好，适于大面积物体涂装。
13.C 【解析】本题考查的是机械设备安装。润滑与设备加油是保证机械设备正常运转的必要条件，
通过润滑剂减少摩擦副摩擦、表面破坏和降低温度，使设备具有良好的工作性能，延长其使用寿命。
14.A 【解析】本题考查的是防雷接地。接地模块的顶面埋深不应小于0.6m，接地模块间距不应小
10于模块长度的3～5倍；接地模块应垂直或水平就位，并应保持与原土层接触良好；接地模块应集中引
线，并应采用干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，引
出线不应少于2处。
15.D 【解析】本题考查的是合同变更。除专用合同条款另有约定外，合同履行过程中发生以下情
形的，应进行变更：
（1）增加或减少合同中任何工作，或追加额外的工作；
（2）取消合同中任何工作，但转由他人实施的工作除外；
（3）改变合同中任何工作的质量标准或其他特性；
（4）改变工程的基线、标高、位置和尺寸。
16.A 【解析】组织措施：项目部建立协调会议制度，定期组织召开协调会，解决施工中需要协调
的问题。听从指令属于教育措施；明确责任属于制度措施；给予补偿属于经济措施。
17.A 【解析】中间交接时，建设单位生产管理部门应确认下列情况：
（1）工艺、动力管道耐压试验和系统吹扫情况；
（2）静设备无损检测、强度试验和清扫情况；
（3）确认动设备单体试运行情况；
（4）确认大型机组试运行和联锁保护情况；
（5）确认电气、仪表的联校情况，确认装置区临时设施的清理情况。
18.D 【解析】本题考查的是资金使用。考核资金使用效果的指标主要有资金周转率、资金产值
率、资金利用率三种。
19.A 【解析】本题考查的是工程设备采购询价与评审。综合评价的规定：对于技术评审不合格的
厂商不再做商务评审；设备采购招标文件（询价商务文件）和厂商的商务报价；未列入评标办法的指
标不得作为商务评标的评定指标。
20.C 【解析】本题考查的是施工总平面的管理。施工分包单位对已批准的施工总平面布置，不得
随意变动。分包单位的平面布置需要变动，需向施工总平面图管理单位提出书面申请报告，经批准后
才能实施。
二、多项选择题
21.ABCE 【解析】本题考查的是风力发电设备的组成。直驱式风力发电机组主要由塔筒（支撑
塔）、机舱总成、发电机、叶轮总成、测风系统、电控系统和防雷保护系统组成。
22.CD 【解析】本题考查的是有色金属的分类。有色金属可分为重金属、轻金属、贵金属及稀有
金属。铜、镍、钴、铅、锌、锡、锑、铋、镉、汞为重金属；铝、镁、钾、钠、钙、锶、钡为轻金属；
钛为稀有金属；铬为黑色金属。
23.ACE 【解析】本题考查的是测量技术。三角高程测量仪器：经纬仪、全站仪和（激光）测
距仪。
24.ACDE 【解析】本题考查的是起重技术。吊装载荷为被吊设备（包括加固、吊耳等）和吊索
（绳扣）重量、吊钩滑轮组和从臂架头部垂下的起升钢丝绳重量的总和。
25.ABDE 【解析】本题考查的是计量检定要求。计量检定按其检定的目的和性质分为：首次检
定、后续检定、使用中检定、周期检定和仲裁检定。
26.ABC 【解析】本题考查的是临时用电的规定。临时用电的施工单位，只要有条件就应安装用
11电计量装置，对不具备安装条件的，可按其用电容量、使用时间、规定的电价计收电费。
27.ACD 【解析】本题考查的是质量管理。单位工程质量控制资料检查记录表中的资料名称和份
数应由施工单位填写，检查意见和检查人由建设（监理）单位填写，结论应由参加双方共同确定，建
设单位填写；记录表签字人：施工单位项目负责人，建设单位项目负责人（总监理工程师）。
28.ADE 【解析】热力管道许可等级为GB1；设计压力大于或等于4.0MPa且设计温度高于或等
于400℃的工艺管道为GC1；设计压力大于或等于6.3MPa的长输输油管道为GA1级。详见教材P445页
表格。
29.ACD 【解析】本题考查的是焊接技术。对结构形状复杂、刚性大的厚大焊件，在焊接过程中，
冷却速度快，收缩应力大，易产生裂纹，应选用抗裂性好、韧性好、塑性高、氢致裂纹倾向低的焊条。
30.DE 【解析】本题考查的是通风空调安装技术。D、E项属于通风空调工程的绝热材料，要对导
热系数或热阻、密度、吸水率等指标进行复试，检验方法为现场随机抽样送检，核查复验报告，要求
同一厂家同材质的绝热材料复验不得少于2次。
三、实务操作和案例分析题
（一）
1.（1）风机盘管安装前应进行风机三速试运转及盘管水压试验。
（2）图1中风机盘管安装的错误之处及整改要求如下。
错误1：冷冻水管道与风机盘管机组采用刚性连接错误。
改正1：冷冻水管道与风机盘管机组的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非
金属柔性接管。
错误2：冷凝水管道软接头长度为200mm错误。
改正2：冷凝水管道软接头长度应不大于150mm。
错误3：冷凝水管道的过滤器安装方向错误。
改正3：调转冷凝水管道的过滤器的安装方向。
错误4：冷凝水管道的坡度为i=0.005错误。
改正4：坡度宜≥8‰，且应坡向出水口。
2.（1）管道绝热施工不符合要求。
（2）理由：管道保温层采用的岩棉管壳属于半硬质绝热制品，其捆扎间距应≤300mm，每块绝热
制品上的捆扎件不得少于两道，且在捆扎时不应使用铁丝捆扎，可使用配套的捆扎材料，如镀锌铁丝、
包装钢带、粘胶带或感压丝带等，因此项目部施工时，管道保温层的捆扎金属丝间距为400mm且每块
捆扎1道不符合要求。
3.（1）商务楼工程未进行带热源的系统联合调试，可以进行竣工验收；
（2）理由：商务楼工程竣工时正值夏季，工程只适合做带冷源的联合试运转，带热源的试运转条
件与环境条件相差较大，故可仅做带冷源的联合试运转，即可实现使用功能，具备竣工验收条件，并
在工程竣工验收报告中注明系统未进行带热源的试运转，待室外温度条件合适时完成（在第一个供暖
期内补做）。
4.（1）进口材料与设备应提供有效的商检合格证明、中文质量证明等文件资料，因此施工资料中
的恒温恒湿机组无中文说明不符合要求；
（2）应要求施工单位与设备供应商联系，获得中文说明书，以便移交给业主，保证物业今后的
12运行。
（二）
1.（1）设备采购文件编制依据应包括：工程项目建设合同、设备请购书、采购计划及业主方对设
备采购的相关规定等文件。
（2）本项目的设备采购文件审批人正确，理由在于设备采购文件由项目采购经理编制后，经进度
工程师和费控工程师审核，由项目经理审批后实施。
2.（1）电力公司应根据生产任务和施工条件的变化对劳动力进行跟踪平衡、协调，以解决劳务失
衡、劳务与生产要求脱节的问题。
（2）对进场的劳务人员要求如下：
①采取劳动保护措施，在改善劳动条件、预防和消除工伤事故、中毒和职业病等方面采取积极有
效的组织措施和技术措施；
②进行劳动环境管理，保护劳动者安全地进行生产劳动，开展工业卫生工作，创造良好的劳动环
境和工作秩序。
3.（1）基础型钢的接地应不少于两处，且连接牢固、导通良好；
（2）每台柜体均应单独与基础型钢做接地保护连接；
（3）柜体相互间接缝不应大于2mm；
（4）柜体安装垂直度允许偏差不应大于1.5‰，成列盘面偏差不应大于5mm。
4.（1）当发现不合格信号线时，应及时停止该工序的施工作业或停止材料使用，并进行标识隔离；
（2）已经发出的材料应及时追回；
（3）属于业主提供的材料应及时通知业主和监理；
（4）对于不合格的原材料，应联系供货单位提出更换或退货要求；
（5）已经形成半成品或制成品的过程产品，应组织相关人员进行评审，提出处置措施；
（6）实施处置措施。
（三）
1.（1）监理工程师要求蒸汽发生器也应按照特种设备要求办理施工告知不正确。
（2）理由：蒸汽发生器虽然工作压力超过了0.1MPa，但是其容积低于规定的30L，因此蒸汽发生
器不属于特种设备，不需要在施工前办理书面告知。
2.管道安装中，需要持证上岗的人员有电工作业人员、压力管道焊接切割作业人员、起重机械作
业人员、企业内机动车辆驾驶人员、登高架设人员、锅炉作业人员、压力容器作业人员、放射线作业
人员。
3.（1）蒸汽管道的水压试验压力为1.5×1.0=1.5（MPa）。
（2）蒸汽集汽缸可以与管道作为一个系统按照管道试验压力进行试验，因为管道的试验压力是
1.5MPa，蒸汽集汽缸的试验压力是2.2MPa，由于管道的试验压力小于设备的试验压力，因此根据相关
规定，蒸汽集汽缸可以与管道作为一个系统并按管道的试验压力进行试验。
4.本工程施工需要用到的主要施工机械及工具有起重机、电焊机、射线探伤机、弯管机、挖掘机、
力矩扳手、钢卷尺、螺丝刀、钳子。
（四）
1.三联供机组由建设单位负责监造；电梯、自动扶梯由施工单位负责监造。
2.（1）自动扶梯进场验收的技术资料必须提供梯级或踏板的型式检验报告复印件，或胶带的断裂
13强度证明文件复印件，对公共交通型自动扶梯应有扶手带的断裂强度证书复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，动力电路
和安全电路的电气原理图。
3.图3中1表示梯级踏板；2表示牵引链条；3表示导轨系统。
4.（1）扶梯制造对安装精度的影响主要是加工精度和装配精度；
（2）扶梯制造的装配精度，包括扶梯设备各运动部件之间的相对运动精度、配合面之间的配合精
度和接触质量直接影响扶梯设备的运行质量。
5.（1）建设单位应扣除施工单位的延误费用为5×14=70（万元）；
（2）建设单位对施工单位的扣罚正确，自动扶梯是施工单位按主合同的招标条件与制造厂签订合
同，因此扶梯出现质量问题应由施工单位承担相应的责任。
（五）
1.（1）项目部的绿色施工策划还应补充节材、节能及环境保护等内容；
（2）单位工程施工阶段的绿色施工评价由监理单位组织，并有建设单位和施工单位项目部参加。
2.项目部还应在预制厂识别出的风险有机械伤害、吊装伤害、电焊烟尘、电焊粉尘、火灾爆炸、
噪声暴露、高空坠落、脚手架倒塌/坍塌、低温作业冻伤。
3.（1）在型钢矫正方面，气温在-18℃的预制厂对变形的型材在露天进行冷矫正不符合要求；低
合金结构钢在环境温度低于-12℃时不应进行冷矫正和冷弯曲，应采用加热矫正，加热温度应为700～
800℃，最高温度严禁超过900℃，最低温度不得低于600℃，加热矫正后自然冷却。
（2）在切割面检查方面，抽查了钢材切割面有无裂纹和大于1mm的缺棱不符合要求；钢材切割面
应全数检查有无裂纹、夹渣、分层等缺陷和大于1mm的缺棱。
4.吊装作业中平衡梁的作用如下：
（1）保持被吊设备的平衡，避免吊索损坏设备；
（2）缩短吊索的高度，减小动滑轮的起吊高度；
（3）减少设备起吊时所承受的水平压力，避免损坏设备；
（4）多机抬吊时，合理分配或平衡各吊点的荷载。
5.由模块建造费用表可知，第2月底到第3月底期间，
已完工程预算费用为1 350-960=390（万元）；
计划工程预算费用为1 500-950=550（万元）；
已完工程实际费用为1 580-1 080=500（万元）。
因此：
进度偏差=已完工程预算费用-计划工程预算费用=390-550=-160（万元）；
费用偏差=已完工程预算费用-已完工程实际费用=390-500=-110（万元）；
由此可知，项目进度落后了160万元，在此期间项目亏损了110万元。
14全国一级建造师执业资格考试历年真题精粹与精编模拟试卷
机电工程管理与实务
2023 年真题及解析2023年全国一级建造师执业资格考试
《机电工程管理与实务》真题
一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）
1.修配法是对补偿件进行补充加工，其目的是（ ）。
A.补充设计工艺不足 B.修补设备制造缺陷
C.修复使用后的缺陷 D.抵消安装累积误差
2.金属氧化物接闪器试验时，需测量的是（ ）。
A.电流 B.持续电流 C.放电电流 D.短路电流
3.关于阀门安装时的说法正确的是（ ）。
A.螺纹连接时阀门应开启 B.安全阀应水平布置
C.焊接连接时阀门应关闭 D.按介质流向确定其安装方向
4.关于金属立式拱顶储罐底板施工的说法，正确的是（ ）。
A.储罐底板排版应考虑焊缝要集中
B.中幅板焊接先焊长缝，后焊短缝
C.在边缘板下安装楔铁，补偿焊缝的角向收缩
D.底板边缘板对接接头采用外大内小不等间隙
5.凝汽器组装完毕后，汽侧应进行的试验是（ ）。
A.真空试验 B.压力试验 C.通球试验 D.灌水试验
6.关于温度检测仪表安装的说法错误的是（ ）。
A.受物料强烈冲击的位置安装时应采取防弯曲措施
B.压力试温度计的感温包应大部分浸入被测对象中
C.多粉尘环境安装的测温元件应采取防止磨损措施
D.表面温度计的感温面与被测对象表面应紧密接触
7.关于搪铅法施工的做法，正确的是（ ）。
A.已生锈的基体表面在搪铅前应进行火焰除锈
B.直接搪铅法应1次成型，不可反复搪铅
C.间接搪铅法应先在被搪铅表面加热进行挂锡
D.搪铅时，每层不需要中间检查且厚度可不一致
8.关于保冷塔上附件的保冷施工要求，正确的是（ ）。
A.吊耳、测温仪表管座不得进行保冷 B.附件冷层长度等于保冷层厚度
C.福建的保冷层厚度为邻近保冷层厚度 D.塔器的裙座内、外壁均应进行保冷
9.工业炉窑烘炉时，编制的烘炉曲线内容不包括（ ）。
A.温升速度 B.恒温时间 C.烘炉期限 D.材料性能
10.当供暖工程的集水器工作压力为0.6MPa时其试验压力为工作压力的（ ）。
A.1.1倍 B.1.15倍 C.1.25倍 D.1.5倍
111.关于柔性导管敷设的说法正确的是（ ）。
A.柔性导管长度在动力工程中不宜大于0.9m B.柔性导管长度在照明工程中不宜大于1.3m
C.柔性导管与电气设备连接采用专用接头 D.金属柔性导管可作为保护导体的连续导体
12.消声器和消声弯头制作安装的说法正确的是（ ）。
A.边长为630mm矩形消声弯管必须设置吸声导流片
B.消声器内消声材料的织物覆盖层应逆气流方向搭接
C.消声器内织物覆盖层的保护层可使用普通铁丝网
D.消声器安装时必须设置独立的支、吊架固定牢固
13.建筑设备的监控信号线缆的施工要求不包括（ ）。
A.电流强度测量 B.屏蔽性能要求 C.接头安装工艺 D.接地电阻要求
14.曳引式电梯施工程序中曳引机安装的紧前工序是（ ）。
A.对重安装 B.导轨安装 C.轿厢安装 D.导靴安装
15.以下仓库，可以使用自动喷水灭火系统的是（ ）。
A.聚乙烯储备仓库 B.锌粉储存仓库
C.低亚硫酸钠仓库 D.碳化钙仓库
16.施工机械选择时，通过计算折旧费用进行比较的方法是（ ）。
A.应用综合评分法 B.单位工程量成本比较法
C.界限使用判断法 D.等值成本法
17.项目部与人员驻地生活直接相关的协调机构不包括（ ）。
A.工程所在地的行政机构 B.特种设备安全监督机构
C.工程所在地的公安机构 D.工程所在地的医疗机构
18.下列施工进度控制措施中，属于技术措施的是（ ）。
A.审查分包商的进度计划 B.建立进度目标控制体系
C.编制资金需求计划表 D.建立图纸变更审查制度
19.下列压力管道施工资质中，可覆盖GC2压力管道安装的是（ ）。
A.GA2 B.GB1 C.GB2 D.GCD
20.建筑工程质量验收划分时，子单位工程的划分是按（ ）。
A.材料种类划分 B.施工特点划分 C.使用功能划分 D.设备类别划分
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错
项。错选，本题不得分；少选，所选的每个选项得0.5分）
21.下列合金钢中，属于工程结构用的合金钢有（ ）。
A.合金结构钢 B.合金弹簧钢
C.合金钢筋钢 D.高锰耐磨钢
E.压力容器用合金钢
22.下列塔器设备中，属于按单元操作分类的有（ ）。
A.加压塔 B.解吸塔
C.填料塔 D.精馏塔
E.反应塔
223.三角高程测量精度的影响因素有（ ）。
A.距离误差 B.大气垂直折光误差
C.垂直角误差 D.仪器高及视标高误差
E.环境温度差
24.起重机的起升高度计算时，计算式中的高度参数有（ ）。
A.基础高度 B.设备高度
C.吊机高度 D.吊索具高度
E.地脚螺栓高度
25.焊接时，可用做焊接保护气体的有（ ）。
A.丙烷（CH） B.氧气（O）
3 8 2
C.乙炔（CH） D.氩气（Ar）
2 2
E.二氧化碳（CO）
2
26.国际机电工程项目合同风险中，属于环境风险的有（ ）。
A.财经风险 B.技术风险
C.法律风险 D.营运风险
E.收益风险
27.下列设备监造时的监督点中，属于文件见证点的有（ ）。
A.检验记录 B.规范标准
C.技术协议 D.合格证明
E.试验报告
28.需要编制专项工程施工组织设计的分部工程施工特点有（ ）。
A.技术难度大 B.工艺较复杂
C.施工工期紧 D.采用新工艺
E.质量要求高
29.下列工程费用中，属于变动成本的有（ ）。
A.机械使用费 B.工程措施费
C.安全措施费 D.工具使用费
E.检验试验费
30.关于工程竣工结算编制的说法，正确的有（ ）。
A.签证费用以双方已确认金额计算 B.经确认的工程计量直接进入结算
C.以招标确定的中标价取代暂估价 D.计日工按承包人实际确认的数量
E.暂列金差额由合同双方共同承担
三、实务操作和案例分析题［共5题。（一）、（二）、（三）题各20分，（四）、（五）题各30分］
（一）
【背景资料】
安装公司承包一商业综合办公楼机电工程，承包内容包括通风空调工程、建筑给排水及供暖工
程、建筑电气工程和消防工程等：工程设备均由安装公司采购。安装公司编制了采购文件和采购计划，
3对供货商供货能力和地理位置进行了调查。签订设备采购合同后，对设备进行催交、检验，保证了工
程进度和施工质量。
安装公司在给排水和通风空调的检查中，对存在的问题进行了整改：
（1）建筑给排水工程中，给水管道直接紧贴建筑物预留孔的上部穿越抗震缝；
（2）通风空调工程的水泵设计为整体安装，安装后测得泵的纵向水平偏差为0.2‰，横向水平偏差
为0.2‰；水泵与电机采用联轴器连接，联轴器两轴心的轴向倾斜为0.2‰，径向位移为0.1mm。
商务楼计算机房的消防采用七氟丙烷自动灭火系统，其灭火系统构成如图1所示。在系统调试合
格后，安装公司对系统设备、阀门等设置了标识，便于运维人员的管理操作。竣工验收时，提交了工
程质量保修书及其他文件。
【问题】
1.设备采购中应调查供货商的哪些能力？采购文件由哪几个文件组成？
2.给水管道在穿越抗震缝时应如何整改？
3.水泵有哪几项检测数据不符合规范要求？正确的规范要求是什么？
4.图1中的圈1圈2圈3应分别选用哪种阀门？阀门的保修期限是多少？从哪一天开始计算？
4（二）
【背景资料】
某公司中标石化厂柴油加氢装置施工承包项目，其中加氢压缩机2台，为对置式活塞机组，散件
到货，现场清洗组装。机组安装采用联合基础，压缩机曲轴箱采用预埋活动地脚螺栓锚板的方式，减
速箱和电动机的地脚螺栓采用预留孔方式。
在设备安装前，安装队查验了压缩机机组的基础，主要检查项目：基础的坐标位置，不同平面的
标高，平面外形尺寸，凸台上平面外形尺寸，预埋活动地脚螺栓锚板的标高，预留地脚螺栓孔的中心
线位置。质量工程师检查时，发现有重要项目未查，要求安装队补充完善。
压缩机曲轴箱找平找正后，安装厚壁滑动轴瓦，用涂红丹的方式检查了瓦背与轴承座孔的接触情
况；将清洗干净的曲轴轴颈涂上红丹，就位在下轴瓦上；扣盖上轴瓦，在未拧紧螺栓时，检查上下轴
瓦接合面。
曲轴箱固定后，以曲轴箱为基准，安装盘车器、减速箱、电动机等，设备找正固定后，开始配管
工作。安装工程师就设备配管进行了专项技术交底，强调了法兰密封面检查、无应力配管的监测方法。
在定期的安全培训中，安全工程师将本项目中出现的几种违反安全规定的情况，画成施工现场示
意图（见图2），要施工人员对照识别。
【问题】
1.安装队还需补充检查压缩机机组基础的哪些重要项目？
2.检查轴瓦内孔与轴颈时，哪项内容应符合随机文件的规定？应使用何种工具检查上下轴瓦的接
合面？接合面的合格标准是什么？
53.法兰安装时的密封面不得有哪些缺陷？设备与管道法兰连接时应检验法兰的哪两个参数？应用
什么测量工具在何处监测机组的位移情况？
4.指出图2中A、B、C、D点分别存在哪些安全隐患？
（三）
【背景资料】
安装公司中标某工业厂房机电安装工程，合同内容包含电气工程、管道工程、通风空调工程、设
备安装及配套发电工程等所有机电安装，合同还约定了其相应的系统性能考核。
安装公司进场后，编制专项工程的各种可行性施工方案，根据方案的一次性投资总额、产值贡献
率、对工程进度和费用的影响程度进行了经济合理性比较，按最优的方式确定了施工方案。
某管道系统在设计温度时的试验压力为3MPa；在常温试压时，试验温度与设计温度下的管材许用
应力比值为6.5。安装公司在进行该系统压力试验时，设置了常温下临时压力试验系统（见图3）。
安装公司在发电机转子进行单独气密性试验时，检查转子的重点部位无泄漏，并会同有关人员进
行最后清扫，查无杂物。确认了转子机务、电气仪表安装已经完成，将转子吊装到位，用专用工具穿
装。监理工程师发现后制止，认为有工序未完不能穿装。安装公司整改后穿装工作完成。
安装公司按试运行方案，联合试运行合格后，向建设单位递交了工程交接证书，要求建设单位接
收。建设单位认为该工程没有生产正式产品，未达到移交条件为由，拒绝接收。
B点排气阀
A点压力表
试压泵 官网系统
泄水阀
水源
临时试压系统示意图
【问题】
1.施工方案进行经济合理性比较时，还应考虑哪些方面？
62.图3中的A点和B点应设置在管网系统的何处位置？计算该管道系统试压时的试验压力？
3.应重点检查转子哪些部位的密封状况？发电机转子穿装前应完善哪些工作？
4.工程质量接收意见栏填写的依据是什么？建设单位拒绝接收是否合理？
（四）
【背景资料】
某安装公司承担一商务楼（地上20层，地下2层，地上1~5层为商场）的变配电安装工程。工程主
要设备：三相干式电力变压器（10/0.4kV），配电柜（开关柜）设备由业主采购。因1~5层的商场要提
前开业，变配电工程需配合送电。
安装公司项目部进场后，依据合同、施工图纸及施工总进度计划，编制了变配电工程的施工方
案、施工进度计划（见图4-1），报建设单位审批时被否定，要求优化进度计划，缩短工期，并承诺赶
工费由建设单位承担。
A B D G J L
1 2 3 5 8 10 11
10d 8d 10d 10d 20d 10d
C E H K
4 6 9
10d 20d 15d 5d
F I
7
25d 5d
项目部依据公司和及项目所在地的资源情况，优化施工资源配置，列出进度计划可压缩时间及费
用增加表（见表4）。
代号 工作内容 持续时间 可压缩时间 增加费用
A 施工准备 10 — —
B 基础框架安装 8 3 0.5
C 接地施工 10 4 0.5
D 桥架安装 10 3 1
E 变压器安装 20 4 1.5
F 开关箱、配电柜安装 25 6 1.5
7G 电缆敷设 10 4 2
H 母线交接 15 5 1
I 二次线路敷设连接 5 — —
J 试验调整 20 5 1
K 计量仪表安装 5 — —
L 试运行验收 10 4 1
项目部施工准备充分，落实资源配置，依据施工方案要求向作业人员进行技术交底，明确变压
器、配电柜等主要分项工程的施工程序，明确各工序之间的逻辑关系、技术要求、操作要点和质量标
准；变压器施工中的某工序示意图（见图4-2）。
兆欧表
变配电工程完工后，供电部门检查合格送电，经过验电、校相无误。分别合高、低压开关，空载
运行24h，无异常，办理验收手续，交建设单位使用；同时整理技术资料，准备在商务楼竣工验收时
归档。
【问题】
1.项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多少天？需增加多少
费用？
2.作业人员优化配置的依据是什么？项目部应根据哪些内容的变化对劳动力进行动态管理？
3.项目部的施工准备包括哪几个方面的准备？应落实哪些资源配置？
84.图4-2是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的逻
辑关系主要有哪几个？
5.变配电装置空载运行时间是否满足验收要求？项目部整理的技术资料应包含哪些内容？
（五）
【背景资料】
某安装公司承接一个干熄焦发电项目。工程内容：干熄焦系统、工业炉系统、热力系统、电站、
电气、仪表及自动化控制系统。电站主厂房设计有1台侧检修用电功双梁桥式起重机（起重量32/5t，
跨距16.5m）。
干熄焦的动力驱动设备：电机车、焦罐台车和提升机（提升负荷87t，提升高度37.5m）。电机车负
责将焦罐及焦罐台车运至提升框架正下方。提升机负责焦罐提升并横移至干熄炉炉顶，通过装入装置
将焦炭装入干熄炉内。
工程中配置1套高温高压自然循环锅炉及辅助系统，同时配套发电机组及辅助系统，利用锅炉产
生的高温高压蒸汽发电，高温高压自然循环锅炉参数见表5。
安装公司项目部进场后，进行各项准备工作。根据施工图纸及相关资料，对工程中可能涉及的特
种设备及危险性较大的分部分项工程进行了识别，由项目经理组织相关技术人员编制了项目施工组织
设计和分部分项工程专项施工方案。
提升机框架主梁上平标高为+60.00m，为提高施工效率、保证施工安全，在提升框架施工前，需
先安装一台建筑塔吊（最大起重量25t）进行提升框架构件的吊装。项目部按《建筑起重机械安全监督
管理规定》要求，在施工所在地建设主管部门办理了施工告知。
提升机安装在提升框架顶部主梁轨道上。提升框架主梁是钢制焊接箱型结构，框架中部设有水平
支撑及剪刀撑；钢结构连接采用扭剪型高强度螺栓。
冷焦排出装置重量8.98t，安装于干熄炉底部。由于场地原因，冷焦排出设备卸车后只能放在距离
干熄炉炉底中心8m距离的地方，无法用吊车将设备吊装就位。施工班组利用滚杠、拖排、枕木及手拉
葫芦等工具，完成了冷焦排出装置的水平运输工作。
表5 高温高压自然循环锅炉参数
锅炉出口 9.50MPa 蒸发量 95t/h
蒸汽压力 汽包 11.28MPa 过热器出口处 540±5℃
蒸汽温度
过热器出口 9.81MPa 允许最高工作温度 550℃
锅炉入口烟气温度 800~960℃ 锅炉出口烟气温度 160~180℃
9【问题】
1.本工程有几台设备安装需编制安全专项施工方案并进行专家论证？说明理由？
2.项目部在塔吊安装前，办理安装告知的做法是否正确？说明理由？
3.高强度螺栓连接副在安装前需做哪些实验？高强度螺栓终拧合格的标准是什么？
4.如何使用背景中的工具实施冷焦排出装置的水平运输工作？
5.计算锅炉整体水压试验压力，锅炉水压试验时，对设置的压力表有哪些要求？
102023年全国一级建造师执业资格考试
《机电工程管理与实务》真题参考答案及解析
一、单项选择题
1.D 【解析】本题考查设备安装精度的控制方法。安装精度的控制方法：必要时选用修配法，对
补偿件进行补充加工，抵消过大的安装累积误差。这种方法是在调整法解决不了时才使用。
2.B 【解析】本题考查的是接闪器的试验：测量接闪器的绝缘电阻，测量接闪器的泄漏电流，磁
吹接闪器的交流电导电流，金属氧化物接闪器的持续电流。
3.D 【解析】本题考查的是阀门安装要求。阀门安装前应按设计文件核对其型号，并应按介质流
向确定其安装方向。
4.C 【解析】本题考查的是储罐安装技术要求。底板边缘板对接接头采用不等间隙，间隙要外小
内大；采用反变形措施，在边缘板下安装楔铁，补偿焊缝的角向收缩。
5.D 【解析】本题考查的是凝汽器实验。凝汽器组装完毕后，汽侧应进行灌水试验。
6.B 【解析】本题考查温度检测仪表安装：（1）测温元件安装在易受被测物料强烈冲击的位置时，
应按设计要求采取防弯曲措施。（2）压力式温度计的感温包必须全部浸入被测对象中。（3）在多粉尘
的部位安装测温元件，应采取防止磨损的措施。（4）表面温度计的感温面与被测对象表面应紧密接触，
并应固定牢固。
7.C 【解析】本题考查搪铅法施工：搪铅设备基体表面处理后应露出金属光泽;直接搪铅法搪铅不
应少于2层。搪铅法应先在被搪铅表面采用加热涂锡法进行挂锡，挂锡厚度符合要求时，每层应进行中
间检查厚度应均匀一致，不应有夹渣、裂纹、鼓泡、气孔焊瘤等缺陷。
8.D 【解析】本题考查绝热层施工附件要求：（1）保冷设备及管道上的裙座、支座、吊耳、仪表
管座、支吊架等附件，必须进行保冷。（2）其保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，
保冷层厚度应为邻近保冷层厚度的1/2，但不得小于40mm设备裙座内、外壁均应进行保冷。
9.D 【解析】本题考查烘炉曲线。烘炉曲线包括：烘炉期限、温升速度、恒温时间、最高温度、
更换加热系统的温度、烘炉措施、操作规程及应急预案等。
10.D 【解析】本题考查建筑管道实验。供暖分汽缸（分水器、集水器）安装前应进行水压试验，
试验压力为工作压力的1.5倍，但不得小于0.6MPa。
11.C 【解析】本题考查柔性导管敷设要求：刚性导管经柔性导管与电气设备、器具连接时，柔性
导管的长度在动力工程中不宜大于0.8m，在照明工程中不宜大于1.2m；柔性导管与刚性导管或电气设
备、器具间的连接应采用专用接头；金属柔性导管不应作为保护导体的接续导体。
12.D 【解析】本题考查风管安装技术要求。矩形消声弯管平面边长大于800mm时，应设置吸声导
流片；消声器内消声材料的织物覆面层应平整，不应有破损，并应顺气流方向进行搭接；消声器内的
织物覆面层应有保护层，保护层应采用不易锈蚀的材料，不得使用普通铁丝网，当使用穿孔板保护层
时，穿孔率应大于20%。
13.A 【解析】本题考查建筑智能化安装技术要求。信号线缆的屏蔽性能、敷设方式、接头工艺、
接地要求等应符合相关标准规定。
14.B 【解析】本题考查曳引式电梯安装工序。电力驱动的曳引式或强制式电梯施工程序：设备进
11场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→曳引机安装→限速器安装
→机房电气装置安装→轿厢、安全钳及导靴安装→轿厢电气安装→缓冲器安装→对重安装→曳引钢丝
绳、悬挂装置及补偿装置安装→开门机、轿门和层门安装→层站电气安装→调试→检验及试验→验收
15.A 【解析】本题考查自动喷水灭火系统。储存锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓
库不得设置室内外消防给水。
16.D 【解析】本题考查施工成本管理。如机械设备在项目中使用时间较长，且涉及购置费用，则
在选择机械设备时往往涉及机械设备原值、资金时间价值等问题，这时可采用等值成本法进行选择。
等值成本法又称折算费用法，是通过计算折旧费用，进行比较，选择费用低者。
17.B 【解析】本题考查外部协调的规定。机电工程项目部与人员驻地生活直接相关的单位或个人
的协调：工程所在地的基层行政机构；工程所在地的公安机构；工程所在地的医疗机构；租用临时设
施的出租方；工程周边的居民；其他。
18.A 【解析】本题考查施工进度控制措施。审查分包商的进度计划属于技术措施；建立进度目标
控制体系属于组织措施；编制资金需求计划表属于经济措施；建立图纸变更审查制度属于组织措施。
19.D 【解析】本题考查压力管道等级。GC1级、GCD级覆盖GC2级。
20.C 【解析】本题考查建筑工程质量验收的划分原则。具备独立施工条件并能形成独立使用功能
的建筑物或构筑物为一个单位工程；对于规模较大的单位工程，可将其能形成独立使用功能的部分划
分为一个子单位工程。
二、多项选择题
21.ACDE 【解析】本题考查金属材料的划分。工程和建筑结构用的合金钢，包括可焊接的高强度合
金结构钢、合金钢筋钢、铁道用合金钢、地质石油钻探用合金钢、压力容器用合金钢、高锰耐磨钢等。
22.B、D、E 【解析】本题考查塔器设备的类型。塔器设备按单元操作分为精馏塔、吸收塔、解
吸塔、萃取塔、反应塔、干燥塔等。
23.ABCD 【解析】本题考查三角高程测量精度的影响因素：距离误差、垂直角误差、大气垂直折
光误差、仪器高和视标高误差。
24.ABDE 【解析】本题考查起重机最大起身高度。与起重机的最大起升高度有关的参数有：设备
高度、索具高度、设备吊装到位后底部高出地脚螺栓高的高度、基础和地脚螺栓高度。
25.BDE 【解析】本题考查焊接技术要求。焊接用的保护气体：二氧化碳、氩气、氦气、氮气、
氧气和氢气。
26.ACE 【解析】本题考查国际机电工程项目合同风险防范措施。项目所处的环境风险有政治风
险、市场和收益风险、财经风险、法律风险、不可抗力风险；自身风险有建设风险、营运风险、技术
风险、管理风险。
27.ADE 【解析】本题考查文件见证点设置：制造厂提供质量符合性的检验记录、试验报告、原
材料与配套零部件的合格证明书或质保书等技术文件；设备制造相应的工序和试验已处于可控状态。
28.ABDE 【解析】本题考查专项施工方案的编制要求。通常情况下，对于施工工艺复杂或特殊的
施工过程，如施工技术难度大、工艺复杂、质量要求高、采用新工艺或新产品应用的分部（分项）工
程或专项工程都需要编制详细的施工技术与组织方案。
29BCE 【解析】本题考查项目成本计划的内容。机械使用费介于固定成本和变动成本之间；工具
用具使用费中，行政使用的家具费属于固定成本。
1230.ABC 【解析】本题考查的是竣工结算编制原则。D选项，计日工费用应按发包人实际签证确认
的数量和相应项目综合单价计算。E选项，暂列金额应减去合同价款调整金额、索赔和现场签证计算，
如有余额归发包人，如有差额由发包人补足。
三、实务操作和案例分析题
（一）
1.（1）设备采购中对供货商能力的调查主要有：供货商的技术水平、生产能力、生产周期；
（2）设备采购文件由设备采购技术文件和设备采购商务文件组成。
2.当给水管道必须穿越抗震缝时宜靠近建筑物的下部穿越，且应在抗震缝两边各装一个柔性管接
头或在通过抗震缝处安装门形弯头或设置伸缩节。
3.（1）水泵的纵向水平偏差为0.2‰，不符合规范要求；正确的规范要求是，整体安装的泵的纵
向水平偏差不应大于0.1‰；
（2）水泵与电机采用联轴器连接，径向位移为0.1mm，不符合规范要求；正确的规范要求是，径
向位移不应大于0.05mm。
4.（1）①代表液流单向阀（液体单向阀）；②代表安全阀；③代表选择阀；
（2）阀门的保修期限为2年，自竣工验收合格之日起算。
（二）
1.安装队还需补充检查压缩机机组基础的内容有：凹穴尺寸、平面的水平度、基础立面的铅垂度、
预留孔洞的深度和孔壁铅垂度、预埋板或其他预埋件的位置和标高等。
2.（1）轴瓦内孔与轴径的接触点数，应符合随机文件的规定；
（2）在未拧紧螺栓时，用0.05mm塞尺从外侧检查上下轴瓦接合面；
（3）接合面的合格标准是，任何部位塞入深度应不大于接合面宽度的1/3。
3.（1）法兰安装时的密封面不得有划痕、斑点等缺陷；
（2）设备与管道法兰连接时应检验法兰的平行度和同轴度；
（3）应在联轴节上架设百分表监视机械设备的位移。
4.A点：高空坠物、物体打击；
B点：未按规定着装容易造成人身伤害、起重指挥人员无旗、无哨、手语、违章指挥、站位距离
吊车太近容易造成人员伤亡；
C点：单点吊装，钢丝绳断脱、构件受力后引起滑脱；
D点：作业半径没有警戒、未设立安全警示牌、工人在吊装作业区走动容易造成机械伤害。
（三）
1.施工方案进行经济合理性比较时，还应考虑：比较各方案的资金时间价值；比较各方案对环境
影响的程度；比较各方案对工程进度和费用的影响；比较各方案的综合性价比。
2.（1）A点应设置在管道系统的最高点；B点应设置在系统最高处及所有可能积聚空气的管段高点；
（2）根据背景可知，该管道系统的设计工作压力为P工作=3÷1.5=2.0MPa；因此该管道系统试压时
的试验压力为：PT=1.5×P工作×6.5=19.5MPa。
133.（1）应重点检查滑环下导电螺钉、中心孔堵板的密封状况；
（2）发电机转子穿装工作必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与仪
表的各项工作后，会同有关人员对定子和转子进行最后清扫检查，确保其内部清洁，无任何杂物并经
签证后方可进行；且转子穿装要求在定子找正完、轴瓦检查结束后进行。
4.（1）工程质量接收意见栏填写的依据是，设计文件、合同规定的施工内容和试车情况；
（2）建设单位拒绝接收合理；工程进行投料试车产出合格产品，并经过合同规定的性能考核期
后，由总承包单位和建设单位签订《工程交接证书》，作为工程移交的凭据。它标志着合同施工任务的
全部完成，工程正式移交建设单位。
（四）
1.（1）工期为90天；（2）最多可压缩24天；（3）需增加的费用=4×0.5+6×1.5+5×1+5×1+4×1+
2×0.5+1×1.5=27.5万元。
2.（1）劳动力优化配置的依据：劳动力的种类及数量；项目的进度计划；项目的劳动力资源供应
环境。（2）根据生产任务和施工条件的变化进行动态控制。
3.（1）施工准备包括：技术准备、现场准备、资金准备。（2）应落实劳动力资源配置、物资资源配置。
4.（1）变压器铁芯及夹件的绝缘电阻测量；（2）兆欧表应选用2500V；（3）工序之间的逻辑关系有：
顺序、平行、交叉。
5.（1）运行时间满足要求；（2）技术资料包括：施工图纸、施工记录、产品合格证说明书、试验
报告单。
（五）
1.（1）电动双梁桥式起重机的安装需要编制安全专项施工方案并进行专家论证。理由：32/5t的电
动双梁桥式起重机的额定起重量超过300KN。
（2）提升机的安装需要编制安全专项施工方案并进行专家论证。理由：提升负荷87t的提升机的额
定起重量超过300KN。
2.（1）项目部在塔吊安装前，在施工所在地建设主管部门办理了施工告知的做法不正确；
（2）特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理
情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。
3.（1）高强度螺栓连接副在安装前需做抗滑移系数试验和复验；
（2）高强度螺栓终拧合格的标准是：以拧断螺栓尾部梅花头为合格。
4.（1）编制专门的吊装方案，并对承载的结构（立柱）在受力条件下的强度和稳定性进行校核；
（2）选择的受力点（立柱）和方案应征得设计人员的同意；
（3）利用枕木对锚固点或直接捆绑的承载部位（立柱）进行局部补强；
（4）将钢丝绳捆绑在立柱上，并将钢丝绳末端作为手拉葫芦的固定点；
（5）分别将滚杠和拖排放置完好，并将冷焦排出装置吊装至拖排滚杠上，并利用手拉葫芦进行水
平牵引运输；
（6）水平牵引运输时，设专人对受力点的结构进行监视。
5.（1）锅炉整体水压试验压力：1.25×9.50=11.875MPa；
（2）压力表的要求：精度不低于1.6级；数量不少于2块；量程应为1.5~2倍的试验压力。
14
