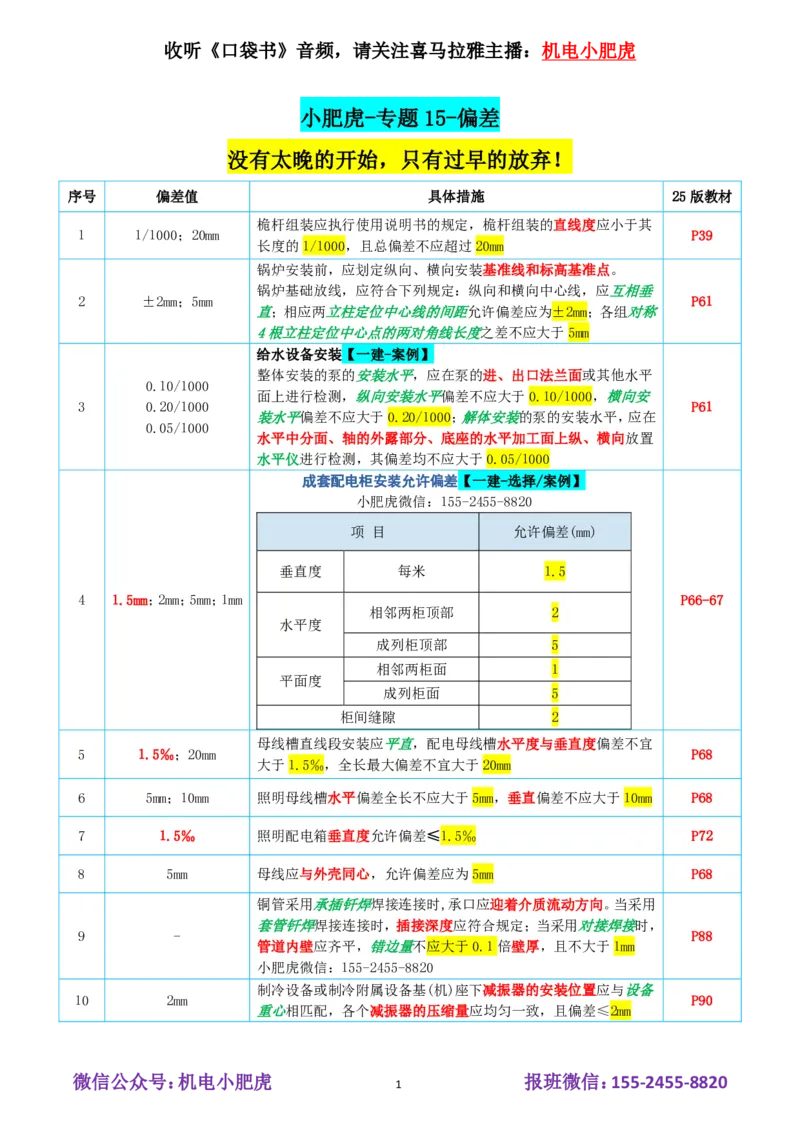

小肥虎-专题 15-偏差
没有太晚的开始，只有过早的放弃！
序号 偏差值 具体措施 25版教材
桅杆组装应执行使用说明书的规定，桅杆组装的直线度应小于其
1 1/1000；20mm P39
长度的1/1000，且总偏差不应超过20mm
锅炉安装前，应划定纵向、横向安装基准线和标高基准点。
锅炉基础放线，应符合下列规定：纵向和横向中心线，应互相垂
2 ±2mm；5mm P61
直；相应两立柱定位中心线的间距允许偏差应为±2mm；各组对称
4根立柱定位中心点的两对角线长度之差不应大于5mm

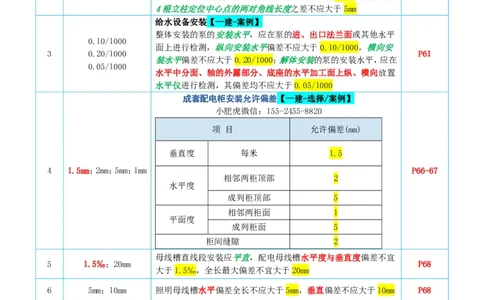

给水设备安装【一建-案例】
整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平
0.10/1000
面上进行检测，纵向安装水平偏差不应大于0.10/1000，横向安
3 0.20/1000 P61
装水平偏差不应大于0.20/1000；解体安装的泵的安装水平，应在
0.05/1000
水平中分面、轴的外露部分、底座的水平加工面上纵、横向放置
水平仪进行检测，其偏差均不应大于0.05/1000
成套配电柜安装允许偏差【一建-选择/案例】
小肥虎微信：155-2455-8820
项 目 允许偏差(mm)
垂直度 每米 1.5
4 1.5mm；2mm；5mm；1mm P66-67
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
母线槽直线段安装应平直，配电母线槽水平度与垂直度偏差不宜
5 1.5‰；20mm P68
大于1.5‰，全长最大偏差不宜大于20mm
6 5mm；10mm 照明母线槽水平偏差全长不应大于5mm，垂直偏差不应大于10mm P68
7 1.5‰ 照明配电箱垂直度允许偏差≤1.5‰ P72
8 5mm 母线应与外壳同心，允许偏差应为5mm P68
铜管采用承插钎焊焊接连接时,承口应迎着介质流动方向。当采用
套管钎焊焊接连接时，插接深度应符合规定；当采用对接焊接时，
9 - P88
管道内壁应齐平，错边量不应大于0.1倍壁厚，且不大于1mm
小肥虎微信：155-2455-8820
制冷设备或制冷附属设备基(机)座下减振器的安装位置应与设备
10 2mm P90
重心相匹配，各个减振器的压缩量应均匀一致，且偏差≤2mm
微信公众号：机电小肥虎
1
报班微信：155-2455-8820收听《口袋书》音频，请关注喜马拉雅主播：机电小肥虎
序号 偏差值 具体措施 25版教材

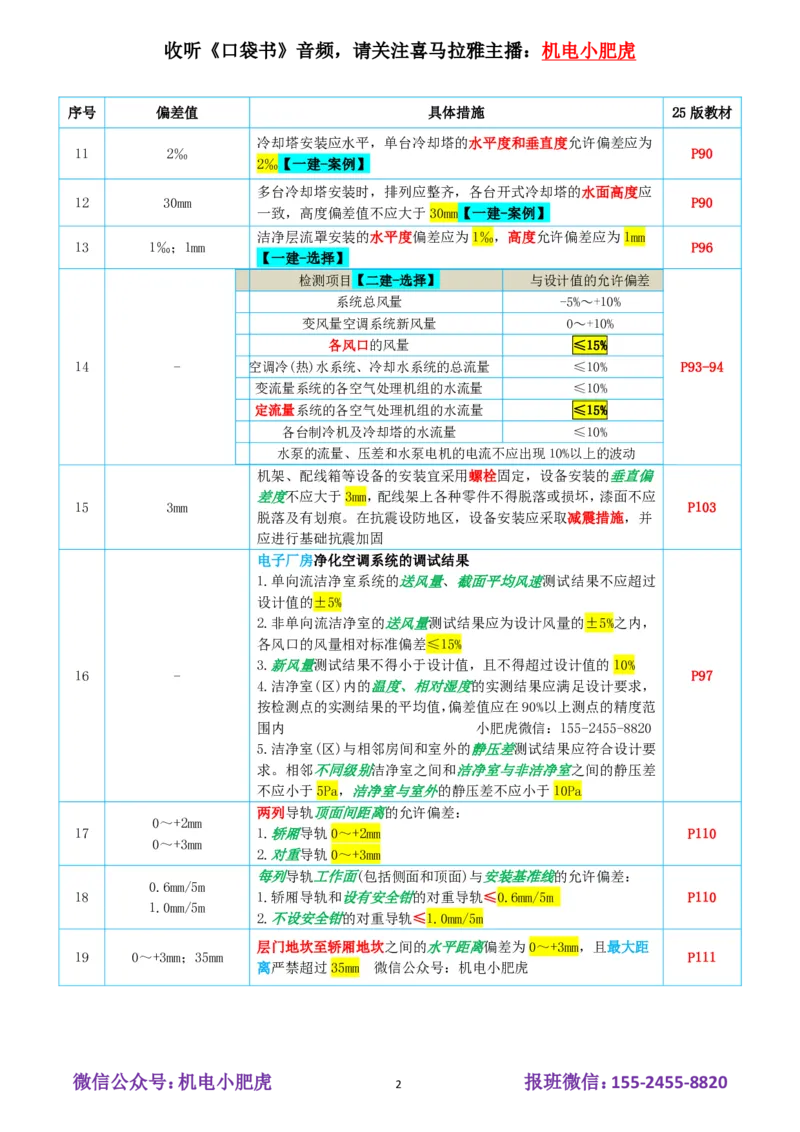

冷却塔安装应水平，单台冷却塔的水平度和垂直度允许偏差应为
11 2‰ P90
2‰【一建-案例】
多台冷却塔安装时，排列应整齐，各台开式冷却塔的水面高度应
12 30mm P90
一致，高度偏差值不应大于30mm【一建-案例】
洁净层流罩安装的水平度偏差应为1‰，高度允许偏差应为1mm
13 1‰；1mm P96
【一建-选择】

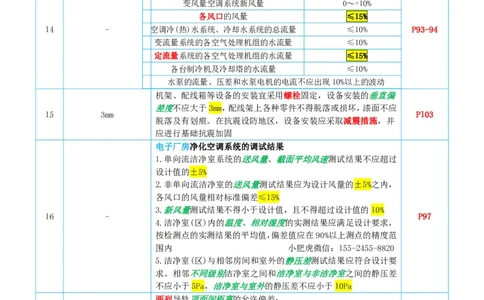

检测项目【二建-选择】 与设计值的允许偏差
系统总风量 -5%～+10%
变风量空调系统新风量 0～+10%
各风口的风量 ≤15%
14 - 空调冷(热)水系统、冷却水系统的总流量 ≤10% P93-94
变流量系统的各空气处理机组的水流量 ≤10%
定流量系统的各空气处理机组的水流量 ≤15%
各台制冷机及冷却塔的水流量 ≤10%
水泵的流量、压差和水泵电机的电流不应出现10%以上的波动
机架、配线箱等设备的安装宜采用螺栓固定，设备安装的垂直偏
差度不应大于3mm，配线架上各种零件不得脱落或损坏，漆面不应
15 3mm P103
脱落及有划痕。在抗震设防地区，设备安装应采取减震措施，并
应进行基础抗震加固
电子厂房净化空调系统的调试结果
1.单向流洁净室系统的送风量、截面平均风速测试结果不应超过
设计值的±5%
2.非单向流洁净室的送风量测试结果应为设计风量的±5%之内，
各风口的风量相对标准偏差≤15%
3.新风量测试结果不得小于设计值，且不得超过设计值的10%
16 - P97
4.洁净室(区)内的温度、相对湿度的实测结果应满足设计要求，
按检测点的实测结果的平均值，偏差值应在90%以上测点的精度范
围内 小肥虎微信：155-2455-8820
5.洁净室(区)与相邻房间和室外的静压差测试结果应符合设计要
求。相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差
不应小于5Pa，洁净室与室外的静压差不应小于10Pa
两列导轨顶面间距离的允许偏差：
0～+2mm
17 1.轿厢导轨0～+2mm P110
0～+3mm
2.对重导轨0～+3mm
每列导轨工作面(包括侧面和顶面)与安装基准线的允许偏差：
0.6mm/5m
18 1.轿厢导轨和设有安全钳的对重导轨≤0.6mm/5m P110
1.0mm/5m
2.不设安全钳的对重导轨≤1.0mm/5m
层门地坎至轿厢地坎之间的水平距离偏差为0～+3mm，且最大距
19 0～+3mm；35mm P111
离严禁超过35mm 微信公众号：机电小肥虎
微信公众号：机电小肥虎
2
报班微信：155-2455-8820收听《口袋书》音频，请关注喜马拉雅主播：机电小肥虎
序号 偏差值 具体措施 25版教材

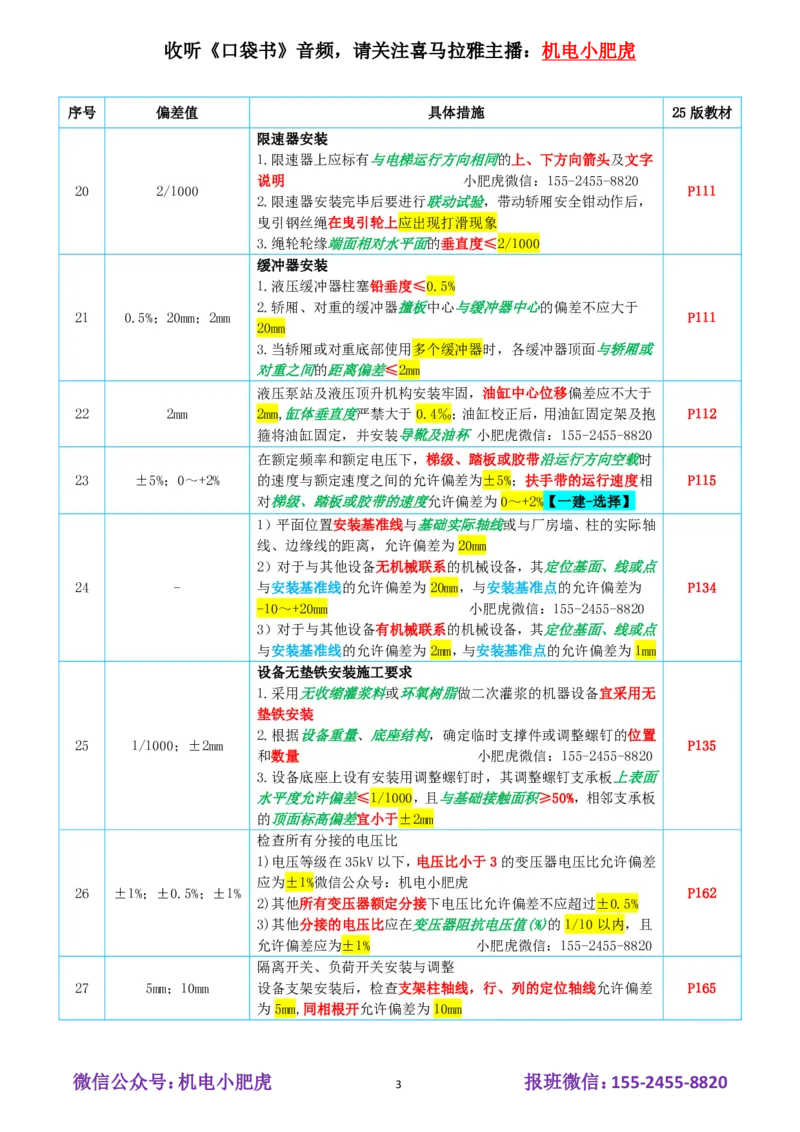

限速器安装
1.限速器上应标有与电梯运行方向相同的上、下方向箭头及文字
说明 小肥虎微信：155-2455-8820
20 2/1000 P111
2.限速器安装完毕后要进行联动试验，带动轿厢安全钳动作后，
曳引钢丝绳在曳引轮上应出现打滑现象
3.绳轮轮缘端面相对水平面的垂直度≤2/1000
缓冲器安装
1.液压缓冲器柱塞铅垂度≤0.5%
2.轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于
21 0.5%；20mm；2mm P111
20mm
3.当轿厢或对重底部使用多个缓冲器时，各缓冲器顶面与轿厢或
对重之间的距离偏差≤2mm

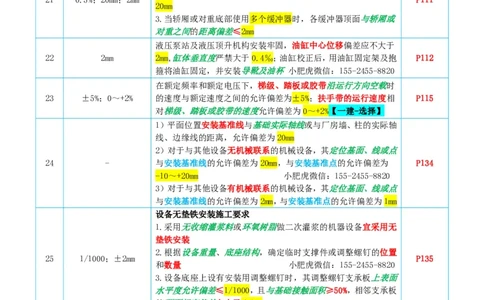

液压泵站及液压顶升机构安装牢固，油缸中心位移偏差应不大于
22 2mm 2mm,缸体垂直度严禁大于0.4‰；油缸校正后，用油缸固定架及抱 P112
箍将油缸固定，并安装导靴及油杯 小肥虎微信：155-2455-8820
在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时
23 ±5%；0～+2% 的速度与额定速度之间的允许偏差为±5%；扶手带的运行速度相 P115
对梯级、踏板或胶带的速度允许偏差为0～+2%【一建-选择】
1）平面位置安装基准线与基础实际轴线或与厂房墙、柱的实际轴
线、边缘线的距离，允许偏差为20mm
2）对于与其他设备无机械联系的机械设备，其定位基面、线或点
24 - 与安装基准线的允许偏差为20mm，与安装基准点的允许偏差为 P134
-10～+20mm 小肥虎微信：155-2455-8820
3）对于与其他设备有机械联系的机械设备，其定位基面、线或点
与安装基准线的允许偏差为2mm，与安装基准点的允许偏差为1mm
设备无垫铁安装施工要求
1.采用无收缩灌浆料或环氧树脂做二次灌浆的机器设备宜采用无
垫铁安装
2.根据设备重量、底座结构，确定临时支撑件或调整螺钉的位置
25 1/1000；±2mm P135
和数量 小肥虎微信：155-2455-8820
3.设备底座上设有安装用调整螺钉时，其调整螺钉支承板上表面
水平度允许偏差≤1/1000，且与基础接触面积≥50%，相邻支承板
的顶面标高偏差宜小于±2mm
检查所有分接的电压比
1)电压等级在35kV以下，电压比小于3的变压器电压比允许偏差
应为±1%微信公众号：机电小肥虎
26 ±1%；±0.5%；±1% P162
2)其他所有变压器额定分接下电压比允许偏差不应超过±0.5%
3)其他分接的电压比应在变压器阻抗电压值(%)的1/10以内，且
允许偏差应为±1% 小肥虎微信：155-2455-8820
隔离开关、负荷开关安装与调整
27 5mm；10mm 设备支架安装后，检查支架柱轴线，行、列的定位轴线允许偏差 P165
为5mm,同相根开允许偏差为10mm
微信公众号：机电小肥虎
3
报班微信：155-2455-8820收听《口袋书》音频，请关注喜马拉雅主播：机电小肥虎
序号 偏差值 具体措施 25版教材

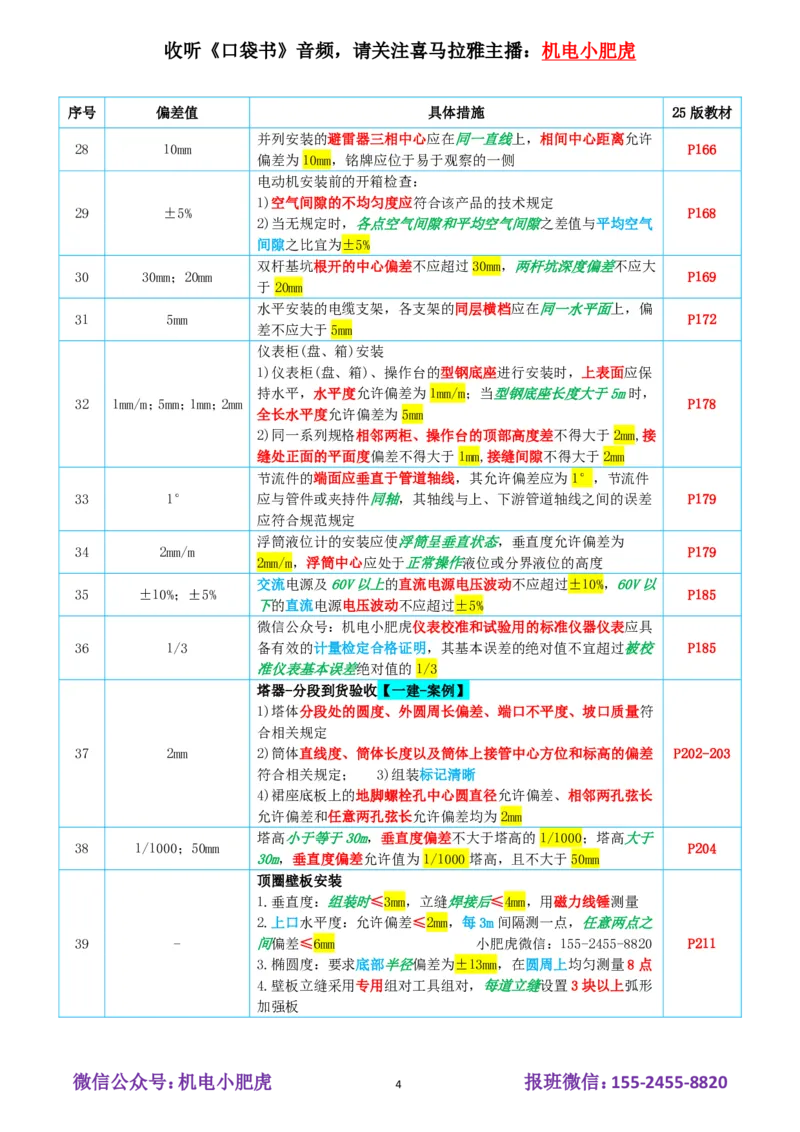

并列安装的避雷器三相中心应在同一直线上，相间中心距离允许
28 10mm P166
偏差为10mm，铭牌应位于易于观察的一侧
电动机安装前的开箱检查：
1)空气间隙的不均匀度应符合该产品的技术规定
29 ±5% P168
2)当无规定时，各点空气间隙和平均空气间隙之差值与平均空气
间隙之比宜为±5%
双杆基坑根开的中心偏差不应超过30mm，两杆坑深度偏差不应大
30 30mm；20mm P169
于20mm
水平安装的电缆支架，各支架的同层横档应在同一水平面上，偏
31 5mm P172
差不应大于5mm

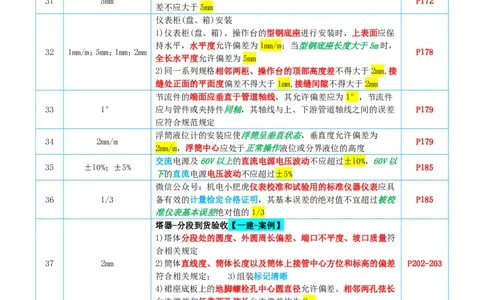

仪表柜(盘、箱)安装
1)仪表柜(盘、箱)、操作台的型钢底座进行安装时，上表面应保
持水平，水平度允许偏差为1mm/m；当型钢底座长度大于5m时，
32 1mm/m；5mm；1mm；2mm P178
全长水平度允许偏差为5mm
2)同一系列规格相邻两柜、操作台的顶部高度差不得大于2mm,接
缝处正面的平面度偏差不得大于1mm,接缝间隙不得大于2mm
节流件的端面应垂直于管道轴线，其允许偏差应为1°，节流件
33 1° 应与管件或夹持件同轴，其轴线与上、下游管道轴线之间的误差 P179
应符合规范规定
浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差为
34 2mm/m P179
2mm/m，浮筒中心应处于正常操作液位或分界液位的高度
交流电源及60V以上的直流电源电压波动不应超过±10%，60V以
35 ±10%；±5% P185
下的直流电源电压波动不应超过±5%
微信公众号：机电小肥虎仪表校准和试验用的标准仪器仪表应具
36 1/3 备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校 P185
准仪表基本误差绝对值的1/3
塔器-分段到货验收【一建-案例】
1)塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符
合相关规定
37 2mm 2)筒体直线度、筒体长度以及筒体上接管中心方位和标高的偏差 P202-203
符合相关规定； 3)组装标记清晰
4)裙座底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长
允许偏差和任意两孔弦长允许偏差均为2mm
塔高小于等于30m，垂直度偏差不大于塔高的1/1000；塔高大于
38 1/1000；50mm P204
30m，垂直度偏差允许值为1/1000塔高，且不大于50mm
顶圈壁板安装
1.垂直度：组装时≤3mm，立缝焊接后≤4mm，用磁力线锤测量
2.上口水平度：允许偏差≤2mm，每3m间隔测一点，任意两点之
39 - 间偏差≤6mm 小肥虎微信：155-2455-8820 P211
3.椭圆度：要求底部半径偏差为±13mm，在圆周上均匀测量8点
4.壁板立缝采用专用组对工具组对，每道立缝设置3块以上弧形
加强板
微信公众号：机电小肥虎
4
报班微信：155-2455-8820收听《口袋书》音频，请关注喜马拉雅主播：机电小肥虎
序号 偏差值 具体措施 25版教材
设立临时立柱和中心支撑圈，然后对称吊装瓜皮板，顶板搭接宽

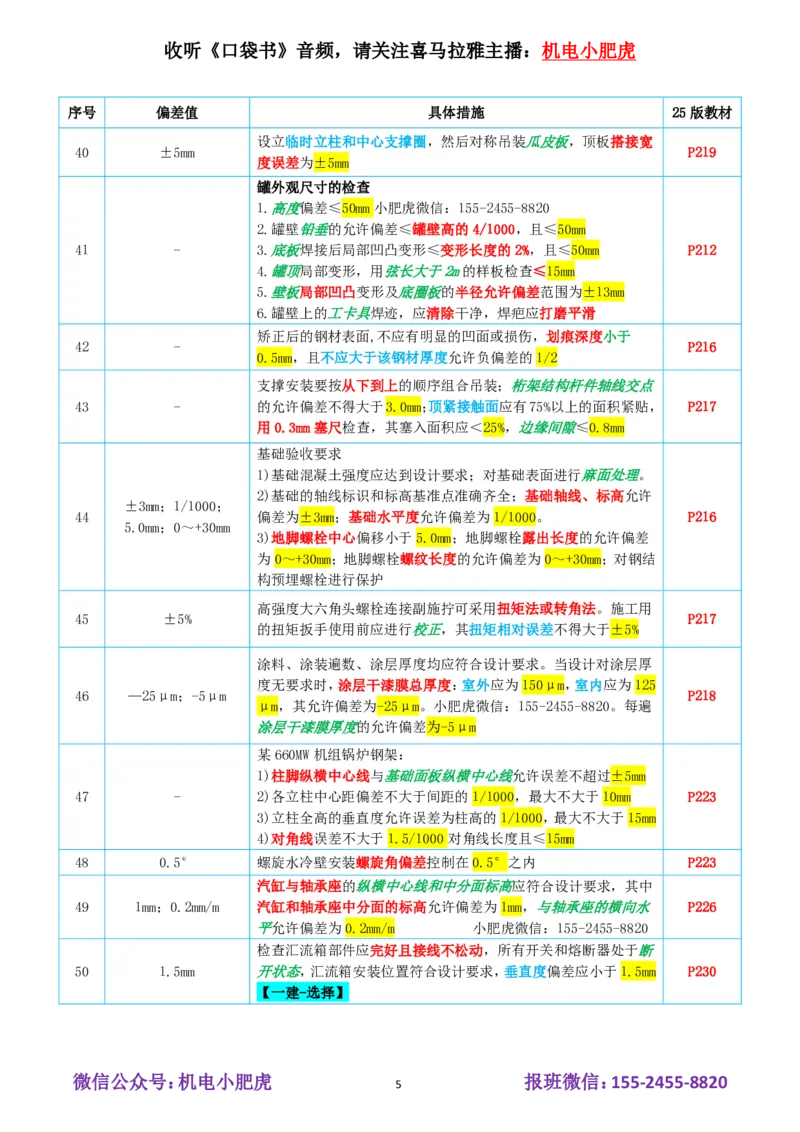

40 ±5mm P219
度误差为±5mm
罐外观尺寸的检查
1.高度偏差≤50mm小肥虎微信：155-2455-8820
2.罐壁铅垂的允许偏差≤罐壁高的4/1000，且≤50mm
41 - 3.底板焊接后局部凹凸变形≤变形长度的2%，且≤50mm P212
4.罐顶局部变形，用弦长大于2m的样板检查≤15mm
5.壁板局部凹凸变形及底圈板的半径允许偏差范围为±13mm
6.罐壁上的工卡具焊迹，应清除干净，焊疤应打磨平滑
矫正后的钢材表面,不应有明显的凹面或损伤，划痕深度小于
42 - P216
0.5mm，且不应大于该钢材厚度允许负偏差的1/2
支撑安装要按从下到上的顺序组合吊装；桁架结构杆件轴线交点
43 - 的允许偏差不得大于3.0mm；顶紧接触面应有75%以上的面积紧贴， P217
用0.3mm塞尺检查，其塞入面积应＜25%，边缘间隙≤0.8mm
基础验收要求
1)基础混凝土强度应达到设计要求；对基础表面进行麻面处理。
2)基础的轴线标识和标高基准点准确齐全；基础轴线、标高允许
±3mm；1/1000；
44 偏差为±3mm；基础水平度允许偏差为1/1000。 P216
5.0mm；0～+30mm
3)地脚螺栓中心偏移小于5.0mm；地脚螺栓露出长度的允许偏差
为0～+30mm；地脚螺栓螺纹长度的允许偏差为0～+30mm；对钢结
构预埋螺栓进行保护
高强度大六角头螺栓连接副施拧可采用扭矩法或转角法。施工用
45 ±5% P217
的扭矩扳手使用前应进行校正，其扭矩相对误差不得大于±5%
涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚
度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125
46 —25μm；-5μm P218
μm，其允许偏差为-25μm。小肥虎微信：155-2455-8820。每遍
涂层干漆膜厚度的允许偏差为-5μm
某660MW机组锅炉钢架：
1)柱脚纵横中心线与基础面板纵横中心线允许误差不超过±5mm
47 - 2)各立柱中心距偏差不大于间距的1/1000，最大不大于10mm P223
3)立柱全高的垂直度允许误差为柱高的1/1000，最大不大于15mm
4)对角线误差不大于1.5/1000对角线长度且≤15mm
48 0.5° 螺旋水冷壁安装螺旋角偏差控制在0.5°之内 P223
汽缸与轴承座的纵横中心线和中分面标高应符合设计要求，其中
49 1mm；0.2mm/m 汽缸和轴承座中分面的标高允许偏差为1mm，与轴承座的横向水 P226
平允许偏差为0.2mm/m 小肥虎微信：155-2455-8820
检查汇流箱部件应完好且接线不松动，所有开关和熔断器处于断
50 1.5mm 开状态，汇流箱安装位置符合设计要求，垂直度偏差应小于1.5mm P230
【一建-选择】
微信公众号：机电小肥虎
5
报班微信：155-2455-8820收听《口袋书》音频，请关注喜马拉雅主播：机电小肥虎
序号 偏差值 具体措施 25版教材

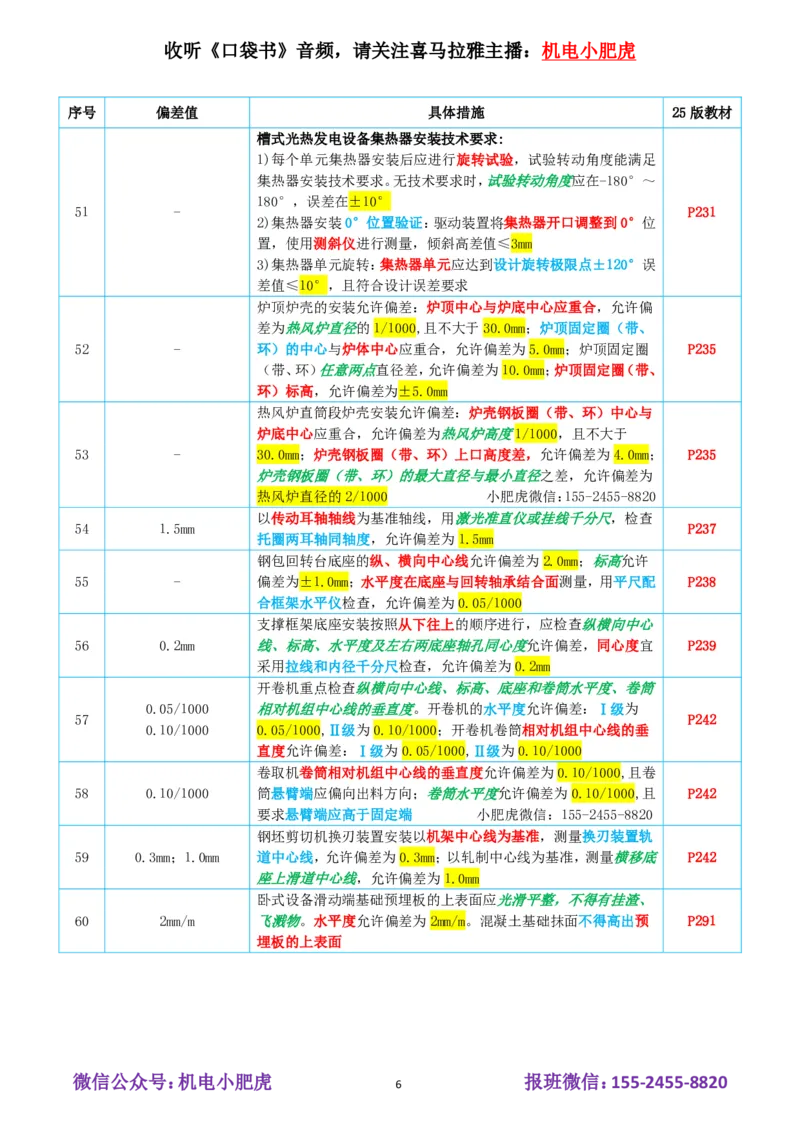

槽式光热发电设备集热器安装技术要求:
1)每个单元集热器安装后应进行旋转试验，试验转动角度能满足
集热器安装技术要求。无技术要求时，试验转动角度应在-180°～
180°，误差在±10°
51 - P231
2)集热器安装0°位置验证：驱动装置将集热器开口调整到0°位
置，使用测斜仪进行测量，倾斜高差值≤3mm
3)集热器单元旋转：集热器单元应达到设计旋转极限点±120°误
差值≤10°，且符合设计误差要求
炉顶炉壳的安装允许偏差：炉顶中心与炉底中心应重合，允许偏
差为热风炉直径的1/1000,且不大于30.0mm；炉顶固定圈（带、
52 - 环）的中心与炉体中心应重合，允许偏差为5.0mm；炉顶固定圈 P235
（带、环）任意两点直径差，允许偏差为10.0mm；炉顶固定圈（带、
环）标高，允许偏差为±5.0mm
热风炉直筒段炉壳安装允许偏差：炉壳钢板圈（带、环）中心与
炉底中心应重合，允许偏差为热风炉高度1/1000，且不大于
53 - 30.0mm；炉壳钢板圈（带、环）上口高度差，允许偏差为4.0mm； P235
炉壳钢板圈（带、环）的最大直径与最小直径之差，允许偏差为
热风炉直径的2/1000 小肥虎微信：155-2455-8820
以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查
54 1.5mm P237
托圈两耳轴同轴度，允许偏差为1.5mm
钢包回转台底座的纵、横向中心线允许偏差为2.0mm；标高允许
55 - 偏差为±1.0mm；水平度在底座与回转轴承结合面测量，用平尺配 P238
合框架水平仪检查，允许偏差为0.05/1000
支撑框架底座安装按照从下往上的顺序进行，应检查纵横向中心
56 0.2mm 线、标高、水平度及左右两底座轴孔同心度允许偏差，同心度宜 P239
采用拉线和内径千分尺检查，允许偏差为0.2mm
开卷机重点检查纵横向中心线、标高、底座和卷筒水平度、卷筒
0.05/1000 相对机组中心线的垂直度。开卷机的水平度允许偏差：Ⅰ级为
57 P242
0.10/1000 0.05/1000,Ⅱ级为0.10/1000；开卷机卷筒相对机组中心线的垂
直度允许偏差：Ⅰ级为0.05/1000,Ⅱ级为0.10/1000
卷取机卷筒相对机组中心线的垂直度允许偏差为0.10/1000,且卷
58 0.10/1000 筒悬臂端应偏向出料方向；卷筒水平度允许偏差为0.10/1000,且 P242
要求悬臂端应高于固定端 小肥虎微信：155-2455-8820
钢坯剪切机换刃装置安装以机架中心线为基准，测量换刃装置轨
59 0.3mm；1.0mm 道中心线，允许偏差为0.3mm；以轧制中心线为基准，测量横移底 P242
座上滑道中心线，允许偏差为1.0mm
卧式设备滑动端基础预埋板的上表面应光滑平整，不得有挂渣、
60 2mm/m 飞溅物。水平度允许偏差为2mm/m。混凝土基础抹面不得高出预 P291
埋板的上表面
