3.2建筑电气新增习题
1.下面关于配电柜安装技术要求正确的是（）
A、机械联锁装置采用钢丝
B、配电柜先安装中间位置的配电柜，再安装调整左右相邻的柜体
C、柜体与柜体之间、柜体与基础框架之间焊接固定
D、相邻两柜顶部水平度允许偏差5mm
E、相邻两柜面平面度允许偏差1mm

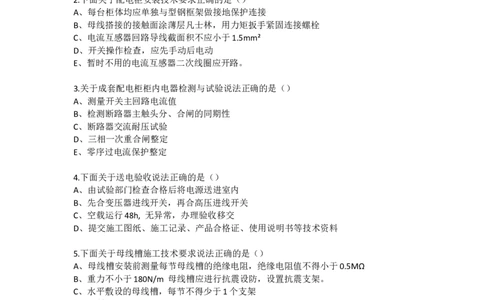

2.下面关于配电柜安装技术要求正确的是（）
A、每台柜体均应单独与型钢框架做接地保护连接
B、母线搭接的接触面涂薄层凡士林，用力矩扳手紧固连接螺栓
C、电流互感器回路导线截面积不应小于1.5mm²
D、开关操作检查，应先手动后电动
E、暂时不用的电流互感器二次线圈应开路。
3.关于成套配电柜柜内电器检测与试验说法正确的是（）
A、测量开关主回路电流值
B、检测断路器主触头分、合闸的同期性
C、断路器交流耐压试验
D、三相一次重合闸整定
E、零序过电流保护整定
4.下面关于送电验收说法正确的是（）
A、由试验部门检查合格后将电源送进室内
B、先合变压器进线开关，再合高压进线开关
C、空载运行48h, 无异常，办理验收移交
D、提交施工图纸、施工记录、产品合格证、使用说明书等技术资料
5.下面关于母线槽施工技术要求说法正确的是（）
A、母线槽安装前测量每节母线槽的绝缘电阻，绝缘电阻值不得小于0.5MΩ
B、重力不小于180N/m 母线槽应进行抗震设防，设置抗震支架。
C、水平敷设的母线槽，每节不得少于1个支架
D、距转角0.3～0.5m处应设置支架
E、支架固定点不应设置在母线槽的连接处或分接单元处
6.下面关于母线槽安装连接要求说法正确的是（）
A、母线槽平行安装在水管的正下方
B、母线槽与水管有交叉穿越时，如果从水管下方穿越时，应在母线槽与水管之间设置防火
封堵。
C、母线槽连接后的接触电阻值应小于1Ω
D、母线槽全长与接地保护导体连接不应少于2 处
E、分支母线槽的金属外壳末端应与接地保护导体连接。
第 1 页7.下面关于梯架(槽盒)施工技术要求说法正确的是（）
A、塑料槽盒应无破损，对阻燃性能有异议时，应抽样送有资质的检测机构进行检测。
B、在建筑钢结构的构件上熔焊支架
C、水平安装的支架间距宜为2～3.0m
D、垂直安装的支架间距不应大于2m
E、在分支处或端部0.4~ 0.6m处应有固定支架
8.下列金属梯架安装要求，错误的是（ ）。
A.金属梯架不少于2处与保护导体可靠连接
B.金属梯架的起始端和终点端均可靠地接地
C.非镀锌金属梯架之间连接两端跨接保护连接导体
D.金属梯架连接板固定不少于1个防松螺帽
E、螺母应位于梯架(槽盒)内侧

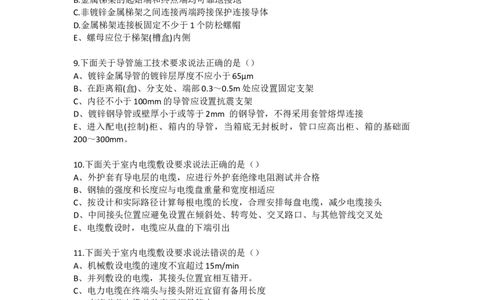

9.下面关于导管施工技术要求说法正确的是（）
A、镀锌金属导管的镀锌层厚度不应小于65μm
B、在距离箱(盒)、分支处、端部0.3～0.5m处应设置固定支架
C、内径不小于100mm的导管应设置抗震支架
D、镀锌钢导管或壁厚小于或等于2mm 的钢导管，不得采用套管熔焊连接
E、进入配电(控制)柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面
200～300mm。
10.下面关于室内电缆敷设要求说法正确的是（）
A、外护套有导电层的电缆，应进行外护套绝缘电阻测试并合格
B、钢轴的强度和长度应与电缆盘重量和宽度相适应
C、按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头
D、中间接头位置应避免设置在倾斜处、转弯处、交叉路口、与其他管线交叉处
E、电缆敷设时，电缆应从盘的下端引出
11.下面关于室内电缆敷设要求说法错误的是（）
A、机械敷设电缆的速度不宜超过15m/min
B、并列敷设的电缆，其接头位置宜相互错开。
C、电力电缆在终端头与接头附近宜留有备用长度
D、交流单芯电缆单独穿于钢导管内
12.下面关于建筑防雷与接地的材料与连接要求说法正确的是（）
A、镀锌钢材应为热镀锌，镀层厚度应不小于63μm
B、铜排之间搭接为铜排宽度的2倍，不少于三面施焊
C、铜杆之间搭接为铜杆直径的5倍，双面施焊
D、铜排与铜管之间搭接，紧贴3/4管外径表面，上下两侧施焊
E、扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊
13.下面关于接闪杆(带、网、线)的施工要求说法正确的是（）
第 2 页A、接闪杆设置独立的接地装置时，其接地装置与其他接地网的地中距离不应小于2m
B、当金属筒体的厚度不小于3mm时，可作接闪杆的引下线，筒体底部应有两处与接
地体连接。
C、接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ10mm镀锌圆钢制作
D、明敷的引下线在离地1.5m处做断接卡
E、利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m 处做接地测
试点
14.下面关于人工接地体的施工要求说法正确的是（）
A、垂直接地体采用镀锌钢管的壁厚应不小于2mm
B、镀锌圆钢的直径不小于10mm
C、水平接地体的镀锌扁钢的厚度应不小于4mm, 截面积应不小于100mm²
D、镀锌圆钢的截面积应不小于100mm²
E、接地体施工完成后应填土夯实，以降低接地电阻。
15.下面关于接地线的施工要求说法正确的是（）
A、室内接地干线多为明敷
B、不允许在钢结构上电焊时，可采用柱焊或钻孔、攻丝，然后用螺栓和接地线跨接
C、室内的接地支线多为明敷
D、在室内墙壁水平敷设时，离地面距离宜为100～200mm
E、墙壁的间隙宜为30mm
1.下面关于配电柜安装技术要求正确的是（）
机械联锁装置采用钢丝
A、配电柜先安装中间位置的配电柜，再安装调整左右相邻的柜体
B、柜体与柜体之间、柜体与基础框架之间焊接固定
C、相邻两柜顶部水平度允许偏差5mm
D、相邻两柜面平面度允许偏差1mm
答案：BE P67
解析：配电柜安装
1)开箱检查
配电柜型号、规格符合设计要求，柜体应有吊环；柜内电器及部件无损伤和裂纹等缺
陷；具有机械、电气防误操作的联锁装置，机械联锁装置不允许采用钢丝。柜内母线
标明相序色，且相序排列一致；技术文件齐全，电器元件均有合格证。
3)成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后， 再
安装调整左右相邻的柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓
固定，成套配电柜安装允许偏差见表3.2-2。
项 目 允许偏差(mm)
垂直度 每米 1.5
水平度 相邻两柜顶部 2
第 3 页项 目 允许偏差(mm)
水平度 成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
2.下面关于配电柜安装技术要求正确的是（）
A、每台柜体均应单独与型钢框架做接地保护连接
B、母线搭接的接触面涂薄层凡士林，用力矩扳手紧固连接螺栓
C、电流互感器回路导线截面积不应小于1.5mm²
D、开关操作检查，应先手动后电动
E、暂时不用的电流互感器二次线圈应开路。
答案：AD P67
解析：配电柜安装

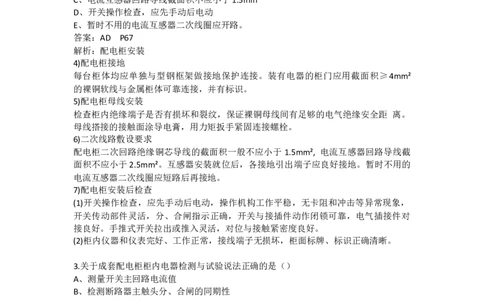

4)配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²
的裸铜软线与金属柜体可靠连接，并有标识。
5)配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距 离。
母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓。
6)二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于 1.5mm², 电流互感器回路导线截
面积不应小于2.5mm²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的
电流互感器二次线圈应短路后再接地。
7)配电柜安装后检查
(1)开关操作检查，应先手动后电动，操作机构工作平稳，无卡阻和冲击等异常现象，
开关传动部件灵活，分、合闸指示正确，开关与接插件动作闭锁可靠，电气插接件对
接良好。手推式开关拉出或推入灵活，对位与接触紧密度良好。
(2)柜内仪器和仪表完好、工作正常，接线端子无损坏，柜面标牌、标识正确清晰。
3.关于成套配电柜柜内电器检测与试验说法正确的是（）
A、测量开关主回路电流值
B、检测断路器主触头分、合闸的同期性
C、断路器交流耐压试验
D、三相一次重合闸整定
E、零序过电流保护整定
答案：BCDE P67
解析：柜内电器检测与试验
(1)检测内容：测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；检测
每相导电回路直流电阻；检测断路器的分、合闸时间；检测断路器主触头分、合闸的
同期性；检测断路器合闸的触头弹跳时间；检测分、合闸线圈的绝缘电阻和直流电阻；
检查SF₆ 气体断路器的漏气率及含水率等。
(2)试验内容：断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作
第 4 页试验；互感器、电容器性能试验；备用自投试验；操作联动试验；避雷器试验等。
(3)整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流
保护整定，过电压保护整定。
4.下面关于送电验收说法正确的是（）
A、由试验部门检查合格后将电源送进室内
B、先合变压器进线开关，再合高压进线开关
C、空载运行48h, 无异常，办理验收移交
D、提交施工图纸、施工记录、产品合格证、使用说明书等技术资料
答案：D P68
解析：送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高压进线开关，检
查高压电压是否正常；合变压器柜开关，检查变压器是否正常，合低压柜进线开关，
查看低压电压是否正常。分别合其他柜的开关，空载运行 24h, 无异常，办理验收移
交；同时提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
5.下面关于母线槽施工技术要求说法正确的是（）
A、母线槽安装前测量每节母线槽的绝缘电阻，绝缘电阻值不得小于0.5MΩ
B、重力不小于180N/m 母线槽应进行抗震设防，设置抗震支架。
C、水平敷设的母线槽，每节不得少于1个支架
D、距转角0.3～0.5m处应设置支架
E、支架固定点不应设置在母线槽的连接处或分接单元处
答案：CE P68
解析：母线槽施工技术
1)检查验收
(1)母线槽外壳应无明显变形，附件应齐全，母线螺栓搭接面应平整、镀层完整，无起
皮和麻面。用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
支架安装要求
(1)母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于
150N/m 母线槽应进行抗震设防，设置抗震支架。
(2)水平敷设的母线槽，每节不得少于1个支架，距转角0.4～0.6m处应设置支架，支架
固定点不应设置在母线槽的连接处或分接单元处。
(3)室内配电母线槽的圆钢吊架直径不得小于8mm, 室内照明母线槽的圆钢吊架直径不
得小于6mm。
6.下面关于母线槽安装连接要求说法正确的是（）
A、母线槽平行安装在水管的正下方
B、母线槽与水管有交叉穿越时，如果从水管下方穿越时，应在母线槽与水管之间设置防火
封堵。
C、母线槽连接后的接触电阻值应小于1Ω
D、母线槽全长与接地保护导体连接不应少于2 处
E、分支母线槽的金属外壳末端应与接地保护导体连接。
答案：DE P68
解析：母线槽安装连接要求
第 5 页(2)母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜 从水管上
方穿越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
(5)母线槽连接后不应受到额外应力；母线的连接紧固应用力矩扳手，搭接螺栓 紧固力矩
应符合产品技术文件要求或规范标准要求。母线槽连接后的接触电阻值应小于 0.1Ω。
(6)母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于2 处；分支
母线槽的金属外壳末端应与接地保护导体连接。
7.下面关于梯架(槽盒)施工技术要求说法正确的是（）
A、塑料槽盒应无破损，对阻燃性能有异议时，应抽样送有资质的检测机构进行检测。
B、在建筑钢结构的构件上熔焊支架
C、水平安装的支架间距宜为2～3.0m
D、垂直安装的支架间距不应大于2m
E、在分支处或端部0.4~ 0.6m处应有固定支架
答案：AD P69
解析：梯架(槽盒)施工技术
1)检查验收
钢制梯架(槽盒)涂层应完整、无锈蚀；配件应齐全，表面应光滑、无变形。铝合 金梯架
(槽盒)涂层应完整、无破损，不应有扭曲变形、压扁或表面划伤等现象。塑料槽盒应无破
损，对阻燃性能有异议时，应抽样送有资质的检测机构进行检测。
2)支架安装要求
(1)在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结 构上设置
支架时，需与设计单位沟通。
(2)水平安装的支架间距宜为1.5～3.0m, 垂直安装的支架间距不应大于2m。采 用金属吊
架固定时，圆钢直径不得小于8mm, 并应有防晃支架，在分支处或端部0.3~ 0.5m处应有固
定支架。重力不小于150N/m的梯架(槽盒)应设置抗震支架。
8.下列金属梯架安装要求，错误的是（ ）。
A.金属梯架不少于2处与保护导体可靠连接
B.金属梯架的起始端和终点端均可靠地接地
C.非镀锌金属梯架之间连接两端跨接保护连接导体
D.金属梯架连接板固定不少于1个防松螺帽
E、螺母应位于梯架(槽盒)内侧
【答案】DE P69
【解析】金属梯架(槽盒)安装要求
(1)金属梯架(槽盒)的连接螺栓、与支架的固定螺栓应采用方颈螺栓，螺母应 位于梯架
(槽盒)外侧，以避免电缆敷设时螺栓头损伤电缆。金属梯架(槽盒)转弯、分支处宜采用
专用连接配件。
金属梯架的接地跨接要求：（1）金属梯架，托盘和槽盒之间全长不大于30m时，不应
少于2处与保护导体可靠连接；（2）全长大于30m时，每隔20～30m应增加一个接
地连接点，起始端和终点端均应可靠地接地；（3）非镀锌金属梯架，托盘和槽盒之间
连接的两端应跨接保护连接导体；（4）镀锌金属梯架，托盘和槽盒之间不跨接保护连
接导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
9.下面关于导管施工技术要求说法正确的是（）
第 6 页A、镀锌金属导管的镀锌层厚度不应小于65μm
B、在距离箱(盒)、分支处、端部0.3～0.5m处应设置固定支架
C、内径不小于100mm的导管应设置抗震支架
D、镀锌钢导管或壁厚小于或等于2mm 的钢导管，不得采用套管熔焊连接
E、进入配电(控制)柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面
200～300mm。
答案：BD P69
解析：导管施工技术
1)导管进场验收
(2)镀锌金属导管的镀锌层应覆盖完整，镀锌层厚度不应小于63 μm; 产品合格证齐全。
对镀锌质量有异议时，可按批抽样送有资质的检测机构检测。
2)支架安装要求
(1)导管采用金属吊架固定时，圆钢直径不得小于 8mm, 并应设置防晃支架。在距离箱
(盒)、分支处、端部0.3～0.5m处应设置固定支架。内径不小于60mm的导管应设置抗
震支架。
(2)钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
3)金属导管敷设要求
(1)钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm 的钢导管，不
得采用套管熔焊连接。镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
(2)明配导管应排列整齐、固定点间距均匀、安装牢固；在距弯头、终端或柜、箱等边
缘150～500mm范围内应设有固定管卡。
(6)进入配电(控制)柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面 50
～80mm。
(7)室外埋地敷设的钢导管壁厚应大于2mm; 导管的管口不应敞口垂直向上，在盒、箱
的导管端部应设置防水弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
10.下面关于室内电缆敷设要求说法正确的是（）
A、外护套有导电层的电缆，应进行外护套绝缘电阻测试并合格
B、钢轴的强度和长度应与电缆盘重量和宽度相适应
C、按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头
D、中间接头位置应避免设置在倾斜处、转弯处、交叉路口、与其他管线交叉处
E、电缆敷设时，电缆应从盘的下端引出
答案：ABCD P71
解析：室内电缆敷设要求
1)电缆检查验收
电缆型号、规格应符合设计要求；外观应无损伤，当对电缆的外观和密封状态有怀疑
时，应进行受潮判断；外护套有导电层的电缆，应进行外护套绝缘电阻测试并合格。
2)电缆敷设前准备
(1)电缆沟、电缆隧道、电缆排管、电缆井、交叉跨越管道及直埋电缆沟的深度、宽
度、弯曲半径等应符合设计要求。
(2)电缆放线架应放置平稳，钢轴的强度和长度应与电缆盘重量和宽度相适应，敷设电
缆的机具应检查并调试正常，电缆盘应有可靠的制动措施。
(3)按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；中间
接头位置应避免设置在倾斜处、转弯处、交叉路口、与其他管线交叉处。
第 7 页3)电缆敷设要求
(1)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆
上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
11.下面关于室内电缆敷设要求说法错误的是（）
A、机械敷设电缆的速度不宜超过15m/min
B、并列敷设的电缆，其接头位置宜相互错开。
C、电力电缆在终端头与接头附近宜留有备用长度
D、交流单芯电缆单独穿于钢导管内
答案：D P71
解析：电缆敷设要求
(1)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆
上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
(2)机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械
敷设电缆的速度不宜超过15m/min。
(3)并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，
其接头位置宜相互错开。
(4)电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采用防火
隔板或防爆盒进行隔离；电力电缆在终端头与接头附近宜留有备用长度。
(5)电缆保护导管的内径应不小于电缆外径的 1.5倍。交流单芯电缆或分相后的每 相电
缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。
(6)电缆出入电缆沟，电气竖井，建筑物，配电(控制)柜、台、箱处以及管子 管口处等
部位应采取防火封堵或密封措施。
12.下面关于建筑防雷与接地的材料与连接要求说法正确的是（）
A、镀锌钢材应为热镀锌，镀层厚度应不小于63μm
B、铜排之间搭接为铜排宽度的2倍，不少于三面施焊
C、铜杆之间搭接为铜杆直径的5倍，双面施焊
D、铜排与铜管之间搭接，紧贴3/4管外径表面，上下两侧施焊
E、扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊
答案：BDE P75
解析：建筑防雷与接地的材料与连接要求
1)材料要求
建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢
材应为热镀锌，镀层厚度应不小于65 μm, 镀层宜光滑连贯、无斑点。
2)连接要求
连接应采用搭接焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬 肉、
裂纹、虚焊、气孔等缺陷，焊接处刷防锈漆和银粉漆或进行喷锌防腐处理。
(1)扁钢(铜排)之间搭接为扁钢(铜排)宽度的2倍，不少于三面施焊。
(2)圆钢(铜杆)之间搭接为圆钢(铜杆)直径的6倍，双面施焊。
(3)圆钢(铜杆)与扁钢(铜排)之间搭接为圆钢(铜杆)直径的6倍，双面施焊。
(4)扁钢(铜排)与钢管(铜管)之间搭接，紧贴3/4管外径表面，上下两侧施焊。
(5)扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
第 8 页13.下面关于接闪杆(带、网、线)的施工要求说法正确的是（）
A、接闪杆设置独立的接地装置时，其接地装置与其他接地网的地中距离不应小于2m
B、当金属筒体的厚度不小于3mm时，可作接闪杆的引下线，筒体底部应有两处与接
地体连接。
C、接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ10mm镀锌圆钢制作
D、明敷的引下线在离地1.5m处做断接卡
E、利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m 处做接地测
试点
答案：DE P75 76
解析：接闪杆(带、网、线)的施工要求
1)接闪杆的施工要求
(1)接闪杆一般用不锈钢(或热镀锌)圆钢或不锈钢管(或热镀锌钢管)制成。
(2)建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其
接地装置与其他接地网的地中距离不应小于3m。
(3)对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的 引下
线，筒体底部应有两处与接地体连接。
2)接闪带(网)的施工要求
(1)接闪带一般使用尺寸为40mm×4mm 的镀锌扁钢或φ12mm 镀锌圆钢制作。接闪带
固定支架高度不宜小于150mm。采用镀锌扁钢支架的间距为0.5m, 采用镀锌圆钢 支
架的间距为1m。每个固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形缝
处的跨接应采取补偿措施。
(2)建筑物屋顶上的金属物应与接闪网连接成一体，如铁栏杆、钢爬梯、金属旗 杆、透
气管、金属柱灯、冷却塔等。
3.引下线的施工要求
(1)明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹(接)器，采用
热镀锌扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。
(2)利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m 处做接 地测
试点，接地测试点通常不少于2个，并有明显标识。
14.下面关于人工接地体的施工要求说法正确的是（）
F、垂直接地体采用镀锌钢管的壁厚应不小于2mm
A、镀锌圆钢的直径不小于10mm
B、水平接地体的镀锌扁钢的厚度应不小于4mm, 截面积应不小于100mm²
C、镀锌圆钢的截面积应不小于100mm²
D、接地体施工完成后应填土夯实，以降低接地电阻。
答案：CDE P76
解析：人工接地体的施工要求
(1)垂直接地体采用镀锌钢管的壁厚应不小于 2.5mm, 镀锌角钢的厚度应不小于 4mm,
镀锌圆钢的直径不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地 体的
顶部距地面不小于0.6m, 垂直接地体的水平间距应不小于5m。
(2)水平接地体的镀锌扁钢的厚度应不小于4mm, 截面积应不小于100mm²; 镀锌圆钢的
截面积应不小于100mm²。水平接地体距地面至少为0.6m。接地体施工完成后应 填土
夯实，以降低接地电阻。
第 9 页15.下面关于接地线的施工要求说法正确的是（）
A、室内接地干线多为明敷
B、不允许在钢结构上电焊时，可采用柱焊或钻孔、攻丝，然后用螺栓和接地线跨接
C、室内的接地支线多为明敷
D、在室内墙壁水平敷设时，离地面距离宜为100～200mm
E、墙壁的间隙宜为30mm
答案：ABC P76
解析：接地线的施工要求
1)接地干线的施工要求
(1)室内接地干线多为明敷， 一般敷设在电气井或电缆沟内。接地干线也可利用 建筑
中的钢管、金属框架、金属构架，但要在钢管、金属框架、金属构架连接处做接地 跨
接。
(2)利用钢结构作为接地线时，与接地干线的连接应采用电焊连接。当不允许在 钢结构
上电焊时，可采用柱焊或钻孔、攻丝，然后用螺栓和接地线跨接。跨接线一般采 用扁
钢或两端有铜接头的导线，跨接线应有150mm 的伸缩量。
2)接地支线的施工要求
(1)室内的接地支线多为明敷，水平或垂直敷设在墙壁上，或敷设在桥架或支架 上。在
室内墙壁水平敷设时，离地面距离宜为250～300mm, 与墙壁的间隙宜为10~
15mm。
(2)接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线 本身弯
成弧状代替。
(3)接地线不宜焊接时，可用螺栓连接。接地支线与电气设备连接时，接头应采 用接线
端子螺栓连接，并用防松螺帽或防松垫片。
(4)每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地 线中串
接几个需要接地的电气装置。
