1.2.2 支挡工程设置与施工
1.支挡工程设置
防止路基或山体因重力作用而坍滑、主要起支承路基填土或山坡土体作用的措施称为支挡工程。常用的支挡工程类型有挡
土墙、边坡锚固、土钉支护、抗滑桩等。
1）挡土墙

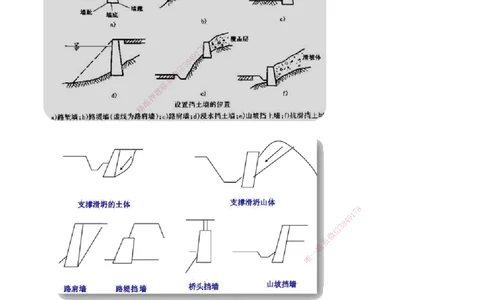

根据在路基横断面上的位置，挡土墙可分为路肩墙、路堤墙及路堑墙。
当墙顶置于路肩时，称为路肩式挡土墙；若挡土墙支撑路堤边坡，墙顶以上尚有一定的填土高度，则称为路堤式挡土墙，
又称坡脚式挡土墙；如果挡土墙用于稳定路堑边坡，称为路堑式挡土墙；设置在山坡上用于防止山坡覆盖层下滑的挡土墙，称
为山坡挡土墙。
根据所处环境条件可分为一般地区挡土墙、浸水地区挡土墙与地震地区挡土墙，还有用于整治滑坡的抗滑挡土墙。常见的
挡土墙形式有：重力式、衡重式、悬臂式、扶壁式、加筋土式、锚杆式和锚定板式及桩板式等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
2）边坡锚固
锚固边坡坡面形式及适用条件，见表1.2-1。
锚杆分为预应力锚杆和非预应力锚杆，预应力锚杆可用于土质、岩质边坡加固。锚杆长度由锚固段、自由段及外露段组
成，锚固段应设置在稳定岩土层中。
非预应力普通水泥浆（砂浆）锚杆杆体由普通钢筋、垫板和螺母组成，适用于一般地层的加固工程。
表1.2-1 锚固边坡坡面形式及适用条件
结构形式 适用条件 备注
框架（格子）梁 风化较严重、地下水丰富、软质岩、土质边坡
多雨地区梁宜做成截流沟式
地梁 软硬岩体相间、土质边坡
单锚墩 硬质岩、块状或整体性好的岩体 —
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3）土钉支护
8
土钉是指用于加固和稳定岩土体的细长筋体，置入岩土体中 后依靠与周围岩土体之间的粘9结1
7
力或摩擦力，在岩土体发生变
形的条件下被动受力并主要承受拉力。土钉支护通常由土钉群， 被 加固的原位岩土体，混
信
凝3土8
4
或钢筋混凝土块、板、梁柱等连
续或不连续的面层及必要的排水、防水系统组成。土钉支护适用于可 塑、硬塑或坚硬的黏微性土，胶结或弱胶结的粉土、砂土和
系
角砾，密实的填土、软岩和风化岩层等。 联
一
唯

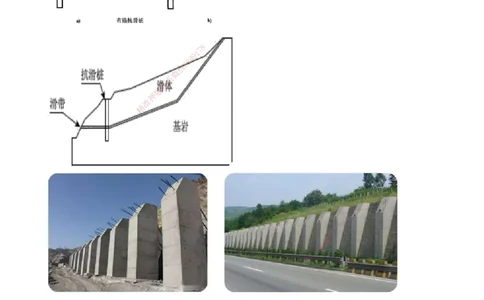

4）抗滑桩
抗滑桩是穿过滑坡体深入滑床的桩柱，用以支挡滑体的滑动力，可用于稳定边坡和滑坡、加固不稳定山体以及加固其他特
殊路基。抗滑桩因其抗滑能力强、适用范围广、施工方便、对滑坡扰动相对小等优点而被广泛应用于边坡防护和滑坡治理中。
抗滑桩类型较多，按埋入状态，分为埋入式抗滑桩和桩板式抗滑桩；按受力状态，可分为悬臂式抗滑桩和预应力锚索抗滑桩；
按材料类型，可分为钢筋混凝土桩、钢桩；按截面形状，可分为圆形桩、矩形桩；按施工方法，可分为人工挖孔桩、钻孔桩、
旋挖桩等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.支挡工程施工

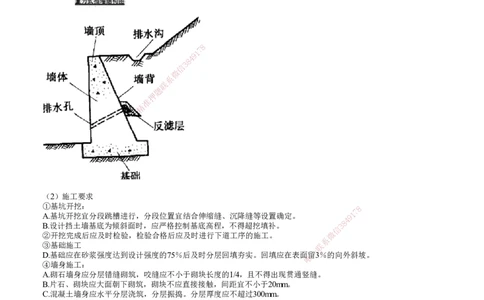

1）重力式挡土墙工程施工技术
（1）形式及特点
重力式挡土墙依靠圬工墙体的自重抵抗墙后土体的侧向推力（土压力），以维持土体的稳定，是我国目前最常用的一种挡
土墙形式，多用浆砌片（块）石砌筑。重力式挡土墙墙背形式可分为仰斜、俯斜、垂直、凸形折线（凸折式）和衡重式五种。
①仰斜墙背所受的土压力较小。适用于路堑墙及墙趾处地面平坦的路肩墙或路堤墙。
②俯斜墙背所受土压力较大，其墙身截面较仰斜墙背的大，通常在地面横坡陡峻时，借助陡直的墙面，俯斜墙背可做成台
阶形，以增加墙背与填土间的摩擦力。
③垂直墙背的特点，介于仰斜和俯斜墙背之间。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
④凸折式墙背是由仰斜墙背演变而来，上部俯斜、下部仰斜，以减小上部截面尺寸，多用于路堑墙，也可用于路肩墙。
⑤衡重式墙背在上下墙间设有衡重台，利用衡重台上填土的重量使全墙重心后移，增加了墙身的稳定。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（2）施工要求
①基坑开挖： 8
A.基坑开挖宜分段跳槽进行，分段位置宜结合伸缩缝、沉降 缝等设置确定。 9 1
7
B.设计挡土墙基底为倾斜面时，应严格控制基底高程，不得超 挖填补。
信
3 8
4
②开挖完成后应及时检验，检验合格后应及时进行下道工序的施 工。 微
系
③基础施工 联
一
D.基础应在砂浆强度达到设计强度的75％后及时分层回填夯实。回填应 在表面唯留3％的向外斜坡。
④墙身施工：
A.砌石墙身应分层错缝砌筑，咬缝应不小于砌块长度的1/4，且不得出现贯通竖缝。
B.片石、砌块应大面朝下砌筑，砌块不应直接接触，间距宜不小于20mm。
C.混凝土墙身应水平分层浇筑，分层振捣。分层厚度应不超过300mm。
D.混凝土浇筑应连续。
⑤伸缩缝与沉降缝内两侧壁应竖直、平齐、无搭叠。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
⑥挡土墙与桥台、隧道洞门连接处应协调施工，必要时可设置临时支撑，确保与墙相接填方或山体的稳定。
⑦挡土墙混凝土或砂浆强度达到设计强度的75％时，应及时进行墙背回填。距墙0.5～1.0m内，不得使用重型振动压路机
碾压。
⑧墙背填料：
A.宜采用砂性土、卵石土、砾石土或块石土等透水性好、抗剪强度高的材料。
B.采用黏质土作为填料时，应在墙背设置厚度不小于300mm的砂砾或其他透水性材料排水层。排水层顶部应采用黏质土层
封闭，土层厚度宜不小于500mm。
C.填料中不得含有机物、冰块、草皮、树根及生活垃圾。不得使用腐殖土、盐渍土、淤泥、白垩土、硅藻土、生活垃圾及
有机物等作为墙背填料。
2）加筋土挡土墙工程施工技术
（1）特点及适用条件
加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提髙土体的工程特性，从而达到
稳定土体的目的。加筋土挡土墙由填料、在填料中布置的拉筋及墙面板三部分组成。一般应用于地形较为平坦且宽敞的填方路
段上。在挖方路段或地形陡峭的山坡，由于不利于布置拉筋，一般不宜使用。
加筋土是柔性结构物，能够适应地基轻微的变形。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）施工工序
加筋土挡土墙施工简便、快速，并且节省劳力和缩短工期，一般包括的工序有：基槽（坑）开挖、地基处理、排水设施、
基础浇（砌）筑、构件预制与安装、筋带铺设、填料填筑与压实、墙顶封闭等。其中现场墙面板拼装、筋带铺设、填料填筑与
压实等工序是交叉进行的。
（3）加筋土挡土墙墙身施工要求
①墙背拉筋锚固段填料宜采用具有一定级配、透水性好的砂类土或碎砾石土，土中的粗颗粒不应含有在压实过程中可能破
坏拉筋的带尖锐棱角的颗粒。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②拉筋应按设计位置水平铺设在已经整平、压实的土层上，单根拉筋应垂直于面板，多根拉筋应按设计扇形铺设。
③墙面板安设应根据高度和填料情况设置适当的仰斜，斜度宜为1：0.05～1：0.02。安设好的面板不得外倾。
④拉筋与面板之间的连接应牢固，连接部位强度应不低于拉筋强度。拉筋贯通整个路基时，宜采用单根拉筋拉住两侧面
板。
⑤填料摊铺、碾压应从拉筋中部开始平行于墙面进行，不得平行于拉筋方向碾压。应先向拉筋尾部逐步摊铺、压实，然后
再向墙面方向进行。
⑥路基施工分层厚度及每层碾压遍数，应根据拉筋间距、碾压机具和密实度要求，通过试验确定，不得使用羊足碾碾
压。靠近墙面板1m范围内，应使用小型机具夯实或人工夯实，不得使用重型压实机械压实。
⑦施工过程中应加强对墙身变形的观测，发现异常变化应及时处理。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3）锚杆挡土墙工程施工技术
（1）特点及适用条件
锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。锚杆一端与工程结构物连接，另一端通过钻孔、插入锚杆、灌浆、养
护等工序锚固在稳定的地层中，以承受土对结构物所施加 的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。
8
1
7
9
8
4
信
3
微
系
联
一
唯
按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙。柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，肋柱
是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板传给肋柱，再由肋柱传给锚杆，由锚
杆与周围地层之间的锚固力，即锚杆抗拔力使其平衡，以维持墙身及墙后土体的稳定。
壁板式锚杆挡土墙是由墙面板（壁面板）和锚杆组成，墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面板传给
锚杆；后者则依靠锚杆与周围地层之间的锚固力（即抗拔力）抵抗土压力，以维持挡土墙的平衡与稳定。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
锚杆挡土墙适用于缺乏石料的地区和挖基困难的地段，一般用于岩质路堑路段，具有锚固条件的路堑墙也可使用，还可应
用于陡坡路堤。壁板式锚杆挡土墙多用于岩石边坡防护。
（2）锚杆挡土墙施工
锚杆挡土墙施工工序主要有基坑开挖、基础浇（砌）筑、锚杆制作、钻孔、锚杆安放与注浆锚固、肋柱和挡土板预制、肋
柱安装、挡土板安装、墙后填料填筑与压实等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①施工时应针对地层和岩石特点，采用与其相适配并能斜孔钻进的钻机，并根据岩质选择钻头。
②锚孔直径应满足设计要求，钻孔时宜保持孔壁粗糙。
③挡土板和锚杆的施工应逐层由下向上同步进行 ，挡土板之间的安装缝应均匀，缝宽宜小于10mm。同一肋柱上两相邻跨
8
的挡土板搭接处净间距宜不小于30mm，并应按施1工 7 缝处理。
9
4
④挡土板安装应防止与肋柱相撞，避免损3坏8角隅或开裂。
信
⑤挡土板后的防排水设施及反滤层应与微挡土板的安装同步进行。
系
联
题
押
准
精
8
1
7
4）抗滑桩施工技术 9
8
4
（1）优点及适用条件 信 3
微
抗滑桩是利用锚固段桩周土体的侧向抗力来加固稳定土体，因此不适用于软塑体滑坡。
系
（2）抗滑桩施工 联
一
①抗滑桩施工前，应采取卸载、反压、排水等措施使滑坡体保持基本稳 定，严唯禁在滑坡急剧变形阶段进行抗滑桩施工。应
整平孔口地面，并设置地表截、排水及防渗设施。应设置滑坡变形、移动监测点 并进行连续观测。雨期施工时，应在孔口搭设
雨篷，做好锁口。孔口地面上应加筑适当高度的围埂。
②开挖及支护应符合下列规定：
A.相邻桩不得同时开挖。开挖桩群应从两端沿滑坡主轴间隔开挖，桩身强度达到设计强度的75％后方可开挖邻桩。
B.开挖应分节进行。分节不宜过长，每节宜为0.5～1.0m。不得在土石层变化处和滑动面处分节。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
C.应开挖一节、支护一节。
D.开挖应在上一节护壁混凝土终凝后进行，护壁模板支撑应在混凝土强度达到能保持护壁结构不变形后方可拆除。
④桩身混凝土施工应符合下列规定：
A.灌注前，应检查断面净空，清理混凝土护壁。
B.钢筋笼搭接接头不得设在土石分界和滑动面处。钢筋保护层厚度应满足设计要求。
C.灌注应连续进行，不得中断。
⑤桩间支挡结构及与桩相邻的挡土、排水设施等应与抗滑桩正确连接，配套完成。
⑥板式抗滑挡土墙施工应符合下列规定：
A.挡土板应在桩身混凝土达到设计强度后安装。挡土板安装时，应边安装边回填，并做好挡土板后的排水设施。
B.桩间采用土钉墙或喷锚支护时，桩间土体应7分8层开挖、分层加固。
1
C.应严格控制墙背填土的压实度，压实时应4 9 保护好锚索。
8
3
⑦施工过程中应对地下水位、滑坡体位信移和变形进行监测。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
