第 3 章 建筑机电工程施工技术

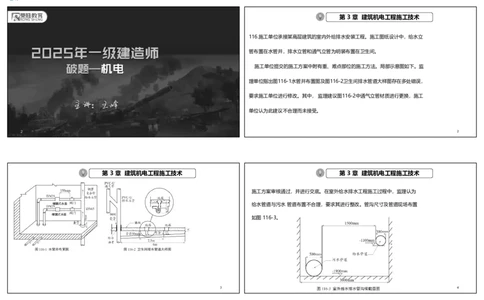

116.施工单位承接某高层建筑的室内外给排水安装工程。施工图纸设计中，给水立
2025年一级建造师
管布置在水管井，排水立管和通气立管为明装布置在卫生间。
破题—机电 施工单位提交的施工方案中附有重、难点部位的施工方法。局部示意图如下。监
理单位指出图116-1水管井布置图及图116-2卫生间排水管道大样图存在多处错误，
要求施工单位进行修改。其中， 监理建议图116-2中通气立管材质进行更换，施工
主讲：王峰
单位认为此建议不合理而未接受。
1 2
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
施工方案审核通过，并进行交底。在室外给水排水工程施工过程中，监理认为
螺翼式水表 给水管道与污水 管道布置不合理，要求其进行整改。管沟尺寸及管道现场布置
螺翼式水表
如图 116-3。
3 4
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.1.3 建筑给水管道施工技术
项目转入室内给水管道施工阶段，第一批阀门进场，施工人员对阀门开箱检查， （4）给水水平管道应有2‰ ~5‰的坡度坡向泄水装置。
按规范要求进 行了强度和严密性试验，干管上起切断作用的DN200阀门及其 （5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，
他规格的阀门抽查，验收合格。 表前与阀门应有不小于8倍水表接口直径的直线管段。
5 6
3.1.2 建筑排水管道施工技术 3.1.5 建筑给水排水与供暖设备安装技术
2)卫生器具安装
(2) 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸
(1)卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置阻
(2)排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高
火圈或防火套管。 度不得小于50mm。
7 8
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.1.2 建筑排水管道施工技术 第 3 章 建筑机电工程施工技术
(2)排水塑料管道支吊架间距要求应满足表3.1-2的规定。

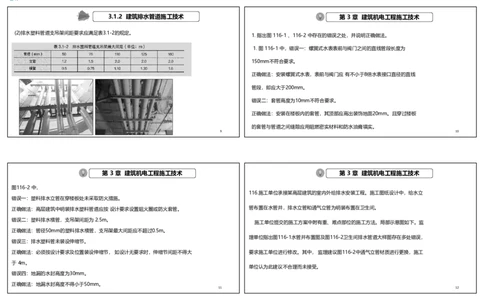

1. 指出图 116-1 、116-2 中存在的错误之处，并说明正确做法。
1. 图 116-1 中，错误一：螺翼式水表表前与阀门之间的直线管段长度为
150mm不符合要求。
正确做法：安装螺翼式水表，表前与阀门应 有不小于8倍水表接口直径的直线
管段，即应大于200mm。
错误二：套管高度为10mm不符合要求。
正确做法：安装在楼板内的套管，其顶部应高出装饰地面20mm。且穿过楼板
的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实。
9 10
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
图116-2 中，
116.施工单位承接某高层建筑的室内外给排水安装工程。施工图纸设计中，给水立
错误一：塑料排水立管在穿楼板处未采取防火措施。
正确做法：高层建筑中明装排水塑料管道应按 设计要求设置阻火圈或防火套管。 管布置在水管井，排水立管和通气立管为明装布置在卫生间。
错误二：塑料排水横管，支吊架间距为 2.5m。
施工单位提交的施工方案中附有重、难点部位的施工方法。局部示意图如下。监
正确做法：管径50mm的塑料排水横管，支吊架最大间距应不超过0.5m。
理单位指出图116-1水管井布置图及图116-2卫生间排水管道大样图存在多处错误，
错误三：排水塑料管未装设伸缩节。
正确做法：必须按设计要求及位置装设伸缩节， 如设计无要求时，伸缩节间距不得大 要求施工单位进行修改。其中， 监理建议图116-2中通气立管材质进行更换，施工
于 4m。
单位认为此建议不合理而未接受。
错误四：地漏的水封高度为30mm。
正确做法：地漏水封高度不得小于50mm。
11 12
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.1.2 建筑排水管道施工技术 第 3 章 建筑机电工程施工技术

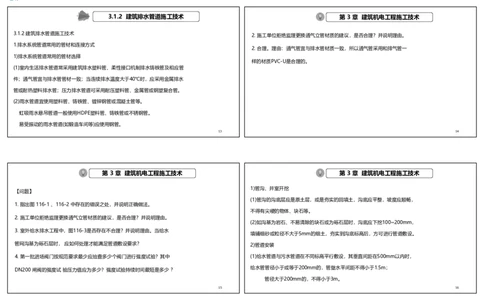

3.1.2 建筑排水管道施工技术 2. 施工单位拒绝监理更换通气立管材质的建议，是否合理？并说明理由。
1.排水系统管道常用的管材和连接方式
2. 合理。理由：通气管宜与排水管材质一致，所以通气管采用和排气管一
1)排水系统管道常用的管材选择
样的材质PVC-U是合理的。
(1)室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管
件；通气管宜与排水管管材一致；当连续排水温度大于40℃时，应采用金属排水
管或耐热塑料排水管；压力排水管道可采用耐压塑料管、金属管或钢塑复合管。
(2)雨水管道宜使用塑料管、铸铁管、镀锌钢管或混凝土管等。
虹吸雨水悬吊管道一般使用HDPE塑料管、铸铁管或不锈钢管。
易受振动的雨水管道(如锻造车间等)应使用钢管。
13 14
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
1)管沟、井室开挖
【问题】
(1)管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，
1. 指出图 116-1 、116-2 中存在的错误之处，并说明正确做法。
不得有尖硬的物体、块石等。
2. 施工单位拒绝监理更换通气立管材质的建议，是否合理？并说明理由。
(2)如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100~200mm，
3. 室外给水排水工程中，图116-3是否存在不合理？并说明理由。当给水
填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。
管网沟基为砾石层时， 应如何处理才能满足管道敷设要求？ 2)管道安装
4. 第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中 (1)给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，
给水管管径小于或等于200mm的，管壁水平间距不得小于1.5m；
DN200 闸阀的强度试 验压力值应为多少？强度试验持续时间最短是多少 ?
管径大于200mm的，不得小于3m。
15 16
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
3. 室外给水排水工程中，图 116-3 是否存在不合理？并说明理由。当给水管网 （2）如沟基为岩石、不易清除的块石或为砾石 层时，沟底应下挖100～200mm，
沟基为砾石层时， 应如何处理才能满足管道敷设要求？ 填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。
3.（1）存在不合理。理由：给水管道与污水管道在不同标高平行敷设，其垂直
间距在500mm 以内时， 给水管管径大于200mm 的，管壁水平间距不得小于
3m。图中给水管管径为300mm＞200mm，污水管与 给水管垂直间距为
1900mm－1100mm－500mm=200mm ，200mm ＜ 500mm，所以图中污
水管与给水 管的间距1500mm＜3000mm，是不合理的。
17 18
3.1.3 建筑给水管道施工技术 第 3 章 建筑机电工程施工技术
(4)阀门安装前，应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)
4. 第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中 DN200
数量中抽查10%，且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应
闸阀的强度试 验压力值应为多少？强度试验持续时间最短是多少 ?
逐个做强度和严密性试验。
4.（1）抽查数量：DN200 闸阀 6 个；DN150 球 阀4 个、蝶阀2 个；DN125球阀
(5)阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；
试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的 7 个；DN100 球阀2 个。 所以共计抽查 21 个阀门进行强度试验。
严密性和强度试验持续时间应不小于表3.1-4 的规定。 （2）DN200 闸阀的强度试验压力值为 1.5×1.6MPa =2.4MPa。
最短试验时间（s）
公称直径DN （3）强度试验持续时间最短应为 60s。
严密性试验
（mm） 强度试验
非金属密封 金属密封
≤50 15 15 15
65~200 15 30 60
250~450 30 60 180 19 20
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
117.某施工单位中标一景区度假村采暖系统安装工程，供回水温度为45/40℃。其
【问题】
中，景区娱乐休闲区域供暖系统管道采用镀锌钢管，末端采暖形式为散热器。宾馆
1. 在施工工序上，监理在事件一中拒绝施工单位的理由是什么？并写出正
供暖系统管道采用铝塑复合管， 末端采暖形式为地板辐射供暖。
确做法。
项目部进场施工，发生以下事件：
2. 事件二中，监理要求交底人员对试验压力进行调整的做法是否正确？并
事件一：施工人员在地暖盘管安装完成后即申请隐蔽验收，被监理拒绝。
说明理由。
事件二：采暖系统试压前，相关人员对试压压力值、试压过程及试压合格标准进行
3. 写出采暖系统水压强度试验的过程及合格标准。
详细交底。 交底内容中，要求两个采暖系统水压强度试验的压力值为系统顶点工作
压力加 0.2MPa。监理令交底 人员进行调整。
项目部对以上事件进行调整，顺利完成供暖系统的安装。
21 22
3.1.4 建筑供暖管道施工技术 3.1.6 建筑给水排水与供暖系统调试和检测
2)低温热水地板辐射供暖系统安装 供暖设备 试验类型 试验压力 试验要求
(1)地面下敷设的盘管埋地部分不应有接头。 低温热水盘管 水压试验 1.5P 工 ，≥0.6MPa 1h内压力降≤0.05MPa
供暖分汽缸
(2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。 水压试验 1.5P ，≥0.6MPa 保压10min内无压降、无渗漏
(分水器、集水器) 工
稳压1h内压力降不大于0.05MPa且不渗不漏。 散热器 水压试验 1.5P工，≥0.6MPa 保压2~3min，不渗不漏。
密闭箱、罐 水压试验 1.5P工，≥0.4MPa 保压10min内无压降
敞口箱、罐 满水试验 满水 静置24h不渗不漏
锅炉的阀门
严密性 1.25P 阀瓣与阀座密封面不应漏水
（安全阀）
保压10min，压降≤0.02MPa；
锅炉本体 水压试验 1.25P （P ＞1.18）
工 工 降至工作压力检查
24
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.1.6 建筑给水排水与供暖系统调试和检测
1热2塑料温度死（4）高
1. 在施工工序上，监理在事件一中拒绝施工单位的理由是什么？并写出正
系统 管道
确做法。 蒸汽、热水供暖系统 P +0.1MPa，且≥0.3MPa
顶点
1. 理由：地暖盘管安装完成后即对其进行回 填隐蔽是错误的。盘管在隐 高温热水供暖系统 P 顶点 +0.4MPa
蔽前必须进行水压试验。
塑料管及复合管热水供暖 系统 P
顶点
+0.2MPa，且≥0.4MPa
正确做法：应以工作压力的1.5倍，但不小于0.6MPa 的压力值，对盘管进 钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa，
行水压试验。稳压1h内压力降不大于0.05MPa且不渗不漏为合格。 降至工作压力后检查，不渗不漏。
25 26
第 3 章 建筑机电工程施工技术 第 3 章 建筑机电工程施工技术
2. 事件二中，监理要求交底人员对试验压力进行调整的做法是否正确？并 【问题】
说明理由。
1. 在施工工序上，监理在事件一中拒绝施工单位的理由是什么？并写出正
2. 正确。理由：对于供回水 45/40℃ 的热水采暖系统，娱乐休闲区域供
确做法。
暖管道采用镀锌钢管，其水压 强度试验的压力值应取系统顶点工作压力
2. 事件二中，监理要求交底人员对试验压力进行调整的做法是否正确？并
加0.1MPa ， 同时顶点试验压力值不小于 0.3MPa；
说明理由。
宾馆供暖管道采用铝塑复合管，应以顶点工作压力加 0.2MPa 做水 压试
3. 写出采暖系统水压强度试验的过程及合格标准。
验，同时在系统顶点的试验压力不小于0.4MPa 。
所以两系统水压试验压力值都取系统顶点工作压力加0.2MPa 是不合理的。
27 28
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.1.6 建筑给水排水与供暖系统调试和检测 第 3 章 建筑机电工程施工技术
1热2塑料温度死（4）高
3. 写出采暖系统水压强度试验的过程及合格标准。
系统 管道
蒸汽、热水供暖系统 P +0.1MPa，且≥0.3MPa 3. 娱乐休闲区域供暖管道及宾馆供暖管道过程 和合格标准均为：在试验
顶点
高温热水供暖系统 P 顶点 +0.4MPa 压力下10min内压力降不大于 0.02MPa，降至工作压力后检查，不渗不
塑料管及复合管热水供暖 系统 P
顶点
+0.2MPa，且≥0.4MPa
漏即为 合格。
钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa，
降至工作压力后检查，不渗不漏。
29 30
小结 3.1.6 建筑给水排水与供暖系统调试和检测
管道类型 水压试验压力 过程及合格标准
供暖设备 试验类型 试验压力 试验要求
建筑饮用水 1.5P 且≥0.6MPa /
工作，
给水 低温热水盘管 水压试验 1.5P 工 ，≥0.6MPa 1h内压力降≤0.05MPa
试验压力10min，压降≤0.02,
管道 室内给水管道 1.5P 工作， 且≥0.6MPa 降至工作压力检查 供暖分汽缸 水压试验 1.5P ，≥0.6MPa 保压10min内无压降、无渗漏
(分水器、集水器) 工
试验压力10min，压降≤0.05,
供热 室外供热管网 1.5P
工作，
且≥0.6MPa
降至工作压力检查 散热器 水压试验 1.5P工，≥0.6MPa 保压2~3min，不渗不漏。
灌水试验：埋地：满15min，降低，再灌满5min； 密闭箱、罐 水压试验 1.5P工，≥0.4MPa 保压10min内无压降
排水 室内排水管道
室内雨水：持续1h。
敞口箱、罐 满水试验 满水 静置24h不渗不漏
管道
室外排水管网 分段试验30min
锅炉的阀门
严密性 1.25P 阀瓣与阀座密封面不应漏水
（安全阀）
1.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。
保压10min，压降≤0.02MPa；
锅炉本体 水压试验 1.25P （P ＞1.18）
2.排水主立管及水平干管做通球试验，通球球径≥管径的2/3，通球率必须达到100%。 工 工 降至工作压力检查
32
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
导读前瞻 第 3 章 建筑机电工程施工技术
118.下列属于建筑电气子分部工程的有（ ）。
A.等电位联结
B.电气照明
C.供电干线
D.变配电室
E.室外电气
33 34
3.2.1 建筑电气工程的分部分项工程及施工程序 第 3 章 建筑机电工程施工技术
1、建筑电气工程的划分
建筑电气分部工程的子分部、分项工程划分见表 118.下列属于建筑电气子分部工程的有（ ）。
分部工程 子分部工程 分项工程
A.等电位联结
箱式变电所安装，导管敷设，电缆敷设，管内穿线，电缆头制作、导线连
室外电气
接和 线路绝缘测试，灯具安装，照明通电试运行，接地装置安装等
B.电气照明
变压器安装，成套配电柜、控制柜和配电箱安装，母线槽安装，梯架安装，
变配电室
电 缆敷设，电缆头制作、导线连接和线路绝缘测试，接地干线敷设等
C.供电干线
母线槽安装，梯架安装，导管敷设，电缆敷设，管内穿线，电缆头制作、
供电干线
导线 连接和线路绝缘测试，接地干线敷设等
D.变配电室
建筑电气 配电箱(控制箱)安装，电动机检查接线，电气设备试验和试运行，梯架安
装， 导管敷设，电缆敷设，管内穿线和槽盒内敷线，电缆头制作、导线连
电气动力
接和线路 绝缘测试等 E.室外电气
配电箱安装，槽盒安装，导管敷设，电缆敷设，管内穿线和槽盒内敷线，
电缆 头制作、导线连接和线路绝缘测试，灯具安装，开关、插座、风扇安
电气照明
装，照明 通电试运行等
自备电源 柴油发电机组安装，UPS及EPS安装等
荣胜教育答案：BCDE
防雷及接地装置接地装置安装，防雷引下线及接闪器安装，等电位联结等
35 36
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.1 建筑电气工程的分部分项工程及施工程序 第 3 章 建筑机电工程施工技术
二、建筑电气工程施工程序
119.配电柜施工程序中，二次线路敷设连接的紧前工作是（ ）。
1）变配电工程施工程序
A.试验调整
（1）干式变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→
附件安装→变压器交接试验→送电前检查→送电运行验收。 假定木耳睁眼 B.母线连接
（2）配电柜（开关柜）的安装顺序：开箱检査→二次搬运→基础框架制作安装 C.柜体固定
→柜体固定→母线连接→二次线路敷设连接→试验调整→送电运行验收。
D.附件安装
荣胜教育答案：B
37 38
3.2.2 变配电施工技术 第 3 章 建筑机电工程施工技术
2.配电柜(箱)、控制柜(箱)安装
120.关于配电柜开箱检查的说法不正确的是（ ）。
1)开箱检查
A.机械联锁装置允许采用钢丝
配电柜型号、规格符合设计要求，柜体应有吊环；柜内电器及部件无损伤和裂
纹等缺陷；具有机械、电气防误操作的联锁装置，机械联锁装置不允许采用钢丝。 B.柜内母线标明相序色，且相序排列一致
柜内母线标明相序色，且相序排列一致；技术文件齐全，电器元件均有合格证。 C.配电柜型号、规格符合设计要求，柜体应有吊环
D.技术文件齐全，电器元件均有合格证
荣胜教育答案：A
39 40
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.2 变配电施工技术 3.2.2 变配电施工技术
4)配电柜接地 6)二次线路敷设要求
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm² 配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm², 电流互感器回路
的裸铜软线与金属柜体可靠连接，并有标识。 导线截面积不应小于2.5mm²。互感器安装就位后，各接地引出端子应良好接地。
5)配电柜母线安装 暂时不用的电流互感器二次线圈应短路后再接地。
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。
母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓。
41 42
第 3 章 建筑机电工程施工技术 3.2.3 供电干线和配电线路施工技术
2）母线槽支架安装要求
121.下列有关配电柜安装的做法，不正确的是（ ）。
(1)母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小
A.每台柜体单独与基础型钢做接地保护连接 于150N/m 母线槽应进行抗震设防，设置抗震支架。
(2)水平敷设的母线槽，每节不得少于1个支架，距转角0.4～0.6m处应设置支架，
B.装有电器的柜门用截面积≥4mm²的裸铜软线与金属柜体可靠连接
支架固定点不应设置在母线槽的连接处或分接单元处。
C.配电柜二次回路绝缘铜芯导线的截面积一般不应小于0.5mm²
(3)室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊
D.暂时不用的电流互感器二次线圈应短路后再接地 架 直径不得小于6mm。
荣胜教育答案：C
43 44
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.2.3 供电干线和配电线路施工技术
3.母线槽安装及连接要求
122.下列关于母线槽支架的安装，说法不正确的是（ ）。
A.室内照明母线槽的圆钢吊架直径不得小于8mm (1)母线槽安装应平直，配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，全长允许
B.水平敷设的母线槽，每节不得少于1个支架
偏差≤20mm; 照明母线槽水平度允许偏差全长≤5mm, 垂直度允许偏差≤10mm。
C.垂直敷设的母线槽距转角0.3～0.5m处应设置支架
母线槽与外壳同心度的允许偏差≤5mm。
D.重力不小于150N/m的母线槽应设置抗震支架
(2)母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管
E.采用金属吊架固定时，应设置防晃支架
上方穿越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
荣胜教育答案：AC
45 46
3.2.3 供电干线和配电线路施工技术 3.2.3 供电干线和配电线路施工技术
(5)母线槽连接后不应受到额外应力；母线的连接紧固应用力矩扳手，搭接螺 1.母线槽施工技术要求
栓 紧固力矩应符合产品技术文件要求或规范标准要求。母线槽连接后的接触
1)母线槽安装前检查
电阻值应小于0.1Ω。
(1)用1kV兆欧表测量每段母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
(6)母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少
(2)有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的
于2处；分支母线槽的金属外壳末端应与接地保护导体连接。
防护等级应与母线槽本体防护等级一致，其标识应完整。防火型母线槽应有防
火等级和燃烧报告。
47 48
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.3 供电干线和配电线路施工技术 3.2.3 供电干线和配电线路施工技术
4.母线槽通电前检查
(3)母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，
(1)母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
每50～60m宜设置伸缩节。
(2)分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密； (4)母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，
退出时，接地触头应后于相线触头脱开，分接单元内开关设备处于断路状态。 其孔洞四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。
50
3.2.3 供电干线和配电线路施工技术 第 3 章 建筑机电工程施工技术
3.母线槽安装及连接要求
123.关于建筑电气工程中母线槽安装连接，说法正确的是（ ）。
(1)母线槽安装应平直，配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，全长允许 A.母线槽与水管有交叉穿越时，不允许从水管下方穿越
B.母线槽连接后的接触电阻值应小于0.1Ω
偏差≤20mm; 照明母线槽水平度允许偏差全长≤5mm, 垂直度允许偏差≤10mm。
C.母线槽直线敷设长度超过80m，每50～60m宜设置伸缩节
母线槽与外壳同心度的允许偏差≤5mm。
D.照明母线槽与外壳同心度的允许偏差不应大于10mm
(2)母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管
E.母线槽全长与接地保护导体连接不应少于2处
上方穿越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
荣胜教育答案：BCE
51 52
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
知识总结 3.2.3 供电干线和配电线路施工技术
3)金属梯架(槽盒)安装要求
母线槽小结：
(1)金属梯架(槽盒)的连接螺栓、与支架的固定螺栓应采用方颈螺栓，螺母应位于梯架
1. 配电母线槽 照明母线槽
圆钢吊架直径 ≥8mm ≥6mm (槽盒)外侧，以避免电缆敷设时螺栓头损伤电缆。金属梯架(槽盒)转弯、 分支处宜采
水平≤5mm
水平度及垂直度≤1.5‰，
安装偏差 垂直≤10mm 用专用连接配件。
全长≤20mm
（武直十）
(2)梯架(槽盒)穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施， 穿越楼
2.支架：每节一个，距拐弯0.4~0.6m一个，不在连接处；重力150N/m设抗震支架
板处的预留洞周边应砌筑防水台。
4.伸缩节：超过80m，每50~60m设置一个；
5.安装前检查绝缘电阻：≥20MΩ；通电前检查：低压母线绝缘电阻≥0.5MΩ
母线接触电阻＜0.1Ω，
6.通电前检查：绝缘电阻测试和耐压试验
54
3.2.3 供电干线和配电线路施工技术 3.2.3 供电干线和配电线路施工技术
（2）水平安装的支架间距宜为1.5~3.0m，垂直安装的支架间距不应大于2m。
4)金属梯架(槽盒)接地要求
采用金属吊架固定时，圆钢直径不得小于8mm，并应有防晃支架，在分支处或端部
(1)金属梯架(槽盒)全长不大于30m 时，与保护接地导体连接不应少于2处； 全长大
0.3~ 0.5m处应有固定支架。重力不小于150N/m的梯架、托盘和槽盒应设置抗震支架。
于30m时，每隔20～30m 处应增加一个接地连接点，终端和起始端均应接地。
55 56
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.3 供电干线和配电线路施工技术 第 3 章 建筑机电工程施工技术
（二）梯架（槽盒）施工技术
124.下列关于梯架（槽盒）施工技术的说法，符合要求的是（ ）。
2. 支架安装要求
A.金属梯架与支架的固定螺栓应采用方颈螺栓且螺母应位于梯架外侧
（1）建筑钢结构构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结 构
B.全长90m的槽盒与保护接地导体可靠连接不应少于5处
上设置支架时，需与设计单位沟通。
C.水平安装的支架间距不应大于2m
D.建筑钢结构的构件上不得熔焊支架且不得热加工开孔
E.采用金属吊架固定时，圆钢直径不得小于8mm
荣胜教育答案：ADE
57 58
知识总结 3.2 建筑电气工程施工技术
梯架（槽盒）小结： 3.导管施工技术
(1)塑料导管内、外壁应平滑，无明显气泡、凸棱、裂纹及色泽不均等缺陷；型
1.支架：水平间距：1.5~3.0m，垂直间距≤2m；圆钢直径≥8mm，分支
式试验报告、产品合格证齐全。
0.3~0.5m处设置固定支架；
(2)镀锌金属导管的镀锌层应覆盖完整，镀锌层厚度不应小于63μm; 产品合格
2.接地跨接：≥2处，＞30m时，每隔20~30m应增加一个。
证齐全。对镀锌质量有异议时，可按批抽样送有资质的检测机构检测。
60
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.2.3 供电干线和配电线路施工技术
2）支架安装要求
125.镀锌金属导管的镀锌层应覆盖完整，镀锌层厚度不应小于（ ）μm。
(1)导管采用金属吊架固定时，圆钢直径不得小于8mm, 并应设置防晃支架。
A.45
在距离箱(盒)、分支处、端部0.3～0.5m处应设置固定支架。内径不小于60mm 的导
B.63
管应设置抗震支架。
C.65
(2)钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
D.80
荣胜教育答案：B
61
第 3 章 建筑机电工程施工技术 知识总结
纵向总结：
126.下列关于导管支架安装要求的说法，不正确的是（ ）。 1.圆钢直径：
应用场合 圆钢直径
A.导管采用金属吊架固定时，圆钢直径不得小于6mm
配电母线槽 ≥8mm
B.在距离箱、分支处、端部0.3～0.5m处应设置固定支架 照明母线槽 ≥6mm
支吊架
导管 ≥8mm
C.内径不小于60mm的导管应设置抗震支架
梯架（槽盒） ≥8mm
D.钢结构上不得熔焊导管支架且不得热加工开孔
非镀锌钢导管保护导体 ≥6mm
荣胜教育答案：A
63
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
知识总结 3.2.3 供电干线和配电线路施工技术
2.支架间距
3. 金属导管敷设要求
应用场合 支架布置间距
（1）钢导管不得采用对口熔焊连接；
母线槽 每节一个，距拐弯0.4~0.6m一个
梯架（槽盒） 水平：1.5~3.0m，垂直≤2m；分支0.3~0.5m处 镀锌钢导管或壁厚≤2mm的钢导管， 不得采用套管熔焊连接。
导管 分支处或端部0.3〜0.5m处
镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
抗震支架：
类型 设置条件
母线槽 重力≥150N/m
梯架（槽盒） 重力≥150N/m
导管 内径≥60mm
66
3.2.3 供电干线和配电线路施工技术 3.2.3 供电干线和配电线路施工技术
(4)暗配导管的表面埋设深度与建筑物(构筑物)表面距离不应小于15mm。
(6)进入配电(控制)柜、箱内的导管，当箱底无封板时，管口应高出柜、箱
(5)导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面 的基础面50～80mm。
的长度 宜为30～50mm, 导管穿越密闭穿墙套管的两侧应设置过线盒， (7)室外埋地敷设的钢导管壁厚应大于2mm; 导管的管口不应敞口垂直向上，
在盒、箱的导管端部应设置防水弯，导管管口在穿入绝缘导线或电缆后应
并做好封堵。
做好密封处理。
67 68
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.2.3 供电干线和配电线路施工技术
6.柔性导管敷设要求
127.下列关于金属导管敷设的说法，不符合要求的是（ ）。
(1)刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m,在照明工程中不宜大于1.2m。
A.壁厚为2mm的钢导管可采用套管熔焊连接
(2)柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头。
B.暗配导管的表面埋设深度与建筑物表面距离应小于15mm
(3)金属柔性导管不应作为保护导体的接续导体。
C.导管穿越密闭隔墙时，设置的预埋套管两端宜露出墙面30～50mm
D.进入箱底无封板的配电箱时，管口应高出箱的基础面50～80mm
E.室外埋地敷设的钢导管壁厚应大于2mm
荣胜教育答案：AB
69
第 3 章 建筑机电工程施工技术 3.2 建筑电气工程施工技术
128.下列说法中符合柔性导管敷设要求的是（ ）。 4.导管内穿线和槽盒内导线敷设要求
A.柔性导管的长度在动力工程中不宜大于1.2m 1)导管内穿线要求
B.柔性导管的长度在照明工程中不宜大于0.8m (1)绝缘导线穿入金属导管的管口在穿线前应装设护线口。
C.柔性导管与刚性导管的连接应采用专用接头 (2)绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒(箱)或器具内，
D.金属柔性导管可作为保护联结导体的接续导体 接线盒(箱)的设置位置应便于检修。
(3)同一交流回路的绝缘导线不应穿于不同金属导管内。
(4)不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
荣胜教育答案：C
71 72
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.2 建筑电气工程施工技术
2)槽盒内导线敷设要求
129.关于导管内穿线的要求，说法错误的是（ ）。
A.绝缘导线穿入金属导管的管口在穿线前应装设护线口 (1)同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
B.绝缘导线的接头应设置在导管和槽盒内 (2)同一槽盒内不宜同时敷设绝缘导线和电缆。
C.同一交流回路的绝缘导线不应穿于不同金属导管内 (3)同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
D.不同电压等级的绝缘导线不应穿于同一导管内 (4)槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40%。
控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应
超过槽盒内截面积的50%。
荣胜教育答案：B
73 74
第 3 章 建筑机电工程施工技术 3.2 建筑电气工程施工技术
3)电缆敷设要求
130.下列关于槽盒内导线敷设要求的说法不正确的是（ ）。
(1)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖
A.同一槽盒内不宜同时敷设绝缘导线和电缆
拉。 电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
B.同一交流回路的绝缘导线不应敷设于不同的金属槽盒内
(2)机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻
C.同一路径无抗干扰要求的线路，可敷设于同一槽盒内
器。 机械敷设电缆的速度不宜超过15m/min。
D.槽盒内的绝缘导线总截面积不应超过槽盒内截面积的50%
(3)并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设
的 电缆，其接头位置宜相互错开。
荣胜教育答案：D
75 76
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2 建筑电气工程施工技术 第 3 章 建筑机电工程施工技术
(4)电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采 131.关于室内电缆敷设的说法不符合要求的是（ ）。
用防火隔板或防爆盒进行隔离；电力电缆在终端头与接头附近宜留有备用长度。 A.电缆敷设时，电缆应从盘的上端引出
B.并列敷设的电缆，其接头应设于同一位置便于检查维修
(5)电缆保护导管的内径应不小于电缆外径的1.5倍。交流单芯电缆或分相后的
C.机械敷设电缆的速度不宜超过10m/min
每 相电缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。
D.交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内
(6)电缆出入电缆沟，电气竖井，建筑物，配电(控制)柜、台、箱处以及管子管
E.电缆保护导管的内径应不小于电缆外径的1.5倍
口处等部位应采取防火封堵或密封措施。
荣胜教育答案：BC
77 78
3.2 建筑电气工程施工技术 3.2 建筑电气工程施工技术
1.照明配电箱安装技术要求
3)照明配电箱内配线要求
1)照明配电箱检查
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐
箱内开关动作灵活可靠；宜分别设置中性导体(N) 和保护接地导体(PE) 汇流排。
全，标识正确、清晰。同一电器接线端子上的导线连接不应多于2根。
2)照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于
1.5‰。
79 80
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术 3.2.3 供电干线和配电线路施工技术
设备类型 最大允许垂直度偏差
132.下列关于照明配电箱安装技术要求的说法，不正确的是（ ）。
建筑配电装置柜体 每米1.5mm偏差（1.5‰）
A.箱体的垂直度偏差不应大于1.5‰ 建筑配电母线槽 1.5‰（水平、垂直)，20mm
建筑照明配电箱 1.5‰
B.箱内配线应整齐、无绞接现象
空调冷却塔 2.0‰（水平、垂直）
C.同一电器器件接线端子上的导线连接不应多于3根 光伏发电汇流箱 1.5mm
D.箱内宜分别设置中性导体和保护接地导体汇流排
荣胜教育答案：C
81
3.2 建筑电气工程施工技术 3.2 建筑电气工程施工技术
2.灯具安装技术要求 4)灯具的接线要求
1)灯具现场检查 (1)引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯
(1)灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ。 截面积不应小于1mm²。 灯具内部导线≥0.5mm2
灯具内部接线应为铜芯绝缘导线，导线截面积应与灯具功率相匹配，且不应小于 (2)由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露，
0.5mm²。 对比：母线槽安装前20MΩ，通电前检查：母线绝缘电阻≥0.5MΩ。 且不应在灯槽内明敷；柔性导管与灯具壳体应采用专用接头连接。
83 84
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2 建筑电气工程施工技术 3.2 建筑电气工程施工技术
(2)Ⅰ类灯具的外露可导电部分应具有专用的PE 端子，并设置接地标识。 2)灯具安装条件
消防应急灯具应获得消防产品型式试验合格评定，且具有认证标志。 (1)灯具安装前，应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具的专
用支架等已安装完成，对需做承载试验的预埋件或吊杆应试验合格。
(2)灯具安装前，线路绝缘电阻测试合格。
(3)高空安装的灯具，应先在地面进行通电试验，所有功能试验合格后再进行安装。
85
第 3 章 建筑机电工程施工技术 3.2.4 电气照明施工技术
5）防触电保护灯具的类型及接线要求
133.下列关于灯具安装技术要求的说法，错误的是（ ）。
(1)Ⅰ类灯具的防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保 护导体
A.灯具内部接线应为截面不小于1mm²的铜芯绝缘导线
上，因此Ⅰ类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应
B.消防应急灯具应获得消防产品型式试验合格评定且具有认证标志
设置接地标识；铜芯软导线(接地线)的截面应与进入灯具的电源线截面相同。
C.灯具的绝缘性能应现场抽样检测，其绝缘电阻值不应小于2MΩ (2)Ⅱ类灯具的防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类灯
具外壳不需要与保护导体连接。
D.高空安装的灯具应在安装后进行功能试验
(3)Ⅲ类灯具的防触电保护是依靠安全特低电压，电源电压不超过交流50V, 采用隔离变
E.引向单个灯具的绝缘铜导线，其线芯截面不应小于0.5mm²
压器供电，并且其内部不会产生高于安全特低电压的灯具。因此Ⅲ类灯具的外壳不许与
荣胜教育答案：ADE 保护导体连接。
87 88
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.4 电气照明施工技术 3.2.4 电气照明施工技术
7)灯具的防水要求.
8)专用灯具安装要求
(1)露天灯具应有泄水孔，且泄水孔应设置在灯具腔体的底部。灯具及其附件、紧固件和与其相连的导管、接线盒等应有防水和防
(1)落地式景观照明灯具距地面高度应大于2.5m；金属构架及金属保护管
腐蚀措施。
应分别与保护导体采用焊接或螺栓连接，连接处应设置接地标识。
(2)庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。灯具的电器保护装置应齐全，规格应与灯具适配。
(3)水下灯具及防水灯具的电源采用导管保护时，应采用塑料导管。固定在水池构筑物上的所有金属部件应与保护导体可靠连接，
并设置接地标识。
89 90
第 3 章 建筑机电工程施工技术 3.2 建筑电气工程施工技术
6）灯具的防火要求
134.下列灯具的安装中，需要与保护导体连接的是（ ）。
容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。
A.Ⅰ类灯具
灯具表面及其附件的高温部位靠近可燃物时，应采取隔热、散热等防火保护措施。
B.Ⅱ类灯具 7）灯具的防水要求
(2)庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。
C.Ⅲ类灯具
(3)水下灯具及防水灯具的电源采用导管保护时，应采用塑料导管。
D.水下灯及防水灯具
E.落地式景观照明灯具
荣胜教育答案：ADE
91 92
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2.4 电气照明施工技术 第 3 章 建筑机电工程施工技术
7)灯具的防水要求.
135.建筑照明工程中，有关灯具的防火、防水的要求说法正确的是（ ）。
(1)露天灯具应有泄水孔，且泄水孔应设置在灯具腔体的底部。灯具及其附件、紧固
A.容量为100W的灯具，引入线应采用不燃或难燃材料作隔热保护
件和与其相连的导管、接线盒等应有防水和防腐蚀措施。 B.露天灯具应在灯具腔体的底部设置泄水孔
(2)庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。灯具的电 C.庭院灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒
器保护装置应齐全，规格应与灯具适配。 D.水下灯具的电源采用导管保护时，应采用金属导管
E.灯具表面及其附件的高温部位不得靠近可燃物
(3)水下灯具及防水灯具的电源采用导管保护时，应采用塑料导管。固定在水池构筑
物上的所有金属部件应与保护导体可靠连接，并设置接地标识。
荣胜教育答案：BC
93 94
3.2 建筑电气工程施工技术 第 3 章 建筑机电工程施工技术
3.开关安装接线要求
136.下列有关开关安装接线的说法，符合要求的是（ ）。
1)开关安装要求
安装在同一建筑物内的开关，应采用同一系列的产品，开关通断位置应一致。开 A.在易燃、易爆场所，开关应采用密闭型
关距地面高度宜为1.3m, 相同型号开关并列安装时高度宜一致。在易燃、易爆和
B.开关应控制灯具的中性线
特别潮湿场所，开关应分别采用防爆型、密闭型等。
C.开关距地面高度不宜小于1.5m
2)开关接线要求
开关应控制灯具的相线，不得控制中性线(N 线)，防止开关处于断位时灯具带电。 D.安装在同一建筑物内的开关通断位置应一致
荣胜教育答案：D
95 96
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2 建筑电气工程施工技术 3.2 建筑电气工程施工技术
2)插座接线要求
(3)保护接地线(PE) 在插座之间不得串联连接。
(1)单相两孔插座，面对插座面板，右孔(或上孔)与相线(L) 连接，左孔(或 下孔)与
相线(L) 与中性线(N)不应利用插座本体的接线端子转接供电。
中性线(N) 连接。单相三孔插座，面对插座面板，右孔与相线(L) 连接， 左孔与中
性线(N) 连接，上孔与保护接地线(PE) 连接。
(2)三相四孔及三相五孔插座的上孔应接保护接地线(PE); 插座的保护接地线端子
不得与中性线端子连接；同一场所的三相插座，其接线的相序应一致。
97 98
3.2 建筑电气工程施工技术 第 3 章 建筑机电工程施工技术
4.插座安装接线要求
137.下列说法中，符合插座安装接线要求的是（ ）。
1)插座安装要求
A.同一场所的三相插座，其接线的相序应一致
(1)一个房间内的插座宜由同一回路配电。插座距地面高度一般为0.3m, 托儿所、 幼儿
B.保护接地线在插座之间可进行串联连接
园及小学校的插座距地面高度不宜小于1.8m, 同一场所安装的插座高度应一致。
C.插座的保护接地线端子应与中性线端子连接
(2)当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别， 插座不
D.相线与中性线可利用插座本体的接线端子转接供电
得互换。不间断电源插座及应急电源插座应设置标识。在潮湿场所应装设防水 插座。
E.幼儿园的插座距地面高度不宜小于1.8m
荣胜教育答案：AE
99 100
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
3.2 建筑电气工程施工技术 3.2 建筑电气工程施工技术
2.电动机安装接线要求
1.动力配电(控制)箱安装要求
(2)电动机外露可导电部分必须与保护接地导体可靠连接。
(1)动力配电(控制)箱的操作、维护间距应符合设计要求，箱前操作通道宽
1kV以下电动机的绝缘 电阻值不应小于0.5MΩ, 抽查的数量为50%。
度 不宜小于1m。
(3)电动机的接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。
(2)室外安装的动力配电(控制)箱应有防雨、防水措施。
(4)电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为380V,
电动机额定电压为380V时应△接，电动机额定电压为220V时应Y接。
101 102
第 3 章 建筑机电工程施工技术 3.2 建筑电气工程施工技术
6.降低接地电阻值的技术措施
138.下列有关电气动力设备安装技术的说法，正确的是（ ）。
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电
A.配电箱的箱前操作通道宽度不宜小于1m
阻值。
B.1kV以下电动机的绝缘电阻值不应小于0.5MΩ，抽查的数量为50% 1)采用降阻剂降低接地电阻值
2)采取换土措施降低接地电阻值
C.电动机外露可导电部分必须与保护导体可靠连接
3)采用接地模块降低接地电阻值
D.电动机的接线入口及接线盒应做密封处理，电动机进线电缆应有滴水弯
接地模块的顶面埋深不应小于0.6m, 接地模块间距不应小于模块长度的3~5倍。
E.线路电压为380V，电动机额定电压为220V时应△接
接地模块应垂直或水平就位，并与原土层接触良好。接地模块应集中引线，采用接
地干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相
荣胜教育答案：ABCD
同，引出线不应少于2处。
103 104
视频11—13集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
第 3 章 建筑机电工程施工技术
139.下列关于接地模块的施工要求，正确的是（ ）。
A.接地模块的顶面埋深不应小于0.6m
B.模块间距不应小于模块长度的6倍
C.接地干线的引出线不应少于3处
D.应采用干线将接地模块串联焊接成一个环路
荣胜教育答案：A
105
视频11—13集 联系地址：石家庄市长安区睿和中心19A08
