第一章 编制依据
1.1 合同、设计图纸及施工组织设计施工方案
序号 名称 编制时间
广州市第五资源热力电厂二期工程及配套设施项目钢结构工程施工专
1 /
业承包合同
2 T0403 焚烧间及烟尘处理间主体结构上部结构图 /
3 广州市第五资源热力电厂二期工程及配套设施项目施工组织设计 2021.2.23
1.2 国家、行业、地方规范规程
序号 级别 名称 编号
1 国家 建筑工程施工质量验收统一标准 GB50300-2013
2 国家 钢结构工程施工质量验收规范 GB50205-2020
3 国家 工程建设标准强制性条文 2013版
4 国家 建筑施工安全技术统一规范 GB50870-2013
5 国家 钢结构工程施工规范 GB50755-2012
6 国家 钢结构焊接规范 GB50661-2011
7 国家 钢结构设计标准 GB50017-2017
8 国家 工程测量规范 GB50026-2007
9 国家 起重机械安全规程 第一部分 GB6067.1-2010
10 国家 重要用途钢丝绳 GB8918-2006
11 国家 起重机 钢丝绳 保养、维护、安装、检验和报废 GB/T5972-2009
12 国家 钢丝绳安全使用和维护 GB/T29086-2012
13 国家 钢丝绳夹 GB/T5976-2006
14 国家 一般起重用 D 形和弓形锻造卸扣 GB/T25854-2010
15 国家 建筑机械使用安全技术规程 JGJ33-2012
16 国家 建筑施工起重吊装安全技术规范 JGJ276-2012
17 国家 建筑施工易发事故防治安全标准 JGJ/T429-2018
18 国家 建筑施工作业劳动防护用品配备及使用标准 JGJ184-2009
19 行业 建筑施工安全检查标准 JGJ59-2011
1中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
20 行业 施工现场临时用电安全技术规范 JGJ46-2012
21 行业 建筑地基处理技术规范 JGJ79-2012
22 行业 施工现场机械设备检查技术规程 JGJ160-2016
23 行业 建筑施工高处作业安全技术规范 JGJ80-2016
24 行业 施工现场机械设备检查技术规范 JGJ160-2016
1.3 安全管理法律法规
序号 名称 编号
1 建设工程安全生产管理条例 国务院393号令
2 特种作业人员安全技术培训考核管理规定 国家安全生产监督管理总局令第30号
3 生产安全事故应急预案管理办法 国家安全生产监督管理总局令第17号
4 危险性较大的分部分项工程安全管理规定 建设部（2018）37号令
实施《危险性较大的分部分项工程安全管理规
5 建办质（2018）31号
定》有关问题的通知
《广东省住房和城乡建设厅关于房屋市政工程
6 危险性较大的分部分项工程安全管理的实施细 粤建规范[2019]2
则》
1.4 企业管理文件
序号 文件名称 编号
建一华南科质通字
1 关于加强危险性较大的分部分项工程专项施工方案管理的通知
〔2018〕25号
建一华南科质通字
2 关于执行《危险性较大的分部分项工程安全管理规定》等文件的通知
〔2018〕16号
关于转发集团公司《开展危险性较大施工方案执行符合率专项提升行 建一华南科质通字
3
动》的通知 〔2019〕27号
建一华南科质通字
4 关于转发集团13项施工方案编制指南的通知
〔2017〕58号
5 中国建筑一局（集团）有限公司建设工程技术质量红线 2019版
第二章 工程概况
2.1 项目概况
项目 具体描述
2中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
工程名称 广州市第五资源热力电厂二期工程及配套设施项目
广州市花都区赤坭镇蓝田新村十八岭山脚，
工程地点
广州市第五资源热力电厂一期工程厂址的北侧。
建设单位 广州环投花城环保能源有限公司
设计单位 中国能源建设集团广东省电力设计研究院有限公司
监理单位 广东创成建设监理咨询有限公司
总体
主厂房区建筑：
概况
建筑总面积7.72万㎡，建筑占地面积3.2万㎡，除渣联合车间为地上3层
结构，垃圾存储间地下结构最深-10.0m，地上为5层结构，建筑总高度
61.7m；
集控楼及汽机房建筑：
建筑规模 建筑总面积6.92万㎡，建筑占地面积3.2万㎡，地上5层结构，建筑总高
度29.8m；
烟囱及飞灰养护建筑：
建筑总面积7072.85㎡（烟囱3405平方米，飞灰养护车间3090平方
米），建筑占地面积1358.27㎡，烟囱地上10层结构，建筑总高度
127.30m，飞灰养护车间地上3层，建筑总高度24.5m；
主厂房钢结构整体示意图
2.2 钢结构概况
1、焚烧间及烟尘处理间
3中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
焚烧间及烟尘处理间下部主体钢结构为格构柱及抗风柱，格构柱42根，抗风柱18
根。格构柱尺寸为3m×3m、3m×1.8m，柱底标高除GZ3-11、GZ3-12为-15.7m外，其余
格构柱柱底标高为-0.45m，柱顶标高为38.8m—60.8m等。格构柱及抗风柱均由圆管立
柱及圆管腹杆组成，立柱最大截面φ550×18，腹杆最大截面φ219×16，钢材材质
Q355B。
格构柱、抗风柱平面图
格构柱示意图 抗风柱示意图
焚烧间及烟尘处理间6m、15m、24m、33m、42m处3-1轴、5-1轴、5=12轴设置
有118榀墙面桁架，桁架为平面桁架，最大跨度29.6m，杆件最大截面φ299×14，钢材
材质Q235B、Q355B。
4中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
6m层桁架平面布置图 15m层桁架平面布置图
24m层桁架平面布置图 33m层桁架平面布置图
42m层桁架平面布置图
墙面桁架示意图
焚烧间及烟尘处理间屋面设置85榀主桁架，桁架为矩形桁架及梯形桁架；104榀
次桁架，桁架为平面桁架。焚烧间屋面桁架顶标高59.233m，烟尘处理间屋面桁架顶标
高39.136m、43.726m、39.136m、49.326m。其中ZHJ19、ZHJ21、ZHJ23跨度38.65m，
ZHJ12、ZHJ13、ZHJ14跨度43.6m，ZHJ40、ZHJ41跨度64.8m，其余主桁架跨度均小于
36m。桁架弦杆截面为φ159×8、φ180×6、φ194×8、φ219×10、φ245×10、φ245×12、
φ245×14等；桁架腹杆截面为φ108×6、φ140×5、φ108×8、φ159×6、φ168×6、
φ180×6、φ180×8、φ180×10、φ219×8等，钢材材质Q235B、Q355B。
5中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
屋面桁架平面布置图
屋面桁架立面示意图
6中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
屋面主桁架整体结构示意图
7中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

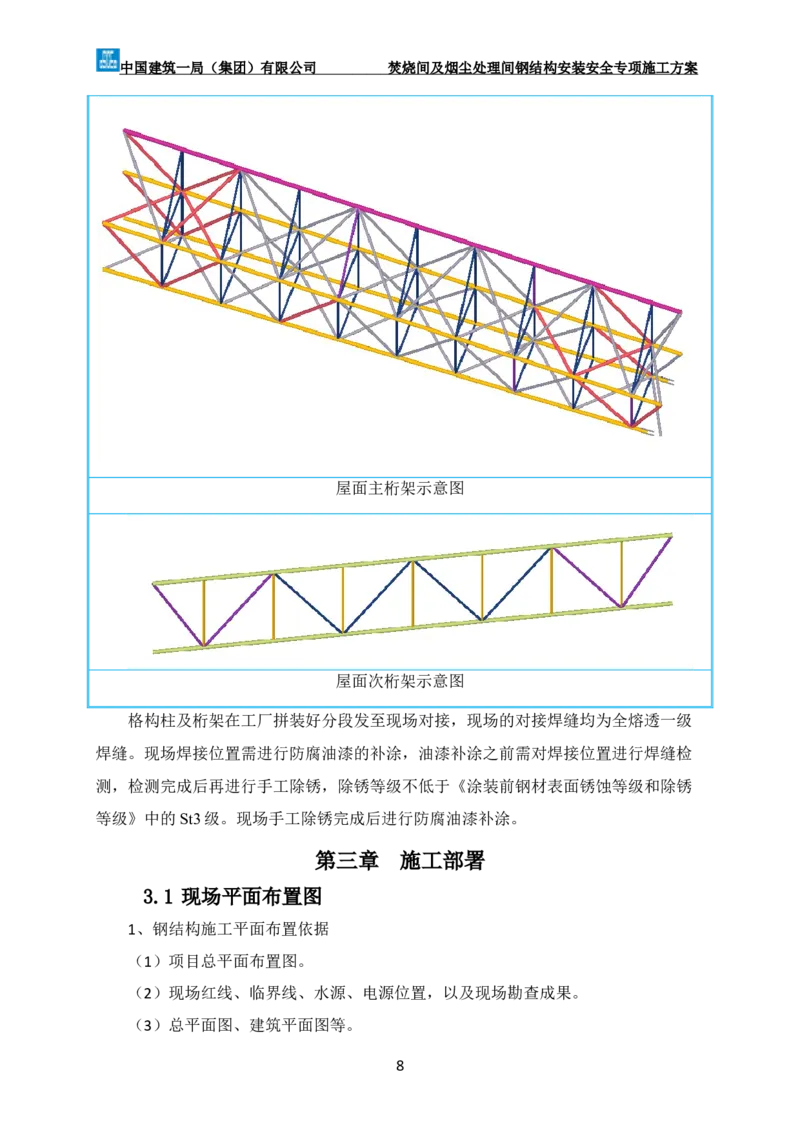

屋面主桁架示意图
屋面次桁架示意图
格构柱及桁架在工厂拼装好分段发至现场对接，现场的对接焊缝均为全熔透一级
焊缝。现场焊接位置需进行防腐油漆的补涂，油漆补涂之前需对焊接位置进行焊缝检
测，检测完成后再进行手工除锈，除锈等级不低于《涂装前钢材表面锈蚀等级和除锈
等级》中的St3级。现场手工除锈完成后进行防腐油漆补涂。
第三章 施工部署
3.1 现场平面布置图
1、钢结构施工平面布置依据
（1）项目总平面布置图。
（2）现场红线、临界线、水源、电源位置，以及现场勘查成果。
（3）总平面图、建筑平面图等。
8中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
（4）总进度计划及资源需用量计划。
（5）安全文明施工及环境保护要求。
2、钢结构施工平面布置原则
（1）考虑各专业需求，结合钢结构自身特点，符合整个项目总的管理协调原则。
（2）经济实用、合理方便。
（3）施工平面布置分阶段布置，现场内实行动态调整，分阶段进行构件堆放场地
的规划，以满足各阶段的施工要求。
（4）合理规划场内施工道路，优化成品和半成品材料地点，避免场内二次搬运，
减少运输费用。
（5）钢结构堆场设置靠近塔吊的起吊区域，以满足构件的起吊性能要求，两台塔
吊之间设置转运点，以保证塔吊的正常使用。
（6）场内施工道路的设置应满足钢构件的卸车要求及运输车辆的出场需要。
3、堆场设置要求
（1）堆放场地要求：堆场硬化，承载能力不小于25KN/㎡。
（2）构件进场前1~3天，事先到项目部处签发准运单。
（3）构件到场时，由工地门岗保安人员检验后放行进场。
（4）构件进场后，应按指定的地方卸货堆放，做到码放整齐。
4、场内道路设置要求
1）履带吊行驶路线要求
履带吊在浇筑完成的混凝土板上行驶，行驶道路上铺设路基箱，能承受履带吊的
施工荷载，满足吊车行走要求，道路宽度≥12m。
（2）汽车吊行驶路线要求
汽车吊在浇筑完成的混凝土板上行驶，因汽车吊重量较小，行驶道路承载力满足
吊车行走，无需加固，道路宽度应≥6m。
（3）运输卡车行驶路线要求
运输卡车主要行驶于环场道路和堆场，现场道路、堆场均硬化处理，满足钢构件
车辆行走，道路宽度应≥6m。
5、施工平面布置
9中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

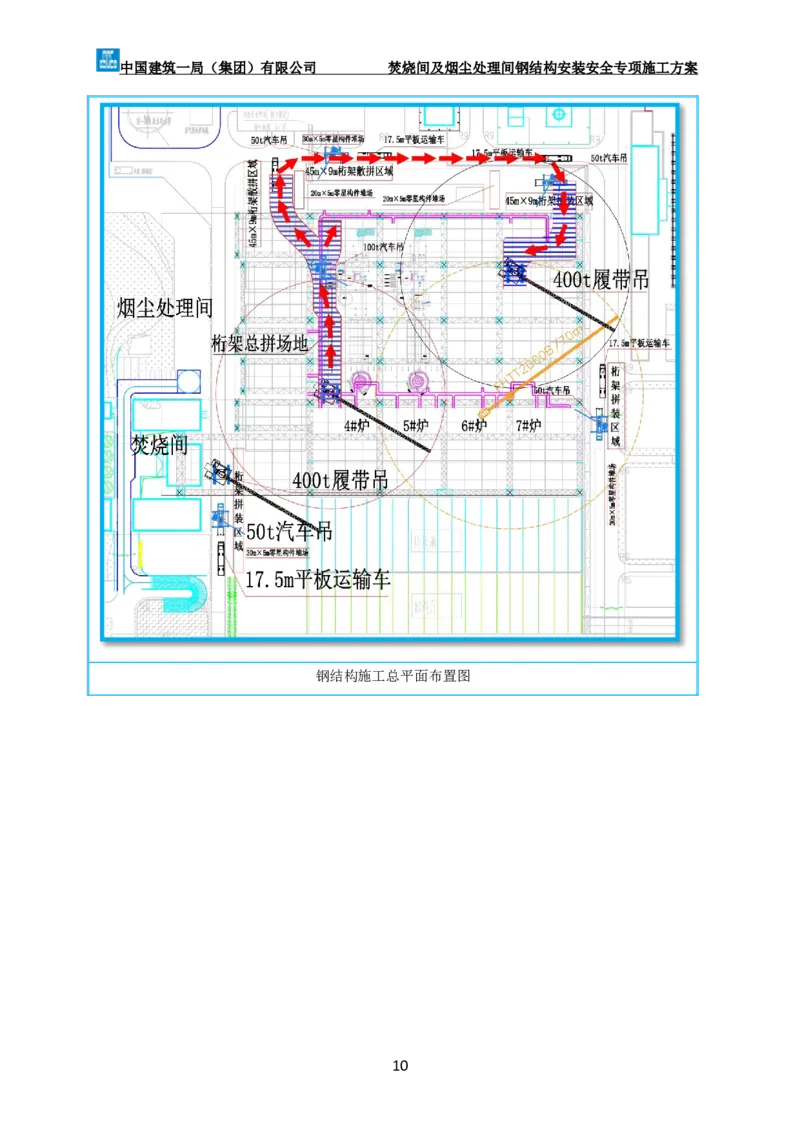

钢结构施工总平面布置图
10中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

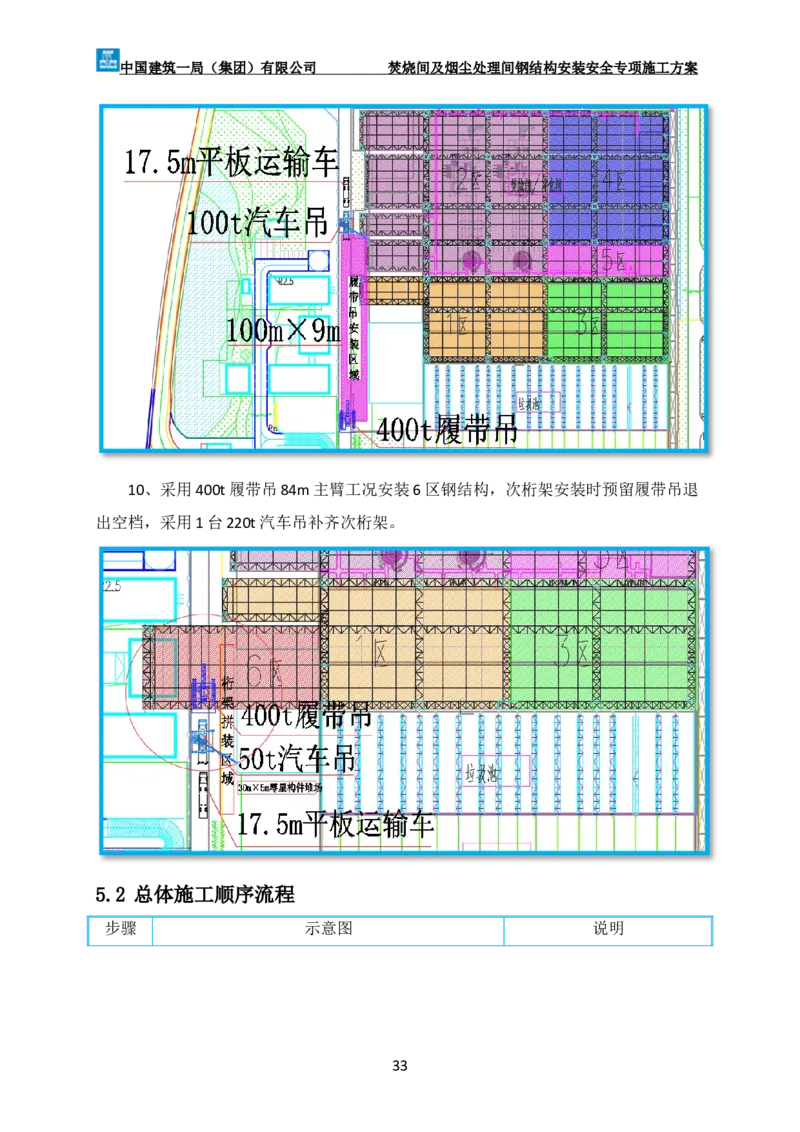

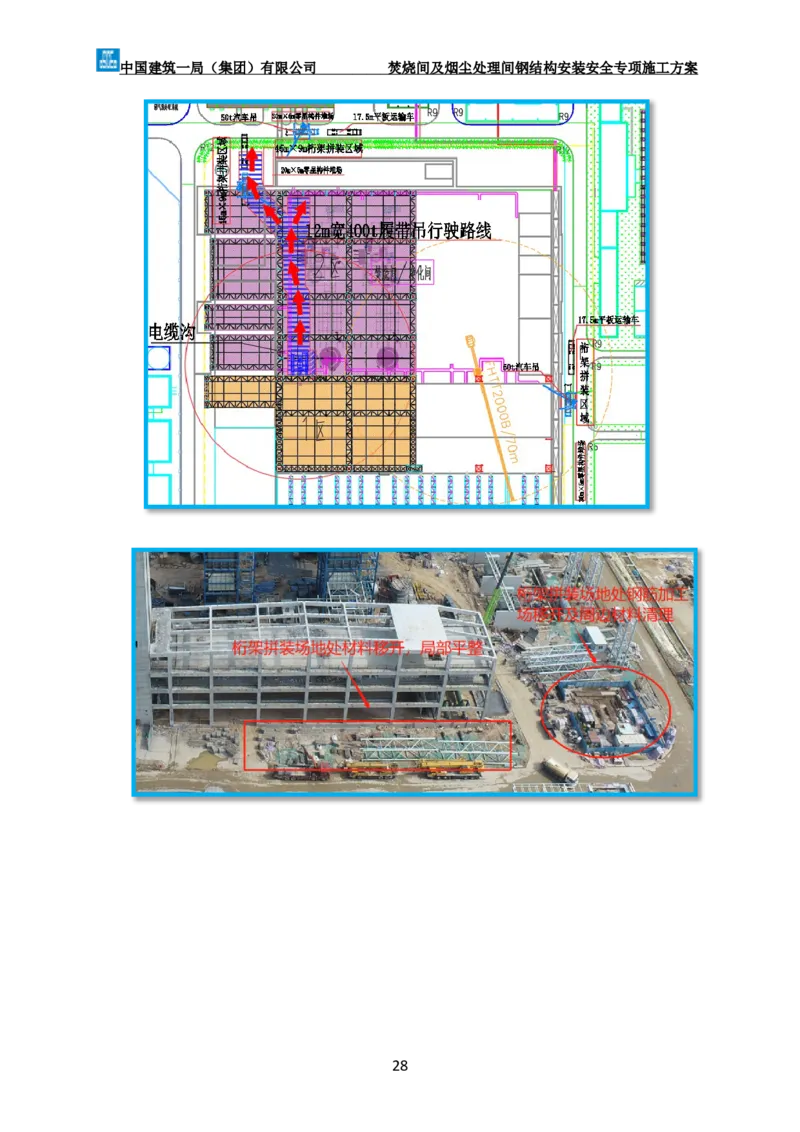

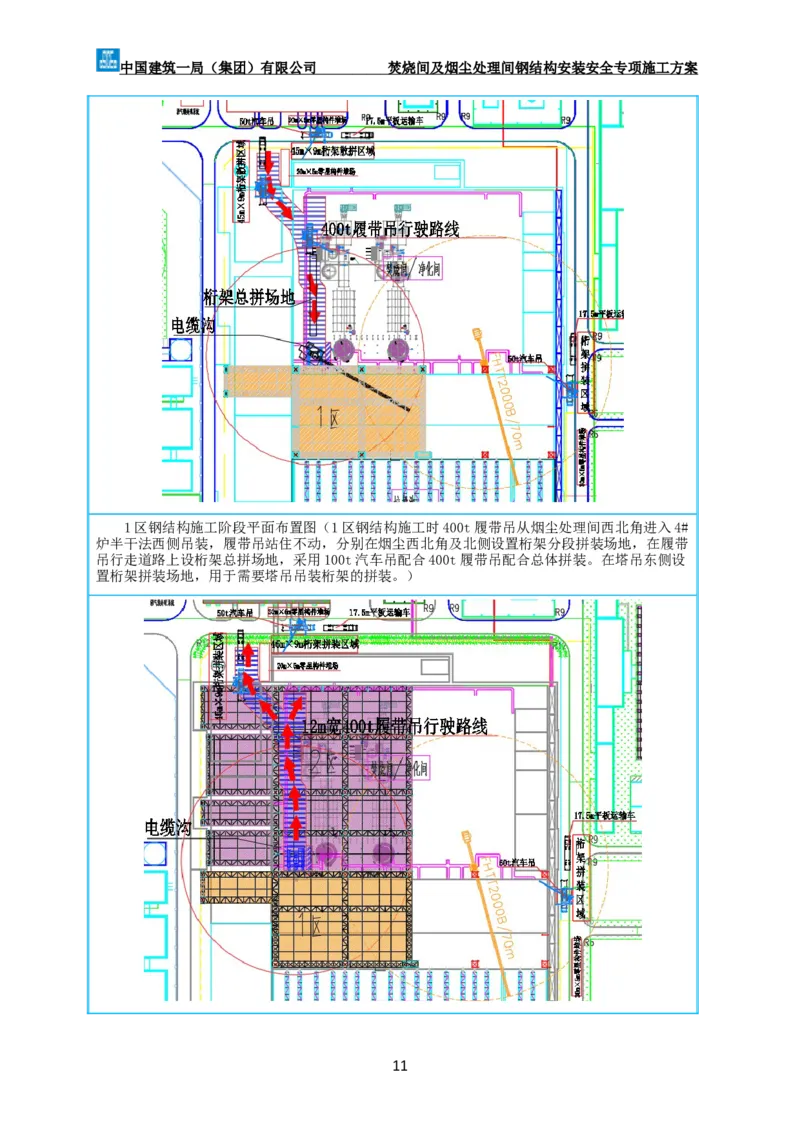

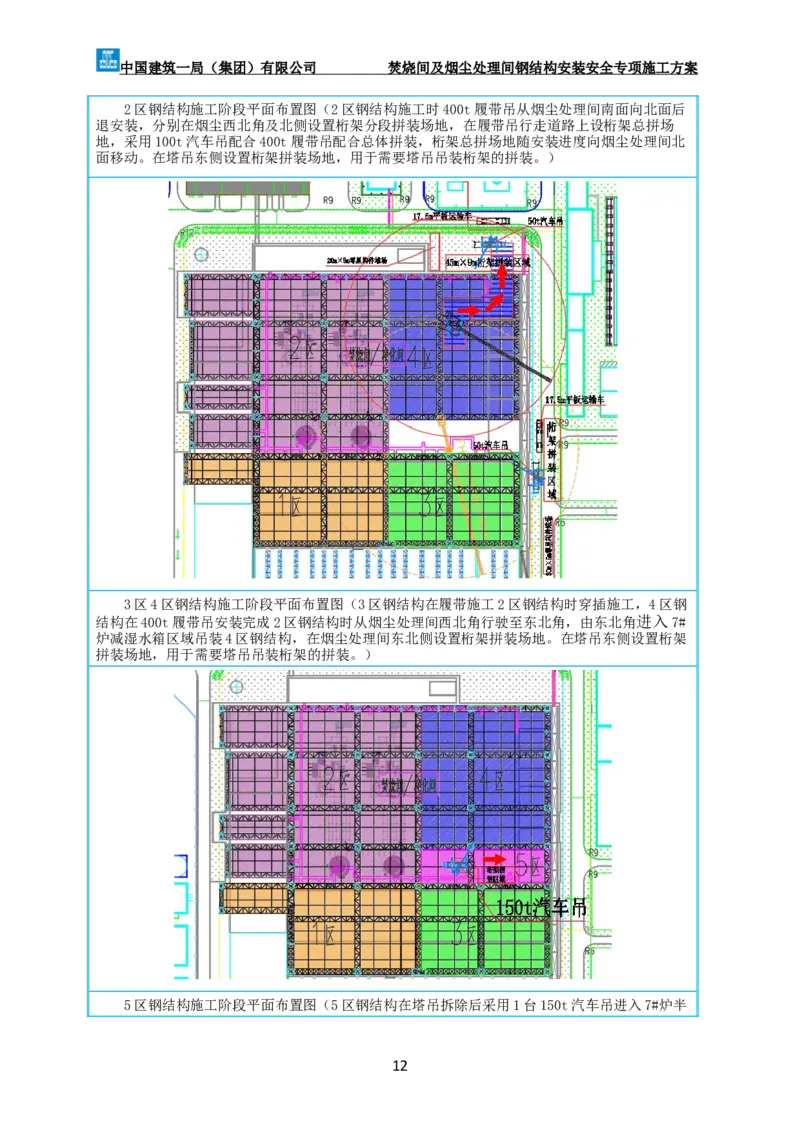

1区钢结构施工阶段平面布置图（1区钢结构施工时400t履带吊从烟尘处理间西北角进入4#
炉半干法西侧吊装，履带吊站住不动，分别在烟尘西北角及北侧设置桁架分段拼装场地，在履带
吊行走道路上设桁架总拼场地，采用100t汽车吊配合400t履带吊配合总体拼装。在塔吊东侧设
置桁架拼装场地，用于需要塔吊吊装桁架的拼装。）
11中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2区钢结构施工阶段平面布置图（2区钢结构施工时400t履带吊从烟尘处理间南面向北面后
退安装，分别在烟尘西北角及北侧设置桁架分段拼装场地，在履带吊行走道路上设桁架总拼场
地，采用100t汽车吊配合400t履带吊配合总体拼装，桁架总拼场地随安装进度向烟尘处理间北
面移动。在塔吊东侧设置桁架拼装场地，用于需要塔吊吊装桁架的拼装。）
3区4区钢结构施工阶段平面布置图（3区钢结构在履带施工2区钢结构时穿插施工，4区钢
结构在400t履带吊安装完成2区钢结构时从烟尘处理间西北角行驶至东北角，由东北角进入7#
炉减湿水箱区域吊装4区钢结构，在烟尘处理间东北侧设置桁架拼装场地。在塔吊东侧设置桁架
拼装场地，用于需要塔吊吊装桁架的拼装。）
5区钢结构施工阶段平面布置图（5区钢结构在塔吊拆除后采用1台150t汽车吊进入7#炉半
12中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
干法西侧进行吊装，并在原塔吊位置设置桁架拼装场地。）

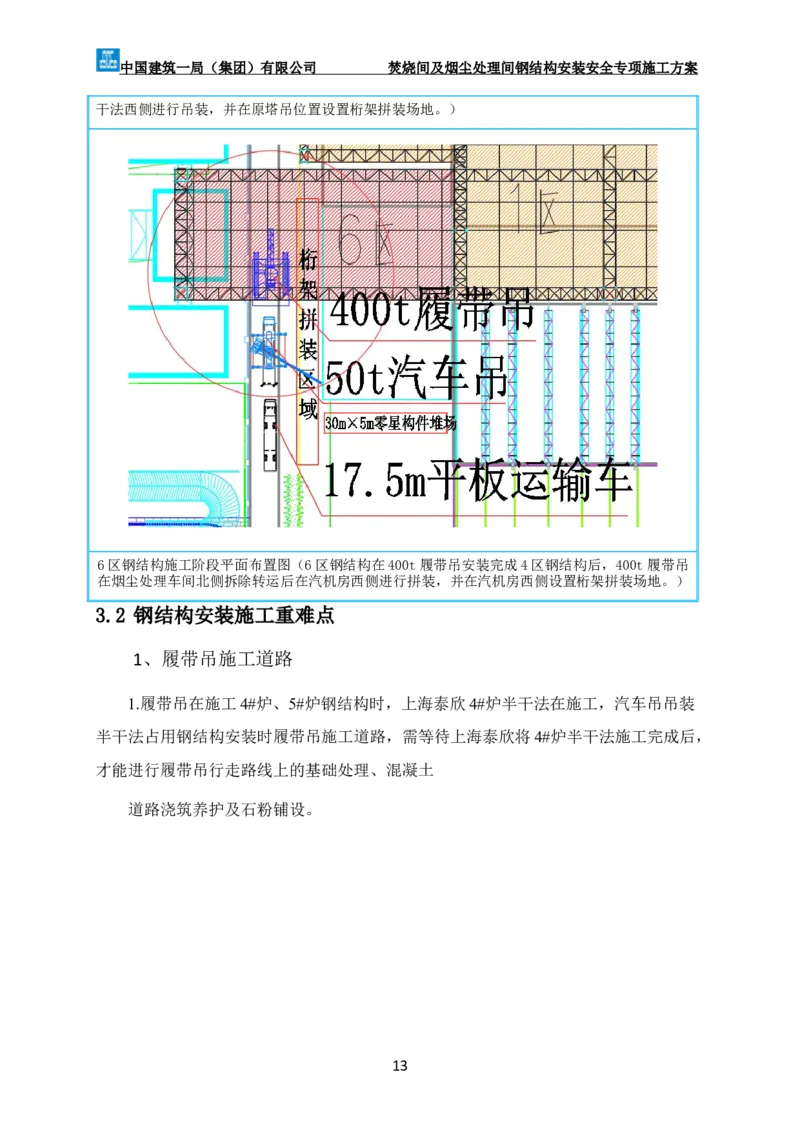

6区钢结构施工阶段平面布置图（6区钢结构在400t履带吊安装完成4区钢结构后，400t履带吊
在烟尘处理车间北侧拆除转运后在汽机房西侧进行拼装，并在汽机房西侧设置桁架拼装场地。）
3.2 钢结构安装施工重难点

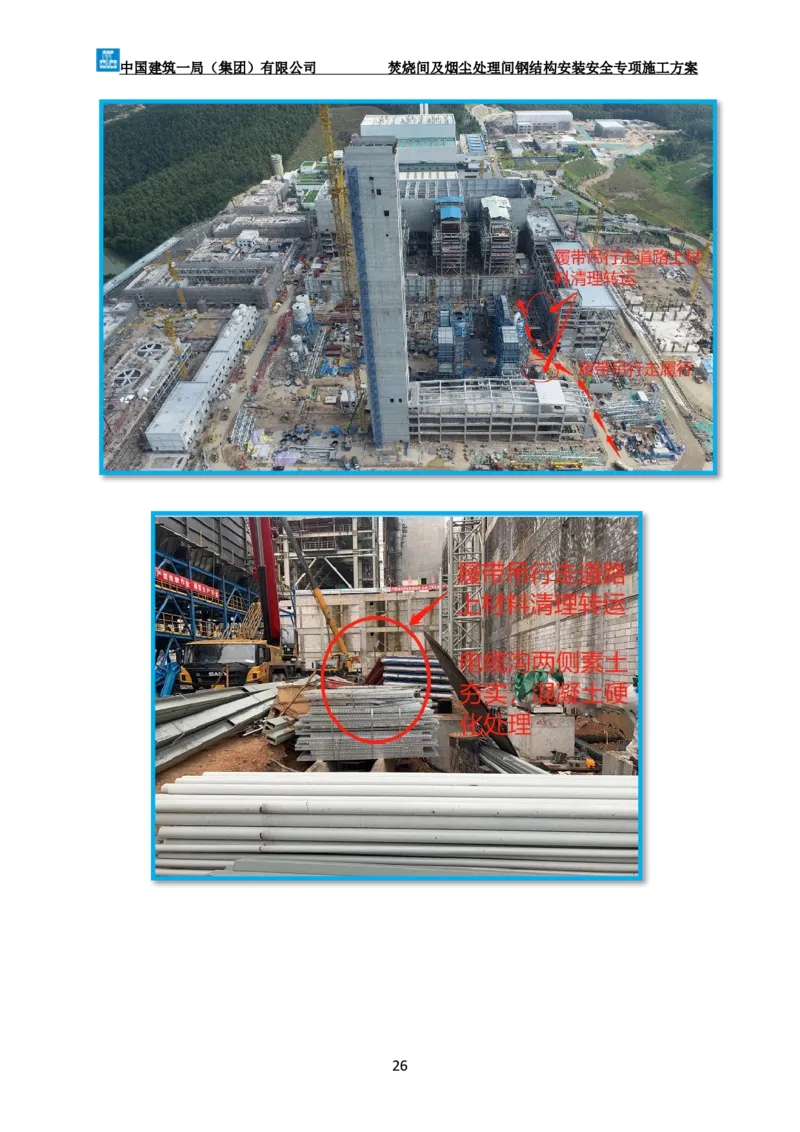

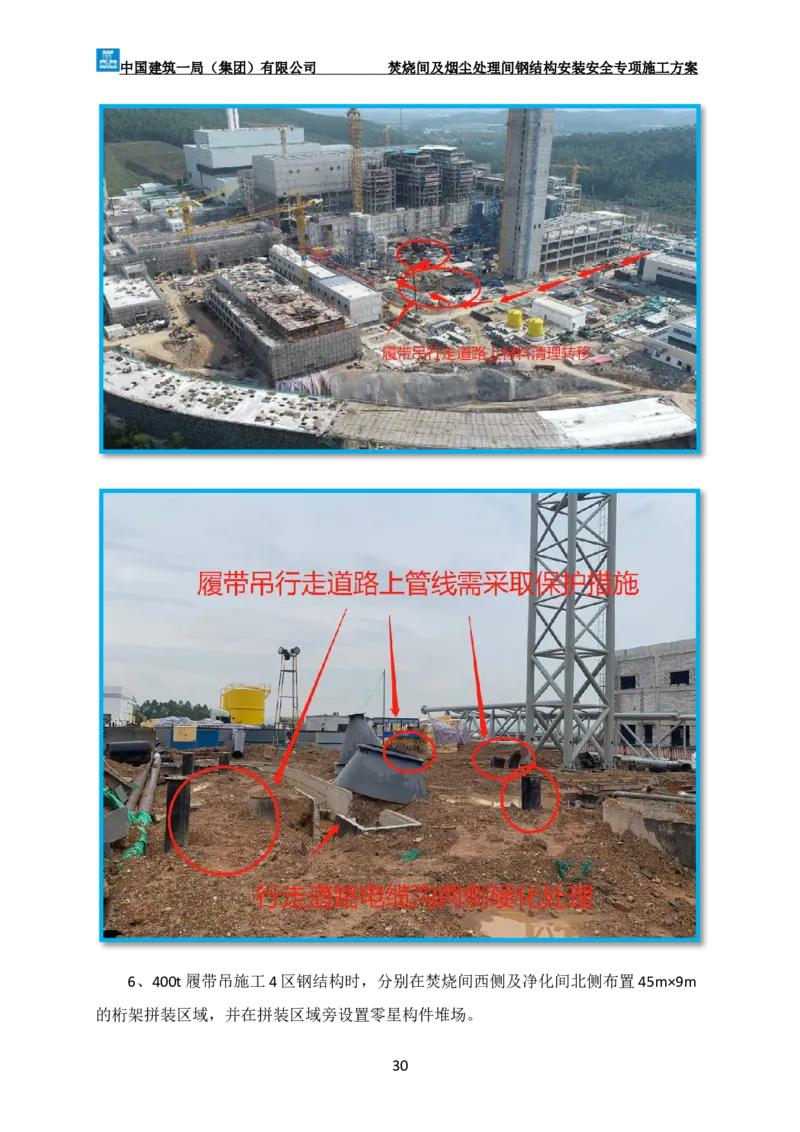

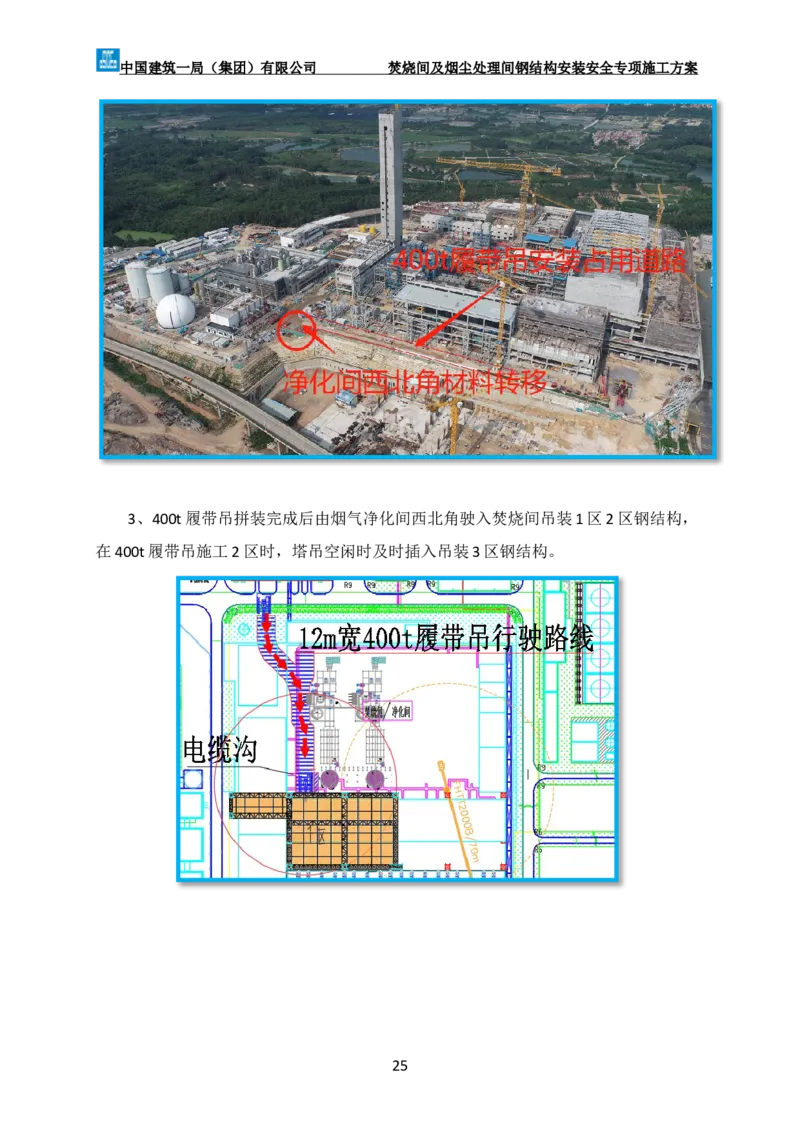

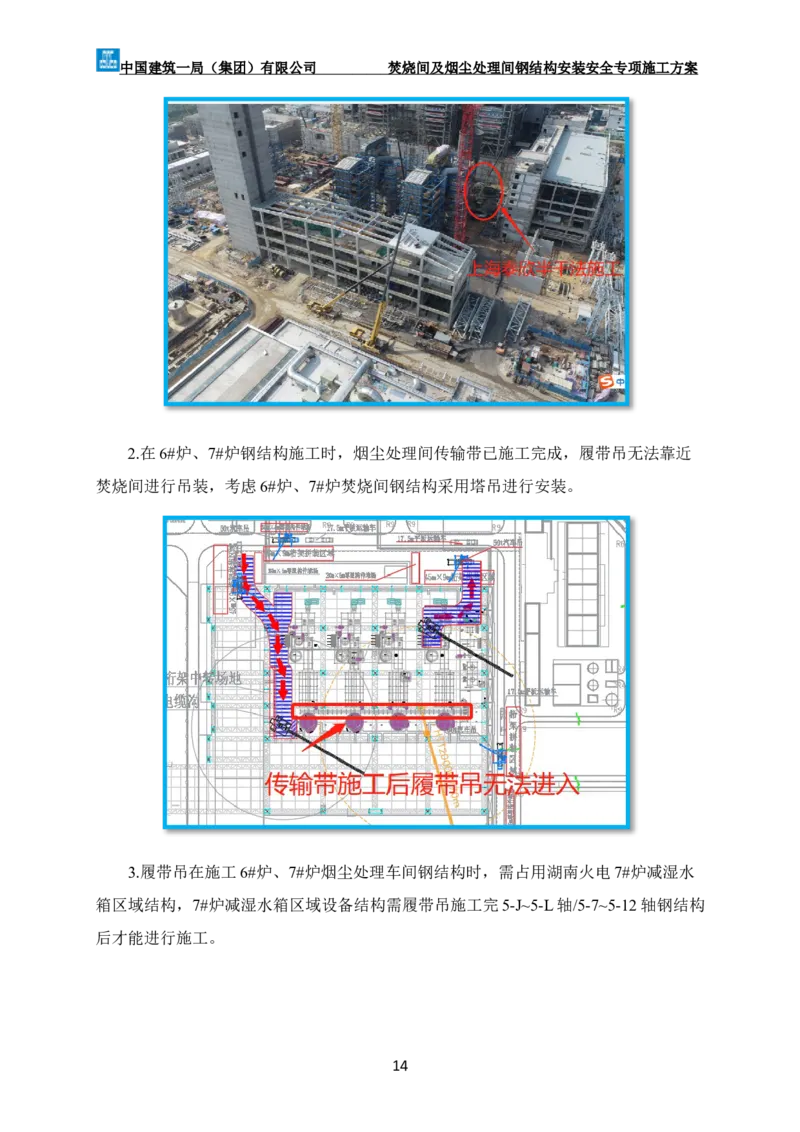

1、履带吊施工道路
1.履带吊在施工4#炉、5#炉钢结构时，上海泰欣4#炉半干法在施工，汽车吊吊装
半干法占用钢结构安装时履带吊施工道路，需等待上海泰欣将4#炉半干法施工完成后，
才能进行履带吊行走路线上的基础处理、混凝土
道路浇筑养护及石粉铺设。
13中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2.在6#炉、7#炉钢结构施工时，烟尘处理间传输带已施工完成，履带吊无法靠近
焚烧间进行吊装，考虑6#炉、7#炉焚烧间钢结构采用塔吊进行安装。

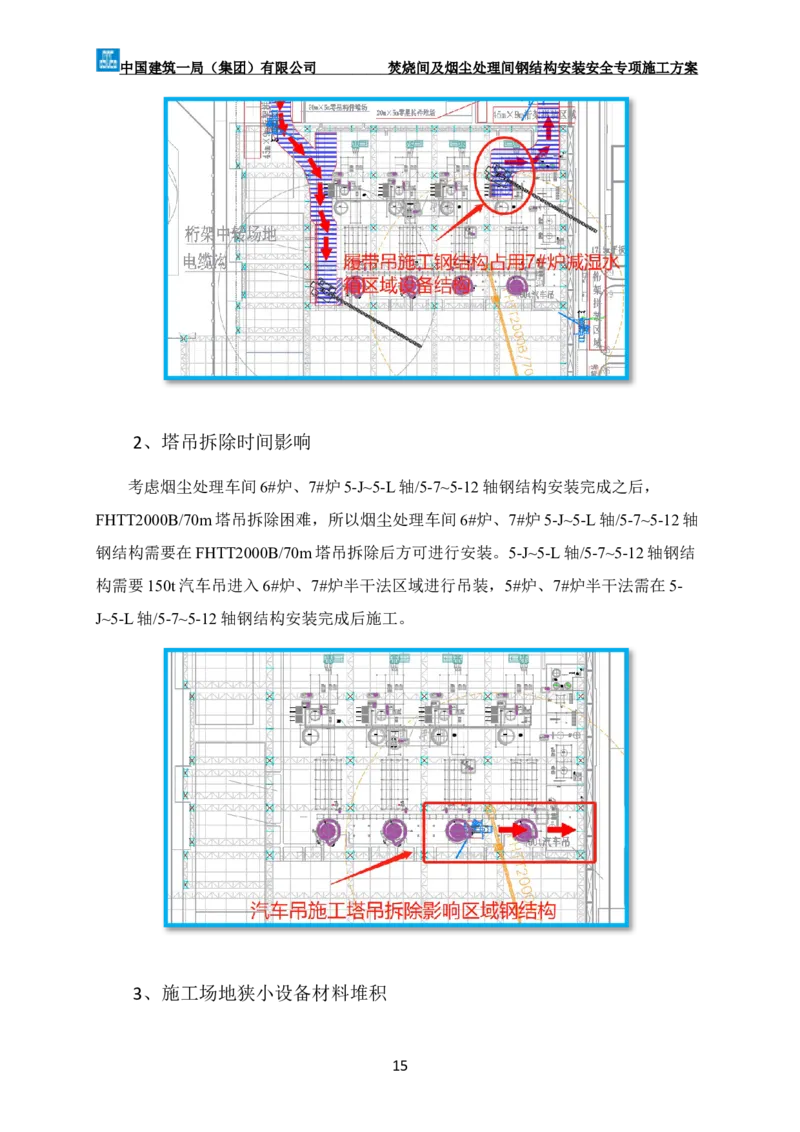

3.履带吊在施工6#炉、7#炉烟尘处理车间钢结构时，需占用湖南火电7#炉减湿水
箱区域结构，7#炉减湿水箱区域设备结构需履带吊施工完5-J~5-L轴/5-7~5-12轴钢结构
后才能进行施工。
14中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2、塔吊拆除时间影响
考虑烟尘处理车间6#炉、7#炉5-J~5-L轴/5-7~5-12轴钢结构安装完成之后，
FHTT2000B/70m塔吊拆除困难，所以烟尘处理车间6#炉、7#炉5-J~5-L轴/5-7~5-12轴
钢结构需要在FHTT2000B/70m塔吊拆除后方可进行安装。5-J~5-L轴/5-7~5-12轴钢结
构需要150t汽车吊进入6#炉、7#炉半干法区域进行吊装，5#炉、7#炉半干法需在5-
J~5-L轴/5-7~5-12轴钢结构安装完成后施工。
3、施工场地狭小设备材料堆积
15中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
GZ8、GZ13、GZ14、GZ17、GZ18、GZ19、GZ28、GZ29钢柱柱脚锚栓位置上
有上海泰欣及湖南火电堆放材料，格构柱无法安装，施工到该区域时，需协调上海泰
欣及湖南火电将堆放在钢柱柱脚锚栓上面的材料进行转运，提供钢结构钢柱安装工作
面。
4、屋面次桁架及连系杆件安装对设备安装的影响
部分屋面次桁架及连系杆件在安装之后，会导致设备无法安装，所以部分屋面次
桁架及连系杆件需设备安装完成后方可进行安装。屋面次桁架及连系杆件安装前与设
备单位确定屋面次桁架与连系杆件安装完成对设备安装是否影响设备安装，如不影响
也可进行安装。
5、已安装设备对钢结构安装的影响
1.履带吊吊装时考虑履带吊回转半径，确保履带吊回转中心距离设备10m以上。
2.设备最大安装高度为51.2m，考虑400t履带吊采用54m主臂，60m副臂塔式工
况。
6、已安装塔吊对履带吊施工的影响
16中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

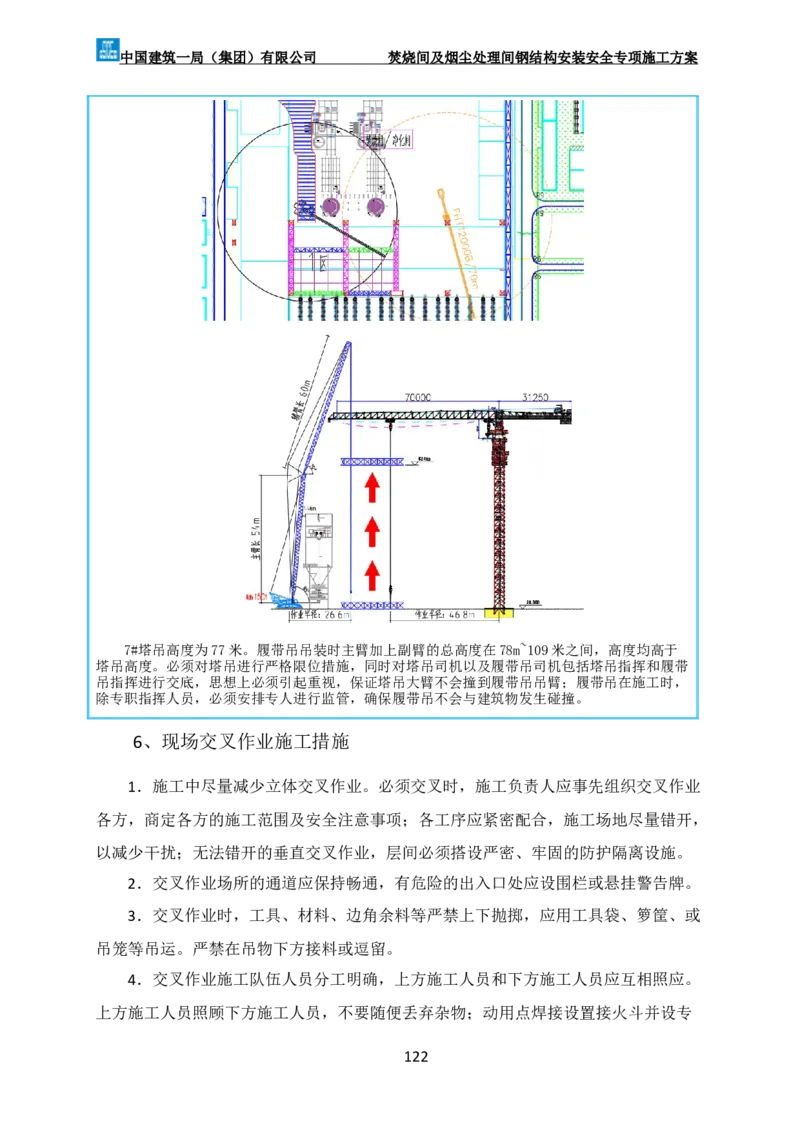

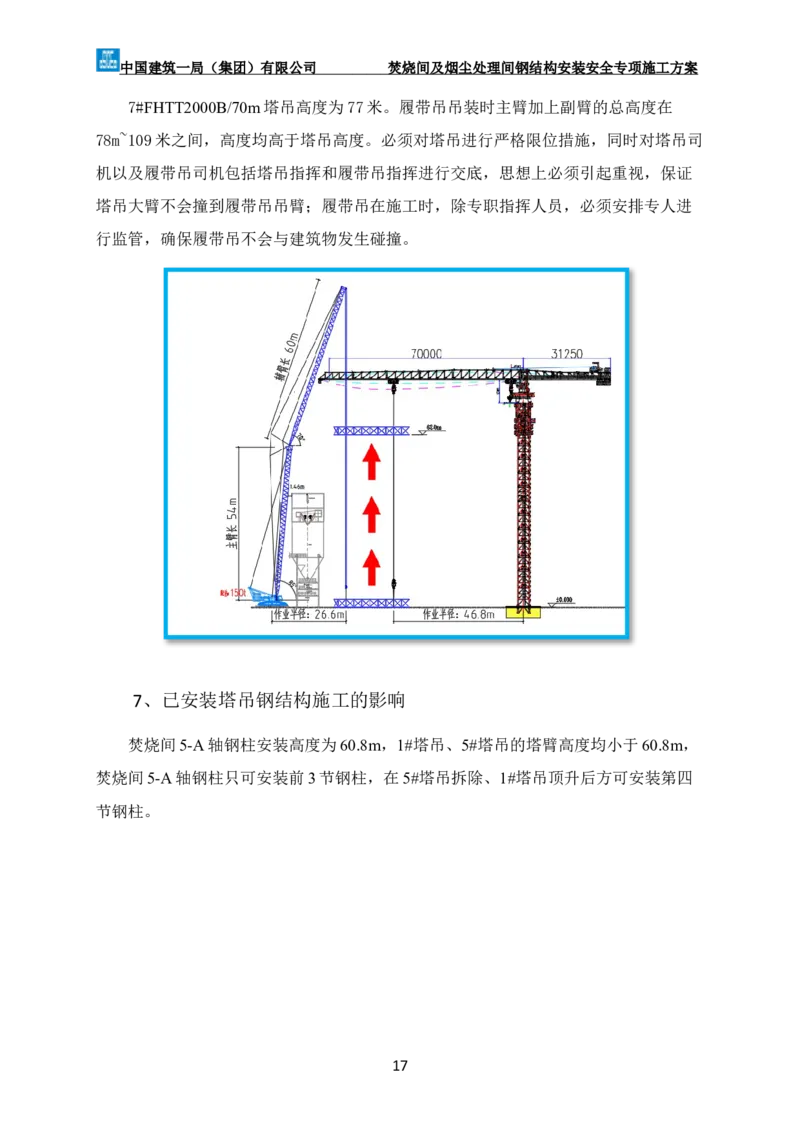

7#FHTT2000B/70m塔吊高度为77米。履带吊吊装时主臂加上副臂的总高度在
78m~109米之间，高度均高于塔吊高度。必须对塔吊进行严格限位措施，同时对塔吊司
机以及履带吊司机包括塔吊指挥和履带吊指挥进行交底，思想上必须引起重视，保证
塔吊大臂不会撞到履带吊吊臂；履带吊在施工时，除专职指挥人员，必须安排专人进
行监管，确保履带吊不会与建筑物发生碰撞。
7、已安装塔吊钢结构施工的影响
焚烧间5-A轴钢柱安装高度为60.8m，1#塔吊、5#塔吊的塔臂高度均小于60.8m，
焚烧间5-A轴钢柱只可安装前3节钢柱，在5#塔吊拆除、1#塔吊顶升后方可安装第四
节钢柱。
17中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
第四章 施工计划

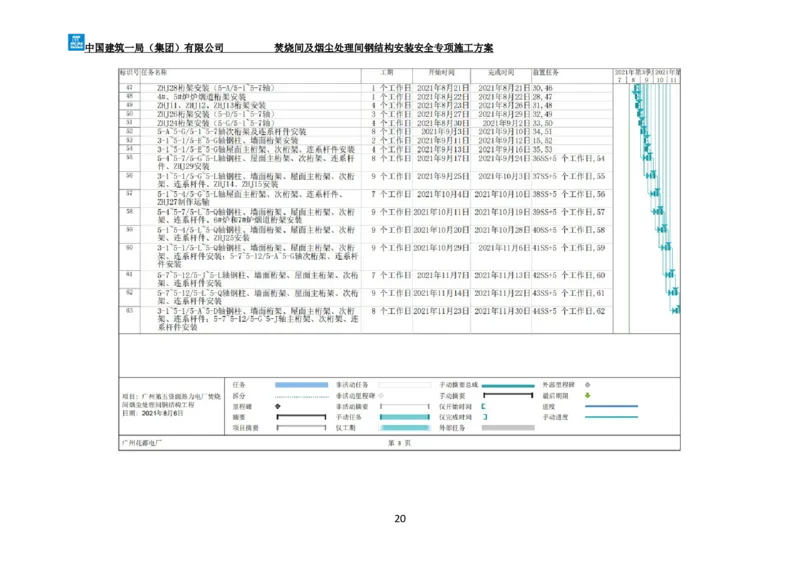

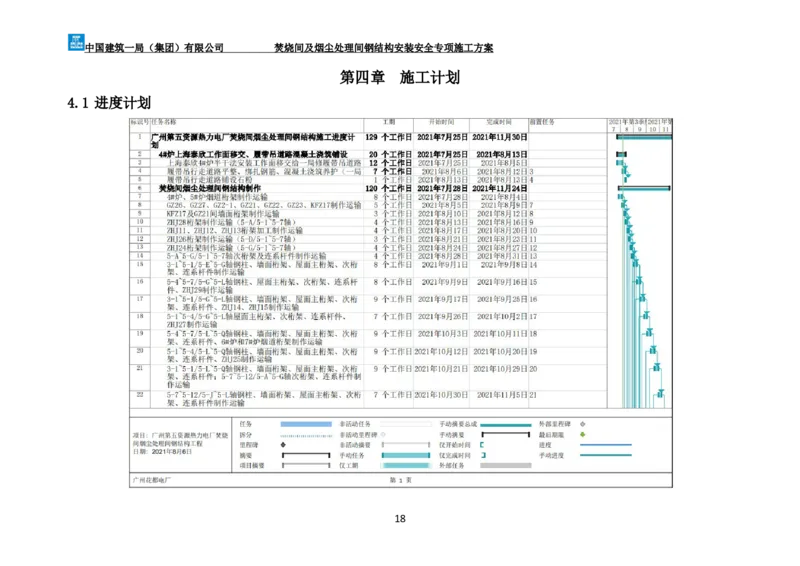

4.1 进度计划

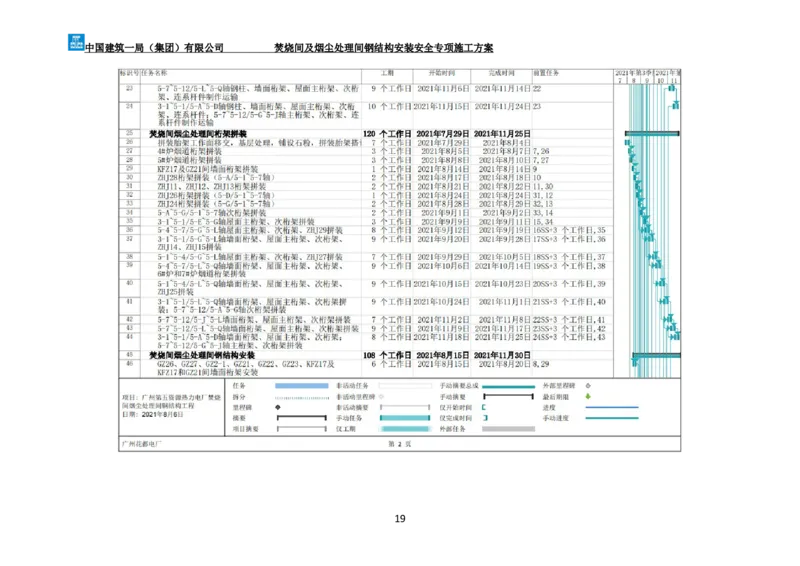

18中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
19中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
20中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
4.2 现场安装劳动力计划

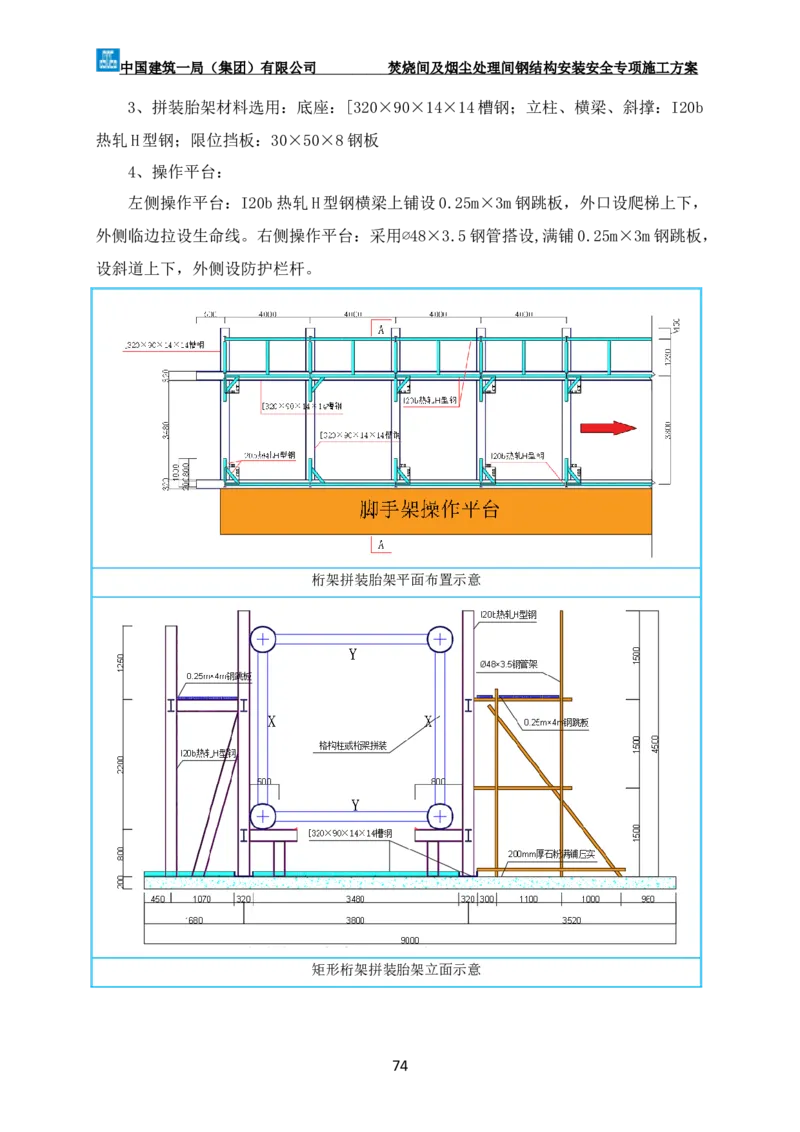

桁架需要在现场进行拼装，拼装完成后再进行吊装，按照现场拼装构件情况下组
织劳动力，如下：
表4.2-1劳动力需求计划表
钢结构安装劳动力计划表
2021
日期
9 10 11 12
安装工 15 15 10 2
焊工 25 25 20 2
起重工 4 4 4 1
测量工 4 4 4 1
普工 8 8 4 2
油漆工 8 8 4 1
防火涂料 10 10 6 0
电工 1 1 1 1
铆工 4 4 2 0
合计 79 79 55 10

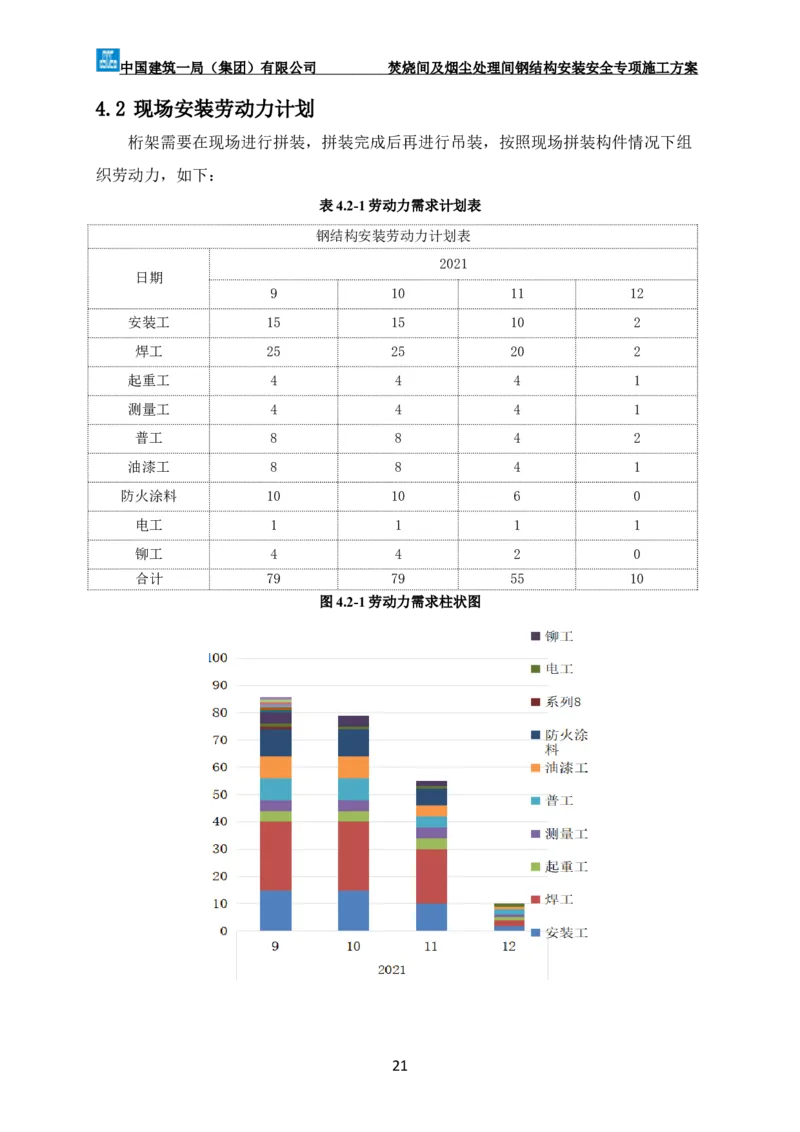

图4.2-1劳动力需求柱状图
21中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
4.3 现场安装设备计划
设备名称 规格型号 设备数量 功率（KW） 使用范围
履带吊 400吨 1 / 吊装
履带吊安拆、
汽车吊 100吨 1 /
拼装
汽车吊 50吨 2 / 拼装
平板货车 30吨 1 / 倒运
高压无气喷涂机 26系列 3 12 喷涂
空压机 XF200 4 12 全场
二氧化碳气体保护焊
佳士NB-500C 20 24.3 全场
机
倒链 3T 20 校正
倒链 5T 10 校正
千斤顶 10T 10 校正
全站仪 索佳TC1800L 2套 测量
水准仪 AL132-C 2套 测量
焊接检验尺 HJC60 1套 检验
漆膜测厚仪 9C 1套 检验
用电计算公式：P=1.1K∑P 。
C
式中：P~计算用电量（KW）；
∑PC~全部施工动力用电设备额定用量之和；
K~全部施工动力用电设备同时使用系数，取0.75；
1.1~用电不均匀系数。
P=1.1KΣP C=1.1×0.75×（12×3+12×4+24.3×15）≈370KW
，配置2个
200KW的二级电箱。
22中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
第五章 施工工艺技术
5.1 总体安装思路

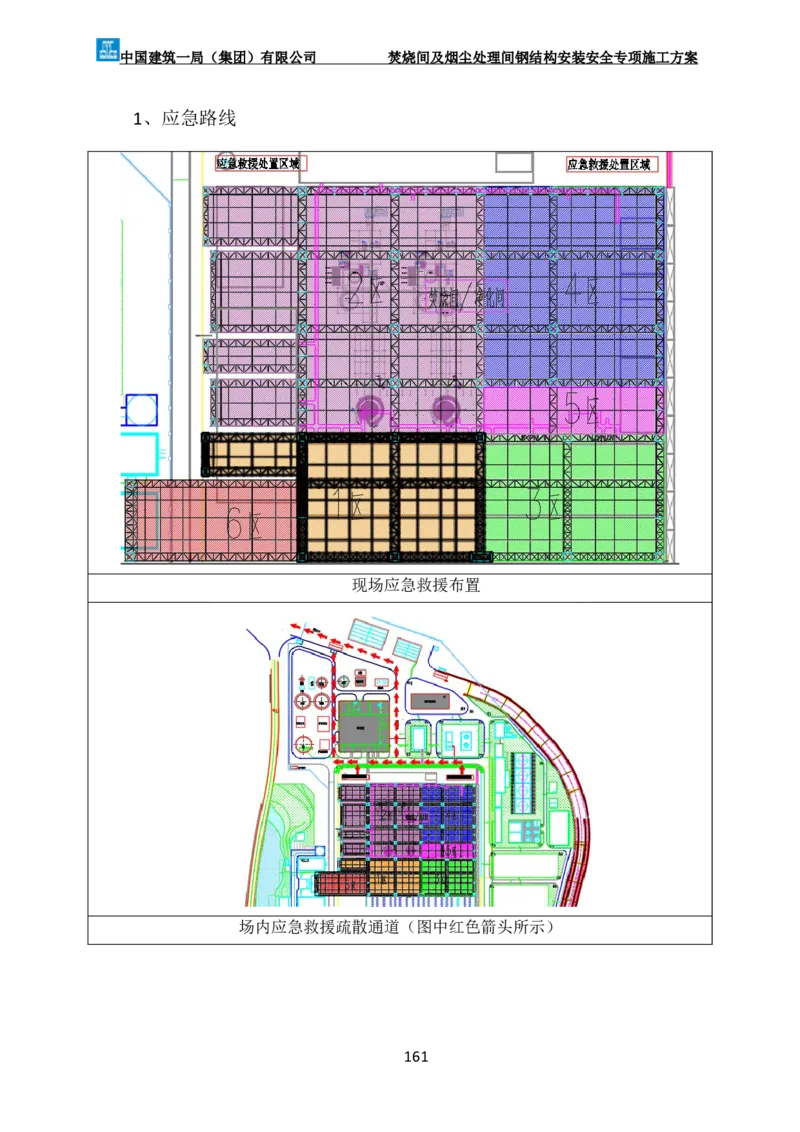

根据现场吊装机械起吊性能、吊装半径、设备施工时间、塔吊拆除时间以及现场
场地道路情况，将焚烧间/净化间分为1、2、3、4、5、6等六个施工区域，采用400t
履带吊（54m主臂60m副臂工况）、220t汽车吊、150t汽车吊、100t汽车吊、50汽车
吊、25t汽车吊、FHTT2000B/70m塔吊依次进行施工。

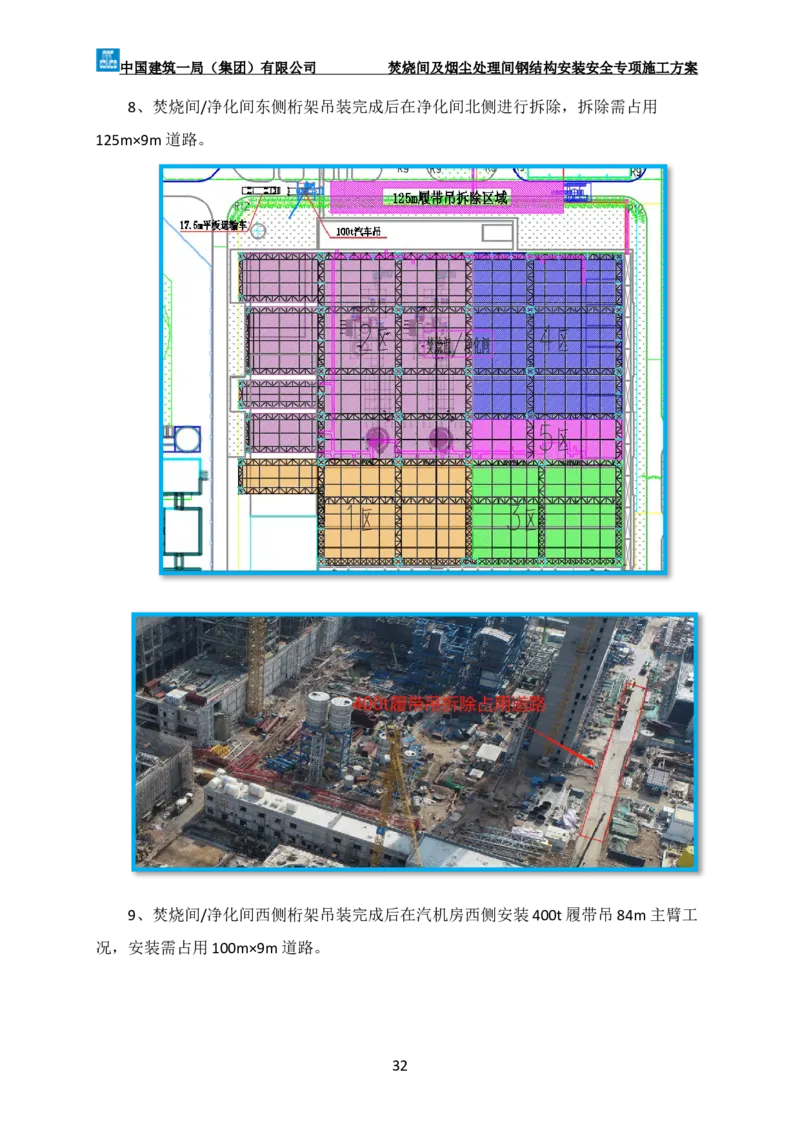

1、垃圾池屋面桁架吊装完成后，400t履带吊需拆除转场拼装。拆除时需占用垃圾
池、汽机房西侧道路，120m×9m。
23中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

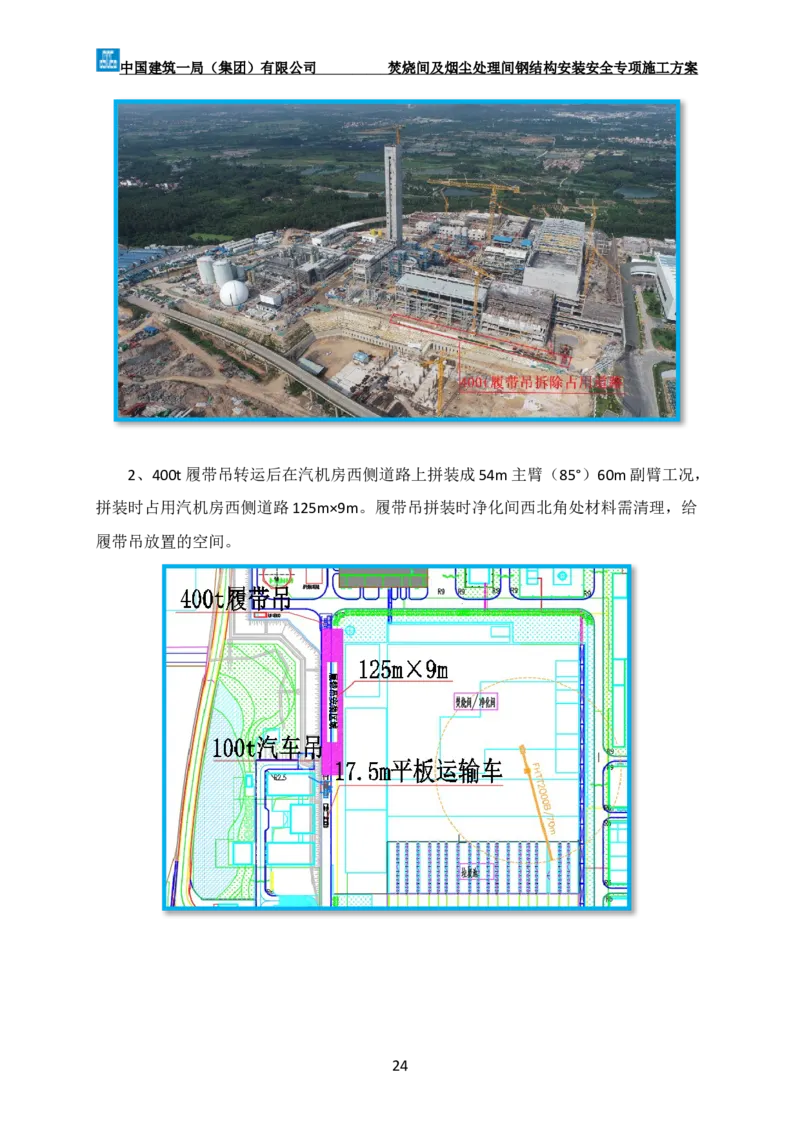

2、400t履带吊转运后在汽机房西侧道路上拼装成54m主臂（85°）60m副臂工况，
拼装时占用汽机房西侧道路125m×9m。履带吊拼装时净化间西北角处材料需清理，给
履带吊放置的空间。
24中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
3、400t履带吊拼装完成后由烟气净化间西北角驶入焚烧间吊装1区2区钢结构，
在400t履带吊施工2区时，塔吊空闲时及时插入吊装3区钢结构。
25中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
26中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
4、400t履带吊在施工1区2区时，分别在净化间西北角、北侧布置及垃圾池东侧
布置45m×9m的桁架拼装场地，分别采用1台50t汽车吊进行拼装。净化间西北角桁架
拼装区域处的钢筋加工场移开及周边材料进行清理；净化间北侧桁架拼装区域处的材
料进行清理并采用石粉进行场地平整，30m×5m零星材料堆场处材料清理。桁架拼装
场地占用时间。
27中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
28中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

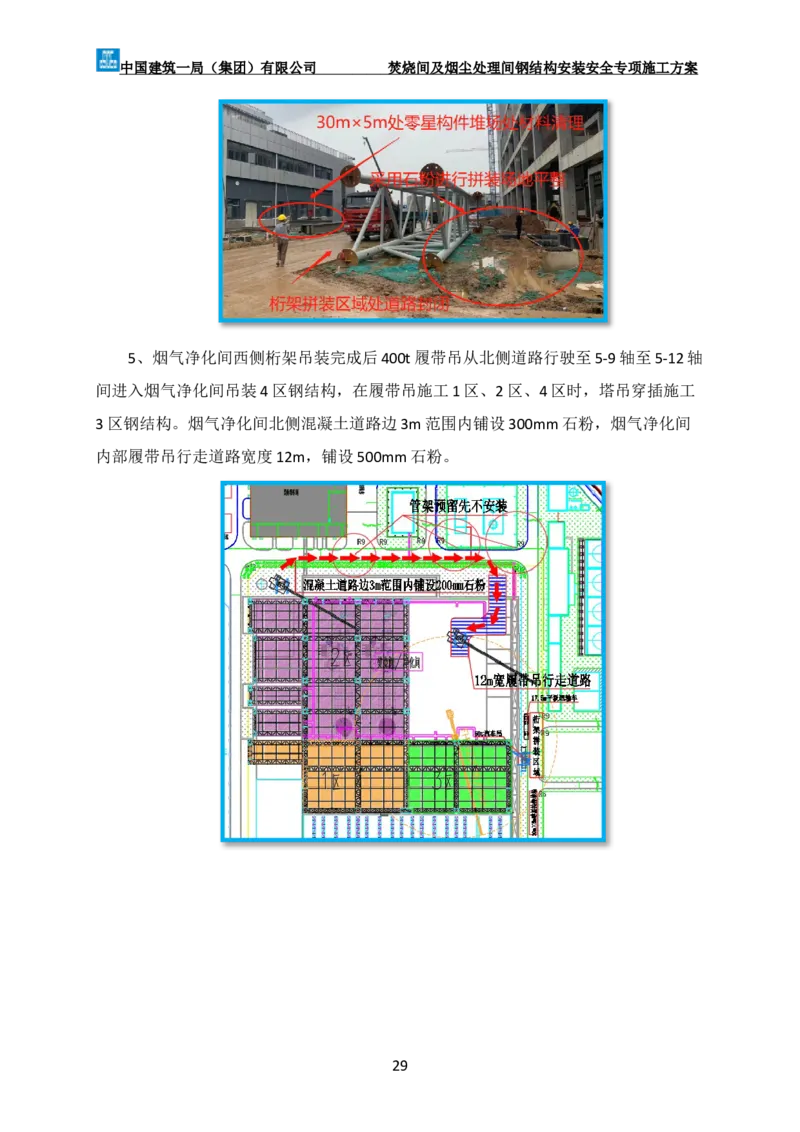

5、烟气净化间西侧桁架吊装完成后400t履带吊从北侧道路行驶至5-9轴至5-12轴
间进入烟气净化间吊装4区钢结构，在履带吊施工1区、2区、4区时，塔吊穿插施工
3区钢结构。烟气净化间北侧混凝土道路边3m范围内铺设300mm石粉，烟气净化间
内部履带吊行走道路宽度12m，铺设500mm石粉。
29中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
6、400t履带吊施工4区钢结构时，分别在焚烧间西侧及净化间北侧布置45m×9m
的桁架拼装区域，并在拼装区域旁设置零星构件堆场。
30中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

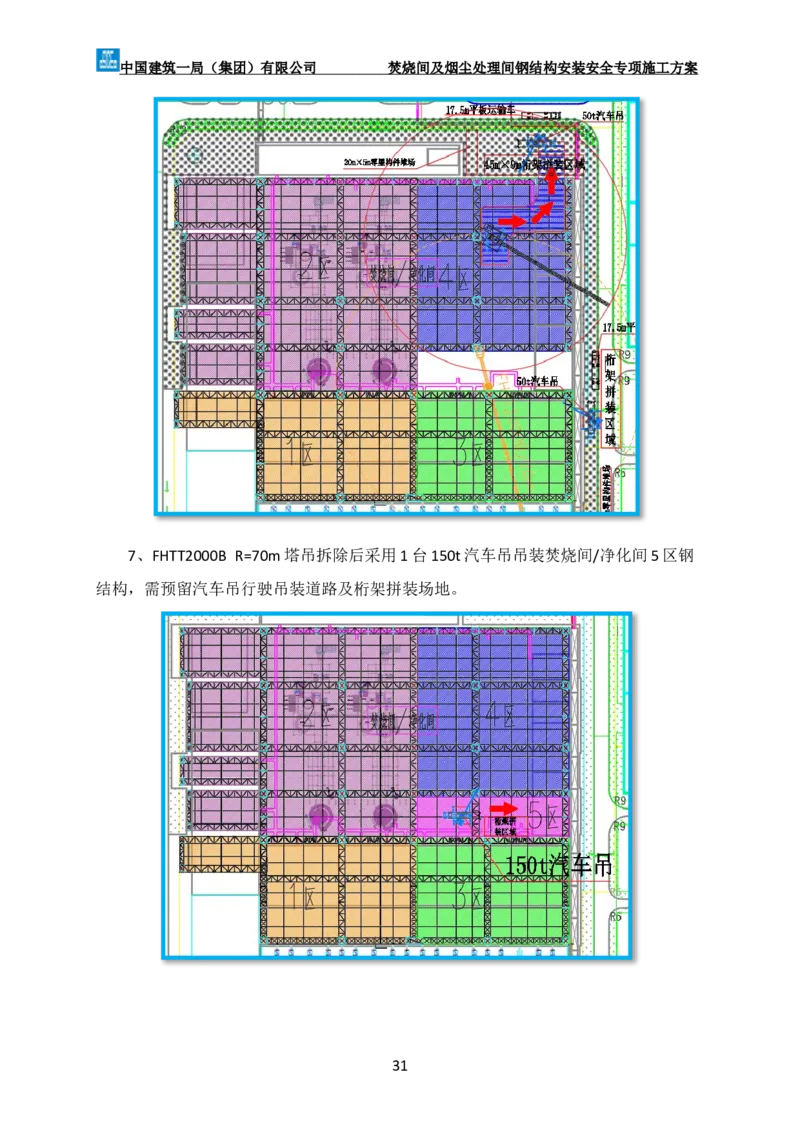

7、FHTT2000B R=70m塔吊拆除后采用1台150t汽车吊吊装焚烧间/净化间5区钢
结构，需预留汽车吊行驶吊装道路及桁架拼装场地。
31中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
8、焚烧间/净化间东侧桁架吊装完成后在净化间北侧进行拆除，拆除需占用
125m×9m道路。
9、焚烧间/净化间西侧桁架吊装完成后在汽机房西侧安装400t履带吊84m主臂工
况，安装需占用100m×9m道路。
32中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
10、采用400t履带吊84m主臂工况安装6区钢结构，次桁架安装时预留履带吊退
出空档，采用1台220t汽车吊补齐次桁架。
5.2 总体施工顺序流程

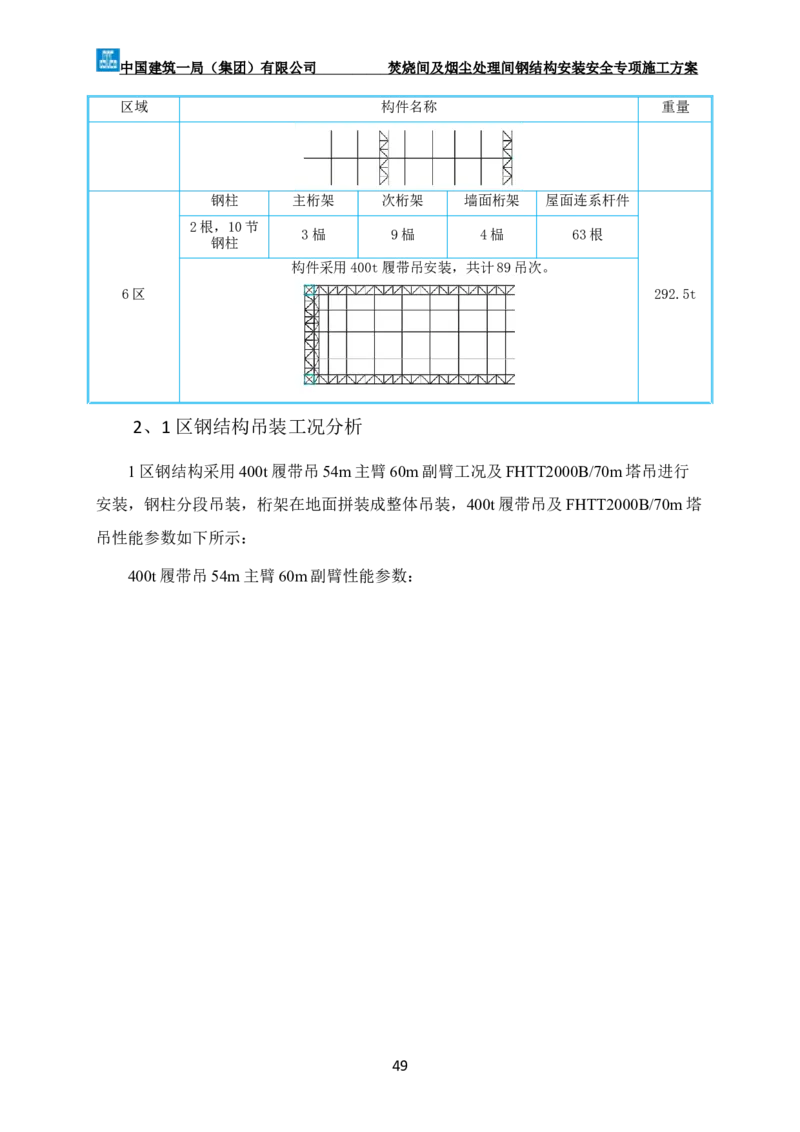

步骤 示意图 说明
33中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

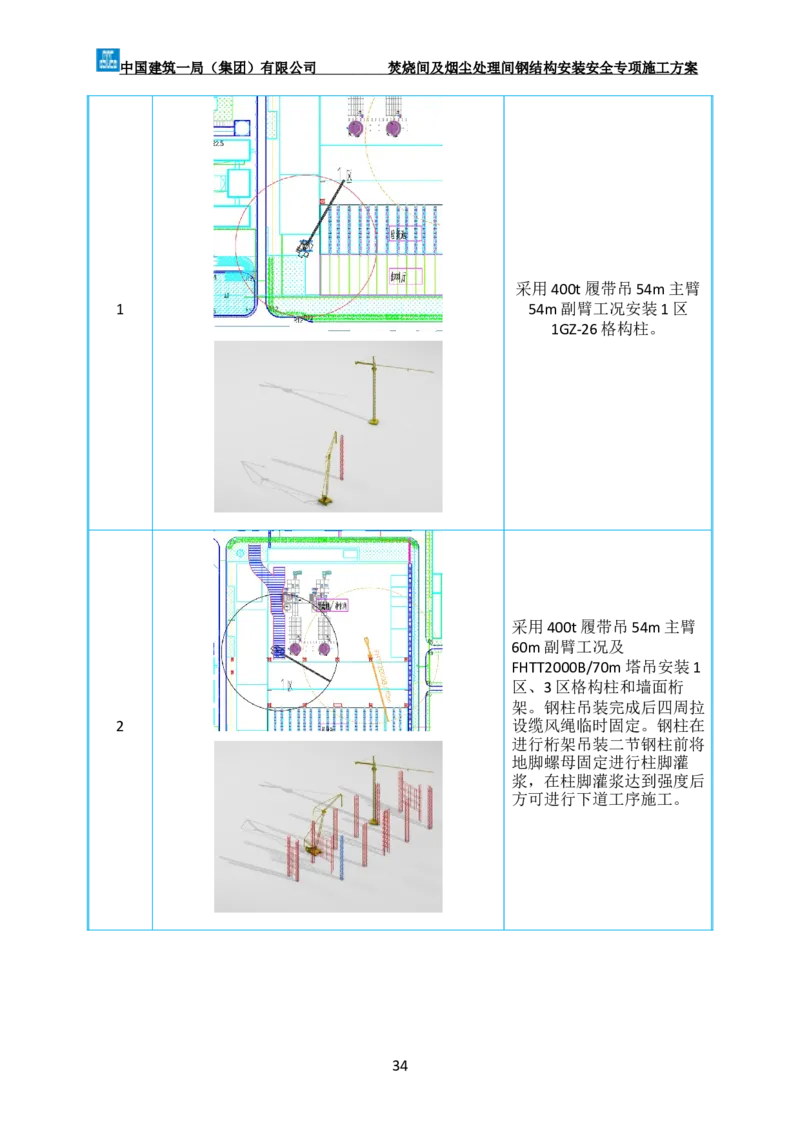

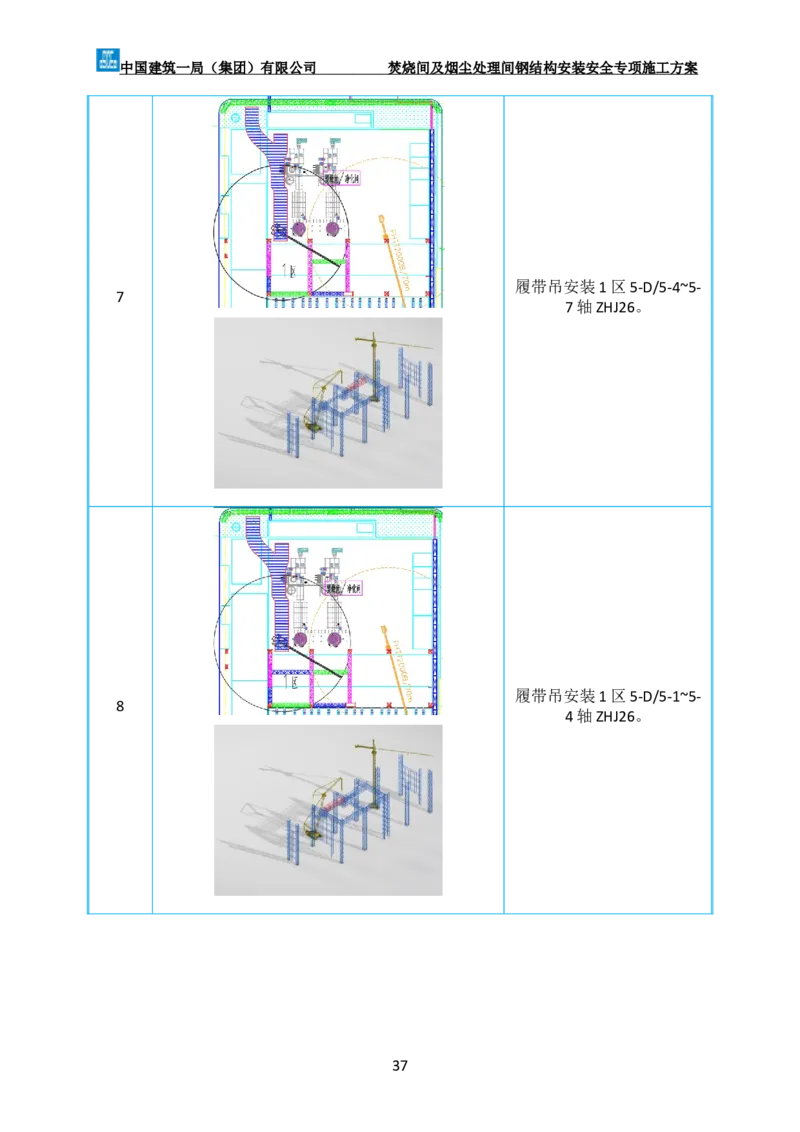

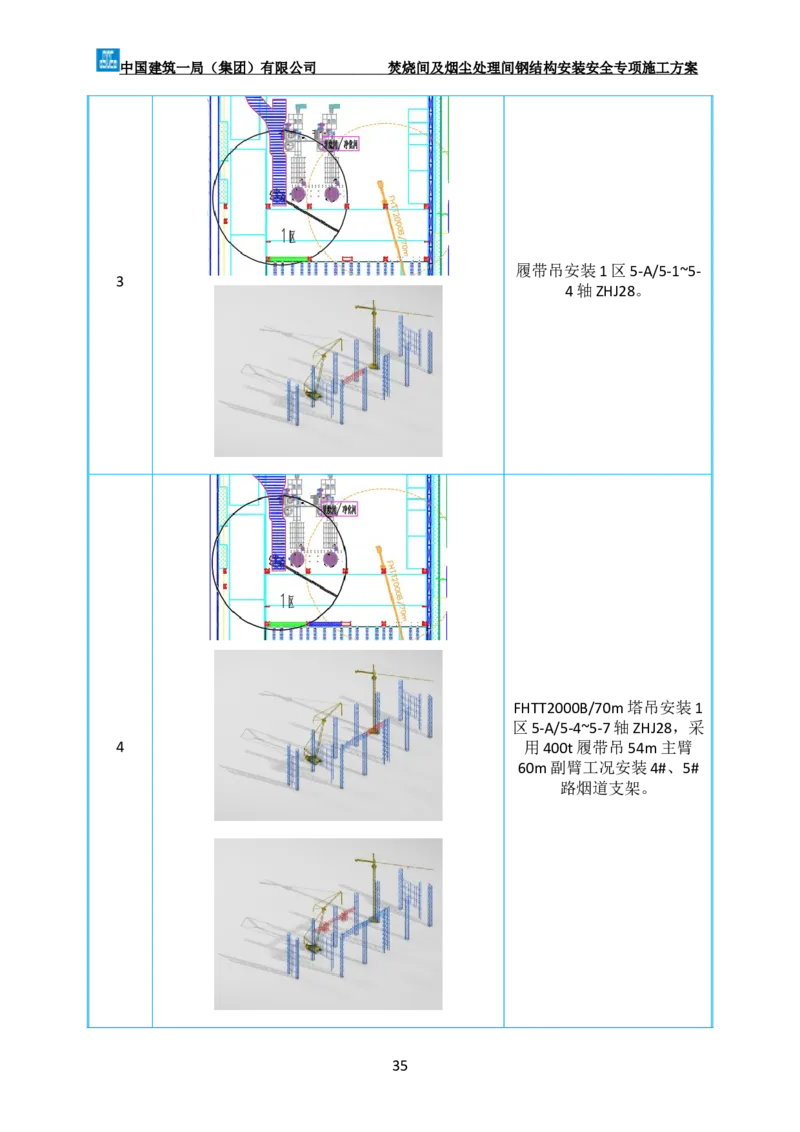

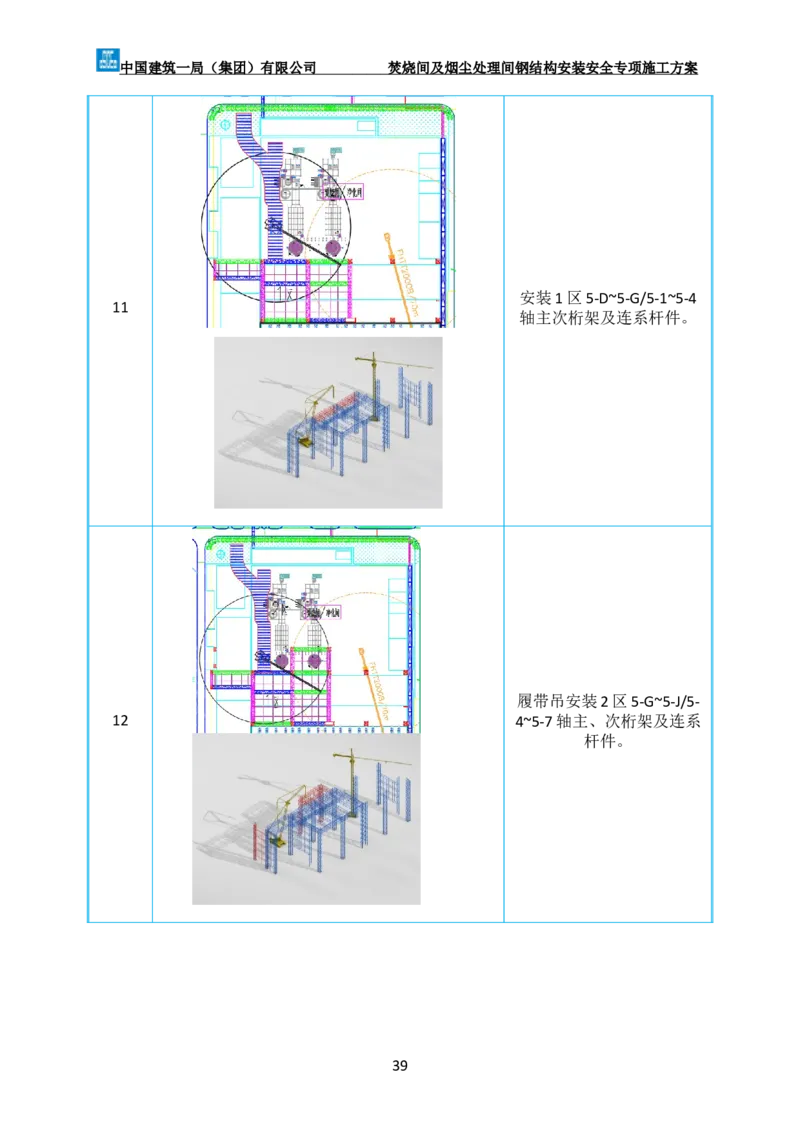

采用400t履带吊54m主臂
1 54m副臂工况安装1区
1GZ-26格构柱。
采用400t履带吊54m主臂
60m副臂工况及
FHTT2000B/70m塔吊安装1
区、3区格构柱和墙面桁
架。钢柱吊装完成后四周拉
2 设缆风绳临时固定。钢柱在
进行桁架吊装二节钢柱前将
地脚螺母固定进行柱脚灌
浆，在柱脚灌浆达到强度后
方可进行下道工序施工。
34中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

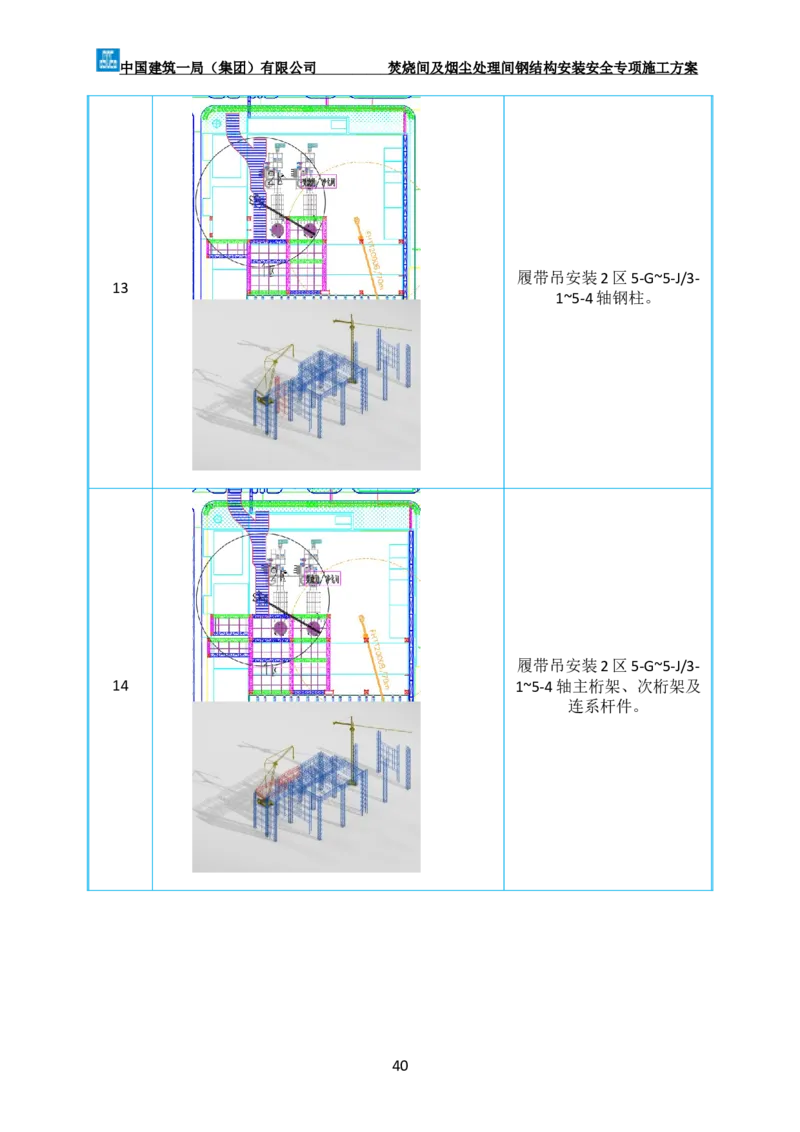

履带吊安装1区5-A/5-1~5-
3
4轴ZHJ28。
FHTT2000B/70m塔吊安装1
区5-A/5-4~5-7轴ZHJ28，采
4 用400t履带吊54m主臂
60m副臂工况安装4#、5#
路烟道支架。
35中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
采用400t履带吊54m主臂
60m副臂工况安装1区5-
5 A~5-G/5-1轴ZHJ11，
FHTT2000B/70m塔吊安装
5-A~5-G/5-7轴ZHJ13。
履带吊安装1区5-A~5-G/5-
6
4轴ZHJ12。
36中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

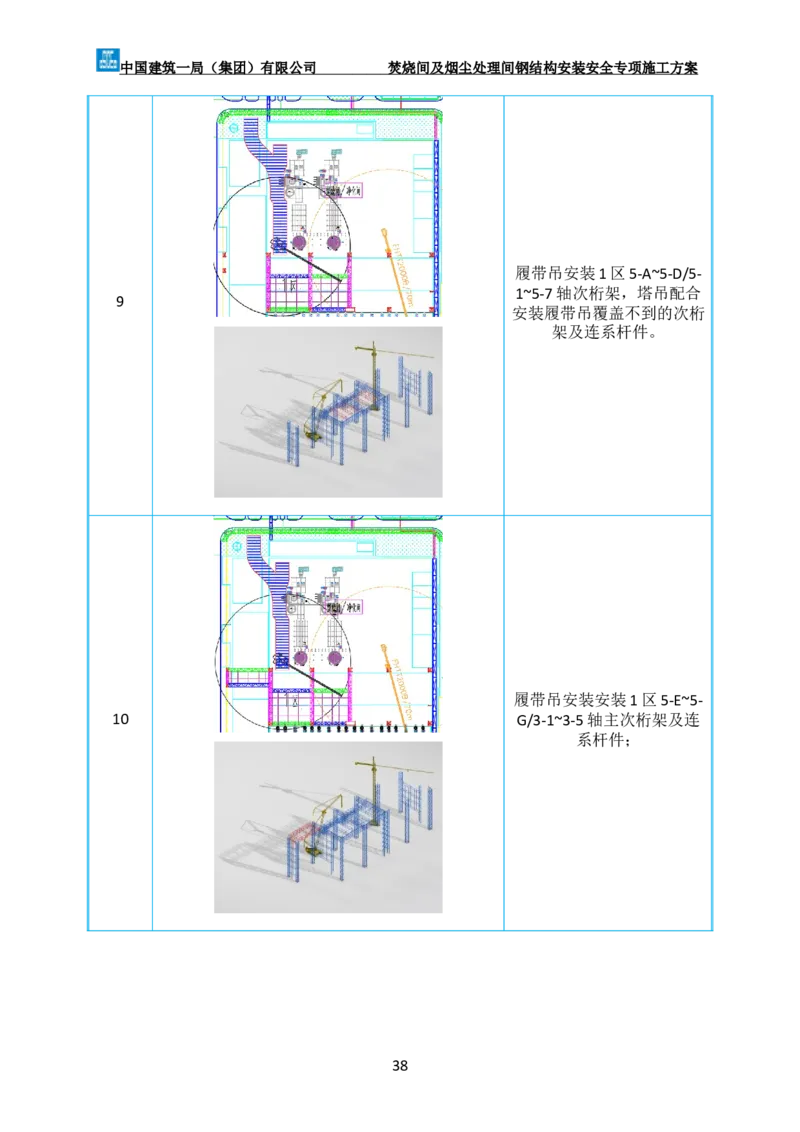

履带吊安装1区5-D/5-4~5-
7
7轴ZHJ26。
履带吊安装1区5-D/5-1~5-
8
4轴ZHJ26。
37中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
履带吊安装1区5-A~5-D/5-
1~5-7轴次桁架，塔吊配合
9
安装履带吊覆盖不到的次桁
架及连系杆件。
履带吊安装安装1区5-E~5-
10 G/3-1~3-5轴主次桁架及连
系杆件；
38中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
安装1区5-D~5-G/5-1~5-4
11
轴主次桁架及连系杆件。
履带吊安装2区5-G~5-J/5-
12 4~5-7轴主、次桁架及连系
杆件。
39中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
履带吊安装2区5-G~5-J/3-
13
1~5-4轴钢柱。
履带吊安装2区5-G~5-J/3-
14 1~5-4轴主桁架、次桁架及
连系杆件。
40中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
履带吊安装2区5-J~5-L/5-
15 4~5-7轴主桁架、次桁架及
连系杆件。
履带吊安装2区5-J~5-L/3-
16 1~5-4轴钢柱、主桁架、次
桁架及连系杆件。
41中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
履带吊安装2区5-N~5-Q/5-
17 4~5-7轴钢柱、主桁架、次
桁架及连系杆件。
履带吊安装2区5-L~5-N/5-
4~5-7轴主桁架、次桁架及
18 连系杆件，其中ZHJ3主桁
架采用FHTT2000B/70m塔
吊安装。
42中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

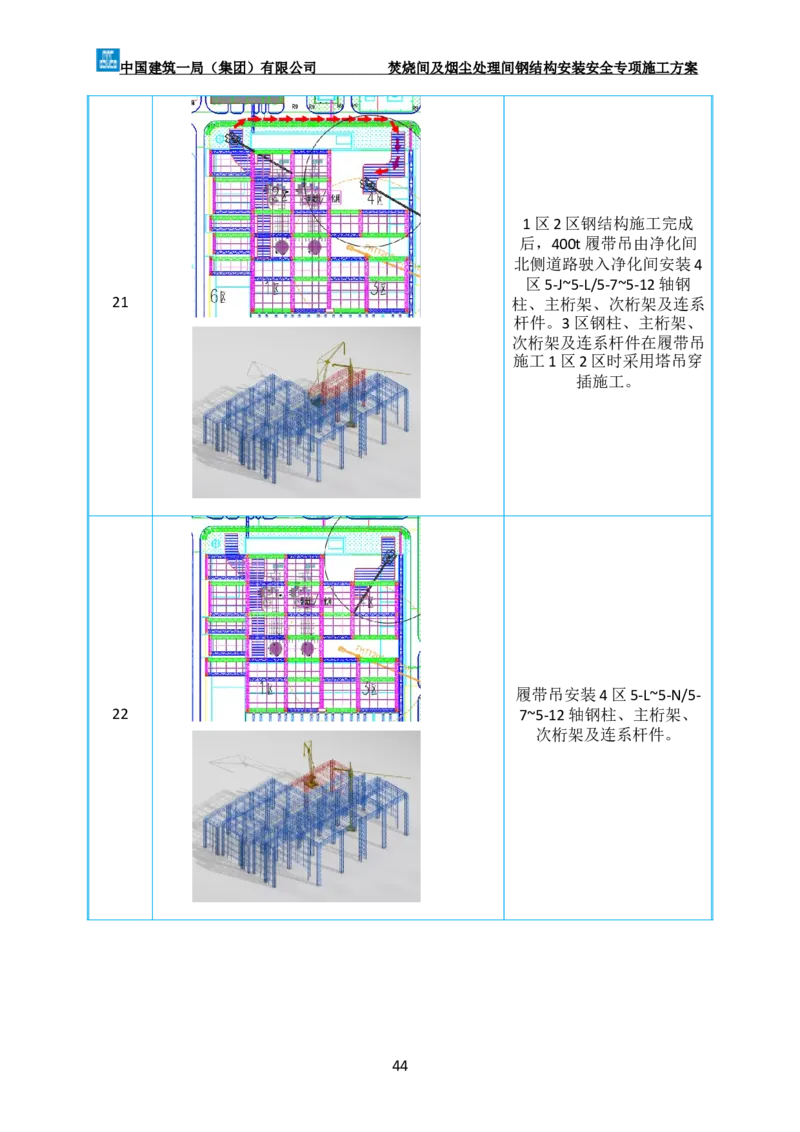

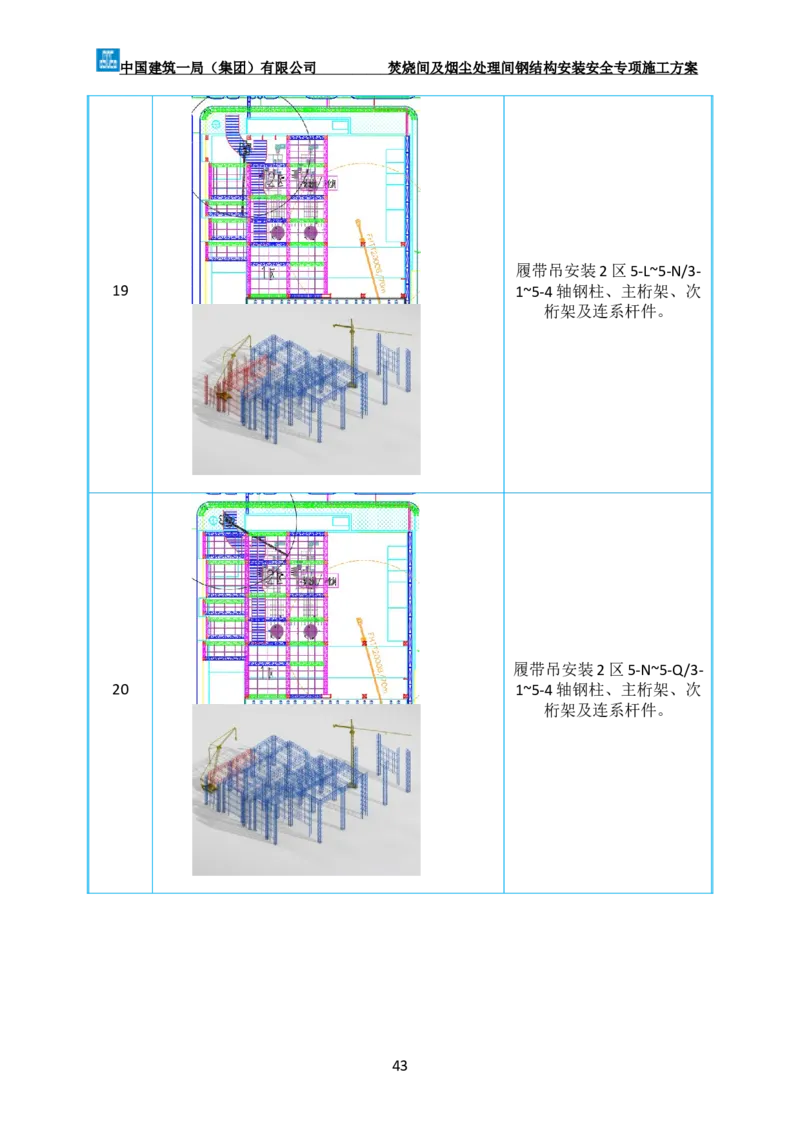

履带吊安装2区5-L~5-N/3-
19 1~5-4轴钢柱、主桁架、次
桁架及连系杆件。
履带吊安装2区5-N~5-Q/3-
20 1~5-4轴钢柱、主桁架、次
桁架及连系杆件。
43中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
1区2区钢结构施工完成
后，400t履带吊由净化间
北侧道路驶入净化间安装4
区5-J~5-L/5-7~5-12轴钢
21 柱、主桁架、次桁架及连系
杆件。3区钢柱、主桁架、
次桁架及连系杆件在履带吊
施工1区2区时采用塔吊穿
插施工。
履带吊安装4区5-L~5-N/5-
22 7~5-12轴钢柱、主桁架、
次桁架及连系杆件。
44中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
履带吊安装4区5-N~5-Q/5-
23 7~5-12轴钢柱、主桁架、
次桁架及连系杆件。
塔吊拆除后采用1台150t
汽车吊安装5区5-G~5-J/5-
24
7~5-12轴主桁架、次桁架
及连系杆件。
45中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
采用400t履带吊84m主臂
工况安装6区5-N-5-Q/5-
7~5-12轴主桁架、次桁
25 架、连系杆件。安装次桁架
时预留履带吊退出空档，采
用1台220t汽车吊补齐次
桁架及连系杆件。
46中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
5.3 吊次分析及吊装工况分析
1、吊次分析

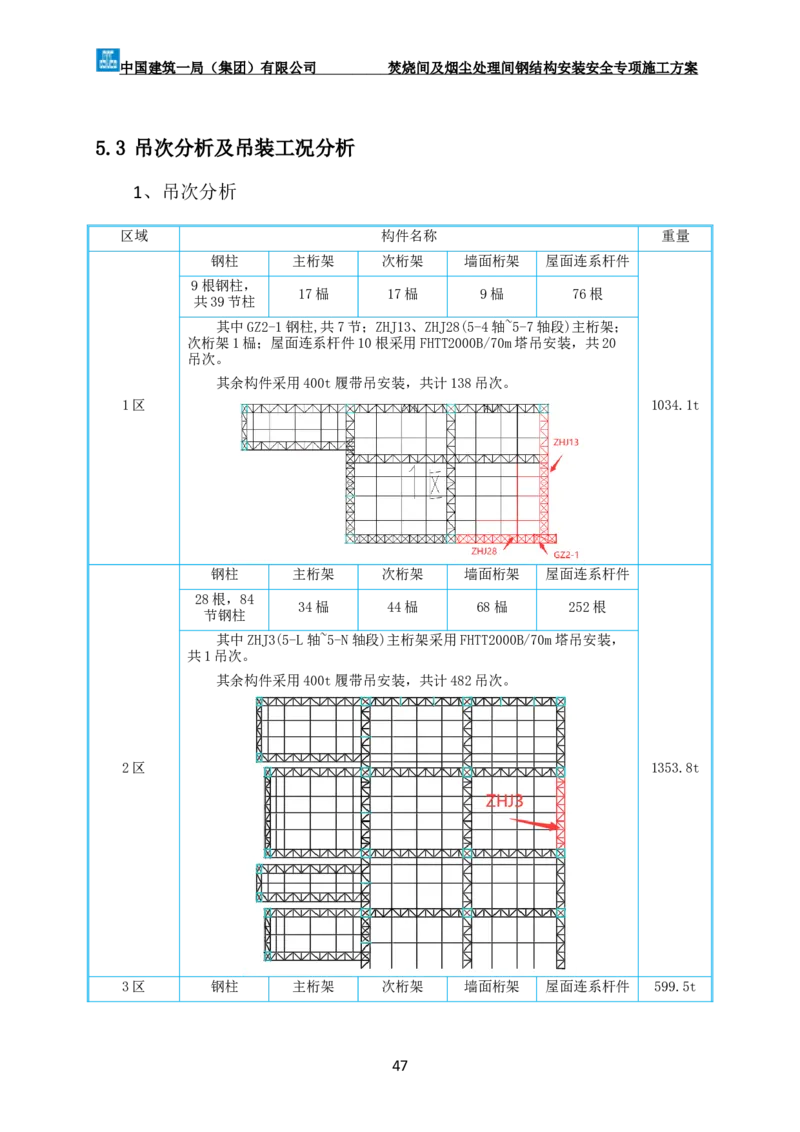

区域 构件名称 重量
钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件
9根钢柱，
17榀 17榀 9榀 76根
共39节柱
其中GZ2-1钢柱,共7节；ZHJ13、ZHJ28(5-4轴~5-7轴段)主桁架；
次桁架1榀；屋面连系杆件10根采用FHTT2000B/70m塔吊安装，共20
吊次。
其余构件采用400t履带吊安装，共计138吊次。
1区 1034.1t
钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件
28根，84
34榀 44榀 68榀 252根
节钢柱
其中ZHJ3(5-L轴~5-N轴段)主桁架采用FHTT2000B/70m塔吊安装，
共1吊次。
其余构件采用400t履带吊安装，共计482吊次。
2区 1353.8t
3区 钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件 599.5t
47中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
区域 构件名称 重量
5根，20节
13榀 12榀 4榀 64根
钢柱
构件采用FHTT2000B/70m塔吊安装，共113吊次。
钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件
15根，45
16榀 18榀 23榀 128根
节钢柱
构件采用400t履带吊及100t汽车吊安装，共计230吊次。
4区 742.8t
钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件
1根，3节
5区 2榀 6榀 10榀 16根 63.4t
钢柱
构件采用150t汽车吊安装，共计37吊次。
48中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
区域 构件名称 重量
钢柱 主桁架 次桁架 墙面桁架 屋面连系杆件
2根，10节
3榀 9榀 4榀 63根
钢柱
构件采用400t履带吊安装，共计89吊次。
6区 292.5t
2、1区钢结构吊装工况分析
1区钢结构采用400t履带吊54m主臂60m副臂工况及FHTT2000B/70m塔吊进行
安装，钢柱分段吊装，桁架在地面拼装成整体吊装，400t履带吊及FHTT2000B/70m塔
吊性能参数如下所示：

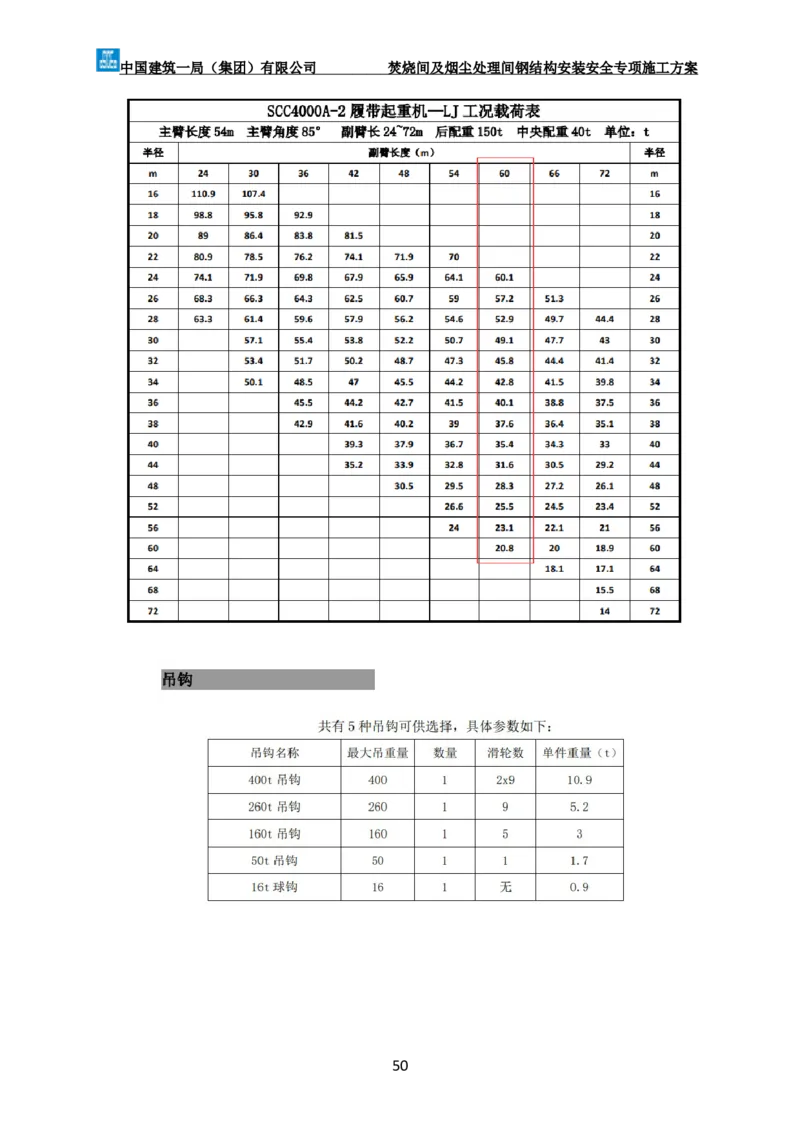

400t履带吊54m主臂60m副臂性能参数：
49中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
50中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

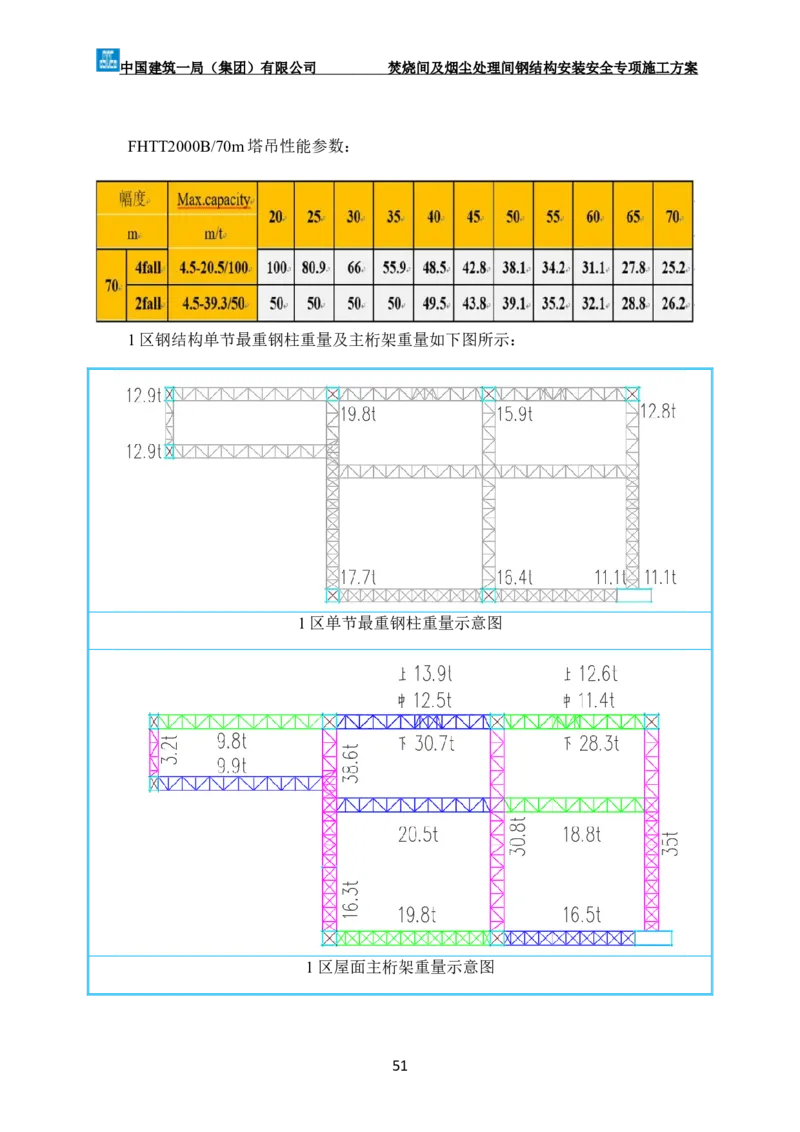

FHTT2000B/70m塔吊性能参数：
1区钢结构单节最重钢柱重量及主桁架重量如下图所示：

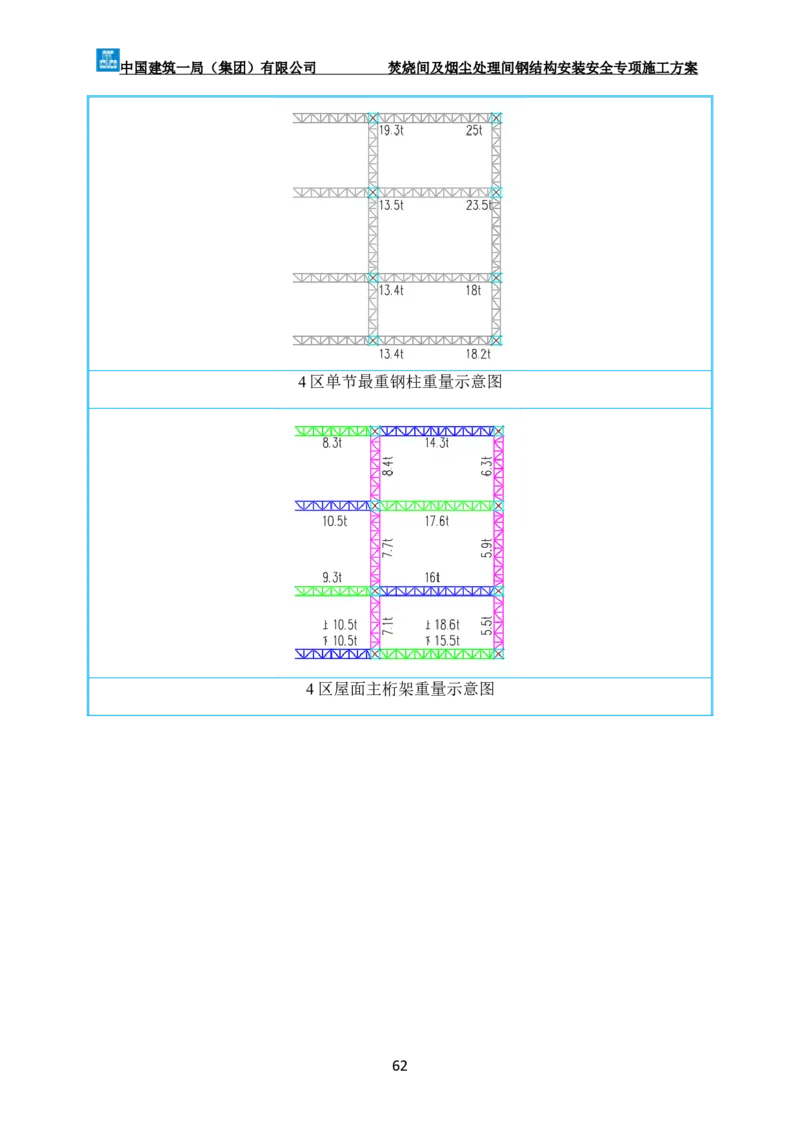

1区单节最重钢柱重量示意图
1区屋面主桁架重量示意图
51中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
GZ1-26钢柱重17.7t，考虑400t履带吊采用50t，吊钩、钢丝绳、安全防护措施
2t，采用400t履带吊54m主臂60m副臂工况站垃圾池西侧吊装，吊装半径37.5m，钢
柱顶标高60.8m，履带吊在38m半径内可吊重37.6t＞19.7t，动力系数1.9，满足吊装需
求。

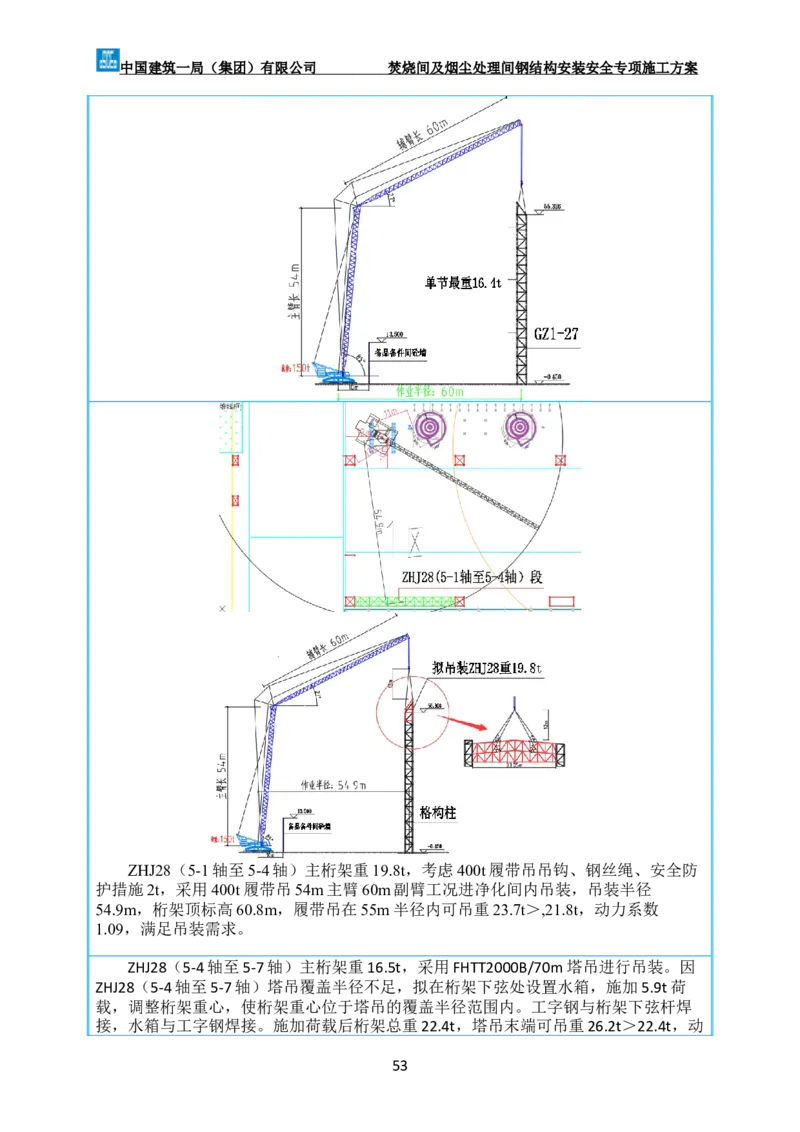

最不利工况GZ1-27钢柱重16.4t，考虑400t履带吊吊钩、钢丝绳、安全防护措施
2t，采用400t履带吊54m主臂60m副臂工况进净化间内吊装，吊装半径60m，钢柱顶
标高60.8m，履带吊在60m半径内可吊重20.8t＞18.4t，动力系数1.13，满足吊装需
求。
GZ2-1钢柱采用FHTT2000B/70m塔吊吊装，吊装半径64.5m，钢柱顶标高
60.8m，FHTT2000B/70m塔吊在65m半径内可吊重28.8t＞11.1t，动力系数2.59，满足
吊装需求。
52中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
ZHJ28（5-1轴至5-4轴）主桁架重19.8t，考虑400t履带吊吊钩、钢丝绳、安全防
护措施2t，采用400t履带吊54m主臂60m副臂工况进净化间内吊装，吊装半径
54.9m，桁架顶标高60.8m，履带吊在55m半径内可吊重23.7t＞,21.8t，动力系数
1.09，满足吊装需求。
ZHJ28（5-4轴至5-7轴）主桁架重16.5t，采用FHTT2000B/70m塔吊进行吊装。因
ZHJ28（5-4轴至5-7轴）塔吊覆盖半径不足，拟在桁架下弦处设置水箱，施加5.9t荷
载，调整桁架重心，使桁架重心位于塔吊的覆盖半径范围内。工字钢与桁架下弦杆焊
接，水箱与工字钢焊接。施加荷载后桁架总重22.4t，塔吊末端可吊重26.2t＞22.4t，动
53中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
力系数1.17，满足吊装需求。
ZHJ13主桁架重35t，采用FHTT2000B/70m塔吊吊装，最大吊装半径54.5m，
FHTT2000B/70m塔吊在55m半径内可吊重35.2t，吊重余量过小，采用100t汽车吊转
运至FHTT2000B/70m塔吊的50m半径范围内，FHTT2000B/70m塔吊在50m半径内可
吊重39.1t＞35t，动力系数1.12，满足吊装需求。
54中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
ZHJ12主桁架重30.8t，考虑400t履带吊吊钩、钢丝绳、安全防护措施2t，采用
400t履带吊54m主臂60m副臂工况进净化间内吊装，吊装半径40m，桁架顶标高
59.896m，履带吊在40m半径内可吊重35.4t＞32.8t，动力系数1.08，满足吊装需求。
55中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
1区其他桁架重量或工作半径较小，400t履带吊54m主臂60m副臂工况可以满足
吊装需求。
ZHJ26（5-4轴至5-7轴段）主桁架最重28.3t，考虑400t履带吊吊钩、钢丝绳、安
全防护措施2t，采用400t履带吊54m主臂60m副臂工况进净化间内吊装，吊装半径
40m，履带吊在40m半径内可吊重35.4t＞30.3t，动力系数1.17，满足吊装需求。
56中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

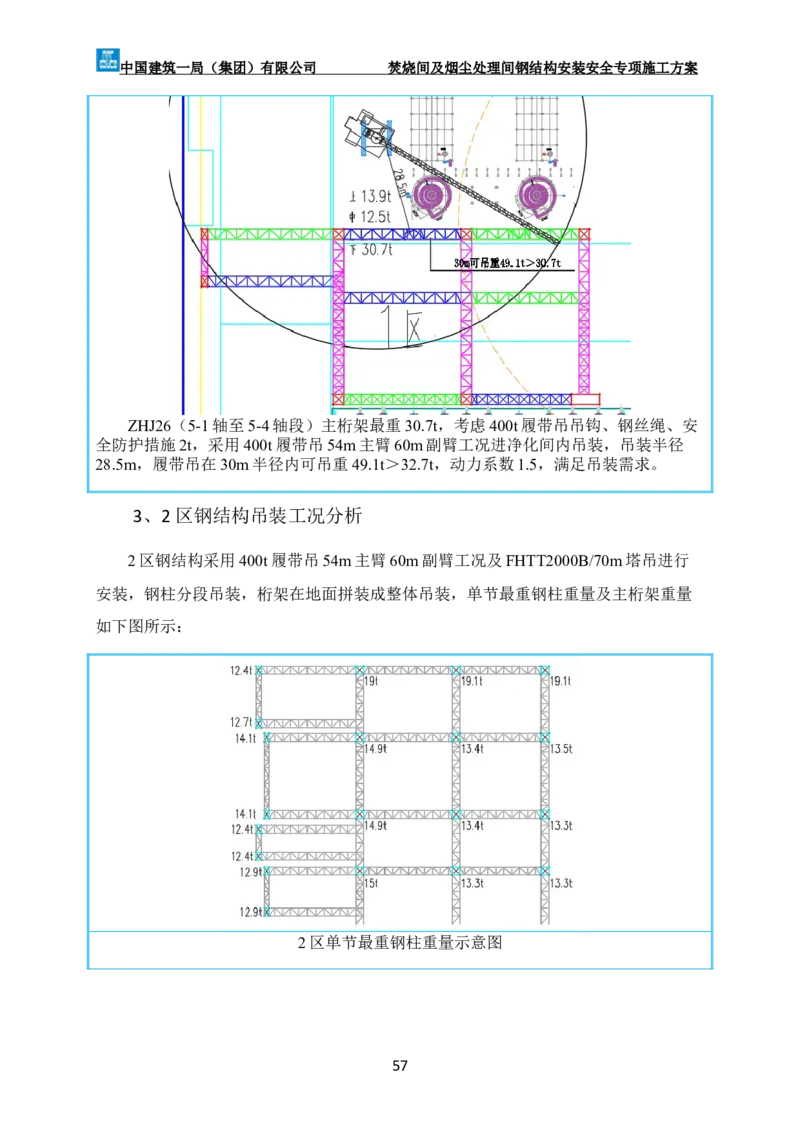

ZHJ26（5-1轴至5-4轴段）主桁架最重30.7t，考虑400t履带吊吊钩、钢丝绳、安
全防护措施2t，采用400t履带吊54m主臂60m副臂工况进净化间内吊装，吊装半径
28.5m，履带吊在30m半径内可吊重49.1t＞32.7t，动力系数1.5，满足吊装需求。

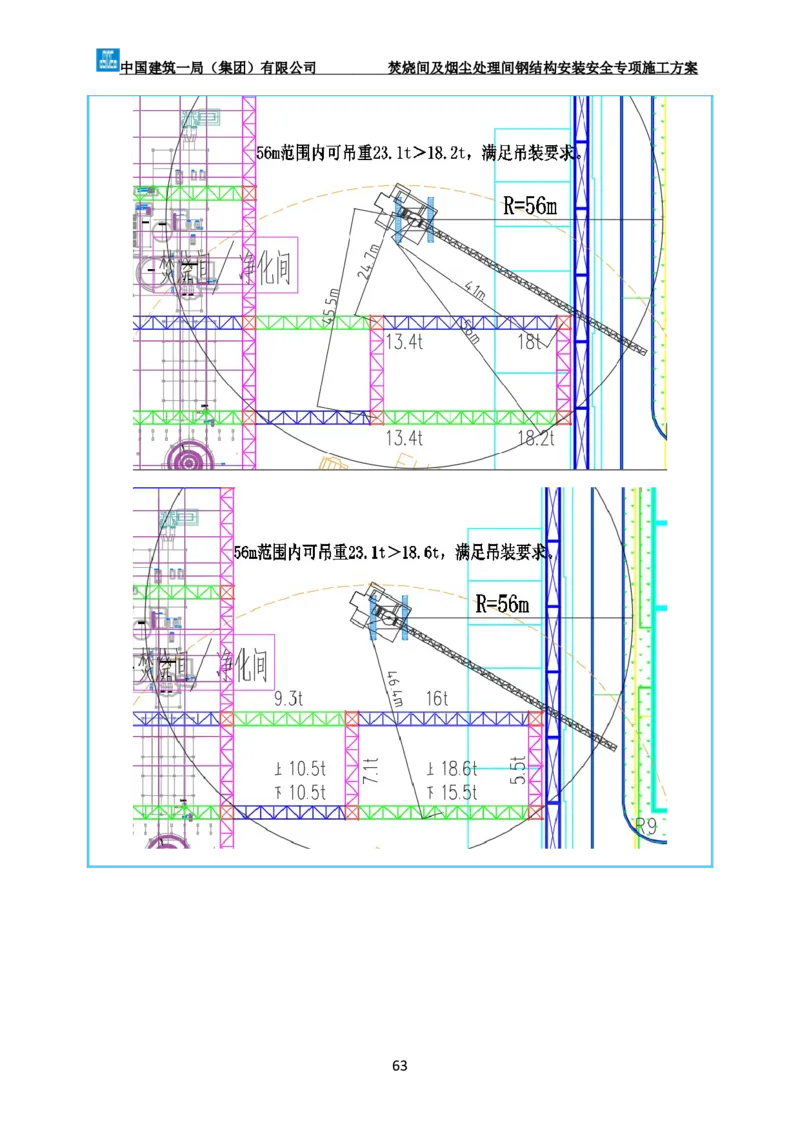

3、2区钢结构吊装工况分析
2区钢结构采用400t履带吊54m主臂60m副臂工况及FHTT2000B/70m塔吊进行
安装，钢柱分段吊装，桁架在地面拼装成整体吊装，单节最重钢柱重量及主桁架重量
如下图所示：
2区单节最重钢柱重量示意图
57中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2区屋面主桁架重量示意图
58中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

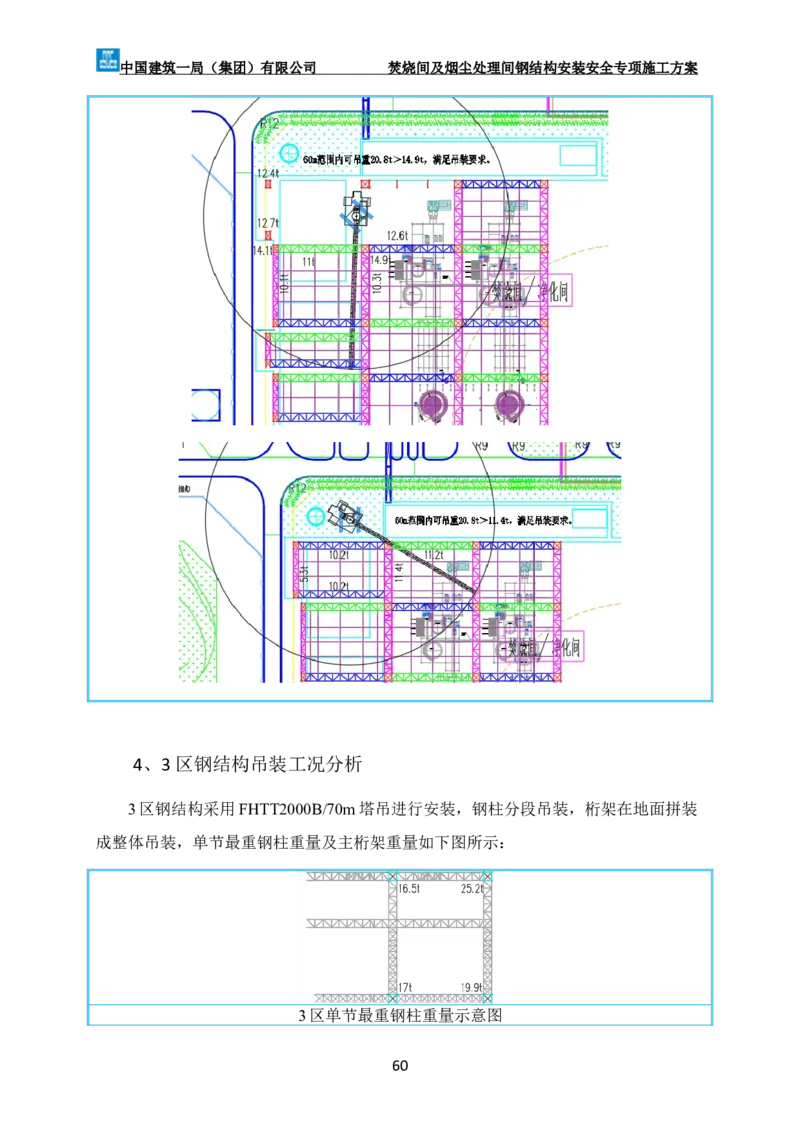

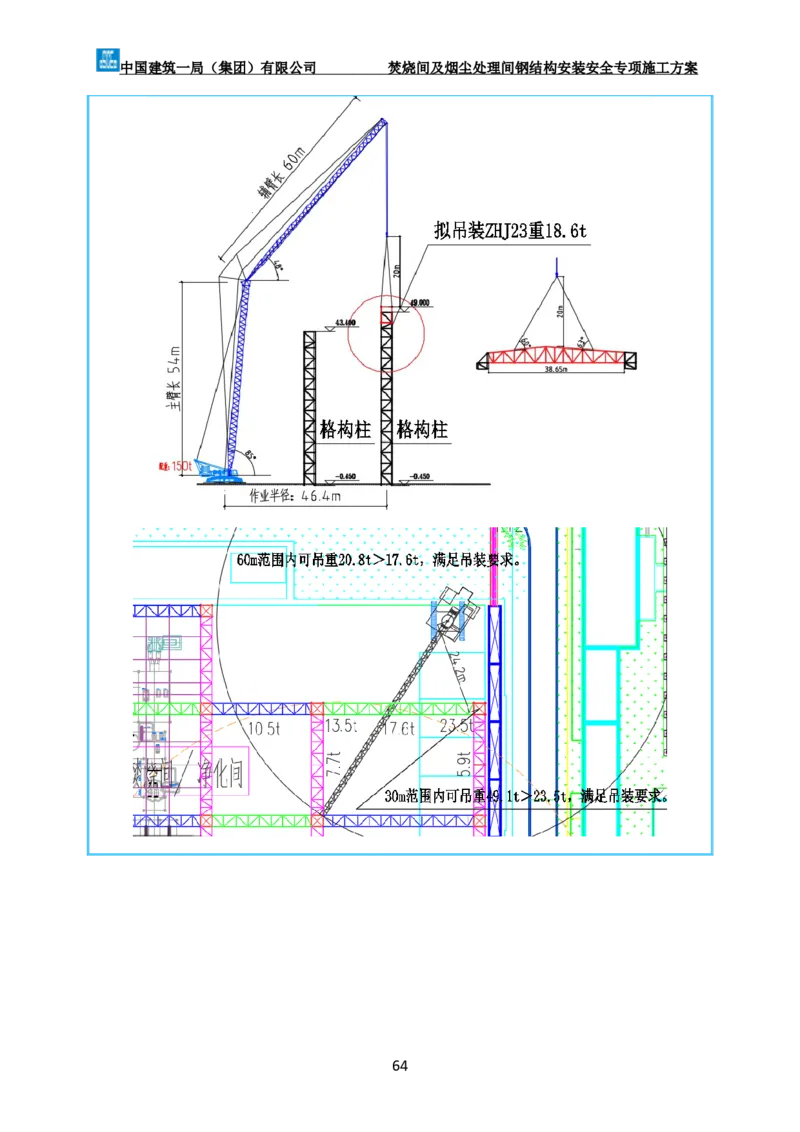

59中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
4、3区钢结构吊装工况分析
3区钢结构采用FHTT2000B/70m塔吊进行安装，钢柱分段吊装，桁架在地面拼装
成整体吊装，单节最重钢柱重量及主桁架重量如下图所示：
3区单节最重钢柱重量示意图
60中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

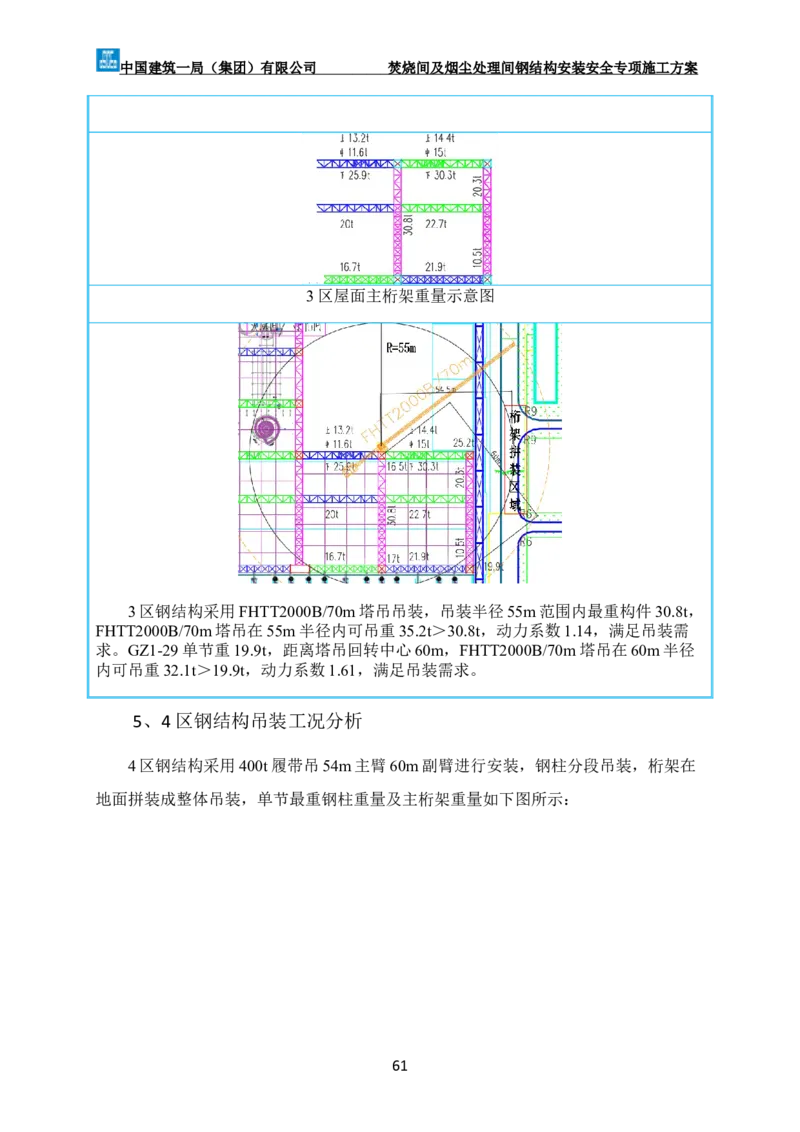

3区屋面主桁架重量示意图
3区钢结构采用FHTT2000B/70m塔吊吊装，吊装半径55m范围内最重构件30.8t，
FHTT2000B/70m塔吊在55m半径内可吊重35.2t＞30.8t，动力系数1.14，满足吊装需
求。GZ1-29单节重19.9t，距离塔吊回转中心60m，FHTT2000B/70m塔吊在60m半径
内可吊重32.1t＞19.9t，动力系数1.61，满足吊装需求。
5、4区钢结构吊装工况分析
4区钢结构采用400t履带吊54m主臂60m副臂进行安装，钢柱分段吊装，桁架在
地面拼装成整体吊装，单节最重钢柱重量及主桁架重量如下图所示：
61中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
4区单节最重钢柱重量示意图
4区屋面主桁架重量示意图
62中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
63中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
64中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
6、5区钢结构吊装工况分析
5区钢结构采用150t汽车吊进行安装，桁架在地面拼装成整体吊装，主桁架重量
如下图所示：

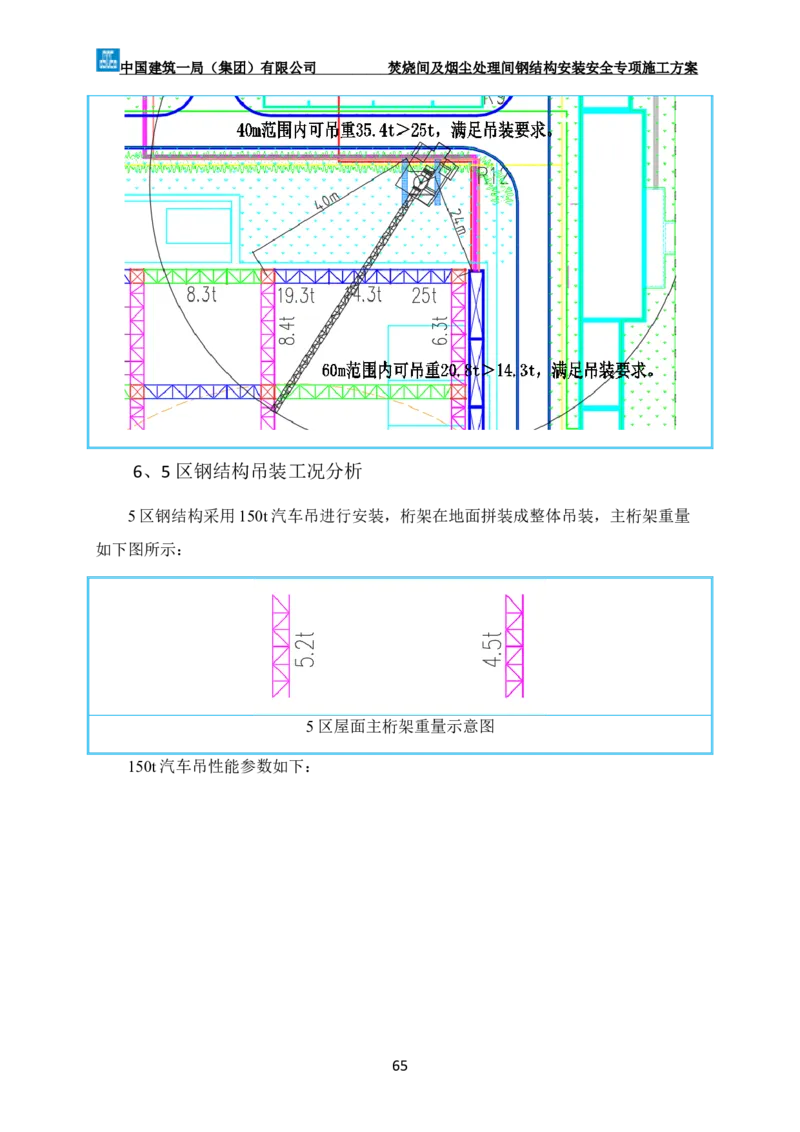

5区屋面主桁架重量示意图

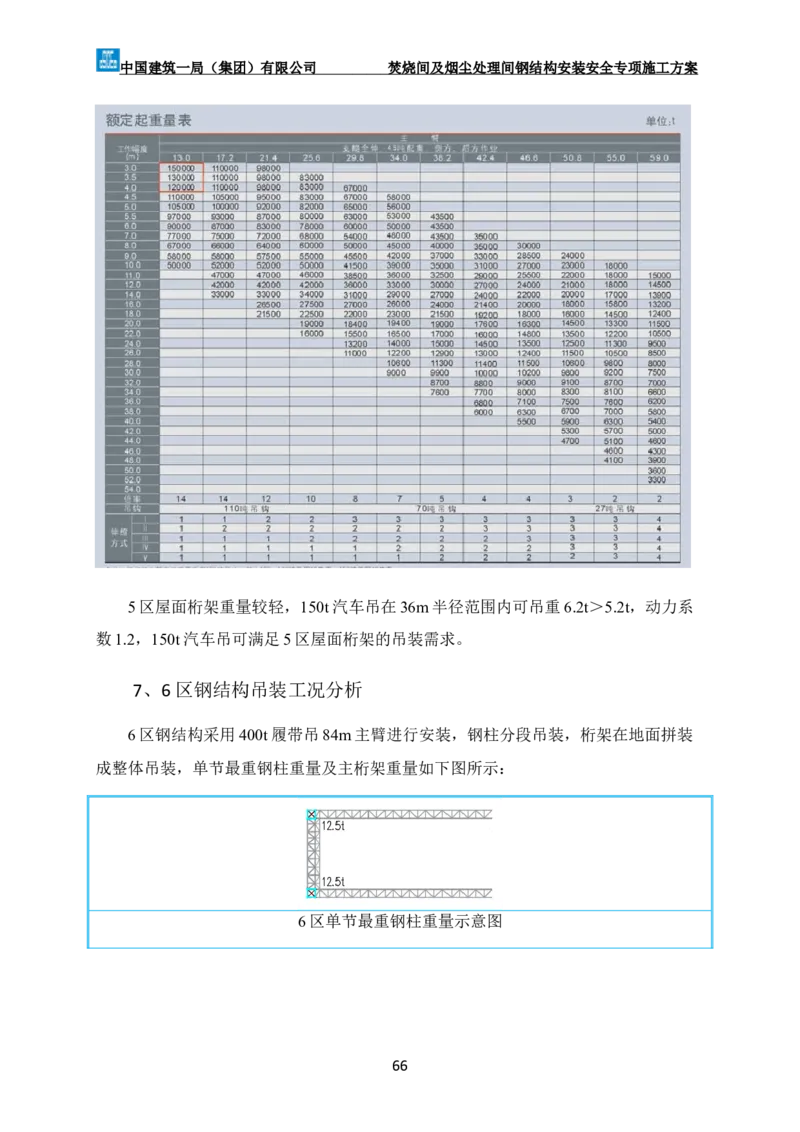

150t汽车吊性能参数如下：
65中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
5区屋面桁架重量较轻，150t汽车吊在36m半径范围内可吊重6.2t＞5.2t，动力系
数1.2，150t汽车吊可满足5区屋面桁架的吊装需求。

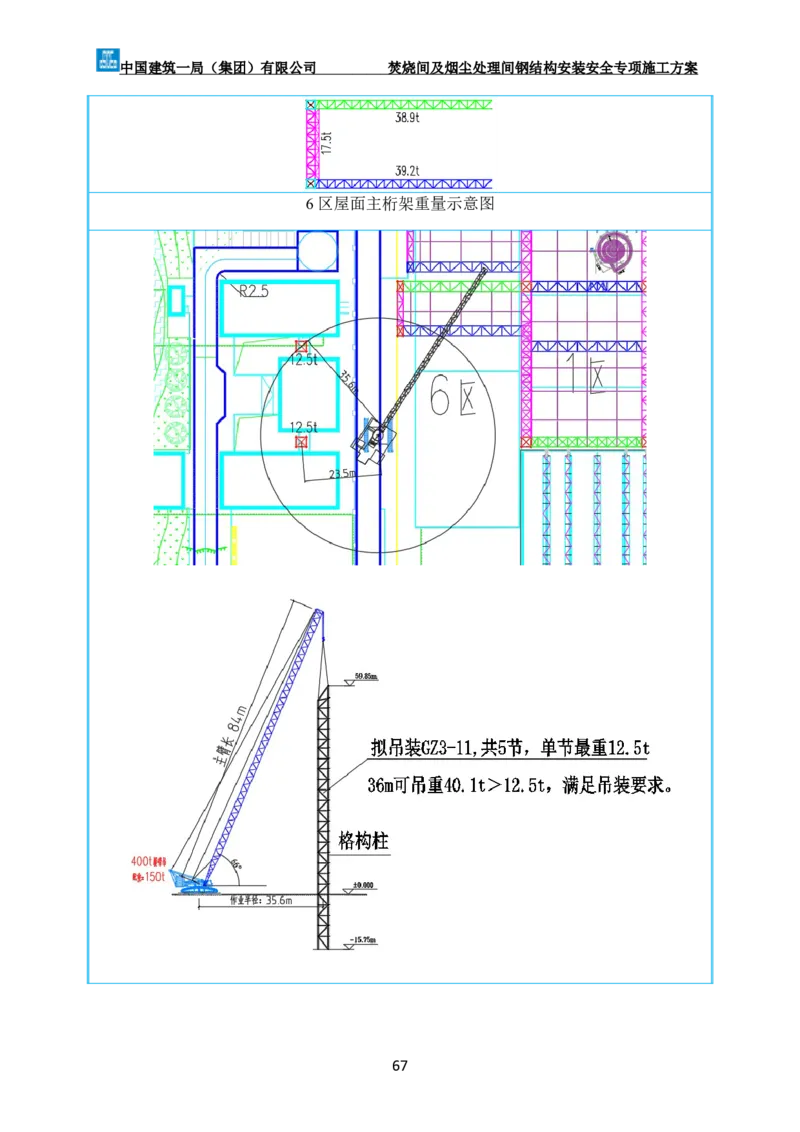

7、6区钢结构吊装工况分析
6区钢结构采用400t履带吊84m主臂进行安装，钢柱分段吊装，桁架在地面拼装
成整体吊装，单节最重钢柱重量及主桁架重量如下图所示：
6区单节最重钢柱重量示意图
66中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

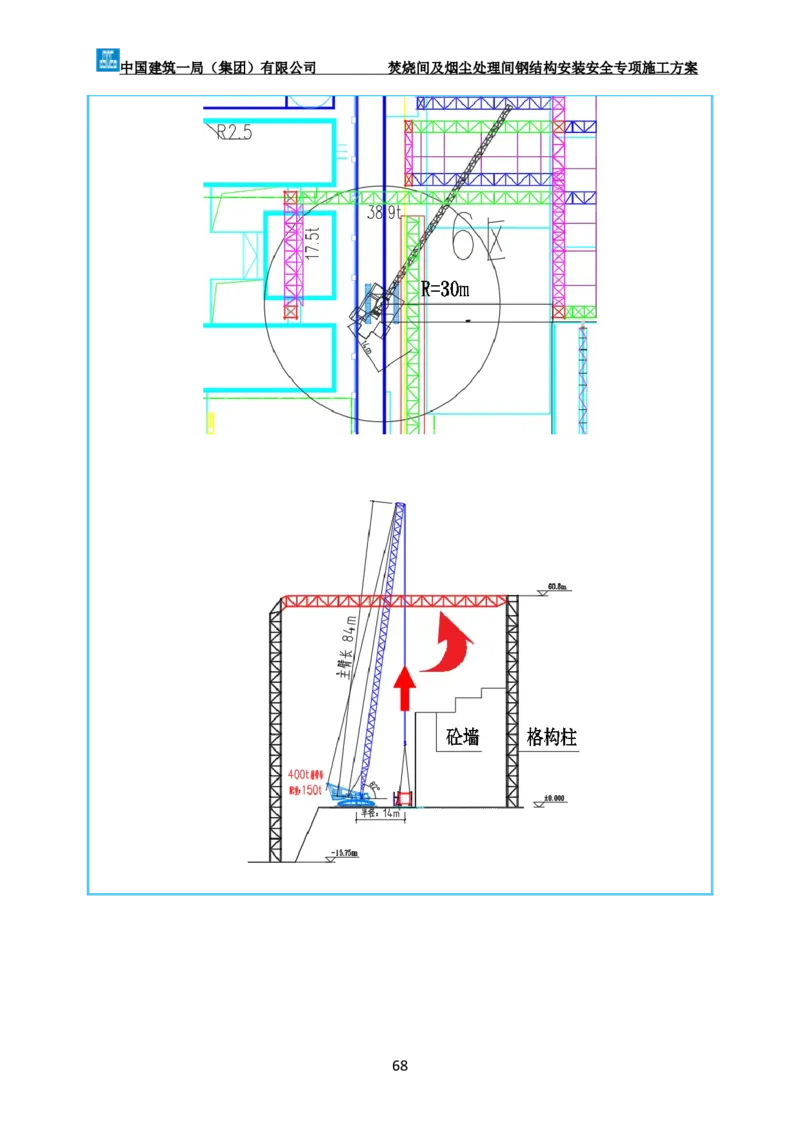

6区屋面主桁架重量示意图
67中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
68中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
5.4 格构柱分段及吊点设置
对于柱顶标高为38.8m~49.7m的钢柱，按17.35m+18m+3.9m~14.8m分为3段，对
于柱顶标高为55.15m~60.8m的钢柱，按17.35m+18m+16.4m+3.85m~9.05m分为4段，
详细分段如下表所示：
69中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
总长 一节柱 二节柱 三节柱 四节柱
格构柱
度
名称 长度 重量 长度 重量 长度 重量 长度 重量
（m）
（m） （t） （m） （t） （m） （t） （m） （t）
GZ1-1 40.45 17.35 19 18 12.9 5.1 4.2
39.49
GZ1-2 17.35 19.1 18 13.2 4.146 3.6
6
GZ1-3 40.85 17.35 19.1 18 13.1 5.5 4.5
GZ1-4 39.25 17.35 19.3 18 13.3 3.9 3.3
GZ1-5 39.25 17.35 25 18 13.5 3.9 3.1
GZ1-6 45.45 17.35 14.9 18 11.4 10.1 6.68
44.09
GZ1-7 17.35 13.4 18 11.4 8.746 5.2
6
GZ1-8 45.45 17.35 13.5 18 11.4 10.1 6.6
GZ1-9 43.85 17.35 13.5 18 11.4 8.5 5.1
GZ1-10 43.85 17.35 23.5 18 16.6 8.5 6.25
GZ1-11 45.45 17.35 14.9 18 10.3 10.1 6.8
44.09
GZ1-12 17.35 13.4 18 10.4 8.746 7
6
GZ1-13 45.45 17.35 13.3 18 10.4 10.1 6.5
GZ1-14 43.85 17.35 13.4 18 10.4 8.5 5.1
GZ1-15 43.85 17.35 18 18 13.7 8.5 5.1
GZ1-16 50.05 17.35 15 18 10.2 14.7 8.9
49.09
GZ1-17 17.35 13.3 18 10.4 13.746 8.1
6
GZ1-18 50.05 17.35 13.3 18 10.5 14.7 8.7
GZ1-19 49.45 17.35 13.4 18 10.4 14.1 7.9
GZ1-20 49.45 17.35 18.2 18 13.9 14.1 8.4
GZ1-21 57.2 17.35 19.8 18 13.4 16.4 13.8 5.45 5.7
55.84
GZ1-22 17.35 15.8 18 11.5 16.4 12.5 4.096 4.17
6
GZ1-23 57.2 17.35 14.9 18 14.5 16.4 15.6 5.45 5.5
GZ1-24 55.95 17.35 16.5 18 14.5 16.4 15.6 4.2 5.2
GZ1-25 55.6 17.35 25.2 18 18.6 16.4 18.1 3.85 4.1
GZ1-26 60.8 17.35 17.7 18 16.4 16.4 13.6 9.05 7.1
55.84
GZ1-27 17.35 16.4 18 14.9 16.4 12.3 4.096 4.1
6
GZ1-28 60 17.35 17 18 14.9 16.4 13.9 8.25 7.3
GZ1-29 59.65 17.35 19.9 18 16.7 16.4 14.6 7.9 7.1
GZ2-1-1 57.09 17.35 11.1 18 8.5 16.4 6.8
5.34 6.3
GZ2-1-
57.09 17.35 11.1 18 8.5 16.4 6.8
1a
70中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
总长 一节柱 二节柱 三节柱 四节柱
格构柱
度
名称 长度 重量 长度 重量 长度 重量 长度 重量
（m）
（m） （t） （m） （t） （m） （t） （m） （t）
GZ3-1 39.95 17.35 12.4 18 10.1 4.6 3.1
GZ3-2 39.95 17.35 12.7 18 10.2 4.6 3.2
GZ3-3 44.55 17.35 14.1 18 10.3 9.2 6.1
GZ3-4 44.55 17.35 14.1 18 10.5 9.2 6.2
GZ3-5 39.95 17.35 12.4 18 10.2 4.6 3.1
GZ3-6 39.95 17.35 12.4 18 10.2 4.6 3.2
GZ3-7 50.15 17.35 12.9 18 10.2 14.8 8.6
GZ3-8 50.15 17.35 12.9 18 10.3 14.8 8.9
GZ3-9 56.3 17.35 12.9 18 11.2 16.4 9.1 4.55 4.1
GZ3-10 56.3 17.35 12.9 18 11.3 16.4 9.2 4.55 4.1

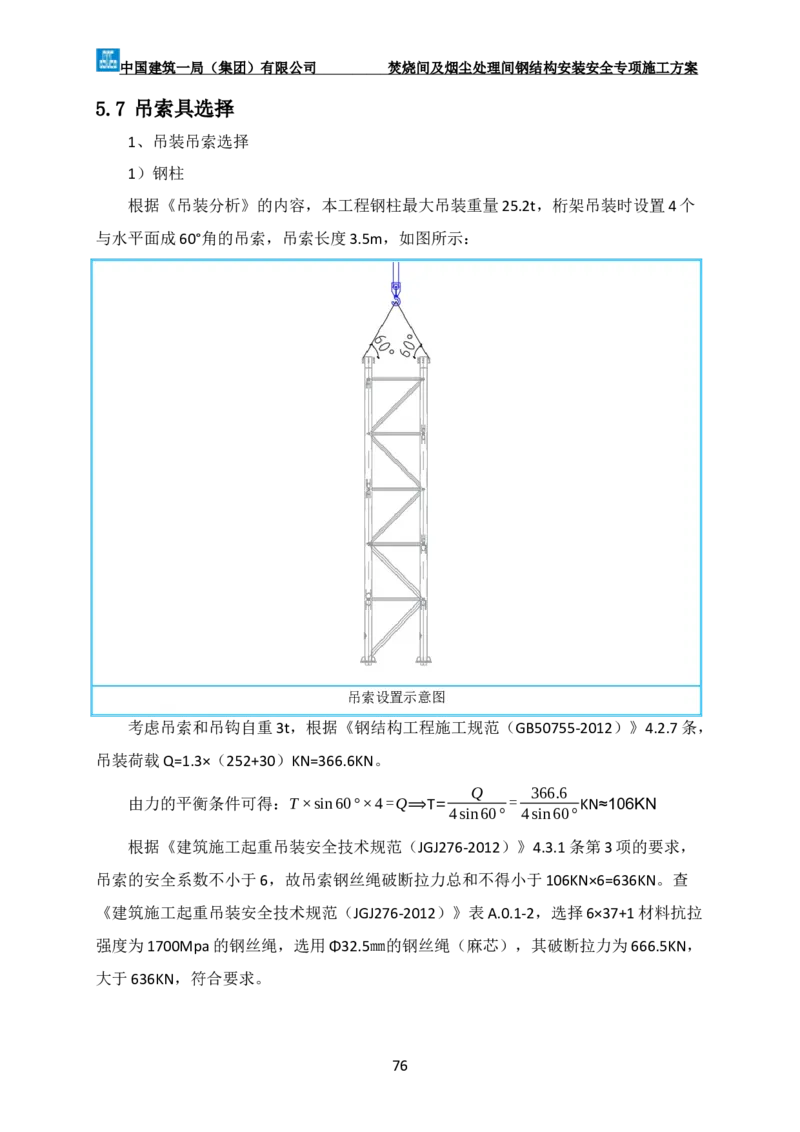

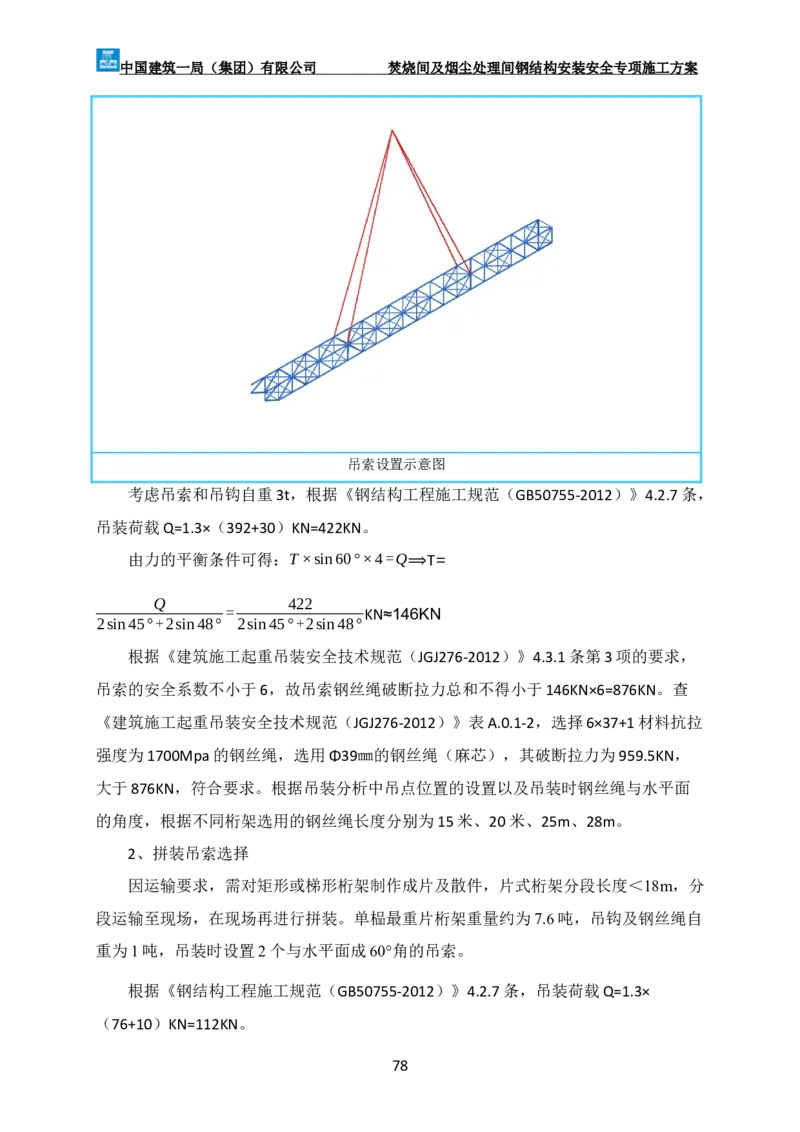

格构柱吊点设置在柱顶临时连接耳板处，如下图所示：

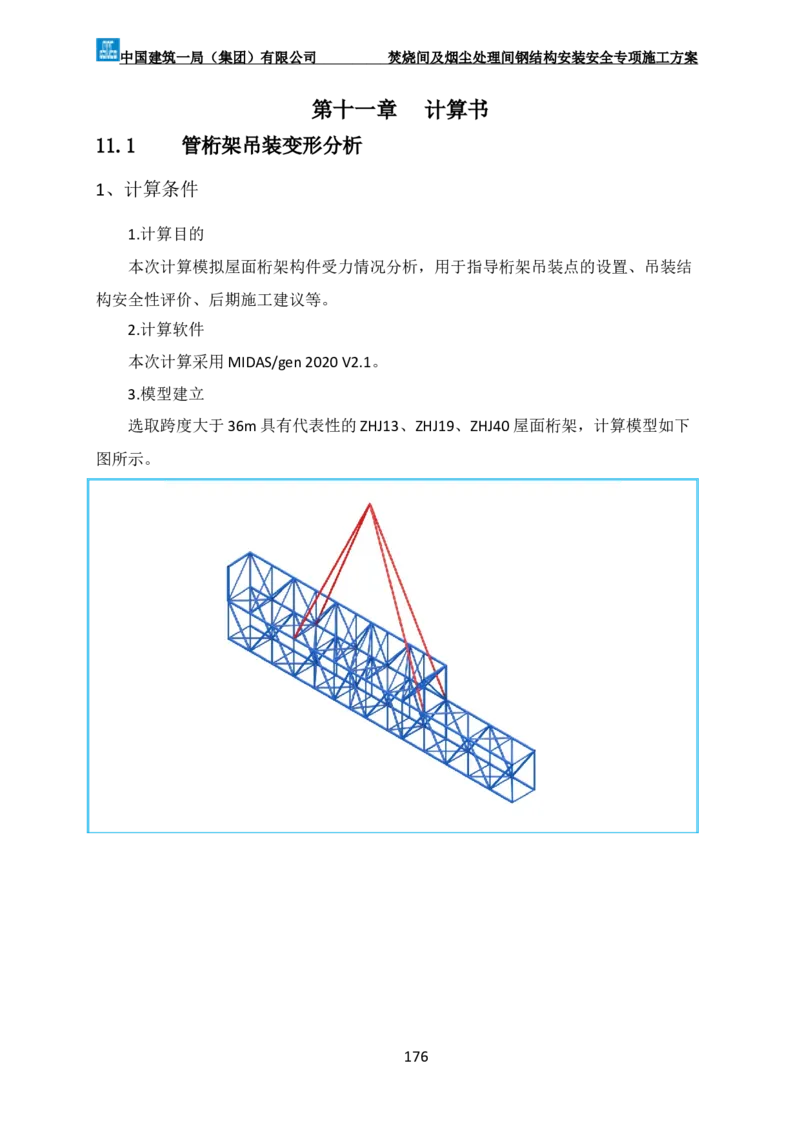

耳板尺寸为285mm×135mm×25mm，材质为Q355B，与格构柱全熔透焊接，根据格
构柱的结构重心位置，在格构柱顶设置4个吊点。
耳板抗剪计算：
71中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
根据剪应力公式：Q=P/ψ=25200*9.8/(1.4*4)= 44100N
(Ψ为吊装过程中产生的动荷系统，取值1.4；P 为构件重量，取值钢柱分段最大
吊装重量25.2吨)
An=μ*A=μ*a*t=1.2*55*25=1650mm²
(μ为截面损耗系数，取值1.2，a 为切断边距，t 为耳板厚度)

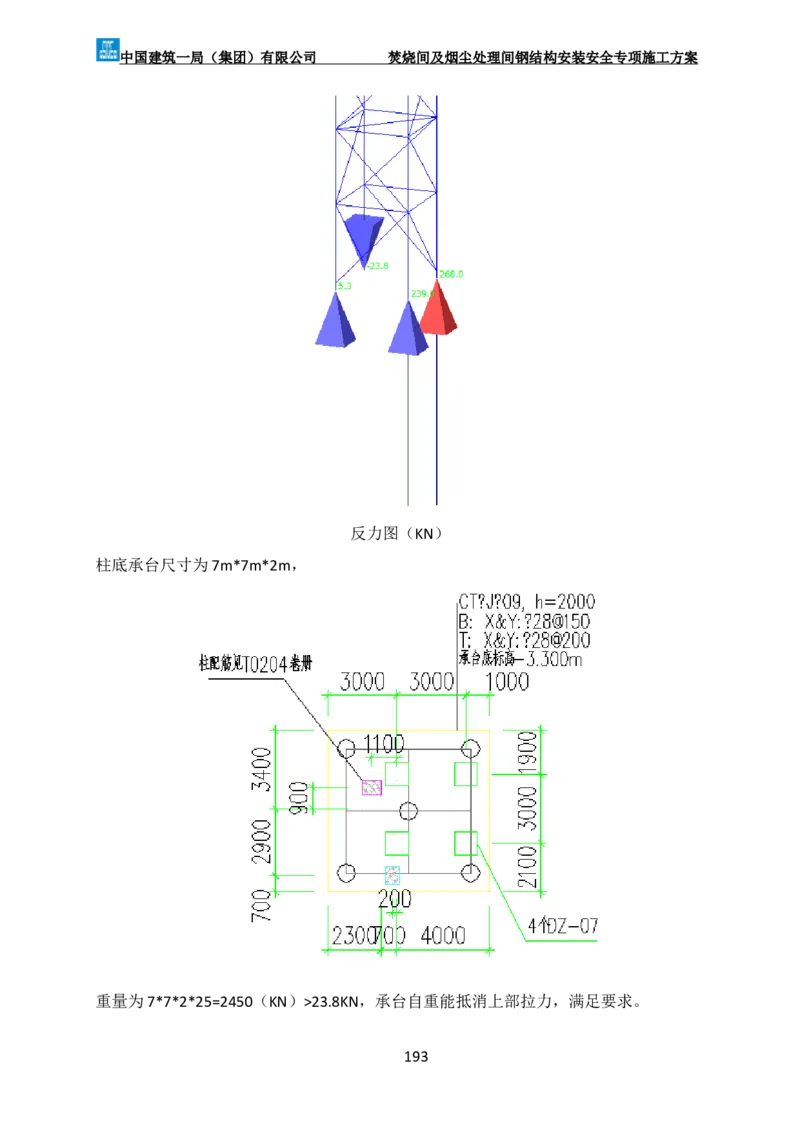

剪应力T=Q/An=44100/1650=26.73Mpa23.8KN，承台自重能抵消上部拉力，满足要求。
193中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
11.5 施工过程模拟分析
1、 计算条件
1.1计算目的
本次计算模拟发电厂施工阶段、对每一步施工进行分析以及杆件的受力情况分析等。
1.2计算软件
本次计算采用MIDAS/gen 2020 V2.1。
1.3模型建立
整体模型如下图所示。
1.4构件设置
主体结构同结构施工图；
194中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
结构施工图
1.5支座设置
连接同结构施工图。
提升点设置竖向约束，其余方向设置虚拟约束。
1.6荷载设置
施工过程中只考虑自重作用，自重系数取1.0。
1.7荷载分项系数
计算采用1.0恒载，荷载情况单一，可采用标准值进行分析。
1.8施工阶段设置
同方案流程图。
2、计算结果
2.1应力图
2.1.1 施工各阶段应力图

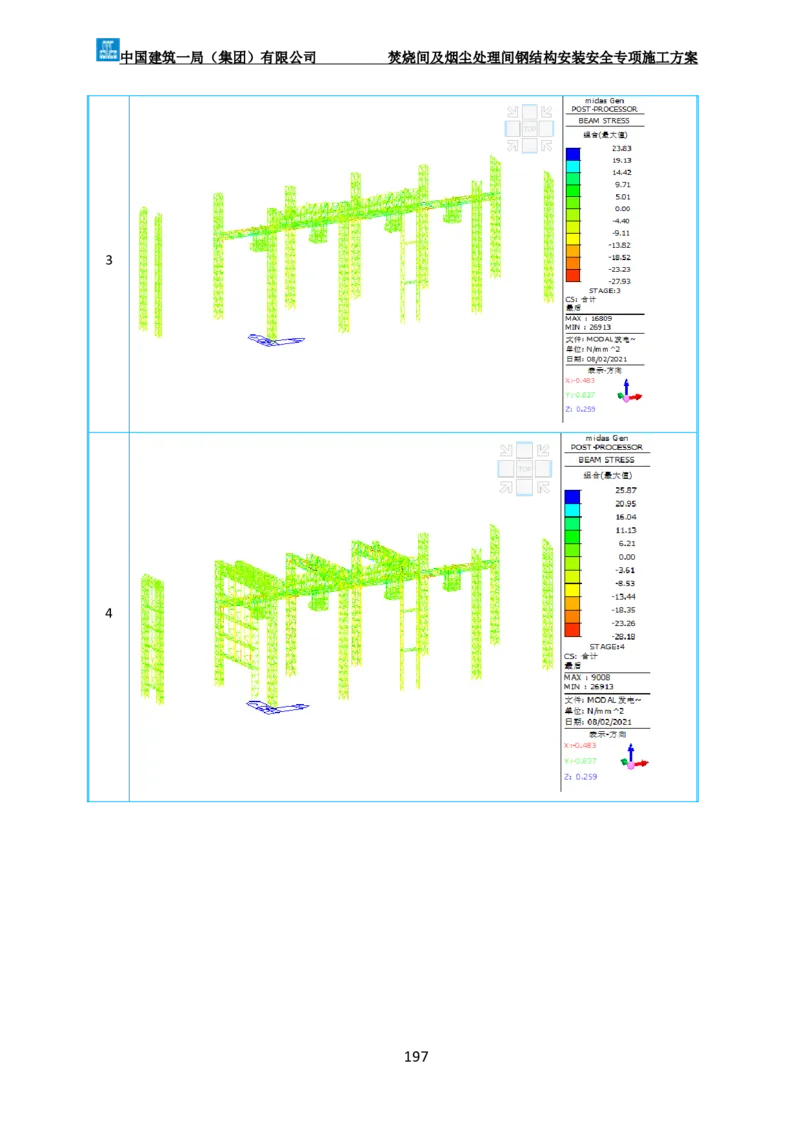

195中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

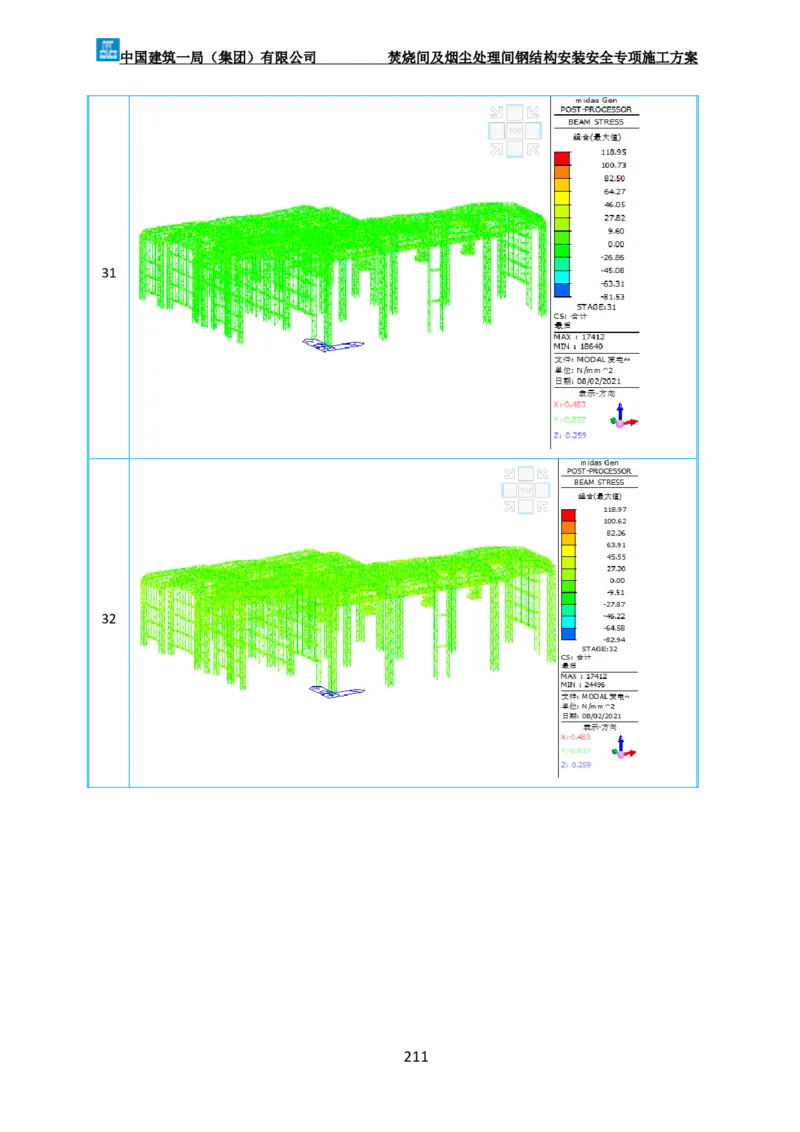

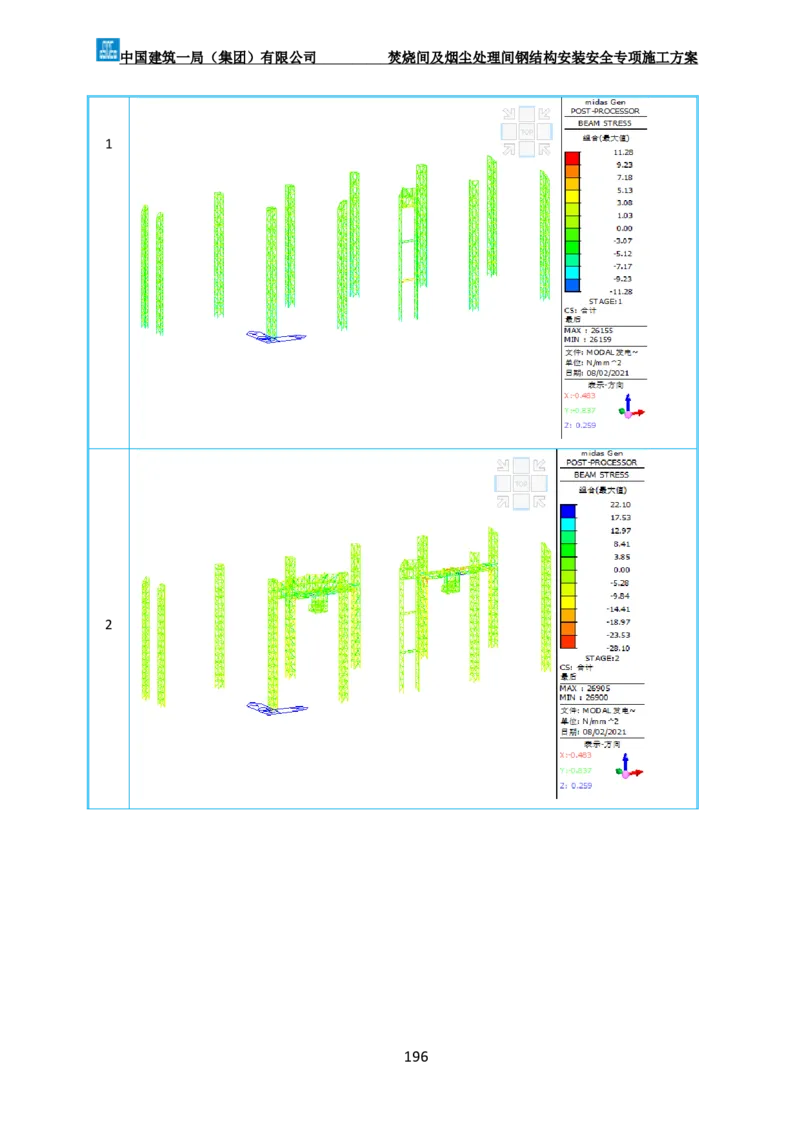

1
2
196中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
3
4
197中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

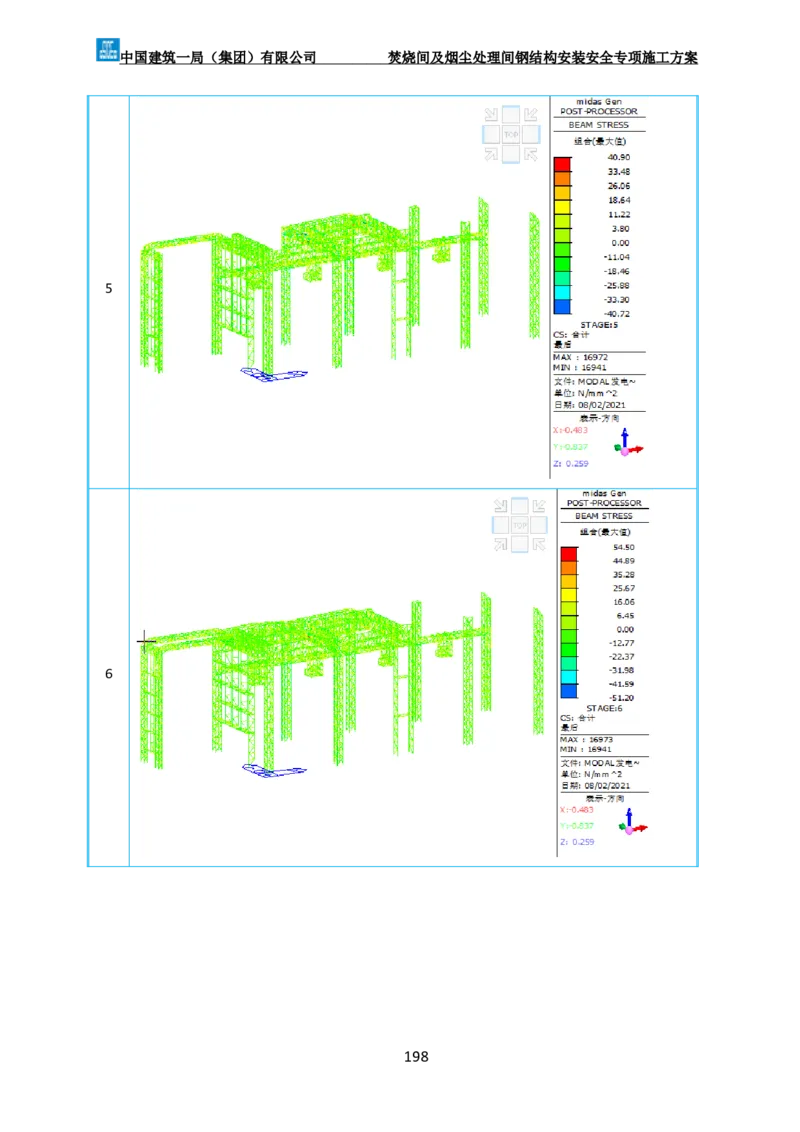

5
6
198中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
7
8
199中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
9
10
200中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

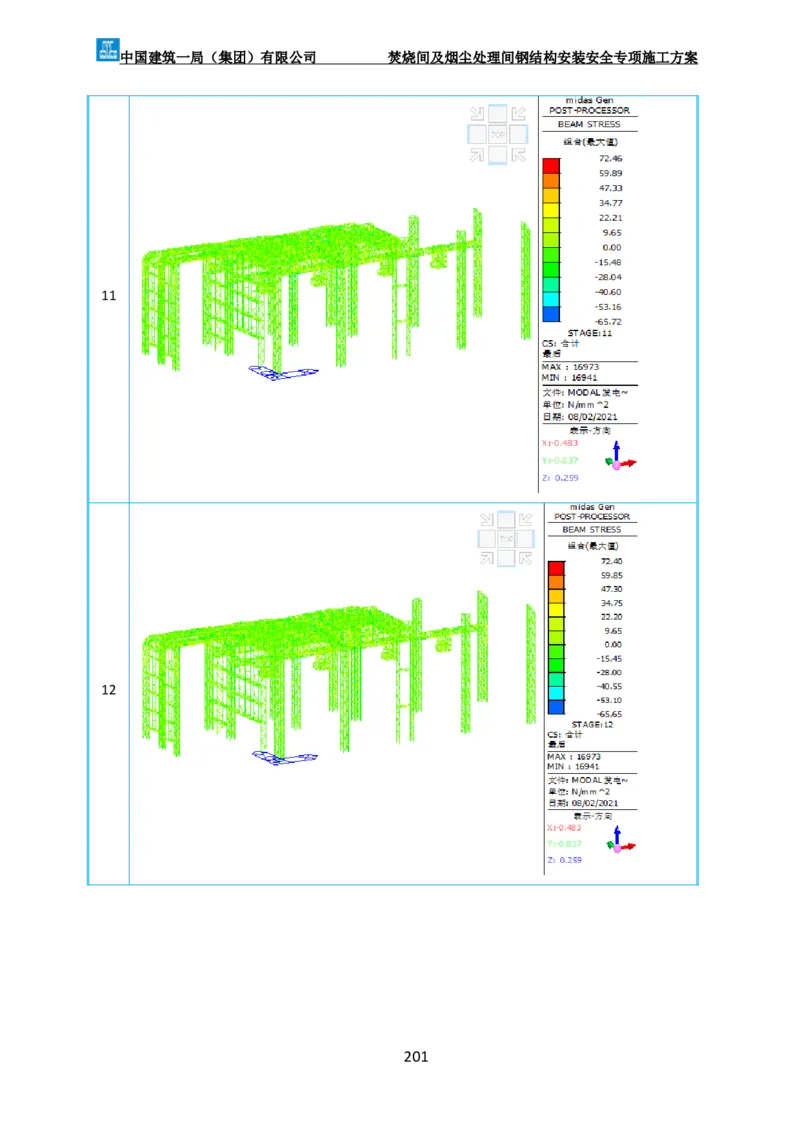

11
12
201中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

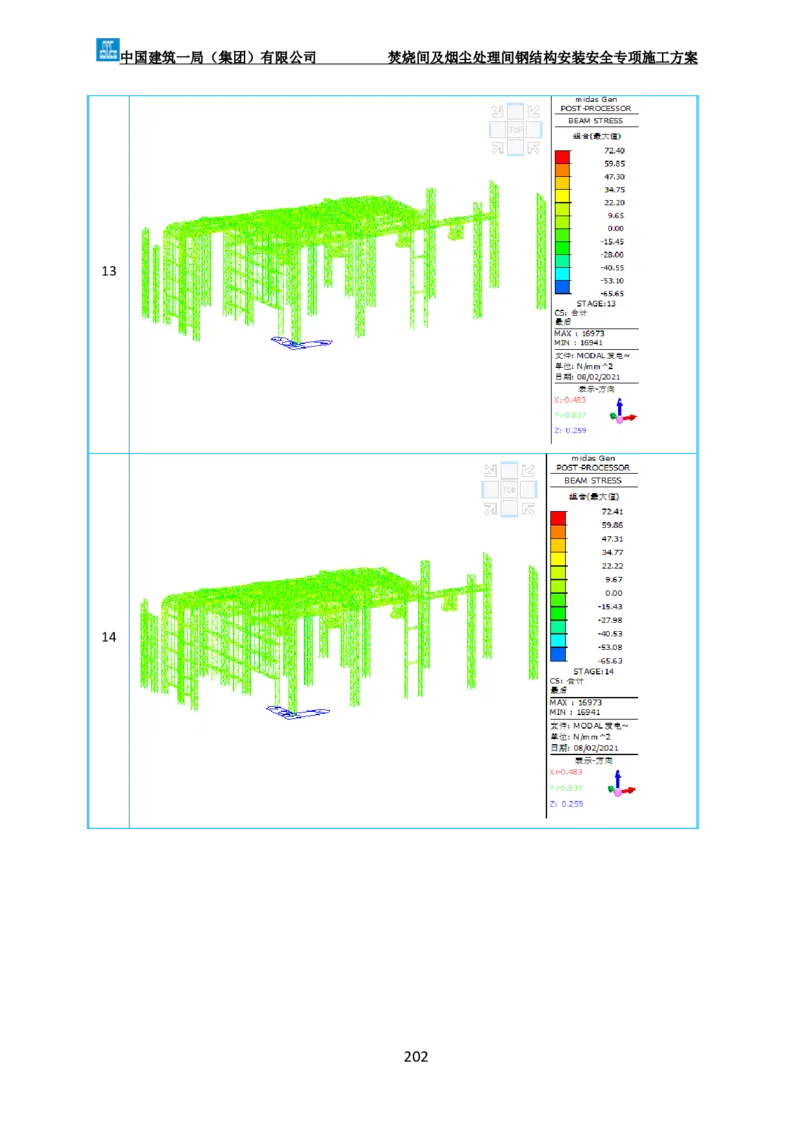

13
14
202中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
15
16
203中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
17
18
204中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

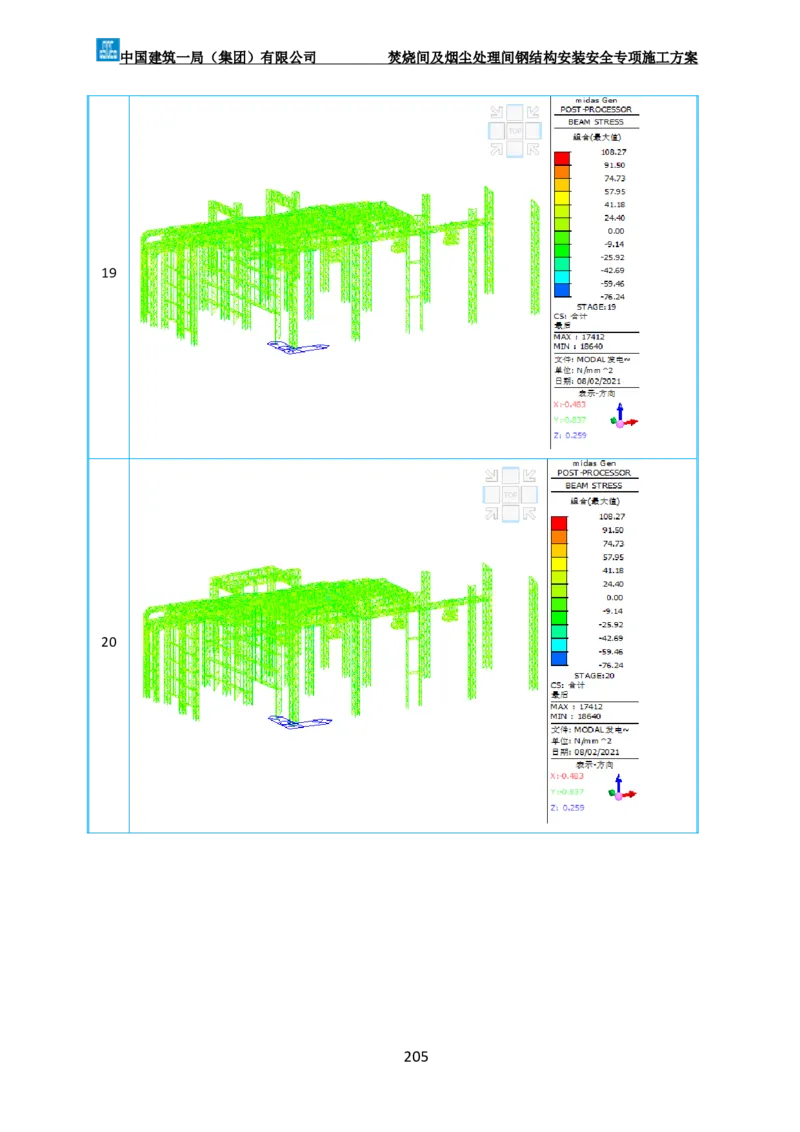

19
20
205中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

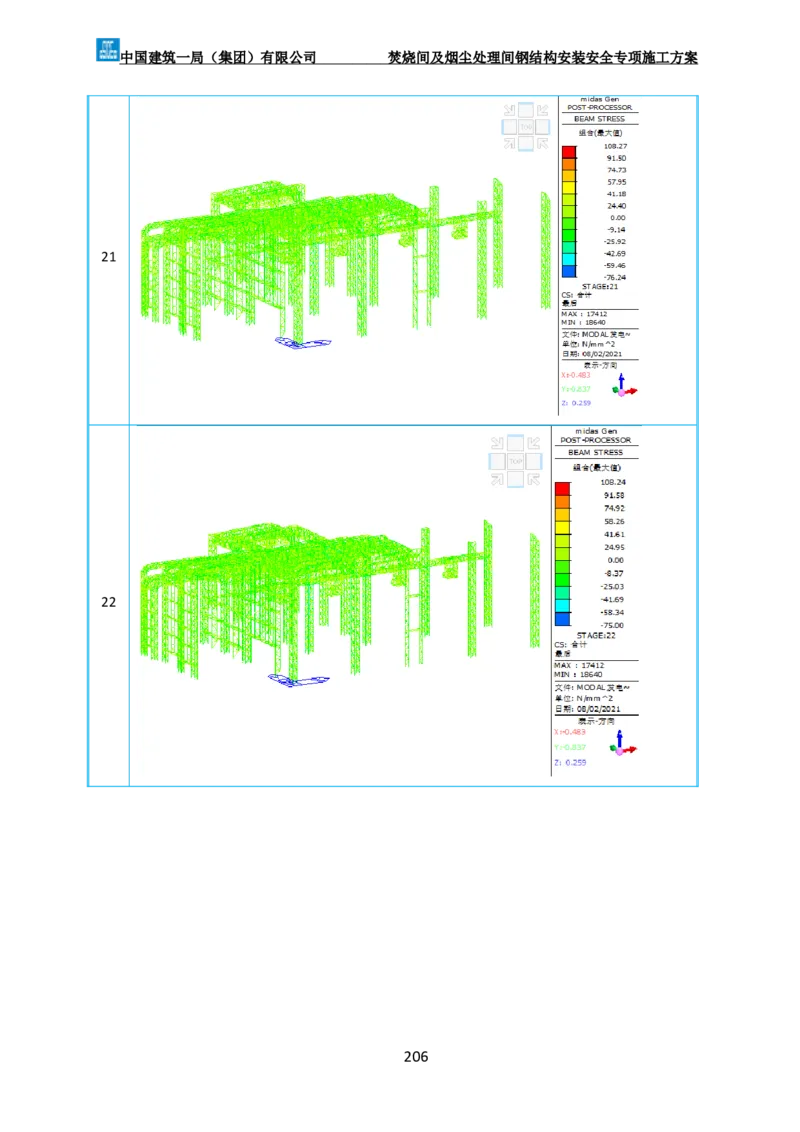

21
22

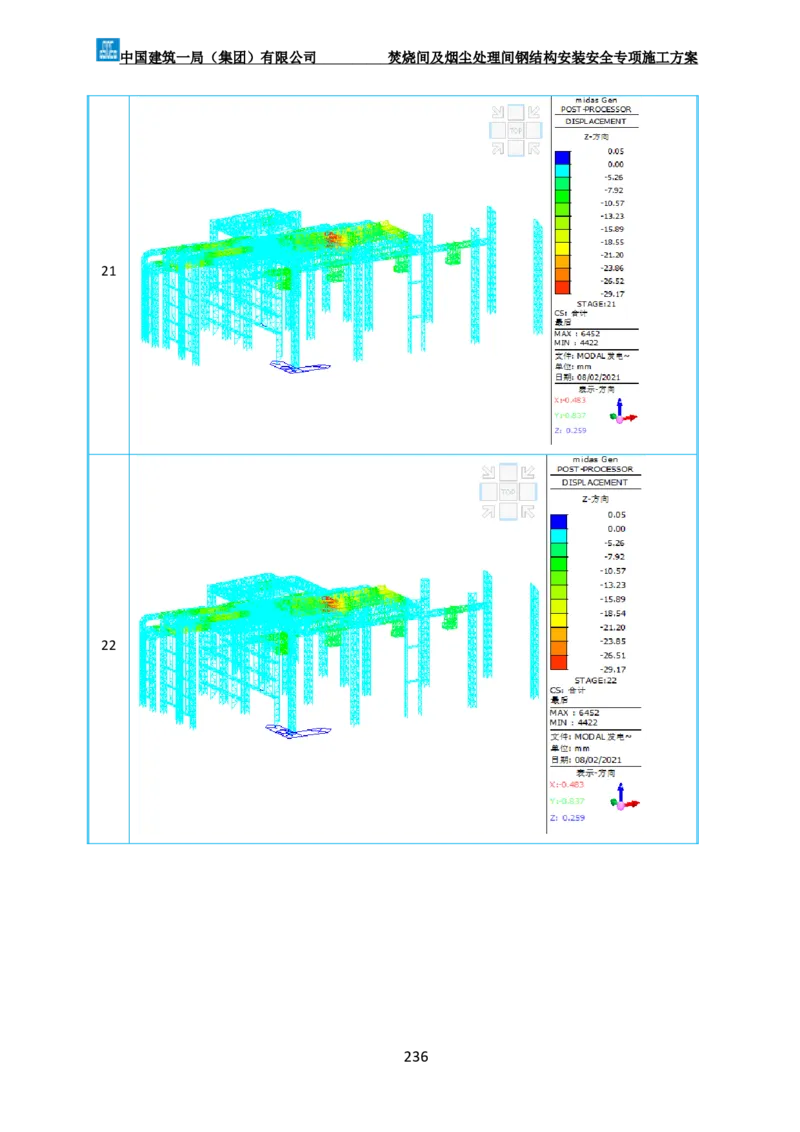

206中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

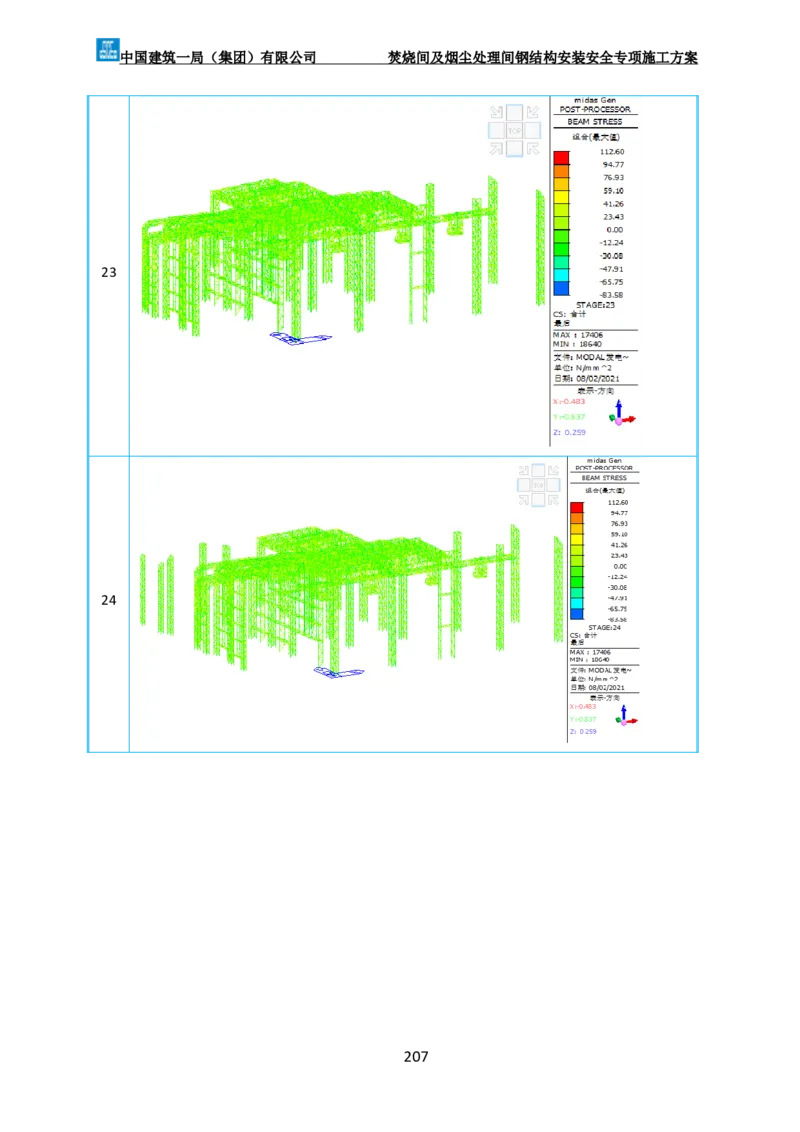

23
24
207中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

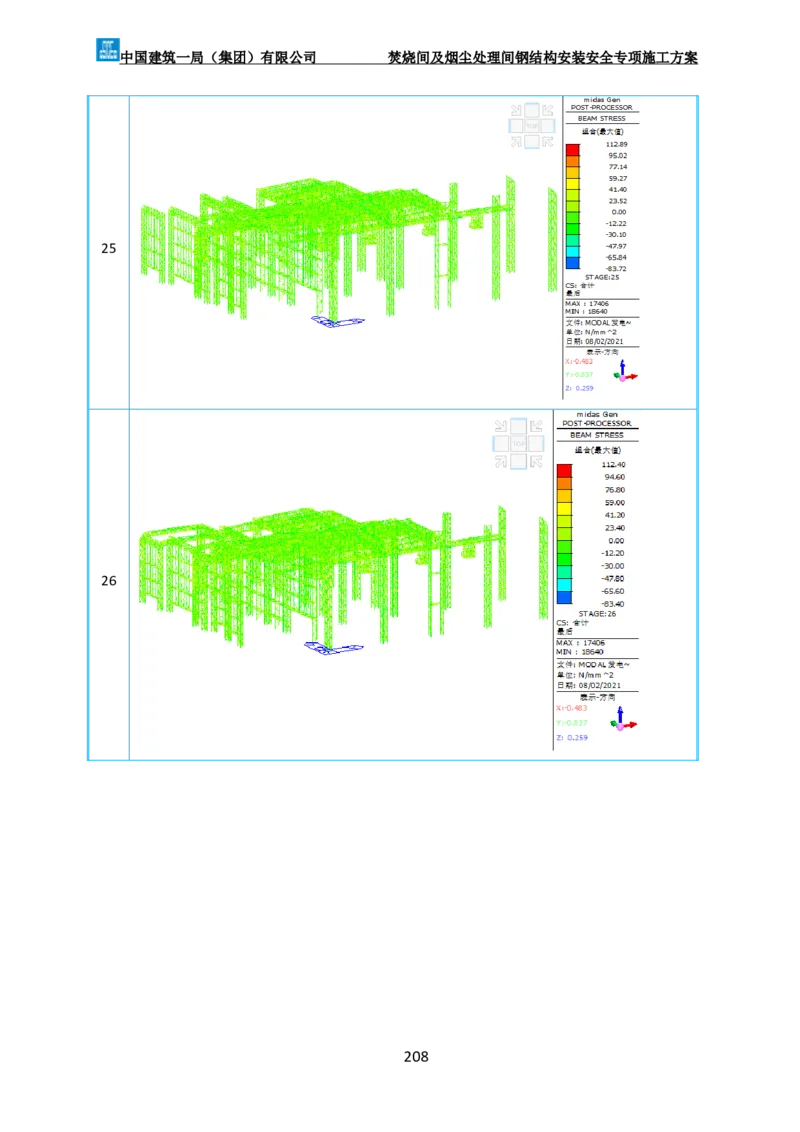

25
26
208中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
27
28
209中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
29
30
210中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
31
32
211中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
33
34
212中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

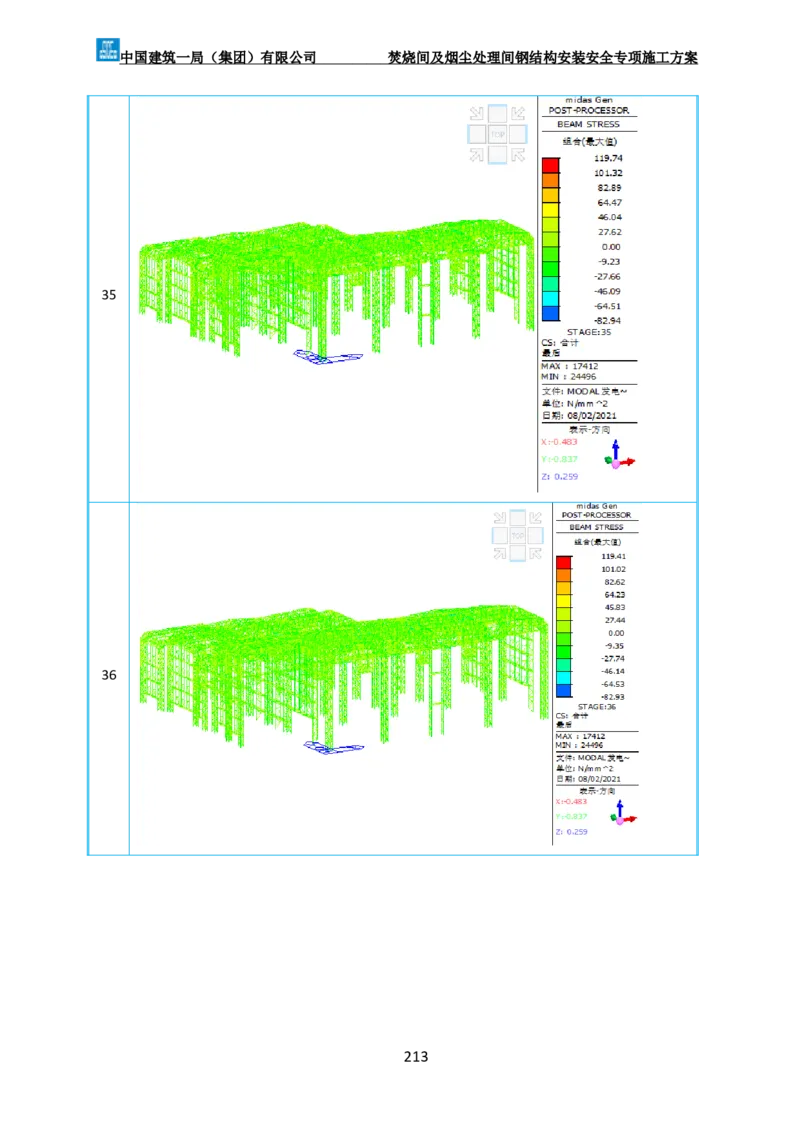

35
36
213中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

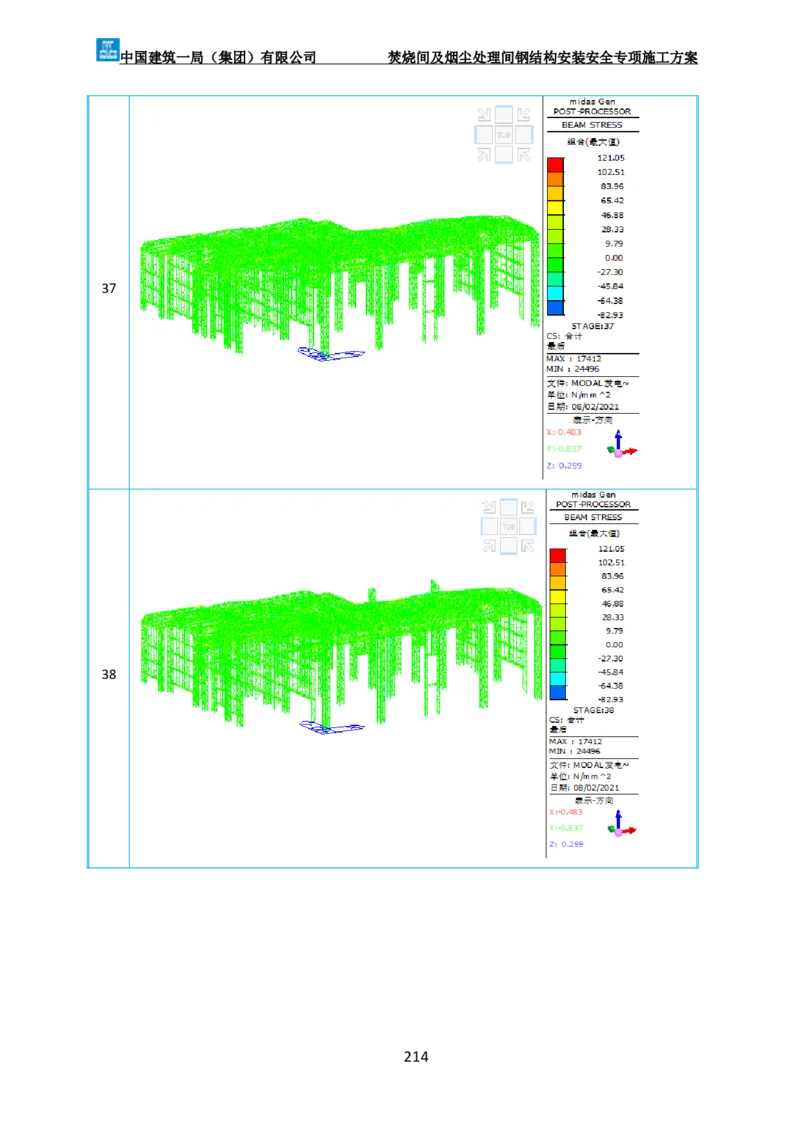

37
38
214中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

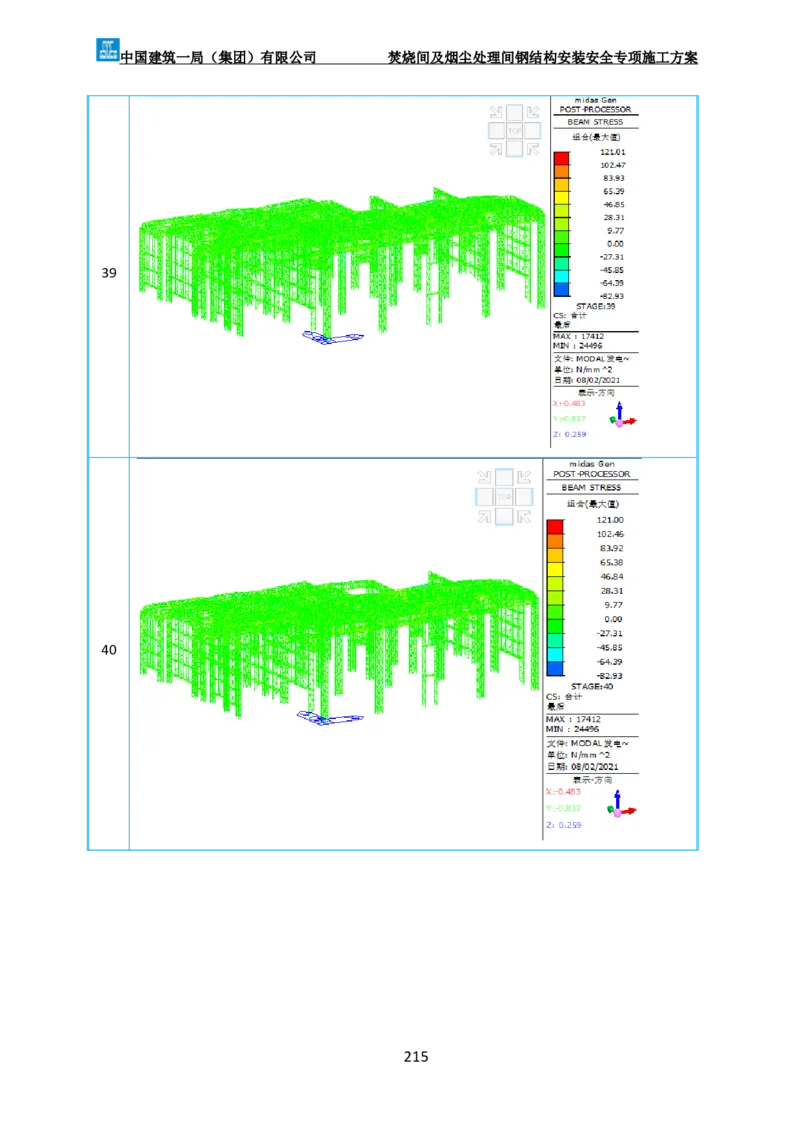

39
40
215中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
41
42
216中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
43

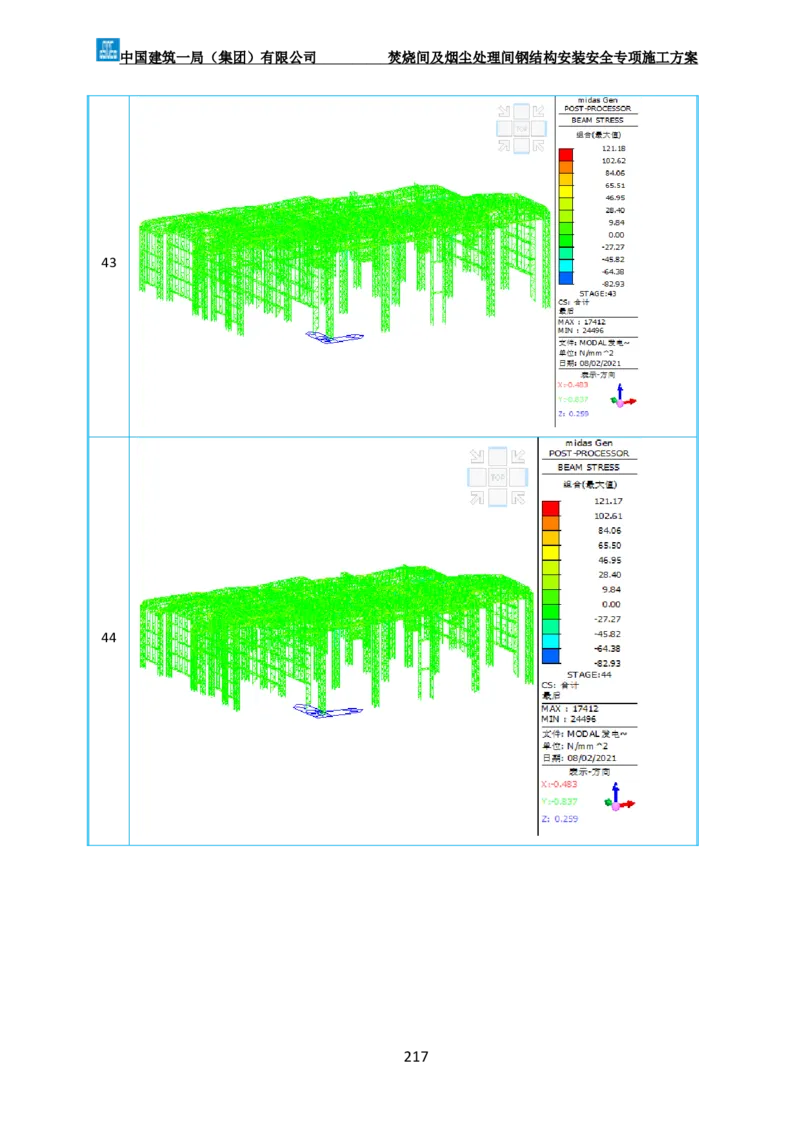

44
217中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
45
46
218中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
47
48
219中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
49
50
220中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

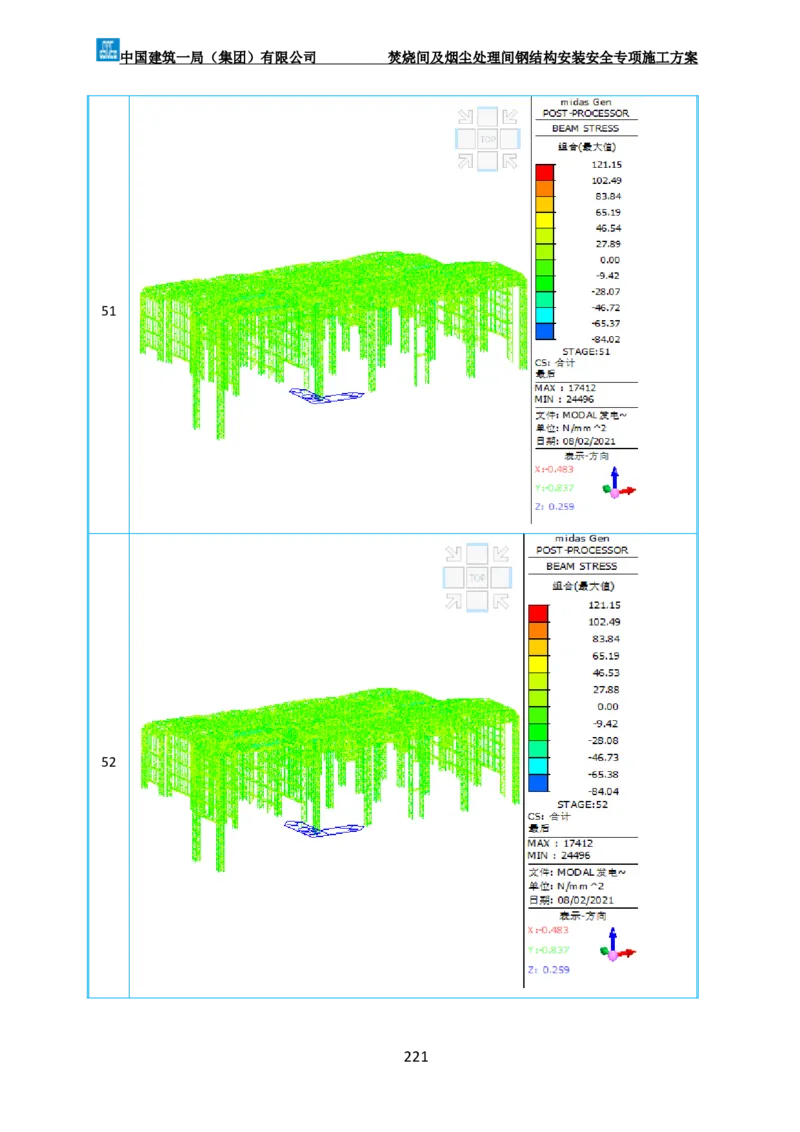

51
52
221中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
53
54
222中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
55

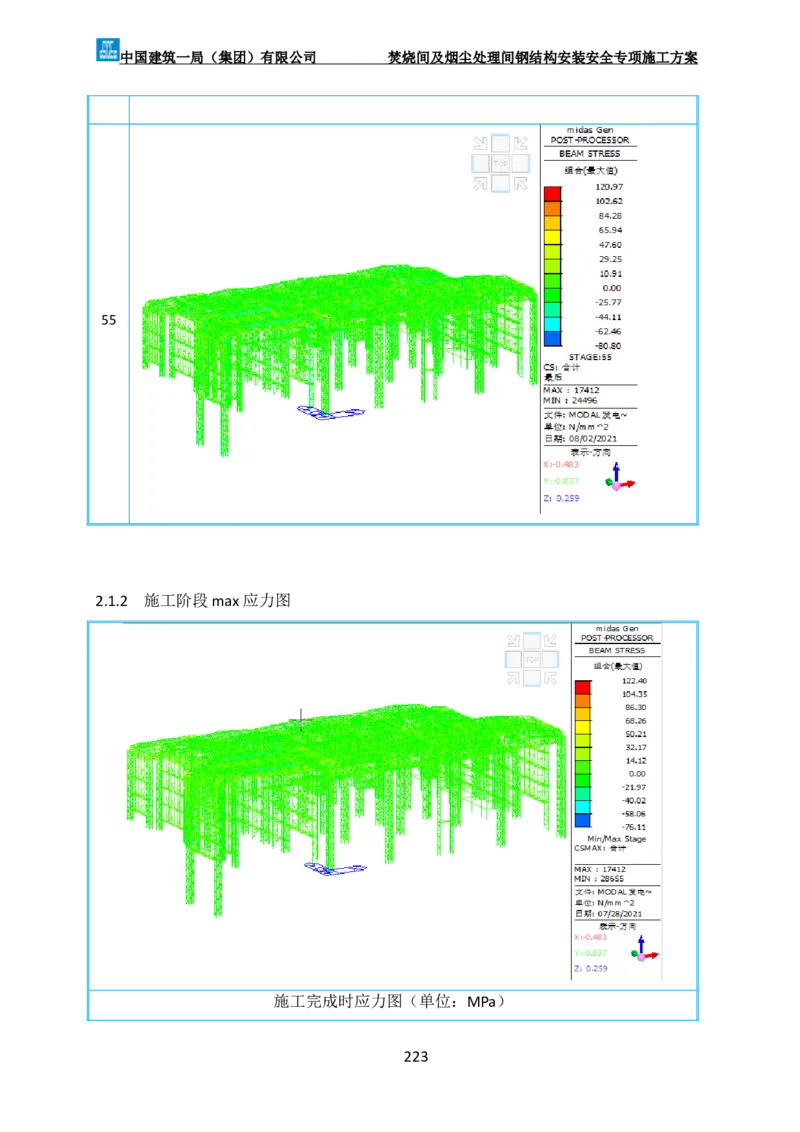

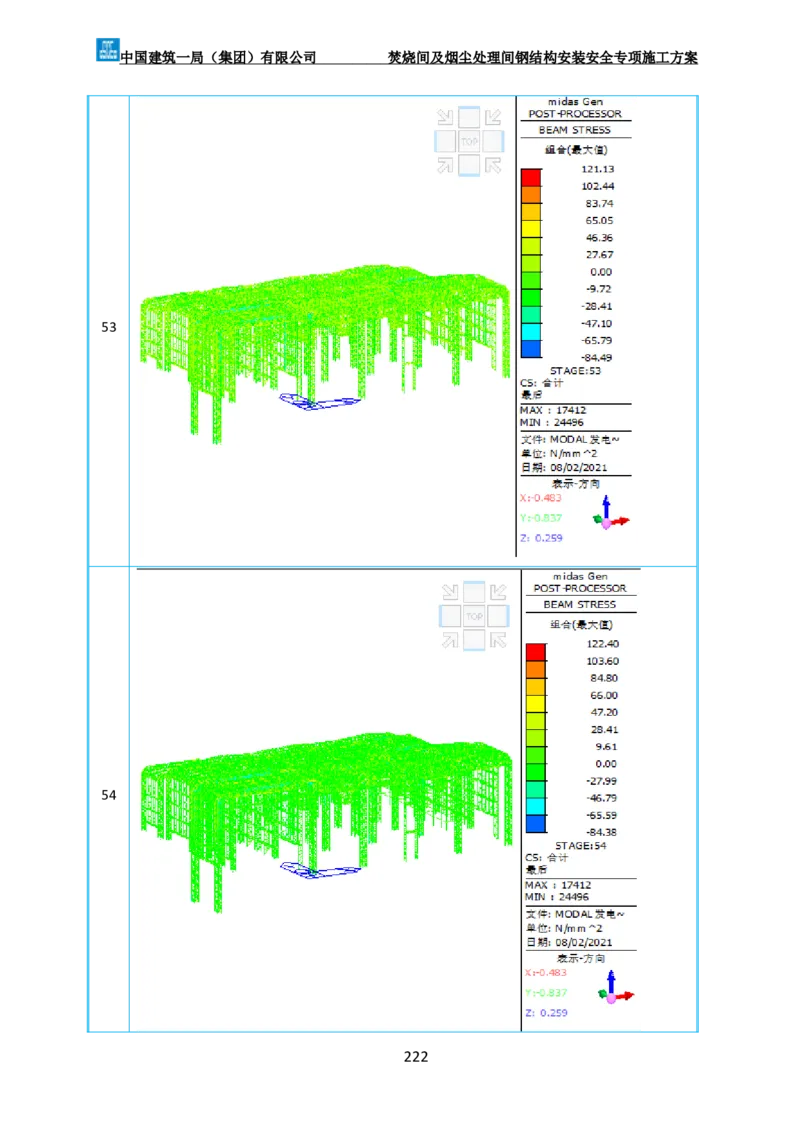

2.1.2 施工阶段max应力图
施工完成时应力图（单位：MPa）

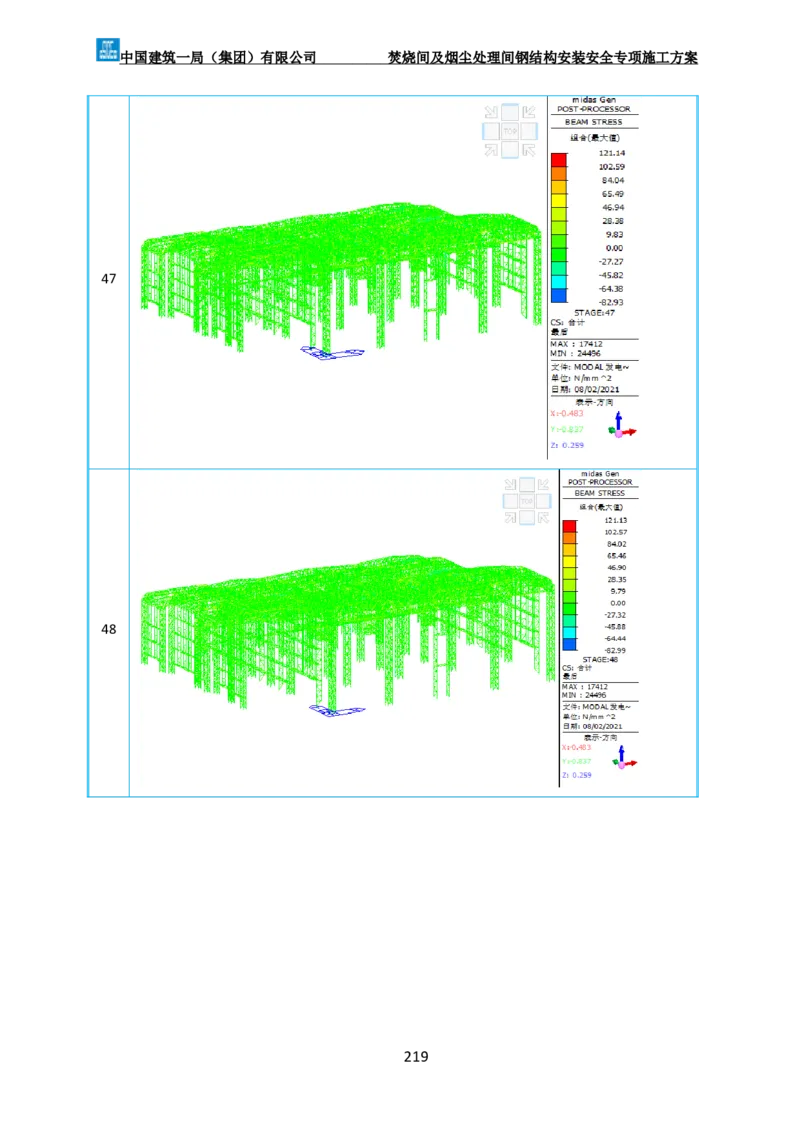

223中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
最大值为122.40 MPa，小于Q235许用应力215MPa，满足要求。

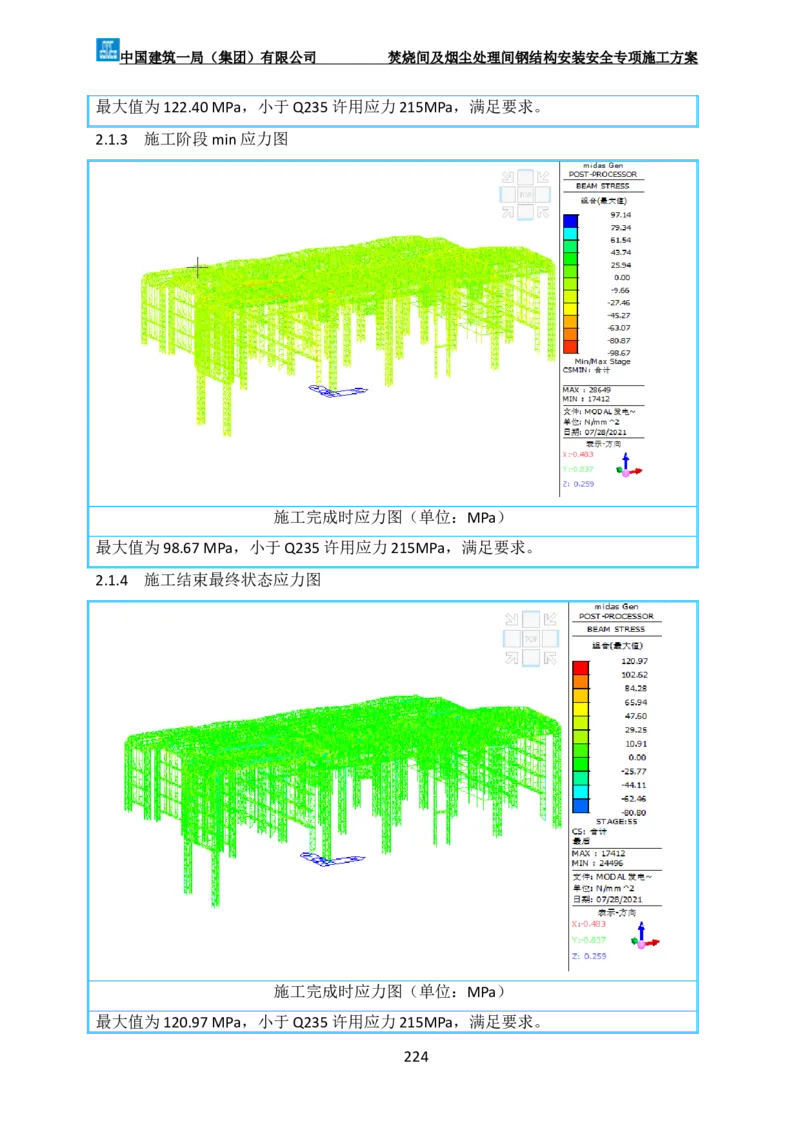

2.1.3 施工阶段min应力图
施工完成时应力图（单位：MPa）
最大值为98.67 MPa，小于Q235许用应力215MPa，满足要求。

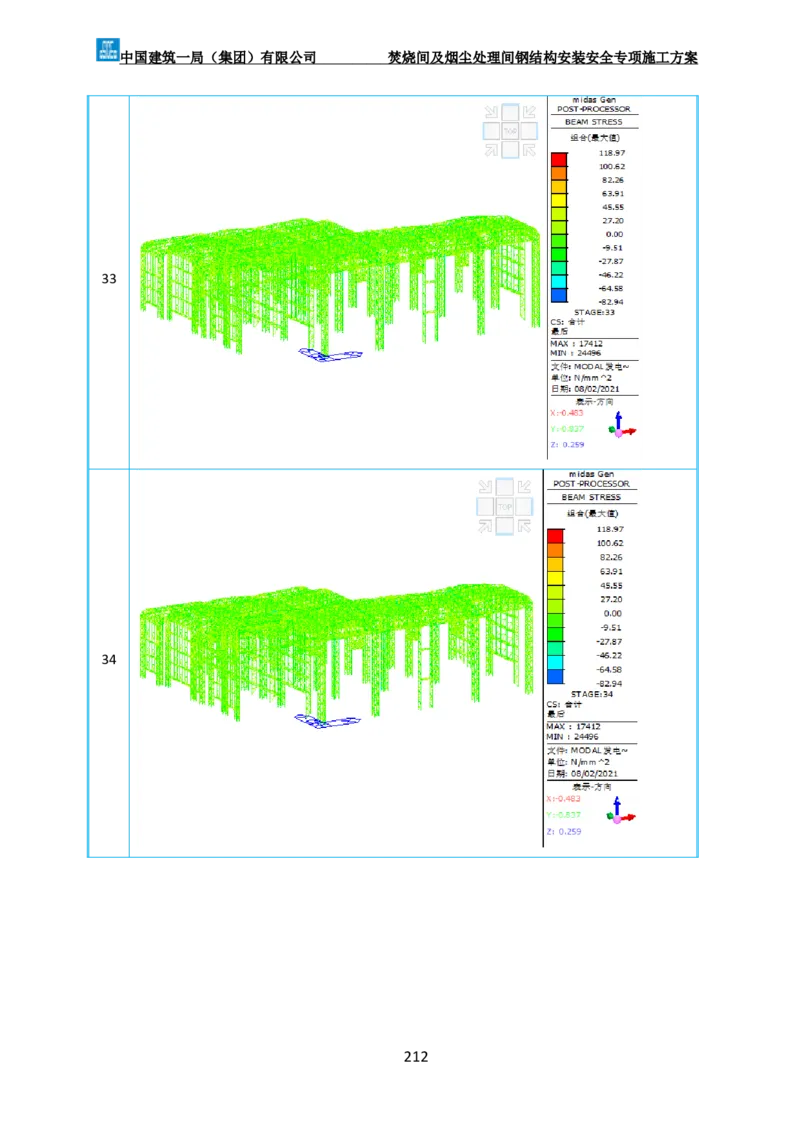

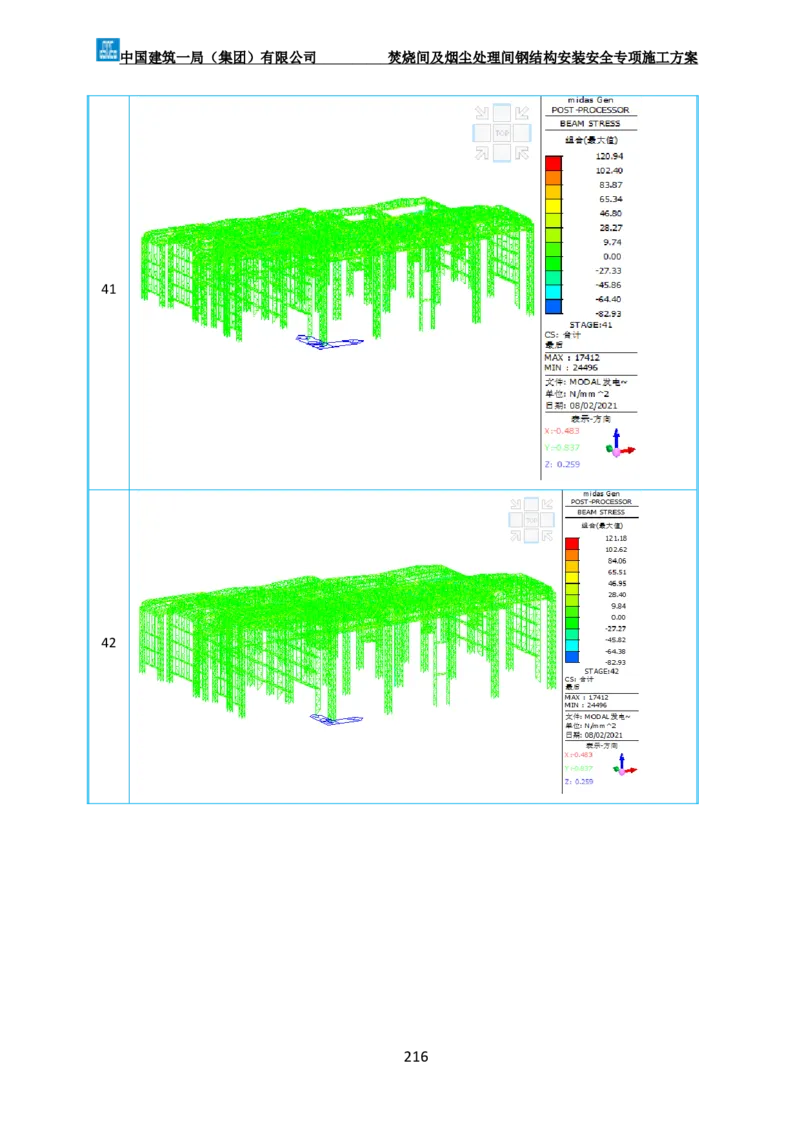

2.1.4 施工结束最终状态应力图
施工完成时应力图（单位：MPa）
最大值为120.97 MPa，小于Q235许用应力215MPa，满足要求。
224中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

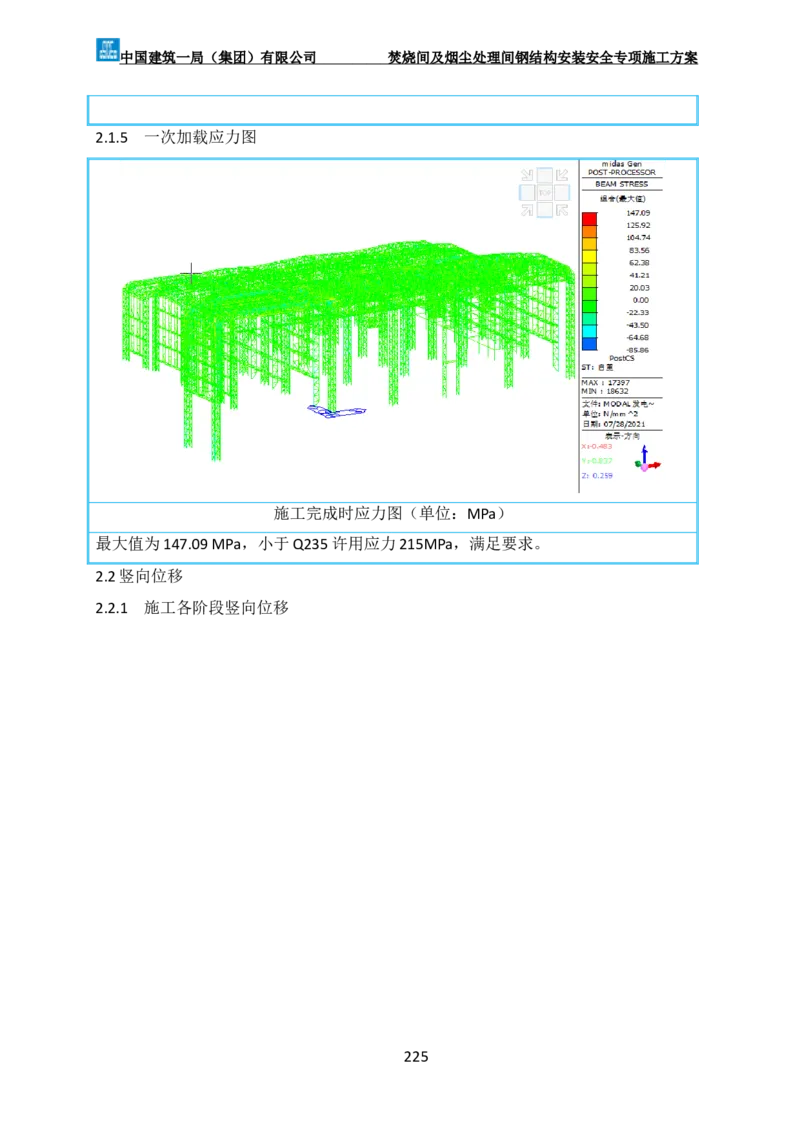

2.1.5 一次加载应力图
施工完成时应力图（单位：MPa）
最大值为147.09 MPa，小于Q235许用应力215MPa，满足要求。

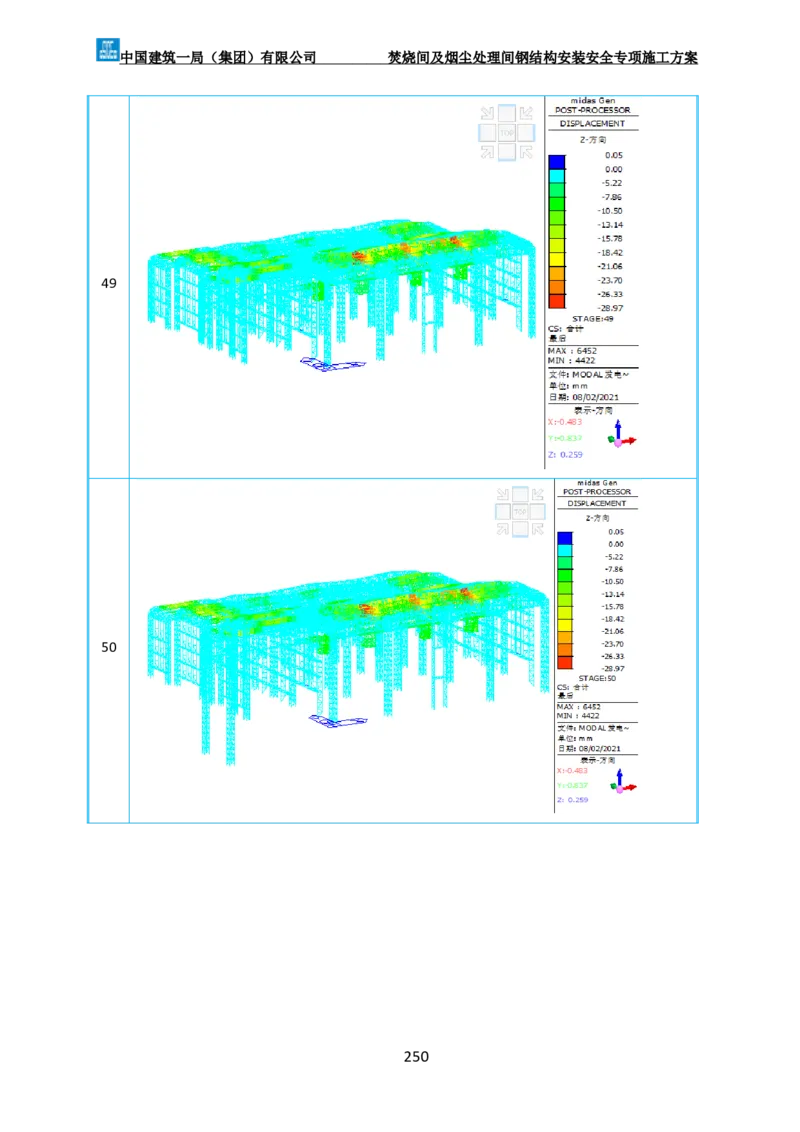

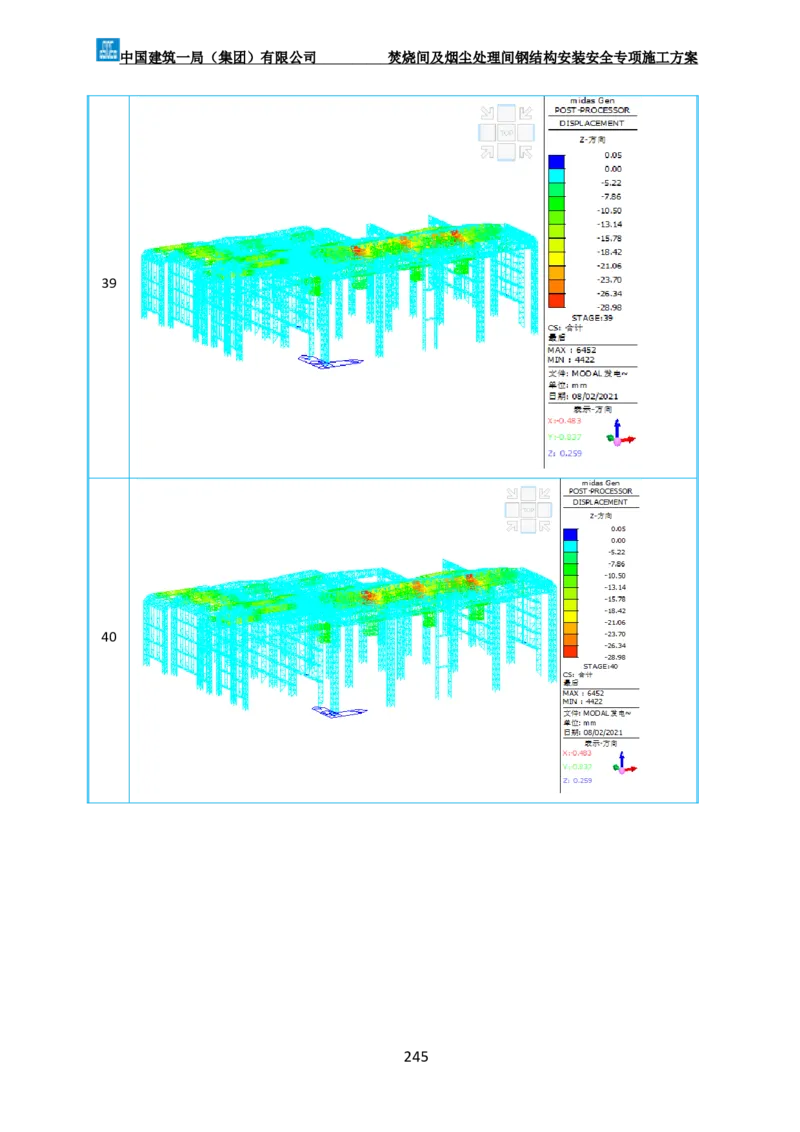

2.2竖向位移

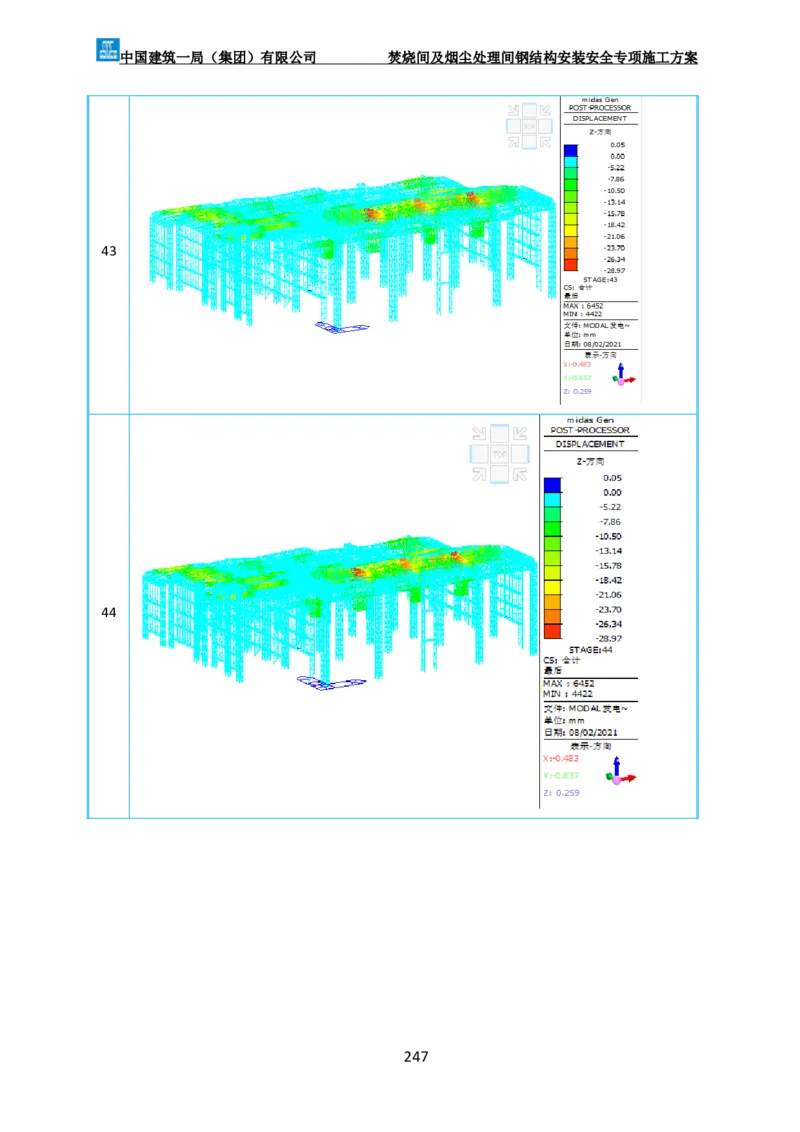

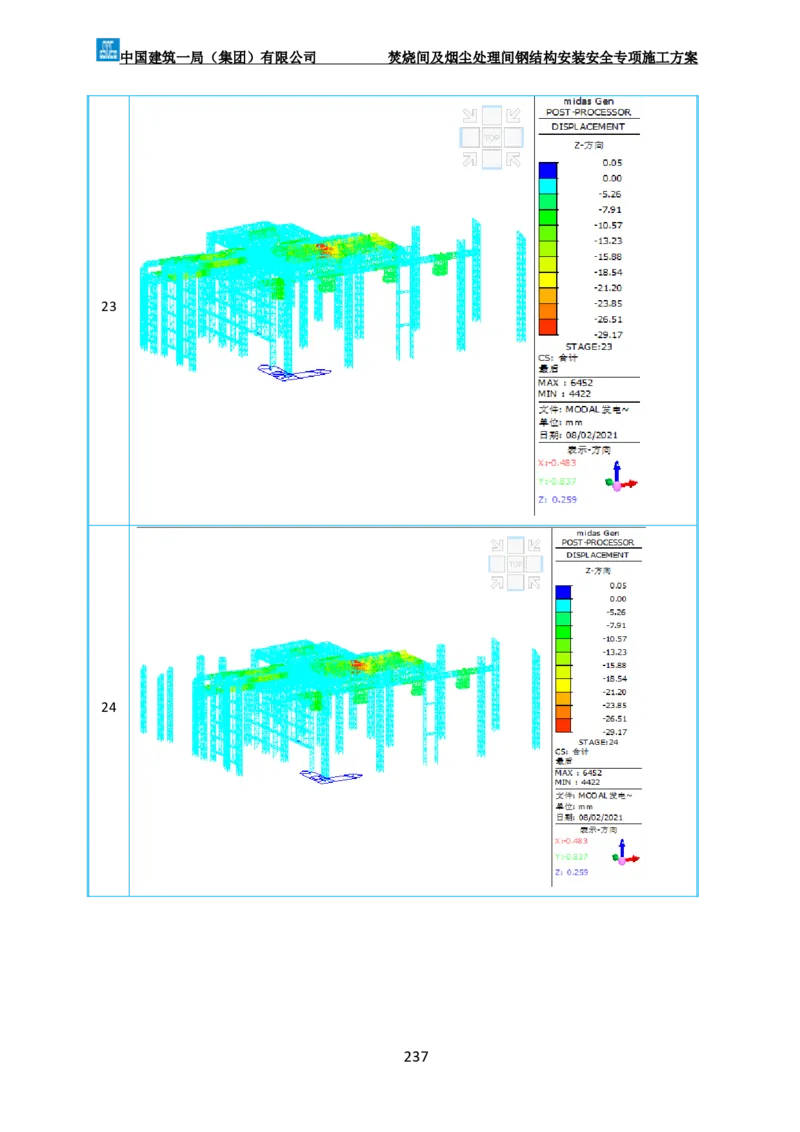

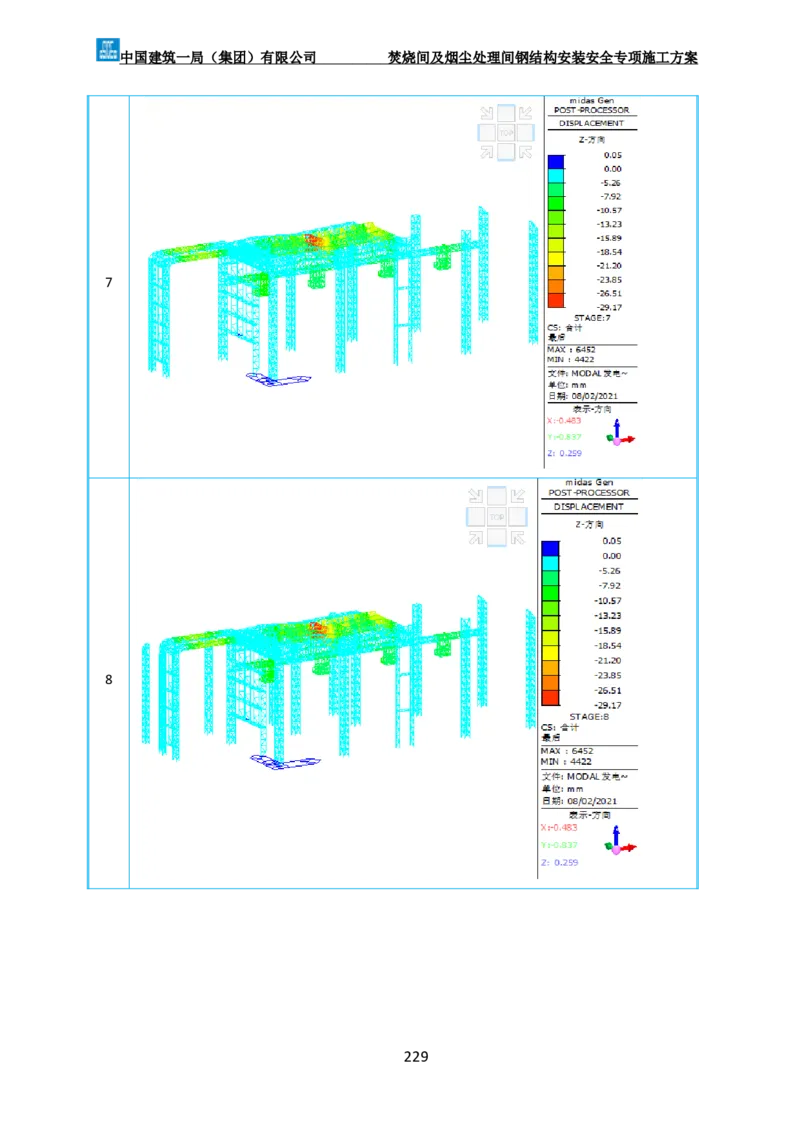

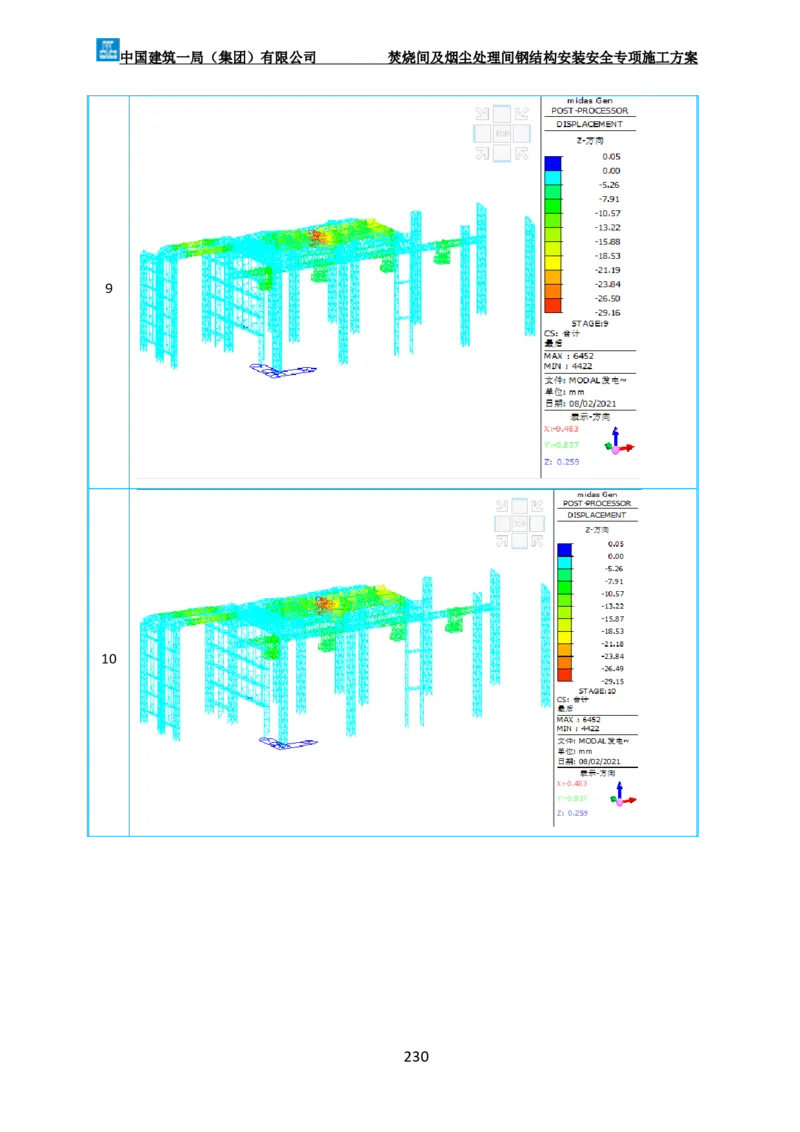

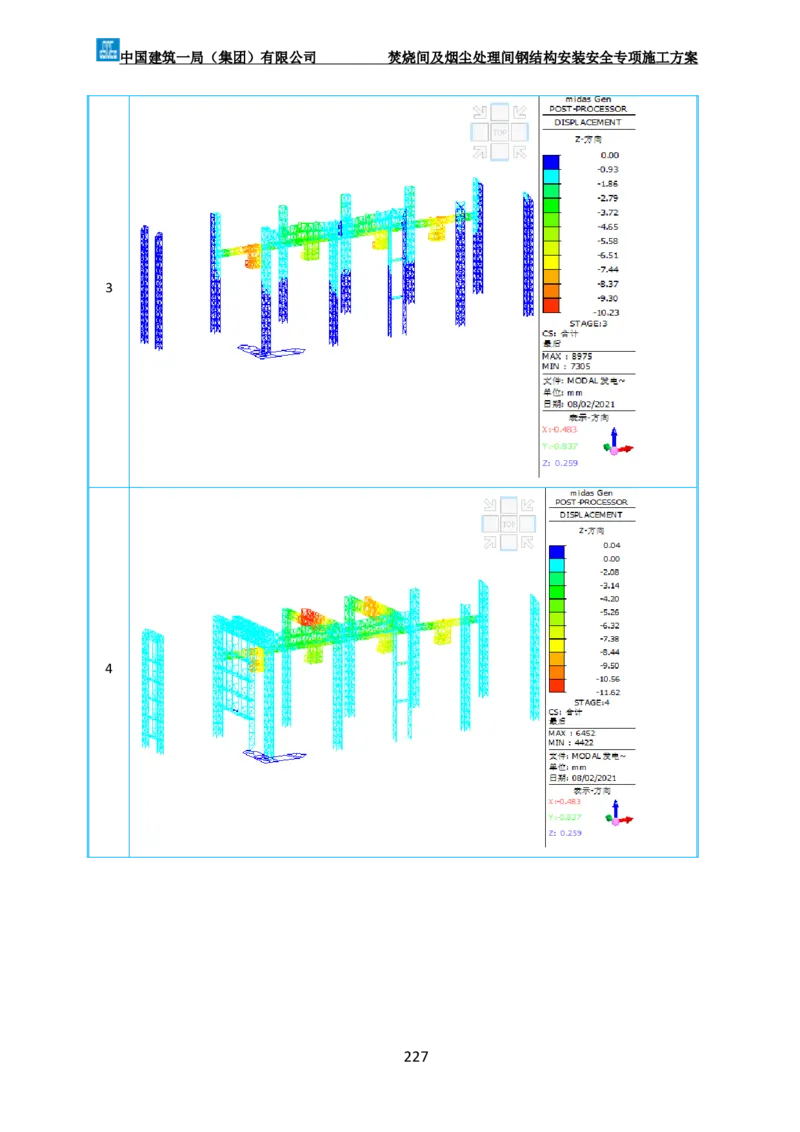

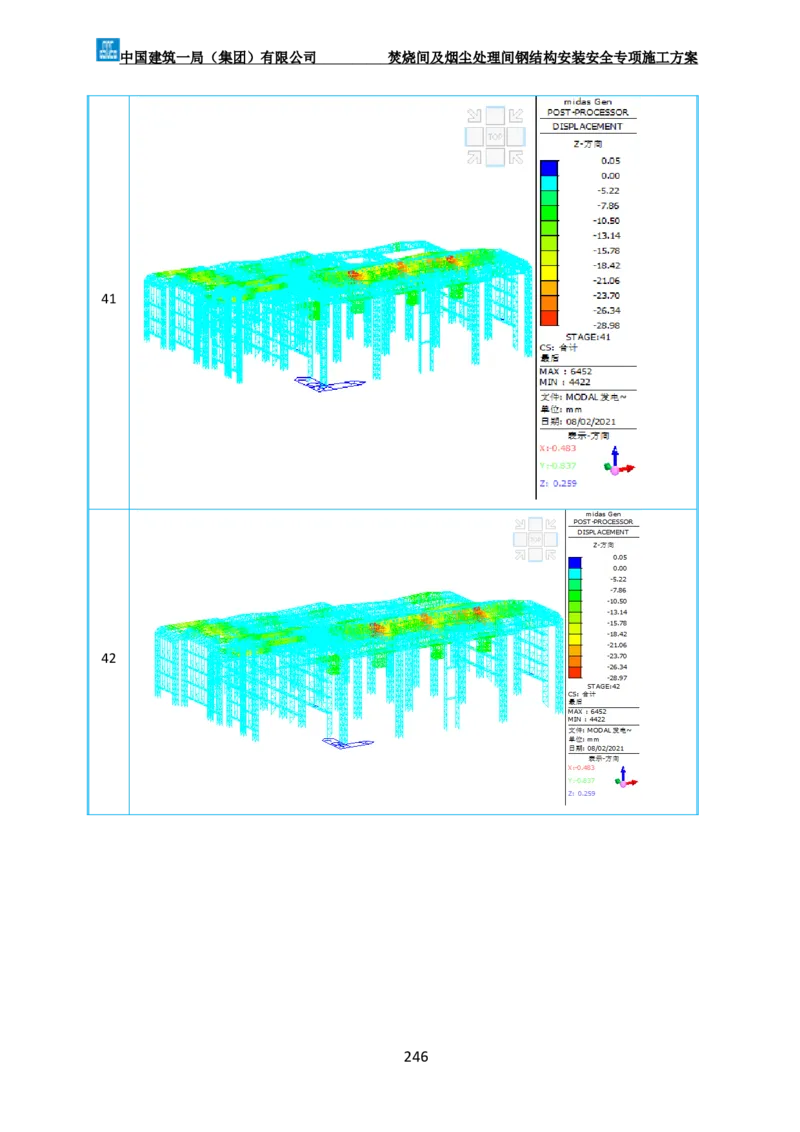

2.2.1 施工各阶段竖向位移

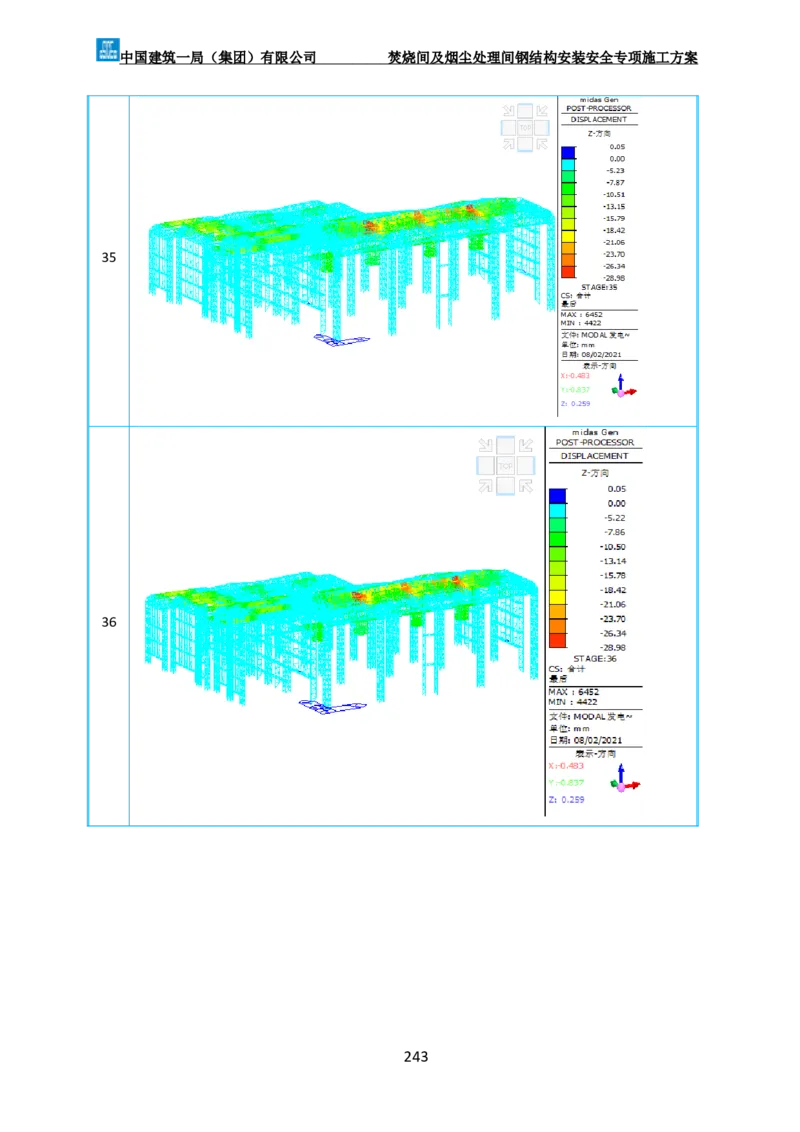

225中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

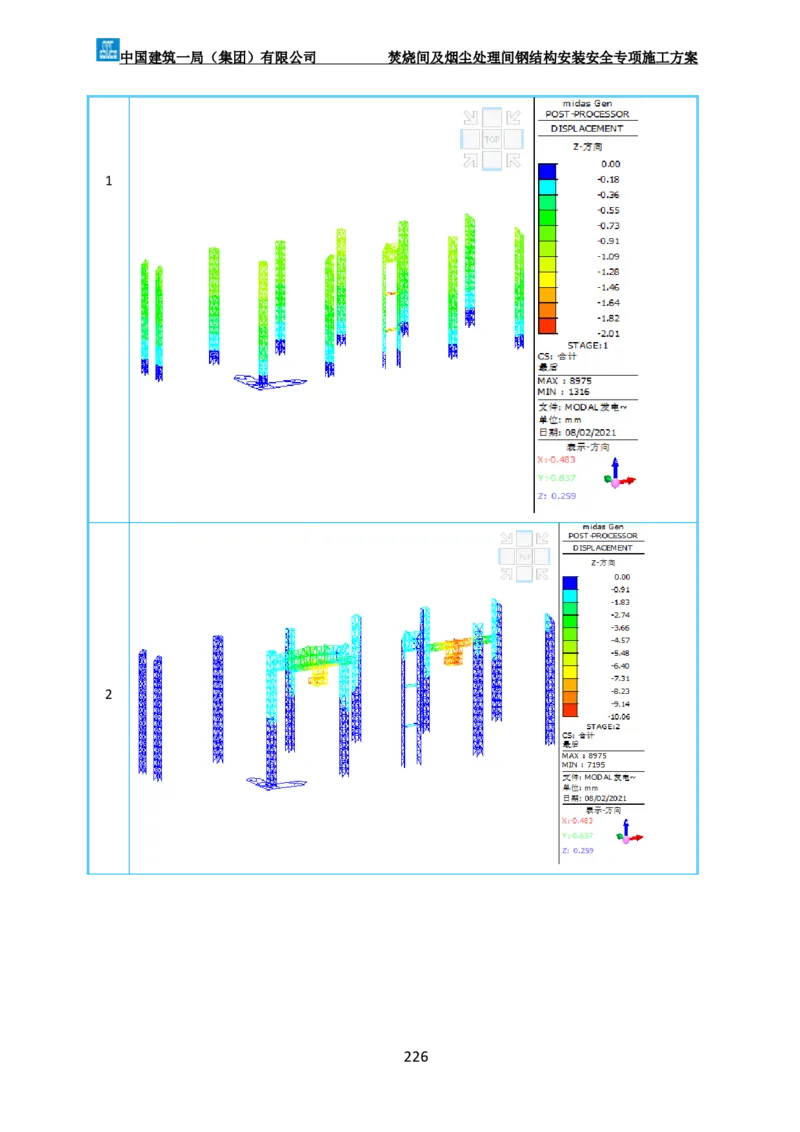

1
2
226中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
3
4
227中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

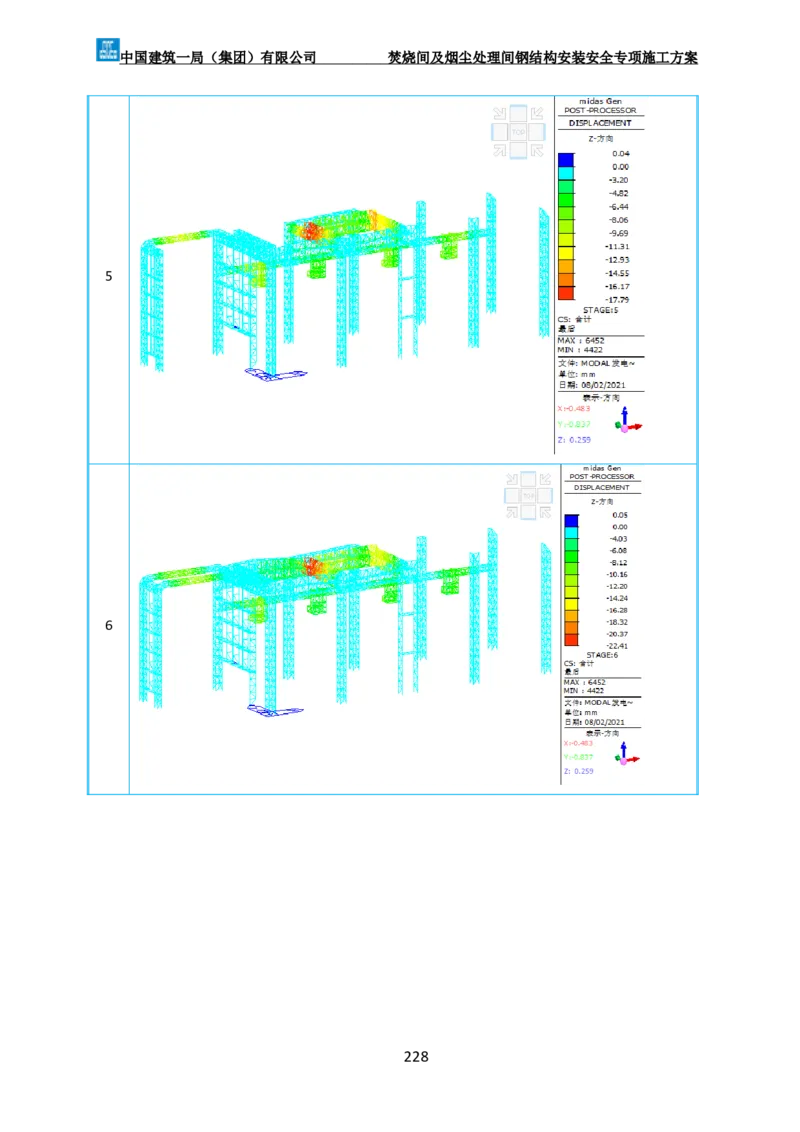

5
6
228中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
7
8
229中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
9
10
230中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
11
12
231中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

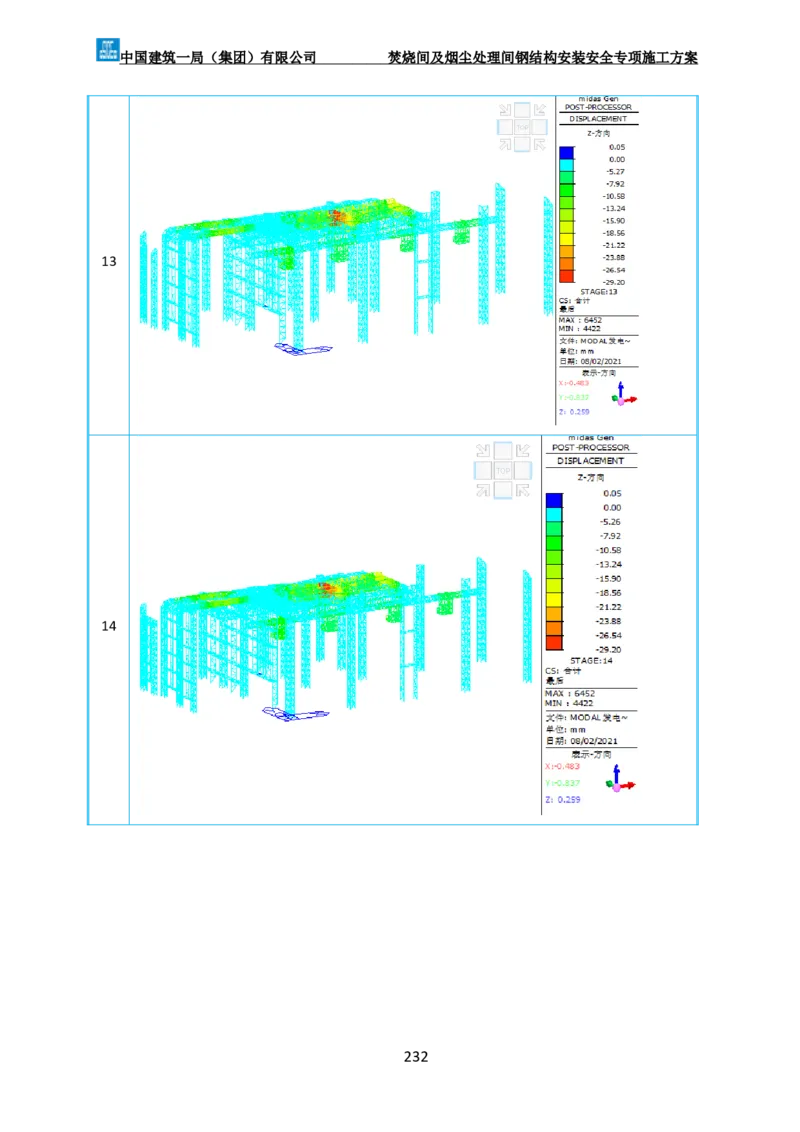

13
14
232中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

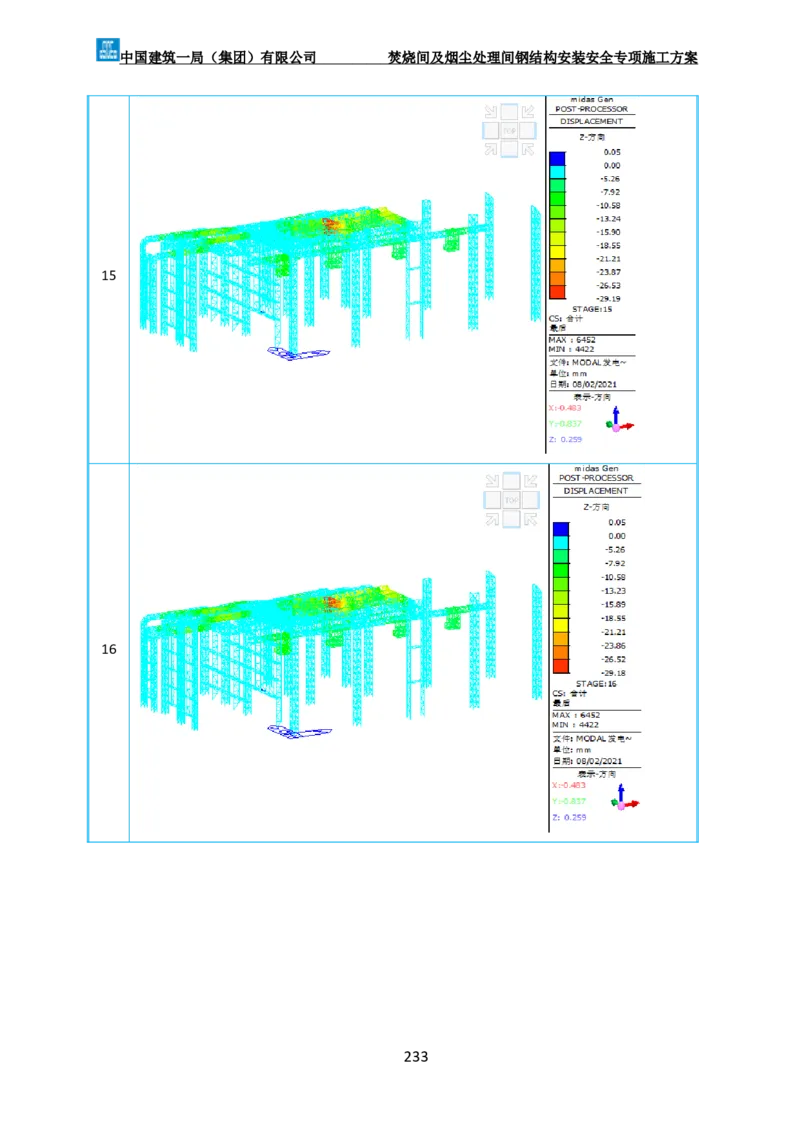

15
16
233中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
17
18
234中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

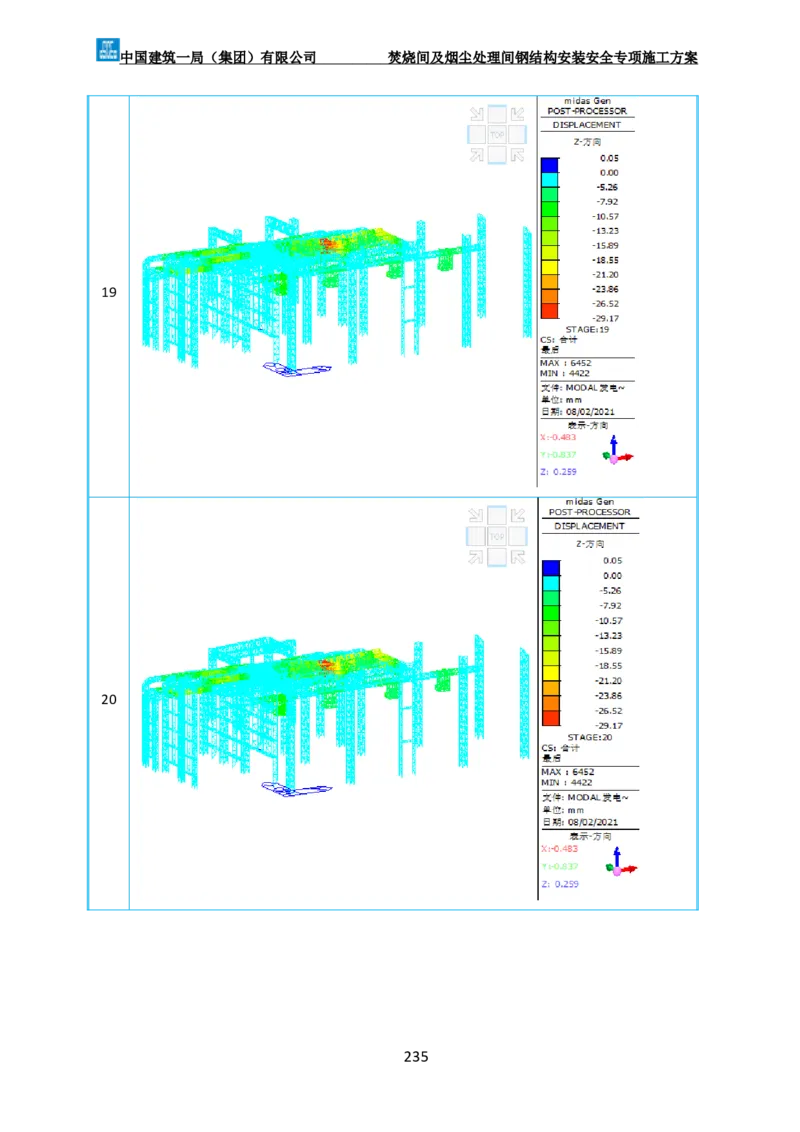

19
20
235中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
21
22
236中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
23
24
237中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
25
26

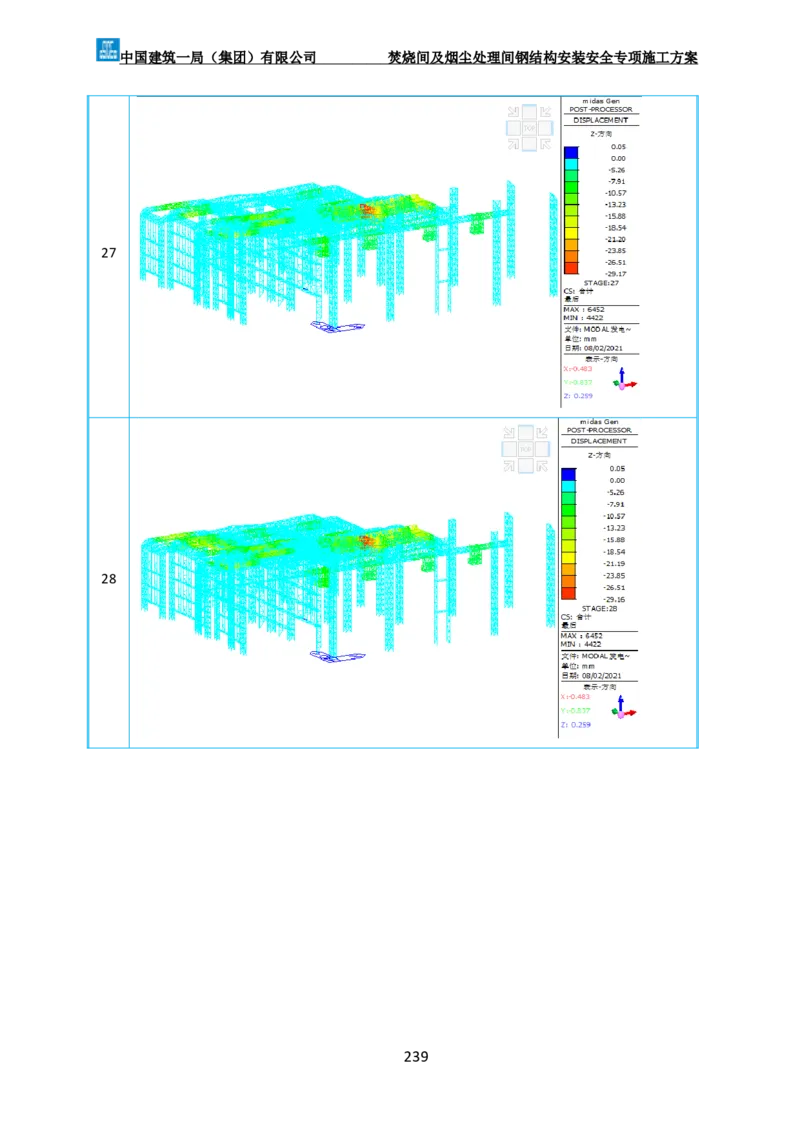

238中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

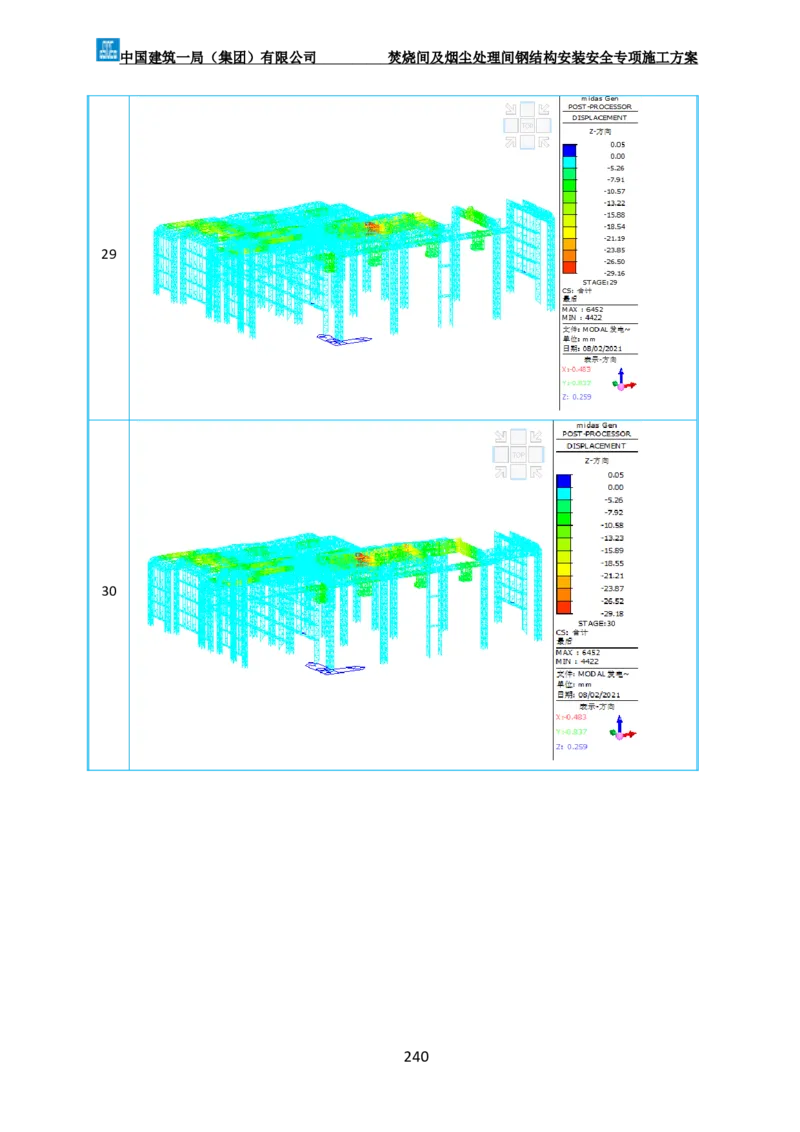

27
28
239中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
29
30
240中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
31
32

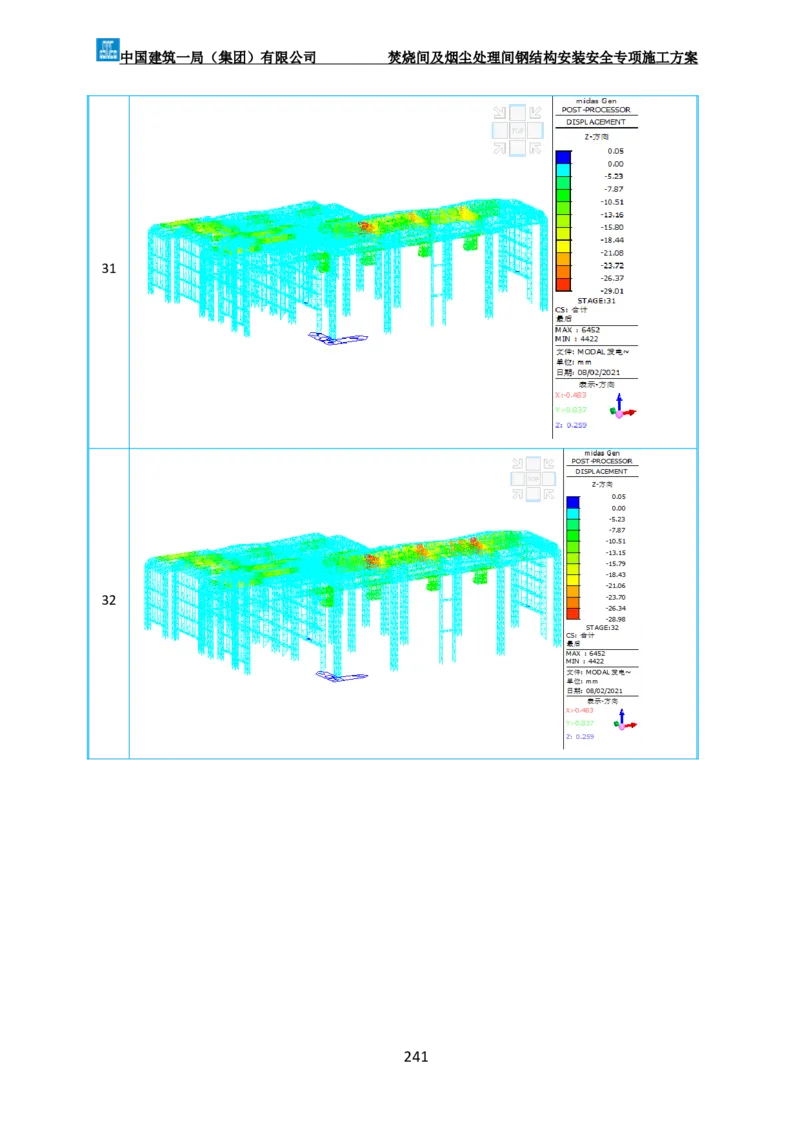

241中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
33
34

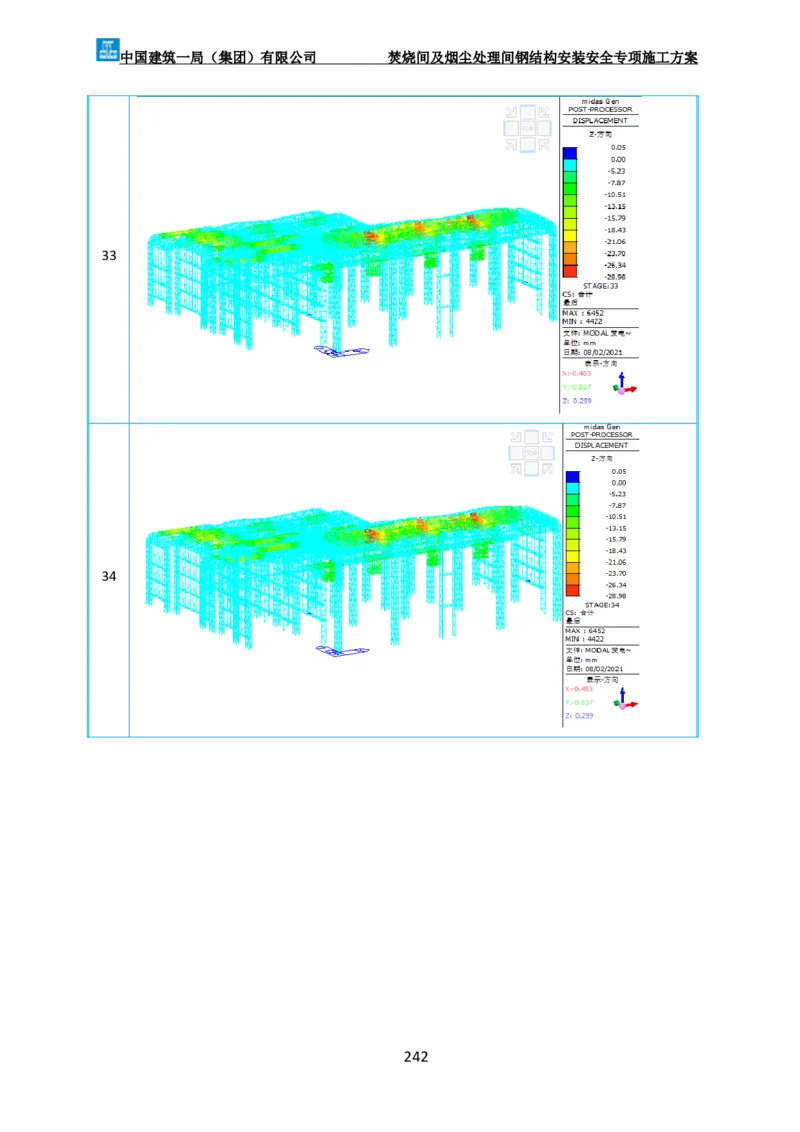

242中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
35
36
243中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

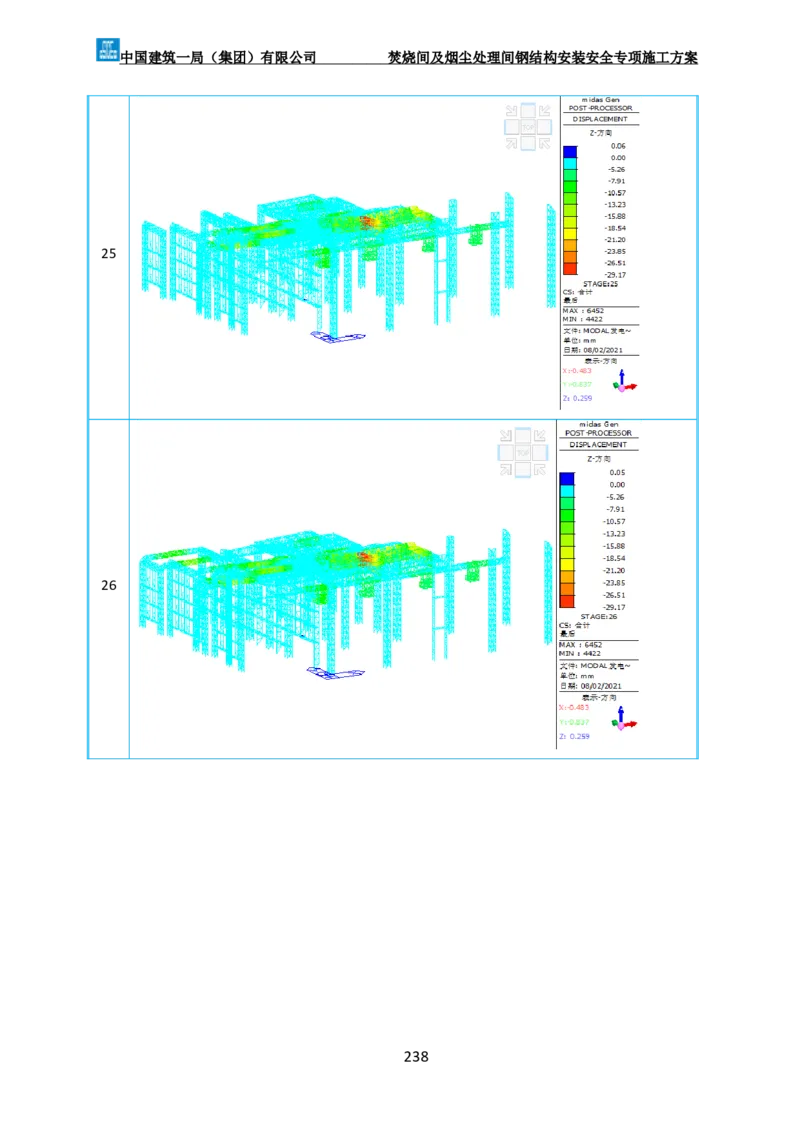

37
38
244中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
39
40
245中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
41
42
246中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
43
44
247中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

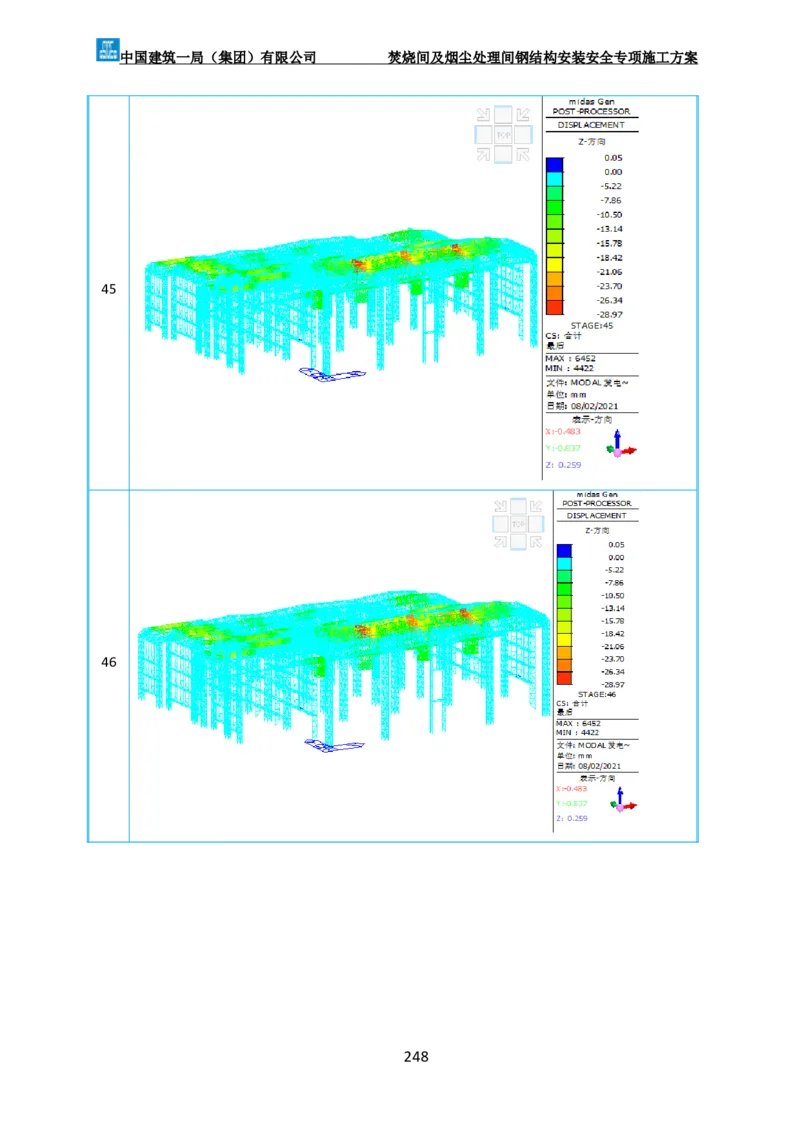

45
46
248中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

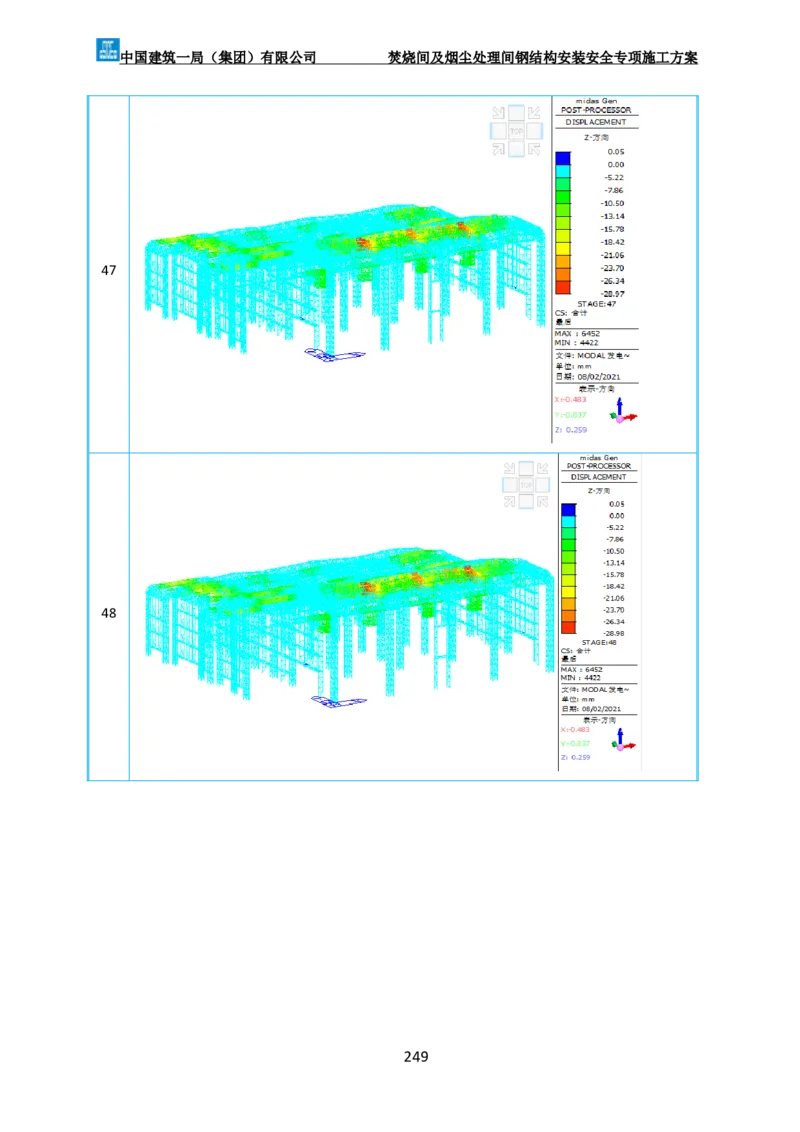

47
48
249中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
49
50
250中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

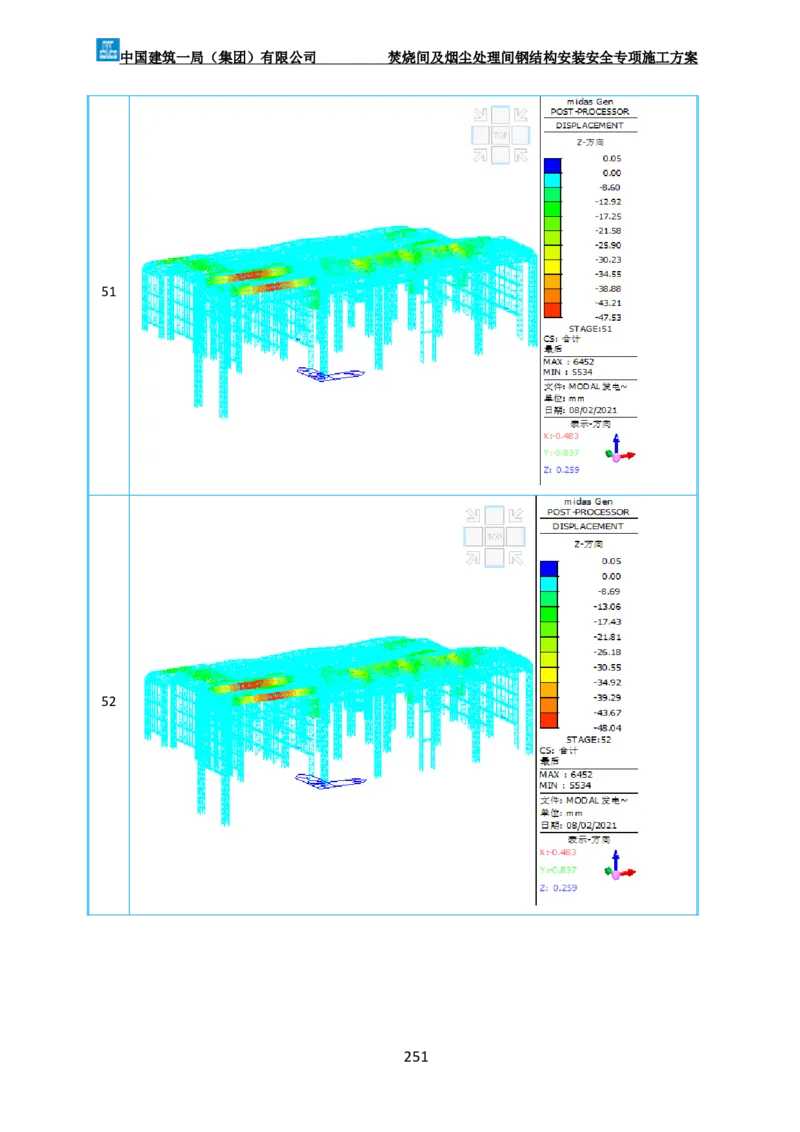

51
52
251中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

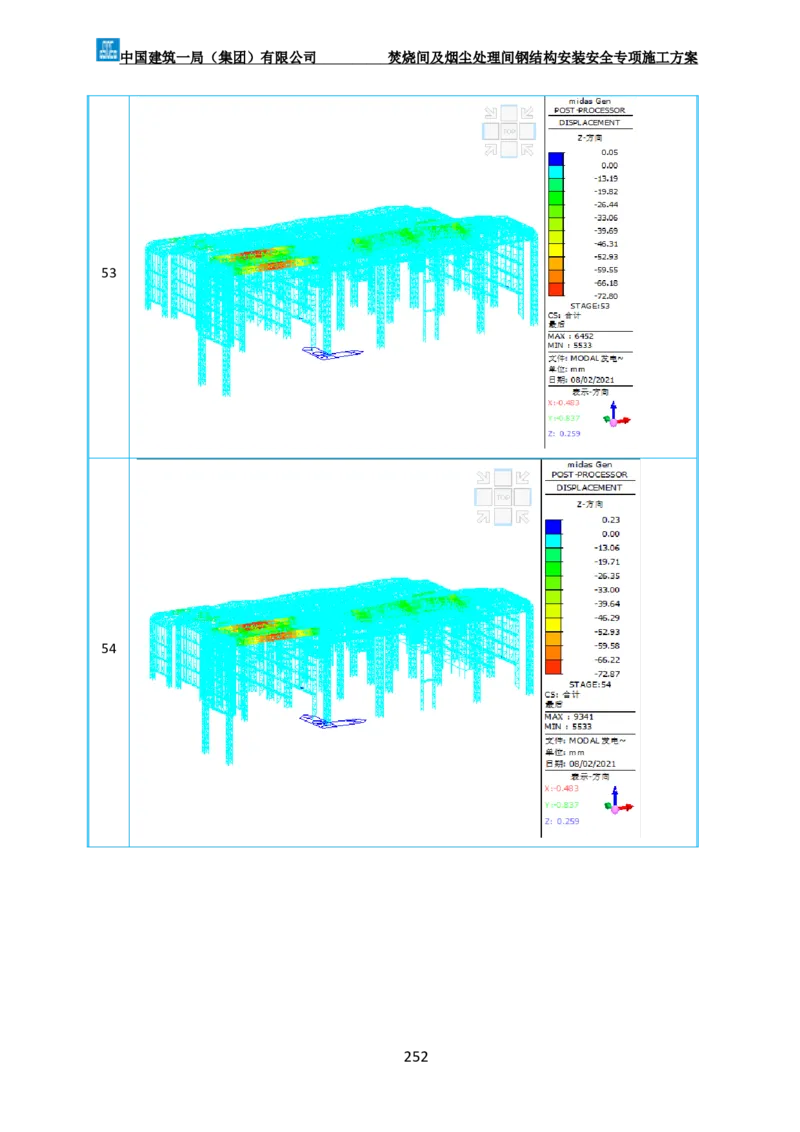

53
54
252中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
55

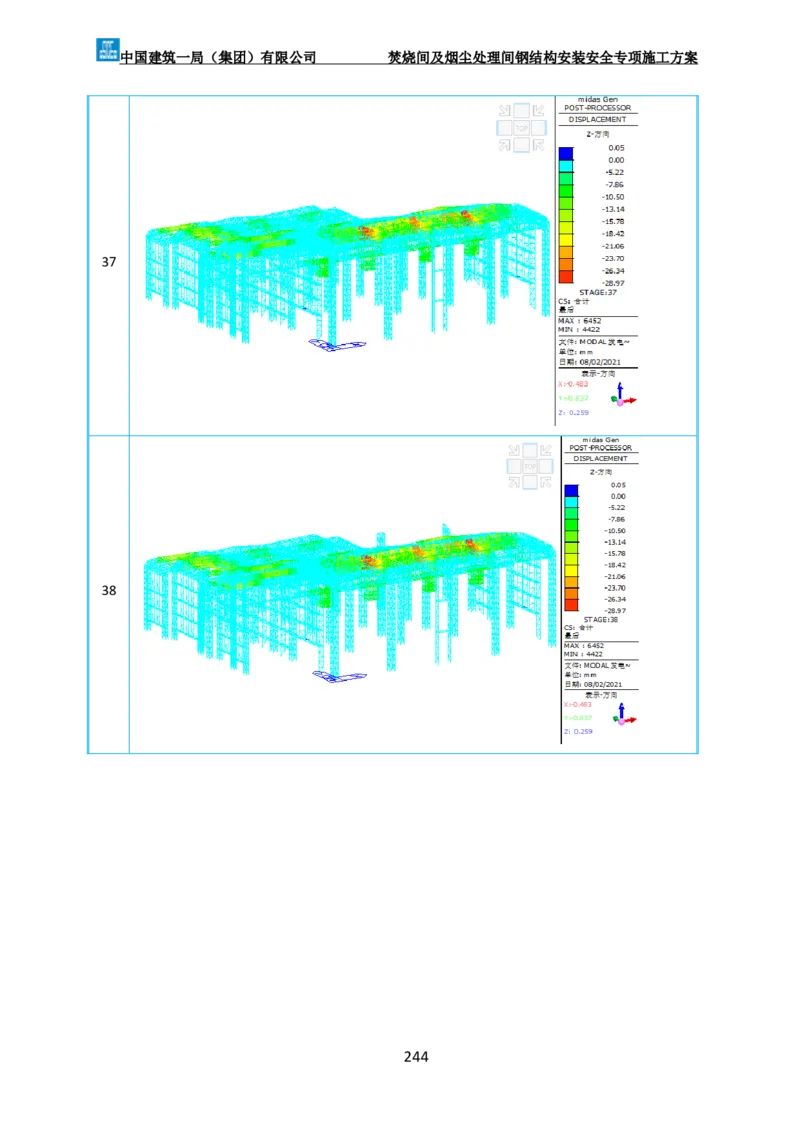

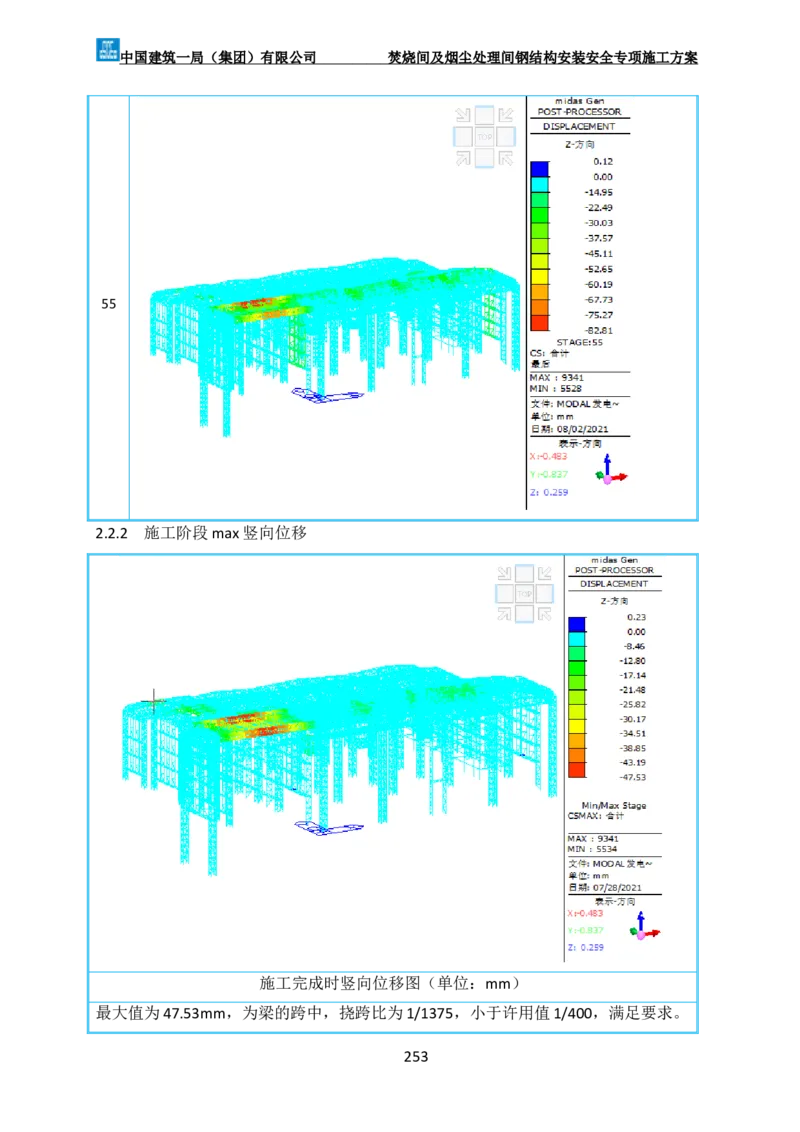

2.2.2 施工阶段max竖向位移

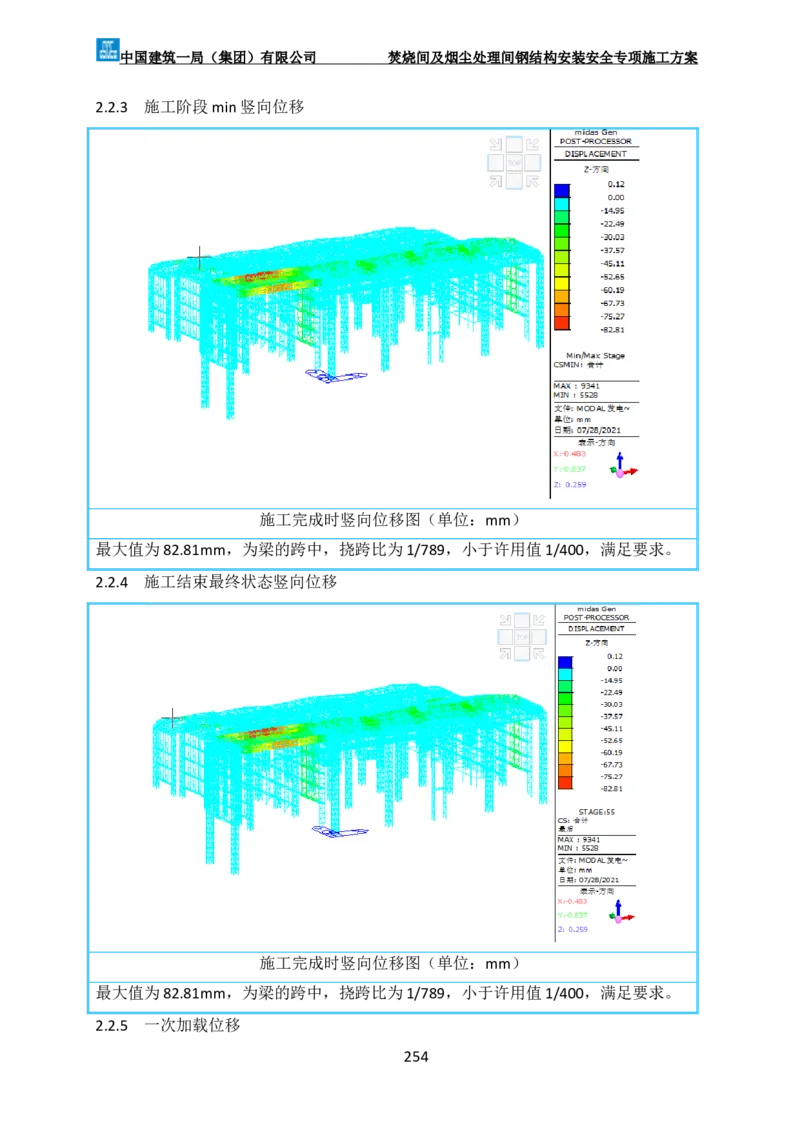

施工完成时竖向位移图（单位：mm）
最大值为47.53mm，为梁的跨中，挠跨比为1/1375，小于许用值1/400，满足要求。
253中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2.2.3 施工阶段min竖向位移
施工完成时竖向位移图（单位：mm）
最大值为82.81mm，为梁的跨中，挠跨比为1/789，小于许用值1/400，满足要求。
2.2.4 施工结束最终状态竖向位移
施工完成时竖向位移图（单位：mm）
最大值为82.81mm，为梁的跨中，挠跨比为1/789，小于许用值1/400，满足要求。
2.2.5 一次加载位移
254中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
施工完成时竖向位移图（单位：mm）
最大值为79.57mm，为梁的跨中，挠跨比为1/822，小于许用值1/400，满足要求。

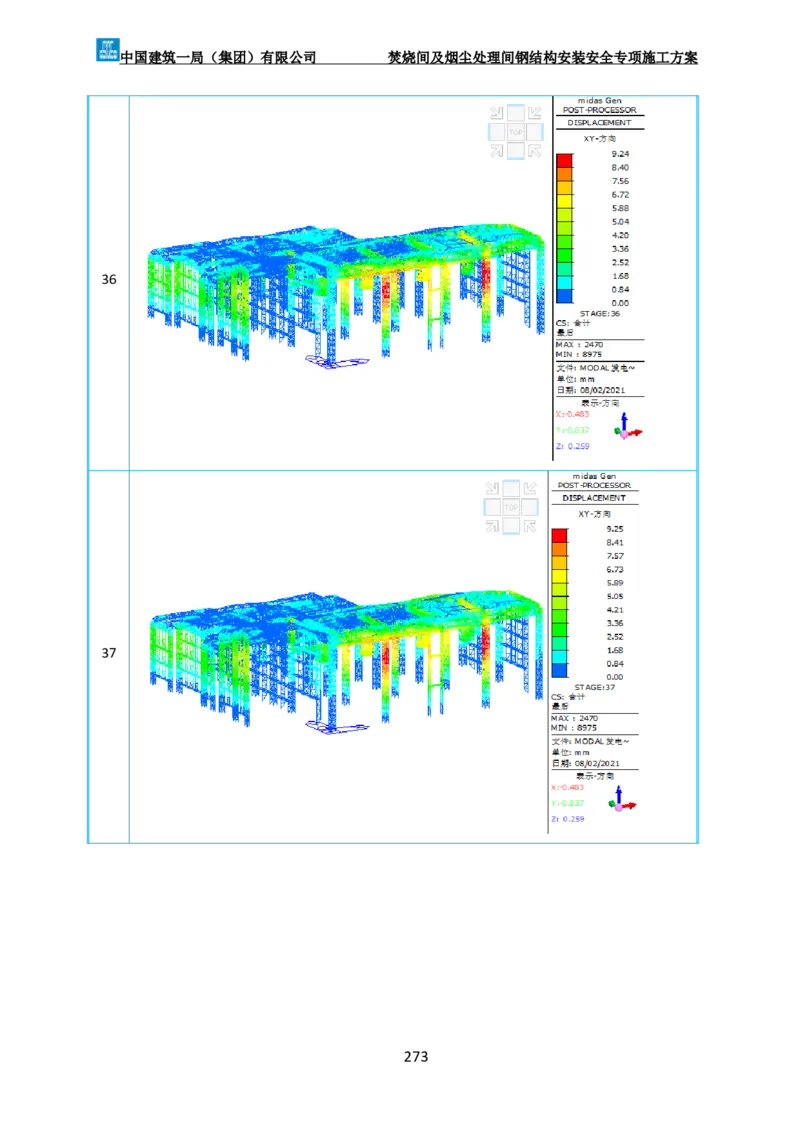

2.3水平位移

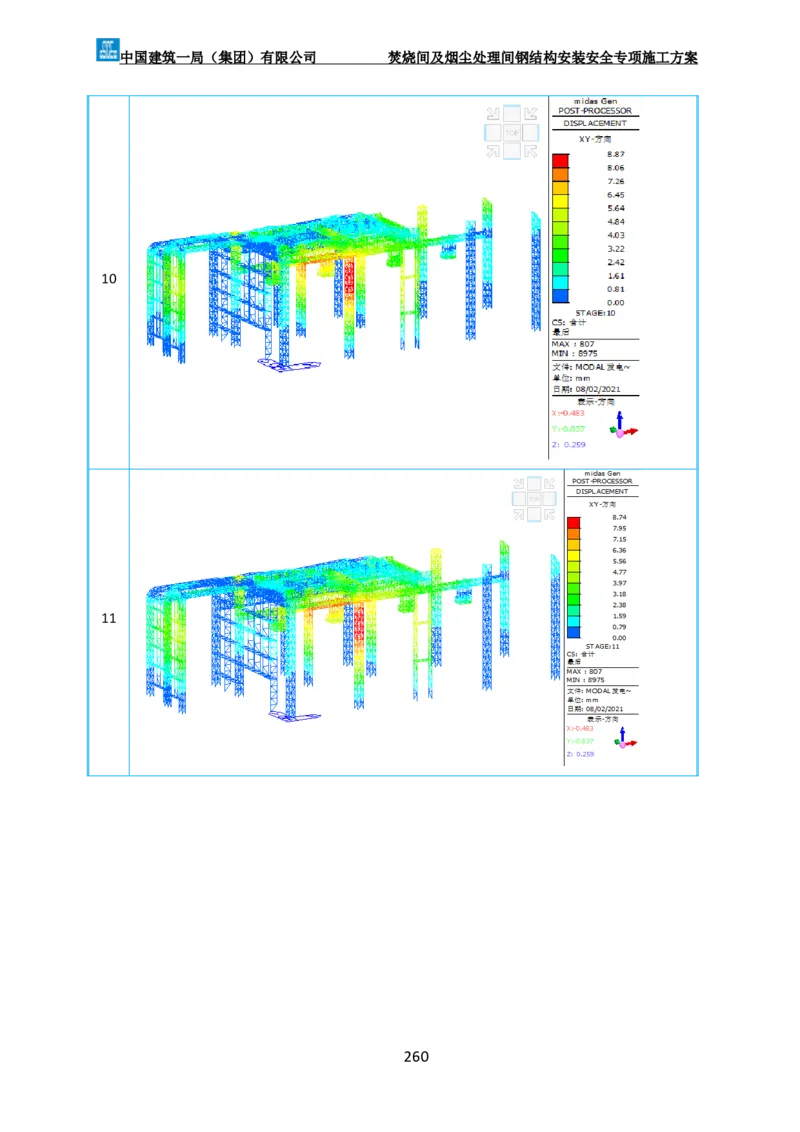

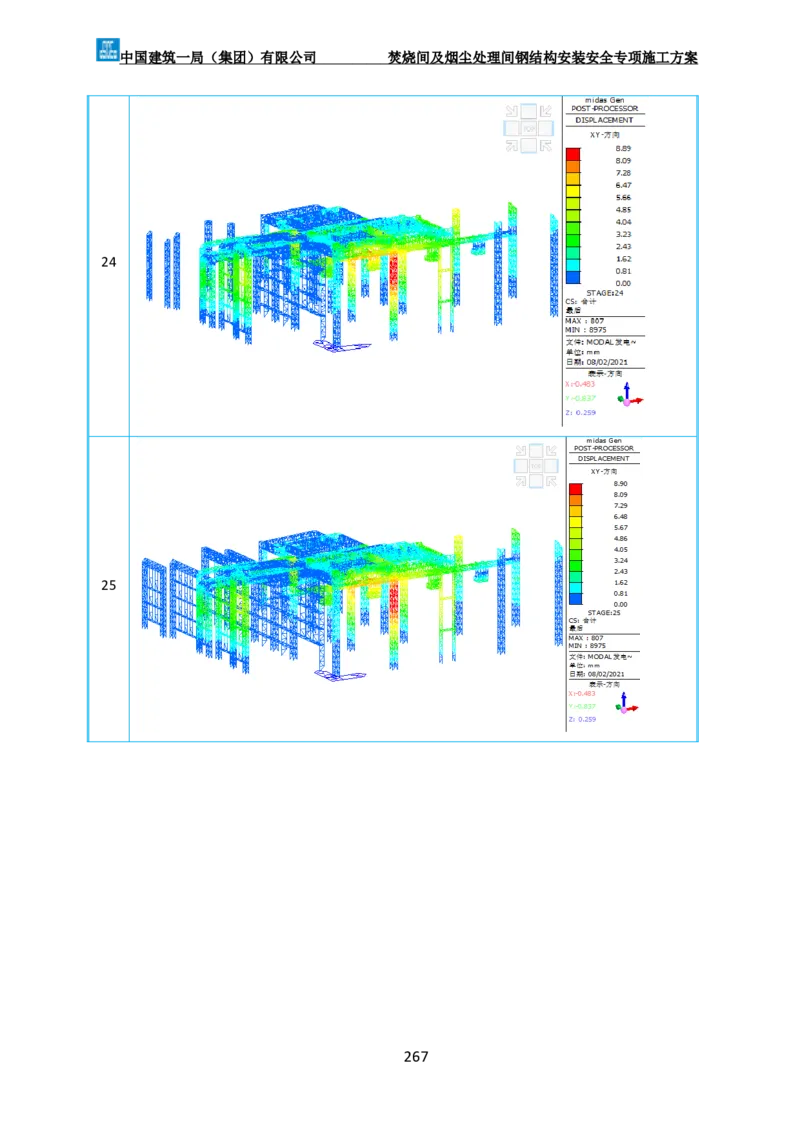

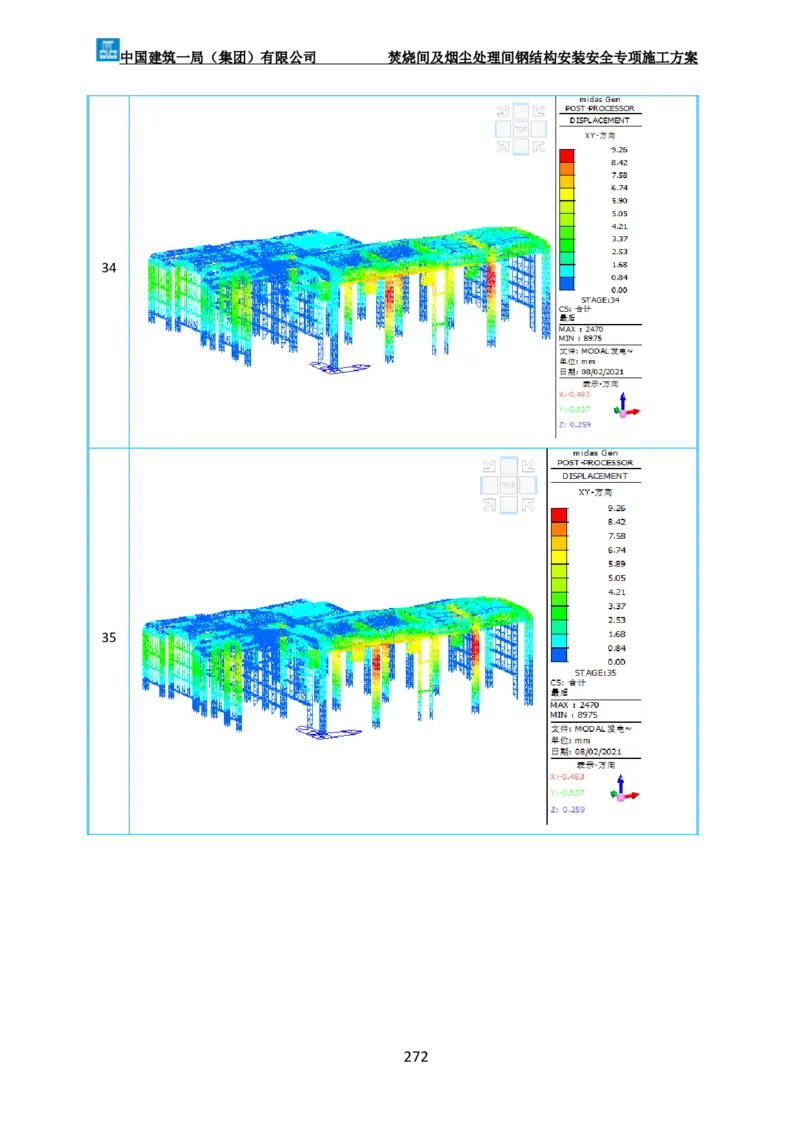

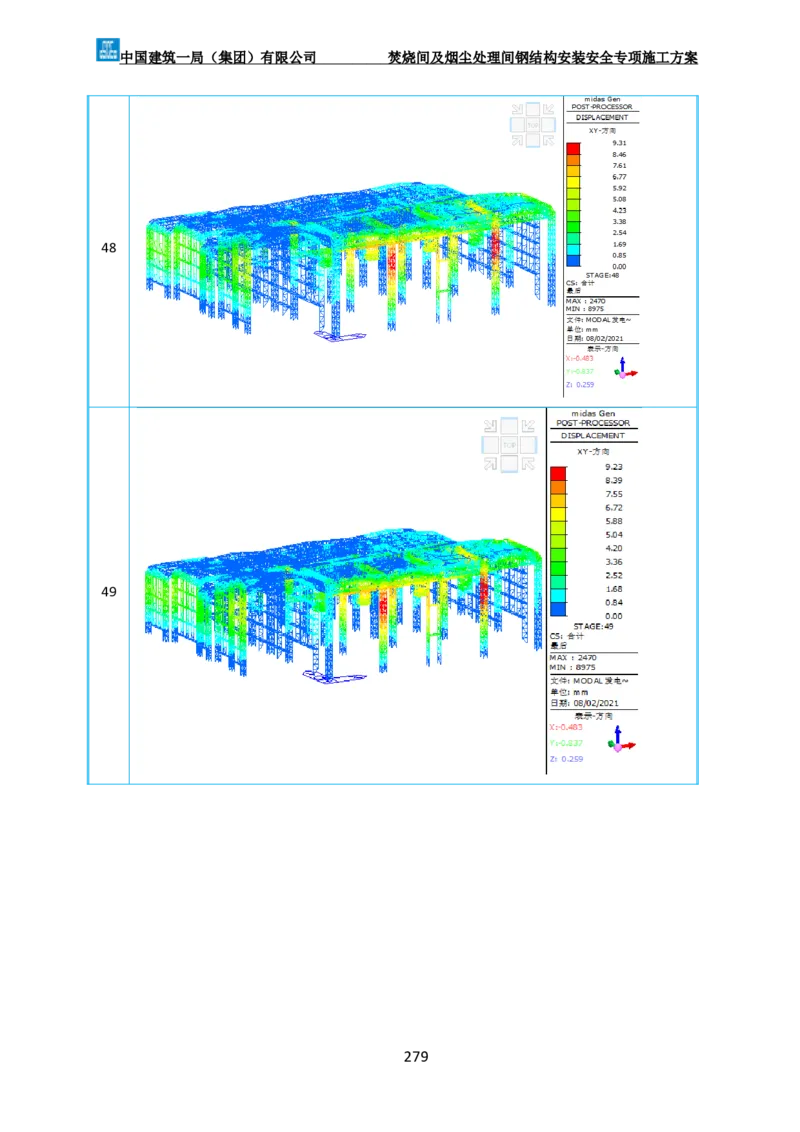

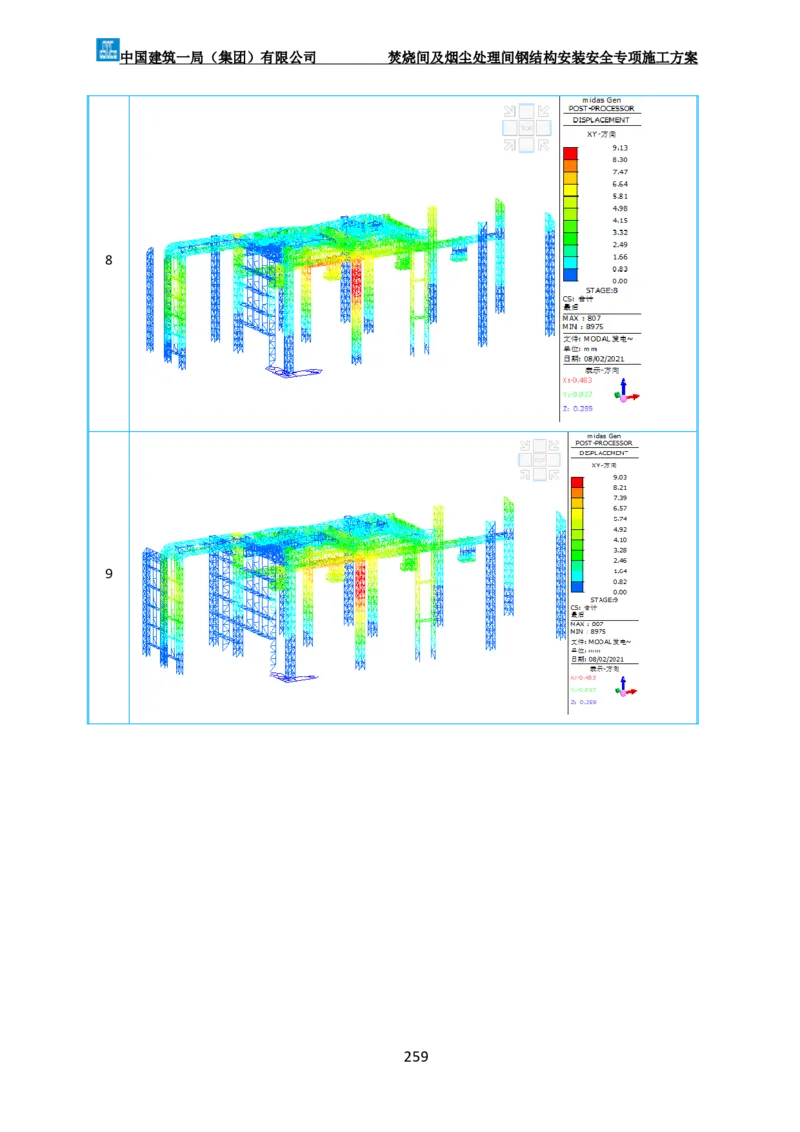

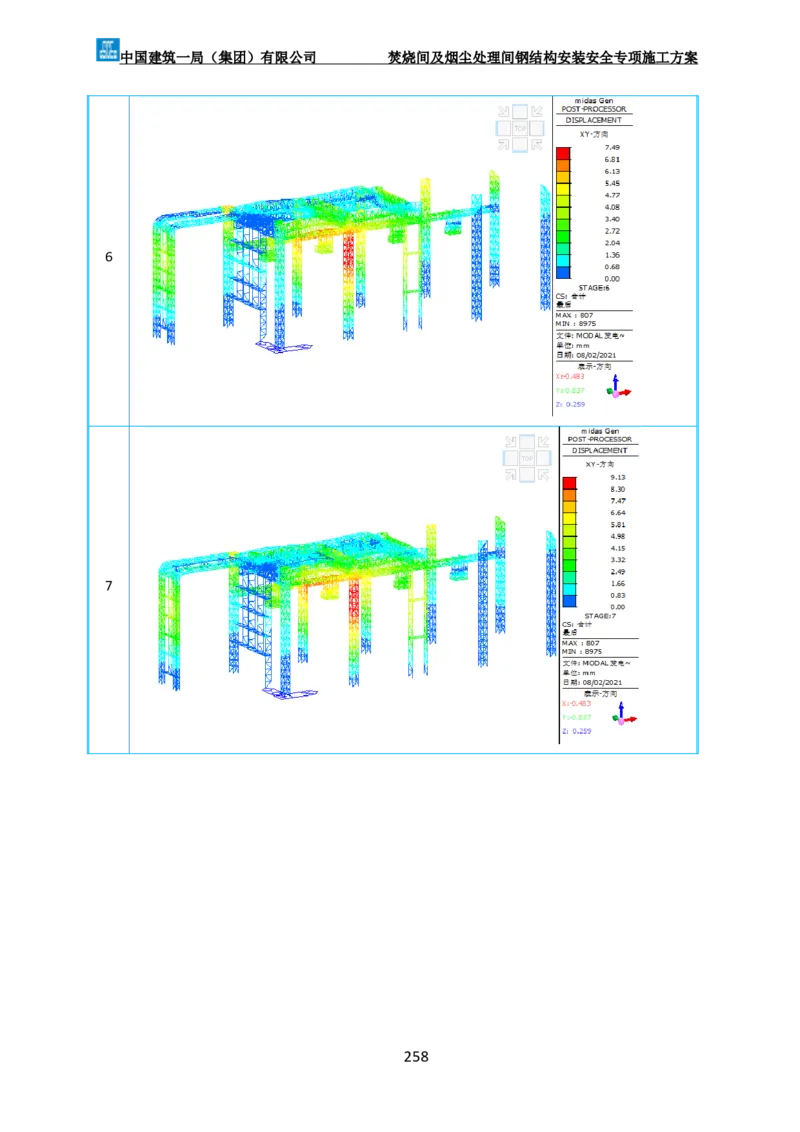

2.3.1 施工各阶段水平位移
1
255中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

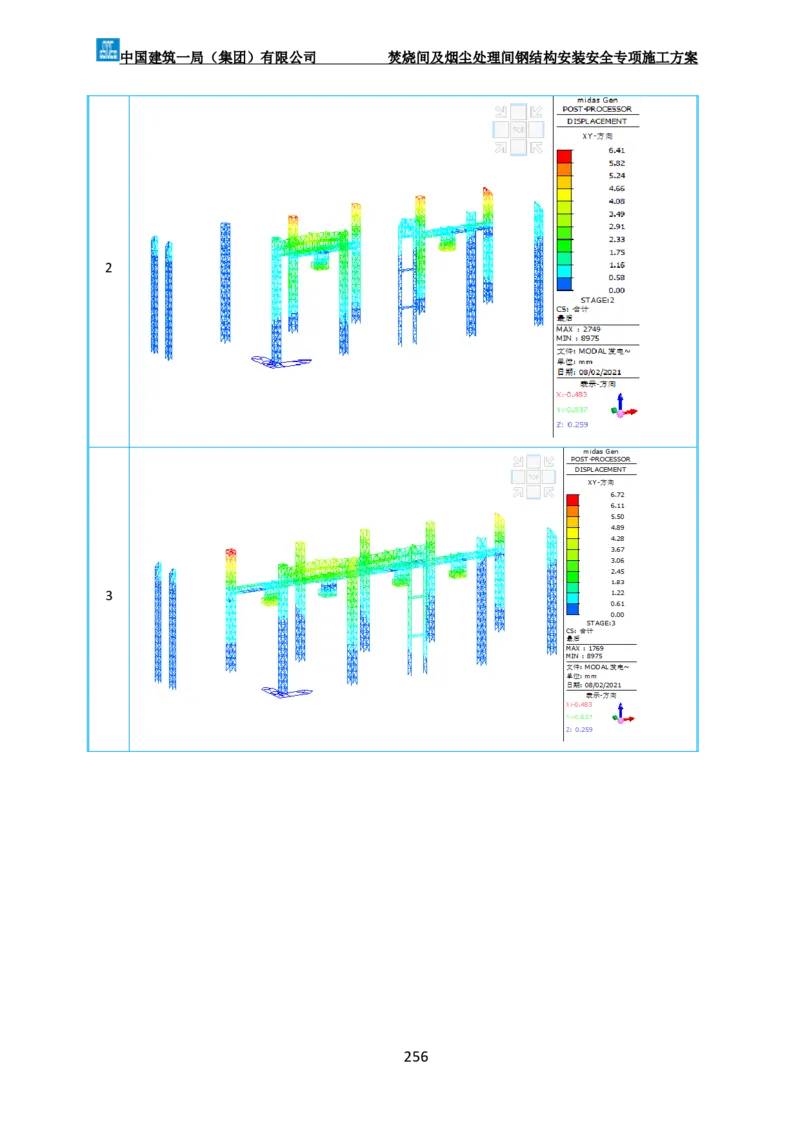

2
3
256中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

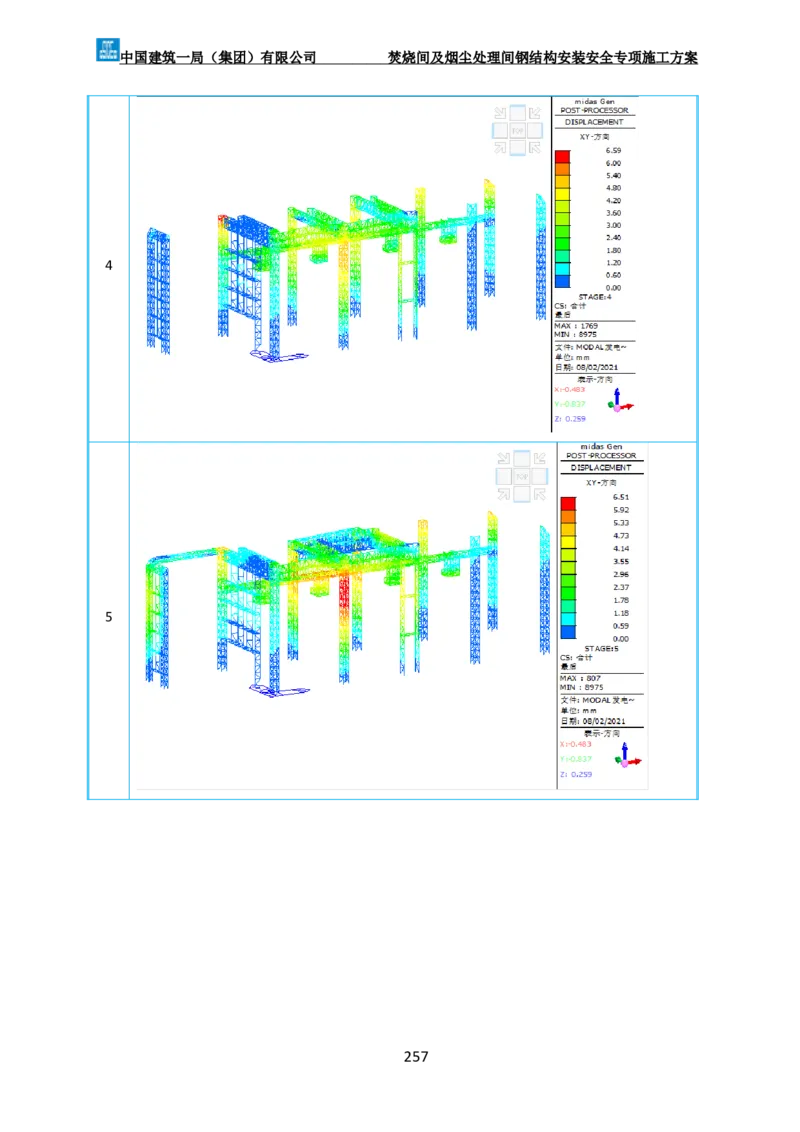

4
5
257中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
6
7
258中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
8
9
259中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
10
11
260中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
12
13
261中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

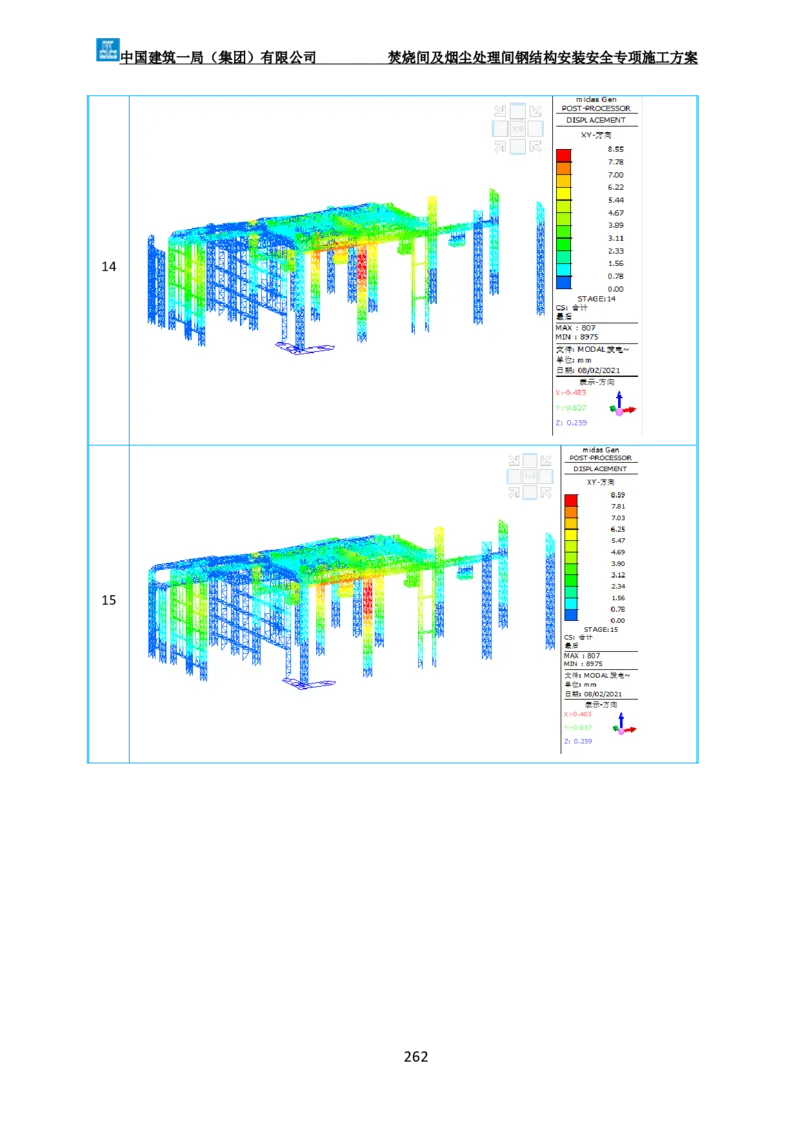

14
15
262中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
16
17
263中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

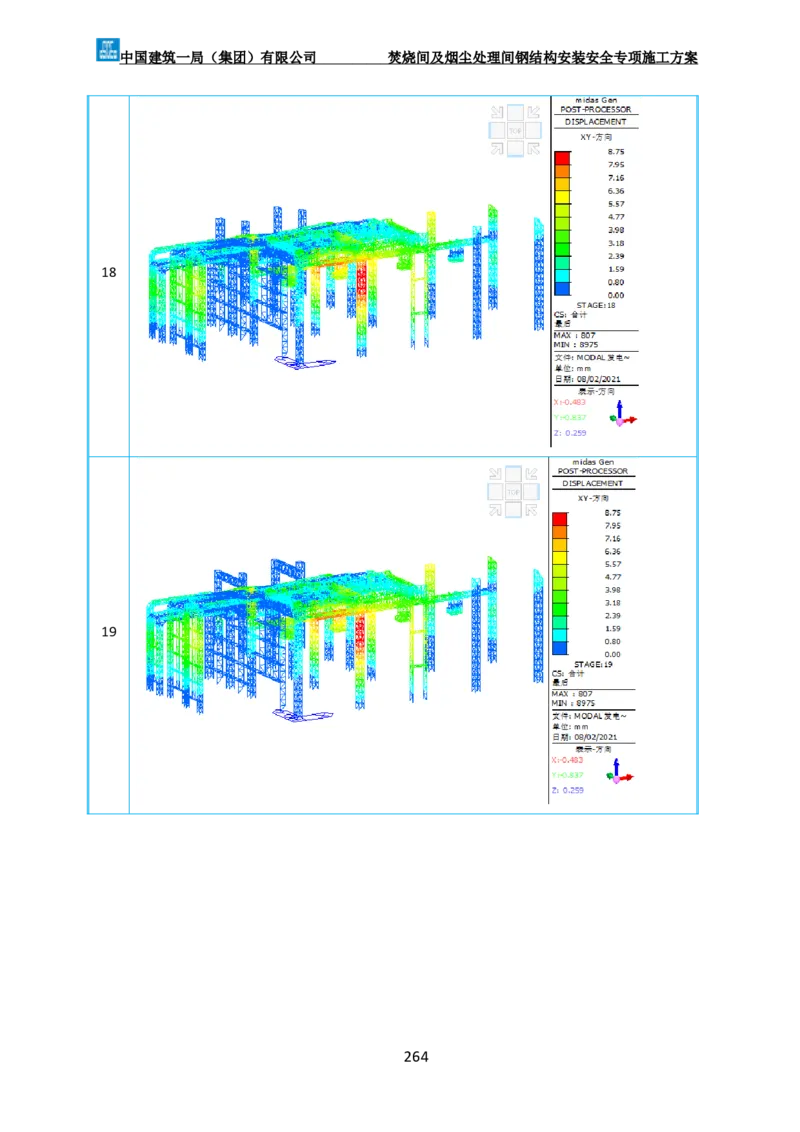

18
19
264中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

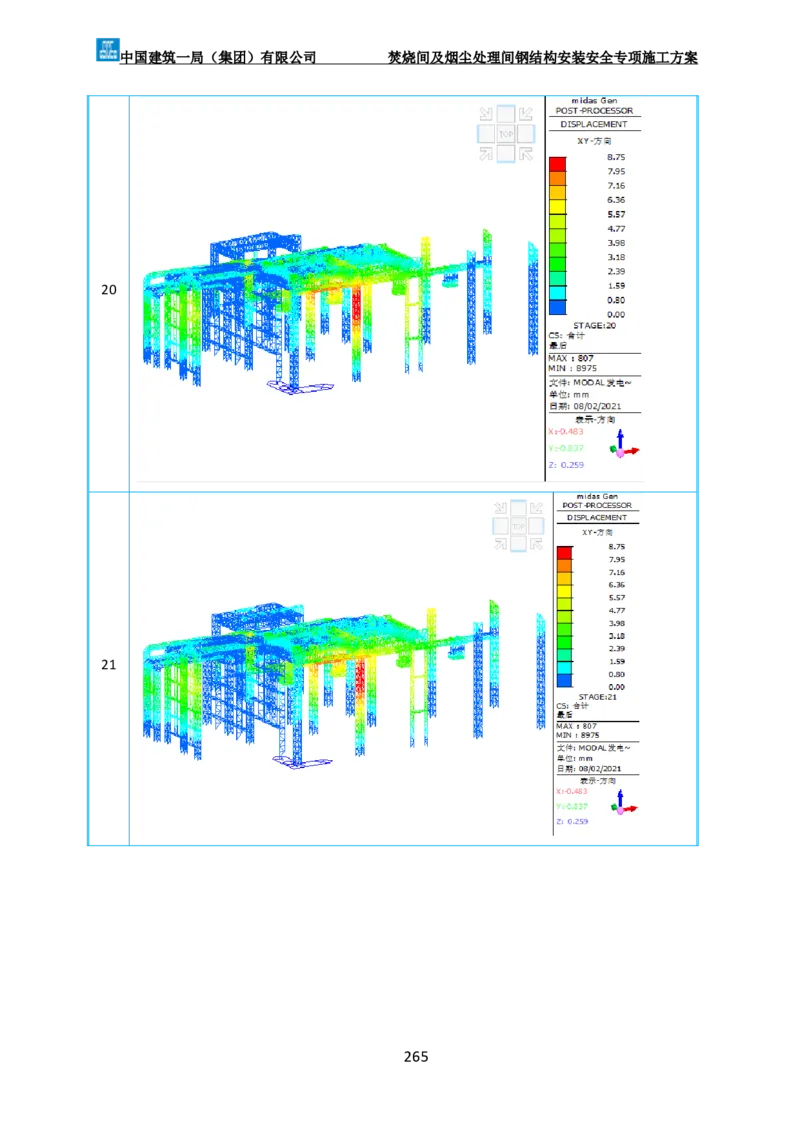

20
21
265中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

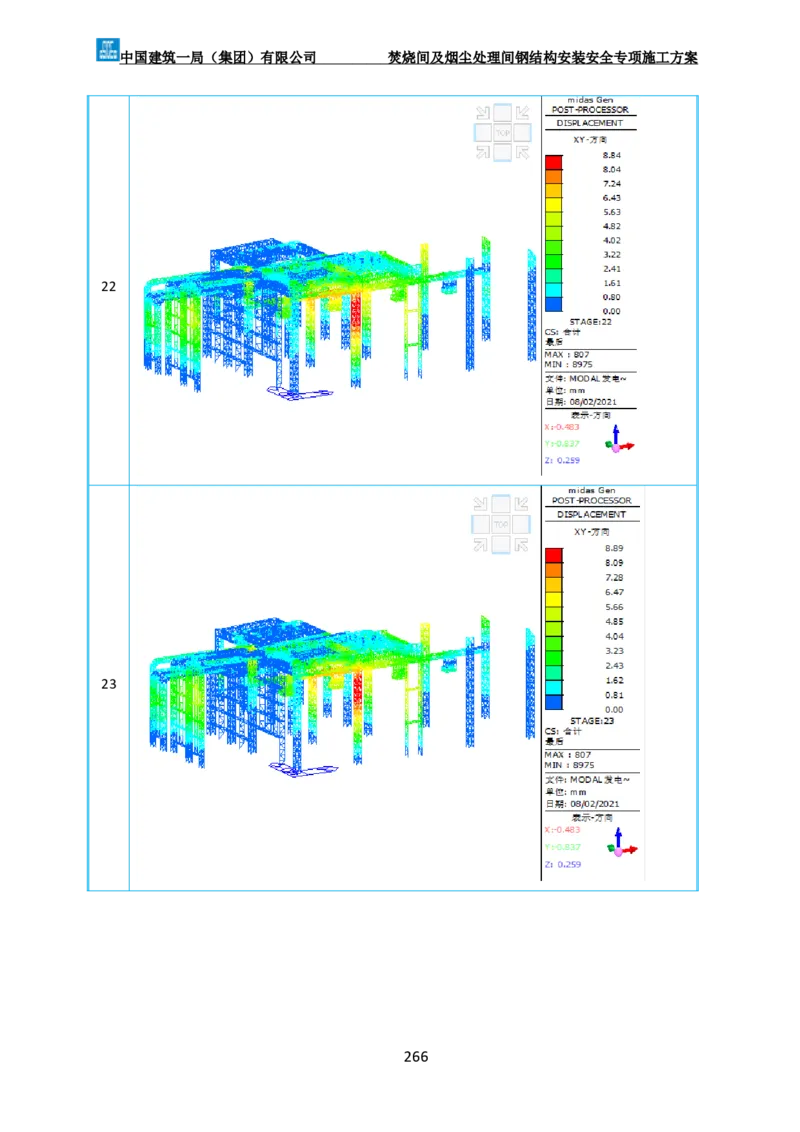

22
23
266中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
24
25
267中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

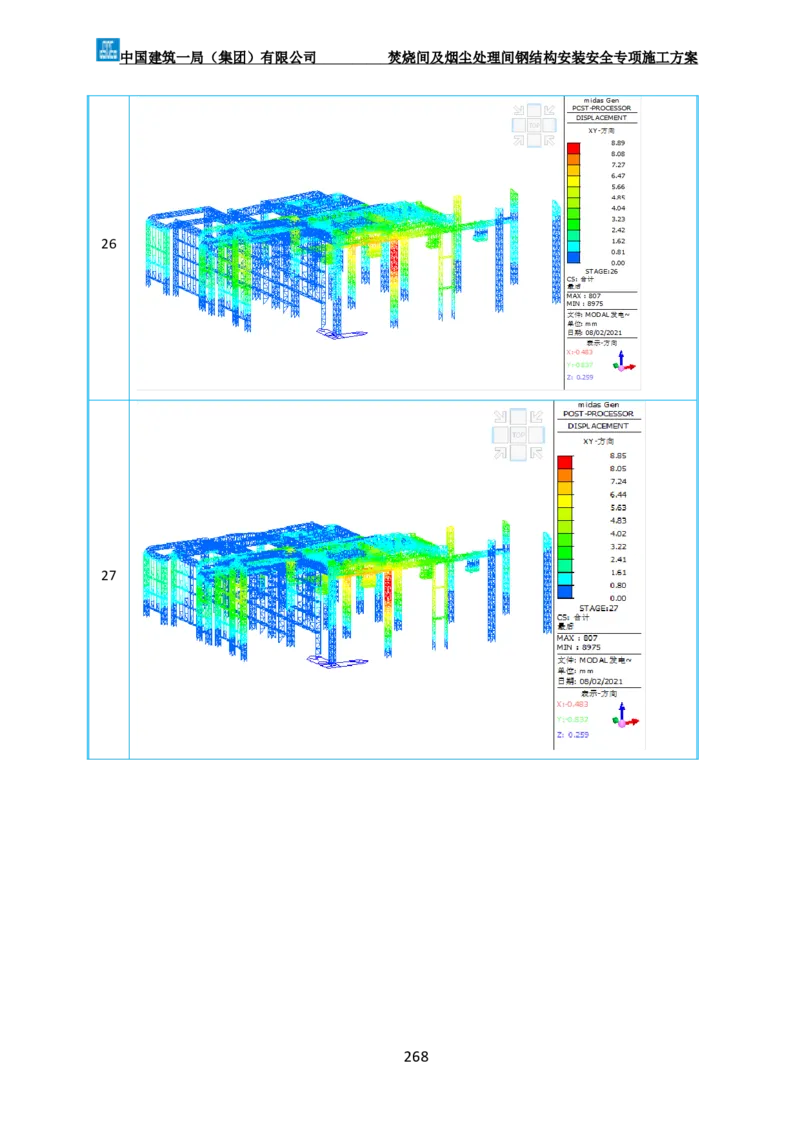

26
27
268中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

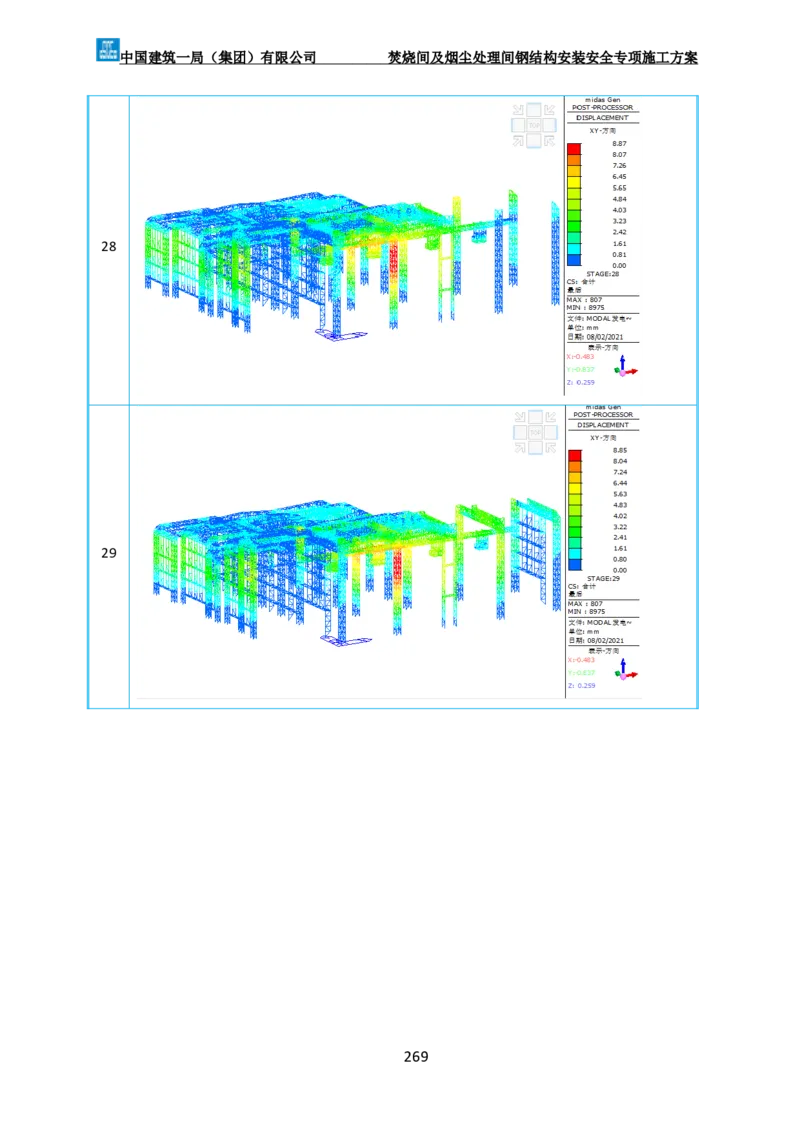

28
29
269中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

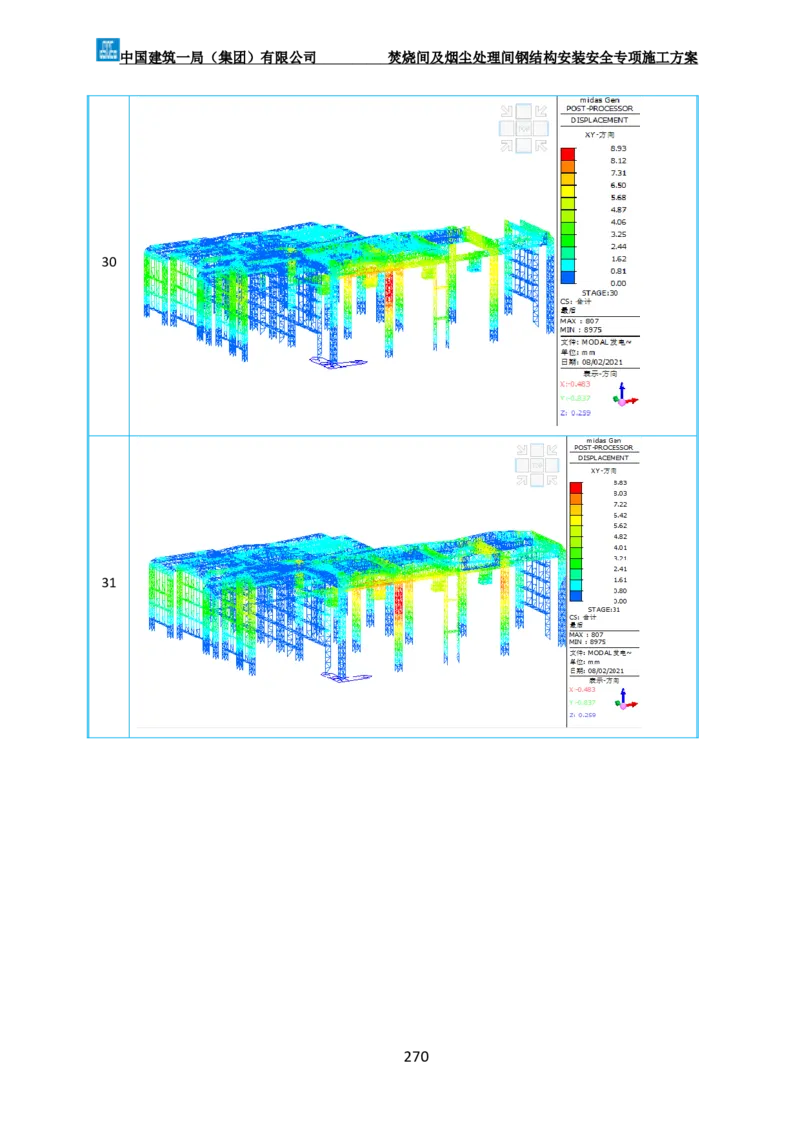

30
31
270中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
32
33
271中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
34
35
272中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
36
37
273中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
38
39
274中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

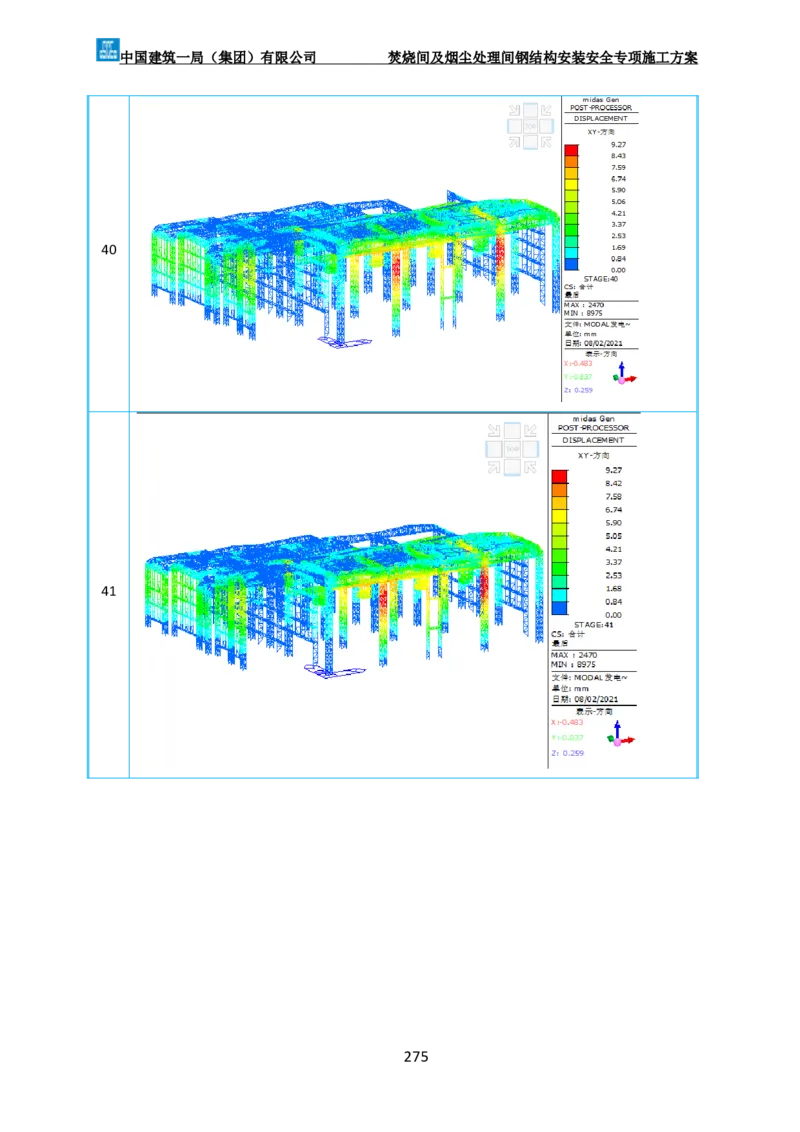

40
41
275中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

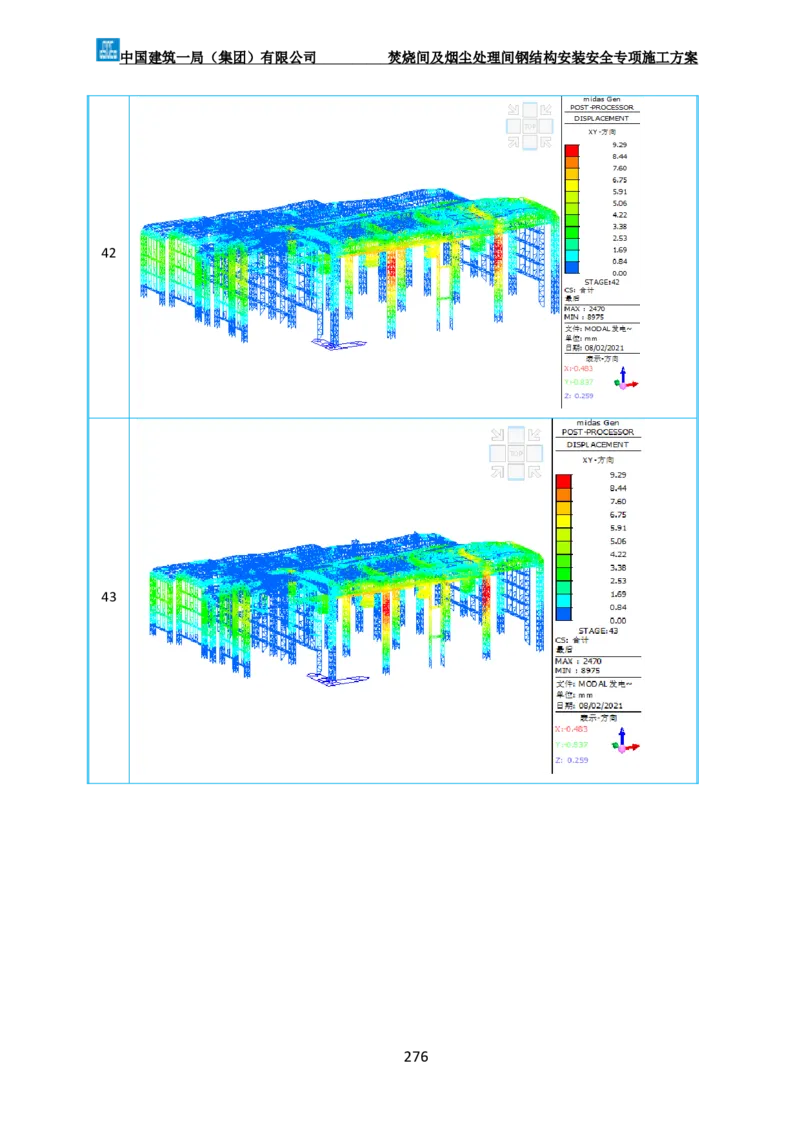

42
43
276中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
44
45
277中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
46
47
278中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
48
49
279中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

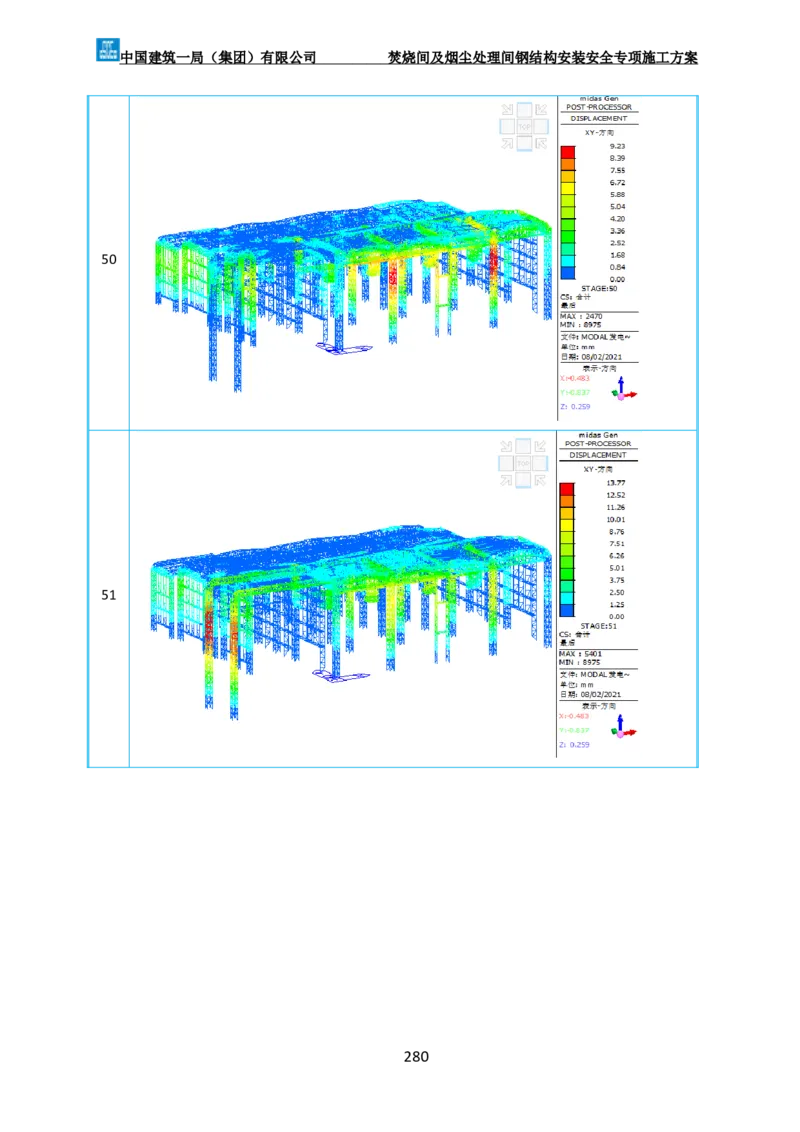

50
51
280中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
52
53

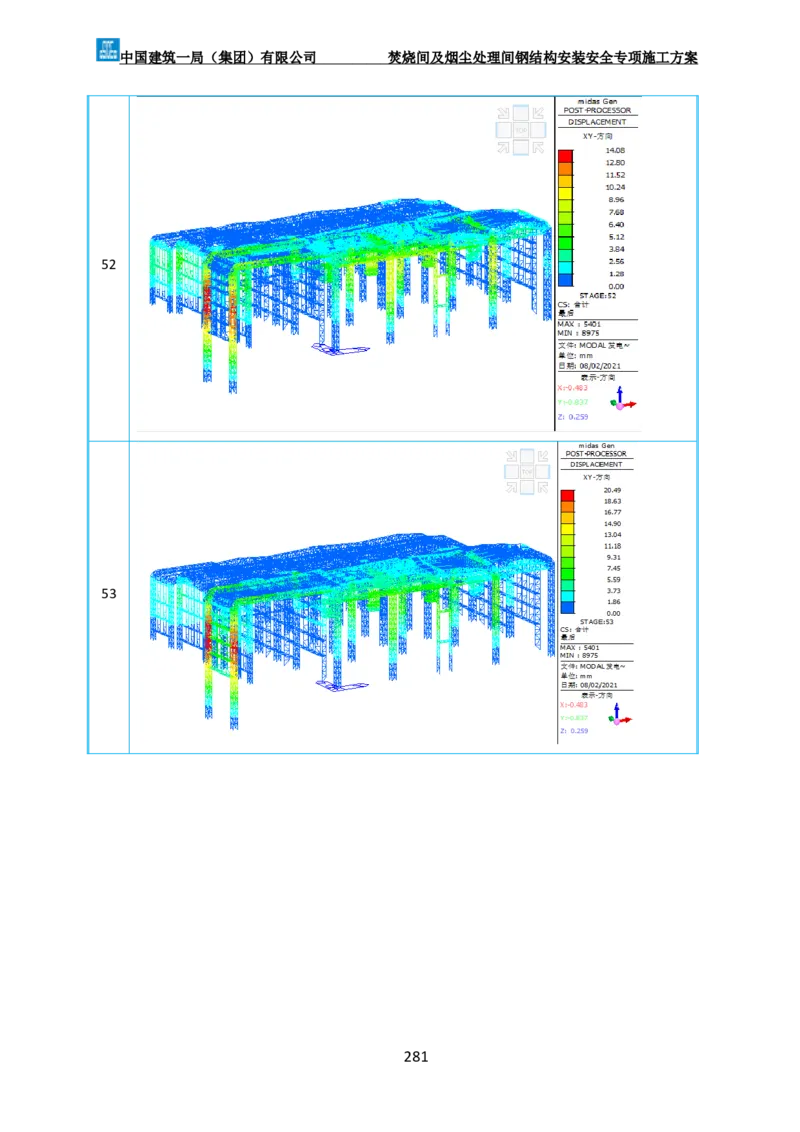

281中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

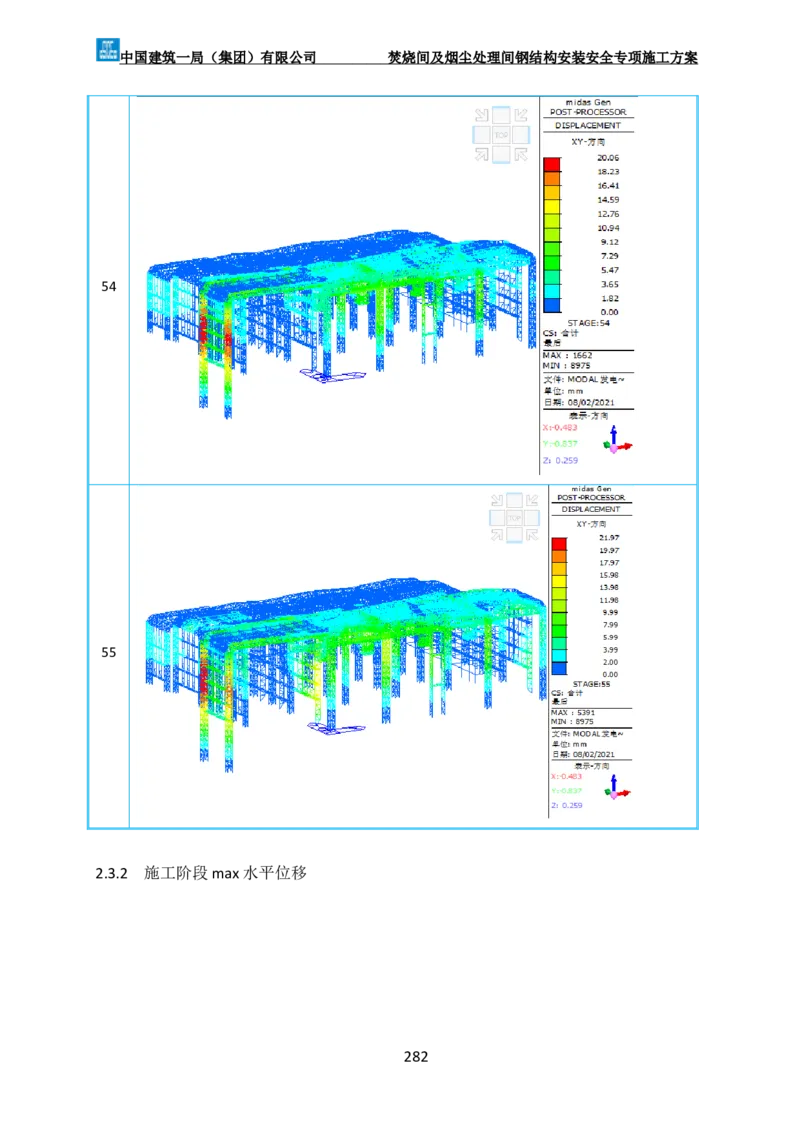

54
55

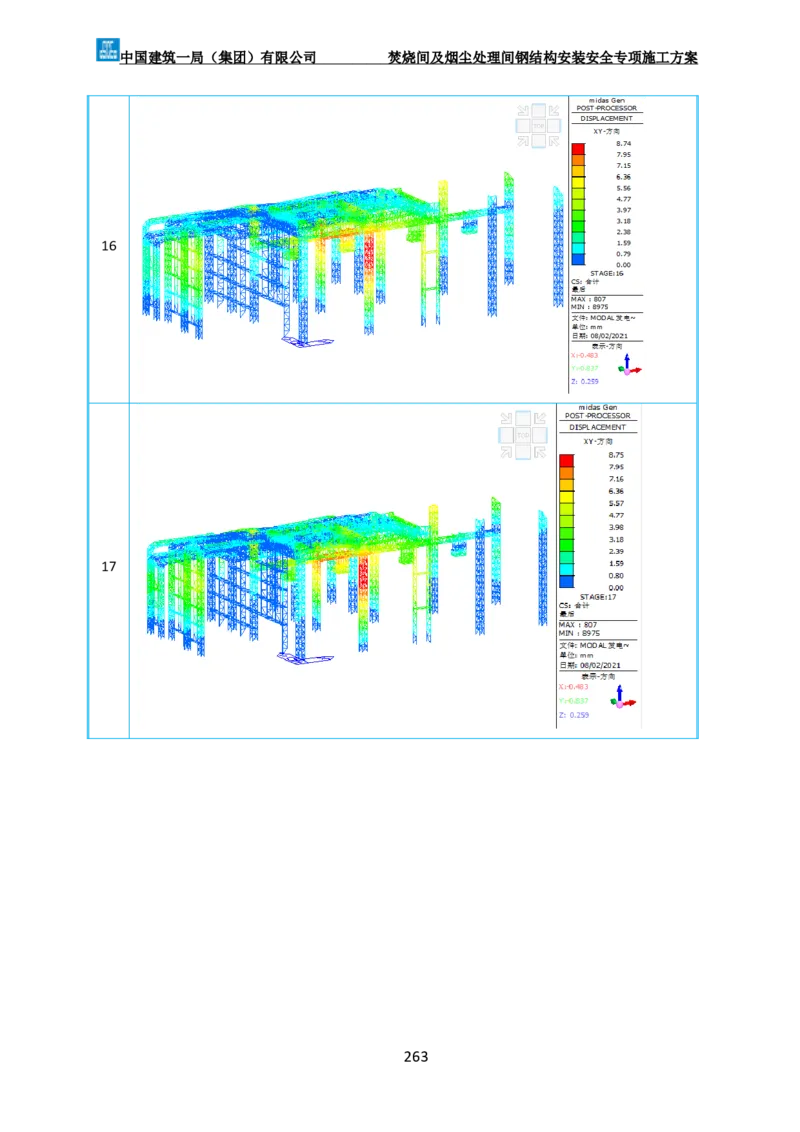

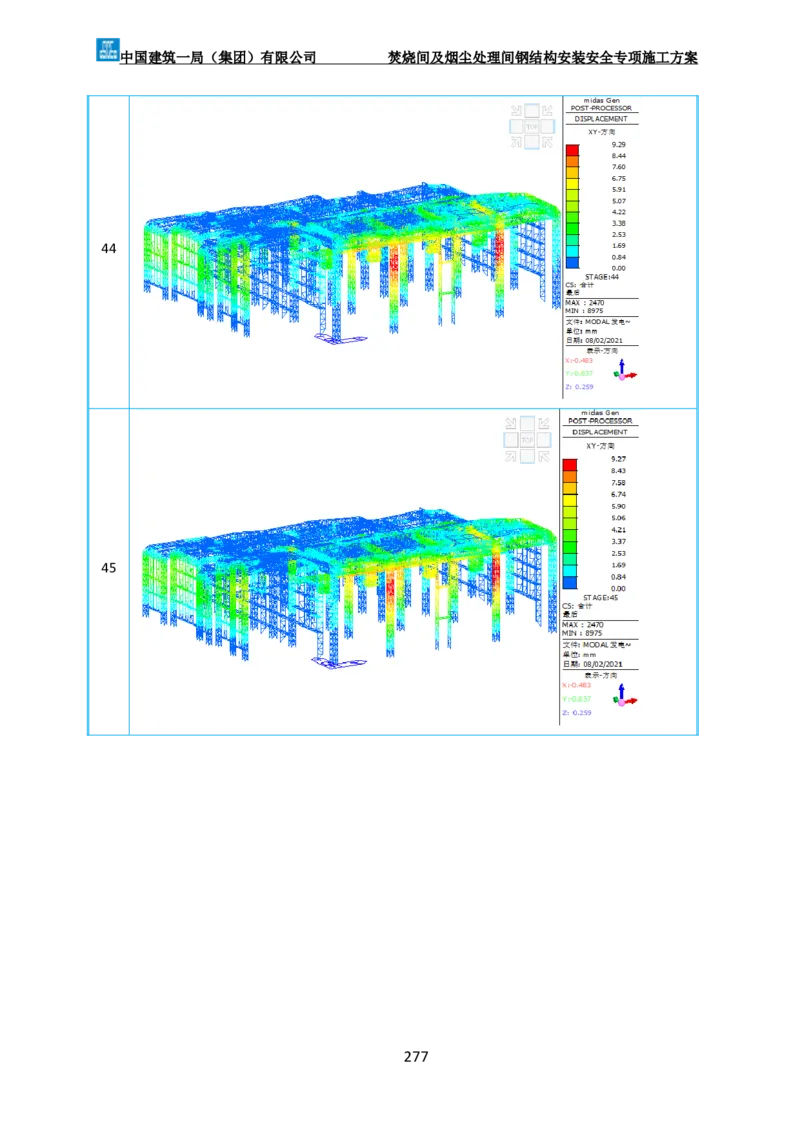

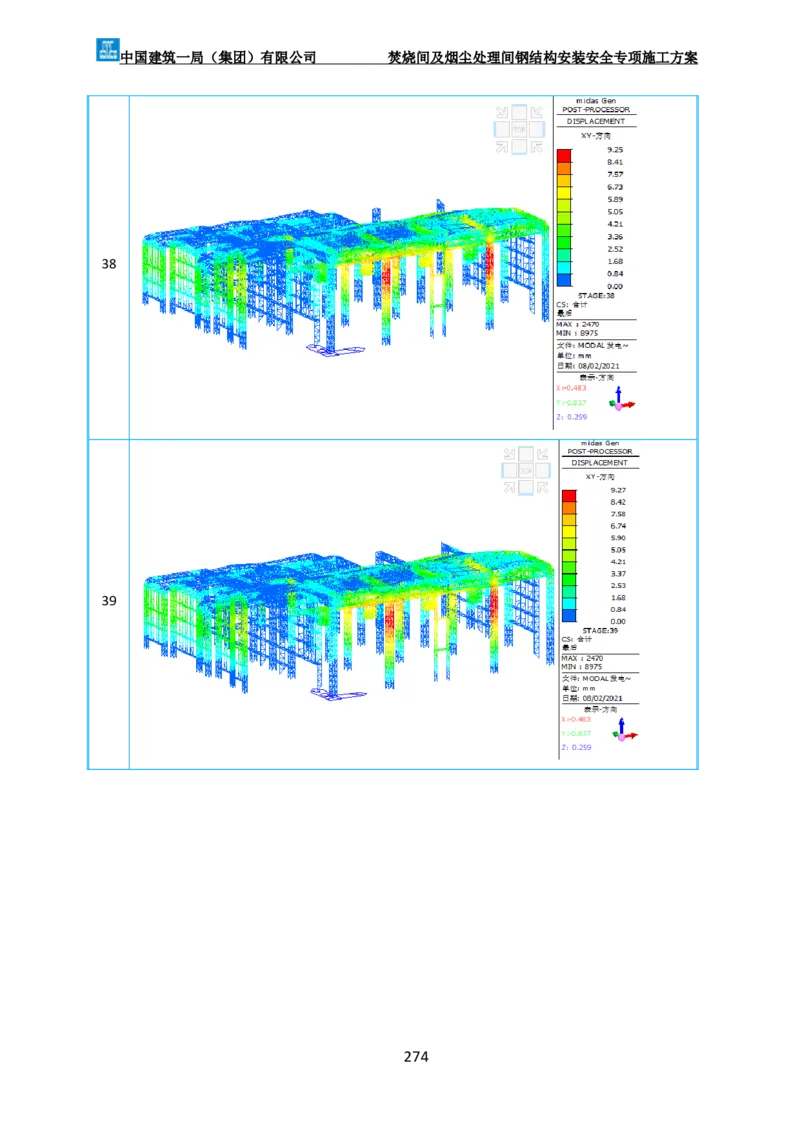

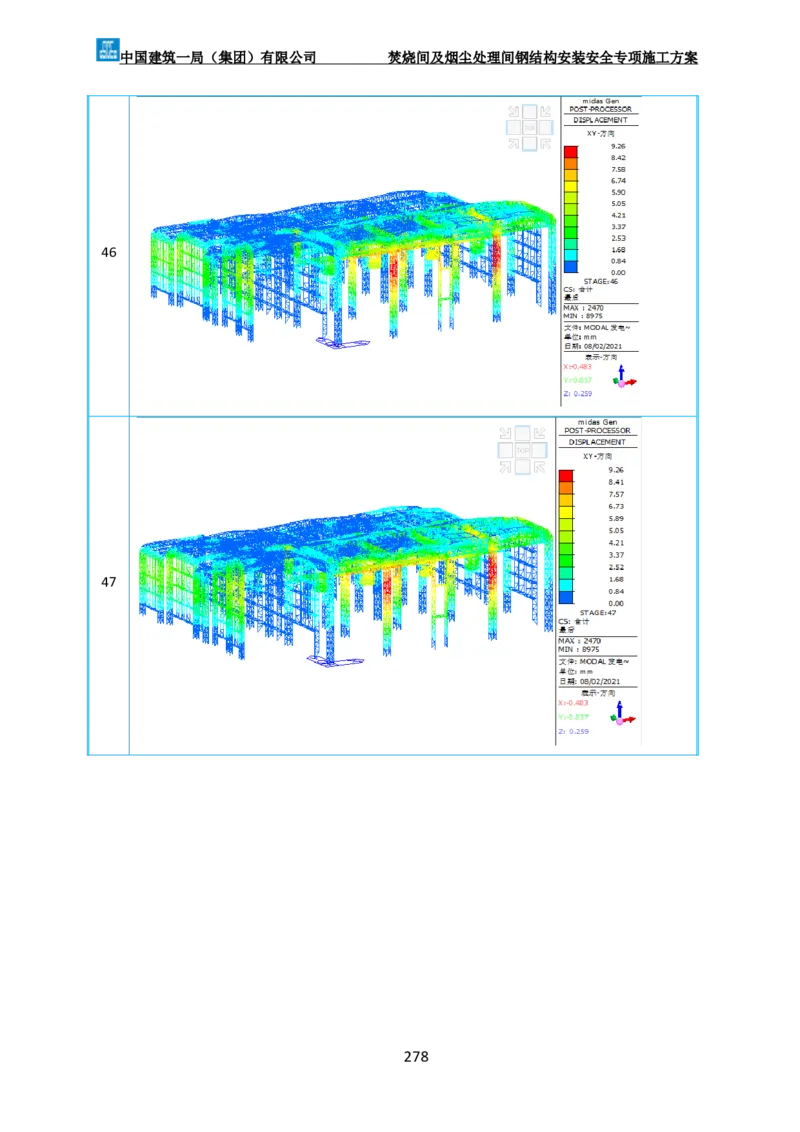

2.3.2 施工阶段max水平位移
282中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

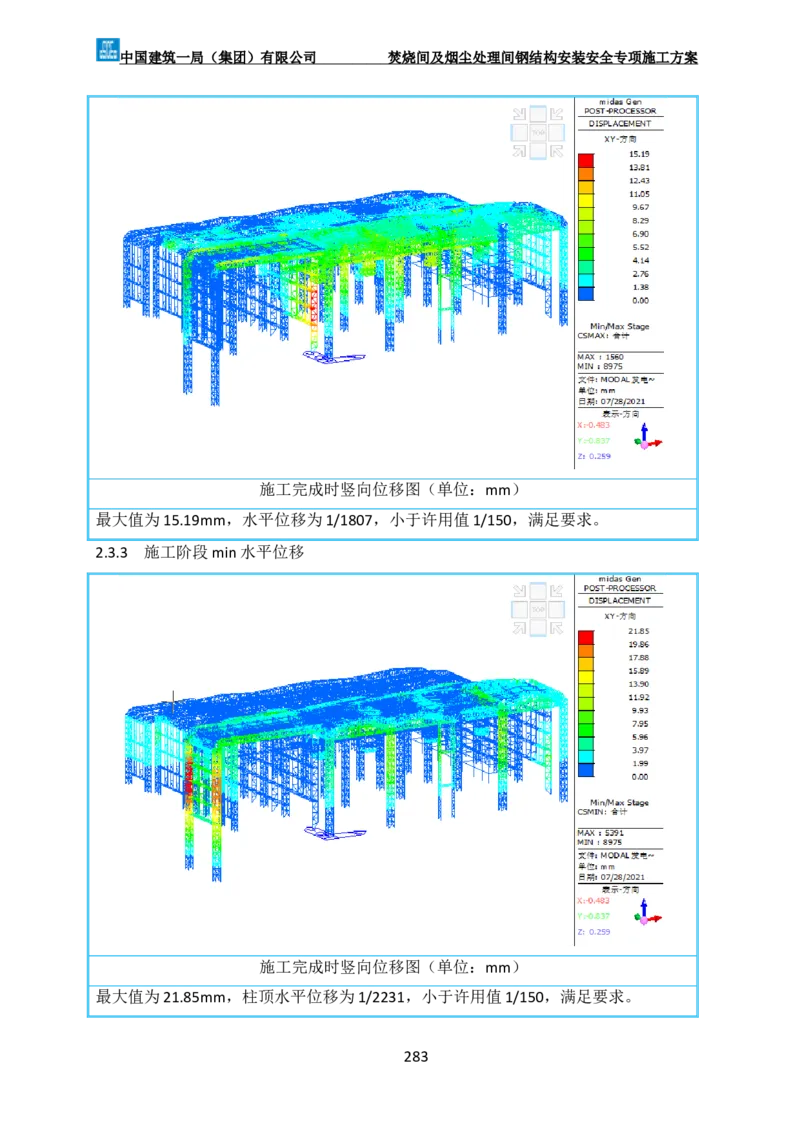

施工完成时竖向位移图（单位：mm）
最大值为15.19mm，水平位移为1/1807，小于许用值1/150，满足要求。
2.3.3 施工阶段min水平位移
施工完成时竖向位移图（单位：mm）
最大值为21.85mm，柱顶水平位移为1/2231，小于许用值1/150，满足要求。
283中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
2.3.4 施工结束最终状态水平位移

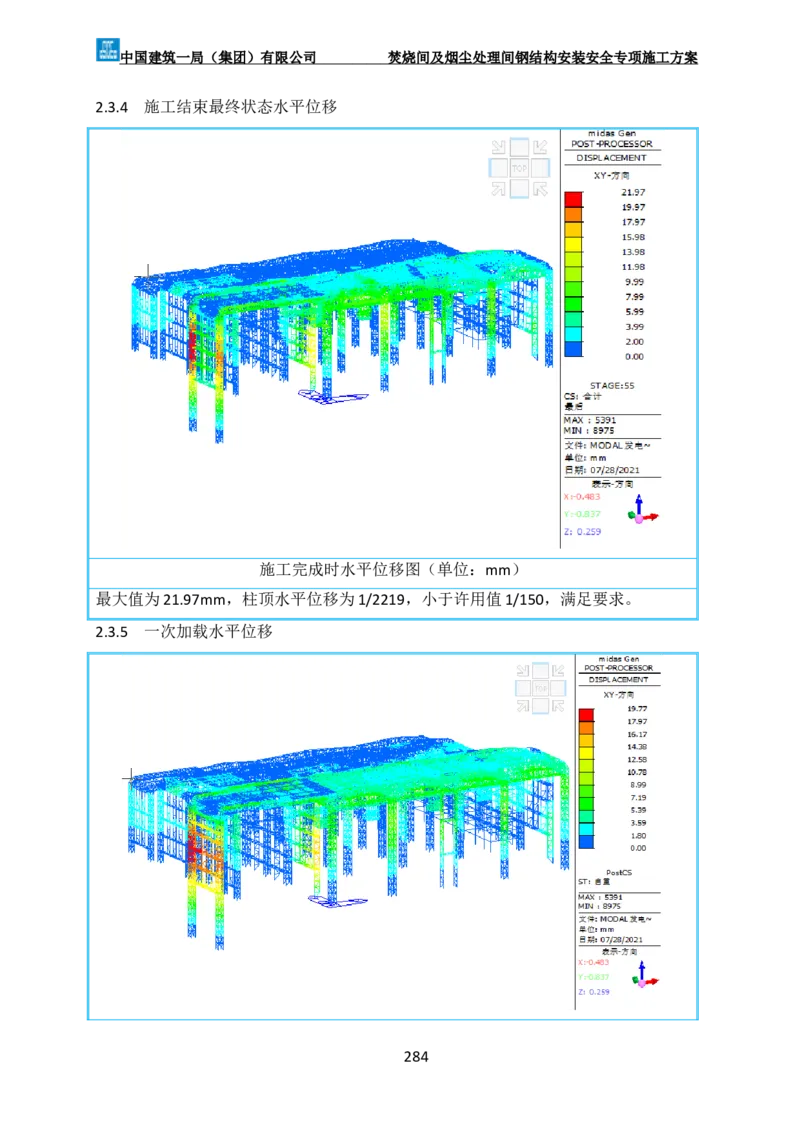

施工完成时水平位移图（单位：mm）
最大值为21.97mm，柱顶水平位移为1/2219，小于许用值1/150，满足要求。
2.3.5 一次加载水平位移
284中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
施工完成时竖向位移图（单位：mm）
最大值为19.77mm，柱顶水平位移为1/2466，小于许用值1/150，满足要求。

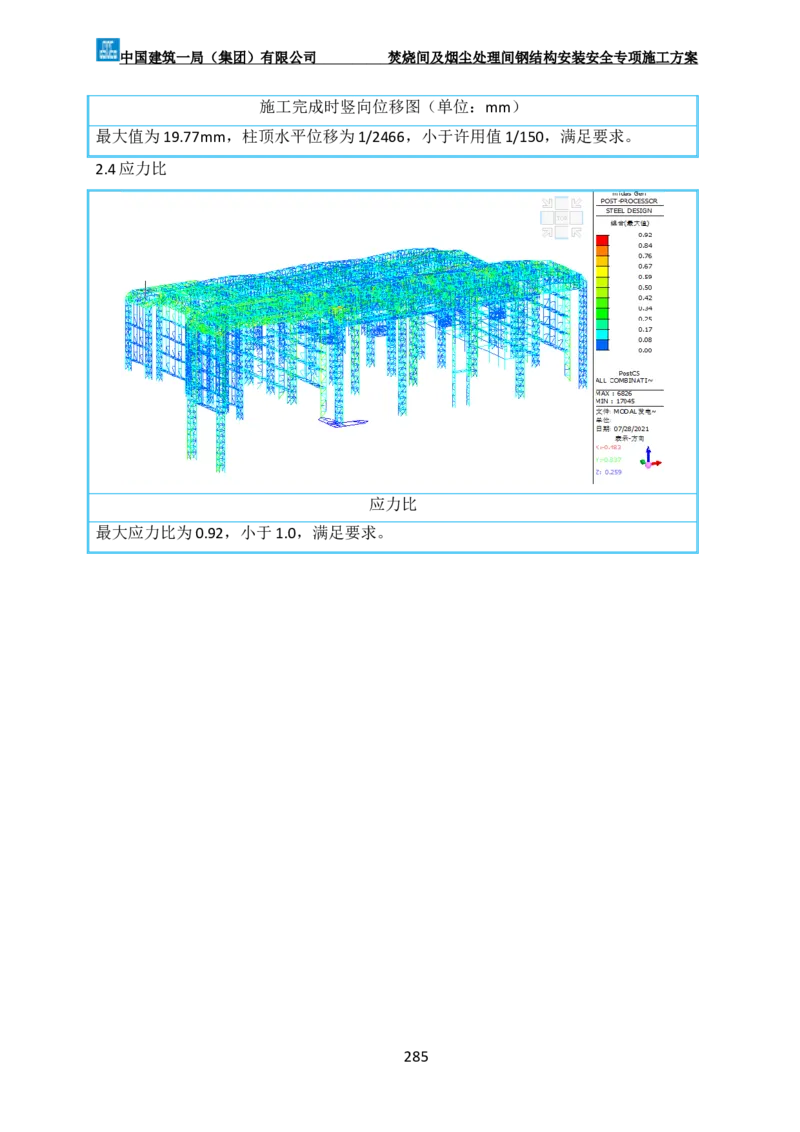

2.4应力比
应力比
最大应力比为0.92，小于1.0，满足要求。
285中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
11.6 墙面桁架支撑胎架
1、计算条件
在5-B~5-G/5-1轴、5-B~5-G/5-12轴墙面桁架施工时需设置支撑胎架。
1.1计算目的
本次计算计算分析出胎架尺寸、截面类型以及截面尺寸等。
1.2计算软件
本次计算采用MIDAS/gen 2020 V2.1。
1.3模型建立
整体模型如下图所示。

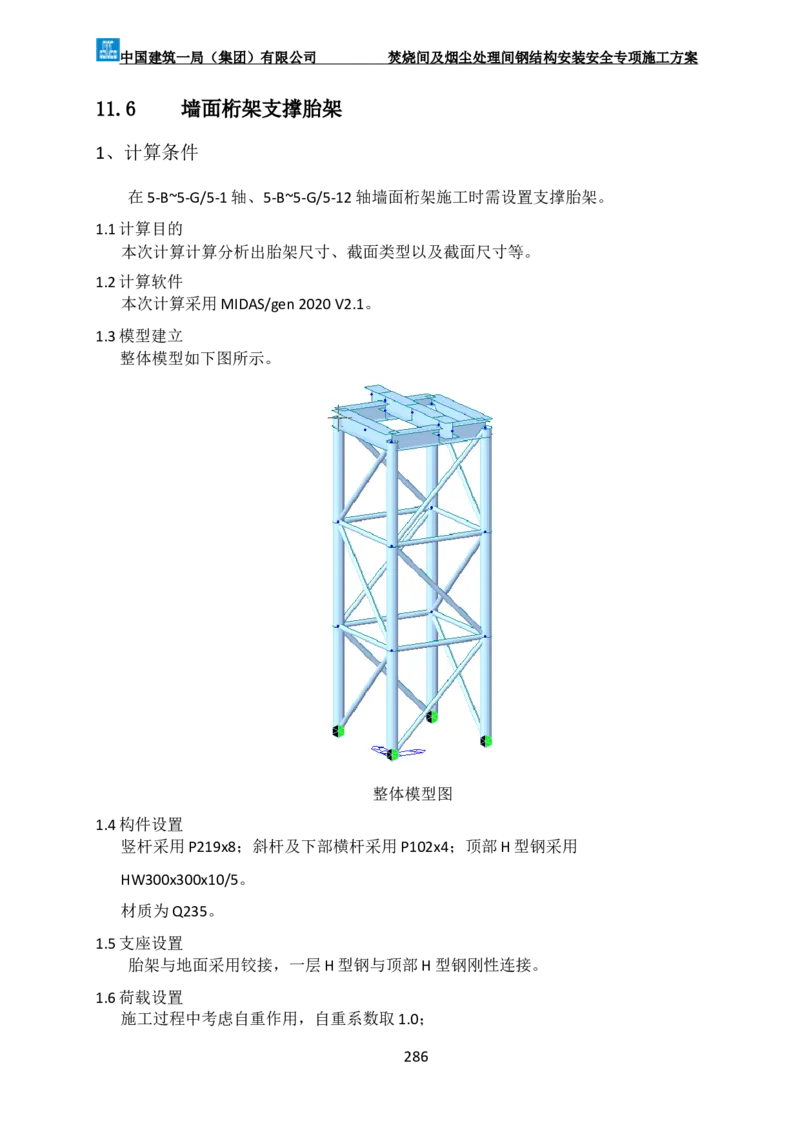

整体模型图
1.4构件设置
竖杆采用P219x8；斜杆及下部横杆采用P102x4；顶部H型钢采用
HW300x300x10/5。
材质为Q235。
1.5支座设置
胎架与地面采用铰接，一层H型钢与顶部H型钢刚性连接。
1.6荷载设置
施工过程中考虑自重作用，自重系数取1.0；
286中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

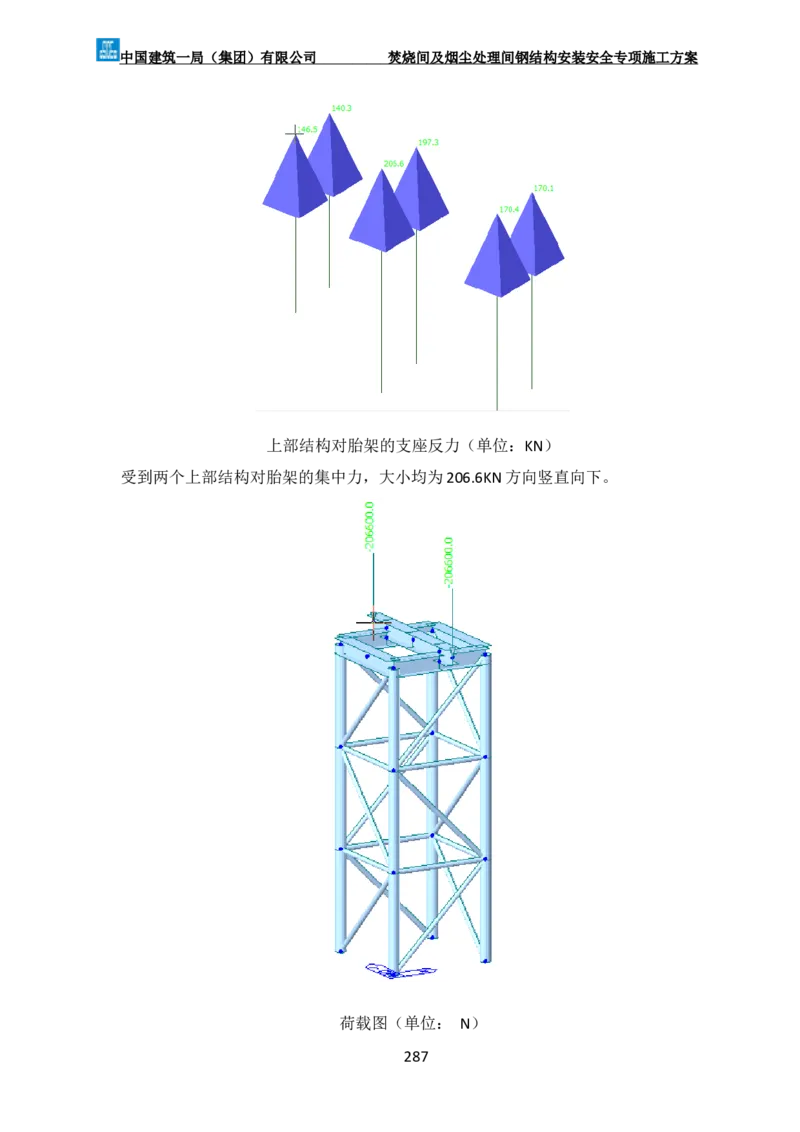

上部结构对胎架的支座反力（单位：KN）
受到两个上部结构对胎架的集中力，大小均为206.6KN方向竖直向下。
荷载图（单位： N）
287中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
1.7荷载分项系数
荷载情况单一，可采用标准值进行分析。
2、计算结果

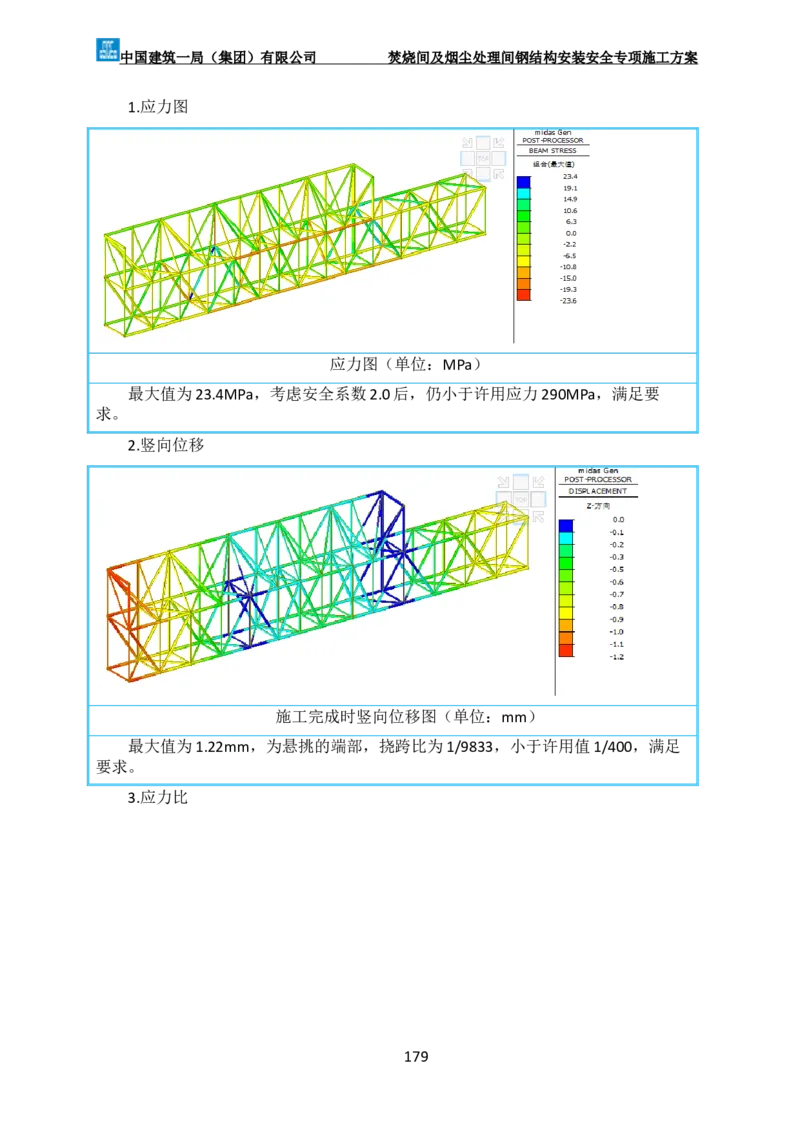

2.1应力图

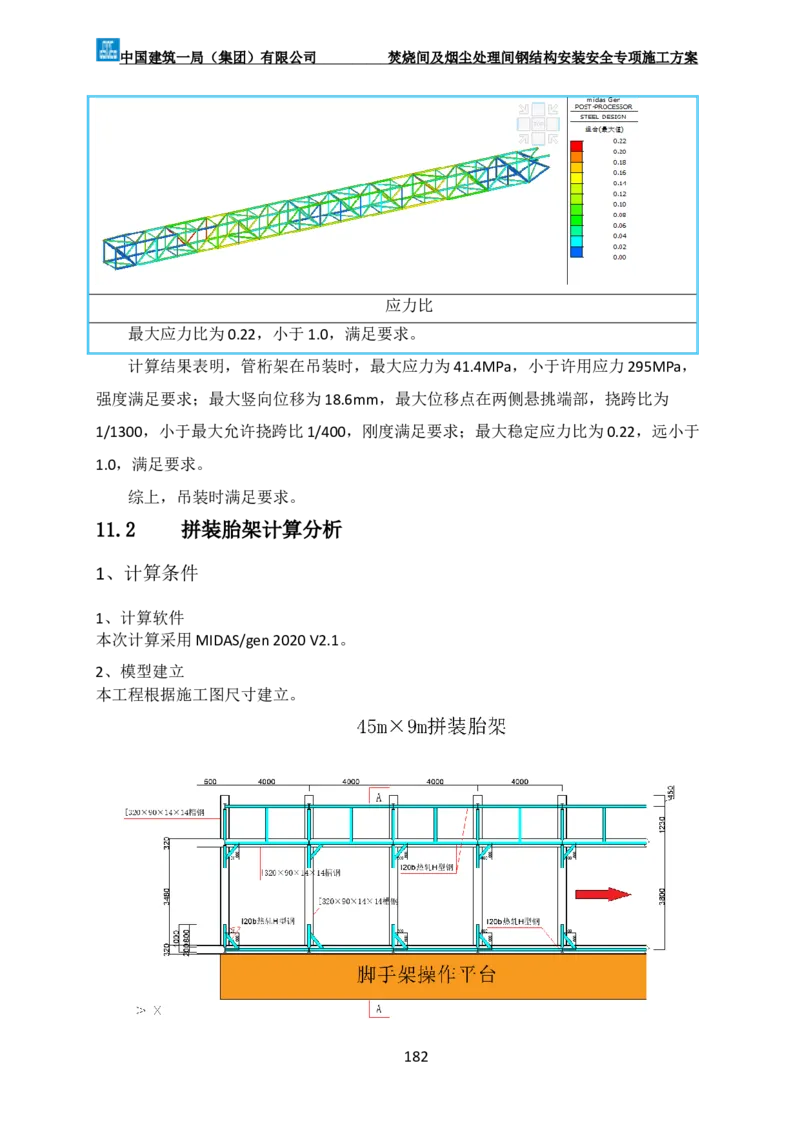

施工完成时应力图（单位：MPa）
最大值为118.36 MPa，小于许用应力215MPa，满足要求。
2.2竖向位移
288中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案

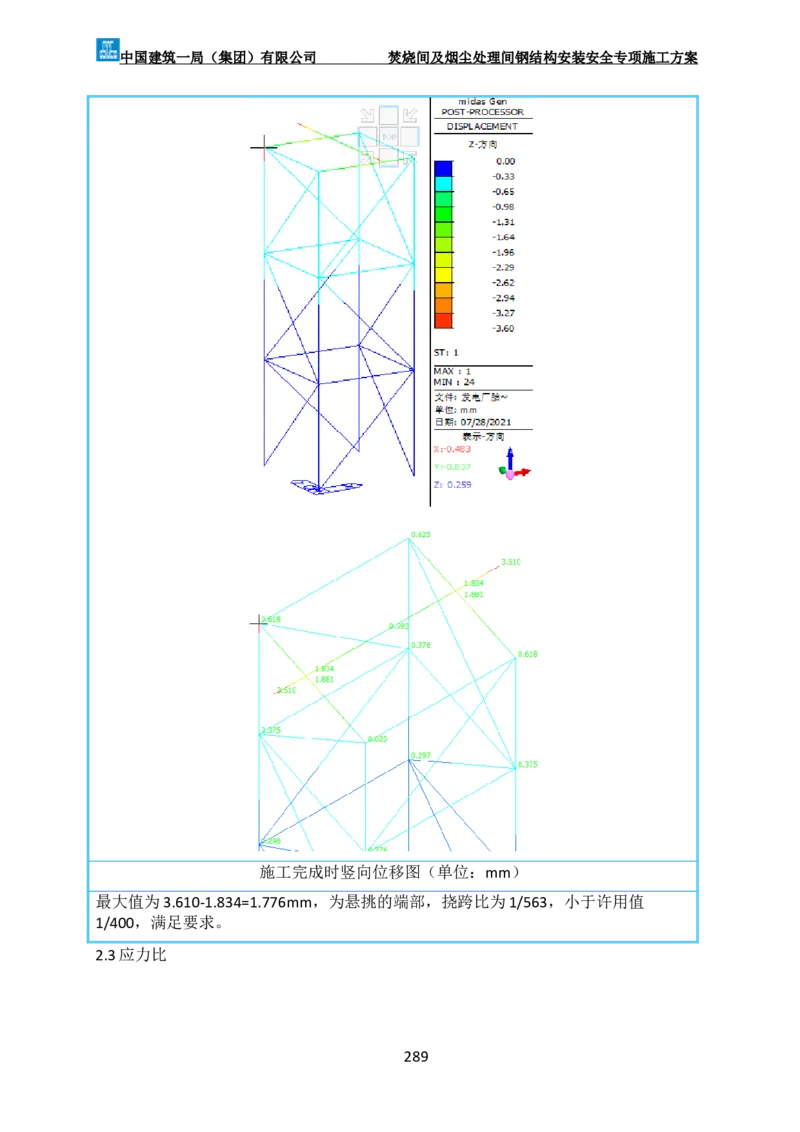

施工完成时竖向位移图（单位：mm）
最大值为3.610-1.834=1.776mm，为悬挑的端部，挠跨比为1/563，小于许用值
1/400，满足要求。

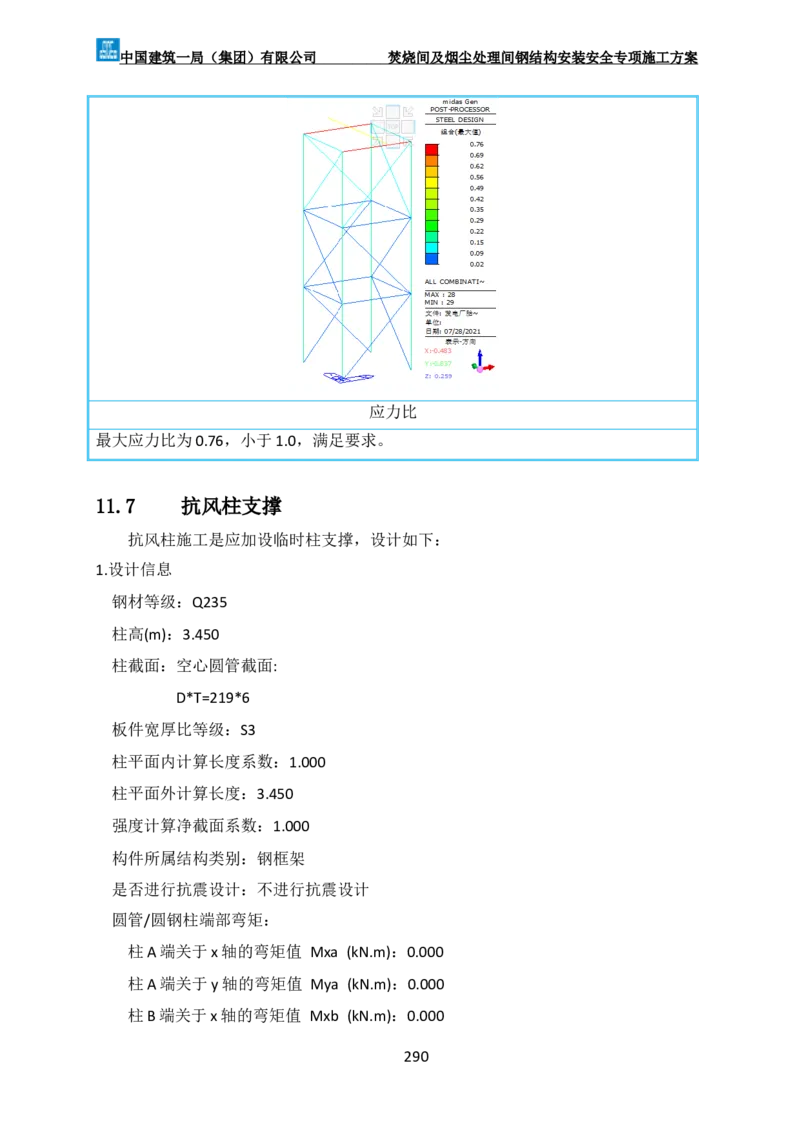

2.3应力比
289中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
应力比
最大应力比为0.76，小于1.0，满足要求。
11.7 抗风柱支撑
抗风柱施工是应加设临时柱支撑，设计如下：
1.设计信息
钢材等级：Q235
柱高(m)：3.450
柱截面：空心圆管截面:
D*T=219*6
板件宽厚比等级：S3
柱平面内计算长度系数：1.000
柱平面外计算长度：3.450
强度计算净截面系数：1.000
构件所属结构类别：钢框架
是否进行抗震设计：不进行抗震设计
圆管/圆钢柱端部弯矩：
柱A端关于x轴的弯矩值 Mxa (kN.m)：0.000
柱A端关于y轴的弯矩值 Mya (kN.m)：0.000
柱B端关于x轴的弯矩值 Mxb (kN.m)：0.000
290中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
柱B端关于y轴的弯矩值 Myb (kN.m)：0.000
轴力设计值 N (kN)：309.000

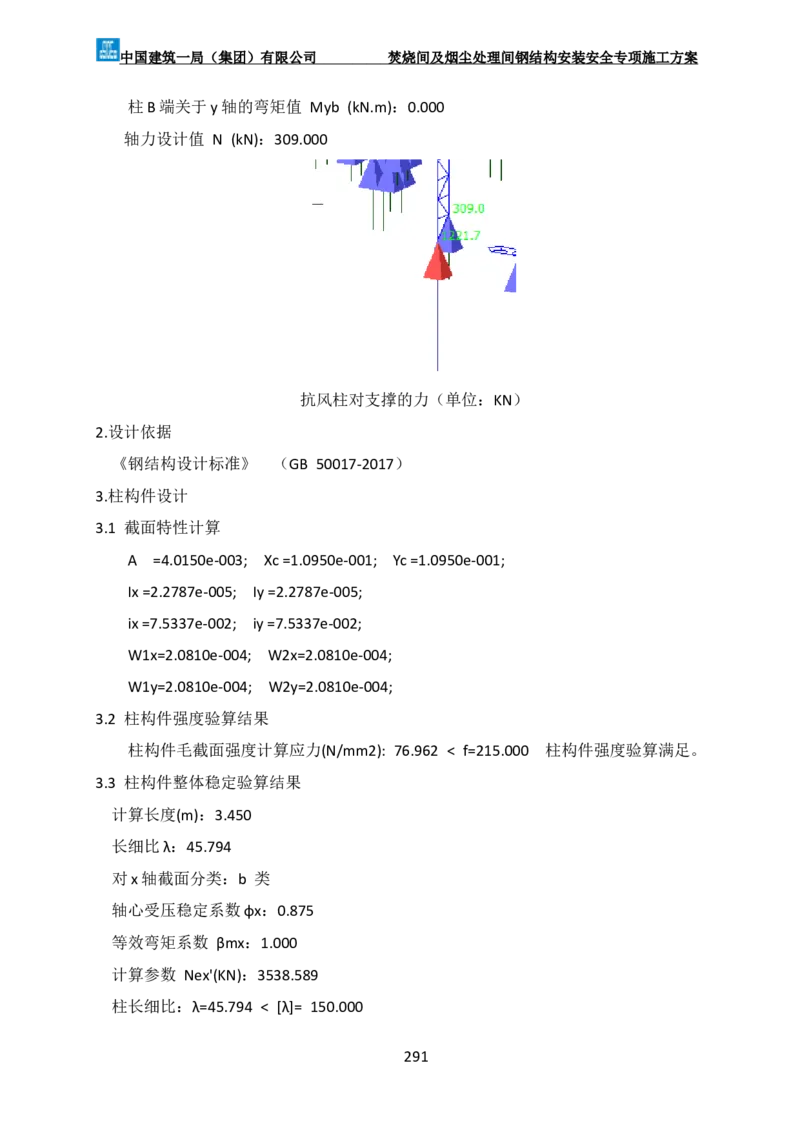

抗风柱对支撑的力（单位：KN）
2.设计依据
《钢结构设计标准》 （GB 50017-2017）
3.柱构件设计
3.1 截面特性计算
A =4.0150e-003; Xc =1.0950e-001; Yc =1.0950e-001;
Ix =2.2787e-005; Iy =2.2787e-005;
ix =7.5337e-002; iy =7.5337e-002;
W1x=2.0810e-004; W2x=2.0810e-004;
W1y=2.0810e-004; W2y=2.0810e-004;
3.2 柱构件强度验算结果
柱构件毛截面强度计算应力(N/mm2): 76.962 < f=215.000 柱构件强度验算满足。
3.3 柱构件整体稳定验算结果
计算长度(m)：3.450
长细比λ：45.794
对x轴截面分类：b 类
轴心受压稳定系数φx：0.875
等效弯矩系数 βmx：1.000
计算参数 Nex'(KN)：3538.589
柱长细比：λ=45.794 < [λ]= 150.000
291中国建筑一局（集团）有限公司 焚烧间 及烟尘处理间 钢结构安装安全专项施工方案
柱构件整体稳定计算最大应力(N/mm2): 87.970 < f=215.000
柱构件验算满足。
3.4 局部稳定验算
按规范 GB 50017-2017 7.3.2条规定，轴压构件容许径厚比放大系数: 1.56
外径与壁厚之比 D/T=36.50 < 容许外径与壁厚之比[D/T]=156.3
柱构件验算满足。
计算结束。
292
