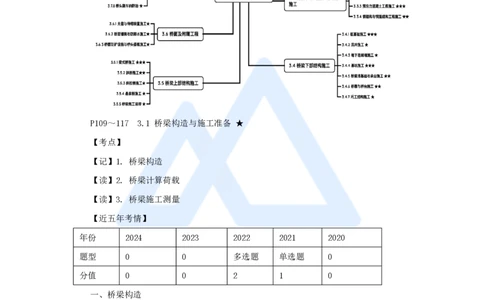

本节框架
P109～117 3.1 桥梁构造与施工准备 ★
【考点】
【记】1. 桥梁构造
【读】2. 桥梁计算荷载
【读】3. 桥梁施工测量
【近五年考情】
年份 2024 2023 2022 2021 2020
题型 0 0 多选题 单选题 0
分值 0 0 2 1 0
一、桥梁构造
1. 桥梁的组成
上部结构 桥跨结构
桥墩、桥台：重力式桥墩（台）、轻型桥墩（台）
下部结构
基础：浅基础、桩基础、沉井、地下连续墙
支座

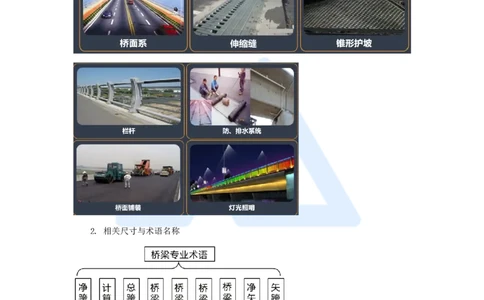

① 桥面系：桥面铺装、防水与排水系统、护栏、照明、标志标牌；
附属设施
② 伸缩缝；③ 桥头搭板；④ 锥形护坡
1
www.haixue.com嗨学网 | 职业价值点亮者

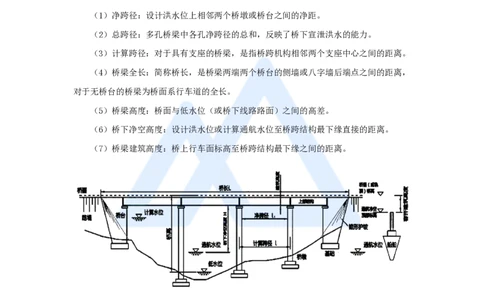

2. 相关尺寸与术语名称
2
www.haixue.com嗨学网 | 职业价值点亮者
（1）净跨径：设计洪水位上相邻两个桥墩或桥台之间的净距。
（2）总跨径：多孔桥梁中各孔净跨径的总和，反映了桥下宣泄洪水的能力。
（3）计算跨径：对于具有支座的桥梁，是指桥跨机构相邻两个支座中心之间的距离。
（4）桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，
对于无桥台的桥梁为桥面系行车道的全长。
（5）桥梁高度：桥面与低水位（或桥下线路路面）之间的高差。
（6）桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘直接的距离。
（7）桥梁建筑高度：桥上行车面标高至桥跨结构最下缘之间的距离。
（8）净矢高：从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
（9）矢跨比：计算矢高与计算跨径之比，也称拱矢度，它是反映；
计算矢高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。拱桥受力特性
的一个重要指标。
3
www.haixue.com嗨学网 | 职业价值点亮者
3. 桥梁工程的分类

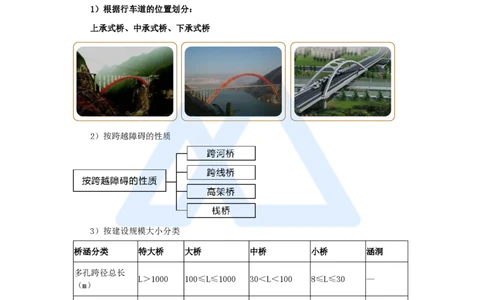

1）根据行车道的位置划分：
上承式桥、中承式桥、下承式桥
2）按跨越障碍的性质
3）按建设规模大小分类
桥涵分类 特大桥 大桥 中桥 小桥 涵洞
多孔跨径总长
L＞1000 100≤L≤1000 30＜L＜100 8≤L≤30 —
（m）
单孔跨径Lk
Lk＞150 40≤Lk≤150 20≤Lk＜40 5≤Lk＜20 Lk＜5
（m）
4）按结构体系划分：
按结构体系划分
（1）梁式桥 （2）拱桥
基本体系
（3）悬索桥
组合体系 （1）刚构（2）斜拉桥
4
www.haixue.com嗨学网 | 职业价值点亮者
1）梁式体系
（1）梁以它的抗弯能力来承受荷载的。
（2）梁分简支梁、悬臂梁、固端梁和连续梁等。
（3）悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩，使梁跨内
的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。
2）拱式体系
（1）拱式体系的主要承重结构是拱肋（或拱箱）。主要承受压力。
（2）拱结构在竖向荷载作用下，拱端支撑处（桥墩和桥台）不仅有竖向反力，还有水
平推力。
（3）拱是有推力的结构，对地基要求较高，一般常建于地基良好的地区。
3）悬索桥
（1）就是指以悬索为主要承重结构的桥。
（2）主要构造：缆、塔、锚、吊索及桥面，一般还有加劲梁。
（3）受力特征是：荷载由吊索传至缆，再传至锚墩。
4）组合体系
5
www.haixue.com嗨学网 | 职业价值点亮者
（1）刚构
刚构都是由梁和刚架相结合的体系。
（2）斜拉桥
它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。
二、桥梁计算荷载
1. 桥梁设计作用的分类
编号 作用分类 作用名称
1 结构重力（包括结构附加重力）
2 预加力
3 土的重力
4 永久作用 土侧压力
5 混凝土收缩、徐变作用
6 水的浮力
7 基础变位作用
8 汽车荷载
9 汽车冲击力
10 汽车离心力
11 汽车引起的土侧压力
12 汽车制动力
13 人群荷载
14 可变作用 疲劳荷载
15 风荷载
16 流水压力
17 冰压力
18 波浪力
19 温度（均匀温度和梯度温度）作用
20 支座摩阻力
6
www.haixue.com嗨学网 | 职业价值点亮者
21 船舶的撞击作用
22 偶然作用 漂流物的撞击作用
23 汽车撞击作用
24 地震作用 地震作用
三、桥梁施工测量
1. 桥梁工程施工测量一般要求
（3）施工过程中，应对控制网（点）进行不定期的检测和定期复测，定期复测周期应
不超过6个月。
2. 桥梁工程施工的平面控制测量要求
（2）桥梁工程的平面控制测量等级应不低于表3.1-5的规定
（6）平面控制测量应采用：卫星定位测量、导线测量、三角测量或三边测量等方法进
行。
3. 桥梁工程施工的高程控制测量要求
（4）桥梁工程的高程控制测量等级不得低于表3.1-8的规定
（6）高程控制测量应采用：水准测量或三角高程测量的方法进行。
4. 宽阔水域和海上桥梁施工测量
（1）宽阔水域和海上桥梁的基础工程施工测量宜采用卫星定位测量，并在水域和海上
建立专门的测量平台。
（2）宽阔水域和海上桥梁工程的卫星定位测量平面控制网宜分为首级网、首级加密
7
www.haixue.com嗨学网 | 职业价值点亮者
网、一级加密网和二级加密网4个等级。
【2016年真题】连续桥梁可以实现较大跨径是由于其利用负弯矩来减少（ ）弯矩，
使跨内的内力分配更合理。
A. 固定端
B. 自由端
C. 铰接点
D. 跨中
【答案】D
【解析】悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩，使梁
跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。
【2015年真题】某简支空心板梁桥桥面高21.75m，板厚60cm，桥面铺装厚12cm，设
计洪水位标高16.5m，施工水位标高12.25m，低水位标高7.8m，则该桥梁高度为（ ）
m。
A. 5.25
B. 9.5
C. 13.23
D. 13.95
【答案】D
【解析】本题考查的是桥梁的组成。桥高，是指桥面与低水位之间的高差，或为桥面
与桥下线路路面之间的距离。
21.75-7.8=13.95m。
