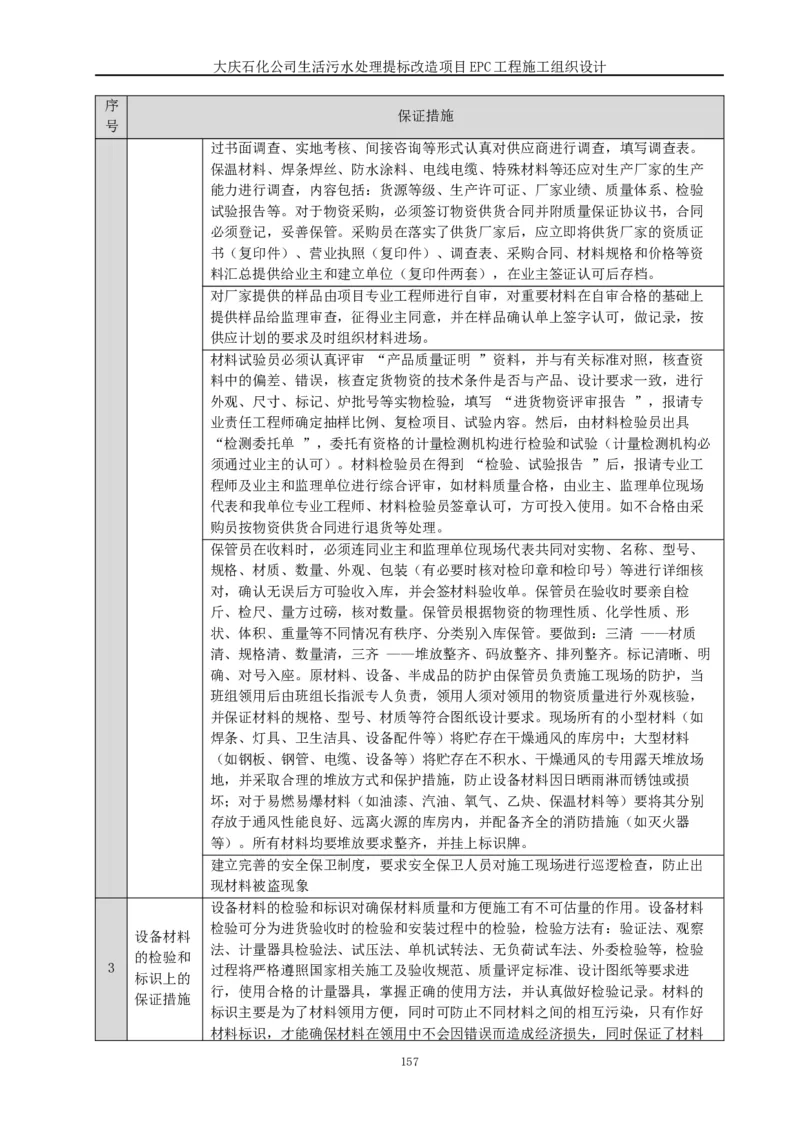

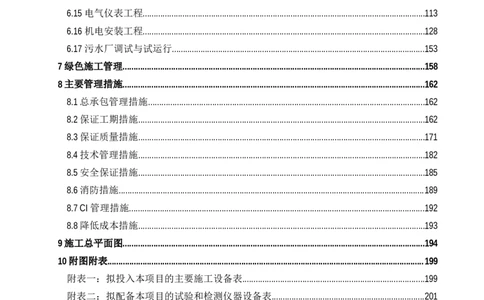

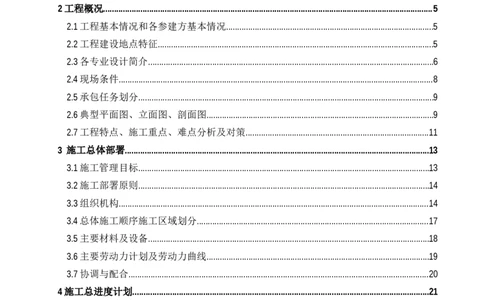

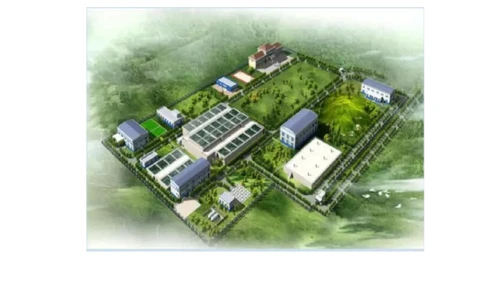

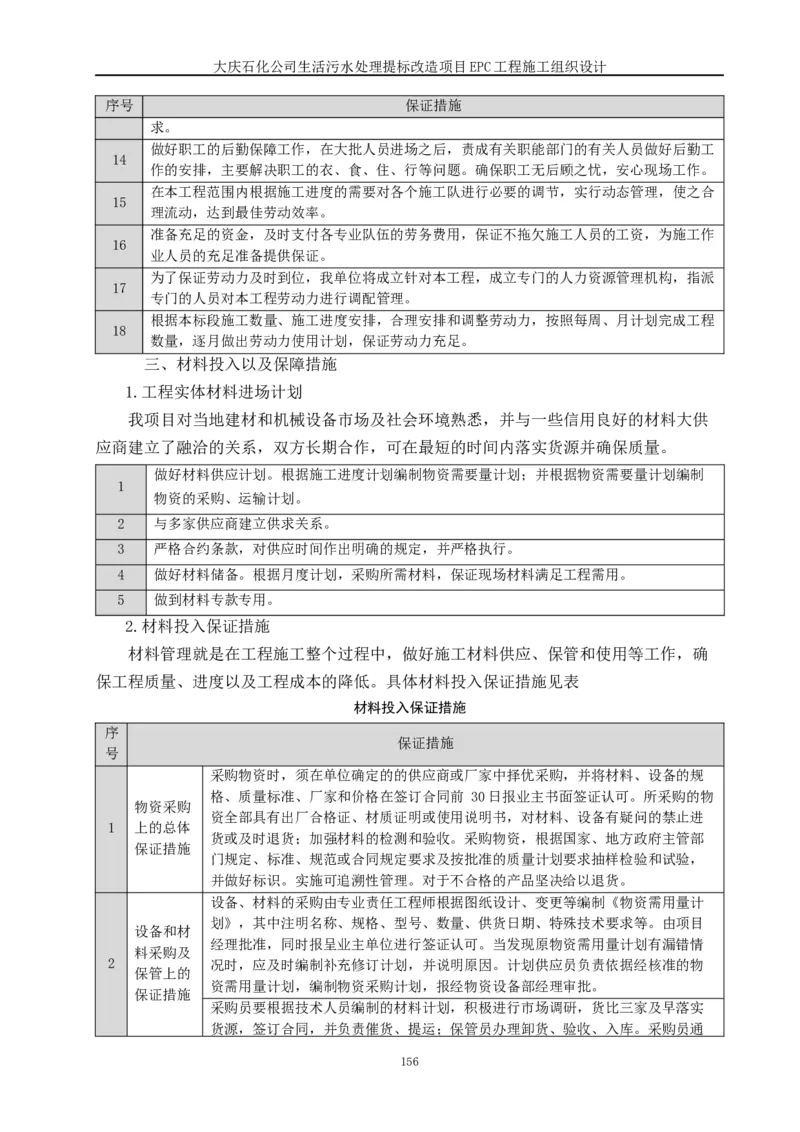

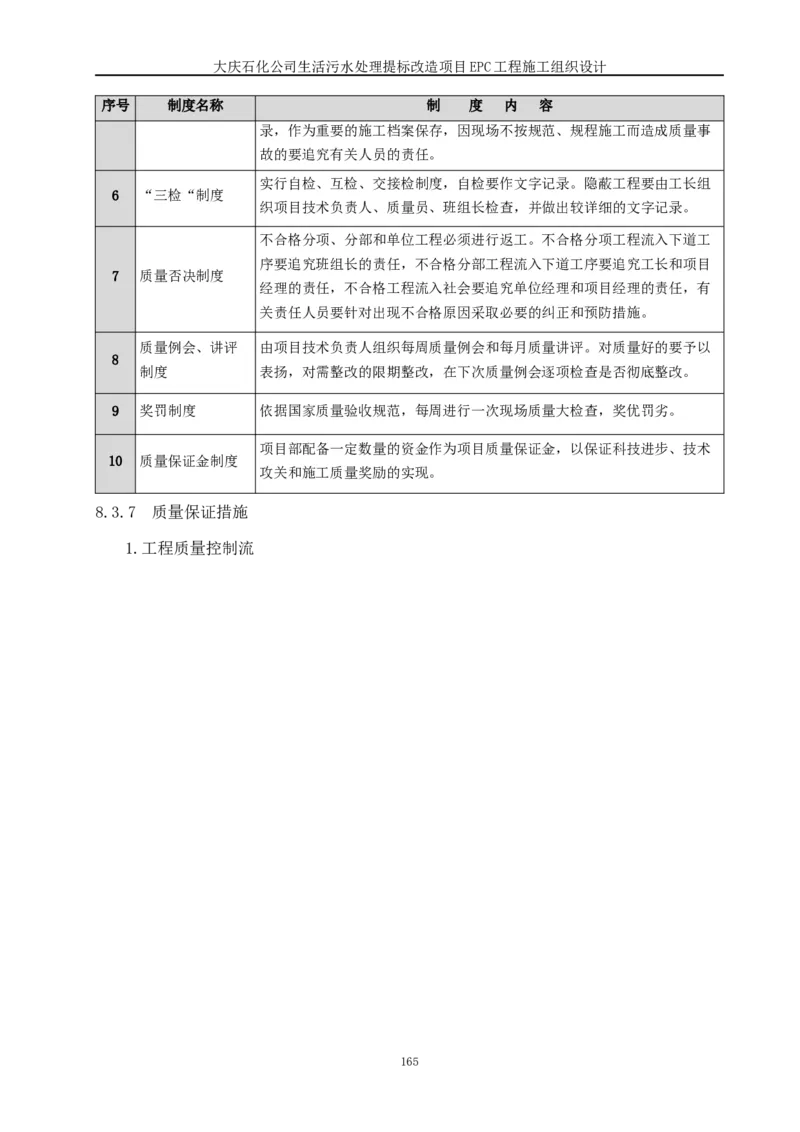

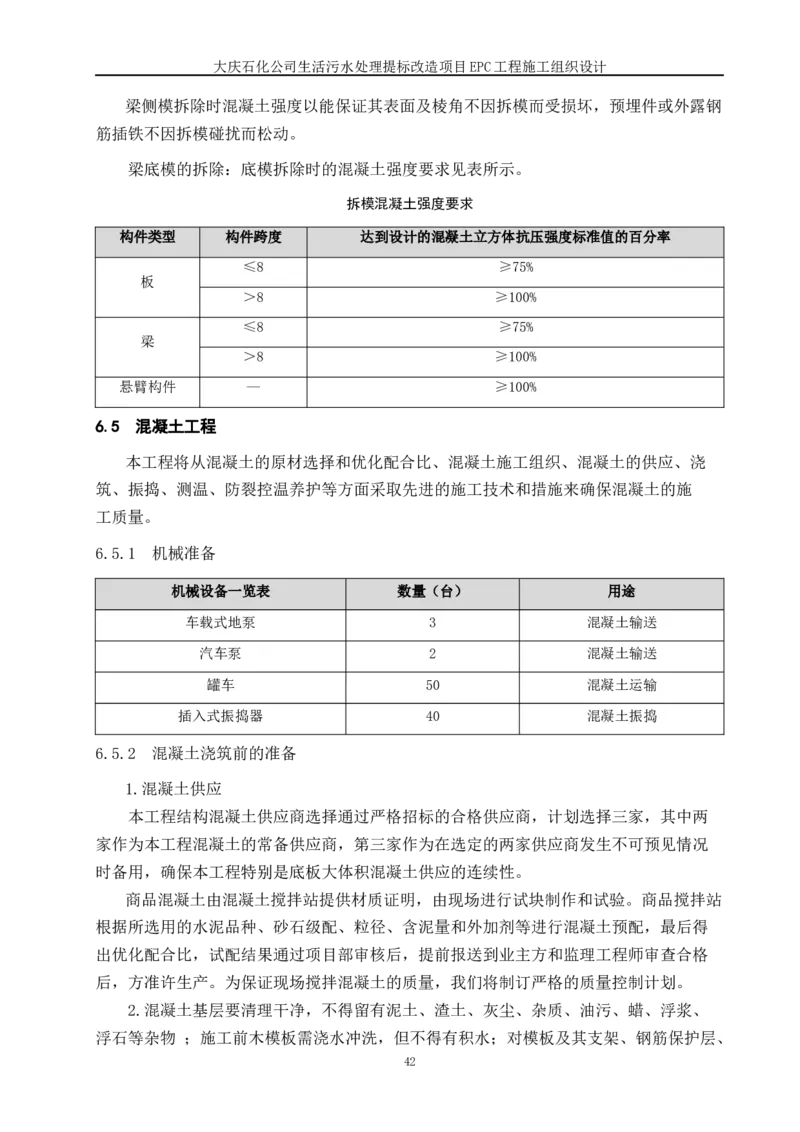

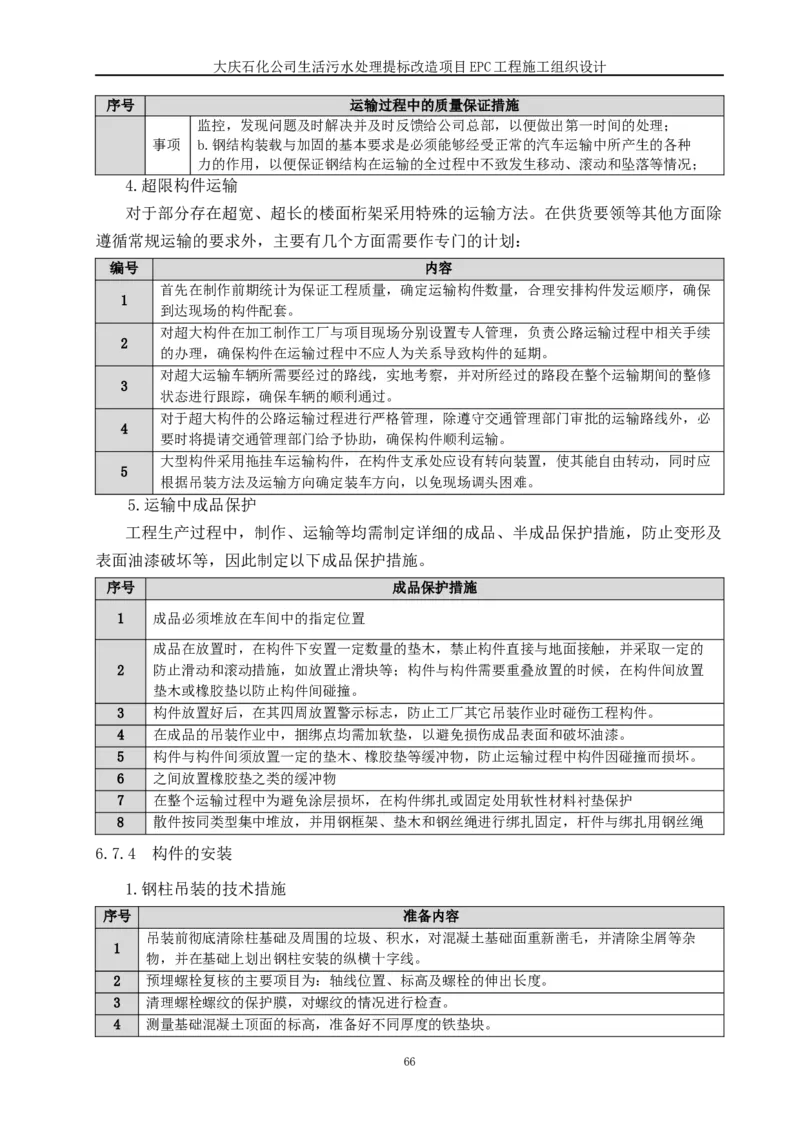

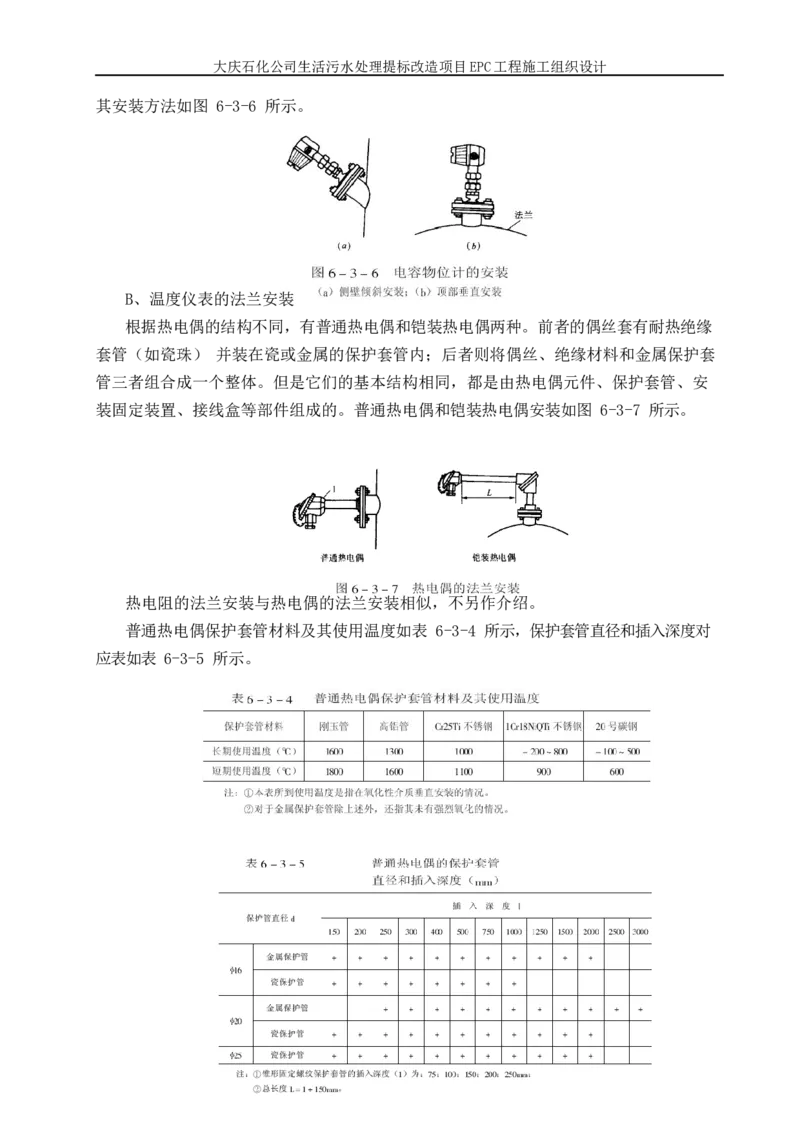

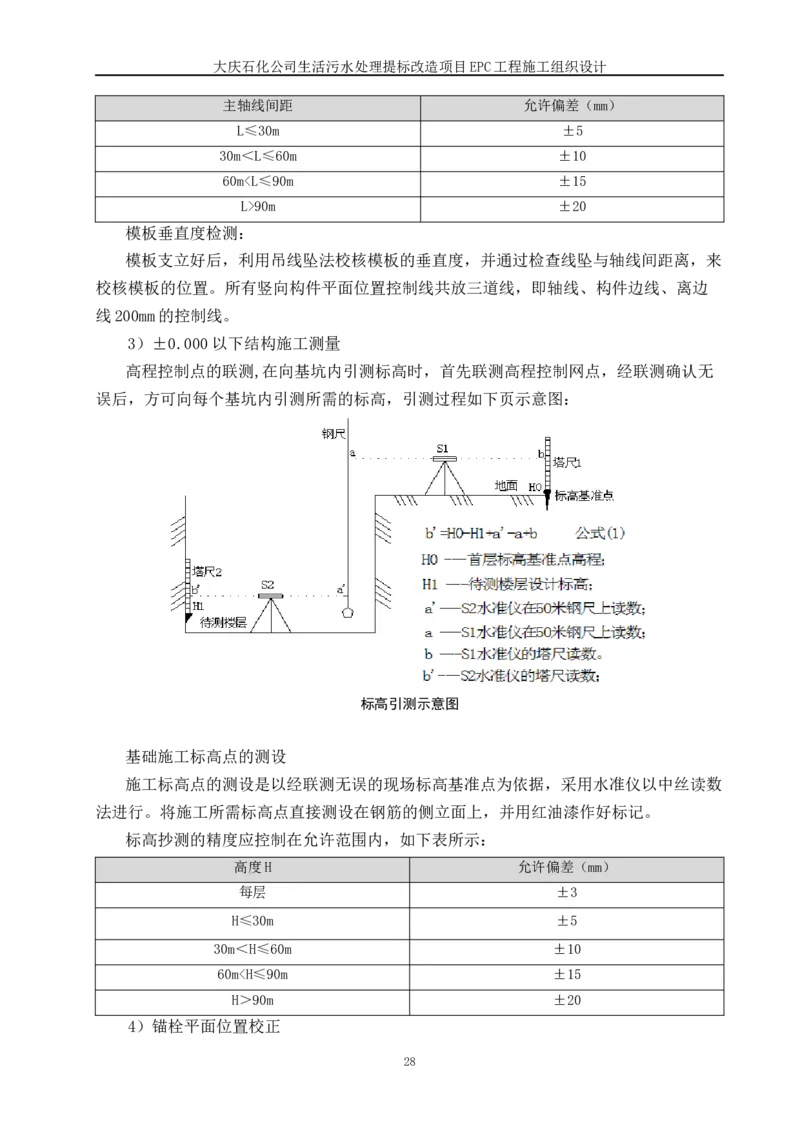

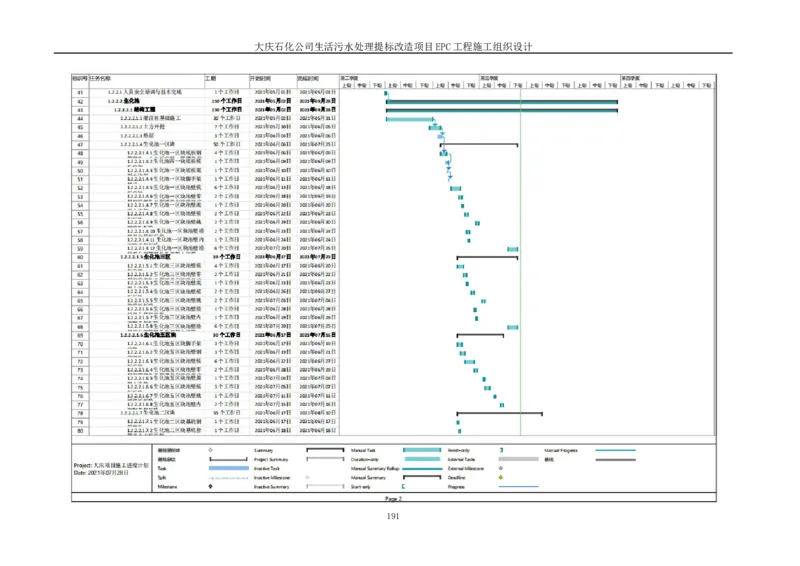

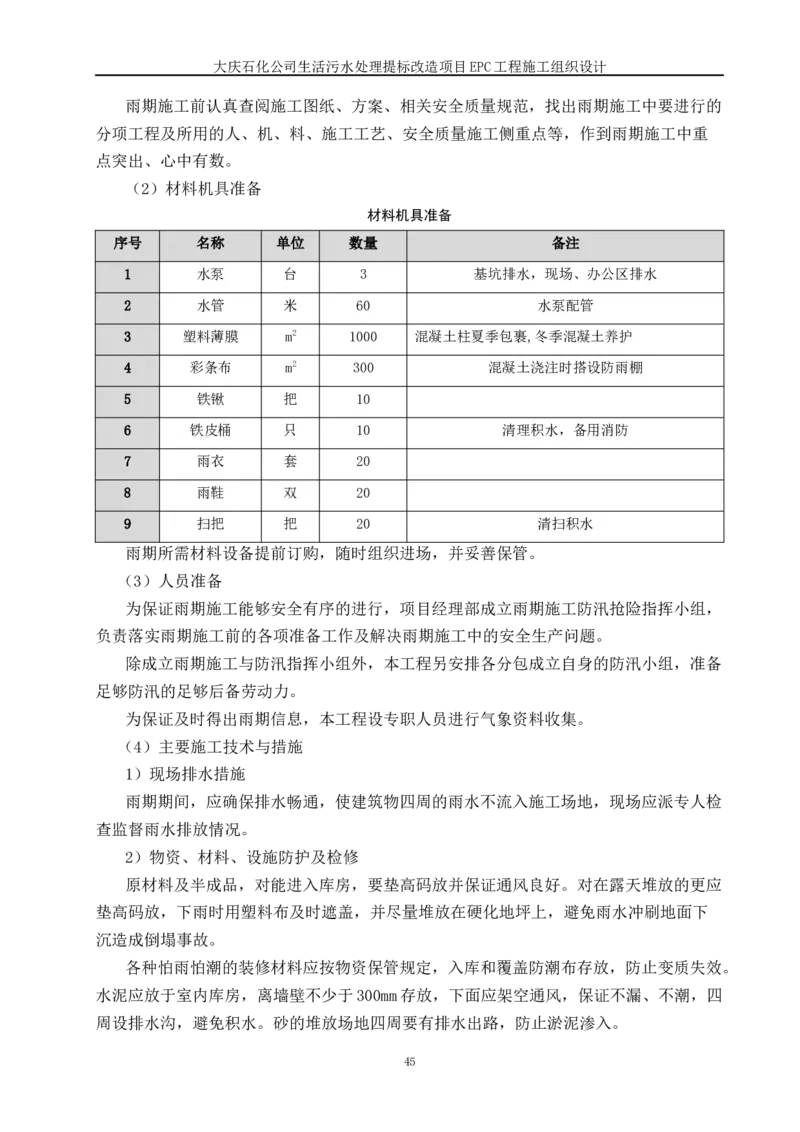

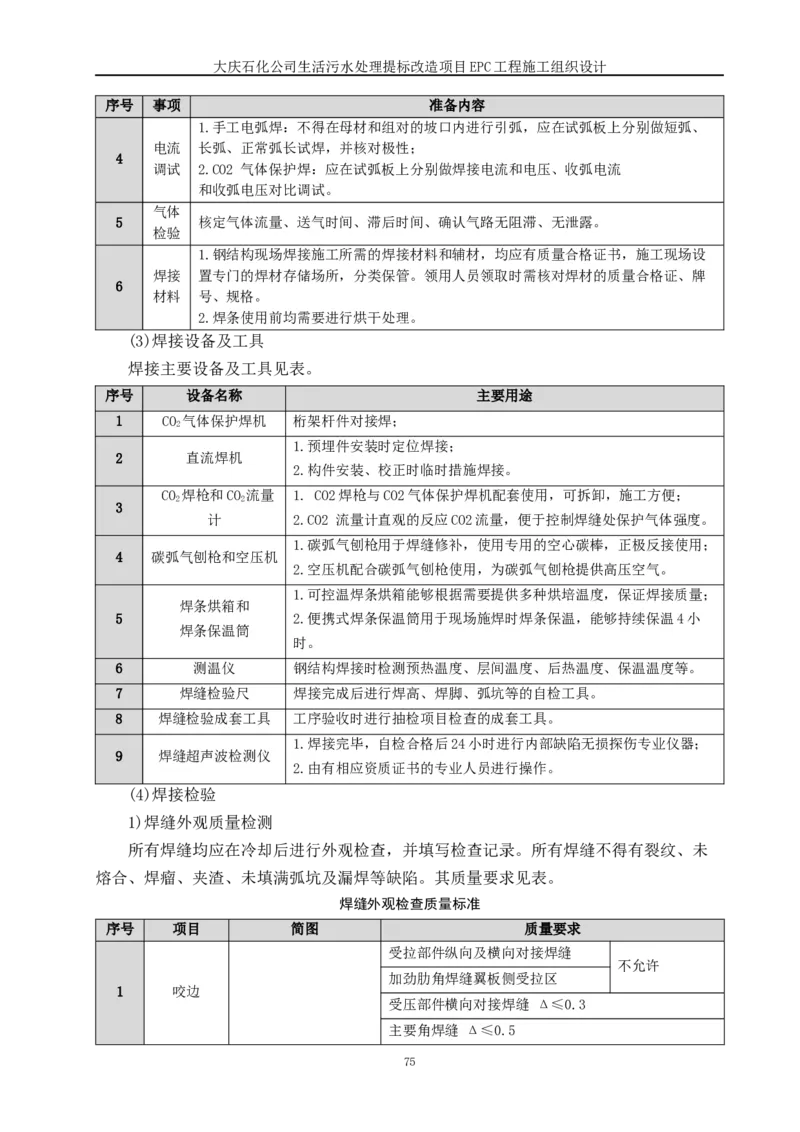

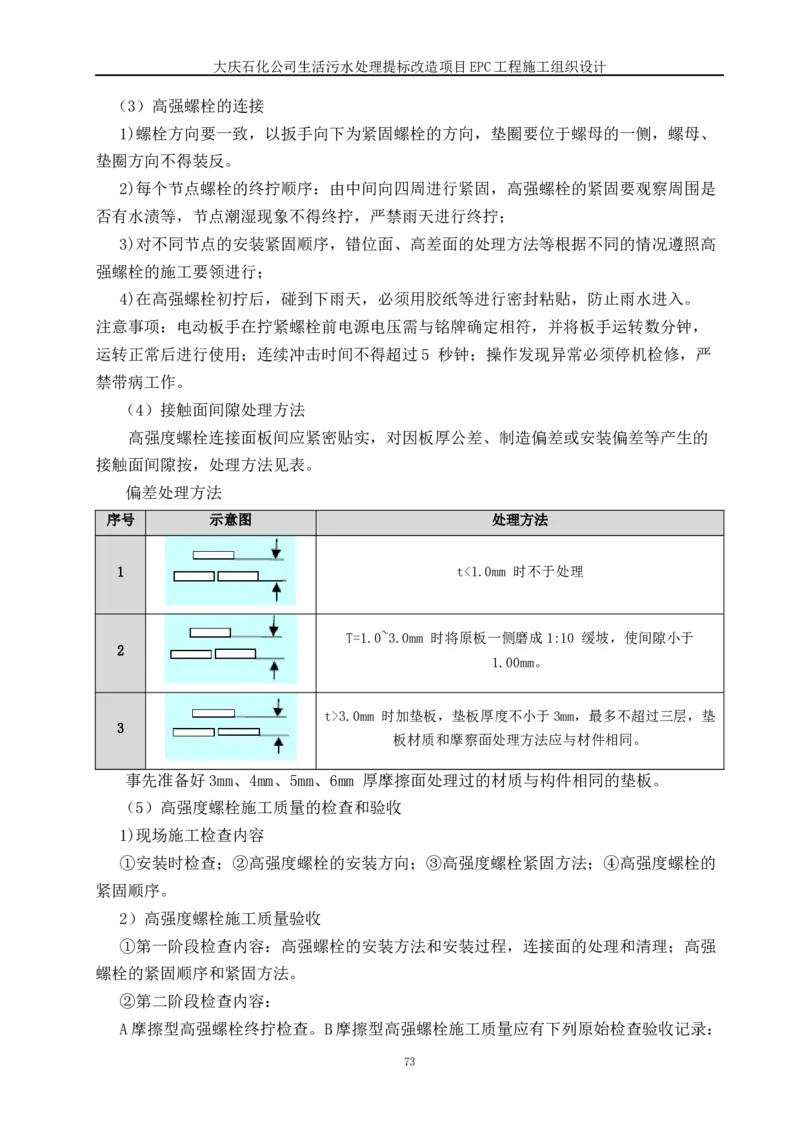

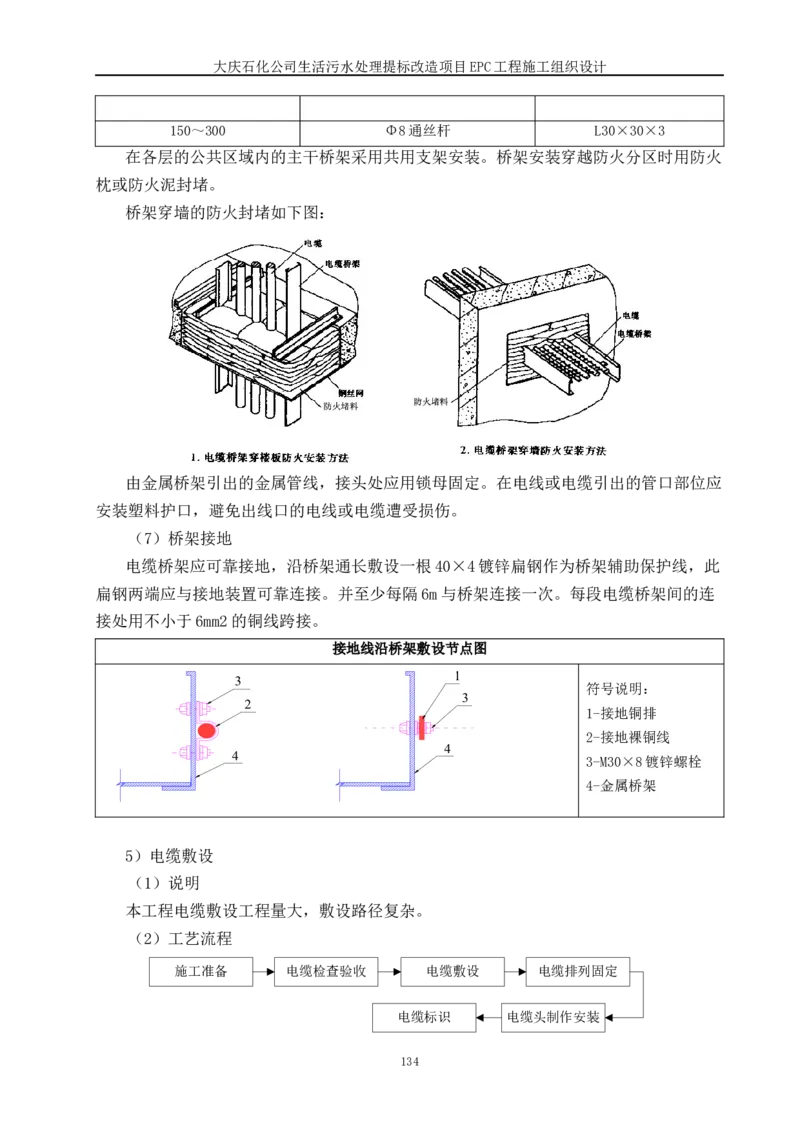

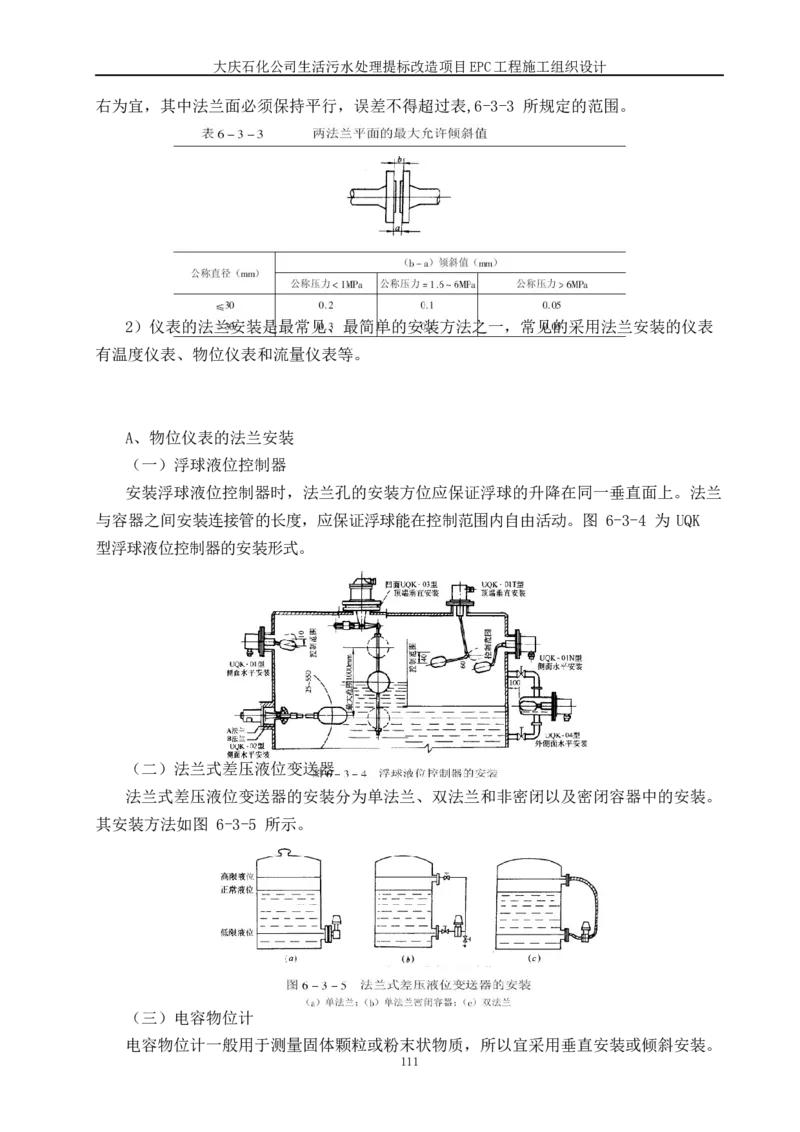

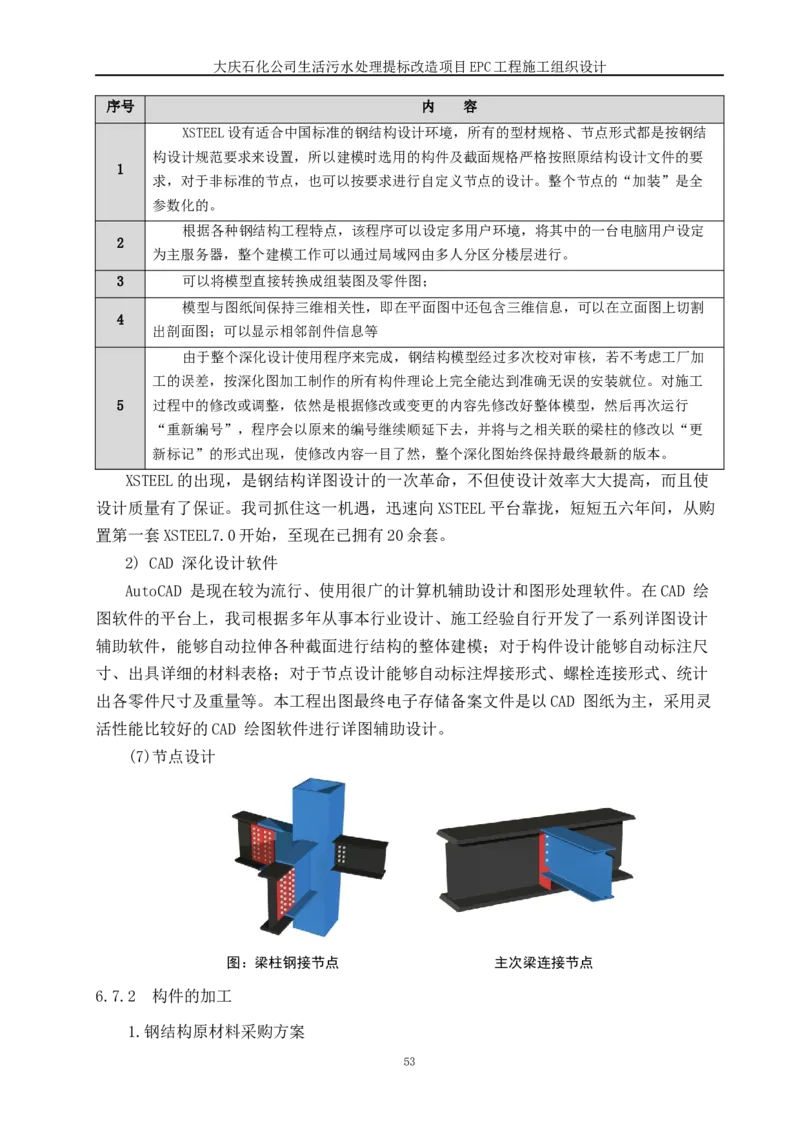

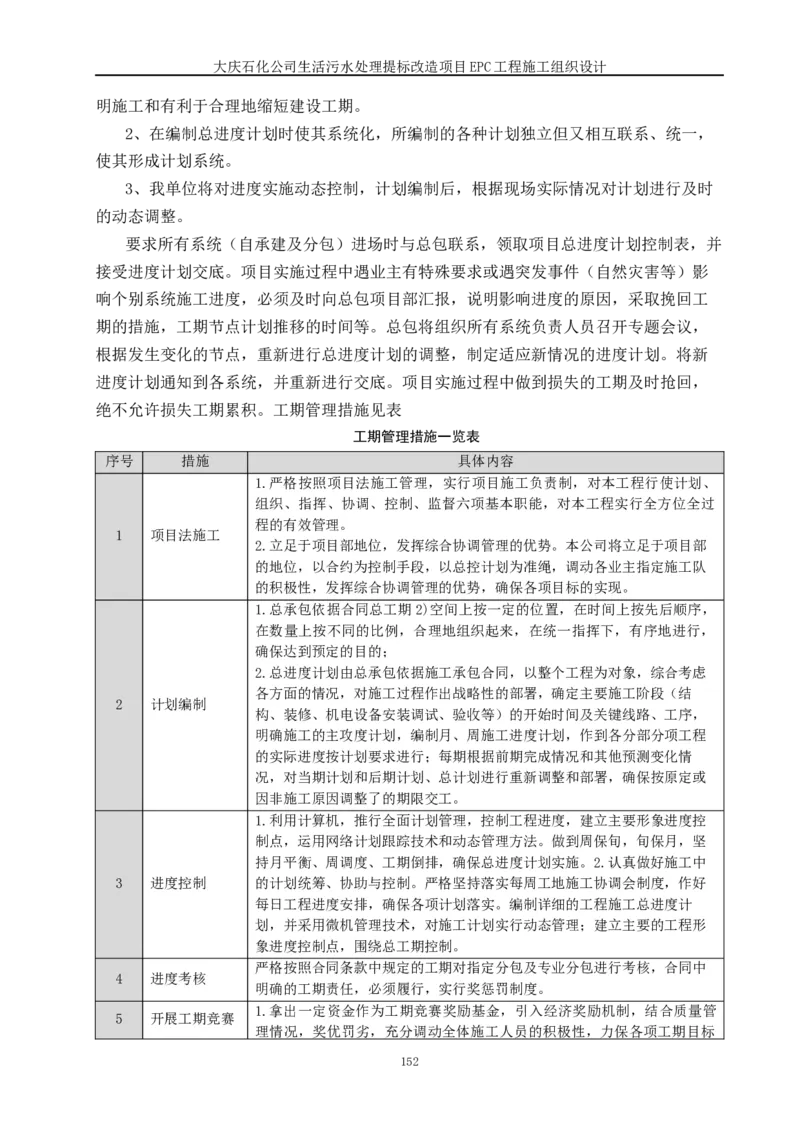

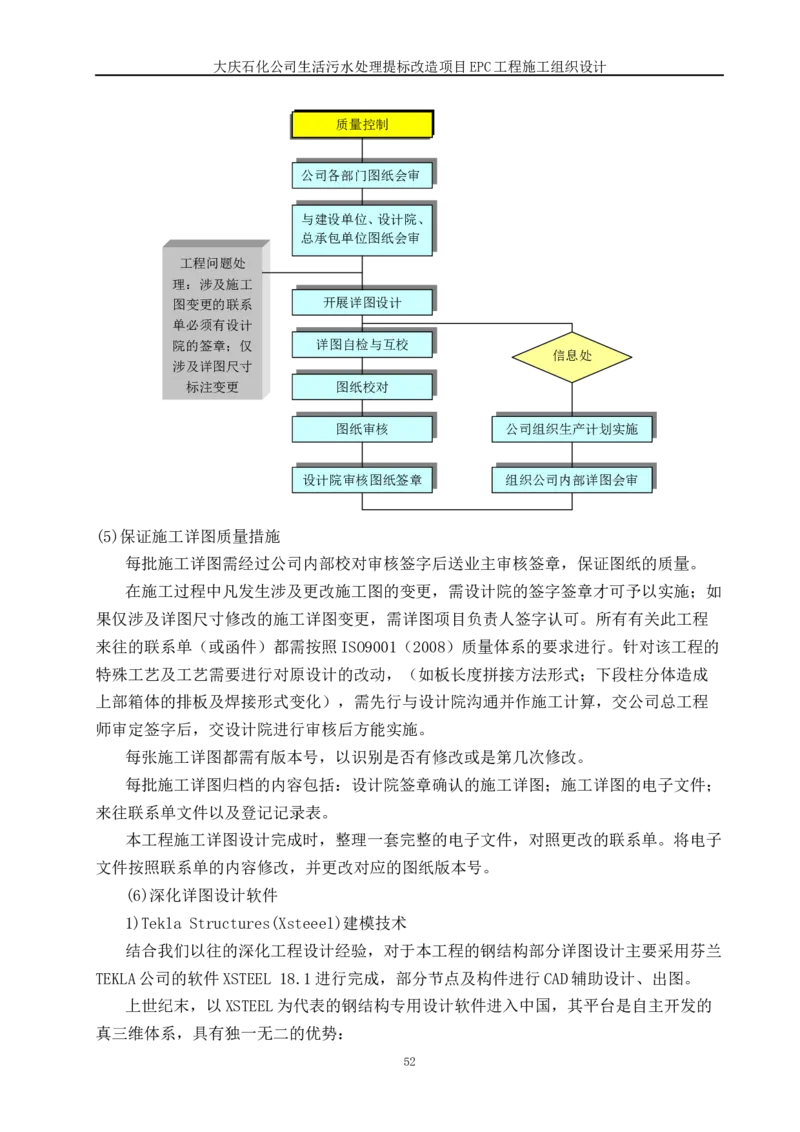

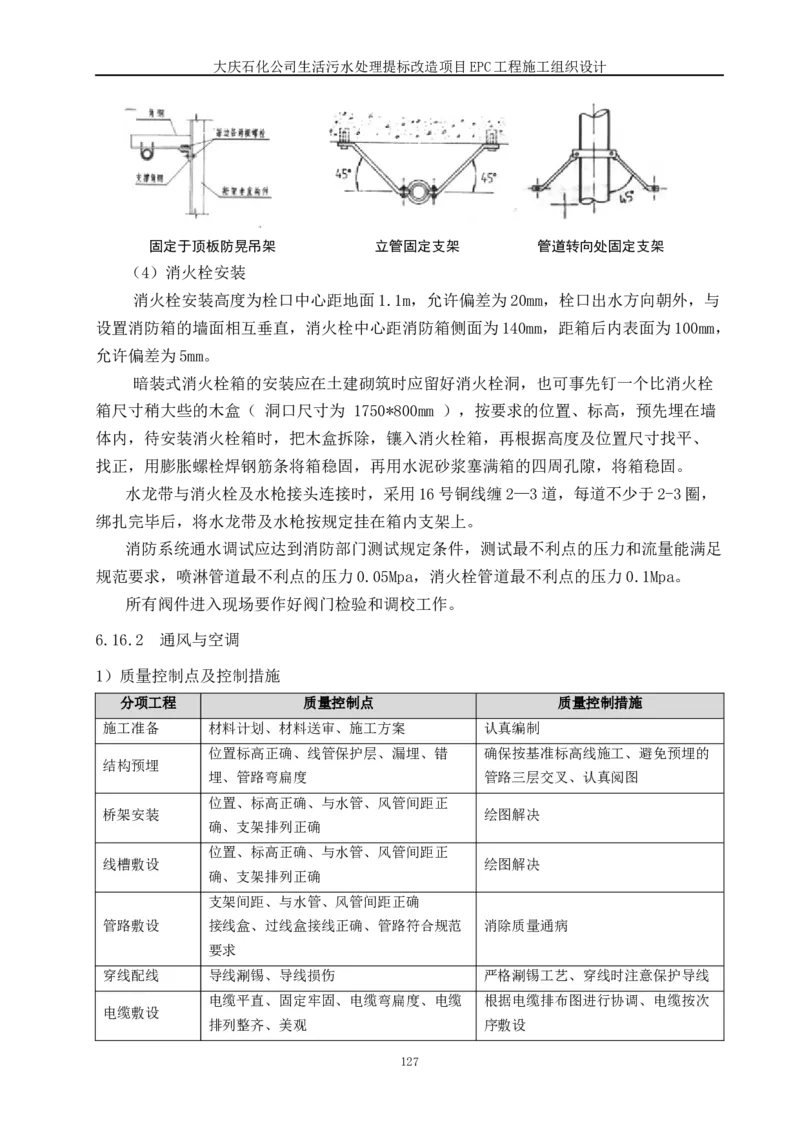

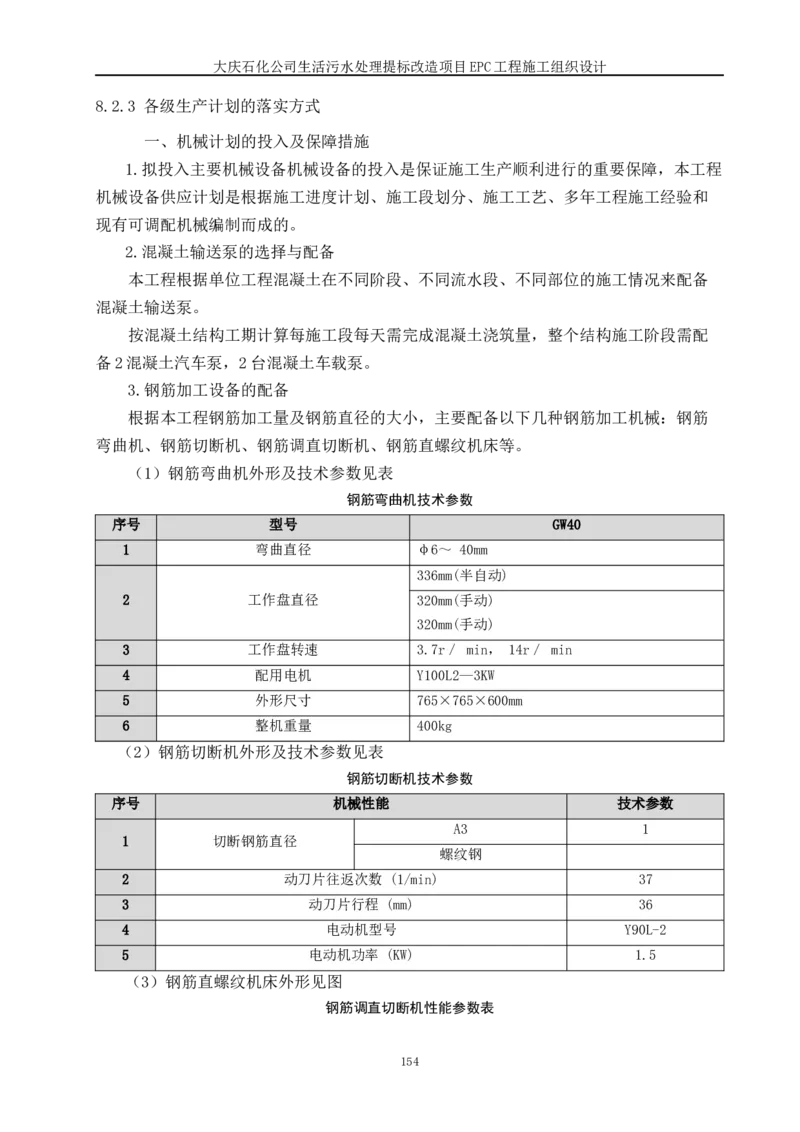

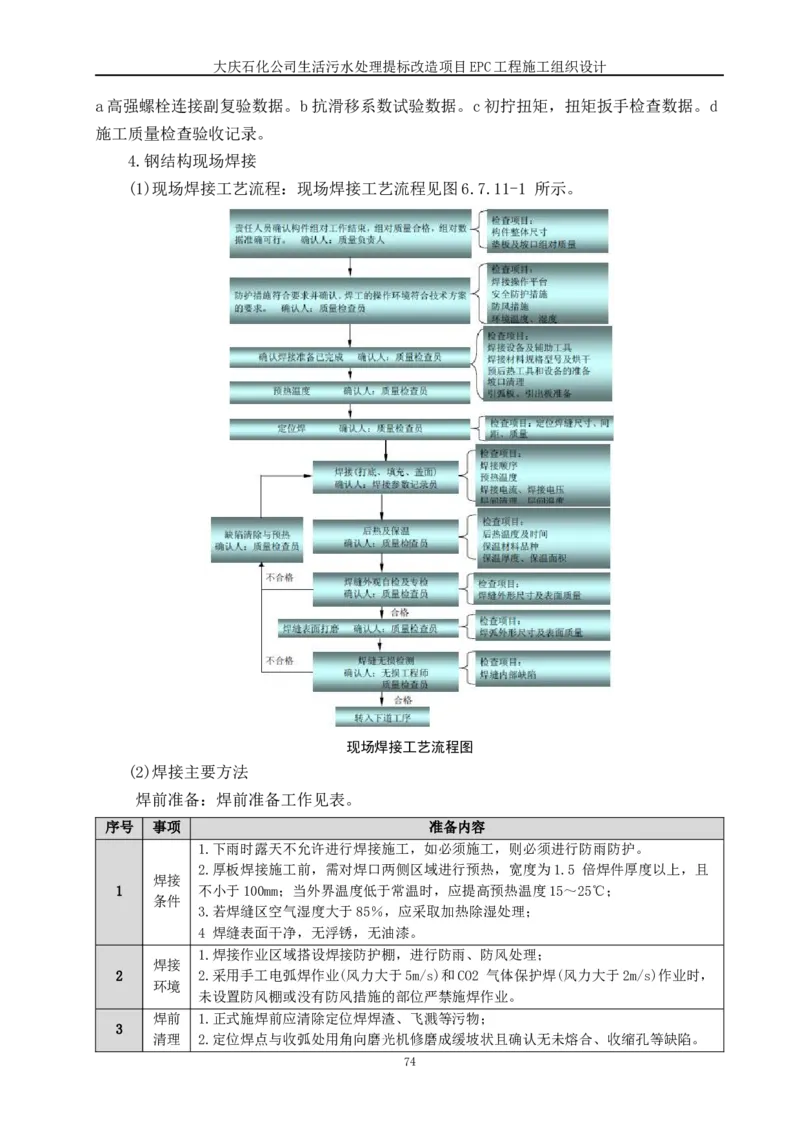

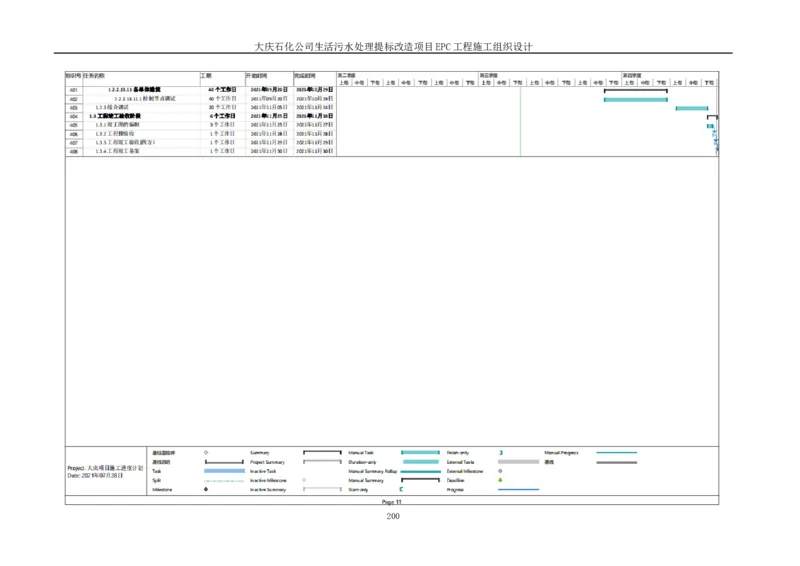

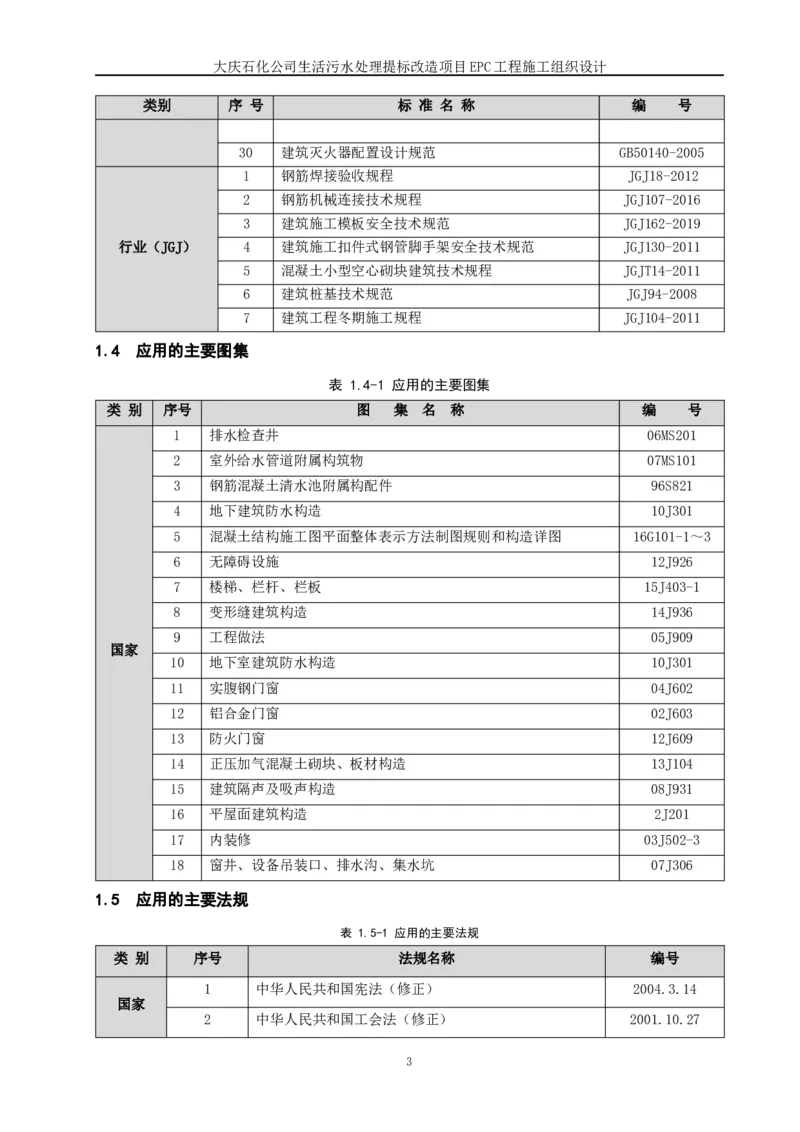

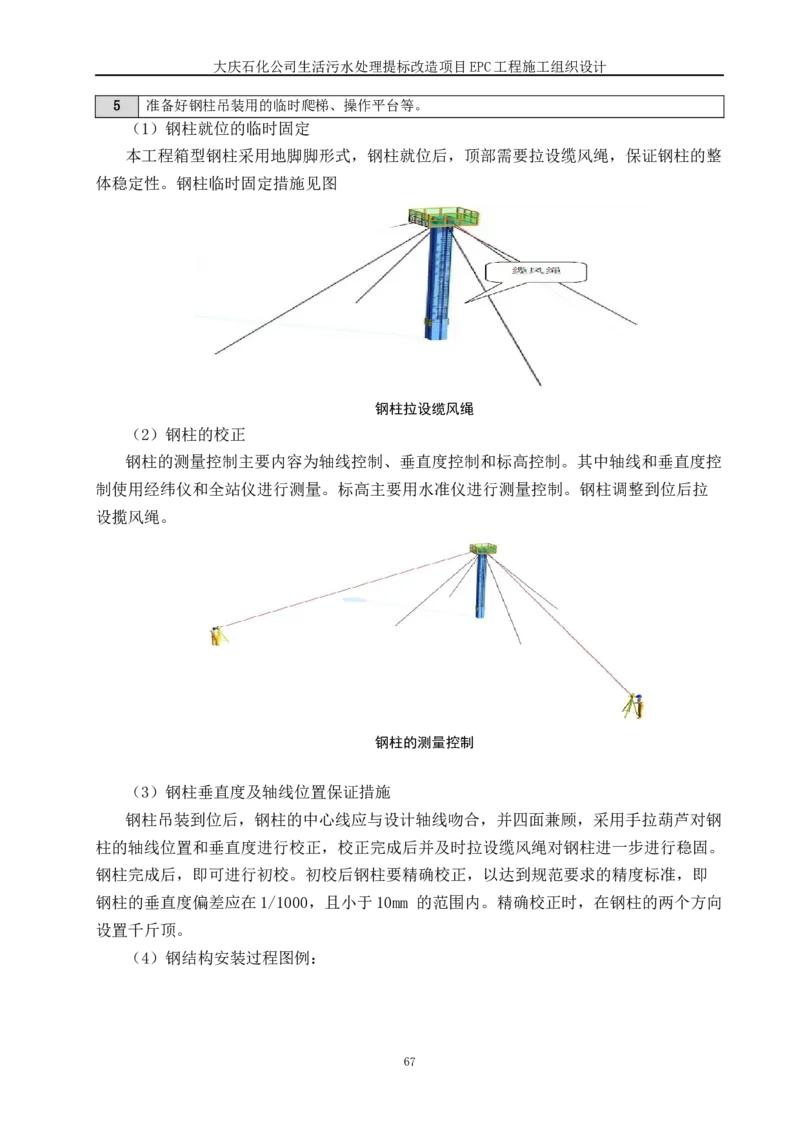

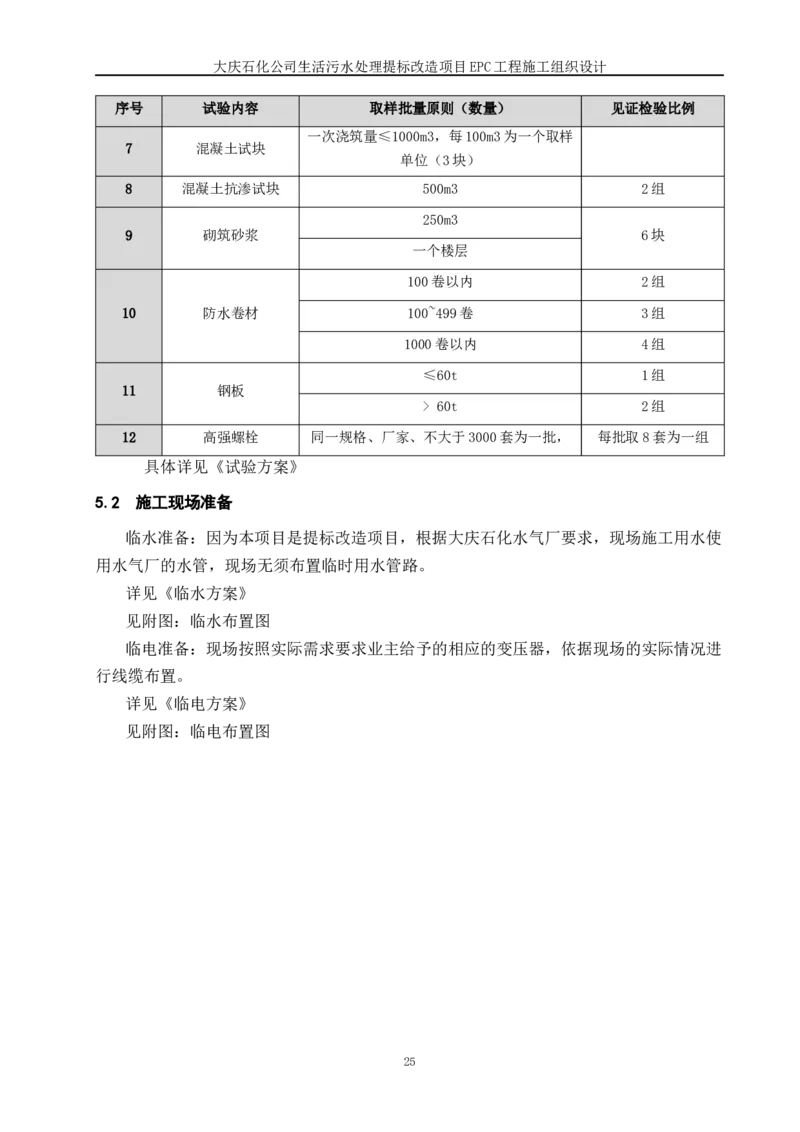

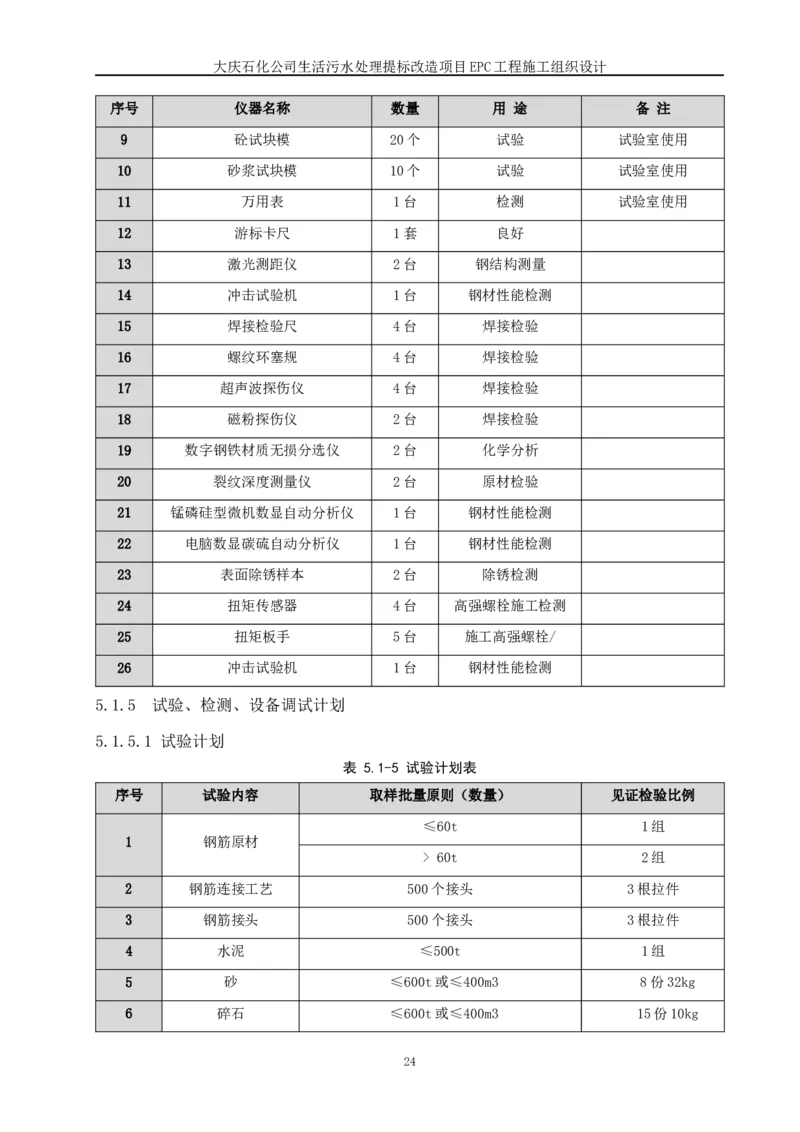

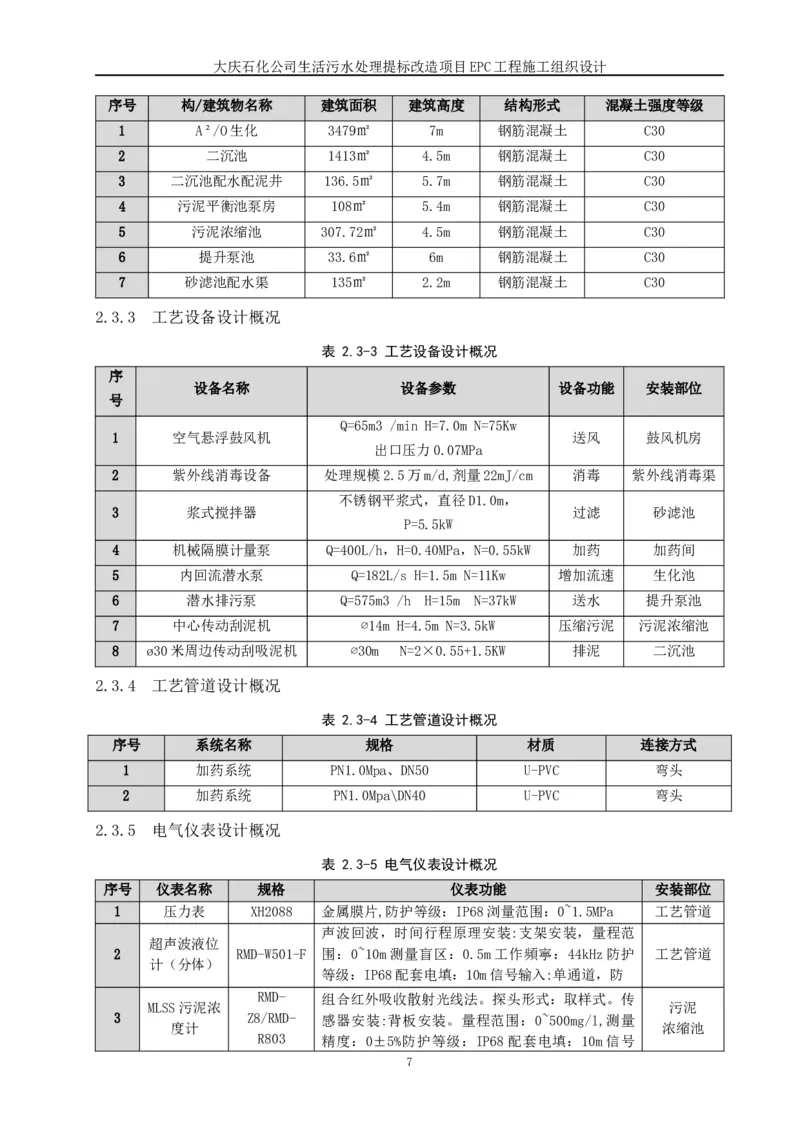

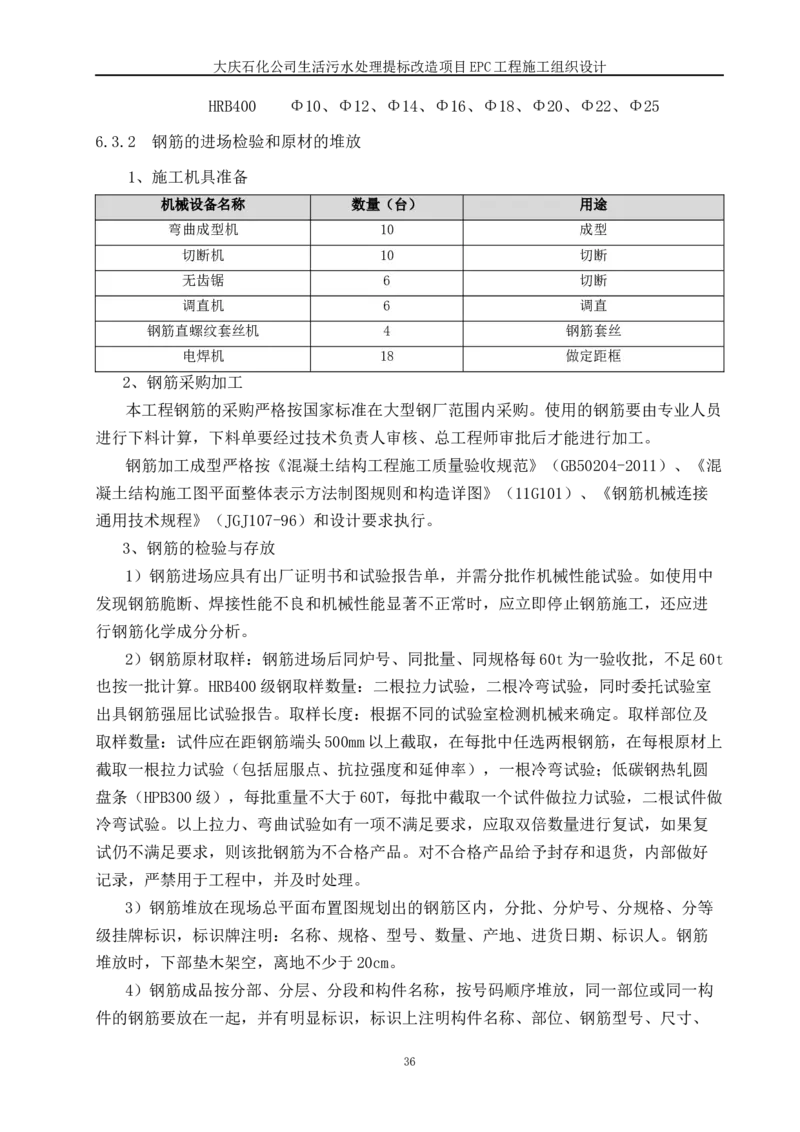

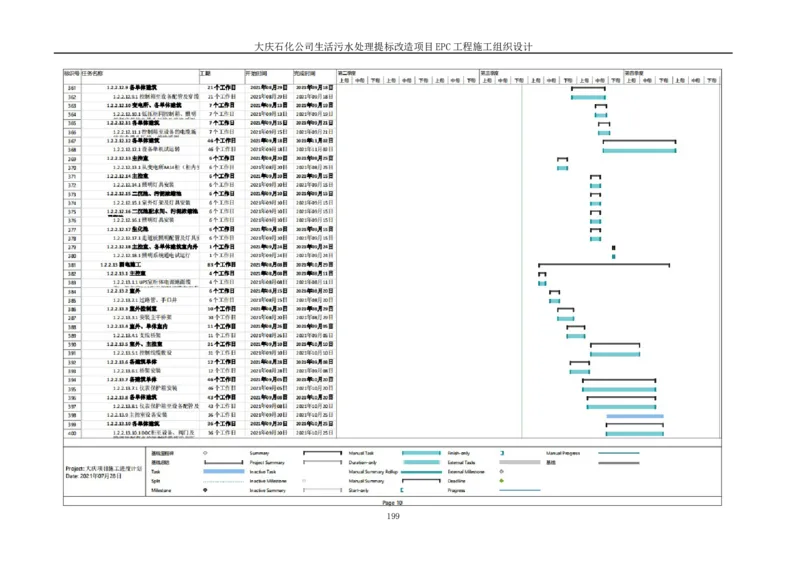

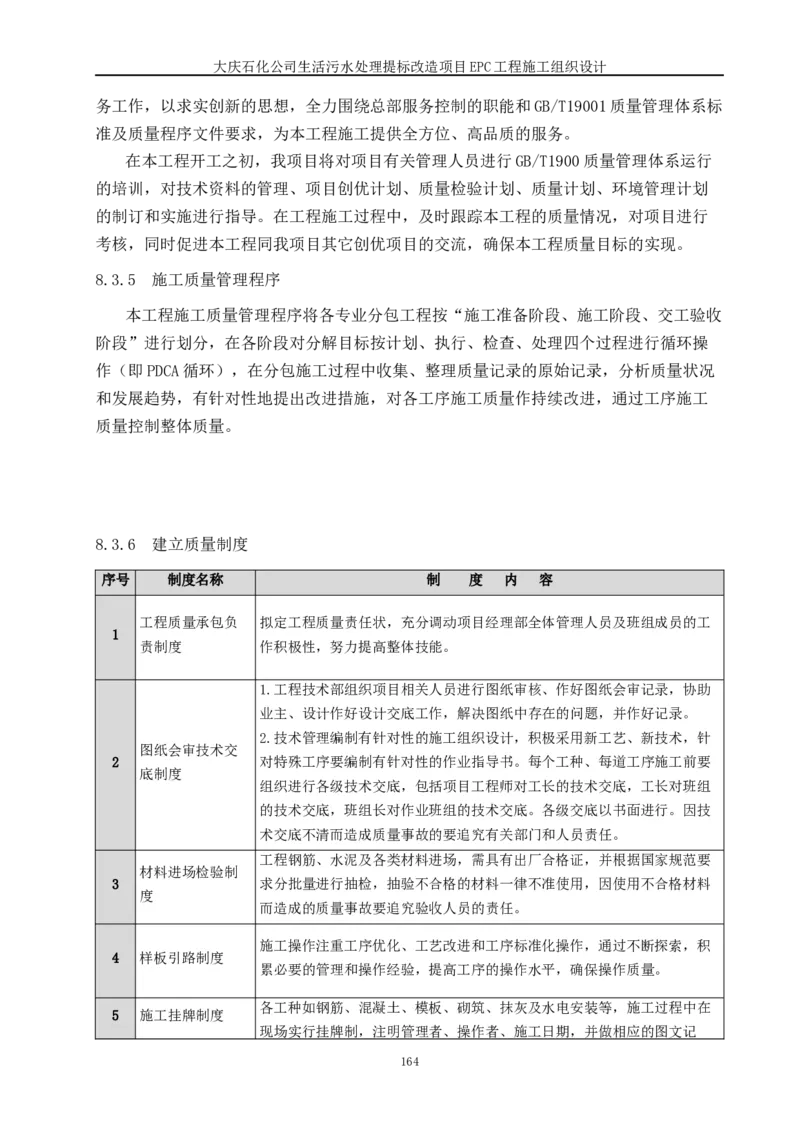

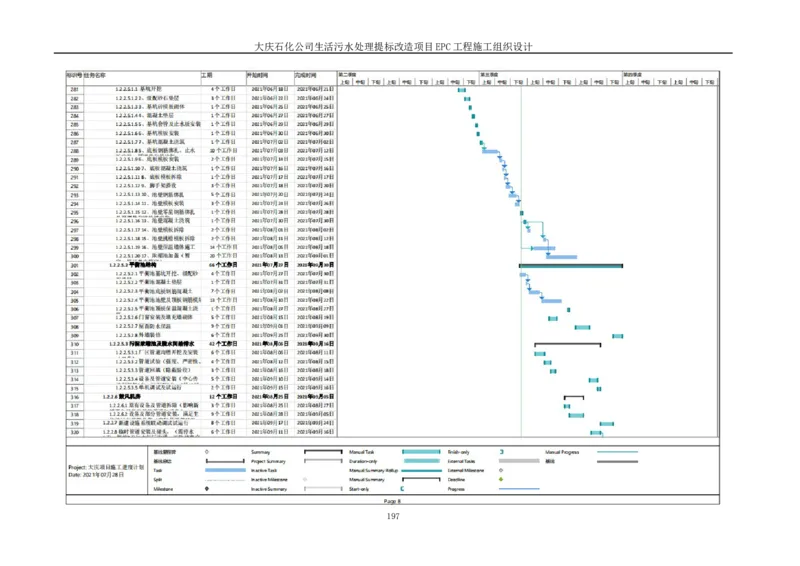

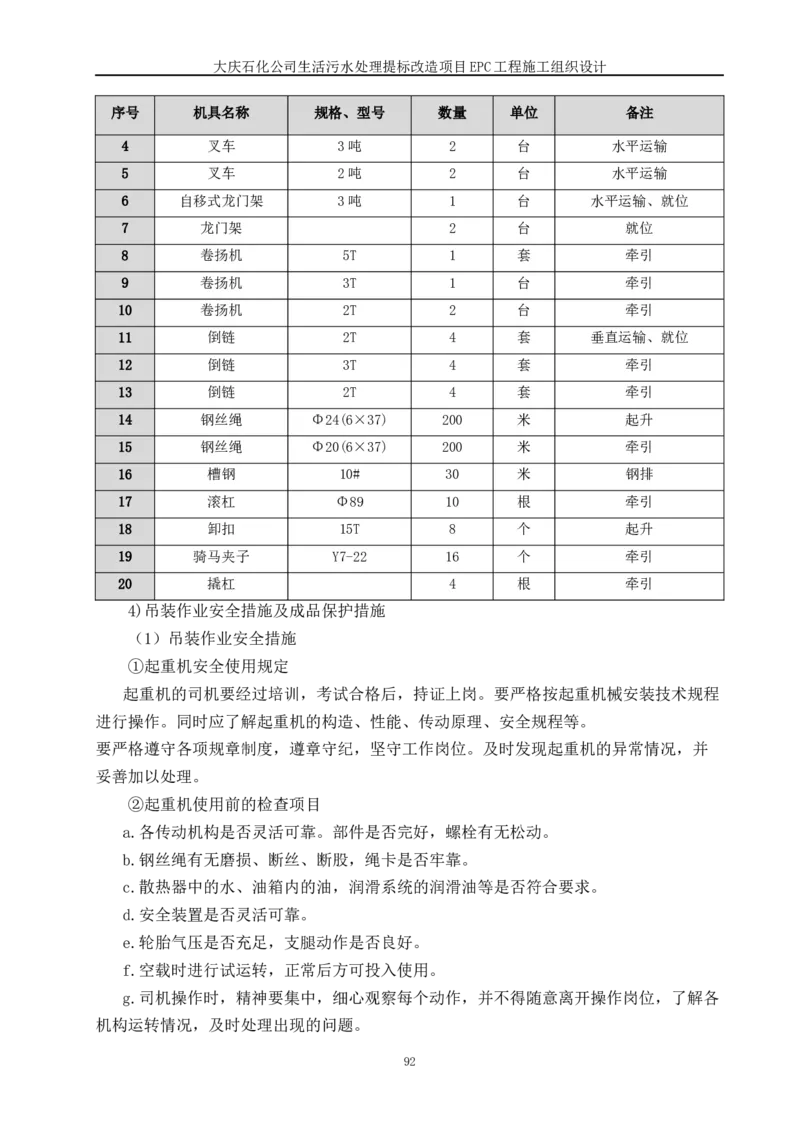

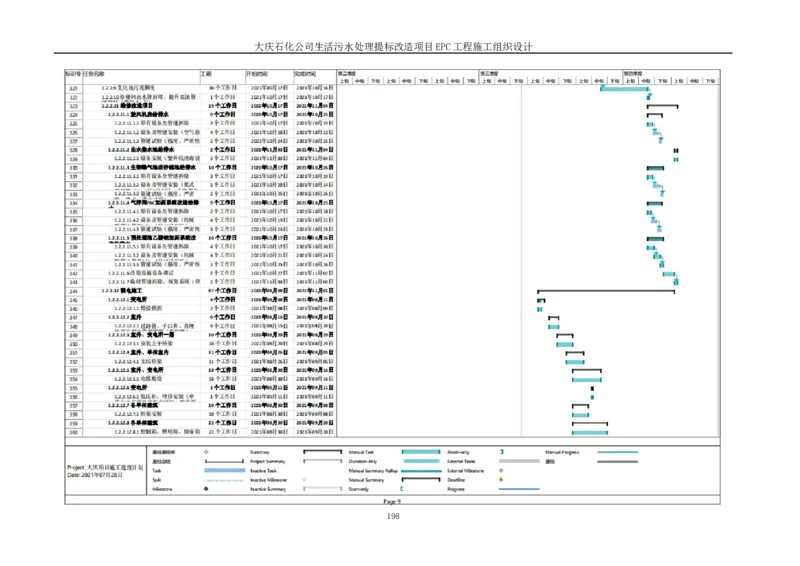

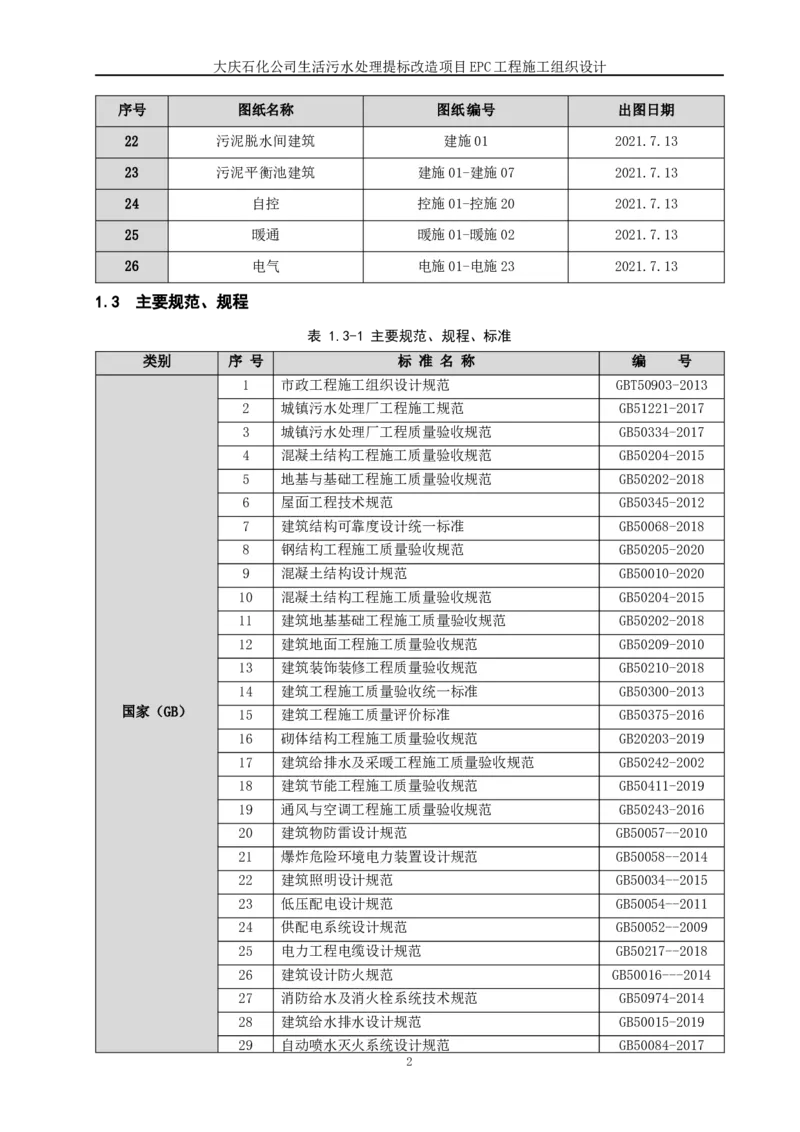

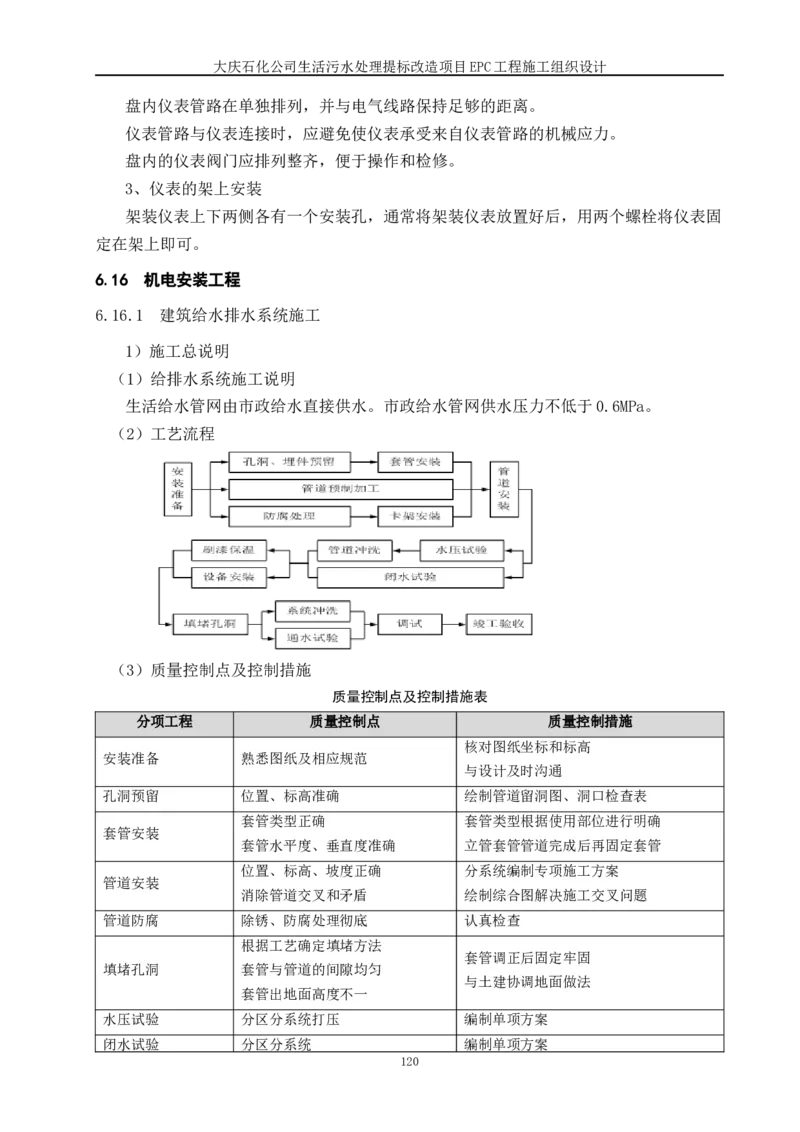

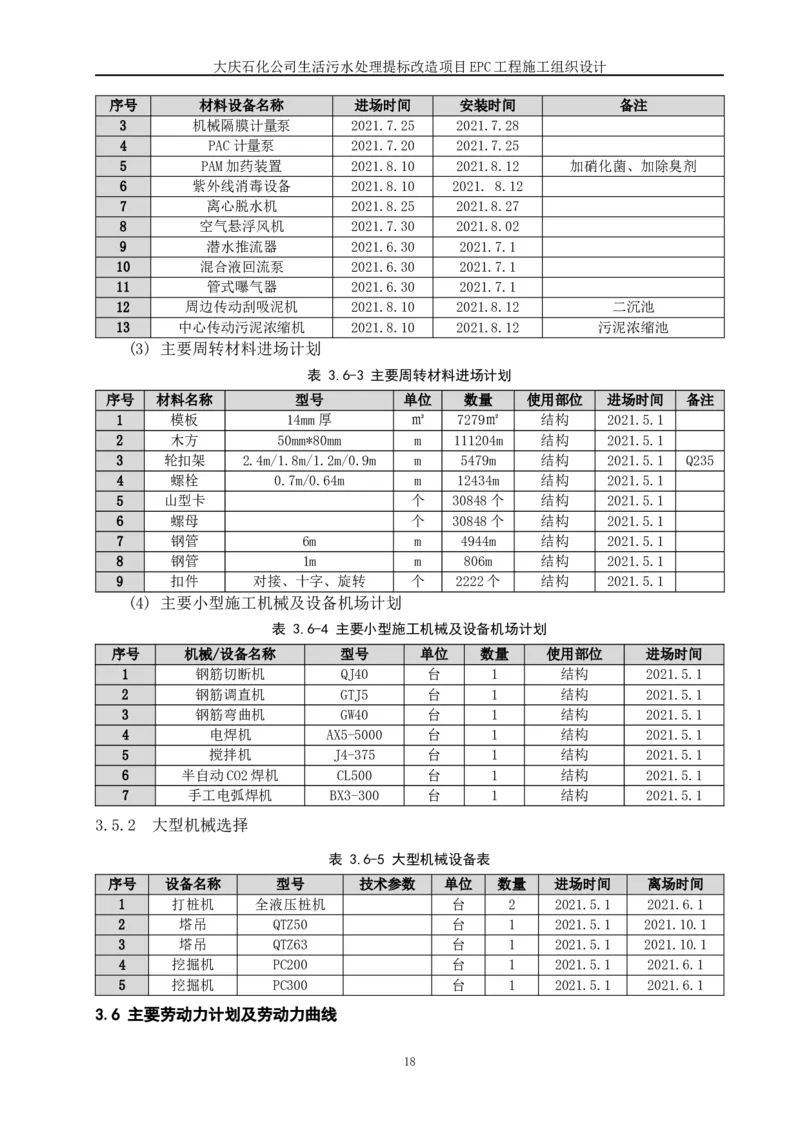

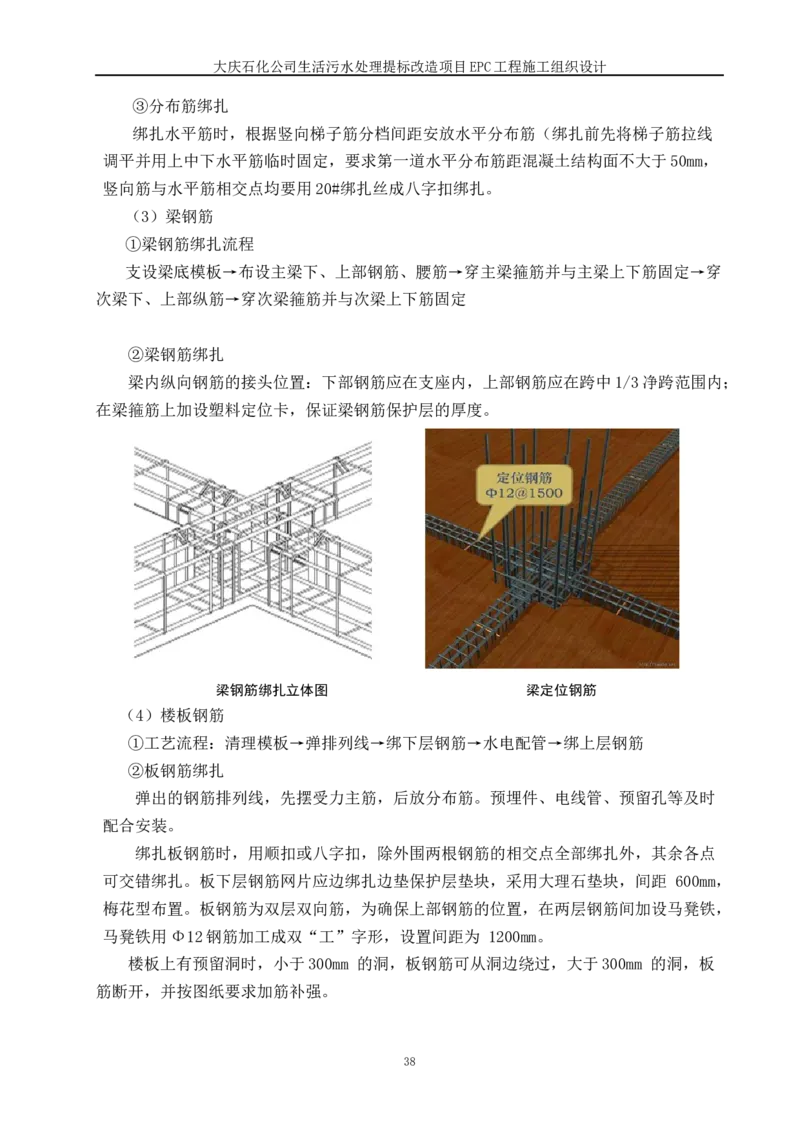

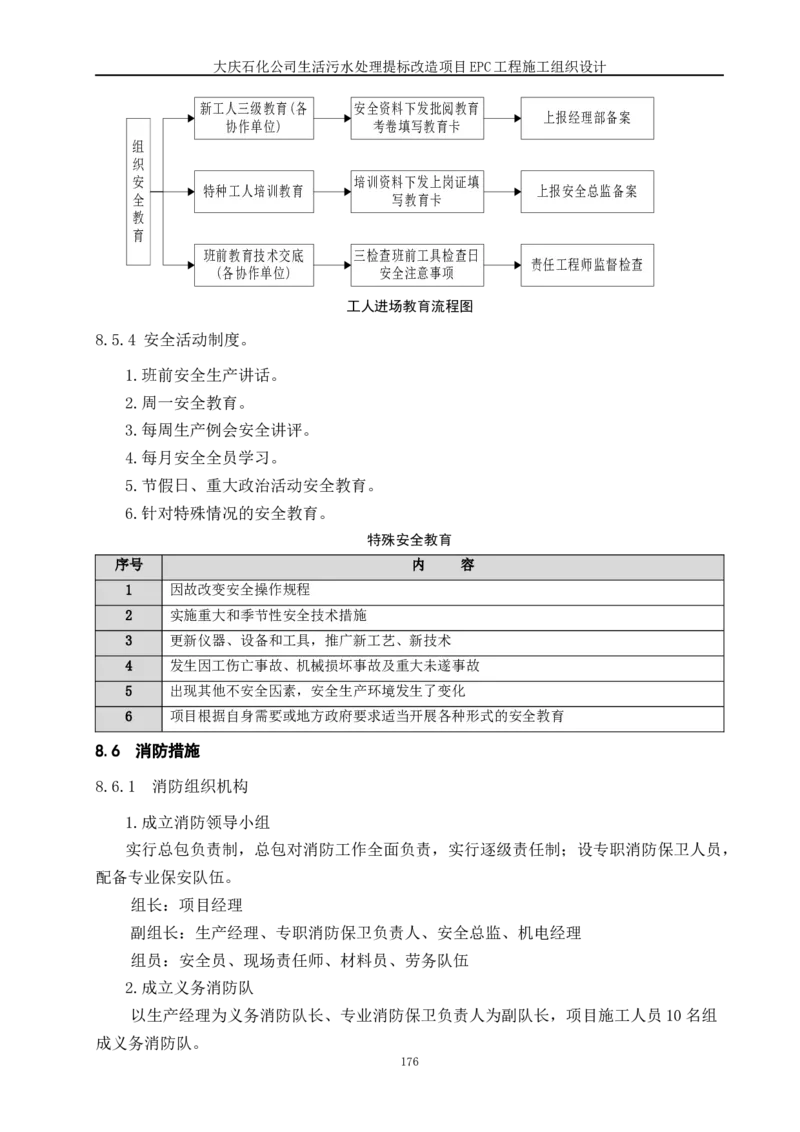

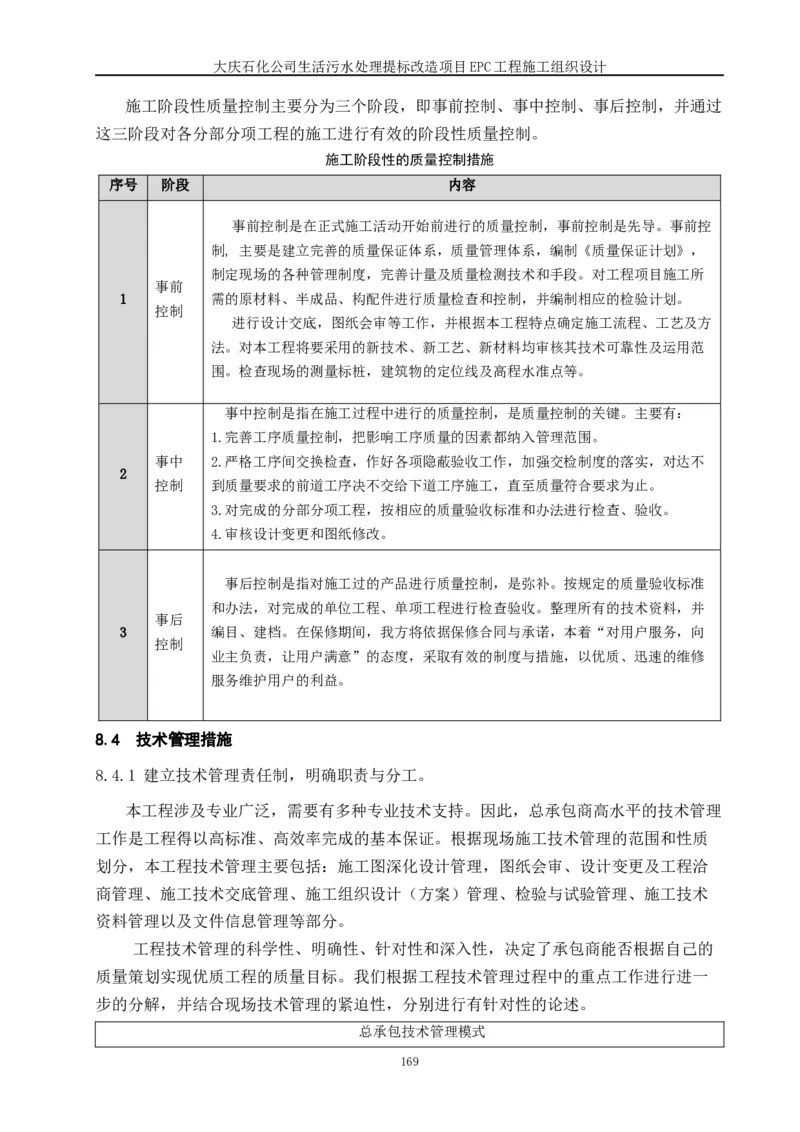

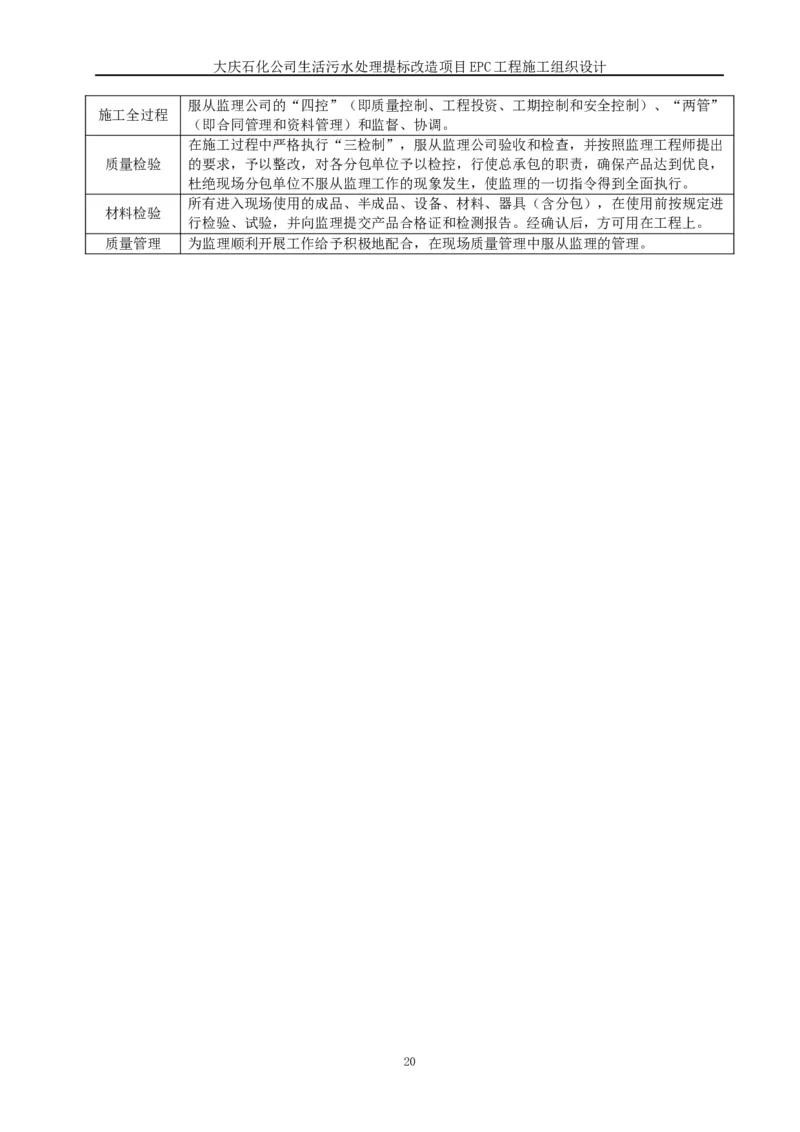

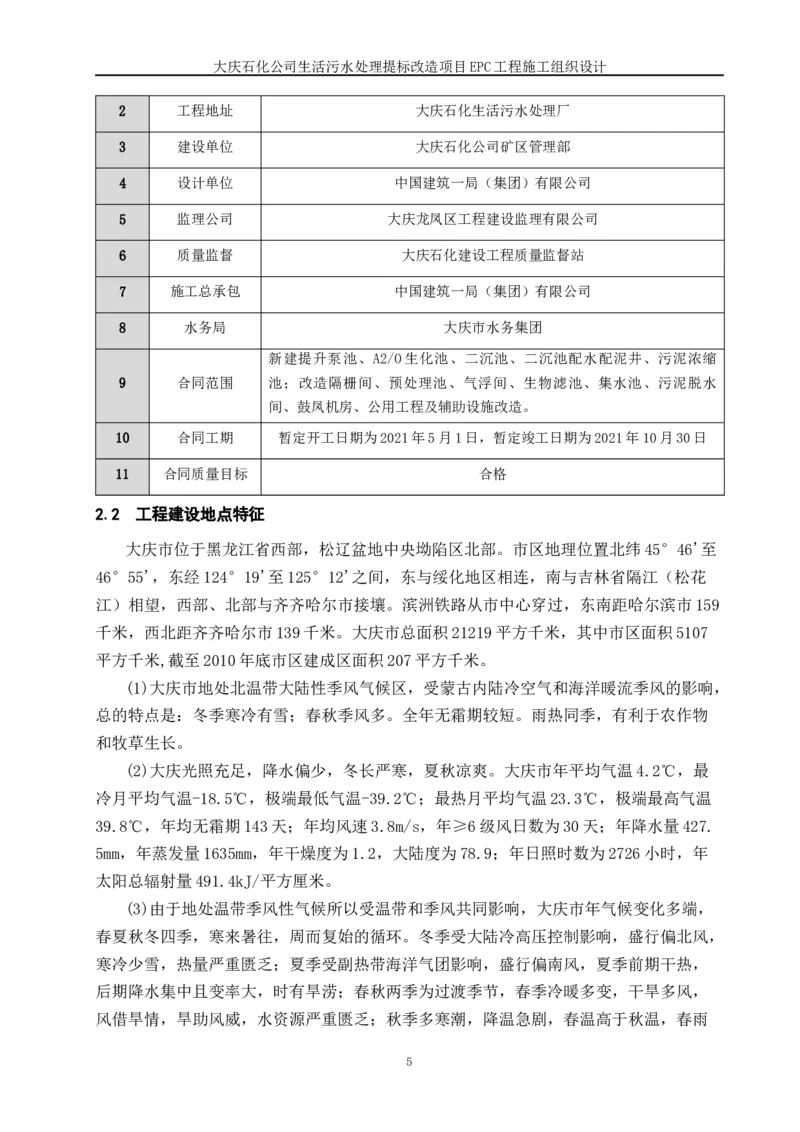

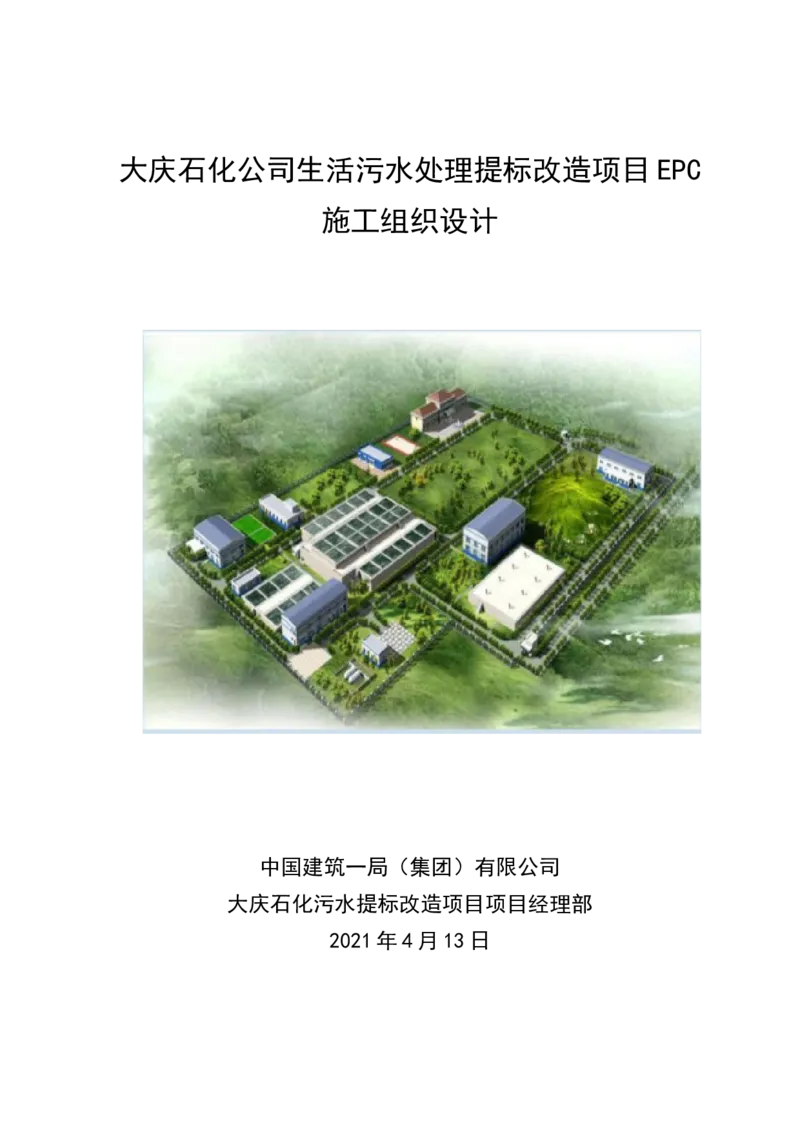

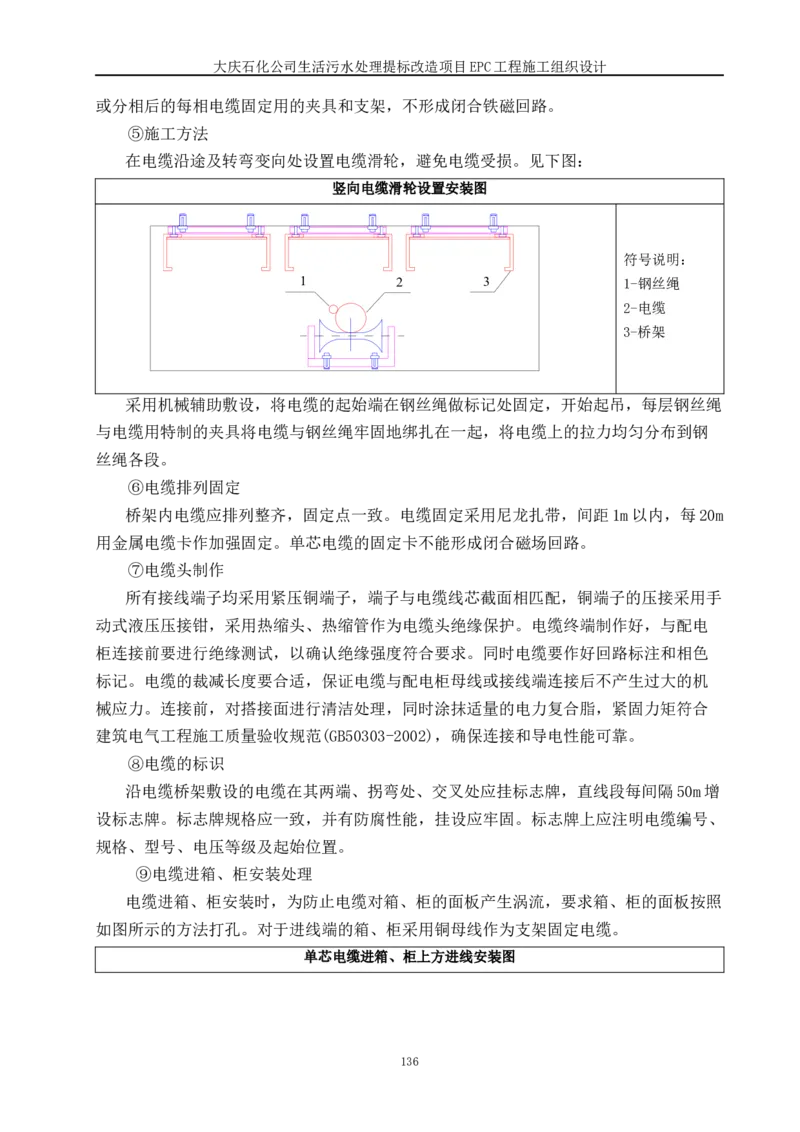

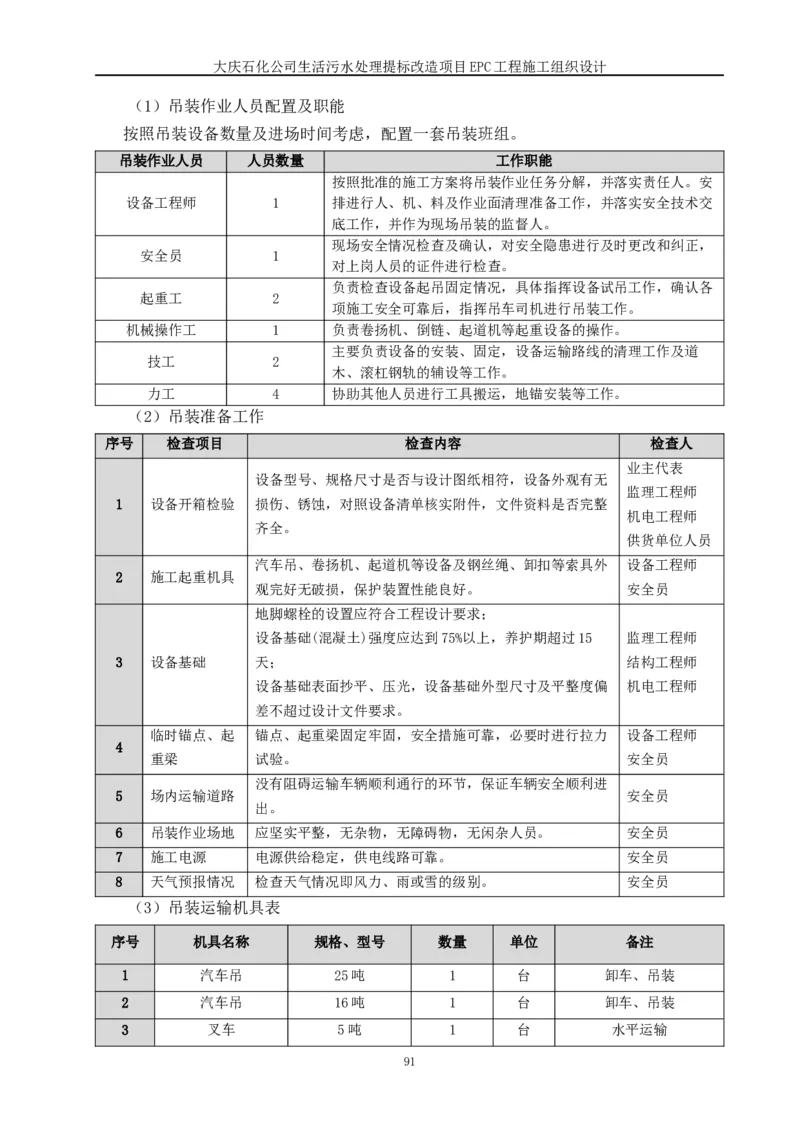

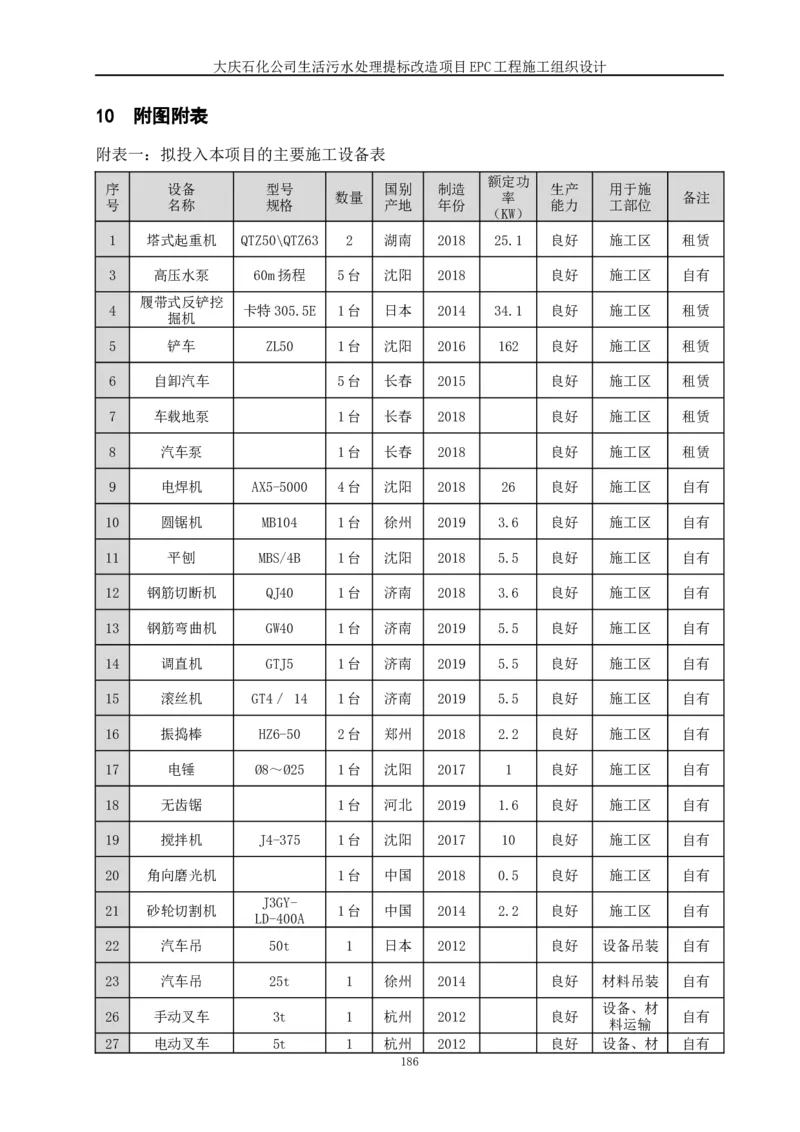

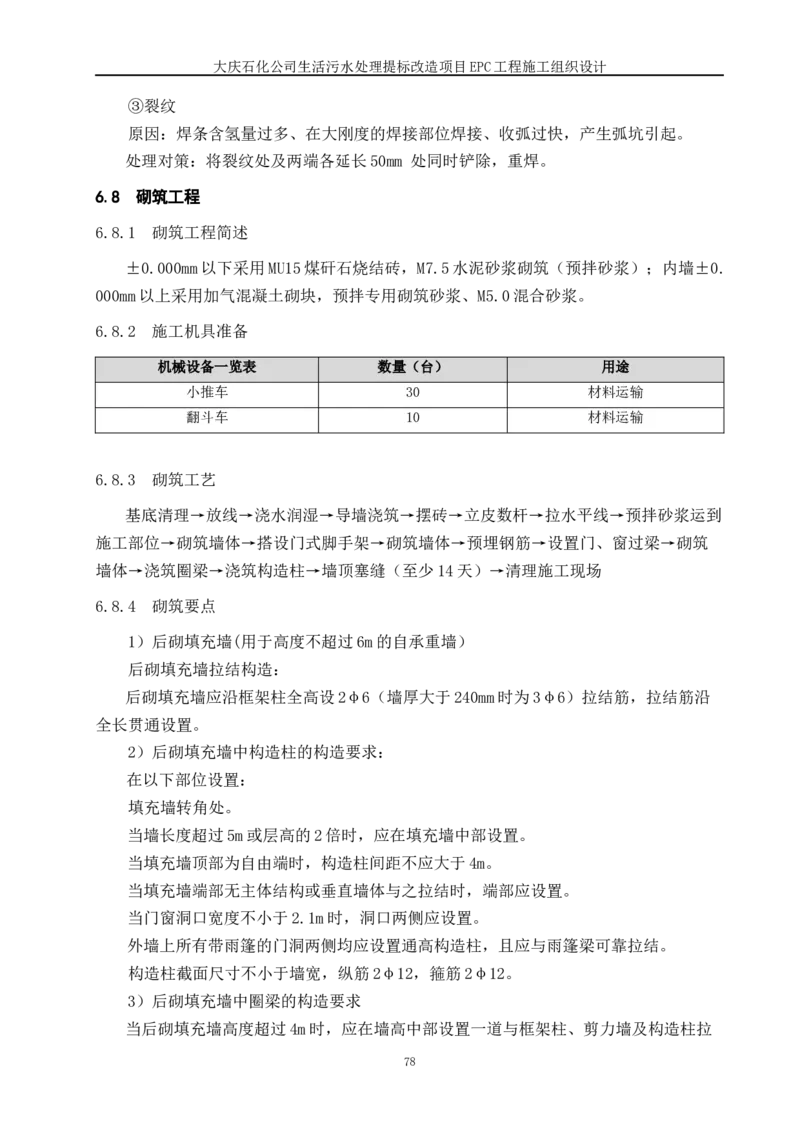

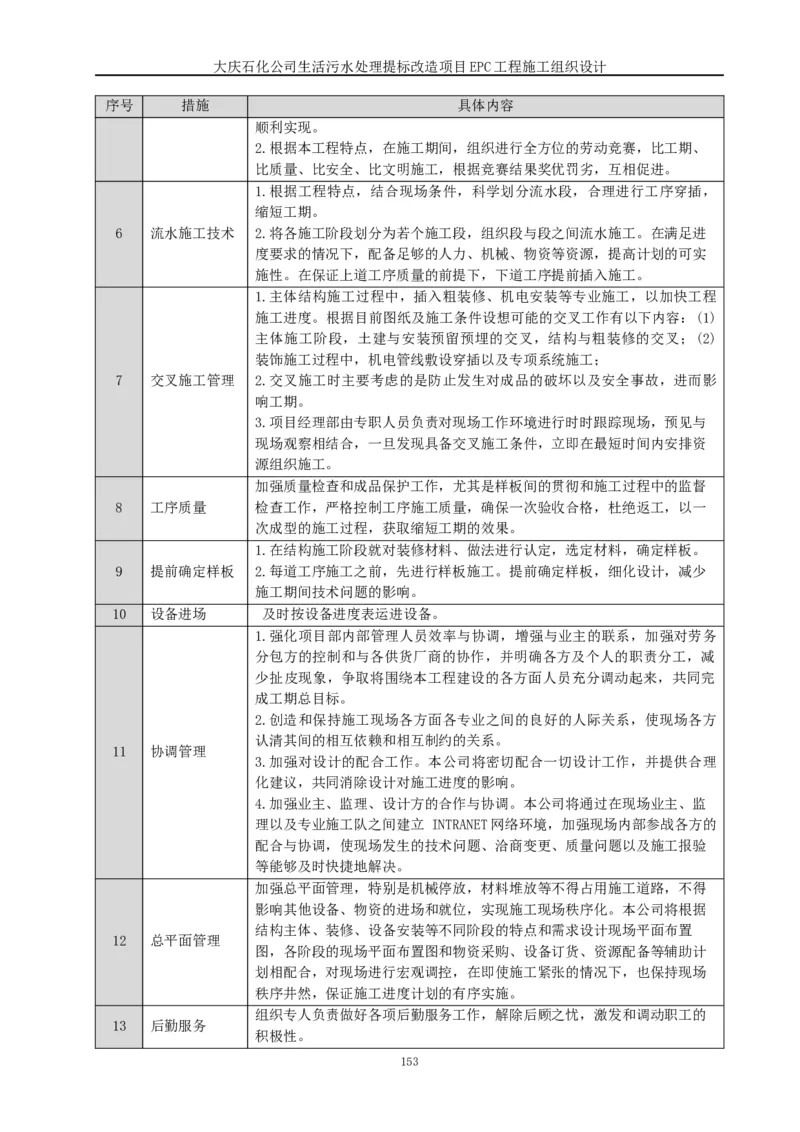

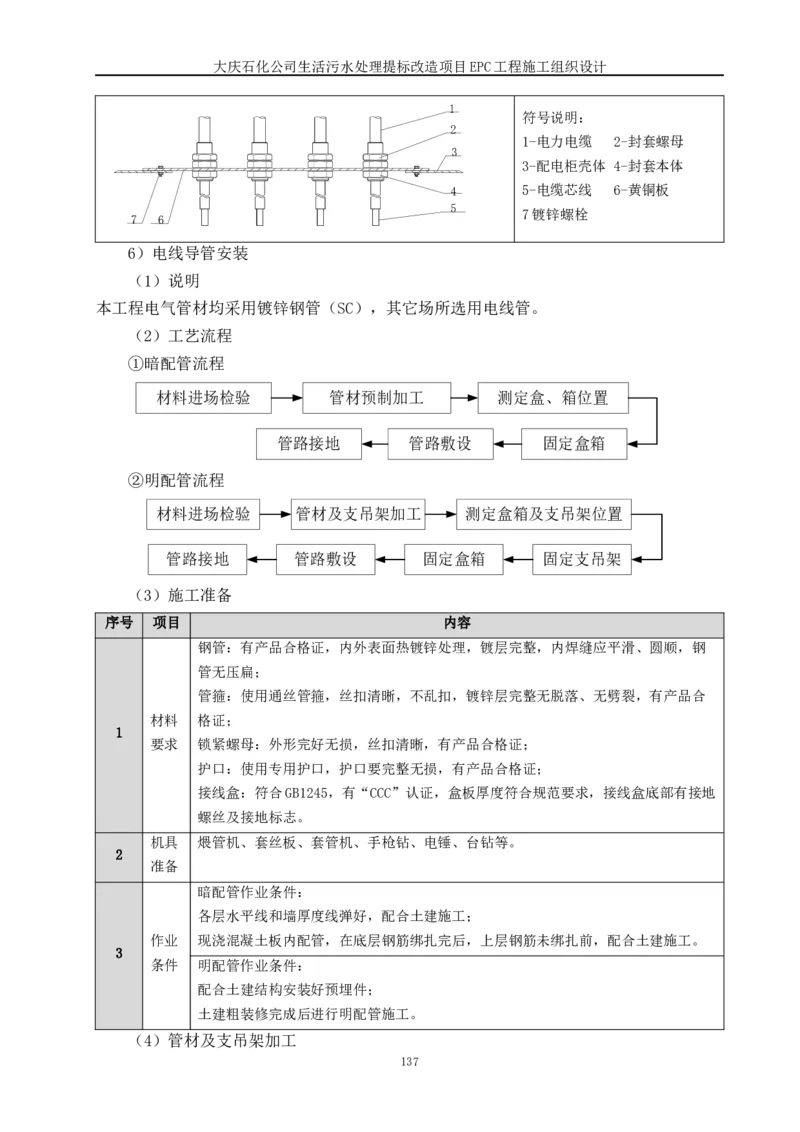

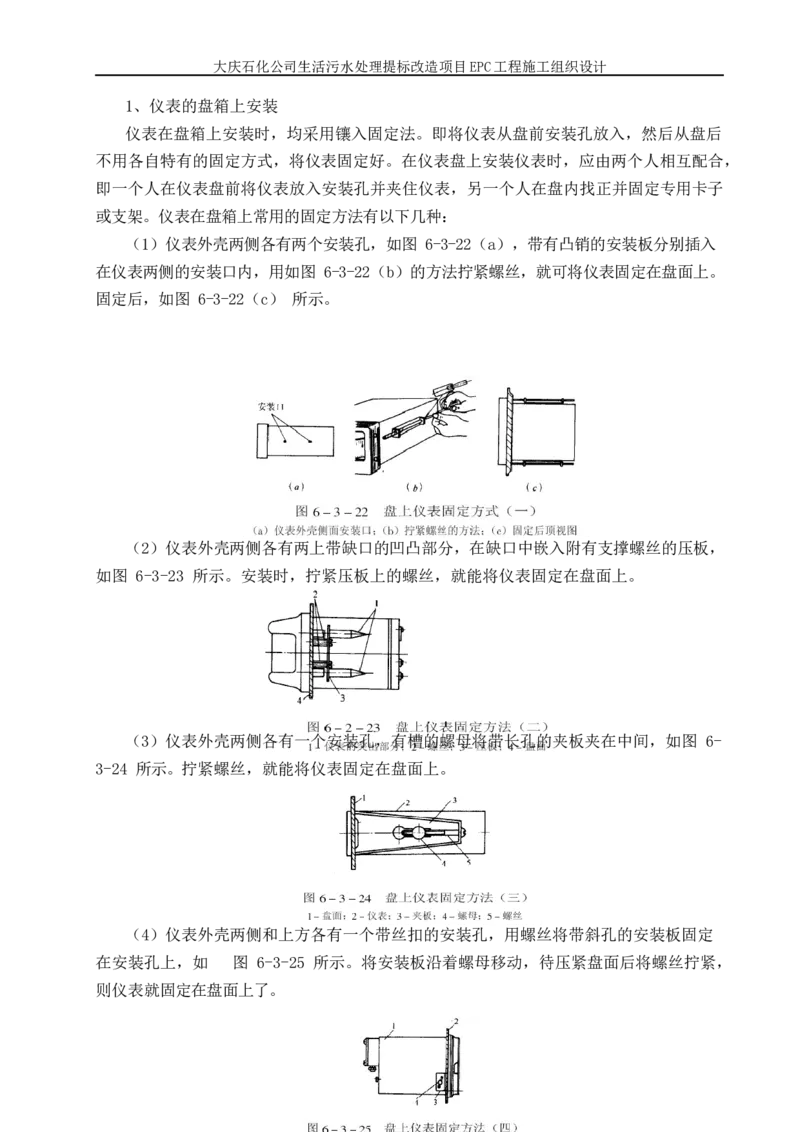

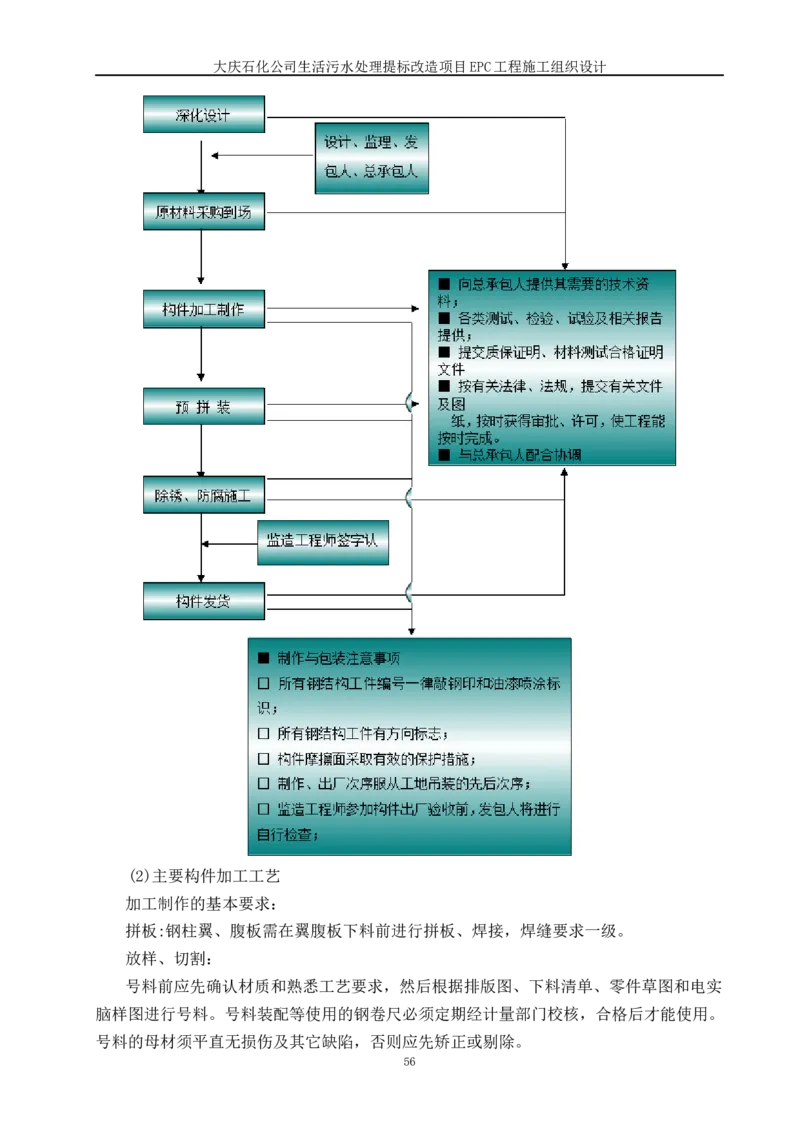

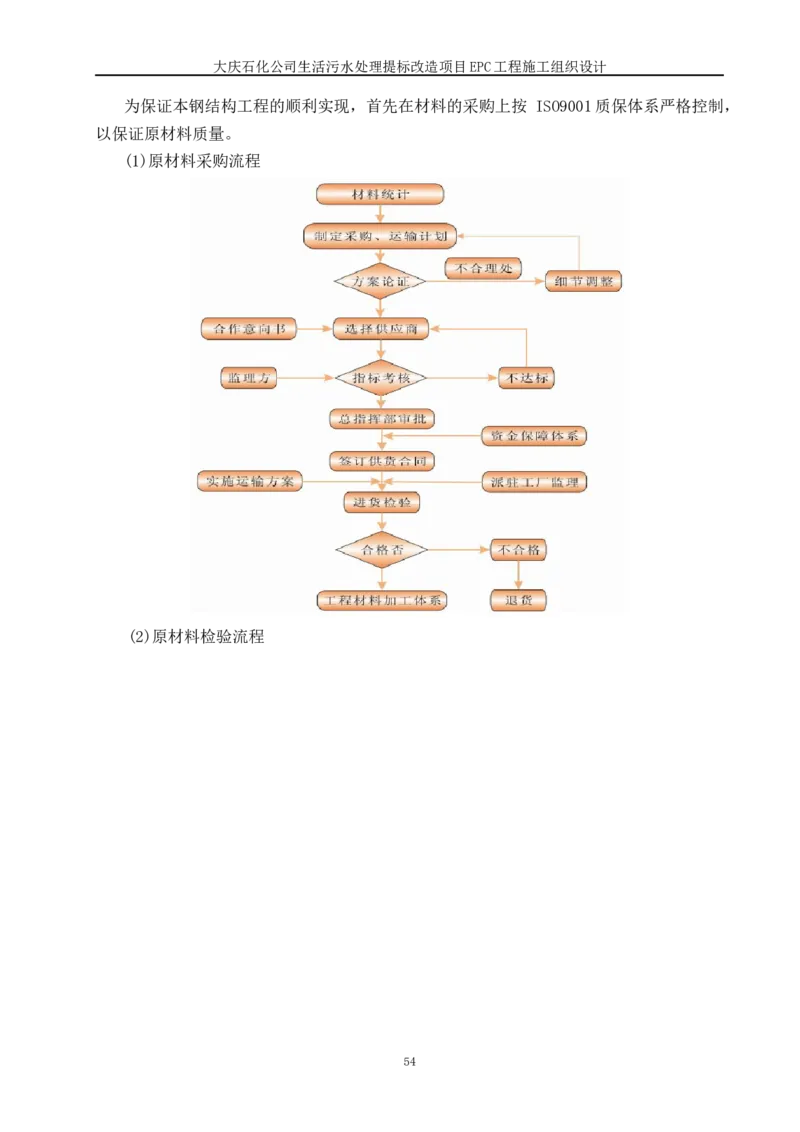

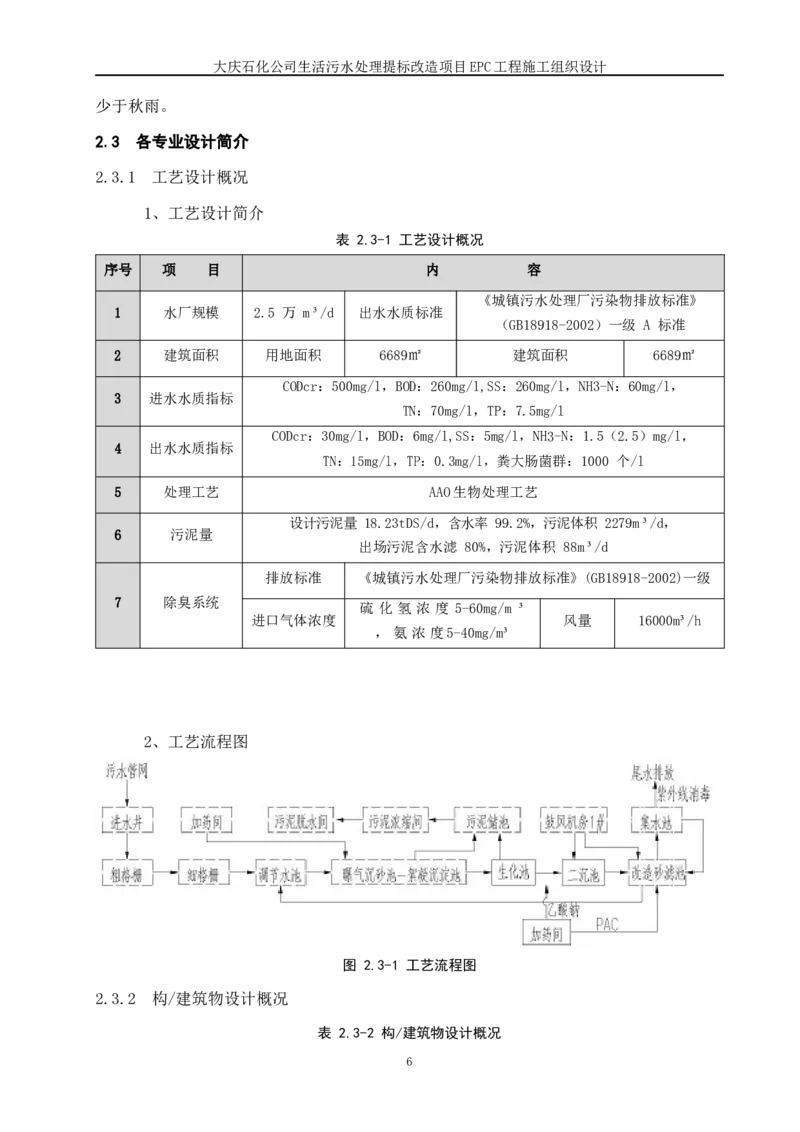

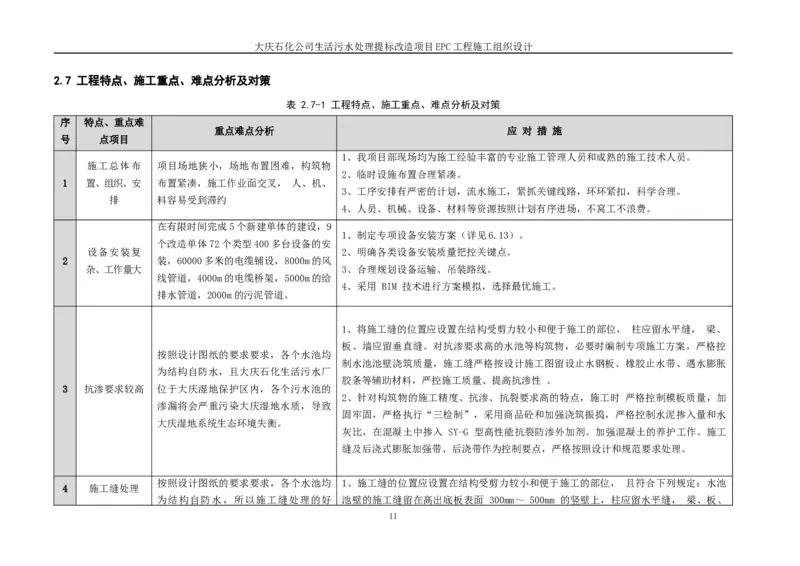

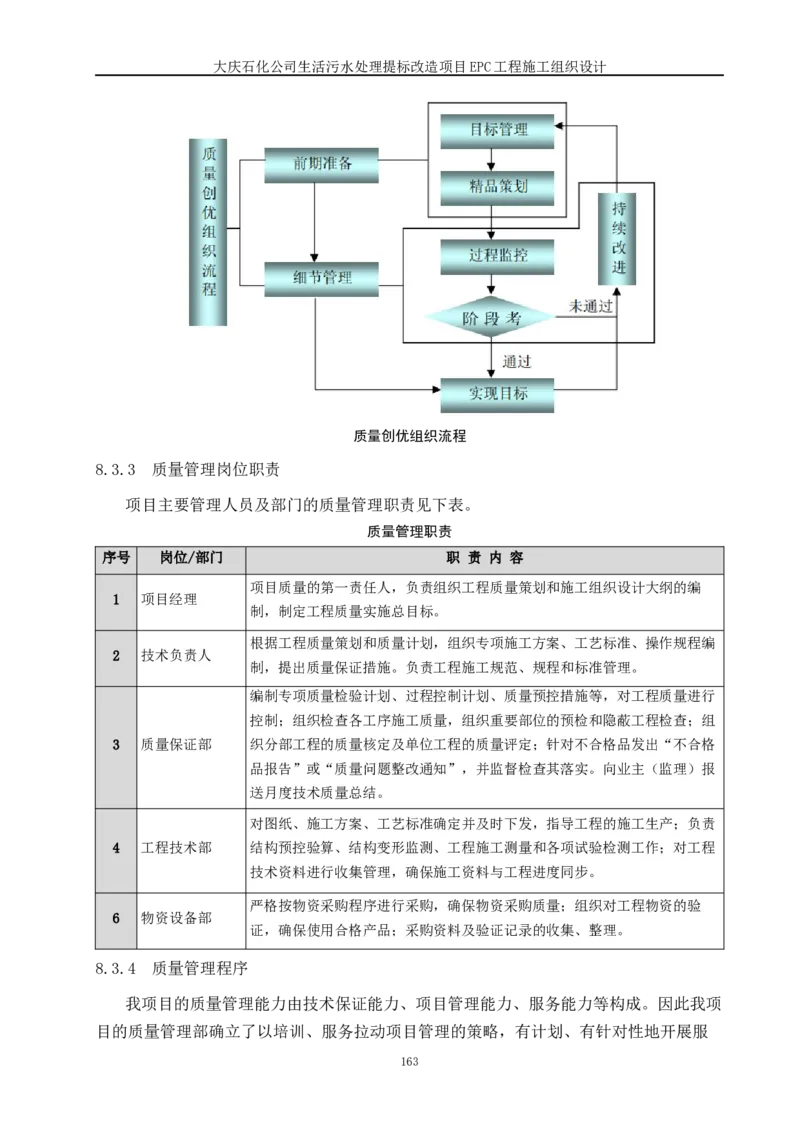

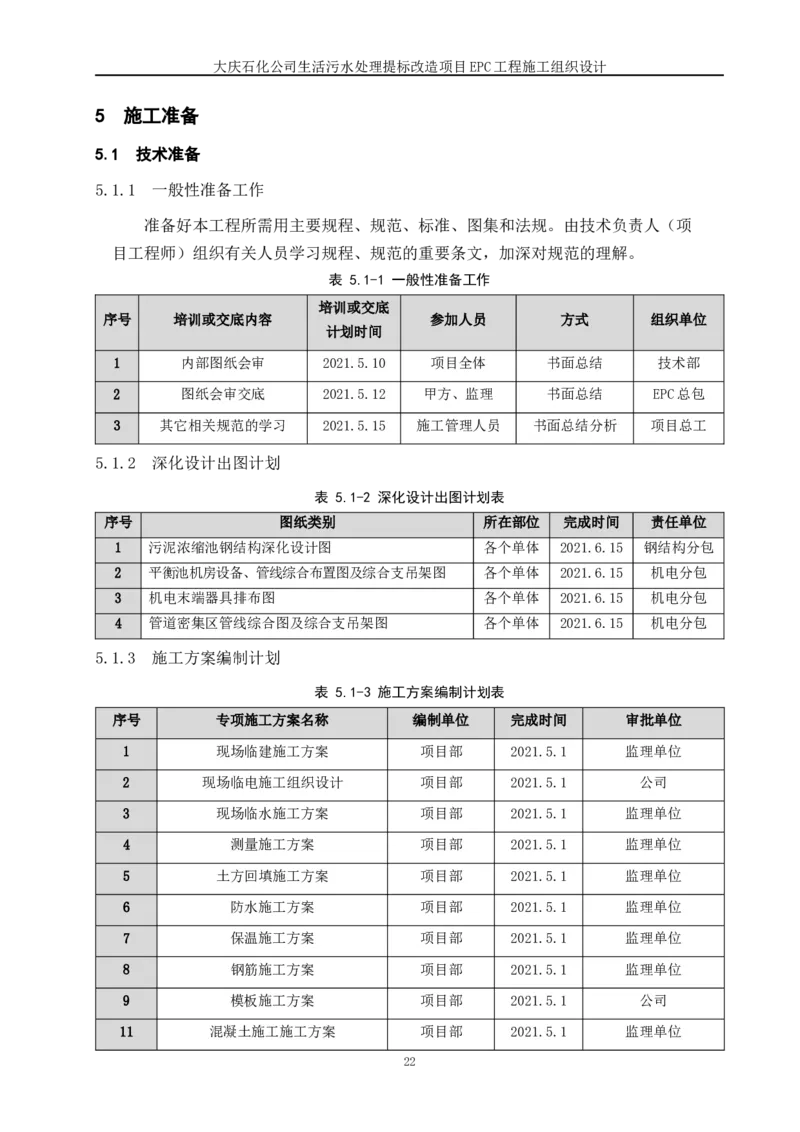

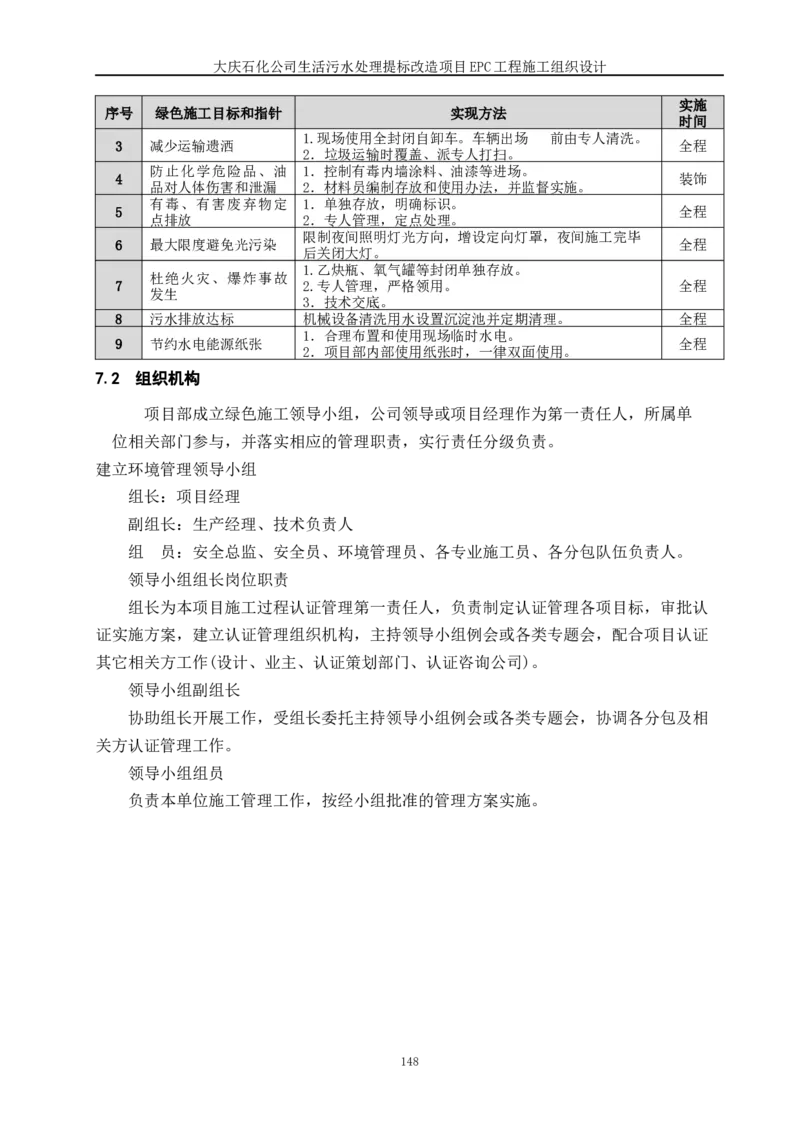

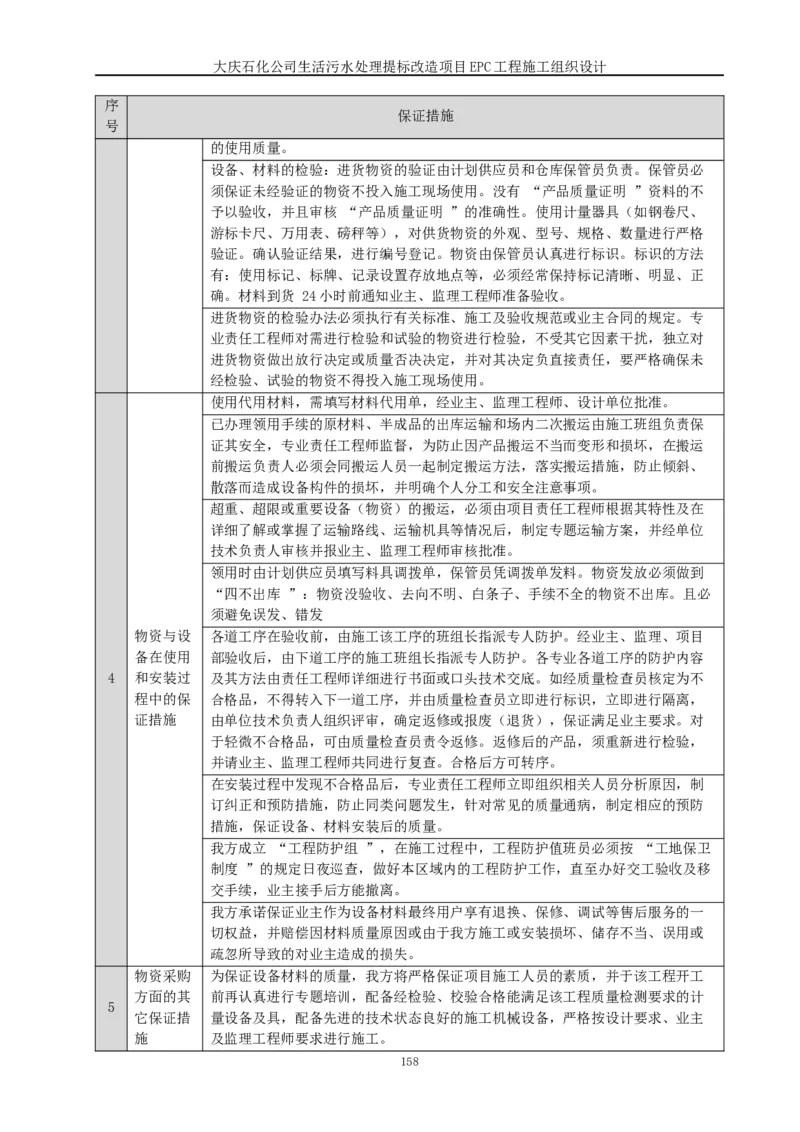

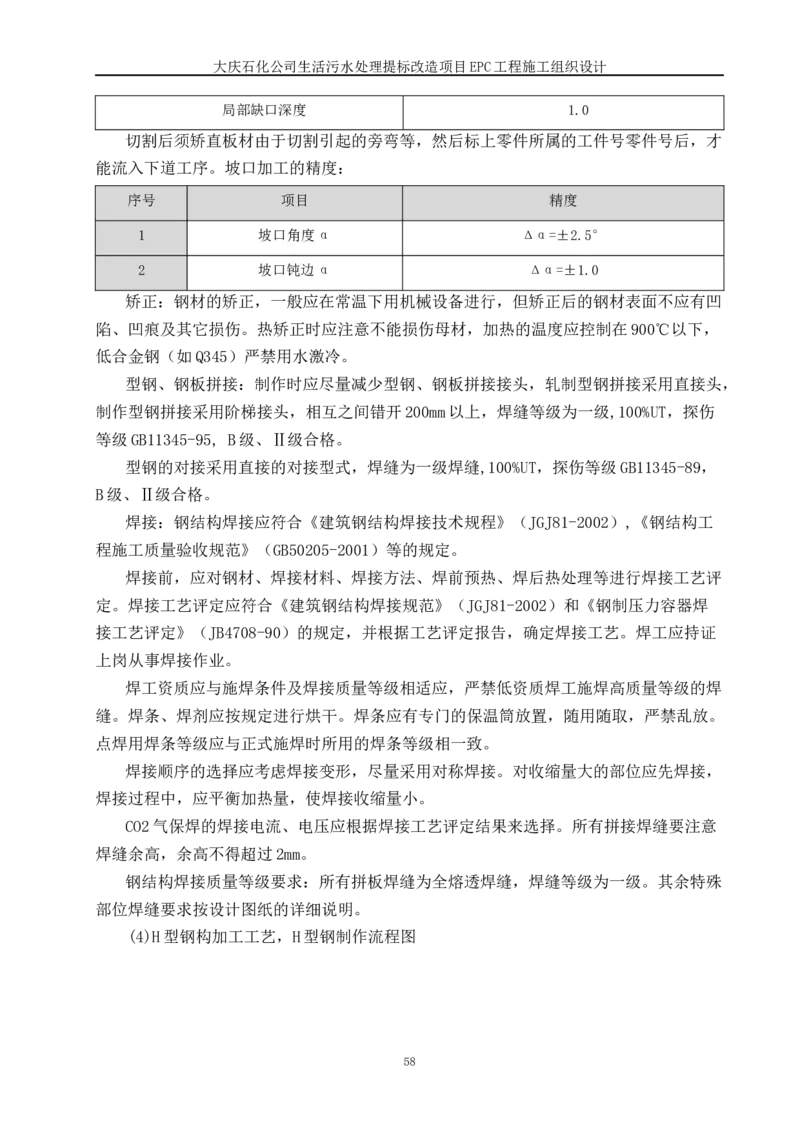

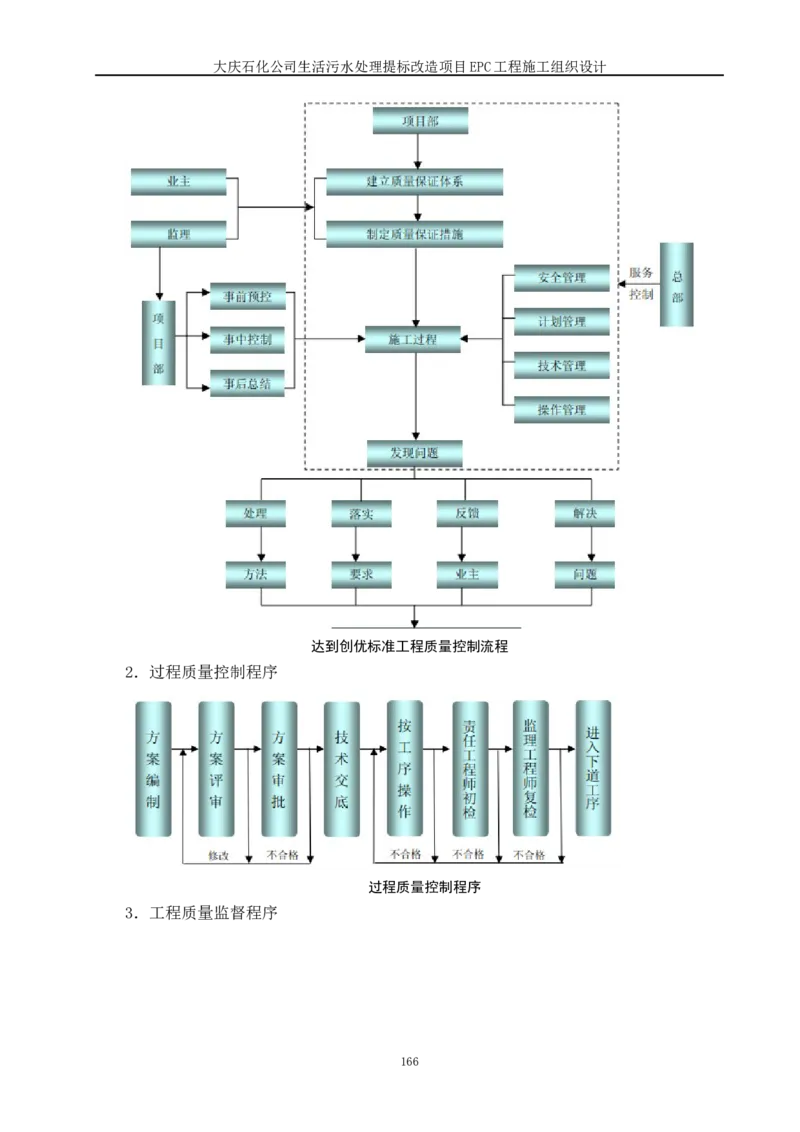

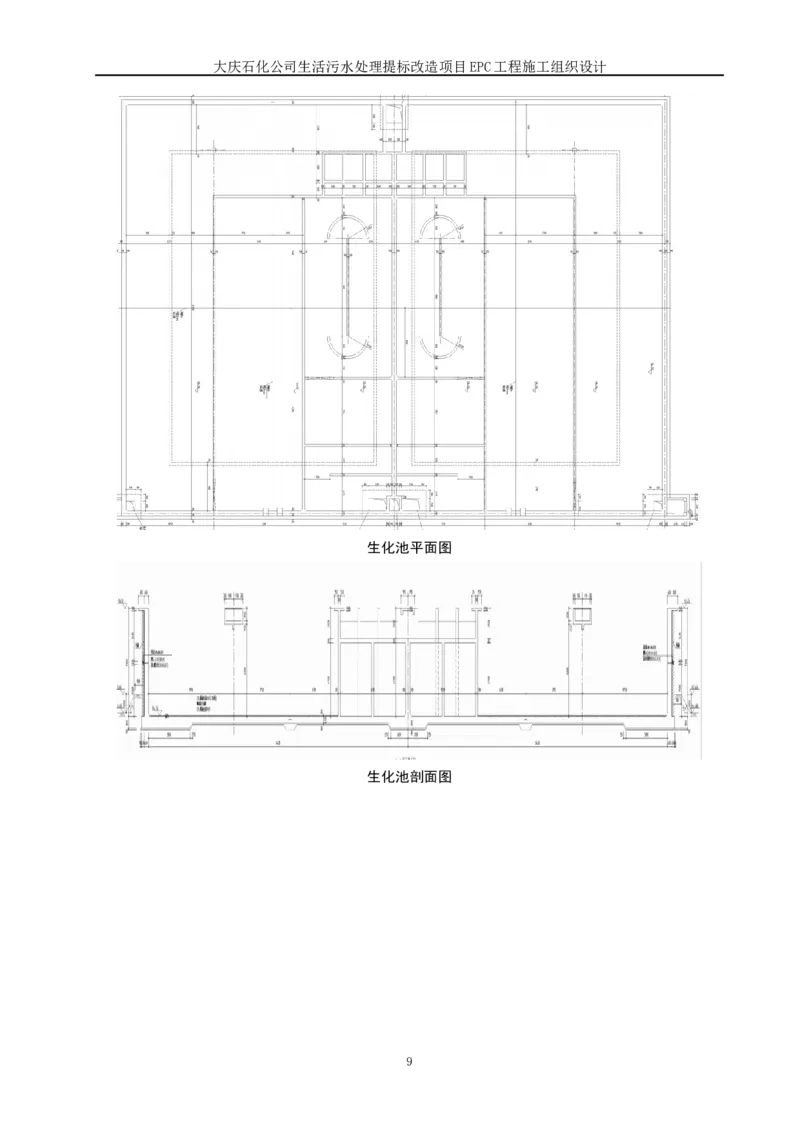

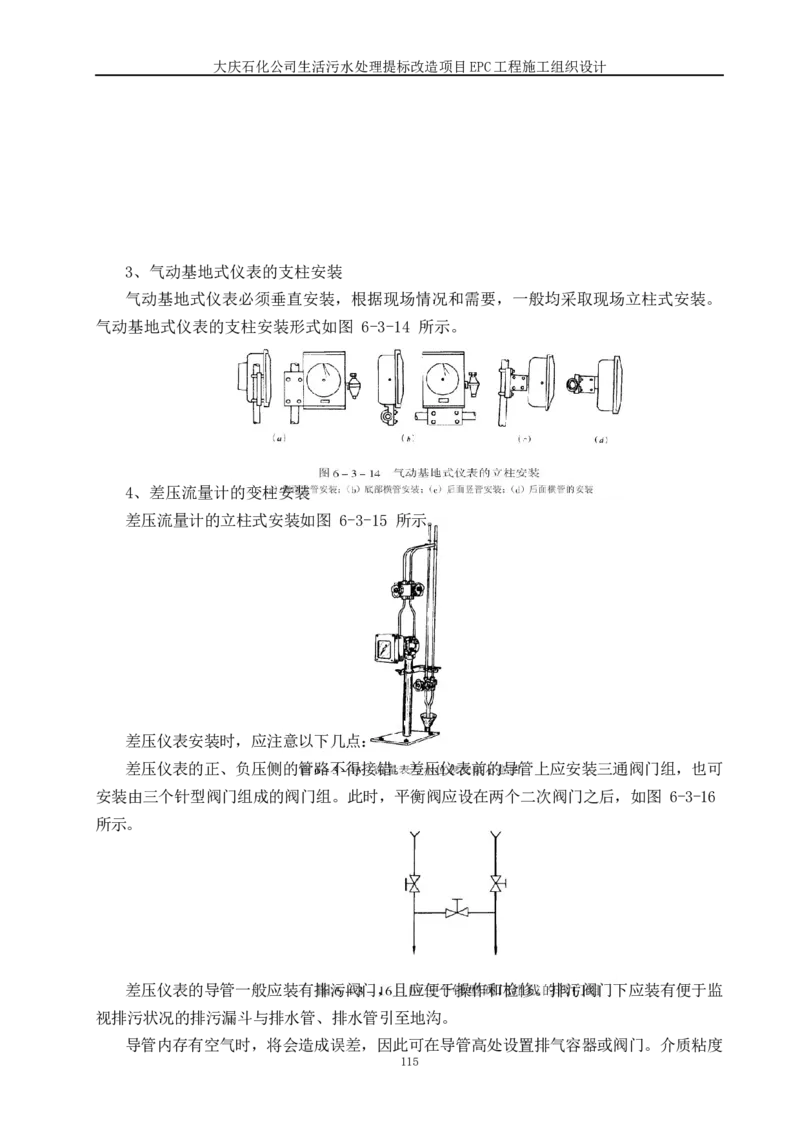

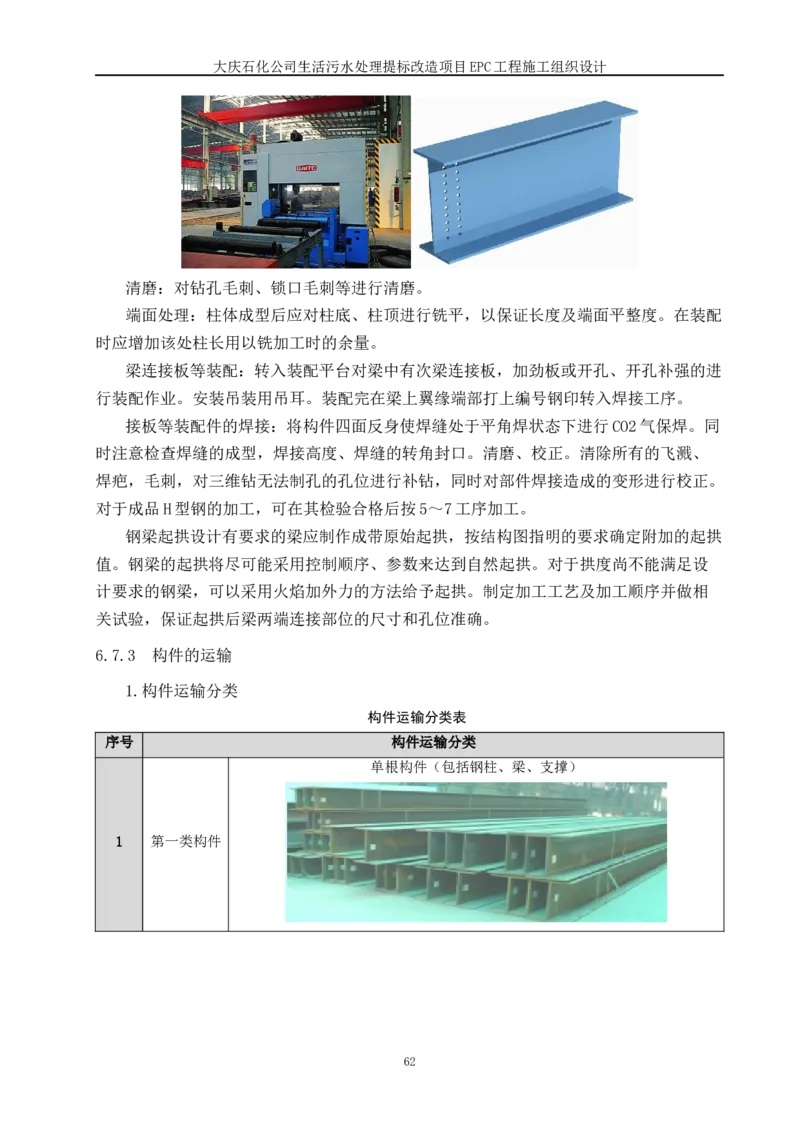

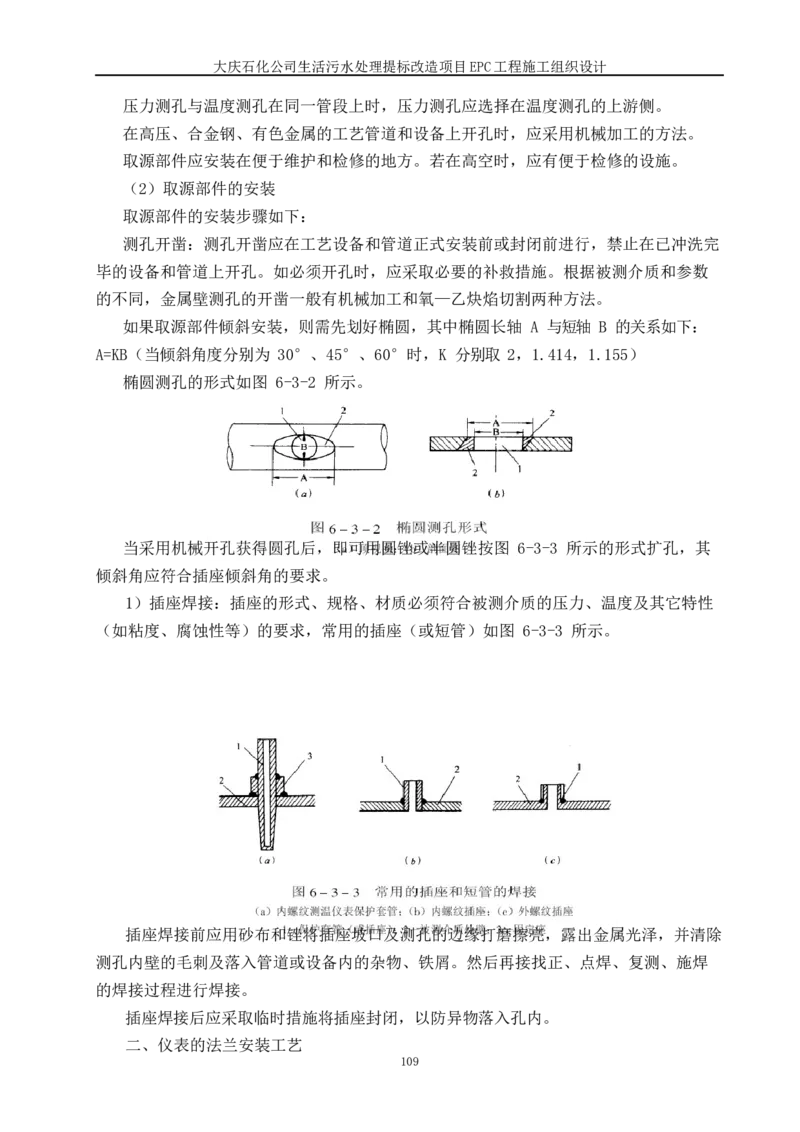

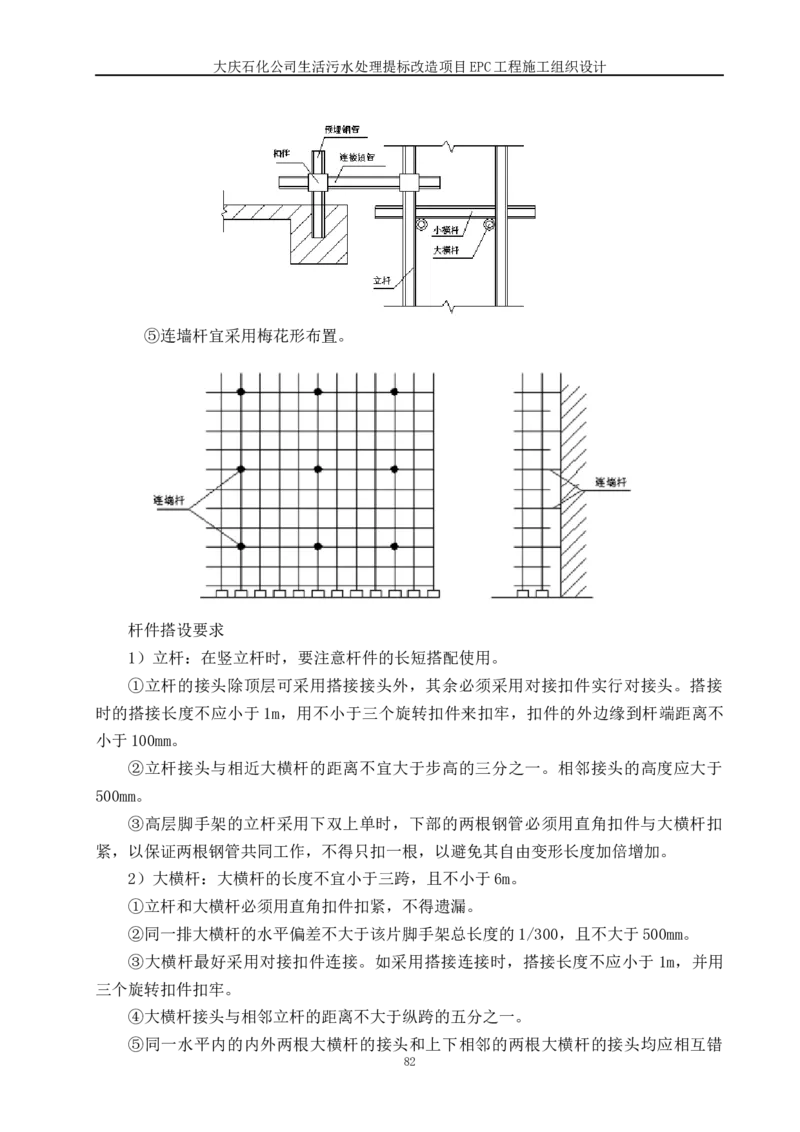

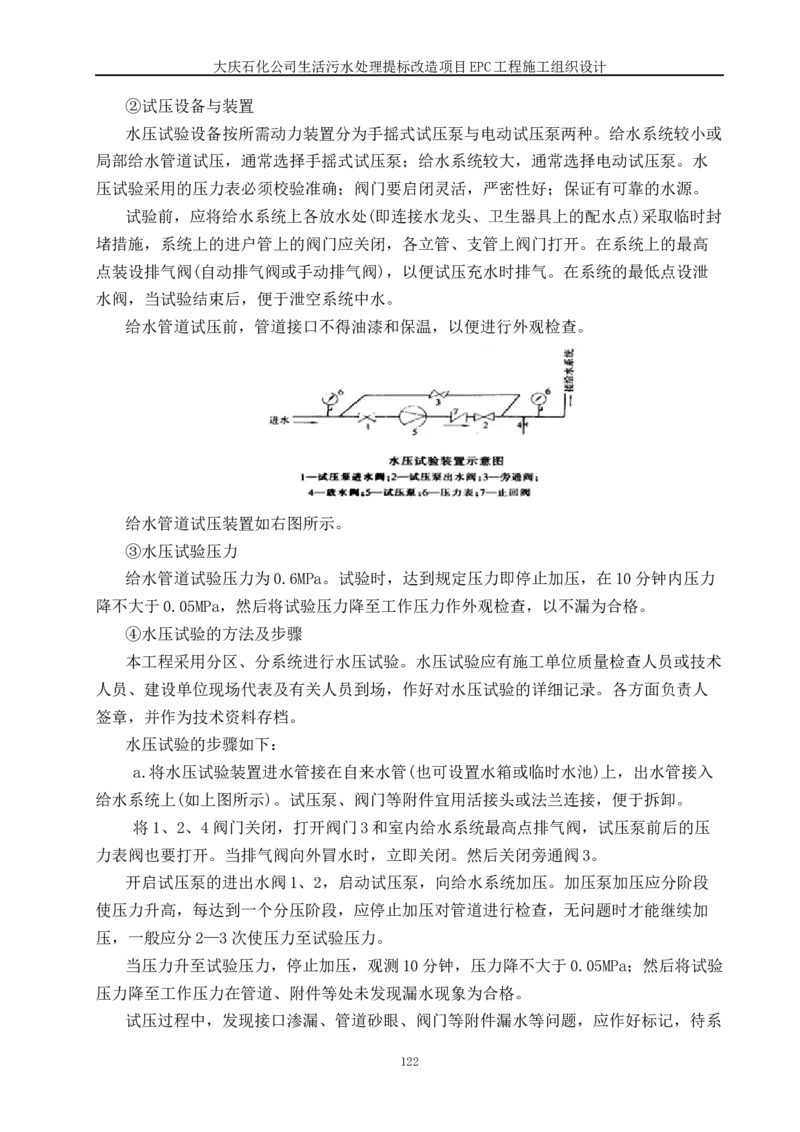

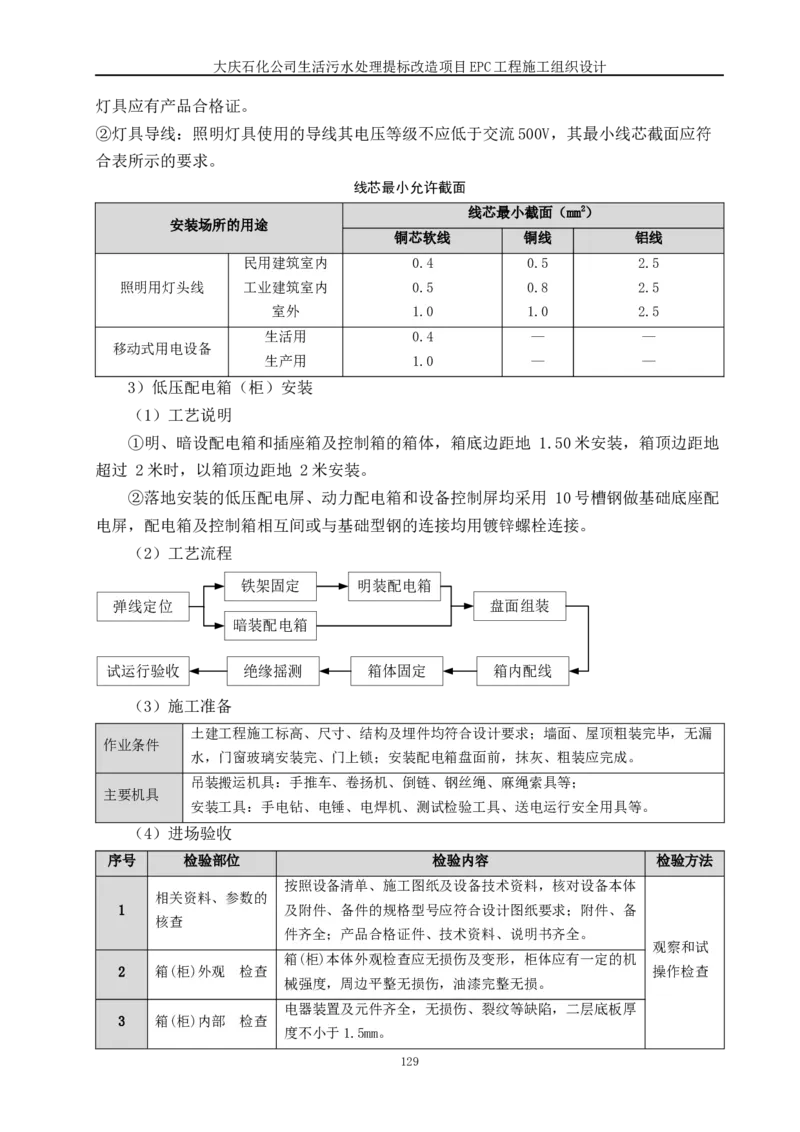

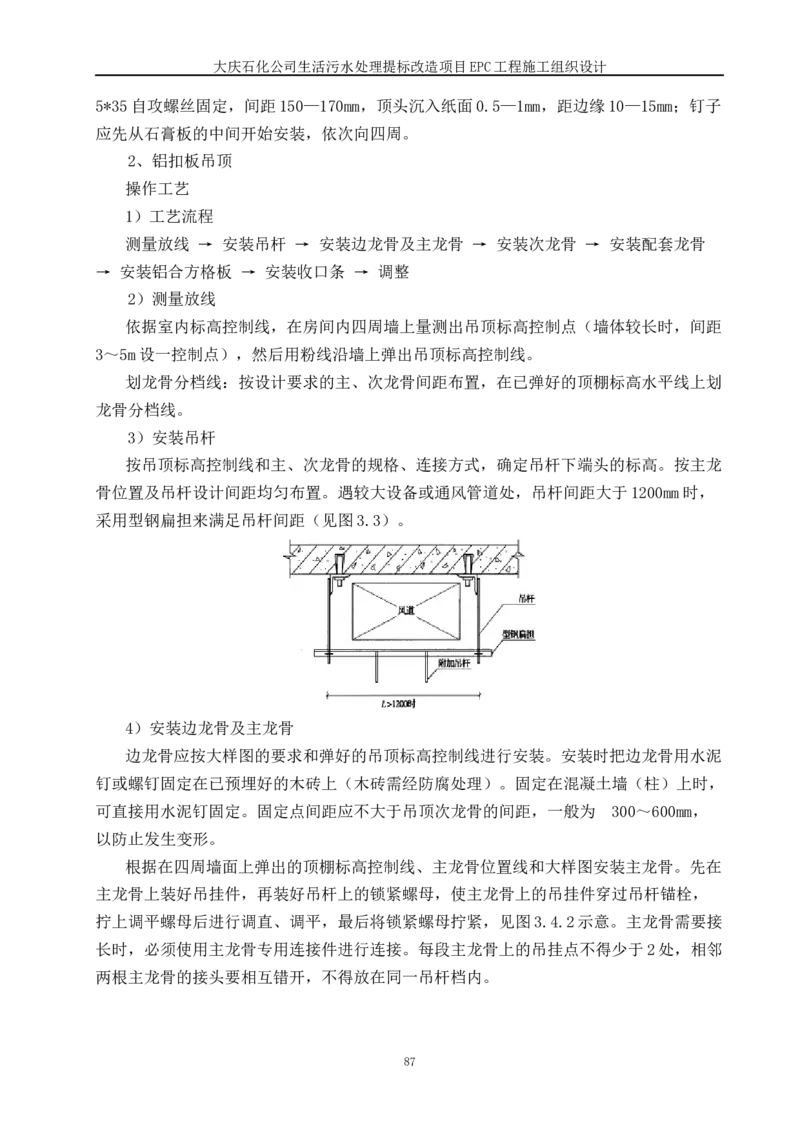

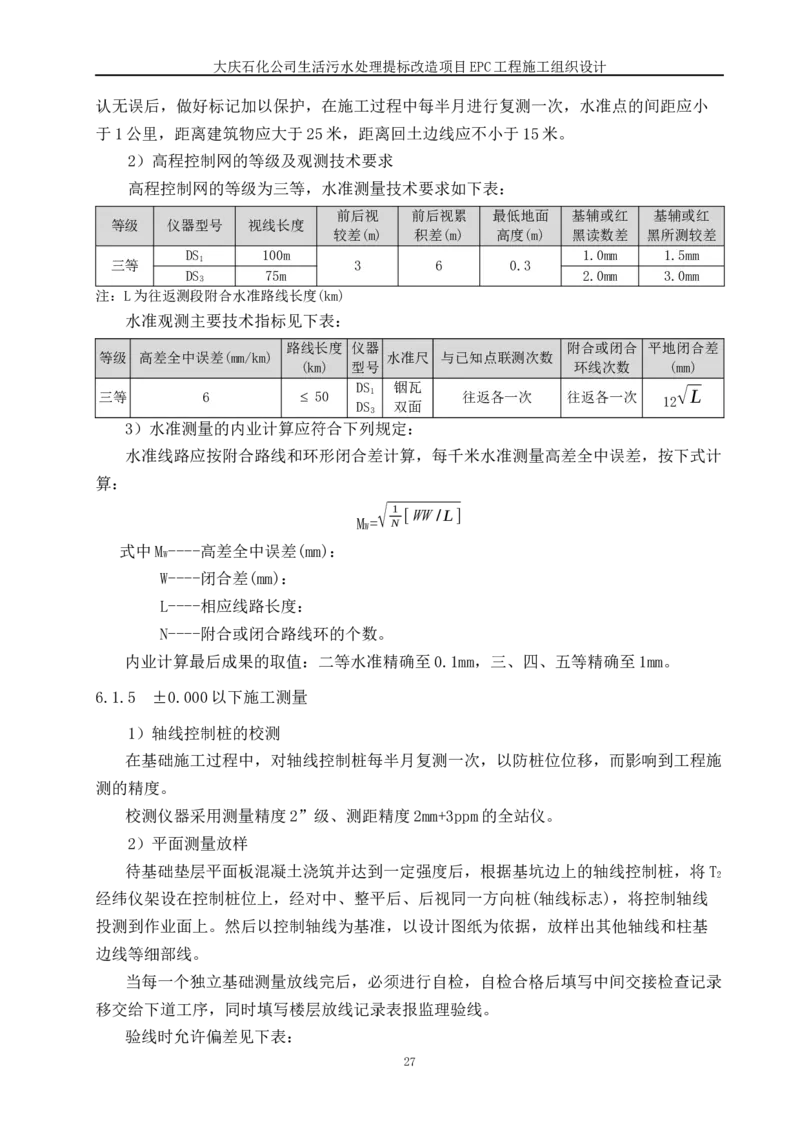

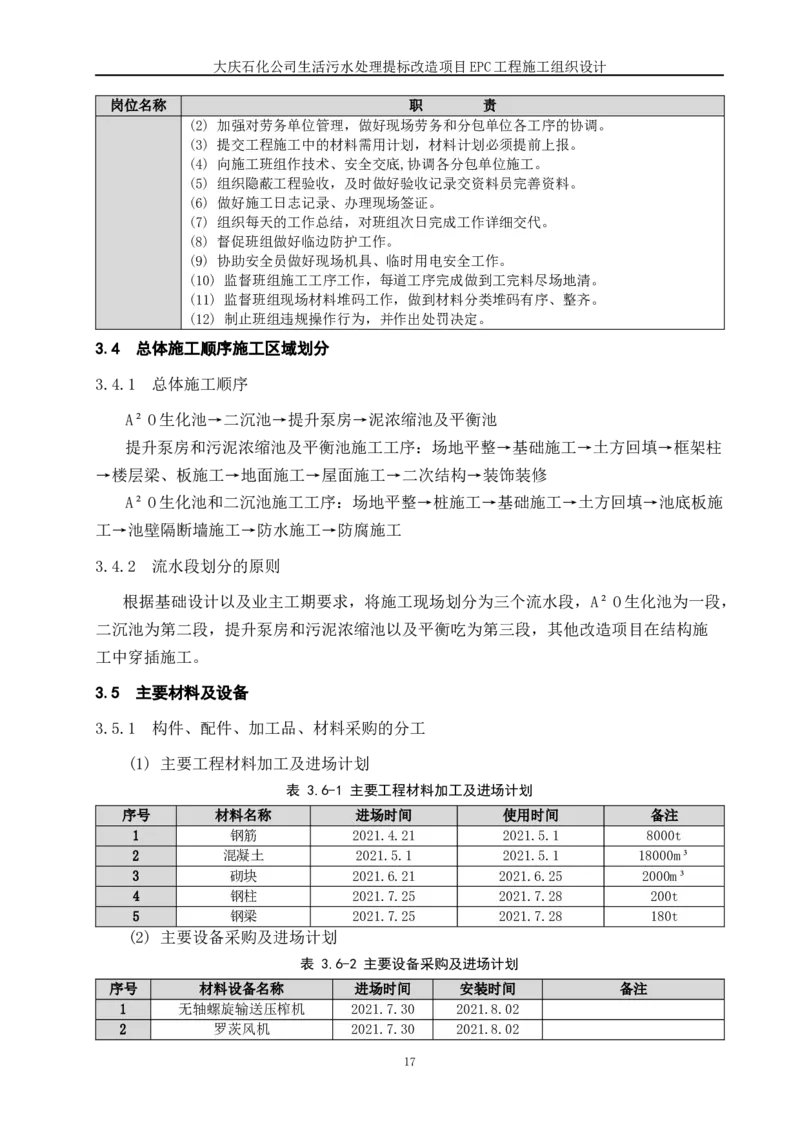

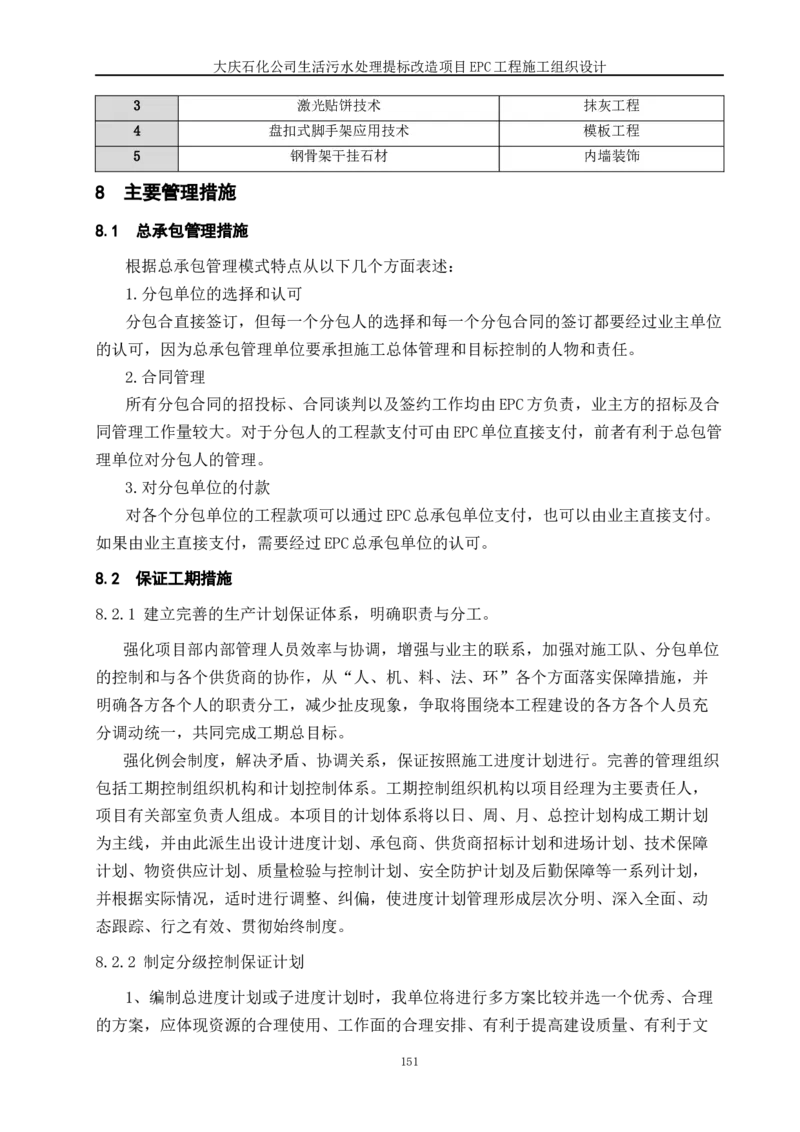

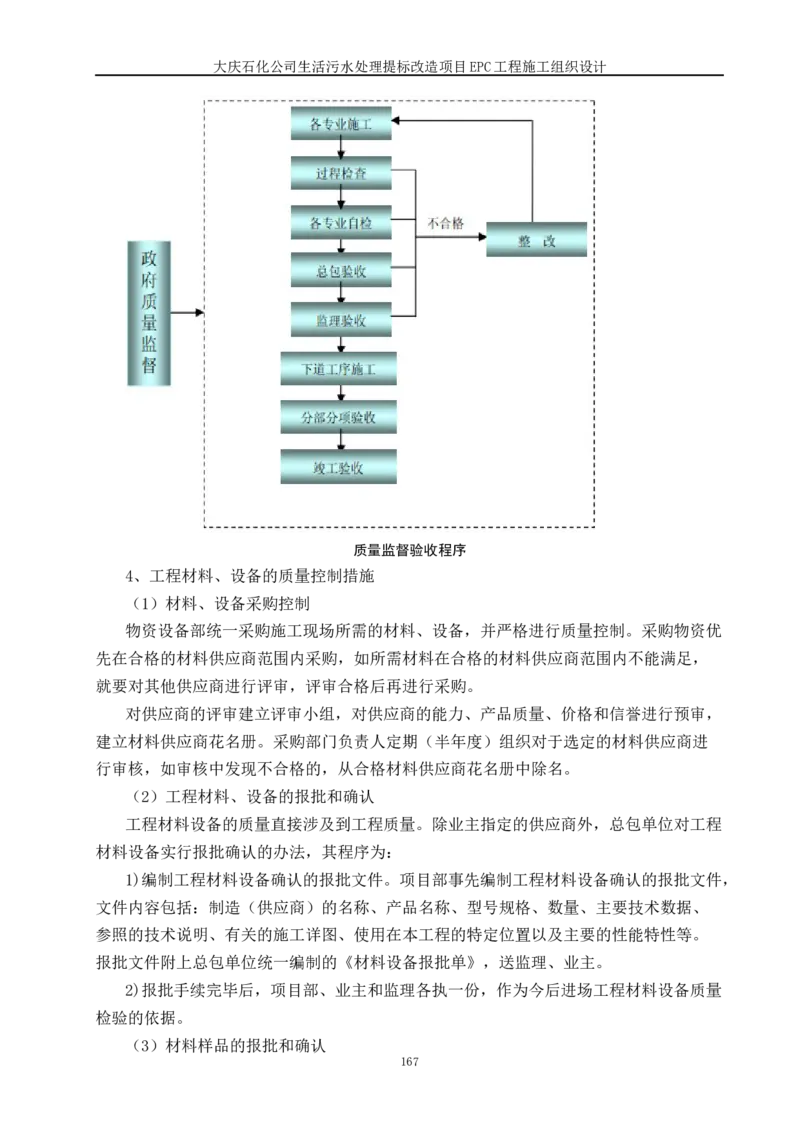

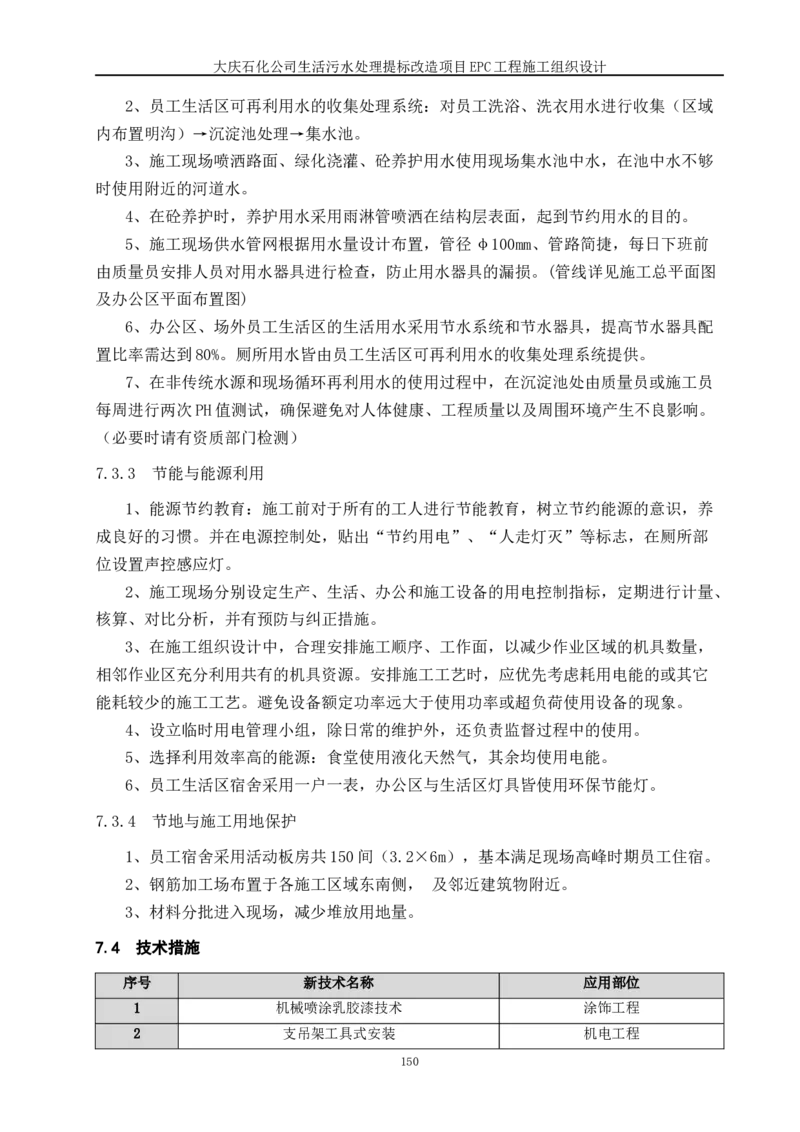

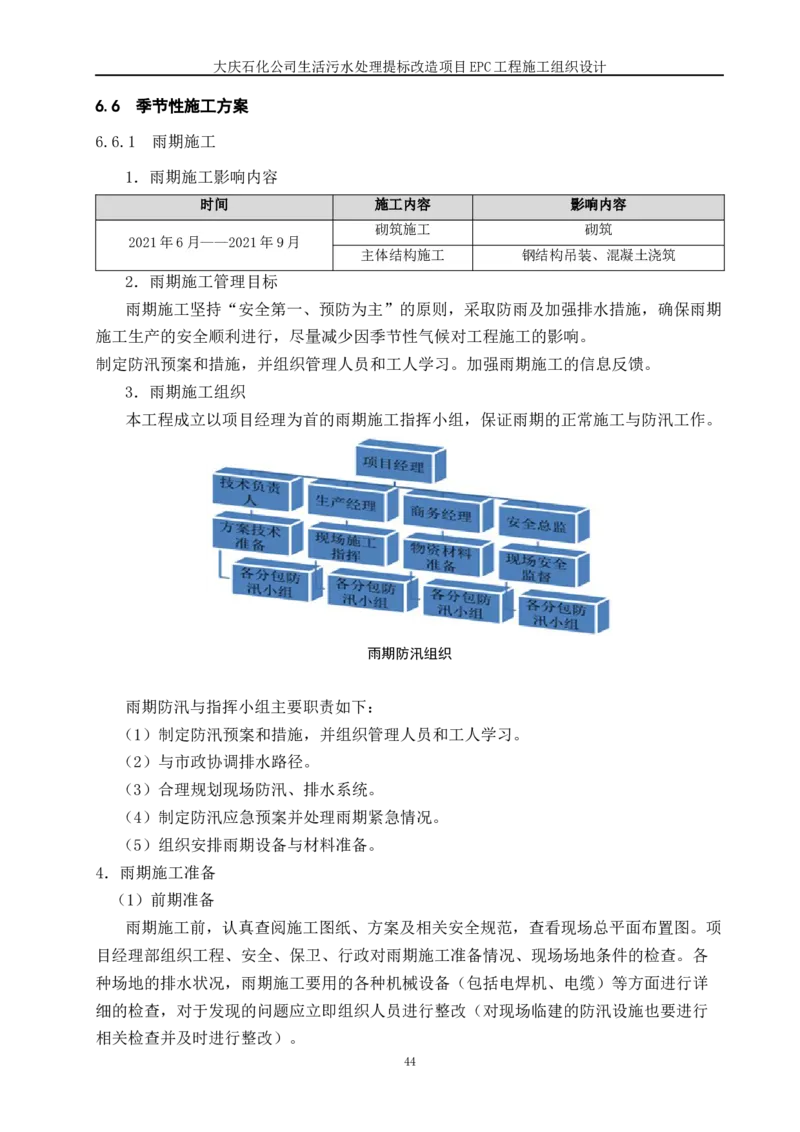

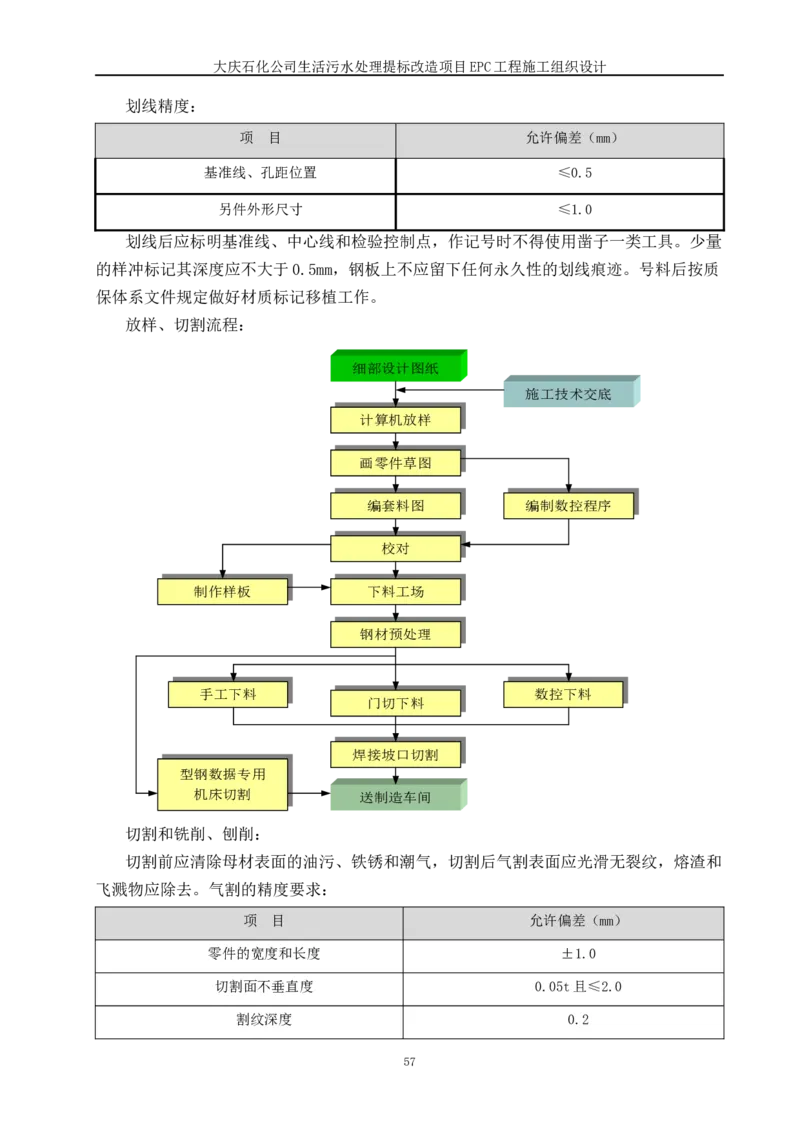

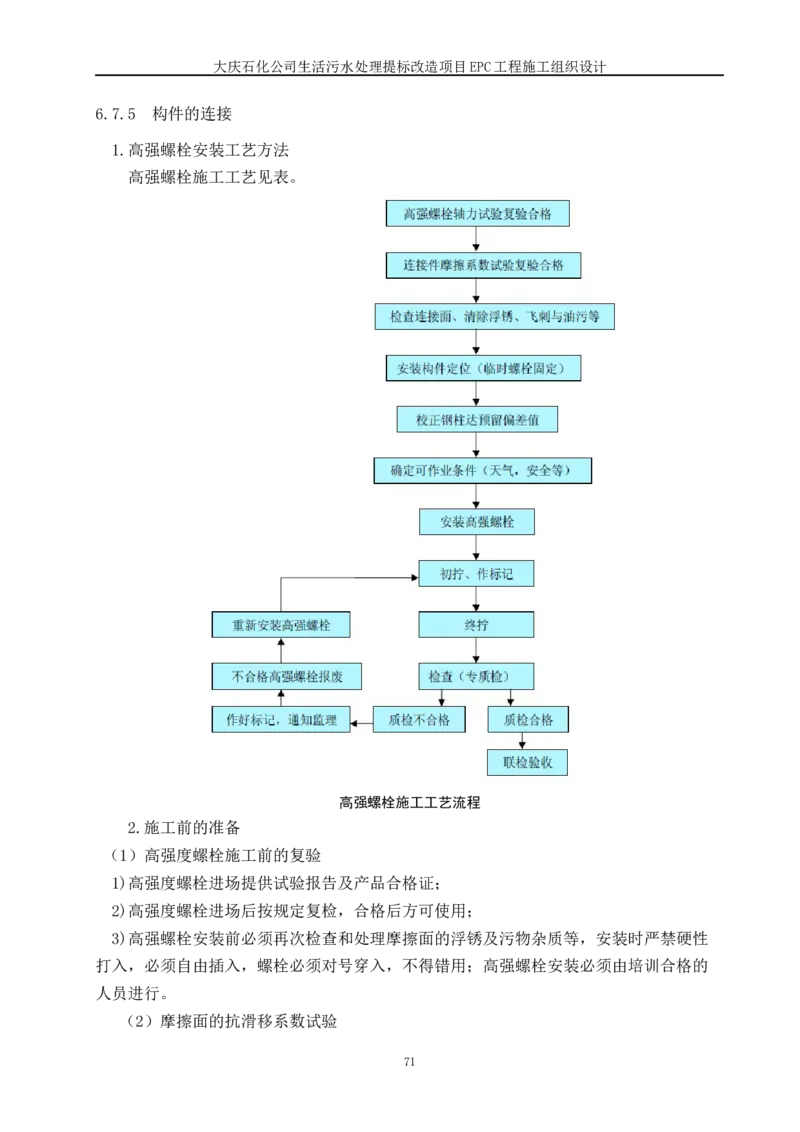

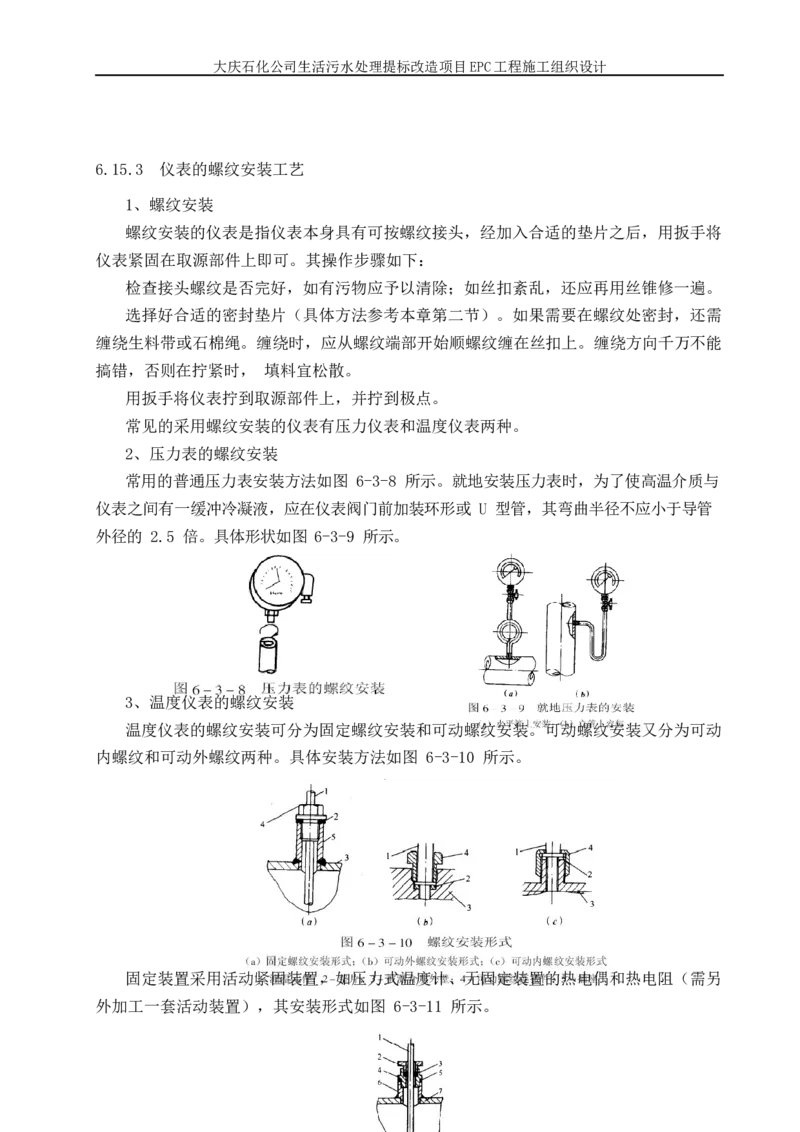

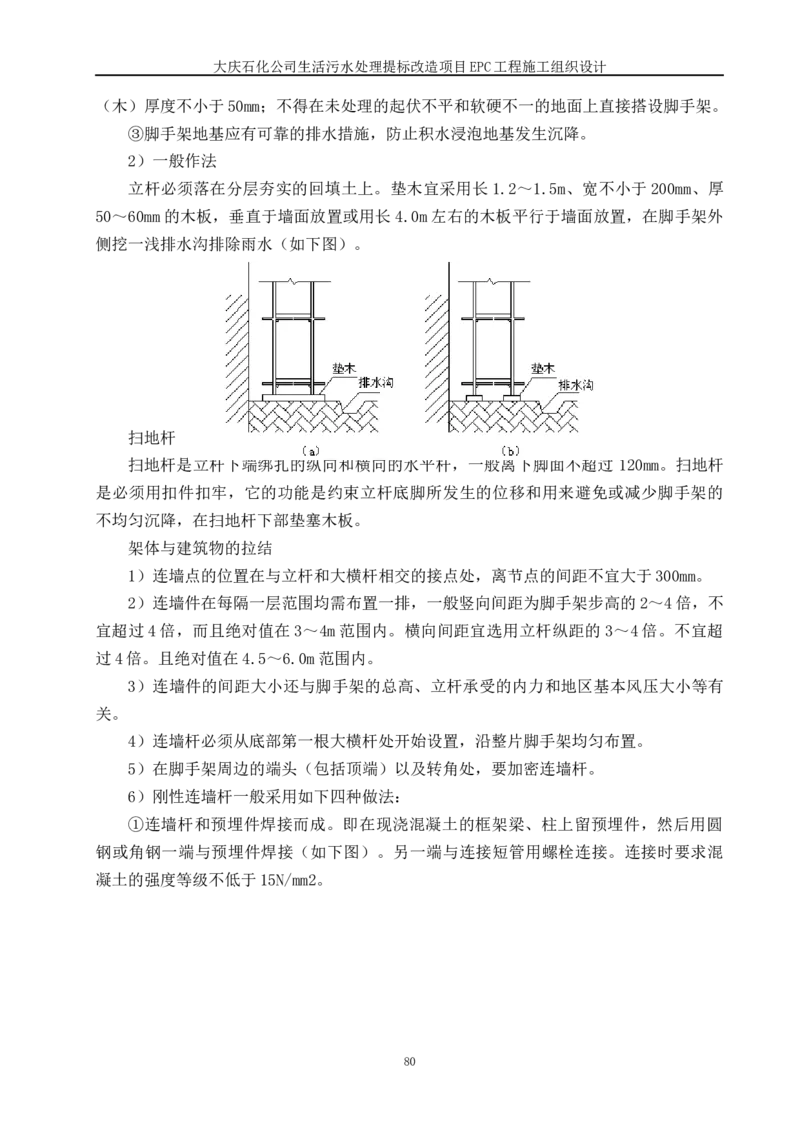

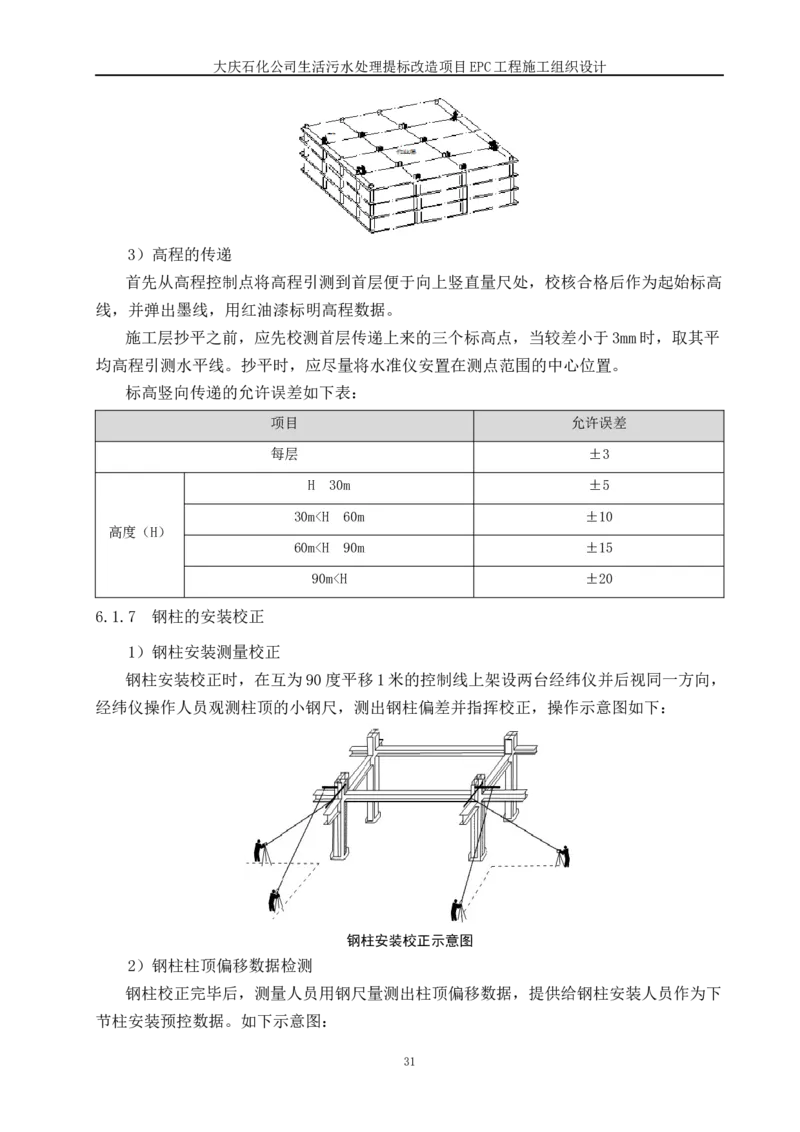

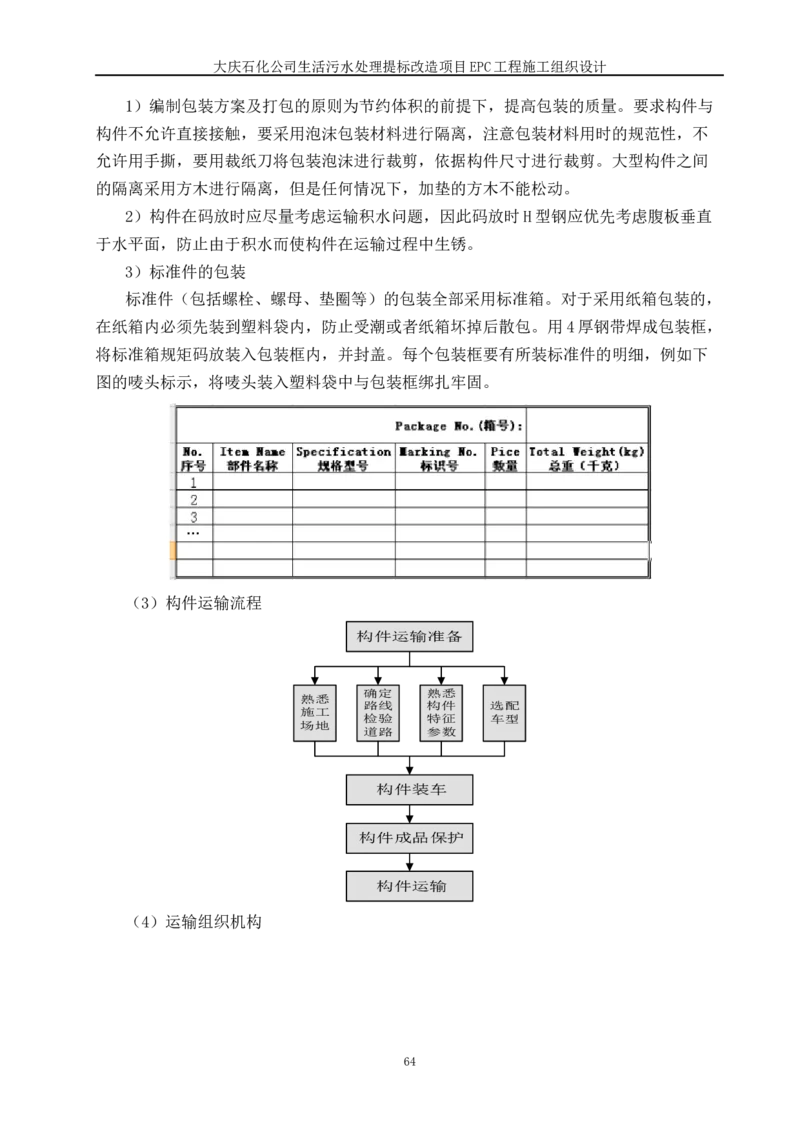

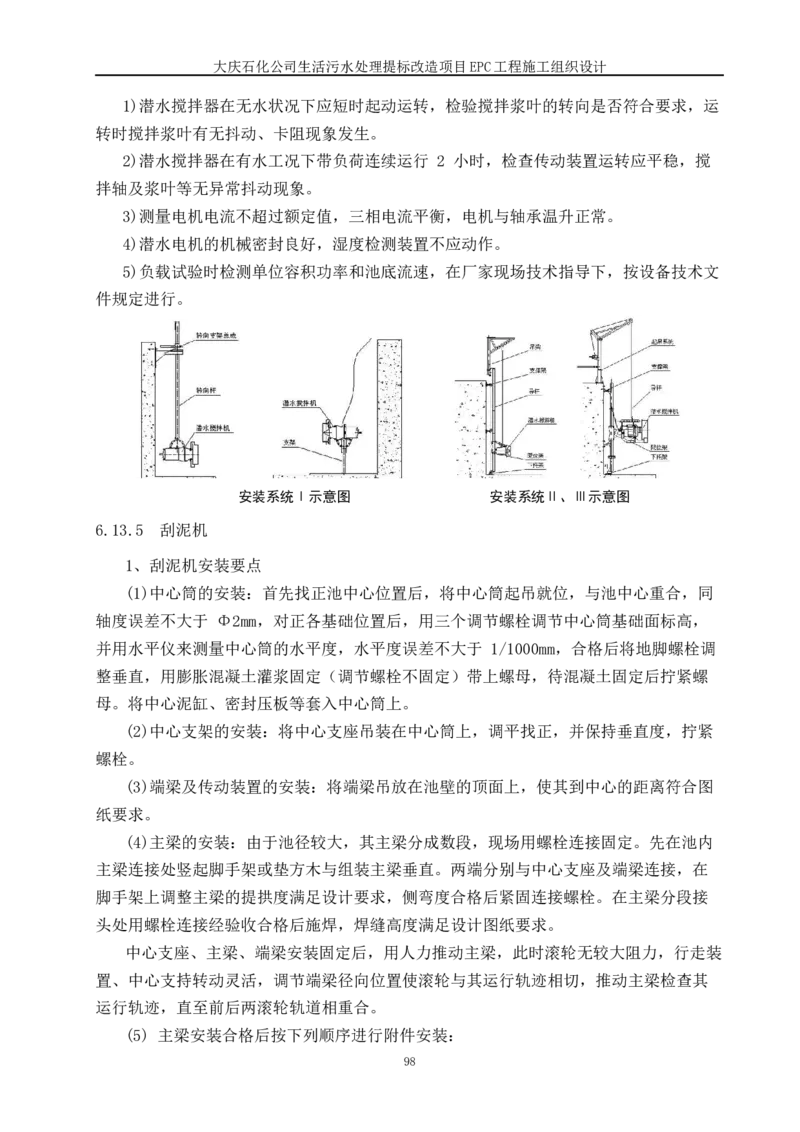

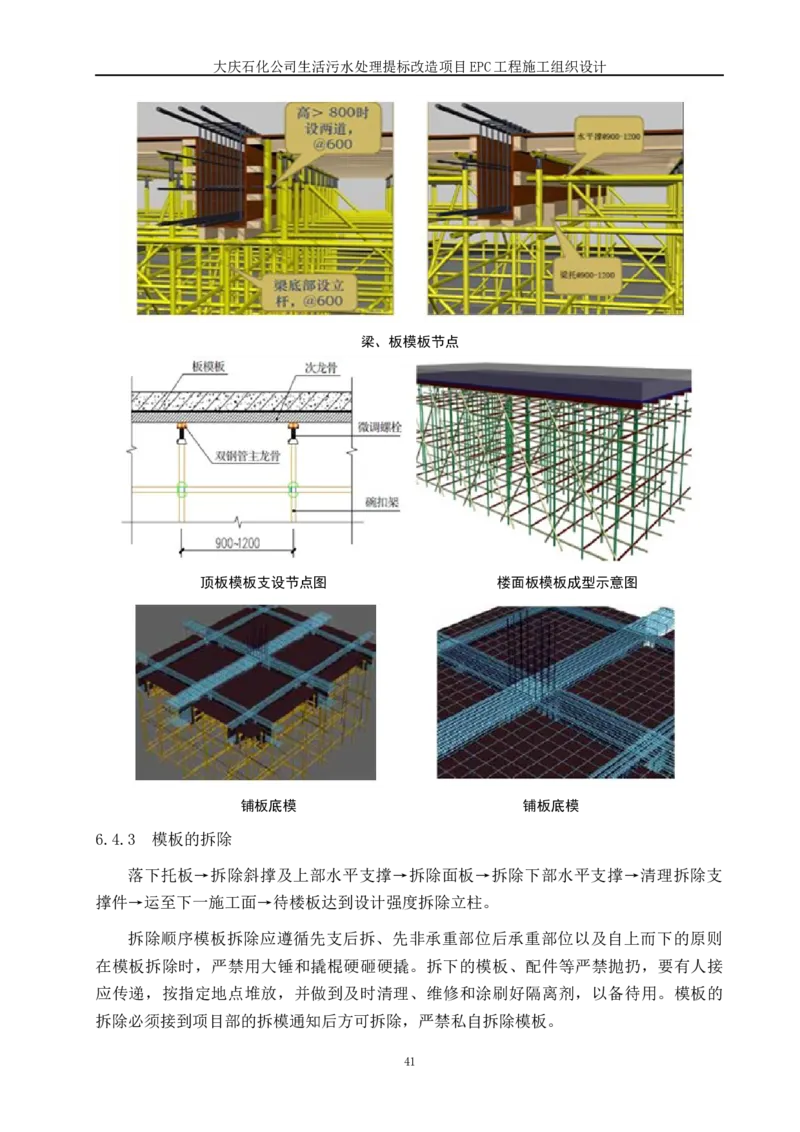

大庆石化公司生活污水处理提标改造项目 EPC 施工组织设计 中国建筑一局（集团）有限公司 大庆石化污水提标改造项目项目经理部 2021 年 4 月 13 日目 录 1 编制依据......................................................................................................................................................1 1.1 施工合同...............................................................................................................................................1 1.2 施工图纸...............................................................................................................................................1 1.3 主要规范、规程.................................................................................................................................2 1.4 应用的主要图集.................................................................................................................................3 1.5 应用的主要法规.................................................................................................................................4 1.6 其他........................................................................................................................................................4 2 工程概况......................................................................................................................................................5 2.1 工程基本情况和各参建方基本情况..............................................................................................5 2.2 工程建设地点特征.............................................................................................................................5 2.3 各专业设计简介.................................................................................................................................6 2.4 现场条件...............................................................................................................................................8 2.5 承包任务划分......................................................................................................................................9 2.6 典型平面图、立面图、剖面图.......................................................................................................9 2.7 工程特点、施工重点、难点分析及对策...................................................................................11 3 施工总体部署..........................................................................................................................................13 3.1 施工管理目标....................................................................................................................................13 3.2 施工部署原则....................................................................................................................................14 3.3 组织机构.............................................................................................................................................14 3.4 总体施工顺序施工区域划分.........................................................................................................17 3.5 主要材料及设备...............................................................................................................................18 3.6 主要劳动力计划及劳动力曲线.....................................................................................................19 3.7 协调与配合........................................................................................................................................20 4 施工总进度计划......................................................................................................................................21 5 施工准备....................................................................................................................................................22 6 主要施工方法...........................................................................................................................................26 6.1 测量工程.............................................................................................................................................26 6.2 基坑降水、支护、土方开挖及基础桩工程...............................................................................32 6.3 钢筋工程.............................................................................................................................................36 6.4 模板工程.............................................................................................................................................41 6.5 混凝土工程........................................................................................................................................43 6.6 季节性施工方案...............................................................................................................................456.7 钢结构工程........................................................................................................................................50 6.8 砌筑工程.............................................................................................................................................80 6.9 脚手架工程........................................................................................................................................82 6.10 防水工程...........................................................................................................................................86 6.11 装饰装修工程..................................................................................................................................87 6.12 设备吊装运输..................................................................................................................................94 6.13 设备安装工程..................................................................................................................................99 6.14 工艺管道工程................................................................................................................................110 6.15 电气仪表工程................................................................................................................................113 6.16 机电安装工程................................................................................................................................128 6.17 污水厂调试与试运行...................................................................................................................153 7 绿色施工管理.........................................................................................................................................158 8 主要管理措施.........................................................................................................................................162 8.1 总承包管理措施.............................................................................................................................162 8.2 保证工期措施..................................................................................................................................162 8.3 保证质量措施..................................................................................................................................171 8.4 技术管理措施..................................................................................................................................182 8.5 安全保证措施..................................................................................................................................185 8.6 消防措施...........................................................................................................................................189 8.7 CI 管理措施......................................................................................................................................192 8.8 降低成本措施..................................................................................................................................193 9 施工总平面图.........................................................................................................................................194 10 附图附表................................................................................................................................................199 附表一：拟投入本项目的主要施工设备表..................................................................................199 附表二：拟配备本项目的试验和检测仪器设备表.....................................................................201 附表三：劳动力计划表......................................................................................................................202 附表四：计划开、竣工日期和施工进度计划..............................................................................203大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1 编制依据 1.1 施工合同 表 1.1-1 施工合同 序号 合同名称 编号 签订日期 大庆石化公司生活污水处理厂提标改造项目 1 AZ-（2021）-14 2021.5.12 EPC建设项目工程EPC总承包合同 1.2 施工图纸 表 1.2-1施工图纸 序号 图纸名称 图纸编号 出图日期 1 生化池结构 结施-01-结施-10 2021.7.13 2 生化池工艺 水施01-水施06 2021.7.13 3 二沉池结构 结施01-结施07 2021.7.13 4 二沉池工艺 水施01-水施06 2021.7.13 5 污泥浓缩池结构 结施01-结施04 2021.7.13 6 污泥浓缩池工艺 水施01-水施03 2021.7.13 7 配水井结构 结施01-结施09 2021.7.13 8 配水井工艺 水施01-水施02 2021.7.13 9 鼓风机房结构 结施01 2021.7.13 10 鼓风机房工艺 水施01-水施02 2021.7.13 11 污泥脱水间结构 结施01 2021.7.13 12 砂滤池结构 结施01 2021.7.13 13 集水池工艺 水施01 2021.7.13 14 砂滤池工艺 水施01-水施10 2021.7.13 15 气浮间工艺 水施01-水施02 2021.7.13 16 污泥平衡池结构 结施01-结施08 2021.7.13 17 提升泵池结构 结施01-结施07 2021.7.13 18 提升泵池工艺 水施01-水施02 2021.7.13 19 预处理池工艺 水施01-水施03 2021.7.13 20 控制室建筑 建施01-建施02 2021.7.13 21 鼓风机房建筑 建施01 2021.7.13 1大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 图纸名称 图纸编号 出图日期 22 污泥脱水间建筑 建施01 2021.7.13 23 污泥平衡池建筑 建施01-建施07 2021.7.13 24 自控 控施01-控施20 2021.7.13 25 暖通 暖施01-暖施02 2021.7.13 26 电气 电施01-电施23 2021.7.13 1.3 主要规范、规程 表 1.3-1 主要规范、规程、标准 类别 序 号 标 准 名 称 编 号 1 市政工程施工组织设计规范 GBT50903-2013 2 城镇污水处理厂工程施工规范 GB51221-2017 3 城镇污水处理厂工程质量验收规范 GB50334-2017 4 混凝土结构工程施工质量验收规范 GB50204-2015 5 地基与基础工程施工质量验收规范 GB50202-2018 6 屋面工程技术规范 GB50345-2012 7 建筑结构可靠度设计统一标准 GB50068-2018 8 钢结构工程施工质量验收规范 GB50205-2020 9 混凝土结构设计规范 GB50010-2020 10 混凝土结构工程施工质量验收规范 GB50204-2015 11 建筑地基基础工程施工质量验收规范 GB50202-2018 12 建筑地面工程施工质量验收规范 GB50209-2010 13 建筑装饰装修工程质量验收规范 GB50210-2018 14 建筑工程施工质量验收统一标准 GB50300-2013 国家（GB） 15 建筑工程施工质量评价标准 GB50375-2016 16 砌体结构工程施工质量验收规范 GB20203-2019 17 建筑给排水及采暖工程施工质量验收规范 GB50242-2002 18 建筑节能工程施工质量验收规范 GB50411-2019 19 通风与空调工程施工质量验收规范 GB50243-2016 20 建筑物防雷设计规范 GB50057--2010 21 爆炸危险环境电力装置设计规范 GB50058--2014 22 建筑照明设计规范 GB50034--2015 23 低压配电设计规范 GB50054--2011 24 供配电系统设计规范 GB50052--2009 25 电力工程电缆设计规范 GB50217--2018 26 建筑设计防火规范 GB50016---2014 27 消防给水及消火栓系统技术规范 GB50974-2014 28 建筑给水排水设计规范 GB50015-2019 29 自动喷水灭火系统设计规范 GB50084-2017 2大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 类别 序 号 标 准 名 称 编 号 30 建筑灭火器配置设计规范 GB50140-2005 1 钢筋焊接验收规程 JGJ18-2012 2 钢筋机械连接技术规程 JGJ107-2016 3 建筑施工模板安全技术规范 JGJ162-2019 行业（JGJ） 4 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 5 混凝土小型空心砌块建筑技术规程 JGJT14-2011 6 建筑桩基技术规范 JGJ94-2008 7 建筑工程冬期施工规程 JGJ104-2011 1.4 应用的主要图集 表 1.4-1 应用的主要图集 类 别 序号 图 集 名 称 编 号 1 排水检查井 06MS201 2 室外给水管道附属构筑物 07MS101 3 钢筋混凝土清水池附属构配件 96S821 4 地下建筑防水构造 10J301 5 混凝土结构施工图平面整体表示方法制图规则和构造详图 16G101-1～3 6 无障碍设施 12J926 7 楼梯、栏杆、栏板 15J403-1 8 变形缝建筑构造 14J936 9 工程做法 05J909 国家 10 地下室建筑防水构造 10J301 11 实腹钢门窗 04J602 12 铝合金门窗 02J603 13 防火门窗 12J609 14 正压加气混凝土砌块、板材构造 13J104 15 建筑隔声及吸声构造 08J931 16 平屋面建筑构造 2J201 17 内装修 03J502-3 18 窗井、设备吊装口、排水沟、集水坑 07J306 1.5 应用的主要法规 表 1.5-1 应用的主要法规 类 别 序号 法规名称 编号 1 中华人民共和国宪法（修正） 2004.3.14 国家 2 中华人民共和国工会法（修正） 2001.10.27 3大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3 中华人民共和国劳动法 1995.1.1 4 中华人民共和国环境保护法 1989.12.26 5 中华人民共和国建筑法 1998.3.1 6 中华人民共和国合同法 1999.3.15 7 中华人民共和国招标投标法 1999.8.30 8 建筑工程施工许可管理办法 1999.12.1 9 中华人民共和国安全生产法 2002.11.1 10 特种设备安全监察条例 2003.6.1 11 中华人民共和国职业病防治法 2002.5.1 12 建设工程安全生产管理条例 2004.2.1 13 安全生产许可证条例 2004.1.13 14 中华人民共和国道路交通安全法 2003.10.28 15 房屋建筑和市政基础设施工程施工分包管理办法 2004.4.1 1.6 其他 表 1.6-1 其他 序号 类别 名 称 编 号 GB/T19001- 1 国标 质量管理体系程序文件 2000idtISO9001:2000 GB/T24001- 2 国标 环境管理体系程序文件 2004/ISO14001:2004 3 国标 职业健康安全管理体系程序文件 GB/T28001 4 企业 质量管理体系 GB/T19001—2016 5 企业 环境管理体系 GB/T24001—2016 6 企业 中国建筑一局（集团）有限公司建设工程技术质量红线 2 工程概况 2.1 工程基本情况和各参建方基本情况 表 2.1-1 工程基本情况和各参建方基本情况 序号 项目 内容 1 工程名称 大庆石化公司生活污水处理提示改造项目EPC 4大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 2 工程地址 大庆石化生活污水处理厂 3 建设单位 大庆石化公司矿区管理部 4 设计单位 中国建筑一局（集团）有限公司 5 监理公司 大庆龙凤区工程建设监理有限公司 6 质量监督 大庆石化建设工程质量监督站 7 施工总承包 中国建筑一局（集团）有限公司 8 水务局 大庆市水务集团 新建提升泵池、A2/O生化池、二沉池、二沉池配水配泥井、污泥浓缩 9 合同范围 池；改造隔栅间、预处理池、气浮间、生物滤池、集水池、污泥脱水 间、鼓凤机房、公用工程及辅助设施改造。 10 合同工期 暂定开工日期为2021年5月1日，暂定竣工日期为2021年10月30日 11 合同质量目标 合格 2.2 工程建设地点特征 大庆市位于黑龙江省西部，松辽盆地中央坳陷区北部。市区地理位置北纬45°46'至 46°55'，东经124°19'至125°12'之间，东与绥化地区相连，南与吉林省隔江（松花 江）相望，西部、北部与齐齐哈尔市接壤。滨洲铁路从市中心穿过，东南距哈尔滨市159 千米，西北距齐齐哈尔市139千米。大庆市总面积21219平方千米，其中市区面积5107 平方千米,截至2010年底市区建成区面积207平方千米。 (1)大庆市地处北温带大陆性季风气候区，受蒙古内陆冷空气和海洋暖流季风的影响， 总的特点是：冬季寒冷有雪；春秋季风多。全年无霜期较短。雨热同季，有利于农作物 和牧草生长。 (2)大庆光照充足，降水偏少，冬长严寒，夏秋凉爽。大庆市年平均气温4.2℃，最 冷月平均气温-18.5℃，极端最低气温-39.2℃；最热月平均气温23.3℃，极端最高气温 39.8℃，年均无霜期143天；年均风速3.8m/s，年≥6级风日数为30天；年降水量427. 5mm，年蒸发量1635mm，年干燥度为1.2，大陆度为78.9；年日照时数为2726小时，年 太阳总辐射量491.4kJ/平方厘米。 (3)由于地处温带季风性气候所以受温带和季风共同影响，大庆市年气候变化多端， 春夏秋冬四季，寒来暑往，周而复始的循环。冬季受大陆冷高压控制影响，盛行偏北风， 寒冷少雪，热量严重匮乏；夏季受副热带海洋气团影响，盛行偏南风，夏季前期干热， 后期降水集中且变率大，时有旱涝；春秋两季为过渡季节，春季冷暖多变，干旱多风， 风借旱情，旱助风威，水资源严重匮乏；秋季多寒潮，降温急剧，春温高于秋温，春雨 5大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 少于秋雨。 2.3 各专业设计简介 2.3.1 工艺设计概况 1、工艺设计简介 表 2.3-1 工艺设计概况 序号 项 目 内 容 《城镇污水处理厂污染物排放标准》 1 水厂规模 2.5 万 m³/d 出水水质标准 （GB18918-2002）一级 A 标准 2 建筑面积 用地面积 6689㎡ 建筑面积 6689㎡ CODcr：500mg/l，BOD：260mg/l,SS：260mg/l，NH3-N：60mg/l， 3 进水水质指标 TN：70mg/l，TP：7.5mg/l CODcr：30mg/l，BOD：6mg/l,SS：5mg/l，NH3-N：1.5（2.5）mg/l， 4 出水水质指标 TN：15mg/l，TP：0.3mg/l，粪大肠菌群：1000 个/l 5 处理工艺 AAO生物处理工艺 设计污泥量 18.23tDS/d，含水率 99.2%，污泥体积 2279m³/d， 6 污泥量 出场污泥含水滤 80%，污泥体积 88m³/d 排放标准 《城镇污水处理厂污染物排放标准》(GB18918-2002)一级 7 除臭系统 硫 化 氢 浓 度 5-60mg/m ³ 进口气体浓度 风量 16000m³/h ， 氨 浓 度5-40mg/m³ 2、工艺流程图 图 2.3-1 工艺流程图 2.3.2 构/建筑物设计概况 表 2.3-2 构/建筑物设计概况 6大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 构/建筑物名称 建筑面积 建筑高度 结构形式 混凝土强度等级 1 A²/O生化 3479㎡ 7m 钢筋混凝土 C30 2 二沉池 1413㎡ 4.5m 钢筋混凝土 C30 3 二沉池配水配泥井 136.5㎡ 5.7m 钢筋混凝土 C30 4 污泥平衡池泵房 108㎡ 5.4m 钢筋混凝土 C30 5 污泥浓缩池 307.72㎡ 4.5m 钢筋混凝土 C30 6 提升泵池 33.6㎡ 6m 钢筋混凝土 C30 7 砂滤池配水渠 135㎡ 2.2m 钢筋混凝土 C30 2.3.3 工艺设备设计概况 表 2.3-3 工艺设备设计概况 序 设备名称 设备参数 设备功能 安装部位 号 Q=65m3 /min H=7.0m N=75Kw 1 空气悬浮鼓风机 送风 鼓风机房 出口压力0.07MPa 2 紫外线消毒设备 处理规模2.5万m/d,剂量22mJ/cm 消毒 紫外线消毒渠 不锈钢平浆式，直径D1.0m， 3 浆式搅拌器 过滤 砂滤池 P=5.5kW 4 机械隔膜计量泵 Q=400L/h，H=0.40MPa，N=0.55kW 加药 加药间 5 内回流潜水泵 Q=182L/s H=1.5m N=11Kw 增加流速 生化池 6 潜水排污泵 Q=575m3 /h H=15m N=37kW 送水 提升泵池 7 中心传动刮泥机 ∅14m H=4.5m N=3.5kW 压缩污泥 污泥浓缩池 8 ø30米周边传动刮吸泥机 ∅30m N=2×0.55+1.5KW 排泥 二沉池 2.3.4 工艺管道设计概况 表 2.3-4 工艺管道设计概况 序号 系统名称 规格 材质 连接方式 1 加药系统 PN1.0Mpa、DN50 U-PVC 弯头 2 加药系统 PN1.0Mpa\DN40 U-PVC 弯头 2.3.5 电气仪表设计概况 表 2.3-5 电气仪表设计概况 序号 仪表名称 规格 仪表功能 安装部位 1 压力表 XH2088 金属膜片,防护等级：IP68浏量范围：0~1.5MPa 工艺管道 声波回波，时间行程原理安装:支架安装，量程范 超声波液位 2 RMD-W501-F 围：0~10m测量盲区：0.5m工作頻寧：44kHz防护 工艺管道 计（分体） 等级：IP68配套电填：10m信号输入:单通道，防 RMD- 组合红外吸收散射光线法。探头形式：取样式。传 MLSS污泥浓 污泥 3 Z8/RMD- 感器安装:背板安装。量程范围：0~500mg/l,测量 度计 浓缩池 R803 精度：0±5%防护等级：IP68配套电填：10m信号 7大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 输入:单通道，防护等级：IP65 供电电源： ~220V±10%信号输出：4-20mA 差分电极法。探头形式：取样式。电极材质，不锈 RMD- 钢。量程范围：0-14,防护等级：IP68配套电缆： 4 PH计 H18/RMD- 工艺管道 10m 信号输入:单通道，防护等级：IP65 供电电 H650A 源：~220V±10%信号输出：4-20mA 水平多普勒原理。量程范围：±10m/s,测量精度： 0±0.5cm/s,测量盲区0.5m,防护等级：IP68配套 5 明渠流量计 XLFS-OC-03 工艺管道 电填：10m信号输入:单通道，防护等级：IP65供 电电源：~220V±10%信号输出：4-20mA 2.4 现场条件 表 2.4-1 现场条件 序号 项目 内 容 1 场地现状 平整 2 水接驳 接通 3 电接驳 接通 4 测量控制点 给定 5 热力接驳 接通 6 通讯接驳 接通 7 燃气接驳 接通 2.5 承包任务划分 2.5.1 承揽项目划分 表 2.5-1 序号 划分范围 承揽项目内容 新建提升泵池、A2/O生化池、二沉池、二沉池配水配泥井、污泥浓缩池； 1 总承包方自施 改造格栅间、预处理池、气浮间、生物滤池、集水池、污泥脱水间、鼓风 机房、公用工程及辅助设施改造。 2 业主直接发包 无 3 专业分承包方 无 2.5.2 工程物资、设备采购划分 表 2.5-2 序号 划 分 范 围 物 资、设 备 内 容 1 总承包方采购 全部设备 2 业主自行采购 无 3 分承包方采购 无 2.6 典型平面图、立面图、剖面图 8大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 生化池平面图 生化池剖面图 9大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 、 二沉池平面图 二沉池剖面图 10大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 2.7 工程特点、施工重点、难点分析及对策 表 2.7-1 工程特点、施工重点、难点分析及对策 序 特点、重点难 重点难点分析 应 对 措 施 号 点项目 1、我项目部现场均为施工经验丰富的专业施工管理人员和成熟的施工技术人员。 施工总体布 项目场地狭小，场地布置困难，构筑物 2、临时设施布置合理紧凑。 1 置、组织、安 布置紧凑，施工作业面交叉， 人、机、 3、工序安排有严密的计划，流水施工，紧抓关键线路，环环紧扣，科学合理。 排 料容易受到滞约 4、人员、机械、设备、材料等资源按照计划有序进场，不窝工不浪费。 在有限时间完成5个新建单体的建设，9 1、制定专项设备安装方案（详见6.13）。 个改造单体72个类型400多台设备的安 设备安装复 2、明确各类设备安装质量把控关键点。 2 装，60000多米的电缆铺设，8000m的风 杂、工作量大 3、合理规划设备运输、吊装路线。 线管道，4000m的电缆桥架，5000m的给 4、采用 BIM 技术进行方案模拟，选择最优施工。 排水管道，2000m的污泥管道。 1、将施工缝的位置应设置在结构受剪力较小和便于施工的部位， 柱应留水平缝， 梁、 板、墙应留垂直缝。对抗渗要求高的水池等构筑物，必要时编制专项施工方案，严格控 按照设计图纸的要求要求，各个水池均 制水池池壁浇筑质量，施工缝严格按设计施工图留设止水钢板、橡胶止水带、遇水膨胀 为结构自防水，且大庆石化生活污水厂 胶条等辅助材料，严控施工质量、提高抗渗性 。 3 抗渗要求较高 位于大庆湿地保护区内，各个污水池的 2、针对构筑物的施工精度、抗渗、抗裂要求高的特点，施工时 严格控制模板质量，加 渗漏将会严重污染大庆湿地水质，导致 固牢固，严格执行“三检制”，采用商品砼和加强浇筑振捣，严格控制水泥掺入量和水 大庆湿地系统生态环境失衡。 灰比，在混凝土中掺入 SY-G 型高性能抗裂防渗外加剂。加强混凝土的养护工作。施工 缝及后浇式膨胀加强带、后浇带作为控制要点，严格按照设计和规范要求处理。 按照设计图纸的要求要求，各个水池均 1、施工缝的位置应设置在结构受剪力较小和便于施工的部位， 且符合下列规定：水池 4 施工缝处理 为结构自防水，所以施工缝处理的好 池壁的施工缝留在高出底板表面 300mm～ 500mm 的竖壁上，柱应留水平缝， 梁、板、 11大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序 特点、重点难 重点难点分析 应 对 措 施 号 点项目 墙应留垂直缝。因井壁有抗渗要求，上下节井壁设置水平凸缝，接缝处凿毛并清洗，再 浇筑下一节。 2、增加粗骨料法：梁、板体积较大造成留置缝厚大，表面的浮浆层、泌水层也相应厚， 施工缝的处理难度较大；如采取刮除表面的浮浆或二次振捣效果不佳，可采用添加粗骨 料的方法， 将级配干净的碎石撒入浮浆内，重新振捣防止石子集中。这样会使缝处浇筑 砼在体积较大处时粗细骨料均匀，水泥浆不会流失且强度不会降低，亦能提高新旧界面 的粘结力和咬合力。 3、清除浮浆法：当砼体量较小，简单的方法是铁抹子将表面的 浮浆刮去一层，深度＜ 坏，将影响整个水池的防水性能，也影 25mm，并挖压出条纹状，可以提高水平施工缝的粘结质量，对新旧砼结合有利。 响公司在大庆石化公司的品牌质量。 4、二次开发振捣法：掌握好时间，在砼初凝后、终凝前进行二次重振，这样会对沉下的 石子和上浮浆水重新搅拌组合一次，使之更均匀密实，缝的重新振捣是有效措施之一。 5、止水钢板、橡胶止水带法：对于抗渗要求高的结构（生物池 膜池、消毒池等池 体），严格按照施工图纸在施工缝处增加止水钢板，止水钢板搭接或咬接长度大于 5cm，搭接或咬接必须采用双面焊，金属止水带在伸缩缝中的部分涂防锈和防腐涂料，止 水钢板安装应牢固、无孔洞、撕裂、扭曲、褶皱、位置准确、其中心线与变形缝中心线 对正、止水带严禁有裂纹、孔洞等。对橡胶止水带的形状、尺寸及其材质的物理性能， 应符合设计要求，且无裂纹、无气泡。规范施工、提高施工缝质量。 12大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3 施工总体部署 3.1 施工管理目标 3.1.1 工期管理目标 拟定开工日期：2021年5月1日，竣工日期：2021年11月30日，总工期171日历天。 抓好施工黄金季节的计划安排，从技术、设备、劳力上保证关键线路的需要，实施平面、 立体交叉作业，同时抓好非关键线路，同步展开，整体推进工程进度。 3.1.2 质量管理目标 国家现行施工质量验收规范的合格标准；为此，我项目经理部全体人员将对本工程质 量高度重视，在总结类似工程施工经验之上，继续坚持“质量第一、信誉至上”的原则， 运用科学的管理方法，制定严格的质量控制措施，大力采用新技术、新工艺和新材料， 做到精心组织、精心施工，将本工程建成让业主满意的工程。 3.1.3 安全管理目标 确保施工现场不发生重大伤亡事故、火灾事故和恶性中毒事件，轻伤发生频率控制在 千分之三以内；严格执行施工安全生产责任制，加强安全生产教育，积极做好危险区域、 危险工种的安全防护工作，杜绝重大伤亡和火灾事故。 3.1.4 消防管理目标 全面落实“预防为主、消防结合”的消防工作方针，努力构建“政府统一领导、部门 依法监管、单位全面负责、群众积极参与”的消防工作格局，杜绝火灾事故。 3.1.5 绿色施工管理目标 符合大庆市绿色施工要求. 我项目部施工时将严格按照ISO14001《环境管理标准》以及建设部、市劳动局的有关 要求进行施工管理和控制，尤其对于保护自然、扰民、降噪、粉尘污染等等环境因素将 严格控制。为确保周边美好的环境不受影响，周边人员在施工期间内有一个文明、舒适、 安静的环境而尽我们最大的努力。承诺如下： (1) 噪音排放达标：结构施工，昼间<70dB，夜间<55dB；装修施工，昼间<65dB，夜 间<55dB； (2) 防大气污染达标：施工现场扬尘、烟尘的排放符合要求（扬尘达到国家二级排 放规定，烟尘排放浓度<400mg/m³）； (3) 生活及生产污水达标：污水排放符合保定市的有关规定； (4) 施工垃圾分类处理，尽量回收利用； (5) 节约水、电、纸张等资源消耗，节约资源，保护环境 13大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3.1.6 CI 管理目标 符合目标责任书要求 3.2 施工部署原则 3.2.1 布置原则 施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、 减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布 置原则确定如下：满足施工需要，以现场原有道路作为施工道路，，如有必要，按照现 场实际临时浇筑施工便道便于材料运输；优化原材料和半成品的堆放和加工地点，尽量 减少二次搬运； 3.2.2 布置依据 (1) 现场踏勘情况； (2) 总进度计划及资源需用量计划； (3) 总体部署和主要施工方案； (4) 安全文明施工及环境保护要求。 3.3 组织机构 3.3.1 组织机构图 图 3.3-1 项目部组织机构图 3.3.2 岗位职责 表 3.3-1 项目管理人员岗位职责 岗位名称 职 责 (1) 组织编制施工组织设计第一责任人。 (2) 贯彻执行国家方针、政策和公司的各项规定。 项目经理 (3) 按授权范围负责项目合同的全面履行。 (4) 参与业主的合同谈判，并认真履行与业主签订的合同。 (5) 主持编制项目策划书、项目质量计划和施工组织设计，并组织实施。 14大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 岗位名称 职 责 (6) 依公司下达的制造成本，领导编制并保证项目制造成本计划的实施。 (7) 指导商务经理做好业主合同与分承包商合同的管理工作。 (8) 领导项目的安全生产、质量管理和成本管理工作，是质量、安全、工程款回收的 第一责任人。 (9) 负责项目各类经济合同的审核。 (10) 负责项目人事管理及人员职责的划分。 (11) 负责与业主、监理及政府有关部门的总体协调与沟通。 (1) 主管项目技术部日常业务管理工作。 (2) 保持与业主、监理设计院之间的密切联络和协调工作，并在技术、洽商变更、方 案等方面取得对方的认可，确保设计工作能满足项目连续施工的要求。 (3) 领导编制项目施工组织设计、施工技术方案、专业施工技术方案、工序设计、制 定工法、工艺标准。 (4) 实施运行与检查项目质量计划、职业安全卫生与环境管理方案。 (5) 掌握并认真执行最新的技术规范、规程与标准，不使用作废标准。 (6) 负责引进新技术、新材料、新工艺设备的具体推广及应用。负责组织实施项目计 算机、局域网财产设备与维护使用的管理。 技术负责人 (7) 领导对工程材料，设备的选型、报批工作及材质的控制。 (8) 领导做好各项施工技术总结工作，负责电子版项目介绍的工作。 (9) 参与重大质量和安全事故的分析处理，对安全生产负技术责任。 (10) 参与项目制造成本实施计划的编制与分析工作。 (11) 参与项目结构验收与竣工验收工作。 (12) 领导项目计量设备管理工作。 (13) 负责技术资料的管理，负责组织完成竣工资料和竣工图。 (14) 在现场管理和施工生产上协助现场经理，在合同、经营管理、工程索赔和反索 赔方面协助商务经理。 (15) 对项目经理负责。 (1) 负责现场日常生产指挥调度工作，安排和处理日常工作中出现的所有问题。 (2) 主管项目工程管理部、质量保证部、安全保证部以及测量队、现场实验室、汽车 吊队的工作。 (3) 主管现场安全管理、文明施工工作的安排与检查，现场CI形象及场容场貌管理。 (4) 协助做好工程质量管理工作，调查并处理小的工程质量问题。 生产经理 (5) 对项目安全生产管理负主要责任。 (6) 领导组织项目阶段验收与平时验收工作。 (7) 加强对分承包方的管理，解决分包单位和人员在生产和日常工作中出现的问题。 (8) 协调指挥公司内部专业公司派驻现场人员和业务。 (9) 领导做好现场机械设备的管理工作。 (10) 受项目经理领导，对项目经理负责。 (1) 主管项目商务部、物资部工作。 (2) 参与业主的合同谈判。认真研究与分析合同条款，严格把好合同关。 (3) 参与公司组织的项目预算制造成本分析确定工作。 (4) 领导编制项目制造成本实施计划，定期组织成本分析，对项目成本管理负责。 (5) 领导项目索赔签证核算工作和反索赔工作。 商务经理 (6) 主管分承包方和公司内部各专业公司合同签订工作及签订后的管理工作。 (7) 对项目的分承包方和公司内部各专业公司结算单进行审查认可、签字。 (8) 参与对分承包方的选择工作。 (9) 主持主要材料的选择定价。 (10) 负责组织工程对业主及分包结算的工作。 (11) 组织各部门进行总分包合同交底。 15大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 岗位名称 职 责 (12) 对项目经理负责。 (1) 由公司安全保证部派驻现场，受公司安全部与生产经理双重领导，并接受项目经 理的指导、监督、检查，是项目经理和生产经理的参谋。 (2) 领导项目的安全员做好安全监督工作，对项目安全生产负监督责任。 (3) 负责安全内业资料的管理工作和安全检查、评比工作。 (4) 对安全生产有管理权和监督权，对违章现象有制止权、处置权，紧急情况下有停 止作业权，同时报告项目经理和公司安全部。 (5) 参加生产经理召开的有关安全生产的会议，并提出积极可行的建议。 安全总监 (6) 参加安全事故的处理和性质责任认定。 (7) 参加项目总工程师召开的技术交底会。 (8) 协助生产经理做好项目的安全生产工作。 (9) 负责编制项目安全生产保证计划并通知监理监督执行。 (10) 负责组织月、周、日安全检查。 (11) 负责建立项目的安全保证体系和各项安全制度。 (12) 对项目经理和生产经理负责。 (1) 贯彻落实国家及地方的有关工程施工规范。 (2) 坚决制止违章作业。 (3) 参加定期不定期检查。 (4) 严格落实三检制。 质量总监 (5) 对分包进行施工质量检查、评分。 (6) 真实填写施工质量日报，必要时发出质量整改通知。 (7) 编制质量奖罚制度。 (8) 制定质量管理台账。 (9) 组织开展QC活动。 (1) 负责对工程文件资料进行收集、整理、筛分、建档、归档工作的管理。 (2) 负责工程项目的所有图纸的接收、清点、登记、发放、归档、管理工作。 (3) 收集整理施工过程中所有技术变更、洽商记录、会议纪要等资料并归档。 (4) 负责备案资料的填写、会签、整理、报送、归档：负责工程备案管理，实现对竣 工验收相关指标(包括质量资料审查记录、单位工程综合验收记录)作备案处理。 (5) 监督检查施工单位施工资料的编制、管理，做到完整、及时，与工程进度同步： 对施工单位形成的管理资料、技术资料、物资资料及验收资料，按施工顺序进行全程 督查，保证施工资料的真实性、完整性、有效性。 (6) 按时档案室移交：在工程竣工后，负责将文件资料、工程资料立卷移交公司。 (7) 负责向市城建档案馆的档案移交工作：提请城建档案馆对列入城建档案馆接收范 围的工程档案进行预验收，取得《建设工程竣工档案预验收意见》，在竣工验收后将 资料员 工程档案移交城建档案馆。 (8) 负责对施工部位、产值完成情况的汇总、申报，按月编制施工统计报表：在平时 统计资料基础上，编制整个项目当月进度统计报表和其他信息统计资料。 (9) 负责与项目有关的各类合同的档案管理：负责对签订完成的合同进行收编归档， 并开列编制目录。作好借阅登记，不得擅自抽取、复制、涂改，不得遗失，不得在案 卷上随意划线、抽拆。 (10) 协助项目经理做好对外协调、接待工作：协助项目经理对内协调公司、部门 间，对外协调施工单位间的工作。做好与有关部门及外来人员的联络接待工作，树立 企业形象。 (11) 负责工程项目的内业管理工作：汇总各种内业资料，及时准确消料，登记台 帐，报表按要求上报。 (12) 负责工程项目的后勤保障工作：负责做好文件收发、归档工作。 工程师 (1) 协调好各分包单位现场施工，并对其工作在质量、安全、进度上进行控制。 16大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 岗位名称 职 责 (2) 加强对劳务单位管理，做好现场劳务和分包单位各工序的协调。 (3) 提交工程施工中的材料需用计划，材料计划必须提前上报。 (4) 向施工班组作技术、安全交底,协调各分包单位施工。 (5) 组织隐蔽工程验收，及时做好验收记录交资料员完善资料。 (6) 做好施工日志记录、办理现场签证。 (7) 组织每天的工作总结，对班组次日完成工作详细交代。 (8) 督促班组做好临边防护工作。 (9) 协助安全员做好现场机具、临时用电安全工作。 (10) 监督班组施工工序工作，每道工序完成做到工完料尽场地清。 (11) 监督班组现场材料堆码工作，做到材料分类堆码有序、整齐。 (12) 制止班组违规操作行为，并作出处罚决定。 3.4 总体施工顺序施工区域划分 3.4.1 总体施工顺序 A²O生化池→二沉池→提升泵房→泥浓缩池及平衡池 提升泵房和污泥浓缩池及平衡池施工工序：场地平整→基础施工→土方回填→框架柱 →楼层梁、板施工→地面施工→屋面施工→二次结构→装饰装修 A²O生化池和二沉池施工工序：场地平整→桩施工→基础施工→土方回填→池底板施 工→池壁隔断墙施工→防水施工→防腐施工 3.4.2 流水段划分的原则 根据基础设计以及业主工期要求，将施工现场划分为三个流水段，A²O生化池为一段， 二沉池为第二段，提升泵房和污泥浓缩池以及平衡吃为第三段，其他改造项目在结构施 工中穿插施工。 3.5 主要材料及设备 3.5.1 构件、配件、加工品、材料采购的分工 (1) 主要工程材料加工及进场计划 表 3.6-1 主要工程材料加工及进场计划 序号 材料名称 进场时间 使用时间 备注 1 钢筋 2021.4.21 2021.5.1 8000t 2 混凝土 2021.5.1 2021.5.1 18000m³ 3 砌块 2021.6.21 2021.6.25 2000m³ 4 钢柱 2021.7.25 2021.7.28 200t 5 钢梁 2021.7.25 2021.7.28 180t (2) 主要设备采购及进场计划 表 3.6-2 主要设备采购及进场计划 序号 材料设备名称 进场时间 安装时间 备注 1 无轴螺旋输送压榨机 2021.7.30 2021.8.02 2 罗茨风机 2021.7.30 2021.8.02 17大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 材料设备名称 进场时间 安装时间 备注 3 机械隔膜计量泵 2021.7.25 2021.7.28 4 PAC计量泵 2021.7.20 2021.7.25 5 PAM加药装置 2021.8.10 2021.8.12 加硝化菌、加除臭剂 6 紫外线消毒设备 2021.8.10 2021. 8.12 7 离心脱水机 2021.8.25 2021.8.27 8 空气悬浮风机 2021.7.30 2021.8.02 9 潜水推流器 2021.6.30 2021.7.1 10 混合液回流泵 2021.6.30 2021.7.1 11 管式曝气器 2021.6.30 2021.7.1 12 周边传动刮吸泥机 2021.8.10 2021.8.12 二沉池 13 中心传动污泥浓缩机 2021.8.10 2021.8.12 污泥浓缩池 (3) 主要周转材料进场计划 表 3.6-3 主要周转材料进场计划 序号 材料名称 型号 单位 数量 使用部位 进场时间 备注 1 模板 14mm厚 ㎡ 7279㎡ 结构 2021.5.1 2 木方 50mm*80mm m 111204m 结构 2021.5.1 3 轮扣架 2.4m/1.8m/1.2m/0.9m m 5479m 结构 2021.5.1 Q235 4 螺栓 0.7m/0.64m m 12434m 结构 2021.5.1 5 山型卡 个 30848个 结构 2021.5.1 6 螺母 个 30848个 结构 2021.5.1 7 钢管 6m m 4944m 结构 2021.5.1 8 钢管 1m m 806m 结构 2021.5.1 9 扣件 对接、十字、旋转 个 2222个 结构 2021.5.1 (4) 主要小型施工机械及设备机场计划 表 3.6-4 主要小型施工机械及设备机场计划 序号 机械/设备名称 型号 单位 数量 使用部位 进场时间 1 钢筋切断机 QJ40 台 1 结构 2021.5.1 2 钢筋调直机 GTJ5 台 1 结构 2021.5.1 3 钢筋弯曲机 GW40 台 1 结构 2021.5.1 4 电焊机 AX5-5000 台 1 结构 2021.5.1 5 搅拌机 J4-375 台 1 结构 2021.5.1 6 半自动CO2焊机 CL500 台 1 结构 2021.5.1 7 手工电弧焊机 BX3-300 台 1 结构 2021.5.1 3.5.2 大型机械选择 表 3.6-5 大型机械设备表 序号 设备名称 型号 技术参数 单位 数量 进场时间 离场时间 1 打桩机 全液压桩机 台 2 2021.5.1 2021.6.1 2 塔吊 QTZ50 台 1 2021.5.1 2021.10.1 3 塔吊 QTZ63 台 1 2021.5.1 2021.10.1 4 挖掘机 PC200 台 1 2021.5.1 2021.6.1 5 挖掘机 PC300 台 1 2021.5.1 2021.6.1 3.6 主要劳动力计划及劳动力曲线 18大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 表 3.7-1 主要劳动力计划表 工种 4月 5月 6月 7月 8月 9月 10月 钢筋工 2 6 12 12 12 12 2 木工 4 10 20 20 20 20 4 混凝土工 4 8 8 8 8 8 2 架子工 6 6 6 6 起重工 瓦工 8 8 抹灰工 6 6 水暖工 20 20 2 电工 1 3 16 16 16 16 6 通风 6 6 2 力工 6 12 20 20 20 20 6 司机 2 2 2 2 2 2 信号工 2 2 2 2 2 2 电焊工 1 2 2 4 2 2 1 合计 18 45 88 90 128 128 29 3.7 协调与配合 本工程为EPC总承包项目，作为总承包人，我公司认为应当以全局为重，积极、主动、 高效为业主服务，处理好与业主、监理及相关政府部门的关系，使工程各方形成一个团 结、高效、和谐、健康的有机整体，努力促进项目综合目标的实现。 (1) 与业主的配合 加强与业主的沟通和了解，根据业主的建设意图，征求业主对工程施工的意见，对业 主提出的问题将及时予以答复和处理，不断改进我们的工作。 当好业主的助手和参谋，根据业主的建设意图，发挥我公司的技术优势，站在业主的 高度从工程的使用功能、设计的合理性等方面考虑问题，多提合理化建议。根据合同要 求，科学合理的组织施工，统一协调、管理、解决工程中存在的各种问题，让业主放心。 建立与业主、监理参加的工程例会制度，加强沟通，及时解决工程质量、进度等问题。 成立现场管理小组，加强与当地街道、环卫环保、派出所、市政城管等部门的联系，及 时解决可能出现的扰民、民扰等问题，确保工程顺利进行。 (2) 与监理配合 项目 措 施 向监理提交施工组织设计，工程总体进度计划，经审批后方可进行施工的全面质量管 工程开工前 理、进度管理、安全管理等，并严格执行，对特殊分部工程要向监理提交施工方案，并 定期制定季进度计划，呈报监理。 19大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 服从监理公司的“四控”（即质量控制、工程投资、工期控制和安全控制）、“两管” 施工全过程 （即合同管理和资料管理）和监督、协调。 在施工过程中严格执行“三检制”，服从监理公司验收和检查，并按照监理工程师提出 质量检验 的要求，予以整改，对各分包单位予以检控，行使总承包的职责，确保产品达到优良， 杜绝现场分包单位不服从监理工作的现象发生，使监理的一切指令得到全面执行。 所有进入现场使用的成品、半成品、设备、材料、器具（含分包），在使用前按规定进 材料检验 行检验、试验，并向监理提交产品合格证和检测报告。经确认后，方可用在工程上。 质量管理 为监理顺利开展工作给予积极地配合，在现场质量管理中服从监理的管理。 20大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 4 施工总进度计划 本工程开工时间 2021 年 5月 1 日，竣工时间 2021年 11 月 30日，总工期 213天。 表 4-1 关键节点控制时间表 序号 工序名称 关键节点时间点 1 土方开挖 2021.5.28 2 垫层及保护层 2021.6.1 3 基础施工 2021.6.28 4 主体结构 2021.8.10 5 工艺设备安装 2021.8.30 6 工艺管道安装 2021.8.30 7 电气仪表安装 2021.8.30 8 各种调试(仪表调试、进水调试等) 2021.9.10 9 联合试运行 2021.10.15 10 竣工验收 2021.10.30 21大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 5 施工准备 5.1 技术准备 5.1.1 一般性准备工作 准备好本工程所需用主要规程、规范、标准、图集和法规。由技术负责人（项 目工程师）组织有关人员学习规程、规范的重要条文，加深对规范的理解。 表 5.1-1 一般性准备工作 培训或交底 序号 培训或交底内容 参加人员 方式 组织单位 计划时间 1 内部图纸会审 2021.5.10 项目全体 书面总结 技术部 2 图纸会审交底 2021.5.12 甲方、监理 书面总结 EPC总包 3 其它相关规范的学习 2021.5.15 施工管理人员 书面总结分析 项目总工 5.1.2 深化设计出图计划 表 5.1-2 深化设计出图计划表 序号 图纸类别 所在部位 完成时间 责任单位 1 污泥浓缩池钢结构深化设计图 各个单体 2021.6.15 钢结构分包 2 平衡池机房设备、管线综合布置图及综合支吊架图 各个单体 2021.6.15 机电分包 3 机电末端器具排布图 各个单体 2021.6.15 机电分包 4 管道密集区管线综合图及综合支吊架图 各个单体 2021.6.15 机电分包 5.1.3 施工方案编制计划 表 5.1-3 施工方案编制计划表 序号 专项施工方案名称 编制单位 完成时间 审批单位 1 现场临建施工方案 项目部 2021.5.1 监理单位 2 现场临电施工组织设计 项目部 2021.5.1 公司 3 现场临水施工方案 项目部 2021.5.1 监理单位 4 测量施工方案 项目部 2021.5.1 监理单位 5 土方回填施工方案 项目部 2021.5.1 监理单位 6 防水施工方案 项目部 2021.5.1 监理单位 7 保温施工方案 项目部 2021.5.1 监理单位 8 钢筋施工方案 项目部 2021.5.1 监理单位 9 模板施工方案 项目部 2021.5.1 公司 11 混凝土施工施工方案 项目部 2021.5.1 监理单位 22大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 专项施工方案名称 编制单位 完成时间 审批单位 12 塔吊安拆施工方案 项目部 2021.5.1 公司 13 装修施工方案 项目部 2021.5.1 监理单位 14 桩施工方案 项目部 2021.5.1 公司 15 砌筑施工施工方案 项目部 2021.5.1 监理单位 16 抹灰施工施工方案 项目部 2021.5.1 监理单位 17 门窗施工方案 项目部 2021.5.1 监理单位 18 通风施工方案 项目部 2021.5.1 监理单位 19 暖通施工方案 项目部 2021.5.1 监理单位 20 电气施工方案 项目部 2021.5.1 监理单位 21 管道施工方案 项目部 2021.5.1 监理单位 22 消防施工方案 项目部 2021.5.1 监理单位 23 给排水施工方案 项目部 2021.5.1 监理单位 24 地脚螺栓施工方案 项目部 2021.5.1 监理单位 25 钢结构吊装方案 项目部 2021.5.1 公司 26 雨季施工方案 项目部 2021.5.1 公司 27 设备调试方案 项目部 2021.5.1 公司 28 试验方案 项目部 2021.5.1 监理单位 5.1.4 计量器具配置计划 表 5.1-4 计量器具配置计划表 序号 仪器名称 数量 用 途 备 注 1 全站仪 1台 放线测量 放线测量 2 经纬仪 6台 钢结构测量 放线测量 3 水准仪 3台 钢结构测量 4 钢尺 2把 放线测量 5 卷尺 10把 检测 6 卷尺 10把 测量 7 塔尺 3把 测量 8 检测尺 2套 检测 项目管理人员配备 23大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 仪器名称 数量 用 途 备 注 9 砼试块模 20个 试验 试验室使用 10 砂浆试块模 10个 试验 试验室使用 11 万用表 1台 检测 试验室使用 12 游标卡尺 1套 良好 13 激光测距仪 2台 钢结构测量 14 冲击试验机 1台 钢材性能检测 15 焊接检验尺 4台 焊接检验 16 螺纹环塞规 4台 焊接检验 17 超声波探伤仪 4台 焊接检验 18 磁粉探伤仪 2台 焊接检验 19 数字钢铁材质无损分选仪 2台 化学分析 20 裂纹深度测量仪 2台 原材检验 21 锰磷硅型微机数显自动分析仪 1台 钢材性能检测 22 电脑数显碳硫自动分析仪 1台 钢材性能检测 23 表面除锈样本 2台 除锈检测 24 扭矩传感器 4台 高强螺栓施工检测 25 扭矩板手 5台 施工高强螺栓/ 26 冲击试验机 1台 钢材性能检测 5.1.5 试验、检测、设备调试计划 5.1.5.1 试验计划 表 5.1-5 试验计划表 序号 试验内容 取样批量原则（数量） 见证检验比例 ≤60t 1组 1 钢筋原材 > 60t 2组 2 钢筋连接工艺 500个接头 3根拉件 3 钢筋接头 500个接头 3根拉件 4 水泥 ≤500t 1组 5 砂 ≤600t或≤400m3 8份32kg 6 碎石 ≤600t或≤400m3 15份10kg 24大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 试验内容 取样批量原则（数量） 见证检验比例 一次浇筑量≤1000m3，每100m3为一个取样 7 混凝土试块 单位（3块） 8 混凝土抗渗试块 500m3 2组 250m3 9 砌筑砂浆 6块 一个楼层 100卷以内 2组 10 防水卷材 100~499卷 3组 1000卷以内 4组 ≤60t 1组 11 钢板 > 60t 2组 12 高强螺栓 同一规格、厂家、不大于3000套为一批， 每批取8套为一组 具体详见《试验方案》 5.2 施工现场准备 临水准备：因为本项目是提标改造项目，根据大庆石化水气厂要求，现场施工用水使 用水气厂的水管，现场无须布置临时用水管路。 详见《临水方案》 见附图：临水布置图 临电准备：现场按照实际需求要求业主给予的相应的变压器，依据现场的实际情况进 行线缆布置。 详见《临电方案》 见附图：临电布置图 25大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6 主要施工方法 6.1 测量工程 6.1.1 测量工程简述 本工程为污水厂房，建筑面积：6967.21m2，占地面积：6967.21m2 ，总长度为120m， 总宽度为107.5m。 本工程平面位置及建筑室内地坪标高±0.000 相当于绝对标高144.60m。 根据甲方提供的测量控制点，严格执行《工程测量规范》（中华人民共和国国家标准 GB 50026-2007）及《项目管理手册》要求建立设置监视和测量设备标识管理制度，保证 所用的监视和测量设备检验合格，并有合格标识。 6.1.2 场区平面控制网的测设 场区平面控制网布设原则： (1) 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； (2) 布设平面控制网首先根据设计总平面图，现场施工平面布置图； (3) 选点应选在通视条件良好、安全、易保护的地方； (4) 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记； 6.1.3 场区平面控制网的布设 首级控制网布设完成后，依据结构平面图上有关柱、墙体等详细位置关系确定建筑物 须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定 出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线 控制网。 根据《工程测量规范》要求，轴线控制网的精度技术指标必须符合下表的规定： 轴线控制网精度技术指标表 测角中误差( ″) 边长相对中误差 ±5 1/30000 6.1.4 高程控制网的建立 1）高程控制网的布设原则 为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。高程控制网的精度， 不低于三等水准的精度。 高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用0.3mm级 精度的精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附 合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。 由于本工程占地面积较大，在场区内应布设足够的高程控制点，经联测计算出数据确 26大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 认无误后，做好标记加以保护，在施工过程中每半月进行复测一次，水准点的间距应小 于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。 2）高程控制网的等级及观测技术要求 高程控制网的等级为三等，水准测量技术要求如下表： 前后视 前后视累 最低地面 基辅或红 基辅或红 等级 仪器型号 视线长度 较差(m) 积差(m) 高度(m) 黑读数差 黑所测较差 DS 100m 1.0mm 1.5mm 1 三等 3 6 0.3 DS 75m 2.0mm 3.0mm 3 注：L为往返测段附合水准路线长度(km) 水准观测主要技术指标见下表： 路线长度 仪器 附合或闭合 平地闭合差 等级 高差全中误差(mm/km) 水准尺 与已知点联测次数 (km) 型号 环线次数 (mm) DS 铟瓦 三等 6  50 1 往返各一次 往返各一次 √L 12 DS 双面 3 3）水准测量的内业计算应符合下列规定： 水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计 算： √ 1 [WW/L] M W = N 式中M ----高差全中误差(mm)： W W----闭合差(mm)： L----相应线路长度： N----附合或闭合路线环的个数。 内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。 6.1.5 ±0.000以下施工测量 1）轴线控制桩的校测 在基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到工程施 测的精度。 校测仪器采用测量精度2”级、测距精度2mm+3ppm的全站仪。 2）平面测量放样 待基础垫层平面板混凝土浇筑并达到一定强度后，根据基坑边上的轴线控制桩，将T 2 经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将控制轴线 投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱基 边线等细部线。 当每一个独立基础测量放线完后，必须进行自检，自检合格后填写中间交接检查记录 移交给下道工序，同时填写楼层放线记录表报监理验线。 验线时允许偏差见下表： 27大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 主轴线间距 允许偏差（mm） L≤30m ±5 30m＜L≤60m ±10 60m90m ±20 模板垂直度检测： 模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来 校核模板的位置。所有竖向构件平面位置控制线共放三道线，即轴线、构件边线、离边 线200mm的控制线。 3）±0.000以下结构施工测量 高程控制点的联测,在向基坑内引测标高时，首先联测高程控制网点，经联测确认无 误后，方可向每个基坑内引测所需的标高，引测过程如下页示意图： 标高引测示意图 基础施工标高点的测设 施工标高点的测设是以经联测无误的现场标高基准点为依据，采用水准仪以中丝读数 法进行。将施工所需标高点直接测设在钢筋的侧立面上，并用红油漆作好标记。 标高抄测的精度应控制在允许范围内，如下表所示： 高度H 允许偏差（mm） 每层 ±3 H≤30m ±5 30m＜H≤60m ±10 60m1mm时必须用手工焊焊补。腹板厚t<12mm时，用Ф3. 2焊条点固，腹板厚t≥12mm时，用Ф4焊条点固。焊点应牢固，一般点焊缝长20～30mm， 间隔200～300mm，焊点不宜太高，以利埋弧焊接。清除所有点固焊渣。自动埋弧焊：在 门焊机上进行船形位置埋弧自动焊。焊接T、H型的主角焊缝，严格按《埋弧自动焊》工 艺要求执行。 焊后，焊工自检，不得有缺陷，否则应按规定分别情况进行返修。 矫正:转入矫正机上，对翼板角变形进行矫正。 对T型、H型钢的弯曲变形进行矫正，火焰矫正温度为750～850℃，低合金钢（如 Q345）矫正后，不得用水激冷，采用自然冷却法。钢梁的起拱按设计要求。制孔、清磨:: 制孔,将H型钢转入三维钻，按图纸要求，将孔径、孔位，相互间距等数据输入电脑，对 H型钢进行自动定位、自动三维钻孔。针对梁中有加劲板，连接板，开孔补强或起拱的梁 两端孔距离适应放长1～3mm。（试件测定） 61大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 清磨：对钻孔毛刺、锁口毛刺等进行清磨。 端面处理：柱体成型后应对柱底、柱顶进行铣平，以保证长度及端面平整度。在装配 时应增加该处柱长用以铣加工时的余量。 梁连接板等装配：转入装配平台对梁中有次梁连接板，加劲板或开孔、开孔补强的进 行装配作业。安装吊装用吊耳。装配完在梁上翼缘端部打上编号钢印转入焊接工序。 接板等装配件的焊接：将构件四面反身使焊缝处于平角焊状态下进行CO2气保焊。同 时注意检查焊缝的成型，焊接高度、焊缝的转角封口。清磨、校正。清除所有的飞溅、 焊疤，毛刺，对三维钻无法制孔的孔位进行补钻，同时对部件焊接造成的变形进行校正。 对于成品H型钢的加工，可在其检验合格后按5～7工序加工。 钢梁起拱设计有要求的梁应制作成带原始起拱，按结构图指明的要求确定附加的起拱 值。钢梁的起拱将尽可能采用控制顺序、参数来达到自然起拱。对于拱度尚不能满足设 计要求的钢梁，可以采用火焰加外力的方法给予起拱。制定加工工艺及加工顺序并做相 关试验，保证起拱后梁两端连接部位的尺寸和孔位准确。 6.7.3 构件的运输 1.构件运输分类 构件运输分类表 序号 构件运输分类 单根构件（包括钢柱、梁、支撑） 1 第一类构件 62大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 构件运输分类 主钢构件运输 主要包括节点连接耳板、需要工厂代加工的现场定位靠板、制作范围内的螺栓 2 第二类构件 和需有制作厂提供的油漆等其他材料。 2.钢构件包装&运输 （1）构件运输原则 1）构件运输原则是减少变形、降低运输成本、保证现场成套组装、方便安装、保证 现场安装顺序及安装进度的要求。 2）工厂预拼装后，在拆开前部件上注明构件号及拼装接口标志，以便于现场组装。 3）堆置构件时，应避免构件发生弯曲、扭曲以及其它损伤性的情况出现。 4）运输前应先进行验路，确定可行后方可进行运输。 5）对于超长、超宽、超重构件应提前办理有关手续，运输前应先进行验路，并根据 运输路线图进行行走。 6）为方便安装，应使构件按照安装顺序进行分类堆放及运输。 7）将零散件进行包装，以免装运、搬卸储存期间受损坏，在每一件包装外做好标签， 标出名称、规格、型号、大致的重量及所属安装区域等，并且和相匹配的出厂段同时运 至安装现场，以保证现场成套组装。 8）构件装运时，应编制清单（包括构件名称、数量、重量等）。 9）构件装运时，应妥善包扎，考虑车辆的颠簸，应作临时性绑扎和加固，以防构件 变形、散失和扭曲。 10）连接板应用临时螺栓拧紧在构件上。 11）装货、卸货时，应有专人负责指挥，并注意安全作业。 12）构件需在夜间进行时，应在构件尾部安装警示灯。 13）运输时在车上铺好垫木，用倒链封好车，将倒链与构件接触部位实施保护。 14）根据工地安装顺序进行运输，同一施工段的构件应根据制作和安装进度集中统一 运输。 15）构件装车检查无误后，封车牢固，钢构件与钢丝绳接触部位加以保护。 （2）构件的包装 包装的基本要求 63大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1）编制包装方案及打包的原则为节约体积的前提下，提高包装的质量。要求构件与 构件不允许直接接触，要采用泡沫包装材料进行隔离，注意包装材料用时的规范性，不 允许用手撕，要用裁纸刀将包装泡沫进行裁剪，依据构件尺寸进行裁剪。大型构件之间 的隔离采用方木进行隔离，但是任何情况下，加垫的方木不能松动。 2）构件在码放时应尽量考虑运输积水问题，因此码放时H型钢应优先考虑腹板垂直 于水平面，防止由于积水而使构件在运输过程中生锈。 3）标准件的包装 标准件（包括螺栓、螺母、垫圈等）的包装全部采用标准箱。对于采用纸箱包装的， 在纸箱内必须先装到塑料袋内，防止受潮或者纸箱坏掉后散包。用4厚钢带焊成包装框， 将标准箱规矩码放装入包装框内，并封盖。每个包装框要有所装标准件的明细，例如下 图的唛头标示，将唛头装入塑料袋中与包装框绑扎牢固。 （3）构件运输流程 构件运输准备 确定 熟悉 熟悉 路线 构件 选配 施工 检验 特征 车型 场地 道路 参数 构件装车 构件成品保护 构件运输 （4）运输组织机构 64大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （5）构件的运输&装卸 1）构件制作必须符合运输安全要求和现场拼装顺序、质量要求。构件按照安装顺序 分单元成套供货。车上堆放牢固稳妥，并进行捆扎，防止构件松动遗失。 2）构件运输过程中应经常检查构件的搁置、位置、紧固等情况。 3）按安装使用的先后次序进行适当堆放。装配好的产品要放在垫块上，防止弄脏或 生锈。 4）按构件形状和大小进行合理堆放，用垫木等垫实，确保堆放安全，构件不变形。 5）露天堆放的构件应做好防雨措施，构件连接摩擦面应得到切实保护。 6）现场堆放必须整齐、有序、标识明确、记录完整。 3.运输过程中的质量保证措施 序号 运输过程中的质量保证措施 a.钢结构运输时，按安装顺序进行配套发运； b.汽车装载不超过行驶证中核定的载质量； c.装载时保证均衡平稳、捆扎牢固； 装载 d.运输构件时，根据构件规格、重量选用汽车。大型货运汽车载物高度从地面起 1 要求 控制在4 米内，宽度不超出车厢，长度前端不超出车身，后端不超出车身2 米； e.钢结构长度未超出车厢后栏板时，不准将栏板平放或放下； f.钢结构的体积超过规定时，须经有关部门批准后才能装车； g.封车加固的铁线（或钢丝绳）与其在车底板上投影的夹角一般接近45 度。 a.加固材料：通常使用的加固材料有：支架、垫木、挡木、方木、钢丝绳、钢丝 绳夹头、紧线器、导链等； 2 加固 b.加固车时，钢丝绳（φ10~φ18）拉牢，形式应为八字形、倒八字形，交叉捆绑 或下压式捆绑。 3 注意 a.在运输过程中，由我公司派专人负责汽车装运，对装卸的质量作全面的负责与 65大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 运输过程中的质量保证措施 监控，发现问题及时解决并及时反馈给公司总部，以便做出第一时间的处理； 事项 b.钢结构装载与加固的基本要求是必须能够经受正常的汽车运输中所产生的各种 力的作用，以便保证钢结构在运输的全过程中不致发生移动、滚动和坠落等情况； 4.超限构件运输 对于部分存在超宽、超长的楼面桁架采用特殊的运输方法。在供货要领等其他方面除 遵循常规运输的要求外，主要有几个方面需要作专门的计划： 编号 内容 首先在制作前期统计为保证工程质量，确定运输构件数量，合理安排构件发运顺序，确保 1 到达现场的构件配套。 对超大构件在加工制作工厂与项目现场分别设置专人管理，负责公路运输过程中相关手续 2 的办理，确保构件在运输过程中不应人为关系导致构件的延期。 对超大运输车辆所需要经过的路线，实地考察，并对所经过的路段在整个运输期间的整修 3 状态进行跟踪，确保车辆的顺利通过。 对于超大构件的公路运输过程进行严格管理，除遵守交通管理部门审批的运输路线外，必 4 要时将提请交通管理部门给予协助，确保构件顺利运输。 大型构件采用拖挂车运输构件，在构件支承处应设有转向装置，使其能自由转动，同时应 5 根据吊装方法及运输方向确定装车方向，以免现场调头困难。 5.运输中成品保护 工程生产过程中，制作、运输等均需制定详细的成品、半成品保护措施，防止变形及 表面油漆破坏等，因此制定以下成品保护措施。 序号 成品保护措施 1 成品必须堆放在车间中的指定位置 成品在放置时，在构件下安置一定数量的垫木，禁止构件直接与地面接触，并采取一定的 2 防止滑动和滚动措施，如放置止滑块等；构件与构件需要重叠放置的时候，在构件间放置 垫木或橡胶垫以防止构件间碰撞。 3 构件放置好后，在其四周放置警示标志，防止工厂其它吊装作业时碰伤工程构件。 4 在成品的吊装作业中，捆绑点均需加软垫，以避免损伤成品表面和破坏油漆。 5 构件与构件间须放置一定的垫木、橡胶垫等缓冲物，防止运输过程中构件因碰撞而损坏。 6 之间放置橡胶垫之类的缓冲物 7 在整个运输过程中为避免涂层损坏，在构件绑扎或固定处用软性材料衬垫保护 8 散件按同类型集中堆放，并用钢框架、垫木和钢丝绳进行绑扎固定，杆件与绑扎用钢丝绳 6.7.4 构件的安装 1.钢柱吊装的技术措施 序号 准备内容 吊装前彻底清除柱基础及周围的垃圾、积水，对混凝土基础面重新凿毛，并清除尘屑等杂 1 物，并在基础上划出钢柱安装的纵横十字线。 2 预埋螺栓复核的主要项目为：轴线位置、标高及螺栓的伸出长度。 3 清理螺栓螺纹的保护膜，对螺纹的情况进行检查。 4 测量基础混凝土顶面的标高，准备好不同厚度的铁垫块。 66大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 5 准备好钢柱吊装用的临时爬梯、操作平台等。 （1）钢柱就位的临时固定 本工程箱型钢柱采用地脚脚形式，钢柱就位后，顶部需要拉设缆风绳，保证钢柱的整 体稳定性。钢柱临时固定措施见图 钢柱拉设缆风绳 （2）钢柱的校正 钢柱的测量控制主要内容为轴线控制、垂直度控制和标高控制。其中轴线和垂直度控 制使用经纬仪和全站仪进行测量。标高主要用水准仪进行测量控制。钢柱调整到位后拉 设揽风绳。 钢柱的测量控制 （3）钢柱垂直度及轴线位置保证措施 钢柱吊装到位后，钢柱的中心线应与设计轴线吻合，并四面兼顾，采用手拉葫芦对钢 柱的轴线位置和垂直度进行校正，校正完成后并及时拉设缆风绳对钢柱进一步进行稳固。 钢柱完成后，即可进行初校。初校后钢柱要精确校正，以达到规范要求的精度标准，即 钢柱的垂直度偏差应在1/1000，且小于10mm 的范围内。精确校正时，在钢柱的两个方向 设置千斤顶。 （4）钢结构安装过程图例： 67大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 箱型柱安装 框架梁安装 次梁吊装 次梁吊装 （5）钢构件校正工艺 1）钢柱校正工艺流程 68大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 平面控制网测设 确定螺栓偏差 钢 柱 竖向投测 确定柱顶偏差 就位、 钢 梁 高程基准点确定 柱顶抄平并与下节 安装 竖向传递 钢柱综合比较 钢柱几何尺寸检测 初拧 终拧 施焊 焊接 时初 前复 过程 后垂 成果输出 校 校 中跟 直度 踪监 测量 测 2）用两台经纬仪从柱的纵横两个轴向同时观测，柱底依靠千斤顶进行调整。柱顶部 依靠揽风绳葫芦调整柱顶部，无误后固定柱脚，并牢固栓紧揽风绳。 3）钢柱垂直度控制： 一般分四步进行：初校后初拧；终拧前复校；焊接过程中跟踪监测；焊接后的最终结 果测量。 初拧前可先用长水平尺粗略控制垂直度，待形成框架后进行精确校正。此时要考虑偏 差预留，焊接后应进行复测，并与终拧时的测量成果相比较，以此作为上节钢柱校正的 依据。 4）标高调整 首节钢柱标高主要依赖于基础埋件标高的准确，安装前要严格测量柱底标高，基础搁 置标高控制设在锚栓上，提前用钢板调整到高度。上节钢柱安装时以水准仪复测柱顶标 高，无误后拴好揽风绳令吊车落钩。 在复测柱顶标高前在柱体两侧挂上磁力线垂初步确定柱体垂直度，然后测标高。测标 高时可利用柱底上1米处的标高十字线标记进行校核。 5）钢柱安装的轴线位控制： 以一节柱为单元进行调整，在每节柱安装前将原始控制点投射到安装楼面，并放线 （样）确定各柱的借线测量点作为各柱校正的基准。在每节柱安装前（即是前一节柱安 装、焊接后需作轴位偏差的测量）复核前一节柱安装轴位偏差结果，并在再一节柱安装 69大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 时及时进行调整，调整的基准线以借线控制点为准。 6）柱旋转的控制： 接柱前应复核柱上连接板中心与中心线的吻合情况，在接柱时根据连接板中心与柱中 心线的误差情况对上下柱中心线的吻合进行控制。 7）影响钢柱倾斜的因素主要有以下几点： 安装误差 这部分误差主要由安装过程中碰撞及钢柱本身几何尺寸偏差引起，也包括校正过程中 测量人员操作的误差。 此类人为因素，可以通过加强施工管理监测工作进行保证。 焊接变形 钢梁施焊后，焊缝横向收缩变形对钢柱垂直度影响很大，由于本工程焊缝较厚，所以 累计误差的影响比较大。 施工前，准备就本工程具体情况采取的有效措施为：  校正时外侧柱柱顶以向外侧倾斜2～3MM进行控制。  焊接过程中进行抽样轴线变化观察，并相应调整焊接顺序。  焊接时在柱900两侧挂磁力线锤，测定焊接过程中的轴线变化，并作相应焊接顺序 调整。 日照温差 日照温差引起的偏差与柱子的细长比、温度差成正比。一年四季的温度变化会使钢结 构产生较大的变形，尤其是夏季。 在太阳光照射下，向阳面的膨胀量较大，故钢柱便向 背向阳光的一面倾斜。 通过监测发现，夏天日照对钢柱偏差的影响最大，冬天最小；每日上午9~15时较大， 早间及晚间较小。考虑到时差影响，因此本工程校正工作宜在早7～9点，下午15～17时， 夏天晚间可适当延长。 缆风绳松紧不当 严禁利用揽风绳强行改变柱子垂偏值。 70大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6.7.5 构件的连接 1.高强螺栓安装工艺方法 高强螺栓施工工艺见表。 高强螺栓施工工艺流程 2.施工前的准备 （1）高强度螺栓施工前的复验 1)高强度螺栓进场提供试验报告及产品合格证； 2)高强度螺栓进场后按规定复检，合格后方可使用； 3)高强螺栓安装前必须再次检查和处理摩擦面的浮锈及污物杂质等，安装时严禁硬性 打入，必须自由插入，螺栓必须对号穿入，不得错用；高强螺栓安装必须由培训合格的 人员进行。 （2）摩擦面的抗滑移系数试验 71大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1)摩擦面的处理方法：制造部门应按照《钢结构高强螺栓连接的设计，施工及验收 规程》中规定的摩擦面处理方法进行喷砂处理，安装前用软织物将浮锈、油漆、油污等 清除干净，不能用钢丝刷。 2)摩擦面抗滑移系数试验： 摩擦面的抗滑移系数由钢结构加工制作厂负责送样检验，钢构件在加工时摩擦面时， 应同时加工抗滑移系数试验的试件，以钢构件同等条件运到工地，在安装钢构件前进行 抗滑移系数的试验。 （3）高强螺栓的储运与保管 高强螺栓不同于普通螺栓，其储运与保管的要求比较高，要求在出厂后到安装前的各 个环节必须保持高强螺栓连接副的出厂状态，在此过程中应注意以下几点： 1)高强螺栓连接副应由制造厂按批配套供应，每个包装箱内都必须配套装有螺栓、 螺母及垫圈，包装箱应能满足储运要求，并具备防水、密封的功能。包装箱内应带有产 品的合格证和质量保证书；包装箱外注明批号、规格及数量。 2)在运输、保管及使用过程中应轻装轻卸，防止螺纹损伤、严禁使用螺纹损伤严重 或雨淋过的螺栓。 3)螺栓连接副应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆 放，保管使用中不得混批。高强螺栓连接副包装箱底层应架空，距离地面大于300mm，码 高不大于5 层。 4)使用前尽可能不要开箱，以免破坏包装的密封性，开箱取出部分螺栓后应原封包 装好，以免沾染灰尘和锈蚀。 5)高强螺栓连接副在安装使用时，工地应按当天计划使用的规格数量领取，当天安 装剩余的高强螺栓应送回仓库保管。 6)高强螺栓连接副的保管时间不应超过6 个月，超过保管时间后再使用必须按要求 再次进行试验。 3.高强螺栓安装 （1）对孔及穿孔 钢构件吊装就位后每个节点用两只过镗冲对齐节点板上的上下螺栓孔，使螺栓能从 孔内自由穿入，对余下的螺栓孔直接安装高强螺栓，用手动板手拧紧后，拔出过镗冲， 再进行该处的高强螺栓的安装。 （2）扩孔 当打入过镗冲对齐节点板上下螺栓孔，个别螺栓孔不能自由穿入时，可用铰刀或锉 刀进行扩孔处理，其四周可由穿入的螺栓必须拧紧，扩孔产生的毛刺等应清除干净，严 禁气焊扩孔或强行插入高强螺栓。安装高强螺栓时当偏差较大的处理方法：当打入过镗 冲对齐节点板上下螺栓孔，其余螺栓孔大部分不能自由穿入时，可先将安装螺栓穿入， 可自由通过的螺栓孔拧紧后扩孔，然后再放入高强螺栓 72大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （3）高强螺栓的连接 1)螺栓方向要一致，以扳手向下为紧固螺栓的方向，垫圈要位于螺母的一侧，螺母、 垫圈方向不得装反。 2)每个节点螺栓的终拧顺序：由中间向四周进行紧固，高强螺栓的紧固要观察周围是 否有水渍等，节点潮湿现象不得终拧，严禁雨天进行终拧； 3)对不同节点的安装紧固顺序，错位面、高差面的处理方法等根据不同的情况遵照高 强螺栓的施工要领进行； 4)在高强螺栓初拧后，碰到下雨天，必须用胶纸等进行密封粘贴，防止雨水进入。 注意事项：电动板手在拧紧螺栓前电源电压需与铭牌确定相符，并将板手运转数分钟， 运转正常后进行使用；连续冲击时间不得超过5 秒钟；操作发现异常必须停机检修，严 禁带病工作。 （4）接触面间隙处理方法 高强度螺栓连接面板间应紧密贴实，对因板厚公差、制造偏差或安装偏差等产生的 接触面间隙按，处理方法见表。 偏差处理方法 序号 示意图 处理方法 1 t<1.0mm 时不于处理 T=1.0~3.0mm 时将原板一侧磨成1:10 缓坡，使间隙小于 2 1.00mm。 t>3.0mm 时加垫板，垫板厚度不小于3mm，最多不超过三层，垫 3 板材质和摩察面处理方法应与材件相同。 事先准备好3mm、4mm、5mm、6mm 厚摩擦面处理过的材质与构件相同的垫板。 （5）高强度螺栓施工质量的检查和验收 1)现场施工检查内容 ①安装时检查；②高强度螺栓的安装方向；③高强度螺栓紧固方法；④高强度螺栓的 紧固顺序。 2）高强度螺栓施工质量验收 ①第一阶段检查内容：高强螺栓的安装方法和安装过程，连接面的处理和清理；高强 螺栓的紧固顺序和紧固方法。 ②第二阶段检查内容： A摩擦型高强螺栓终拧检查。B摩擦型高强螺栓施工质量应有下列原始检查验收记录： 73大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 a高强螺栓连接副复验数据。b抗滑移系数试验数据。c初拧扭矩，扭矩扳手检查数据。d 施工质量检查验收记录。 4.钢结构现场焊接 (1)现场焊接工艺流程：现场焊接工艺流程见图6.7.11-1 所示。 现场焊接工艺流程图 (2)焊接主要方法 焊前准备：焊前准备工作见表。 序号 事项 准备内容 1.下雨时露天不允许进行焊接施工，如必须施工，则必须进行防雨防护。 2.厚板焊接施工前，需对焊口两侧区域进行预热，宽度为1.5 倍焊件厚度以上，且 焊接 1 不小于100mm；当外界温度低于常温时，应提高预热温度15～25℃； 条件 3.若焊缝区空气湿度大于85％，应采取加热除湿处理； 4 焊缝表面干净，无浮锈，无油漆。 1.焊接作业区域搭设焊接防护棚，进行防雨、防风处理； 焊接 2 2.采用手工电弧焊作业(风力大于5m/s)和CO2 气体保护焊(风力大于2m/s)作业时， 环境 未设置防风棚或没有防风措施的部位严禁施焊作业。 焊前 1.正式施焊前应清除定位焊焊渣、飞溅等污物； 3 清理 2.定位焊点与收弧处用角向磨光机修磨成缓坡状且确认无未熔合、收缩孔等缺陷。 74大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 事项 准备内容 1.手工电弧焊：不得在母材和组对的坡口内进行引弧，应在试弧板上分别做短弧、 电流 长弧、正常弧长试焊，并核对极性； 4 调试 2.CO2 气体保护焊：应在试弧板上分别做焊接电流和电压、收弧电流 和收弧电压对比调试。 气体 5 核定气体流量、送气时间、滞后时间、确认气路无阻滞、无泄露。 检验 1.钢结构现场焊接施工所需的焊接材料和辅材，均应有质量合格证书，施工现场设 焊接 置专门的焊材存储场所，分类保管。领用人员领取时需核对焊材的质量合格证、牌 6 材料 号、规格。 2.焊条使用前均需要进行烘干处理。 (3)焊接设备及工具 焊接主要设备及工具见表。 序号 设备名称 主要用途 1 CO 气体保护焊机 桁架杆件对接焊； 2 1.预埋件安装时定位焊接； 2 直流焊机 2.构件安装、校正时临时措施焊接。 CO 焊枪和CO 流量 1. CO2焊枪与CO2气体保护焊机配套使用，可拆卸，施工方便； 2 2 3 计 2.CO2 流量计直观的反应CO2流量，便于控制焊缝处保护气体强度。 1.碳弧气刨枪用于焊缝修补，使用专用的空心碳棒，正极反接使用； 4 碳弧气刨枪和空压机 2.空压机配合碳弧气刨枪使用，为碳弧气刨枪提供高压空气。 1.可控温焊条烘箱能够根据需要提供多种烘培温度，保证焊接质量； 焊条烘箱和 5 2.便携式焊条保温筒用于现场施焊时焊条保温，能够持续保温4小 焊条保温筒 时。 6 测温仪 钢结构焊接时检测预热温度、层间温度、后热温度、保温温度等。 7 焊缝检验尺 焊接完成后进行焊高、焊脚、弧坑等的自检工具。 8 焊缝检验成套工具 工序验收时进行抽检项目检查的成套工具。 1.焊接完毕，自检合格后24小时进行内部缺陷无损探伤专业仪器； 9 焊缝超声波检测仪 2.由有相应资质证书的专业人员进行操作。 (4)焊接检验 1)焊缝外观质量检测 所有焊缝均应在冷却后进行外观检查，并填写检查记录。所有焊缝不得有裂纹、未 熔合、焊瘤、夹渣、未填满弧坑及漏焊等缺陷。其质量要求见表。 焊缝外观检查质量标准 序号 项目 简图 质量要求 受拉部件纵向及横向对接焊缝 不允许 加劲肋角焊缝翼板侧受拉区 1 咬边 受压部件横向对接焊缝 Δ≤0.3 主要角焊缝 Δ≤0.5 75大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 项目 简图 质量要求 其他焊缝 Δ≤1 横向及纵向对接焊缝 不允许 主要角焊缝 ＜1，直径＜1 每米不多于3 2 气孔 个，间距不小于 其他焊缝 ＜1.5，直径＜1.5 20 手弧焊K+2，-1 3 焊脚尺寸 手工电弧焊全长10％范围内允许K+3，-1 h＜2 4 焊波 h＜2 (任意25mm 范围内) b＜15 时，h≤3； 余高 5 15＜b≤25 时，h≤4； (对接) b＞25 时，h≤4b/25 余高铲磨 Δ１≤+0.5 Δ２≤│-0.3│ 6 (对接) Δ１≤+0.5 Δ２≤│-0.3│ 2)焊缝无损检测要求 ①焊缝内部质量检测，焊缝超声波探伤内部质量等级见表。 焊缝超声波探伤内部质量等级 项目 质量等级 适 对接焊缝 Ⅱ 现场焊接对接焊缝 角焊缝 III 主要角焊缝 ②超声波探伤范围比例(UT) II 级焊缝20%。 ③探伤标准 超声波探伤按GB11345 要求检验，焊缝评定等级为BII 级； ④低合金钢的无损探伤应在焊接完成24 小时后进行； ⑤局部探伤的焊缝，如发现有存在不允许的缺陷时，应在缺陷的两端延伸探伤长度， 增加的长度为该焊缝长度的10%，且不小于200mm 如仍发现有不允许的缺陷时，则应对该 76大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 焊缝进行100%的探伤。 3）焊接缺陷的修复 ①裂缝：采用MT 或PT 以及其它合适的方法，确定裂纹的长度和走向后，碳刨刨除 裂纹及裂纹两端各50mm 长度，然后补焊。 ②焊缝尺寸不足、凹陷、咬边超标，应补焊。 ③夹渣、气孔、未焊透，用碳刨刨除后，补焊。 ④焊缝过溢或焊瘤，用砂轮打磨或碳刨刨除。 ⑤补焊应采用低氢焊条进行焊接，焊条直径不大于4.0mm，并比焊缝的原预热温度提 高50℃。 （5）焊缝质量要求对不合格构件，焊缝返工的质量保证制度和措施 对不合格品进行有效的控制，防止不合格品非预期使用。制订各阶段产品的验收标准和 检验准则，依据检验文件进行检验或验证，识别不合格品。规定各阶段产品不合格程度 识别标准，即一般不合格或严重不合格。 一般不合格：不合格品未达到规定比例或未造成严重经济损失的不合格。 严重不合格：不合格品达到或超过规定的比例，或造成严重经济损失的不合格。 1）对不合格品的处置： ①返工：对不合格品采取措施，在返工后给以重新检验，确保返工后产品符合规定 的要求。 ②返修：对不合格品采取返修措施，确保返修后使其符合预期使用要求，返修后应 重新检验。 ③降级：虽不满足要求，但仍可以满足其使用要求的不合格品给以降级使用，降级 产品须经有关授权人批准，适用时经顾客批准，同时要向顾客提供产品实际情况。 ④报废：对报废的不合格品经以明显的标识或隔离，防止误用。出现质量问题，应 对事故原因进行分析,定出处理方案，一般质量问题处理由项目总工认可，其它质量事故 处理方案应报设计单位批准。 2）钢结构安装过程中，焊接是最容易出现质量问题的分项，以下是几种常见焊接质 量问题的纠正预防措施。 ①焊缝咬边 产生的主要原因：焊接时电流过大、焊接中焊条角度不当、焊接操作的速度不当、 焊接电弧过长、焊条直径选用不当。 处理对策：咬边深度超过允许偏差的进行补焊。 ②未熔合 产生的主要原因：焊接电流过小、焊接速度过快、坡口形状不当、坡口未清理干净、 焊接区域热量不够。 处理对策：用碳弧气刨、打磨等方式将缺陷清除后进行补焊。 77大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ③裂纹 原因：焊条含氢量过多、在大刚度的焊接部位焊接、收弧过快，产生弧坑引起。 处理对策：将裂纹处及两端各延长50mm 处同时铲除，重焊。 6.8 砌筑工程 6.8.1 砌筑工程简述 ±0.000mm以下采用MU15煤矸石烧结砖，M7.5水泥砂浆砌筑（预拌砂浆）；内墙±0. 000mm以上采用加气混凝土砌块，预拌专用砌筑砂浆、M5.0混合砂浆。 6.8.2 施工机具准备 机械设备一览表 数量（台） 用途 小推车 30 材料运输 翻斗车 10 材料运输 6.8.3 砌筑工艺 基底清理→放线→浇水润湿→导墙浇筑→摆砖→立皮数杆→拉水平线→预拌砂浆运到 施工部位→砌筑墙体→搭设门式脚手架→砌筑墙体→预埋钢筋→设置门、窗过梁→砌筑 墙体→浇筑圈梁→浇筑构造柱→墙顶塞缝（至少14天）→清理施工现场 6.8.4 砌筑要点 1）后砌填充墙(用于高度不超过6m的自承重墙） 后砌填充墙拉结构造： 后砌填充墙应沿框架柱全高设2φ6（墙厚大于240mm时为3φ6）拉结筋，拉结筋沿 全长贯通设置。 2）后砌填充墙中构造柱的构造要求： 在以下部位设置： 填充墙转角处。 当墙长度超过5m或层高的2倍时，应在填充墙中部设置。 当填充墙顶部为自由端时，构造柱间距不应大于4m。 当填充墙端部无主体结构或垂直墙体与之拉结时，端部应设置。 当门窗洞口宽度不小于2.1m时，洞口两侧应设置。 外墙上所有带雨篷的门洞两侧均应设置通高构造柱，且应与雨篷梁可靠拉结。 构造柱截面尺寸不小于墙宽，纵筋2φ12，箍筋2φ12。 3）后砌填充墙中圈梁的构造要求 当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉 78大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 结的，且沿墙全长贯通的圈梁。 圈截面尺寸为墙厚X240mm，纵筋4φ10（当墙厚大于240mm时，纵筋6φ10），箍筋 6@250，当圈梁与门窗洞顶过梁标高相近时，应与过梁合并设置，截面尺寸及配筋取圈梁 与过梁之大值。当圈梁被门窗洞口切断时，圈梁纵筋应锚入洞边构造柱中或与洞边抱框 拉结牢固。 当墙体顶部为自由端时，应在墙体顶部设置一道压顶圈梁。 门窗过梁构造：后砌填充墙门窗洞口顶部应设置钢筋混凝土过梁，过梁可按下面“现 浇钢筋混泥土过梁”图和“过梁选用表”选用。 6.9 脚手架工程 6.9.1 外脚手架的搭设 脚手架采用Ф48钢管，壁厚3mm，其材质应符合《碳素结构钢》(GB700-2006)的相应 规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m(这样的长度一般重25kg以 内，适合人工操作)。用于小横杆的钢管长度为1.2 m左右，以适应脚手架宽的需要。钢 管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。扣件应使用与钢管管径相配合的、 符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。脚手 板木制脚手板，厚度为50mm，宽度为200-250mm,长3～4m,自重不超过0.3kN，且表面具 有防滑构造。 （1）落地双排架从回填土完成后开始搭设，其主要目的作为操作架，搭设时须与上 部结构脚手架搭设同步考虑。 （2）脚手架由垫木、纵横向水平杆、安全栏杆、斜杆、挡脚板、剪刀撑、跳板等组 成。 （3）脚手架的操作层部位满铺钢跳板。 （4）立杆间距1500mm米，大横杆步距1800mm，架体宽度900mm，沿架体纵向每隔6 m加设一道剪刀撑。 （5）钢管外架在每一层与主体结构的钢筋混凝土柱进行可靠拉结。 （6）为施工便利架体搭设马道，方便工程施工，保证施工人员行走与安全。 （7）施工工艺 基础 立杆尽可能支撑在基础筏板上，落地式脚手架直接支承在夯实的地基上时，应认真 处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。 1）脚手架的地基一般要求 ①地基须平整夯实。 ②脚手架的钢管立杆不能直接立于地面上，应加设底座和垫板（或垫木）。垫板 79大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （木）厚度不小于50mm；不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。 ③脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。 2）一般作法 立杆必须落在分层夯实的回填土上。垫木宜采用长1.2～1.5m、宽不小于200mm、厚 50～60mm的木板，垂直于墙面放置或用长4.0m左右的木板平行于墙面放置，在脚手架外 侧挖一浅排水沟排除雨水（如下图）。 扫地杆 扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过 120mm。扫地杆 是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的 不均匀沉降，在扫地杆下部垫塞木板。 架体与建筑物的拉结 1）连墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm。 2）连墙件在每隔一层范围均需布置一排，一般竖向间距为脚手架步高的 2～4倍，不 宜超过4倍，而且绝对值在3～4m范围内。横向间距宜选用立杆纵距的 3～4倍。不宜超 过4倍。且绝对值在4.5～6.0m范围内。 3）连墙件的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有 关。 4）连墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。 5）在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆。 6）刚性连墙杆一般采用如下四种做法： ①连墙杆和预埋件焊接而成。即在现浇混凝土的框架梁、柱上留预埋件，然后用圆 钢或角钢一端与预埋件焊接（如下图）。另一端与连接短管用螺栓连接。连接时要求混 凝土的强度等级不低于15N/mm2。 80大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ②短钢管、扣件与钢筋混凝土柱连接（如下图）。 ③短钢管、扣件与墙体相连接（如下图）。 ④一端与预埋竖向短钢管用直角扣件连接，另一端用直角扣件与立杆连接。（如图 所示） 81大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ⑤连墙杆宜采用梅花形布置。 杆件搭设要求 1）立杆：在竖立杆时，要注意杆件的长短搭配使用。 ①立杆的接头除顶层可采用搭接接头外，其余必须采用对接扣件实行对接头。搭接 时的搭接长度不应小于1m，用不小于三个旋转扣件来扣牢，扣件的外边缘到杆端距离不 小于100mm。 ②立杆接头与相近大横杆的距离不宜大于步高的三分之一。相邻接头的高度应大于 500mm。 ③高层脚手架的立杆采用下双上单时，下部的两根钢管必须用直角扣件与大横杆扣 紧，以保证两根钢管共同工作，不得只扣一根，以避免其自由变形长度加倍增加。 2）大横杆：大横杆的长度不宜小于三跨，且不小于6m。 ①立杆和大横杆必须用直角扣件扣紧，不得遗漏。 ②同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不大于500mm。 ③大横杆最好采用对接扣件连接。如采用搭接连接时，搭接长度不应小于 1m，并用 三个旋转扣件扣牢。 ④大横杆接头与相邻立杆的距离不大于纵跨的五分之一。 ⑤同一水平内的内外两根大横杆的接头和上下相邻的两根大横杆的接头均应相互错 82大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 开，不得出现在同一跨间内。相邻接的水平距离应大于500mm。 3）小横杆 ①小横杆紧贴立杆布置。对于双立杆，则设于双立杆之间。 ②小横杆搭于大横杆上，用直角扣件扣紧，对贴近立杆的小横杆亦可紧固于立杆上。 4）斜杆：纵向支撑的斜杆与地面夹角在45°～60°。 ①斜杆用扣件与脚手架扣紧的连接头两端距脚手架节点（即立杆和横杆的交点）不 大于200mm。除两端扣紧外，中间尚需增加2-4个节点。 ②斜杆的最下面一个连接点距地面不宜大于500mm，以保证脚手 架的稳定。 ③斜杆的接长宜采用对接连接，当采用搭接时，搭接长度不小于 400mm，并用两只旋 转扣件扣牢。 6.9.2 防护架的搭设 结构入口处防护架：外架与防护架分别搭设，防护架所用材质与脚手架材质相同，人 员入口防护架架高3米，宽6米，长6米（从建筑物外边到防护架外边的距离）。立杆间 距1.5米，步距1.5米,每排架设剪刀撑，外排架设扫地杆和斜支撑，防护架上满铺双层 木脚手板，每排架立挂密目安全网。 6.10 防水工程 6.10.1 基面要求 建筑物基面要达到我方的施工要求，即无杂物堆放，无砂子、凸出表面的石子、砂 浆疙瘩、凹陷处及浅水洼等。 6.10.2 施工工艺流程 清理基层→细部节点部位附加层施工→第一次涂刷聚合物水泥防水涂料→第二次涂刷 聚合物水泥防水涂料→第三次涂刷聚合物水泥防水涂料→检查修理→组织验收→页岩实 心砖保护层施工。 6.10.3 施工步骤 1）施工前准备：先对基面清理干净，检查是否干燥（无明水、或用1m2面积的橡胶 板或卷材覆盖基层，2-3小时后基层无水印、橡胶板或卷材无凝结水为合格），如未达到 要求则使用热烘法喷干，方可进行下一个工序施工。阴阳角部位在找平时就作成半径 50mm小圆角。 2） 将聚合物水泥基涂料与水泥按1：1.5（重量比）的比例将水泥慢慢加入液料容 器中，用电动搅拌器搅拌，搅拌时间约5分钟，搅拌要均匀细腻，不含团粒状的混合物。 3）对阴阳角，后浇带等薄弱部位立面及平面各300mm范围内应作防水加强层，采用 83大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 增加该处涂料防水层厚度。 4）加强部增加防水层，同层相邻搭接宽度大于100mm，上下层接缝错开1/3 幅宽。 5）涂刷第一道涂膜：在前一道底胶层固化并干燥后，应先检查有部位没有涂刮到位， 如没有，即可涂刷第一层涂膜；如有，则应补刷涂膜，然后进行第一层涂膜施工。 涂刮第一层涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，单层控制 在0.4∽0.5mm之间。 6）涂刮第二道涂膜：第一道涂膜固化后(手摸防水层不粘手)，即可在其上均匀地涂 刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，厚度控制在0.5∽0.6mm之间。 7）涂刮第三道涂膜：方法同第二道，但刮方向应与第二道的涂刮方向相垂直，厚度 控制在0.5∽0.6mm之间。最后总体厚度的最小厚度不小于1.4mm，平均厚度不小于1.5mm 8）每遍涂刷时交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为30～50mm。 9）涂料防水层的施工缝(甩槎)应注意保护，搭接缝宽度应大于100mm，接涂前应将 其甩茬表面处理干净。 10）涂膜干燥时间：根据福建的气候，应在8小时以内。做保护层施工时注意不要让 硬物碰损防水涂膜，以免影响整体防水效果。若有碰损，即通知防水施工人员进行修补 后，再继续下道防水层的施工。 11）未取出用完的涂料存放在容器中并密封严实，存放于阴凉通风处，严禁烟火。 12）场地上工具及材料收放整理，并要求甲方对施工部位进行验收. 6.11 装饰装修工程 6.11.1 地面工程 施工流程： 准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺地面砖→灌缝、擦缝 施工前应先进行基底处理，要求其表面应粗糙、洁净和湿润，并不得有积水现象。 在铺贴前，对砖规格尺寸、外观质量、色泽等要进行预选，预先湿润后晒干待用。 铺贴使用干硬性水泥砂浆，面砖应紧密、坚实、砂浆要饱满。严格控制面层标高。 面砖的缝隙宽度：当紧密铺贴是不宜大于1mm，当虚缝铺贴时一般为5—10mm。 大面积施工时，采取分段顺序铺贴，按标准拉线镶贴，并随时作好各道工序的检查和 复验工作，以保证铺贴质量。面层铺贴完成24小时内，根据各类砖面层的要求，分别进 行擦缝、勾缝或压缝工作。缝的深度宜为砖厚度的1/3，擦缝和勾缝应采用同品种、同标 号、同颜色的水泥。同时应随做即清理面层的水泥，并作好面层的养护和保护工作。 6.11.2 抹灰工程 施工工艺流程： 84大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 施工控制要点： 抹灰前基层表面的灰尘、污垢、碱膜等物均应仔细清理干净，并浇水润湿墙面，将砖 缝中的尘土冲掉。 根据结构图、建筑图及墙面抹灰做法确定抹灰面层与建筑轴线的位置关系，并弹出抹 灰完成面线及控制线。 确定墙面抹灰高度：无吊顶房间，抹灰至砌筑墙顶；有吊顶房间抹灰至吊顶上口 150mm。 根据弹好的基准线，分别在门口、墙面等处吊垂直，套方。 做灰饼：先在墙的上角两侧各做一个标准灰饼（厚度根据墙面完成线确定）然后根据 这两个灰饼用线锤挂垂直做墙面下角两个标准灰饼（位置一般在踢脚线上口），厚度以 垂直为准，再用钉子钉在左右灰饼附近墙缝里，栓上小线挂好通线，并根据小线位置每 隔1.5m左右加做标准灰饼。 抹底层灰：在两条水平冲筋间用力抹上底灰，底灰分两遍成活，头遍用木抹子压实搓 毛，待有5～6成干时抹第二遍，终凝后洒水养护。 墙面、柱面及门洞口的阳角用1:3水泥砂浆抹出护角，每侧宽度大于50mm。 墙面阳角抹灰时，先将靠尺在墙角的一面用线锤找方吊直，然后在墙角的另一面顺靠 尺抹上砂浆，砂浆稍干后用捋角器和水泥砂浆捋出小圆角。 待底层砂浆达到强度后，进行中层抹灰,用刮杠横竖刮平找直并用木抹子搓毛，终凝 后洒水养护。 待中抹砂浆达到六、七成干后进行面层抹灰，压光遍数不得少于2次，厚度为7mm。 抹灰应注意接槎，应从阴角处开始，用铁抹子压实赶光，阴阳角处用阴阳角抹子抹光， 并用毛刷蘸水将门窗圆角等处处理干净。终凝后洒水养护，养护7天。养护视气温而定， 每天1～2次。 抹灰的工艺流程按“先上后下”的原则进行，以便减少污染，保护成品。 85大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 在砌体与混凝土结构墙体交接处的基层表面应先铺钉钢板网，并绷紧牢固后方可进行 施工抹灰；钢板网与各类基层搭接宽度不应小于100mm。 每遍抹灰厚度为5—7mm，不要太厚以免粘接不牢空鼓；抹灰时要保证周围的温度以 及不能有穿堂风，在抹完灰后组织专门的养护小组，进行至少14天的养护，避免表面出 现空鼓和裂缝。 质量要求： 抹灰面层不得有裂缝、空鼓等缺陷。 表面光滑、洁净，接槎平整、无缺楞掉角 6.11.3 吊顶工程 1、装饰石膏板 操作工艺： 工艺流程：弹线→固定吊杆→安装与调平龙骨→安装饰面板→细部调整与处理 弹线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也适当 抄几个点），弹出水准线（水准线距地面一般1000mm），从水准线量至吊顶设计高度加 上20mm（两层石膏板的厚度），用粉线沿墙（柱）弹出水准线，既为吊顶次龙骨的下皮 线。同时，按吊顶平面图，在混凝土顶板弹出的位置。 固定吊杆：采用膨胀锚栓固定吊杆挂件，采用φ8的吊杆。吊杆攻丝与内膨胀锚栓连 接，吊杆方向错开，避免主龙骨向一边倾倒。遇有吊杆预定位置有风管或其障碍物，在 风管和障碍物两侧增设2根φ8吊杆。 安装边龙骨：边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把U型镀 锌轻钢条用自攻螺丝固定在墙边木绡上（木绡需做防腐处理）间距应不大于吊顶次龙骨 的间距。 安装主龙骨：主龙骨应吊挂在吊杆上，主龙骨间距800~900mm，主龙骨为轻钢龙骨 UC50中龙骨主龙骨应平行房间长向安装。主龙骨的悬臂段不大于300mm,否则增加吊杆。 主龙骨的接长应采用对接，相邻的对接接头要相互错开。主龙骨挂好后应基本调平。 石膏挂板：龙骨固定应按设计要求弹线，固定首先采用自攻螺丝固定在木绡上，待挂 板安装到位后采用膨胀螺丝加主吊件加固，加固间距900mm内两端不得大于300mm，木工 板必须做防火处理。 安装次龙骨：次龙骨应紧贴主龙骨安装。次龙骨间距300mm。并做好灯具、风口等需 开孔安装物的规避工作。 校正：龙骨安装完，检查校平，起拱高度更具跨度控制；调平后紧锁主吊挂螺母。 安装石膏板：第一层石膏板安装横向接缝应错开；接缝不得在洞口的直角出，隔墙两 面的接缝不得在同一龙骨上；第二层石膏板应与第一层石膏板安装错位，拐角线应采 取"L"型或"T"型处理，防止拐角开裂。单层石膏板用5*25的自攻螺丝、双层石膏板用 86大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 5*35自攻螺丝固定，间距150—170mm，顶头沉入纸面0.5—1mm，距边缘10—15mm；钉子 应先从石膏板的中间开始安装，依次向四周。 2、铝扣板吊顶 操作工艺 1）工艺流程 测量放线 → 安装吊杆 → 安装边龙骨及主龙骨 → 安装次龙骨 → 安装配套龙骨 → 安装铝合方格板 → 安装收口条 → 调整 2）测量放线 依据室内标高控制线，在房间内四周墙上量测出吊顶标高控制点（墙体较长时，间距 3～5m设一控制点），然后用粉线沿墙上弹出吊顶标高控制线。 划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划 龙骨分档线。 3）安装吊杆 按吊顶标高控制线和主、次龙骨的规格、连接方式，确定吊杆下端头的标高。按主龙 骨位置及吊杆设计间距均匀布置。遇较大设备或通风管道处，吊杆间距大于1200mm时， 采用型钢扁担来满足吊杆间距（见图3.3）。 4）安装边龙骨及主龙骨 边龙骨应按大样图的要求和弹好的吊顶标高控制线进行安装。安装时把边龙骨用水泥 钉或螺钉固定在已预埋好的木砖上（木砖需经防腐处理）。固定在混凝土墙（柱）上时， 可直接用水泥钉固定。固定点间距应不大于吊顶次龙骨的间距，一般为 300～600mm， 以防止发生变形。 根据在四周墙面上弹出的顶棚标高控制线、主龙骨位置线和大样图安装主龙骨。先在 主龙骨上装好吊挂件，再装好吊杆上的锁紧螺母，使主龙骨上的吊挂件穿过吊杆锚栓， 拧上调平螺母后进行调直、调平，最后将锁紧螺母拧紧，见图3.4.2示意。主龙骨需要接 长时，必须使用主龙骨专用连接件进行连接。每段主龙骨上的吊挂点不得少于2处，相邻 两根主龙骨的接头要相互错开，不得放在同一吊杆档内。 87大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 图3.4.2 5）安装次龙骨 采用配套龙骨。 根据房间实际尺寸进行预排、翻样，确定次龙骨分档尺寸。若与已绘制的大样图有矛 盾时，应按房间实际尺寸对大样图进行核对修订。 根据配套龙骨分档尺寸，在主龙骨上安装配套龙骨吊挂件。 按照设计及规范要求，将配套龙骨通过专用吊挂件安装在主龙骨上。间距应符合大样 图和饰面板材的规格。 配套龙骨安装完后，应拉通线进行一次整体调平、调直，并注意调好起拱度，起拱高 度为房间跨度的3‰。 6）安装罩面板 在配套龙骨安装完，经检查符合要求后，即可开始安装饰面板。安装时从每一跨的中 间开始装第一块，将饰面板卡在配套龙骨的卡槽中，并轻轻用力挤紧卡牢，接着依次安 装两边的条板。安装的时候一定要小心，以免将条板的漆面刮掉。边安装边将面层调平 整，将缝隙调匀、调直。 饰面板上的灯具、烟感探头、喷淋头等设备宜放在板块的中心位置。风口、检修口尺 寸应与饰面板规格配套，布置合理、美观，与饰面板交接处严密、吻合。 7）调整 饰面板安装完后，应纵、横挂通线，统一调整板面的平整度。 3、矿棉板吊顶 1）施工工艺 基层清理 弹线 安装吊筋 安装主龙骨 机电系统工程完毕 安装次龙骨 隐蔽检查 88大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 试水、打压完毕 安装矿棉板 成品保护 分项验收 2） 施工方法 （1）弹线：根据事先从标高点引出的标高弹出50cm控制线，并依据弹出的控制线确 定各房间吊顶设计标高的标准线。在墙上划出龙骨的分档控制点，一般距离 900-1200mm 左右。 （2）安装吊筋：根据施工大样图纸要求确定吊筋的位置，安装吊筋预埋件（角铁） 前，刷防锈漆。吊杆采用直径为 Φ8的通丝镀锌吊筋，吊点间距 900-1200mm。安装时上 端与预埋件焊接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mm。 （3）安装主龙骨：吊顶主龙骨间距为小于 1200mm。安装主龙骨时，应将主龙骨吊挂 件连接在主龙骨上，拧紧螺丝，并根据设计要求吊顶起拱 ，起拱高度约为短跨的1/200， 并且安装的主龙骨接长应错开，在接头处增加吊点，随时检查龙骨的平整度。当遇到通 风管道较大超过龙骨最大间距要求时，必须采用 30*3以上的角钢做龙骨骨架，并且不能 将骨架与通风管道等设备工程接触。 （4）安装次龙骨：按照面板的不同安装方式和规格，次龙骨分为T形和C形两种， 次龙骨间距为 600mm，将次龙骨通过挂件吊挂在大龙骨上，在与主龙骨平行方向安装 600mm的横撑龙骨，间距为600mm。采用搁置法和企口法安装时次龙骨为T形。 （5）安装边龙骨：采用L型边龙骨，与墙体用塑料胀管或自攻螺钉固定，固定间距 200mm。安装边龙骨前墙面应用腻子找平，可以避免将来墙面刮腻子时污染和不易找平 （6）安装“T”龙骨：龙骨安装时，在灯具和风口位置的周边加设“T”型加强龙骨。 （7）隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后 方可进入下道工序。 （8）安装矿棉板：矿棉板规格、厚度根据设计要求确定，一般为 600*600*15。安装 时操作工人须戴白手套，以防止污染。 ①搁置法安装（明龙骨）：搁置法与铝合金 T形龙骨配合使用，将矿棉板斜成45° 放置在次龙骨搭成的框内，板搭在龙骨的肢上即可。 ②企口法安装（暗龙骨）：将矿棉板加工成暗缝的形式，龙骨的两条肢插入暗缝内， 不用钉，也不用胶，靠两条肢板担住。注意接茬处要平整光滑。 ③钉固定法安装：采用自攻螺丝固定矿棉板的四边，并要求钉的间距为200~300mm， 钉帽进入面板1~2mm。 罩面板顶棚如果设计有压条，待面板安装后，经调整位置，使拉缝均匀，对缝平正， 进行压条位置弹线后，安装固定方法采用自攻螺丝或采用胶粘法粘贴。 乳胶漆顶棚 施工工艺 89大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 清理基层---局部刮腻子、修补阴阳角、顶拼缝处处理---满刮 2 遍腻子--砂纸磨 光---涂饰底层乳胶漆--复补腻子、磨平---涂饰面层乳胶漆涂料两遍 基层处理： 先将抹灰面的浮尘、灰尘、沾灰等清理干净，局部用腻子修理平整。 满刮腻子: 刮腻子遍数可由墙面平整度决定，一般情况下为3遍，第一遍用刮板竖向满刮，一刮 板紧接着一刮板，接头不得留槎，每刮一刮板最后收头要干净利索，不得有刮痕。干燥 后用砂纸将浮腻子及斑痕磨平磨光，再将墙面清扫干净，第二遍用胶皮刮板竖向满刮， 所用材料及方法同第一遍腻子，干燥后砂纸磨平磨光清扫干净。注每在一房间刮腻子时， 先刮相对应的两面墙，待此两面墙干后再刮剩余对应的两面墙，此做法为了保证阴角处 理方便，易于定型。 涂刷乳胶漆： 手刷乳胶漆使用排笔，排笔先用清水泡湿，清理脱落的笔毛后再使用；第一遍涂料漆 应加水稀释后涂刷，应先上后下，一排笔一排笔的顺刷，后一排笔必须紧接前一排笔， 不得漏刷，涂刷时排笔粘的涂料不要太多，第二遍涂刷时应比第一遍少加水，以增加涂 料稠度提高漆膜遮盖力漆膜未干时，不要用手清理墙面的排笔毛，应等干燥后用细砂纸 打磨掉，无论涂刷几遍，最后一遍应上下顺刷，从墙的一端开始向另一端涂刷，接头部 分要接茬涂刷，相互衔接，排笔要理顺，刷纹不能太大，涂刷时应连续迅速操作，一次 刷完，中间不能停歇。 滚涂是使用涂料辘进行涂饰，其技术要领：将涂料搅拌均匀，粘稠度调至适合施工后， 倒入平漆盘中一部分，将辘筒在盘中蘸取涂料，均匀适量的附于辘筒上，墙面涂饰时， 先使毛辘筒按压式上下移动，将涂料大致抹在墙上，然后按住辘筒，使之贴紧墙面，上 下左右平稳的来回滚动，使涂料均匀展开，最后用辘筒按一个方向满滚涂一次，滚涂至 接茬部位时，应使用不沾涂料的空碾子辊压一遍，以免接茬部位不匀而漏出明显痕迹。 6.12 设备吊装运输 1)需要吊装的设备清单 本工程所需要吊装的设备主要有鼓风机等。 本工程设备吊装运输方案的选择侧重点是安全、可靠、快速、经济的原则。 2)设备吊装技术措施 （1）设备吊装安装流程 3)吊装组织布署 90大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （1）吊装作业人员配置及职能 按照吊装设备数量及进场时间考虑，配置一套吊装班组。 吊装作业人员 人员数量 工作职能 按照批准的施工方案将吊装作业任务分解，并落实责任人。安 设备工程师 1 排进行人、机、料及作业面清理准备工作，并落实安全技术交 底工作，并作为现场吊装的监督人。 现场安全情况检查及确认，对安全隐患进行及时更改和纠正， 安全员 1 对上岗人员的证件进行检查。 负责检查设备起吊固定情况，具体指挥设备试吊工作，确认各 起重工 2 项施工安全可靠后，指挥吊车司机进行吊装工作。 机械操作工 1 负责卷扬机、倒链、起道机等起重设备的操作。 主要负责设备的安装、固定，设备运输路线的清理工作及道 技工 2 木、滚杠钢轨的辅设等工作。 力工 4 协助其他人员进行工具搬运，地锚安装等工作。 （2）吊装准备工作 序号 检查项目 检查内容 检查人 业主代表 设备型号、规格尺寸是否与设计图纸相符，设备外观有无 监理工程师 1 设备开箱检验 损伤、锈蚀，对照设备清单核实附件，文件资料是否完整 机电工程师 齐全。 供货单位人员 汽车吊、卷扬机、起道机等设备及钢丝绳、卸扣等索具外 设备工程师 2 施工起重机具 观完好无破损，保护装置性能良好。 安全员 地脚螺栓的设置应符合工程设计要求； 设备基础(混凝土)强度应达到75%以上，养护期超过15 监理工程师 3 设备基础 天； 结构工程师 设备基础表面抄平、压光，设备基础外型尺寸及平整度偏 机电工程师 差不超过设计文件要求。 临时锚点、起 锚点、起重梁固定牢固，安全措施可靠，必要时进行拉力 设备工程师 4 重梁 试验。 安全员 没有阻碍运输车辆顺利通行的环节，保证车辆安全顺利进 5 场内运输道路 安全员 出。 6 吊装作业场地 应坚实平整，无杂物，无障碍物，无闲杂人员。 安全员 7 施工电源 电源供给稳定，供电线路可靠。 安全员 8 天气预报情况 检查天气情况即风力、雨或雪的级别。 安全员 （3）吊装运输机具表 序号 机具名称 规格、型号 数量 单位 备注 1 汽车吊 25吨 1 台 卸车、吊装 2 汽车吊 16吨 1 台 卸车、吊装 3 叉车 5吨 1 台 水平运输 91大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 机具名称 规格、型号 数量 单位 备注 4 叉车 3吨 2 台 水平运输 5 叉车 2吨 2 台 水平运输 6 自移式龙门架 3吨 1 台 水平运输、就位 7 龙门架 2 台 就位 8 卷扬机 5T 1 套 牵引 9 卷扬机 3T 1 台 牵引 10 卷扬机 2T 2 台 牵引 11 倒链 2T 4 套 垂直运输、就位 12 倒链 3T 4 套 牵引 13 倒链 2T 4 套 牵引 14 钢丝绳 Φ24(6×37) 200 米 起升 15 钢丝绳 Φ20(6×37) 200 米 牵引 16 槽钢 10# 30 米 钢排 17 滚杠 Φ89 10 根 牵引 18 卸扣 15T 8 个 起升 19 骑马夹子 Y7-22 16 个 牵引 20 撬杠 4 根 牵引 4)吊装作业安全措施及成品保护措施 （1）吊装作业安全措施 ①起重机安全使用规定 起重机的司机要经过培训，考试合格后，持证上岗。要严格按起重机械安装技术规程 进行操作。同时应了解起重机的构造、性能、传动原理、安全规程等。 要严格遵守各项规章制度，遵章守纪，坚守工作岗位。及时发现起重机的异常情况，并 妥善加以处理。 ②起重机使用前的检查项目 a.各传动机构是否灵活可靠。部件是否完好，螺栓有无松动。 b.钢丝绳有无磨损、断丝、断股，绳卡是否牢靠。 c.散热器中的水、油箱内的油，润滑系统的润滑油等是否符合要求。 d.安全装置是否灵活可靠。 e.轮胎气压是否充足，支腿动作是否良好。 f.空载时进行试运转，正常后方可投入使用。 g.司机操作时，精神要集中，细心观察每个动作，并不得随意离开操作岗位，了解各 机构运转情况，及时处理出现的问题。 92大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 h.起重机进行作业时，要有专人进行指挥，用统一的指挥信号，指挥人员要站在四级 视线范围以内，并应具备较丰富的应变能力。 i.起重机作业场地要有畅通的吊装通道，并与附近的设备、建筑物保持一定的距离， 不得发生碰撞情况。 j.起重机工作时，司机应用手柄开关操作。停机时，不要用安全装置去关闭，也不准 用人体或其他方法转动控制器。要采用正确的关机动作。 k.指挥人员要了解被吊物体的重量。要根据现场的实际情况和起吊要求与司机配合好， 选择合适的吊臂、角度、回转半径和绳索等，有的放矢地进行吊装作业。 l.起重机吊重物时，机身位置要正确、平稳，支腿位置合适牢固，吊重物时不准斜拉 硬拽，严禁不支腿进行吊装作业。同时应尽量避免在倾斜的场地上吊起重物旋转。起重 机停妥后，其支腿应垫实，允许倾斜度不大于3度。 m.起重机在吊勾上挂绳索时，要使吊勾中心和设备重心相一致，如用八字绳交叉挂绳 索时，要有防滑和防倾覆的装置。 n.在起重机作业范围内，非作业人员不准进入，起重臂和重物下方不得站人。起重机 停止作业时，要将重物落位，不准将重物悬在空中，防止发生危险。 o.起重机吊重物时，通常先进行试吊，试吊高度为200mm左右，试吊时间为l0min。 试吊时应检查各系统有无异常情况。开始起吊前，应鸣铃示意，起动要平稳，逐档加速； 对于提升机构每档转换时间为1～2s，运行机构每档转换时间不小于3s；对于大起重量的 设备，可达6～8s。 p.起重机不准进行超负荷作业，在满载和接近满载时，在指挥和操作上，应禁止同时 作两种操作机械动作。对指挥信号有误，有权拒绝进行吊装作业，并提出纠正意见。 q.起重机吊索应保持垂直起吊。吊钩起、落应平稳，在操作中尽量避免紧急刹车或出 现冲击动作。起重机满载时，应控制回转范围，一般要求不宜超过90度。 ③运输机具安全使用 a.吊装前对各机具(如钢丝绳、链式起重机、千斤顶、滑轮、卡环等)进行检查，发现 有缺陷，不符合安全要求的不准使用。 b.起吊用的吊钩、吊环、链条等，要符合标准要求，并不得超负荷使用。 c.起升卷筒的钢丝绳，在任何情况下不得少于3圈。 d.吊重钢丝绳，应垂直地面，不得斜吊。 e.起吊用的钢丝绳、链式起重机、吊钩等机具，不得和电气线路交叉、接触，并保持 一定的安全距离。 f.钢丝绳端部应采用插接，并应保证其牢固性。 g.工作中的钢丝绳，不得与其他物体相摩擦，特别是带棱角的金属物体，着地的钢丝 绳应以垫板或滚轮托起。 h.工作中若发现钢丝绳股缝间有大量的油挤出，这是钢丝绳破断的前兆，应立即停吊 93大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 查明原因。 i.使用导向滑轮作水平导向时，底滑轮钩向下挂住绳扣，防止使用中脱钩，垂直悬挂 的导向滑轮要在钩子上绕一圈，避免滑轮移动或绳索走动时，发生滑动。 j.千斤顶要直立使用，不得放倒或倾斜使用。油压千斤顶油缸内不得少于规定的油量。 螺旋千斤顶，螺纹磨损率不得超过2％。 ④人员吊装安全操作 a.操作人员在作业前，要明确任务，并制定可靠的安全技术措施，项目管理人员要经 常督促检查，发现问题要及时、妥善加以解决。 b.施工人员要服从统一指挥和调配，要分工明确，坚守岗位，尽职尽责，保证吊装工 作的顺利进行。 c.作业区要有警戒标志，非作业人员不得进入作业区。 d.起吊工作要作到六不吊：指挥信号或手势不明确不吊，重量和重心不清不吊，超过 额定负荷不吊，工作视线不清不吊，挂钩方法不对不吊。 e.设备起吊前，要检查各绑扎点是否可靠，重心是否准确，并应进行试吊。 f.起吊机具受力后，要仔细检查地锚、钢丝绳、卷扬机等变化情况，发现异常现象， 应立即停止起吊工作。 h.布置滚杠人员不得戴手套操作，摆放和调整滚杠时，大拇指在外，其他四指放在滚 杠筒内，以免压伤手指。 i.当重物水平移动时注意转向，角度，尽量减少锤击。在锤击时要查看锤头是否牢固， 前后位置是否有人。 j.使用撬杠时，不准骑在上面，当重物升高后，用坚实垫木垫牢，严禁将手伸人重物 底面。 （2）成品保护措施 ①对设备的保护措施 a.机组安装须在土建工程已完工，包括墙面粉刷、地面工程完工情况下进行。 b.机组吊装一定要使用机身上吊装用吊耳，避免吊装绳索触碰机体。 c.小型设备将考虑带包装运输。 d.吊装设备时，固定钢丝绳与设备接触面应采用软质材料填充，确保设备不受钢丝绳 挤压而造成设备损坏，特别是配电盘、仪表盘、连接阀门、管口等。 e.设备运输过程中，应考虑对设备边角、易损件特殊保护，配件应单独存放。 f.就位后机组用苫布整体封盖，以防外表灰尘及零部件损坏。 ②对周围建筑结构的保护措施 a.机组拖运时要注意对其他专业的成品保护，应对结构中的周边柱子、墙面使用钢板 条包裹。 b.严禁直接在地面上进行拖动作业，损坏结构地面。 94大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 c.不可在吊装作业中使结构负荷超载，损害结构力学性能。 d.严禁将杂物放置在屋面防水面层上，损坏屋面防水。 6.13 设备安装工程 6.13.1 格栅 （1）格栅安装流程 基础验收→基础放线→格栅安装→找正、找平→组装固定就位→二次找正→试运行 （2）格栅安装要点 (1)基础验收：应按照设计图纸、结合格栅的外形尺寸进行检查验收，重点检查渠道 的几何尺寸、侧壁垂直度、渠道底部的标高及水平度。格栅安装的平面位置偏差应小于 ±20mm，标高偏差不大于±20mm，二侧槽的平行度偏差不大于±20mm。 (2)基础放线：按照设备平面位置图放线，在渠道侧壁标注格栅安装角度线，并运用 三角函数进行校验。 (3)格栅安装： 1)将格栅整体吊入渠道内，结合格栅的底部、上部及角度线找正固定格栅。 2)传动装置安装时，应调整传动轴及传动轮的平行度及同轴度偏差范围之内，并调整 传动链的松紧度，防止单机试车时，格栅跑偏或脱轨。 3)钢丝绳牵引格栅除污机格栅框与渠侧壁之间用基础螺栓固定，在格栅底部与渠底、 以及两侧导轨或格栅支撑架与渠侧壁之间均用二次灌浆封实。 (4)试运行 1)设备安装完毕后，在无水条件下，空载运行 2 小时，应传动平稳，无卡位、突跳 现象，过载保护装置动作灵敏可靠。 2)测量电机电流不超过额定值，三相电流平衡，所有轴承及电机温度正常。 3)进行现场负载试验，在最大设计水位条件下，检验除污效果，耙上的垃圾应无回落 井内现象。 6.13.2 螺旋输送机 （1）螺旋输送机安装流程 基础验收→基础放线→螺旋输送机及压榨机安装→找正、找平→试运行 （2）螺旋输送机安装要点 (1)螺旋输送机的初步就位应与格栅除污机卸料口位置对中，与格栅卸料口用防护罩 密闭装配，并检查格栅除污机截取的栅渣是否准确落入输送机的进料斗内。 (2)螺旋输送机的出料应能顺利卸至栅渣箱，不允许有栅渣跑漏现象出现。 (3)螺旋输送机及的纵向水平度偏差应小于 1/1000。定位准确后，机架用膨胀螺栓与 基础紧固。 95大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 (4)螺旋输送机叶片转向应准确。 (5)螺旋输送机废水回流管引至格栅井，冲洗水管路应按要求连接管道，管路的管螺 纹处无渗漏现象发生。 (6)检验与调试 1) 启动传动电机，检查螺旋叶片的转向应准确。 2)空车运行 2h，螺旋输送机应传动平稳，整机无振动及其他异常杂声。 3)测量电机电流不超过额定值，三相电流平衡，所有轴承及电机温度正常。 4)运转时螺旋叶片与衬圈间隙均匀，无卡阻等现象发生。 5)检查格栅截取的栅渣能准确卸入螺旋输送机及压榨机，并由出口至垃圾小车，无垃 圾跑位现象。 6)螺旋输送机内置入垃圾进行负载试验，其电流应正常，物料输送及脱水能力应符合 技术要求。密封罩及盖板处无物料外溢，下部滤后污水应通过管道返至格栅井，管道连 接处无污水渗漏现象。 7)螺旋输送机及压榨机应与格栅除污机实现联动控制。 6.13.3 污水泵 （1）污水泵安装流程 (1)QW 型污水泵安装 基坑清理→开箱检查→放线→垫铁配置→地脚螺栓安装→设备就位安装→校正调整→ 各部位检查→ 试运转。 (2)W型 WL 型污水泵安装 基础验收→开箱检查→放线→垫铁配置→铲麻面→地脚螺栓安装→设备就位安装→校 正调整→基础灌浆→拆装清洗→二次精平→各部位检查→试运转 （2）污水泵安装要点 (1)依据施工图纸，画各台泵的泵座、纵横两个方向中心线。 (2)依据泵座图纸给定的尺寸做地脚螺栓安装模具，保证精确就位。 (3)泵基座以下预留 30mm二次混凝土浇筑高度，泵座安装调平后灌无收缩混凝土。 (4)将泵座上的地脚螺栓装在 30mm 厚钢板模具上，平垫铁固定在模具的下平面，保 证平面位置偏差不大于±10mm，标高偏差不大于±20mm。 (5)经检测后用大于基础标号的细石混凝土进行灌浆，混凝土灌注到模具下平面处。 （6）当混凝土达到设计强度 75%后，拆除模具，将泵座安装就位，用不锈钢板精确 调整到验收标准的水平度（不得超过三块）。 (7)泵座的平面位置、水平度验收，工序验收，合格后，开始浇筑二次混凝土并安装 出水管。出水管必须按设计要求设立牢固的管道支架，泵座不得直接承受外力。 (8)出水管安装完成后，利用其脚手架进行导杆安装，以泵的出水弯头与导杆连接处 96大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 做基准点，分别以 90°垂直的两个方向挂线坠，在导杆的下端点、中间支撑、上端点用 钢板尺测量，调整导杆的垂直度偏差小于 1/1000，全程内偏差不大于 4mm，双导杆，平 行偏差小于 2mm，进行固定。 (9)清理泵腔，手动盘车合格后。将电缆与吊链分别固定在规定位置，用车间内起重 机利用泵体上的吊环进行泵体吊装，使泵沿导杆顺直滑下、就位。调整水泵出水口与泵 座弯头结合处使其对正，结合处用厂家提供橡胶法兰垫密合，适当调整链条的松紧度， 做好试车、交验准备工作。 (10)泵的找正： 驱动机轴与泵轴以联轴器连接时，两个半联轴器的径向位移，端面间隙，轴线倾斜均 应符合设备技术文件的规定。 (11)管道与泵连接时应符合以下规定： 1)管子内部和管端应清洗洁净，清除杂物，密封面和螺纹不应损伤。 2)吸入和输出管道应有各自的支架，泵不得直接承受管道的重量。 3)相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强 行连接。 4)管道与泵连接后，应复验泵的原找正精度，当发现管道连接引起的误差时，应调整 管道。 5)在管道与泵连接后，不应在其上进行焊接和气割；需要时，拆管道或采取必要的措 施，并防止焊渣进入泵内。 6)泵的吸、排出管道的配置应符合设计及规范规定。 6.13.4 潜水搅拌器 1、潜水搅拌器安装流程 熟悉图纸及相关技术文件→基础放线→支架安装找正→卷绕装置就位紧固→搅拌器驱 动装置安装找正调平→搅拌桨和控制系统组装→试运行 2、潜水搅拌器安装要点 (1)潜水搅拌器采用主机、导杆、起吊支架分部安装的形式进行。 (2)水下搅拌器提升导轨上部固定方式可根据实际条件现场确定。 (3)用于潜水电机升降的导杆安装时应保证其垂直度偏差不大于 1/1000mm，与池壁的 位置偏差小于±2mm，检查无偏差后将导杆底部与池底、上部与池壁采用基础螺栓连接固 定。 (4)安装后的搅拌浆叶角度偏差应小于±10°。 (5)起吊支架安装时应保证立柱垂直度偏差小于 1/1000，定位准确后用地脚螺栓与基 础平台连接固定，安装后的起吊支架应能顺利地将主机吊上或放下。 (6)检验与调试 97大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1)潜水搅拌器在无水状况下应短时起动运转，检验搅拌浆叶的转向是否符合要求，运 转时搅拌浆叶有无抖动、卡阻现象发生。 2)潜水搅拌器在有水工况下带负荷连续运行 2 小时，检查传动装置运转应平稳，搅 拌轴及浆叶等无异常抖动现象。 3)测量电机电流不超过额定值，三相电流平衡，电机与轴承温升正常。 4)潜水电机的机械密封良好，湿度检测装置不应动作。 5)负载试验时检测单位容积功率和池底流速，在厂家现场技术指导下，按设备技术文 件规定进行。 安装系统Ⅰ示意图 安装系统Ⅱ、Ⅲ示意图 6.13.5 刮泥机 1、刮泥机安装要点 (1)中心筒的安装：首先找正池中心位置后，将中心筒起吊就位，与池中心重合，同 轴度误差不大于 Φ2mm，对正各基础位置后，用三个调节螺栓调节中心筒基础面标高， 并用水平仪来测量中心筒的水平度，水平度误差不大于 1/1000mm，合格后将地脚螺栓调 整垂直，用膨胀混凝土灌浆固定（调节螺栓不固定）带上螺母，待混凝土固定后拧紧螺 母。将中心泥缸、密封压板等套入中心筒上。 (2)中心支架的安装：将中心支座吊装在中心筒上，调平找正，并保持垂直度，拧紧 螺栓。 (3)端梁及传动装置的安装：将端梁吊放在池壁的顶面上，使其到中心的距离符合图 纸要求。 (4)主梁的安装：由于池径较大，其主梁分成数段，现场用螺栓连接固定。先在池内 主梁连接处竖起脚手架或垫方木与组装主梁垂直。两端分别与中心支座及端梁连接，在 脚手架上调整主梁的提拱度满足设计要求，侧弯度合格后紧固连接螺栓。在主梁分段接 头处用螺栓连接经验收合格后施焊，焊缝高度满足设计图纸要求。 中心支座、主梁、端梁安装固定后，用人力推动主梁，此时滚轮无较大阻力，行走装 置、中心支持转动灵活，调节端梁径向位置使滚轮与其运行轨迹相切，推动主梁检查其 运行轨迹，直至前后两滚轮轨道相重合。 (5) 主梁安装合格后按下列顺序进行附件安装： 98大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1)走道板：将走道板放入主梁槽口内，用螺栓紧固。 2)栏杆：用螺栓将栏杆连接起来，安装在主梁上，也可将栏杆焊接在主梁上。 3)稳流筒：将多片零件围绕池中心柱抱合，安装在混凝土平台下，用螺栓紧固。 4)中心泥缸：将预先套入的中心泥缸用支架固定在主梁底部，使泥缸与中心筒保持同 心，在密封槽内压入石棉盘根，拧紧压盖。 5)排泥槽：将吸泥装置中的槽钢支架固定在排泥槽主梁上，将橡胶板垫在排泥槽与中 心泥缸的接口处和排泥槽分段处，用螺栓固定使排泥槽挂在主梁下并保持平衡，无歪斜 现象。 6)吸泥装置：将橡胶垫片置入排泥管法兰和排泥槽法兰之间，拧紧螺栓，将排泥管穿 入下法兰校正好垂直度后，将扁平壮大吸嘴与法兰之间加垫片连接到位，调整吸嘴底至 池底间距 20mm 后，将排泥管与下法兰焊固。 7)泥量调节阀：安装时对活动部件要涂润滑脂，安装确保启闭灵活。 8)浮渣收接板：将浮渣板支架安装在槽钢支架上，在安装刮泥板时按标高要求调整好 后用螺栓固定。 9)出水堰板及障板：将其按图纸要求与池壁用膨胀螺栓固定，将堰口调在同一杆高上。 三角堰槽安装绝对水平，误差不超过设计允许范围。 10)集渣斗：集渣斗的底部与预埋管连接，支架与池壁用膨胀螺栓固定，焊接牢固。 集渣斗应水平放置并保证其标高尺寸（高出液面 30～50mm）。当集渣斗带有浮渣冲洗阀 时，安装时应注意冲洗阀开关能够在拔杆触动下准确动作（拔杆连接在端梁上）。 11)浮渣收集耙：收集耙与主梁连接，调节其高度使其紧贴集渣斗运行。 6.13.6 污泥脱水机 1、污泥脱水机安装要点 (1)脱水机基础 每台脱水机基础有 4 块预埋钢板，在浇筑二次混凝土之前将每块预埋钢板点焊在 四根预埋钢筋上用时用水平仪和框架水平将预埋钢板（顶面机加工找平）调平，并使其 顶面高程误差不超过 1mm，将预埋钢板与钢筋焊牢，然后浇筑二次混凝土。待混凝土达 到设计标号后复核预埋钢板的高程和水平度。合格后准备脱水机就位。 (2)设备搬运、就位 根据脱水机房的平面尺寸和脱水机的平面布置在脱水机基础上放出脱水机的安装轴线。 在大门外搭设方木平台，用20#槽钢通接至脱水机房内，利用脱水机房内的电动悬挂起重 机和电动葫芦将脱水机按安装方向吊装基础上，拆掉包装，与预埋钢板焊接固定。 (3) 检验 1)各类设备安装完毕后，应进行全面检查，全部合格后可无负荷运行。 2)试运行前如果设备需要解体检查，应按照设备技术文件的规定，先进行解体，各 99大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 部位检查，最后向各润滑点加入润滑油脂。 3)各类设备无负荷运行不得少于规定时间，正常运转后，调整至工作压力下，电动 机电流不得超出额定值。如无异常现象，将脱水机调整到最小负荷，继续运转到规定时 间为止。 6.13.7 污泥烘干机 1、污泥烘干机安装要点 (1)根底划线 首先埋设中心标板、基准点，确定两头中心基准，画出根柢纵向中心线，画出各档 横向中心线，以及传动装配轴向中心线。当出现一个部件或其他部件或分地脚预留孔位 置发生移动，可以考虑在允许的范围，适当移动中心线位置，以促成预留孔进入位置坐 标。调整后的各档中心点，必需在一条纵向中心线上，横向中心线必需垂直于纵向中心 线，横向中心线的纵向距离必需与实测的各档中心距相匹配。 (2)设置垫板 确定垫板的合理结构，垫板应接近地脚螺栓和摆设在载荷的重心位置上，以防垫板 受力不均。每组垫板数目不得跨越 5 块，较厚的垫板放上、下，薄的放中心，最下面的 垫板与根柢应有富余的距离，以根柢干戈密实，放置平稳，不得有空角晃悠现象，而且 保证垫板上下在纵的标的目的斜度与根柢类似， 横的标的目的上要根柢水平。 (3)机座划线 操纵光学经纬仪、激光准直仪或精度较差的拉线法，进行托轮底座横向找平找正， 纵向找斜度一再数次，直至坐标位置、横向水平、纵向斜度到达要求为准。再进行前后 两托轮底座总体互位找正。前后底座纵向中心线必需在同一直线上，短处小 0.5mm 以上 调整可借助底座两头的调剂螺栓配合进行。 (4)装配地脚螺栓 调整好螺栓吐露长度，即可进行预埋孔二次浇注。烘干机浇注时确保托轮底座不得 出现任何位移与变换。调整各托轮至切确位置，要保证每组托轮至纵向中心线距离相等， 托轮轴中心线平行于纵向中心线，其平行度误差小于 0.1mm/m。调整后托轮底座上的挡 轮装配切确位置，使挡轮轴心线与纵向中心线重合。挡轮靠出料端的一只可与轮带斜面 干戈，另一只挡轮与轮带间应有小 10mm 的间隙。装配筒体及传动年夜齿轮。调剂各配 合尺寸的间隙，误差小于 0.2mm,按分段筒体的对接标识表记标帜装配筒体及年夜齿轮， 紧固绞拟订位螺栓及别的联接螺栓。筒体较短时，集体装配好出厂，该工序可省略。起 吊就位。使筒体装配平稳地落到前后托轮上面，若筒体较长较重，集体吊装有坚苦，可 根据现实情形依次分段吊装，但必需拟订具体体例和所需扶助支承架、工具等平安法子。 (5)安置小齿轮组装 根据中心标板更正小齿轮组装切确位置，与年夜齿轮横向中心线误差小于2mm. 调 100大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 整巨细齿轮顶间隙，其齿顶间隙为 0.25 模数（标准齿隙）加上年夜齿轮热膨胀量，应 详尽齿顶间隙在年夜齿轮径向跳动最年夜处丈量与确定。调整巨细齿轮干戈精度，其齿 面干戈印痕沿齿长不小于 70%，沿齿高不小于 40%。直联型传动装配没有小齿轮组装。 (6)安置传动装配 以小齿轮为基准，依次安置减速器与电念头及相联系关连轴器，各传动轴线与纵向 中心线平行，误差小于或即是 0。05%。浇注相关地脚螺栓，浇注历程中同样确保各传动 部件禁绝出现任何位移与变换。 (7)安置收支料装配 分袂安置前落伍出料箱，并节制收支料箱上密封处斜法兰与筒体两头周边间隙平均， 筒体动弹时周边间隙误差小于 10mm。 6.13.8 除臭设备 1、除臭设备安装流程 清理池底→预埋螺栓拉力试验→布气管安装→曝气管安装→附属装置安装→调试 2、除臭设备安装要点 (1)预埋螺栓拉力试验：按规定要求对预埋螺栓进行拉力试验，符合设计规定后进行 曝气管固定支座安装。 (2)调节曝气管池底固定支座的高度：以曝气管支托（管托）为定位点，从池底最高 点开始调节曝气管高低，把支座拧到最低处，然后调节其它所有支座到同一高度。 (3)安装前清洗管膛，对管身和曝气孔进行外观检查，包括外观、孔大小、形状应一 致，无破损、堵塞及其它肉眼可见的缺陷。 (4)曝气管、布气管安装：用水平仪在生物池侧墙上打出布气管安装位置线，用水平 尺和毫米塔尺调整布气管水平度。提起布气管放到管托的下半部上。将曝气管靠近布气 管放到曝气管固定底座上。用布气管固定支座的螺母调节布气管的高度。调整布气管路 整体水平，且与曝气管成直角相联。管路安装时用水平尺和连通管调整所有管道水平。 (5)管道吹洗：每组曝气管安装完毕后，进行管道吹洗。吹洗风速≥20m/s,以管中无 尘土即可。吹洗完后马上把管孔封住，以防杂物进入管内。 (6)下落管安装：用压缩空气清理布气管和下落管中的所有脏物，封住布气管法兰盘 管口，防止脏物掉到布气管中。管道清理完后，把下落管上的法兰盘和布气管法兰盘联 接到一起，紧固法兰盘时，确保布气管不移动。下落管用支托固定到池壁上，不使布气 管和法兰盘受力。下落管顶端用延伸联接套管连接。 (7)附属装置安装：按供货商有关技术文件安装附属装置，保证安装正确，空气流量 计核定准确。 (8)调试 曝气管安装完毕后，进行清水调试。 101大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1)向池内注入清水至穿孔曝气管上沿，然后将曝气管的排水管球阀打开，将曝气管内 的水全部排出。 2)开启鼓风机，检查曝气是否均匀，如有不均及时进行调整，直至曝气均匀。 3)继续注入清水至设计水位，鼓风机房的风量加大，检查曝气是否均匀，如有不均及 时进行调整， 直至曝气均匀。 4)清水调试完成后，将池内水位降至曝气管高度以下，以免对曝气管造成可能的堵塞， 并采取一定的措施，对已安装过的曝气管加以保护。 6.13.9 鼓风机 1、鼓风机安装要点 设备就位后找正应达到下列要求： 检查项目 横中心线 纵中心线 水平度 允许偏差 ±5mm ±5mm 0.2‰ 设备就位后的校正：设备在就位过程中可能产生位移，应进行复查，用千斤顶校正， 达到找正的允许偏差。 (1)按施工图并依据有关建筑物的轴线，边缘线的标高线放出安装基准线。 (2)平面位置安装基准线对基础实际轴线（如无基础时则与厂房墙或柱的实际轴线或 边缘线）距离的允许偏差为±20mm。 (3)设备上定位基础的面、线或点对基准线的平面位置和标高允许偏差，符合下表： 允许偏差 项目 项目 平面位置 标高 1 与其他设备无机械上的联系 ±10 ＋20、－10 2 与其他设备有机械上的联系 ±2 ±1 (4)吊装注意事项 起吊设备使用设备本体上的吊环或者用钢丝绳将设备壳体捆住后进行起吊，不得用设 备外壳上的连接管法兰或人孔。正式起吊前要进行试吊，试吊时防止设备摇晃摆动。 (5)安装注意事项 安装时，设备的连接管及其它开口地方的盲板不能拆掉，以免杂物进入设备内部。设 备安装时，地脚螺栓的不铅垂度不应超过 10／1000；螺母与垫圈间和垫圈与设备底座间 的接触均应良好；拧紧螺母后，螺栓必须露出螺母 1.5～5 个螺距。每一垫铁组应尽量 减少垫铁的块数，一般不超过三块，并少用薄垫铁。放置平垫铁时，最厚的放在下面， 最薄的放在中间，并应将各垫铁相互焊牢，但铸铁垫铁可不焊。 设备找正时用平垫铁粗调，斜垫铁或铜片进行微量校正，找正时基础中心线无论在什 么高度，必须完全一致。 6.13.10 污泥泵 102大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1、污泥泵安装流程 基础验收→开箱检查→放线→垫铁配置→铲麻面→地脚螺栓安装→设备就位安装→校 正调整→基础灌浆→拆装清洗→二次精平→各部位检查→试运转 2、污泥泵安装要点 (1)依据施工图纸，画各台泵的泵座、纵横两个方向中心线。 (2)依据泵座图纸给定的尺寸做地脚螺栓安装模具，保证精确就位。 (3)泵基座以下予留 30mm二次混凝土浇筑高度，泵座安装调平后灌无收缩混凝土。 (4)将泵座上的地脚螺栓装在 30mm 厚钢板模具上，平垫铁固定在模具的下平面，保 证平面位置偏差不大于±10mm，标高偏差不大于±20mm。 (5)经检测后用大于基础标号的细石混凝土进行灌浆，混凝土灌注到模具下平面处。 (6)当混凝土达到设计强度 75%后，拆除模具，将泵座安装就位，用不锈钢板精确调 整到验收标准的水平度（不得超过三块）。 (7)泵座的平面位置、水平度验收，工序验收，合格后，开始浇筑二次混凝土并安装 出水管。出水管必须按设计要求设立牢固的管道支架，泵座不得直接承受外力。 (8)出水管安装完成后，利用其脚手架进行导杆安装，以泵的出水弯头与导杆连接处 做基准点，分别以 90°垂直的两个方向挂线坠，在导杆的下端点、中间支撑、上端点用 钢板尺测量，调整导杆的垂直度偏差小于 1/1000，全程内偏差不大于 4mm，双导杆，平 行偏差小于 2mm，进行固定。 (9)清理泵腔，手动盘车合格后。将电缆与吊链分别固定在规定位置，用车间内起重 机利用泵体上的吊环进行泵体吊装，使泵沿导杆顺直滑下、就位。调整水泵出水口与泵 座弯头结合处使其对正，结合处用厂家提供橡胶法兰垫密合，适当调整链条的松紧度， 做好试车、交验准备工作。 (10)泵的找正：驱动机轴与泵轴以联轴器连接时，两个半联轴器的径向位移，端面间 隙，轴线倾斜均应符合设备技术文件的规定。 (11)管道与泵连接时应符合以下规定： 1)管子内部和管端应清洗洁净，清除杂物，密封面和螺纹不应损伤。 2)吸入和输出管道应有各自的支架，泵不得直接承受管道的重量。 3)相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强 行连接。 4)管道与泵连接后，应复验泵的原找正精度，当发现管道连接引起的误差时，应调整 管道。 5)在管道与泵连接后，不应在其上进行焊接和气割；需要时，应拆管道或采取必要措 施，并防止焊渣进入泵内。 6)泵的吸、排出管道的配置应符合设计及规范规定。 103大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6.13.11 曝气器 1、曝气器安装流程 基础复验→定位放线→材料检验→曝气主干管安装找平→曝气主干管压缩空气吹扫→ 气密试验→曝气管安装精平→曝气头安装精平→曝气管注水试漏→曝气头试漏→曝气系 统、曝气均匀度及曝气能力试验 2、曝气器安装要点 (1)依据设计进行放线工作，反复校核对角线偏差及平行度偏差，不得超出工艺设计 的规定值，并应横平竖直。 (2)主管安装：安装平面坐标允差±5mm,其标高应以底部主管中心为准全池内高低差 ≤6mm。 (3)管道空气吹扫在出口处用白布板检测，5min 内无灰尘、油污等杂质为合格。 (4)池内曝气管安装应保证全池内高低差≤6mm。 (5)曝气头安装高低差≤6mm，水平度偏差≤1/1000，曝气头与预留孔间应密封严密， 曝气头安装应牢固，并用塑料布包盖好，防止杂物堵塞。 6.14 工艺管道工程 6.14.1 施工工艺流程 施工准备→材料进场及检验→配合土建预留预埋→管道、管件加工及防腐→管沟 开挖→管道及阀门安装→技术复核→管道实验→防腐、油漆→回填→交工验收 6.14.2 施工准备 (1) 施工前认真熟悉图纸和相应的规范，并进行图纸会审，并做好图纸会审记录，编 制材料进场设计、作业指导书，并对施工班组进行施工技术交底。 (2) 施工前做好充分的焊接准备，做好焊工的选拔、培训工作，保证焊工高水平高质 量地参加施工， 并控制和采用合适的焊接工艺以确保焊接质量。 6.14.3 材料进货检验 (1) 所有进入现场的材料必须具有材质证明书、合格证及使用说明书，并按图 纸设计要求核验材料的规格、型号和数量。 (2) 钢管进场后，进行外观检验，保证无裂纹、夹渣、重皮等缺陷。在制造厂制造的配 件要有公称直径、压力等级、制造厂名称、产品批号等标记。 (3) 阀门的规格、型号与设计相符，外观无缺陷，开关灵活，并按设计要求进行强度 和严密性试验， 合格后方可进行安装。为保证阀门正常工作，所以阀门必须配有必要的 配件或附件，阀门各部位上有生产厂家及规格的浇筑字样和完好无损的铭牌。 (4) 进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、 104大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 名称、材质， 并建立台账，做到帐、物、卡相符，收发手续完整。堆放中有防止管材变 形的措施。塑料管要防止日光曝晒，以免塑料老化。 (5) 管道、管件、阀门在搬运、安装过程中轻拿轻放，禁止扔摔等方式搬运。不锈钢 管道在搬运、贮存及施工中不得同碳素钢管接触，管口要用塑料套封闭，防止杂物进入。 (6) 材料进入现场经自检合格后，填写材料报验单，向业主现场代表报验，经检查合格 后，方可使用。 6.14.4 预留预埋 本工程预留、预埋主要为管道进出各构筑物预埋柔性防水套管、穿构筑物池壁的预 埋管等。 柔性防水套管的制作、安装严格按标准进行，安装前确定好套管的大小、位置、标 高，安装好的套管位置要准确、固定要牢固、管口要平齐。套管与管道之间用沥青麻丝 和防水膏填实封堵。大口径的防水套管，必须用型钢对套管四周进行加固，以免因混凝 土的重力、施工过程中的振捣等因素使埋件移动和倾斜。 此工作需要在浇筑池壁或墙板之前完成，在施工时做好与土建施工的密切配合工作， 并派专人看管， 以防移位，还要加强管理及施工人员责任心，确保预留、预埋的垂直度 及水平度符合设计和规范要求。 6.14.5 除锈防腐 1、防腐埋地管道安装应做好防腐处理层。钢管刷漆前进行除锈，清除表面的灰尘、 污垢、斑锈和焊渣等杂物。 防腐材料满足设计标准，在运输和安装时保护防腐层免遭破坏，如有损坏之处必须进 行修补。焊缝部分未经试压不得做防腐处理。 2、补口和补伤 管子接口处的外防腐在管子敷设完成、接口试验完毕、焊缝检验合格后及土方回填前 进行。 A、补口、补伤处的防腐层结构及所用材料与管体防腐层相同。 B、补口、补伤处清除表面的杂土、焊渣、锈蚀并磨平焊缝，使焊缝表面保持干燥。 C、补口防腐层与管体防腐层的搭接长度不小于 100mm。 6.14.6 碳钢工艺管道焊接 管道安装前，与管道安装有关的土建工程已检验合格，与管道连接的设备找正合格、 固定完毕；必须在管道安装前完成的工序如清冼、内部防腐完毕，内部杂物已清理干净， 管道、管件、阀门已检验合格。 1、管道在使用前，按设计要求核对其规格、材质、型号，卷管煤油渗漏合格，成品管 应有出厂合格材质证明书。对管子外观质量、材质进行抽查，均应达到现行标准。对不合 105大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 格材料应作报废处理。 2、管道配件检查 弯头、三通、大小头、法兰、盲板等，使用前应按设计要求核对其规格、材质、型号， 应具有出厂合格证书及材质证明书。 3、阀门检查 每台阀门都应具有出厂合格证，使用前按设计要求核对其规格、型号。同批阀门应按 10％（至少一台）进行抽查，作强度、严密性试验。 4、管路支架 管路支架制作应符合设计要求，不得有漏焊、裂纹咬肉等缺陷。 支架安装时，首先根据设计或相关规范、标准图要求确定其位置，再根据管道设计标 高、坡度及预埋的支架、管口、套管的标高，拉线划出同一直线上各支架的位置。 支架安装应牢固、平整，保证管子与支架接触良好，不得有间隙。 5、管道安装 金属管道应按规范 GB50268-97 第 4.2 节要求进行安装，并满足下述要求： ①工艺区内管道安装应在工艺设备及支架安装完成之后进行。布管应从工艺设备开始， 按坡度向一个方向顺序进行，以保证管线坡度的正确。法兰、焊缝及其它连接件的设置 应便于检修，并不得紧贴墙壁、楼板或支架。 ②沟渠内多层管道安装时，应先铺设底层管道，在底层管道安装完毕、试验合格、防 腐回填之后， 方可进行第二层管道的铺设。 ③管沟内可用三角架进行对口。安装组对管口时，不得用强力对口，不得用加垫等方 法来调整接口间隙、错口。组对质量要求同钢管卷制。 ④埋地管道如有间断，应可靠封闭管口，以免积水、积泥。埋地管道在回填之前应作 好隐蔽记录， 画出管线埋地位置图，并经项目监理签证。 ⑤管道基础、基槽开挖、回填及管道穿越构（建）筑物应符合《给水排水管道工程施 工及验收规范》的要求。 ⑥管道下沟前应先检查管沟，管标高、直线长度及垫层是否符合设计及相关规范的要 求。 ⑦管道安装时，要防止破损，吊装用钢绳上应加橡皮软管保护管道。严禁将管直接抛 入管沟，下管时应缓慢放入管沟。运管时，车上安垫枕木，并绑扎牢实。钢管防护层若 破损，要作修复处理。 6、坐标及标高 室外架空敷设、地沟铺设允许偏差 15mm； 室外埋地敷设允许偏差 25mm； 室内架空敷设允许偏差 10mm； 室内地沟敷设允许偏差 15mm； 7、水平管弯曲 D≤100，允许偏差 1/1000（最大为 20mm）； D＞100，允许偏差 1.5/1000（最大为 106大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 20mm）；立管垂直度允许偏差 2/1000（最大为 15mm）； 8．成排管段： 在同一平面上允许偏差 5mm； 间距允许偏差+5mm； 6.15 电气仪表工程 6.15.1 仪表安装概述 1、仪表安装的有关规定 （1）一般规定 仪表应安装在光线充足、操作维修方便的地方，尽可能避免高温、潮湿、强腐蚀、强电 磁以及温度变化比较剧烈、搬运物品比较频繁的场所。 安装仪表时，不能使其承受外来机械应力。可以给每个仪表加装固定装置。 仪表安装材料必须严格按设计图纸使用。管件压力等级、垫片型号、螺纹制式等必须仔 细检查、避免出错。 用于指示的仪表，一般距地面 1.2～1.5m 为宜，其它仪表应符合具体要求。 带有接线盒的仪表，应使接线盒口朝下。 需要脱脂的仪表，应先进行脱脂，待脱脂检查合格后，再进行安装。 （2）温度仪表安装的有关规定 在多粉尘的工艺管道上安装的测温元件，应采取防止磨损的保护措施。 热电偶或热电阻安装在易受被测介质强烈冲击的地方以及水平安装时，其插入深度大 于 1m 或温度大于 70℃时，应采取防弯曲措施。 表面温度计的感温面应与被测表面紧密接触、固定牢固。压力式温度计的温包必须浸 入被测介质中，毛细管的敷设应有保护措施，其弯曲半径不应小于 50mm，周围温度变化剧 烈时，在采取隔热措施。 （3）压力仪表安装的有关规定 测量低压的压力表或变送器的安装高度，宜与取压点的高度一致。 就地安装的压力表不应固定在振动较大的工艺设备或管道上。 测量高压的压力表安装在操作岗位附近时，宜距地面 1.8m 以上，或在仪表正面加保 护罩，以免发生事故时，击伤操作人员。 （4）流量仪表安装的有关规定 孔板或喷嘴安装前应进行外观检查，孔板的入口和喷嘴的出口边缘应无毛刺和圆角。 并按现行的国家标准《流量测量装置的设计安装和使用》的规定复验其加工尺寸。另外， 在安装前进行清洗时，不应损伤节流件。 在水平和倾斜的工艺管道上安装的孔板或喷嘴，若有排泄孔时，排泄孔的位置对于液 体介质应在工艺管道的正上方。对于气体及蒸汽介质应在工艺管道的正下方。 转子流量计的安装应呈垂直状态。上游侧直管段的长度不宜小于 5 倍工艺管道内径， 107大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 其前后的工艺管道应固定牢固。靶式流量计的靶中心应在工艺管道的轴线上。 电磁流量计的本体及工艺管道、被测介质均应等电位接地。在垂直的工艺管道上安装 时，被测介质的流向应自下而上，在水平和倾斜的工艺管道上安装时，两个测量电极不应 在工艺管道的正上方和正下方位置。 （5）物位仪表安装的有关规定 用差压力或差压变送器测量液位时，仪表安装高度不应高于下部取压口。 浮筒液位计的安装应使浮筒呈垂直状态，其安装高度宜使仪表量程的 1/2 处为正常液 位。 放射性同位素物位计安装前应制订施工方案，并严格执行，尤其是安装中的安全防护 措施必须符合现行的国家标准《放射防护规定》的规定，安装地点应有明显的警戒标志。 负荷传感器的安装应使传感器呈垂直状态，各个传感器的受力应均匀。如有冲击性负 荷时，应安装缓冲装置。 （6）分析仪表安装的有关规定 分析仪表的预处理装置应单独安装，并宜靠近传感器。 被分析样品的排放管直接与排放总管连接，总管引至室外安全场所，其集液处应有排 放液装置。 6.15.2 取源部件的安装常识 取源部件是指直接安装在主设备或工艺管道上的，供检测仪表安装用的法兰和插座或 为检测仪表提供介质样品的引管。例如，安装测温元件的插座、物位仪表的法兰、取压 时与主设备或工艺管道连接用的短管等。 （1）仪表测点的选择 仪表测点的开孔位置应按设计图纸或制造厂的规定选择。如无具体规定时，可根据工 艺流程图中的测点和设备、管道、阀门等的相对位置，按下列规定进行： 仪表测点的开孔位置应选择在管道的直线段上。因在直线段内，被测介质的流速呈直 线状态， 最能代表被测介质的参数。测孔应避开阀门、弯头、三通、大小头、挡板、人 孔、手孔等对介质流速有影响或会造成泄漏的地方。压力取源部件还应根据工艺管道中 流动的介质不同选择不同的安装角度。如图 6-3-1 所示。 安装取源部件不宜在焊缝及其边缘上开孔及焊接。 108大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 压力测孔与温度测孔在同一管段上时，压力测孔应选择在温度测孔的上游侧。 在高压、合金钢、有色金属的工艺管道和设备上开孔时，应采用机械加工的方法。 取源部件应安装在便于维护和检修的地方。若在高空时，应有便于检修的设施。 （2）取源部件的安装 取源部件的安装步骤如下： 测孔开凿：测孔开凿应在工艺设备和管道正式安装前或封闭前进行，禁止在已冲洗完 毕的设备和管道上开孔。如必须开孔时，应采取必要的补救措施。根据被测介质和参数 的不同，金属壁测孔的开凿一般有机械加工和氧—乙炔焰切割两种方法。 如果取源部件倾斜安装，则需先划好椭圆，其中椭圆长轴 A 与短轴 B 的关系如下： A=KB（当倾斜角度分别为 30°、45°、60°时，K 分别取 2，1.414，1.155） 椭圆测孔的形式如图 6-3-2 所示。 当采用机械开孔获得圆孔后，即可用圆锉或半圆锉按图 6-3-3 所示的形式扩孔，其 倾斜角应符合插座倾斜角的要求。 1）插座焊接：插座的形式、规格、材质必须符合被测介质的压力、温度及其它特性 （如粘度、腐蚀性等）的要求，常用的插座（或短管）如图 6-3-3 所示。 插座焊接前应用砂布和锉将插座坡口及测孔的边缘打磨擦亮，露出金属光泽，并清除 测孔内壁的毛刺及落入管道或设备内的杂物、铁屑。然后再接找正、点焊、复测、施焊 的焊接过程进行焊接。 插座焊接后应采取临时措施将插座封闭，以防异物落入孔内。 二、仪表的法兰安装工艺 109大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1）法兰安装 仪表的法兰安装是指仪表本身带有安装法兰片，安装时，只需将仪表法兰面和设备或 管道上的法兰面，在加上合适的垫片后，用螺栓把紧，并符合有关要求既可。具体操作 方法如下： 首先检查钢法兰结合面是否光滑，有无伤痕和裂纹等缺陷，并对其表面污物予以清理； 然后选择密封垫片，一般情况下，密封垫片的外径应比法兰接合平面的外径或凹槽外 径小 1～ 2mm，其内径应比法兰内径大 2mm 左右，其厚度可以介质压力为依据进行选择。 一般情况下，介质压力大于 4MPa（介质为油时，应是 0.4MPa）时，厚度不小于 1.5mm， 介质压力小于上述规定时，则不应大于2mm。垫片材质的选用如表,6-3-2 所示。 另外，密封垫片外缘及两个平面均应光滑无毛刺，而且清理干净，并在结合面上均匀 地涂上一层涂料。涂料的选择一般是：介质为汽或水的涂机油墨铅粉混合物；介质为油 的涂酒精漆片；低温介质则涂铅油。 将两法兰对好，并把选择好的密封垫片垫入法兰面中间。密封垫圈装入后，应进行找 正，使其中心与法兰中心相吻合。然后穿入经煤油清洗并抹一层机油黑铅粉混合物的螺 栓。再拧上螺母，用扳手按对称方法，逐渐同时拧紧。拧紧后的螺栓应露出螺母. 扣左 110大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 右为宜，其中法兰面必须保持平行，误差不得超过表,6-3-3 所规定的范围。 2）仪表的法兰安装是最常见、最简单的安装方法之一，常见的采用法兰安装的仪表 有温度仪表、物位仪表和流量仪表等。 A、物位仪表的法兰安装 （一）浮球液位控制器 安装浮球液位控制器时，法兰孔的安装方位应保证浮球的升降在同一垂直面上。法兰 与容器之间安装连接管的长度，应保证浮球能在控制范围内自由活动。图 6-3-4 为 UQK 型浮球液位控制器的安装形式。 （二）法兰式差压液位变送器 法兰式差压液位变送器的安装分为单法兰、双法兰和非密闭以及密闭容器中的安装。 其安装方法如图 6-3-5 所示。 （三）电容物位计 电容物位计一般用于测量固体颗粒或粉末状物质，所以宜采用垂直安装或倾斜安装。 111大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 其安装方法如图 6-3-6 所示。 B、温度仪表的法兰安装 根据热电偶的结构不同，有普通热电偶和铠装热电偶两种。前者的偶丝套有耐热绝缘 套管（如瓷珠） 并装在瓷或金属的保护套管内；后者则将偶丝、绝缘材料和金属保护套 管三者组合成一个整体。但是它们的基本结构相同，都是由热电偶元件、保护套管、安 装固定装置、接线盒等部件组成的。普通热电偶和铠装热电偶安装如图 6-3-7 所示。 热电阻的法兰安装与热电偶的法兰安装相似，不另作介绍。 普通热电偶保护套管材料及其使用温度如表 6-3-4 所示，保护套管直径和插入深度对 应表如表 6-3-5 所示。 112大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6.15.3 仪表的螺纹安装工艺 1、螺纹安装 螺纹安装的仪表是指仪表本身具有可按螺纹接头，经加入合适的垫片之后，用扳手将 仪表紧固在取源部件上即可。其操作步骤如下： 检查接头螺纹是否完好，如有污物应予以清除；如丝扣紊乱，还应再用丝锥修一遍。 选择好合适的密封垫片（具体方法参考本章第二节）。如果需要在螺纹处密封，还需 缠绕生料带或石棉绳。缠绕时，应从螺纹端部开始顺螺纹缠在丝扣上。缠绕方向千万不能 搞错，否则在拧紧时， 填料宜松散。 用扳手将仪表拧到取源部件上，并拧到极点。 常见的采用螺纹安装的仪表有压力仪表和温度仪表两种。 2、压力表的螺纹安装 常用的普通压力表安装方法如图 6-3-8 所示。就地安装压力表时，为了使高温介质与 仪表之间有一缓冲冷凝液，应在仪表阀门前加装环形或 U 型管，其弯曲半径不应小于导管 外径的 2.5 倍。具体形状如图 6-3-9 所示。 3、温度仪表的螺纹安装 温度仪表的螺纹安装可分为固定螺纹安装和可动螺纹安装。可动螺纹安装又分为可动 内螺纹和可动外螺纹两种。具体安装方法如图 6-3-10 所示。 固定装置采用活动紧固装置，如压力式温度计、无固定装置的热电偶和热电阻（需另 外加工一套活动装置），其安装形式如图 6-3-11 所示。 113大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 采用此种安装形式只适用于工作压力为常压的情况下，其优点是插入深度可调，但是 测温元件在安装前缠绕石棉绳，由紧固座和紧固螺母压紧石棉绳，以固定测温元件。 温度仪表的保护套管应采用焊接的安装方式，焊接套管可以根据不同的需要采用不同 的插入深度。图 6-3-12 为焊接套管短插的安装方式。 6.15.4 仪表的支柱安装 1、支柱安装 仪表的支柱安装是指仪表本身带有环形夹紧固装置，安装时，只需由环形夹紧固在垂 直或水平安装的管状支架上。管状支架直径一般为 45～60mm，其制作方法如下： 依据仪表安装高度和环形夹的尺寸，选择并截取一段钢管。 根据钢管的稳定性，选择不同面积和厚度的正方形钢板。 使钢管的轴心与钢板的中心垂直，施工时，可用弯尺测量。找正后，先从不同角度用 电焊点上 三、两点，然后再次测量，无误后即可全面焊接。最后在钢板四角按预埋螺 栓或使用的膨胀螺栓直径大小钻孔。 支柱制作好后，即可按规定涂抹油漆，进行防腐施工。 依据设计施工图纸和技术要求选择好安装位置，然后按实际钻孔位置，在混凝土地面 上划出眼位。埋设膨胀螺栓，固定支柱，并用线锤对其垂直度进行测量和调整。 待调整无误后，即可将仪表用环形夹紧固在支柱上，并适当调节高度。 常见采用支柱安装仪表有变送器、气动基地式仪表、压力表和就地差压指示仪表。 2、变送器的支柱安柱 变送器的安装一般采取“大分散、小集中，不设变送器小室”的原则，使其分布在取 源点附近。变送器的安装地点应避开强烈振动源和电磁场，环境温度也应符合说明书的 有关规定。其安装形式如图6-3-13 所示。 114大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3、气动基地式仪表的支柱安装 气动基地式仪表必须垂直安装，根据现场情况和需要，一般均采取现场立柱式安装。 气动基地式仪表的支柱安装形式如图 6-3-14 所示。 4、差压流量计的变柱安装 差压流量计的立柱式安装如图 6-3-15 所示。 差压仪表安装时，应注意以下几点： 差压仪表的正、负压侧的管路不得接错。差压仪表前的导管上应安装三通阀门组，也可 安装由三个针型阀门组成的阀门组。此时，平衡阀应设在两个二次阀门之后，如图 6-3-16 所示。 差压仪表的导管一般应装有排污阀门，且应便于操作和检修。排污阀门下应装有便于监 视排污状况的排污漏斗与排水管、排水管引至地沟。 导管内存有空气时，将会造成误差，因此可在导管高处设置排气容器或阀门。介质粘度 115大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 大、凝固点低或具有侵蚀性时，可在阀门组前装上隔离容器。 多组压力表的支柱安装 多组压力表的支柱安装如图 6-3-17 所示： 6.15.5 仪表的支架安装工艺 仪表的支架安装是指仪表本身具有可固定的眼位或其它装置。因常见的采取支架安装 的仪表有机械量仪表、执行机构和压力表等。 1、机械量仪表的支架安装 机械量仪表中，测量位置的仪表多采用支架安装。 位置仪表一般采取盒形或螺栓形两种主要外形，其安装方法也因此各不相同，如图 6-3-18 所示。 对于螺栓形位置仪表在安装时，应注意不要使其探头伸出超长，以免因操作失误，致 使运动部件运动，撞坏探头。例如气开式（或气关式）调节阀，当试通压缩空气时，阀 门将自动打开（或关闭），造成因开位（或关位）位置仪表探头伸出超长而被运动部件 挤撞碎裂。所以位置仪表在安装时，应使其处于安全距离范围内。其位置确定可等调试 时再进行具体调整。对于图 6-3-18(b）中所示位置开关安装时， 应注意滚轮的方向不 能装反，与挡板碰撞的位置应符合控制要求，并确保能可靠地与挡铁碰撞。 2、执行机构的支架安装 当调节阀或挡板与执行机构分体安装时，执行机构应安装在支架上，其安装方法如图 6-3-19 所示。 116大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3、压力表的支架安装 当压力表与支持点距离超过 600mm 时，应采用支架安装，具体方法如图 6-3-20 所 示。 压力表用支架固定时，应注意以下几点： 仪表导管可在仪表阀门前或阀门后用支架固定，导管中心线应距离墙壁 120～150mm 之间。 在有振动的地点安装支架时，应采用铸铁型压力表支架，因铸铁的减震性能较好。同时， 在支 架与固定墙壁间衬入厚度约 10mm 的胶皮垫，以提高减振性能。 当两块仪表并列安装时，仪表外壳间距离应保持 30～50mm。 压力表的安装高度一般为 1.5m 左右为宜；当测高压介质时，则不宜低于 1.8m 以上。 多组压力表并列安装时，还可以采用图 6-3-21 所示的支架安装方式。 6.15.6 仪表的盘箱架安装工艺 仪表的盘箱架安装是指仪表本身带有固定装置，通过与盘箱架固定装置的配合，实现 盘箱上、架上或盘箱内的安装。安装在盘箱表面的仪表通常有显示仪表、调节仪表等等； 安装在盘箱内的仪表通常有各种变送器，一般均采用仪表保温（保护）箱内安装。安装 在架上的仪表通常有加减器、乘除器、开方器、配电器、信号选择器、信号限制器、信 号隔离器、信号倒相器等。 117大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1、仪表的盘箱上安装 仪表在盘箱上安装时，均采用镶入固定法。即将仪表从盘前安装孔放入，然后从盘后 不用各自特有的固定方式，将仪表固定好。在仪表盘上安装仪表时，应由两个人相互配合， 即一个人在仪表盘前将仪表放入安装孔并夹住仪表，另一个人在盘内找正并固定专用卡子 或支架。仪表在盘箱上常用的固定方法有以下几种： （1）仪表外壳两侧各有两个安装孔，如图 6-3-22（a），带有凸销的安装板分别插入 在仪表两侧的安装口内，用如图 6-3-22（b）的方法拧紧螺丝，就可将仪表固定在盘面上。 固定后，如图 6-3-22（c） 所示。 （2）仪表外壳两侧各有两上带缺口的凹凸部分，在缺口中嵌入附有支撑螺丝的压板， 如图 6-3-23 所示。安装时，拧紧压板上的螺丝，就能将仪表固定在盘面上。 （3）仪表外壳两侧各有一个安装孔，有槽的螺母将带长孔的夹板夹在中间，如图 6- 3-24 所示。拧紧螺丝，就能将仪表固定在盘面上。 （4）仪表外壳两侧和上方各有一个带丝扣的安装孔，用螺丝将带斜孔的安装板固定 在安装孔上，如 图 6-3-25 所示。将安装板沿着螺母移动，待压紧盘面后将螺丝拧紧， 则仪表就固定在盘面上了。 118大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （5）仪表外壳下方带有托架，托架插入仪表外壳下方的安装口中，如图 6-3-26 所 示。拧紧螺丝， 就能将仪表固定住。 （6）盘上固定仪表时，还应注意以下几点： 对于重量和深度都较大的仪表，除使用安装支架固定外，还应在仪表尾部下侧安装支 撑角钢， 如图 6-3-27 所示。 盘上装有仪表时，不得再进行使盘箱产生剧烈振动的工作。 仪表安装完毕，在盘前、盘后均应有标志。盘前可使用专用的标志框，或用长方形塑 料牌刻字 标明用途等。标志框可用螺母固定；塑料牌可用粘结剂固定（如 JC-311 型 胶粘剂，使用时，从 A、B 两组中各取出同等体积的胶并混合均匀，涂于标志牌背面，贴 紧压于盘面，常温下即可固化）。盘后可用万能胶或漆片粘贴直径为¢24mm 左右的白色圆 形纸牌，在纸牌的上半圆内标明设备编号，在下半圆内标明设备型号。 2、仪表的盘箱内安装 对有防冻、防雨要求的变送器，应安装在保温（保护）箱内。多台变送器在同一保温 （保护）箱内安装如图 6-3-28 所示。 多台变送器在盘箱内安装时，应注意以下事项： 119大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 盘内仪表管路在单独排列，并与电气线路保持足够的距离。 仪表管路与仪表连接时，应避免使仪表承受来自仪表管路的机械应力。 盘内的仪表阀门应排列整齐，便于操作和检修。 3、仪表的架上安装 架装仪表上下两侧各有一个安装孔，通常将架装仪表放置好后，用两个螺栓将仪表固 定在架上即可。 6.16 机电安装工程 6.16.1 建筑给水排水系统施工 1）施工总说明 （1）给排水系统施工说明 生活给水管网由市政给水直接供水。市政给水管网供水压力不低于0.6MPa。 （2）工艺流程 （3）质量控制点及控制措施 质量控制点及控制措施表 分项工程 质量控制点 质量控制措施 核对图纸坐标和标高 安装准备 熟悉图纸及相应规范 与设计及时沟通 孔洞预留 位置、标高准确 绘制管道留洞图、洞口检查表 套管类型正确 套管类型根据使用部位进行明确 套管安装 套管水平度、垂直度准确 立管套管管道完成后再固定套管 位置、标高、坡度正确 分系统编制专项施工方案 管道安装 消除管道交叉和矛盾 绘制综合图解决施工交叉问题 管道防腐 除锈、防腐处理彻底 认真检查 根据工艺确定填堵方法 套管调正后固定牢固 填堵孔洞 套管与管道的间隙均匀 与土建协调地面做法 套管出地面高度不一 水压试验 分区分系统打压 编制单项方案 闭水试验 分区分系统 编制单项方案 120大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 分项工程 质量控制点 质量控制措施 设备安装 稳固 编制单项方案 系统冲洗 冲洗彻底 认真检查 通水试验 按要求试压 认真检查 调试 记录好数据 编制单项方案 2）给水系统管道安装 （1）预制加工 预制加工时应根据各系统的特点，在管道安装前进行集中加工预制。施工预制管段的 加工尺寸，应根据现场的实际位置确定。对于管道组合件的外形尺寸偏差应控制在3m内 ±5mm，每增大1m时偏差可增大±2mm，但总偏差不可大于±15mm，同时，组合件的大小 规模应考虑运输和安装的方便，并应留有可调整的活口，对于预制好的组合件应提前做 好防腐，不允许安装完后再进行防腐工作。流程图如下页所示。 根据本工程的特点，按设计图纸画出管道支路、管径、变径，预留管口、阀门位置等 施工草图，然后在实际安装的结构位置做上标记，按标记量出实际尺寸，记录在草图上， 编号，然后再按草图测的尺寸，整批加工，并留出洞整段，则大大减少了现场的安装时 间。 （2）管道系统试压 建筑内部给水系统，一般进行水压试验。试压的目的是检查管道及接口强度，和检查 接口的严密性。建筑内部暗装给水管道应在隐蔽之前作水压试验。 ①试压前应具备的条件 管道系统已经安装完成，并符合设计和规范要求。 支吊架安装完毕。 管道的焊接等工作结束，经检验合格。焊缝及其他应检查的部位未经涂漆和保温。 管道的标高、坡度等经复查合格。试验用的临时加固措施经检查确认安全可靠。 试验用压力表已校验，精度不低于1.5级，表的满刻度值为最大被测压力1.5-2倍。 具有完善的、并经批准的试验方案。 121大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ②试压设备与装置 水压试验设备按所需动力装置分为手摇式试压泵与电动试压泵两种。给水系统较小或 局部给水管道试压，通常选择手摇式试压泵；给水系统较大，通常选择电动试压泵。水 压试验采用的压力表必须校验准确；阀门要启闭灵活，严密性好；保证有可靠的水源。 试验前，应将给水系统上各放水处(即连接水龙头、卫生器具上的配水点)采取临时封 堵措施，系统上的进户管上的阀门应关闭，各立管、支管上阀门打开。在系统上的最高 点装设排气阀(自动排气阀或手动排气阀)，以便试压充水时排气。在系统的最低点设泄 水阀，当试验结束后，便于泄空系统中水。 给水管道试压前，管道接口不得油漆和保温，以便进行外观检查。 给水管道试压装置如右图所示。 ③水压试验压力 给水管道试验压力为0.6MPa。试验时，达到规定压力即停止加压，在10分钟内压力 降不大于0.05MPa，然后将试验压力降至工作压力作外观检查，以不漏为合格。 ④水压试验的方法及步骤 本工程采用分区、分系统进行水压试验。水压试验应有施工单位质量检查人员或技术 人员、建设单位现场代表及有关人员到场，作好对水压试验的详细记录。各方面负责人 签章，并作为技术资料存档。 水压试验的步骤如下： a.将水压试验装置进水管接在自来水管(也可设置水箱或临时水池)上，出水管接入 给水系统上(如上图所示)。试压泵、阀门等附件宜用活接头或法兰连接，便于拆卸。 将1、2、4阀门关闭，打开阀门3和室内给水系统最高点排气阀，试压泵前后的压 力表阀也要打开。当排气阀向外冒水时，立即关闭。然后关闭旁通阀3。 开启试压泵的进出水阀1、2，启动试压泵，向给水系统加压。加压泵加压应分阶段 使压力升高，每达到一个分压阶段，应停止加压对管道进行检查，无问题时才能继续加 压，一般应分2—3次使压力至试验压力。 当压力升至试验压力，停止加压，观测10分钟，压力降不大于0.05MPa；然后将试验 压力降至工作压力在管道、附件等处未发现漏水现象为合格。 试压过程中，发现接口渗漏、管道砂眼、阀门等附件漏水等问题，应作好标记，待系 122大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 统水泄空后，进行维修后继续试压，直至合格。 试压合格后，应将进水管与试压装置断开。开启放水阀4，将系统中水放空。并拆除 试压装置。 管道系统试压记录表 工程名称 管线系统名称 试压日期 年 月 日 设计参数 强度试验 严密性试验 管线编号 材质 介质 压力 温度 介质 压力 鉴定 介质 压力 鉴定 试压情况 说明和结论 试压人员或班组长： 施工单位： 部门负责人： 技术负责人： 质量检查员： 建设单位： 部门负责人： 质量检查员： （3）管道系统冲洗 给水管道系统试压合格后，应分段用水对管道进行冲洗。冲洗用水应为清洁水。 水冲洗的排放管接入可靠的排水井或沟中，并保证排泄畅通和安全，排放管的截面不 小于被冲洗截面的60%。冲洗时，以系统内最大设计流量或不小于1.5m/s的流速进行。 水冲洗连续进行。设计无规定时，则以出口水色和透明度与入口目测一致为合格。 管道冲洗后应将水排尽，需要时可用压缩空气吹干。 管道冲洗合格后，应填写《系统冲洗记录》表。 管道系统冲洗记录表 工程名称 管线系统名称 冲洗日期 年 月 日 冲洗 管线编号 材质 介质 压力 流速 吹洗次数 鉴定 冲洗情况 说明和结论 施工人员或班组长： 施工单位： 部门负责人： 技术负责人： 质量检查员： 123大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 建设单位： 部门负责人： 质量检查员： （4）管道保温 管道保温的具体方法，详见第六章 第三节管道焊接及防腐绝热施工方案。 3）排水系统管道安装 （1）施工工艺 排水管道施工工艺流程图： （2）灌水及压力试验 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具 的上边缘或底层地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道 及接口无渗漏为合格。排水主立管及水平干管管道均应做通球试验。 4）埋地排水管安装 （1）埋地排水管施工工艺 安装前的准备工作--管道预制—干管安装—支管安装—灌水试验 （2）安装期的准备工作 ①认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸， 绘制草图，预制加工。 ② 检查预埋和预留洞是否准确。 ③检查管材、管件及组件等是否符合设计要求和质量标准。 ④ 要安排合理的施工顺序，避免工种交叉作业的干扰影响施工 （3）干管安装 ①首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐 标、标高、坡向、坡度开挖槽沟并夯实。按设计图纸上的管道布置，确定标高并放线， 经复核无误后，检查并贯通各预留孔洞。 ②各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各部位管径长度 尺寸、管道编号。按加工大样图，进行配管加工及预制工作。 ③按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地管道。铺设管道 宜分段施工，先做主管，再做支管。 ④埋地排水管道的管沟底面应平正，无突出尖硬物，宜铺设厚度100mm~150mm厚砂垫 层，垫层宽度应不小于管径的2.5倍，其坡度应与管道坡度相同。管道经填砂保护后，方 可进行细土回填。细土回填不少于200mm，压实后，再分层回填，每层厚度宜为150mm,回 填土密实度应符合设计要求，回填高度至设计标高。 124大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ⑤对湿陷性黄土、季节性冻土和膨胀性土地区，埋地管铺设应符合有关规范规定。 ⑥当埋地管段做预留孔洞时，应配合土建按设计的坐标、标高进行施工，当设计无要 求时，管顶上部净空不宜小于150mm。埋地管道穿越结构外墙、地下室外墙，应按设计要 求采用防水套管，并采取有效的防水措施。 ⑦埋地排水管道均应做沥青防腐处理。 ⑧埋地排水管道坡度，必须按设计要求或按下表的规定施工。 管径mm DN50 DN75 DN100 DN150 坡度 0.025 0.02 0.015 0.01 ⑨埋地排水管道安装完成后，应做灌水试验，灌水高度不得低于底层地面高度，满水 15min,水面下降后，再满水延续5 min，液面不降，管道及接口无渗漏为合格。试验合格 后，排净管中积水并封堵各管口 （4）支管安装 ①安装前，应将直管和管件内外污垢和杂物，承口、插口、法兰压盖工作面上的泥沙 等附着物清理干净。 ②连接前，应按插入长度在插口外壁上画出安装线。插入长度应比承口实际深度小 5mm,安装线所在平面应与管的轴线垂直。 ③插入前，在插口端先套法兰压盖，再套入橡胶密封圈，橡胶密封圈右侧边缘与安装 线对齐。 ④插入过程中，插入管的轴线与承口管的轴线应在同一直线上，橡胶密封圈应均匀紧 贴在承口的倒角上。 ⑤拧紧螺栓时，三耳压盖的三个角应交替拧紧。四耳和四耳以上压盖应按对角位置交 替拧紧。拧紧应分多次交替进行，使橡胶密封圈均匀受力，不得一次拧完。 （5）管道冲洗 排水管道的冲洗以管道畅通为合格。管道在灌水试验完毕后可连续做冲洗工作，冲洗 后的水排至集水坑，由污水泵提升至首层室外下水检查井。 5）消防系统管道安装 消防给水管：非埋地管采用热浸镀锌钢管，管径大于DN50者采用卡箍连接，管径小 于等于DN50者采用螺纹连接。 （1）工艺流程 ①室内消火栓系统 管材、设备及配件等材料验收 → 管道位置、标高、支吊架放线定位 → 管道过墙、 穿楼板洞预留套管 → 消火栓箱箱体洞预留 → 管道预制 → 消防泵、稳压泵、消防水 箱安装 → 支吊架组装 → 管道组装 → 管道预埋→ 阀门及附件组装 → 消火栓箱箱 体安装 → 压力试验→预检、隐检 → 填堵孔洞 → 系统清洗 → 系统调试 → 消火栓 箱箱体内附件就位 → 成品保护 → 竣工验收 125大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ②套管制作安装 消防管道穿越构筑物的墙及楼板时需要加上套管，套管材质为焊接钢管，并大于所穿 越管道两号，内刷防锈漆两道。在穿越防火墙时，管道外须焊接一件6mm厚的翼环，翼环 与套管内侧连接。穿墙套管长度不应小于墙厚，穿楼板套管应高出楼面或地面50mm。 ③支吊架安装 支吊架是承托管道的，是管道安装中的重要构件之一。管道组装时，应及时进行支吊 架的固定和调整工作。管道支架、吊架的结构尺寸，应满足设计图纸要求，消防管道支 吊架采用成品，对于大型管道，不能用成品的，支吊架做法参照国家标准图集《室内管 道支、吊架》（03S402）进行制作加工。 消防给水支管上间隔3m设置吊杆及管卡，吊架的吊卡用扁钢制成。用扁钢制作吊卡 时，各种卡子内圆必须与管道外圆相符，对口部位要留有吊杆（根据设计图纸或标准图 集使用圆钢制作而成）的空位，螺栓孔必须对中且光滑圆整，螺栓孔直径比螺栓大2— 3mm为宜。扁钢下料后，冷弯成型，钻孔工序可放在最后完成，这样有利于对准螺栓孔眼。 吊架的吊杆应牢固地固定在梁或其它构筑物上，吊杆应垂直安装。 消防干管的敷设固定采用支承角钢及管卡，当管径大于或等于DN70时，设置间距为 6m，当管径小于DN70时，设置间距为3m。 U型管卡采用热镀锌成品，材料选用见下表所示。 管径DN 15 20 25 32 40 50 65 80 100 125 150 管卡直径 8 8 8 8 10 10 10 12 12 16 16 管卡展开长 116 132 148 183 200 231 272 304 366 430 518 螺 母 M8 M8 M8 M8 M10 M10 M10 M12 M12 M16 M16 支承角钢应牢固地固定在墙、柱子或其它结构物上，横梁长度方向应水平，顶面应与 管道中线平行。支架应使管道中心离墙、柱子等的距离符合设计要求，支架不得有漏焊、 欠焊或焊接裂纹等缺陷，焊接后的支架应在焊接处用冷镀锌液或刷防锈漆后刷银粉漆处 理。管道安装时不宜使用临时支吊架，如必要时应有明显的标记，并不得与正式支吊架 位置冲突，管道安装完毕后应予拆除。 支吊架采用膨胀螺栓安装或预埋铁件，与管道接触部分应紧密，不得有间隙。 固定于墙、柱支架 固定于金属结构支架 126大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 固定于顶板防晃吊架 立管固定支架 管道转向处固定支架 （4）消火栓安装 消火栓安装高度为栓口中心距地面1.1m，允许偏差为20mm，栓口出水方向朝外，与 设置消防箱的墙面相互垂直，消火栓中心距消防箱侧面为140mm，距箱后内表面为100mm， 允许偏差为5mm。 暗装式消火栓箱的安装应在土建砌筑时应留好消火栓洞，也可事先钉一个比消火栓 箱尺寸稍大些的木盒（ 洞口尺寸为 1750*800mm ），按要求的位置、标高，预先埋在墙 体内，待安装消火栓箱时，把木盒拆除，镶入消火栓箱，再根据高度及位置尺寸找平、 找正，用膨胀螺栓焊钢筋条将箱稳固，再用水泥砂浆塞满箱的四周孔隙，将箱稳固。 水龙带与消火栓及水枪接头连接时，采用16号铜线缠2—3道，每道不少于2-3圈， 绑扎完毕后，将水龙带及水枪按规定挂在箱内支架上。 消防系统通水调试应达到消防部门测试规定条件，测试最不利点的压力和流量能满足 规范要求，喷淋管道最不利点的压力0.05Mpa，消火栓管道最不利点的压力0.1Mpa。 所有阀件进入现场要作好阀门检验和调校工作。 6.16.2 通风与空调 1）质量控制点及控制措施 分项工程 质量控制点 质量控制措施 施工准备 材料计划、材料送审、施工方案 认真编制 位置标高正确、线管保护层、漏埋、错 确保按基准标高线施工、避免预埋的 结构预埋 埋、管路弯扁度 管路三层交叉、认真阅图 位置、标高正确、与水管、风管间距正 桥架安装 绘图解决 确、支架排列正确 位置、标高正确、与水管、风管间距正 线槽敷设 绘图解决 确、支架排列正确 支架间距、与水管、风管间距正确 管路敷设 接线盒、过线盒接线正确、管路符合规范 消除质量通病 要求 穿线配线 导线涮锡、导线损伤 严格涮锡工艺、穿线时注意保护导线 电缆平直、固定牢固、电缆弯扁度、电缆 根据电缆排布图进行协调、电缆按次 电缆敷设 排列整齐、美观 序敷设 127大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 分项工程 质量控制点 质量控制措施 器具灯具 器具固定方法正确、位置标高正确 研究照明器具的安装方法、准确定位 安装 电气设备安装 安装方法、位置标高正确 制订专项施工方案 系统调试 绝缘摇测全面、开关动作可靠 制订专项调试方案 2）材料进场检验 （1）电缆敷设前进行绝缘摇测或耐压试验 材料的关键要求 ①电缆的型号、电压、规格应符合设计要求。 ②电缆外观应无损伤、绝缘良好，对电缆的密封有要求时，应进行潮湿判断。 技术关键要求 机械敷设电缆时，电缆牵引头与牵引钢缆之间应装设防捻器，最大牵引强度应符合 《电气装置安装工程电缆线路施工及验收规范》GB 50303-2002的有关规定。对于直埋电 缆，电缆敷设完平放到沟底后，需作精确的平面测绘丈量（测绘的基准应是较永久性的 固定点），然后才能回填土。1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不 低于10MΩ。10kV电缆应作耐压或泄漏电流试验，应符合现行国家标准《电气装置安装工 程电气设备交接试验标准》GB 50150-91和当地供电部门的规定。施工前应对电缆进行详 细检查；电缆的规格、型号、电压等级等均应符合设计要求，外观无扭曲、损坏等现象。 （2）中低压配电箱（柜）的进场检验 ①设备开箱检查由安装施工单位执行，供货单位，建设单位、监理单位参加，并做好 检查记录。 ②按设计图纸，设备清单核对设备件数。按设备装箱单核对设备本体及附件，备件的 规格、型号。核对产品合格证及使用说明书等技术资料。 ③柜（屏、台、盘）体外观检查应无损伤及变形，油漆完整，色泽一致。 ④柜内电器装置及元件齐全，安装牢固，无损伤无缺失。 ⑤开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵 活安排。设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。可先作外观检 查，柜内检查待就位后进行。 （3）开关、插座的检验 ①各型开关、插座：规格型号必须符合设计要求，并有产品合格证。 ②其他辅材：安全型压接帽、开关插座安装螺丝等均有合格证。 （4）灯具的检验 ①各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外 露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有 128大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 灯具应有产品合格证。 ②灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符 合表所示的要求。 线芯最小允许截面 线芯最小截面（mm2） 安装场所的用途 铜芯软线 铜线 铝线 民用建筑室内 0.4 0.5 2.5 照明用灯头线 工业建筑室内 0.5 0.8 2.5 室外 1.0 1.0 2.5 生活用 0.4 — — 移动式用电设备 生产用 1.0 — — 3）低压配电箱（柜）安装 （1）工艺说明 ①明、暗设配电箱和插座箱及控制箱的箱体，箱底边距地 1.50米安装，箱顶边距地 超过 2米时，以箱顶边距地 2米安装。 ②落地安装的低压配电屏、动力配电箱和设备控制屏均采用 10号槽钢做基础底座配 电屏，配电箱及控制箱相互间或与基础型钢的连接均用镀锌螺栓连接。 （2）工艺流程 铁架固定 明装配电箱 弹线定位 盘面组装 暗装配电箱 试运行验收 绝缘摇测 箱体固定 箱内配线 （3）施工准备 土建工程施工标高、尺寸、结构及埋件均符合设计要求；墙面、屋顶粗装完毕，无漏 作业条件 水，门窗玻璃安装完、门上锁；安装配电箱盘面前，抹灰、粗装应完成。 吊装搬运机具：手推车、卷扬机、倒链、钢丝绳、麻绳索具等； 主要机具 安装工具：手电钻、电锤、电焊机、测试检验工具、送电运行安全用具等。 （4）进场验收 序号 检验部位 检验内容 检验方法 按照设备清单、施工图纸及设备技术资料，核对设备本体 相关资料、参数的 1 及附件、备件的规格型号应符合设计图纸要求；附件、备 核查 件齐全；产品合格证件、技术资料、说明书齐全。 观察和试 箱(柜)本体外观检查应无损伤及变形，柜体应有一定的机 2 箱(柜)外观 检查 操作检查 械强度，周边平整无损伤，油漆完整无损。 电器装置及元件齐全，无损伤、裂纹等缺陷，二层底板厚 3 箱(柜)内部 检查 度不小于1.5mm。 129大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 检验部位 检验内容 检验方法 连接紧密、牢固，接地线截面选用正确，需防腐的部分涂 箱(柜)及其支架接 4 漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染 地支线敷设 设备和建筑物。单线系统图正确、清晰。 对配电柜的二次接线回路进行绝缘测试，测试使用500V 等级兆欧表，二次线接线正确，排列整齐，固定牢靠，导 5 二次接线 线与电器或端子排的连接紧密，回路编号清晰、齐全，采 用标准端子头编号，每个端子螺丝上接线不超过两根。 完整齐全，固定可靠。操动部分动作灵活准确，按原理图 6 电器元件 逐台检查箱(柜)上的全部电器元件是否相符，其额定电压 和控制、操作电源电压必须一致。 （5）安装工艺 本工程大量配电箱为挂墙明装，柜子较高者采用箱体顶边距地2m或落地安装，施工 时应注意与结构专业的配合和沟通，尤其应详细考虑配电间内配电干线的进出排布。 ①弹线定位 根据设计要求找出配电箱(柜)位置，并按照箱(柜)的外形尺寸进行弹线定位，弹线定 位的目的是找出预埋件或者膨胀螺栓的位置。 ②配电箱安装 在钢柱上，采用射钉将成品支架固定在钢柱上，在成品支架上固定配电箱时应根据弹 线定位的要求找出准确的固定点位置。 配电箱在钢柱上明装 符号说明： 1-支架 2-钢管 3-配电箱 1 2 4-接地线 5 5-射钉 3 6-钢柱 6 配电箱嵌墙安装做法：4 配电设备嵌墙安装 130大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 符号说明： 1-钢钉 2-钢丝网 ③管路及桥架进配电箱(柜)做法 管路进出配电箱的方法 符号说明： 1-暗配管暗箱做法 2-明配管明箱做法 3-根母、锁母 4-接地线 3 5 6 5-配电箱 6-膨胀螺栓 7-钢管 4 1 2 7 8 8-墙体 本工程中管路主要是镀锌钢管、镀锌电线管。 配电柜与桥架、母线的连接：配电柜进出电缆开孔使用线锯或开孔钻，电缆敷设完成 后封闭，母线金属外壳、桥架与柜内接地母排用专用接地线可靠接地。母线与配电柜连 接见下图： 桥架进出配电柜的连接方法 母线进出配电箱柜的连接方法 131大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1 2 符号说明： 3 1-进线箱 2-六角螺栓 4 3-PE母线排 5 4-相线母排 5-低压配电柜 ④配电箱(柜)内接线： 箱内配线整齐，绑扎成束，无绞接现象，在活动部位应用长钉固定，盘面引出及引进 导线应留有适当余度，以利于检修。回路编号齐全，标识正确。导线连接紧密，不伤芯 线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防 松垫圈等零件齐全。 照明箱内，分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出。 设计无要求时，箱内保护导体最小截面积选择如下表： 相导线的截面积S(mm2) 相应的保护导线的最小面积Sp S≤16 S 16＜S≤35 16 35＜S≤400 S/2 400＜S≤800 200 800＜S S/4 绝缘测试：电箱全部安装完毕后，用1kV兆欧表对线路进行绝缘测试。测试项目包括 相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间。 4）电缆桥架安装 （1）说明 本工程桥架安装量较大，桥架最大宽度达到400mm。桥架主要集中在变配电所、设备机房、 桁架内、厂区等，应急电缆、普通电缆、高压电缆的桥架均须分开布置。安装前须进行 深化设计，使桥架合理地布置，达到节省空间和排布美观的目的。 （2）工艺流程 弹线定位 支架安装 桥架安装 桥架接地 （3）施工准备 桥架的直通、弯头、三通等附件，内外应光滑无棱刺，无扭曲、翘边、变形现象 材料要求 等，并有产品合格证。 主要机具 电工工具、活动扳手、手电钻、电锤等。 作业条件 配合土建结构预埋支架及预留孔洞，墙面及地面的粉刷基本完成。 132大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （4）弹线定位 根据图纸中桥架的分布进行弹线定位。对于桥架较密集的变配电所、厂区，从地面上 弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。其它部位从顶板上放线 以确定支架的位置。 （5）支架安装 安装支架时应按照图纸确定安装的部位。支架的整体外观应成排成线、长短一致。水 平支架间距为3m（大跨度电缆桥架水平敷设时支撑点间距不应大于6m），竖向支架间距 为2m。 （6）桥架安装 桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为 20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无 损伤。根据图纸，对各楼层的桥架的弯头、三通等配件进行编号，并将高压与低压桥架 进行标识。 伸缩节做法 吊架 桥架 桥架 与桥架同材质的托盘 桥架敷设直线段长度超过30m或跨越建筑物伸缩缝或沉降缝处时，安装伸缩节，且伸 缩灵活。桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、 无扭曲、凸起和凹陷。 本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大 电缆转弯半径来制定。 桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为 200mm，采用共用支架的桥架各层之间的最小间距为150mm。桥架水平安装图如下： 宽度在150～600 mm的桥架水平安装时，支架均采用热镀锌支架制作，桥架宽度在 150 mm以下的选用成品支架固定。水平安装的桥架支吊架规格见下表： 桥架宽度(mm) 吊杆规格 吊梁规格 800～1000 Φ12通丝杆 L50×50×5 400～600 Φ10通丝杆 L40×40×4 133大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 150～300 Φ8通丝杆 L30×30×3 在各层的公共区域内的主干桥架采用共用支架安装。桥架安装穿越防火分区时用防火 枕或防火泥封堵。 桥架穿墙的防火封堵如下图： 由金属桥架引出的金属管线，接头处应用锁母固定。在电线或电缆引出的管口部位应 安装塑料护口，避免出线口的电线或电缆遭受损伤。 （7）桥架接地 电缆桥架应可靠接地，沿桥架通长敷设一根40×4镀锌扁钢作为桥架辅助保护线，此 扁钢两端应与接地装置可靠连接。并至少每隔6m与桥架连接一次。每段电缆桥架间的连 接处用不小于6mm2的铜线跨接。 接地线沿桥架敷设节点图 1 3 符号说明： 3 2 1-接地铜排 2-接地裸铜线 4 4 3-M30×8镀锌螺栓 4-金属桥架 5）电缆敷设 （1）说明 本工程电缆敷设工程量大，敷设路径复杂。 （2）工艺流程 施工准备 电缆检查验收 电缆敷设 电缆排列固定 电缆标识 电缆头制作安装 134大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （3）施工准备 序号 项目 内容 敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安 1 人员准备 排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进 场人员进行安全技术培训。 施工电缆前机具充分准备，如电缆放线架、卷扬机、电缆滑轮、压接钳、手持 2 机具准备 扩音喇叭、喷灯、通讯联络工具等。 电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、 3 材料准备 电压等级、长度、合格证、耐热阻燃的标识，并现场抽样检测绝缘层厚度和圆 形线芯的直径。 认真研究电气施工图，掌握电缆的分布情况，对每根电缆进行编号，并标明电 缆的起始位置、回路号、规格型号等，在电缆密集的地方，绘制电缆的剖面分 4 技术准备 布图，显示电缆在桥架中的位置，结合电缆剖面分布图，选择最佳的电缆敷设 顺序，尽量避免电缆交叉的情况。 检查桥架安装是否完成及其支架的承重情况，并清理桥架内的杂物。清理电缆 5 作业条件 敷设沿途的障碍，为放电缆创造良好的外部条件。 （4）电缆敷设 ①敷设方案确定 对于垂直敷设距离较长，难度较大的电缆采用机械敷设。其余电缆垂直敷设线路较短， 可采用人力敷设。在此仅对机械敷设详述。 ②桥架内电缆敷设 电缆敷设前进行绝缘摇测或耐压试验。1KV以下电缆，用1KV摇表摇测线间及对地的绝缘 电阻应不低于10MΩ.电缆敷设后未接线以前应用橡皮包布密封后用黑胶布包好。 室内电缆托盘、梯架布线不应采用具有黄麻或其他易燃材料外保护层的电缆。 ③水平敷设 敷设方法可用人力或机械牵引。电缆应单层敷设，排列整齐，不得有交叉，拐弯处应以 最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高电压电缆应敷设 在上层。同等级电压的电缆沿支架敷设时，水平净距不小于35mm。电缆敷设排列整齐， 电缆首尾两端、转弯两侧及每隔5～10m处设固定点。 ④垂直敷设 垂直敷设，有条件的最好自上而下敷设。将电缆吊至楼层顶部，敷设时，同截面电缆 应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。 自下而上敷设时，低层、小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜 用机械牵引敷设。电缆敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡 固一根。电缆沿桥架敷设穿过楼板时，预留通洞，敷设完后应将洞口用防火材料堵死。 电缆在超过45°倾斜敷设或垂直敷设时，应在每个支架上进行固定（2m）,交流单芯电缆 135大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。 ⑤施工方法 在电缆沿途及转弯变向处设置电缆滑轮，避免电缆受损。见下图： 竖向电缆滑轮设置安装图 符号说明： 1 2 3 1-钢丝绳 2-电缆 3-桥架 采用机械辅助敷设，将电缆的起始端在钢丝绳做标记处固定，开始起吊，每层钢丝绳 与电缆用特制的夹具将电缆与钢丝绳牢固地绑扎在一起，将电缆上的拉力均匀分布到钢 丝绳各段。 ⑥电缆排列固定 桥架内电缆应排列整齐，固定点一致。电缆固定采用尼龙扎带，间距1m以内，每20m 用金属电缆卡作加强固定。单芯电缆的固定卡不能形成闭合磁场回路。 ⑦电缆头制作 所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接采用手 动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。电缆终端制作好，与配电 柜连接前要进行绝缘测试，以确认绝缘强度符合要求。同时电缆要作好回路标注和相色 标记。电缆的裁减长度要合适，保证电缆与配电柜母线或接线端连接后不产生过大的机 械应力。连接前，对搭接面进行清洁处理，同时涂抹适量的电力复合脂，紧固力矩符合 建筑电气工程施工质量验收规范(GB50303-2002)，确保连接和导电性能可靠。 ⑧电缆的标识 沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔50m增 设标志牌。标志牌规格应一致，并有防腐性能，挂设应牢固。标志牌上应注明电缆编号、 规格、型号、电压等级及起始位置。 ⑨电缆进箱、柜安装处理 电缆进箱、柜安装时，为防止电缆对箱、柜的面板产生涡流，要求箱、柜的面板按照 如图所示的方法打孔。对于进线端的箱、柜采用铜母线作为支架固定电缆。 单芯电缆进箱、柜上方进线安装图 136大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 1 符号说明： 2 1-电力电缆 2-封套螺母 3 3-配电柜壳体 4-封套本体 4 5-电缆芯线 6-黄铜板 5 7镀锌螺栓 7 6 6）电线导管安装 （1）说明 本工程电气管材均采用镀锌钢管（SC），其它场所选用电线管。 （2）工艺流程 ①暗配管流程 材料进场检验 管材预制加工 测定盒、箱位置 管路接地 管路敷设 固定盒箱 ②明配管流程 材料进场检验 管材及支吊架加工 测定盒箱及支吊架位置 管路接地 管路敷设 固定盒箱 固定支吊架 （3）施工准备 序号 项目 内容 钢管：有产品合格证，内外表面热镀锌处理，镀层完整，内焊缝应平滑、圆顺，钢 管无压扁； 管箍：使用通丝管箍，丝扣清晰，不乱扣，镀锌层完整无脱落、无劈裂，有产品合 材料 格证； 1 要求 锁紧螺母：外形完好无损，丝扣清晰，有产品合格证； 护口：使用专用护口，护口要完整无损，有产品合格证； 接线盒：符合GB1245，有“CCC”认证，盒板厚度符合规范要求，接线盒底部有接地 螺丝及接地标志。 机具 煨管机、套丝板、套管机、手枪钻、电锤、台钻等。 2 准备 暗配管作业条件： 各层水平线和墙厚度线弹好，配合土建施工； 作业 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，配合土建施工。 3 条件 明配管作业条件： 配合土建结构安装好预埋件； 土建粗装修完成后进行明配管施工。 （4）管材及支吊架加工 137大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 ①管道切割 选用钢锯或砂轮切割机切管，切管的长度要测量准确，管子断口处应平齐不歪斜，将 管口上的毛刺用半圆锉处理光滑，再将管内的铁屑处理干净。 ②管道套丝 采用套丝板、套管机，根据管外径选择相应的板牙，将管子用台虎钳或压力钳固定， 再把绞板套在管端，先慢慢用力，套上扣后再均匀用力，套几扣及时用毛刷涂抹机油， 保证丝扣完整不断扣、乱扣，用套管机套丝时，应注意随套随浇冷却液。管径在20mm及 以下时，应分成二板套成，管径在25mm及以上时，应分三板套成。 ③管道弯曲 大于DG32的钢管须采用液压煨管机弯制，DG25以下的钢管采用手动煨管机弯制。钢 管弯曲处不能出现凹凸和裂缝。 （5）测定盒箱位置 根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠 找正，标出盒箱位置。 （6）固定盒箱 暗配管：固定盒、箱要求平整牢固，坐标正确。 明配管：在近盒箱100～150mm处加稳固支架，将管固定在支架上，盒箱安装应牢固 平整，开孔整齐并与管径相吻合。 （7）支吊架固定 固定点的间距应均匀，固定点与终端、转弯中点、电气器具或接线盒边缘的距离为 300mm，固定点之间的最大距离应满足规范要求。根据测定的盒箱位置，弹出管路的垂直、 水平方向线，按照规范规定的固定点间距，确定支架、吊架的具体位置。 （8）管路敷设 钢管采用丝扣连接，套丝后要对管口进行打磨、清扫，施工过程中要尽量减少弯头。 电气管路敷设时有下列情况时须加装接线盒：直线段超过30m；有一个转弯且超过20m； 有两个转弯且超过15m；有3个转弯且超过8m。钢管进出线盒处，用锁紧螺母固定牢固。 管子进入箱盒螺纹应外露2～3扣，并且一孔一管，严禁将其它敲落孔敲掉。多根管子进 入配电箱时，应排列整齐，进入箱内的管口高度一致。暗配管施工后，应将管口用管堵 塞牢，防止混凝土块、杂物进入管内。管路经金属软管引入设备或电气器具时，金属软 管的长度在照明工程中不得超过1.2m，动力工程中不得超过0.8m。 （9）管路接地 管路的接地采用接地卡与专用接地线。 （10）管路敷设方式 本工程的电气管道敷设主要包括以下几种方式，其做法及安装要求如下： ①钢构架上钢管明配 138大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 为避免在钢构架上焊接、钻孔而破坏其强度。钢构架上安装电气管道使用管卡固定： 钢构架上管道安装做法 3 2 2 3 4 符号说明： 5 1-钢管 1 2-螺栓M8×20 3-螺栓M8×25 4-钢构架 5 5-管卡 ②混凝土墙明配 明配钢管过梁安装示意图 符号说明： 1-膨胀螺栓 2-自攻螺丝 3-关卡 4-电线管 5-电线管 6-接地管卡 1 2 5 7-接地线 8-管接头 6 9-过路盒 7 ③管道穿防火墙 8 3 9 电线管4穿过防火墙时要采用防火封堵，管径大于DG80时，距墙1m内的钢管应外涂防 火涂料。防火封堵做法： 电气管道防火封堵做法 符号说明： 5 2 1 1-钢管 2-防火隔板 3-膨胀螺栓 3 4-防火堵料 4 5-管口内封堵防火堵料或石棉绳 7）管内穿线 （1）说明 本工程一般场所用电设备支线普通供电（照明）采用铜芯导线，消防设备配电支线采 用耐火型铜芯导线。 （2）工艺流程 139大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 选择导线 清扫管路 放线、断线 导线绑扎 绝缘测试 线路检查 导线连接 管内穿线 （3）施工准备 项目 内容 绝缘导线：导线的型号、规格必须符合设计要求，并有产品出厂合格证； 材料要求 镀锌铁丝或钢丝：应顺直无死弯、扭结等现象，并具有相应的机械拉力； 螺旋接线钮：根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。 机具准备 放线架、电工工具、万用表、兆欧表等。 作业条件 管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。 （4）选择导线 应根据设计图及规范规定选择导线。相线、零线及保护地线的颜色应加以区分，用黄 绿双颜色的导线做保护地线，淡蓝色为工作零线。黄、绿、红为相线，开关控制线使用 白色线。 （5）清扫管路 清扫管路的方法：将布条的两端牢固绑扎在带线上，从管的一端拉向另一端，以将管 内杂物及泥水除尽。 （6）放线、断线 放线前应根据施工图对导线的规格、型号进行核对，并用对应电压等级的兆欧表进行 通断测试。剪断导线时，导线的预留长度应按规范要求进行预留。 （7）导线绑扎 当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯与带线绑扎牢固，使绑 扎处形成一个平滑的锥形过渡部位。当导线根数较多或导线截面较大时，可将导线前端 绝缘层削去，然后将线芯错位排列在带线上，用绑线绑扎牢固，不要将线头做的太大， 应使绑扎接头处形成一个平滑的锥形接头，减少穿管时的阻力，以便于穿线。 （8）管内穿线 电线管在穿线前，应首先检查各个管口的护口，保证护口齐全完整。当管路较长或转 弯较多时，在穿线前向管内吹入适量的滑石粉。穿线时，两端的工人应配合协调一致。 （9）导线连接 导线接头不能增加电阻值，不能降低原机械强度及原绝缘强度。导线连接有两种备选 方式：搪锡方式与接线钮拧接。根据业主及监理的要求选择相应的导线连接方式。 搪锡连接的技术要求：必须在接线后加焊、包缠绝缘层。锡锅加热时温度过高则搪锡 不饱满，温度过低则搪锡不均匀。因此要根据搪锡的成分、质量及外界环境温度等因素， 掌握好适宜的温度进行搪锡。搪锡完后必须用布将搪锡处的焊剂及其它污物擦净。 螺旋接线钮连接的技术要求：6mm2及以下的导线在用接线钮连接时，把外露的线芯对 140大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 齐按顺时针方向拧绞，在线芯的12mm处剪去前端，然后选择相应的接线钮按顺时针方向 拧紧。要把导线的绝缘部分拧入接线钮的上端护套内。接线钮拧接做法如下图： 接线钮剖面图 1.削线 2.扭线 3.断线 4.扭紧 削线时不得损伤导线，导线的绝缘层 部分应旋入接线钮的导线空腔内。 （10）线路检查 穿线后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导 线的规格和根数，检查无误后再进行绝缘测试。 （11）绝缘测试 电气器具未安装前进行线路绝缘测试时，首先将灯头盒内导线分开，将开关盒内导线 连通。测试应将干线和支线分开，测试时应及时进行记录。 电气器具全部安装完后，在送电前进行测试时，先将线路的开关、仪表、设备等全部 置于断开位置，绝缘测试无误后再进行送电试运行。绝缘电阻值应符合规范和设计的要 求。 8）灯具安装 （1）说明 本工程设置了正常照明、应急照明。办公区、走廊等采用格栅荧光灯，厂区内的采用 金属卤化物灯。 本工程变配电所等重要机房设置应急照明；疏散通道及疏散楼梯设置应急疏散照明。 （2）工艺流程 灯具检查 灯具组装 灯具安装 通电试运行 （3）施工准备 主要机具 台钻、电钻、电锤、射钉枪、兆欧表、万用表。 在领料前对选用材料进行检查。修好灯位盒口，塑料台板应完好； 作业条件 对灯具安装有影响的模板、脚手架已拆除； 顶棚、墙面的抹灰工作、室内粗装及地面清理工作均已结束。 （4）灯具检查 灯具进场后，必须对灯具进行严格检查验收，检查灯具与设计的技术要求是否相符； 检查灯具的外观，涂层是否完整，有无损伤，附件是否齐全；查验灯具的合格证等其它 141大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 证件是否齐全。对灯具的绝缘电阻、内部接线等性能进行现场抽样检测。 （5）灯具组装 将灯具的灯体和灯架进行组装，根据灯具的接线图，将灯具的电源线及控制线正确连 接，灯具内的导线应在端子板上压接牢固。 （6）灯具安装 灯具在安装前，应熟悉灯具的形式及连接构造，以便确定支架安装的位置和嵌入开口 位置的大小。嵌入式日光灯具安装时，应根据设计图纸的不同区域的灯具形式，采用编 号加以标注。并进一步明确不同吊顶区域的灯具样式，便于准确的安装。 灯具的电源线不能贴在灯具外壳上，灯线应留有余量，灯罩的边框应压住罩面板或遮 盖面板的板缝，并应与顶棚面板贴紧。 （7）通电试运行 灯具通电试运行须在灯具安装完毕，且各照明支路的绝缘电阻测试合格后进行。照明 线路通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确。开关位置应与控制灯 位相对应，如果发现问题必须先断电，然后查找原因进行调整。 9）开关、插座安装 （1）工艺流程 清理 接线 开关、插座安装 通电检查 （2）施工准备 本工程的开关、插座的规格型号必须符合设计要求，所有材料必须有产品合格证和 材料要求 “CCC”认证。面板应具有足够的强度，面板应平整，无变形现象，面层完好无脱落。 主要机具 手锤、錾子、剥线钳、尖嘴钳等。 各种管路、盒子修理完毕，线路的绝缘电阻达到设计值。室内地面工程、墙面工程基本 作业条件 完成、门窗安装完毕。 （3）清理 开关插座安装前，须用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出 盒外，再用湿布将盒内的灰土擦净。 （4）接线 同一场所安装的开关切断位置一致、操作灵活，接点的接头可靠；且相线须经开关控 制。单相插座安装必须按照“左零右相，上接地”的规定接线，接地端子不应与零线端 子直接连接。 同一场所插座的三相接线应一致。工艺用电的插座和市电插座在同一场所安装时，在工 艺电源插座上进行标识。 （5）开关、插座安装 一般场所开关、插座安装。将盒内的导线理顺，依次接线后，将盒内的导线盘成圆圈， 142大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 放置在接线盒内。所有开关的通断设置的方向必须一致，且操作灵活、接触可靠。 （6）通电检查 开关插座安装完成后，应做通电试运行前的检查，然后进行绝缘测试，按区域分楼层 做好记录，作为送电试运行的参考依据。分区域送电后，检查控制插座的漏电开关是否 正常，并采用专用的测试器具检查插座的相线和零线是否接错，若有不正确，做好记录， 待断电后逐个调整。 10）接地系统安装 （1）说明 建筑的防雷接地等采用公共接地装置。低压开关柜外壳，电缆金属铠装层，电缆保护 管以及金属支架，电缆桥架灯光等均须可靠接地。进出建筑物的埋地及架空金属管道及 所有电缆的金属铠装层的两端应与接地装置可靠连接。 沿桥架通长敷设一根40×4镀锌扁钢作为桥架辅助保护线，此扁钢两端应与接地装置 可靠连接。并至少每隔6m与桥架连接一次。每段电缆桥架间的连接处用不小于6mm2的铜 线跨接。 建筑物的防雷均利用建筑基础内的钢筋以及柱、梁框架、直径为12的镀锌圆钢等建 筑金属构件作防雷接地装置。本工程采用联合接地，且接地电阻不大于1Ω。低压供配电 系统采用TN-S系统。接地系统包括工作接地、保护接地、防静电接地等。 （2）施工准备 采用的热镀锌扁钢、铜排等材料应符合设计规定。产品应有材质检验证明及产品出厂合 材料要求 格证和“CCC”认证。 主要机具 电锤、电工工具等。 作业条件 接地连接引入部位安装完毕，穿墙的保护管已预埋，土建抹灰完毕。 6.17 污水厂调试与试运行 6.17.1 单机调试 1.污泥浓缩机调试 (1)滤板闭合 马达驱动滑动链条有左向右关闭滤腔，然后液压油压紧滤板。 (2)一次压榨/进料过滤 污泥反应罐中污泥经调理后，通过压榨机进料泵泵入至压滤机过滤，随着进料压力的 增大，进料量越来越少，压力达到设定值时(0.8Mpa~1.2Mpa)，停泵，进料过程结束。 进料过程中的滤液一般通过压榨机下方的自动接液托盘收集，然后通过暗管排走，也 可以用明渠排走。 （3）二次压榨/液压过滤 当压力达到设定值，进料泵电源关闭后，关闭进料阀。 143大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 再次启动液压装置，油缸活塞杆再次顶紧压紧板，向前推进。各过滤单元的压簧收缩， 各过滤单元的芯板随之向滤板底面推进。 在 5~7MPa 的压力下，随着压紧力的加大，滤室的容积减小。 滤饼受到压榨；多余的水分被挤出，污泥含水率大大降低（＜60%）。 （4）滤板开启/卸料 液压压榨结束后，将压榨机下方的翻板接液槽开启，或者接液盘一处，为压榨机卸泥 腾出空间。自动拉板机构通过传动装置，进行取板、拉板，滤饼自动脱落，由下部的传 输设备运走。 拉开到位后自动拉板小车停止工作，卸料结束。 (5)滤布清洗 根据滤布表面的清洁度及过滤网孔的通透情况，决定是否需要滤布清洗。清洗频率为 每 3~4 天清洗一次。 2.潜水搅拌器 （1）常见问题及解决方法： 搅拌器抖动：基座未牢固、上部定位栓问题 搅拌效果有死区：搅拌机角度问题、搅拌机功率偏小 3.刮泥机 （1）常见故障及解决方法： 电机有杂音：需停机检查电动机。 池下有异常声音：需将池水放完后检查。 （2）注意事项： 1）严格按润滑台帐进行润滑，对磨损严重的应予以更换。 2）周边传动刮泥机一般连续运行，不能长时间不用，以防污泥沉积严重而启动困难。如 长时间不用， 需放空池中污水，人工去除沉积污泥，方可重新投入使用。 4.桨热式热干化机调试常见故障及解决方法： 噪声大：可能由地脚螺栓松动，减速机损坏，轴承磨损，链轮损坏，链条过松、过紧等 情况造成。 进出料口泄漏：由密封条损坏而引起。 电器主要故障有接触器、时间继电器等的损坏。 警告：a 禁止使用易燃易爆的物料；b 夹套加热的设备均按水或热油加热设计。 6.17.2 通水调试 水池充水一般分三次完成，即 1/3、1/3、1/3 充水，每充水 1/3 后，检查液面变动 及建构筑物池体的渗漏和耐压情况。特别注意：设计不受力的双侧均水位隔墙，充水应 在二侧同时冲水。 144大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 充水试验的另一个作用是按设计水位高程要求，检查水路是否畅通，保证正常运行后 满水量自流和安全超越功能，防止出现冒水和跑水现象。 (1)单元调试 单元调试是按水处理设计的每个工艺单元进行的，如预处理单元、调节池单元、二沉 单元、生化单元、污泥浓缩单元、污泥脱水单元、污泥回流单元等各单元根据不同工艺 要求进行的。 单元调试是在单元内单台设备试车基础上进行的，因为每个单元可能有几台不同的设 备和装置组成， 单元试车是检查单元内各设备连动运行情况，能保证单元正常工作。 单元试车只能解决设备的协调连动，而不能保证单元达到设计去除率的要求，因为它 涉及到工艺条件、菌种等很多因素，需要在试运行中加以解决。 (2)分段调试 分段调试和单元调试基本一致，主要是按照水处理工艺过程分类进行调试的一种方式。 一般分段调试主要是按缺氧和好氧两段进行的。 6.17.3 全线调试 当上述工艺单元调试完成后，污水处理工艺全线贯通，污水处理系统处于正常条件下， 即可进行全线连调。 按工艺单元顺序，从第一单元开始检测每个单元的 PH 值（用试纸）、SS（仪器检 测）、COD（仪器检测），确定全线运行的问题所在。 对不能达到设计要求的工艺单元，需全面进行检测调试，直至达到要求为止。各单元 均正常后，全线连调结束。 6.17.4 试运行 系统调试结束后应及时转入试运行。 试运行开始，则应要求发包人正式派人参与，并在试运行中对发包人人员进行系统培 训，使其掌握运行操作。 试运行时间一般为 10--15 天。试运行结束后，则应与发包人进行系统交接，即试运行 前期污水站全部设施、设备、装置的保管及运行责任由工程施工承包方自行承担；试运行期， 则由承包人、发包人共同承担，以承包人为主；试运行交接后则以发包人为主，承包人协助； 竣工验收后则全权由发包人负责。 1、控制参数 营养物：即水中碳、氮、磷之比应保持 100∶5∶1。 溶解氧：就好氧微生物而言，环境溶解氧大于 0.3mg/l，正常代谢活动已经足够。但 因污泥以絮体形式存在于曝气池中，以直径 500µm 活性污泥絮粒而言，周围溶解氧浓度 2mg/l 时，絮粒中心已低于0.1mg/l，抑制了好氧菌生长，所以曝气池溶解氧浓度常需高 145大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 于 3－5mg/l，常按 5－10mg/l 控制。调试一般认为，曝气池出口处溶解氧控制在 2mg/l 较为适宜。 温度：任何一种细菌都有一个最适生长温度，随温度上升，细菌生长加速，但有一个 最低和最高生长温度范围，一般为 10－45ºC，适宜温度为 15－35ºC，此范围内温度变 化对运行影响不大。 酸碱度：一般 PH 为 6－9。特殊时，进水最高可为 PH 9－10.5，超过上述规定值时， 应加酸碱调节。 2、运行管理 巡视：指每班人员须定时到处理装置规定位置进行观察、检测，以保证运行效果。 二沉池观察污泥状态：主要观察二沉池泥面高低、上清液透明程度，有无漂泥，漂泥 粒大小等。上清液清澈透明¬----运行正常，污泥状态良好；上清液混浊¬负荷高，污泥 对有机物氧化、分解不彻底；泥面上升¬----污泥膨胀，污泥沉降性差；污泥成层上浮 ¬----污泥中毒；大块污泥上浮¬ 沉淀池局部厌氧，导致污泥腐败；细小污泥漂浮¬水温 过高、C／N 不适、营养不足等原因导致污泥解絮。 曝气池观察：曝气池全面积内应为均匀细气泡翻腾，污泥负荷适当。运行正常时，泡 沫量少，泡沫外呈新鲜乳白色泡沫。曝气池中有成团气泡上升，表明液面下有曝气管或 气孔堵塞；液面翻腾不均匀， 说明有死角；污泥负荷高，水质差，泡沫多；泡沫呈白色， 且数量多，说明水中洗涤剂多；泡沫呈茶色、灰色说明泥龄长或污泥被打破吸附在泡沫 上，应增加排泥；泡沫呈其它颜色，水中有染料类物质或发色物污染；负荷过高，有机 物分解不完全，气泡较粘，不易破碎。 污泥观察：生化处理中除要求污泥有很强的“活性“，除具有很强氧化分解有机物能 力外，还要求有良好沉降凝聚性能，使水经二沉池后彻底进行“泥”（污泥）“水” （出水）分离。 污泥沉降性 SV30 是指曝气池混合液静止 30min 后污泥所占体积，体积少，沉降性 好，城市污水厂 SV30 常在 15－30％之间。污泥沉降性能与絮粒直径大小有关，直径大 沉降性好，反之亦然。污泥沉降性还与污泥中丝状菌数量有关，数量多沉降性差，数量 少沉降性好。 污泥沉降性能还与其它几个指标有关，它们是污泥体积指数（SVI），混合液悬浮物 浓度（MLSS）、混合液挥发性悬浮浓度（MLVSS）、出水悬浮物（ESS）等。 测定水质指标来指导运行：BOD／COD 之值是衡量生化性重要指标，BOD／COD≥0.25 表示可生化性好，BOD／COD≤0.1 表示生化性差。进出水 BOD／COD 变化不大，BOD 也 高，表示系统运行不正常；反之，出水的 BOD／COD 比进水 BOD／COD 下降快，说明运 行正常。出水悬浮物（ESS）高，ESS≥30mg/l 时则表示污泥沉降性不好，应找原因纠正， ESS≤30mg/l 则表示污泥沉降性能良好。 146大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6.17.5 废气处理系统调试与监测 高报时通过 plc 控制提高除臭设备功率，阶梯式增加排气量，当任一气体浓度超标 达到高报报警时， plc 向除臭系统发出指令，改变引风机变频器频率，报警消除后延时 30min 恢复到设定频率。 调试温度监测反馈，实现自动加温。调整控制的温度限值，此时加热器对应的交流接 触器应动作； 同时观察其状态反馈信号是否正确，如正确，则进行下一步调试。 连续观察 24h，使用水银温度计检测水温是否正常，着重检测加热棒附近温度是否过 热，循环水体温度是否达到设计要求，检测生物处理段气体温度看是否达到设计温度 （20~25°C）。 7 绿色施工管理 7.1 绿色施工目标 1.针对施工现场重大环境因素清单内容，确定本项目的环境目标和指标如下： （1）噪声排放达标：具体指标符合现行《建筑施工场界噪声限值》； （2）减少粉尘排放：达到场界目测无扬尘要求，场区道路硬化； （3）减少运输遗洒：采取清洗、覆盖等措施，避免或减少运输遗洒现象； （4）防止化学危险品、油品对人体伤害和泄露：对施工现场的油漆、涂料等化学品 和含有化学成分的特殊材料、油料等实行封闭储存，随取随用，尽量避免泄漏和遗洒； （5）有毒有害废弃物定点排放：对废弃物分类管理，有毒有害废弃物联系回收单位， 定点排放，并注意其他废弃物的分类回收和再利用； （6）最大限度避免光污染：施工现场夜间照明采用定向式灯罩，避免影响周围居民 的正常休息； （7）杜绝火灾、爆炸事故发生：加强消防意识培训，完善消防管理制度和消防设施， 严格控制易燃易爆物品，杜绝火灾、爆炸事故发生；现场主体结构施工前组织现场施工 人员进行消防演习;每月15号由项目经理组织进行现场施工人员(包括项目部管理人员)安 全学习。并由安全员负责书面记录及音像资料的制作及管理。 （8）污水排放达标：生产及生活污水经沉淀后排放，达到地方标准规定； （9）节约水电能源和纸张：采取切实措施控制水电能源消耗，并逐步扩大无纸化办 公范围，减少纸张消耗，项目部内部文件一律双面打印。 2.实现绿色施工目标的方法和时间表 实施 序号 绿色施工目标和指针 实现方法 时间 1．控制机械使用，做好机械维护。 全程 1 噪声排放达标 2．控制模板清理、吊运时间。 主体 3．控制砼浇筑时间和工艺。 主体 1．楼层清理时洒水。 2 减少粉尘排放 全程 2．现场路面硬化。 147大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 实施 序号 绿色施工目标和指针 实现方法 时间 1.现场使用全封闭自卸车。车辆出场 前由专人清洗。 3 减少运输遗洒 全程 2．垃圾运输时覆盖、派专人打扫。 防止化学危险品、油 1．控制有毒内墙涂料、油漆等进场。 4 装饰 品对人体伤害和泄漏 2．材料员编制存放和使用办法，并监督实施。 有毒、有害废弃物定 1．单独存放，明确标识。 5 全程 点排放 2．专人管理，定点处理。 限制夜间照明灯光方向，增设定向灯罩，夜间施工完毕 6 最大限度避免光污染 全程 后关闭大灯。 1.乙炔瓶、氧气罐等封闭单独存放。 杜绝火灾、爆炸事故 7 2.专人管理，严格领用。 全程 发生 3．技术交底。 8 污水排放达标 机械设备清洗用水设置沉淀池并定期清理。 全程 1．合理布置和使用现场临时水电。 9 节约水电能源纸张 全程 2．项目部内部使用纸张时，一律双面使用。 7.2 组织机构 项目部成立绿色施工领导小组，公司领导或项目经理作为第一责任人，所属单 位相关部门参与，并落实相应的管理职责，实行责任分级负责。 建立环境管理领导小组 组长：项目经理 副组长：生产经理、技术负责人 组 员：安全总监、安全员、环境管理员、各专业施工员、各分包队伍负责人。 领导小组组长岗位职责 组长为本项目施工过程认证管理第一责任人，负责制定认证管理各项目标，审批认 证实施方案，建立认证管理组织机构，主持领导小组例会或各类专题会，配合项目认证 其它相关方工作(设计、业主、认证策划部门、认证咨询公司)。 领导小组副组长 协助组长开展工作，受组长委托主持领导小组例会或各类专题会，协调各分包及相 关方认证管理工作。 领导小组组员 负责本单位施工管理工作，按经小组批准的管理方案实施。 148大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 绿色施工管理组织机构 7.3 实施措施 7.3.1 节材与材料资源利用 1、根据施工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存。 2、现场材料分类、有序、整齐堆放，并挂标识牌。 3、材料运输中，装卸方法得当，不得野蛮卸料，防止损坏和遗洒。根据现场平面布 置情况就近卸载，避免和减少二次搬运。 4、实行限额领料制度，尤其是施工用电线等材料，保证材料使用与工程进度同步， 减少材料的损耗。 5、根据现场钢筋用料长度，选择合理的钢筋定尺规格，提高利用率。 6、贴面类材料在施工前，进行总体排版策划，减少非整块材的数量。 7、防水卷材、壁纸、油漆及各类涂料基层必须进行检查，符合要求后，方可施工， 避免起皮、脱落。各类油漆及粘结剂应随用随开启，不用时及时封闭。 8、采用自粘类片材，减少现场液态粘结剂的使用量。 9、本工程选用制作、安装、拆除一体化的专业队伍进行模板工程施工。 10、模板应以节约自然资源为原则，本工程采用木胶合板和竹胶板。 11、模板、脚手架拆除时，严禁野蛮拆卸。 12、现场办公和生活用房采用周转式活动彩钢瓦板房。现场围挡采用装配式可重复使 用围挡封闭。使工地临房、临时围挡材料的可重复使用率达到85％。 7.3.2 节水与水资源利用 1、施工现场可再利用水的收集处理系统：基础阶段：基坑降水→排水明沟→沉淀池 处理→集水池→市政污水管网或电梯井集水池；雨季：雨水收集（现场雨水流入排水明 沟）→沉淀池处理→集水池→市政污水管网或电梯井集水池； 149大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 2、员工生活区可再利用水的收集处理系统：对员工洗浴、洗衣用水进行收集（区域 内布置明沟）→沉淀池处理→集水池。 3、施工现场喷洒路面、绿化浇灌、砼养护用水使用现场集水池中水，在池中水不够 时使用附近的河道水。 4、在砼养护时，养护用水采用雨淋管喷洒在结构层表面，起到节约用水的目的。 5、施工现场供水管网根据用水量设计布置，管径φ100mm、管路简捷，每日下班前 由质量员安排人员对用水器具进行检查，防止用水器具的漏损。(管线详见施工总平面图 及办公区平面布置图) 6、办公区、场外员工生活区的生活用水采用节水系统和节水器具，提高节水器具配 置比率需达到80%。厕所用水皆由员工生活区可再利用水的收集处理系统提供。 7、在非传统水源和现场循环再利用水的使用过程中，在沉淀池处由质量员或施工员 每周进行两次PH值测试，确保避免对人体健康、工程质量以及周围环境产生不良影响。 （必要时请有资质部门检测） 7.3.3 节能与能源利用 1、能源节约教育：施工前对于所有的工人进行节能教育，树立节约能源的意识，养 成良好的习惯。并在电源控制处，贴出“节约用电”、“人走灯灭”等标志，在厕所部 位设置声控感应灯。 2、施工现场分别设定生产、生活、办公和施工设备的用电控制指标，定期进行计量、 核算、对比分析，并有预防与纠正措施。 3、在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量， 相邻作业区充分利用共有的机具资源。安排施工工艺时，应优先考虑耗用电能的或其它 能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。 4、设立临时用电管理小组，除日常的维护外，还负责监督过程中的使用。 5、选择利用效率高的能源：食堂使用液化天然气，其余均使用电能。 6、员工生活区宿舍采用一户一表，办公区与生活区灯具皆使用环保节能灯。 7.3.4 节地与施工用地保护 1、员工宿舍采用活动板房共150间（3.2×6m），基本满足现场高峰时期员工住宿。 2、钢筋加工场布置于各施工区域东南侧， 及邻近建筑物附近。 3、材料分批进入现场，减少堆放用地量。 7.4 技术措施 序号 新技术名称 应用部位 1 机械喷涂乳胶漆技术 涂饰工程 2 支吊架工具式安装 机电工程 150大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 3 激光贴饼技术 抹灰工程 4 盘扣式脚手架应用技术 模板工程 5 钢骨架干挂石材 内墙装饰 8 主要管理措施 8.1 总承包管理措施 根据总承包管理模式特点从以下几个方面表述： 1.分包单位的选择和认可 分包合直接签订，但每一个分包人的选择和每一个分包合同的签订都要经过业主单位 的认可，因为总承包管理单位要承担施工总体管理和目标控制的人物和责任。 2.合同管理 所有分包合同的招投标、合同谈判以及签约工作均由EPC方负责，业主方的招标及合 同管理工作量较大。对于分包人的工程款支付可由EPC单位直接支付，前者有利于总包管 理单位对分包人的管理。 3.对分包单位的付款 对各个分包单位的工程款项可以通过EPC总承包单位支付，也可以由业主直接支付。 如果由业主直接支付，需要经过EPC总承包单位的认可。 8.2 保证工期措施 8.2.1 建立完善的生产计划保证体系，明确职责与分工。 强化项目部内部管理人员效率与协调，增强与业主的联系，加强对施工队、分包单位 的控制和与各个供货商的协作，从“人、机、料、法、环”各个方面落实保障措施，并 明确各方各个人的职责分工，减少扯皮现象，争取将围绕本工程建设的各方各个人员充 分调动统一，共同完成工期总目标。 强化例会制度，解决矛盾、协调关系，保证按照施工进度计划进行。完善的管理组织 包括工期控制组织机构和计划控制体系。工期控制组织机构以项目经理为主要责任人， 项目有关部室负责人组成。本项目的计划体系将以日、周、月、总控计划构成工期计划 为主线，并由此派生出设计进度计划、承包商、供货商招标计划和进场计划、技术保障 计划、物资供应计划、质量检验与控制计划、安全防护计划及后勤保障等一系列计划， 并根据实际情况，适时进行调整、纠偏，使进度计划管理形成层次分明、深入全面、动 态跟踪、行之有效、贯彻始终制度。 8.2.2 制定分级控制保证计划 1、编制总进度计划或子进度计划时，我单位将进行多方案比较并选一个优秀、合理 的方案，应体现资源的合理使用、工作面的合理安排、有利于提高建设质量、有利于文 151大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 明施工和有利于合理地缩短建设工期。 2、在编制总进度计划时使其系统化，所编制的各种计划独立但又相互联系、统一， 使其形成计划系统。 3、我单位将对进度实施动态控制，计划编制后，根据现场实际情况对计划进行及时 的动态调整。 要求所有系统（自承建及分包）进场时与总包联系，领取项目总进度计划控制表，并 接受进度计划交底。项目实施过程中遇业主有特殊要求或遇突发事件（自然灾害等）影 响个别系统施工进度，必须及时向总包项目部汇报，说明影响进度的原因，采取挽回工 期的措施，工期节点计划推移的时间等。总包将组织所有系统负责人员召开专题会议， 根据发生变化的节点，重新进行总进度计划的调整，制定适应新情况的进度计划。将新 进度计划通知到各系统，并重新进行交底。项目实施过程中做到损失的工期及时抢回， 绝不允许损失工期累积。工期管理措施见表 工期管理措施一览表 序号 措施 具体内容 1.严格按照项目法施工管理，实行项目施工负责制，对本工程行使计划、 组织、指挥、协调、控制、监督六项基本职能，对本工程实行全方位全过 程的有效管理。 1 项目法施工 2.立足于项目部地位，发挥综合协调管理的优势。本公司将立足于项目部 的地位，以合约为控制手段，以总控计划为准绳，调动各业主指定施工队 的积极性，发挥综合协调管理的优势，确保各项目标的实现。 1.总承包依据合同总工期2)空间上按一定的位置，在时间上按先后顺序， 在数量上按不同的比例，合理地组织起来，在统一指挥下，有序地进行， 确保达到预定的目的； 2.总进度计划由总承包依据施工承包合同，以整个工程为对象，综合考虑 各方面的情况，对施工过程作出战略性的部署，确定主要施工阶段（结 2 计划编制 构、装修、机电设备安装调试、验收等）的开始时间及关键线路、工序， 明确施工的主攻度计划，编制月、周施工进度计划，作到各分部分项工程 的实际进度按计划要求进行；每期根据前期完成情况和其他预测变化情 况，对当期计划和后期计划、总计划进行重新调整和部署，确保按原定或 因非施工原因调整了的期限交工。 1.利用计算机，推行全面计划管理，控制工程进度，建立主要形象进度控 制点，运用网络计划跟踪技术和动态管理方法。做到周保旬，旬保月，坚 持月平衡、周调度、工期倒排，确保总进度计划实施。2.认真做好施工中 3 进度控制 的计划统筹、协助与控制。严格坚持落实每周工地施工协调会制度，作好 每日工程进度安排，确保各项计划落实。编制详细的工程施工总进度计 划，并采用微机管理技术，对施工计划实行动态管理；建立主要的工程形 象进度控制点，围绕总工期控制。 严格按照合同条款中规定的工期对指定分包及专业分包进行考核，合同中 4 进度考核 明确的工期责任，必须履行，实行奖惩罚制度。 1.拿出一定资金作为工期竞赛奖励基金，引入经济奖励机制，结合质量管 5 开展工期竞赛 理情况，奖优罚劣，充分调动全体施工人员的积极性，力保各项工期目标 152大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 措施 具体内容 顺利实现。 2.根据本工程特点，在施工期间，组织进行全方位的劳动竞赛，比工期、 比质量、比安全、比文明施工，根据竞赛结果奖优罚劣，互相促进。 1.根据工程特点，结合现场条件，科学划分流水段，合理进行工序穿插， 缩短工期。 6 流水施工技术 2.将各施工阶段划分为若个施工段，组织段与段之间流水施工。在满足进 度要求的情况下，配备足够的人力、机械、物资等资源，提高计划的可实 施性。在保证上道工序质量的前提下，下道工序提前插入施工。 1.主体结构施工过程中，插入粗装修、机电安装等专业施工，以加快工程 施工进度。根据目前图纸及施工条件设想可能的交叉工作有以下内容：(1) 主体施工阶段，土建与安装预留预埋的交叉，结构与粗装修的交叉；(2) 装饰施工过程中，机电管线敷设穿插以及专项系统施工； 7 交叉施工管理 2.交叉施工时主要考虑的是防止发生对成品的破坏以及安全事故，进而影 响工期。 3.项目经理部由专职人员负责对现场工作环境进行时时跟踪现场，预见与 现场观察相结合，一旦发现具备交叉施工条件，立即在最短时间内安排资 源组织施工。 加强质量检查和成品保护工作，尤其是样板间的贯彻和施工过程中的监督 8 工序质量 检查工作，严格控制工序施工质量，确保一次验收合格，杜绝返工，以一 次成型的施工过程，获取缩短工期的效果。 1.在结构施工阶段就对装修材料、做法进行认定，选定材料，确定样板。 9 提前确定样板 2.每道工序施工之前，先进行样板施工。提前确定样板，细化设计，减少 施工期间技术问题的影响。 10 设备进场 及时按设备进度表运进设备。 1.强化项目部内部管理人员效率与协调，增强与业主的联系，加强对劳务 分包方的控制和与各供货厂商的协作，并明确各方及个人的职责分工，减 少扯皮现象，争取将围绕本工程建设的各方面人员充分调动起来，共同完 成工期总目标。 2.创造和保持施工现场各方面各专业之间的良好的人际关系，使现场各方 认清其间的相互依赖和相互制约的关系。 11 协调管理 3.加强对设计的配合工作。本公司将密切配合一切设计工作，并提供合理 化建议，共同消除设计对施工进度的影响。 4.加强业主、监理、设计方的合作与协调。本公司将通过在现场业主、监 理以及专业施工队之间建立 INTRANET网络环境，加强现场内部参战各方的 配合与协调，使现场发生的技术问题、洽商变更、质量问题以及施工报验 等能够及时快捷地解决。 加强总平面管理，特别是机械停放，材料堆放等不得占用施工道路，不得 影响其他设备、物资的进场和就位，实现施工现场秩序化。本公司将根据 结构主体、装修、设备安装等不同阶段的特点和需求设计现场平面布置 12 总平面管理 图，各阶段的现场平面布置图和物资采购、设备订货、资源配备等辅助计 划相配合，对现场进行宏观调控，在即使施工紧张的情况下，也保持现场 秩序井然，保证施工进度计划的有序实施。 组织专人负责做好各项后勤服务工作，解除后顾之忧，激发和调动职工的 13 后勤服务 积极性。 153大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 8.2.3 各级生产计划的落实方式 一、机械计划的投入及保障措施 1.拟投入主要机械设备机械设备的投入是保证施工生产顺利进行的重要保障，本工程 机械设备供应计划是根据施工进度计划、施工段划分、施工工艺、多年工程施工经验和 现有可调配机械编制而成的。 2.混凝土输送泵的选择与配备 本工程根据单位工程混凝土在不同阶段、不同流水段、不同部位的施工情况来配备 混凝土输送泵。 按混凝土结构工期计算每施工段每天需完成混凝土浇筑量，整个结构施工阶段需配 备2混凝土汽车泵，2台混凝土车载泵。 3.钢筋加工设备的配备 根据本工程钢筋加工量及钢筋直径的大小，主要配备以下几种钢筋加工机械：钢筋 弯曲机、钢筋切断机、钢筋调直切断机、钢筋直螺纹机床等。 （1）钢筋弯曲机外形及技术参数见表 钢筋弯曲机技术参数 序号 型号 GW40 1 弯曲直径 φ6～ 40mm 336mm(半自动) 2 工作盘直径 320mm(手动) 320mm(手动) 3 工作盘转速 3.7r／ min， 14r／ min 4 配用电机 Y100L2—3KW 5 外形尺寸 765×765×600mm 6 整机重量 400kg （2）钢筋切断机外形及技术参数见表 钢筋切断机技术参数 序号 机械性能 技术参数 A3 1 1 切断钢筋直径 螺纹钢 2 动刀片往返次数 (1/min) 37 3 动刀片行程 (mm) 36 4 电动机型号 Y90L-2 5 电动机功率 (KW) 1.5 （3）钢筋直螺纹机床外形见图 钢筋调直切断机性能参数表 154大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 型号 GT4／ 14 1 调直直径 4—14mm 2 切断长度 300一 7000mm 3 调直速度 30m／ min， 54m／ min 4 切刀数目 3 Pair 5 直线度 ＜ 3mm／ m 6 正常切断误差 ＜ 25mm 7 调直电机 丫 132S一 3KW 8 切断电机 丫 132M一 6、 4KW 9 外形尺寸 8860×1010×1365mm 10 整机重量 1420Kg 4.模板加工设备的配备 本工程配备2台 MB104木工圆锯机及 2台 MBS/4B平刨机，以满足施工的需求。 5.土方施工机械 土方开挖施工阶段，拟投入装载机2台，反铲式挖掘机6台，其中铲斗容量 1m³的 4台，铲斗容量0.5m³的2台，配备自卸汽车10台。 土方回填配备装载机2台，反铲式挖掘机6台，其他机械根据施工需要及时调配。 二、劳动力投入保障措施 施工中人的因素是关键。无论从管理层到劳务层，人的素质的好坏直接影响到工程质 目标的实现。根据项目的情况，我们拟采取劳动力保证措施： 劳动力保证措施 序号 保证措施 为了保证进场工人做到人尽其才提高劳动生产力，在劳动力管理上，我们采取区域管理与综 1 合管理相结合，岗前、岗中、岗后三位管理相结合的原则。 做好宣传工作，使全体施工人员牢固树立起 “百年大计，质量第一 ”的质量意识，确保工 2 程质量创优目标的实现。 3 选派优秀的工程管理人员和施工技术人员组成项目管理班子，实施和管理本工程。 4 选派技术精良的专业施工班组，配备先进的施工机具和检测设备，进场施工。 建立完善的质量负责制，使每位参与本项目施工的人员都明确自己的质量目标和责任，使工 5 作有的放矢。 6 进场前，对工人进行各种必要的培训，特殊、关键的岗位必须持有效的上岗证书才能上岗。 7 对施工班组进行优化组合，竞争上岗，使工人保持高度的责任心和上进心。 8 认真做好班前交底，让工人了解施工方法、质量标准、安全注意事项、文明施工要求等。 按劳动力定额组织生产，同时结合实际情况对现场人员进行劳动定员，使工人岗位明确，职 9 责明确，防止人浮于事、发生窝工等消极现象。 10 推行经济承包责任制，使员工的劳动与效益挂钩。 加强劳动纪律管理，施工过程中如有违纪屡教不改者、工作不称职者将撤职并调离工地，立 11 即组织同等级技工进场，进行人员补充。 12 建立激励机制，奖罚分明，及时兑现，充分调动工人的积极性。 13 施工中，根据业主的具体要求调配劳动力进场及施工时间的安排，完全可达到加班施工的要 155大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 保证措施 求。 做好职工的后勤保障工作，在大批人员进场之后，责成有关职能部门的有关人员做好后勤工 14 作的安排，主要解决职工的衣、食、住、行等问题。确保职工无后顾之忧，安心现场工作。 在本工程范围内根据施工进度的需要对各个施工队进行必要的调节，实行动态管理，使之合 15 理流动，达到最佳劳动效率。 准备充足的资金，及时支付各专业队伍的劳务费用，保证不拖欠施工人员的工资，为施工作 16 业人员的充足准备提供保证。 为了保证劳动力及时到位，我单位将成立针对本工程，成立专门的人力资源管理机构，指派 17 专门的人员对本工程劳动力进行调配管理。 根据本标段施工数量、施工进度安排，合理安排和调整劳动力，按照每周、月计划完成工程 18 数量，逐月做出劳动力使用计划，保证劳动力充足。 三、材料投入以及保障措施 1.工程实体材料进场计划 我项目对当地建材和机械设备市场及社会环境熟悉，并与一些信用良好的材料大供 应商建立了融洽的关系，双方长期合作，可在最短的时间内落实货源并确保质量。 做好材料供应计划。根据施工进度计划编制物资需要量计划；并根据物资需要量计划编制 1 物资的采购、运输计划。 2 与多家供应商建立供求关系。 3 严格合约条款，对供应时间作出明确的规定，并严格执行。 4 做好材料储备。根据月度计划，采购所需材料，保证现场材料满足工程需用。 5 做到材料专款专用。 2.材料投入保证措施 材料管理就是在工程施工整个过程中，做好施工材料供应、保管和使用等工作，确 保工程质量、进度以及工程成本的降低。具体材料投入保证措施见表 材料投入保证措施 序 保证措施 号 采购物资时，须在单位确定的的供应商或厂家中择优采购，并将材料、设备的规 格、质量标准、厂家和价格在签订合同前 30日报业主书面签证认可。所采购的物 物资采购 资全部具有出厂合格证、材质证明或使用说明书，对材料、设备有疑问的禁止进 1 上的总体 货或及时退货；加强材料的检测和验收。采购物资，根据国家、地方政府主管部 保证措施 门规定、标准、规范或合同规定要求及按批准的质量计划要求抽样检验和试验， 并做好标识。实施可追溯性管理。对于不合格的产品坚决给以退货。 设备、材料的采购由专业责任工程师根据图纸设计、变更等编制《物资需用量计 划》，其中注明名称、规格、型号、数量、供货日期、特殊技术要求等。由项目 设备和材 经理批准，同时报呈业主单位进行签证认可。当发现原物资需用量计划有漏错情 料采购及 2 况时，应及时编制补充修订计划，并说明原因。计划供应员负责依据经核准的物 保管上的 资需用量计划，编制物资采购计划，报经物资设备部经理审批。 保证措施 采购员要根据技术人员编制的材料计划，积极进行市场调研，货比三家及早落实 货源，签订合同，并负责催货、提运；保管员办理卸货、验收、入库。采购员通 156大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序 保证措施 号 过书面调查、实地考核、间接咨询等形式认真对供应商进行调查，填写调查表。 保温材料、焊条焊丝、防水涂料、电线电缆、特殊材料等还应对生产厂家的生产 能力进行调查，内容包括：货源等级、生产许可证、厂家业绩、质量体系、检验 试验报告等。对于物资采购，必须签订物资供货合同并附质量保证协议书，合同 必须登记，妥善保管。采购员在落实了供货厂家后，应立即将供货厂家的资质证 书（复印件）、营业执照（复印件）、调查表、采购合同、材料规格和价格等资 料汇总提供给业主和建立单位（复印件两套），在业主签证认可后存档。 对厂家提供的样品由项目专业工程师进行自审，对重要材料在自审合格的基础上 提供样品给监理审查，征得业主同意，并在样品确认单上签字认可，做记录，按 供应计划的要求及时组织材料进场。 材料试验员必须认真评审 “产品质量证明 ”资料，并与有关标准对照，核查资 料中的偏差、错误，核查定货物资的技术条件是否与产品、设计要求一致，进行 外观、尺寸、标记、炉批号等实物检验，填写 “进货物资评审报告 ”，报请专 业责任工程师确定抽样比例、复检项目、试验内容。然后，由材料检验员出具 “检测委托单 ”，委托有资格的计量检测机构进行检验和试验（计量检测机构必 须通过业主的认可）。材料检验员在得到 “检验、试验报告 ”后，报请专业工 程师及业主和监理单位进行综合评审，如材料质量合格，由业主、监理单位现场 代表和我单位专业工程师、材料检验员签章认可，方可投入使用。如不合格由采 购员按物资供货合同进行退货等处理。 保管员在收料时，必须连同业主和监理单位现场代表共同对实物、名称、型号、 规格、材质、数量、外观、包装（有必要时核对检印章和检印号）等进行详细核 对，确认无误后方可验收入库，并会签材料验收单。保管员在验收时要亲自检 斤、检尺、量方过磅，核对数量。保管员根据物资的物理性质、化学性质、形 状、体积、重量等不同情况有秩序、分类别入库保管。要做到：三清 ——材质 清、规格清、数量清，三齐 ——堆放整齐、码放整齐、排列整齐。标记清晰、明 确、对号入座。原材料、设备、半成品的防护由保管员负责施工现场的防护，当 班组领用后由班组长指派专人负责，领用人须对领用的物资质量进行外观核验， 并保证材料的规格、型号、材质等符合图纸设计要求。现场所有的小型材料（如 焊条、灯具、卫生洁具、设备配件等）将贮存在干燥通风的库房中；大型材料 （如钢板、钢管、电缆、设备等）将贮存在不积水、干燥通风的专用露天堆放场 地，并采取合理的堆放方式和保护措施，防止设备材料因日晒雨淋而锈蚀或损 坏；对于易燃易爆材料（如油漆、汽油、氧气、乙炔、保温材料等）要将其分别 存放于通风性能良好、远离火源的库房内，并配备齐全的消防措施（如灭火器 等）。所有材料均要堆放要求整齐，并挂上标识牌。 建立完善的安全保卫制度，要求安全保卫人员对施工现场进行巡逻检查，防止出 现材料被盗现象 设备材料的检验和标识对确保材料质量和方便施工有不可估量的作用。设备材料 检验可分为进货验收时的检验和安装过程中的检验，检验方法有：验证法、观察 设备材料 法、计量器具检验法、试压法、单机试转法、无负荷试车法、外委检验等，检验 的检验和 3 过程将严格遵照国家相关施工及验收规范、质量评定标准、设计图纸等要求进 标识上的 行，使用合格的计量器具，掌握正确的使用方法，并认真做好检验记录。材料的 保证措施 标识主要是为了材料领用方便，同时可防止不同材料之间的相互污染，只有作好 材料标识，才能确保材料在领用中不会因错误而造成经济损失，同时保证了材料 157大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序 保证措施 号 的使用质量。 设备、材料的检验：进货物资的验证由计划供应员和仓库保管员负责。保管员必 须保证未经验证的物资不投入施工现场使用。没有 “产品质量证明 ”资料的不 予以验收，并且审核 “产品质量证明 ”的准确性。使用计量器具（如钢卷尺、 游标卡尺、万用表、磅秤等），对供货物资的外观、型号、规格、数量进行严格 验证。确认验证结果，进行编号登记。物资由保管员认真进行标识。标识的方法 有：使用标记、标牌、记录设置存放地点等，必须经常保持标记清晰、明显、正 确。材料到货 24小时前通知业主、监理工程师准备验收。 进货物资的检验办法必须执行有关标准、施工及验收规范或业主合同的规定。专 业责任工程师对需进行检验和试验的物资进行检验，不受其它因素干扰，独立对 进货物资做出放行决定或质量否决决定，并对其决定负直接责任，要严格确保未 经检验、试验的物资不得投入施工现场使用。 使用代用材料，需填写材料代用单，经业主、监理工程师、设计单位批准。 已办理领用手续的原材料、半成品的出库运输和场内二次搬运由施工班组负责保 证其安全，专业责任工程师监督，为防止因产品搬运不当而变形和损坏，在搬运 前搬运负责人必须会同搬运人员一起制定搬运方法，落实搬运措施，防止倾斜、 散落而造成设备构件的损坏，并明确个人分工和安全注意事项。 超重、超限或重要设备（物资）的搬运，必须由项目责任工程师根据其特性及在 详细了解或掌握了运输路线、运输机具等情况后，制定专题运输方案，并经单位 技术负责人审核并报业主、监理工程师审核批准。 领用时由计划供应员填写料具调拨单，保管员凭调拨单发料。物资发放必须做到 “四不出库 ”：物资没验收、去向不明、白条子、手续不全的物资不出库。且必 须避免误发、错发 物资与设 各道工序在验收前，由施工该工序的班组长指派专人防护。经业主、监理、项目 备在使用 部验收后，由下道工序的施工班组长指派专人防护。各专业各道工序的防护内容 4 和安装过 及其方法由责任工程师详细进行书面或口头技术交底。如经质量检查员核定为不 程中的保 合格品，不得转入下一道工序，并由质量检查员立即进行标识，立即进行隔离， 证措施 由单位技术负责人组织评审，确定返修或报废（退货），保证满足业主要求。对 于轻微不合格品，可由质量检查员责令返修。返修后的产品，须重新进行检验， 并请业主、监理工程师共同进行复查。合格后方可转序。 在安装过程中发现不合格品后，专业责任工程师立即组织相关人员分析原因，制 订纠正和预防措施，防止同类问题发生，针对常见的质量通病，制定相应的预防 措施，保证设备、材料安装后的质量。 我方成立 “工程防护组 ”，在施工过程中，工程防护值班员必须按 “工地保卫 制度 ”的规定日夜巡查，做好本区域内的工程防护工作，直至办好交工验收及移 交手续，业主接手后方能撤离。 我方承诺保证业主作为设备材料最终用户享有退换、保修、调试等售后服务的一 切权益，并赔偿因材料质量原因或由于我方施工或安装损坏、储存不当、误用或 疏忽所导致的对业主造成的损失。 物资采购 为保证设备材料的质量，我方将严格保证项目施工人员的素质，并于该工程开工 方面的其 前再认真进行专题培训，配备经检验、校验合格能满足该工程质量检测要求的计 5 它保证措 量设备及具，配备先进的技术状态良好的施工机械设备，严格按设计要求、业主 施 及监理工程师要求进行施工。 158大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序 保证措施 号 为保证设备、材料的质量，让业主、监理工程师满意，我方将热忱欢迎业主、监 理工程师提供更好的方法和中肯的批评，随时改正和提高质量保证方法。 8.2.4 组织与协调的方式 技术协调需着重在以预控为主，强调技术综合协调能力，主要体现在以下几方面： 1.技术协调预控的全面性 作为总承包商除对自身承包范围内的工程技术管理外，更重要的是对其他指定专业 承包商的技术协调管理，具体如下： (1)主体结构与外墙工程施工的技术协调 (2)主体结构施工与机电、内外装修工程施工的技术协调 (3)机电安装与内外装修工程施工的技术协调 (4)机电安装工程内部各专业协调 2.技术管理的前伸与后延 在施工中，我们不仅重视其施工的内在质量，而且通过技术准备协调向前延伸到其 技术思想的领会，向后延续到其使用功能和寿命的保护，通过技术的综合协调，确保建 筑物达到其应有的功能和寿命。在技术管理工作中，要求充分理解设计师与业主设计意 图，从建筑的功能性、适用性等方面进行施工组织设计，在保证施工质量的前提下，为 业主提供更满意的服务。 3.新技术、新工艺、新材料的应用与推广 本工程将积极推广和应用“四新”技术，通过这些新技术的应用，工程将取得明显 的经济效益和社会效益。 8.3 保证质量措施 8.3.1 建立质量保证体系 质量管理体系是整个工程质量能否加以控制的关键，工程质量的优劣是对项目团队管 理能力的最直接的评价，质量管理体系设置的科学性对质量管理工作的开展起到决定性 作用。根据政府相关部门的政策法规，结合工程特点、GB/T19001 质量管理体系标准和 企业质量管理体系，我单位将建立覆盖本工程全部施工范围的质量管理体系，并确保其 渗透于工程施工的全过程。施工质量管理体系详见图。 施工质量管理体系 159大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 质量控制要点一览表 控 制 主要 参与 主要控制内 参与控 工作 工作 控制环节 控制要点 阶 控制人 控制人 容 制内容 依据 见证 段 图纸、资料 图纸、 各专业 项目工 是否齐全， 图纸及技 自审 1 技术文 工程师 程师 能否满足施 术文件 记录 件自审 工要求 设计 交底 设计 设计交 了解设计意 解决问 项目工 专业工 记录 交底 2 底或技 图，提出问 题的方 同上 一 程师 程师 技术 工艺 术条件 题 法 会谈 审图 记录 对图纸的完 整性、准确 图纸 图纸会 3 同上 同上 性、合法 同上 会审 施 审 性、可行性 记录 工 进行会审 准 批准 备 执行相关 按企业标准 的施 过 施工组 国家技术 4 同上 同上 编制施工组 编制 工组 程 制定 织设计 标准、验 织设计 织设 施工 收规范 二 计 工艺 专题施 执行相关 批准 文件 工方案 组织设计审 国家技术 的施 5 同上 同上 编制 或施工 批 标准、验 工方 工艺 收规范 案 批准 物资 各专业 的施 及机 编制、审 图纸、规 三 6 提出需 同上 同上 编制 工组 具准 核、报批 范、定额 用计划 织设 备 计 技术 技术总 项目工 编写交 施工图验 批准 四 7 同上 组织交底 交底 交底和 程师、 底书施 收规范， 的专 160大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 控 制 主要 参与 主要控制内 参与控 工作 工作 控制环节 控制要点 阶 控制人 控制人 容 制内容 依据 见证 段 题施 分专业 项目经 工技术 质量评定 工方 交底 理 交底 标准 案 报出评 焊接 五 焊接 9 工艺试 检验工 焊接责 审核后报项 定项目 施工图及 工艺 工艺 验 程师 任师 目工程师 和实验 评定 评定 报告 报告 设备材 土建， 编写材料平 建帐立 10 料进场 安装工 材料员 衡计划组织 材料预算 计划 卡 计划 程师 进货 评定 核对规格型 各专业 供货清单 设备 设备开 安装工 号，各品各 开箱 六 11 责任工 产品说明 材料 箱检验 程师 件随机文件 记录 程师 书 进场 是否齐全 审查质保 材料 材料验 专业工 合同材料 12 材料员 书，清查数 验收 收 程师 预算 量 单 材料保 分类存放， 进料 13 材料员 供应计划 设备 管 建账建卡 单 七 材料 核对名称、 材料发 限定领料 发料 进库 14 材料员 领料员 规格型号， 放 卡 单 材质合格证 项目经 施工 设备购 理，技 专业工 报出计 批准 八 机具 15 上报审批 置进场 术负责 程师 划 计划 准备 人 焊接技 审查焊工合 焊工 焊工资 焊接责 检查确 焊工考试 人员 16 术负责 格证有效项 合格 格认可 任师 认 规范 九 资格 人 目 证 交底 质检人 质安负 资格 17 同上 审查操作证 确认 规程 员 责人 证书 人员 项目 试验人 质安负 资格 十 资格 18 技术 确认 规程 员 责人 证书 认可 负责人 项目 质保人员上 批准 十 开工 确认开 专业工 施工准备 19 技术 岗、设备机 开工 一 报告 工条件 程师 工作计划 负责人 具进场 报告 基础及 测量 设备基 十 轴线 测量放 轴线、标高 复核检 放线 20 础孔洞 同上 图纸标准 二 标高 线员 位置 验确认 结果 螺旋控 记录 测 施 材料 材料用通 批准 工 十 材料 材料代 各专业 员、质 21 工艺审核 知单 意见 阶 三 代用 用 工程师 量检查 书 段 员 项目技 实施监 主体质保体 术负责 督按图 各项 模板铁 质量检 系运转确保 施工验收 22 人、专 按技术 原始 主体 件制装 查员 几何尺寸位 规范 十 业工程 标准施 记录 工程 置正确 四 师 工 施工 砼后台 按程序施工 砼制配 23 同上 专职质 确保计量准 同上 同上 同上 施工 量检查 确，解决技 161大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 控 制 主要 参与 主要控制内 参与控 工作 工作 控制环节 控制要点 阶 控制人 控制人 容 制内容 依据 见证 段 员 术问题 砌体工 专业工 质量检 主持质保体 24 同上 同上 同上 程 程师 查员 系运转 主持质保体 楼地面 系运转确保 25 同上 同上 同上 同上 同上 施工 使用功能及 观感质量 样板开路细 十 装饰 室内外 部处理，确 五 装修 26 装饰工 同上 同上 同上 同上 同上 保使用功能 工程 程 及观感质量 各责任 检查确 工程师 认安装 吊装 27 安装 同上 组织实施 方案 质量检 工作准 记录 查员 备就绪 十 防水 防水工 防水工 审核返修方 制定返 28 同上 六 工程 程保护 程师 案 修方案 8.3.2 质量管理组织机构及创优计划 本工程项目质量管理组织机构是在政府质量监督部门、业主、监理、企业总部主管部 门监督管理之下，以项目经理、技术负责人等为实施主体的组织机构，质量管理组织机 构见下图： 质量管理组织机构 162大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 质量创优组织流程 8.3.3 质量管理岗位职责 项目主要管理人员及部门的质量管理职责见下表。 质量管理职责 序号 岗位/部门 职 责 内 容 项目质量的第一责任人，负责组织工程质量策划和施工组织设计大纲的编 1 项目经理 制，制定工程质量实施总目标。 根据工程质量策划和质量计划，组织专项施工方案、工艺标准、操作规程编 2 技术负责人 制，提出质量保证措施。负责工程施工规范、规程和标准管理。 编制专项质量检验计划、过程控制计划、质量预控措施等，对工程质量进行 控制；组织检查各工序施工质量，组织重要部位的预检和隐蔽工程检查；组 3 质量保证部 织分部工程的质量核定及单位工程的质量评定；针对不合格品发出“不合格 品报告”或“质量问题整改通知”，并监督检查其落实。向业主（监理）报 送月度技术质量总结。 对图纸、施工方案、工艺标准确定并及时下发，指导工程的施工生产；负责 4 工程技术部 结构预控验算、结构变形监测、工程施工测量和各项试验检测工作；对工程 技术资料进行收集管理，确保施工资料与工程进度同步。 严格按物资采购程序进行采购，确保物资采购质量；组织对工程物资的验 6 物资设备部 证，确保使用合格产品；采购资料及验证记录的收集、整理。 8.3.4 质量管理程序 我项目的质量管理能力由技术保证能力、项目管理能力、服务能力等构成。因此我项 目的质量管理部确立了以培训、服务拉动项目管理的策略，有计划、有针对性地开展服 163大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 务工作，以求实创新的思想，全力围绕总部服务控制的职能和GB/T19001质量管理体系标 准及质量程序文件要求，为本工程施工提供全方位、高品质的服务。 在本工程开工之初，我项目将对项目有关管理人员进行GB/T1900质量管理体系运行 的培训，对技术资料的管理、项目创优计划、质量检验计划、质量计划、环境管理计划 的制订和实施进行指导。在工程施工过程中，及时跟踪本工程的质量情况，对项目进行 考核，同时促进本工程同我项目其它创优项目的交流，确保本工程质量目标的实现。 8.3.5 施工质量管理程序 本工程施工质量管理程序将各专业分包工程按“施工准备阶段、施工阶段、交工验收 阶段”进行划分，在各阶段对分解目标按计划、执行、检查、处理四个过程进行循环操 作（即PDCA循环），在分包施工过程中收集、整理质量记录的原始记录，分析质量状况 和发展趋势，有针对性地提出改进措施，对各工序施工质量作持续改进，通过工序施工 质量控制整体质量。 8.3.6 建立质量制度 序号 制度名称 制 度 内 容 工程质量承包负 拟定工程质量责任状，充分调动项目经理部全体管理人员及班组成员的工 1 责制度 作积极性，努力提高整体技能。 1.工程技术部组织项目相关人员进行图纸审核、作好图纸会审记录，协助 业主、设计作好设计交底工作，解决图纸中存在的问题，并作好记录。 2.技术管理编制有针对性的施工组织设计，积极采用新工艺、新技术，针 图纸会审技术交 2 对特殊工序要编制有针对性的作业指导书。每个工种、每道工序施工前要 底制度 组织进行各级技术交底，包括项目工程师对工长的技术交底，工长对班组 的技术交底，班组长对作业班组的技术交底。各级交底以书面进行。因技 术交底不清而造成质量事故的要追究有关部门和人员责任。 工程钢筋、水泥及各类材料进场，需具有出厂合格证，并根据国家规范要 材料进场检验制 3 求分批量进行抽检，抽验不合格的材料一律不准使用，因使用不合格材料 度 而造成的质量事故要追究验收人员的责任。 施工操作注重工序优化、工艺改进和工序标准化操作，通过不断探索，积 4 样板引路制度 累必要的管理和操作经验，提高工序的操作水平，确保操作质量。 各工种如钢筋、混凝土、模板、砌筑、抹灰及水电安装等，施工过程中在 5 施工挂牌制度 现场实行挂牌制，注明管理者、操作者、施工日期，并做相应的图文记 164大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 制度名称 制 度 内 容 录，作为重要的施工档案保存，因现场不按规范、规程施工而造成质量事 故的要追究有关人员的责任。 实行自检、互检、交接检制度，自检要作文字记录。隐蔽工程要由工长组 6 “三检“制度 织项目技术负责人、质量员、班组长检查，并做出较详细的文字记录。 不合格分项、分部和单位工程必须进行返工。不合格分项工程流入下道工 序要追究班组长的责任，不合格分部工程流入下道工序要追究工长和项目 7 质量否决制度 经理的责任，不合格工程流入社会要追究单位经理和项目经理的责任，有 关责任人员要针对出现不合格原因采取必要的纠正和预防措施。 质量例会、讲评 由项目技术负责人组织每周质量例会和每月质量讲评。对质量好的要予以 8 制度 表扬，对需整改的限期整改，在下次质量例会逐项检查是否彻底整改。 9 奖罚制度 依据国家质量验收规范，每周进行一次现场质量大检查，奖优罚劣。 项目部配备一定数量的资金作为项目质量保证金，以保证科技进步、技术 10 质量保证金制度 攻关和施工质量奖励的实现。 8.3.7 质量保证措施 1.工程质量控制流 165大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 达到创优标准工程质量控制流程 2．过程质量控制程序 过程质量控制程序 3．工程质量监督程序 166大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 质量监督验收程序 4、工程材料、设备的质量控制措施 （1）材料、设备采购控制 物资设备部统一采购施工现场所需的材料、设备，并严格进行质量控制。采购物资优 先在合格的材料供应商范围内采购，如所需材料在合格的材料供应商范围内不能满足， 就要对其他供应商进行评审，评审合格后再进行采购。 对供应商的评审建立评审小组，对供应商的能力、产品质量、价格和信誉进行预审， 建立材料供应商花名册。采购部门负责人定期（半年度）组织对于选定的材料供应商进 行审核，如审核中发现不合格的，从合格材料供应商花名册中除名。 （2）工程材料、设备的报批和确认 工程材料设备的质量直接涉及到工程质量。除业主指定的供应商外，总包单位对工程 材料设备实行报批确认的办法，其程序为： 1)编制工程材料设备确认的报批文件。项目部事先编制工程材料设备确认的报批文件， 文件内容包括：制造（供应商）的名称、产品名称、型号规格、数量、主要技术数据、 参照的技术说明、有关的施工详图、使用在本工程的特定位置以及主要的性能特性等。 报批文件附上总包单位统一编制的《材料设备报批单》，送监理、业主。 2)报批手续完毕后，项目部、业主和监理各执一份，作为今后进场工程材料设备质量 检验的依据。 （3）材料样品的报批和确认 167大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 按照工程材料设备报批和确认的程序实施材料样品的报批和确认。材料样品报业主、 监理、设计院确认后，实施样品封样制度，为日后复核材料的质量提供依据。 （4）加强工程材料、设备的进场验证和校验 对于进场工程材料设备的质量验证和检验，其程序是： 1)工程材料设备进场后，项目部进行自检并填写《材料清单》和《材料验收单》，并 报监理。 2)项目部请监理共同验收，需取样的，按规定将样品送到工程材料陈列室。 3)在材料验收中实施《材料取样标签》，经监理验收合格后，在《材料取样标签》上 加盖“取样合格”章，然后当众贴在取样实物上，贴有《材料取样标签》的取样材料， 作为今后材料验收对照的依据。 4)项目部对进场材料设备进行全面的验证和检验，拒收与规定要求不符的材料设备， 同时对相关的供应商予以警告。确保使用或安装的设备和材料符合质量规定的要求。 5、标识工程所有材料、设备，保证可追溯性 为了保证本工程使用的物资设备、原材料、半成品、成品的质量，防止使用不合格品， 以适当的手段进行标识，所有标识均应建立台帐，作好记录、使之具有追溯性。 6、施工工序的质量控制措施 施工工序的质量控制措施 序号 项目 内容 全过程全天候 项目部派出责任工程师，对过程质量展开全过程、全天候的监督与认可， 1 跟踪监控 凡达不到质量标准的不予签证，并责成期限整改。 根据施工进度节点，突出重点，抓住关键过程进行质量控制。为了控制关 抓住关键过程 键过程的工程质量，编制详细的施工方案，组织质量技术交底，下达作业 2 进行质量控制 指导书，对施工全过程实施质量检验。加强对关键过程的检查和监督，使 得关键过程施工质量始终处于受控状态。 在自检的基础上，必须通过监理工程师检验签字认可后，方可进入下一道 接受工程监 工序安装或施工。对监理单位在监理过程中开具的施工安装不符合设计要 3 督、进行督促 求、施工技术标准和工程合同约定，或者存在的测量、质量、安全等隐患 整改 方面的整改通知，项目部予以及时落实、跟踪和督促相关人员限时予以整 改，直至监理验证签字认可为止。 在施工过程中抓好过程检验。 1.其次进行分项分部工程的质量复验，在自检的基础上，对分项分部工程 的质量进行复验认可； 2.对隐蔽工程采取连续或全数的检验和试验方法，对隐蔽工程验收记录进 4 过程检验 行复验认可，并在监理核验签证后方可进入下道工序施工； 3.组织主要分部工程质量等级的的核验。项目部制订基础、结构和装饰工 程质量的核验计划并报质监站，当上述分部工程分阶段完成时，经自检、 复验、监理验收签证后，由质监站组织人员前来进行质量等级的检验。 产品保护进行 对已完成并形成系统功能的产品，经项目部验收后，即组织人力、物力和 5 系统管理 相应的技术手段进行产品保护，直至形成最终产品交付业主使用为止。 7、施工阶段性的质量控制措施 168大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 施工阶段性质量控制主要分为三个阶段，即事前控制、事中控制、事后控制，并通过 这三阶段对各分部分项工程的施工进行有效的阶段性质量控制。 施工阶段性的质量控制措施 序号 阶段 内容 事前控制是在正式施工活动开始前进行的质量控制，事前控制是先导。事前控 制, 主要是建立完善的质量保证体系，质量管理体系，编制《质量保证计划》， 制定现场的各种管理制度，完善计量及质量检测技术和手段。对工程项目施工所 事前 1 需的原材料、半成品、构配件进行质量检查和控制，并编制相应的检验计划。 控制 进行设计交底，图纸会审等工作，并根据本工程特点确定施工流程、工艺及方 法。对本工程将要采用的新技术、新工艺、新材料均审核其技术可靠性及运用范 围。检查现场的测量标桩，建筑物的定位线及高程水准点等。 事中控制是指在施工过程中进行的质量控制，是质量控制的关键。主要有： 1.完善工序质量控制，把影响工序质量的因素都纳入管理范围。 事中 2.严格工序间交换检查，作好各项隐蔽验收工作，加强交检制度的落实，对达不 2 控制 到质量要求的前道工序决不交给下道工序施工，直至质量符合要求为止。 3.对完成的分部分项工程，按相应的质量验收标准和办法进行检查、验收。 4.审核设计变更和图纸修改。 事后控制是指对施工过的产品进行质量控制，是弥补。按规定的质量验收标准 和办法，对完成的单位工程、单项工程进行检查验收。整理所有的技术资料，并 事后 3 编目、建档。在保修期间，我方将依据保修合同与承诺，本着“对用户服务，向 控制 业主负责，让用户满意”的态度，采取有效的制度与措施，以优质、迅速的维修 服务维护用户的利益。 8.4 技术管理措施 8.4.1 建立技术管理责任制，明确职责与分工。 本工程涉及专业广泛，需要有多种专业技术支持。因此，总承包商高水平的技术管理 工作是工程得以高标准、高效率完成的基本保证。根据现场施工技术管理的范围和性质 划分，本工程技术管理主要包括：施工图深化设计管理，图纸会审、设计变更及工程洽 商管理、施工技术交底管理、施工组织设计（方案）管理、检验与试验管理、施工技术 资料管理以及文件信息管理等部分。 工程技术管理的科学性、明确性、针对性和深入性，决定了承包商能否根据自己的 质量策划实现优质工程的质量目标。我们根据工程技术管理过程中的重点工作进行进一 步的分解，并结合现场技术管理的紧迫性，分别进行有针对性的论述。 总承包技术管理模式 169大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 8.4.2 贯彻落实各种制度。 技术协调需着重在以预控为主，强调技术综合协调能力，主要体现在以下几方面： 1.技术协调预控的全面性 作为总承包商除对自身承包范围内的工程技术管理外，更重要的是对其他指定专业 承包商的技术协调管理，具体如下： (1)主体结构与外幕墙工程施工的技术协调 (2)主体结构施工与机电、内外装修工程施工的技术协调 (3)机电安装与内外装修工程施工的技术协调 (4)机电安装工程内部各专业协调 2.技术管理的前伸与后延 在施工中，我们不仅重视其施工的内在质量，而且通过技术准备协调向前延伸到其 技术思想的领会，向后延续到其使用功能和寿命的保护，通过技术的综合协调，确保建 筑物达到其应有的功能和寿命。在技术管理工作中，要求充分理解设计师与业主设计意 图，从建筑的功能性、适用性等方面进行施工组织设计，在保证施工质量的前提下，为 业主提供更满意的服务。 3.新技术、新工艺、新材料的应用与推广 本工程将积极推广和应用“四新”技术，通过这些新技术的应用，工程将取得明显 的经济效益和社会效益。 4.深化设计管理 由于本工程建筑规模大，结构型式复杂，专业涉及多，无疑给设计院的施工图设计带 来了繁重的工作量。可以预见，施工图深化设计的顺利及时与否，将是影响本工程能否 顺利施工的一个关键。为此，我公司将充分发挥自有设计力量，在总承包管理项目经理 170大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 部下设置深化设计部，承担施工图深化设计及设计协调等工作，进一步深化设计施工图， 并提交工程师认可，对不属于自营范围的工作，担负起积极的设计协调配合的职责，以 缓解设计压力，缩短设计时间，保证工程的连续施工。 5.图纸会审管理 在工程准备阶段，总承包商组织下进行图纸会审与设计交底工作。 施工图是施工的主要依据，施工前组织技术专业人员认真熟悉、理解图纸，对图中的 问题书面提供给业主，以便业主在组织图纸会审前参考，将图纸中的不明确的问题解决 在施工之前。 对本工程而言，结构施工阶段，要落实设计要求的专业配合要求，如对于结构中的混 凝土结构的压缩变形问题的处理方法，主体混凝土结构施工时的预留预埋，外墙工程对 主体结构施工的精度要求等。 本工程内存在众多分包商，其管理体系和管理组织各不相同，为此总承包商设专门的 技术责任工程师及商务责任工程师对工程的全部变更及洽商进行统一管理。设计变更由 总承包商统一接收并及时下发至分包商，并对其是否共同按照变更的要求调整等工作进 行评议处理。同时各家分包商的工程洽商以及在深化图中所反映的设计变更，亦需由总 承包商汇总、审核后上报，工程师批准后由总承包商统一下发通知各指定分包商。工程 变更管理过程中，总承包商负责对变更实施跟踪核查，一方面杜绝个别专业发生变更， 相关专业不能及时掌握并调整，造成返工、拆改的事件发生，另一方面还要监督核实工 程变更造成的返工损失，合理控制分包商因设计变更引起的成本增加 其工作管理流程如下 图纸会审管理流程 171大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 6、技术交底管理 根据我们以往的工作经验，凡是有详细方案和严格落实技术交底的分项工程，施工质 量都能得到很好的保证；凡是没有详细方案，技术交底不严格的工程质量就容易出问题。 基于这样的认识，总承包商将狠抓技术交底管理落实工作，从分包商一进场开始就特别 重视技术管理的力度，建立三级交底制度，即项目总工程师向项目全体人员进行施工组 织设计的交底，方案编制人员向现场施工管理人员进行专项方案的交底；现场施工管理 人员向分工施工负责人交底；分包施工负责人向施工操作人员交底，并由现场责任工程 师监督。在技术交底的过程中，各级负责人会根据各自的交底对象突出技术的侧重点并 不断细化，保证技术交底的传达准确无误，具备可操作性。 技术交底必须以书面形式进行，填写交底记录，审核人、交底人及接受交底人应履行 交接签字手续。 8.5 安全保证措施 8.5.1 安全管理体系 一、安全生产管理目标、方针 1、管理目标 我们的安全目标：伤亡事故为零，损失工时事故为零；我公司承诺工程安全管理目标 为：杜绝死亡、重伤及重大火灾事故；环境、安全文明施工优良率达到90%以上；符合职 172大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 业安全健康管理体系GB/T28001idt、OHSAS18001的要求。 2、管理方针 安全管理理念：“中国建筑，和谐环境为本；生命至上，安全运营第一”。 二、安全生产组织架构 成立安全生产管理机构，负责对项目安全生产问题进行决策和管理；设安全环境部， 全面负责工程的安全生产、文明施工与环境保护管理工作。在此基础上建立以项目经理 为首，生产经理、技术负责人、各分包项目经理、安全总监、专职安全员、责任工程师、 班组长、施工作业层，组成的纵向到底、横向到边的安全生产管理体系。每个人在管理 体系中都有明确的职责。建立安全生产责任制，总包项目经理是项目安全生产的第一责 任人，安全总监分管安全管理工作，责任工程师主要负责安全工作的落实情况，同时也 是分项工程施工的安全生产第一责任人，各班组长负责该班组的安全工作，专职安全员 协助安全总监和安全部长进行安全管理工作，现场每周一次安全联合检查。安全生产组 织架构如图所示。 安全生产管理组织机构 三、现场安全员配备 安全生产管理人员的配备标准按照《建筑施工企业安全生产管理机构设置及专职安全 生产管理人员配备办法》（建质[2008]91 号）中的规定配备。 根据项目的实际情况，配置1 名安全总监，1 名安全环境部长，专职安全员按1:50 （工人）的比例配置，专职安全员负责现场的安全管理工作。 四、安全生产管理职责 主要岗位及部门的安全管理职责 部门/岗位 序号 安全管理职责 名称 1 项目经理 项目经理是施工现场安全生产的第一责任人，负责建立健全安全生产责任制和 173大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 部门/岗位 序号 安全管理职责 名称 有关安全生产规章制度。 全面负责施工现场的安全管理、安全措施、安全生产等，保证施工现场的安 全，组织施工过程的策划，组织编制职业健康安全与环境管理规划和管理方案 的制定、实施、检查、落实等。 参与或主持编制项目职业健康安全组织项目部的质量、职业健康安全与环境意 识教育和专业技能培训。 贯彻安全生产方针政策，执行安全消防技术规程、规范、标准及合约。 协助项目经理制定本项目安全生产管理办法和规章制度，并监督实施。 2 技术负责人 组织人员编制安全技术措施和分部工程安全方案，督促安全措施落实，解决施 工过程中不安全的技术问题。 组织安全技术交底，组织编制项目应急预案，落实应急准备和响应参加每周一 次的安全检查，对不安全因素定时、定人、定措施予以解决，并落实、检查。 直接对专业项目安全生产负责，督促专业项目施工全过程的安全生产，纠正违 3 生产经理 章，配合有关部门排除施工不安全因素，安排项目经理部安全活动及安全教育 的开展，监督劳保用品的发放和使用，并按规定组织检查、做好记录。 安全生产工作负直接责任。 国家及保定市有关安全生产的方针、政策、法规和各项规章制度，参与制定并 执行项目安全生产管理办法。 4 安全总监 落实有关安全消防管理规定，对进场工人进行安全消防教育和培训，强化职工 的安全意识和消防观念。 组织现场安全生产、消防措施的检查，出现问题及时处理。 在项目安全总监的领导下，参加每周一次的安全大检查，并做好检查记录，对 查出的问题，负责下发隐患整改通知单，并亲自监督整改。 5 安全环境部 经常组织安全生产、消防工作的宣传活动。 发生安全事故时，首先采取应急措施，保护好现场，并立即报告，按照“四不 放过”原则督促改进措施的落实。 在编制项目总进度计划时，要综合考虑平衡各生产要素，保证安全管理与生产 任务协调一致。 工程 在检查生产计划实施情况的同时，要检查安全措施落实的情况。 6 技术部部 负责编制项目文明施工计划，并组织具体实施。 负责现场环境保护工作的具体组织和落实。 在进行项目综合管理目标考核评价过程中，应同时考核评价安全生产情况。 根据劳动防护用品计划及时供货。购置的劳动防护用品必须“三证”齐全( 7 物资设备部 生产许可证、产品合格证、年检证)，不符合安全标准的用品必须更换，严禁 发放使用。按要求做好材料堆放及储存，防止坍塌，仓库配备灭火器材。 8.5.2 安全生产管理制度 本工程中制定和实施的安全生产管理制度见下表： 序号 制度名称 主要内容 1 安全技术交底制 根据安全措施和现场实际情况，各级管理人员需亲自逐级进行书面交底。 2 班前检查制 专业安全工程必须督促与检查施工方、专业分包对安全防护措施是否进行 174大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 序号 制度名称 主要内容 了检查。 脚手架、塔吊及 大中型设备安全实行验收制，凡不经验收的，一律不得投入使用。需政府 3 大中型设备 部门验收的，在自检合格后，由项目部报验。 安全验收制 经理部每周一要组织全体工人进行安全教育，对上一周安全方面存在的问 4 周一安全活动制 题进行总结，对本周的安全重点和注意事项做必要的交底，使广大工人能 心中有数，从意识上时刻绷紧安全这根弦。 定期检查与隐患整 经理部每周要组织一次安全生产检查，对查处的安全隐患必须定措施、定 5 改制 时间、定人员整改，并做好安全隐患、整改消项记录。 每年由企业统一组织进行，加强施工管理人员的安全考核，增强安全意 6 管理人员年审制 识，避免违章指挥。 一旦出现难以控制的安全隐患或险情，立即停止有关作业，立即报告有关 7 危急情况停工制 部门，及时采取措施排除险情。 发生安全事故必须立即报告，及时抢救伤员并采取措施保护现场，按“四 8 事故报告制 不放过”原则对事故进行处理。 对每次检查中位于前两名的单位给予1200-3000元奖励，对最后两名给予 9 安全生产奖罚制 1200-2000员罚款或停工整顿。 10 持证上岗制 特殊工种必须持有上岗操作证，严禁无证操作。 8.5.3 安全生产的教育与培训计划的制定。 我公司安全教育覆盖所有在施人员，各级年审、教育、培训均必须考试合格、签发合 格证后持证上岗，不合格者不准上岗。分层次逐级教育主要包括内容如下表： 安全培训组织 序号 人员 培训组织 1 项目负责人 隔年一次安全教育培训。 2 项目管理人员 每年安全教育时间≥8小时。 3 专职安全员 每年安全教育，安全总监必须有安全工程师资格。 4 劳务队伍负责人 每年接受公司≥24小时安全专项培训。 5 特种作业人员 必须通过政府部门专项安全技术培训。 6 普通工人 接受进场教育、三级教育。 175大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 新工人三级教育(各 安全资料下发批阅教育 上报经理部备案 协作单位) 考卷填写教育卡 组 织 安 培训资料下发上岗证填 特种工人培训教育 上报安全总监备案 全 写教育卡 教 育 班前教育技术交底 三检查班前工具检查日 责任工程师监督检查 (各协作单位) 安全注意事项 工人进场教育流程图 8.5.4 安全活动制度。 1.班前安全生产讲话。 2.周一安全教育。 3.每周生产例会安全讲评。 4.每月安全全员学习。 5.节假日、重大政治活动安全教育。 6.针对特殊情况的安全教育。 特殊安全教育 序号 内 容 1 因故改变安全操作规程 2 实施重大和季节性安全技术措施 3 更新仪器、设备和工具，推广新工艺、新技术 4 发生因工伤亡事故、机械损坏事故及重大未遂事故 5 出现其他不安全因素，安全生产环境发生了变化 6 项目根据自身需要或地方政府要求适当开展各种形式的安全教育 8.6 消防措施 8.6.1 消防组织机构 1.成立消防领导小组 实行总包负责制，总包对消防工作全面负责，实行逐级责任制；设专职消防保卫人员， 配备专业保安队伍。 组长：项目经理 副组长：生产经理、专职消防保卫负责人、安全总监、机电经理 组员：安全员、现场责任师、材料员、劳务队伍 2.成立义务消防队 以生产经理为义务消防队长、专业消防保卫负责人为副队长，项目施工人员10名组 成义务消防队。 176大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 生产经理为防火负责人，消防保卫负责人负责日常消防工作。 3.工作内容 (1)严格遵守有关消防的法律、法规，制定消防管理制度、措施（要上墙），完善消 防设施，消除事故隐患。 (2)制定灭火计划，定期教育训练，掌握防火、灭火知识和消防器材使用，做到能防 火检查和扑救火灾。 (3)组织编制、制定、完善有关防火安全的规定、规章制度，对现场进行防火安全监 督、检查，落实责任，消除隐患。 8.6.2 消防管理制度 1.教育培训制 (1)应急人员的教育培训 对应急人员（义务消防队员）教育和防火、灭火知识的培训，训练扑救初期小火的技 术能力。 (2)施工人员的教育培训 加强群众性消防知识训练，增强自防自救能力；定期进行消防保卫知识的培训和考核， 不合格的人员不得上岗，每周对所有施工人员进行一次消防保卫交底。 2.消防安全协议书制 与劳务队伍签订消防安全协议书，明确责任，劳务队伍必须服从总包管理。 3.检查和整改制 (1)对消防工作定期检查，提出问题限期整改、复查。 (2)检查内容 各施工队伍人员底数及各队职工“三证”是否齐全。消防值班人员是否佩带袖标上 岗，门卫及值班人员记录是否完整明确。 8.6.3 现场防火措施 搞好火灾预防管理工作首先将防火工作纳入项目领导的议事日程，制定各级防火负责 制，如各级安全防火责任制；工人安全防火岗位责任制；现场防火、灭火事故报告制度、 防火宣传、教育制度；易燃物品，用火、用电管理制度等。 1.模板堆场防火须知 （1）木料堆场严禁吸烟。 （2）木料堆场严禁动用明火。 （3）木料堆场、制作场不准堆放易燃易爆物品及危险物品 （4）夜间作业不得使用碘钨灯照明。 （5）下班前必须将木屑、零星木块等清除干净。 177大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （6）下班时必须切断电源。 （7）必须配备消防灭火器材。 2.仓库治安、防火安全管理措施 （1）严格执行公安部《仓库防火安全管理规则》。库房包括门窗设置必须牢固，大 型和要害物件必须按规定设置报警器和避雷针。 （2）配备相应的值班巡逻力量。认真执行值班、巡逻制度。易燃易爆物品必须单独 设置仓库存放，配备足够的消防器材。 1）消防（火）栓 ①消火栓间距不应大于100m，消防栓周边要设有防压、防占、维护措施。 ②消防栓处均应配齐消防箱、消防水带、消防水枪。消防栓应配备警示标志，夜间 设置警示灯。 ③消防临时管线铺设应有防冻措施。 ④设置警示标志，联系人和联系电话。 （3）各种材料应分类分规格存放整齐。 （4）仓库管理人员离库时，应随时关窗、断电、锁门。 （5）管理员执行各类物资器具的收、发、领、退核制度，做到账、卡、物相符。 （6）提货单、凭证、印章有专人保管，已发货的单据应当场盖注销章。 （7）仓库内严禁用碘钨灯取暖，不准私烧火炉、电炉。严禁火种进场。 （8）仓库通道禁止堆放障碍物，保持消防道路畅通。 （9）按标准配备足够的消防器材，经常进行防火安全检查，发现大隐患，必须及时 采取措施，予以消除。 （10）仓库内严禁吸烟和带有火种的人进入。仓库附近动火须经审批。 （11）下班前应作巡视检查、关窗、断电、锁门，根据需要安排值班人员。 3.施工现场防火措施 （1）各单位在编制施工组织设计时，施工总平面图、施工方法和施工技术均要符合 消防安全要求。 （2）施工现场应明确划分用火作业、易燃材料堆场、仓库、易燃废品集中站和生活 区等区域。 （3）施工现场夜间要有照明设备，保持消防车通道畅通无阻，加强值班巡逻。 （4）施工作业期间需搭设临时建筑物，必须经本公司技术负责人批准，施工结束应 及时拆除。但不得在高压架空线下面搭设临时性建筑物或堆放可燃性物品 （5）施工现场应配备足够的消防器材，指定专人维护、管理、定期更新，保证完整 好用。 （6）在土建施工时，应先将消防器材和设施配备好，有条件的，应敷设好室外消防 水管和消防栓。 178大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 （7）焊、割作业点与氧气瓶乙炔瓶等危险物品的距离不得少于10M，与易燃易爆物 品的距离不得小于30M。如达不到上述要求的，应执行动火审批制度，并采取有效的安全 隔离措施。 （8）乙炔氧气瓶的存放距离不得少于2M使用时两者的距离不得少于5M （9）施工现场用电，应严格加强电源管理，防止发生电气火灾。 （10）严禁在屋顶用明火溶化物品。 8.7 CI 管理措施 8.7.1 临建的基本要求 1.临时建筑物为在施工现场建造的，为建设工程施工服务的各种非永久性建筑物，包 括办公室、会议室、医务室、库房、旗杆等。 2.临时建筑应由专业技术人员编制施工组织设计(含现场总平面布置图)，由公司相关 部门审核，经公司总工程师批准后方可实施。临时建筑的施工安装、拆除或拆卸应编制 施工方案，并由专业人员施工、专业技术人员现场监督。 3.临时建筑的布置应符合消防、卫生、环保、卫生和节约用地的有关要求 （1）采用彩钢夹芯板的临时建筑内部的保温填充材料须选用合格的A 级以上阻燃性 材料，宜选用岩棉或玻璃丝棉复合板材做为内部保温填充材料，保温材料不得外露。 （2）临时建筑不宜采用钢筋混凝土楼面、屋面结构；严禁采用钢管、毛竹、三合板、 石棉瓦等搭设简易的临时建筑物；严禁将夹芯板作为活动房的竖向承重构件。 （3）夹心彩钢板房不能用作危险品仓库，不能存放摩托车和燃气瓶；板房内禁止存 贮煤油、汽油、松香水等易燃易爆化学危险品和其它易燃杂物；不得在板房区域内动用 明火；不得在板房区焚烧建筑垃圾，燃放烟花、爆竹。 （4）临时建筑配备必要的灭火器具，灭火器具应当设置在醒目和便于取用的地方。 4.临时建筑层数不应超过两层，窗户不得用硬质材料封堵，每一幢板房长度不得超过 40米（10间板房）。 5.临时建筑应根据当地气候条件，采取抵抗风、雪、雨、雷电等自然灾害的措施。 8.7.2 临建的设施配置 施工现场临建设置时，设施配置（办公室、会议室、空调、办公桌椅、围栏、临水、 临电、照明、厕所、吸烟室、网络通讯、开水房、文体活动室、医务室、密闭式垃圾 站）并保证稳固、安全、整洁。 1.办公区 1）办公区设立业主办公室、管理公司办公室及监理办公室、会议室、资料室等相关 功能，办公室高度2.5 米以上，办公室基础是在压实土层上做15厘米厚C15 的混凝土， 179大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 每个房间安装一个2P空调需要制热功能，并安装饮水机各一台，会议室安装打印机。 2.卫生间 我公司为管理人员考虑，为工作在现场办公区的业主相关管理团队提供移动式卫生间， 数量6-8 台，卫生间配有冬季供暖措施，防止水管冻死，影响卫生间的使用。 3.其它临建设施 （1）办公区、施工区应设置饮用开水设施，由专人负责。 （2）文体活动室应配备电视机、书刊、棋牌等文体活动设施、用品。 （3）现场应设置医务室，要配备保健药箱、担架、止血带等急救设施。 8.8 降低成本措施 8.8.1 节约材料方面 1.钢筋接长采用直螺纹套筒连接节约搭接钢材。 2.集中下料，连接配筋，合理搭配长短钢筋接头，减少钢筋断头，降低成本。 3.工地采用限额领料，合理使用各种材料、工具，不得长材短用。 4.各种材料、构件做好验收、保管，防止损坏、亏方、亏吨。 5.合理的流水作业，使用早拆支撑体系，加快钢管和横木的周转，降低工程成本。 6.安装水表、电表，节约能源。 8.8.2 施工方面 1.注意机械的合理使用、保养、维护，提高机械的利用率，不用的机械及时退还，减 少台班费、停滞费的支出。 2.明确工期目标及奖罚条例，相互制约、相互促进，保证一次成优，避免返工损失， 避免因工期延误造成的处罚损失。 3.严格按图纸计算材料用量，确保定购材料数量的准确性。 8.8.3 文明施工方面 1.大型工具、模板、脚手架、钢构件，不准高空抛掷，及时回修，堆放整齐。 2.严格进行成品保护，对进场的成品、半成品、构件等及已完工程项目进行有效的保 护，杜绝剔凿、磕碰、污染。 8.8.4 提高工效节约人工费方面 1.场地布置要合理，减少二次搬运。 2.缩短工期，尽可能提前竣工，以减少管理费和人工费的多余开支。 3.在施工中采用新技术、新工艺。 4.保证工程质量，杜绝返工现象，力争一次成优，以减少维修费用。 180大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 9 施工总平面图 9.1 现场情况说明 本项目位于大庆市乙烯生活区的西侧，隶属于大庆石化污水处理厂内，施工现场位于 厂区内且厂区在不间断运作，施工场地狭小，对于施工存在一定的阻碍，故我项目将生 活区办公区设置在施工场区的外侧，现场临水临电在接驳点在污水处理厂内，经计算， 满足现场的施工要求，现场临时道路使用原场区道路，减少临时道路铺设，现场新建项 目6个单体，改造项目11个单体。 9.2 施工现场平面图设计布置原则 1、总体布置原则 <1>根据现有的场地条件和发包人的规划，结合场内外交通线路，按照工程施工的需 要，进行施工生产、生活营地的规划、设计、修建与管理。 <2>充分考虑本工程施工期安全、环保和文明施工方面的要求。 <3>施工营地规划作到布置整齐合理、外表美观，营地布置本着有利生产、方便生活、 易于管理的原则，并严格执行有关消防、卫生和环境保护等专门规定。 <4>施工机械布置做到能充分发挥施工设施的生产能力，满足施工总进度和施工强度 的要求。 <5>施工程序安排，尽可能减少彼此作业时的相互干扰。 <6>施工营地设置有效的防护和排水系统，满足场地的防护和排水要求。 <7>场内施工道路布置保证平整畅通。 <8>减少噪声、粉尘对周围宿舍办公室的影响。 <9>周边环境及场内有限空间的美化、绿化。 2、施工现场平面布置原则 临设搭建由业主指定地点或我公司自行同地方协调进行选址搭建，规模以满足施工需 要为准。临设搭建按业主提供场地合理布置。设置材料库房、钢筋加工房、模板加工房、 机械停放场、水泥库房、砂堆场等。临设按本市有关规定搭建。 如果条件允许办公用房和生活用房采用就近租用的原则，如果附近条件有限则采用现 场搭设活动板房解决。 3、施工水电道路 <1>施工用电、施工用水及生活用水按招标人将接驳点提供到施工区考虑，具体接驳 点的位置由建设单位根据现场实际情况指定。用水管线采用无毒塑料管埋地铺设至施工 现场用水处。 <2>进场后准备备用电源，不得因停电而延误工期。考虑到用电高峰临时停电和前期 施工用电，同时配备两台50KW发电机，以满足工程需要。 181大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 <3>在供电接引电处设电表、配电箱、引出施工用输电缆线，临时埋地敷设，过路时 要有套管保护。配电系统要有二级以上保护，做到一机一闸，并就近设开关控制箱。 <4>施工道路 场外道路：利用现有的城市的道路作为材料、机具运输的道路，做好保洁工作。 场内道路：由于本工程地处城市交通要道，附近企业、居民住宅较多，为了保证施工 期间区间道路的通行，若不能满足则考虑在道路规划道路红线外5m位置设置。根据现场 实际情况和施工需要，若场地允许，可在道路红线外设置便道。便道结构为：25㎝砂砾 石基层+20㎝C25混凝土便道路面，道路坡向两侧。 4、施工围挡 为使施工区与非施工区有效隔断，保证周围居民、路人安全。在施工周围搭设一圈绕 施工场地四周的标准围栏，按照建设部《关于开展建筑施工安全质量标准化工作的指导 意见》、《建筑工程安全文明施工设施标准化图例》、等有关规定发包人制定以下打围 范围及标准。市政基础设施建设项目打围范围包括：围墙、大门、五牌一图。 <1>围挡 <1.1>市政基础设施建设项目施工工地周边应设置围挡，用符合安全和环保的轻型装 配式平板（加边框）彩钢板搭设，高度不低于1.8m，基础按有关规定要求设计施工。 <1.2>围墙墙体上端和下端路缘石处应设置黑黄相间的油漆警示标记，有条件的应在 围墙墙角沿线进行绿化，绿化效果应与周围环境协调。 <1.3>围墙支撑脚手架材采用钢管(Φ48×3.5mm)搭设，脚手架应根据打围场地基础面 和大小设计搭设，务必做到“坚固、整洁、美观”。 <2>大门，施工现场主要出入口应设置防锈封闭大门，可为对开或者折叠两式。 <3>五牌一图建设工地必须配备工程概况、文明施工、消防保卫、安全生产、管理人 员名单及监督电话共五牌和施工现场平面布置图，应设置在施工现场大门外明显位置。 182大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 9.3 施工现场平面图布置 183大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 184大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 185大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 10 附图附表 附表一：拟投入本项目的主要施工设备表 额定功 序 设备 型号 国别 制造 生产 用于施 数量 率 备注 号 名称 规格 产地 年份 能力 工部位 （KW） 1 塔式起重机 QTZ50\QTZ63 2 湖南 2018 25.1 良好 施工区 租赁 3 高压水泵 60m扬程 5台 沈阳 2018 良好 施工区 自有 履带式反铲挖 4 卡特305.5E 1台 日本 2014 34.1 良好 施工区 租赁 掘机 5 铲车 ZL50 1台 沈阳 2016 162 良好 施工区 租赁 6 自卸汽车 5台 长春 2015 良好 施工区 租赁 7 车载地泵 1台 长春 2018 良好 施工区 租赁 8 汽车泵 1台 长春 2018 良好 施工区 租赁 9 电焊机 AX5-5000 4台 沈阳 2018 26 良好 施工区 自有 10 圆锯机 MB104 1台 徐州 2019 3.6 良好 施工区 自有 11 平刨 MBS/4B 1台 沈阳 2018 5.5 良好 施工区 自有 12 钢筋切断机 QJ40 1台 济南 2018 3.6 良好 施工区 自有 13 钢筋弯曲机 GW40 1台 济南 2019 5.5 良好 施工区 自有 14 调直机 GTJ5 1台 济南 2019 5.5 良好 施工区 自有 15 滚丝机 GT4／ 14 1台 济南 2019 5.5 良好 施工区 自有 16 振捣棒 HZ6-50 2台 郑州 2018 2.2 良好 施工区 自有 17 电锤 Ø8～Ø25 1台 沈阳 2017 1 良好 施工区 自有 18 无齿锯 1台 河北 2019 1.6 良好 施工区 自有 19 搅拌机 J4-375 1台 沈阳 2017 10 良好 施工区 自有 20 角向磨光机 1台 中国 2018 0.5 良好 施工区 自有 J3GY- 21 砂轮切割机 1台 中国 2014 2.2 良好 施工区 自有 LD-400A 22 汽车吊 50t 1 日本 2012 良好 设备吊装 自有 23 汽车吊 25t 1 徐州 2014 良好 材料吊装 自有 设备、材 26 手动叉车 3t 1 杭州 2012 良好 自有 料运输 27 电动叉车 5t 1 杭州 2012 良好 设备、材 自有 186大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 额定功 序 设备 型号 国别 制造 生产 用于施 数量 率 备注 号 名称 规格 产地 年份 能力 工部位 （KW） 料运输 28 卷扬机 5t 1 北京 2012 良好 设备就位 自有 29 卷扬机 3t 1 北京 2012 良好 设备就位 自有 30 卷扬机 2t 1 北京 2012 良好 设备就位 自有 水平运 31 自移式龙门架 3t 1 北京 2013 良好 自有 输、就位 1.7KWφ300 32 砂轮切割机 3 北京 2014 良好 管道加工 自有 台式 33 空压机 W-0.8/1.0 1 沈阳 2014 良好 管道加工 自有 34 电焊机 20KW 5 上海 2012 良好 焊接作业 自有 2KW φ32- 35 电动煨弯机 1 北京 2011 良好 管道加工 自有 φ83 36 电动试压泵 3KW 1 上海 2011 良好 管道试压 自有 37 手动试压泵 1 上海 2012 良好 管道试压 自有 38 台钻 z406 1 杭州 2013 良好 支架加工 自有 39 电锤 0.6KW 1 北京 2014 良好 打孔 自有 40 电钻 0.6KW 1 北京 2011 良好 支架加工 自有 41 电动套丝机 3KW 3” 12 杭州 2014 良好 管道加工 42 开孔器 φ13-φ50 12 北京 2013 良好 支架加工 附表二：拟配备本项目的试验和检测仪器设备表 序 仪器设备名 型号 数 国别产 制造年 备 用途 号 称 规格 量 地 份 注 1 全站仪 Ts09 1台 沈阳 2019 放线测量 自 187大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 有 自 2 经纬仪 J2 1台 青岛 2019 放线测量 有 自 3 水准仪 DS1 1台 青岛 2020 放线测量 有 10 自 4 钢尺 50M 青岛 2020 放线测量 把 有 自 5 卷尺 5M 5把 沈阳 2020 检测 有 自 6 卷尺 3m 5把 沈阳 2020 测量 有 自 7 塔尺 5m 2把 南京 2020 测量 有 自 8 检测尺 套 1套 南京 2020 检测 有 90 自 9 砼试块模 150*150*150 北京 2020 试验 个 有 7.07*7.07*7.0 50 自 10 砂浆试块模 北京 2020 试验 7 个 有 自 11 万用表 1台 青岛 2019 检测 有 自 12 游标卡尺 0.02mm 2套 沈阳 2020 良好 有 超声波流量 自 13 ZRN-100 1 南京 2011 测量管道系统水流量 计 有 自 14 温湿度计 Fluke 2 南通 2011 测量空气温度、相对湿度 有 自 15 数字声级计 TES 1351 1 北京 2011 测量噪音 有 测量线路的电流、电压、 16 数字万用表 500型 1 电阻大小 17 钳型电流表 支 1 测量线路的电流 绝缘电阻测 测量各种绝缘材料的电阻 18 Fluke 2 试仪 值 红外线测温 19 TES 1327 2 测量物体表面的温度 仪 20 精密压力表 2.5/1.6mpa 2 压力检测 21 热电风速仪 SENG 825-1 2 测量风速 22 焊接检验尺 2 焊接质量检测 23 条式水准仪 2 标高传递 24 检查平尺 2 材料检验 188大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 附表三：劳动力计划表 按工程施工阶段投入劳动力情况 工种 年份 2021 月份 5 6 7 8 9 10 测量员 2 2 2 2 2 2 钢筋工 8 30 20 10 3 木工 12 45 30 20 5 混凝土工 5 20 15 10 4 力工 10 30 20 20 15 10 电焊工 2 2 2 2 瓦工 15 抹灰工 10 架子工 4 15 15 8 4 4 防水工 15 6 保温工（土建） 8 钢结构安装力工 12 12 12 钢结构安装技工 8 8 8 电焊工（钢结构） 4 4 4 塔吊司机 2 2 2 2 2 2 塔吊信号工 2 2 2 2 2 2 装修工 15 15 管 工 16 16 4 电 工 12 12 4 电焊工 8 10 2 气焊工 4 4 1 油漆工 3 3 6 合计 47 187 149 197 82 37 189大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 附表四：计划开、竣工日期和施工进度计划 190大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 191大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 192大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 193大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 194大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 195大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 196大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 197大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 198大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 199大庆石化公司生活污水处理提标改造项目EPC工程施工组织设计 200
