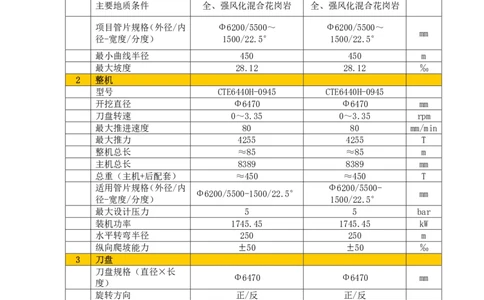

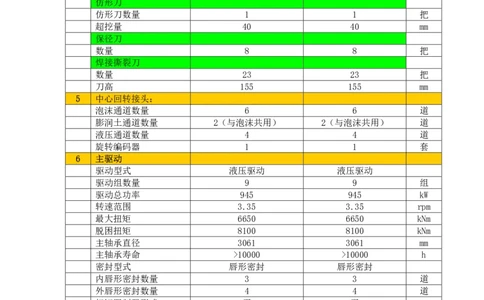

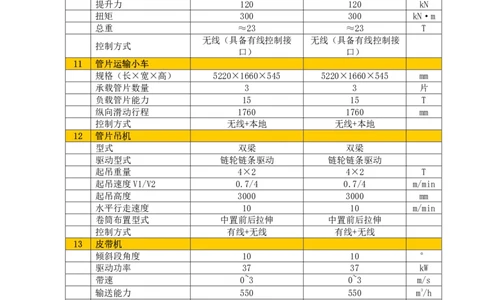

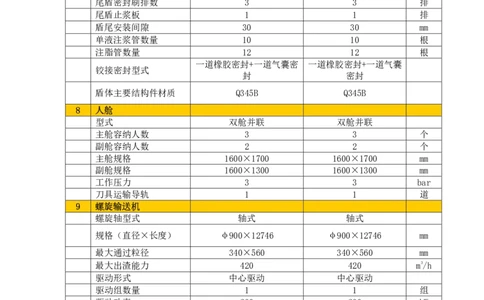

CREC419/420操作使用说明书0、技术规格参数 技术规格参数 序号 合同参数 设计参数 单位 1 使用项目 深圳地铁13号线北延四工 深圳地铁13号线北延四 标段名称 区 工区 下村站~公明北站：左线 下村站~公明北站：左线 区间里程 1029.856m、右线 1029.856m、右线 1024.662m 1024.662m 主要地质条件 全、强风化混合花岗岩 全、强风化混合花岗岩 项目管片规格（外径/内 Φ6200/5500～ Φ6200/5500～ mm 径-宽度/分度） 1500/22.5° 1500/22.5° 最小曲线半径 450 450 m 最大坡度 28.12 28.12 ‰ 2 整机 型号 CTE6440H-0945 CTE6440H-0945 开挖直径 Φ6470 Φ6470 mm 刀盘转速 0～3.35 0～3.35 rpm 最大推进速度 80 80 mm/min 最大推力 4255 4255 T 整机总长 ≈85 ≈85 m 主机总长 8389 8389 mm 总重（主机+后配套） ≈450 ≈450 T 适用管片规格（外径/内 Φ6200/5500- Φ6200/5500-1500/22.5° mm 径-宽度/分度） 1500/22.5° 最大设计压力 5 5 bar 装机功率 1745.45 1745.45 kW 水平转弯半径 250 250 m 纵向爬坡能力 ±50 ±50 ‰ 3 刀盘 刀盘规格（直径×长 Φ6470 Φ6470 mm 度） 旋转方向 正/反 正/反 刀盘开口率 40 40 % 结构总重 ≈60(含刀具） ≈60(含刀具） T 主要结构件材质 Q345B Q345B 泡沫口数量 6 6 个 膨润土口数量 2（与泡沫共用） 2（与泡沫共用） 个 磨损检测数量 4 4 个 主动搅拌臂数量 4 4 个 4 刀具 滚刀 中心滚刀 4 4 把 高度 187.7 187.7 mm - 11 -CREC419/420操作使用说明书0、技术规格参数 单刃滚刀 32 32 把 高度 187.7 187.7 mm 边刮刀 边刮刀数量 8 8 把 边刮刀高度 130 130 mm 刮刀 刮刀数量 36 36 把 刮刀高度 130 130 mm 外圈梁保护刀 外圈梁保护刀数量 8+8+整圈耐磨合金块 8+8+整圈耐磨合金块 仿形刀 仿形刀数量 1 1 把 超挖量 40 40 mm 保径刀 数量 8 8 把 焊接撕裂刀 数量 23 23 把 刀高 155 155 mm 5 中心回转接头： 泡沫通道数量 6 6 道 膨润土通道数量 2（与泡沫共用） 2（与泡沫共用） 道 液压通道数量 4 4 道 旋转编码器 1 1 套 6 主驱动 驱动型式 液压驱动 液压驱动 驱动组数量 9 9 组 驱动总功率 945 945 kW 转速范围 3.35 3.35 rpm 最大扭矩 6650 6650 kNm 脱困扭矩 8100 8100 kNm 主轴承直径 3061 3061 mm 主轴承寿命 >10000 >10000 h 密封型式 唇形密封 唇形密封 内唇形密封数量 3 3 道 外唇形密封数量 4 4 道 扭矩限制器形式 无 无 7 盾体 型式 被动铰接式 被动铰接式 前盾规格（直径×长 φ6440 φ6440 mm 度） 前盾重量 ≈51 ≈51 T 被动搅拌臂数量 2 2 个 前盾壳体润滑孔数量 6 6 个 压力传感器数量 5 5 个 超前注浆孔数量 7 7 个 - 12 -CREC419/420操作使用说明书0、技术规格参数 中盾规格（直径×长 φ6430 φ6430 mm 度） 中盾重量 ≈42 ≈42 T 超前注浆管数量 10 10 个 中盾壳体润滑孔数量 6 6 个 尾盾规格（直径×长 φ6420 φ6420 mm 度） 尾盾重量 ≈35 ≈35 T 尾盾壳体润滑孔数量 6 6 个 尾盾密封刷排数 3 3 排 尾盾止浆板 1 1 排 盾尾安装间隙 30 30 mm 单液注浆管数量 10 10 根 注脂管数量 12 12 根 一道橡胶密封+一道气囊密 一道橡胶密封+一道气囊 铰接密封型式 封 密封 盾体主要结构件材质 Q345B Q345B 8 人舱 型式 双舱并联 双舱并联 主舱容纳人数 3 3 个 副舱容纳人数 2 2 个 主舱规格 1600×1700 1600×1700 mm 副舱规格 1600×1300 1600×1300 mm 工作压力 3 3 bar 刀具运输导轨 1 1 道 9 螺旋输送机 螺旋轴型式 轴式 轴式 规格（直径×长度） φ900×12746 φ900×12746 mm 最大通过粒径 340×560 340×560 mm 最大出渣能力 420 420 m3/h 驱动形式 中心驱动 中心驱动 驱动组数量 1 1 组 驱动功率 200 200 kW 最大扭矩 210 210 kN·m 转速范围 0～22 0～22 r/min 旋转方向 正/反 正/反 闸门数量 2 2 道 观察窗数量 5 5 个 渣土改良注入口 9 9 个 压力传感器数量 2 2 个 保压泵接口数量 1 1 个 伸缩机构 1 1 个 伸缩长度 900 900 mm - 13 -CREC419/420操作使用说明书0、技术规格参数 总重 ≈25 ≈25 T 密封 1 1 套 10 管片安装机 型式 中心回转式 中心回转式 抓举头型式 机械式 机械式 驱动马达数量 2 2 个 驱动功率 55 55 kW 转速范围 0～1.5 0～1.5 rpm 纵向移动行程 2000 2000 mm 自由度数量 6 6 个 旋转角度 ±200 ±200 ° 提升力 120 120 kN 扭矩 300 300 kN·m 总重 ≈23 ≈23 T 无线（具备有线控制接 无线（具备有线控制接 控制方式 口） 口） 11 管片运输小车 规格（长×宽×高） 5220×1660×545 5220×1660×545 mm 承载管片数量 3 3 片 负载管片能力 15 15 T 纵向滑动行程 1760 1760 mm 控制方式 无线+本地 无线+本地 12 管片吊机 型式 双梁 双梁 驱动型式 链轮链条驱动 链轮链条驱动 起吊重量 4×2 4×2 T 起吊速度V1/V2 0.7/4 0.7/4 m/min 起吊高度 3000 3000 mm 水平行走速度 10 10 m/min 卷筒布置型式 中置前后拉伸 中置前后拉伸 控制方式 有线+无线 有线+无线 13 皮带机 倾斜段角度 10 10 ° 驱动功率 37 37 kW 带速 0~3 0~3 m/s 输送能力 550 550 m3/h 带宽 800 800 mm 带长 ≈125 ≈125 m 拉线开关 2 2 处 跑偏检测装置 4 4 处 清理装置 5 5 处 打滑检测装置 1 1 处 手动倒链 5 5 T 14 设备桥 规格（长×宽×高） 12761×4880×3811 12761×4880×3811 mm 总重 ≈9.5 ≈9.5 T - 14 -CREC419/420操作使用说明书0、技术规格参数 15 后配套拖车 安全通道布置型式 外置式 外置式 净空尺寸 1820×2700 1820×2700 mm 编组列车轨距 900 900 mm 拖车数量 6 6 节 拖车总重 ≈80 ≈80 T 16 推进系统 油缸规格（Φ缸径/杆 Φ220/180 Φ220/180 mm 径） 推进行程 2250 2250 mm 最大推进速度 80 80 mm/min 油缸数量（包括带行程 32 32 根 传感器油缸） 带行程传感器油缸数量 4 4 根 分组型式（上+下+左+ 6+10+8+8 6+10+8+8 右） 最大推力 4255 4255 T 17 铰接系统 铰接形式 被动铰接式 被动铰接式 油缸规格（缸径/杆径- φ180/80-150 φ180/80-150 mm 行程） 油缸数量（包括带行程 14 14 根 传感器油缸） 带行程传感器油缸数量 4 4 根 铰接力 1000 1000 T 18 拖车拖动油缸 油缸规格（缸径×杆径- Φ130×70-250 Φ130×70-250 mm 行程） 油缸数量 2 2 根 19 同步注浆系统 注浆泵型式 双活塞注浆泵 双活塞注浆泵 注浆泵数量 2 2 个 注浆泵功率 55 55 kW 注浆能力 12×2 12×2 m3/h 注浆泵出口最大压力 60 60 bar 注浆口数量 4 4 个 砂浆罐容量 8 8 m3 搅拌器功率 5.5 5.5 kW 二次注浆系统 双液注浆泵型式 柱塞式 柱塞式 流量 2×50 2×50 L/min 双液注浆泵功率 11 11 KW A液搅拌功率 3 3 kW A液罐体积 0.5 0.5 m³ B液罐体积 1 1 m³ - 15 -CREC419/420操作使用说明书0、技术规格参数 20 膨润土注入系统 改良膨润土泵型式 软管泵 软管泵 改良膨润土泵功率 18.5 18.5 kW 注入能力 16 16 m3/h 最大工作压力 16 16 bar 搅拌形式 立式搅拌 立式搅拌 搅拌功率 3×4 3×4 kW 膨润土罐容量 6 6 m3 盾壳膨润土系统 盾壳膨润土泵型式 软管泵 软管泵 盾壳膨润土泵功率 7.5 7.5 kW 注入能力 8 8 m3/h 最大工作压力 16 16 bar 注入口数量 12 12 个 21 泡沫注入系统 泡沫泵功率 0.75 0.75 kW 泡沫注入量 5～300 5～300 L/h 混合液泵功率 6×1.5 6×1.5 kW 混合液泵流量 5～25 5～25 L/min 泡沫发生器数量 6 6 个 泡沫箱容积 1 1 m3 混合液箱容积 2 2 m3 22 工业压缩空气系统 空压机型式 螺杆式空压机 螺杆式空压机 空压机数量 2 2 个 空压机功率 75×2 75×2 kW 空压机出口压力 10 10 bar 空压机能力 11 11 m3/min 空气罐容量 1 1 m3 过滤器 A、B两级过滤 A、B两级过滤 23 工业供水及冷却系统 设备要求工业水供应量 50 50 m3/h 设备要求供水压力 4～8 4～8 bar 额定进水温度 28 28 ℃ 管路直径 DN80 DN80 mm 水管卷筒数量 1 1 个 卷筒水管长度 30 30 m 冷却系统型式 内、外循环 内、外循环 内循环冷却水泵型式 离心泵 离心泵 内循环冷却水泵功率 7.5 7.5 kW - 16 -CREC419/420操作使用说明书0、技术规格参数 内循环冷却水泵流量 30 30 m3/h 增压水泵功率 11 11 kW 24 齿轮油系统 油泵型式 螺杆泵 螺杆泵 油泵功率 4 4 kW 油泵压力 6～30 6～30 bar 系统注油量 400 400 L 25 盾尾油脂系统 盾尾油脂泵型式 气动柱塞泵 气动柱塞泵 盾尾油脂泵能力 7.5 7.5 L/min 盾尾油脂泵压力 322 322 bar 油脂桶规格 200 200 L 26 HBW密封系统 HBW油脂泵型式 气动柱塞泵 气动柱塞泵 HBW油脂泵能力 3.7 3.7 L/min HBW油脂泵压力 350 350 bar 油脂桶规格 200 200 L 27 主驱动密封系统 油脂系统型式 多线式 多线式 主驱动油脂泵型式 气动柱塞泵 气动柱塞泵 主驱动油脂泵能力 3.7 3.7 L/min 主驱动油脂泵压力 350 350 bar 油脂桶规格 200 200 L 28 排污系统 主机污水泵型式 气动隔膜泵 气动隔膜泵 主机污水泵流量 800 800 L/min 污水泵功率 30 30 kW 污水箱 4 4 m3 29 保压及呼吸系统 保压系统型式 PI控制 PI控制 呼吸过滤系统型式 活性炭过滤器 活性炭过滤器 30 二次供风系统 风管储存筒数量 2 2 个 风管储存长度 100 100 m 风管储存筒吊机功率 2.2 2.2 kW 二次通风管直径 Φ600 Φ600 mm 二次风机型式 射流风机 射流风机 二次通风机功率 15 15 kW 通风流量 11.2 11.2 m3/s 隧道主风管直径 Φ1000 Φ1000 mm 31 供电系统 初级电压 10000 10000 V - 17 -CREC419/420操作使用说明书0、技术规格参数 次级电压 400 400 V 驱动电压 400 400 V 照明电压 36 36 V 阀控制电压 24 24 V 补偿装置 ≮0.9 ≮0.9 变压器型式 油浸式变压器 油浸式变压器 变压器容量 2000 2000 kVA 变压器数量 1 1 频率 50 50 HZ 电缆箱可容纳电缆 800 800 m 高压电缆截面 3×70+3×35/3 3×70+3×35/3 mm2 32 导向系统 型号 米度 米度 精度 2 2 秒 33 地面监控系统 1 1 套 34 监视系统 1 1 套 35 通信系统 1 1 套 36 照明系统 照明灯规格 2×9W LED 2×9W LED 照明灯数量 50 50 盏 应急照明灯规格 9W LED应急照明 9W LED应急照明 应急照明灯数量 15 15 盏 37 消防系统 灭火器类型 手提式干粉灭火器 手提式干粉灭火器 数量 4 4 个 灭火器类型 手提式二氧化碳灭火器 手提式二氧化碳灭火器 数量 4 4 个 38 有害气体监测系统 监测传感器型式 便携式 便携式 监测传感器数量 1 1 个 监测气体类型 CO2/CO/O2/CH4 CO2/CO/O2/CH4 监测传感器型式 固定式 固定式 监测传感器数量 3 3 个 监测气体类型 H2S/CH4 /O2 H2S/CH4 /O2 39 装机功率 1745.45 1745.45 刀盘驱动 945 945 kW 螺旋输送机 200 200 kW 液 推进 75 75 kW 压 管片安装机 55 55 kW 部 注浆 55 55 kW 分 辅助泵 22 22 kW 液压油箱过滤泵 11 11 kW - 18 -CREC419/420操作使用说明书0、技术规格参数 铰接泵 18.5 18.5 kW 控制油泵 11 11 kW 仿行刀 7.5 7.5 kW 空压机1 75 75 kW 空压机2 75 75 kW 膨润土泵 18.5 18.5 kW 盾壳膨润土泵 7.5 7.5 kW 膨润土搅拌 12 12 kW 泡沫混合液泵 9 9 kW 流 泡沫原液泵 0.75 0.75 kW 体 混合液搅拌 1.5 1.5 kW 部 增压水泵 11 11 kW 分 内循环水泵 7.5 7.5 kW 污水泵 30 30 kW 砂浆搅拌 5.5 5.5 kW 齿轮油泵 4 4 kW 风筒吊机 2.2 2.2 kW 二次注浆系统 14 14 kW 双联水管卷筒 3 3 kW 皮带机 37 37 kW 其 二次风机 15 15 kW 他 管片吊机 12 12 kW 照明及工控 5 5 kW - 19 -
