3-3 LPwizard和footprint expert Pro建封装

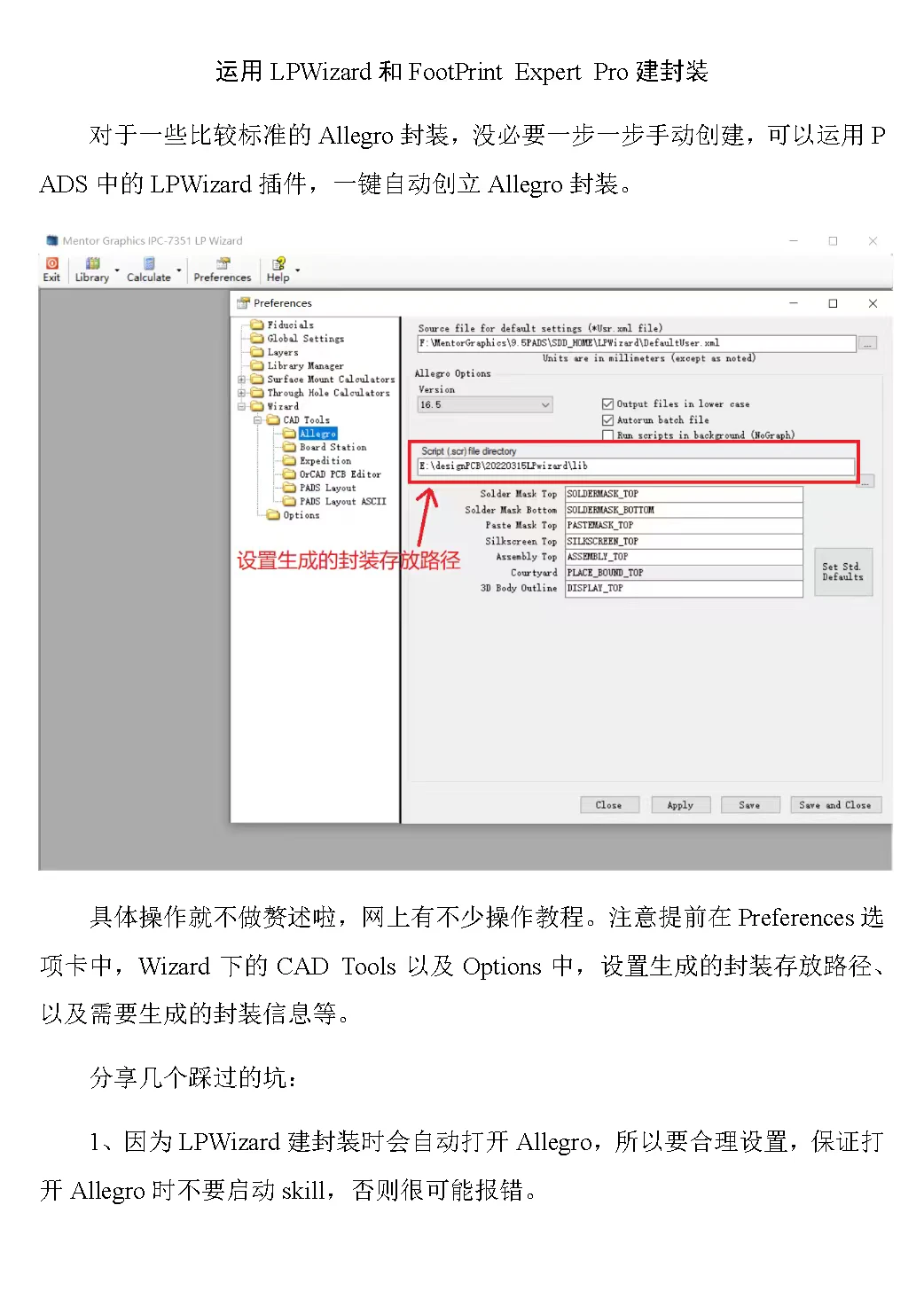

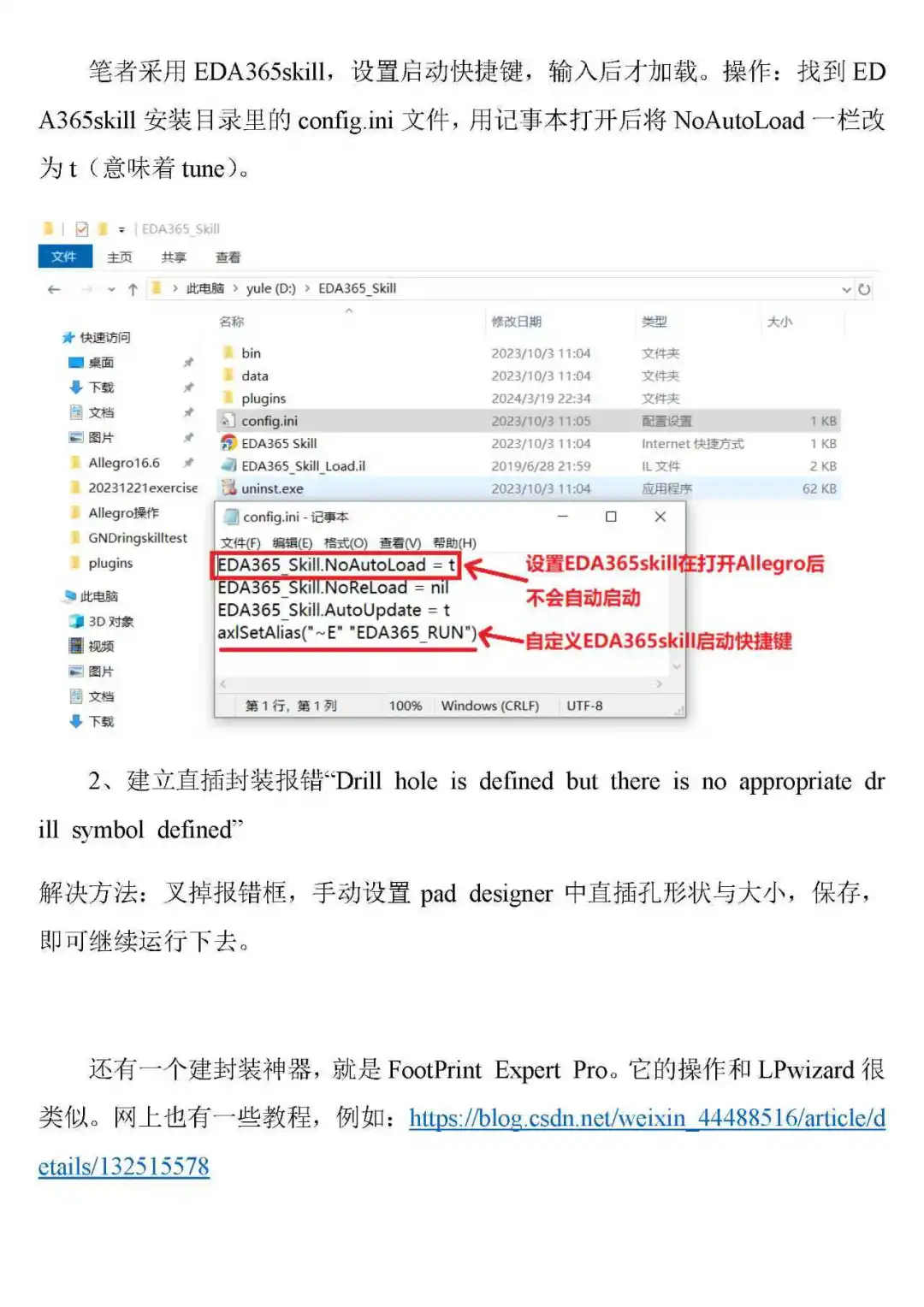

LPwizard是PADS的插件（建议安装PADS9.5，装PADS VX就没有这个插件了），可以填入参数后快速自动化生成封装。虽然建立直插封装时有个报错手动需要解决，但是瑕不掩瑜。

★★★注意Allegro的pad和psm路径设置
第一个路径须设为“.”，这个表示当前路径。因为LPwizard本质上是运行脚本，调用Allegro的各个插件运行，在一个指定的文件夹下建好封装。在指定文件夹中操作dra时，需要调用该文件夹中已生成的pad文件。

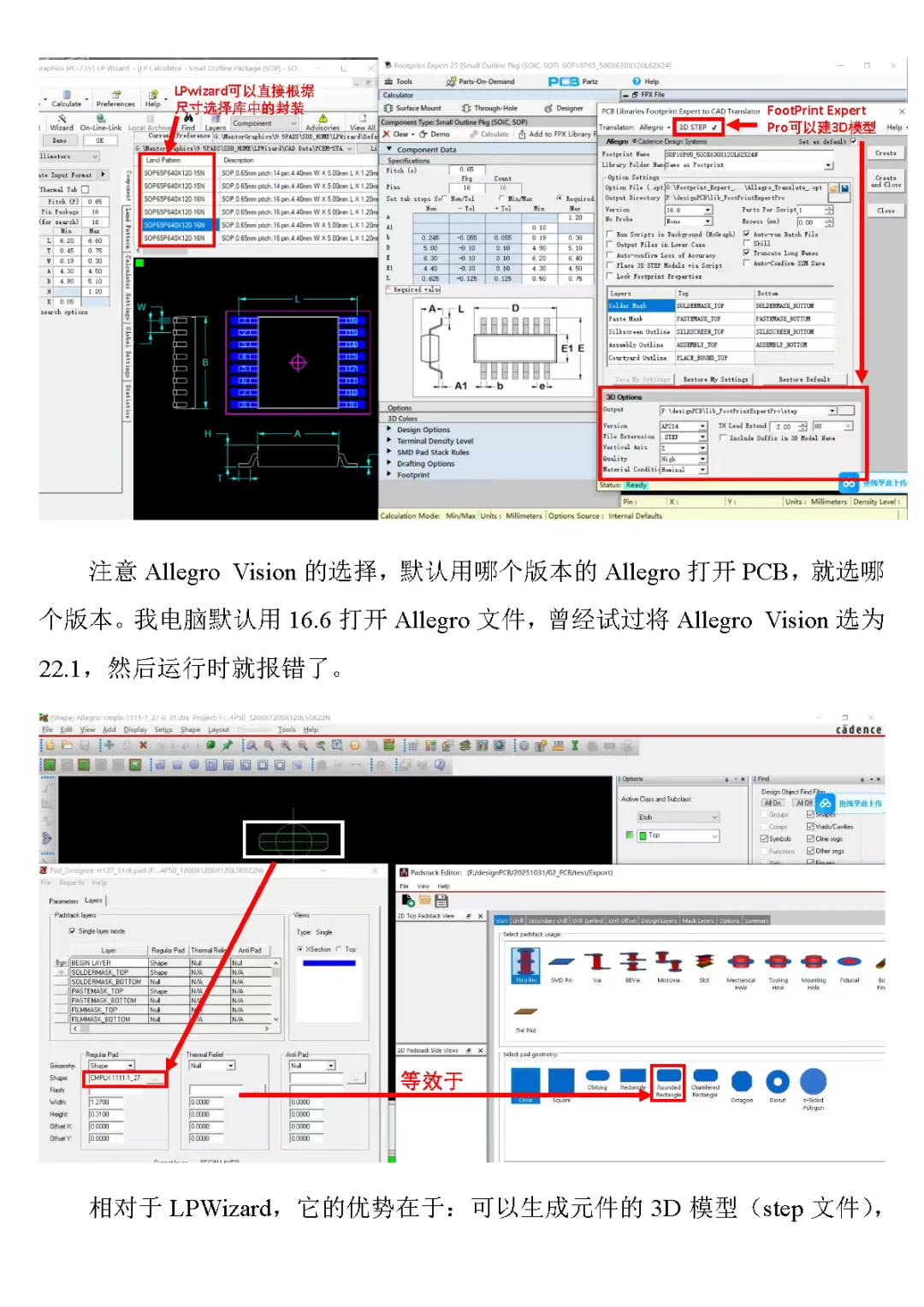

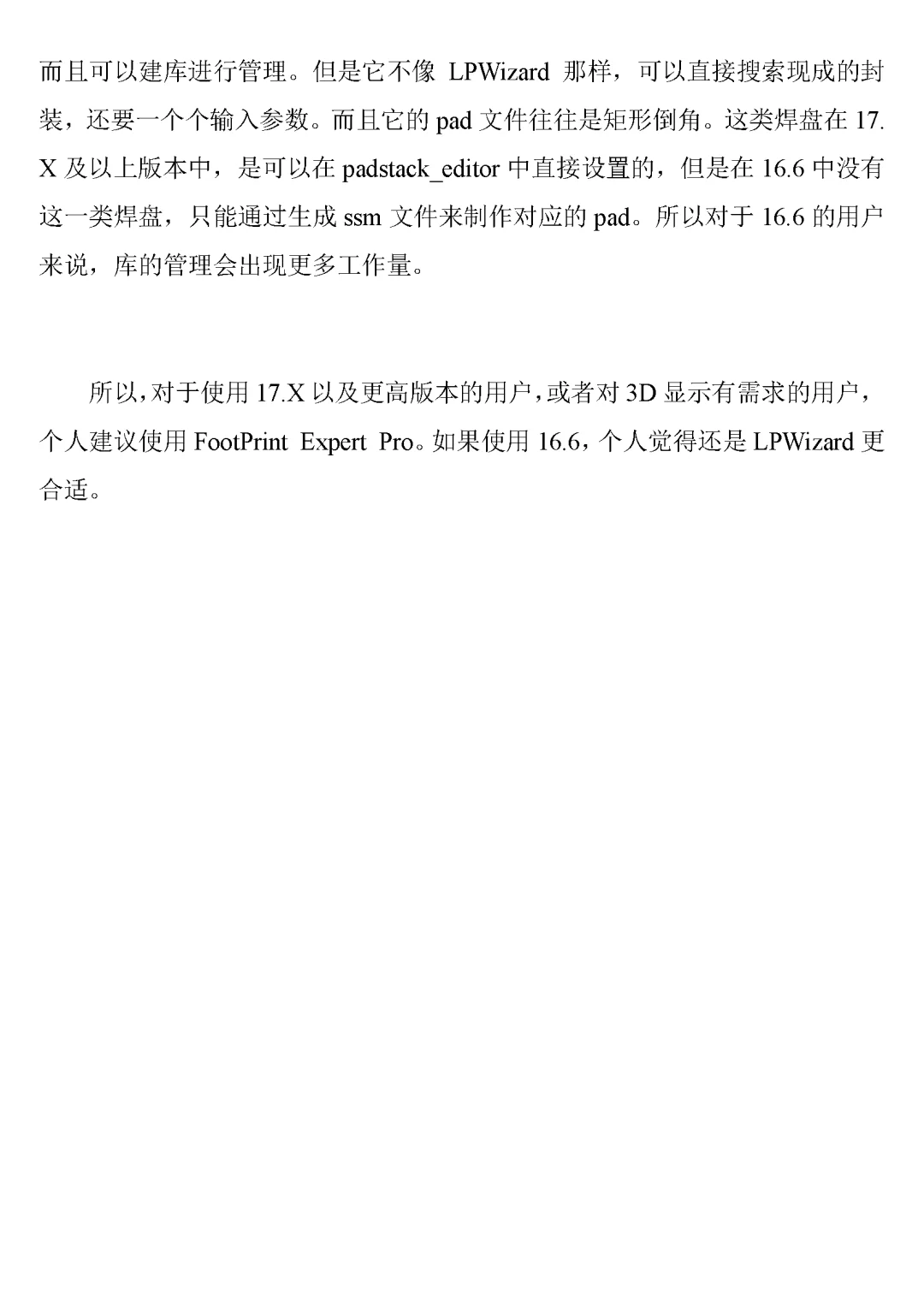

footprint expert Pro的操作和LPwizard很相似。它可以建3D，但是默认采取的焊盘，在16.6中不能直接设置（所以会产生大量异性焊盘的ssm文件），适用于有3D需求或使用高版本Allegro的用户。

#Allegro#PCB设计#EDA软件教程 #学习笔记
