三维模型OSGB(Open Scene Gragh Binary)格式有多种存贮组织方式，常见的有两种：

其由DATA文件夹（分块的金字塔模型文件）和.xml(坐标信息)组成，

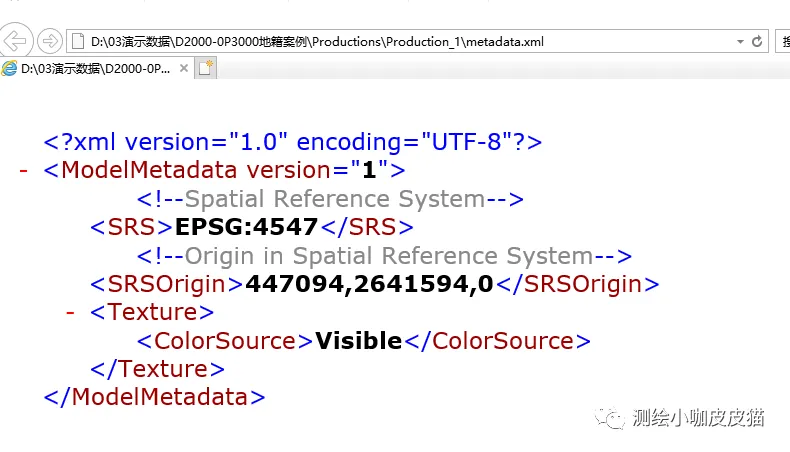

其中xml记录样式如下：

• 无人机管家3DView浏览器
  通过加载metadata.xml即可进行三维模型浏览。

• Smart3D Acute3D View浏览器
  通过建立.S3C索引来实现全部分块的加载浏览，建立S3C索引可采用智理图的转换工具进行。

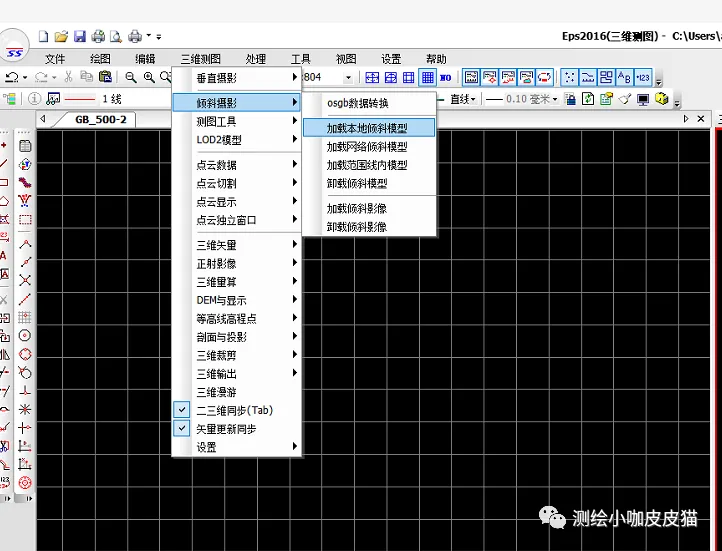

• 清华山维EPS
  首先将倾斜OSGB模型格式转换为EPS的.dsm格式，再加载.dsm即可浏览。（工具：osgb数据格式转换–加载本地倾斜模型–加载.dsm）

•

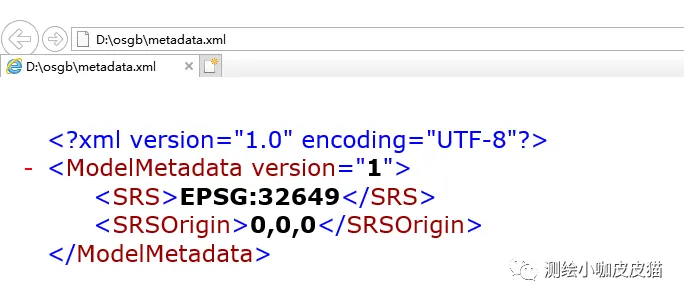

其不同于Smart3D的OSGB组织方式，其也有Data和metadata.xml组成，Data存储不同级别的模型金字塔，xml存储的坐标原点为0。

2）打开方式

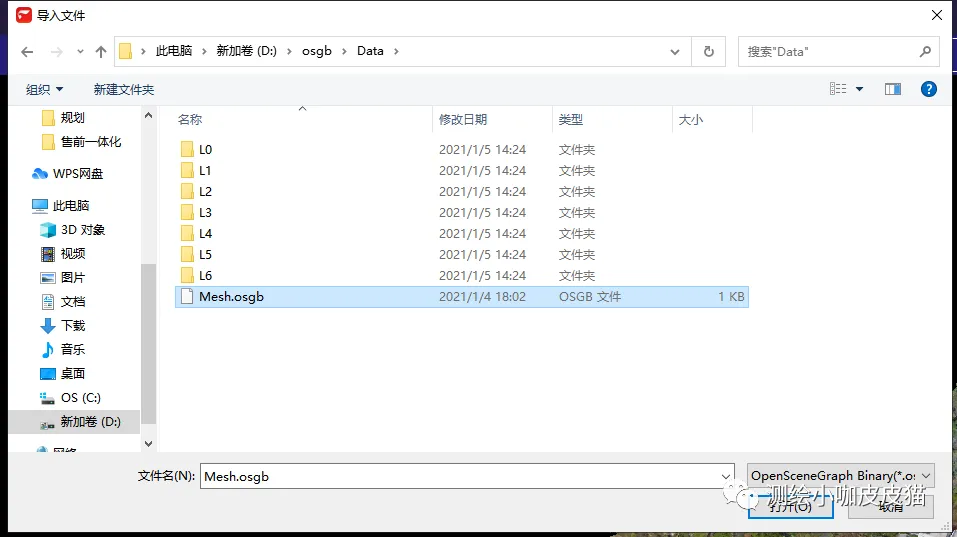

• 无人机管家3DView
  直接打开metadata.xml会提示失败，通过打开Data下的Mesh.osgb即可加载浏览。

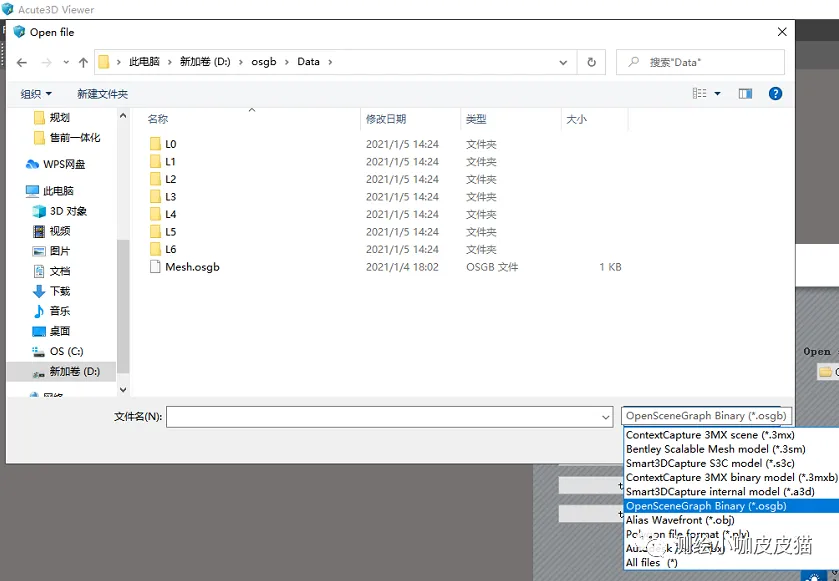

• Smart3D Acute3DView浏览器
  通过选择.osgb方式即可加载浏览,

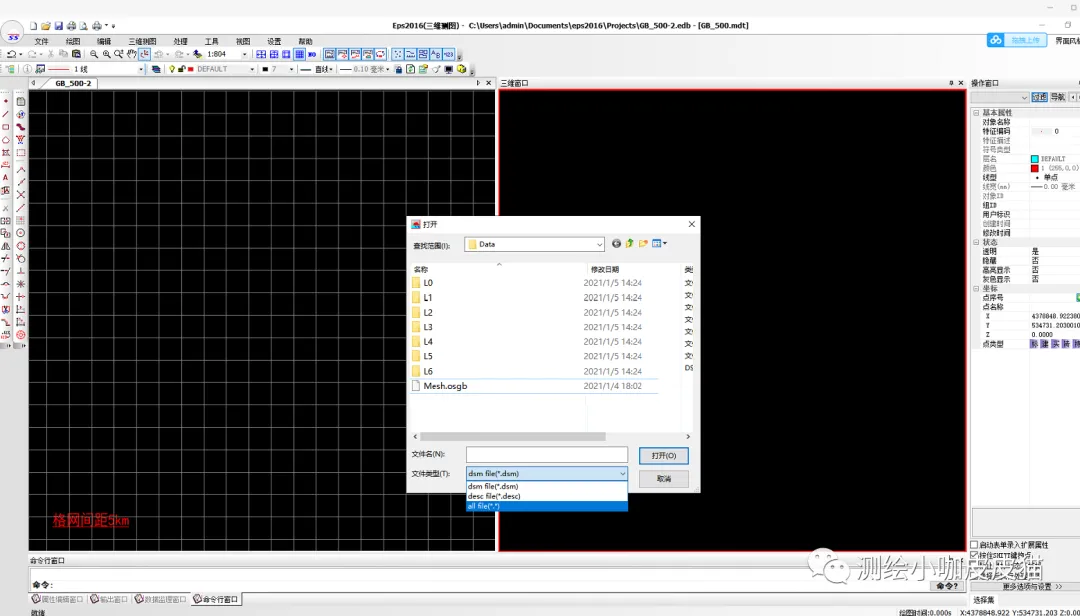

• 清华山维EPS

新版本EPS支持该格式加载，显示格式中选择显示全部格式，加载Mesh.osgb即可。
