做PCB设计、打样的朋友，几乎都踩过同一个坑——导出GERBER文件后，不知道怎么自查，要么打开乱码、图层错乱，要么看不到孔径、丝印细节，盲目发给板厂，最后返工、浪费钱。

其实，选对一款合适的GERBER文件查看工具，就能轻松解决这个问题。它不仅能帮你快速校验文件是否完整、图层是否正确，还能提前排查孔径偏差、丝印重叠等小错误，避免打样踩坑。

今天就给大家整理了6款主流GERBER文件查看工具，覆盖「在线免安装、免费客户端、专业付费」三大场景，不管你是PCB新手、硬件创业者，还是资深电子工程师，都能找到适合自己的那一款，新手看完直接上手，不用再花时间试错。

🔧 在线工具（不用装软件，临时查看首选）

适合场景：偶尔查看GERBER、临时自查文件、电脑没有安装客户端、跨设备快速校验，主打“轻便快捷”，无需复杂操作，打开浏览器就能用。

1. PCBWay Gerber Viewer（最推荐，新手友好）

✅ 核心亮点：完全免费、中文界面、操作极简，支持上传GERBER单个文件或压缩包，加载速度快，还能生成3D预览，直观查看PCB立体效果，甚至自带简单的DFM警告提示，帮你提前避坑。

✅ 适合人群：所有PCB从业者，尤其新手、硬件创业者，临时查看、快速自查首选。

✅ 极简使用步骤（10秒上手）：

1. 打开网址：https://www.pcbway.com/project/OnlineGerberViewer.html（直接复制浏览器打开，无需注册）；

2. 点击「Upload Gerber Files」，选择本地GERBER文件（单个或压缩包都可）；

3. 上传完成后，自动加载所有图层，可点击左侧图层开关，单独查看顶层、底层、丝印层等，右上角切换2D/3D视图。

⚠️ 小提醒：支持所有主流GERBER格式（RS-274X等），无需担心文件不兼容，3D预览是简化版，适合快速查看结构，不适合专业校验。

2. JLCPCB Gerber Viewer（嘉立创在线版，国内适配佳）

✅ 核心亮点：国内主流板厂嘉立创推出，完全免费、中文界面，和PCBWay查看器功能类似，支持上传GERBER文件/压缩包，图层管理清晰，自带测量工具，可快速测量线宽、孔径、间距，适合配合嘉立创打样使用。

✅ 适合人群：经常在嘉立创打样的从业者，临时查看、尺寸校验很方便。

✅ 极简使用步骤：

1. 打开网址：https://jlcpcb.com/gerber-viewer（无需注册，直接访问）；

2. 拖拽GERBER文件到页面，或点击「选择文件」上传；

3. 上传后，左侧切换图层，顶部点击「测量」，可直接拖动鼠标测量任意尺寸，右下角切换3D视图。

3. Altium 365 Viewer（专业在线版，支持原生格式）

✅ 核心亮点：功能最全面的在线查看工具，支持GERBER文件、Altium原生文件（.PcbDoc）、ODB++等多种格式，2D/3D预览效果精准，还能查看原理图、管理BOM，支持协作分享，生成链接即可发给同事同步查看。

✅ 适合人群：长期使用Altium Designer的工程师，需要专业校验、跨团队协作的场景。

✅ 注意点：免费使用，但需要注册Altium免费账户，界面稍显复杂，新手可先熟悉基础查看功能，专业需求再深入使用。

💻 免费客户端（长期使用，功能够用）

适合场景：经常查看GERBER文件、需要基础校验，不想依赖浏览器，客户端加载更快、功能更稳定，完全免费，满足新手到进阶的大部分需求。

1. KiCad GerbView（开源免费，跨平台首选）

✅ 核心亮点：开源免费、跨平台（Windows、macOS、Linux都支持），是KiCad EDA套件内置的独立Gerber查看器，轻量级、启动快，专注于GERBER和钻孔文件查看，支持中文界面，图层管理清晰，能准确识别负片层、背钻层，适合长期使用。

✅ 适合人群：所有PCB从业者，尤其使用KiCad设计的新手、工程师，兼顾轻便与实用性。

✅ 极简使用步骤：

1. 下载KiCad套件（自带GerbView）：https://www.kicad.org/（免费下载，安装时勾选GerbView）；

2. 启动KiCad，点击顶部「工具」→「GerbView」，打开查看器；

3. 点击「文件」→「导入」，选择GERBER文件，导入后即可切换图层、查看细节，支持测量、放大缩小。

⚠️ 小提醒：无需安装完整KiCad设计功能，仅安装查看器即可，拼版单元过多时，渲染会稍慢，不影响基础查看。

2. Gerbv（经典开源，专注查看）

✅ 核心亮点：经典开源Gerber查看器，完全免费，跨平台支持，专注于GERBER（RS-274X）和Excellon钻孔文件查看，界面简单直接，加载速度快，支持中文语言包，可自定义图层颜色、透明度，适合对功能要求不高、追求轻便的用户。

✅ 适合人群：Linux用户、追求极简操作的新手，快速查看GERBER图层、钻孔细节很合适。

✅ 注意点：功能比较纯粹，没有3D预览、DFM提示等附加功能，仅适合基础查看，不适合专业校验。

🎯 专业客户端（工程师必备，功能全面）

适合场景：专业电子工程师、PCB设计师，需要进行详细校验、DRC检查、叠层仿真等，功能强大，能满足量产前的最终签核需求，部分工具免费版可满足基础专业需求。

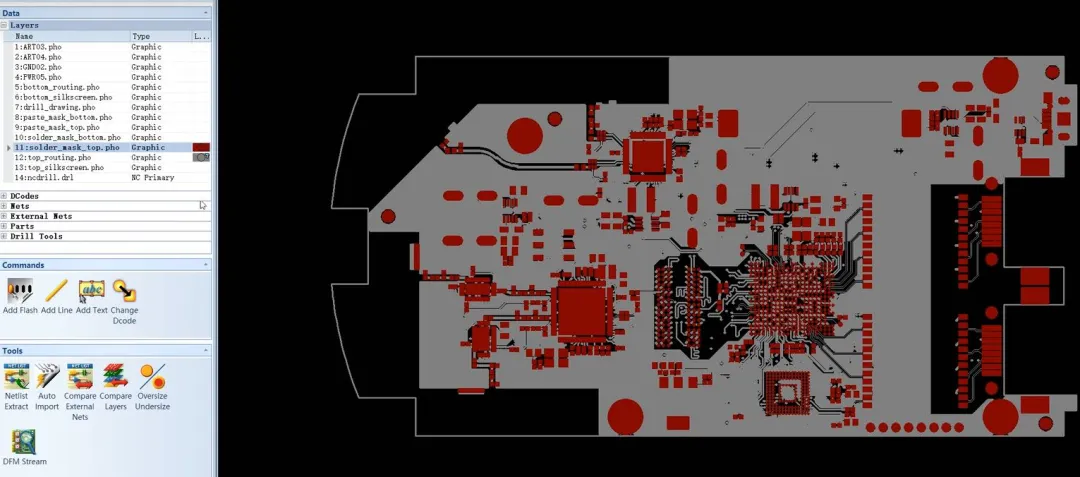

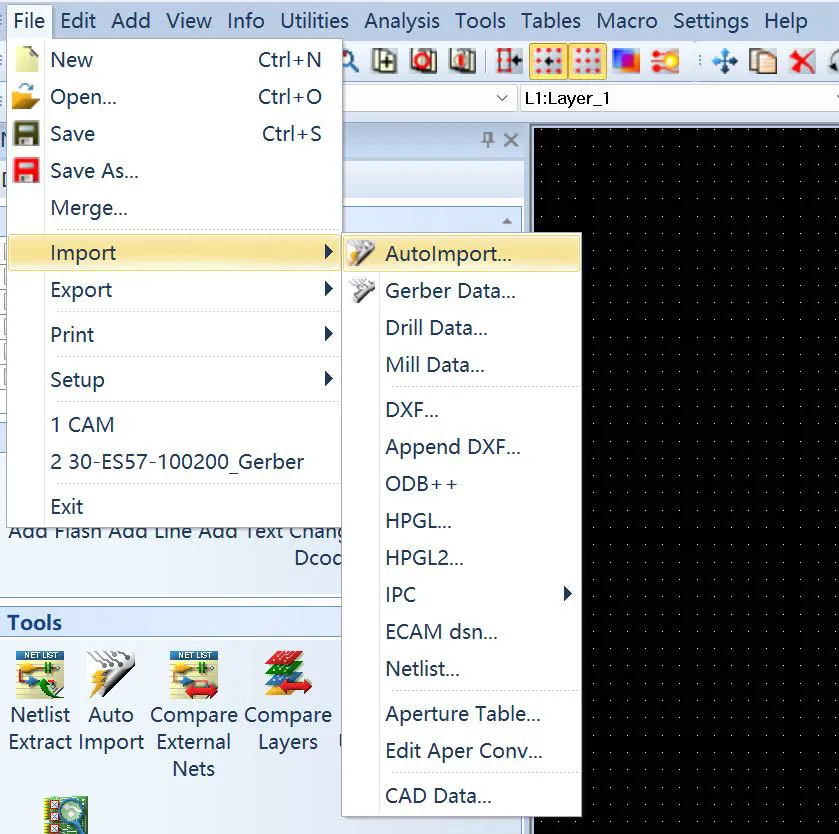

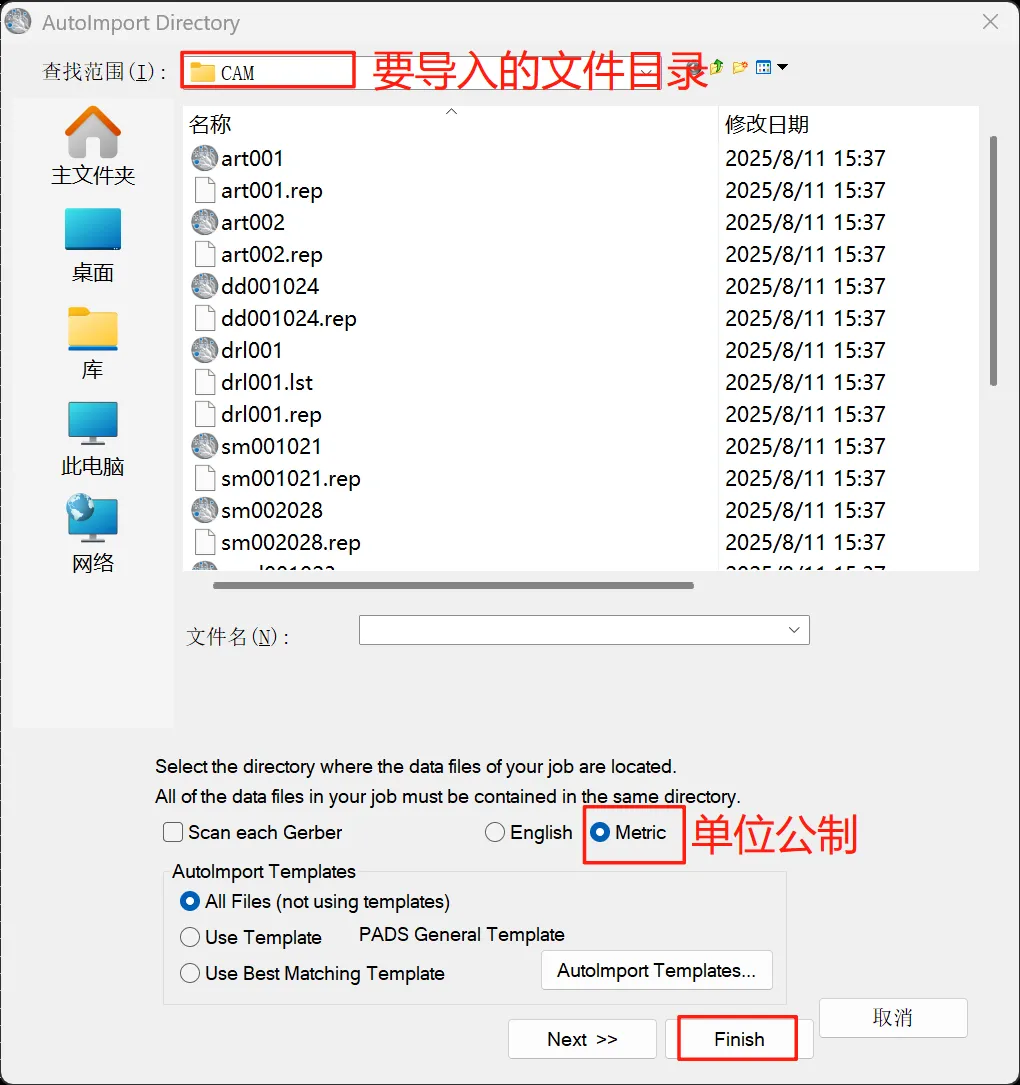

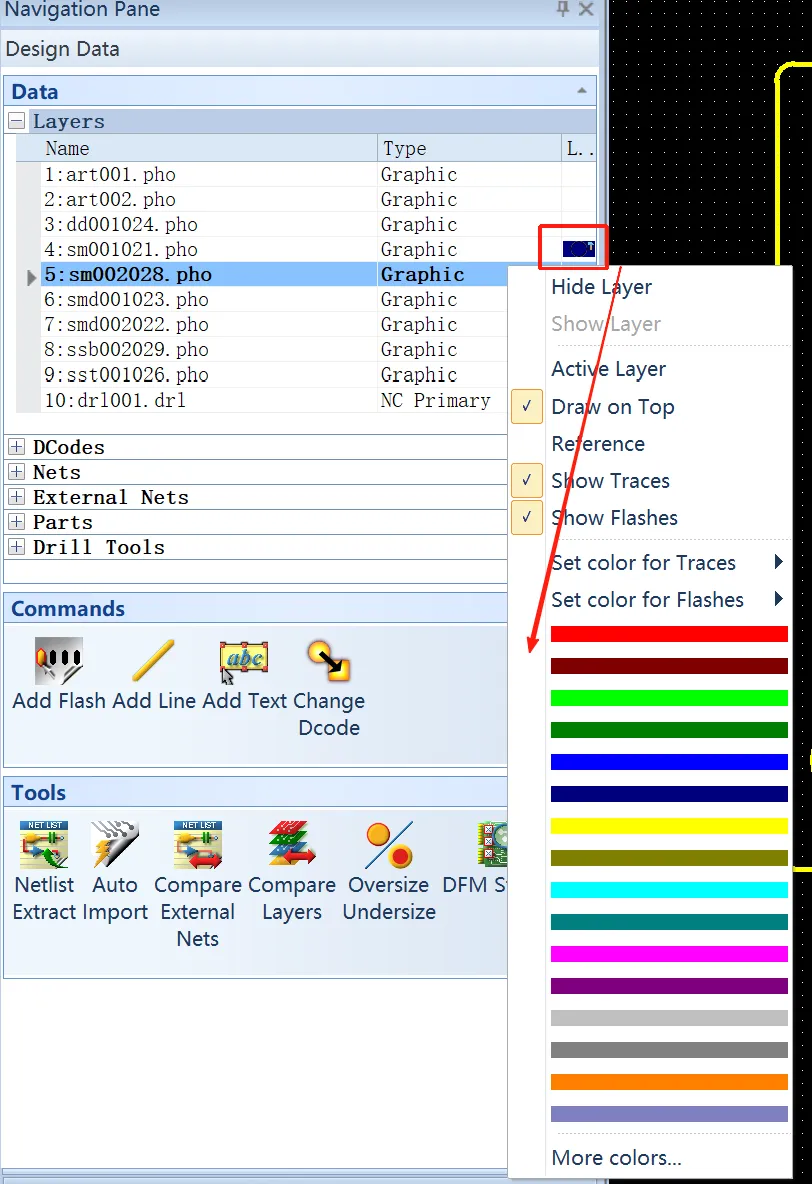

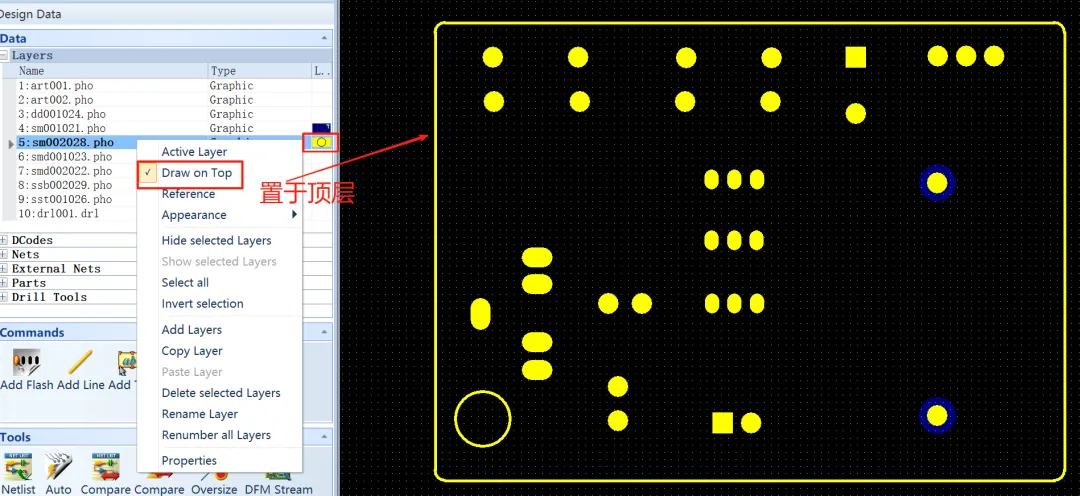

1. CAM350（行业标杆，专业首选）

✅ 核心亮点：PCB行业公认的专业CAM工具，GERBER查看功能极其强大，支持所有GERBER格式，能进行详细的图层校验、孔径检查、线宽间距测量，还自带行业级DRC引擎，可根据板厂要求设置规则，提前排查可制造性问题，甚至能修改GERBER文件，是工程师量产前签核的必备工具。

✅ 适合人群：专业电子工程师、PCB设计师，批量量产、复杂板卡校验首选。

✅ 注意点：付费软件（授权费较高），但有免费试用版、精简版，免费版可满足基础查看、专业校验需求，界面稍复杂，新手需要简单熟悉操作，适合有一定基础的从业者。

请在微信客户端打开

💡 小技巧：新手可只使用其“查看、测量、图层校验”功能，复杂的修改、仿真功能可后期逐步熟悉，免费版足够应对大部分专业查看需求。

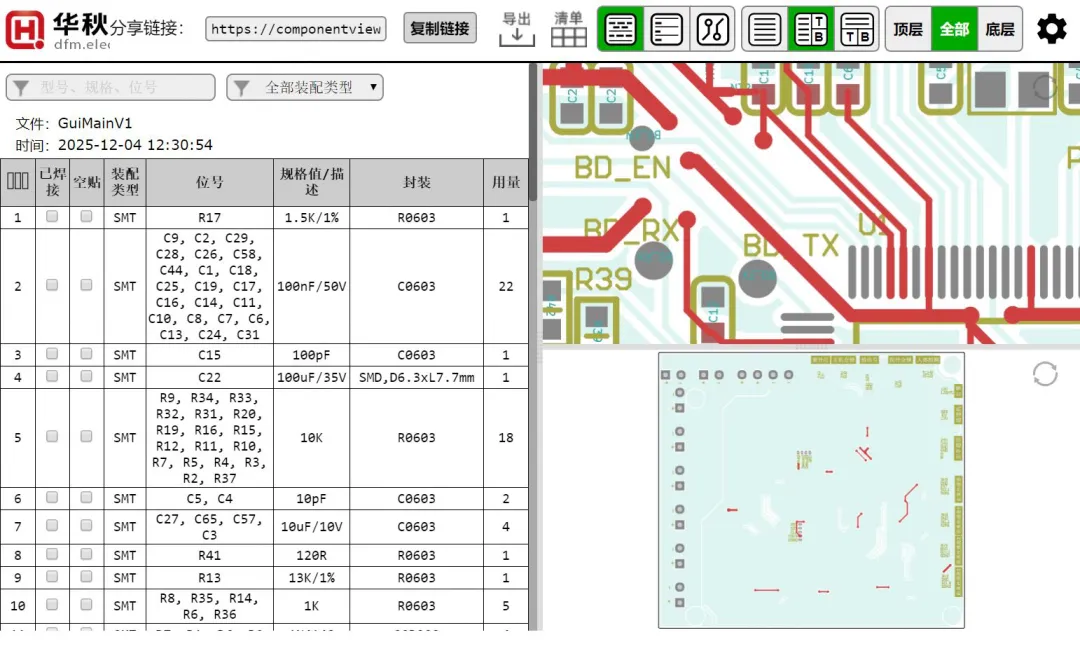

2. 华秋DFM（国产专业，中文友好）

✅ 核心亮点：国产专业工具，支持GERBER文件查看、DFM可制造性分析、阻抗计算等，中文界面友好，操作比CAM350简单，免费版功能足够专业，能快速检查GERBER文件中的错误（如丝印重叠、孔径异常），还能生成详细的DFM报告，适合国内工程师使用。

✅ 适合人群：国内电子工程师、PCB设计师，需要专业校验、DFM分析的场景，兼顾专业性和易用性。

总结来说，GERBER文件查看工具不用“追求最专业”，适合自己的才是最好的。新手从在线工具或免费客户端入手，熟悉后再根据需求升级到专业工具，就能轻松避开打样返工的坑，节省时间和成本。
