OpenClaw源码解读之原生客户端

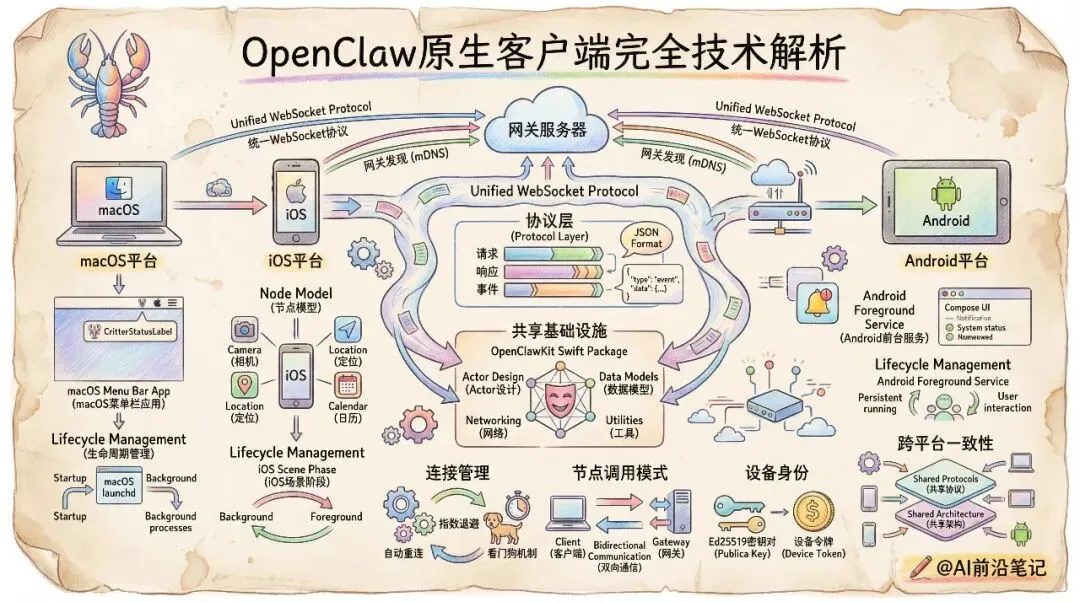

OpenClaw 提供 macOS、iOS 和 Android 三个原生客户端，它们共享同一套 Gateway WebSocket 协议与后端通信。macOS 和 iOS 共享一个 Swift 包 `OpenClawKit`，Android 用 Kotlin 独立实现。本文将从协议层、共享基础设施，到各平台的特有架构，逐层剖析原生客户端的实现。

一、统一协议层：所有客户端的通信基础

所有原生客户端与 Gateway 之间的通信都基于 WebSocket，帧格式为 JSON。协议定义了三种帧类型：

请求帧：`{“type”: “req”, “id”: “uuid”, “method”: “…”, “params”: {…}}`
响应帧：`{“type”: “res”, “id”: “uuid”, “ok”: true/false, “payload”: {…}}`
事件帧：`{“type”: “event”, “event”: “…”, “payload”: {…}, “seq”: 123}`

请求-响应通过 UUID 做 correlation。事件帧携带递增序列号 `seq`，客户端可以检测间隙判断是否丢失了事件。

连接建立后，客户端发送 `connect` 请求完成握手，携带客户端信息、认证凭据和能力声明：

// apps/shared/OpenClawKit/.../GatewayChannel.swift (sendConnect)var params: [String: ProtoAnyCodable] = [    "minProtocol": ProtoAnyCodable(GATEWAY_PROTOCOL_VERSION),    "maxProtocol": ProtoAnyCodable(GATEWAY_PROTOCOL_VERSION),    "client": ProtoAnyCodable(client),  // id, displayName, version, platform, mode    "role": ProtoAnyCodable(role),    "scopes": ProtoAnyCodable(scopes),    "caps": ProtoAnyCodable(options.caps),    "commands": ProtoAnyCodable(options.commands),    "locale": ProtoAnyCodable(primaryLocale),    "userAgent": ProtoAnyCodable(ProcessInfo.processInfo.operatingSystemVersionString),]

认证支持三种方式：设备身份签名（Ed25519）、共享 token 和密码。与 Web 控制台类似，首次连接时用设备密钥签名换取 `deviceToken`，后续复用。Gateway 返回的 `connect` 响应包含初始快照，一次性推送通道状态、Agent 列表等全量数据。

二、Swift 共享层：OpenClawKit

macOS 和 iOS 的网络层共享 `OpenClawKit` 包，核心是两个 Swift Actor。

GatewayChannelActor：底层 WebSocket 通道

`GatewayChannelActor` 管理原始的 WebSocket 连接，提供 `connect`、`request`、`send` 三个核心方法：

// apps/shared/OpenClawKit/.../GatewayChannel.swiftpublic actor GatewayChannelActor {    private var task: WebSocketTaskBox?    private var pending: [String: CheckedContinuation<GatewayFrame, Error>] = [:]    private var connected = false    private var backoffMs: Double = 500    private var lastSeq: Int?    private var watchdogTask: Task<Void, Never>?    public func connect() async throws {        self.task = self.session.makeWebSocketTask(url: self.url)        self.task?.resume()        try await AsyncTimeout.withTimeout(            seconds: self.connectTimeoutSeconds,            operation: { try await self.sendConnect() })        self.listen()       // 开始接收消息        self.connected = true        self.backoffMs = 500  // 重置退避    }}

几个关键设计点：

使用 Swift Actor 保证并发安全：所有状态（`pending`、`connected`、`lastSeq`）都受 Actor 隔离保护，无需手动加锁
Watchdog 机制：一个后台 `watchdogLoop` 每 30 秒检查一次连接状态，如果断开则触发重连，防止指数退避停滞
Connect Waiter 队列：如果多个调用方同时请求连接，`connectWaiters` 数组收集所有等待的 continuation，连接成功后统一 resume，避免重复连接
请求超时：`connect` 有 6 秒超时，单个 RPC 默认 15 秒超时

`request` 方法通过 `CheckedContinuation` 实现 async/await 到回调的桥接——发送请求后将 continuation 存入 `pending` 字典（key 为请求 ID），收到响应后从字典取出并 resume：

public func request(method: String, params: [String: AnyCodable]?,                    timeoutMs: Double) async throws -> Data {    let reqId = UUID().uuidString    let frame = GatewayFrame(type: "req", id: reqId, method: method, params: params)    try await self.sendFrame(frame)    return try await withCheckedThrowingContinuation { cont in        self.pending[reqId] = cont    }}

GatewayNodeSession：节点会话层

`GatewayNodeSession` 在 `GatewayChannelActor` 之上封装了更高层的业务逻辑，是 iOS 端的主要网络接口：

// apps/shared/OpenClawKit/.../GatewayNodeSession.swiftpublic actor GatewayNodeSession {    private var channel: GatewayChannelActor?    public func connect(url:, token:, password:, connectOptions:, ...) async throws {        let shouldReconnect = self.activeURL != url ||            self.activeToken != token ||            self.activeConnectOptionsKey != nextOptionsKey        if shouldReconnect {            if let existing = self.channel { await existing.shutdown() }            let channel = GatewayChannelActor(                url: url, token: token, password: password,                pushHandler: { [weak self] push in await self?.handlePush(push) },                disconnectHandler: { [weak self] reason in await self?.handleChannelDisconnected(reason) })            self.channel = channel        }        try await channel.connect()        _ = await self.waitForSnapshot(timeoutMs: 500)        await self.notifyConnectedIfNeeded()    }}

它的职责包括：

连接参数变更检测：只有 URL、token 或 connectOptions 变化时才重建通道
快照等待：连接成功后等待 500ms 接收初始快照，确保 UI 有初始数据可展示
节点调用（Invoke）：Gateway 可以向客户端”反向调用”——比如请求拍照、获取位置。`onInvoke` 回调处理这些请求，有超时保护：

static func invokeWithTimeout(request:, timeoutMs:, onInvoke:) async -> BridgeInvokeResponse {    let latch = InvokeLatch()    onInvokeTask = Task.detached {        let result = await onInvoke(request)        latch.resume(result)    }    timeoutTask = Task.detached {        try? await Task.sleep(nanoseconds: UInt64(timeout) * 1_000_000)        latch.resume(BridgeInvokeResponse(id: request.id, ok: false,            error: OpenClawNodeError(code: .unavailable, message: "node invoke timed out")))    }}

这是一个经典的”race”模式——业务处理和超时计时器竞争，先完成的赢。`InvokeLatch` 用 `NSLock` 保证只有一个 resume 生效。

服务器事件订阅：`subscribeServerEvents` 返回 `AsyncStream<EventFrame>`，使调用方可以用 `for await` 消费推送事件

三、macOS 应用：菜单栏与进程管理

macOS 端是一个菜单栏应用，通过 `MenuBarExtra` API 驻留在系统状态栏：

// apps/macos/Sources/OpenClaw/MenuBar.swift@mainstruct OpenClawApp: App {    @State private var state: AppState    private let gatewayManager = GatewayProcessManager.shared    private let controlChannel = ControlChannel.shared    var body: some Scene {        MenuBarExtra {            MenuContent(state: self.state, updater: self.delegate.updaterController)        } label: {            CritterStatusLabel(                isPaused: self.state.isPaused,                isSleeping: self.isGatewaySleeping,                isWorking: self.state.isWorking,                gatewayStatus: self.gatewayManager.status,                animationsEnabled: self.state.iconAnimationsEnabled)        }    }}

状态栏图标 `CritterStatusLabel` 是动态的——根据 Gateway 状态（运行中/暂停/休眠/工作中）显示不同的动画。

Gateway 进程管理是 macOS 端的核心差异化功能。`GatewayProcessManager` 负责管理本地 Gateway 进程的生命周期：

// apps/macos/Sources/OpenClaw/GatewayProcessManager.swift@Observablefinal class GatewayProcessManager {    enum Status: Equatable {        case stopped        case starting        case running(details: String?)        case attachedExisting(details: String?)        case failed(String)    }    func setActive(_ active: Bool) {        if CommandResolver.connectionModeIsRemote() {            self.stop()     // 远程模式不启动本地 Gateway            return        }        if active {            self.startIfNeeded()        } else {            self.stop()        }    }    func startIfNeeded() {        guard self.desiredActive else { return }        switch self.status {        case .starting, .running, .attachedExisting:            return           // 已经在运行或启动中，避免重复        case .stopped, .failed:            break        }        self.status = .starting        Task {            if await self.attachExistingGatewayIfAvailable() {                return       // 优先挂载已运行的 Gateway            }            await self.enableLaunchdGateway()  // 否则通过 launchd 启动        }    }}

启动策略采用”先挂后启”——`attachExistingGatewayIfAvailable` 先尝试连接已运行的 Gateway 实例（可能是之前遗留的或通过 CLI 启动的），如果成功则直接使用，状态设为 `attachedExisting`。只有找不到已有实例时才通过 `enableLaunchdGateway` 调用 macOS 的 `launchd` 启动新的 Gateway 进程。

暂停/恢复通过 `onChange(of: self.state.isPaused)` 监听状态变化，暂停时调用 `gatewayManager.setActive(false)` 停止本地进程。远程模式下（`connectionMode == .remote`）不启动本地 Gateway，直接连接远端。

macOS 端还有几个平台特有功能模块：`WebChatManager` 管理聊天浮动面板、`CanvasManager` 管理 Canvas 窗口、`VoiceWakeManager` 管理语音唤醒、Sparkle 框架处理应用自动更新。

四、iOS 应用：节点模型与系统集成

iOS 端的入口极简——32 行代码：

// apps/ios/Sources/OpenClawApp.swift@mainstruct OpenClawApp: App {    @State private var appModel: NodeAppModel    @State private var gatewayController: GatewayConnectionController    init() {        GatewaySettingsStore.bootstrapPersistence()        let appModel = NodeAppModel()        _appModel = State(initialValue: appModel)        _gatewayController = State(initialValue: GatewayConnectionController(appModel: appModel))    }    var body: some Scene {        WindowGroup {            RootCanvas()                .environment(self.appModel)                .environment(self.appModel.voiceWake)                .environment(self.gatewayController)                .onOpenURL { url in                    Task { await self.appModel.handleDeepLink(url: url) }                }                .onChange(of: self.scenePhase) { _, newValue in                    self.appModel.setScenePhase(newValue)                    self.gatewayController.setScenePhase(newValue)                }        }    }}

`NodeAppModel` 是 iOS 端的核心状态持有者，管理所有设备能力（相机、位置、日历、联系人、运动传感器）。`GatewayConnectionController` 封装了 `GatewayNodeSession`，处理连接/断开和 scene phase 变化（进入后台时断开、回到前台时重连）。

iOS 作为”节点”（node）连接到 Gateway，这意味着 Gateway 可以反向调用 iOS 设备的能力。例如，Agent 可以通过 `node.invoke.request` 要求 iOS 端拍照——`NodeRuntime` 收到调用后分发给 `CameraController`，拍照完成后将结果通过 `node.invoke.result` 返回给 Gateway。

聊天传输层通过 `IOSGatewayChatTransport` 实现 `OpenClawChatTransport` 协议，将聊天消息的发送和历史加载桥接到 Gateway RPC 调用。

五、Android 应用：Compose UI 与 OkHttp WebSocket

Android 端用 Kotlin + Jetpack Compose 构建，结构上类似 iOS 但有几个显著差异。

入口是 `MainActivity`，初始化时启动前台服务并设置设备能力：

// apps/android/.../MainActivity.ktclass MainActivity : ComponentActivity() {    private val viewModel: MainViewModel by viewModels()    override funonCreate(savedInstanceState: Bundle?) {        NodeForegroundService.start(this)        viewModel.camera.attachLifecycleOwner(this)        viewModel.sms.attachPermissionRequester(permissionRequester)        viewModel.screenRecorder.attachScreenCaptureRequester(screenCaptureRequester)        setContent {            OpenClawTheme {                Surface { RootScreen(viewModel = viewModel) }            }        }    }}

`NodeForegroundService` 是 Android 特有的设计——通过前台服务保持 WebSocket 连接不被系统杀死。Android 对后台进程限制严格，前台服务是唯一可靠的保活方式。

GatewaySession（Kotlin 版本）用 OkHttp 的 WebSocket 客户端实现连接，核心结构是一个 `Connection` 内部类：

// apps/android/.../gateway/GatewaySession.ktprivate inner class Connection(...) {    private val connectDeferred = CompletableDeferred<Unit>()    private val closedDeferred = CompletableDeferred<Unit>()    private val client: OkHttpClient = buildClient()    suspend funconnect() {        val url = "$scheme://${endpoint.host}:${endpoint.port}"        socket = client.newWebSocket(Request.Builder().url(url).build(), Listener())        connectDeferred.await()   // 等待握手完成    }    suspend funrequest(method: String, params: JsonElement?, timeoutMs: Long): RpcResponse {        val id = UUID.randomUUID().toString()        val deferred = CompletableDeferred<RpcResponse>()        pending[id] = deferred        sendJson(buildJsonObject {            put("type", JsonPrimitive("req"))            put("id", JsonPrimitive(id))            put("method", JsonPrimitive(method))            if (params != null) put("params", params)        })        return withTimeout(timeoutMs) { deferred.await() }    }}

与 Swift 版本的 `CheckedContinuation` 对应，Kotlin 用 `CompletableDeferred` 实现异步等待。`writeLock` 是一个 `Mutex`，保证 WebSocket 的 `send` 不会并发。

Android 还有独特的 TLS 处理——`buildGatewayTlsConfig` 构建自定义的 `SSLSocketFactory` 和 `TrustManager`，支持自签名证书和 TLS 指纹固定（pinning），`onTlsFingerprint` 回调上报指纹用于信任验证。

`GatewayDiscovery` 通过 Android 的 NSD (Network Service Discovery) API 实现 mDNS 发现，服务类型为 `_openclaw-gw._tcp.`，与 macOS/iOS 的 Bonjour 发现兼容。

Android 端的 Canvas 通过 `CanvasController` 管理 WebView——`navigate`、`eval`（执行 JavaScript）、`snapshotBase64`（截图）等方法让 Agent 可以操作 WebView 内容。`NodeRuntime`（1270+ 行）是 Android 端最大的文件，聚合了所有设备能力的调度。

六、跨平台模式总结

三个平台虽然语言和框架不同，但遵循一致的架构模式：

连接管理：都实现了自动重连与指数退避（Swift 500ms 起步、Kotlin 类似），连接成功后重置退避。watchdog/runLoop 作为兜底确保连接最终恢复。
请求-响应匹配：都用 UUID correlation ID + 挂起字典（Swift `pending: [String: Continuation]`、Kotlin `pending: ConcurrentHashMap<String, CompletableDeferred>`）实现异步 RPC。
节点调用（双向通信）：Gateway 不仅接收客户端请求，还可以反向调用客户端能力（拍照、录屏、GPS）。这种”节点”模式让移动设备成为 Agent 的感知延伸。
设备身份：所有平台都在本地持久化 Ed25519 密钥对（macOS/iOS 用 Keychain 或文件、Android 用 `DeviceIdentityStore`），首次连接签名握手换取 `deviceToken`。
生命周期适配：macOS 通过 launchd 管理 Gateway 进程；iOS 通过 `scenePhase` 管理前后台连接；Android 通过 `Foreground Service` 保活。各自用平台原生机制解决后台保持问题。

下面是讲解项目的基本信息：

项目地址：https://github.com/openclaw/openclaw
使用的项目分支是：main
commit版本是：f5160ca6becaeeb6a4dfd892fffd2130a696f766

讲解模块和顺序如下：

1. CLI 框架与进程模型

2. 配置系统

3. Gateway 核心

4. 通道与路由

5. Agent 引擎

6. 自动回复管线

7. 插件系统

8. 记忆系统

9. Web 控制台

10. 原生客户端(今日讲解)

11. 浏览器自动化

12. 运维与测试
