在学术论文撰写中，本科硕士同学们常常需要添加图表，主要为了补充文本内容，还能以直观的形式呈现关键数据，为论文的论述提供更有利的证据。
对于图表的运用，首先要了解各种图表的特性和在论文中的应用规则，主要包括三线表、图形的恰当使用以及制作。
学术论文图表的使用规则
✅ 精挑细选。
应当仔细挑选图表，避免过量使用，只有当数据复杂或无法仅通过文字简洁表达时，才应考虑加入图表。
✅ 简洁直观。
图表设计需精确、明了、完整，并且易于理解。
✅ 可读性。
图表应紧跟相关的文本内容，以便读者在阅读相关段落后即可看到对应的图表，便于阅读。
图的使用规范
✅ 编号和图注
图应编排序号，可按章用阿拉伯数字顺序编排。插图较少时可按全文编排，如图1，图2…，若有分图用(a)、(b)、(c)表示，图注在图名下方，内容按序编号并用分号“；”隔开。
✅ 图题和图例
图应具有“自明性”，即只看图、图题和图例，不阅读全文，就可理解图意。因此，每图应有简短确切的题名，连同图号置于图下。图题、图号字体与正文相同，字体也可改用仿宋以示与正文的区别。必要时，应将图上的符号、标记、代码以及实验条件等，用最简练的文字横排于图题下方，作为图例说明。
✅ 图文框
在word文档中，图名、图号和图例应和插图一起置于一个图文框内（框线隐去）。图文框采用锁定标记选项，以免编辑时漂移。
✅ 其他类型图要求
插图尺寸不宜过大，边长不宜大于12cm，尽量不用整页插图。插图宜采用文字环绕方式随文右侧编排。
曲线图的纵横坐标必须标注三要素即“量、标准规定符号、单位”，例如“体积V/m3 ”。此三者只有在不必要标明（如无量纲等）的情况下方可省略。坐标上标注的量的符号和缩略词必须与正文一致。
照片图要求主题和主要显示部分的轮廓鲜明，细节清晰，反差适中。照片上应该有表示目的物尺寸的标度。照片等图片用JPG格式插入。

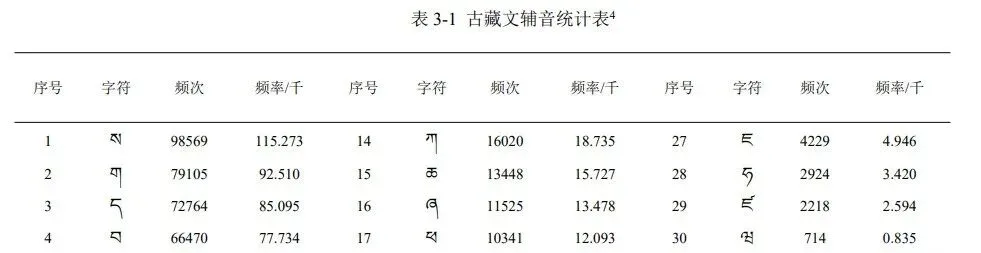

三线表的使用规范
无论是本科生还是硕士生们在写学术论文，用的最多的可能就是三线表了。三线表以其简洁的格式和清晰的功能，受到期刊界的喜爱。
三线表标准结构包括三个主要部分：顶线、底线和栏目线。

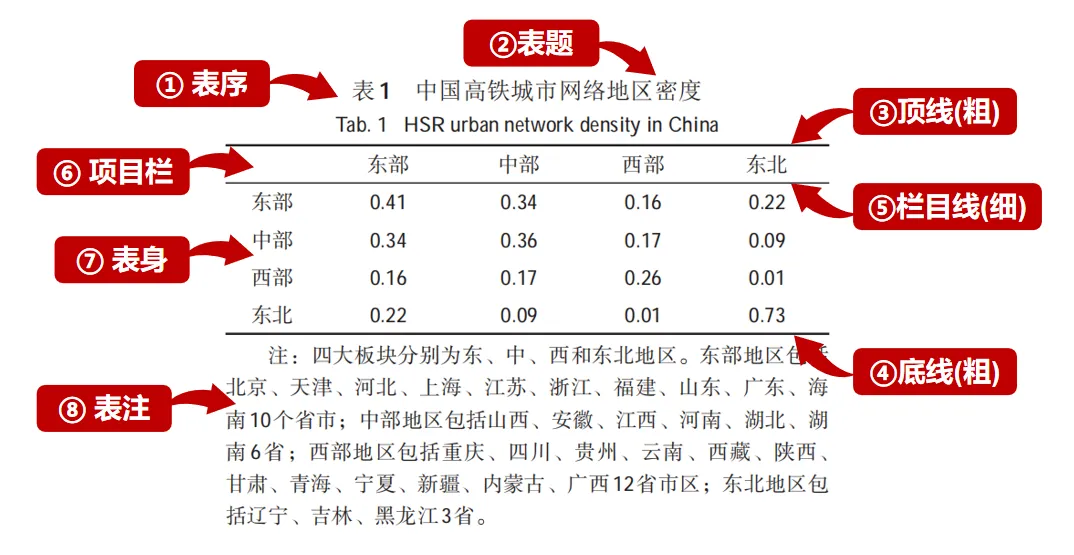

尽管称为三线表，实际上必要时可以增加额外的辅助线条，仍旧称为三线表。在学术论文中，三线表通常由几个关键部分组成：表序表题、表头(项目栏)、表身、表注。具体格式如下：
✅ 表序和表题
表序和表题之间空 1 个字距，居中对齐，排在表格顶线上方。序号按照文中出现的顺序，使用阿拉伯数字连续编号，即使文章中只有一个表格，也要标记为“表1”。标题应简洁且精确，反映表格的主题内容，避免过于泛泛或过分冗长。
✅ 表头（项目栏）和表身：
表头：
位于顶线和栏目线之间，通常包含多个列标题，这些标题描述了表格主体中相应列的信息特征或属性，对读者理解数据十分重要。在三线表中，数据通常按列纵向排列，便于纵向阅读。
表身：
表格的主体部分，位于底线以上栏目线以下，包含表格的大部分数据或文字信息。表中的数字不应带有单位符号或百分号，这些应统一标注在栏目标题中；若所有列的单位相同，该单位应标注在表的右上方；即便相邻行或列的数据相同，也应分别列出，而不使用“同左”“同上”等表达。
空白数据：
空白或无数据的栏目处理方式应遵循特定规范。根据 GB 7713-1987《科学技术报告、学位论文和学术论文的编写格式》，表内空白栏代表相关数据未被测量或该项数据不存在。使用“-”或“···”（避免与表示阴性反应的“-”混淆）表示数据未被发现，“0”则代表实际测量结果为零。
数字格式：
小数点应使用点号“.”，大于999的整数和小数位数超过三位的数字，应采用半个阿拉伯数字符的小间隔进行分隔，不用千位撇。正确示例：“0.884 2”。
✅ 表注：
用于对表格内容进行补充解释或说明。注释通常位于表格底部的底线下方，并按照阿拉伯数字的顺序进行编号，以便于读者参考。当表中出现特殊符号、标记、代码或其他需解释的内容时，应以简洁的文字形式在表注中进行说明。
如何高效运用图表
将数据通过图表形式展示，不仅能够生动和直观地展示数据的大小、变化趋势和分布状况，还能揭示事物的内在规律和相互关系。
图表作为一种有效的可视化工具，旨在实现两个核心目的：一是呈现数据本身；二是传递相关信息。
首先，要明确数据要表达的信息，确定主题和观点。

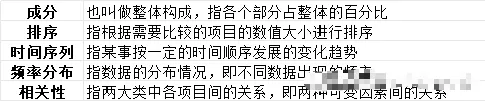

其次， 确定数据的相互关系。确定数据关系是介于明确信息和选择图表之间的一个过程。数据的相互关系一般分为 5 类：成分、排序、时间序列、频率分布和相关性。
接着，选择适用的图表类型。
图表类型包括饼图、条形图、柱形图、折线图、面积图、圆环图、雷达图、气泡图、曲面图、股价图等。学术论文中用于数据表达的4种常用图表：饼图、条形图、柱形图、折线图。
不同类型的图表适用于展示不同的数据关系：
例如，饼图常用于显示数据的成分关系，条形图和柱状图适用于表示排序关系，时间序列数据则可以通过柱状图和折线图来展示，频率分布通常也通过柱状图和折线图来表示，而相关性数据则适合使用对称条形图。
要注意，某些图表类型能够展示超过一种的数据关系，一个数据关系也可以通过多种图表类型来表达。
最后，绘制图表。
在学术论文中，图应有图序，表应有表序。标题位于图的下方，图序与图标题之间留有一个字符的间隔，无需加入标点，且应居中排列。横纵坐标轴要分别标明横标目（单位）和纵标目（单位），分别说明水平轴和垂直轴代表的指标和单位。其他格式要求与表类似，不再赘述。
三款图表制作工具
✅神器一：Flourish

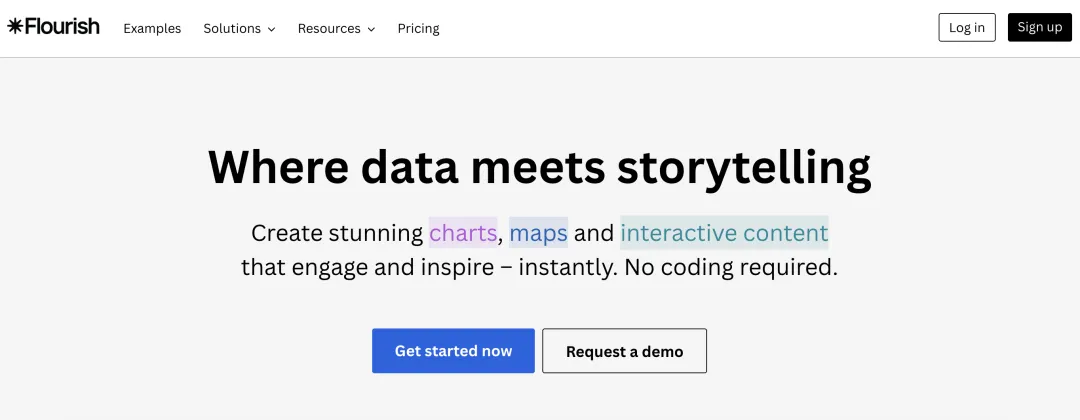

图1-1：Flourish首页
核心优势：
海量精美模板库：提供数百种高度可定制的图表模板（柱状图、折线图、饼图、地图、动态图表、交互式仪表盘等），覆盖几乎所有常见科研数据展示需求，总能找到最适合你数据类型的“外衣”。
零代码，极简操作：用户界面直观友好，通过简单的点击、拖拽和菜单选择即可完成复杂图表的创建。无需编程基础，科研小白也能快速上手，将宝贵时间留给科研本身。

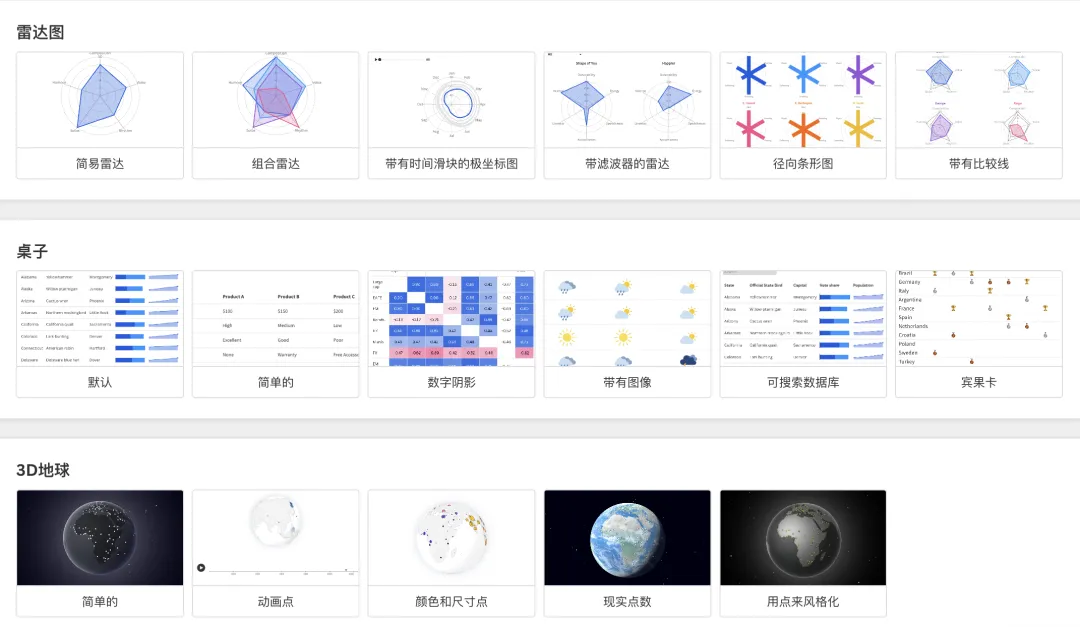

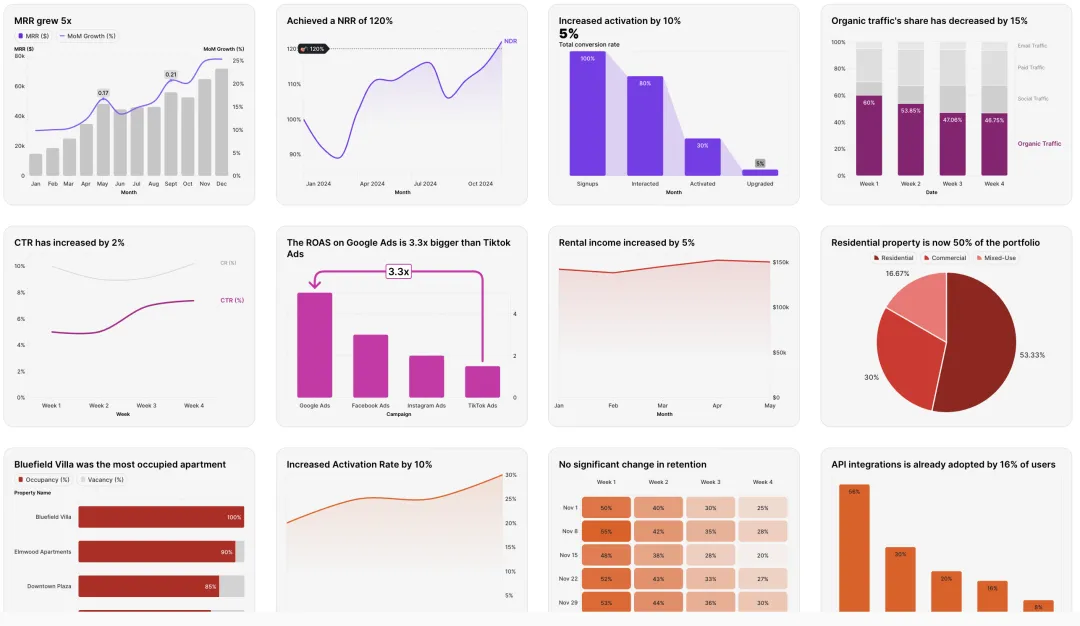

图1-2：Flourish图表模版
适用场景：
学术报告、论文插图（尤其是需要动态展示趋势或对比时）、课程展示、项目阶段性成果可视化、制作交互式数据网页。当你有明确的数据类型，希望快速获得一个专业美观、甚至动态的图表时，Flourish是首选。

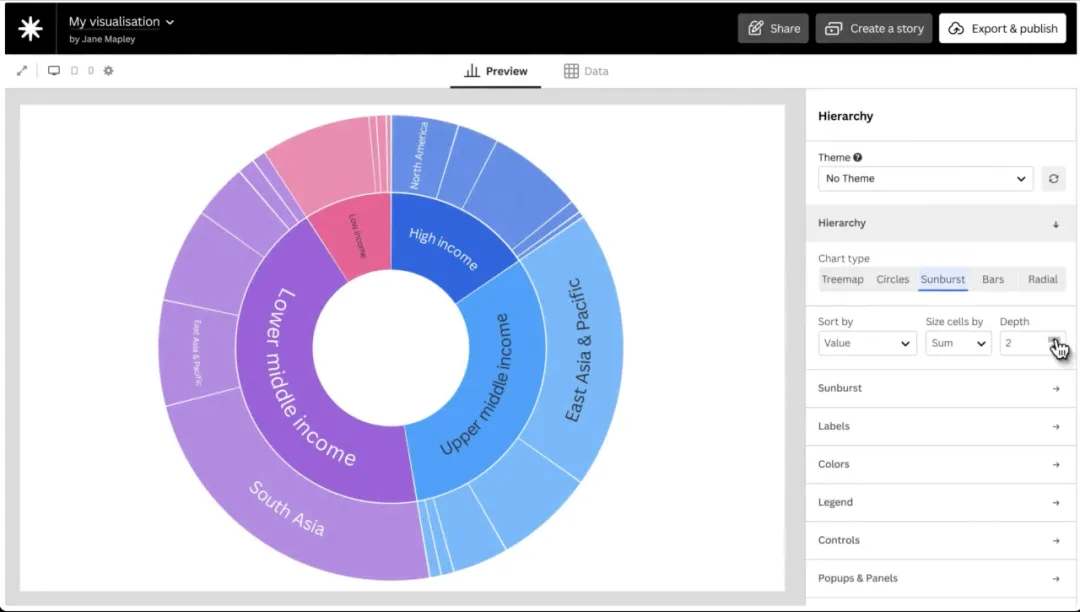

图1-3：Flourish操作界面
官方网址：
官网：https://flourish.studio/
✅神器二：Graphy

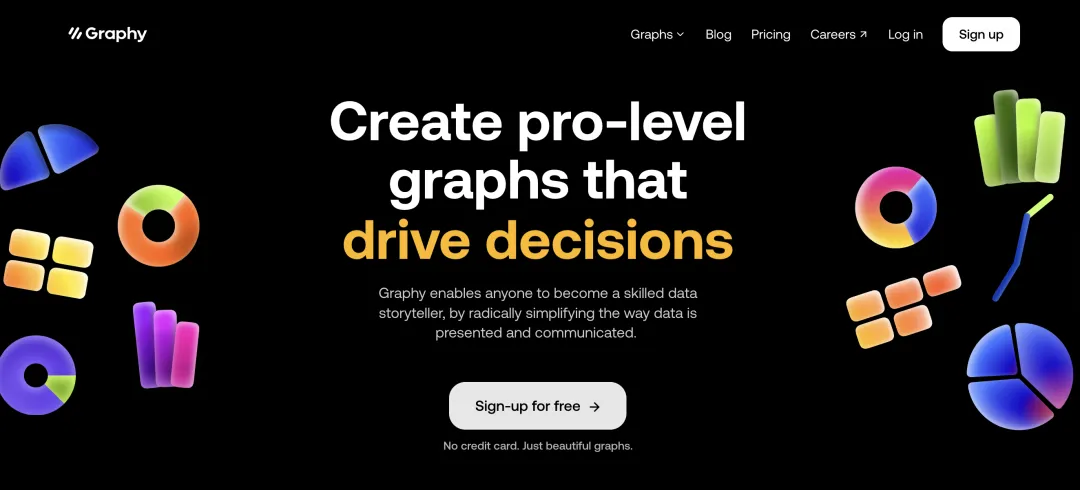

图2-1：Graphy首页
核心优势：
丰富的自定义表达：提供极其精细的图表元素控制能力。从坐标轴刻度、标签、网格线、图例位置，到每个数据点的形状、大小、颜色、透明度，乃至字体、边距等细节，都能进行像素级调整。满足期刊投稿对图表格式的严苛要求。
精准表达复杂关系：特别擅长处理高维度、复杂结构的数据（如网络关系图、多变量散点图、高级统计图表等），能清晰、准确地揭示数据背后的深层模式和关联。

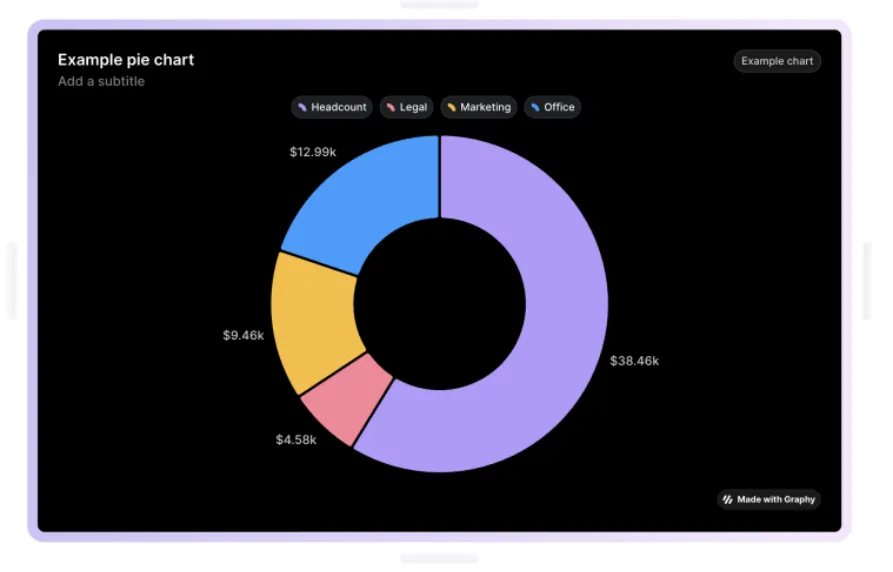

图2-2：Graphy模版图表
适用场景：
前沿科学研究（如生物信息学、网络科学、复杂系统）、需要发表在高影响力期刊上的论文插图、制作高度定制化的海报图表、任何对图表精度、专业性和细节控制有极致要求的场合。当你的数据关系复杂，普通工具难以胜任时，Graphy（或其同类专业工具）是得力助手。
图2-3：Graphy操作界面
官方网址：
官网：https://graphy.app/
✅ 神器三：Napkin

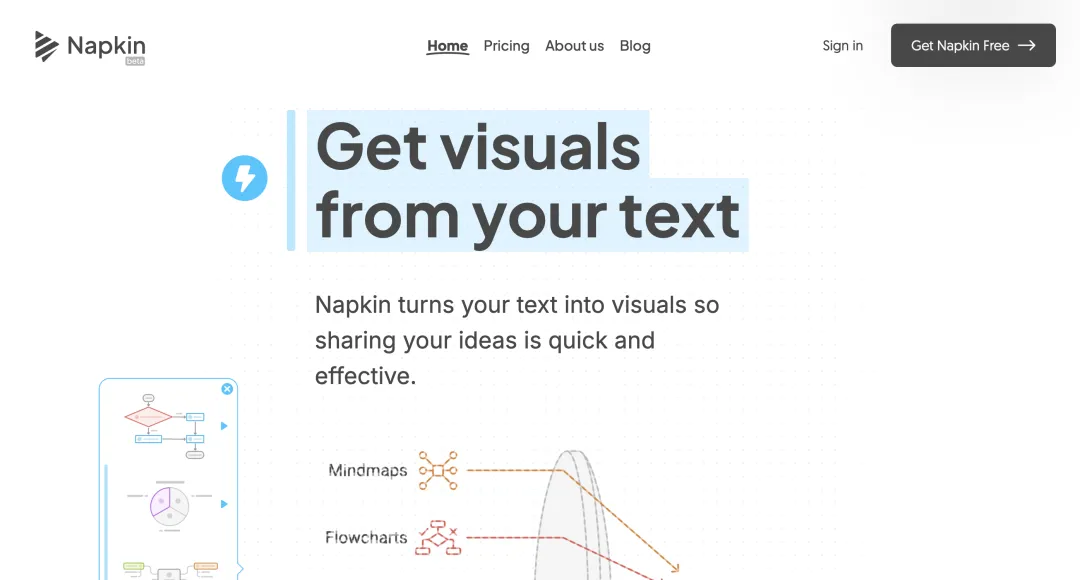

图3-1：Napkin首页
核心优势：
极速构思，草图即图表：摒弃复杂操作，核心功能就是让你像在餐巾纸上画草图一样自由绘制。用简单线条、形状、文字快速勾勒图表框架和核心观点，瞬间将想法可视化。是头脑风暴和早期构思的绝佳工具。
一键生成清晰图表：草图绘制完成后，Napkin能智能地将其“美化”成清晰、规整的图表草稿，省去大量从草图到电子稿的繁琐转换时间。
促进团队沟通协作：在项目会议、紧急讨论中，团队成员可以快速在同一个“Napkin”上绘制、修改草图，实时同步想法，极大提升沟通效率和方案共识。

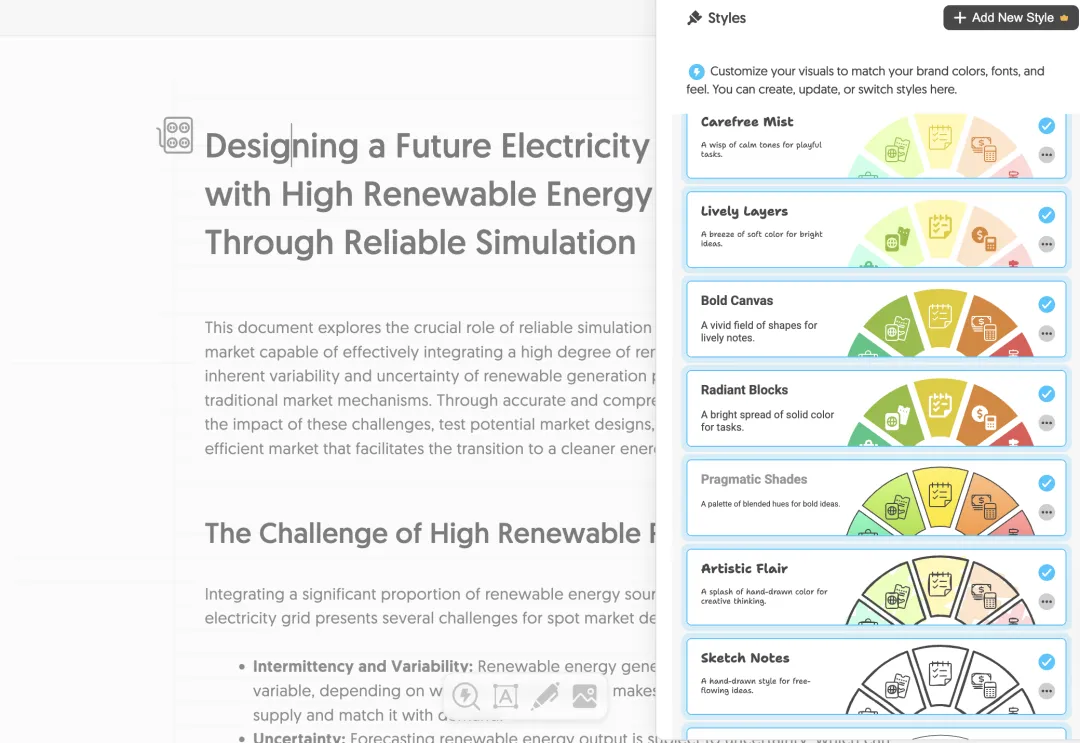

图3-2：Napkin版式选择
适用场景：
科研项目组内部快速沟通想法、紧急会议前快速制作汇报草图、头脑风暴时可视化记录灵感、教学或指导学生时即时演示图表概念。当你时间紧迫，需要快速将想法可视化并与团队沟通时，Napkin是救场神器。

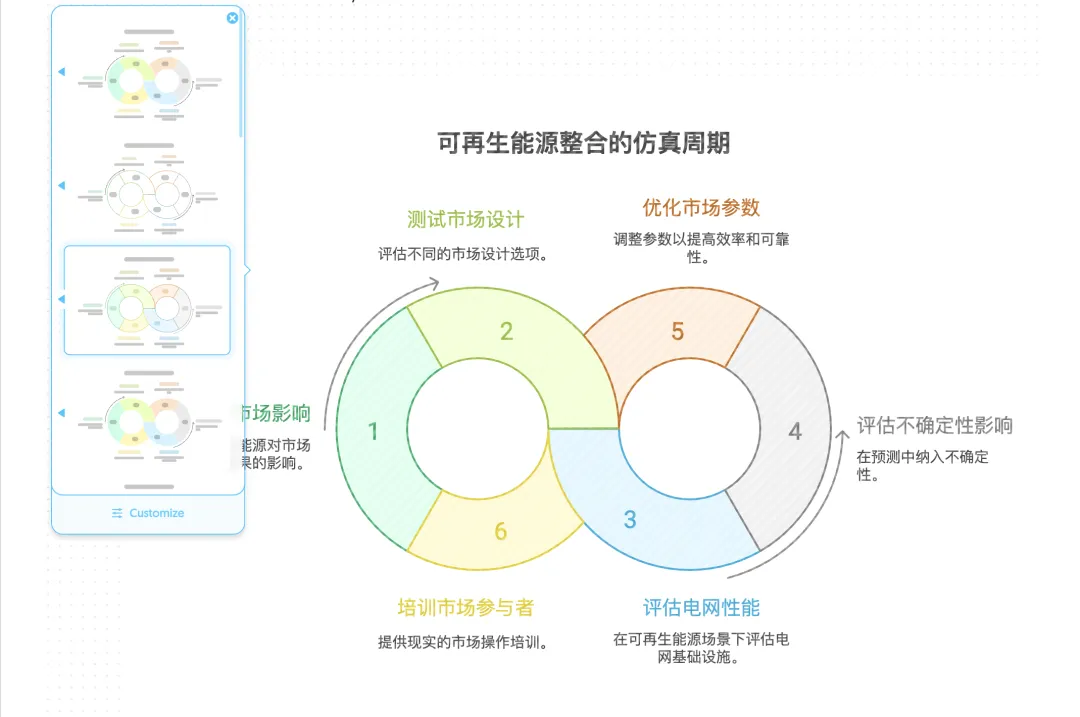

图3-3：Napkin AI可视化图片
官方网址：
官网：https://www.napkin.ai/
