WinCC手机APP远程监控实战:基于巨控OPC560模块的完整指南
在工业自动化领域，实现远程监控不再是一种奢侈，而是提高运维效率和响应速度的必然要求。本文将详细介绍如何利用巨控OPC560远程模块，在不改动原有WinCC系统的情况下，实现手机APP远程监控的完整解决方案。
一、WinCC远程监控的传统难点与巨控OPC560的解决方案
WinCC作为西门子推出的强大组态软件，在工业自动化监控中广泛应用。然而，传统的WinCC监控系统通常局限于局域网内，无法通过互联网直接访问。这使得远程监控面临诸多技术难点：需要公网IP、复杂的网络配置、安全风险高以及移动访问不便。
巨控OPC560远程模块采用了一种创新的解决方案——云服务器中转技术。该模块通过OPC协议与WinCC系统通信，采集数据后加密传输到云服务器，再通过云服务器将数据转发给手机APP或网页客户端。这种方案无需公网IP，也无需改变现有网络结构，同时保证了原始系统的安全性。
二、巨控OPC560模块的技术特点与优势
巨控OPC560系列是巨控科技新推出的远程智能控制终端，相比前代产品有多项升级：
-
硬件配置全面提升，支持更大量的变量处理（500-5000点不等）
-
变量名长度由16字符扩展到64字符，提高了描述灵活性
-
增加邮件推送功能和MQTT协议支持，适应更多应用场景
-
支持多种联网方式：有线网络、4G全网通（可选型号）
-
无需配置DCOM，大大简化了OPC远程通讯的配置难度-1
OPC560模块的核心优势在于它能直接读取WinCC的变量，而不需要直接连接PLC。这在以下场景中特别有用：
-
上位机系统已搭建完成且连接的设备众多、驱动不一
-
PLC和仪表分散，数据已集中到上位机，不方便重新布线
-
没有PLC程序或数据地址表，无法直接从PLC读取数据
-
PLC接口已用完，无法添加通讯模块

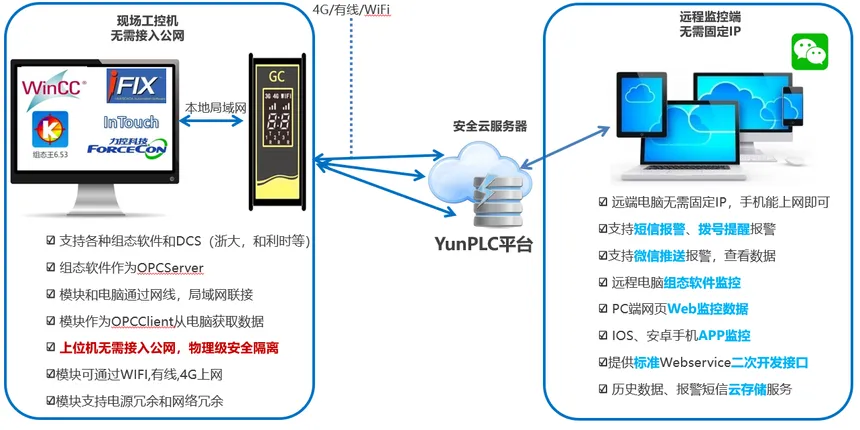

三、系统架构与工作原理
1. 系统组成
实现WinCC手机APP远程监控的系统由三部分组成：
-
WinCC监控系统：作为OPC服务器，提供实时数据
-
巨控OPC560远程模块：通过局域网与WinCC计算机连接，采集数据并上传云端
-
手机APP终端：从云端接收数据，展示给用户
2. 工作原理
数据流向为：WinCC变量 → OPC560模块 → 云服务器 → 手机APP。
OPC560模块作为OPC客户端，通过OPC DA协议与WinCC的OPC服务器（OPCServer.WinCC.1）通信。模块会定时读取或监视WinCC变量的变化，并将数据加密后通过4G或有线网络上传到巨控云服务器。

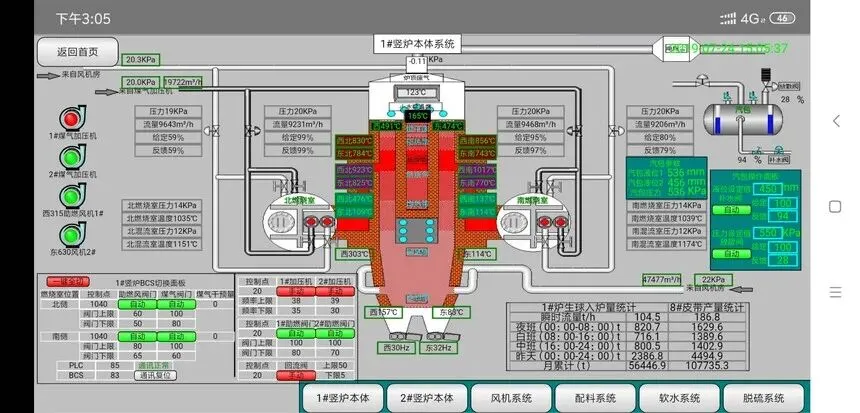

手机APP则通过互联网连接云服务器，获取实时数据。用户可在APP上查看数据、趋势图、报警信息，并可进行远程控制操作（若权限允许）。
四、具体实施步骤
1. 硬件连接与准备
-
将OPC560模块通过网线连接到WinCC计算机所在的局域网交换机或直接连接
-
确保模块与WinCC计算机在同一网段
-
若选用4G型号，插入有效的SIM卡；若选用有线型号，确保可访问互联网
2. 软件配置步骤
步骤一：安装配置软件
在WinCC计算机上安装巨控提供的GRMDEV配置软件（随硬件标配）。

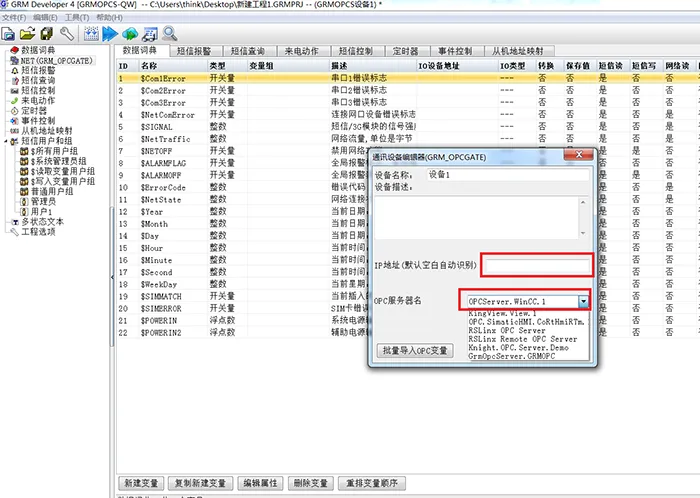

步骤二：创建OPC560工程
-
打开GRMDEV软件，新建工程，选择协议为GRMOPCGATE协议
-
新建设备，IP地址留空可自动搜索（确保模块与电脑在同一网段）
-
选择OPC服务器为OPCServer.WinCC.1（WinCC的OPC服务器）
步骤三：导入WinCC变量
-
点击“批量导入OPC变量”功能
-
取消勾选“层次化刷新”，然后点击刷新所有变量
-
选择需要远程监控的WinCC变量，设置读写权限（如需要远程控制）
-
编译工程并下载到OPC560模块
步骤四：配置手机APP
-
下载并安装巨控官方APP
-
使用模块的SN编号和密码登录
-
APP会自动获取与模块关联的变量列表
-
根据需要设计监控画面（巨控APP提供标准界面和自定义界面选项）
3. 高级功能配置
报警推送配置：
在GRMDEV软件的报警配置中，可以设置：
-
触发条件：基于变量值设置报警条件（如开关量==1，浮点数>=阈值）
-
报警内容：自定义中文报警文本，可包含变量值和时间戳
-
推送方式：支持短信、微信、邮件和APP推送（根据模块型号）
-
接收人设置：可设置多个接收人，分班组、分级别管理
安全设置：
-
设置远程访问密码
-
配置变量读写权限，确保关键变量只能读不能写
-
启用通信加密，防止数据泄露
五、常见问题与解决方案
-
OPC560模块无法连接WinCC
-
检查模块与WinCC计算机是否在同一网段
-
确认WinCC的OPC服务器已启用（OPCServer.WinCC.1）
-
关闭防火墙或添加例外规则
-
手机APP显示数据不更新
-
检查模块的互联网连接状态
-
确认云服务订阅是否有效
-
检查变量配置是否正确
-
报警信息无法推送
-
检查报警条件设置是否正确
-
确认短信型号模块是否插入有效的SIM卡
-
验证接收人手机号码格式是否正确
六、应用场景与效益分析
巨控OPC560模块实现的WinCC手机APP远程监控适用于多种工业场景：
-
设备远程运维：维护人员无需亲临现场，即可通过手机监控系统运行状态
-
故障及时响应：报警信息实时推送到手机，加快故障处理速度
-
生产数据移动查看：管理人员可随时随地查看生产数据、产量统计等
-
多站点集中监控：通过一个APP监控多个地点的WinCC系统
这种方案带来的直接效益包括：减少现场巡检成本、提高故障响应速度、延长设备正常运行时间，以及提升管理效率。
结语
通过巨控OPC560模块实现WinCC手机APP远程监控，是一种实用且经济的解决方案。它克服了传统远程访问的技术壁垒，无需改动现有系统，却能提供安全可靠的远程监控能力。随着工业物联网技术的发展，这种基于云平台的远程监控方案将成为工业自动化领域的新标准。
无论是设备制造商还是最终用户，都可以通过这一方案显著提升设备服务水平和运维效率，在数字化转型浪潮中保持竞争优势。
