idea插件:PlantUML画图工具
如果你平时用 IDEA 写代码，只需安装一个 PlantUML 插件，就能用「代码」快速生成各类 UML 图，修改时只需改代码，图自动同步，堪称画图神器 。
一、为什么用 PlantUML？
-
高效快捷：用简单的文本语法替代拖拽，不用调整元素位置，写代码就像写笔记，几分钟就能画出规范的图；
-
无缝集成 IDEA：不用切换工具，在 IDEA 里就能完成画图、编辑、导出，和代码、文档完美联动；
-
易于维护：图和代码一样支持版本控制（Git），修改时只需改文本，无需重新绘制，团队协作更高效；
-
功能强大：支持时序图、类图、流程图、用例图等几乎所有 UML 图表，还能画架构图、思维导图，满足日常所有画图需求；
-
免费开源：无版权限制，插件免费安装，无需付费就能使用全部功能。
二、IDEA 安装 PlantUML 插件
PlantUML 本身是一个开源工具，我们在 IDEA 中使用，只需安装对应的插件，分「在线安装」和「离线安装」两种方式，优先推荐在线安装，一步到位。
方式1：在线安装（推荐，需联网）
-
打开 IDEA，进入设置界面：Windows/Linux 点击顶部菜单栏「文件」→「设置」；Mac 点击「IntelliJ IDEA」→「偏好设置」；
-

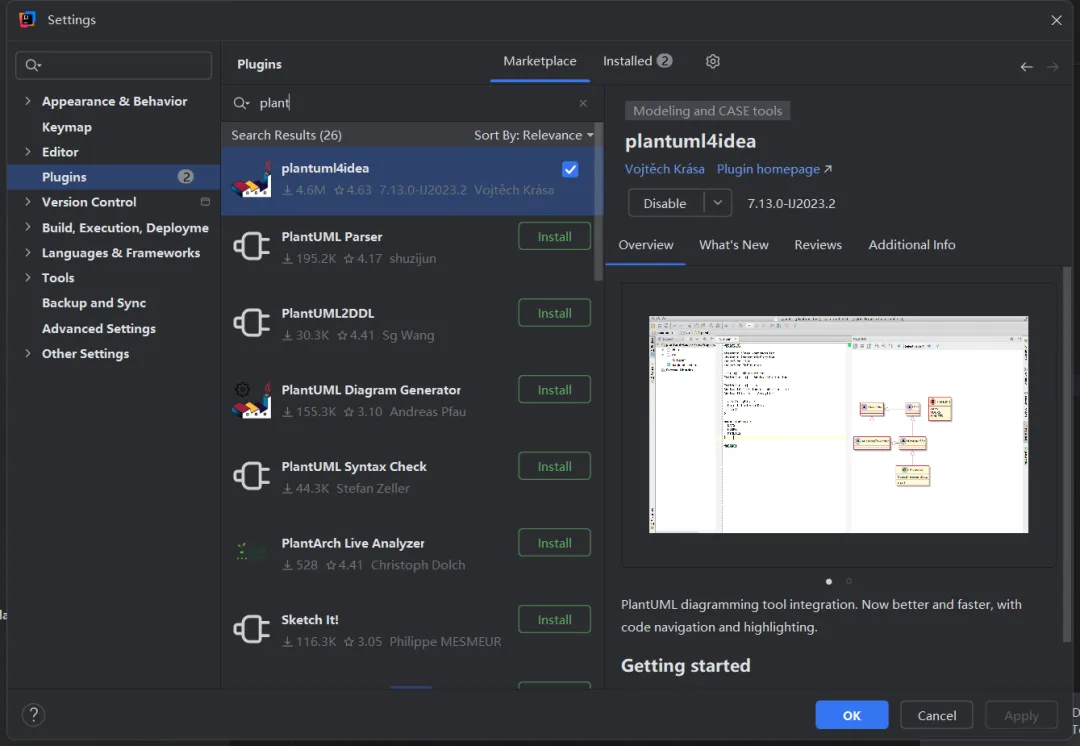

在左侧菜单找到「插件」，在搜索框中输入PlantUML，找到对应插件，插件全名称为：plantuml4idea
3. 点击「安装」按钮，等待插件下载完成，然后重启 IDEA 生效（重启后插件才会正常加载）；

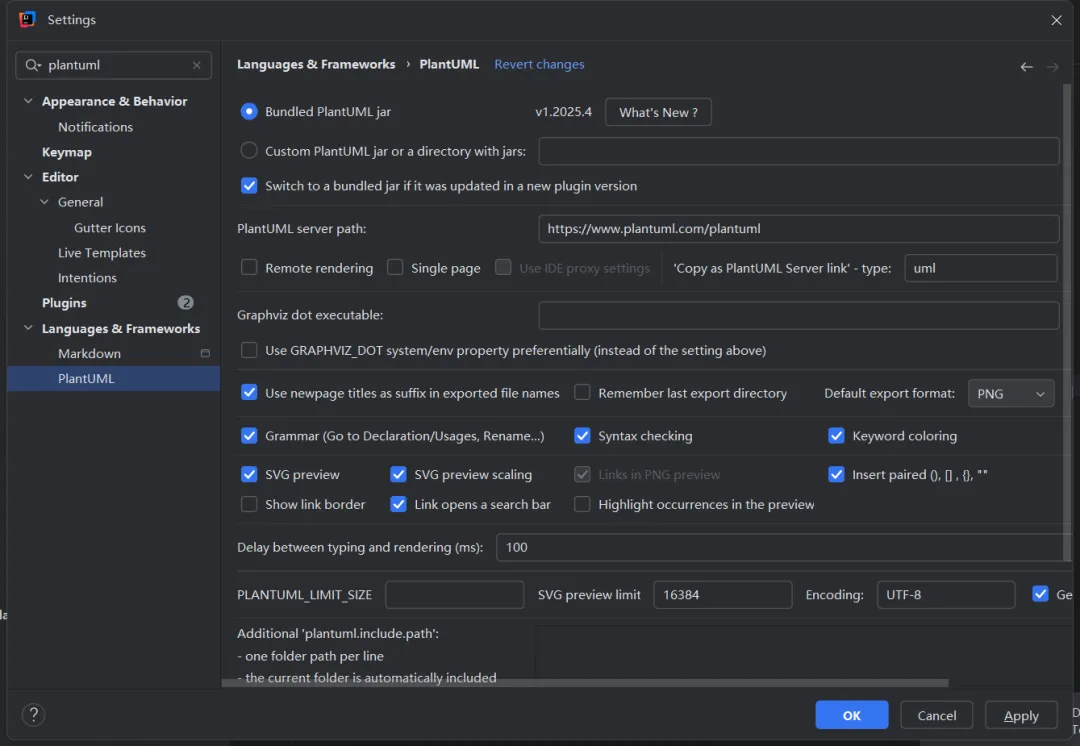

4. 在「设置」中搜索plantuml，可对其进行配置修改
方式2：离线安装（无网络环境适用）
-
前往 JetBrains 插件官网（https://plugins.jetbrains.com），搜索「PlantUML integration」，下载对应 IDEA 版本的插件压缩包（.zip 格式）；
-
打开 IDEA 插件设置界面，点击右上角齿轮图标，选择「从磁盘安装插件」；
-
选中下载的压缩包，点击「确定」，安装完成后重启 IDEA 即可。
三、用 PlantUML 画第一幅图（时序图为例）
插件安装完成后，我们就可以开始画图了。所有 PlantUML 图表都遵循「文本语法+自动渲染」的逻辑，核心结构非常简单，先从最常用的「时序图」入手。

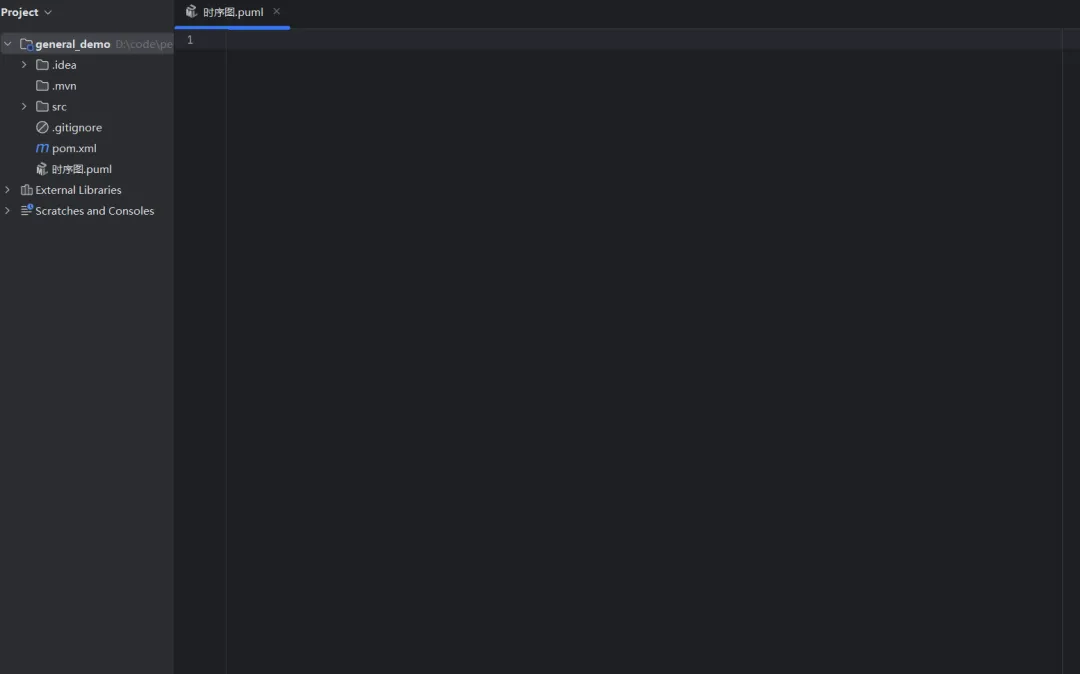

步骤1：创建 PlantUML 文件
-
打开 IDEA 中的项目（空项目或已有项目均可），在项目目录上右键 →「新建」→「文件」；
-
文件名后缀必须为
.puml或.plantuml（比如demo.puml），后缀错误会导致无法渲染图表； -
双击打开创建的
demo.puml文件，进入编辑界面。
步骤2：编写 PlantUML 基础语法
所有 PlantUML 图表都有固定的开头和结尾：@startuml（图表开始）和 @enduml（图表结束），中间填写具体的图表语法。
我们以「用户登录接口交互流程」为例，编写时序图代码，直接复制到编辑区：
@startuml
' 这是单行注释（用单引号开头）
actor 用户
participant 前端页面 as Frontend
participant 后端API as Backend
database 数据库 as DB
' 交互流程：用 -> 表示实线（请求），--> 表示虚线（响应）
用户 -> Frontend: 输入用户名和密码，点击登录
Frontend -> Backend: POST /api/login（携带账号密码）
Backend -> DB: 查询用户信息（根据用户名）
DB --> Backend: 返回用户数据（存在/不存在）
Backend --> Frontend: 返回登录结果（成功/失败）
Frontend --> 用户: 显示登录状态（跳转首页/提示错误）
@enduml

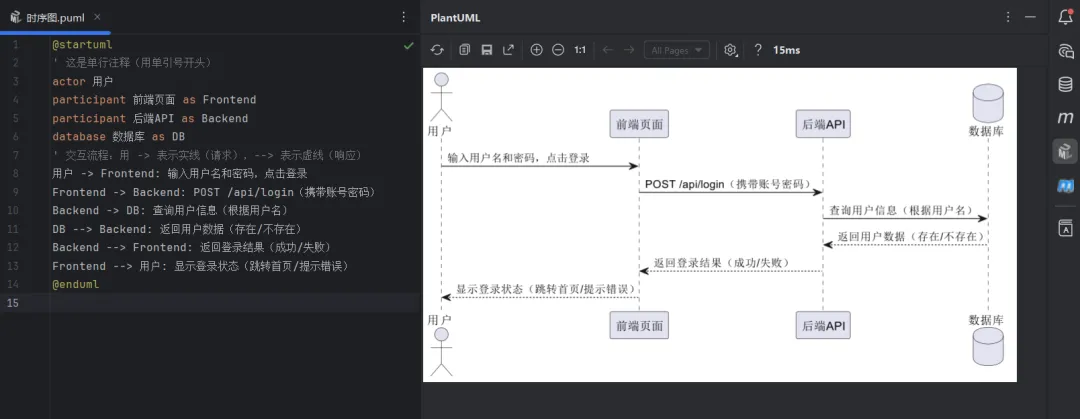

步骤3：生成并查看图表
-
在代码编辑区右键，选择「Diagrams」→「Show Diagram」（快捷键：Ctrl+Shift+U）；
-
弹出图表预览窗口，就能看到自动生成的时序图，支持缩放、拖动、导出等操作；
-
如果想实时预览，可以安装「PlantUML Preview」插件，安装后编辑区右侧会自动显示预览窗口，无需手动触发。
四、实战案例
案例1：类图
类图用于展示类的属性、方法，以及类与类之间的继承、关联关系，适合设计实体类、接口时使用。
@startuml
' 类的定义：- 表示私有属性/方法，+ 表示公有属性/方法
class User {
- String name ' 私有属性
- int age
+ User(String name, int age) ' 公有构造方法
+ String getName() ' 公有方法
+ void setName(String name)
}
class Student extends User {
- String studentNo ' 子类特有属性
+ void study() ' 子类特有方法
}
class Teacher extends User {
- String teacherNo
+ void teach()
}
@enduml
⚠️ 技巧：如果已有 Java 类，无需手动写代码！在 Java 类编辑区右键 →「Diagrams」→「Show PlantUML Diagram」，IDEA 会自动生成对应的类图代码，直接复用即可。

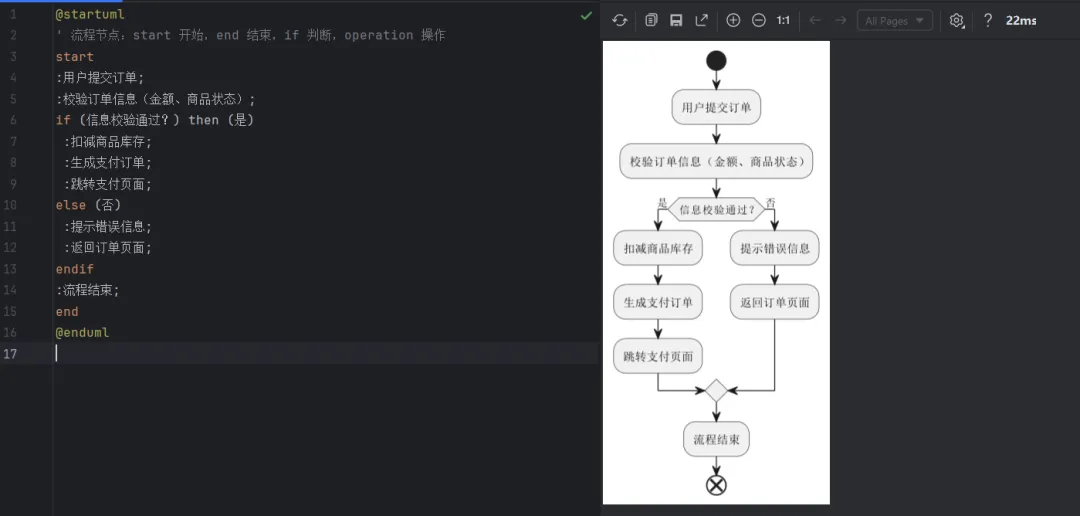

案例2：流程图
流程图适合梳理线性业务逻辑（比如订单支付流程、接口校验流程），核心是用不同的符号表示流程节点。
@startuml
' 流程节点：start 开始，end 结束，if 判断，operation 操作
start
:用户提交订单;
:校验订单信息（金额、商品状态）;
if (信息校验通过？) then (是)
:扣减商品库存;
:生成支付订单;
:跳转支付页面;
else (否)
:提示错误信息;
:返回订单页面;
endif
:流程结束;
end
@enduml

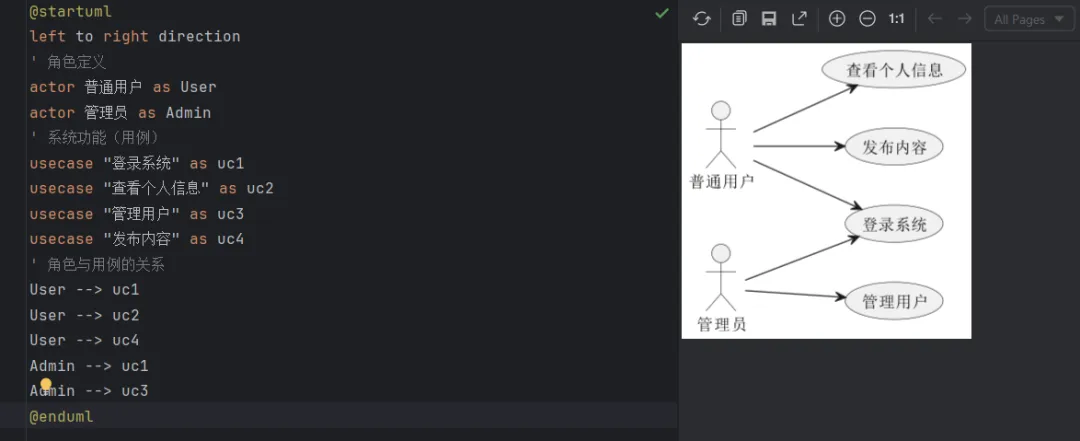

案例3：用例图
用例图用于展示系统中不同角色（用户、管理员）与系统功能的对应关系，适合需求分析时使用。
@startuml
left to right direction
' 角色定义
actor 普通用户 as User
actor 管理员 as Admin
' 系统功能（用例）
usecase "登录系统" as uc1
usecase "查看个人信息" as uc2
usecase "管理用户" as uc3
usecase "发布内容" as uc4
' 角色与用例的关系
User --> uc1
User --> uc2
User --> uc4
Admin --> uc1
Admin --> uc3
@enduml
五、进阶技巧

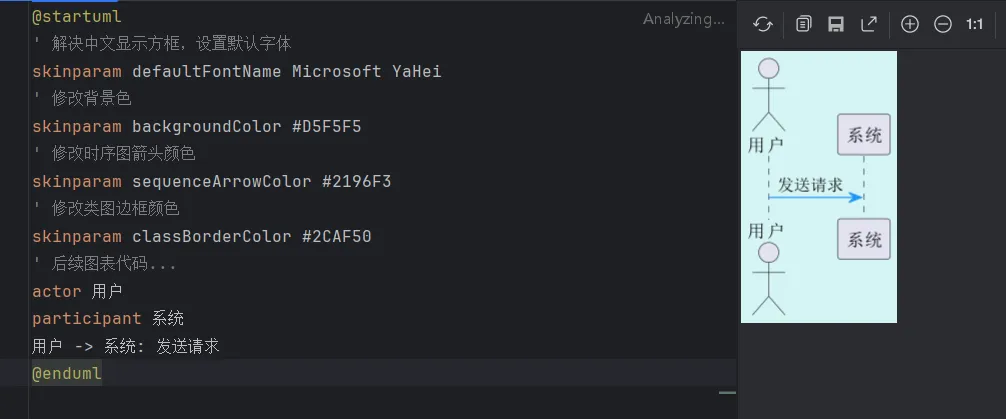

1. 样式定制
可以通过 skinparam 命令修改图表样式，比如背景色、字体、箭头颜色，解决中文显示方框的问题：
@startuml
' 解决中文显示方框，设置默认字体
skinparam defaultFontName Microsoft YaHei
' 修改背景色
skinparam backgroundColor #D5F5F5
' 修改时序图箭头颜色
skinparam sequenceArrowColor #2196F3
' 修改类图边框颜色
skinparam classBorderColor #2CAF50
' 后续图表代码...
actor 用户
participant 系统
用户 -> 系统: 发送请求
@enduml

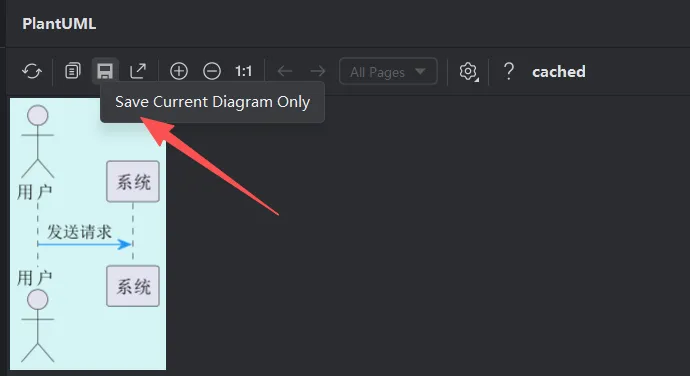

2. 图表导出（适配文档、汇报）
生成图表后，可导出为 PNG、SVG、PDF 等格式，插入到文档、PPT 中：
-
在图表预览窗口右键，选择「Export Diagram」；
-
选择需要的导出格式（推荐 PNG 用于文档，SVG 用于高清汇报），设置保存路径，点击「OK」即可。
3. 常用语法速记
-
注释：
' 单行注释，/' 多行注释 '/； -
箭头：
->实线（请求），-->虚线（响应），->>实线双箭头； -
参与者：
actor（人形），participant（普通），database（数据库）； -
类关系：
extends（继承），implements（实现）； -
流程图节点：
start（开始），end（结束），if（判断），:（操作）。
4. 常见问题
-
图表无法渲染：检查文件后缀是否为
.puml，网络是否畅通（在线模式），插件是否重启生效； -
中文显示方框：添加
skinparam defaultFontName Microsoft YaHei配置字体； -
图表太大/太小：用
scale 0.8（缩小）或scale 1.2（放大）调整尺寸。
