一、UML（统一建模语言）概述

• 定义：UML 是一种可视化建模语言，而非程序设计语言，支持从需求分析到系统设计的全过程。

• 总体结构：由三部分组成：

• 构造块（Building Blocks）：事物（Thing）、关系（Relationship）、图（Diagram）

• 公共机制（Common Mechanisms）：实现特定目标的 UML 公共方法

• 规则（Rules）：规定构造块如何组合

二、UML 构造块

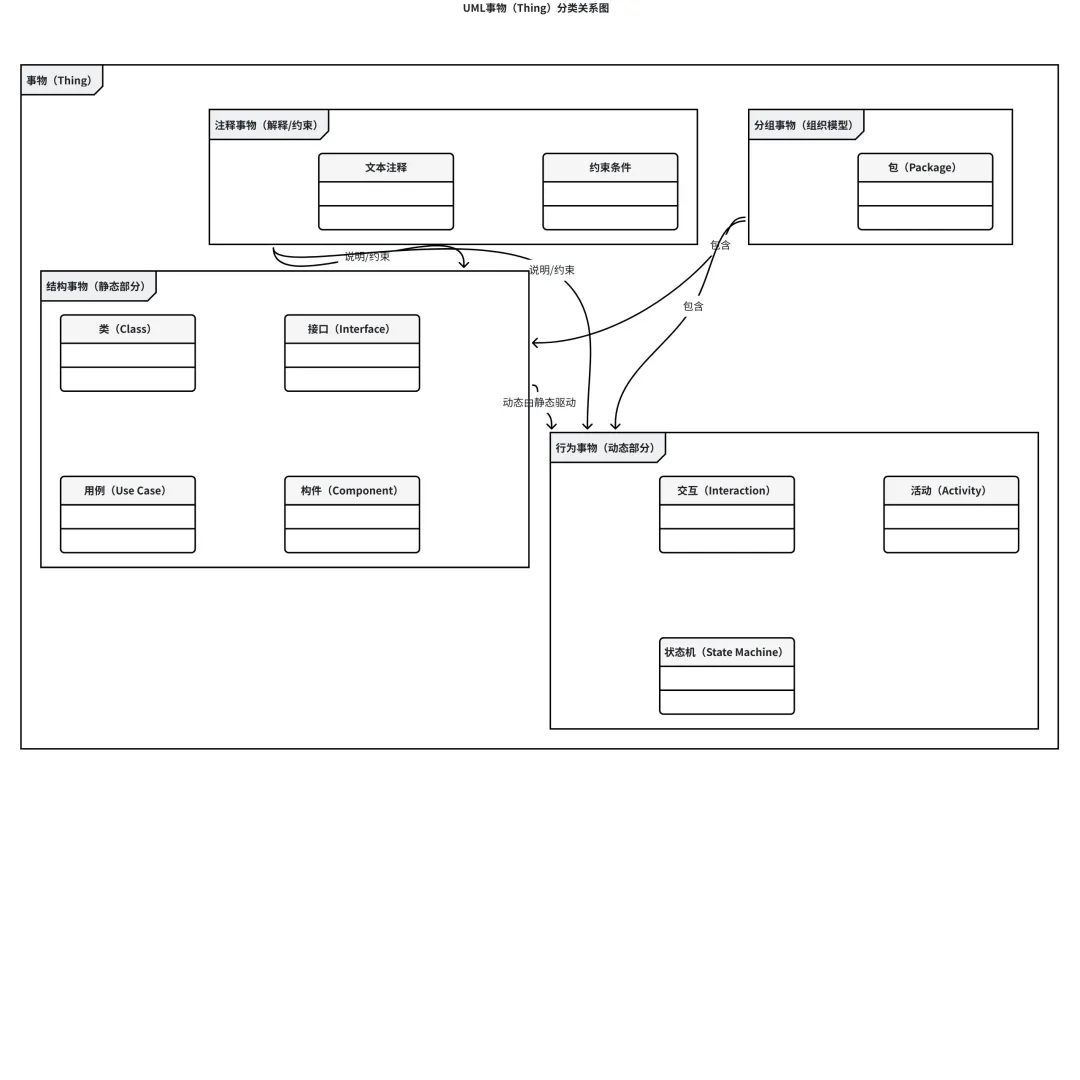

1.事物（Thing）

• 结构事物：模型的静态部分
• 类（Class）、接口（Interface）、用例（Use Case）、构件（Component）
• 行为事物：模型的动态部分
• 交互（Interaction）、活动（Activity）、状态机（State Machine）
• 分组事物：组织模型的部分
• 包（Package）
• 注释事物：解释模型或约束
• 文本注释、约束条件

说明：

• 使用 包（package） 表示 UML 事物的分类。
• 用 类（class） 表示具体事物。
• 用 箭头关系 表示事物之间的依赖或说明关系。

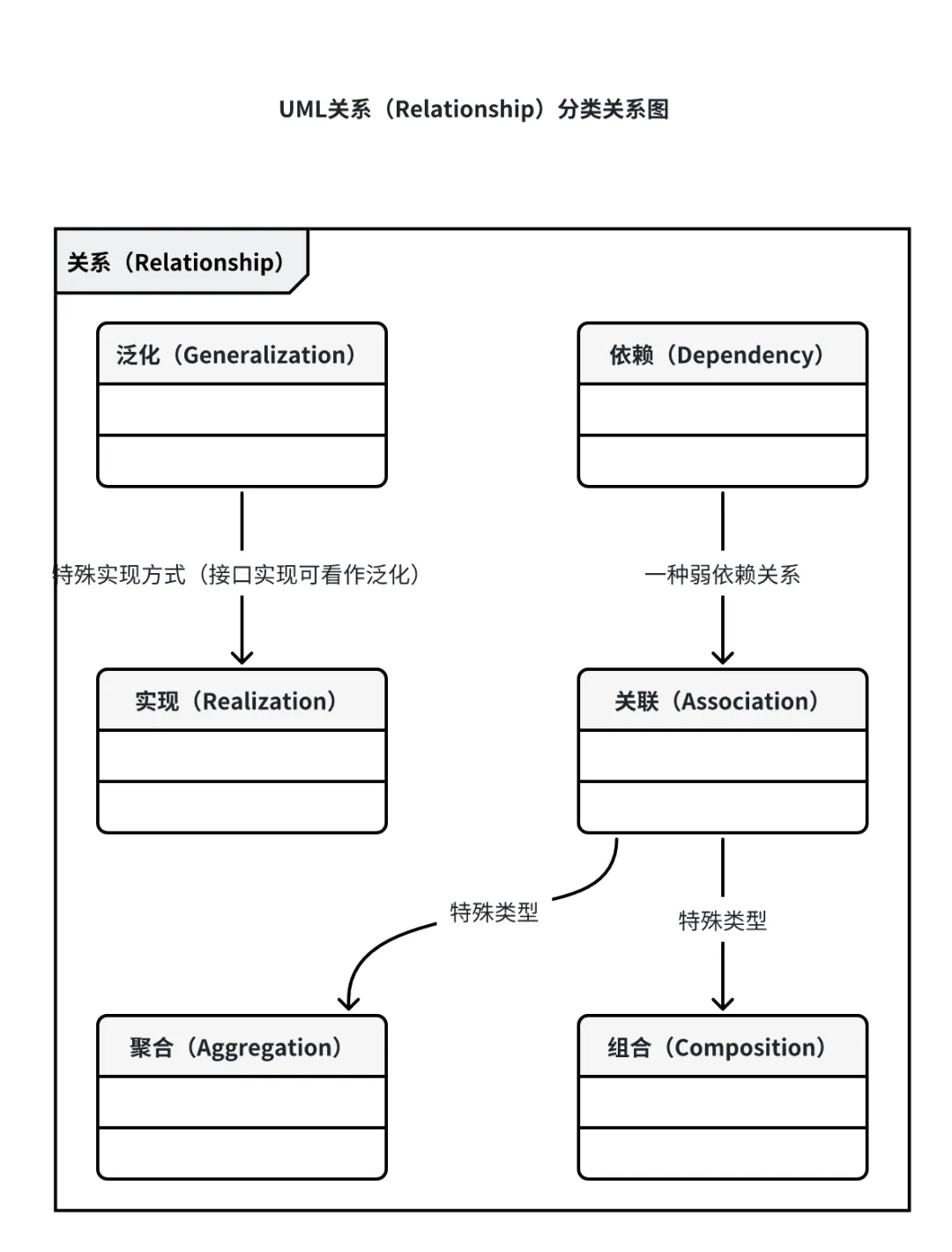

2.关系（Relationship）

• 依赖（Dependency）：一个事物的变化可能影响另一个事物
• 关联（Association）：对象之间的结构性连接，可分为：
• 聚合（Aggregation）：整体与部分关系，较松散
• 组合（Composition）：整体与部分关系，更强绑定
• 泛化（Generalization）：继承关系，子类 → 父类
• 实现（Realization）：类实现接口或契约

说明：

• 关联（Association） 是对象间的结构性连接，聚合/组合 是其特殊类型。
• 泛化（Generalization） 表示继承关系，实现（Realization） 表示接口实现。
• 依赖（Dependency） 表示弱耦合影响，可能作用于关联或泛化。

3.图（Diagram）

• 多个事物及其关系的集合，可分为静态图和动态图。

三、UML 图分类

1. 静态图

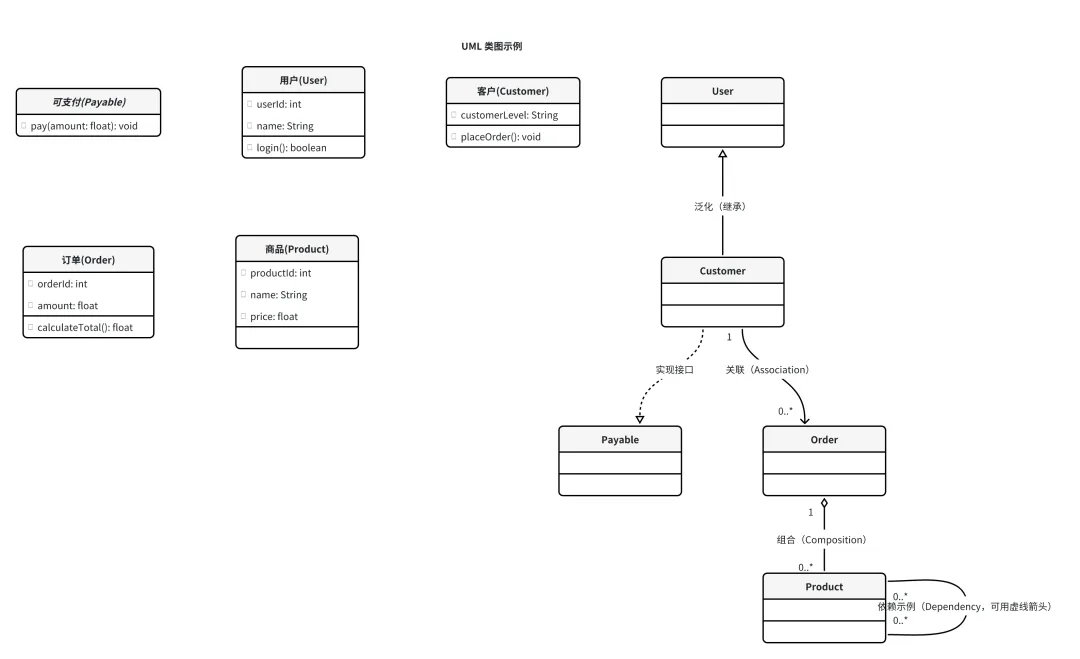

类图（Class Diagram）：

显示类、接口及其关系

说明：

• User 是基类，Customer 继承 User（泛化）。
• Customer 实现了 Payable 接口（实现关系）。
• Order 与 Product 是组合关系（Composition），整体强绑定。
• Customer 与 Order 是一般关联（Association）。
• 最后展示了 Product 对另一个 Product 的依赖示例（虚线箭头）。

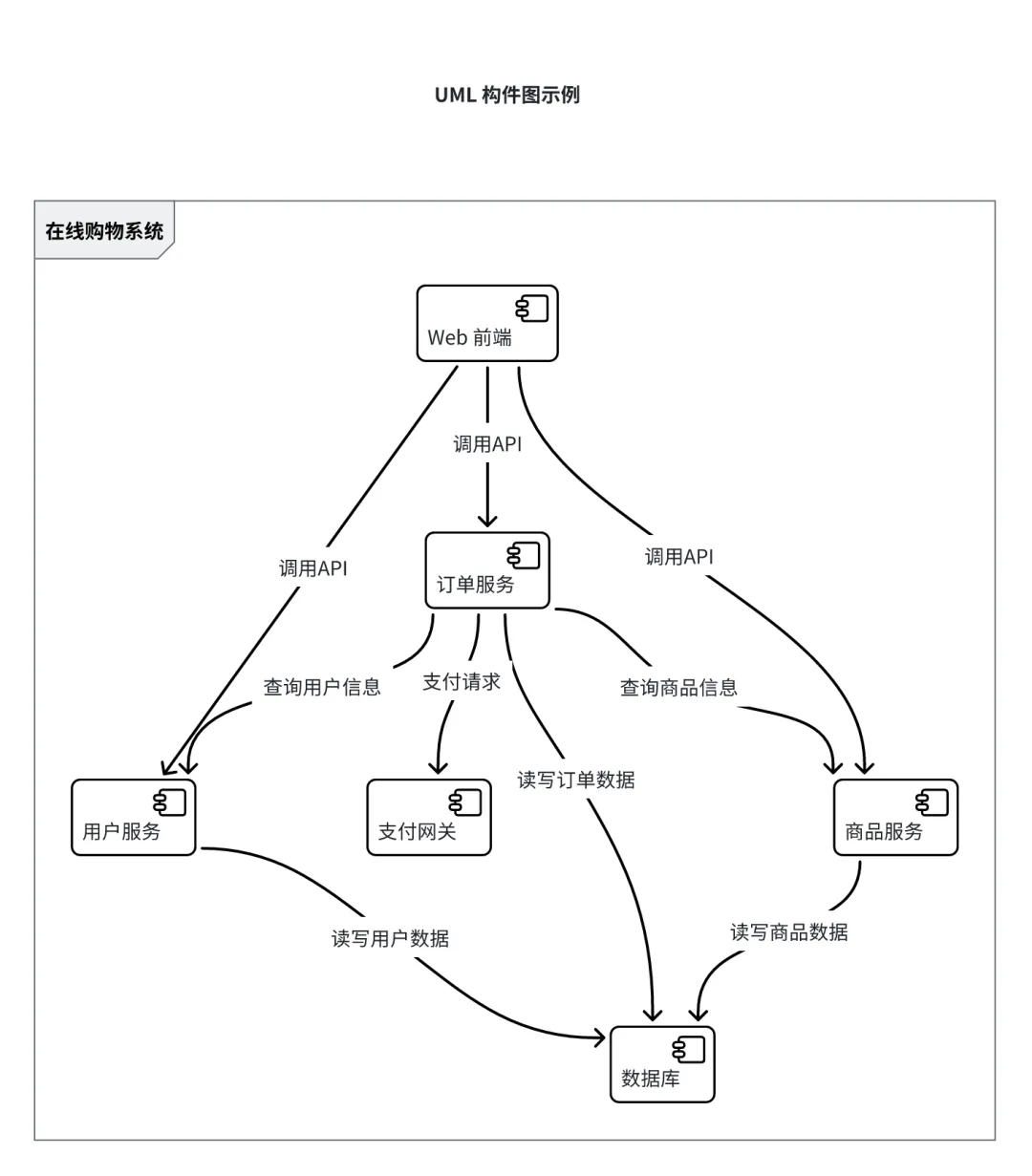

构件图（Component Diagram）：

显示系统构件及其依赖关系

说明：

• 使用 component 定义系统构件。
• 使用箭头表示 依赖关系（哪个构件调用或依赖哪个构件）。
• 可以通过 package 对整个系统进行分组，增强可读性。

部署图（Deployment Diagram）：

显示物理节点和构件的分布

说明：

• 使用 node 表示 物理节点（服务器、设备等）。
• 使用 component 表示节点上部署的构件。
• 箭头表示 节点间的通信或依赖。
• 数据库用 database 表示物理存储节点。

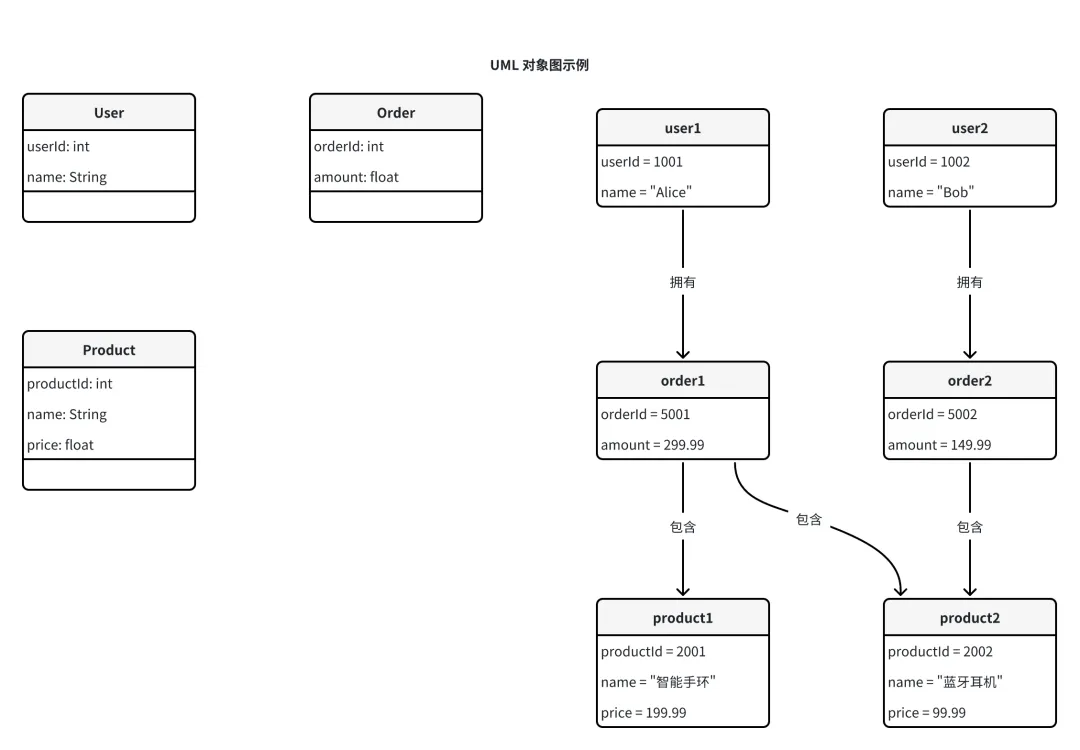

对象图（Object Diagram）：

类的实例结构

说明：

• object 表示 类的实例，包含实例属性值。
• 对象间的箭头表示实例之间的关系，例如 拥有 或 包含。
• 可以用对象图直观展示某一时刻系统的对象实例状态和关系。

2. 动态图

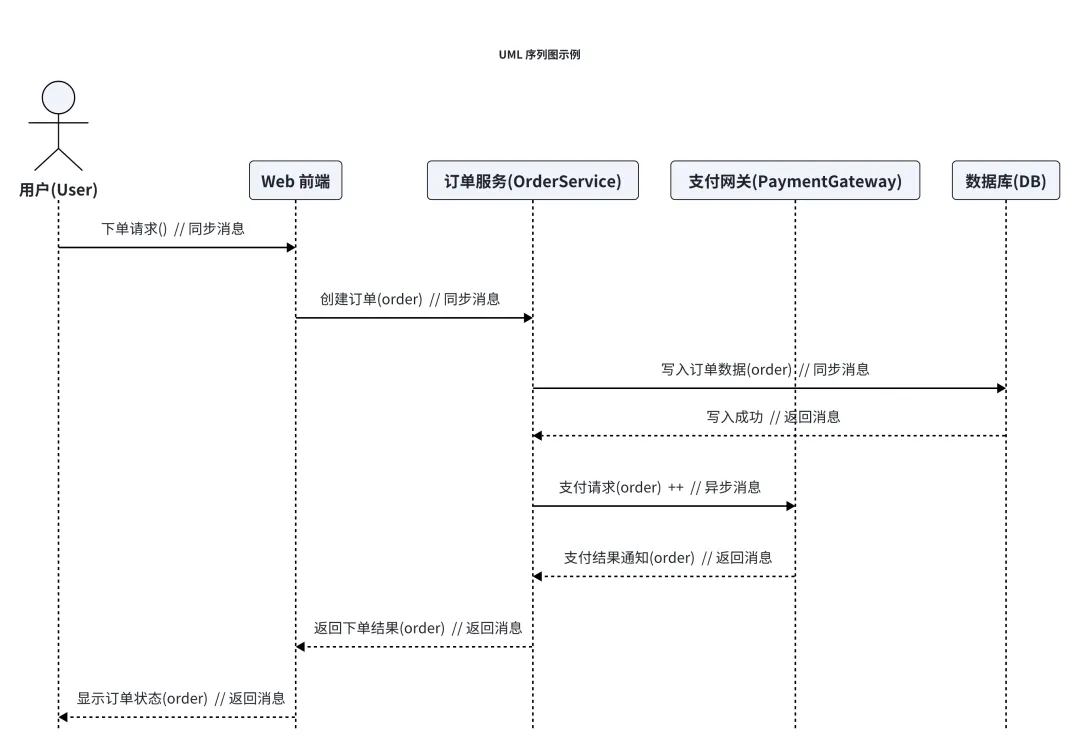

序列图（Sequence Diagram）

• 描述对象间按时间顺序的交互
• 消息类型：
• 同步消息（实心三角箭头，阻塞调用）
• 异步消息（空心箭头，非阻塞）
• 返回消息（虚线箭头，从右到左）

说明：

• 同步消息（->）：实心箭头，调用方阻塞等待返回。
• 异步消息（->> 或 ++）：空心箭头，调用方可继续执行，不阻塞。
• 返回消息（–>）：虚线箭头，从被调用对象返回给调用对象。
• 序列图按垂直时间顺序排列，越往下表示时间越晚。

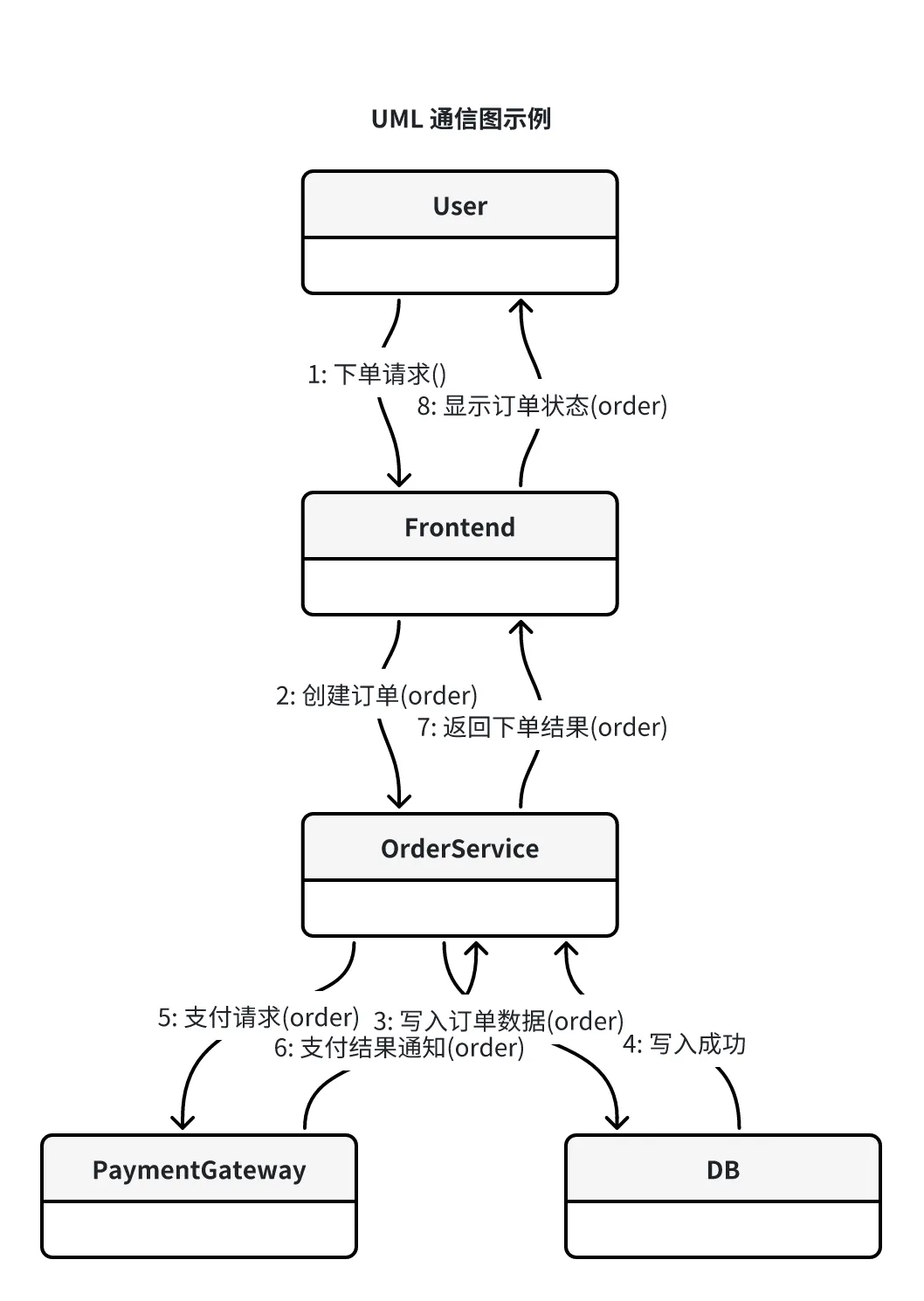

通信图（Communication Diagram）

• 强调对象间交互的组织结构

说明：

• 通信图强调对象之间的 消息传递结构，同时用 编号表示消息顺序。
• 与 序列图不同，通信图更关注 对象之间的关系和交互网络，而不是严格的时间线。
• 可以用这种图快速展示系统中对象间的消息流动及交互层次。

状态图（State Machine Diagram）

• 描述对象在不同状态下的行为
• 包含状态、转换、事件触发器、监护条件

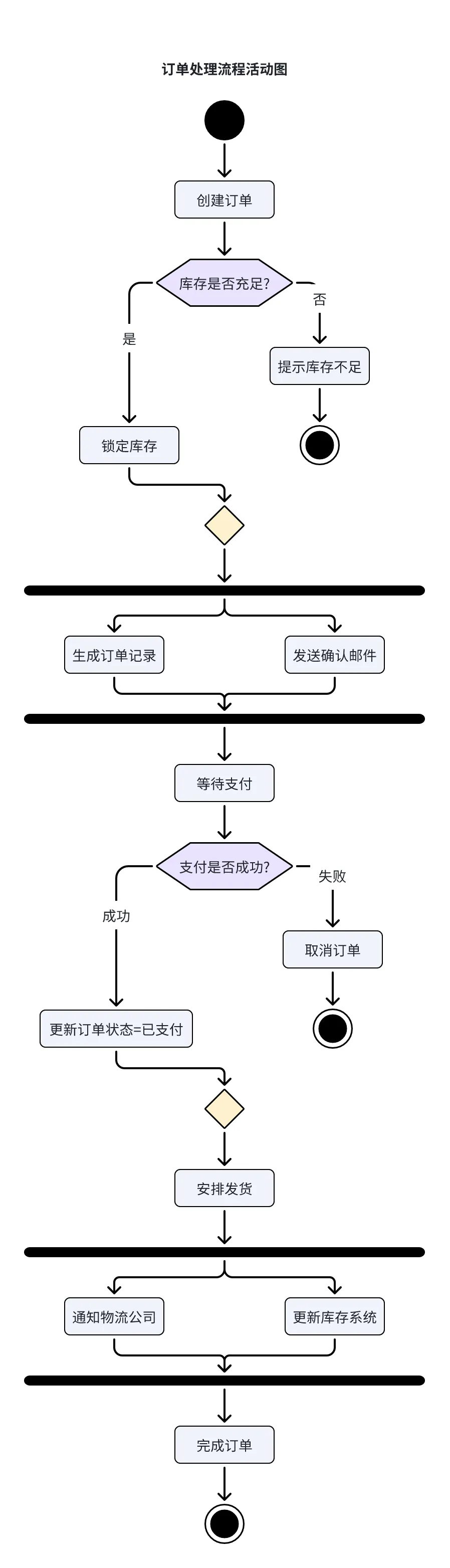

活动图（Activity Diagram）

• 展示系统活动流和并发流程
• 特殊符号：
• 并发分岔/汇合线（水平粗线）
• 分支、流、监护表达式

说明：

• start / stop 表示活动图的起点和终点。
• if (…) then (…) else (…) endif 表示分支，括号内可写 监护条件（guard）。
• fork / fork again / end fork 表示 并发分岔与汇合。
• 每个 :动作; 表示一个活动。

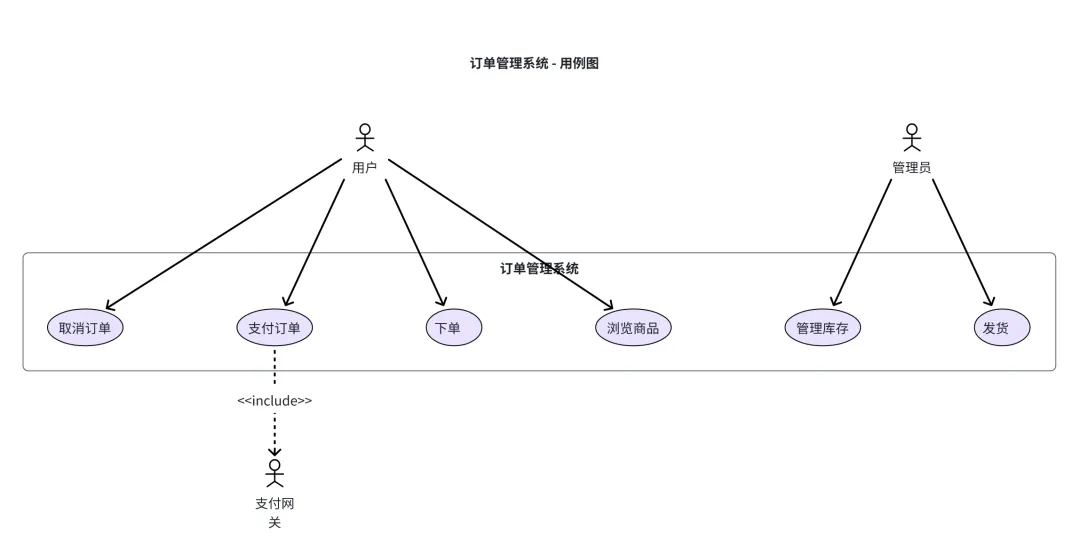

用例图（Use Case Diagram）

• 描述系统功能及参与者关系

四、UML 5 种视图（4+1视图模型）

1. 逻辑视图（Logical View）

设计模型中类、子系统、包、用例实现的子集

• 目的：面向用户和设计人员，主要体现系统的功能需求。
• 内容：
• 系统的关键类（Class）、对象（Object）、接口（Interface）
• 子系统划分、包结构（Package Diagram）
• 用例实现的映射
• 常用UML图：
• 类图（Class Diagram）
• 对象图（Object Diagram）
• 包图（Package Diagram）
• 状态图、活动图（描述对象行为）
• 示例：银行系统中的”账户类”、”客户类”、”交易类”，以及它们之间的继承、关联、聚合关系。

2. 进程视图（Process View）

描述线程与进程的并发与同步

• 目的：面向系统集成商和开发人员，关注并发、进程间通信、同步机制。
• 内容：
• 线程、进程划分
• 并发机制、通信机制（消息队列、共享内存）
• 系统的性能、吞吐量、可伸缩性
• 常用UML图：
• 活动图（Activity Diagram，带并发分支/同步）
• 时序图（Sequence Diagram）
• 通信图（Communication Diagram）
• 示例：智能门锁系统中，进程 A（指纹识别）、进程 B（网络通信）、进程 C（日志存储）如何并行并通过消息队列同步。

3. 实现视图（Implementation View）

显示物理代码文件和构件

• 目的：面向程序员，强调代码结构与物理实现。
• 内容：
• 源代码文件、库文件、可执行文件
• 模块划分（Java 包结构、C++ 命名空间）
• 版本管理与构建方式
• 常用UML图：
• 组件图（Component Diagram）
• 包图（Package Diagram）
• 示例：智能挂锁系统中，auth-service.jar、mqtt-driver.so、ui-app.apk 构件之间的依赖关系。

4. 部署视图（Deployment View）

显示软件与硬件的映射和分布

• 目的：面向运维和架构师，描述软件到硬件的映射。
• 内容：
• 硬件节点（服务器、设备、移动端）
• 软件组件的部署位置
• 通信协议与网络拓扑
• 常用UML图：
• 部署图（Deployment Diagram）
• 示例：智能挂锁系统：
• ESP32 设备（运行固件）
• 云端 MQTT Broker（运行在阿里云 ECS）
• 移动 App（部署在 Android / iOS）

5. 用例视图（Use Case View）

• 目的：面向用户和需求分析人员，体现系统的功能需求和外部交互。
• 内容：
• 参与者（Actor）
• 系统的用例（Use Case）
• 用户与系统的交互场景
• 常用UML图：
• 用例图（Use Case Diagram）
• 活动图（Activity Diagram，描述场景流程）
• 示例：智能挂锁系统：
• 参与者：用户、管理员、访客
• 用例：指纹解锁、远程授权、日志查询、一次性密码开锁。

6.4+1 模型关系

（1）关系说明表

用例视图是中心，驱动四大视图，逻辑视图 → 实现视图 → 部署视图 是功能落地的链路，进程视图 → 部署视图 是性能落地的链路。

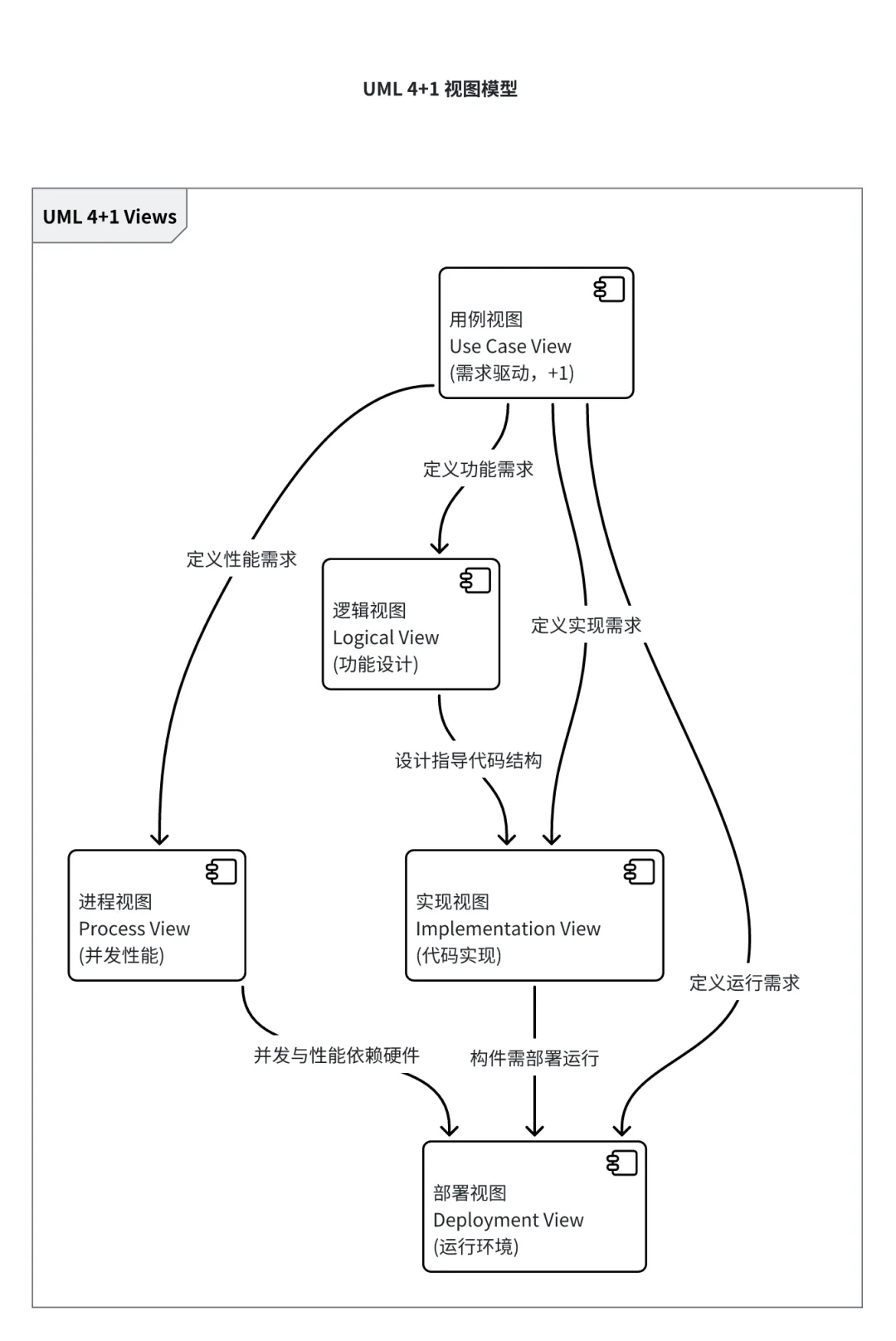

（2）UML 4+1 视图模型

说明：

• 用例视图：定义需求，贯穿始终（+1）。
• 逻辑视图：功能设计（面向开发）。
• 进程视图：并发性能（面向架构师）。
• 实现视图：代码实现（面向程序员）。
• 部署视图：运行环境（面向运维）。

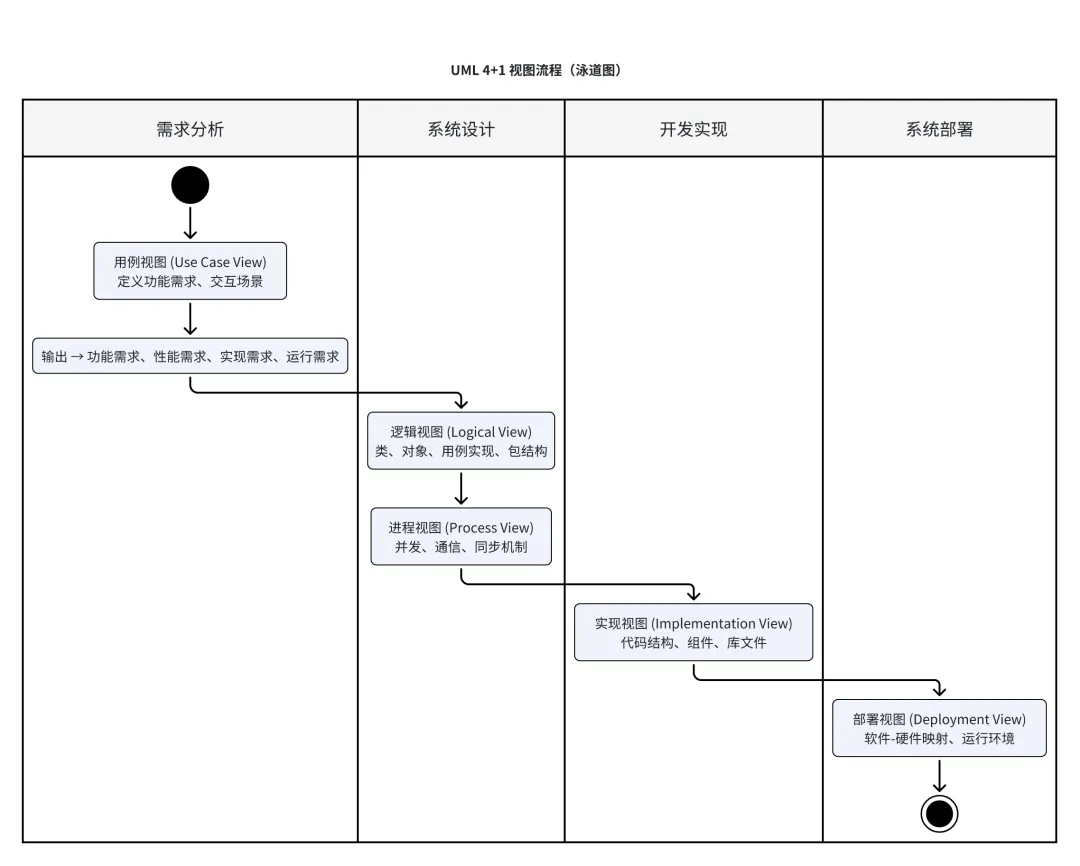

（3）UML 4+1 视图流程

说明：

• 用例视图 在需求阶段生成，驱动后续所有视图。
• 逻辑视图 和 进程视图 属于系统设计阶段，分别解决功能结构与并发性能。
• 实现视图 对应开发落地，描述代码和构件。
• 部署视图 对应运维阶段，描述运行环境和部署关系。
