分享一款变压器铁心计算+自动出图软件
变压器铁心计算（铁心计算）软件，是用于变压器铁芯电磁设计、参数计算、损耗分析与优化的专业工具，覆盖工频/高频、电力/电子变压器场景。下面按通用说明、核心功能、主流软件、使用流程、注意事项展开。
一、核心定位与用途
Ø替代手工查表、公式推导、反复试算，快速、准确完成三相变压器铁芯设计和出图。
Ø计算：铁芯尺寸、磁通密度、铁损（磁滞+涡流）、空载电流、叠片系数、磁路长度等。
Ø输出：CAD软件出图、空载损耗、优化方案。
Ø适用：电力变压器、开关电源变压器、互感器、电抗器等。
二、通用核心功能（主流软件共性）
1. 参数输入
Ø铁心直径、片宽（也可自动选择）。
Ø铁芯牌号选择、自动给出B-H曲线、损耗参数。
Ø结构：三相叠铁心、多接缝形式选择、最多可选择16级片宽。
2. 核心计算
Ø磁路计算：磁通、磁密、铁心总重量。
Ø损耗计算：铁损（P10/50、P15/50）、附加损耗。
Ø尺寸计算：铁芯直径/边长、叠厚、窗高、轭高、有效截面积。
Ø饱和校验：最大磁密不超材料饱和值。
3. 优化与仿真
Ø自动寻优：最小损耗、最小体积、最低成本、最优效率。
Ø多方案对比：不同材料、结构、磁密的性能对比。

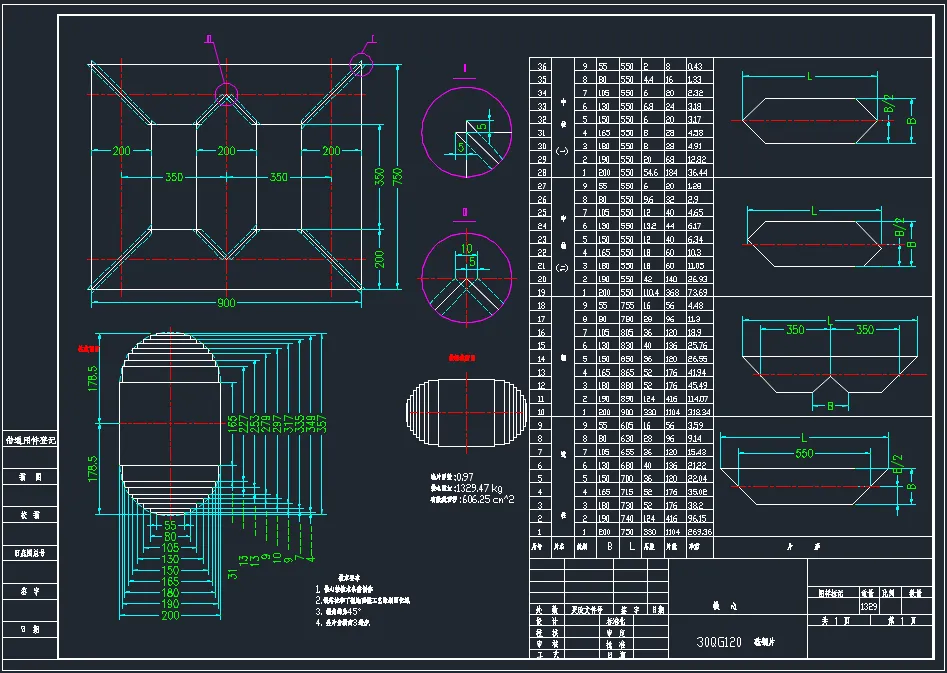

Ø铁心1：1自动出图，可选择D轭铁心等。
4. 输出与报告
Ø计算书、参数表、曲线、图纸。
Ø导出：Excel、Word、CAD图。
三、主流软件分类（按精度与场景）
1. 快速计算工具（快速设计、免安装）
Ø简易变压器铁心计算软件：绿色版、参数化、国标库、快速出结果。
Ø计算与校验：一键计算；查看磁密、损耗、空载电流；校验饱和与损耗限值。
Ø优化迭代：调整磁密、叠厚、材料；软件自动寻优，对比多方案。
Ø结果输出：生成比例尺寸图纸、参数表；支持多平台CAD版本出图。
四、关键注意事项
Ø材料库准确：B-H曲线、损耗参数（P10/50）必须与实际硅钢片一致。
Ø磁密控制：工频一般1.3–1.75T（取向硅钢），避免饱和导致损耗激增。
Ø叠片系数：考虑冲剪毛刺、绝缘层，一般0.92–0.97。
Ø接缝修正：接缝气隙会增加磁阻与损耗，软件需计入修正。

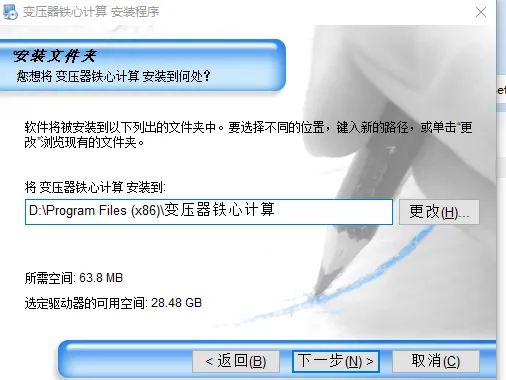

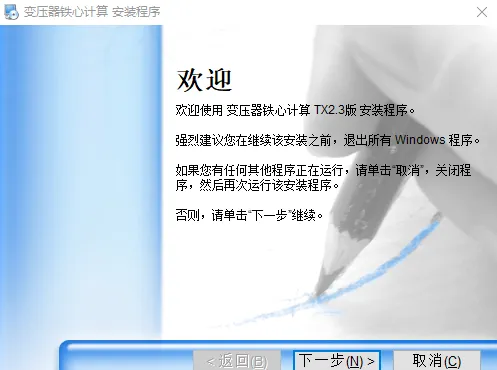

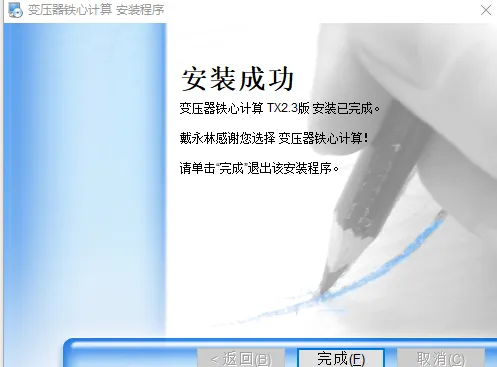

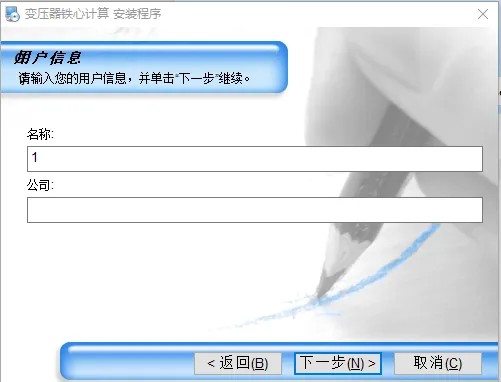

五、软件安装
安装完成后，在电脑桌面会有这个图标，双击就打开软件界面。
，如打开错误或无反应时，可以先鼠标右键，以管理员身份运行！通过网盘分享的文件：变压器铁心计算-自动CAD出图软件TX2.3.zip 链接: https://pan.baidu.com/s/1V3G6b2mziP9DvJQZFWcK3A?pwd=hq2w 提取码: hq2w
