CAD图形中坐标转换插件

本插件用于在 CAD 软件中直接进行坐标转换，操作简单、高效便捷。

🔹 适用版本支持 AutoCAD 2016 及以上版本（低版本未测试）。

🚀 使用方法

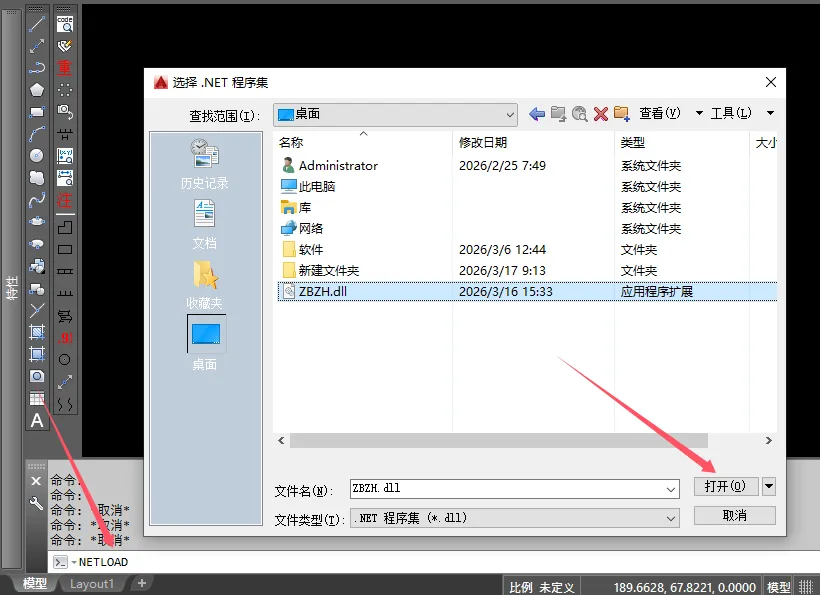

1️⃣ 加载插件在 AutoCAD 命令行输入：

NETLOAD

在弹出的对话框中选择并加载 ZBZH.DLL 文件。

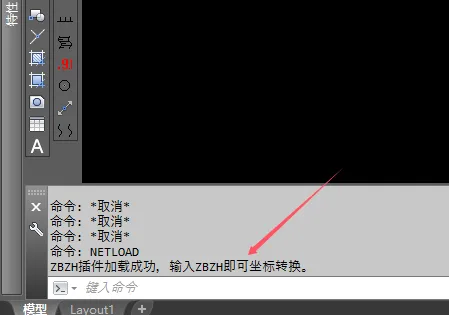

2️⃣ 加载成功提示加载成功后，命令行会显示提示信息，表示插件已正常加载。

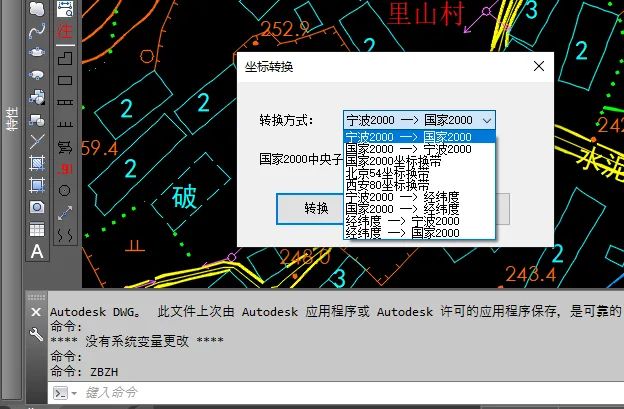

3️⃣ 打开转换工具在命令行输入：

ZBZH

即可弹出坐标转换对话框，支持多种坐标转换方式（详见界面）。

⚠️ 注意事项

• 国家2000坐标（CGCS2000）Y值不能包含带号若原始数据包含带号，请先对图形进行平移处理，去除带号后再进行转换。

• 若图形中包含较大的块参照（Block），建议先使用**（Explode）**炸开后再执行转换，以保证结果准确。

✅ 支持的实体类型（共23种）

插件支持对以下 CAD 实体进行坐标转换：

• 点：DBPoint

• 线：Line

• 多段线：Polyline2d、Polyline（二维）、Polyline3d（三维）

• 曲线：Spline

• 圆与椭圆：Circle、Ellipse、Arc

• 文字：DBText、MText

• 块：BlockReference

• 填充：Hatch

• 标注：

• AlignedDimension（对齐标注）

• ArcDimension（弧长标注）

• RadialDimension（半径标注）

• DiametricDimension（直径标注）

• RotatedDimension（旋转标注）

• 三维对象：Face

• 图像：RasterImage

• 实体：Solid

• 表格：Table

• 覆盖：Wipeout

• 引线：Leader、MLeader

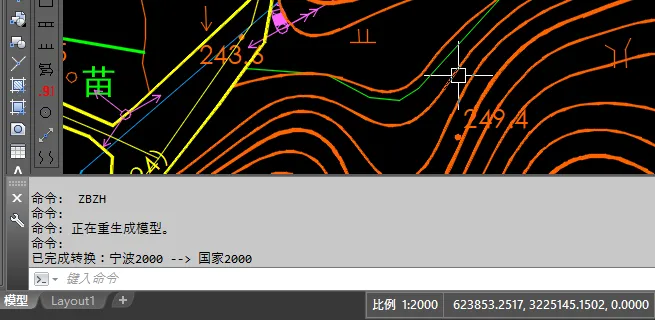

🎉 转换结果

转换完成后，命令行会提示转换成功。

📥 插件下载

关注公众号，后台回复：👉 “ZBZH”即可自动获取下载链接。

💡 插件完全免费，无任何使用限制。
