【CAD插件】自动布桩2.0(更新)
↑ 点击上方「工程码农」可快速关注我们
还可以长按下方二维码添加微信
-
大家好，最近根据网友的建议对 自动布桩2.0 插件进了更新。
-
插件仍使用 Autolisp 进行编写，支持AutoCAD、中望CAD、浩辰CAD，下面进行介绍。
➤ 时间：2026年3月17日
➤ 功能：
1、修复编号文字高度不能使用小数的BUG；
2、优化导出桩号坐标。先前导出坐标均为第一对齐点坐标（当编号不是左对齐时，坐标可能不为圆心坐标）；现优化为导出圆心坐标，编号由给定的搜索半径进行自动匹配，选择最近的TEXT作为桩号编号。
1、最近编号判断使用的文字坐标根据文字的对齐方式会有不同。
2、当文字为左对齐（第二对齐点为0），使用第一对齐点。

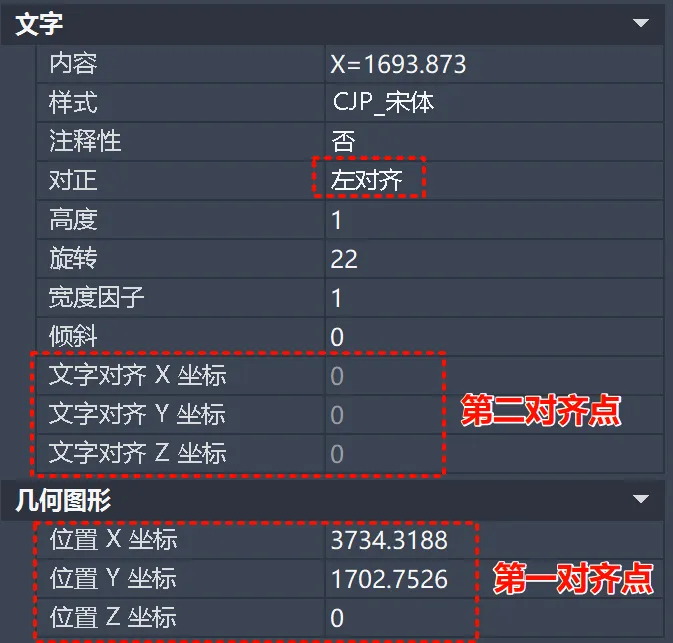

图1：左对齐
3、当文字不为左对齐（第二对齐点不为0），使用第二对齐点；

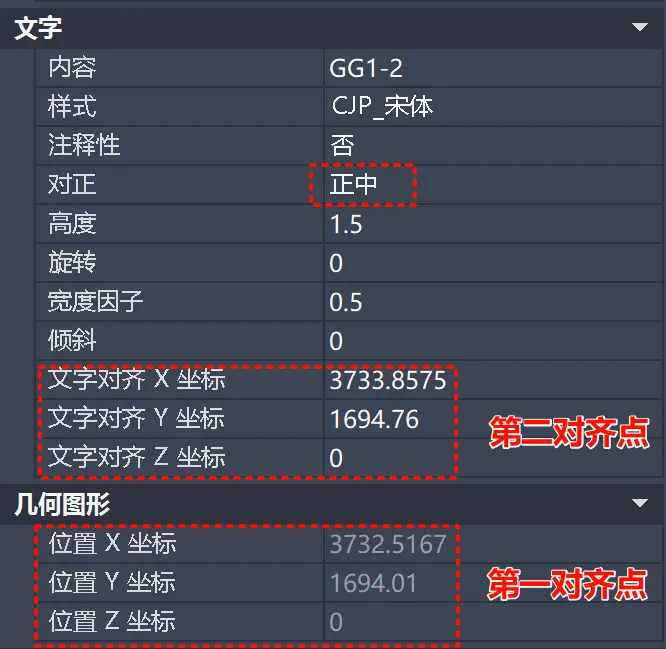

图2：不为左对齐
4、建议桩位编号最好设置为同一种对齐方式，不要混用，不然可能会导致匹配不准确。
➤ 导出桩号和坐标(编号在桩位中心)：

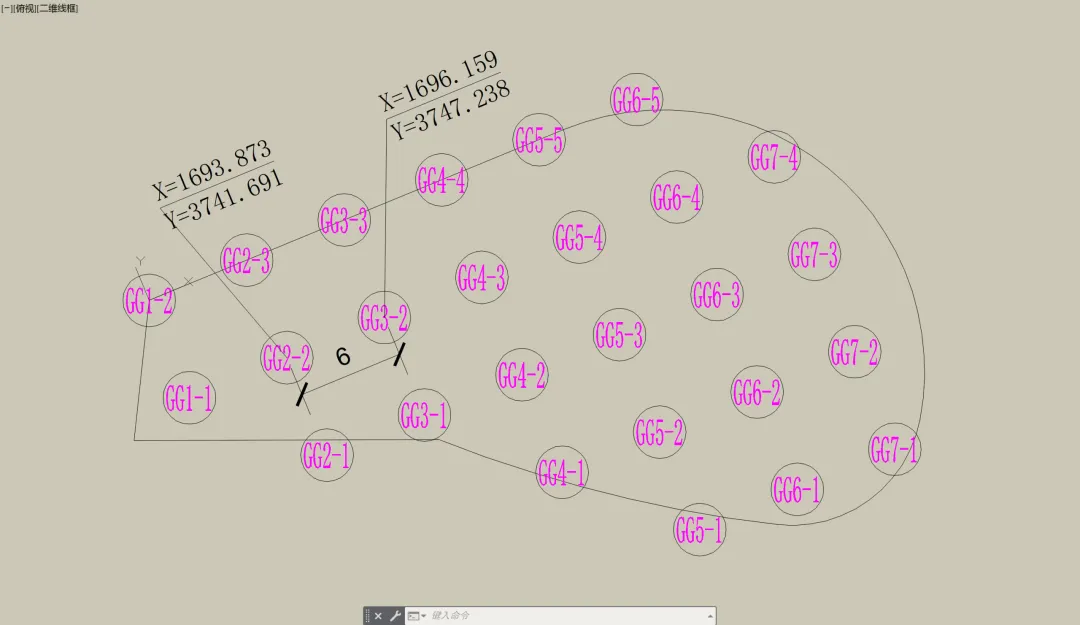

图3：编号在桩位中心

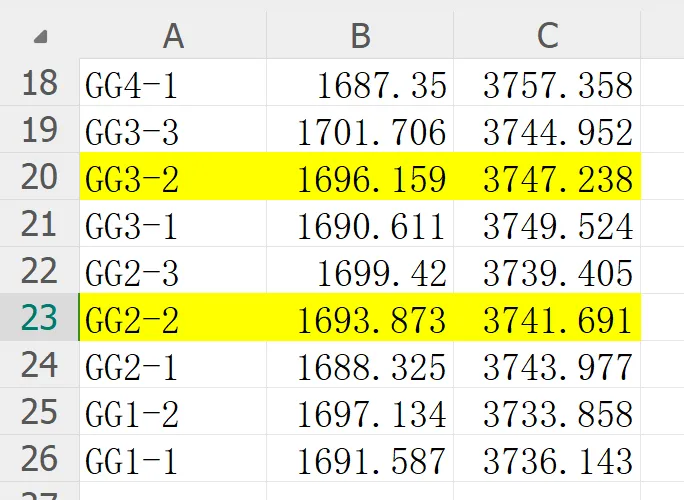

图4：坐标数据
➤ 导出桩号和坐标(编号不在桩位中心)：

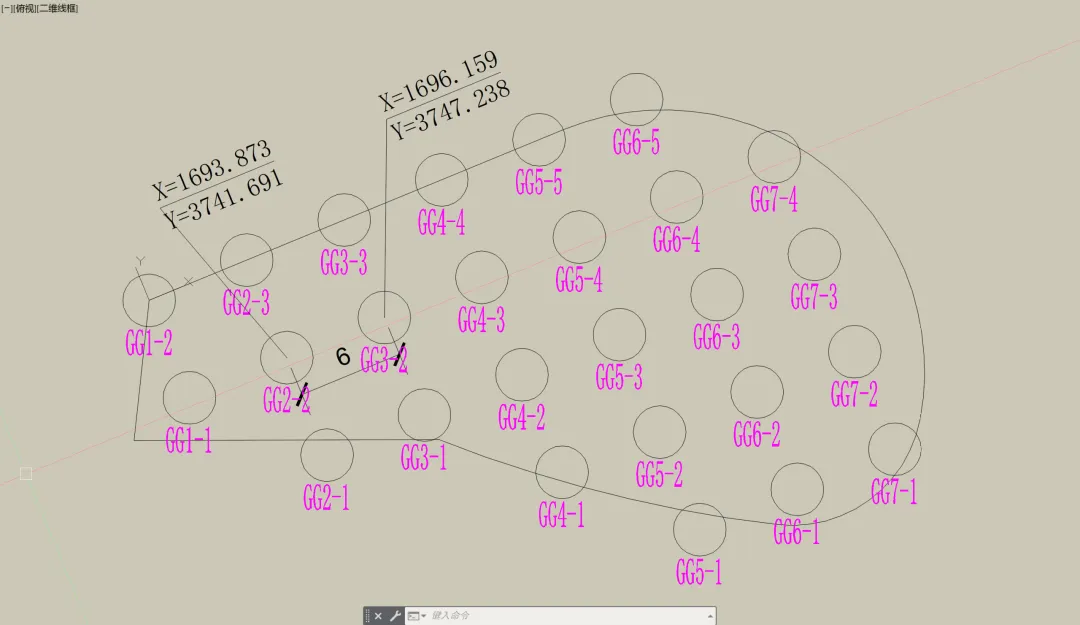

图5：编号不在桩位中心

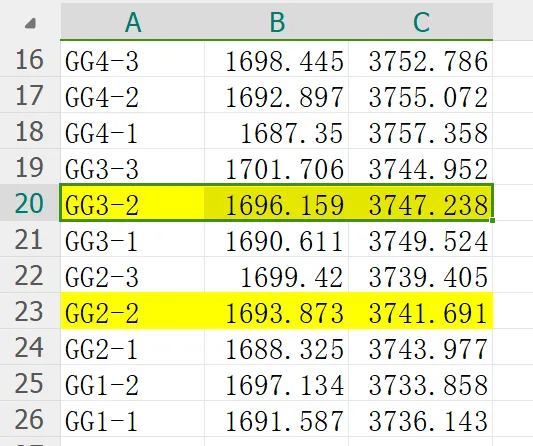

图6：坐标数据
已关注
关注
重播 分享 赞
欢迎大家一起交流，共同进步。
对于插件有什么建议可以私信或评论区提哦。
该款插件付费使用。
已经购买过的联系小编免费获取更新。
